1 DryRapid System zadawania paszy suchej o różnorodnych możliwościach zastosowania

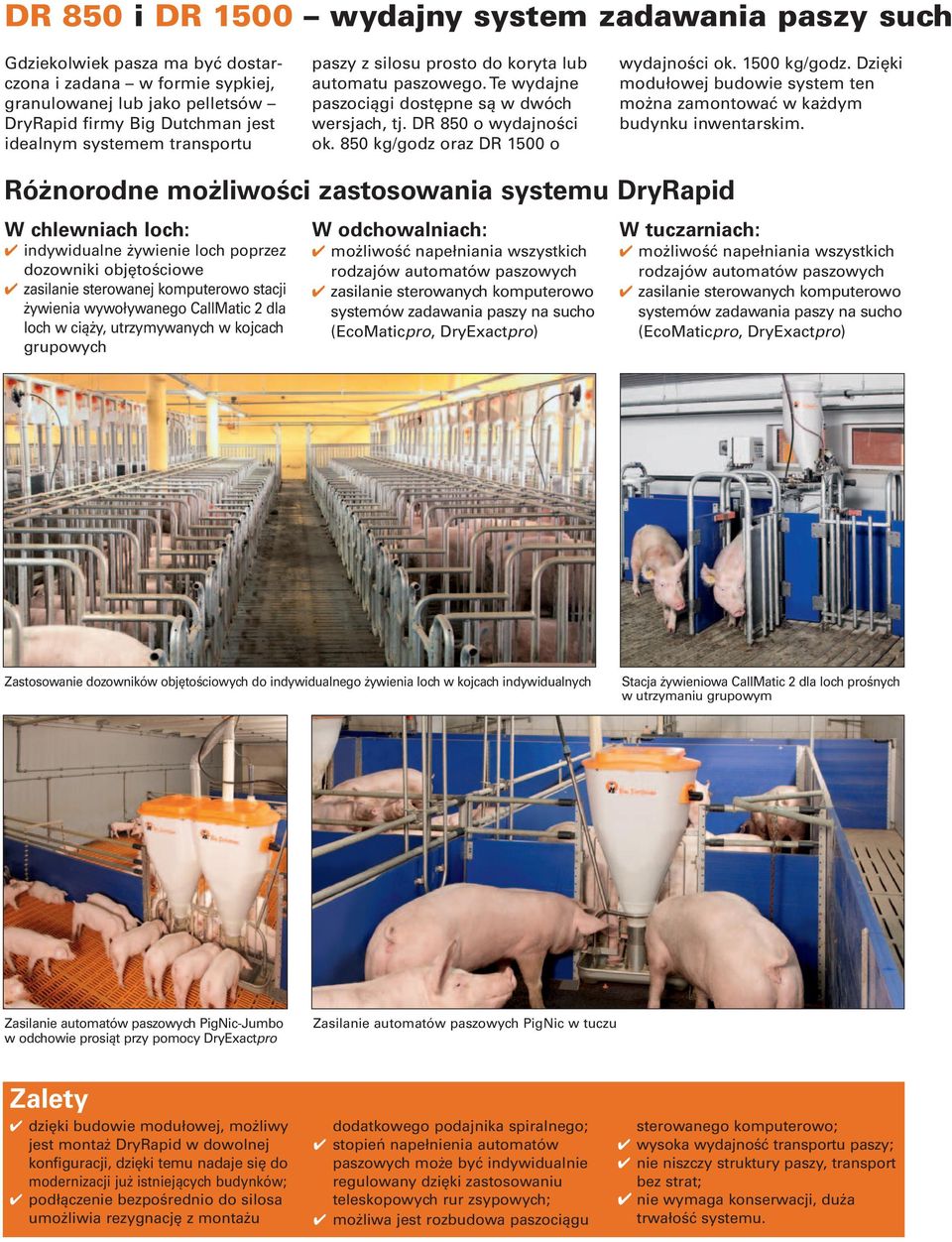

2 DR 850 i DR 1500 wydajny system zadawania paszy such Gdziekolwiek pasza ma być dostar - czona i zadana w formie sypkiej, granulowanej lub jako pelletsów DryRapid firmy Big Dutchman jest idealnym systemem transportu paszy z silosu prosto do koryta lub automatu paszowego. Te wydajne paszociągi dostępne są w dwóch wersjach, tj. DR 850 o wydajności ok. 850 kg/godz oraz DR 1500 o wydajności ok kg/godz. Dzięki modułowej budowie system ten można zamontować w każdym budynku inwentarskim. Różnorodne możliwości zastosowania systemu DryRapid W chlewniach loch: indywidualne żywienie loch poprzez dozowniki objętościowe zasilanie sterowanej komputerowo stacji żywienia wywoływanego CallMatic 2 dla loch w ciąży, utrzymywanych w kojcach grupowych W odchowalniach: możliwość napełniania wszystkich rodzajów automatów paszowych zasilanie sterowanych komputerowo systemów zadawania paszy na sucho (EcoMaticpro, DryExactpro) W tuczarniach: możliwość napełniania wszystkich rodzajów automatów paszowych zasilanie sterowanych komputerowo systemów zadawania paszy na sucho (EcoMaticpro, DryExactpro) Zastosowanie dozowników objętościowych do indywidualnego żywienia loch w kojcach indywidualnych Stacja żywieniowa CallMatic 2 dla loch prośnych w utrzymaniu grupowym Zasilanie automatów paszowych PigNic-Jumbo w odchowie prosiąt przy pomocy DryExactpro Zasilanie automatów paszowych PigNic w tuczu Zalety dzięki budowie modułowej, możliwy jest montaż DryRapid w dowolnej konfiguracji, dzięki temu nadaje się do modernizacji już istniejących budynków; podłączenie bezpośrednio do silosa umożliwia rezygnację z montażu dodatkowego podajnika spiralnego; stopień napełnienia automatów paszowych może być indywidualnie regulowany dzięki zastosowaniu teleskopowych rur zsypowych; możliwa jest rozbudowa paszociągu sterowanego komputerowo; wysoka wydajność transportu paszy; nie niszczy struktury paszy, transport bez strat; nie wymaga konserwacji, duża trwałość systemu.

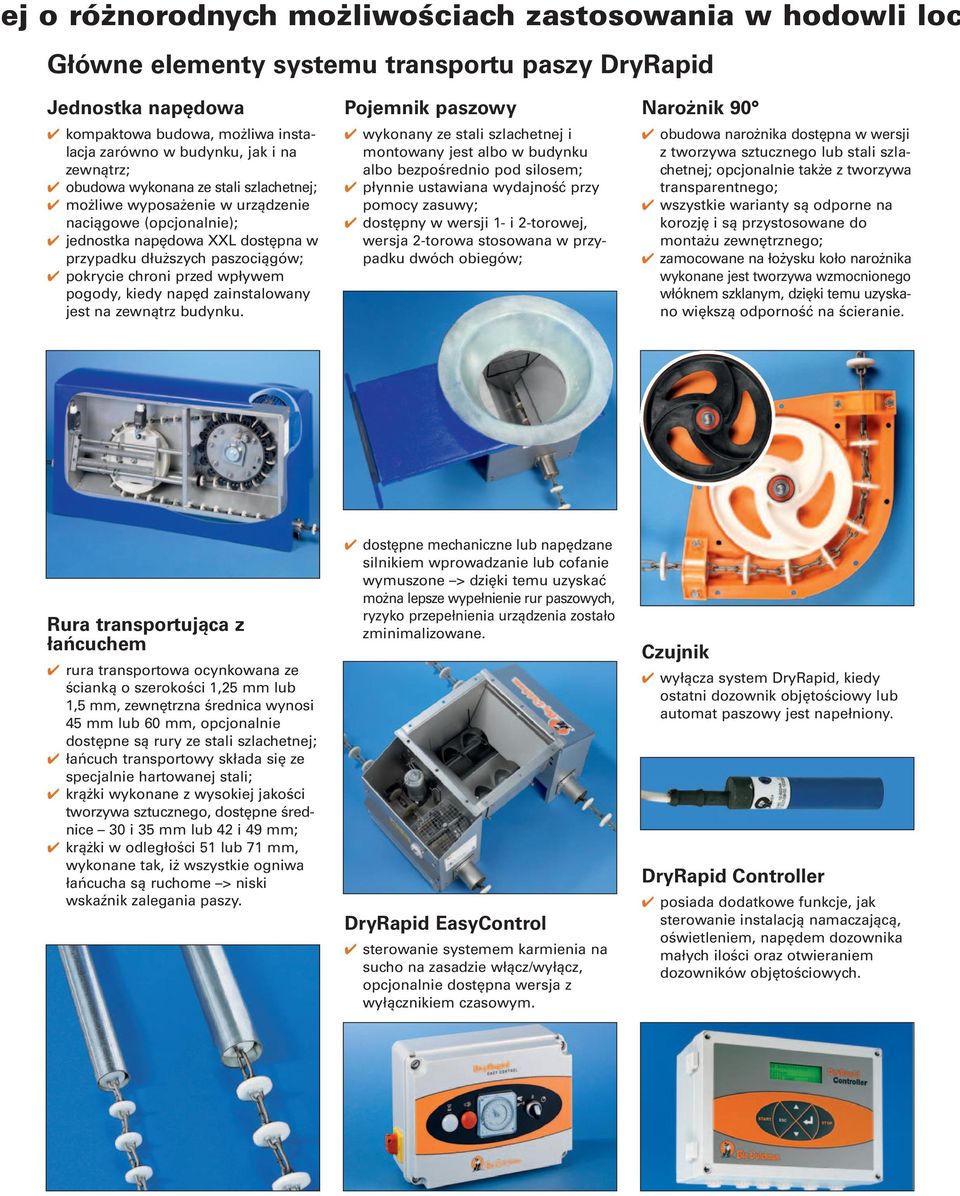

3 ej o różnorodnych możliwościach zastosowania w hodowli loc Główne elementy systemu transportu paszy DryRapid Jednostka napędowa kompaktowa budowa, możliwa instalacja zarówno w budynku, jak i na zewnątrz; obudowa wykonana ze stali szlachetnej; możliwe wyposażenie w urządzenie naciągowe (opcjonalnie); jednostka napędowa XXL dostępna w przypadku dłuższych paszociągów; pokrycie chroni przed wpływem pogody, kiedy napęd zainstalowany jest na zewnątrz budynku. Pojemnik paszowy wykonany ze stali szlachetnej i montowany jest albo w budynku albo bezpośrednio pod silosem; płynnie ustawiana wydajność przy pomocy zasuwy; dostępny w wersji 1- i 2-torowej, wersja 2-torowa stosowana w przypadku dwóch obiegów; Narożnik 90 obudowa narożnika dostępna w wersji z tworzywa sztucznego lub stali szlachetnej; opcjonalnie także z tworzywa transparentnego; wszystkie warianty są odporne na korozję i są przystosowane do montażu zewnętrznego; zamocowane na łożysku koło narożnika wykonane jest tworzywa wzmocnionego włóknem szklanym, dzięki temu uzys kano większą odporność na ścieranie. Rura transportująca z łańcuchem rura transportowa ocynkowana ze ścianką o szerokości 1,25 mm lub 1,5 mm, zewnętrzna średnica wynosi 45 mm lub 60 mm, opcjonalnie dostępne są rury ze stali szlachetnej; łańcuch transportowy składa się ze specjalnie hartowanej stali; krążki wykonane z wysokiej jakości tworzywa sztucznego, dostępne średnice 30 i 35 mm lub 42 i 49 mm; krążki w odległości 51 lub 71 mm, wykonane tak, iż wszystkie ogniwa łańcucha są ruchome > niski wskaźnik zalegania paszy. dostępne mechaniczne lub napędzane silnikiem wprowadzanie lub cofanie wymuszone > dzięki temu uzyskać można lepsze wypeł nienie rur paszowych, ryzyko przepeł nienia urządzenia zostało zminimalizowane. DryRapid EasyControl sterowanie systemem karmienia na sucho na zasadzie włącz/wyłącz, opcjonalnie dostępna wersja z wyłącznikiem czasowym. Czujnik wyłącza system DryRapid, kiedy ostatni dozownik objętościowy lub automat paszowy jest napełniony. DryRapid Controller posiada dodatkowe funkcje, jak sterowanie instalacją namaczającą, oświetleniem, napędem dozownika małych ilości oraz otwieraniem dozowników objętościowych.

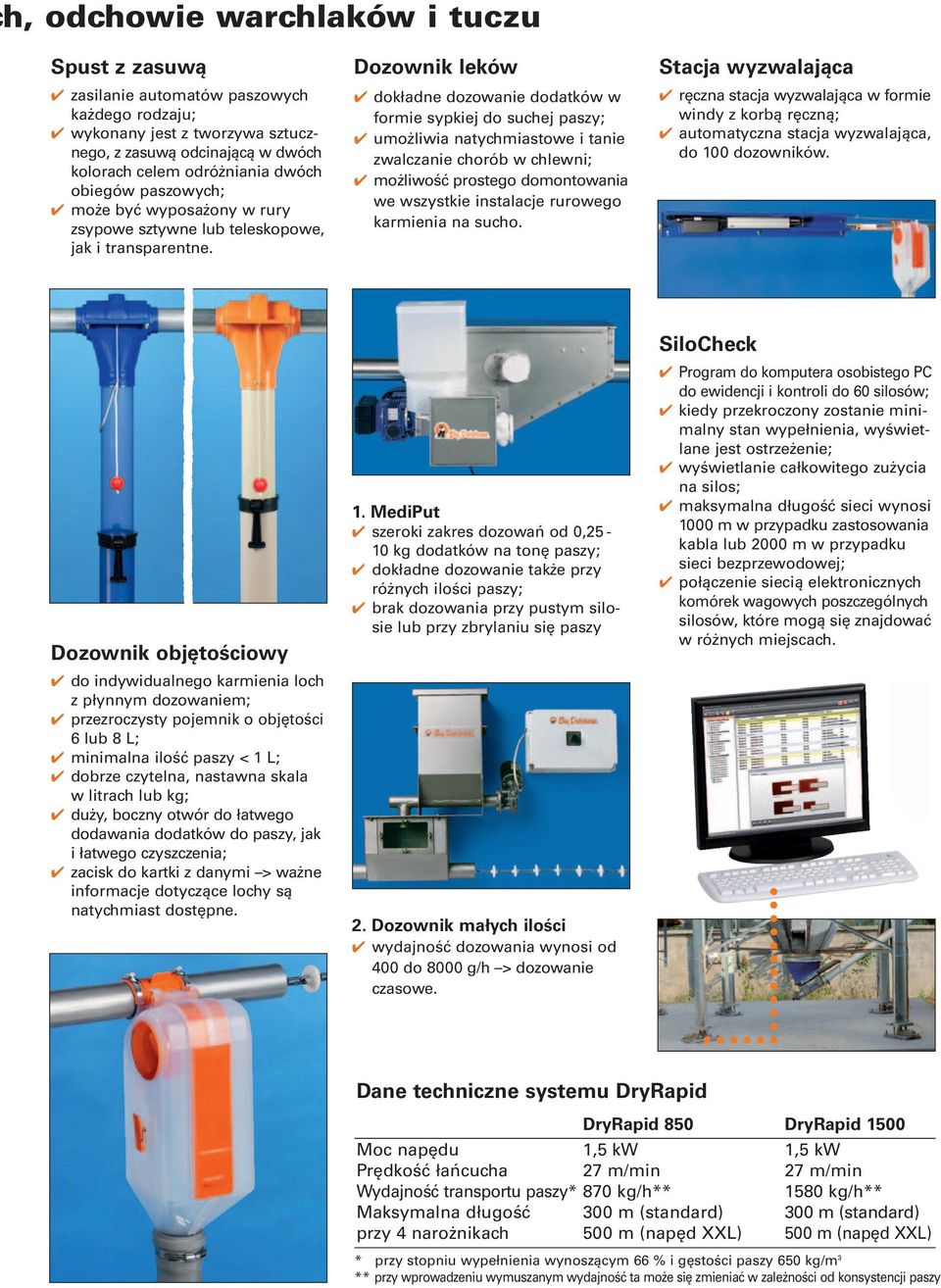

4 h, odchowie warchlaków i tuczu Spust z zasuwą zasilanie automatów paszowych każdego rodzaju; wykonany jest z tworzywa sztucznego, z zasuwą odcinającą w dwóch kolorach celem odróżniania dwóch obiegów paszowych; może być wyposażony w rury zsypowe sztywne lub teleskopowe, jak i transparentne. Dozownik leków dokładne dozowanie dodatków w formie sypkiej do suchej paszy; umożliwia natychmiastowe i tanie zwalczanie chorób w chlewni; możliwość prostego domontowania we wszystkie instalacje rurowego karmienia na sucho. Stacja wyzwalająca ręczna stacja wyzwalająca w formie windy z korbą ręczną; automatyczna stacja wyzwalająca, do 100 dozowników. Dozownik objętościowy do indywidualnego karmienia loch z płynnym dozowaniem; przezroczysty pojemnik o objętości 6 lub 8 L; minimalna ilość paszy < 1 L; dobrze czytelna, nastawna skala w litrach lub kg; duży, boczny otwór do łatwego dodawania dodatków do paszy, jak i łatwego czyszczenia; zacisk do kartki z danymi > ważne informacje dotyczące lochy są natychmiast dostępne. 1. MediPut szeroki zakres dozowań od 0,25-10 kg dodatków na tonę paszy; dokładne dozowanie także przy różnych ilości paszy; brak dozowania przy pustym silosie lub przy zbrylaniu się paszy 2. Dozownik małych ilości wydajność dozowania wynosi od 400 do 8000 g/h > dozowanie czasowe. SiloCheck Program do komputera osobistego PC do ewidencji i kontroli do 60 silosów; kiedy przekroczony zostanie minimalny stan wypełnienia, wyświetlane jest ostrzeżenie; wyświetlanie całkowitego zużycia na silos; maksymalna długość sieci wynosi 1000 m w przypadku zastosowania kabla lub 2000 m w przypadku sieci bezprzewodowej; połączenie siecią elektronicznych komórek wagowych poszczególnych silosów, które mogą się znajdować w różnych miejscach. Dane techniczne systemu DryRapid DryRapid 850 DryRapid 1500 Moc napędu 1,5 kw 1,5 kw Prędkość łańcucha 27 m/min 27 m/min Wydajność transportu paszy* 870 kg/h** 1580 kg/h** Maksymalna długość 300 m (standard) 300 m (standard) przy 4 narożnikach 500 m (napęd XXL) 500 m (napęd XXL) * przy stopniu wypełnienia wynoszącym 66 % i gęstości paszy 650 kg/m 3 ** przy wprowadzeniu wymuszanym wydajność ta może się zmieniać w zależności od konsystencji paszy

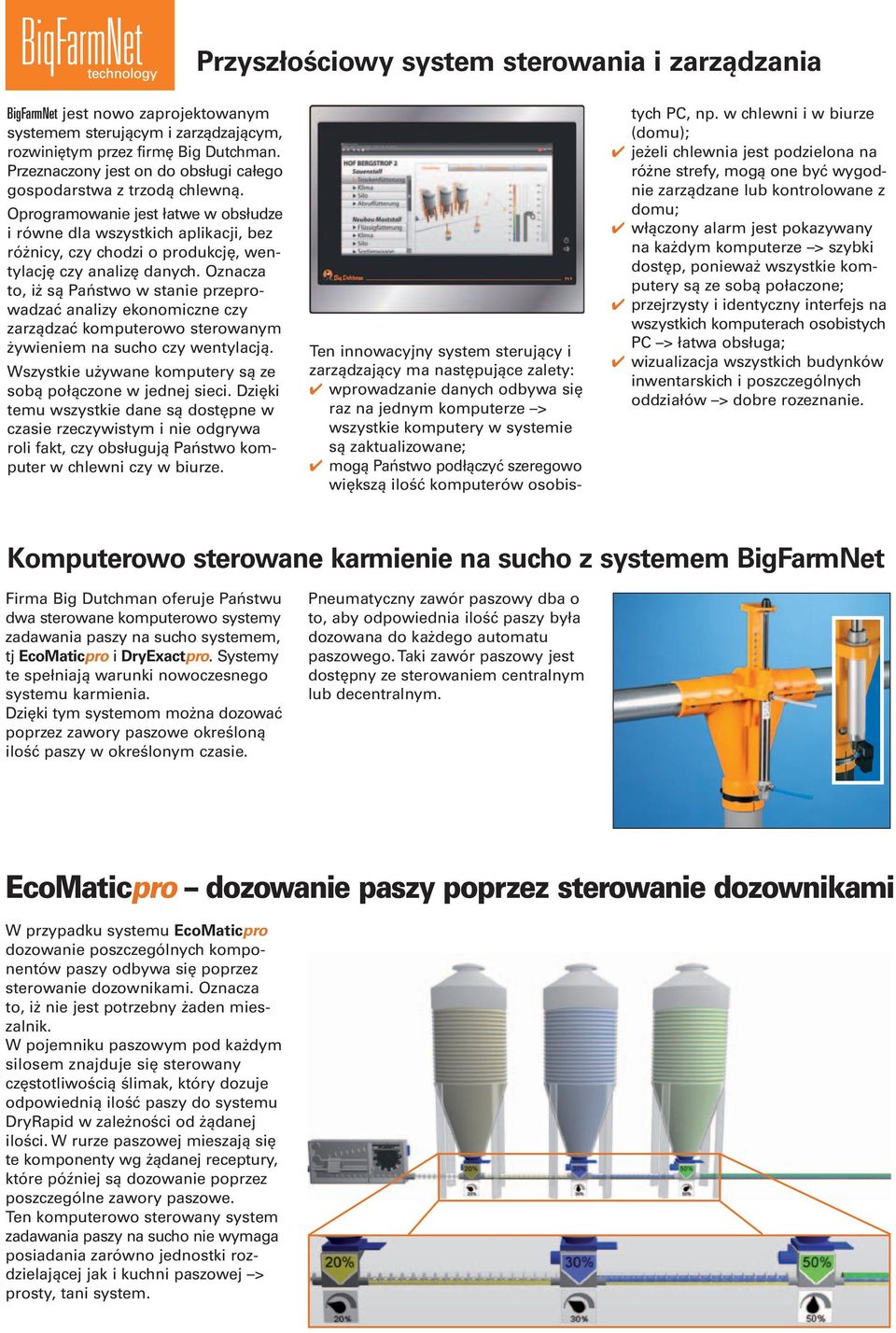

5 Przyszłościowy system sterowania i zarządzania BigFarmNet jest nowo zaprojektowanym systemem sterującym i zarządza jącym, rozwiniętym przez firmę Big Dutchman. Przeznaczony jest on do obsługi całego gos podarstwa z trzodą chlewną. Oprogramowanie jest łatwe w obsłudze i równe dla wszystkich aplikacji, bez różnicy, czy chodzi o produkcję, wen - tylację czy analizę danych. Oznacza to, iż są Państwo w stanie przeprowadzać analizy ekonomiczne czy zarządzać kompute rowo sterowanym żywieniem na sucho czy wentylacją. Wszystkie używane komputery są ze sobą połączone w jednej sieci. Dzięki temu wszystkie dane są dostępne w czasie rzeczywistym i nie odgrywa roli fakt, czy obsługują Państwo komputer w chlewni czy w biurze. Ten innowacyjny system sterujący i zarządzający ma następujące zalety: wprowadzanie danych odbywa się raz na jednym komputerze > wszystkie komputery w systemie są zaktualizowane; mogą Państwo podłączyć szeregowo większą ilość komputerów osobis- tych PC, np. w chlewni i w biurze (domu); jeżeli chlewnia jest podzielona na różne strefy, mogą one być wygodnie zarządzane lub kontrolowane z domu; włączony alarm jest pokazywany na każdym komputerze > szybki dostęp, ponieważ wszystkie komputery są ze sobą połaczone; przejrzysty i identyczny interfejs na wszystkich komputerach osobistych PC > łatwa obsługa; wizualizacja wszystkich budynków inwentarskich i poszczególnych oddziałów > dobre rozeznanie. Komputerowo sterowane karmienie na sucho z systemem BigFarmNet Firma Big Dutchman oferuje Państwu dwa sterowane komputerowo syste my zadawania paszy na sucho systemem, tj EcoMaticpro i DryExactpro. Systemy te spełniają warunki nowoczesnego systemu karmienia. Dzięki tym systemom można dozować poprzez zawory paszowe określoną ilość paszy w określonym czasie. Pneumatyczny zawór paszowy dba o to, aby odpowiednia ilość paszy była dozowana do każdego automatu paszowego. Taki zawór paszowy jest dostępny ze sterowaniem centralnym lub decentralnym. EcoMaticpro dozowanie paszy poprzez sterowanie dozownikami W przypadku systemu EcoMaticpro dozowanie poszczególnych kompo - nentów paszy odbywa się poprzez sterowanie dozownikami. Oznacza to, iż nie jest potrzebny żaden mies - zalnik. W pojemniku paszowym pod każdym silosem znajduje się sterowany częstotliwością ślimak, który dozuje odpowiednią ilość paszy do systemu DryRapid w zależności od żądanej ilości. W rurze pas zowej mieszają się te komponenty wg żądanej receptury, które później są dozowanie poprzez poszczególne zawory paszowe. Ten komputerowo sterowany system zadawania paszy na sucho nie wymaga posiadania zarówno jednostki roz - dzielającej jak i kuchni paszowej > prosty, tani system.

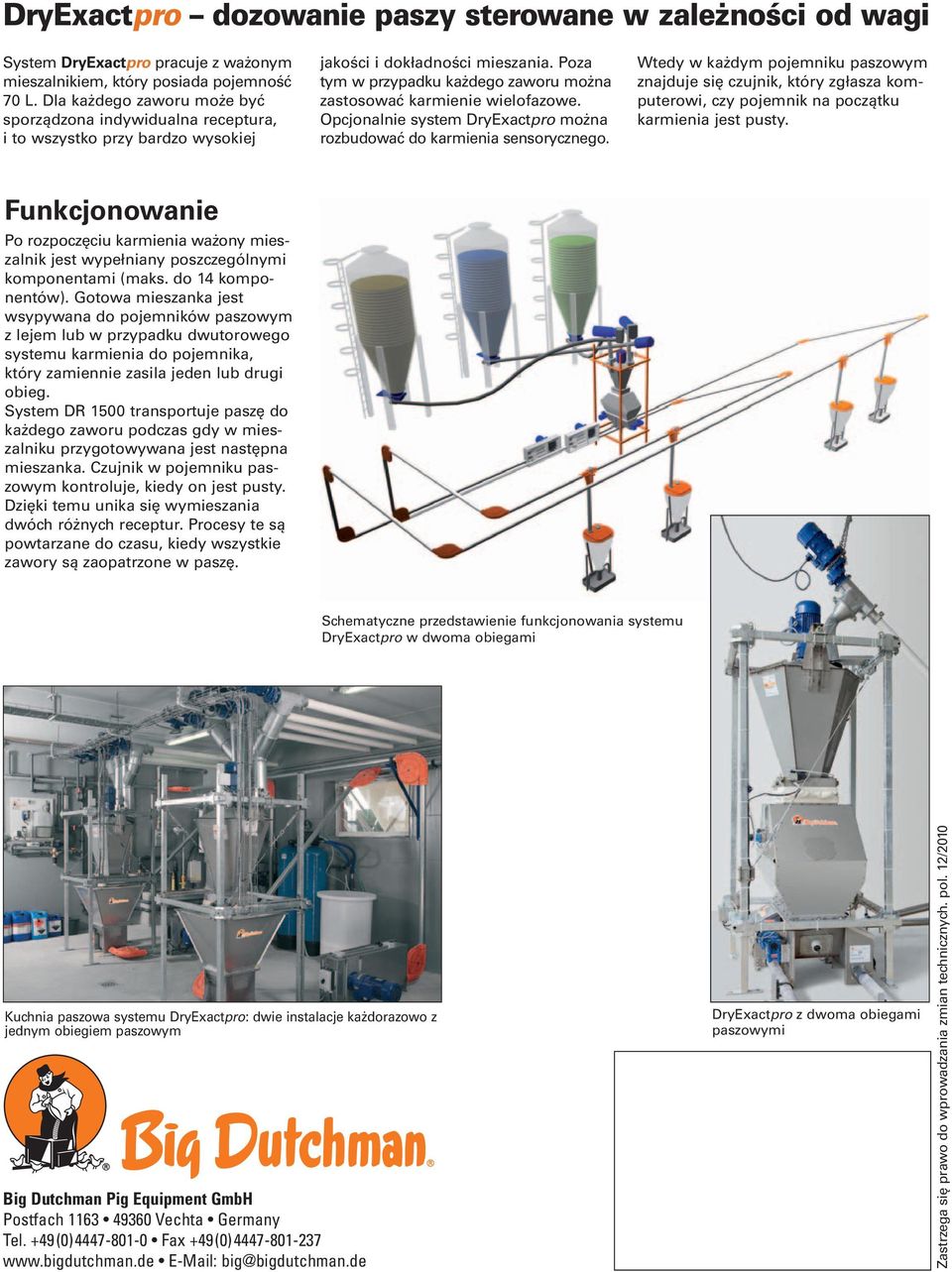

6 DryExactpro dozowanie paszy sterowane w zależności od wagi System DryExactpro pracuje z ważonym mieszalnikiem, który posiada pojemność 70 L. Dla każdego zaworu może być sporządzona indywidualna receptura, i to wszystko przy bardzo wysokiej jakości i dokładności mieszania. Poza tym w przypadku każdego zaworu można zastosować karmienie wielofa zowe. Opcjonalnie system DryExactpro można rozbudować do karmienia sensorycznego. Wtedy w każdym pojemniku paszowym znajduje się czujnik, który zgłasza kom - puterowi, czy pojemnik na początku karmienia jest pusty. Funkcjonowanie Po rozpoczęciu karmienia ważony mieszalnik jest wypełniany poszczególnymi komponentami (maks. do 14 kompo - nentów). Gotowa mieszanka jest wsypywana do pojemników paszowym z lejem lub w przypadku dwutorowego systemu karmienia do pojemnika, który zamiennie zasila jeden lub drugi obieg. System DR 1500 transportuje paszę do każdego zaworu podczas gdy w mies - zalniku przygotowywana jest następna mieszanka. Czujnik w pojemniku pas - zowym kontroluje, kiedy on jest pusty. Dzięki temu unika się wymieszania dwóch różnych receptur. Procesy te są powtarzane do czasu, kiedy wszystkie zawory są zaopatrzone w paszę. Schematyczne przedstawienie funkcjonowania systemu DryExactpro w dwoma obiegami Kuchnia paszowa systemu DryExactpro: dwie instalacje każdorazowo z jednym obiegiem paszowym Big Dutchman Pig Equipment GmbH Postfach Vechta Germany Tel. +49(0) Fax +49(0) big@bigdutchman.de DryExactpro z dwoma obiegami paszowymi Zastrzega się prawo do wprowadzania zmian technicznych. pol. 12/2010
