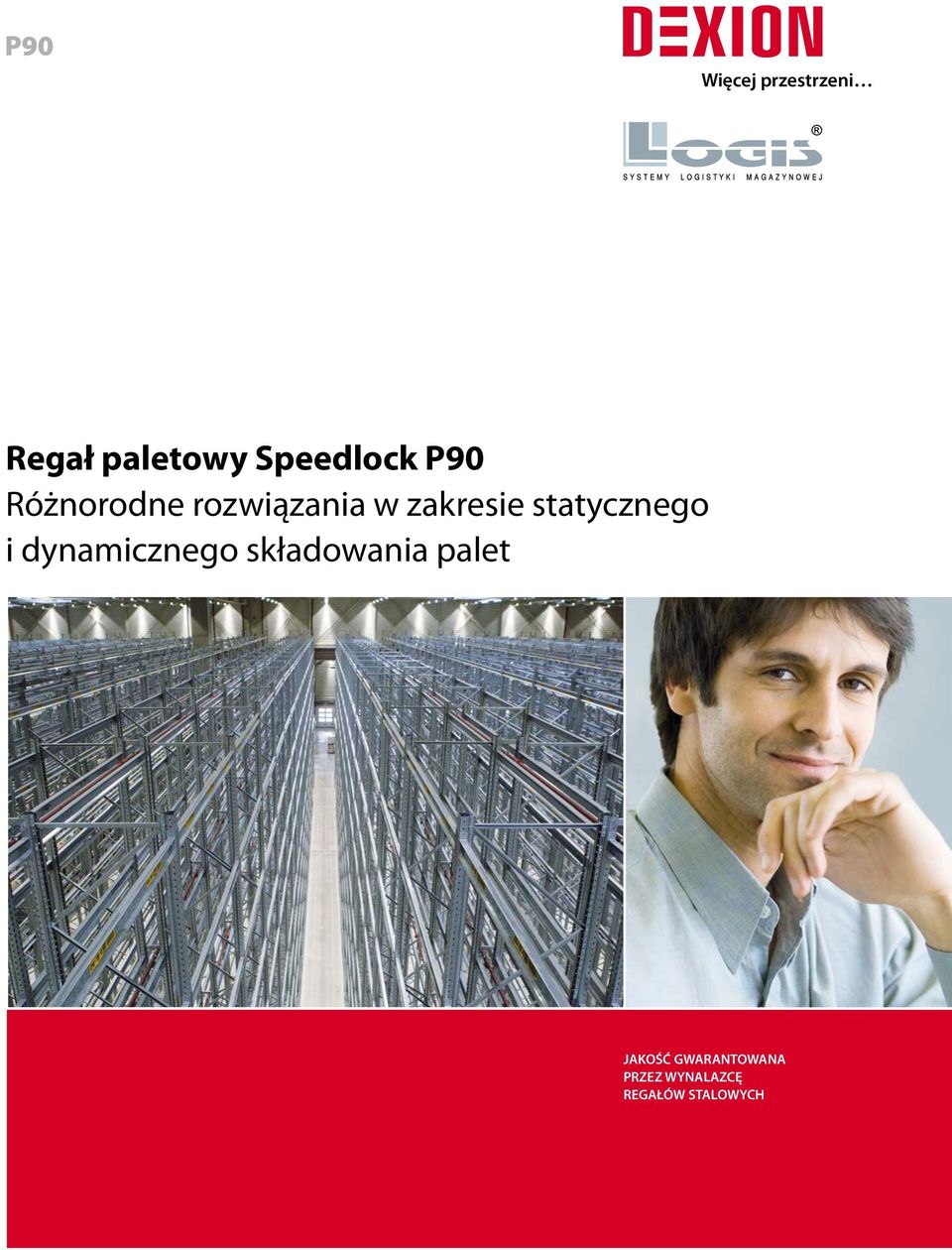

1 P90 Więcej przestrzeni Regał paletowy Speedlock P90 Różnorodne rozwiązania w zakresie statycznego i dynamicznego składowania palet JAKOŚĆ GWARANTOWANA PRZEZ WYNALAZCĘ REGAŁÓW STALOWYCH

2 02

3 DEXION P90 Wraz z koncepcją zastosowania perforowanych profili stalowych w technice składowania Dexion już przed 50 laty stworzył standardy w zakresie elastyczności i zorientowania na potrzeby klienta. Po dzień dzisiejszy projektujemy i produkujemy w Niemczech nie tylko dla naszych Klientów, lecz wspólnie z nimi. Elastyczny regał paletowy wynalazek Dexion Dexion specjalizuje się w indywidualnych i wydajnych rozwiązaniach w zakresie logistyki magazynowej. W oparciu o długoletnie doświadczenie w zakresie techniki magazynowania oraz w nieustannym porozumieniu z Klientami cały czas rozwijamy swoje produkty w sposób przemyślany i zaplanowany zarówno pod względem techniki, jakości, jak i koncepcji. W Polsce od ponad dekady reprezentantem Dexiona jest firma Logis Sp. z o.o., czołowy dostawca nowoczesnych systemów składowania. Firma Logis powstała w 1996 roku w Poznaniu i od początku swego istnienia całą swą uwagę skupiała na szeroko rozumianym interesie Klienta. Mając za drogowskaz hasło satysfakcja Klienta jest naszą satysfakcją zdobyła zaufanie wielu firm. Z czasem stało się ono najlepszym argumentem, przemawiającym za jej wyborem jako dostawcy regałów magazynowych i wózków widłowych. Naszym celem nie jest bowiem sprzedawanie Klientom gotowych systemów, lecz wspólne opracowywanie szytych na miarę i elastycznych rozwiązań w zakresie składowania towarów, które całkowicie odpowiadają potrzebom Klienta. Dzięki swej elastyczności oraz bogatemu zestawowi akcesoriów systemy takie bez problemu dopasowywane są do potrzeb Klienta i stanowią optymalne rozwiązanie zarówno przy statycznym, jak i przy dynamicznym składowaniu palet. System P90 do składowania sezonowych towarów szybko rotujących (FMCG): regał wysokiego składowania w formie wąskich korytarzy w magazynie międzynarodowej firmy oferującej ozdoby wnętrz mieszkalnych. 03

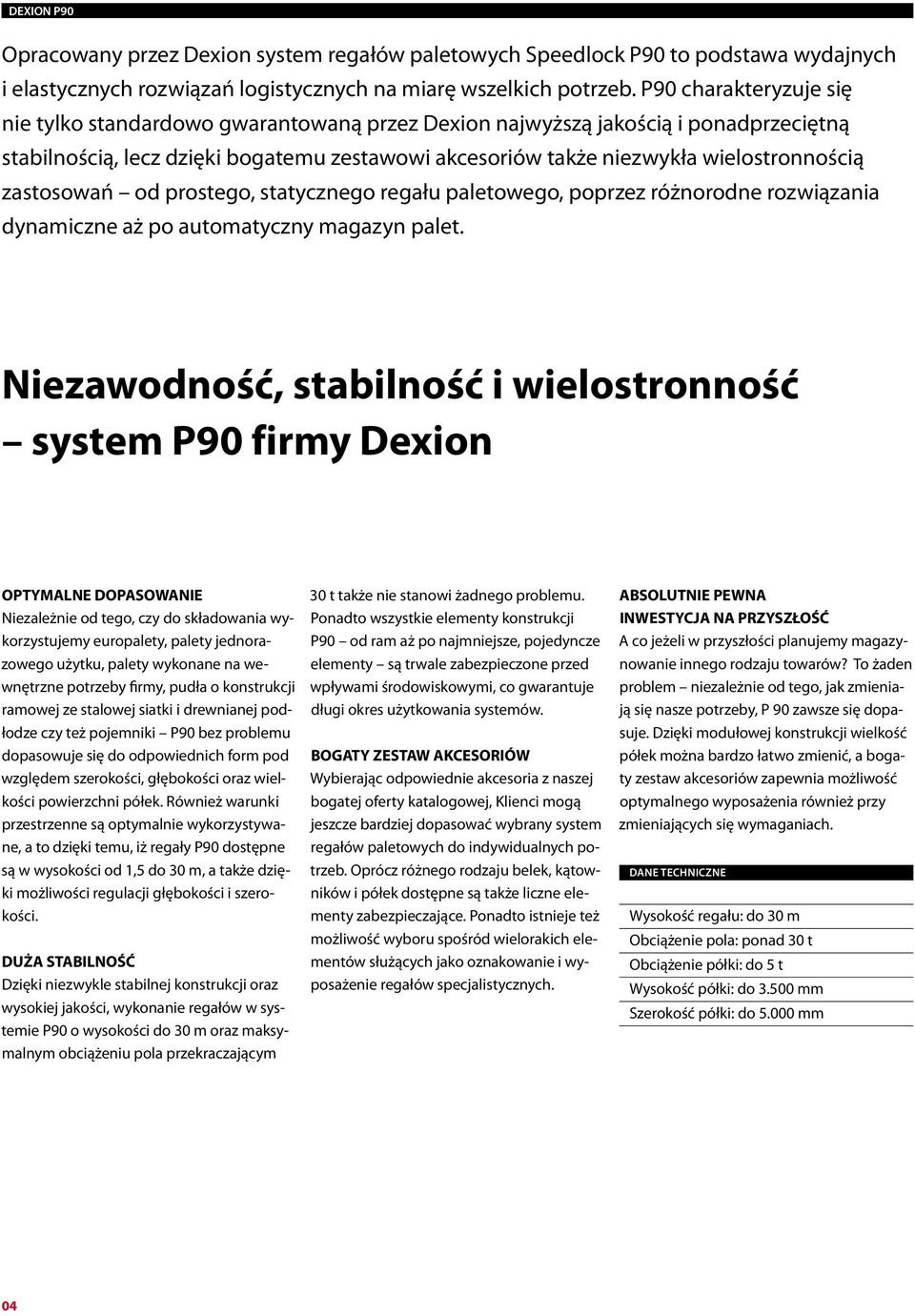

4 DEXION P90 Opracowany przez Dexion system regałów paletowych Speedlock P90 to podstawa wydajnych i elastycznych rozwiązań logistycznych na miarę wszelkich potrzeb. P90 charakteryzuje się nie tylko standardowo gwarantowaną przez Dexion najwyższą jakością i ponadprzeciętną stabilnością, lecz dzięki bogatemu zestawowi akcesoriów także niezwykła wielostronnością zastosowań od prostego, statycznego regału paletowego, poprzez różnorodne rozwiązania dynamiczne aż po automatyczny magazyn palet. Niezawodność, stabilność i wielostronność system P90 firmy Dexion OPTYMALNE DOPASOWANIE Niezależnie od tego, czy do składowania wykorzystujemy europalety, palety jednorazowego użytku, palety wykonane na wewnętrzne potrzeby firmy, pudła o konstrukcji ramowej ze stalowej siatki i drewnianej podłodze czy też pojemniki P90 bez problemu dopasowuje się do odpowiednich form pod względem szerokości, głębokości oraz wielkości powierzchni półek. Również warunki przestrzenne są optymalnie wykorzystywane, a to dzięki temu, iż regały P90 dostępne są w wysokości od 1,5 do 30 m, a także dzięki możliwości regulacji głębokości i szerokości. DUŻA STABILNOŚĆ Dzięki niezwykle stabilnej konstrukcji oraz wysokiej jakości, wykonanie regałów w systemie P90 o wysokości do 30 m oraz maksymalnym obciążeniu pola przekraczającym 30 t także nie stanowi żadnego problemu. Ponadto wszystkie elementy konstrukcji P90 od ram aż po najmniejsze, pojedyncze elementy są trwale zabezpieczone przed wpływami środowiskowymi, co gwarantuje długi okres użytkowania systemów. BOGATY ZESTAW AKCESORIÓW Wybierając odpowiednie akcesoria z naszej bogatej oferty katalogowej, Klienci mogą jeszcze bardziej dopasować wybrany system regałów paletowych do indywidualnych potrzeb. Oprócz różnego rodzaju belek, kątowników i półek dostępne są także liczne elementy zabezpieczające. Ponadto istnieje też możliwość wyboru spośród wielorakich elementów służących jako oznakowanie i wyposażenie regałów specjalistycznych. ABSOLUTNIE PEWNA INWESTYCJA NA PRZYSZŁOŚĆ A co jeżeli w przyszłości planujemy magazynowanie innego rodzaju towarów? To żaden problem niezależnie od tego, jak zmieniają się nasze potrzeby, P 90 zawsze się dopasuje. Dzięki modułowej konstrukcji wielkość półek można bardzo łatwo zmienić, a bogaty zestaw akcesoriów zapewnia możliwość optymalnego wyposażenia również przy zmieniających się wymaganiach. DANE TECHNICZNE Wysokość regału: do 30 m Obciążenie pola: ponad 30 t Obciążenie półki: do 5 t Wysokość półki: do mm Szerokość półki: do mm 04

5

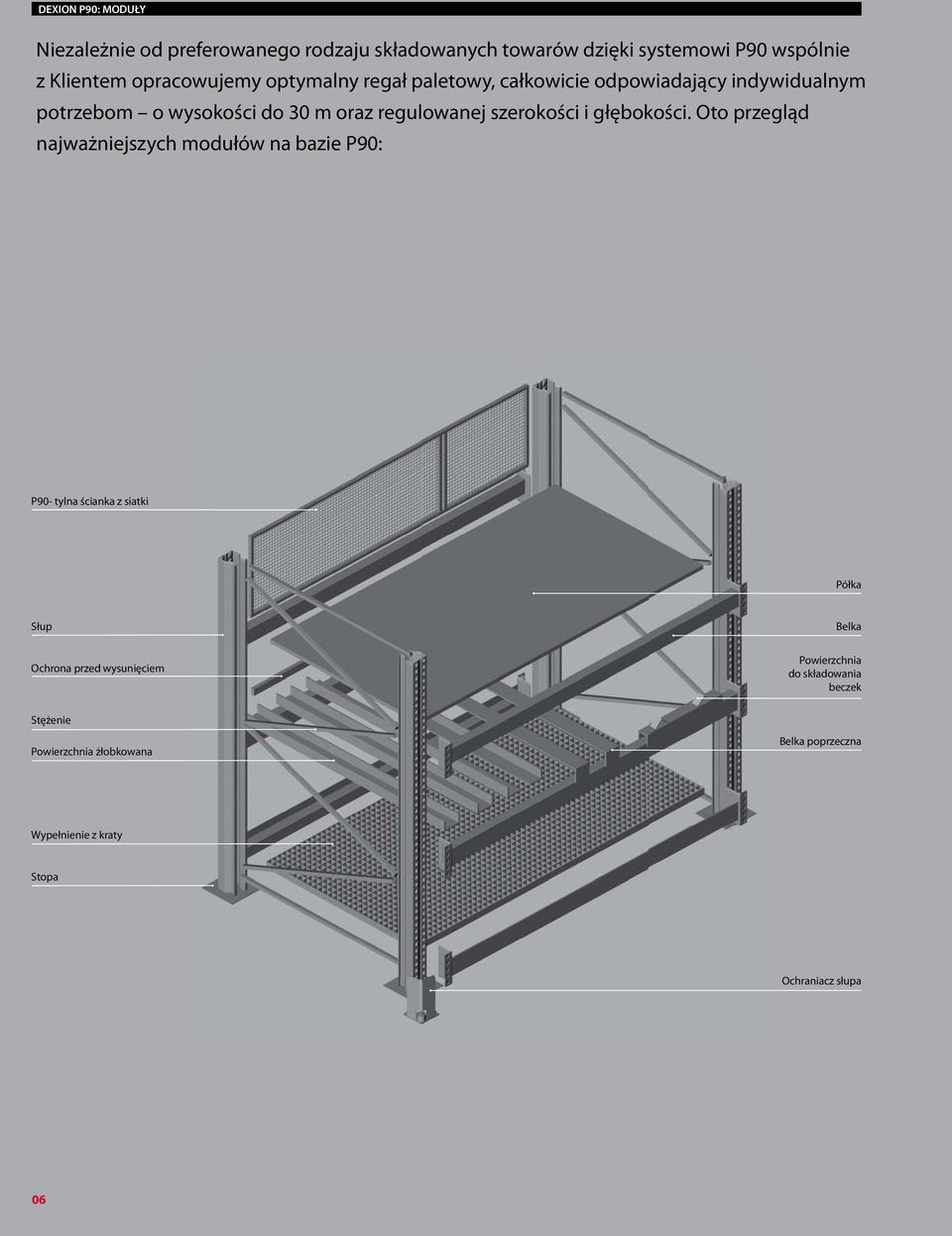

6 DEXION P90: MODUŁY Niezależnie od preferowanego rodzaju składowanych towarów dzięki systemowi P90 wspólnie z Klientem opracowujemy optymalny regał paletowy, całkowicie odpowiadający indywidualnym potrzebom o wysokości do 30 m oraz regulowanej szerokości i głębokości. Oto przegląd najważniejszych modułów na bazie P90: P90- tylna ścianka z siatki Półka Słup Ochrona przed wysunięciem Belka Powierzchnia do składowania beczek Stężenie Powierzchnia żłobkowana Belka poprzeczna Wypełnienie z kraty Stopa Ochraniacz słupa 06

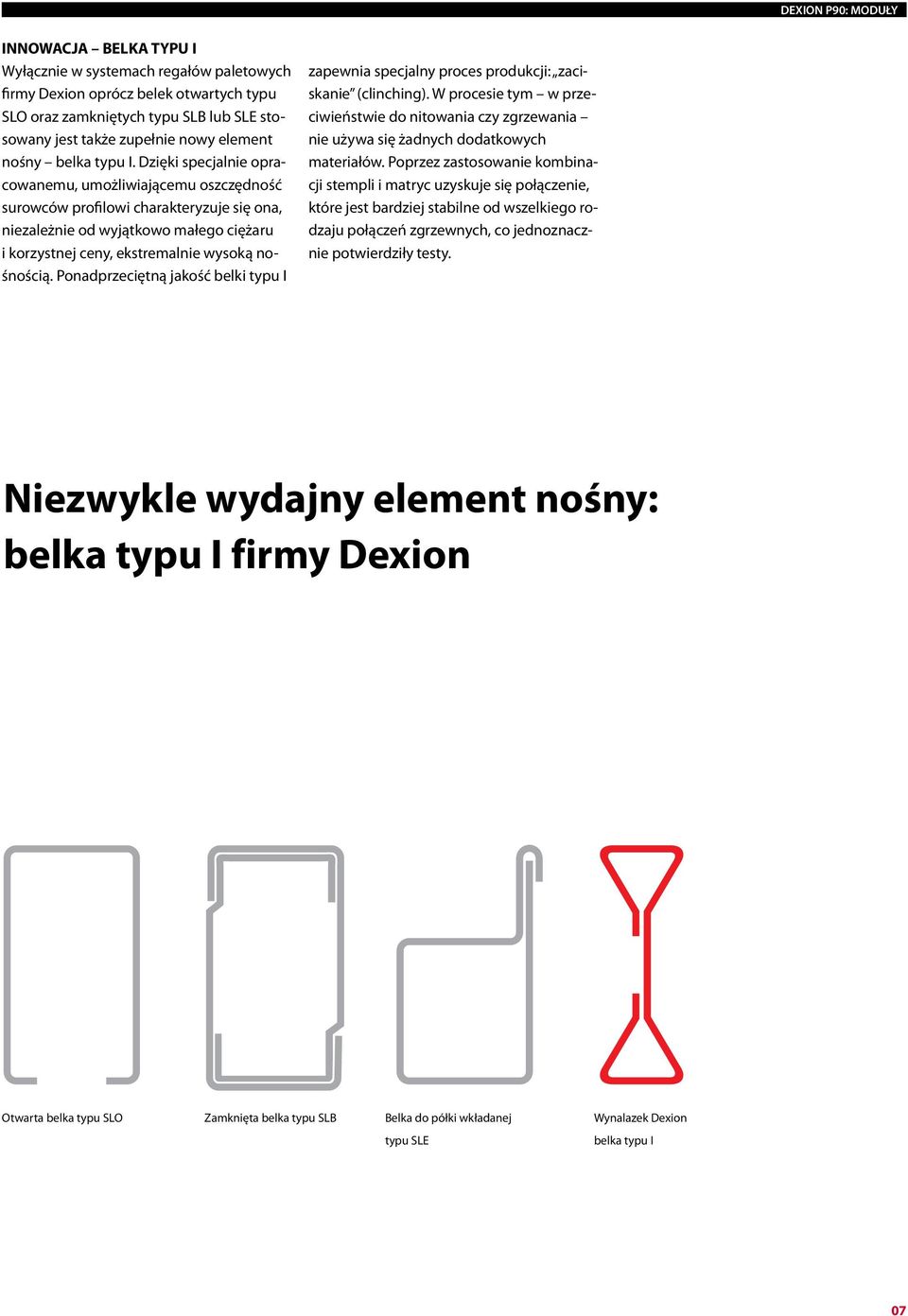

7 DEXION P90: MODUŁY INNOWACJA BELKA TYPU I Wyłącznie w systemach regałów paletowych firmy Dexion oprócz belek otwartych typu SLO oraz zamkniętych typu SLB lub SLE stosowany jest także zupełnie nowy element nośny belka typu I. Dzięki specjalnie opracowanemu, umożliwiającemu oszczędność surowców profilowi charakteryzuje się ona, niezależnie od wyjątkowo małego ciężaru i korzystnej ceny, ekstremalnie wysoką nośnością. Ponadprzeciętną jakość belki typu I zapewnia specjalny proces produkcji: zaciskanie (clinching). W procesie tym w przeciwieństwie do nitowania czy zgrzewania nie używa się żadnych dodatkowych materiałów. Poprzez zastosowanie kombinacji stempli i matryc uzyskuje się połączenie, które jest bardziej stabilne od wszelkiego rodzaju połączeń zgrzewnych, co jednoznacznie potwierdziły testy. Niezwykle wydajny element nośny: belka typu I firmy Dexion Otwarta belka typu SLO Zamknięta belka typu SLB Belka do półki wkładanej typu SLE Wynalazek Dexion belka typu I 07

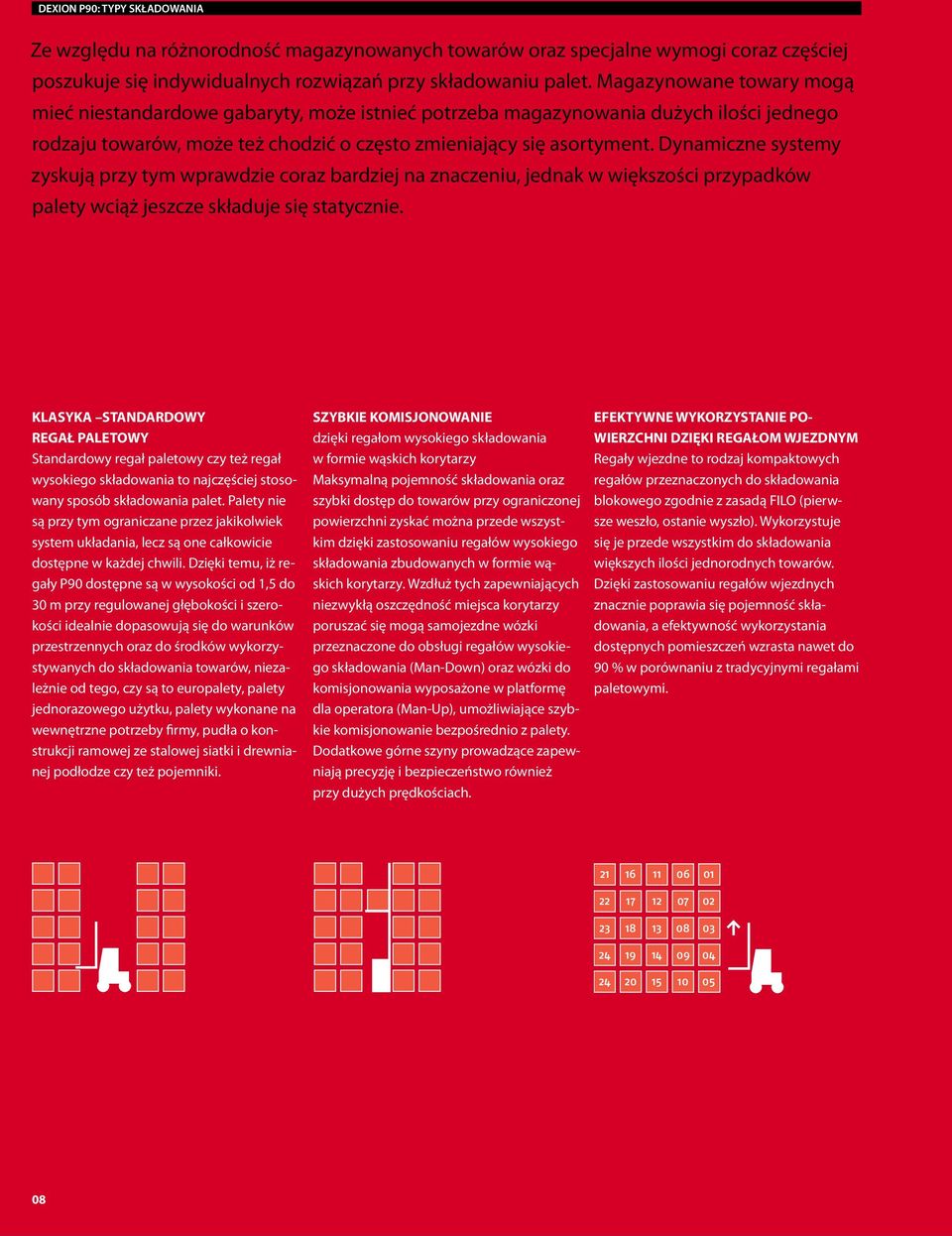

8 DEXION P90: TYPY SKŁADOWANIA Ze względu na różnorodność magazynowanych towarów oraz specjalne wymogi coraz częściej poszukuje się indywidualnych rozwiązań przy składowaniu palet. Magazynowane towary mogą mieć niestandardowe gabaryty, może istnieć potrzeba magazynowania dużych ilości jednego rodzaju towarów, może też chodzić o często zmieniający się asortyment. Dynamiczne systemy zyskują przy tym wprawdzie coraz bardziej na znaczeniu, jednak w większości przypadków palety wciąż jeszcze składuje się statycznie. KLASYKA STANDARDOWY REGAŁ PALETOWY Standardowy regał paletowy czy też regał wysokiego składowania to najczęściej stosowany sposób składowania palet. Palety nie są przy tym ograniczane przez jakikolwiek system układania, lecz są one całkowicie dostępne w każdej chwili. Dzięki temu, iż regały P90 dostępne są w wysokości od 1,5 do 30 m przy regulowanej głębokości i szerokości idealnie dopasowują się do warunków przestrzennych oraz do środków wykorzystywanych do składowania towarów, niezależnie od tego, czy są to europalety, palety jednorazowego użytku, palety wykonane na wewnętrzne potrzeby firmy, pudła o konstrukcji ramowej ze stalowej siatki i drewnianej podłodze czy też pojemniki. SZYBKIE KOMISJONOWANIE dzięki regałom wysokiego składowania w formie wąskich korytarzy Maksymalną pojemność składowania oraz szybki dostęp do towarów przy ograniczonej powierzchni zyskać można przede wszystkim dzięki zastosowaniu regałów wysokiego składowania zbudowanych w formie wąskich korytarzy. Wzdłuż tych zapewniających niezwykłą oszczędność miejsca korytarzy poruszać się mogą samojezdne wózki przeznaczone do obsługi regałów wysokiego składowania (Man-Down) oraz wózki do komisjonowania wyposażone w platformę dla operatora (Man-Up), umożliwiające szybkie komisjonowanie bezpośrednio z palety. Dodatkowe górne szyny prowadzące zapewniają precyzję i bezpieczeństwo również przy dużych prędkościach. EFEKTYWNE WYKORZYSTANIE PO- WIERZCHNI DZIĘKI REGAŁOM WJEZDNYM Regały wjezdne to rodzaj kompaktowych regałów przeznaczonych do składowania blokowego zgodnie z zasadą FILO (pierwsze weszło, ostanie wyszło). Wykorzystuje się je przede wszystkim do składowania większych ilości jednorodnych towarów. Dzięki zastosowaniu regałów wjezdnych znacznie poprawia się pojemność składowania, a efektywność wykorzystania dostępnych pomieszczeń wzrasta nawet do 90 % w porównaniu z tradycyjnymi regałami paletowymi

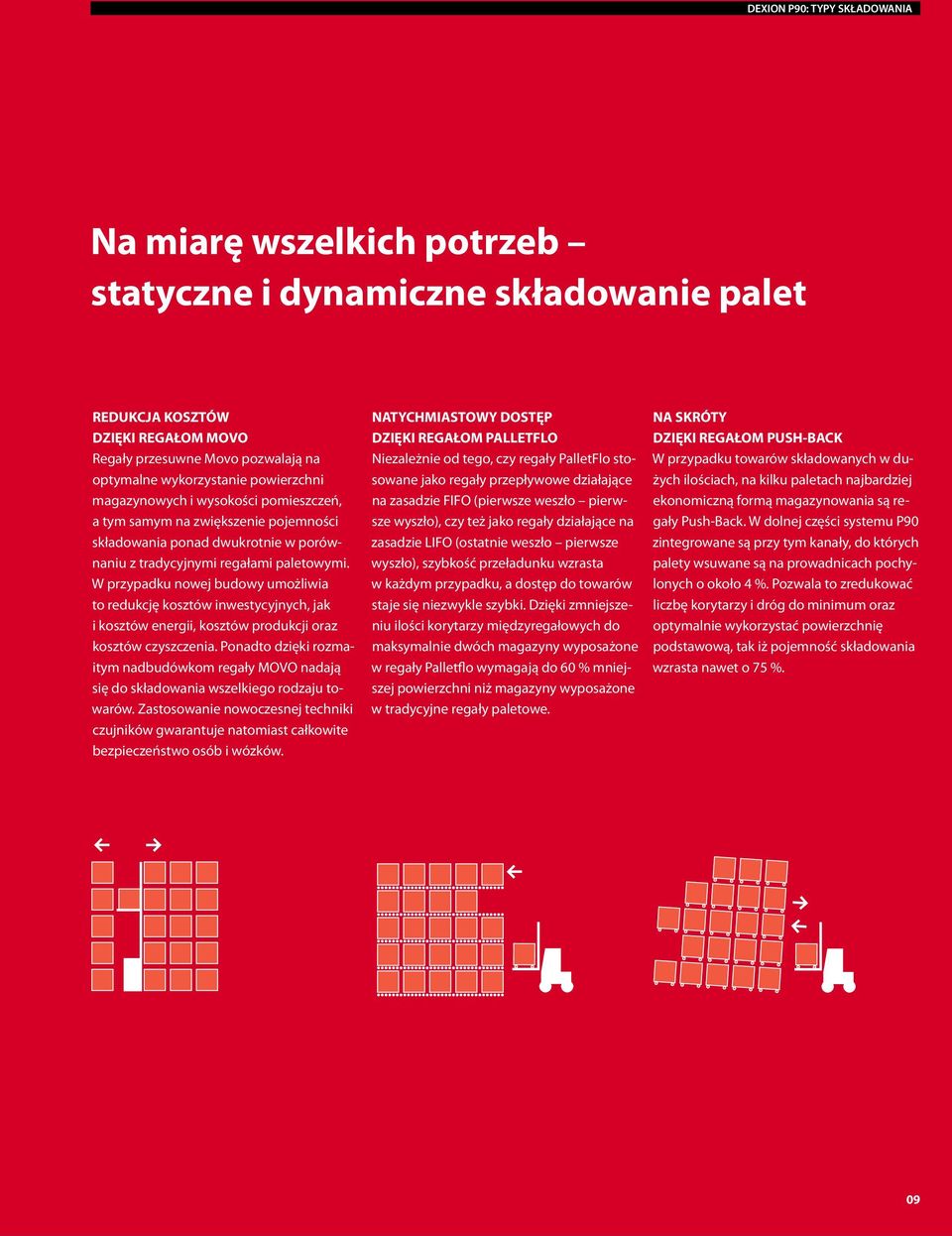

9 DEXION P90: TYPY SKŁADOWANIA Na miarę wszelkich potrzeb statyczne i dynamiczne składowanie palet REDUKCJA KOSZTÓW DZIĘKI REGAŁOM MOVO Regały przesuwne Movo pozwalają na optymalne wykorzystanie powierzchni magazynowych i wysokości pomieszczeń, a tym samym na zwiększenie pojemności składowania ponad dwukrotnie w porównaniu z tradycyjnymi regałami paletowymi. W przypadku nowej budowy umożliwia to redukcję kosztów inwestycyjnych, jak i kosztów energii, kosztów produkcji oraz kosztów czyszczenia. Ponadto dzięki rozmaitym nadbudówkom regały MOVO nadają się do składowania wszelkiego rodzaju towarów. Zastosowanie nowoczesnej techniki czujników gwarantuje natomiast całkowite bezpieczeństwo osób i wózków. NATYCHMIASTOWY DOSTĘP DZIĘKI REGAŁOM PALLETFLO Niezależnie od tego, czy regały PalletFlo stosowane jako regały przepływowe działające na zasadzie FIFO (pierwsze weszło pierwsze wyszło), czy też jako regały działające na zasadzie LIFO (ostatnie weszło pierwsze wyszło), szybkość przeładunku wzrasta w każdym przypadku, a dostęp do towarów staje się niezwykle szybki. Dzięki zmniejszeniu ilości korytarzy międzyregałowych do maksymalnie dwóch magazyny wyposażone w regały Palletflo wymagają do 60 % mniejszej powierzchni niż magazyny wyposażone w tradycyjne regały paletowe. NA SKRÓTY DZIĘKI REGAŁOM PUSH-BACK W przypadku towarów składowanych w dużych ilościach, na kilku paletach najbardziej ekonomiczną formą magazynowania są regały Push-Back. W dolnej części systemu P90 zintegrowane są przy tym kanały, do których palety wsuwane są na prowadnicach pochylonych o około 4 %. Pozwala to zredukować liczbę korytarzy i dróg do minimum oraz optymalnie wykorzystać powierzchnię podstawową, tak iż pojemność składowania wzrasta nawet o 75 %. 09

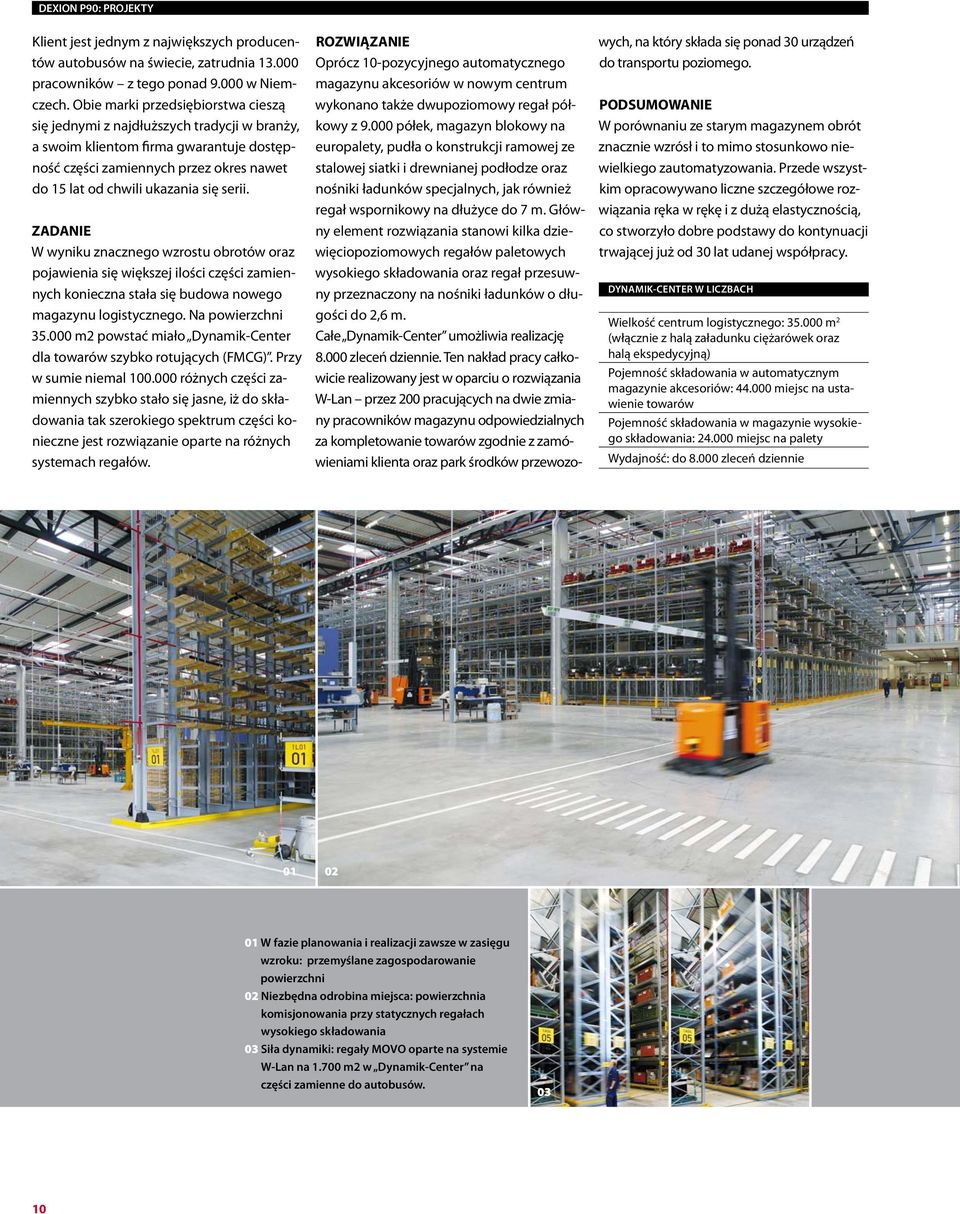

10 DEXION P90: PROJEKTY Klient jest jednym z największych producentów autobusów na świecie, zatrudnia pracowników z tego ponad w Niemczech. Obie marki przedsiębiorstwa cieszą się jednymi z najdłuższych tradycji w branży, a swoim klientom firma gwarantuje dostępność części zamiennych przez okres nawet do 15 lat od chwili ukazania się serii. ZADANIE W wyniku znacznego wzrostu obrotów oraz pojawienia się większej ilości części zamiennych konieczna stała się budowa nowego magazynu logistycznego. Na powierzchni m2 powstać miało Dynamik-Center dla towarów szybko rotujących (FMCG). Przy w sumie niemal różnych części zamiennych szybko stało się jasne, iż do składowania tak szerokiego spektrum części konieczne jest rozwiązanie oparte na różnych systemach regałów. ROZWIĄZANIE Oprócz 10-pozycyjnego automatycznego magazynu akcesoriów w nowym centrum wykonano także dwupoziomowy regał półkowy z półek, magazyn blokowy na europalety, pudła o konstrukcji ramowej ze stalowej siatki i drewnianej podłodze oraz nośniki ładunków specjalnych, jak również regał wspornikowy na dłużyce do 7 m. Główny element rozwiązania stanowi kilka dziewięciopoziomowych regałów paletowych wysokiego składowania oraz regał przesuwny przeznaczony na nośniki ładunków o długości do 2,6 m. Całe Dynamik-Center umożliwia realizację zleceń dziennie. Ten nakład pracy całkowicie realizowany jest w oparciu o rozwiązania W-Lan przez 200 pracujących na dwie zmiany pracowników magazynu odpowiedzialnych za kompletowanie towarów zgodnie z zamówieniami klienta oraz park środków przewozowych, na który składa się ponad 30 urządzeń do transportu poziomego. PODSUMOWANIE W porównaniu ze starym magazynem obrót znacznie wzrósł i to mimo stosunkowo niewielkiego zautomatyzowania. Przede wszystkim opracowywano liczne szczegółowe rozwiązania ręka w rękę i z dużą elastycznością, co stworzyło dobre podstawy do kontynuacji trwającej już od 30 lat udanej współpracy. DYNAMIK-CENTER W LICZBACH Wielkość centrum logistycznego: m 2 (włącznie z halą załadunku ciężarówek oraz halą ekspedycyjną) Pojemność składowania w automatycznym magazynie akcesoriów: miejsc na ustawienie towarów Pojemność składowania w magazynie wysokiego składowania: miejsc na palety Wydajność: do zleceń dziennie W fazie planowania i realizacji zawsze w zasięgu wzroku: przemyślane zagospodarowanie powierzchni 02 Niezbędna odrobina miejsca: powierzchnia komisjonowania przy statycznych regałach wysokiego składowania 03 Siła dynamiki: regały MOVO oparte na systemie W-Lan na m2 w Dynamik-Center na części zamienne do autobusów

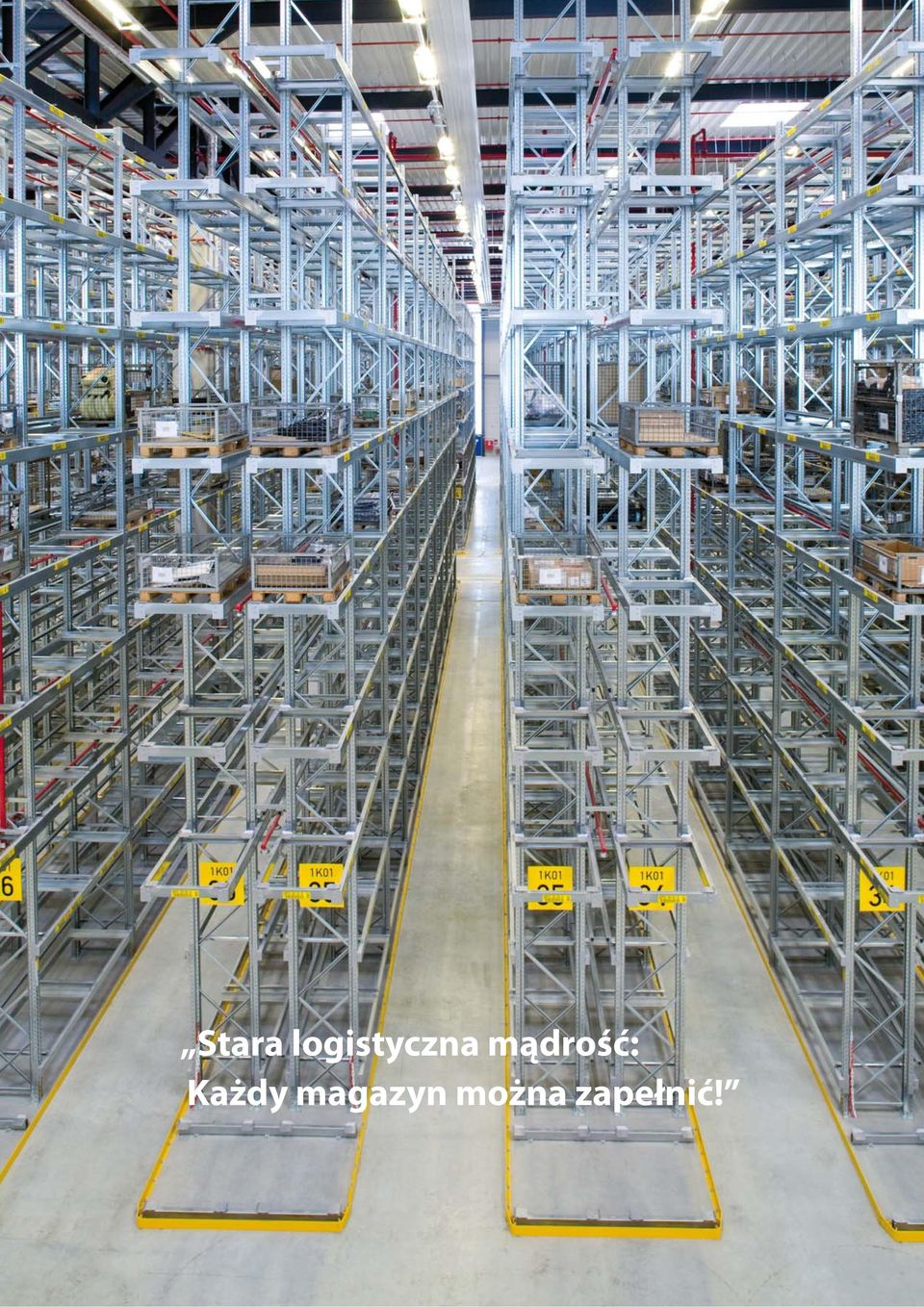

11 Stara logistyczna mądrość: Każdy magazyn można zapełnić!

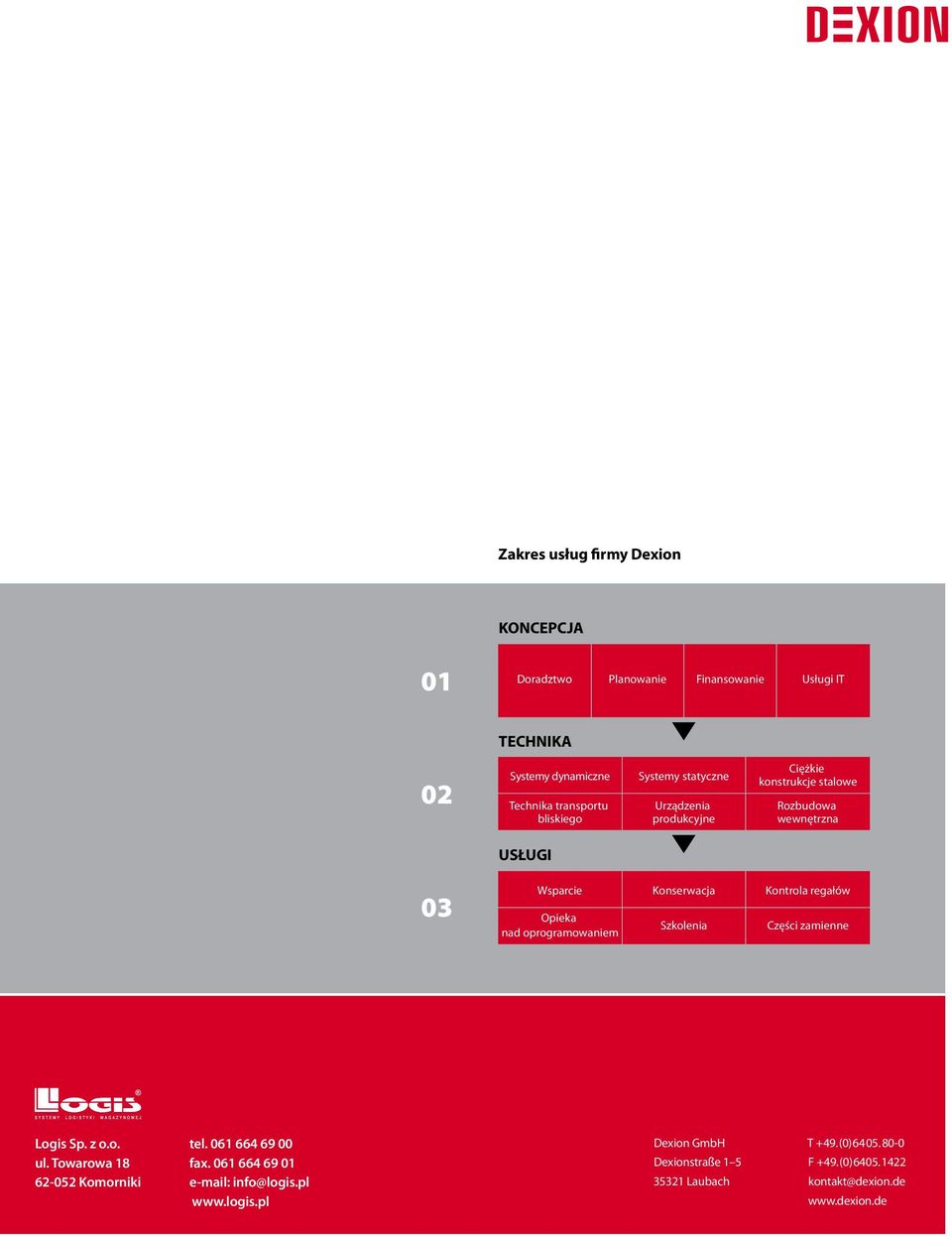

12 Zakres usług firmy Dexion KONCEPCJA 01 Doradztwo Planowanie Finansowanie Usługi IT TECHNIKA 02 Systemy dynamiczne Technika transportu bliskiego Systemy statyczne Urządzenia produkcyjne Ciężkie konstrukcje stalowe Rozbudowa wewnętrzna USŁUGI 03 Wsparcie Opieka nad oprogramowaniem Konserwacja Szkolenia Kontrola regałów Części zamienne Logis Sp. z o.o. ul. Towarowa Komorniki tel fax info@logis.pl Dexion GmbH Dexionstraße Laubach T +49.(0) F +49.(0) kontakt@dexion.de
