1 Nagłośnienia i instalacje i Instalacje db Technologies

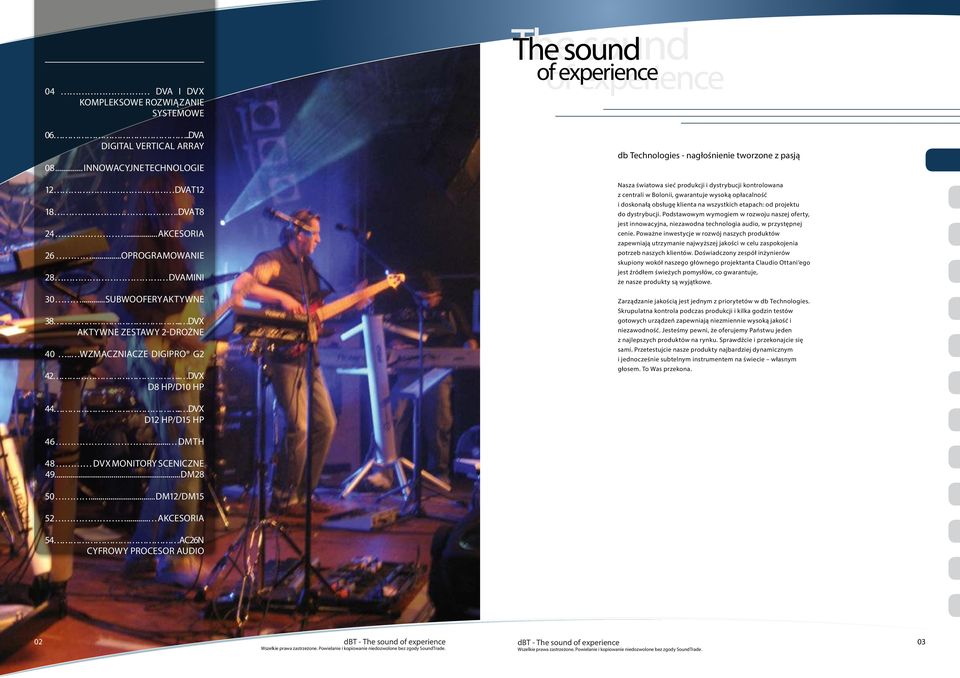

2 04 DVA I DVX KOMPLEKSOWE ROZWIĄZANIE SYSTEMOWE 06.. DVA DIGITAL VERTICAL ARRAY INNOWACYJNE TECHNOLOGIE 12 DVA T DVA T AKCESORIA 26...OPROGRAMOWANIE 28 DVA MINI SUBWOOFERY AKTYWNE 38.. DVX AKTYWNE ZESTAWY 2-DROŻNE 40.. WZMACZNIACZE DIGIPRO G DVX D8 HP/D10 HP The sound of experience of experience db Technologies - nagłośnienie tworzone z pasją Nasza światowa sieć produkcji i dystrybucji kontrolowana z centrali w Bolonii, gwarantuje wysoką opłacalność i doskonałą obsługę klienta na wszystkich etapach: od projektu do dystrybucji. Podstawowym wymogiem w rozwoju naszej oferty, jest innowacyjna, niezawodna technologia audio, w przystępnej cenie. Poważne inwestycje w rozwój naszych produktów zapewniają utrzymanie najwyższej jakości w celu zaspokojenia potrzeb naszych klientów. Doświadczony zespół inżynierów skupiony wokół naszego głównego projektanta Claudio Ottani ego jest źródłem świeżych pomysłów, co gwarantuje, że nasze produkty są wyjątkowe. Zarządzanie jakością jest jednym z priorytetów w db Technologies. Skrupulatna kontrola podczas produkcji i kilka godzin testów gotowych urządzeń zapewniają niezmiennie wysoką jakość i niezawodność. Jesteśmy pewni, że oferujemy Państwu jeden z najlepszych produktów na rynku. Sprawdźcie i przekonajcie się sami. Przetestujcie nasze produkty najbardziej dynamicznym i jednocześnie subtelnym instrumentem na świecie własnym głosem. To Was przekona DVX D12 HP/D15 HP DM TH 48 DVX MONITORY SCENICZNE 49...DM DM12/DM AKCESORIA 54 AC26N CYFROWY PROCESOR AUDIO 02 dbt - The sound of experience dbt - The sound of experience 03

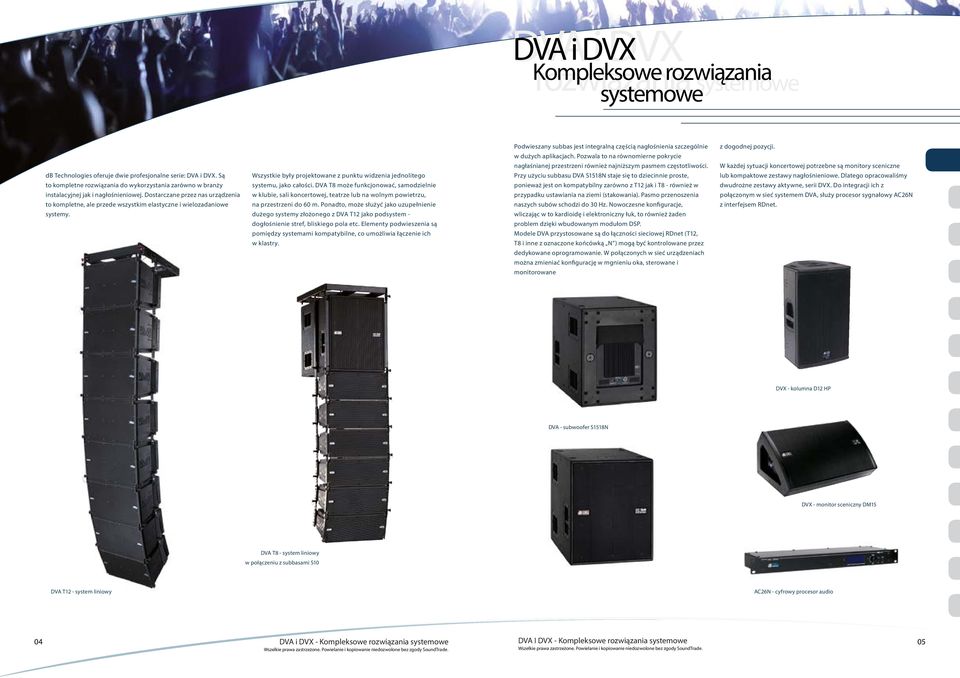

3 DVA i DVX i DVX Kompleksowe rozwiązania systemowe rozwiązania systemowe db Technologies oferuje dwie profesjonalne serie: DVA i DVX. Są to kompletne rozwiązania do wykorzystania zarówno w branży instalacyjnej jak i nagłośnieniowej. Dostarczane przez nas urządzenia to kompletne, ale przede wszystkim elastyczne i wielozadaniowe systemy. Wszystkie były projektowane z punktu widzenia jednolitego systemu, jako całości. DVA T8 może funkcjonować, samodzielnie w klubie, sali koncertowej, teatrze lub na wolnym powietrzu, na przestrzeni do 60 m. Ponadto, może służyć jako uzupełnienie dużego systemy złożonego z DVA T12 jako podsystem - dogłośnienie stref, bliskiego pola etc. Elementy podwieszenia są pomiędzy systemami kompatybilne, co umożliwia łączenie ich w klastry. Podwieszany subbas jest integralną częścią nagłośnienia szczególnie w dużych aplikacjach. Pozwala to na równomierne pokrycie nagłaśnianej przestrzeni również najniższym pasmem częstotliwości. Przy użyciu subbasu DVA S1518N staje się to dziecinnie proste, ponieważ jest on kompatybilny zarówno z T12 jak i T8 - również w przypadku ustawiania na ziemi (stakowania). Pasmo przenoszenia naszych subów schodzi do 30 Hz. Nowoczesne konfiguracje, wliczając w to kardioidę i elektroniczny łuk, to również żaden problem dzięki wbudowanym modułom DSP. Modele DVA przystosowane są do łączności sieciowej RDnet (T12, T8 i inne z oznaczone końcówką N ) mogą być kontrolowane przez dedykowane oprogramowanie. W połączonych w sieć urządzeniach można zmieniać konfigurację w mgnieniu oka, sterowane i monitorowane z dogodnej pozycji. W każdej sytuacji koncertowej potrzebne są monitory sceniczne lub kompaktowe zestawy nagłośnieniowe. Dlatego opracowaliśmy dwudrożne zestawy aktywne, serii DVX. Do integracji ich z połączonym w sieć systemem DVA, służy procesor sygnałowy AC26N z interfejsem RDnet. DVX - kolumna D12 HP DVA - subwoofer S1518N DVX - monitor sceniczny DM15 DVA T8 - system liniowy w połączeniu z subbasami S10 DVA T12 - system liniowy AC26N - cyfrowy procesor audio 04 DVA i DVX - Kompleksowe rozwiązania systemowe DVA I DVX - Kompleksowe rozwiązania systemowe 05

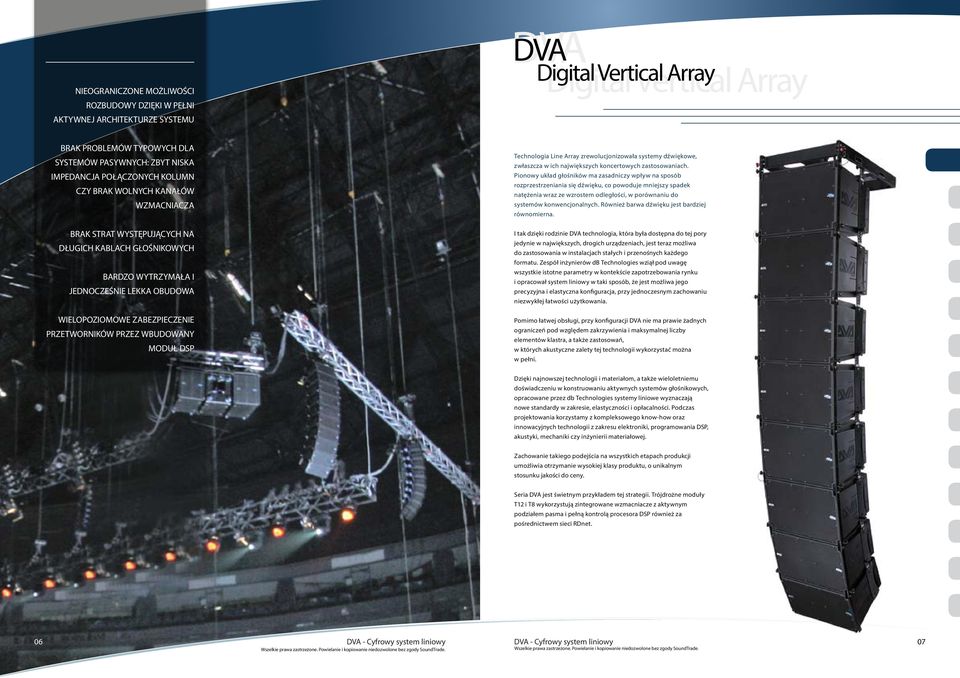

4 NIEOGRANICZONE MOŻLIWOŚCI ROZBUDOWY DZIĘKI W PEŁNI AKTYWNEJ ARCHITEKTURZE SYSTEMU DVA Digital Vertical Array Digital Vertical Array BRAK PROBLEMÓW TYPOWYCH DLA SYSTEMÓW PASYWNYCH: ZBYT NISKA IMPEDANCJA POŁĄCZONYCH KOLUMN CZY BRAK WOLNYCH KANAŁÓW WZMACNIACZA BRAK STRAT WYSTĘPUJĄCYCH NA DŁUGICH KABLACH GŁOŚNIKOWYCH BARDZO WYTRZYMAŁA I JEDNOCZEŚNIE LEKKA OBUDOWA WIELOPOZIOMOWE ZABEZPIECZENIE PRZETWORNIKÓW PRZEZ WBUDOWANY MODUŁ DSP Technologia Line Array zrewolucjonizowała systemy dźwiękowe, zwłaszcza w ich największych koncertowych zastosowaniach. Pionowy układ głośników ma zasadniczy wpływ na sposób rozprzestrzeniania się dźwięku, co powoduje mniejszy spadek natężenia wraz ze wzrostem odległości, w porównaniu do systemów konwencjonalnych. Również barwa dźwięku jest bardziej równomierna. I tak dzięki rodzinie DVA technologia, która była dostępna do tej pory jedynie w największych, drogich urządzeniach, jest teraz możliwa do zastosowania w instalacjach stałych i przenośnych każdego formatu. Zespół inżynierów db Technologies wziął pod uwagę wszystkie istotne parametry w kontekście zapotrzebowania rynku i opracował system liniowy w taki sposób, że jest możliwa jego precyzyjna i elastyczna konfiguracja, przy jednoczesnym zachowaniu niezwykłej łatwości użytkowania. Pomimo łatwej obsługi, przy konfiguracji DVA nie ma prawie żadnych ograniczeń pod względem zakrzywienia i maksymalnej liczby elementów klastra, a także zastosowań, w których akustyczne zalety tej technologii wykorzystać można w pełni. Dzięki najnowszej technologii i materiałom, a także wieloletniemu doświadczeniu w konstruowaniu aktywnych systemów głośnikowych, opracowane przez db Technologies systemy liniowe wyznaczają nowe standardy w zakresie, elastyczności i opłacalności. Podczas projektowania korzystamy z kompleksowego know-how oraz innowacyjnych technologii z zakresu elektroniki, programowania DSP, akustyki, mechaniki czy inżynierii materiałowej. Zachowanie takiego podejścia na wszystkich etapach produkcji umożliwia otrzymanie wysokiej klasy produktu, o unikalnym stosunku jakości do ceny. Seria DVA jest świetnym przykładem tej strategii. Trójdrożne moduły T12 i T8 wykorzystują zintegrowane wzmacniacze z aktywnym podziałem pasma i pełną kontrolą procesora DSP również za pośrednictwem sieci RDnet. 06 DVA - Cyfrowy system liniowy DVA - Cyfrowy system liniowy 07

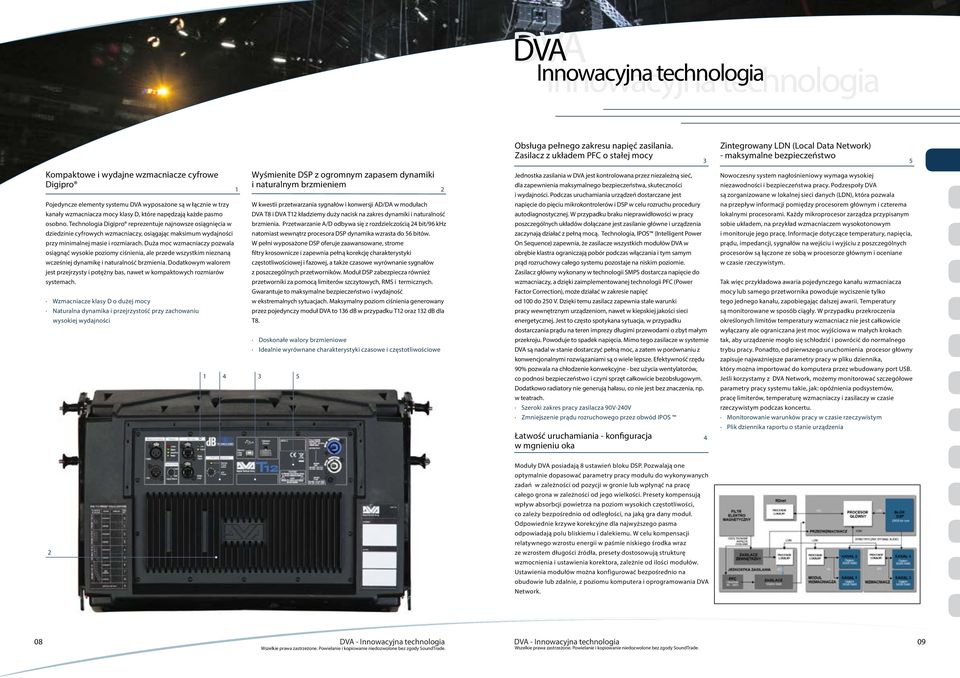

5 DVA Innowacyjna technologia Innowacyjna technologia Kompaktowe i wydajne wzmacniacze cyfrowe Digipro Pojedyncze elementy systemu DVA wyposażone są w łącznie w trzy kanały wzmacniacza mocy klasy D, które napędzają każde pasmo osobno. Technologia Digipro reprezentuje najnowsze osiągnięcia w dziedzinie cyfrowych wzmacniaczy, osiągając maksimum wydajności przy minimalnej masie i rozmiarach. Duża moc wzmacniaczy pozwala osiągnąć wysokie poziomy ciśnienia, ale przede wszystkim nieznaną wcześniej dynamikę i naturalność brzmienia. Dodatkowym walorem jest przejrzysty i potężny bas, nawet w kompaktowych rozmiarów systemach. Wzmacniacze klasy D o dużej mocy Naturalna dynamika i przejrzystość przy zachowaniu wysokiej wydajności Wyśmienite DSP z ogromnym zapasem dynamiki i naturalnym brzmieniem W kwestii przetwarzania sygnałów i konwersji AD/DA w modułach DVA T8 i DVA T12 kładziemy duży nacisk na zakres dynamiki i naturalność brzmienia. Przetwarzanie A/D odbywa się z rozdzielczością 24 bit/96 khz natomiast wewnątrz procesora DSP dynamika wzrasta do 56 bitów. W pełni wyposażone DSP oferuje zaawansowane, strome filtry krosownicze i zapewnia pełną korekcję charakterystyki częstotliwościowej i fazowej, a także czasowe wyrównanie sygnałów z poszczególnych przetworników. Moduł DSP zabezpiecza również przetworniki za pomocą limiterów szczytowych, RMS i termicznych. Gwarantuje to maksymalne bezpieczeństwo i wydajność w ekstremalnych sytuacjach. Maksymalny poziom ciśnienia generowany przez pojedynczy moduł DVA to 136 db w przypadku T12 oraz 132 db dla T8. Doskonałe walory brzmieniowe Idealnie wyrównane charakterystyki czasowe i częstotliwościowe Obsługa pełnego zakresu napięć zasilania. Zasilacz z układem PFC o stałej mocy Jednostka zasilania w DVA jest kontrolowana przez niezależną sieć, dla zapewnienia maksymalnego bezpieczeństwa, skuteczności i wydajności. Podczas uruchamiania urządzeń dostarczane jest napięcie do pięciu mikrokontrolerów i DSP w celu rozruchu procedury autodiagnostycznej. W przypadku braku nieprawidłowości w pracy poszczególnych układów dołączane jest zasilanie główne i urządzenia zaczynają działać z pełną mocą. Technologia, IPOS (Intelligent Power On Sequence) zapewnia, że zasilacze wszystkich modułów DVA w obrębie klastra ograniczają pobór podczas włączania i tym samym prąd rozruchowy całego systemu pozostaje na niskim poziomie. Zasilacz główny wykonany w technologii SMPS dostarcza napięcie do wzmacniaczy, a dzięki zaimplementowanej technologii PFC (Power Factor Correction), może działać w zakresie napięć od 100 do 250 V. Dzięki temu zasilacz zapewnia stałe warunki pracy wewnętrznym urządzeniom, nawet w kiepskiej jakości sieci energetycznej. Jest to często spotykana sytuacja, w przypadku dostarczania prądu na teren imprezy długimi przewodami o zbyt małym przekroju. Powoduje to spadek napięcia. Mimo tego zasilacze w systemie DVA są nadal w stanie dostarczyć pełną moc, a zatem w porównaniu z konwencjonalnymi rozwiązaniami są o wiele lepsze. Efektywność rzędu 90% pozwala na chłodzenie konwekcyjne - bez użycia wentylatorów, co podnosi bezpieczeństwo i czyni sprzęt całkowicie bezobsługowym. Dodatkowo radiatory nie generują hałasu, co nie jest bez znaczenia, np. w teatrach. Szeroki zakres pracy zasilacza 90V-240V Zmniejszenie prądu rozruchowego przez obwód IPOS Łatwość uruchamiania - konfiguracja w mgnieniu oka Zintegrowany LDN (Local Data Network) - maksymalne bezpieczeństwo Nowoczesny system nagłośnieniowy wymaga wysokiej niezawodności i bezpieczeństwa pracy. Podzespoły DVA są zorganizowane w lokalnej sieci danych (LDN), która pozwala na przepływ informacji pomiędzy procesorem głównym i czterema lokalnymi procesorami. Każdy mikroprocesor zarządza przypisanym sobie układem, na przykład wzmacniaczem wysokotonowym i monitoruje jego pracę. Informacje dotyczące temperatury, napięcia, prądu, impedancji, sygnałów na wejściu i wyjściu z poszczególnych procesorów są łączone ze sobą w procesorze głównym i oceniane w czasie rzeczywistym. Tak więc przykładowa awaria pojedynczego kanału wzmacniacza mocy lub samego przetwornika powoduje wyciszenie tylko tego jednego kanału, zapobiegając dalszej awarii. Temperatury są monitorowane w sposób ciągły. W przypadku przekroczenia określonych limitów temperatury wzmacniacz nie jest całkowicie wyłączany ale ograniczana jest moc wyjściowa w małych krokach tak, aby urządzenie mogło się schłodzić i powrócić do normalnego trybu pracy. Ponadto, od pierwszego uruchomienia procesor główny zapisuje najważniejsze parametry pracy w pliku dziennika, który można importować do komputera przez wbudowany port USB. Jeśli korzystamy z DVA Network, możemy monitorować szczegółowe parametry pracy systemu takie, jak: opóźnienia podsystemów, pracę limiterów, temperaturę wzmacniaczy i zasilaczy w czasie rzeczywistym podczas koncertu. Monitorowanie warunków pracy w czasie rzeczywistym Plik dziennika raportu o stanie urządzenia 2 Moduły DVA posiadają 8 ustawień bloku DSP. Pozwalają one optymalnie dopasować parametry pracy modułu do wykonywanych zadań w zależności od pozycji w gronie lub wpłynąć na pracę całego grona w zależności od jego wielkości. Presety kompensują wpływ absorbcji powietrza na poziom wysokich częstotliwości, co zależy bezpośrednio od odległości, na jaką gra dany moduł. Odpowiednie krzywe korekcyjne dla najwyższego pasma odpowiadają polu bliskiemu i dalekiemu. W celu kompensacji relatywnego wzrostu energii w paśmie niskiego środka wraz ze wzrostem długości źródła, presety dostosowują strukturę wzmocnienia i ustawienia korektora, zależnie od ilości modułów. Ustawienia modułów można konfigurować bezpośrednio na obudowie lub zdalnie, z poziomu komputera i oprogramowania DVA Network. 08 DVA - Innowacyjna technologia DVA - Innowacyjna technologia 09

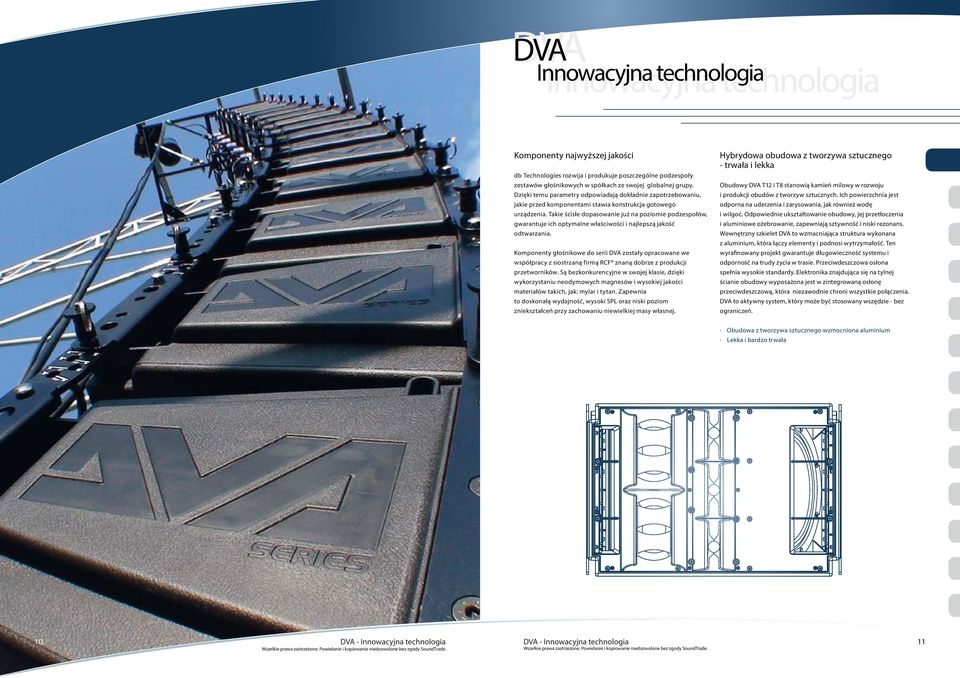

6 DVA Innowacyjna technologia Innowacyjna technologia Komponenty najwyższej jakości db Technologies rozwija i produkuje poszczególne podzespoły zestawów głośnikowych w spółkach ze swojej globalnej grupy. Dzięki temu parametry odpowiadają dokładnie zapotrzebowaniu, jakie przed komponentami stawia konstrukcja gotowego urządzenia. Takie ścisłe dopasowanie już na poziomie podzespołów, gwarantuje ich optymalne właściwości i najlepszą jakość odtwarzania. Komponenty głośnikowe do serii DVA zostały opracowane we współpracy z siostrzaną firmą RCF znaną dobrze z produkcji przetworników. Są bezkonkurencyjne w swojej klasie, dzięki wykorzystaniu neodymowych magnesów i wysokiej jakości materiałów takich, jak: mylar i tytan. Zapewnia to doskonałą wydajność, wysoki SPL oraz niski poziom zniekształceń przy zachowaniu niewielkiej masy własnej. Hybrydowa obudowa z tworzywa sztucznego - trwała i lekka Obudowy DVA T12 i T8 stanowią kamień milowy w rozwoju i produkcji obudów z tworzyw sztucznych. Ich powierzchnia jest odporna na uderzenia i zarysowania, jak również wodę i wilgoć. Odpowiednie ukształtowanie obudowy, jej przetłoczenia i aluminiowe ożebrowanie, zapewniają sztywność i niski rezonans. Wewnętrzny szkielet DVA to wzmacniająca struktura wykonana z aluminium, która łączy elementy i podnosi wytrzymałość. Ten wyrafinowany projekt gwarantuje długowieczność systemu i odporność na trudy życia w trasie. Przeciwdeszczowa osłona spełnia wysokie standardy. Elektronika znajdująca się na tylnej ścianie obudowy wyposażona jest w zintegrowaną osłonę przeciwdeszczową, która niezawodnie chroni wszystkie połączenia. DVA to aktywny system, który może być stosowany wszędzie - bez ograniczeń. Obudowa z tworzywa sztucznego wzmocniona aluminium Lekka i bardzo trwała 10 DVA - Innowacyjna technologia DVA - Innowacyjna technologia 11

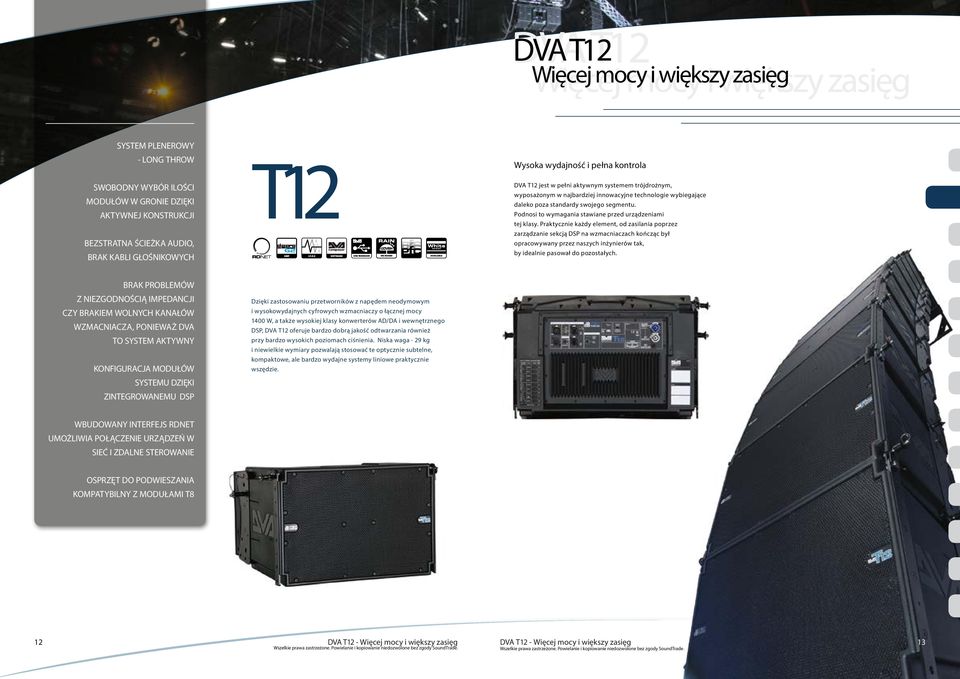

7 DVA T12 T12 Więcej mocy i większy zasięg Więcej mocy i większy zasięg SYSTEM PLENEROWY - LONG THROW SWOBODNY WYBÓR ILOŚCI MODUŁÓW W GRONIE DZIĘKI AKTYWNEJ KONSTRUKCJI BEZSTRATNA ŚCIEŻKA AUDIO, BRAK KABLI GŁOŚNIKOWYCH T12 Wysoka wydajność i pełna kontrola DVA T12 jest w pełni aktywnym systemem trójdrożnym, wyposażonym w najbardziej innowacyjne technologie wybiegające daleko poza standardy swojego segmentu. Podnosi to wymagania stawiane przed urządzeniami tej klasy. Praktycznie każdy element, od zasilania poprzez zarządzanie sekcją DSP na wzmacniaczach kończąc był opracowywany przez naszych inżynierów tak, by idealnie pasował do pozostałych. BRAK PROBLEMÓW Z NIEZGODNOŚCIĄ IMPEDANCJI CZY BRAKIEM WOLNYCH KANAŁÓW WZMACNIACZA, PONIEWAŻ DVA TO SYSTEM AKTYWNY KONFIGURACJA MODUŁÓW SYSTEMU DZIĘKI ZINTEGROWANEMU DSP Dzięki zastosowaniu przetworników z napędem neodymowym i wysokowydajnych cyfrowych wzmacniaczy o łącznej mocy 1400 W, a także wysokiej klasy konwerterów AD/DA i wewnętrznego DSP, DVA T12 oferuje bardzo dobrą jakość odtwarzania również przy bardzo wysokich poziomach ciśnienia. Niska waga - 29 kg i niewielkie wymiary pozwalają stosować te optycznie subtelne, kompaktowe, ale bardzo wydajne systemy liniowe praktycznie wszędzie. WBUDOWANY INTERFEJS RDNET UMOŻLIWIA POŁĄCZENIE URZĄDZEŃ W SIEĆ I ZDALNE STEROWANIE OSPRZĘT DO PODWIESZANIA KOMPATYBILNY Z MODUŁAMI T8 12 DVA T12 - Więcej mocy i większy zasięg DVA T12 - Więcej mocy i większy zasięg 13

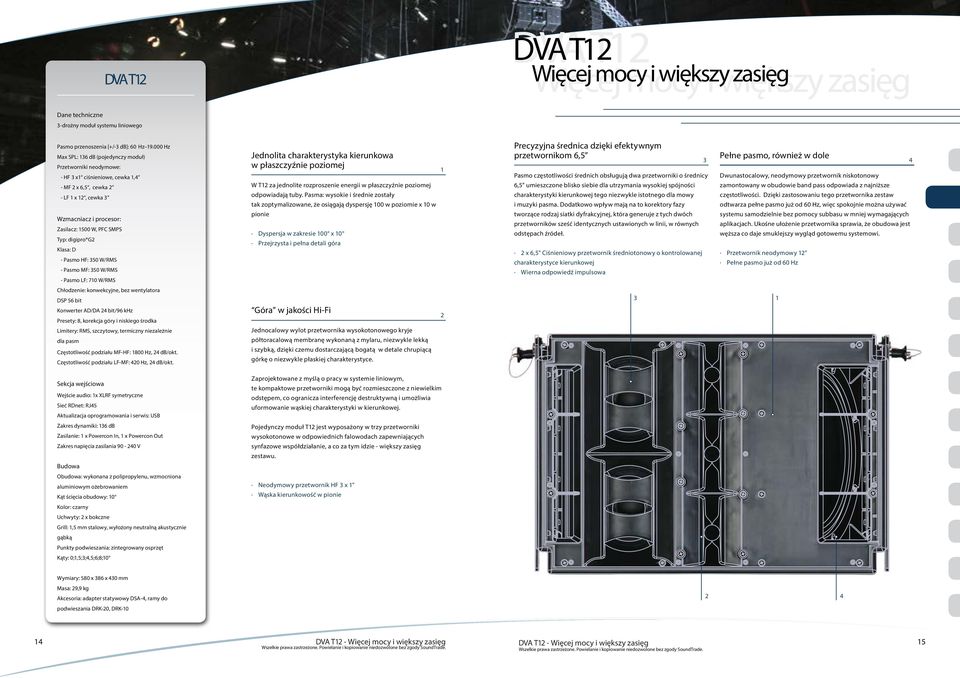

8 DVA T12 DVA T12 T12 Więcej mocy i większy zasięg Więcej mocy i większy zasięg Dane techniczne 3-drożny moduł systemu liniowego Pasmo przenoszenia [+/-3 db]: 60 Hz Hz Max SPL: 136 db (pojedynczy moduł) Przetworniki neodymowe: - HF 3 x1 ciśnieniowe, cewka 1,4 - MF 2 x 6,5, cewka 2 - LF 1 x 12, cewka 3 Wzmacniacz i procesor: Zasilacz: 1500 W, PFC SMPS Typ: digipro G2 Klasa: D - Pasmo HF: 350 W/RMS - Pasmo MF: 350 W/RMS - Pasmo LF: 710 W/RMS Jednolita charakterystyka kierunkowa w płaszczyźnie poziomej W T12 za jednolite rozproszenie energii w płaszczyźnie poziomej odpowiadają tuby. Pasma: wysokie i średnie zostały tak zoptymalizowane, że osiągają dyspersję 100 w poziomie x 10 w pionie Dyspersja w zakresie 100 x 10 Przejrzysta i pełna detali góra 1 Precyzyjna średnica dzięki efektywnym przetwornikom 6,5 Pasmo częstotliwości średnich obsługują dwa przetworniki o średnicy 6,5 umieszczone blisko siebie dla utrzymania wysokiej spójności charakterystyki kierunkowej tego niezwykle istotnego dla mowy i muzyki pasma. Dodatkowo wpływ mają na to korektory fazy tworzące rodzaj siatki dyfrakcyjnej, która generuje z tych dwóch przetworników sześć identycznych ustawionych w linii, w równych odstępach źródeł. 2 x 6,5" Ciśnieniowy przetwornik średniotonowy o kontrolowanej charakterystyce kierunkowej Wierna odpowiedź impulsowa 3 Pełne pasmo, również w dole Dwunastocalowy, neodymowy przetwornik niskotonowy zamontowany w obudowie band pass odpowiada z najniższe częstotliwości. Dzięki zastosowaniu tego przetwornika zestaw odtwarza pełne pasmo już od 60 Hz, więc spokojnie można używać systemu samodzielnie bez pomocy subbasu w mniej wymagających aplikacjach. Ukośne ułożenie przetwornika sprawia, że obudowa jest węższa co daje smuklejszy wygląd gotowemu systemowi. Przetwornik neodymowy 12" Pełne pasmo już od 60 Hz 4 DSP 56 bit Konwerter AD/DA 24 bit/96 khz Presety: 8, korekcja góry i niskiego środka Limitery: RMS, szczytowy, termiczny niezależnie dla pasm Częstotliwość podziału MF-HF: 1800 Hz, 24 db/okt. Częstotliwość podziału LF-MF: 420 Hz, 24 db/okt. Góra w jakości Hi-Fi Jednocalowy wylot przetwornika wysokotonowego kryje półtoracalową membranę wykonaną z mylaru, niezwykle lekką i szybką, dzięki czemu dostarczającą bogatą w detale chrupiącą górkę o niezwykle płaskiej charakterystyce Wejście audio: 1x XLRF symetryczne Sieć RDnet: RJ45 Aktualizacja oprogramowania i serwis: USB Zakres dynamiki: 136 db Zasilanie: 1 x Powercon In, 1 x Powercon Out Zakres napięcia zasilania V Obudowa: wykonana z polipropylenu, wzmocniona aluminiowym ożebrowaniem Kąt ścięcia obudowy: 10 Kolor: czarny Uchwyty: 2 x bokczne Grill: 1,5 mm stalowy, wyłożony neutralną akustycznie gąbką Punkty podwieszania: zintegrowany osprzęt Kąty: 0;1,5;3;4,5;6;8;10 Zaprojektowane z myślą o pracy w systemie liniowym, te kompaktowe przetworniki mogą być rozmieszczone z niewielkim odstępem, co ogranicza interferencję destruktywną i umożliwia uformowanie wąskiej charakterystyki w kierunkowej. Pojedynczy moduł T12 jest wyposażony w trzy przetworniki wysokotonowe w odpowiednich falowodach zapewniających synfazowe współdziałanie, a co za tym idzie - większy zasięg zestawu. Neodymowy przetwornik HF 3 x 1" Wąska kierunkowość w pionie Wymiary: 580 x 386 x 430 mm Masa: 29,9 kg Akcesoria: adapter statywowy DSA-4, ramy do podwieszania DRK-20, DRK DVA T12 - Więcej mocy i większy zasięg DVA T12 - Więcej mocy i większy zasięg 15

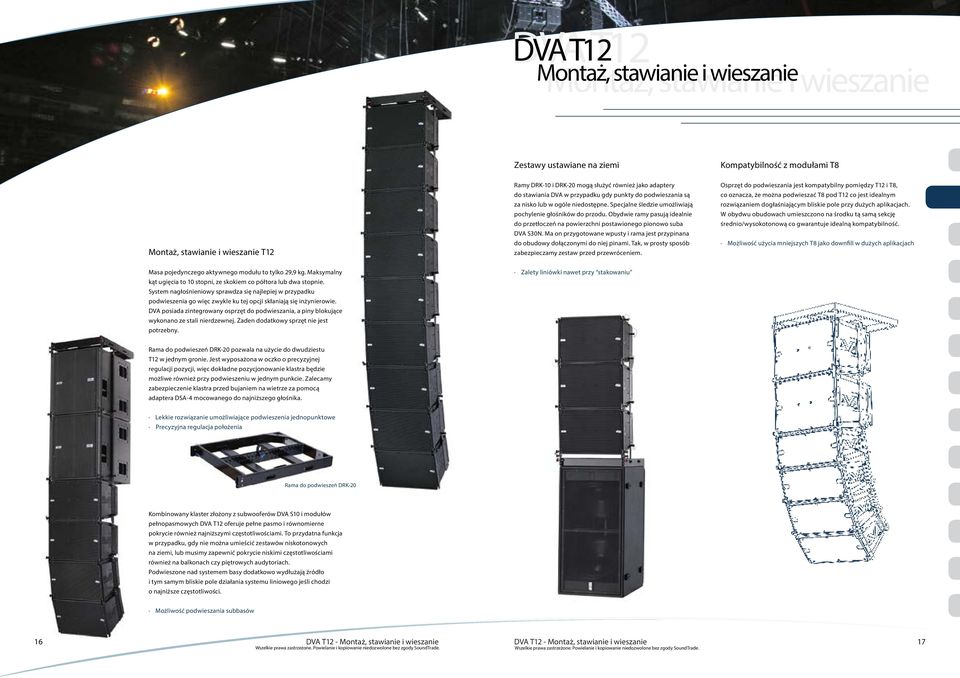

9 DVA T12 T12 Montaż, stawianie i wieszanie Montaż, stawianie i wieszanie Zestawy ustawiane na ziemi Kompatybilność z modułami T8 Montaż, stawianie i wieszanie T12 Ramy DRK-10 i DRK-20 mogą służyć również jako adaptery do stawiania DVA w przypadku gdy punkty do podwieszania są za nisko lub w ogóle niedostępne. Specjalne śledzie umożliwiają pochylenie głośników do przodu. Obydwie ramy pasują idealnie do przetłoczeń na powierzchni postawionego pionowo suba DVA S30N. Ma on przygotowane wpusty i rama jest przypinana do obudowy dołączonymi do niej pinami. Tak, w prosty sposób zabezpieczamy zestaw przed przewróceniem. Osprzęt do podwieszania jest kompatybilny pomiędzy T12 i T8, co oznacza, że można podwieszać T8 pod T12 co jest idealnym rozwiązaniem dogłaśniającym bliskie pole przy dużych aplikacjach. W obydwu obudowach umieszczono na środku tą samą sekcję średnio/wysokotonową co gwarantuje idealną kompatybilność. Możliwość użycia mniejszych T8 jako downfill w dużych aplikacjach Masa pojedynczego aktywnego modułu to tylko 29,9 kg. Maksymalny kąt ugięcia to 10 stopni, ze skokiem co półtora lub dwa stopnie. System nagłośnieniowy sprawdza się najlepiej w przypadku podwieszenia go więc zwykle ku tej opcji skłaniają się inżynierowie. DVA posiada zintegrowany osprzęt do podwieszania, a piny blokujące wykonano ze stali nierdzewnej. Żaden dodatkowy sprzęt nie jest potrzebny. Zalety liniówki nawet przy stakowaniu Rama do podwieszeń DRK-20 pozwala na użycie do dwudziestu T12 w jednym gronie. Jest wyposażona w oczko o precyzyjnej regulacji pozycji, więc dokładne pozycjonowanie klastra będzie możliwe również przy podwieszeniu w jednym punkcie. Zalecamy zabezpieczenie klastra przed bujaniem na wietrze za pomocą adaptera DSA-4 mocowanego do najniższego głośnika. Lekkie rozwiązanie umożliwiające podwieszenia jednopunktowe Precyzyjna regulacja położenia Rama do podwieszeń DRK-20 Kombinowany klaster złożony z subwooferów DVA S10 i modułów pełnopasmowych DVA T12 oferuje pełne pasmo i równomierne pokrycie również najniższymi częstotliwościami. To przydatna funkcja w przypadku, gdy nie można umieścić zestawów niskotonowych na ziemi, lub musimy zapewnić pokrycie niskimi częstotliwościami również na balkonach czy piętrowych audytoriach. Podwieszone nad systemem basy dodatkowo wydłużają źródło i tym samym bliskie pole działania systemu liniowego jeśli chodzi o najniższe częstotliwości. Możliwość podwieszania subbasów 16 DVA T12 - Montaż, stawianie i wieszanie DVA T12 - Montaż, stawianie i wieszanie 17

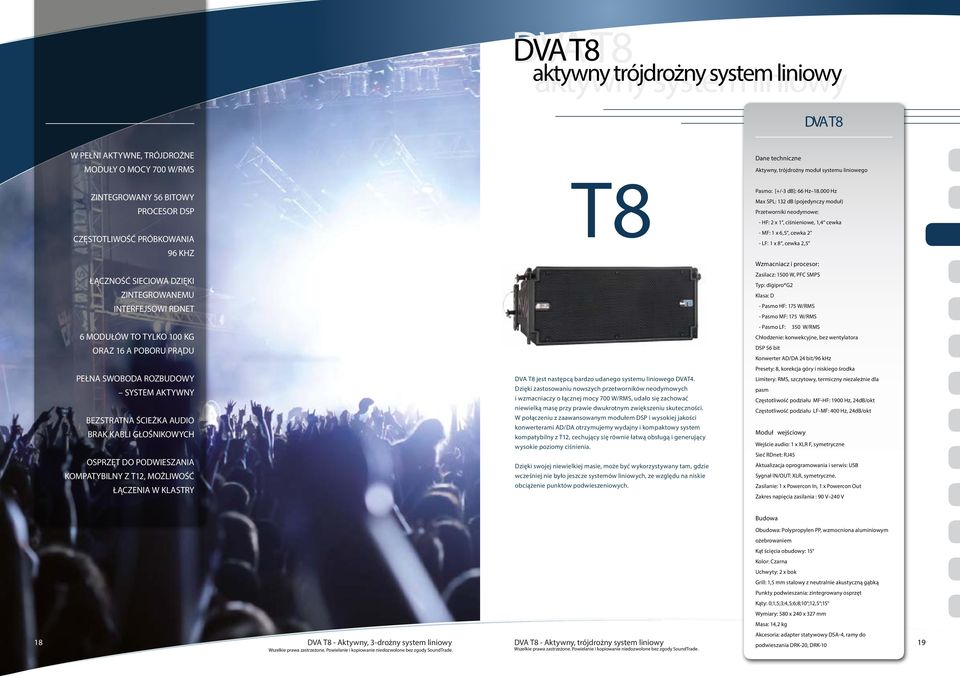

10 DVA T8 T8 aktywny trójdrożny system liniowy aktywny system liniowy DVA T8 W PEŁNI AKTYWNE, TRÓJDROŻNE MODUŁY O MOCY 700 W/RMS ZINTEGROWANY 56 BITOWY PROCESOR DSP CZĘSTOTLIWOŚĆ PRÓBKOWANIA 96 KHZ ŁĄCZNOŚĆ SIECIOWA DZIĘKI ZINTEGROWANEMU INTERFEJSOWI RDNET 6 MODUŁÓW TO TYLKO 100 KG ORAZ 16 A POBORU PRĄDU PEŁNA SWOBODA ROZBUDOWY SYSTEM AKTYWNY BEZSTRATNA ŚCIEŻKA AUDIO BRAK KABLI GŁOŚNIKOWYCH OSPRZĘT DO PODWIESZANIA KOMPATYBILNY Z T12, MOŻLIWOŚĆ ŁĄCZENIA W KLASTRY T8 DVA T8 jest następcą bardzo udanego systemu liniowego DVAT4. Dzięki zastosowaniu nowszych przetworników neodymowych i wzmacniaczy o łącznej mocy 700 W/RMS, udało się zachować niewielką masę przy prawie dwukrotnym zwiększeniu skuteczności. W połączeniu z zaawansowanym modułem DSP i wysokiej jakości konwerterami AD/DA otrzymujemy wydajny i kompaktowy system kompatybilny z T12, cechujący się równie łatwą obsługą i generujący wysokie poziomy ciśnienia. Dzięki swojej niewielkiej masie, może być wykorzystywany tam, gdzie wcześniej nie było jeszcze systemów liniowych, ze względu na niskie obciążenie punktów podwieszeniowych. Dane techniczne Aktywny, trójdrożny moduł systemu liniowego Pasmo: [+/-3 db]: 66 Hz Hz Max SPL: 132 db (pojedynczy moduł) Przetworniki neodymowe: - HF: 2 x 1, ciśnieniowe, 1,4 cewka - MF: 1 x 6,5, cewka 2 - LF: 1 x 8, cewka 2,5 Wzmacniacz i procesor: Zasilacz: 1500 W, PFC SMPS Typ: digipro G2 Klasa: D - Pasmo HF: 175 W/RMS - Pasmo MF: 175 W/RMS - Pasmo LF: 350 W/RMS DSP 56 bit Konwerter AD/DA 24 bit/96 khz Presety: 8, korekcja góry i niskiego środka Limitery: RMS, szczytowy, termiczny niezależnie dla pasm Częstotliwość podziału MF-HF: 1900 Hz, 24dB/okt Częstotliwość podziału LF-MF: 400 Hz, 24dB/okt Moduł wejściowy Wejście audio: 1 x XLR F, symetryczne Sieć RDnet: RJ45 Aktualizacja oprogramowania i serwis: USB Sygnał IN/OUT: XLR, symetryczne. Zasilanie: 1 x Powercon In, 1 x Powercon Out Zakres napięcia zasilania : 90 V 240 V 18 DVA T8 - Aktywny, 3-drożny system liniowy DVA T8 - Aktywny, trójdrożny system liniowy Obudowa: Polypropylen PP, wzmocniona aluminiowym ożebrowaniem Kąt ścięcia obudowy: 15 Kolor: Czarna Uchwyty: 2 x bok Grill: 1,5 mm stalowy z neutralnie akustyczną gąbką Punkty podwieszania: zintegrowany osprzęt Kąty: 0;1,5;3;4,5;6;8;10 ;12,5 ;15 Wymiary: 580 x 240 x 327 mm Masa: 14,2 kg Akcesoria: adapter statywowy DSA-4, ramy do podwieszania DRK-20, DRK-10 19

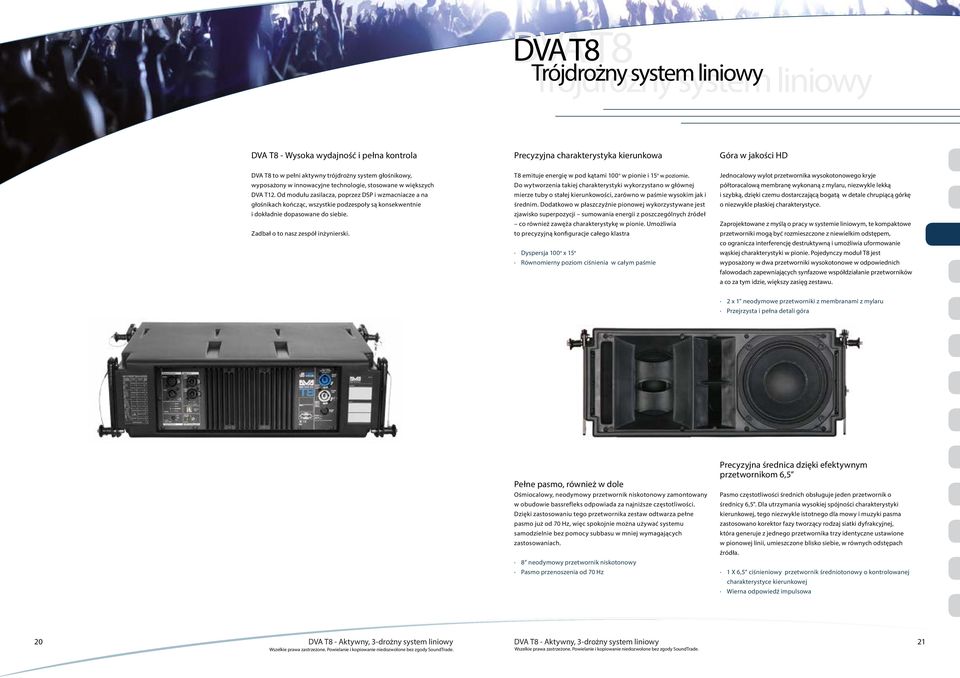

11 DVA T8 T8 Trójdrożny system liniowy Trójdrożny system liniowy DVA T8 - Wysoka wydajność i pełna kontrola Precyzyjna charakterystyka kierunkowa Góra w jakości HD DVA T8 to w pełni aktywny trójdrożny system głośnikowy, wyposażony w innowacyjne technologie, stosowane w większych DVA T12. Od modułu zasilacza, poprzez DSP i wzmacniacze a na głośnikach kończąc, wszystkie podzespoły są konsekwentnie i dokładnie dopasowane do siebie. Zadbał o to nasz zespół inżynierski. T8 emituje energię w pod kątami 100 w pionie i 15 w poziomie. Do wytworzenia takiej charakterystyki wykorzystano w głównej mierze tuby o stałej kierunkowości, zarówno w paśmie wysokim jak i średnim. Dodatkowo w płaszczyźnie pionowej wykorzystywane jest zjawisko superpozycji sumowania energii z poszczególnych źródeł co również zawęża charakterystykę w pionie. Umożliwia to precyzyjną konfiguracje całego klastra Dyspersja 100 x 15 Równomierny poziom ciśnienia w całym paśmie Jednocalowy wylot przetwornika wysokotonowego kryje półtoracalową membranę wykonaną z mylaru, niezwykle lekką i szybką, dzięki czemu dostarczającą bogatą w detale chrupiącą górkę o niezwykle płaskiej charakterystyce. Zaprojektowane z myślą o pracy w systemie liniowym, te kompaktowe przetworniki mogą być rozmieszczone z niewielkim odstępem, co ogranicza interferencję destruktywną i umożliwia uformowanie wąskiej charakterystyki w pionie. Pojedynczy moduł T8 jest wyposażony w dwa przetworniki wysokotonowe w odpowiednich falowodach zapewniających synfazowe współdziałanie przetworników a co za tym idzie, większy zasięg zestawu. 2 x 1 neodymowe przetworniki z membranami z mylaru Przejrzysta i pełna detali góra Pełne pasmo, również w dole Ośmiocalowy, neodymowy przetwornik niskotonowy zamontowany w obudowie bassrefleks odpowiada za najniższe częstotliwości. Dzięki zastosowaniu tego przetwornika zestaw odtwarza pełne pasmo już od 70 Hz, więc spokojnie można używać systemu samodzielnie bez pomocy subbasu w mniej wymagających zastosowaniach. 8 neodymowy przetwornik niskotonowy Pasmo przenoszenia od 70 Hz Precyzyjna średnica dzięki efektywnym przetwornikom 6,5 Pasmo częstotliwości średnich obsługuje jeden przetwornik o średnicy 6,5. Dla utrzymania wysokiej spójności charakterystyki kierunkowej, tego niezwykle istotnego dla mowy i muzyki pasma zastosowano korektor fazy tworzący rodzaj siatki dyfrakcyjnej, która generuje z jednego przetwornika trzy identyczne ustawione w pionowej linii, umieszczone blisko siebie, w równych odstępach źródła. 1 X 6,5 ciśnieniowy przetwornik średniotonowy o kontrolowanej charakterystyce kierunkowej Wierna odpowiedź impulsowa 20 DVA T8 - Aktywny, 3-drożny system liniowy DVA T8 - Aktywny, 3-drożny system liniowy 21

12 DVA T8 T8 Montaż, stawianie i wieszanie Montaż, stawianie i wieszanie DVA T8 jest wyposażona w zintegrowany osprzęt do podwieszania. Pozwala na łączenie zestawów pod kątem od zera do piętnastu stopni z krokiem 1,5 stopnia. Optymalne parametry pracy systemu liniowego wymagają jego podwieszenia. Dzięki ramom DRK-10 możemy podwiesić do szesnastu modułów T8. W przypadku ramy DRK-20 możemy budować większe systemy, z uwzględnieniem podwieszanych subbasów. Stackowanie systemu na subwooferach W przypadku, gdy nie mamy do dyspozycji punktów do podwieszenia, lub pomieszczenie jest zwyczajnie zbyt niskie, możemy bezpiecznie ustawić system na subbasach. Ramy DRK są do tego przystosowane. Dają możliwość zabezpieczenia przed przewróceniem przez przypięcie ramy do suba za pomocą pinów. Umożliwia również pochylenie zestawu do przodu, maksymalnie o 7,5 stopnia. Kompatybilny z DVA T12 DVA T8 jest akustycznie i mechanicznie kompatybilne z DVA T12. Pozwala to na projektowanie rozbudowanych systemów i łączenie T12 z T8 w klastrach. DVA T12 jako moduły dalekiego pola DVA T8 jako moduły bliskiego pola Podwieszanie DVA T8 waży zaledwie 14 kg co daje oczywiste korzyści w kontekście podwieszania i obsługi systemu. Pozwala to podwieszać system na nisko obciążalnych punktach. Przykładowy klaster złożony z ośmiu modułów waży zaledwie 120 kg! W dodatku niewielka masa modułów pozwala na montaż we dwie osoby. Niska masa Precyzyjny osprzęt Podwieszenie razem z systemem T8 subbasów (na przykład DVA S1518N) pozwala na równomierne pokrycie widowni najniższym pasmem, a często jest nieodzowne, gdy chcemy pokryć niskimi częstotliwościami również wysoko usytuowane balkony, czy loże. Możliwość podwieszania subbasów DVA S1518N 22 DVA T8 - Montaż, stawianie i wieszanie DVA T8 - Montaż, stawianie i wieszanie 23

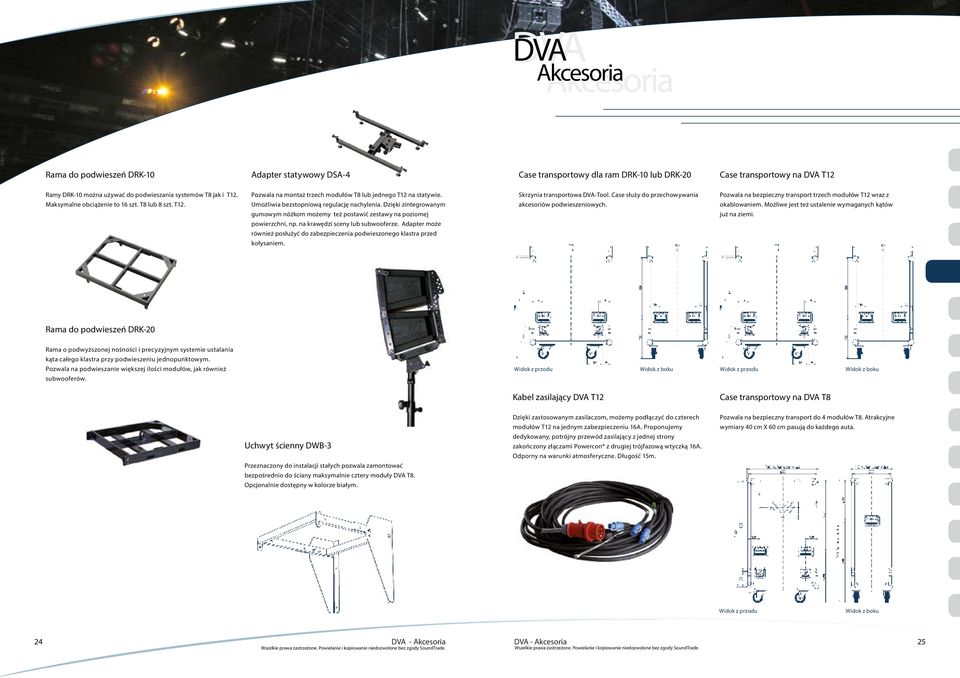

13 DVA Akcesoria Akcesoria Rama do podwieszeń DRK-10 Adapter statywowy DSA-4 Case transportowy dla ram DRK-10 lub DRK-20 Case transportowy na DVA T12 Ramy DRK-10 można używać do podwieszania systemów T8 jak i T12. Maksymalne obciążenie to 16 szt. T8 lub 8 szt. T12. Pozwala na montaż trzech modułów T8 lub jednego T12 na statywie. Umożliwia bezstopniową regulację nachylenia. Dzięki zintegrowanym gumowym nóżkom możemy też postawić zestawy na poziomej powierzchni, np. na krawędzi sceny lub subwooferze. Adapter może również posłużyć do zabezpieczenia podwieszonego klastra przed kołysaniem. Skrzynia transportowa DVA-Tool. Case służy do przechowywania akcesoriów podwieszeniowych. Pozwala na bezpieczny transport trzech modułów T12 wraz z okablowaniem. Możliwe jest też ustalenie wymaganych kątów już na ziemi. Rama do podwieszeń DRK-20 Rama o podwyższonej nośności i precyzyjnym systemie ustalania kąta całego klastra przy podwieszeniu jednopunktowym. Pozwala na podwieszanie większej ilości modułów, jak również subwooferów. Widok z przodu Widok z boku Widok z przodu Widok z boku Kabel zasilający DVA T12 Case transportowy na DVA T8 Uchwyt ścienny DWB-3 Przeznaczony do instalacji stałych pozwala zamontować bezpośrednio do ściany maksymalnie cztery moduły DVA T8. Opcjonalnie dostępny w kolorze białym. Dzięki zastosowanym zasilaczom, możemy podłączyć do czterech modułów T12 na jednym zabezpieczeniu 16A. Proponujemy dedykowany, potrójny przewód zasilający z jednej strony zakończony złączami Powercon z drugiej trójfazową wtyczką 16A. Odporny na warunki atmosferyczne. Długość 15m. Pozwala na bezpieczny transport do 4 modułów T8. Atrakcyjne wymiary 40 cm X 60 cm pasują do każdego auta. Widok z przodu Widok z boku 24 DVA - Akcesoria DVA - Akcesoria 25

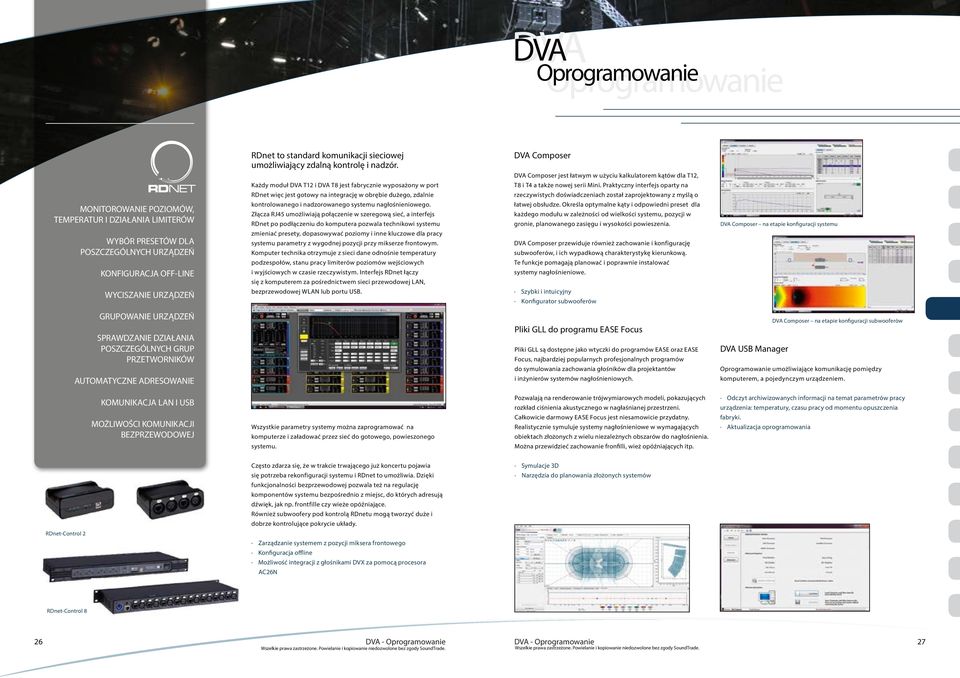

14 DVA Oprogramowanie Oprogramowanie MONITOROWANIE POZIOMÓW, TEMPERATUR I DZIAŁANIA LIMITERÓW WYBÓR PRESETÓW DLA POSZCZEGÓLNYCH URZĄDZEŃ KONFIGURACJA OFF-LINE WYCISZANIE URZĄDZEŃ RDnet to standard komunikacji sieciowej umożliwiający zdalną kontrolę i nadzór. Każdy moduł DVA T12 i DVA T8 jest fabrycznie wyposażony w port RDnet więc jest gotowy na integrację w obrębie dużego, zdalnie kontrolowanego i nadzorowanego systemu nagłośnieniowego. Złącza RJ45 umożliwiają połączenie w szeregową sieć, a interfejs RDnet po podłączeniu do komputera pozwala technikowi systemu zmieniać presety, dopasowywać poziomy i inne kluczowe dla pracy systemu parametry z wygodnej pozycji przy mikserze frontowym. Komputer technika otrzymuje z sieci dane odnośnie temperatury podzespołów, stanu pracy limiterów poziomów wejściowych i wyjściowych w czasie rzeczywistym. Interfejs RDnet łączy się z komputerem za pośrednictwem sieci przewodowej LAN, bezprzewodowej WLAN lub portu USB. DVA Composer DVA Composer jest łatwym w użyciu kalkulatorem kątów dla T12, T8 i T4 a także nowej serii Mini. Praktyczny interfejs oparty na rzeczywistych doświadczeniach został zaprojektowany z myślą o łatwej obsłudze. Określa optymalne kąty i odpowiedni preset dla każdego modułu w zależności od wielkości systemu, pozycji w gronie, planowanego zasięgu i wysokości powieszenia. DVA Composer przewiduje również zachowanie i konfigurację subwooferów, i ich wypadkową charakterystykę kierunkową. Te funkcje pomagają planować i poprawnie instalować systemy nagłośnieniowe. Szybki i intuicyjny Konfigurator subwooferów DVA Composer na etapie konfiguracji systemu GRUPOWANIE URZĄDZEŃ SPRAWDZANIE DZIAŁANIA POSZCZEGÓLNYCH GRUP PRZETWORNIKÓW AUTOMATYCZNE ADRESOWANIE Pliki GLL do programu EASE Focus Pliki GLL są dostępne jako wtyczki do programów EASE oraz EASE Focus, najbardziej popularnych profesjonalnych programów do symulowania zachowania głośników dla projektantów i inżynierów systemów nagłośnieniowych. DVA USB Manager DVA Composer na etapie konfiguracji subwooferòw Oprogramowanie umożliwiające komunikację pomiędzy komputerem, a pojedynczym urządzeniem. KOMUNIKACJA LAN I USB MOŻLIWOŚCI KOMUNIKACJI BEZPRZEWODOWEJ Wszystkie parametry systemy można zaprogramować na komputerze i załadować przez sieć do gotowego, powieszonego systemu. Pozwalają na renderowanie trójwymiarowych modeli, pokazujących rozkład ciśnienia akustycznego w nagłaśnianej przestrzeni. Całkowicie darmowy EASE Focus jest niesamowicie przydatny. Realistycznie symuluje systemy nagłośnieniowe w wymagających obiektach złożonych z wielu niezależnych obszarów do nagłośnienia. Można przewidzieć zachowanie fronfilli, wież opóźniających itp. Odczyt archiwizowanych informacji na temat parametrów pracy urządzenia: temperatury, czasu pracy od momentu opuszczenia fabryki. Aktualizacja oprogramowania Często zdarza się, że w trakcie trwającego już koncertu pojawia się potrzeba rekonfiguracji systemu i RDnet to umożliwia. Dzięki funkcjonalności bezprzewodowej pozwala też na regulację komponentów systemu bezpośrednio z miejsc, do których adresują dźwięk, jak np. frontfille czy wieże opóźniające. Również subwoofery pod kontrolą RDnetu mogą tworzyć duże i dobrze kontrolujące pokrycie układy. Symulacje 3D Narzędzia do planowania złożonych systemów RDnet-Control 2 Zarządzanie systemem z pozycji miksera frontowego Konfiguracja offline Możliwość integracji z głośnikami DVX za pomocą procesora AC26N RDnet-Control 8 26 DVA - Oprogramowanie DVA - Oprogramowanie 27

15 DVA M2M M2M: dwudrożny aktywny moduł liniowy - Master DVA Mini Mini DVA MS12 Pasmo przenoszenia: [-6 db]: 78 Hz Hz Pasmo przenoszenia: [-10 db]: 68 Hz Hz Max SPL: 126 db (pojedynczy moduł) - HF: 2 x 1", neodymowy, cewka 1 - LF: 2 x 6,5", neodymowy, cewka 1,5 Dyspersja: 90 x 15 Wzmacniacz Typ: digipro G3 Klasa: D - Pasmo HF: W (RMS) - Pasmo LF: W (RMS) Procesor DSP: 56 bit Konwerter AD/DA: 24 bit/48 khz Presety: 8, korekcja góry i niskiego środka Limitery: RMS, szczytowy, termiczny. Niezależne dla każdego pasma Częstotliwość podziału LF-HF: 1800 Hz, 24 db/okt. Wejście audio: 1 x XLRF symetryczne Wyjście audio: 1 x XLRM symetryczne Sieć RDnet: RJ45 Aktualizacja oprogramowania i serwis: USB Zasilanie: 1 x Powercon In, 1 x Powercon Out Wejście do M2S: dedykowane Zakres napięcia zasilania V Obudowa: Polypropylen PP Kąt ścięcia obudowy: 15 Kolor: czarny Uchwyty: 2 x tyłlne Grill: 1,5 mm stalowy, wyłożony neutralną akustycznie gąbką Punkty podwieszania: zintegrowany osprzęt Kąty: 0 ; 1,5 ; 3 ; 4, 5 ; 6 ; 8 ; 10 ; 12,5 ; 15 Wymiary: 460 x 190 x 345 mm Masa M2M: 7,6 kg Dane techniczne DVA M2S Założenia db Technologies odnośnie projektowania systemów liniowych nie zmieniły się i są konsekwentnie realizowane. Miniaturyzacja systemów liniowych pokonała kolejną barierę wraz z wprowadzeniem DVA MINI. Dzięki koncepcji Master-Slave ograniczono masę, bez ustępstw kosztem jakości dźwięku. Jest to idealne rozwiązanie do wymagających instalacji. M2M Dwudrożny aktywny system liniowy 2 x 6,5 + 2 x 1 przetworniki neodymowe 400 W/RMS cyfrowy wzmacniacz mocy Precyzyjna charakterystyka kierunkowa Zasilacz: SMPS/PFC 56 bit DSP Zintegrowany osprzęt do podwieszeń Masa: 7,6 kg M2S Reprodukcją niskich i średnich częstotliwości zajmują się dwa ułożone symetrycznie przetworniki 6,5. Taki układ wraz z odpowiednim korektorem fazy zapewnia zwartą charakterystykę w płaszczyźnie poziomej również dla niższych częstotliwości. Neodymowe przetworniki i trwała obudowa z polimeròw Dzięki zastosowaniu neodymowych przetwornikòw i obudowy z polopropylenu uzyskano niezwykle lekką i wytrzymałą konstrukcję. Zestaw sześciu modułów waży zaledwie 45 kg. Estetyczny wygląd Przy projektowaniu obudowy położono duży nacisk na estetykę, tak, aby DVA Mini pasowała do każdego, najbardziej wymagającego otoczenia. Wzmacniacze napędzają i kontrolują moduły parami Jeden ultrakompaktowy wzmacniacz cyfrowy digipro G3 zaopatruje w moc dwa moduły Mini M2M i M2S. Wykorzystano w ten sposób jego wydajność sięgającą 800 W mocy szczytowej. Tor sygnału został wyposażony w blok DSP posiadający wszystkie narzędzia niezbędne do zapewnienia wyrównanej charakterystyki fazowej i częstotliwościowej. Za pośrednictwem złącza USB możliwy jest import pliku dziennika, rejestrującego najważniejsze parametry pracy urządzenia, a także aktualizacja oprogramowania i DSP. Zintegrowana mechanika szybkiego montażu Żeby maksymalnie uprościć montowanie DVA mini opracowano system wbudowanych zatrzasków, który wizualnie sygnalizuje prawidłowe zamocowanie zestawu. Tylne mocowanie jest pojedyncze. Aktywny subwoofer bas refleks przystosowany do podwieszania Pasmo przenoszenia [-6 db]: 45 Hz 140 Hz Pasmo przenoszenia [-10 db]: 40 Hz 165 Hz Max SPL: 131 db (pojedyńczy moduł) LF: 12", cewka 3" Dyspersja: dookólna Wzmacniacz Typ: digipro G3 Klasa: D DSP 56 bit Konwerter AD/DA 24bit/ 48 khz Sieć: - Presety: częstotliwość podziału, polaryzacja, tryb wyjścia ( z/bez zwrotnicy) Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: - Częstotliwość podziału: regulowana 90 Hz, 120 Hz (24 db/okt.) Moduł wejściowy Wejście audio 1 x XLRF, symetryczny Wyjście audio 1 x XLRM, symetryczny pełne pasmo przełączany - odfiltrowany dół Gniazdo zasilania: Powercon In, Powercon Out Zakres napięcia: automatycznie 110V lub 230 V Obudowa prostopadłościenna wykonana ze sklejki pokrytą farbą polyuretanową Kolor: czarny, biały Uchwyty: 2 x bok Gniazdo statywu: M20 Grill: 1,5 mm stalowy Nóżki gumowe: odkręcane Wymiary: 460 x 430 x 385 mm Masa: 26,5 kg DVA MS12 - aktywny subwoofer podwieszany Oparty na przetworniku 12 sub w obudowie bas refleks z możliwością podwieszenia. idealnie pasuje do serii Mini. Wbudowany filtr dolnozaporowy pozwala na podanie sygnału dalej, bezpośrednio do modułów szerokopasmowych, co upraszcza okablowanie. M2S: dwudrożny pasywny moduł liniowy Slave Wejście sygnałowe: Złącze dedykowane Masa: 7,1 kg 28 DVA Mini DVA Mini 29

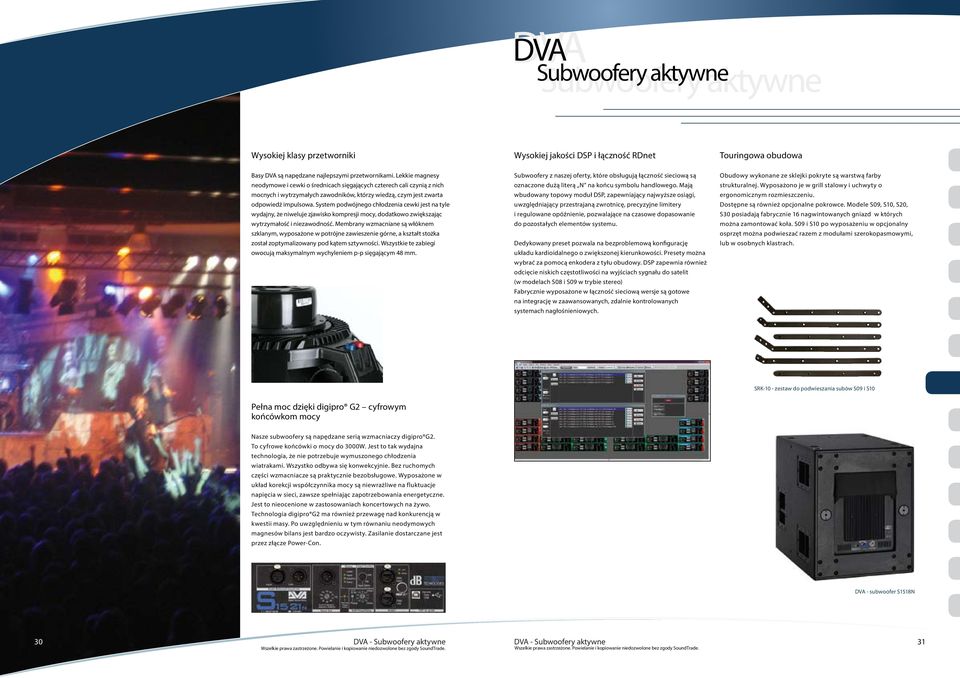

16 DVA Subwoofery aktywne Subwoofery aktywne Wysokiej klasy przetworniki Wysokiej jakości DSP i łączność RDnet Touringowa obudowa Basy DVA są napędzane najlepszymi przetwornikami. Lekkie magnesy neodymowe i cewki o średnicach sięgających czterech cali czynią z nich mocnych i wytrzymałych zawodników, którzy wiedzą, czym jest zwarta odpowiedź impulsowa. System podwójnego chłodzenia cewki jest na tyle wydajny, że niweluje zjawisko kompresji mocy, dodatkowo zwiększając wytrzymałość i niezawodność. Membrany wzmacniane są włóknem szklanym, wyposażone w potrójne zawieszenie górne, a kształt stożka został zoptymalizowany pod kątem sztywności. Wszystkie te zabiegi owocują maksymalnym wychyleniem p-p sięgającym 48 mm. Subwoofery z naszej oferty, które obsługują łączność sieciową są oznaczone dużą literą N na końcu symbolu handlowego. Mają wbudowany topowy moduł DSP, zapewniający najwyższe osiągi, uwzględniający przestrajaną zwrotnicę, precyzyjne limitery i regulowane opóźnienie, pozwalające na czasowe dopasowanie do pozostałych elementów systemu. Dedykowany preset pozwala na bezproblemową konfigurację układu kardioidalnego o zwiększonej kierunkowości. Presety można wybrać za pomocą enkodera z tyłu obudowy. DSP zapewnia również odcięcie niskich częstotliwości na wyjściach sygnału do satelit (w modelach S08 i S09 w trybie stereo) Fabrycznie wyposażone w łączność sieciową wersje są gotowe na integrację w zaawansowanych, zdalnie kontrolowanych systemach nagłośnieniowych. Obudowy wykonane ze sklejki pokryte są warstwą farby strukturalnej. Wyposażono je w grill stalowy i uchwyty o ergonomicznym rozmieszczeniu. Dostępne są również opcjonalne pokrowce. Modele S09, S10, S20, S30 posiadają fabrycznie 16 nagwintowanych gniazd w których można zamontować koła. S09 i S10 po wyposażeniu w opcjonalny osprzęt można podwieszać razem z modułami szerokopasmowymi, lub w osobnych klastrach. SRK-10 - zestaw do podwieszania subòw S09 i S10 Pełna moc dzięki digipro G2 cyfrowym końcówkom mocy Nasze subwoofery są napędzane serią wzmacniaczy digipro G2. To cyfrowe końcówki o mocy do 3000W. Jest to tak wydajna technologia, że nie potrzebuje wymuszonego chłodzenia wiatrakami. Wszystko odbywa się konwekcyjnie. Bez ruchomych części wzmacniacze są praktycznie bezobsługowe. Wyposażone w układ korekcji współczynnika mocy są niewrażliwe na fluktuacje napięcia w sieci, zawsze spełniając zapotrzebowania energetyczne. Jest to nieocenione w zastosowaniach koncertowych na żywo. Technologia digipro G2 ma również przewagę nad konkurencją w kwestii masy. Po uwzględnieniu w tym równaniu neodymowych magnesów bilans jest bardzo oczywisty. Zasilanie dostarczane jest przez złącze Power-Con. DVA - subwoofer S1518N 30 DVA - Subwoofery aktywne DVA - Subwoofery aktywne 31

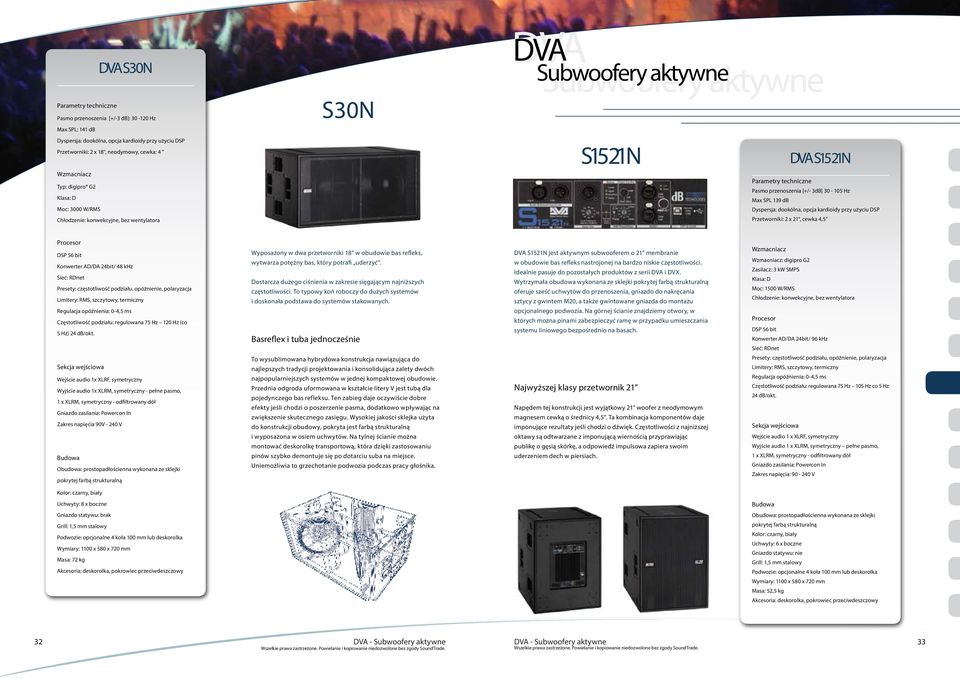

17 DVA S30N Pasmo przenoszenia [+/-3 db]: Hz Max SPL: 141 db Dyspersja: dookólna, opcja kardioidy przy użyciu DSP Przetworniki: 2 x 18", neodymowy, cewka: 4 " Wzmacniacz Typ: digipro G2 Klasa: D Moc: 3000 W/RMS S30N DVA Subwoofery aktywne Subwoofery aktywne S1521N DVA S1521N Pasmo przenoszenia [+/- 3dB] Hz Max SPL 139 db Dyspersja: dookólna, opcja kardioidy przy użyciu DSP Przetworniki: 2 x 21, cewka 4,5 Procesor DSP 56 bit Konwerter AD/DA 24bit/ 48 khz Sieć: RDnet Presety: częstotliwość podziału, opóźnienie, polaryzacja Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: 0-4,5 ms Częstotliwość podziału: regulowana 75 Hz 120 Hz (co 5 Hz) 24 db/okt. Wejście audio 1x XLRF, symetryczny Wyjście audio 1x XLRM, symetryczny - pełne pasmo, 1 x XLRM, symetryczny - odfiltrowany dół Gniazdo zasilania: Powercon In Zakres napięcia 90V V Obudowa: prostopadłościenna wykonana ze sklejki pokrytej farbą strukturalną Wyposażony w dwa przetworniki 18 w obudowie bas refleks, wytwarza potężny bas, który potrafi uderzyć. Dostarcza dużego ciśnienia w zakresie sięgającym najniższych częstotliwości. To typowy koń roboczy do dużych systemów i doskonała podstawa do systemów stakowanych. Basreflex i tuba jednocześnie To wysublimowana hybrydowa konstrukcja nawiązująca do najlepszych tradycji projektowania i konsolidująca zalety dwóch najpopularniejszych systemów w jednej kompaktowej obudowie. Przednia odgroda uformowana w kształcie litery V jest tubą dla pojedynczego bas refleksu. Ten zabieg daje oczywiście dobre efekty jeśli chodzi o poszerzenie pasma, dodatkowo wpływając na zwiększenie skutecznego zasięgu. Wysokiej jakości sklejka użyta do konstrukcji obudowy, pokryta jest farbą strukturalną i wyposażona w osiem uchwytów. Na tylnej ścianie można montować deskorolkę transportową, która dzięki zastosowaniu pinów szybko demontuje się po dotarciu suba na miejsce. Uniemożliwia to grzechotanie podwozia podczas pracy głośnika. DVA S1521N jest aktywnym subwooferem o 21 membranie w obudowie bas refleks nastrojonej na bardzo niskie częstotliwości. Idealnie pasuje do pozostałych produktów z serii DVA i DVX. Wytrzymała obudowa wykonana ze sklejki pokrytej farbą strukturalną oferuje sześć uchwytów do przenoszenia, gniazdo do nakręcania sztycy z gwintem M20, a także gwintowane gniazda do montażu opcjonalnego podwozia. Na górnej ścianie znajdziemy otwory, w których można pinami zabezpieczyć ramę w przypadku umieszczania systemu liniowego bezpośrednio na basach. Najwyższej klasy przetwornik 21 Napędem tej konstrukcji jest wyjątkowy 21 woofer z neodymowym magnesem cewką o średnicy 4,5. Ta kombinacja komponentów daje imponujące rezultaty jeśli chodzi o dźwięk. Częstotliwości z najniższej oktawy są odtwarzane z imponującą wiernością przyprawiając publikę o gęsią skórkę, a odpowiedź impulsowa zapiera swoim uderzeniem dech w piersiach. Wzmacniacz Wzmacniacz: digipro G2 Zasilacz: 3 kw SMPS Klasa: D Moc: 1500 W/RMS Procesor DSP 56 bit Konwerter AD/DA 24bit/ 96 khz Sieć: RDnet Presety: częstotliwość podziału, opóźnienie, polaryzacja Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: 0-4,5 ms Częstotliwość podziału: regulowana 75 Hz 105 Hz co 5 Hz 24 db/okt. Wejście audio 1 x XLRF, symetryczny Wyjście audio 1 x XLRM, symetryczny pełne pasmo, 1 x XLRM, symetryczny - odfiltrowany dół Gniazdo zasilania: Powercon In Zakres napięcia: V Kolor: czarny, biały Uchwyty: 8 x boczne Gniazdo statywu: brak Grill: 1,5 mm stalowy Podwozie: opcjonalne 4 koła 100 mm lub deskorolka Wymiary: 1100 x 580 x 720 mm Masa: 72 kg Akcesoria: deskorolka, pokrowiec przeciwdeszczowy Obudowa: prostopadłościenna wykonana ze sklejki pokrytej farbą strukturalną Kolor: czarny, biały Uchwyty: 6 x boczne Gniazdo statywu: nie Grill: 1,5 mm stalowy Podwozie: opcjonalne 4 koła 100 mm lub deskorolka Wymiary: 1100 x 580 x 720 mm Masa: 52,5 kg Akcesoria: deskorolka, pokrowiec przeciwdeszczowy 32 DVA - Subwoofery aktywne DVA - Subwoofery aktywne 33

18 DVA S1518N Pasmo przenoszenia [+/- 3dB] Hz Max SPL 138 db Dyspersja: dookólna, opcja kardioidy przy użyciu DSP Przetworniki: 1 x 18, cewka 4 Wzmacniacz Typ: digipro G2 Zasilacz: 1,5 kw SMPS Klasa: D Moc: 1500 W/RMS Chłodzenie: konwekcyjne Procesor DSP 56 bit Konwerter AD/DA 24bit/ 96 khz Sieć: RDnet Presety: częstotliwość podziału, opóźnienie, polaryzacja Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: 0-4,5 ms Częstotliwość podziału: regulowana 75 Hz 120 Hz co 5 Hz 24 db/okt. Wejście audio 1 x XLRF, symetryczny Wyjście audio 1 x XLRM, symetryczny pełne pasmo 1 x XLRM, symetryczny - odfiltrowany dół Gniazdo zasilania: Powercon In Zakres napięcia 90V V Obudowa: prostopadłościenna, wykonana ze sklejki pokrytej farbą strukturalną Kolor: czarny Uchwyty: 6 x boczne Gniazdo statywu: M20 Grill: 1,5 mm stalowy Podwozie: opcjonalne Wymiary: 510 x 640 x 720 mm Masa 46 kg Akcesoria: deskorolka, pokrowiec przeciwdeszczowy, zestaw do podwieszania SRK 10 S1518N DVA S1518N jest konstrukcją bazującą na subwooferze DVA S10, dodano jednak o połowę więcej mocy, moduł DSP i moduł obsługujący sieć RDnet. Jest to wielozadaniowy sub i oprócz konkretnej mocy w dole pasma, ładnie łączy się z niskim środkiem kolumn pełnopasmowych. Kolumna jest wyposażona w najnowszej generacji głośnik RCF napędzany przez digipro G2 o mocy 1500 W. Bezproblemowe podwieszanie przy użyciu opcjonalnego zestawu zawiesi SRK10. Będzie dobrze się sprawdzał w połączeniu z pełnopasmowymi zestawami serii DVA czy DVX. DVA Subwoofery aktywne Subwoofery aktywne S2585N DVA S2585N to kompaktowy sub zaprojektowany z myślą o zwartej charakterystyce kierunkowej. System składa się z dwóch osobnych komór, jednej uzbrojonej w przetwornik 18, w drugiej natomiast umieszczono przetwornik 15. Wbudowany wzmacniacz cyfrowy digipro G2 dostarcza łącznie 2500 W mocy. Moduł DSP zapewnia odpowiednią filtrację i opóźnienia sygnału aby wygenerować charakterystykę kardioidalną a przy tym równomierne pasmo i najlepszą odpowiedź impulsową. Obudowa jest wstępnie przystosowana do podwieszania. Jedyne czego potrzeba to zestaw SRK10. DVA S2585N wyjątkowy subwoofer kardioidalny, 18 i 15 w jednej obudowie Subwooferom brakuje kontroli kierunkowości, co zwykle powoduje duży poziom niskich częstotliwości w miejscach, w których nie są pożądane. S2585N dla odmiany został zaprojektowany tak, aby można było decydować o tym w którą stronę rozchodziły się będą niskie częstotliwości. Do tego nie tylko świetnie brzmi, ale jest też kompaktowy i łatwy w transporcie. DVA S2585N Pasmo przenoszenia [+/- 3dB] Hz Max SPL 140 db Dyspersja: kardiodalna Przetworniki: - Przedni 1 x 18, neodymowy, cewka 4 - Tylny 1 x 15, neodymowy, cewka 4, Wzmacniacz Typ: digipro G2 Zasilacz: 1,5 kw + 1 kw SMPS Klasa: D Moc: 1500 W/RMS W/RMS Procesor DSP 56 bit Konwerter AD/DA: 24bit/ 96 khz Sieć: RDnet Presety: częstotliwość podziału, opóźnienie, polaryzacja Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: 0-4,5 ms Częstotliwość podziału: regulowana 75 Hz 120 Hz co 5 Hz 24 db/okt. Wejście audio 1 x XLRF, symetryczny Wyjście audio 1 x XLRM, symetryczny pełne pasmo 1 x XLRM, symetryczny - odfiltrowany dół Gniazdo zasilania: Powercon In Zakres napięcia V Obudowa: prostopadłościenna wykonana ze sklejki pokrytej farbą strukturalną Kolor: czarny Uchwyty: 6 x boczne Gniazdo statywu: M20 Grill: 1,5 mm stalowy Podwozie: opcjonalne Wymiary: 515 x 640 x 100 mm Masa: 65 kg Akcesoria: deskorolka, pokrowiec przeciwdeszczowy, zestaw do podwieszania SRK10 34 DVA - Subwoofery aktywne DVA - Subwoofery aktywne 35

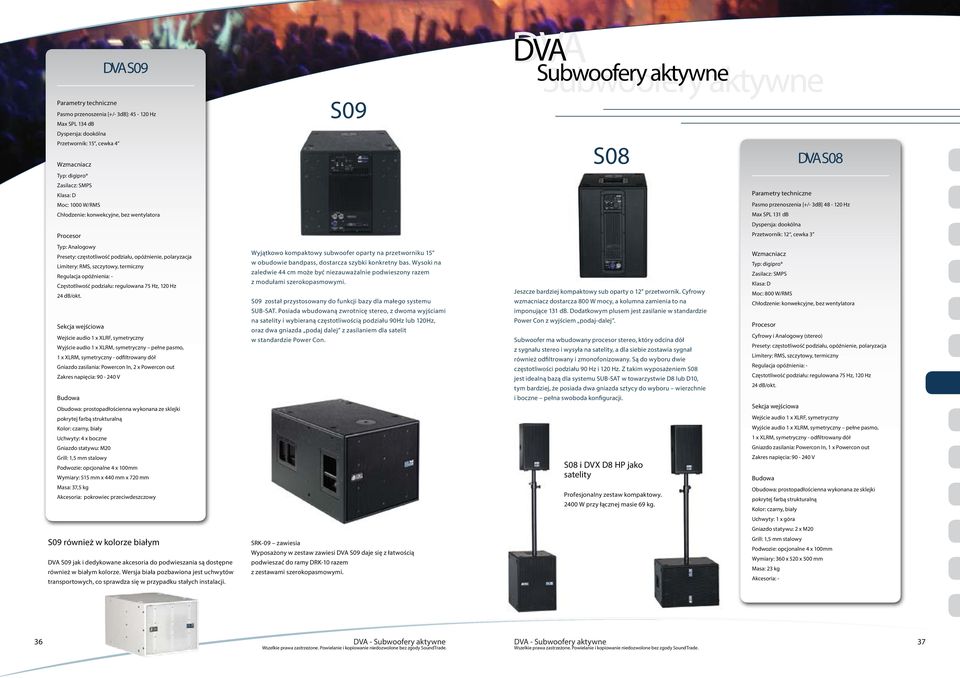

19 DVA S09 Pasmo przenoszenia [+/- 3dB]: Hz Max SPL 134 db Dyspersja: dookólna Przetwornik: 15, cewka 4 Wzmacniacz Typ: digipro Zasilacz: SMPS Klasa: D Moc: 1000 W/RMS Procesor Typ: Analogowy Presety: częstotliwość podziału, opóźnienie, polaryzacja Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: - Częstotliwość podziału: regulowana 75 Hz, 120 Hz 24 db/okt. Wejście audio 1 x XLRF, symetryczny Wyjście audio 1 x XLRM, symetryczny pełne pasmo, 1 x XLRM, symetryczny - odfiltrowany dół Gniazdo zasilania: Powercon In, 2 x Powercon out Zakres napięcia: V Obudowa: prostopadłościenna wykonana ze sklejki pokrytej farbą strukturalną Kolor: czarny, biały Uchwyty: 4 x boczne Gniazdo statywu: M20 Grill: 1,5 mm stalowy Podwozie: opcjonalne 4 x 100mm Wymiary: 515 mm x 440 mm x 720 mm Masa: 37,5 kg Akcesoria: pokrowiec przeciwdeszczowy S09 również w kolorze białym DVA S09 jak i dedykowane akcesoria do podwieszania są dostępne również w białym kolorze. Wersja biała pozbawiona jest uchwytów transportowych, co sprawdza się w przypadku stałych instalacji. S09 Wyjątkowo kompaktowy subwoofer oparty na przetworniku 15 w obudowie bandpass, dostarcza szybki konkretny bas. Wysoki na zaledwie 44 cm może być niezauważalnie podwieszony razem z modułami szerokopasmowymi. S09 został przystosowany do funkcji bazy dla małego systemu SUB-SAT. Posiada wbudowaną zwrotnicę stereo, z dwoma wyjściami na satelity i wybieraną częstotliwością podziału 90Hz lub 120Hz, oraz dwa gniazda podaj dalej z zasilaniem dla satelit w standardzie Power Con. SRK-09 zawiesia Wyposażony w zestaw zawiesi DVA S09 daje się z łatwością podwieszać do ramy DRK-10 razem z zestawami szerokopasmowymi. DVA Subwoofery aktywne Subwoofery aktywne S08 Jeszcze bardziej kompaktowy sub oparty o 12 przetwornik. Cyfrowy wzmacniacz dostarcza 800 W mocy, a kolumna zamienia to na imponujące 131 db. Dodatkowym plusem jest zasilanie w standardzie Power Con z wyjściem podaj-dalej. Subwoofer ma wbudowany procesor stereo, który odcina dół z sygnału stereo i wysyła na satelity, a dla siebie zostawia sygnał również odfiltrowany i zmonofonizowany. Są do wyboru dwie częstotliwości podziału 90 Hz i 120 Hz. Z takim wyposażeniem S08 jest idealną bazą dla systemu SUB-SAT w towarzystwie D8 lub D10, tym bardziej, że posiada dwa gniazda sztycy do wyboru wierzchnie i boczne pełna swoboda konfiguracji. S08 i DVX D8 HP jako satelity Profesjonalny zestaw kompaktowy W przy łącznej masie 69 kg. DVA S08 Pasmo przenoszenia [+/- 3dB] Hz Max SPL 131 db Dyspersja: dookólna Przetwornik: 12, cewka 3 Wzmacniacz Typ: digipro Zasilacz: SMPS Klasa: D Moc: 800 W/RMS Procesor Cyfrowy i Analogowy (stereo) Presety: częstotliwość podziału, opóźnienie, polaryzacja Limitery: RMS, szczytowy, termiczny Regulacja opóźnienia: - Częstotliwość podziału: regulowana 75 Hz, 120 Hz 24 db/okt. Wejście audio 1 x XLRF, symetryczny Wyjście audio 1 x XLRM, symetryczny pełne pasmo, 1 x XLRM, symetryczny - odfiltrowany dół Gniazdo zasilania: Powercon In, 1 x Powercon out Zakres napięcia: V Obudowa: prostopadłościenna wykonana ze sklejki pokrytej farbą strukturalną Kolor: czarny, biały Uchwyty: 1 x góra Gniazdo statywu: 2 x M20 Grill: 1,5 mm stalowy Podwozie: opcjonalne 4 x 100mm Wymiary: 360 x 520 x 500 mm Masa: 23 kg Akcesoria: - 36 DVA - Subwoofery aktywne DVA - Subwoofery aktywne 37

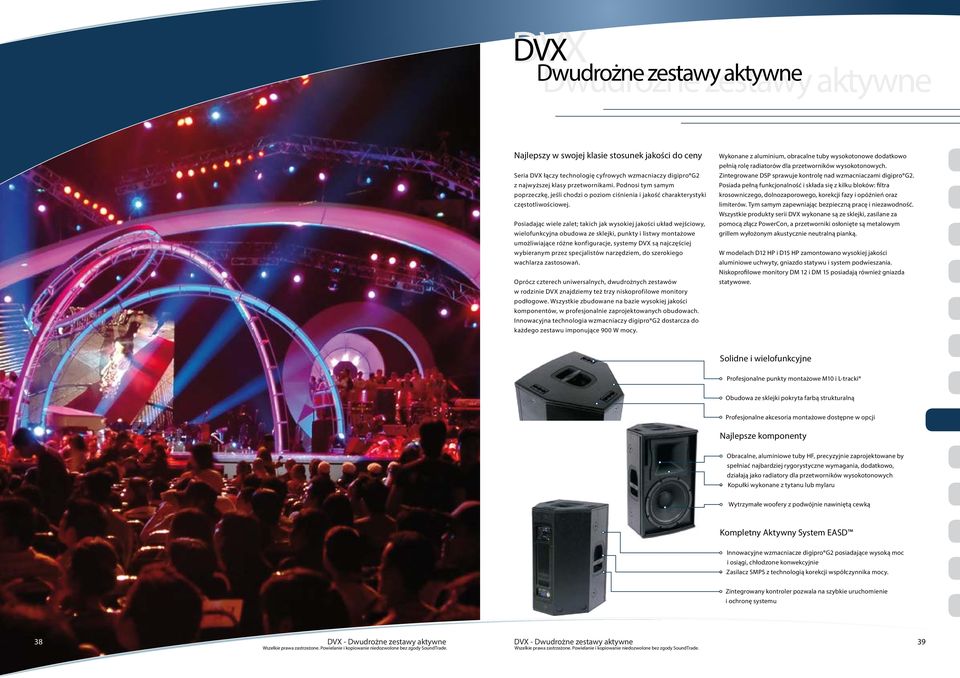

20 DVX Dwudrożne zestawy aktywne Dwudrożne zestawy aktywne Najlepszy w swojej klasie stosunek jakości do ceny Seria DVX łączy technologię cyfrowych wzmacniaczy digipro G2 z najwyższej klasy przetwornikami. Podnosi tym samym poprzeczkę, jeśli chodzi o poziom ciśnienia i jakość charakterystyki częstotliwościowej. Posiadając wiele zalet; takich jak wysokiej jakości układ wejściowy, wielofunkcyjna obudowa ze sklejki, punkty i listwy montażowe umożliwiające różne konfiguracje, systemy DVX są najczęściej wybieranym przez specjalistów narzędziem, do szerokiego wachlarza zastosowań. Oprócz czterech uniwersalnych, dwudrożnych zestawów w rodzinie DVX znajdziemy też trzy niskoprofilowe monitory podłogowe. Wszystkie zbudowane na bazie wysokiej jakości komponentów, w profesjonalnie zaprojektowanych obudowach. Innowacyjna technologia wzmacniaczy digipro G2 dostarcza do każdego zestawu imponujące 900 W mocy. Wykonane z aluminium, obracalne tuby wysokotonowe dodatkowo pełnią rolę radiatorów dla przetworników wysokotonowych. Zintegrowane DSP sprawuje kontrolę nad wzmacniaczami digipro G2. Posiada pełną funkcjonalność i składa się z kilku bloków: filtra krosowniczego, dolnozaporowego, korekcji fazy i opóźnień oraz limiterów. Tym samym zapewniając bezpieczną pracę i niezawodność. Wszystkie produkty serii DVX wykonane są ze sklejki, zasilane za pomocą złącz PowerCon, a przetworniki osłonięte są metalowym grillem wyłożonym akustycznie neutralną pianką. W modelach D12 HP i D15 HP zamontowano wysokiej jakości aluminiowe uchwyty, gniazdo statywu i system podwieszania. Niskoprofilowe monitory DM 12 i DM 15 posiadają również gniazda statywowe. Solidne i wielofunkcyjne Profesjonalne punkty montażowe M10 i L-tracki Obudowa ze sklejki pokryta farbą strukturalną Profesjonalne akcesoria montażowe dostępne w opcji Najlepsze komponenty Obracalne, aluminiowe tuby HF, precyzyjnie zaprojektowane by spełniać najbardziej rygorystyczne wymagania, dodatkowo, działają jako radiatory dla przetworników wysokotonowych - Kopułki wykonane z tytanu lub mylaru Wytrzymałe woofery z podwójnie nawiniętą cewką Kompletny Aktywny System EASD Innowacyjne wzmacniacze digipro G2 posiadające wysoką moc i osiągi, chłodzone konwekcyjnie - Zasilacz SMPS z technologią korekcji współczynnika mocy. Zintegrowany kontroler pozwala na szybkie uruchomienie i ochronę systemu 38 DVX - Dwudrożne zestawy aktywne DVX - Dwudrożne zestawy aktywne 39
