1 10 lat Zielonogórskiej Miejskiej Sieci Komputerowej ZielMAN historia, stan aktualny i perspektywy rozwoju dr inż. Janusz Baranowski, Centrum Komputerowe Uniwersytetu Zielonogórskiego

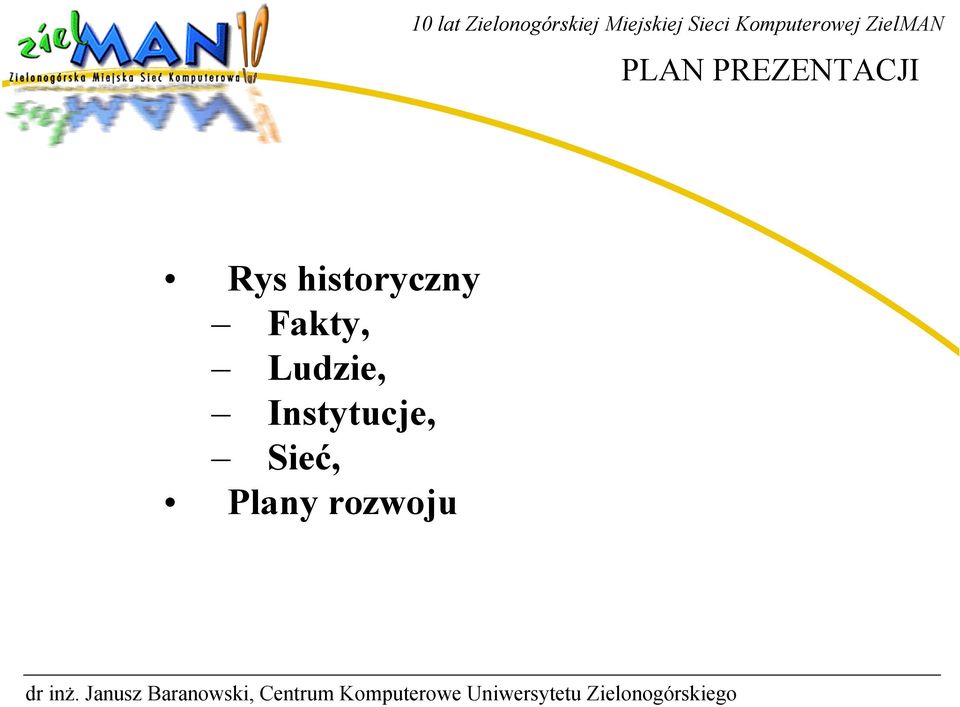

2 PLAN PREZENTACJI Rys historyczny Fakty, Ludzie, Instytucje, Sieć, Plany rozwoju

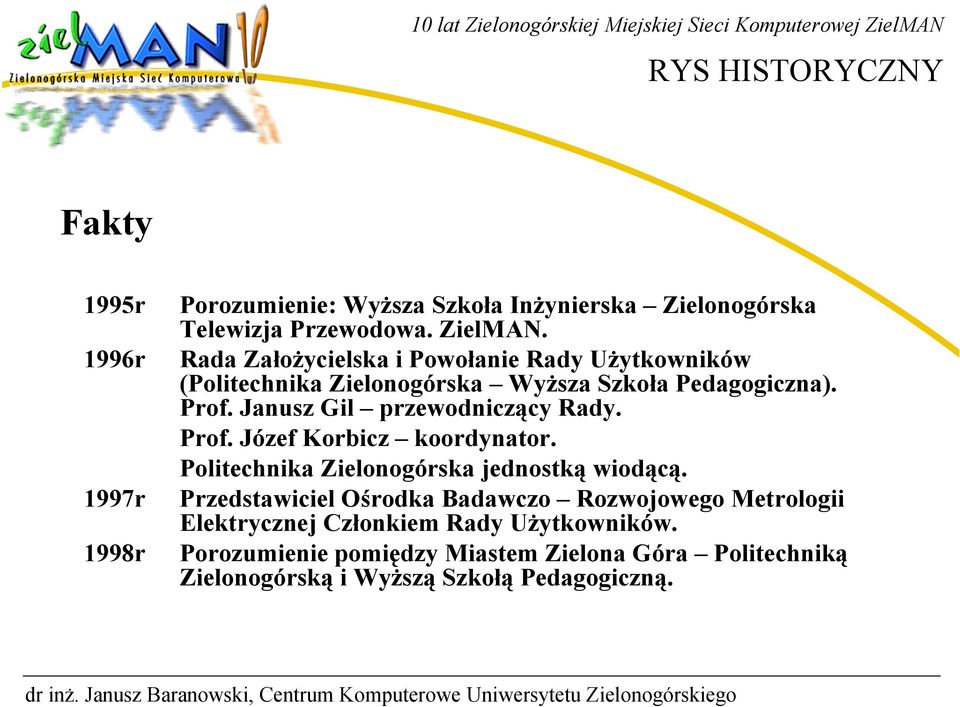

3 RYS HISTORYCZNY Fakty 1995r 1996r 1997r 1998r Porozumienie: Wyższa Szkoła Inżynierska Zielonogórska Telewizja Przewodowa. ZielMAN. Rada Założycielska i Powołanie Rady Użytkowników (Politechnika Zielonogórska Wyższa Szkoła Pedagogiczna). Prof. Janusz Gil przewodniczący Rady. Prof. Józef Korbicz koordynator. Politechnika Zielonogórska jednostką wiodącą. Przedstawiciel Ośrodka Badawczo Rozwojowego Metrologii Elektrycznej Członkiem Rady Użytkowników. Porozumienie pomiędzy Miastem Zielona Góra Politechniką Zielonogórską i Wyższą Szkołą Pedagogiczną.

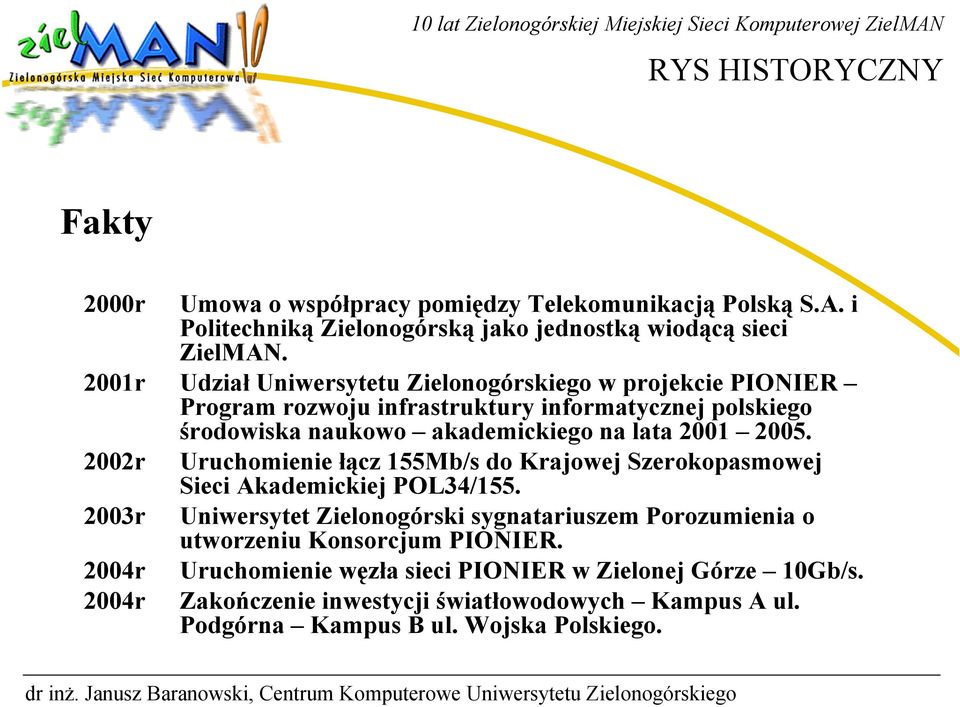

4 RYS HISTORYCZNY Fakty 2000r Umowa o współpracy pomiędzy Telekomunikacją Polską S.A. i Politechniką Zielonogórską jako jednostką wiodącą sieci ZielMAN. 2001r Udział Uniwersytetu Zielonogórskiego w projekcie PIONIER Program rozwoju infrastruktury informatycznej polskiego środowiska naukowo akademickiego na lata r Uruchomienie łącz 155Mb/s do Krajowej Szerokopasmowej Sieci Akademickiej POL34/ r Uniwersytet Zielonogórski sygnatariuszem Porozumienia o utworzeniu Konsorcjum PIONIER. 2004r 2004r Uruchomienie węzła sieci PIONIER w Zielonej Górze 10Gb/s. Zakończenie inwestycji światłowodowych Kampus A ul. Podgórna Kampus B ul. Wojska Polskiego.

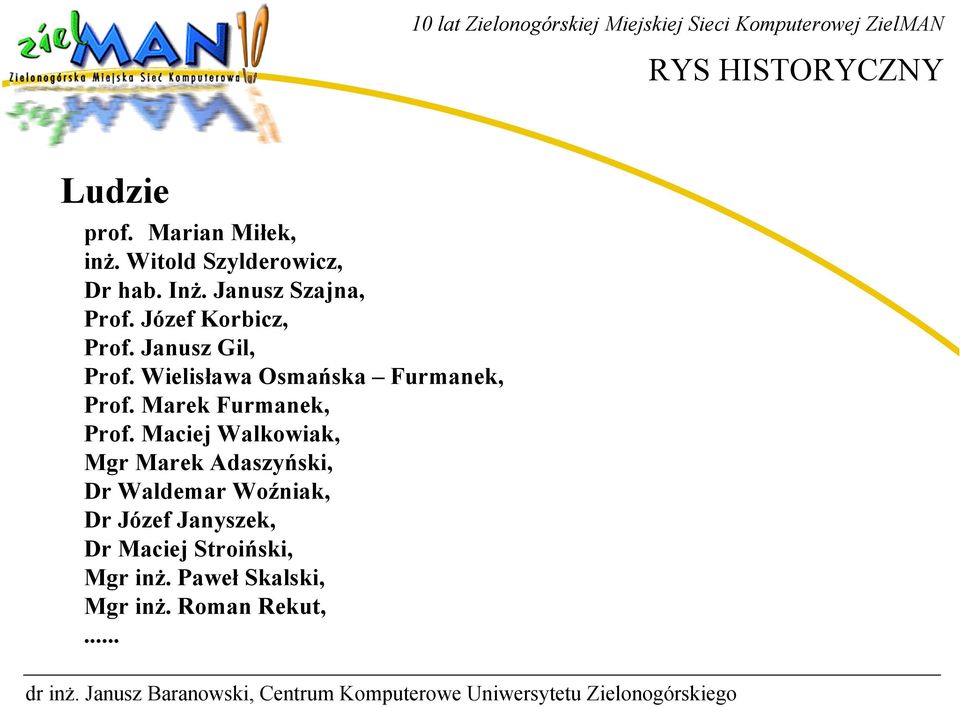

5 RYS HISTORYCZNY Ludzie prof. Marian Miłek, inż. Witold Szylderowicz, Dr hab. Inż. Janusz Szajna, Prof. Józef Korbicz, Prof. Janusz Gil, Prof. Wielisława Osmańska Furmanek, Prof. Marek Furmanek, Prof. Maciej Walkowiak, Mgr Marek Adaszyński, Dr Waldemar Woźniak, Dr Józef Janyszek, Dr Maciej Stroiński, Mgr inż. Paweł Skalski, Mgr inż. Roman Rekut,...

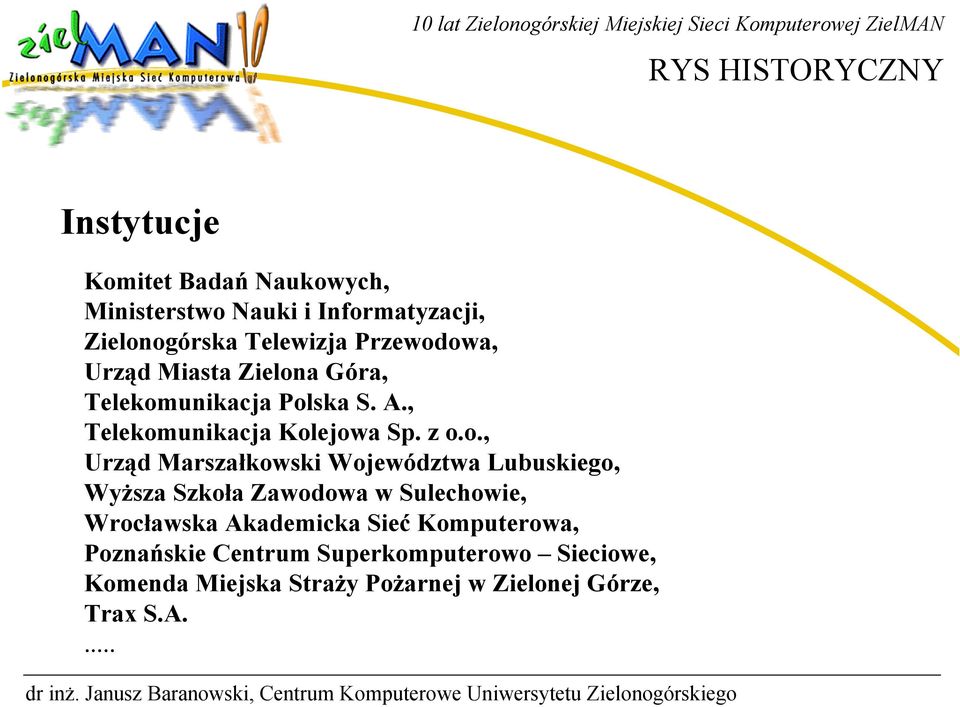

6 RYS HISTORYCZNY Instytucje Komitet Badań Naukowych, Ministerstwo Nauki i Informatyzacji, Zielonogórska Telewizja Przewodowa, Urząd Miasta Zielona Góra, Telekomunikacja Polska S. A., Telekomunikacja Kolejowa Sp. z o.o., Urząd Marszałkowski Województwa Lubuskiego, Wyższa Szkoła Zawodowa w Sulechowie, Wrocławska Akademicka Sieć Komputerowa, Poznańskie Centrum Superkomputerowo Sieciowe, Komenda Miejska Straży Pożarnej w Zielonej Górze, Trax S.A....

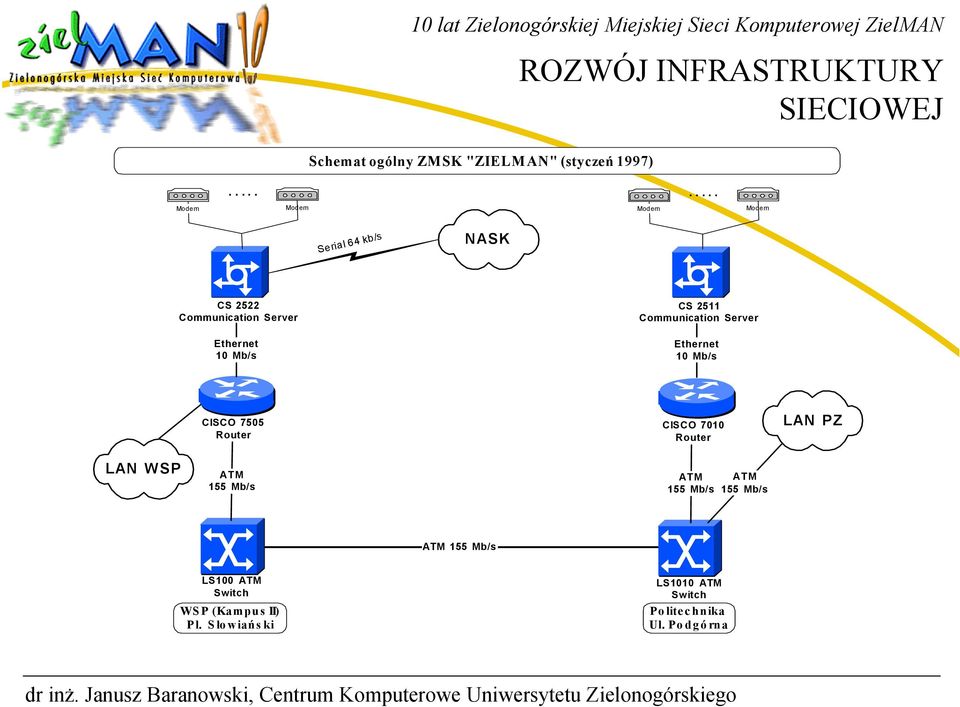

7 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny ZMSK "ZIELMAN" (styczeń 1997) Modem Modem Modem Modem Serial 64 kb/s NASK CS 2522 Communication Server CS 2511 Communication Server CISCO 7505 CISCO 7010 LAN PZ LAN WSP LS100 Switch WSP (Kampus II) Pl. Słowiański LS1010 Switch Politechnika Ul. Podgórna

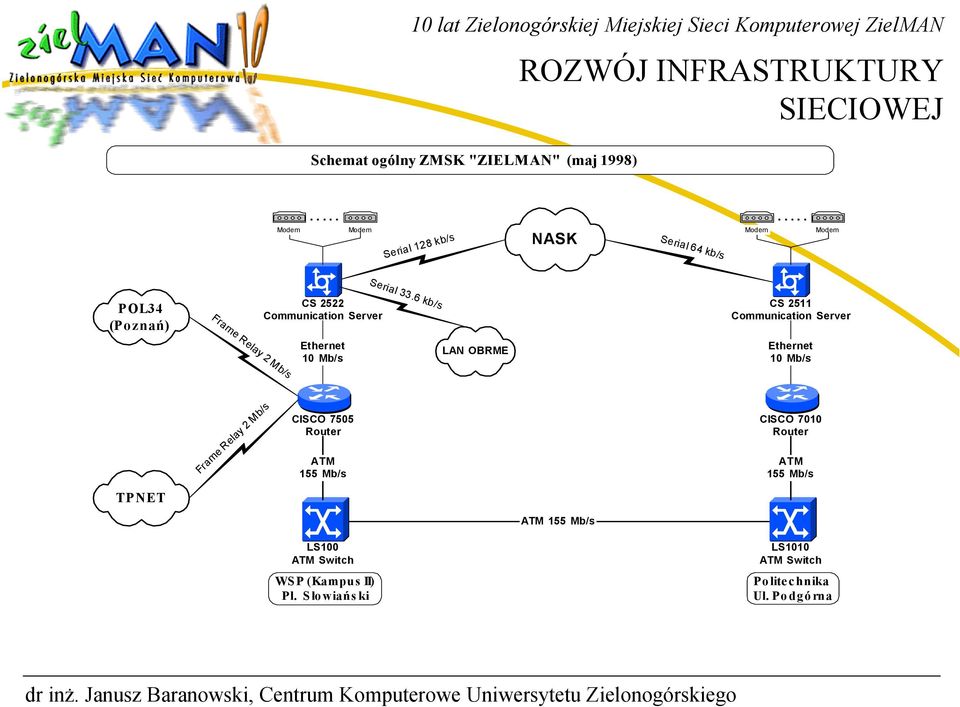

8 Schemat ogólny ZMSK "ZIELMAN" (maj 1998) ROZWÓJ INFRASTRUKTURY SIECIOWEJ Modem Modem Serial 128 kb/s NASK Serial 64 kb/s Modem Modem POL34 (Poznań) Frame Relay 2 Mb/s CS 2522 Communication Server Serial 33.6 kb/s CS 2511 Communication Server LAN OBRME Frame Relay 2 Mb/s CISCO 7505 CISCO 7010 TPNET LS100 Switch WS P (Kampus II) Pl. Słowiański LS1010 Switch Politechnika Ul. Podgórna

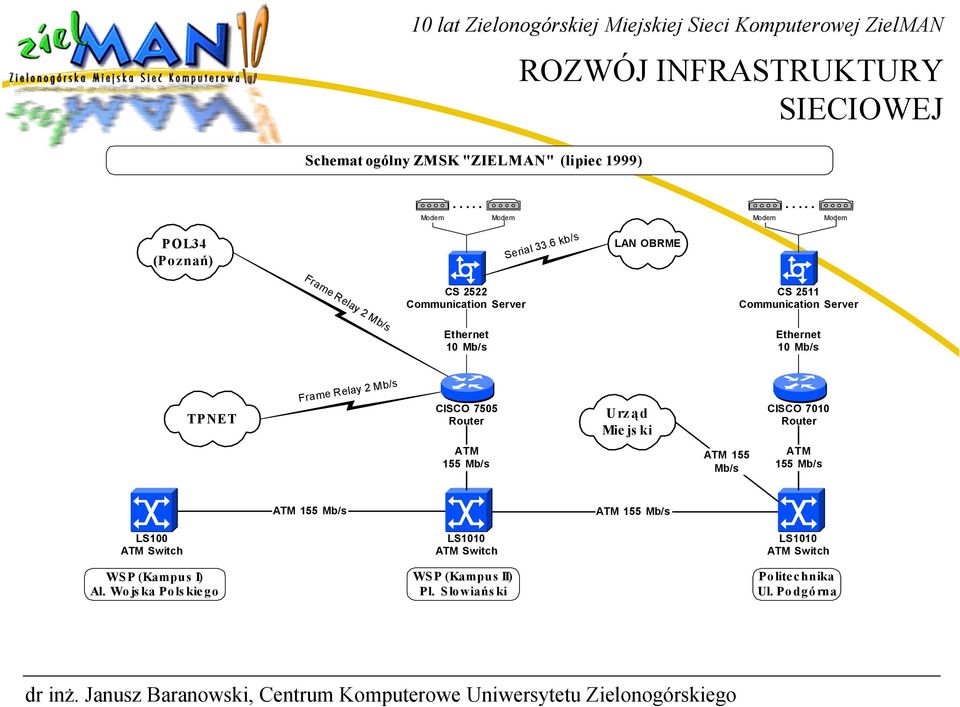

9 Schemat ogólny ZMSK "ZIELMAN" (lipiec 1999) ROZWÓJ INFRASTRUKTURY SIECIOWEJ Modem Modem Modem Modem POL34 (Poznań) Serial 33.6 kb/s LAN OBRME Frame Relay 2 Mb/s CS 2522 Communication Server CS 2511 Communication Server TPNET Frame Relay 2 Mb/s CISCO 7505 Urząd Mie js ki CISCO Mb/s LS100 Switch WS P (Kampus I) Al. Wojs ka Pols kiego LS1010 Switch WS P (Kampus II) Pl. Słowiański LS1010 Switch Po lite c hnika Ul. Podgórna

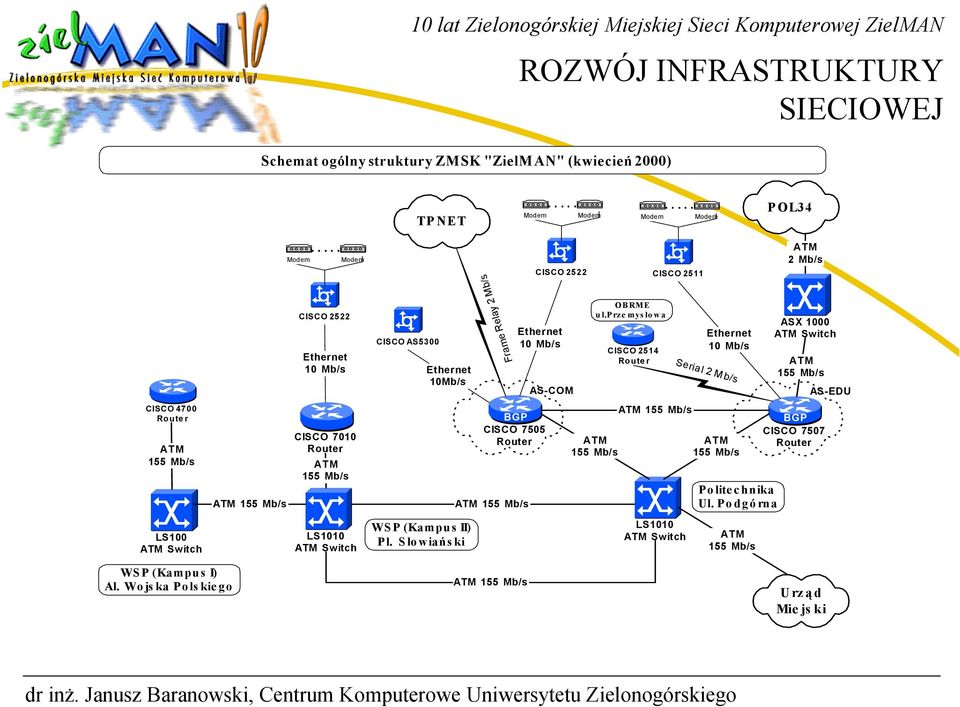

10 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (kwiecień 2000) TPNET POL34 CISCO Mb/s Frame Relay 2 Mb/s CISCO AS Mb/s AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 2 M b/s ASX 1000 Switch AS-EDU CISCO 4700 CISCO 7010 CISCO 7505 Politechnika Ul. Podgórna CISCO 7507 LS100 Switch LS1010 Switch WSP (Kampus II) Pl. Słowiański LS1010 Switch WSP (Kampus I) Al. Wojs ka Pols kiego Urzą d Mie js ki

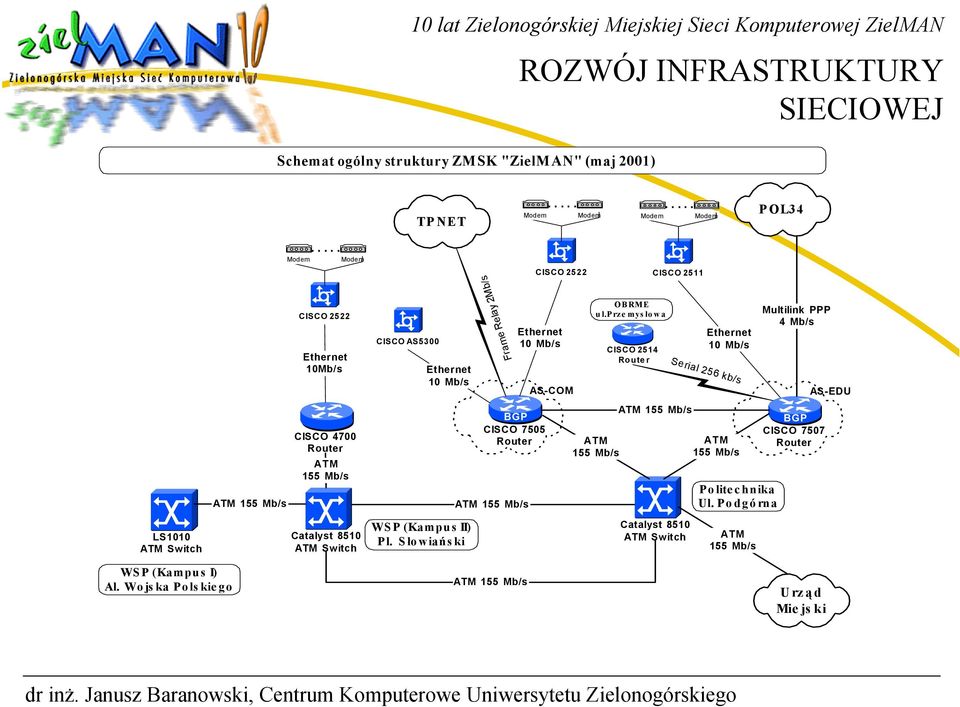

11 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (maj 2001) TPNET POL34 CISCO 2511 Frame Relay 2Mb/s 10Mb/s CISCO 4700 CISCO AS5300 CISCO 7505 AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 256 kb/s Po lite c hnika Ul. Podgórna Multilink PPP 4 Mb/s CISCO 7507 AS-EDU LS1010 Switch Catalyst 8510 Switch WSP (Kampus II) Pl. Słowiański Catalyst 8510 Switch WSP (Kampus I) Al. Wojs ka Pols kiego Urzą d Mie js ki

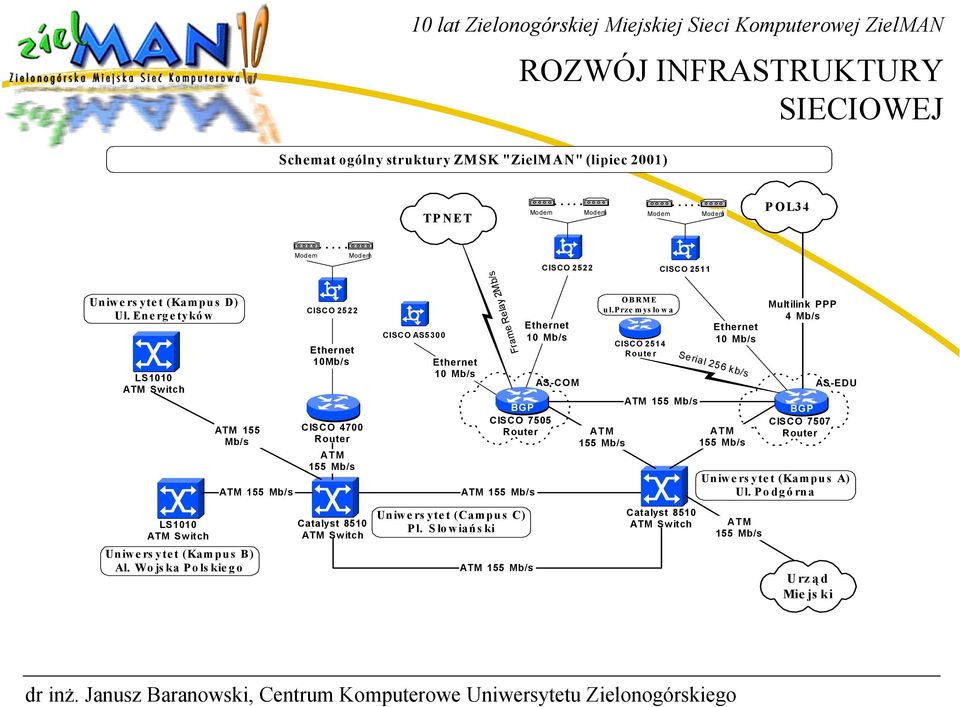

12 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (lipiec 2001) TPNET POL34 CISCO 2511 Frame Relay 2Mb/s Uniwers ytet (Kampus D) Ul. Energetyków LS1010 Switch 155 Mb/s 10Mb/s CISCO 4700 CISCO AS5300 CISCO 7505 AS-COM OBRME ul. Prze mys łowa CISCO 2514 Serial 256 kb/s Multilink PPP 4 Mb/s CISCO 7507 AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna LS1010 Switch Catalyst 8510 Switch Uniwers ytet (Campus C) Pl. Słowiański Catalyst 8510 Switch Uniwers ytet (Kampus B) Al. Wojs ka Pols kiego Urzą d Mie js k i

13 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (luty 2002) TPNET POL34 CISCO Mb/s Frame Relay 2Mb/s Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch 155 Mb/s 10Mb/s CISCO 4700 CISCO AS5300 CISCO 7505 AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 256 kb/s ASX 1000 Switch CISCO 7507 AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna LS1010 Switch LS 1010 Switch Uniwers ytet (Campus C) Pl. Słowiański Catalyst 8510 Switch Uniwers ytet (Kampus B) Al. Wojs ka Pols kiego Urzą d Mie js ki

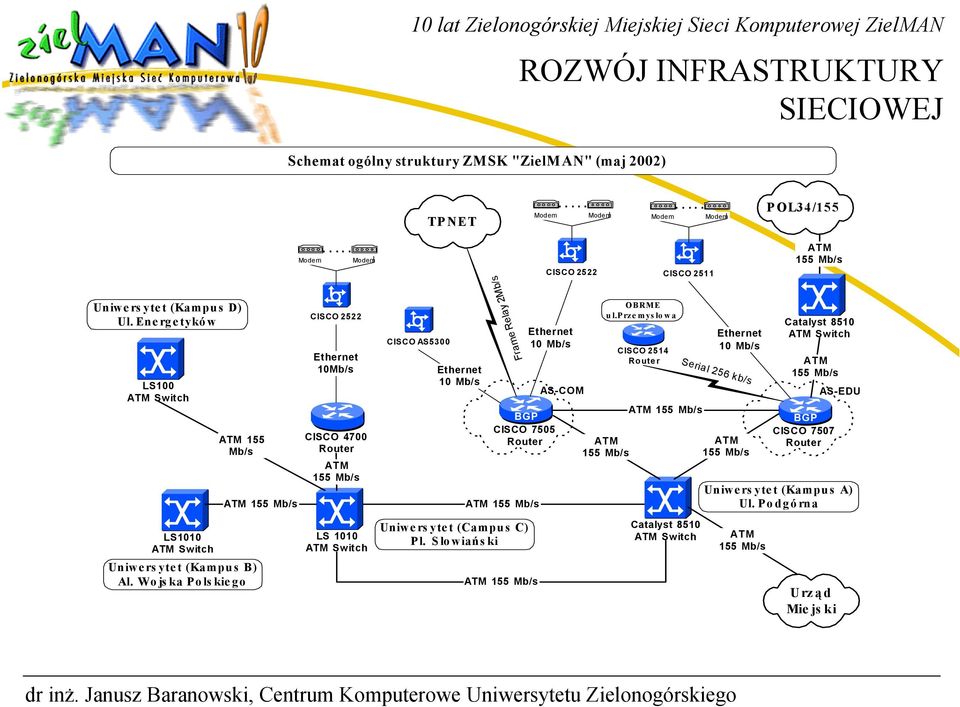

14 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (maj 2002) TPNET POL34/155 CISCO 2511 Frame Relay 2Mb/s Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch 155 Mb/s 10Mb/s CISCO 4700 CISCO AS5300 CISCO 7505 AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 256 kb/s Catalyst 8510 Switch CISCO 7507 AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna LS1010 Switch LS 1010 Switch Uniwers ytet (Campus C) Pl. Słowiański Catalyst 8510 Switch Uniwers ytet (Kampus B) Al. Wojs ka Pols kiego Urzą d Mie js ki

15 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (czerwiec 2003) TPNET CISCO AS5300 CISCO 2511 POL34/155 Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch LS 1010 Switch Uniwers ytet (Kampus B) Al. Wojs ka Pols kiego 10Mb/s CISCO 4700 LS 1010 Switch PRONET ZTP -NET Frame Relay 2Mb/s 3 Mb/s Uniwers ytet (Campus C) Pl. Słowiański 100 Mb/s CISCO 7505 AS-COM OBRME ul. Przemysłowa CISCO 2514 Catalyst 8510 Switch Serial 256 kb/s Catalyst 8510 Switch CISCO 7507 AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna Urzą d Mie js ki

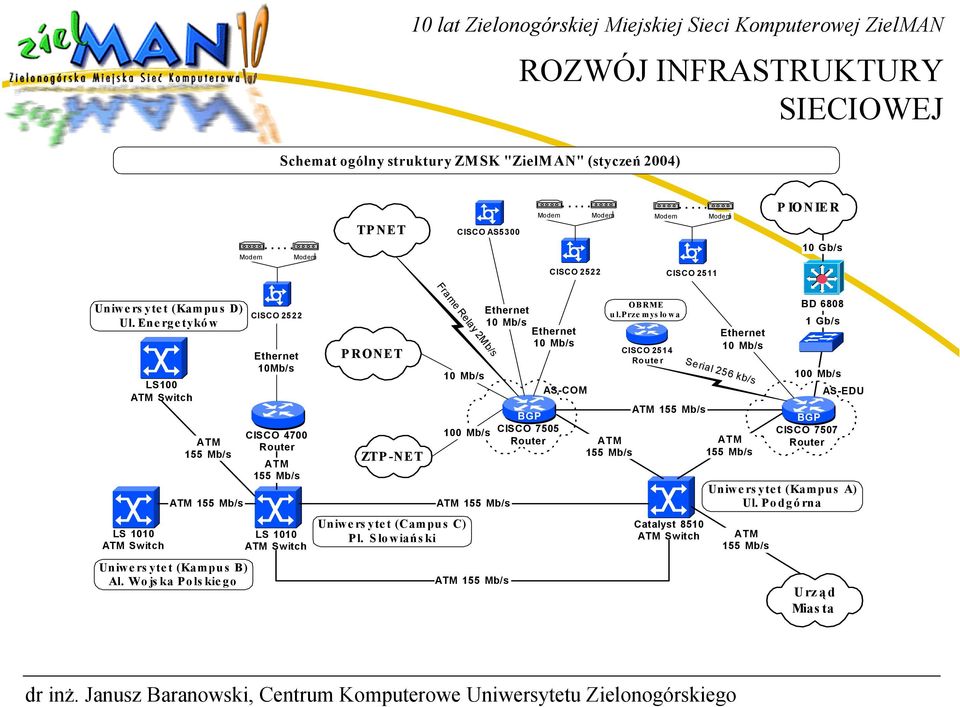

16 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (styczeń 2004) TPNET CISCO AS5300 PIONIER 10 Gb/s CISCO 2511 Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch LS 1010 Switch Uniwers ytet (Kampus B) Al. Wo js ka Po ls kie g o 10Mb/s CISCO 4700 LS 1010 Switch PRONET ZTP -NET Frame Relay 2Mb/s Uniwers ytet (Campus C) Pl. Słowiański 100 Mb/s CISCO 7505 AS-COM OBRME ul. Przemysłowa CISCO 2514 Catalyst 8510 Switch Serial 256 kb/s BD Gb/s 100 Mb/s CISCO 7507 AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna Urzą d Mias ta

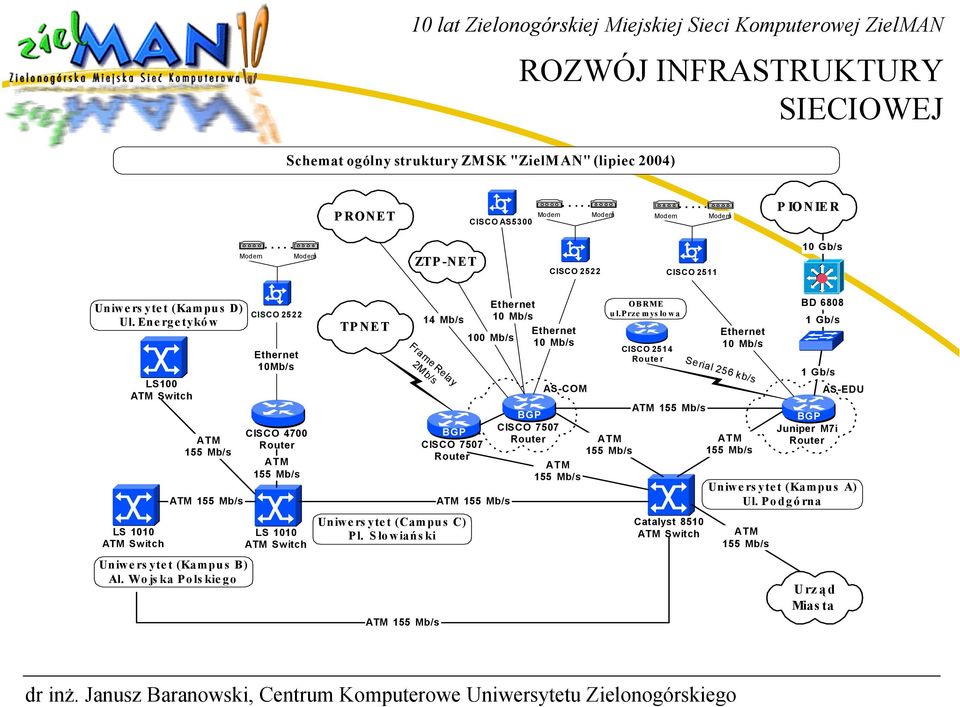

17 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (lipiec 2004) PRONET CISCO AS5300 PIONIER ZTP -NET CISCO Gb/s Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch 10Mb/s CISCO 4700 TPNET Frame Relay 2Mb/s 14 Mb/s CISCO Mb/s CISCO 7507 AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 256 kb/s BD Gb/s 1 Gb/s Juniper M7i AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna LS 1010 Switch LS 1010 Switch Uniwers ytet (Campus C) Pl. Słowiański Catalyst 8510 Switch Uniwers ytet (Kampus B) Al. Wo js ka Po ls kie g o Urzą d Mia s ta

18 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (wrzesień 2005) PRONET CISCO AS5300 PIONIER ZTP -NET CISCO Gb/s Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch 10Mb/s CISCO 4700 TPNET Frame Relay 2Mb/s 47 Mb/s CISCO Mb/s CISCO 7507 AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 256 kb/s BD Gb/s 1 Gb/s Juniper M7i AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna LS 1010 Switch LS 1010 Switch Uniwers ytet (Campus C) Pl. Słowiański Catalyst 8510 Switch Uniwers ytet (Kampus B) Al. Wo js ka Po ls kie g o Urzą d Mia s ta

19 ROZWÓJ INFRASTRUKTURY SIECIOWEJ Schemat ogólny struktury ZMSK "ZielMAN" (wrzesień 2005) PRONET CISCO AS5300 PIONIER ZTP -NET CISCO Gb/s Uniwers ytet (Kampus D) Ul. Energetyków LS100 Switch 10Mb/s CISCO 4700 TPNET Frame Relay 2Mb/s 47 Mb/s CISCO Mb/s CISCO 7507 AS-COM OBRME ul. Przemysłowa CISCO 2514 Serial 256 kb/s BD Gb/s 1 Gb/s Juniper M7i AS-EDU Uniwers ytet (Kampus A) Ul. Podgórna LS 1010 Switch LS 1010 Switch Uniwers ytet (Campus C) Pl. Słowiański Catalyst 8510 Switch Uniwers ytet (Kampus B) Al. Wo js ka Po ls kie g o Urzą d Mia s ta

20 10 lat Zielonogórskiej Miejskiej Sieci Komputerowej ZielMAN INFRASTRUKTURA ŚWIATŁOWODOWA W MIEŚCIE Poznań PIONIER A-22 Gubin PIONIER A-2 UM A-16 CZK RAT EXA A-27 TP A-19 A-25 OBR ZTP Węzłysiecikomputerowych: A-2 A-19 A-16 A-22 A-27 ul. Podgórna USK UZ - Kampus A pl. Słowiański USK UZ- Kampus C al. Wojska Polskiego USK UZ - Kampus B ul. Energetyków USK UZ - Kampus D al. Wojska Polskiego USK UZ (Mrowisko) A-26 A-24 C-10 A-25 EXA UM A-26 ul. Monte Cassino USK UZ ul. Wiśniowa USK UZ ul. Ogrodowa USK UZ ul. Lubuska USK UZ ul.kościelna 2 (EXATEL) ul. Podgórna 22 (Urząd Miejski) A-24 OBR TP CZK RAT Z TP Wrocław PIONIER C-10 ul. Dworcowa 14, węzeł łączności PKP i USK UZ ul. Przemysłowa 6 (OBRME) pl. Pocztowy 2 (TPSA) ul Kasprowicza 3/5 (KM PSP i CZK) ul Stary Rynek 1 (RATUSZ) ul Wyszyńskiego 29 (ZTP Sp. z o.o.) Rodzaje łącz: Zielona Góra, 16 września 2005r. Łącza światłowodowe Łącza światłowodowe PIONIER-NET Łącza miedziane (modemowe)

21 PLANY NA PRZYSZŁOŚĆ PROJEKT WSPÓŁFINANSOWANY PRZEZ UNIĘ EUROPEJSKĄ Z EUROPEJSKIEGO FUNDUSZU ROZWOJU REGIONALNEGO,,Projekt Modernizacji Zielonogórskiej Miejskiej Sieci Komputerowej ZielMAN w Zielonej Górze ZielMAN 2

22 PLANY NA PRZYSZŁOŚĆ Schemat ideowo-logiczny projektowanej sieci komputerowej w ramach projektu ZielMAN 2 USK UZ Kampus D ul. Energ etyków USK UZ Centrum Astronomii ul. Lubuska Urząd M iasta Zielona Góra ul. Podg órna USK UZ Kampus A 100M b/s ul. Podg órna USK UZ Kampus C pl. Słowiański A-19 A-25 ZMSK ZielMAN Urząd Marszałkowski Zielona Góra 100M b/s ul. Podg órna A-18 A-2 Centrum Zarządzania Kryzysowego USK UZ Rektorat ul. Licealna 100M b/s ul. Kasprowicza A M b/s Urząd M iasta Zielona Góra ul. Zachodnia Gb/s+Eth+FR 100M b/s Legenda: 100M b/s Urząd M iasta Przełącznik szkieletowy Zielona Góra Ratusz Przełącznik dostępowy IN TERNET (PIONIER, PRONET, TPNET) USK UZ Kampus B Sieć LAN lub MAN al. Wojska Polskiego ul. OBR Me Przemysłowa A-16 Oznaczenie budynku

23 10 lat Zielonogórskiej Miejskiej Sieci Komputerowej ZielMAN PLANY NA PRZYSZŁOŚĆ Lubuska Regionalna Sieć Komputerowa LUBRAN Zielona Góra, 16 września 2005r.

24 AKADEMIA REGIONALNO-LOKALNA CISCO PRZY UNIWERSYTECIE ZIELONOGÓRSKIM

25 AKADEMIA REGIONALNO-LOKALNA CISCO PRZY UNIWERSYTECIE ZIELONOGÓRSKIM podpisanie umowy PZ Cisco (2000) szkolenie instruktorów (2001) prowadzenie kursów ( )

26 PROGRAM NAUCZANIA AKADEMII CISCO Semestr I Model OSI i standardy przemysłowe Topologie sieci Adresy IP, maski Elementy sieciowe Podstawy projektowania sieci Semestr II Teoria routingu Podstawy konfigurowania routerów Protokoły routingu Semestr III Zaawansowane konfiguracje routerów Teoria przełączania w sieci LAN, sieci VLAN Projektowanie zaawansowanych sieci LAN i sieci LAN przełączanych Protokół Novell IPX Analiza przykładowych rozwiązań Semestr IV Teoria i projektowanie sieci WAN Technologia WAN, PPP, Frame Relay, ISDN Rozwiązywanie problemów w sieci Analiza przykładowych rozwiązań

27 AKADEMIE LOKALNE CISCO PRZY UNIWERSYTECIE ZIELONOGÓRSKIM 1. Uniwersytet Zielonogórski - Instytut Sterowania i Systemów Informatycznych 2. Zespół Szkół Technicznych w Zbąszynku 3. Zespół Szkół Technicznych w Świebodzinie 4. Zespół Szkół Ogólnokształcących w Nowym Tomyślu 5. Zespół Szkół Elektrycznych w Nowej Soli 6. Stowarzyszenie Oświatowe w Żarach 7. Powiatowe Centrum Kształcenia Praktycznego w Bielawie 8. Zespół Szkół Zawodowych w Oleśnicy 9. Wyższa Informatyczna Szkoła Zawodowa w Gorzowie Wielkopolskim 10. Ośrodek Szkolenia Państwowej Inspekcji Pracy we Wrocławiu 11. Głogowskie Centrum Kształcenia Praktycznego w Głogowie 12. Państwowa Wyższa Szkoła Zawodowa w Gorzowie Wielkopolskim 13. Wyższa Szkoła Informatyki i Zarządzania "Copernicus we Wrocławiu 14. Fundacja "Instytut Technologii Informatycznych we Wrocławiu
