2 Firma ZVVZ-Enven Engineering, a.s., należąca do ZVVZ Group, jest posiadaczem know-how i następcą tradycyjnego dostawcy ZVVZ a.s. w zakresie wszystkich urządzeń techniki powietrznej oraz jej systemów dla elektrowni jądrowych wraz ze wszystkimi niezbędnymi pozwoleniami i certyfikatami. Dostawy pod klucz kompletuje z produktów ZVVZ a.s., jak również z wyrobów innych wypróbowanych dostawców. O p i s f u n k c j i ( r o d z a j e f u n k c j i ) Urządzenia techniki powietrznej oraz jej systemy mają szczególne znaczenie dla bezpieczeństwa energetyki jądrowej (EJ). Zapewniają nie tylko prawidłowe działanie elektrowni w normalnym trybie eksploatacji, lecz w praktyce są także jednym z decydujących czynników, które zapewniają zarówno bezpieczeństwo w obiekcie EJ, jak też w jej otoczeniu na wypadek potencjalnego zagrożenia opadem radioaktywnym. Urządzenia techniki powietrznej w EJ znajdują się we wszystkich obiektach, działach głównych i pomocniczych. Decydujące dla bezpieczeństwa EJ są systemy techniki powietrznej reaktorowni, które składają się zazwyczaj z trzech części: strefa hermetyczna strefa gazoszczelna lub kontrolowana systemy doprowadzające techniki powietrznej W każdej wymienionej części pracuje cały szereg systemów techniki powietrznej, które mają różne funkcje i znaczenie; mają one charakter obiegowy, odprowadzający lub doprowadzający. Zgodnie z trybami pracy reaktora systemy techniki powietrznej mają także odpowiednie tryby pracy, które sterują ich eksploatacją. W przypadku maszyn i urządzeń techniki powietrznej zwraca się wielką uwagę na ich niezawodność eksploatacyjną oraz zachowanie zdolności do eksploatacji w warunkach awaryjnych. Tak jak w przypadku innych systemów techniki powietrznej dla wydziałów aktywnych, również w EJ przestrzegane są podstawowe zasady wentylacji tych wydziałów. Uzupełniającą częścią systemów techniki powietrznej dla bezpiecznej eksploatacji EJ są urządzenia wentylacyjne i klimatyzacyjne obiektów budowlanych, czyli tzw. budowlana technika powietrzna.

3 N a j w a ż n i e j s z e e l e m e n t y w s y s t e m a c h u r z ą d z e ń t e c h n i k i p o w i e t r z n e j w E J Wentylatory promieniowe i osiowe Jednostki klimatyzacyjne do uzdatniania powietrza Filtry powietrza Filtry promieniowania Zamknięcia hermetyczne Klapy zamykające i regulacyjne Elastyczne wkładki dylatacyjne Tłumiki hałasu Chłodzące jednostki klimatyzacyjne i chłodnice powietrza Przeciwwybuchowe urządzenia ochrony budynków Klapy przeciwpożarowe Izolacje instalacji rurowych przeciwhałasowe, przeciwpożarowe i cieplne Rurociąg rozprowadzający powietrze włącznie z kształtkami i wyposażeniem Specjalne powłoki malarskie

4 U r z ą d z e n i a f i l t r a c y j n e d l a e l e k t r o w n i j ą d r o w y c h Urządzenia filtracyjne w elektrowniach jądrowych odgrywają ważną rolę polegającą na zapewnieniu bezpieczeństwa jądrowego. Głównym powodem firmy ZVVZ-Enven Engineering a.s. do rozwoju i wprowadzenia dostaw nowej linii urządzeń dla elektrowni jądrowych i zakładów podobnego typu było zapotrzebowanie na wymianę już wyeksploatowanych filtrów z byłego Związku Radzieckiego oraz filtrów innych producentów. Żywotność starych urządzeń stopniowo się kończy i równocześnie nie spełniają one już wszystkich kryteriów zgodnie z obecnymi przepisami krajów europejskich i USA z punktu widzenia bezpieczeństwa jądrowego. Rzeczą oczywistą jest możliwość stosowania tych urządzeń w nowo wybudowanych zakładach energetyki jądrowej. Dzięki wprowadzeniu dostaw nowej linii urządzeń filtracyjnych, ZVVZ-Enven Engineering a.s. staje się dostawcą nowoczesnych rozwiązań, których parametry są niezaprzeczalnie korzystniejsze niż parametry pierwotnie dostarczonych urządzeń i są w pełni porównywalne z elitą światową w tej dziedzinie. Z a k r e s s t o s o w a n i a Urządzenia filtracyjne są przeznaczone głównie do zatrzymywania aerozolów radioaktywnych, jodu oraz związków jodu w systemach techniki powietrznej elektrowni jądrowych oraz obiektach o podobnym charakterze. Wyraźnie przyczyniają się do spełnienia wymagań bezpieczeństwa zarówno w normalnych jak i awaryjnych oraz poawaryjnych warunkach eksploatacji. Urządzenia filtracyjne można stosować zarówno do modernizacji istniejących systemów techniki powietrznej EJ, jak i w nowo wybudowanych elektrowniach jądrowych. Do innych zastosowań można zaliczyć wykorzystanie w dziedzinie badań, produkcji i stosowania radioizotopów, ewentualnie w medycynie nuklearnej. Urządzenia w pełnym zakresie spełniają zaostrzone wymagania norm niemieckich i amerykańskich dla elektrowni jądrowych. C z ę ś c i s t a c j i f i l t r a c y j n o - w e n t y l a c y j n e j 1 Urządzenie odparowujące 2 Ogrzewacz elektryczny 3 Wstępny filtr aerozolowy 6 4 Filtr o wysokiej efektywności 5 Elementy złączne 6 Filtr jodowy

5 O p i s u r z ą d z e ń f i l t r a c y j n y c h Urządzenia filtracyjne są modułowego typu. Wykonanie poszczególnych elementów umożliwia ich łączenie z uwzględnieniem: wymaganej funkcji danego systemu techniki powietrznej w poszczególnych trybach eksploatacji wymaganego stopnia filtracji aerozoli w formie stałej i płynnej oraz radioaktywnych domieszek w formie gazowej P o d s t a w o w e c z ę ś c i s k ł a d o w e n o w e g o u r z ą d z e n i a f i l t r a c y j n e g o l i n i i V S t o : a) filtr przeciwmgielny VSO, przeznaczony do zatrzymywania mgły wodnej i kropli wody b) wstępny filtr aerozolowy VSP do zgrubnej filtracji aerozoli włącznie z wyjmowanymi wkładkami filtracyjnymi b) filtr aerozolowy o wysokiej efektywności VSA do zatrzymania aerozoli włącznie z wyjmowanymi wkładkami filtracyjnymi d) ogrzewacz elektryczny VSE, przeznaczony do ogrzewania filtrowanego zanieczyszczonego powietrza w celu zmniejszenia jego wilgotności względnej w stanach granicznych przed wprowadzeniem do filtra jodowego e) filtr jodowy VSJ do zatrzymania radioaktywnego jodu oraz jego związków w stanie gazowym, przeznaczony do napełnienia sorbentem f) elementy złączne VSS oraz podłączeniowe VSN do podłączenia stacji filtracyjnej do rur instalacji techniki powietrznej Niniejsze modułowe rozwiązanie urządzenia filtracyjnego to nowoczesna koncepcja umożliwiająca stworzenie dowolnych zestawów w taki sposób, aby zostały spełnione wymagania odnośnie wysokiej jakości filtracji powietrza we wszystkich systemach techniki powietrznej elektrowni jądrowych. M a t e r i a ł z a s t o s o w a n y w p r o d u k c j i u r z ą d z e ń f i l t r a c y j n y c h a) poszczególne części składowe stacji filtrów są produkowane ze stali nierdzewnej bez dalszej ochrony powierzchniowej b) elementy podłączeniowe VSN są wykonane ze stali węglowej z ochroną powierzchniową w postaci powłoki malarskiej. Z punktu widzenia kierunku przepływu filtrowanego medium oraz dostępu obsługi, są stacje filtracyjne, a co za tym idzie i poszczególne części składowe, wykonywane w wersji prawej i lewej.

6 M o n t a ż u r z ą d z e ń f i l t r a c y j n y c h Montaż urządzeń filtracyjnych z poszczególnych części składowych wykonywany jest na miejscu eksploatacji. Poszczególne części są połączone za pomocą złączy kołnierzowych. Całe urządzenie jest przymocowane do fundamentu za pomocą śrub fundamentowych. Stacja filtracyjna jest wyposażona w króćce do podłączenia niezbędnych przyrządów pomiarowych i kontrolnych oraz króćce do doprowadzania i odprowadzania roztworów dekontaminacyjnych. Pomiędzy wymianami zawartości funkcyjnej oraz elementów stacja filtracyjna pracuje bezobsługowo. Kontrola stanu technicznego urządzeń filtracyjnych przeprowadzana jest w okresie planowanego wyłączenia z eksploatacji systemów techniki powietrznej EJ według zatwierdzonych wytycznych i procedur. Jedyną częścią stacji filtracyjnej, która wymaga sterowania jest ogrzewacz elektryczny. Instalacja elektryczna, która wchodzi w skład urządzeń filtracyjnych i ich części składowych, odpowiada wymaganiom norm dla danego środowiska pracy. Materiał i budowa wszystkich części składowych urządzeń filtracyjnych, włącznie z rozmiarami złączy kołnierzowych, króćców do doprowadzania i odprowadzania wody, króćców do ewentualnych przyrządów kontrolnych i pomiarowych, są zunifikowane w największym możliwym zakresie. Żywotność stacji filtracyjnej wynosi 50 lat, oprócz wymiennych elementów funkcyjnych, których żywotność jest uzależniona od warunków eksploatacyjnych.

7 P a r a m e t r y t e c h n i c z n e Linia urządzeń różniących się rozmiarami i mocą jest ustalona dla nominalnego przepływu powietrza 1700, 3 400, 6 800, m 3 /h, dla wyższych przepływów możliwe jest równoległe podłączenie podanych rozmiarów. Zdolność separacyjna urządzenia filtracyjnego przy nominalnym przepływie powietrza wynosi minimalnie 99,95 % dla aerozoli radioaktywnych oraz minimalnie 99,99 % dla gazowych związków jodu radioaktywnego. Początkowy ubytek ciśnienia w urządzeniu filtracyjnym w przypadku maksymalnego zestawu części składowych nie przekroczy 2000 Pa przy nominalnym przepływie powietrza. Dopuszczalna nieszczelność obudowy urządzenia filtracyjnego (po montażu) przy ubytku ciśnienia Pa nie przekroczy wartości 0,003 % przepływającej ilości nominalnej. Stacje filtracyjne są przeznaczone do eksploatacji po stronie ssącej wentylatora a ich konstrukcje są obliczone dla podciśnienia 10 kpa. Stacje filtracyjne spełniają wymagania zwiększonej ochrony przeciwpożarowej. Długoterminowo wytrzymuje działanie temperatury do 100 C, wilgotności względnej 100 % a krótkoterminowo, min. 10 godzin, działanie mieszanki pary z powietrzem o temperaturze do 150 C. Zastosowane materiały nie wspomagają spalania, za wyjątkiem sorbentu, którego temperatura zapłonu jest wyższa niż 330 C. Zastosowane wkładki filtracyjne w filtrze wstępnym odznaczają się stałą odpornością cieplną C, wysoce efektywne wkładki filtracyjne C, krótkotrwale C. Stacja filtracyjna zalicza się do Wybranych Urządzeń zgodnie z Rozporządzeniem 214/1997 Dz.U. Stacja filtracyjna jest rozwiązana z uwzględnieniem spełnienia I. kategorii odporności sejsmicznej dla maksymalnego obliczeniowego trzęsienia ziemi 8 według MSK 64 oraz odpowiadającego mu spektrum odzewu w danym miejscu stosowania. Dla każdego zastosowania przeprowadzana jest kontrola odporności sejsmicznej za pomocą obliczeń na podstawie wyników uzyskanych eksperymentalnie podczas prób prototypu. Rozmiary poszczególnych skrzyni są wybrane w taki sposób, aby można było w maksymalnym stopniu wykorzystać istniejące drogi transportowe w już istniejących elektrowniach. W przypadku przebudowy lub ograniczenia profilu przejściowego do 1600x900 mm można dostarczyć urządzenie filtracyjne podzielone, dzięki czemu wszystkie części stacji filtracyjnej będą nadawać się do transportu przez ten otwór.

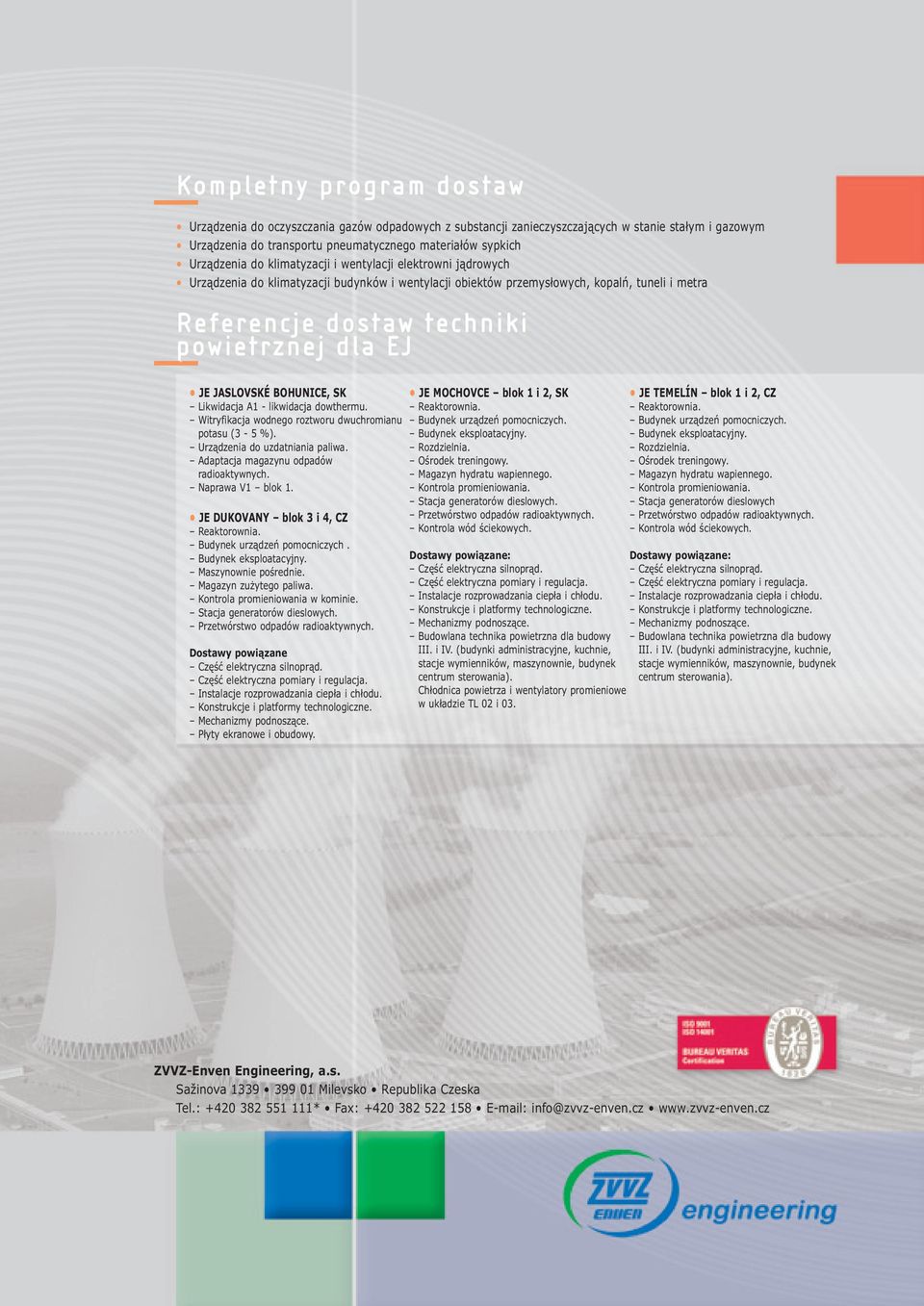

8 K o m p l e t n y p r o g r a m d o s t a w Urządzenia do oczyszczania gazów odpadowych z substancji zanieczyszczających w stanie stałym i gazowym Urządzenia do transportu pneumatycznego materiałów sypkich Urządzenia do klimatyzacji i wentylacji elektrowni jądrowych Urządzenia do klimatyzacji budynków i wentylacji obiektów przemysłowych, kopalń, tuneli i metra R e f e r e n c j e d o s t a w t e c h n i k i p o w i e t r z n e j d l a E J JE JASLOVSKÉ BOHUNICE, SK Likwidacja A1 - likwidacja dowthermu. Witryfikacja wodnego roztworu dwuchromianu potasu (3-5 %). Urządzenia do uzdatniania paliwa. Adaptacja magazynu odpadów radioaktywnych. Naprawa V1 blok 1. JE DUKOVANY blok 3 i 4, CZ Reaktorownia. Budynek urządzeń pomocniczych. Budynek eksploatacyjny. Maszynownie pośrednie. Magazyn zużytego paliwa. Kontrola promieniowania w kominie. Stacja generatorów dieslowych. Przetwórstwo odpadów radioaktywnych. Dostawy powiązane Część elektryczna silnoprąd. Część elektryczna pomiary i regulacja. Instalacje rozprowadzania ciepła i chłodu. Konstrukcje i platformy technologiczne. Mechanizmy podnoszące. Płyty ekranowe i obudowy. JE MOCHOVCE blok 1 i 2, SK Reaktorownia. Budynek urządzeń pomocniczych. Budynek eksploatacyjny. Rozdzielnia. Ośrodek treningowy. Magazyn hydratu wapiennego. Kontrola promieniowania. Stacja generatorów dieslowych. Przetwórstwo odpadów radioaktywnych. Kontrola wód ściekowych. JE TEMELÍN blok 1 i 2, CZ Reaktorownia. Budynek urządzeń pomocniczych. Budynek eksploatacyjny. Rozdzielnia. Ośrodek treningowy. Magazyn hydratu wapiennego. Kontrola promieniowania. Stacja generatorów dieslowych Przetwórstwo odpadów radioaktywnych. Kontrola wód ściekowych. Dostawy powiązane: Dostawy powiązane: Część elektryczna silnoprąd. Część elektryczna silnoprąd. Część elektryczna pomiary i regulacja. Część elektryczna pomiary i regulacja. Instalacje rozprowadzania ciepła i chłodu. Instalacje rozprowadzania ciepła i chłodu. Konstrukcje i platformy technologiczne. Konstrukcje i platformy technologiczne. Mechanizmy podnoszące. Mechanizmy podnoszące. Budowlana technika powietrzna dla budowy Budowlana technika powietrzna dla budowy III. i IV. (budynki administracyjne, kuchnie, III. i IV. (budynki administracyjne, kuchnie, stacje wymienników, maszynownie, budynek stacje wymienników, maszynownie, budynek centrum sterowania). centrum sterowania). Chłodnica powietrza i wentylatory promieniowe w układzie TL 02 i 03. ZVVZ-Enven Engineering, a.s. Sažinova Milevsko Republika Czeska Tel.: * Fax: info@zvvz-enven.cz
