1 informacyjne i reklamowe

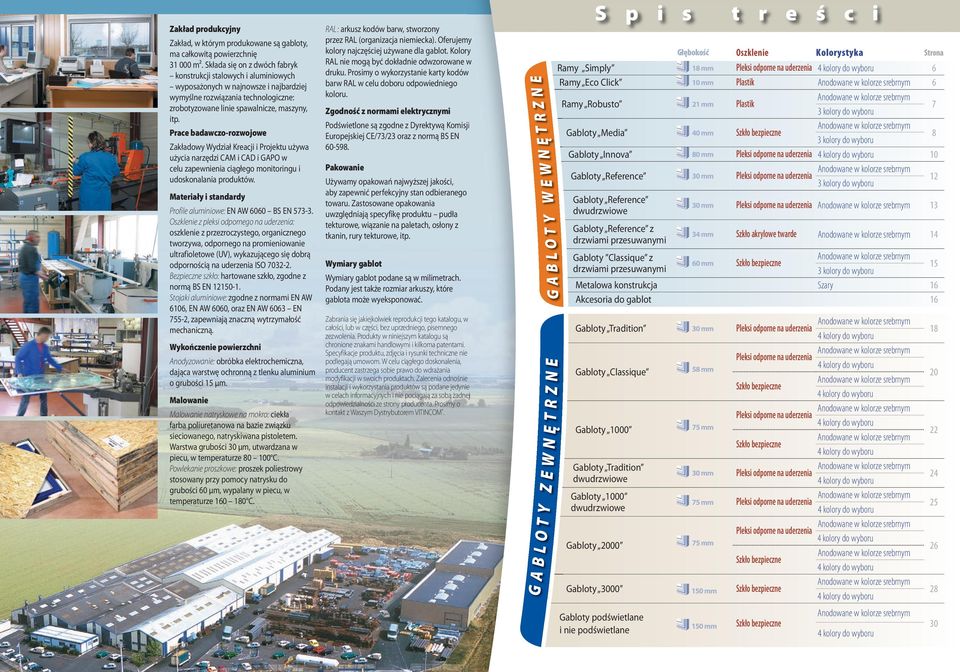

2 Zakład produkcyjny Zakład, w którym produkowane są gabloty, ma całkowitą powierzchnię m². Składa się on z dwóch fabryk konstrukcji stalowych i aluminiowych wyposażonych w najnowsze i najbardziej wymyślne rozwiązania technologiczne: zrobotyzowane linie spawalnicze, maszyny, itp. Prace badawczo-rozwojowe Zakładowy Wydział Kreacji i Projektu używa użycia narzędzi CAM i CAD i GAPO w celu zapewnienia ciągłego monitoringu i udoskonalania produktów. Materiały i standardy Profile aluminiowe: EN AW 6060 BS EN Oszklenie z pleksi odpornego na uderzenia: oszklenie z przezroczystego, organicznego tworzywa, odpornego na promieniowanie ultrafioletowe (UV), wykazującego się dobrą odpornością na uderzenia ISO Bezpieczne szkło: hartowane szkło, zgodne z normą BS EN 50-. Stojaki aluminiowe: zgodne z normami EN AW 606, EN AW 6060, oraz EN AW 6063 EN 755-, zapewniają znaczną wytrzymałość mechaniczną. Wykończenie powierzchni Anodyzowanie: obróbka elektrochemiczna, dająca warstwę ochronną z tlenku aluminium o grubości 5 μm. Malowanie Malowanie natryskowe na mokro: ciekła farba poliuretanowa na bazie związku sieciowanego, natryskiwana pistoletem. Warstwa grubości 30 μm, utwardzana w piecu, w temperaturze C. Powlekanie proszkowe: proszek poliestrowy stosowany przy pomocy natrysku do grubości 60 μm, wypalany w piecu, w temperaturze C. RAL : arkusz kodów barw, stworzony przez RAL (organizacja niemiecka). Oferujemy kolory najczęściej używane dla gablot. Kolory RAL nie mogą być dokładnie odwzorowane w druku. Prosimy o wykorzystanie karty kodów barw RAL w celu doboru odpowiedniego koloru. Zgodność z normami elektrycznymi Podświetlone są zgodne z Dyrektywą Komisji Europejskiej CE/73/3 oraz z normą BS EN Pakowanie Używamy opakowań najwyższej jakości, aby zapewnić perfekcyjny stan odbieranego towaru. Zastosowane opakowania uwzględniają specyfikę produktu pudła tekturowe, wiązanie na paletach, osłony z tkanin, rury tekturowe, itp. Wymiary gablot Wymiary gablot podane są w milimetrach. Podany jest także rozmiar arkuszy, które gablota może wyeksponować. Zabrania się jakiejkolwiek reprodukcji tego katalogu, w całości, lub w części, bez uprzedniego, pisemnego zezwolenia. Produkty w niniejszym katalogu są chronione znakami handlowymi i kilkoma patentami. Specyfikacje produktu, zdjęcia i rysunki techniczne nie podlegają umowom. W celu ciągłego doskonalenia, producent zastrzega sobie prawo do wdrażania modyfikacji w swoich produktach. Zalecenia odnośnie instalacji i wykorzystania produktów są podane jedynie w celach informacyjnych i nie pociągają za sobą żadnej odpowiedzialności ze strony producenta. Prosimy o kontakt z Waszym Dystrybutorem VITINCOM. Oszklenie Kolorystyka Strona Ramy Simply 8 mm Pleksi odporne na uderzenia 4 kolory do wyboru 6 Ramy Eco Click 0 mm Plastik Anodowane w kolorze srebrnym 6 Ramy Robusto mm Plastik Anodowane w kolorze srebrnym 3 kolory do wyboru 7 Gabloty Media 40 mm Szkło bezpieczne Anodowane w kolorze srebrnym 3 kolory do wyboru 8 Gabloty Innova 80 mm Pleksi odporne na uderzenia 4 kolory do wyboru 0 Gabloty Reference Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 30 mm 3 kolory do wyboru Gabloty Reference dwudrzwiowe Gabloty Reference z drzwiami przesuwanymi Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 3 Szkło akrylowe twarde Anodowane w kolorze srebrnym 4 Gabloty Classique z Anodowane w kolorze srebrnym 60 mm Szkło bezpieczne drzwiami przesuwanymi 3 kolory do wyboru 5 Metalowa konstrukcja Szary 6 Akcesoria do gablot 6 Gabloty Tradition Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 30 mm 8 4 kolory do wyboru Gabloty Classique Gabloty 000 Gabloty Tradition dwudrzwiowe Gabloty 000 dwudrzwiowe Gabloty 000 Gabloty 3000 S p i s t r e ś c i Gabloty podświetlane i nie podświetlane Głębokość 30 mm 34 mm 58 mm 75 mm 30 mm 75 mm 75 mm 50 mm 50 mm Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 4 kolory do wyboru 0 Anodowane w kolorze srebrnym Szkło bezpieczne 4 kolory do wyboru Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 4 kolory do wyboru Anodowane w kolorze srebrnym Szkło bezpieczne 4 kolory do wyboru Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 4 4 kolory do wyboru Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 5 4 kolory do wyboru Pleksi odporne na uderzenia Anodowane w kolorze srebrnym 4 kolory do wyboru 6 Anodowane w kolorze srebrnym Szkło bezpieczne 4 kolory do wyboru Anodowane w kolorze srebrnym Szkło bezpieczne 8 4 kolory do wyboru Szkło bezpieczne Anodowane w kolorze srebrnym 4 kolory do wyboru 30

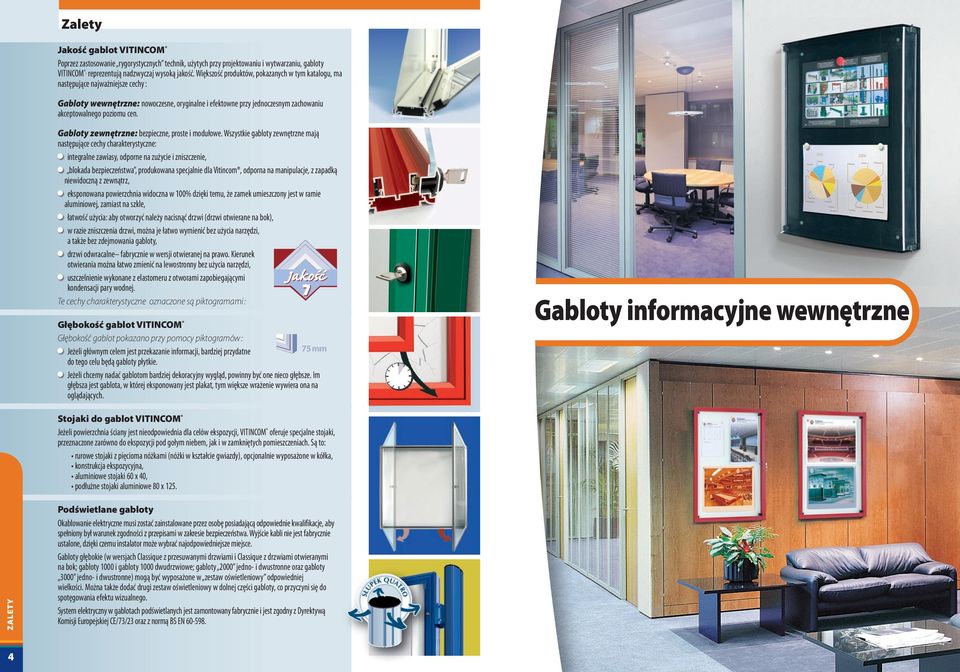

3 Zalety Jakość gablot VITINCOM Poprzez zastosowanie rygorystycznych technik, użytych przy projektowaniu i wytwarzaniu, gabloty VITINCOM, reprezentują nadzwyczaj wysoką jakość. Większość produktów, pokazanych w tym katalogu, ma następujące najważniejsze cechy : Gabloty wewnętrzne: nowoczesne, oryginalne i efektowne przy jednoczesnym zachowaniu akceptowalnego poziomu cen. Gabloty zewnętrzne: bezpieczne, proste i modułowe. Wszystkie gabloty zewnętrzne mają następujące cechy charakterystyczne: integralne zawiasy, odporne na zużycie i zniszczenie, blokada bezpieczeństwa, produkowana specjalnie dla Vitincom, odporna na manipulacje, z zapadką niewidoczną z zewnątrz, eksponowana powierzchnia widoczna w 00% dzięki temu, że zamek umieszczony jest w ramie aluminiowej, zamiast na szkle, łatwość użycia: aby otworzyć należy nacisnąć drzwi (drzwi otwierane na bok), w razie zniszczenia drzwi, można je łatwo wymienić bez użycia narzędzi, a także bez zdejmowania gabloty, drzwi odwracalne fabrycznie w wersji otwieranej na prawo. Kierunek otwierania można łatwo zmienić na lewostronny bez użycia narzędzi, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej. Te cechy charakterystyczne oznaczone są piktogramami : Głębokość gablot VITINCOM Głębokość gablot pokazano przy pomocy piktogramów : Jeżeli głównym celem jest przekazanie informacji, bardziej przydatne 75 mm do tego celu będą gabloty płytkie. Jeżeli chcemy nadać gablotom bardziej dekoracyjny wygląd, powinny być one nieco głębsze. Im głębsza jest gablota, w której eksponowany jest plakat, tym większe wrażenie wywiera ona na oglądających. Gabloty informacyjne wewnętrzne Stojaki do gablot VITINCOM Jeżeli powierzchnia ściany jest nieodpowiednia dla celów ekspozycji, VITINCOM oferuje specjalne stojaki, przeznaczone zarówno do ekspozycji pod gołym niebem, jak i w zamkniętych pomieszczeniach. Są to: rurowe stojaki z pięcioma nóżkami (nóżki w kształcie gwiazdy), opcjonalnie wyposażone w kółka, konstrukcja ekspozycyjna, aluminiowe stojaki 60 x 40, podłużne stojaki aluminiowe 80 x 5. ZALETY Podświetlane gabloty Okablowanie elektryczne musi zostać zainstalowane przez osobę posiadającą odpowiednie kwalifikacje, aby spełniony był warunek zgodności z przepisami w zakresie bezpieczeństwa. Wyjście kabli nie jest fabrycznie ustalone, dzięki czemu instalator może wybrać najodpowiedniejsze miejsce. Gabloty głębokie (w wersjach Classique z przesuwanymi drzwiami i Classique z drzwiami otwieranymi na bok; gabloty 000 i gabloty 000 dwudrzwiowe; gabloty 000 jedno- i dwustronne oraz gabloty 3000 jedno- i dwustronne) mogą być wyposażone w zestaw oświetleniowy odpowiedniej wielkości. Można także dodać drugi zestaw oświetleniowy w dolnej części gabloty, co przyczyni się do spotęgowania efektu wizualnego. System elektryczny w gablotach podświetlanych jest zamontowany fabrycznie i jest zgodny z Dyrektywą Komisji Europejskiej CE/73/3 oraz z normą BS EN

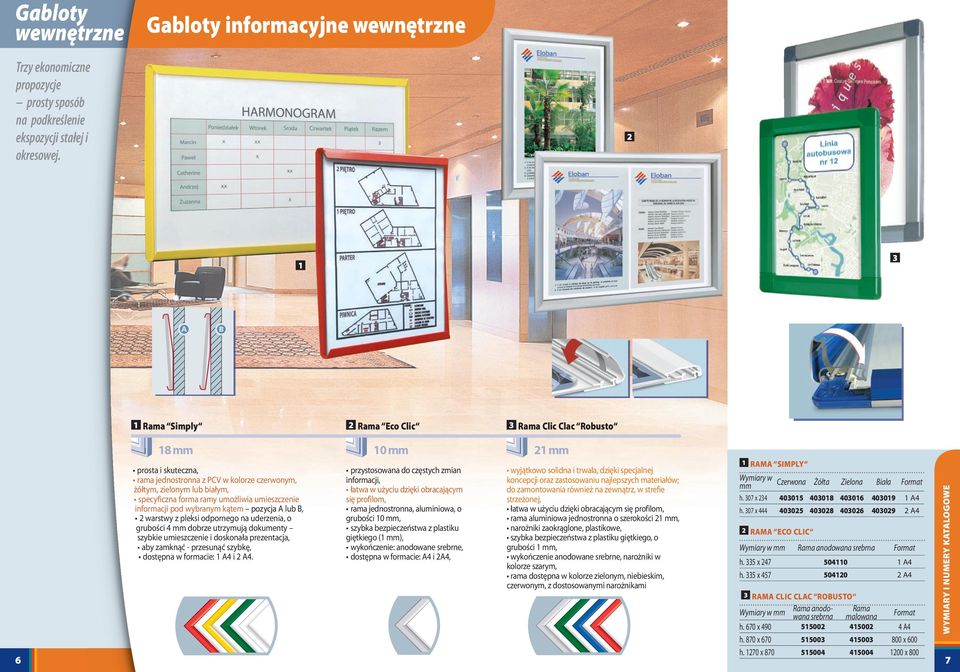

4 wewnętrzne Gabloty informacyjne wewnętrzne Trzy ekonomiczne propozycje prosty sposób na podkreślenie ekspozycji stałej i okresowej. 3 Rama Simply Rama Eco Clic 3 Rama Clic Clac Robusto 6 8 mm 0 mm mm prosta i skuteczna, rama jednostronna z PCV w kolorze czerwonym, żółtym, zielonym lub białym, specyficzna forma ramy umożliwia umieszczenie informacji pod wybranym kątem pozycja A lub B, warstwy z pleksi odpornego na uderzenia, o grubości 4 mm dobrze utrzymują dokumenty szybkie umieszczenie i doskonała prezentacja, aby zamknąć - przesunąć szybkę, dostępna w formacie: A4 i A4. przystosowana do częstych zmian informacji, łatwa w użyciu dzięki obracającym się profilom, rama jednostronna, aluminiowa, o grubości 0 mm, szybka bezpieczeństwa z plastiku giętkiego ( mm), wykończenie: anodowane srebrne, dostępna w formacie: A4 i A4, wyjątkowo solidna i trwała, dzięki specjalnej koncepcji oraz zastosowaniu najlepszych materiałów; do zamontowania również na zewnątrz, w strefie strzeżonej, łatwa w użyciu dzięki obracającym się profilom, rama aluminiowa jednostronna o szerokości mm, narożniki zaokrąglone, plastikowe, szybka bezpieczeństwa z plastiku giętkiego, o grubości mm, wykończenie anodowane srebrne, narożniki w kolorze szarym, rama dostępna w kolorze zielonym, niebieskim, czerwonym, z dostosowanymi narożnikami RAMA SIMPLY Wymiary w mm Czerwona Żółta Zielona Biała Format h. 307 x A4 h. 307 x A4 RAMA ECO CLIC Wymiary w mm Rama anodowana srebrna Format h. 335 x A4 h. 335 x A4 3 RAMA CLIC CLAC ROBUSTO Wymiary w mm Rama anodowana srebrna Rama malowana Format h. 670 x A4 h. 870 x x 600 h. 70 x x

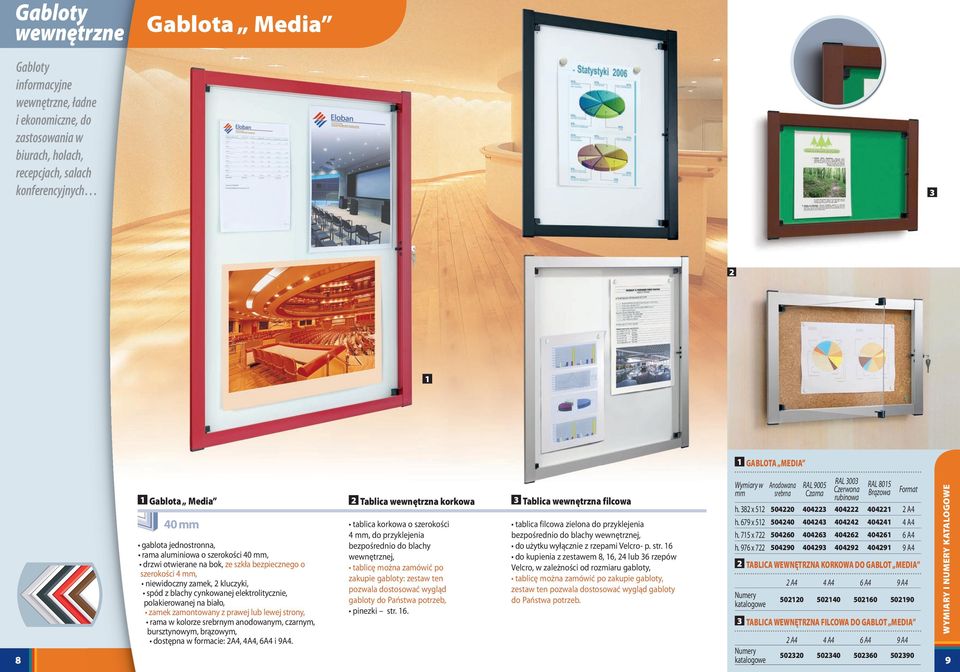

5 wewnętrzne Gablota Media Gabloty informacyjne wewnętrzne, ładne i ekonomiczne, do zastosowania w biurach, holach, recepcjach, salach konferencyjnych 3 GABLOTA MEDIA 8 Gablota Media Tablica wewnętrzna korkowa 40 mm rama aluminiowa o szerokości 40 mm, drzwi otwierane na bok, ze szkła bezpiecznego o szerokości 4 mm, niewidoczny zamek, kluczyki, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, zamek zamontowany z prawej lub lewej strony, rama w kolorze srebrnym anodowanym, czarnym, bursztynowym, brązowym, dostępna w formacie: A4, 4A4, 6A4 i 9A4. tablica korkowa o szerokości 4 mm, do przyklejenia bezpośrednio do blachy wewnętrznej, tablicę można zamówić po zakupie gabloty: zestaw ten pozwala dostosować wygląd gabloty do Państwa potrzeb, pinezki str Tablica wewnętrzna filcowa tablica filcowa zielona do przyklejenia bezpośrednio do blachy wewnętrznej, do użytku wyłącznie z rzepami Velcro- p. str. 6 do kupienia z zestawem 8, 6, 4 lub 36 rzepów Velcro, w zależności od rozmiaru gabloty, tablicę można zamówić po zakupie gabloty, zestaw ten pozwala dostosować wygląd gabloty do Państwa potrzeb. Wymiary w mm Anodowana srebrna RAL 9005 Czarna RAL 3003 Czerwona rubinowa RAL 805 Brązowa Format h. 38 x A4 h. 679 x A4 h. 75 x A4 h. 976 x A4 TABLICA WEWNĘTRZNA KORKOWA DO GABLOT MEDIA Numery katalogowe A4 4 A4 6 A4 9 A TABLICA WEWNĘTRZNA FILCOWA DO GABLOT MEDIA Numery katalogowe A4 4 A4 6 A4 9 A

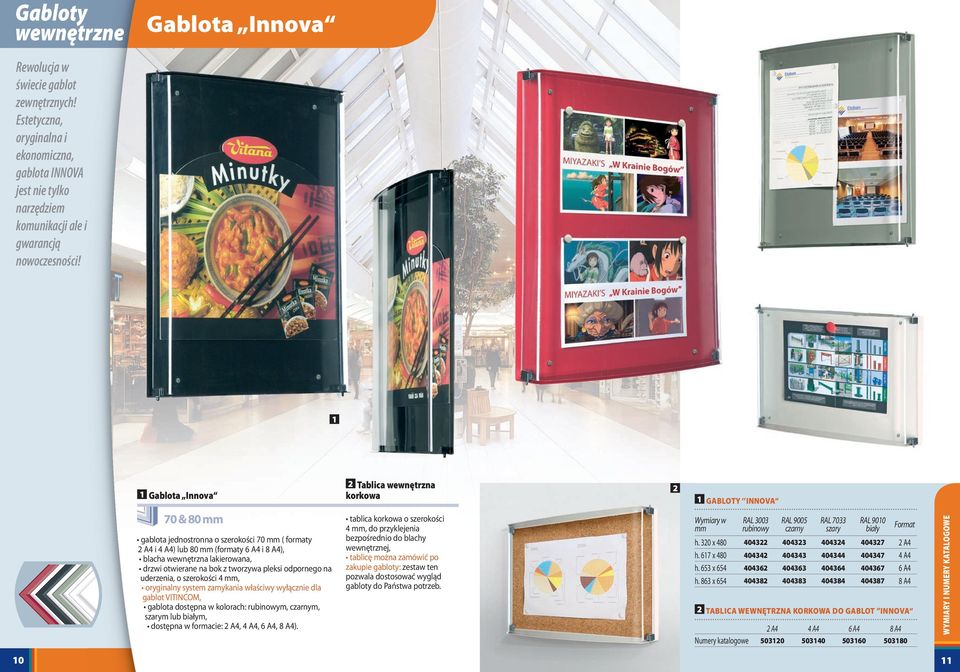

6 wewnętrzne Gablota Innova Rewolucja w świecie gablot zewnętrznych! Estetyczna, oryginalna i ekonomiczna, gablota INNOVA jest nie tylko narzędziem komunikacji ale i gwarancją nowoczesności! Gablota Innova Tablica wewnętrzna korkowa GABLOTY INNOVA 70 & 80 mm gablota jednostronna o szerokości 70 mm ( formaty A4 i 4 A4) lub 80 mm (formaty 6 A4 i 8 A4), blacha wewnętrzna lakierowana, drzwi otwierane na bok z tworzywa pleksi odpornego na uderzenia, o szerokości 4 mm, oryginalny system zamykania właściwy wyłącznie dla gablot VITINCOM, gablota dostępna w kolorach: rubinowym, czarnym, szarym lub białym, dostępna w formacie: A4, 4 A4, 6 A4, 8 A4). tablica korkowa o szerokości 4 mm, do przyklejenia bezpośrednio do blachy wewnętrznej, tablicę można zamówić po zakupie gabloty: zestaw ten pozwala dostosować wygląd gabloty do Państwa potrzeb. Wymiary w mm RAL 3003 rubinowy RAL 9005 czarny RAL 7033 szary RAL 900 biały Format h. 30 x A4 h. 67 x A4 h. 653 x A4 h. 863 x A4 TABLICA WEWNĘTRZNA KORKOWA DO GABLOT INNOVA A4 4 A4 6 A4 8 A4 Numery katalogowe

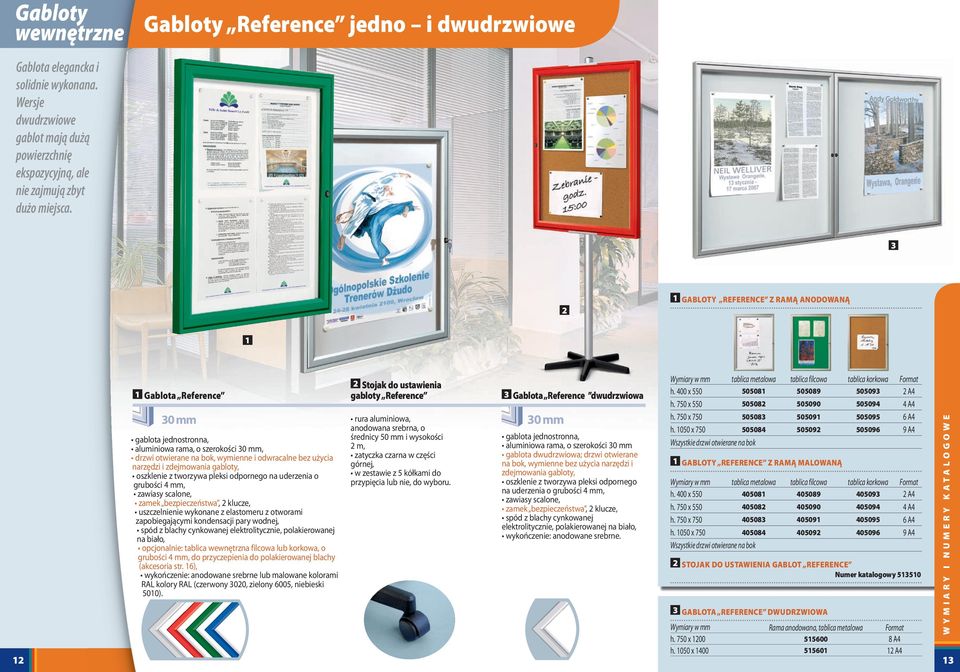

7 wewnętrzne Gabloty Reference jedno i dwudrzwiowe Gablota elegancka i solidnie wykonana. Wersje dwudrzwiowe gablot mają dużą powierzchnię ekspozycyjną, ale nie zajmują zbyt dużo miejsca. 3 GABLOTY REFERENCE Z RAMĄ ANODOWANĄ Gablota Reference aluminiowa rama, o szerokości 30 mm, drzwi otwierane na bok, wymienne i odwracalne bez użycia narzędzi i zdejmowania gabloty, oszklenie z tworzywa pleksi odpornego na uderzenia o grubości 4 mm, zamek bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, opcjonalnie: tablica wewnętrzna filcowa lub korkowa, o grubości 4 mm, do przyczepienia do polakierowanej blachy (akcesoria str. 6), wykończenie: anodowane srebrne lub malowane kolorami RAL kolory RAL (czerwony 300, zielony 6005, niebieski 500). Stojak do ustawienia gabloty Reference 30 mm 30 mm rura aluminiowa, anodowana srebrna, o średnicy 50 mm i wysokości m, zatyczka czarna w części górnej, w zestawie z 5 kółkami do przypięcia lub nie, do wyboru. 3 Gablota Reference dwudrzwiowa aluminiowa rama, o szerokości 30 mm gablota dwudrzwiowa; drzwi otwierane na bok, wymienne bez użycia narzędzi i zdejmowania gabloty, oszklenie z tworzywa pleksi odpornego na uderzenia o grubości 4 mm, zamek bezpieczeństwa, klucze, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne. Wymiary w mm tablica metalowa tablica filcowa tablica korkowa Format h. 400 x A4 h. 750 x A4 h. 750 x A4 h. 050 x A4 Wszystkie drzwi otwierane na bok GABLOTY REFERENCE Z RAMĄ MALOWANĄ Wymiary w mm tablica metalowa tablica filcowa tablica korkowa Format h. 400 x A4 h. 750 x A4 h. 750 x A4 h. 050 x A4 Wszystkie drzwi otwierane na bok STOJAK DO USTAWIENIA GABLOT REFERENCE Numer katalogowy GABLOTA REFERENCE DWUDRZWIOWA Wymiary w mm Rama anodowana, tablica metalowa Format h. 750 x A4 h. 050 x A4 W Y M I A R Y I N U M E R Y K A T A L O G O W E 3 3

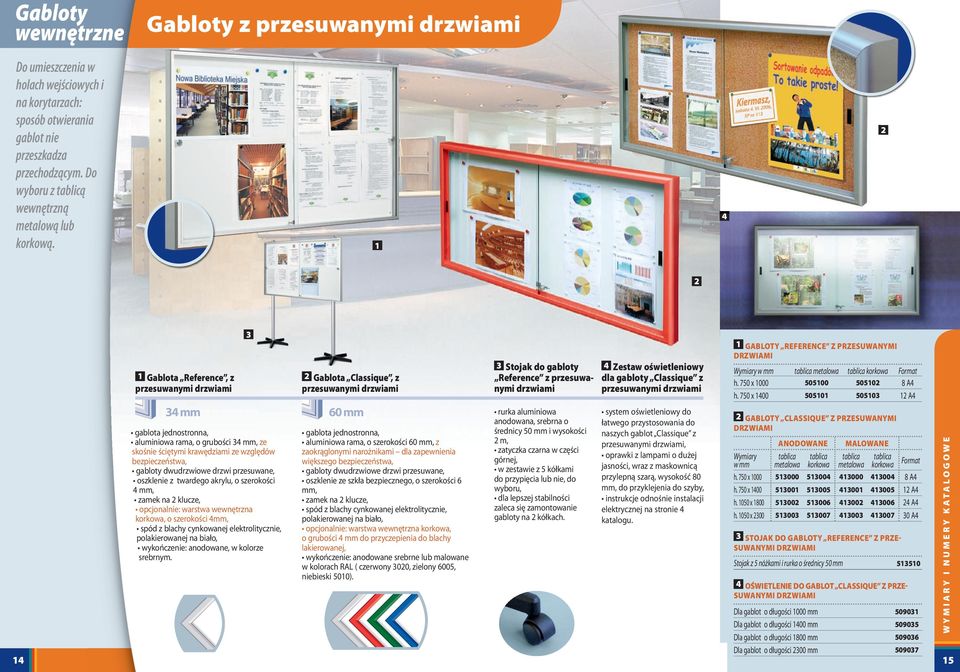

8 wewnętrzne Gabloty z przesuwanymi drzwiami Do umieszczenia w holach wejściowych i na korytarzach: sposób otwierania gablot nie przeszkadza przechodzącym. Do wyboru z tablicą wewnętrzną metalową lub korkową. 4 4 Gablota Reference, z przesuwanymi drzwiami 34 mm aluminiowa rama, o grubości 34 mm, ze skośnie ściętymi krawędziami ze względów bezpieczeństwa, gabloty dwudrzwiowe drzwi przesuwane, oszklenie z twardego akrylu, o szerokości 4 mm, zamek na klucze, opcjonalnie: warstwa wewnętrzna korkowa, o szerokości 4mm, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane, w kolorze srebrnym. 3 Gablota Classique, z przesuwanymi drzwiami 3 Stojak do gabloty Reference z przesuwanymi drzwiami 60 mm rurka aluminiowa system oświetleniowy do aluminiowa rama, o szerokości 60 mm, z zaokrąglonymi narożnikami dla zapewnienia większego bezpieczeństwa, gabloty dwudrzwiowe drzwi przesuwane, oszklenie ze szkła bezpiecznego, o szerokości 6 mm, zamek na klucze, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, opcjonalnie: warstwa wewnętrzna korkowa, o grubości 4 mm do przyczepienia do blachy lakierowanej, wykończenie: anodowane srebrne lub malowane w kolorach RAL ( czerwony 300, zielony 6005, niebieski 500). anodowana, srebrna o średnicy 50 mm i wysokości m, zatyczka czarna w części górnej, w zestawie z 5 kółkami do przypięcia lub nie, do wyboru, dla lepszej stabilności zaleca się zamontowanie gabloty na kółkach. 4 Zestaw oświetleniowy dla gabloty Classique z przesuwanymi drzwiami łatwego przystosowania do naszych gablot Classique z przesuwanymi drzwiami, oprawki z lampami o dużej jasności, wraz z maskownicą przylepną szarą, wysokość 80 mm, do przyklejenia do szyby, instrukcje odnośnie instalacji elektrycznej na stronie 4 katalogu. GABLOTY REFERENCE Z PRZESUWANYMI DRZWIAMI Wymiary w mm tablica metalowa tablica korkowa Format h. 750 x A4 h. 750 x A4 GABLOTY CLASSIQUE Z PRZESUWANYMI DRZWIAMI ANODOWANE MALOWANE Wymiary w mm tablica metalowa tablica korkowa tablica metalowa tablica korkowa Format h. 750 x A4 h. 750 x A4 h. 050 x A4 h. 050 x A4 3 STOJAK DO GABLOTY REFERENCE Z PRZE- SUWANYMI DRZWIAMI Stojak z 5 nóżkami i rurka o średnicy 50 mm OŚWIETLENIE DO GABLOT CLASSIQUE Z PRZE- SUWANYMI DRZWIAMI Dla gablot o długości 000 mm Dla gablot o długości 400 mm Dla gablot o długości 800 mm Dla gablot o długości 300 mm W Y M I A R Y I N U M E R Y K A T A L O G O W E 5

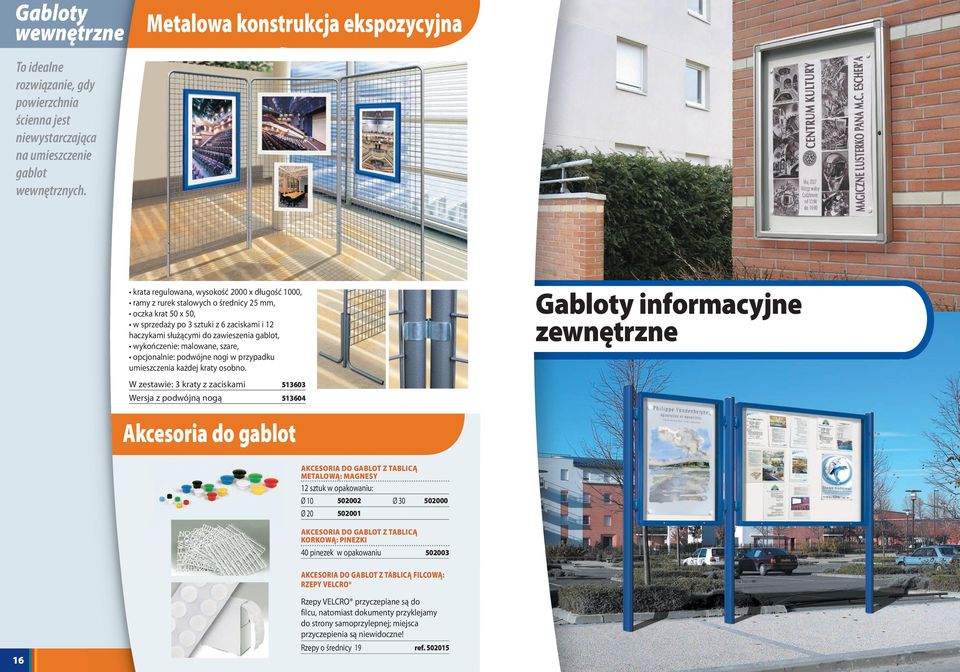

9 wewnętrzne Metalowa konstrukcja ekspozycyjna To idealne rozwiązanie, gdy powierzchnia ścienna jest niewystarczająca na umieszczenie gablot wewnętrznych. krata regulowana, wysokość 000 x długość 000, ramy z rurek stalowych o średnicy 5 mm, oczka krat 50 x 50, w sprzedaży po 3 sztuki z 6 zaciskami i haczykami służącymi do zawieszenia gablot, wykończenie: malowane, szare, opcjonalnie: podwójne nogi w przypadku umieszczenia każdej kraty osobno. Gabloty informacyjne zewnętrzne W zestawie: 3 kraty z zaciskami Wersja z podwójną nogą Akcesoria do gablot AKCESORIA DO GABLOT Z TABLICĄ METALOWĄ: MAGNESY sztuk w opakowaniu: Ø Ø Ø AKCESORIA DO GABLOT Z TABLICĄ KORKOWĄ: PINEZKI 40 pinezek w opakowaniu AKCESORIA DO GABLOT Z TABLICĄ FILCOWĄ: RZEPY VELCRO 6 Rzepy VELCRO przyczepiane są do filcu, natomiast dokumenty przyklejamy do strony samoprzylepnej; miejsca przyczepienia są niewidoczne! Rzepy o średnicy 9 ref. 5005

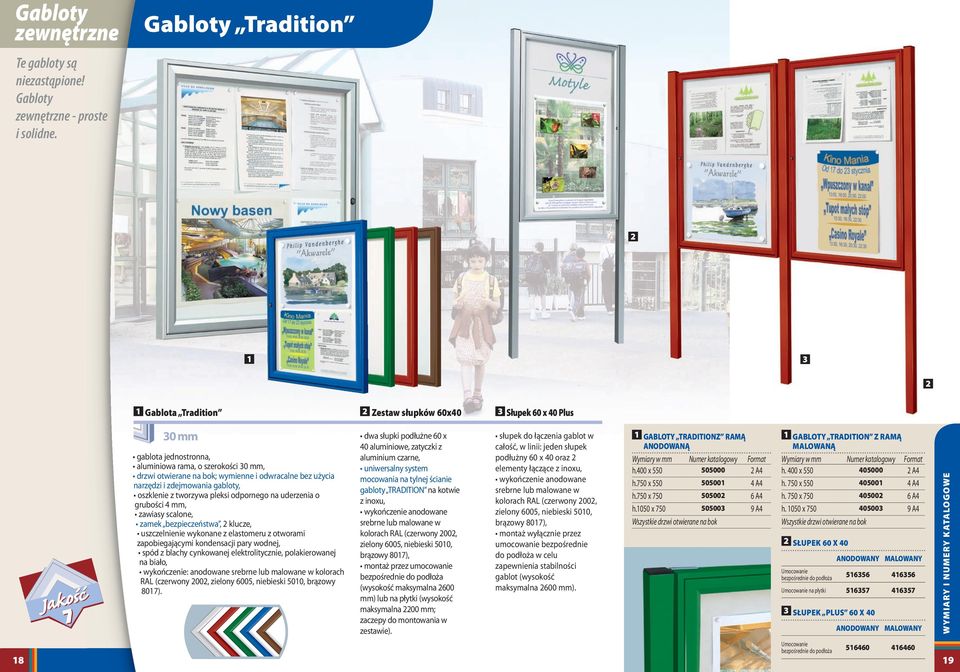

10 zewnętrzne Te gabloty są niezastąpione! Gabloty zewnętrzne - proste i solidne. Gabloty Tradition 3 Gablota Tradition Zestaw słupków 60x40 3 Słupek 60 x 40 Plus 30 mm słupek do łączenia gablot w aluminiowa rama, o szerokości 30 mm, drzwi otwierane na bok; wymienne i odwracalne bez użycia narzędzi i zdejmowania gabloty, oszklenie z tworzywa pleksi odpornego na uderzenia o grubości 4 mm, zamek bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807). dwa słupki podłużne 60 x 40 aluminiowe, zatyczki z aluminium czarne, uniwersalny system mocowania na tylnej ścianie gabloty TRADITION na kotwie z inoxu, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż przez umocowanie (wysokość maksymalna 600 mm) lub na płytki (wysokość maksymalna 00 mm; zaczepy do montowania w zestawie). całość, w linii: jeden słupek podłużny 60 x 40 oraz elementy łączące z inoxu, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż wyłącznie przez umocowanie bezpośrednie w celu zapewnienia stabilności gablot (wysokość maksymalna 600 mm). GABLOTY TRADITIONZ RAMĄ ANODOWANĄ Wymiary w mm Numer katalogowy Format h.400 x A4 h.750 x A4 h.750 x A4 h.050 x A4 Wszystkie drzwi otwierane na bok GABLOTY TRADITION Z RAMĄ MALOWANĄ Wymiary w mm Numer katalogowy Format h. 400 x A4 h. 750 x A4 h. 750 x A4 h. 050 x A4 Wszystkie drzwi otwierane na bok SŁUPEK 60 X 40 ANODOWANY MALOWANY na płytki SŁUPEK PLUS 60 X 40 ANODOWANY MALOWANY

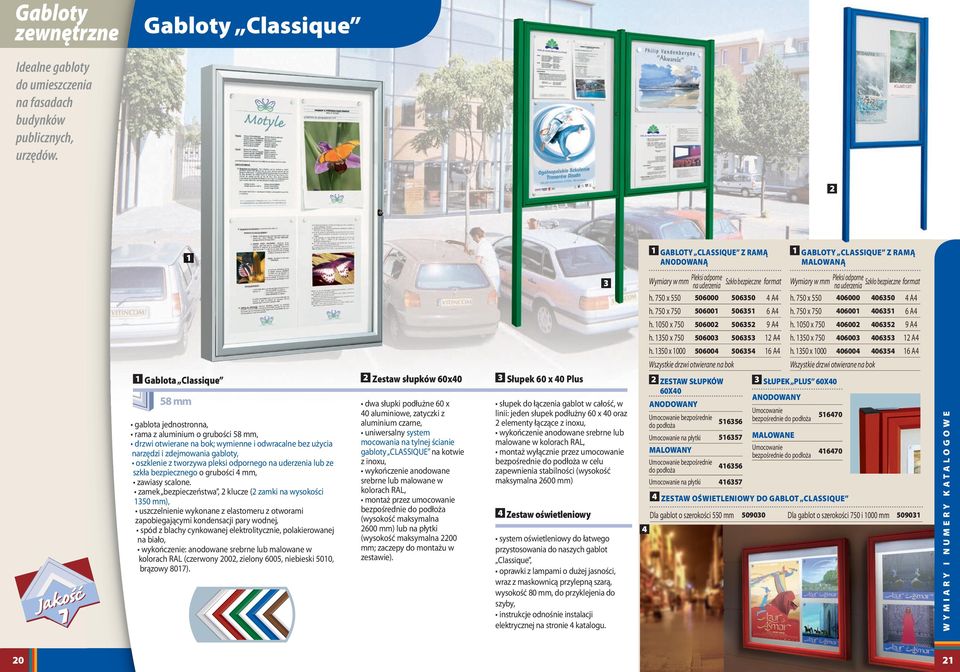

11 zewnętrzne Gabloty Classique Idealne gabloty do umieszczenia na fasadach budynków publicznych, urzędów. GABLOTY CLASSIQUE Z RAMĄ ANODOWANĄ GABLOTY CLASSIQUE Z RAMĄ MALOWANĄ Gablota Classique Zestaw słupków 60x40 3 Słupek 60 x 40 Plus 58 mm rama z aluminium o grubości 58 mm, drzwi otwierane na bok; wymienne i odwracalne bez użycia narzędzi i zdejmowania gabloty, oszklenie z tworzywa pleksi odpornego na uderzenia lub ze szkła bezpiecznego o grubości 4 mm, zawiasy scalone. zamek bezpieczeństwa, klucze ( zamki na wysokości 350 mm), dwa słupki podłużne 60 x 40 aluminiowe, zatyczki z aluminium czarne, uniwersalny system mocowania na tylnej ścianie gabloty CLASSIQUE na kotwie z inoxu, wykończenie anodowane srebrne lub malowane w kolorach RAL, montaż przez umocowanie słupek do łączenia gablot w całość, w linii: jeden słupek podłużny 60 x 40 oraz elementy łączące z inoxu, wykończenie anodowane srebrne lub malowane w kolorach RAL, montaż wyłącznie przez umocowanie w celu zapewnienia stabilności (wysokość maksymalna 600 mm) uszczelnienie wykonane z elastomeru z otworami 4 zapobiegającymi kondensacji pary wodnej, (wysokość maksymalna Zestaw oświetleniowy spód z blachy cynkowanej elektrolitycznie, polakierowanej 600 mm) lub na płytki na biało, (wysokość maksymalna 00 system oświetleniowy do łatwego wykończenie: anodowane srebrne lub malowane w mm; zaczepy do montażu w przystosowania do naszych gablot kolorach RAL (czerwony 00, zielony 6005, niebieski 500, zestawie). Classique, brązowy 807). oprawki z lampami o dużej jasności, wraz z maskownicą przylepną szarą, wysokość 80 mm, do przyklejenia do szyby, instrukcje odnośnie instalacji elektrycznej na stronie 4 katalogu. 3 4 Wymiary w mm Pleksi odporne na uderzenia Szkło bezpieczne format h. 750 x A4 h. 750 x A4 h. 050 x A4 h. 350 x A4 h. 350 x A4 Wszystkie drzwi otwierane na bok ZESTAW SŁUPKÓW 60X40 ANODOWANY bezpośrednie na płytki MALOWANY bezpośrednie na płytki SŁUPEK PLUS 60X40 ANODOWANY MALOWANE Wymiary w mm Pleksi odporne na uderzenia Szkło bezpieczne format h. 750 x A h. 750 x A4 h. 050 x A4 h. 350 x A4 h. 350 x A4 Wszystkie drzwi otwierane na bok 4 ZESTAW OŚWIETLENIOWY DO GABLOT CLASSIQUE Dla gablot o szerokości 550 mm Dla gablot o szerokości 750 i 000 mm W Y M I A R Y I N U M E R Y K A T A L O G O W E 0

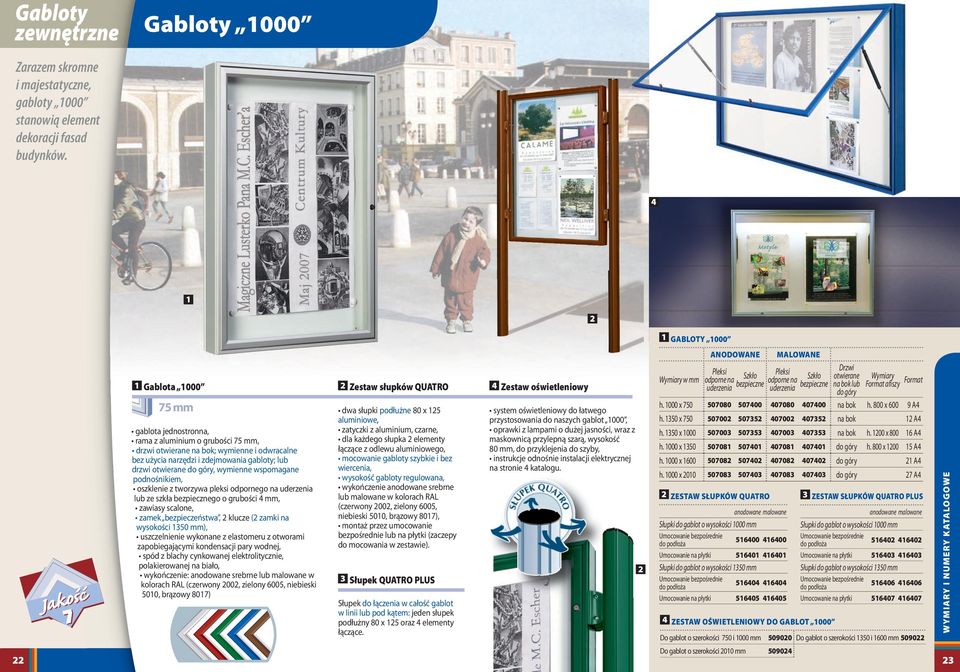

12 zewnętrzne Gabloty 000 Zarazem skromne i majestatyczne, gabloty 000 stanowią element dekoracji fasad budynków. 4 GABLOTY 000 Gablota mm rama z aluminium o grubości 75 mm, drzwi otwierane na bok; wymienne i odwracalne bez użycia narzędzi i zdejmowania gabloty; lub drzwi otwierane do góry, wymienne wspomagane podnośnikiem, oszklenie z tworzywa pleksi odpornego na uderzenia lub ze szkła bezpiecznego o grubości 4 mm, zamek bezpieczeństwa, klucze ( zamki na wysokości 350 mm), uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807) Zestaw słupków QUATRO 4 Zestaw oświetleniowy dwa słupki podłużne 80 x 5 aluminiowe, zatyczki z aluminium, czarne, dla każdego słupka elementy łączące z odlewu aluminiowego, mocowanie gabloty szybkie i bez wiercenia, wysokość gabloty regulowana, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż przez umocowanie bezpośrednie lub na płytki (zaczepy do mocowania w zestawie). 3 Słupek QUATRO PLUS Słupek do łączenia w całość gablot w linii lub pod kątem: jeden słupek podłużny 80 x 5 oraz 4 elementy łączące. system oświetleniowy do łatwego przystosowania do naszych gablot 000, oprawki z lampami o dużej jasności, wraz z maskownicą przylepną szarą, wysokość 80 mm, do przyklejenia do szyby, instrukcje odnośnie instalacji elektrycznej na stronie 4 katalogu. Wymiary w mm ANODOWANE Pleksi odporne na Szkło uderzenia bezpieczne MALOWANE Pleksi odporne na uderzenia Szkło bezpieczne Drzwi otwierane na bok lub do góry Wymiary Format afiszy Format h. 000 x na bok h. 800 x A4 h. 350 x na bok A4 h. 350 x na bok h. 00 x A4 h. 000 x do góry h. 800 x 00 5 A4 h. 000 x do góry A4 h. 000 x do góry 7 A4 ZESTAW SŁUPKÓW QUATRO anodowane malowane Słupki do gablot o wysokości 000 mm bezpośrednie na płytki Słupki do gablot o wysokości 350 mm bezpośrednie na płytki ZESTAW OŚWIETLENIOWY DO GABLOT 000 Do gablot o szerokości 750 i 000 mm Do gablot o szerokości 350 i 600 mm 5090 Do gablot o szerokości 00 mm ZESTAW SŁUPKÓW QUATRO PLUS anodowane malowane Słupki do gablot o wysokości 000 mm bezpośrednie na płytki Słupki do gablot o wysokości 350 mm bezpośrednie na płytki

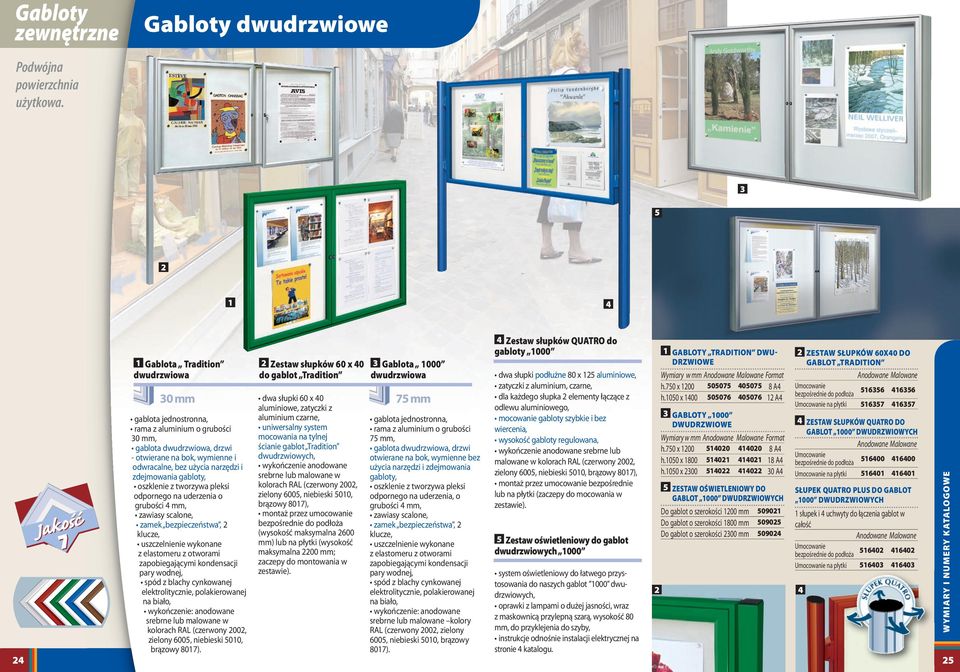

13 zewnętrzne Gabloty dwudrzwiowe Podwójna powierzchnia użytkowa Gablota Tradition dwudrzwiowa 30 mm rama z aluminium o grubości 30 mm, gablota dwudrzwiowa, drzwi - otwierane na bok, wymienne i odwracalne, bez użycia narzędzi i zdejmowania gabloty, oszklenie z tworzywa pleksi odpornego na uderzenia o grubości 4 mm, zamek bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807). Zestaw słupków 60 x 40 do gablot Tradition dwa słupki 60 x 40 aluminiowe, zatyczki z aluminium czarne, uniwersalny system mocowania na tylnej ścianie gablot Tradition dwudrzwiowych, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż przez umocowanie (wysokość maksymalna 600 mm) lub na płytki (wysokość maksymalna 00 mm; zaczepy do montowania w zestawie). 3 Gablota 000 dwudrzwiowa 75 mm rama z aluminium o grubości 75 mm, gablota dwudrzwiowa, drzwi otwierane na bok, wymienne bez użycia narzędzi i zdejmowania gabloty, oszklenie z tworzywa pleksi odpornego na uderzenia, o grubości 4 mm, zamek bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne lub malowane kolory RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807). 4 Zestaw słupków QUATRO do gabloty 000 dwa słupki podłużne 80 x 5 aluminiowe, zatyczki z aluminium, czarne, dla każdego słupka elementy łączące z odlewu aluminiowego, mocowanie gabloty szybkie i bez wiercenia, wysokość gabloty regulowana, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż przez umocowanie bezpośrednie lub na płytki (zaczepy do mocowania w zestawie). 5 Zestaw oświetleniowy do gablot dwudrzwiowych 000 system oświetleniowy do łatwego przystosowania do naszych gablot 000 dwudrzwiowych, oprawki z lampami o dużej jasności, wraz z maskownicą przylepną szarą, wysokość 80 mm, do przyklejenia do szyby, instrukcje odnośnie instalacji elektrycznej na stronie 4 katalogu. GABLOTY TRADITION DWU- DRZWIOWE Wymiary w mm Format h.750 x A4 h.050 x A4 3 GABLOTY 000 DWUDRZWIOWE Wymiary w mm Format h.750 x A4 h.050 x A4 h.050 x A4 5 ZESTAW OŚWIETLENIOWY DO GABLOT 000 DWUDRZWIOWYCH Do gablot o szerokości 00 mm 5090 Do gablot o szerokości 800 mm Do gablot o szerokości 300 mm ZESTAW SŁUPKÓW 60X40 DO GABLOT TRADITION na płytki ZESTAW SŁUPKÓW QUATRO DO GABLOT 000 DWUDRZWIOWYCH na płytki SŁUPEK QUATRO PLUS DO GABLOT 000 DWUDRZWIOWYCH słupek i 4 uchwyty do łączenia gablot w całość na płytki

14 zewnętrzne Gabloty 000 Bardzo nowoczesne dzięki ładnym, zaokrąglonym narożnikom. 3 GABLOTY Gabloty 000 Zestaw słupków QUATRO 75 mm gablota jednostronna lub dwustronna, rama z aluminium o grubości 75 mm, narożniki zaokrąglone z odlewu aluminiowego, drzwi otwierane na bok; wymienne i odwracalne bez użycia narzędzi i zdejmowania gabloty; lub drzwi otwierane do góry wspomagane podnośnikiem, oszklenie z tworzywa pleksi odpornego na uderzenia lub ze szkła bezpiecznego o grubości 4 mm, zamek bezpieczeństwa, klucze (jeden zamek na wys. m), uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807). dwa słupki podłużne 80 x 5 aluminiowe, zatyczki z aluminium czarne, dla każdego słupka elementy łączące z odlewu aluminiowego, mocowanie gabloty szybkie i bez wiercenia, wysokość gabloty regulowana, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż przez umocowanie bezpośrednie lub na płytki (zaczepy do mocowania w zestawie). 3 Słupek QUATRO PLUS Słupek do łączenia w całość gablot w linii lub pod kątem: jeden słupek podłużny 80 x 5 oraz 4 elementy łączące. 4 Zestaw oświetleniowy do gabloty 000 jedno- i dwustronnej system oświetleniowy do łatwego przystosowania do naszych gablot 000, oprawki z lampami o dużej jasności, wraz z maskownicą przylepną szarą, wysokość 80 mm, do przyklejenia do szyby, instrukcje odnośnie instalacji elektrycznej na stronie 4 katalogu. Wymiary w mm Pleksi odporne na uderzenia ANODOWANE Szkło bezpieczne ZESTAW SŁUPKÓW QUATRO DO GABLOT 000 słupki do gablot, wysokości 750 i 000 mm bezpośrednie na płytki słupki do gablot, wysokości 350 i 70 mm bezpośrednie do podłoża na płytki OŚWIETLENIE DO GABLOT 000 Pleksi odporne na uderzenia MALOWANE Szkło bezpieczne Jednostronne Dwustronne Jednostronne Dwustronne Jednostronne Dwustronne Jednostronne Dwustronne Drzwiotwierane na bok /otwierane do góry 3 SŁUPEK QUATRO PLUS DO GABLOT 000 słupek do gablot, wysokości 750 i 000 bezpośrednie na płytki słupek do gablot, wysokości 350 i 70 mm bezpośrednie na płytki Jednostronne Dwustronne Jednostronne Dwustronne Do gabloty o szerokości 750 y 000 mm Do gabloty o szerokości 70 mm Do gabloty o szerokości 350 y 600 mm Do gabloty o szerokości 00 mm A4 Format dokumentów h. 000 x na bok 9 A4 h. 800 x 600 h. 350 x na bok A4 h. 350 x na bok 6 A4 h. 00 x 800 h. 000 x do góry 5 A4 h. 800 x 00 h. 000 x do góry A4 h. 350 x do góry 8 A4 h. 00 x 600 h. 70 x do góry 5 A4 h. 600 x 00 h. 000 x do góry 7 A4 7

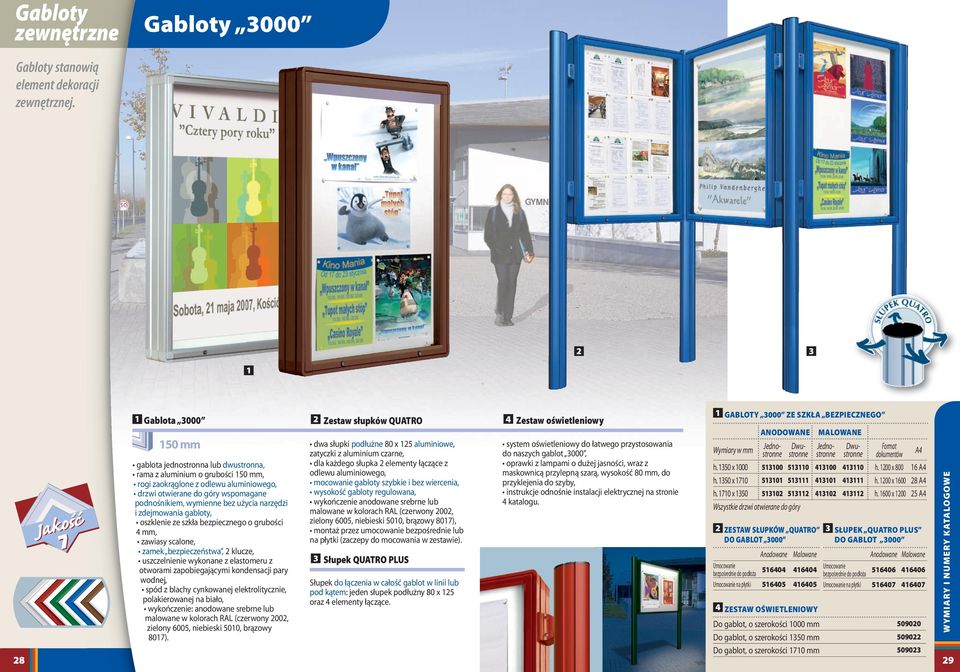

15 zewnętrzne Gabloty 3000 Gabloty stanowią element dekoracji zewnętrznej. 3 8 Gablota 3000 Zestaw słupków QUATRO 4 Zestaw oświetleniowy 50 mm gablota jednostronna lub dwustronna, rama z aluminium o grubości 50 mm, rogi zaokrąglone z odlewu aluminiowego, drzwi otwierane do góry wspomagane podnośnikiem, wymienne bez użycia narzędzi i zdejmowania gabloty, oszklenie ze szkła bezpiecznego o grubości 4 mm, zamek bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, spód z blachy cynkowanej elektrolitycznie, polakierowanej na biało, wykończenie: anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807). dwa słupki podłużne 80 x 5 aluminiowe, zatyczki z aluminium czarne, dla każdego słupka elementy łączące z odlewu aluminiowego, mocowanie gabloty szybkie i bez wiercenia, wysokość gabloty regulowana, wykończenie anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807), montaż przez umocowanie bezpośrednie lub na płytki (zaczepy do mocowania w zestawie). 3 Słupek QUATRO PLUS Słupek do łączenia w całość gablot w linii lub pod kątem: jeden słupek podłużny 80 x 5 oraz 4 elementy łączące. system oświetleniowy do łatwego przystosowania do naszych gablot 3000, oprawki z lampami o dużej jasności, wraz z maskownicą przylepną szarą, wysokość 80 mm, do przyklejenia do szyby, instrukcje odnośnie instalacji elektrycznej na stronie 4 katalogu. GABLOTY 3000 ZE SZKŁA BEZPIECZNEGO Wymiary w mm ANODOWANE ZESTAW SŁUPKÓW QUATRO DO GABLOT 3000 MALOWANE Jednostronne Dwustronne Jednostronne Dwustronne Format dokumentów h. 350 x h. 00 x A4 h. 350 x h. 00 x A4 h. 70 x h. 600 x 00 5 A4 Wszystkie drzwi otwierane do góry 4 ZESTAW OŚWIETLENIOWY Do gablot, o szerokości 000 mm Do gablot, o szerokości 350 mm 5090 Do gablot, o szerokości 70 mm A4 3 SŁUPEK QUATRO PLUS DO GABLOT na płytki na płytki

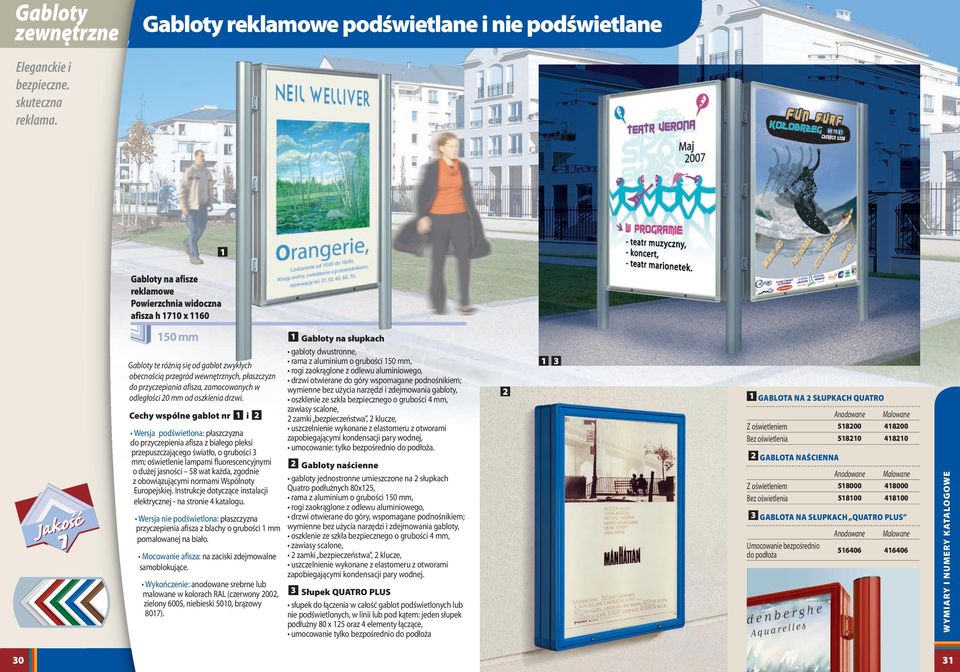

16 zewnętrzne Gabloty reklamowe podświetlane i nie podświetlane Eleganckie i bezpieczne. skuteczna reklama. Gabloty na afisze reklamowe Powierzchnia widoczna afisza h 70 x mm Gabloty te różnią się od gablot zwykłych obecnością przegród wewnętrznych, płaszczyzn do przyczepiania afisza, zamocowanych w odległości 0 mm od oszklenia drzwi. Cechy wspólne gablot nr i Wersja podświetlona: płaszczyzna do przyczepienia afisza z białego pleksi przepuszczającego światło, o grubości 3 mm; oświetlenie lampami fluorescencyjnymi o dużej jasności 58 wat każda, zgodnie z obowiązującymi normami Wspólnoty Europejskiej. Instrukcje dotyczące instalacji elektrycznej - na stronie 4 katalogu. Wersja nie podświetlona: płaszczyzna przyczepienia afisza z blachy o grubości mm pomalowanej na biało. Mocowanie afisza: na zaciski zdejmowalne samoblokujące. Wykończenie: anodowane srebrne lub malowane w kolorach RAL (czerwony 00, zielony 6005, niebieski 500, brązowy 807). Gabloty na słupkach gabloty dwustronne, rama z aluminium o grubości 50 mm, rogi zaokrąglone z odlewu aluminiowego, drzwi otwierane do góry wspomagane podnośnikiem; wymienne bez użycia narzędzi i zdejmowania gabloty, oszklenie ze szkła bezpiecznego o grubości 4 mm, zawiasy scalone, zamki bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej, umocowanie: tylko bezpośrednio. Gabloty naścienne gabloty jednostronne umieszczone na słupkach Quatro podłużnych 80x5, rama z aluminium o grubości 50 mm, rogi zaokrąglone z odlewu aluminiowego, drzwi otwierane do góry, wspomagane podnośnikiem; wymienne bez użycia narzędzi i zdejmowania gabloty, oszklenie ze szkła bezpiecznego o grubości 4 mm, zamki bezpieczeństwa, klucze, uszczelnienie wykonane z elastomeru z otworami zapobiegającymi kondensacji pary wodnej. 3 Słupek QUATRO PLUS słupek do łączenia w całość gablot podświetlonych lub nie podświetlonych, w linii lub pod kątem: jeden słupek podłużny 80 x 5 oraz 4 elementy łączące, umocowanie tylko bezpośrednio 3 GABLOTA NA SŁUPKACH QUATRO Z oświetleniem Bez oświetlenia GABLOTA NAŚCIENNA Z oświetleniem Bez oświetlenia GABLOTA NA SŁUPKACH QUATRO PLUS bezpośrednio Anodowane Malowane

17 Nr 05 - czerwiec 007
