SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE WODY, CIEKÓW I C.W.U

Transkrypt

1 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE WODY, CIEKÓW I C.W.U

2 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w SPIS TRECI 1. WSTP Przedmiot ST Zakres stosowania ST Zakres robót objtych ST Okrelenia podstawowe Ogólne wymagania dotyczce robót MATERIAŁY I WYROBY GOTOWE Ogólne wymagania dotyczce materiałów Materiały dotyczce instalacji wody zimnej, wody ciepłej i wody cyrkulacyjnej Materiały dotyczce instalacji kanalizacji sanitarnej SPRZT Ogólne wymagania dotyczce sprztu Sprzt do wykonywania robót instalacyjnych TRANSPORT Ogólne wymagania dotyczce transportu Transport rur przewodowych i ochronnych WYKONANIE ROBÓT Ogólne zasady wykonania robót Roboty przygotowawcze ROboty montaowe instalacji Zabezpieczenie przed korozj Zabezpieczenie termiczne KONTROLA JAKOCI ROBÓT Ogólne zasady Kontrola, pomiary i badania Próby szczelnoci instalacji wodocigowej i przeciwpoarowej Próby szczelnoci instalacji kanalizacji ODBIÓR ROBÓT Ogólne zasady Odbiór kocowy PODSTAWA PŁATNOCI DOKUMENY ODNIESIENIA Ogólne Normy Inne dokumenty i instrukcje... 62

3 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w INSTALACJE WODY, CIEKÓW I C.W.U 1. WSTP 1.1. PRZEDMIOT ST W niniejszym rozdziale omówiono ogólne wymagania dotyczce wykonania i odbioru robót budowlanych zwizanych z wykonaniem instalacji sanitarnej robót budowlanych zwizanych z termomodernizacj budynków biurowousługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków Klasyfikacja wg Wspólnego Słownika Zamówie (CPV) Grupa Klasa Kategoria Opis Roboty w zakresie instalacji budowlanych Hydraulika i roboty sanitarne Roboty instalacyjne w zakresie sprztu sanitarnego 1.2. ZAKRES STOSOWANIA ST Specyfikacja techniczna jest dokumentem bdcym podstaw do udzielenia zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt ZAKRES ROBÓT OBJTYCH ST Ustalenia zawarte w niniejszej specyfikacji obejmuj wszystkie czynnoci konieczne do wykonania instalacji wewntrznych; j.n. - instalacji wody zimnej, - instalacji wody ciepłej, - instalacji kanalizacji sanitarnej, przy uyciu materiałów odpowiadajcych wymaganiom norm, certyfikatów lub aprobat technicznych OKRELENIA PODSTAWOWE Uyte w niniejszej ST s zgodne ustaw Prawo budowlane, rozporzdzeniami wykonawczymi do tej ustawy, nomenklatur Polskich Norm i aprobat technicznych: Instalacja wodocigowa - zespół powizanych ze sob elementów słucych do zaopatrywania w wod obiektu budowlanego i jego otoczenia, stanowicych cało techniczno - uytkow. Instalacja wody zimnej cz instalacji wodocigowej słuca do przygotowania i doprowadzenia do punktów czerpalnych wody zimnej. Instalacja wody ciepłej cz instalacji wodocigowej słuca do przygotowania i doprowadzenia do punktów czerpalnych wody o podwyszonej temperaturze uznanej za uytkow. Instalacja wodocigowa przeciwpoarowa instalacja wodocigowa nawodniona lub sucha, zasilana ze ródła, zainstalowana wewntrz budynku, z której za pomoc hydrantów wewntrznych lub zaworów hydrantowych pobiera si wod do gaszenia poaru. Zawór hydrantowy - zawór zaporowy umieszczony na instalacji wodocigowej przeciwpoarowej wyposaony w nasad poarnicz umoliwiajc podłczenie wy poarniczych Hydrant wewntrzny zespół obudowany składajcy si z zaworu hydrantowego, wa poarniczego i z prdownicy wodnej, zasilany bezporednio z instalacji. Podłczenie wodocigowe odcinek przewodu łczcy ródło wody z instalacj wodocigow.

4 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w Punkt czerpalny miejsce poboru wody w obrbie obiektu budowlanego i jego otoczenia, Porednie zaopatrzenie w wod zasilenie instalacji wodocigowej z wodocigu komunalnego z zastosowaniem urzdze do podnoszenia cinienia wody OGÓLNE WYMAGANIA DOTYCZCE ROBÓT Wykonawca jest odpowiedzialny za realizacj robót zgodnie z dokumentacj projektow, specyfikacj techniczn, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane, Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe. Odstpstwa od projektu mog dotyczy jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjnobudowlanych, lub zastpienia zaprojektowanych materiałów w przypadku niemoliwoci ich uzyskania przez inne materiały lub elementy o co najmniej nie gorszych charakterystykach i trwałoci. Wszelkie zmiany i odstpstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obnienia wartoci funkcjonalnych i uytkowych instalacji, a jeeli dotycz zamiany materiałów i elementów okrelonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenia trwałoci eksploatacyjnej. Roboty montaowe naley realizowa zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe, Polskimi Normami, oraz innymi przepisami dotyczcymi przedmiotowej instalacji. 2. MATERIAŁY I WYROBY GOTOWE 2.1. OGÓLNE WYMAGANIA DOTYCZCE MATERIAŁÓW Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w ST AB01 Wymagania ogólne pkt 2. Materiały do budowy instalacji wodocigowej i kanalizacyjnej powinny by zgodne z odpowiednimi normami lub posiadawiadectwo dopuszczenia do powszechnego stosowania w budownictwie. Wszystkie elementy instalacji wodocigowych, które mog styka si bezporednio z wod powinny by wykonane z materiałów posiadajcych wiadectwo (atest) stwierdzajce, e nie pogarszaj jakoci wody. Inynier moe dopuci do uycia tylko te materiały, które posiadaj: - certyfikat na znak bezpieczestwa wykazujcy, e zapewniono zgodno z kryteriami technicznymi okrelonymi na podstawie Polskich Norm, aprobat technicznych oraz właciwych przepisów i dokumentów technicznych, - deklaracj zgodnoci lub certyfikat zgodnoci z: Polsk Norm, aprobat techniczn, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeeli nie s objte certyfikacj okrelon w pkt 1 i które spełniaj wymogi ST. W przypadku materiałów, dla których ww. dokumenty s wymagane przez ST, kada partia dostarczona do robót bdzie posiada te dokumenty, okrelajce w sposób jednoznaczny jej cechy. Produkty przemysłowe musz posiada ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami bada wykonanych przez niego. Kopie wyników tych bada bd dostarczone przez Wykonawc Inynierowi. Jakiekolwiek materiały, które nie spełniaj tych wymaga bd odrzucone MATERIAŁY DOTYCZCE INSTALACJI WODY ZIMNEJ, WODY CIEPŁEJ I WODY CYRKULA- CYJNEJ Rury przewodowe wodocigowe Przewody: -Rura stalowa ocynkowana -Rura z polipropylenu PP Armatura - Zawory odcinajce - Zawory ktowe

5 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w Baterie - Baterie umywalkowe Wyki przyłczeniowe - Cinienie robocze pr = 1Mpa - Zakres temperatury roboczej = -5ºC 90ºC - Oplot: stal nierdzewna 2.3. MATERIAŁY DOTYCZCE INSTALACJI KANALIZACJI SANITARNEJ Rury i kształtki z PVC - Wg normy PN-EN : rednica: Ø , - Połczenie zgrzewane, - Gsto PE: kg/m 3 - Przy spalaniu nie wydziela substancji szkodliwych, - Minimalne cinienie znamionowe: 3,2 bar. Czyszczaki z PVC - rednica: DN110, - Połczenie kielichowe, - Łczniki zaciskowe, obejmy, złcza i uszczelki wg normy PN-EN Elementy połczeniowe ze stabilizowanej stali chromowo-niklowej Rura wywiewna - rednica: 110/160mm Umywalki - Umywalki Miski ustpowe Inne - Miski ustpowe - Elementy stelau do zabudowy lekkiej. - Przyciski do spłuczek podtynkowych. - Zawory przyciskowe do pisuarów - Podgrzewacz podumywalkowy Uwaga! Parametry i kolory sanitariatów podlegaj zatwierdzeniu przez Zamawiajcego. Urzdzenia sanitarne np. miski ustpowe, umywalki wg. projektu architektonicznego. 3. SPRZT 3.1. OGÓLNE WYMAGANIA DOTYCZCE SPRZTU Ogólne wymagania dotyczce sprztu podano w Wymagania ogólne pkt 3.2. SPRZT DO WYKONYWANIA ROBÓT INSTALACYJNYCH. - Samochód dostawczy do 0,9t - Wycig jednomasztowy elektryczny 0,5t - Koparka kołowa 0,15m3 - Samochód samowyładowczy 5t - Samochód skrzyniowy 5t

6 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w - Ubijak spalinowy 200kg - Zagszczarka wibracyjna - uraw samochodowy 4t 4. TRANSPORT 4.1. OGÓLNE WYMAGANIA DOTYCZCE TRANSPORTU. Ogólne wymagania dotyczce transportu podane s w Wymagania ogólne pkt 4. Przewiduje si przewóz urzdze dla wszystkich instalacji od producenta na placu budowy lub z hurtowni i magazynów na plac budowy 4.2. TRANSPORT RUR PRZEWODOWYCH I OCHRONNYCH Rury mona przewozi dowolnymi rodkami transportu wyłcznie w połoeniu poziomym. Rury powinny by ładowane obok siebie na całej powierzchni i zabezpieczone przed przesuwaniem si przez podklinowanie lub inny sposób. Rury w czasie transportu nie powinny styka si z ostrymi przedmiotami, mogcymi spowodowa uszkodzenia mechaniczne. W przypadku przewoenia rur transportem kolejowym, naley przestrzega przepisy o ładowaniu i wyładowywaniu wagonów towarowych w komunikacji wewntrznej (załcznik nr 10 DKP) oraz ładowa do granic wykorzystania wagonu. Podczas prac przeładunkowych rur nie naley rzuca, a szczególn ostrono naley zachowa przy przeładunku rur z tworzyw sztucznych w temperaturze blisko 0oC i niszej. Transport rur i przewodów rodkami transportu dostosowanymi do rozmiarów rur i przewodów, w sposób zabezpieczajcy je przed uszkodzeniem. Przewóz rur i przewodów w pozycji poziomej, ułoonej wzdłurodka transportu. Przy wielowarstwowym układaniu rur i przewodów górna warstwa nie moe przewyszacian rodka transportu powyej 1/3 rednicy zewntrznej rury i przekroju kanału transport armatury powinien odbywa si krytymi rodkami transportu, zgodnie z obowizujcymi przepisami. Armatura drobna powinna by pakowana w skrzynie lub paczki. Transport urzdze i przyborów sanitarnych powinien odbywa si krytymi i otwartymi rodkami transportu. Uszczelki, podkładki amortyzacyjne i ruby pakowa w skrzynie. Urzdzenia transportowa w skrzyniach i pudłach zabezpieczajcych przed uszkodzeniem mechanicznym i opadami atmosferycznymi. Przybory sanitarne pakowa w skrzynie i pudła, zabezpieczy przed wstrzsami powodujcymi pknicia i rozbicie. 5. WYKONANIE ROBÓT 5.1. OGÓLNE ZASADY WYKONANIA ROBÓT Ogólne warunki wykonania Robót podano w Wymagania ogólne. Wykonawca przedstawi Inynierowi do zatwierdzenia projekt organizacji Robót i ich harmonogram, uwzgldniajc w nich wszystkie warunki, w jakich bd wykonywane w czasie trwania prac instalacyjnych instalacji wentylacji i klimatyzacji. Cało prac wykona zgodnie z Polskim Prawem Budowlanym, Polskimi Normami oraz Warunkami technicznymi Wykonania i Odbioru Instalacji grzewczych COBRTI INSTAL zalecanych przez Ministerstwo Infrastruktury ROBOTY PRZYGOTOWAWCZE Roboty przygotowawcze dla instalacji wodocigowej - wytyczenie trasy przewodów na cianach budynku, - lokalizacja przyborów i urzdze, - wykonanie przeku przez przegrody, - wytyczenie trasy przyłcza wodocigowego.

7 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w Roboty przygotowawcze dla instalacji kanalizacji sanitarnej i deszczowej - wytyczenie trasy przewodów poziomych i pionowych, - lokalizacja podej odpływowych od poszczególnych urzdze, - wykonanie przeku przez przegrody ROBOTY MONTAOWE INSTALACJI Roboty montaowe instalacji wodocigowej Przejcia przewodów przez ciany i stropy naley prowadzi w tulejach ochronnych. Maj one nieco wiksze rednice ni rury i s dłusze od gruboci cian o 1 cm - dla rur stalowych, o 2 cm - dla rur z tworzywa. Przestrze midzy tulej a przewodem wypełni materiałem elastycznym. W tych miejscach nie naley łczy rur. Przejcia przewodów przez ciany i stropy oddzielenia poarowego wykona jako szczelne o odpornoci ogniowej równej odpornoci oddzielenia poarowego poprzez zastosowanie kaset ognioochronnych o odpornoci ogniowej E/120. Zmiany kierunku prowadzenia przewodów wykonywa wyłcznie przy uyciu łczników. Odległoci pomidzy punktami mocowania rur wg wytycznych dostawców rur. Miski ustpowe i pisuary naley wyposay w urzdzenia spłukujce. Armatura stosowana w instalacji powinna odpowiada warunkom pracy: cinienie max. 0.6 MPa, temperatura +5 C do +70 C. Przewód wody ciepłej prowadzi si nad przewodem wody zimnej, Nie wolno prowadzi przewodów wodnych nad przewodami elektrycznymi i gazowymi, Odległo midzy przewodami wodocigowymi a elektrycznymi powinna wynosi co najmniej 50 cm (w miejscach krzyowania si przewodów - 5 cm), midzy wodocigowymi a gazowymi - co najmniej 15 cm. Przewody układa w bruzdach ciennych, lub w stropie podwieszonym. Cz przewodów prowadzona w miejscach niedostpnych dla osób postronnych mocowa na tynku, stosujc uchwyty montaowe. W najniszych punktach instalacji naley zainstalowa zawory przelotowe z kurkiem spustowym. Zawory czerpalne naley montowa m. nad przyborem. - Wszystkie sieci powinny przej prób szczelnoci pod cinieniem 0,9 MPa oraz naley przepłuka dwukrotnie wod i zdezynfekowa. - monta rurocigów z rur (5CrNi ,0 wg PN-EN 10312:2004) ze stali odpornej na korozj - monta armatury na przewodach, - próby szczelnoci instalacji wodocigowej, - płukanie i dezynfekcja przewodów wodocigowych, - monta zestawów wodomierzowych w pomieszczeniach zaplecza kuchennego, - monta elastycznych izolacji z materiału na bazie syntetycznego kauczuku Instalacja wody zimnej, - monta rurocigów z rur (wg PN-EN 10312:2004) ze stali odpornej na korozj oraz z polipropylenu - monta armatury na przewodach, monta podej do armatury w pomieszczeniach sanitarnych próby szczelnoci instalacji wodocigowej, płukanie i dezynfekcja przewodów wodocigowych, uszczelnienie przej przez przegrody budowlane z montaem kaset ognioochronnych, monta elastycznych izolacji z materiału na bazie syntetycznego kauczuku Instalacja wody ciepłej i wody cyrkulacyjnej. monta rurocigów z stalowych łczonych poprzez spawanie lub za pomoc odpowiednich kształtek gwintowanych, monta armatury na przewodach, próby szczelnoci instalacji wodocigowej, płukanie i dezynfekcja przewodów wodocigowych, uszczelnienie przej przez przegrody budowlane z montaem kaset ognioochronnych, monta elastycznych izolacji z pianki polietylenowej.

8 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w Roboty montaowe instalacji kanalizacji sanitarnej Połczenia rur z PVC-S naley wykona przy uyciu piercienia gumowego o rednicy dostosowanej do zewntrznej rednicy rury. Odgałzienia przewodów odpływowych (poziomów) powinny by wykonane za pomoc trójników o kcie nie wikszym ni 45. Przewody naley mocowa do elementów konstrukcji i budynku za pomoc uchwytów lub wsporników. Podejcia do urzdze z PCV łczy metod wciskow. Pomidzy przewodem a obejm naley stosowa podkładki elastyczne. Obejmy powinny mocowa rur pod kielichem. Przejcia przewodów przez ciany i stropy naley prowadzi w tulejach ochronnych. Przejcia przewodów przez ciany i stropy oddzielenia poarowego wykona jako szczelne o odpornoci ogniowej równej odpornoci oddzielenia poarowego poprzez zastosowanie kaset ognioochronnych o odpornoci ogniowej E/120. Piony naley wyposay w czyszczaki posiadajce szczelne zamknicia. Piony naley wyprowadzi pod strop i zakoczy je 1,0 m. ponad dachem rur wentylacyjn. Przejcia pionów w poziomy wykona pod ktem 45. Przybory i urzdzenia łczone z urzdzeniami kanalizacyjnymi naley wyposay w indywidualne zamknicia wodne (syfony). monta rurocigów z PVC, monta rurocigów z rur eliwnych, monta rurocigów z rur HDPE, monta podej do przyborów - z rur PVC, podłczenie przyborów i wpustów podłogowych, uszczelnienie przej przez przegrody budowlane z montaem kaset ognioochronnych, próby szczelnoci instalacji kanalizacyjnej ZABEZPIECZENIE PRZED KOROZJ Materiały zastosowane do budowy instalacji powinny by zabezpieczone przed działaniem korozji. Przewody wodocigowe ocynkowane naley zabezpieczy przez malowanie powłok malarska dwuwarstwow ZABEZPIECZENIE TERMICZNE Przewody wody pitnej i przeciwpoarowej prowadzone pod stropem naley zaizolowa termicznie materiałem niepalnym, np. otulin z pianki polietylenowej 6. KONTROLA JAKOCI ROBÓT 6.1. OGÓLNE ZASADY Ogólne zasady kontroli jakoci podano w Wymagania ogólne pkt KONTROLA, POMIARY I BADANIA Badania przed przystpieniem do robót Przed przystpieniem do robót Wykonawca powinien wykona badania majce na celu: - okrelenie stanu konstrukcji (obiekt odpowiada warunkom zgodnym z przepisami bezpieczestwa pracy do prowadzenia robót instalacyjnych), - stwierdzenie, e elementy budowlano konstrukcyjne, majce wpływ na monta urzdze instalacji wodocigowo-kanalizacyjnych i ciepłej wody, odpowiadaj załoeniom projektowym, - ustalenie sposobu zabezpieczenia konstrukcji przed zniszczeniem, - ustalenie sposobu wykonywania mocowa, - ustalenie metod prowadzenia robót i ich kontroli w czasie trwania budowy. Kontrola, pomiary i badania w czasie robót Wykonawca jest zobowizany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z czstotliwo- ci zaakceptowan przez Inyniera w oparciu o norm BN-83/ [53], PN-81/B [11] i PN-91/B [13]. W szczególnoci kontrola powinna obejmowa:

9 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w - sprawdzenie rzdnych załoonych ław celowniczych w nawizaniu do podanych na placu budowy stałych punktów niwelacyjnych z dokładnoci odczytu do 1 mm, - sprawdzenie metod wykonywania wykopów, - zbadanie materiałów i elementów obudowy pod ktem ich zgodnoci z cechami podanymi w dokumentacji technicznej i warunkami technicznymi podanymi przez wytwórc, - badanie zachowania warunków bezpieczestwa pracy, - badanie zabezpieczenia wykopów przed zalaniem wod, - badanie prawidłowoci podłoa naturalnego, w tym głównie jego nienaruszalnoci, wilgotnoci i zgodnoci z okrelonym w dokumentacji, - badanie i pomiary szerokoci, gruboci i zagszczenia wykonanego podłoa wzmocnionego z kruszywa lub betonu, - badanie ewentualnego drenau, - badanie w zakresie zgodnoci z dokumentacj techniczn i warunkami okrelonymi w odpowiednich normach przedmiotowych lub warunkami technicznymi wytwórni materiałów, ewentualnie innymi umownymi warunkami, - badanie głbokoci ułoenia przewodu, jego odległoci od budowli ssiadujcych i ich zabezpieczenia, - badanie ułoenia przewodu na podłou, - badanie odchylenia osi przewodu i jego spadku, - badanie zastosowanych złczy i ich uszczelnienie, - badanie zmiany kierunków przewodu i ich zabezpieczenia przed przemieszczaniem, - badanie zabezpieczenia przewodu przy przejciu pod drogami (rury ochronne, - badanie zabezpieczenia przed korozj i prdami błdzcymi, - badanie szczelnoci całego przewodu, - badanie warstwy ochronnej zasypu przewodu, - badanie zasypu przewodu do powierzchni terenu poprzez badanie wskaników zagszczenia poszczególnych jego warstw Instalacja wodocigowa i przeciwpoarowa - sprawdzenie jakoci urzdze i materiałów, - sprawdzenie szczelnoci instalacji, - sprawdzenie zgodnoci wykonania instalacji z projektem, - sprawdzenie usunicia wszystkich usterek, - sprawdzenie jakoci zastosowanych materiałów uszczelniajcych, - sprawdzenie kwalifikacji monterów i kontrola połcze PRÓBY SZCZELNOCI INSTALACJI WODOCIGOWEJ I PRZECIWPOAROWEJ Instalacj wodocigow naley podda badaniom na szczelno na cinienie 0.9 MPa, instalacj uwaa si za szczeln, jeeli manometr w cigu 20 minut nie wykazuje spadku cinienia. Badania szczelnoci naley wykonywa w temperaturze powietrza wewntrznego powyej 0 C. Po przeprowadzeniu bada cinieniowych cał instalacj naley dwukrotnie przepłuka wod i przeprowadzi dezynfekcj. W czasie próby naley sprawdzi szczelno zamykania zaworów, kurków oraz połcze. Z przeprowadzonych prób szczelnoci instalacji wodocigowej naley spisa protokół stwierdzajcy spełnienie wymaganych warunków PRÓBY SZCZELNOCI INSTALACJI KANALIZACJI Próba szczelnoci instalacji kanalizacji powinna odpowiada warunkom; pionowe przewody wewntrzne poddawa próbie na szczelno przez zalanie ich wod na całej wysokoci. podejcia i przewody spustowe kanalizacji naley sprawdzi na szczelno w czasie swobodnego przepływu przez nie wody. przewody poziome kanalizacji sprawdza si na szczelno po napełnieniu wod powyej kolana łczcego pion z poziomem poprzez ogldziny.

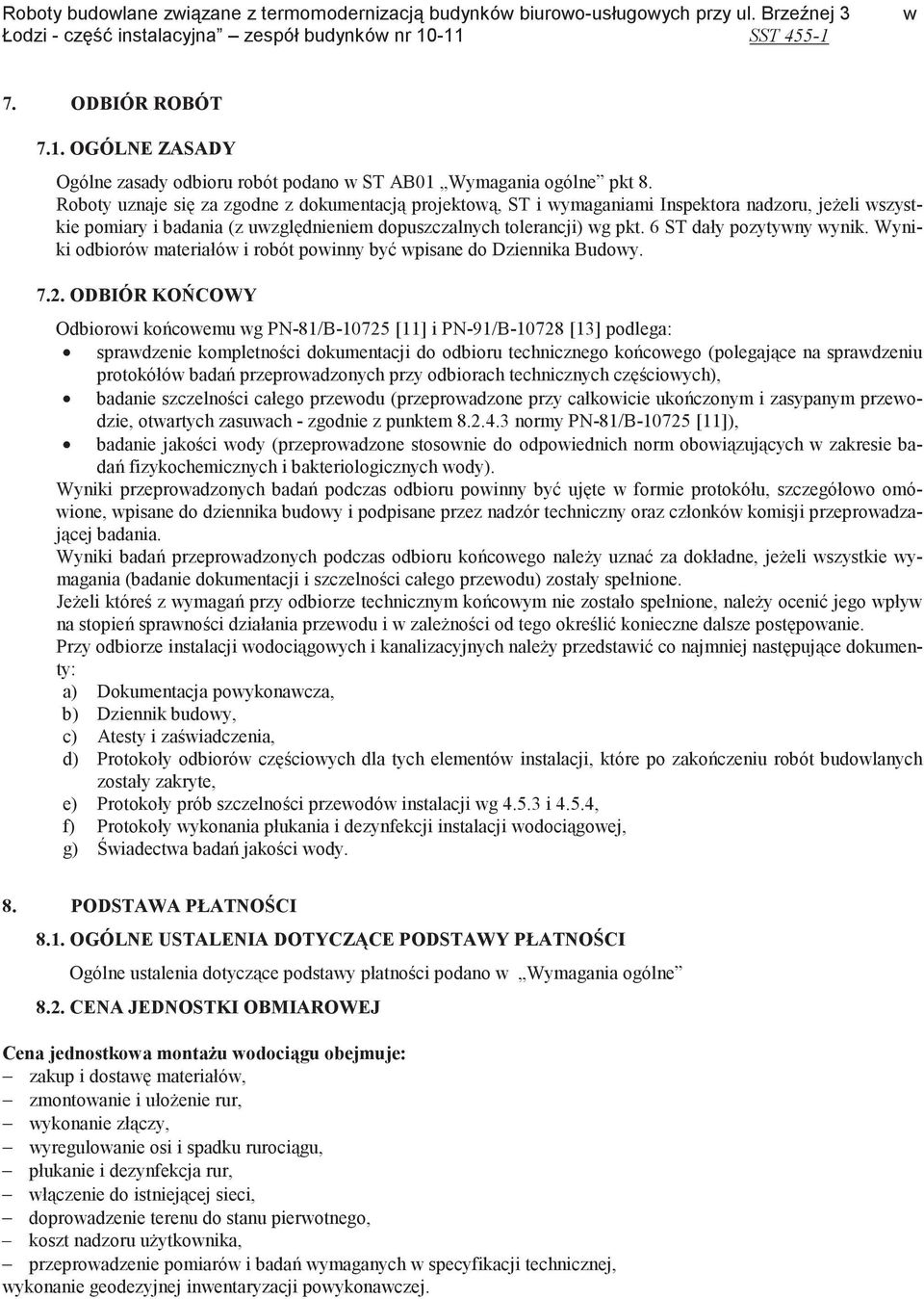

10 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w 7. ODBIÓR ROBÓT 7.1. OGÓLNE ZASADY Ogólne zasady odbioru robót podano w ST AB01 Wymagania ogólne pkt 8. Roboty uznaje si za zgodne z dokumentacj projektow, ST i wymaganiami Inspektora nadzoru, jeeli wszystkie pomiary i badania (z uwzgldnieniem dopuszczalnych tolerancji) wg pkt. 6 ST dały pozytywny wynik. Wyniki odbiorów materiałów i robót powinny by wpisane do Dziennika Budowy ODBIÓR KOCOWY Odbiorowi kocowemu wg PN-81/B [11] i PN-91/B [13] podlega: sprawdzenie kompletnoci dokumentacji do odbioru technicznego kocowego (polegajce na sprawdzeniu protokółów bada przeprowadzonych przy odbiorach technicznych czciowych), badanie szczelnoci całego przewodu (przeprowadzone przy całkowicie ukoczonym i zasypanym przewodzie, otwartych zasuwach - zgodnie z punktem normy PN-81/B [11]), badanie jakoci wody (przeprowadzone stosownie do odpowiednich norm obowizujcych w zakresie bada fizykochemicznych i bakteriologicznych wody). Wyniki przeprowadzonych bada podczas odbioru powinny by ujte w formie protokółu, szczegółowo omówione, wpisane do dziennika budowy i podpisane przez nadzór techniczny oraz członków komisji przeprowadzajcej badania. Wyniki bada przeprowadzonych podczas odbioru kocowego naley uzna za dokładne, jeeli wszystkie wymagania (badanie dokumentacji i szczelnoci całego przewodu) zostały spełnione. Jeeli które z wymaga przy odbiorze technicznym kocowym nie zostało spełnione, naley oceni jego wpływ na stopie sprawnoci działania przewodu i w zalenoci od tego okreli konieczne dalsze postpowanie. Przy odbiorze instalacji wodocigowych i kanalizacyjnych naley przedstawi co najmniej nastpujce dokumenty: a) Dokumentacja powykonawcza, b) Dziennik budowy, c) Atesty i zawiadczenia, d) Protokoły odbiorów czciowych dla tych elementów instalacji, które po zakoczeniu robót budowlanych zostały zakryte, e) Protokoły prób szczelnoci przewodów instalacji wg i 4.5.4, f) Protokoły wykonania płukania i dezynfekcji instalacji wodocigowej, g) wiadectwa bada jakoci wody. 8. PODSTAWA PŁATNOCI 8.1. OGÓLNE USTALENIA DOTYCZCE PODSTAWY PŁATNOCI Ogólne ustalenia dotyczce podstawy płatnoci podano w Wymagania ogólne 8.2. CENA JEDNOSTKI OBMIAROWEJ Cena jednostkowa montau wodocigu obejmuje: zakup i dostaw materiałów, zmontowanie i ułoenie rur, wykonanie złczy, wyregulowanie osi i spadku rurocigu, płukanie i dezynfekcja rur, włczenie do istniejcej sieci, doprowadzenie terenu do stanu pierwotnego, koszt nadzoru uytkownika, przeprowadzenie pomiarów i bada wymaganych w specyfikacji technicznej, wykonanie geodezyjnej inwentaryzacji powykonawczej.

11 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w 9. DOKUMENY ODNIESIENIA 9.1. OGÓLNE Ogólne przepisy podano w ST AB 01 Wymagania ogólne pkt NORMY WYBRANE NORMY POLSKIE I MIDZYNARODOWE 1 PN-76/ /01 Uchwyty do rurocigów pionowych i poziomych 2 BN-69/ Wsporniki do rur z blachy i stali kształtowej 3 PN-92/B Instalacje kanalizacyjne i wodocigowe. Wymagania w projektowaniu 4 PN-74/H Rury stalowe ocynkowane 5 PN-77/H Próba szczelnoci 6 PN-74/C Rury z nieplastyfikowanego polichlorku winylu 7 PN-81/C Rury cinieniowe z nieplastyfikowanego polichlorku winylu 8 PN-78/B Wyroby sanitarne porcelanowe. Wymagania i badania 9 BN-80/ Rury cinieniowe z polipropylenu. Wymagania techniczne 10 PN-B Ochrona przeciwpoarowa budynków Suche piony 11 PN-B Ochrona przeciwpoarowa budynków. Przeciwpoarowe zaopatrzenie wodne. Sie wodocigowa przeciwpoarowa 12 PN-B-02865:1997 Ochrona przeciwpoarowa budynków. Przeciwpoarowe zaopatrzenie wodne. Instalacja wodocigowa przeciwpoarowa 13 PN-B/01706/Az1:1999 Instalacje wodocigowe. Wymagania w projektowaniu 14 PN-B Wodocigi. Zabudowa zestawów wodomierzowych w instalacjach wodocigowych 15 PN-EN 329:1998 Armatura sanitarna. Zestawy odpływowe do brodzików podprysznicowych. Ogólne wymagania techniczne 16 PN-ISO :1997 Pomiar objtoci wody w przewodach. Wodomierze do wody pitnej zimnej. Wymagania 17 PN-ISO Ad1:1997 Pomiar objtoci wody w przewodach. Wodomierze do wody pitnej zimnej. Wymagania instalacyjne 18 PN-ISO :1997 Pomiar objtoci wody w przewodach. Wodomierze do wody pitnej zimnej. Metody bada i wyposaenie 19 PN-ISO :1997 Pomiar objtoci wody przepływajcej w przewodach. Wodomierze do wody pitnej zimnej. Wodomierze sprzone. Wymagania 20 PN-ISO :1997 Pomiar objtoci wody przepływajcej w przewodach. Wodomierze do wody pitnej zimnej. Wodomierze sprzone. Wymagania instalacyjne 21 PN-ISO :1997 Pomiar objtoci wody przepływajcej w przewodach. Wodomierze do wody pitnej zimnej. Wodomierze sprzone. Metody bada 22 PN-84/B Instalacje wewntrzne wodocigowe i kanalizacyjne. Oznaczenia na rysunkach 23 PN-B-02865:1997 Ochrona przeciwpoarowa budynków. Przeciwpoarowe zaopatrzenie wodne. Instalacja wodocigowa przeciwpoarowa 24 PN-86/B Tablice orientacyjne do oznaczania uzbrojenia na przewodach wodocigowych 25 PN-81/B Instalacje wewntrzne wodocigowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych 26 PN-83/B Instalacje wewntrzne wodocigowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej z poli(chlorku winylu) i polietylenu 27 PN-B-10720:1998 Wodocigi. Zabudowa zestawów wodomierzowych w instalacjach wodocigowych. Wymagania i badania przy odbiorze 28 PN-81/B Stacje hydroforowe. Wymagania i badania przy odbiorze 29 PN-B-73001:1996 Instalacje wodocigowe. Zbiorniki bez cinieniowe. Wymagania i badania

12 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w 30 PN-B-73002:1996 Instalacje wodocigowe. Zbiorniki cinieniowe. Wymagania i badania 31 PN-88/M Wodomierze rubowe z poziom osi wirnika 32 PN-88/M Elementy złczne wodomierzy skrzydełkowych. Wymagania i badania 33 PN-88/M Elementy złczne wodomierzy skrzydełkowych. Osadniki 34 PN-88/M Elementy złczne wodomierzy skrzydełkowych. Przedłuacze 35 PN-92/M Elementy złczne wodomierzy skrzydełkowych. Łczniki 36 PN-92/M Elementy złczne wodomierzy skrzydełkowych. Nakrtki do łczników 37 PN-88/M Elementy złczne wodomierzy skrzydełkowych. Uszczelki 38 PN-88/M Wodomierze rubowe z pionow osi wirnika 39 PN-88/M Łczniki kołnierzowe do wodomierzy 40 PN-88/M Wodomierze hydrantowe. 41 PN-74/M Armatura przemysłowa i sieci domowej. Przyłcza kielichowe z gwintem walcowym. Wymiary 42 PN-89/M Armatura przemysłowa. Hydranty nadziemne na cinienie nominalne 1 MPa 43 PN-85/M Armatura przepływowa instalacji wodocigowej. Wymagania i badania 44 PN-91/M Złcza z uszczelnieniem płaskim do przewodów elastycznych 45 PN-91/M Kocówki wylotowe do przewodów elastycznych 46 PN-88/M Armatura wypływowa instalacji wodocigowej. Zawory spłukujce ci- nieniowe 47 PN-89/M Armatura instalacji wodocigowej. Głowice wzniosowe 48 PN EN :2002 Przepompownie cieków dla budynków i odpływów wydzielonych. Zasady budowy i badanie. Przepompownie cieków zawierajcych fekalia 49 PN-EN :2002 Systemy przewodów rurowych z tworzyw sztucznych do odprowadzenia nieczystoci i cieków (o niskiej i wysokiej temperaturze) wewntrz konstrukcji budowli - Polietylen (PE) - Cz 1. Wymagania dotyczce rur, kształtek i systemu 50 PN-76/B Zabezpieczenie urzdze ciepłej wody uytkowej. Wymagania 51 PN-78/B Wyroby sanitarne porcelanowe. Wymagania i badania 52 PN-81/B Wyroby sanitarne ceramiczne. Pisuary 53 PN-80/B Wyroby sanitarne ceramiczne. Bidet 54 PN-79/B Wyroby sanitarne ceramiczne. Umywalki 55 PN-81/B Wyroby sanitarne ceramiczne. Miski ustpowe 56 PN-77/B Wyroby sanitarne ceramiczne. Zlewozmywaki. Instalacje sanitarne 57 Norma ISO Seria 9000, 9001, 9002, 9003, 9004) Normy dotyczce systemów zapewnienia jakoci i zarzdzania systemami zapewnienia jakoci 58 PN-EN 274:1996 Armatura sanitarna. Zestawy odpływowe umywalek, bidetów i wanien kpielowych. Ogólne wymagania techniczne 59 PN-B-01440:1998 Technika sanitarna. Istotne wielkoci, symbole i jednostki miar 60 PN-B Instalacje wodocigowe. Wymagania w projektowaniu. 61 PN-B Instalacje kanalizacyjne. Wymagania w projektowaniu. 62 PN-81/B Instalacje wewntrzne wodocigowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania 63 PN-78/B Wyroby sanitarne ceramiczne. Umywalki lekarskie 64 PN-77/B Urzdzenia spłukujce do misek ustpowych i pisuarów. Wspólne wymagania i badania 65 PN-85/B Urzdzenia spłukujce do misek ustpowych i pisuarów. Zbiorniki spłukujce. Wymagania i badania 66 PN-77/B Urzdzenia spłukujce do misek ustpowych i pisuarów. Zawory spłukujce cinieniowe. Wspólne wymagania i badania 67 PN-83/B Urzdzenia spłukujce do misek ustpowych i pisuarów. Rury płuczne z nieplastyfikowanego poli(chlorku winylu) 68 PN-84/B Urzdzenia spłukujce do misek ustpowych i pisuarów. Zawory napełniajce z tworzyw sztucznych 69 PN-86/B Sedesy z tworzyw sztucznych termoplastycznych. Ogólne wymagania i

13 Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 Łodzi - cz instalacyjna zespół budynków nr SST w badania Zmiany 1 Bl 5/88 poz PN-90/B Sedesy z tworzyw sztucznych termoplastycznych. Sedesy do misek ustpowych standardowych. Główne wymiary 71 PN-88/B Sedesy z tworzyw sztucznych termoplastycznych. Sedesy do misek ustpowych kompakt. Główne wymiary 72 PN-88/B Sedesy z tworzyw sztucznych termoplastycznych. Sedesy do misek ustpowych dziecicych. Główne wymiary 73 PN-C-73001:1996 Urzdzenia sanitarne z tworzyw sztucznych. Wymagania i badania 74 PN-81/C Kształtki kanalizacyjne z nieplastyfikowanego poli(chlorku winylu) Zmiany 1 Bl 1/90 poz PN-80/C Rury kanalizacyjne z nieplastyfikowanego poli(chlorku winylu) Zmiany 1 Bl 1/90 poz PN-82/H eliwne rury kanalizacyjne Zmiany 1 Bl 5/83 poz PN-87/H Włazy kanałowe. Ogólne wymagania i badania 78 PN-H :1994 Włazy kanałowe. Klasa A PN-H :1994 Włazy kanałowe. Klasy B 125, C PN-86/H Armatura odpływowa instalacji kanalizacyjnej. Wpusty ciekowe piwniczne 81 PN-86/H Armatura odpływowa instalacji kanalizacyjnej. Wpusty ciekowe podłogowe 82 PN-63/H eliwne wpusty ciekowe dachowe i tarasowe 83 PN-64/H Stopnie eliwne do studzienek kontrolnych 84 PN-75/H Zlewy czworoktne eliwne emaliowane Zmiany 1 Bl 9/80 poz. 57 niepublikowana 85 PN-79/H Zlewozmywaki eliwne emaliowane 86 PN-75/H Miska ustpowa stopowa eliwna emaliowana Zmiany 1 Bl 3/81 poz PN-80/H eliwne płuczki ustpowe 88 PN-57/H Syfony zlewowe bezkielichowe eliwne o rednicy 50 mm 89 PN-81/H Syfony eliwne kanalizacyjne. Syfony zlewowe kielichowe 90 PN-55/H Syfon klozetowy z kielichem 100/45o 91 PN-55/H Syfon klozetowy z kielichem 100/70o 92 PN-64/H eliwne rury kanalizacyjne. Syfony ustpowe do misek stopowych 93 PN-57/H Syfony wannowe stropowe eliwne o rednicy 50 mm 94 PN-92/M Armatura sanitarna. Regulatory strumienia. Wymagania ogólne 95 PN-93/M Armatura sanitarna. Zawory wypływowe i baterie mieszajce (wielko nominalna ½) PN 10. Minimalne cinienie przepływu 0,05 MPa (0,5 bara). Ogólne wymagania techniczne. PN-91/M Wanny kpielowe z blachy stalowej emaliowane Zast. czc. przez PN-EN 232:1994 w zakresie wymiarów przyłczeniowych 96 PN-91/M Sprzt gospodarstwa domowego. Zlewozmywaki z blachy stalowej emaliowane 97 PN-89/M Armatura odpływowa instalacji kanalizacyjnej. Syfony do zlewów i zlewozmywaków 98 PN-79/M Armatura sieci domowej. Armatura odpływowa. Syfony do pisuaru 99 PN-89/M Armatura odpływowa instalacji kanalizacyjnej. Przelewy i spusty 100 PN EN ISO 9001 norma jakociowa wyrobu 9.3. INNE DOKUMENTY I INSTRUKCJE - Warunki Techniczne Wykonania i odbioru robót budowlano-montaowych opr. CORBTI INSTAL. - Warunki Techniczne Wykonania i odbioru rurocigów z tworzyw sztucznych - Przepisy i wymagania SANEPID.

14 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna INSTALACJE C.O. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE C.O.

15 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna INSTALACJE C.O. SPIS TRECI 1. WSTP 1.1. Przedmiot ST Zakres stosowania ST Zakres robót objtych ST Okrelenia podstawowe Ogólne wymagania dotyczce robót MATERIAŁY I WYROBY GOTOWE 2.1. Ogólne wymagania dotyczce materiałów Materiały dotyczce instalacji c.o. i c.t SPRZT 3.1. Ogólne wymagania dotyczce sprztu Sprzt do wykonywania robót instalacyjnych TRANSPORT 4.1. Przewody i kształtki Grzejniki Armatura Izolacja termiczna WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Roboty przygotowawcze Roboty montaowe instalacji Zabezpieczenie przed korozj Zabezpieczenie termiczne KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady Kontrola, pomiary i badania Próby szczelnoci instalacji grzania i chlodu ODBIÓR ROBÓT

16 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna INSTALACJE C.O Ogólne zasady Odbiór kocowy PODSTAWA PŁATNOCI 9. DOKUMENY ODNIESIENIA 9.1. Ogólne Normy Inne dokumenty i instrukcje... 15

17 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna WSTP INSTALACJE C.O Przedmiot ST W niniejszym rozdziale omówiono ogólne wymagania dotyczce wykonania i odbioru robót budowlanych zwizanych z wykonaniem instalacji sanitarnej dla robót budowlanych zwizanych z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi zespół budynków Klasyfikacja wg Wspólnego Słownika Zamówie (CPV) Grupa Klasa Kategoria Opis Roboty w zakresie instalacji budowlanych Hydraulika i roboty sanitarne Roboty instalacyjne gazowe 1.2. Zakres stosowania ST Specyfikacja techniczna jest dokumentem bdcym podstaw do udzielenia zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji obejmuj wszystkie czynnoci konieczne do wykonania instalacji wewntrznych; j.n. - doprowadzenie zasilania do nowoprojektowanych grzejników, - doprowadzenie zasilania do istniejcych grzejników wraz z regulacj - izolacja istniejcej instalacji c.o Okrelenia podstawowe Uyte w niniejszej ST s zgodne ustaw Prawo budowlane, rozporzdzeniami wykonawczymi do tej ustawy, nomenklatur Polskich Norm i aprobat technicznych: Instalacja centralnego ogrzewania systemu wodnego, pompowego, dwururowego zespół urzdze zmontowanych w budynku dostarczajcych ciepło do poszczególnych pomieszcze. Cinienie robocze instalacji - obliczeniowe (projektowe) cinienie pracy instalacji przewidziane w dokumentacji projektowej, które dla zachowania zakładanej trwałoci instalacji nie moe by przekroczone w adnym jej punkcie. Cinienie dopuszczalne instalacji - najwysza warto cinienia statycznego wody w najniszym punkcie instalacji. Cinienie próbne - cinienie w najwyszym punkcie instalacji, przy którym dokonywane jest badanie jej szczelnoci. Cinienie nominalne PN - cinienie charakteryzujce wymiary i wytrzymało elementu instalacji w temperaturze odniesienia równej 20 C.

18 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna INSTALACJE C.O. Temperatura robocza - obliczeniowa (projektowa) temperatura pracy instalacji przewidziana w dokumentacji projektowej, która dla zachowania zakładanej trwałoci instalacji nie moe by przekroczona w adnym jej punkcie. Temperatura robocza instalacji wody zimnej wynosi 20 C, a instalacji wody ciepłej 60 C. rednica nominalna (DN lub dn) - rednica, która jest dogodnie zaokrglon liczb, w przyblieniu równ rednicy rzeczywistej (dla rur PEX, PPR- rednicy zewntrznej, dla kielichów kształtek - rednicy wewntrznej, dla rur stalowych ocynkowanych rednica wewntrzna) wyraonej w milimetrach Ogólne wymagania dotyczce robót Wykonawca jest odpowiedzialny za realizacj robót zgodnie z dokumentacj projektow, specyfikacj techniczn, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane, Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe. Odstpstwa od projektu mog dotyczy jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastpienia zaprojektowanych materiałów w przypadku niemoliwoci ich uzyskania przez inne materiały lub elementy o co najmniej nie gorszych charakterystykach i trwałoci. Wszelkie zmiany i odstpstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obnienia wartoci funkcjonalnych i uytkowych instalacji, a jeeli dotycz zamiany materiałów i elementów okrelonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenia trwałoci eksploatacyjnej. Roboty montaowe naley realizowa zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe, Polskimi Normami, oraz innymi przepisami dotyczcymi przedmiotowej instalacji. 2. MATERIAŁY I WYROBY GOTOWE 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w Wymagania ogólne pkt 2. Materiały do budowy instalacji c.o. i c.t. powinny by zgodne z odpowiednimi normami lub posiada wiadectwo dopuszczenia do powszechnego stosowania w budownictwie. Inynier moe dopuci do uycia tylko te materiały, które posiadaj: - certyfikat na znak bezpieczestwa wykazujcy, e zapewniono zgodno z kryteriami technicznymi okrelonymi na podstawie Polskich Norm, aprobat technicznych oraz właciwych przepisów i dokumentów technicznych, - deklaracj zgodnoci lub certyfikat zgodnoci z: Polsk Norm, aprobat techniczn, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeeli nie s objte certyfikacj okrelon w pkt 1 i które spełniaj wymogi ST. W przypadku materiałów, dla których ww. dokumenty s wymagane przez ST, kada partia dostarczona do robót bdzie posiada te dokumenty, okrelajce w sposób jednoznaczny jej cechy.

19 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna INSTALACJE C.O. Produkty przemysłowe musz posiada ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami bada wykonanych przez niego. Kopie wyników tych bada bd dostarczone przez Wykonawc Inynierowi. Jakiekolwiek materiały, które nie spełniaj tych wymaga bd odrzucone Materiały dotyczce instalacji c.o. i c.t. Urzdzenia - Grzejniki kompaktowe Orurowanie - Rury stalowe czarne ze szwem wg. PN/H Armatura - Zawory trójdrogowe z siłownikiem, - Zawory kulowe odcinajce, - Zawory spustowe, - Zawory termostatyczne, - Zawory nastawne, - Zawór regulacji rónicy cinie, 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w Wymagania ogólne pkt 3.2. Sprzt do wykonywania robót instalacyjnych. - Samochód dostawczy - Wiertaki - Rusztowania lekkie przesuwne - Zgrzewarka "Media" 4. TRANSPORT 4.1. Przewody i kształtki Transport i składowanie rur i kształtek musz by przeprowadzane przy cigłej obserwacji właciwoci tworzyw sztucznych i zewntrznych warunków panujcych podczas procesu tak, aby wyroby nie były poddawane adnym szkodom. Rury i kształtki nie powinny mie kontaktu z adnym innym materiałem, który mógłby uszkodzi tworzywo sztuczne. Rury w odcinkach prostych w czasie transportu powinny by ułoone cile obok na całej powierzchni i zabezpieczone przed przesuwaniem si. Wolne koce rur w odcinkach prostych wystajce poza skrzyni ładunkow nie mog by dłusze ni 1m. Rury w zwojach naley transportowa w taki sposób, by nie było moliwe ich przesuwanie. Przy czym rednice zwojów nie mog by mniejsze od dopuszczalnych. Zaleca si transport rur w zwojach w pozycji pionowej. Pojazd musi posiada wsporniki boczne w rozstawie max 2 m. Wysoko składowanie rur w czasie transportu i magazynowania nie moe by wiksza ni:

20 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SANITARNYCH Roboty budowlane zwizane z termomodernizacj budynków biurowo-usługowych przy ul. Brzenej 3 w Łodzi dla zespołu budynków cz instalacyjna - 1,2m dla rur PP-R do ciepłej wody - 1,5m dla pozostałych rur INSTALACJE C.O. W trakcje ładowania, rozładowywania i składowania naley zabezpieczy rury przed uszkodzeniami mechanicznymi. Zabronione jest rzucanie rur i przesuwanie po podłou. Załadunek i rozładunek powinien by rczny lub mechaniczny przy pomocy pasów z tkaniny lub lin konopnych. Wyładunek rur w wizkach wymaga uycia podnonika widłowego z płaskimi widiami lub dwigu z belk (trawersem). Nie wolno stosowa zawiesi z lin stalowych lub łacuchów. Gdy rury zostały załadowane teleskopowo (rury o mniejszej rednicy wewntrz rur o wikszej rednicy) przed rozładunkiem wizki naley wyj rury "wewntrzne". Gdy rury s rozładowywane pojedynczo mona je zdejmowa rcznie (do rednicy 250 mm) lub z uyciem podnonika widłowego. Dopuszcza si składowanie rur na podłou równym, gładkim i mikkim, najkorzystniej drewnianym, nie powodujcym uszkodzenia rur. Rury naley chroni przed bezporednim działaniem promieni słonecznych (szczególnie rury w kolorach innym ni czarny). Przy braku zadaszenia mona stosowa plandeki, folie i inne materiały nieprzepuszczajce wiatła. Temperatura przechowywania rur nie powinna przekracza 30 C. Przy transporcie i składowaniu rur z polipropylenu w temperaturach bliskich 0 C i ujemnych naley zachowa wiksz ostrono, unikajc duych obcie dynamicznych (np. uderze) oraz unika moliwoci zamarzania wody w rurze, gdy moe to doprowadzi do pknicia rury. Okres składowania rur od daty produkcji nie powinien by dłuszy ni: - 36 miesicy dla rur czarnych cinieniowych - 24 miesicy dla rur cinieniowych w innym kolorze - 12 miesicy dla rur pozostałych w zwojach - do 24 miesicy dla rur pozostałych w odcinkach prostych 4.2. Grzejniki Transport grzejników powinien odbywa si krytymi rodkami. Zaleca si transport grzejników na paletach dostosowanych do ich wymiaru. Na kadej palecie powinny by pakowane grzejniki jednego typu i wielkoci. Palety z grzejnikami powinny by ustawione i zabezpieczone, aby w czasie ruchu rodka transportu nie nastpiło przemieszczenie i uszkodzenie. Dopuszcza si transport grzejników luzem, ułoonych w warstwie, zabezpieczonych przed przemieszczeniem i uszkodzeniem Armatura Dostarczon na budow armatur naley uprzednio sprawdzi na szczelno. Armatur naley składowa w magazynach zamknitych. Armatura specjalna, jak zawory termostatyczne, powinny by dostarczone w oryginalnym opakowaniu producenta. Armatur, łczniki i materiały pomocnicze naley przechowywa w magazynach lub pomieszczeniach zamknitych w pojemnikach Izolacja termiczna Materiały przeznaczone do wykonania izolacji cieplnej powinny by przewoone krytymi rodkami transportu w sposób zabezpieczajcy je przed zawilgoceniem, zanieczyszczeniem i zniszczeniem. Wyroby i materiały stosowane do wykonywania izolacji cieplnych naley przechowywa w pomieszczeniach krytych i suchych. Naley unika dłuszego działania promieni słonecznych na otuliny z PE, poniewa materiał ten nie jest odporny na promienie ultrafioletowe. Materiały przeznaczone do wykonywania izolacji ciepłochronnych powinny mie płaszczyzny i krawdzie nie uszkodzone, a odchyłki ich wymiarów w granicach tolerancji okrelonej w odpowiednich normach przedmiotowych.
