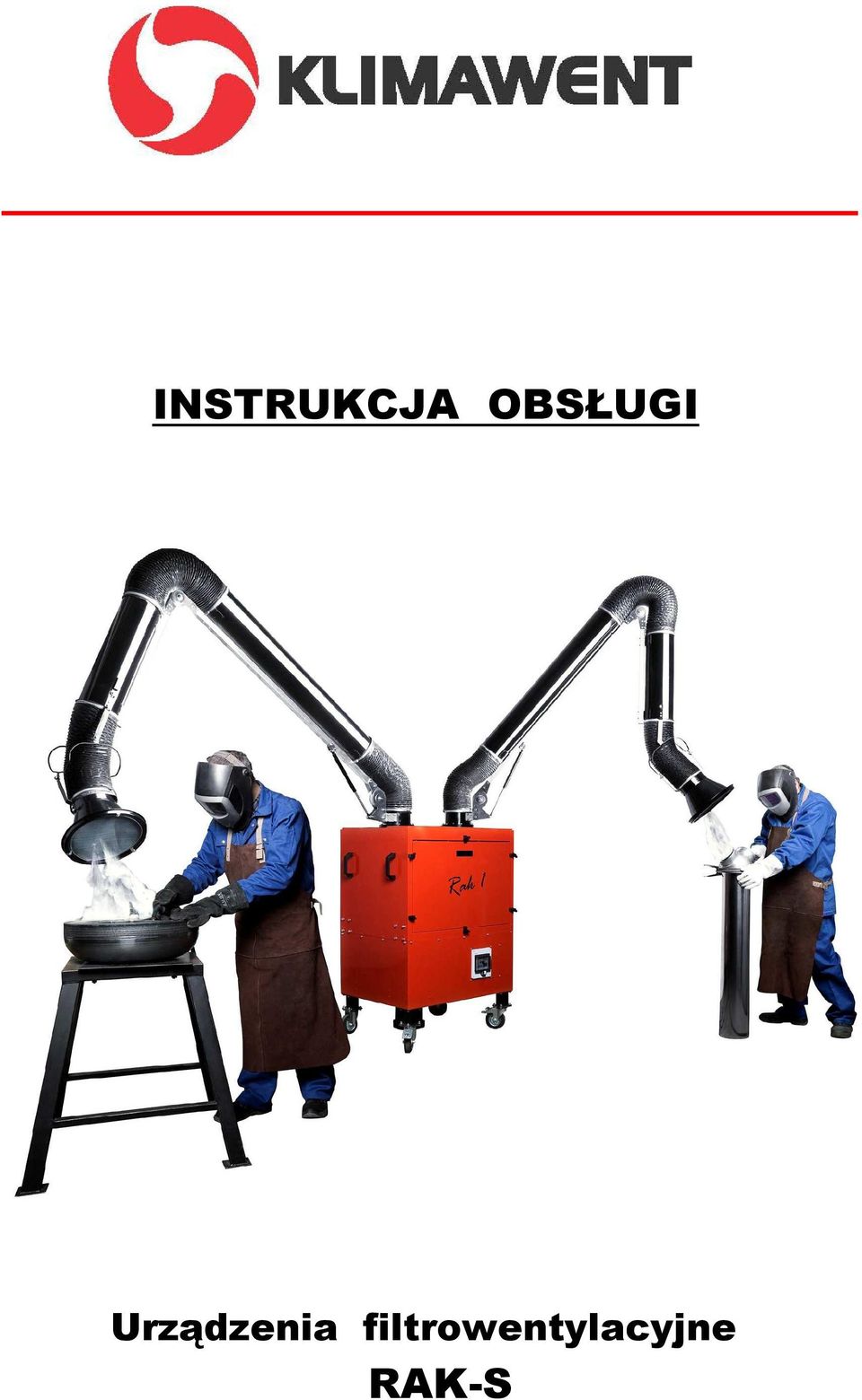

1 INSTRUKCJA OBSŁUGI Urządzenia filtrowentylacyjne RAK-S

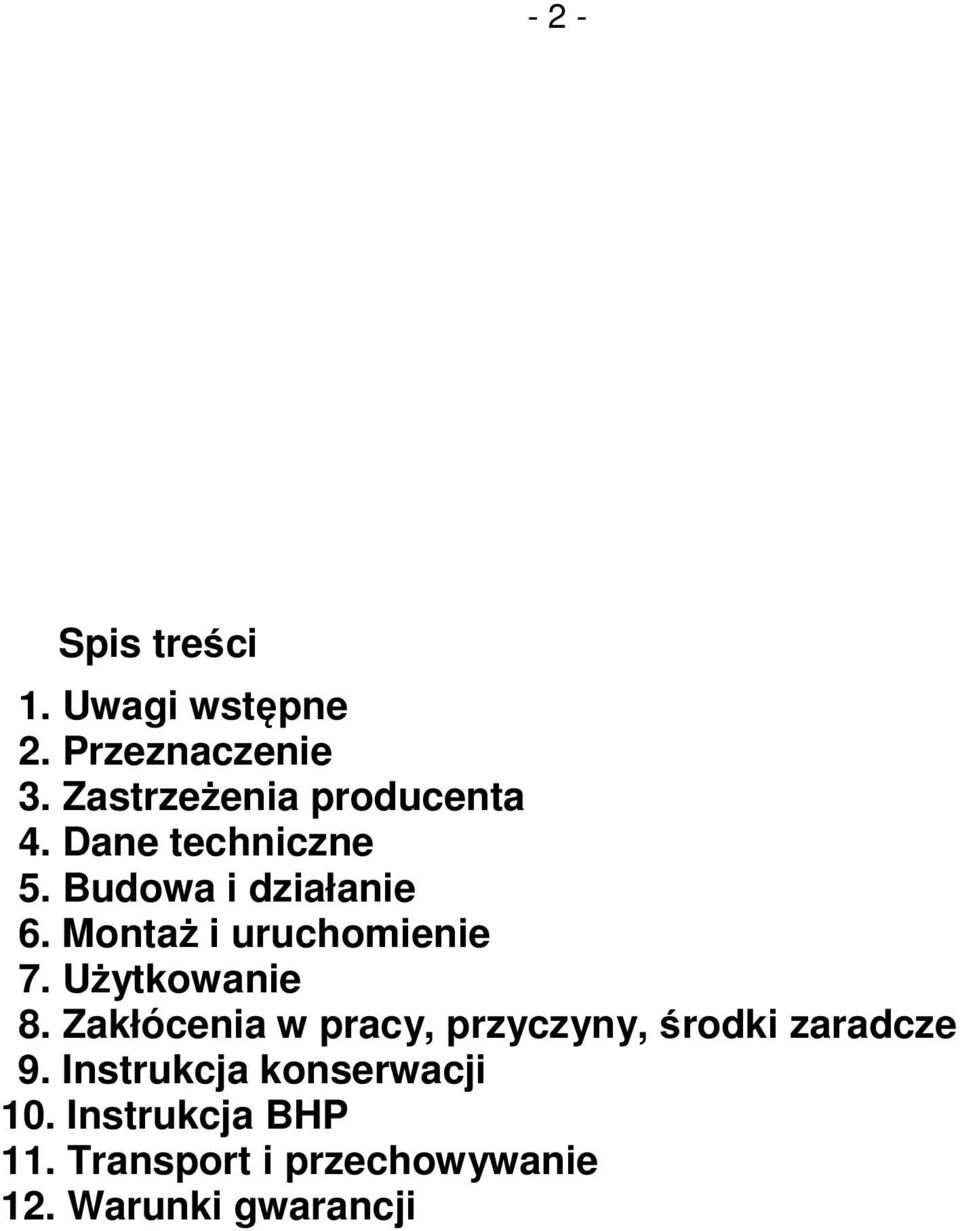

2 - 2 - Spis treści 1. Uwagi wstępne 2. Przeznaczenie 3. Zastrzeżenia producenta 4. Dane techniczne 5. Budowa i działanie 6. Montaż i uruchomienie 7. Użytkowanie 8. Zakłócenia w pracy, przyczyny, środki zaradcze 9. Instrukcja konserwacji 10. Instrukcja BHP 11. Transport i przechowywanie 12. Warunki gwarancji

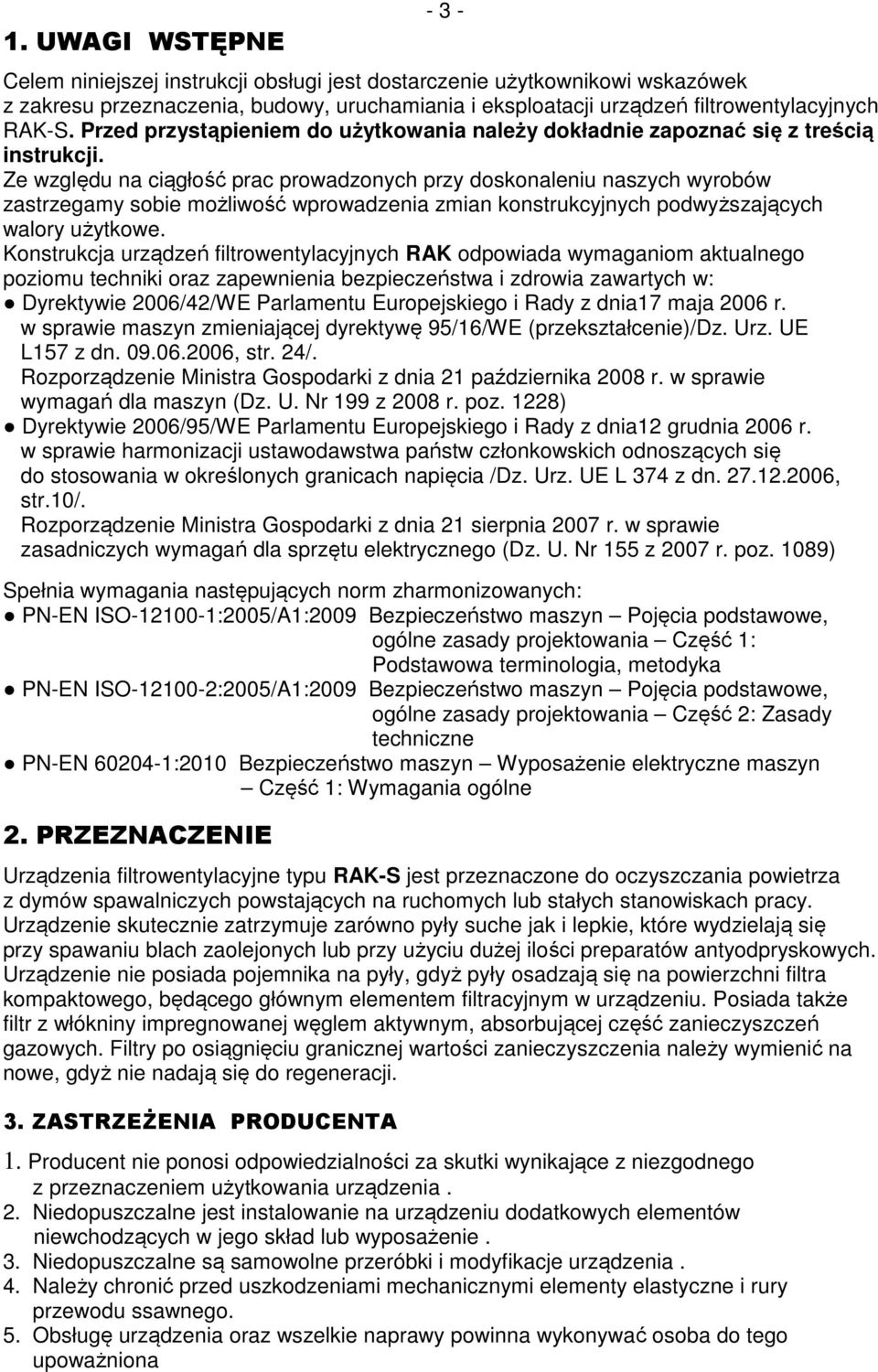

3 1. UWAGI WSTĘPNE Celem niniejszej instrukcji obsługi jest dostarczenie użytkownikowi wskazówek z zakresu przeznaczenia, budowy, uruchamiania i eksploatacji urządzeń filtrowentylacyjnych RAK-S. Przed przystąpieniem do użytkowania należy dokładnie zapoznać się z treścią instrukcji. Ze względu na ciągłość prac prowadzonych przy doskonaleniu naszych wyrobów zastrzegamy sobie możliwość wprowadzenia zmian konstrukcyjnych podwyższających walory użytkowe. Konstrukcja urządzeń filtrowentylacyjnych RAK odpowiada wymaganiom aktualnego poziomu techniki oraz zapewnienia bezpieczeństwa i zdrowia zawartych w: Dyrektywie 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniającej dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/. Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywie 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/. Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) Spełnia wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne 2. PRZEZNACZENIE Urządzenia filtrowentylacyjne typu RAK-S jest przeznaczone do oczyszczania powietrza z dymów spawalniczych powstających na ruchomych lub stałych stanowiskach pracy. Urządzenie skutecznie zatrzymuje zarówno pyły suche jak i lepkie, które wydzielają się przy spawaniu blach zaolejonych lub przy użyciu dużej ilości preparatów antyodpryskowych. Urządzenie nie posiada pojemnika na pyły, gdyż pyły osadzają się na powierzchni filtra kompaktowego, będącego głównym elementem filtracyjnym w urządzeniu. Posiada także filtr z włókniny impregnowanej węglem aktywnym, absorbującej część zanieczyszczeń gazowych. Filtry po osiągnięciu granicznej wartości zanieczyszczenia należy wymienić na nowe, gdyż nie nadają się do regeneracji. 3. ZASTRZEŻENIA PRODUCENTA 1. Producent nie ponosi odpowiedzialności za skutki wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia. 2. Niedopuszczalne jest instalowanie na urządzeniu dodatkowych elementów niewchodzących w jego skład lub wyposażenie. 3. Niedopuszczalne są samowolne przeróbki i modyfikacje urządzenia. 4. Należy chronić przed uszkodzeniami mechanicznymi elementy elastyczne i rury przewodu ssawnego. 5. Obsługę urządzenia oraz wszelkie naprawy powinna wykonywać osoba do tego upoważniona

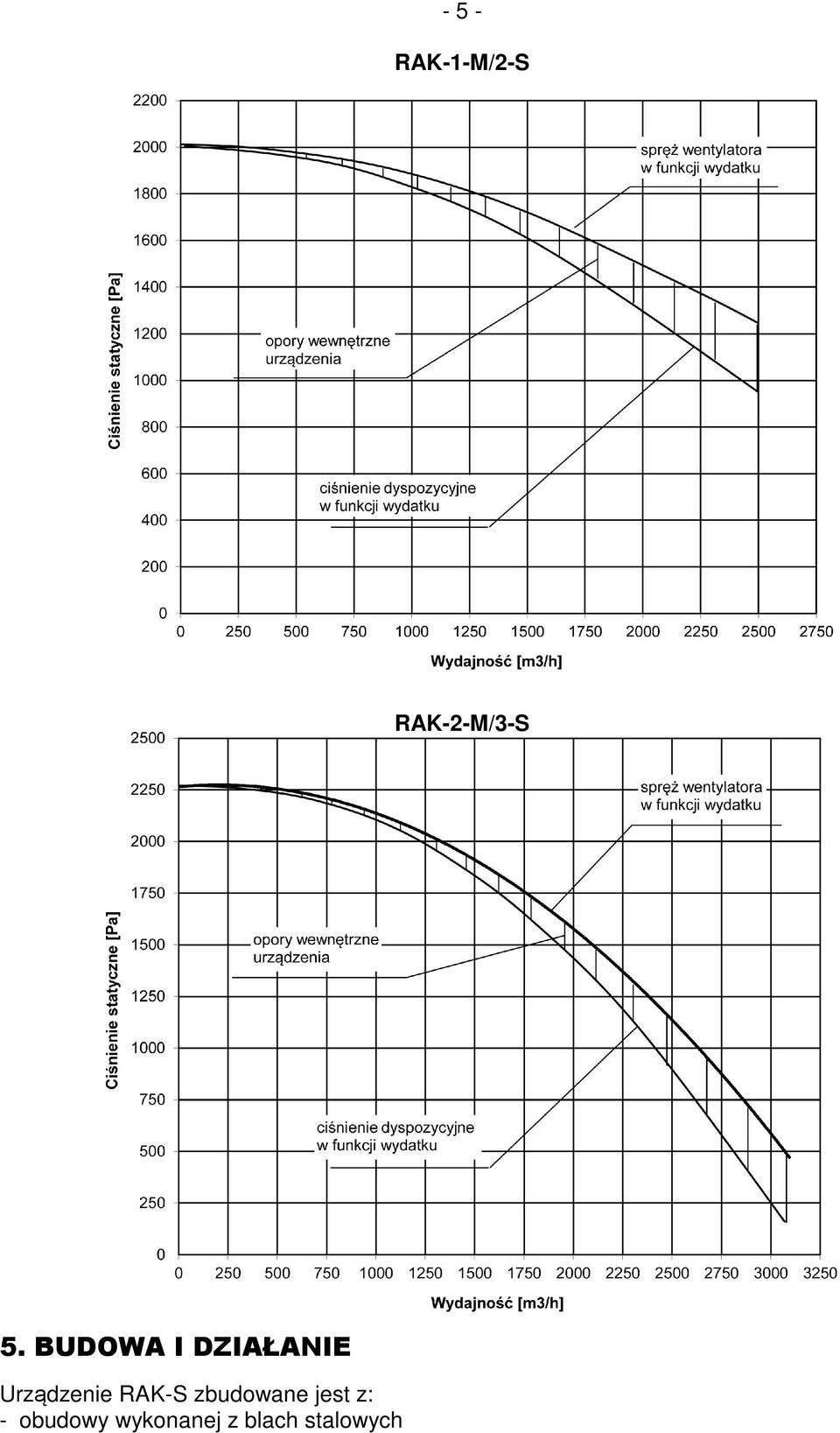

4 Urządzenie nie może być stosowane do filtracji powietrza zawierającego zanieczyszczenia lepkie i żrące, które mogą uszkodzić filtry oraz pyły stwarzające zagrożenie wybuchowe. 7. W czasie eksploatacji urządzenia należy zapobiegać przedostawaniu się do wnętrza komory filtracyjnej źródeł zapłonu np. niedopałków. 4. DANE TECHNICZNE Typ Wydatek maksym. [m³/h] Podciśnienie maksymalne [Pa] Napięcie [V] Moc silnika [kw] Poziom ciśnienia akustycznego [db(a)] z odl. Masa 1m 5m RAK-X-M/1-S , RAK-1-M/2-S RAK-1-H/2-S , RAK-2-M/3-S RAK-2-H/3-S x 400 1, CHARAKTERYSTYKI PRZEPŁYWOWE [kg] Ilość przyłączy do ramion ERGO RAK-X-M/1-S

5 - 5 - RAK-1-M/2-S RAK-2-M/3-S 5. BUDOWA I DZIAŁANIE Urządzenie RAK-S zbudowane jest z: - obudowy wykonanej z blach stalowych

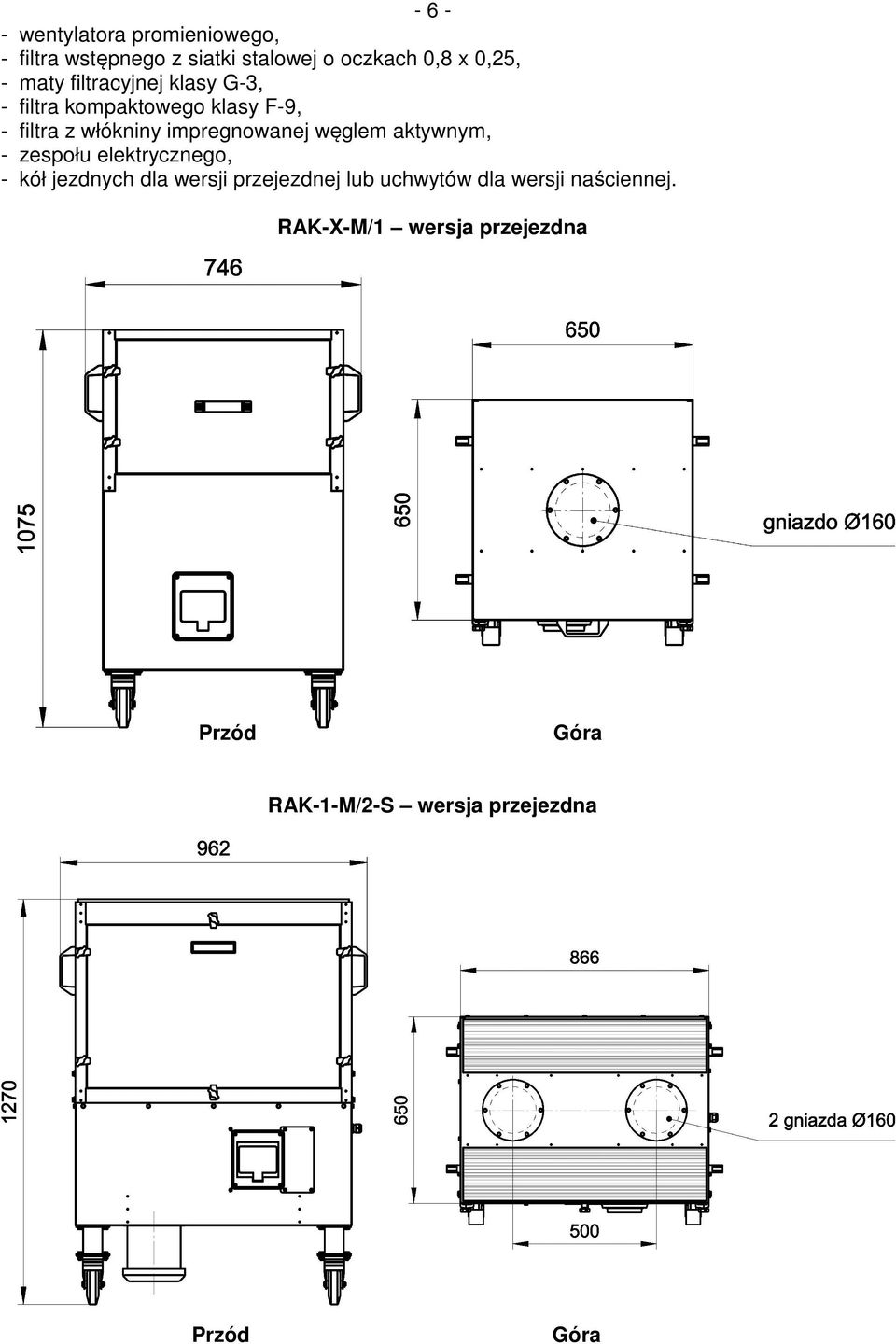

6 wentylatora promieniowego, - filtra wstępnego z siatki stalowej o oczkach 0,8 x 0,25, - maty filtracyjnej klasy G-3, - filtra kompaktowego klasy F-9, - filtra z włókniny impregnowanej węglem aktywnym, - zespołu elektrycznego, - kół jezdnych dla wersji przejezdnej lub uchwytów dla wersji naściennej. RAK-X-M/1 wersja przejezdna Przód Góra RAK-1-M/2-S wersja przejezdna Przód Góra

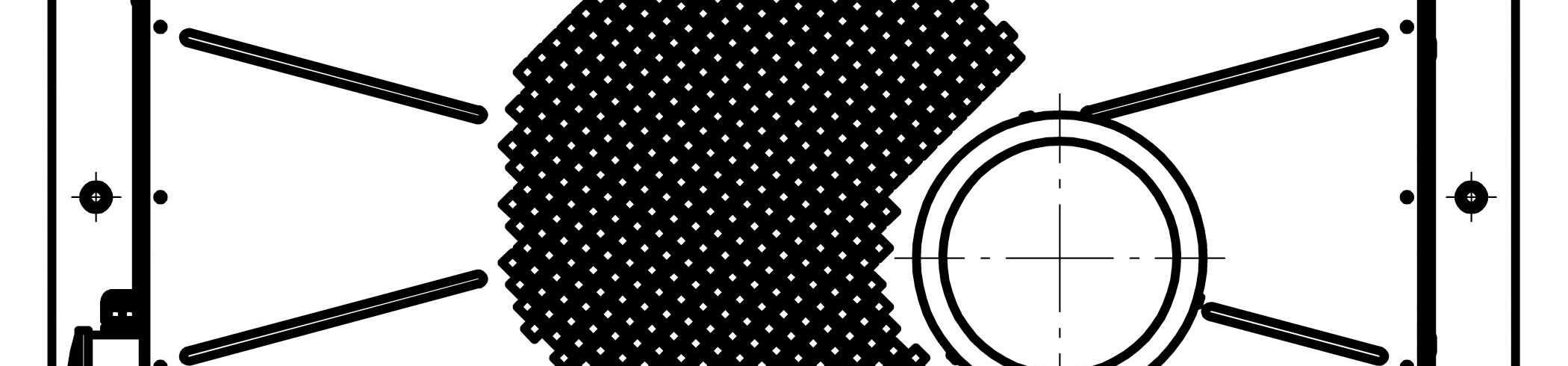

7 -7RAK-2-M/3-S - wersja przejezdna Przód Góra RAK-1-H/2-S wersja stacjonarna Góra Przód Dół

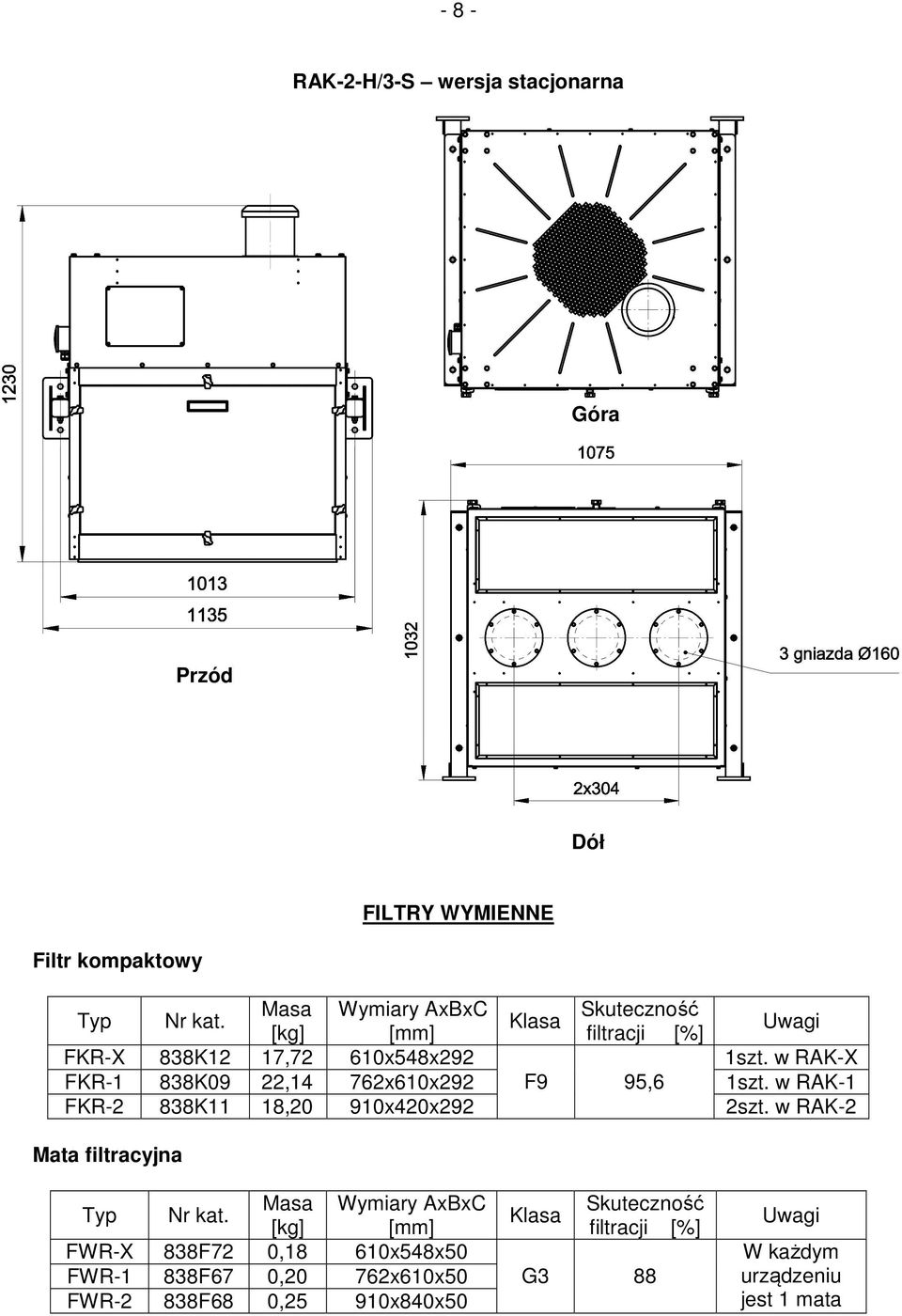

8 -8- RAK-2-H/3-S wersja stacjonarna Góra Przód Dół FILTRY WYMIENNE Filtr kompaktowy Typ Nr kat. FKR-X FKR-1 FKR-2 838K12 838K09 838K11 Masa [kg] 17,72 22,14 18,20 Wymiary AxBxC [mm] 610x548x x610x x420x292 Masa [kg] 0,18 0,20 0,25 Wymiary AxBxC [mm] 610x548x50 762x610x50 910x840x50 Skuteczność filtracji [%] Uwagi F9 95,6 1szt. w RAK-X 1szt. w RAK-1 2szt. w RAK-2 Klasa Skuteczność filtracji [%] Uwagi 88 W każdym urządzeniu jest 1 mata Klasa Mata filtracyjna Typ Nr kat. FWR-X FWR-1 FWR-2 838F72 838F67 838F68 G3

9 - 9 - Włóknina impregnowana węglem aktywnym Typ Nr kat. Masa [kg] Wymiary AxBxC [mm] FCR-X 838F74 0,30 610x548x20 FCR-1 838F69 0,32 762x610x20 FCR-2 838F70 0,50 910x840x50 Uwagi W każdym urządzeniu jest jeden arkusz włókniny 6. MONTAŻ I URUCHOMIENIE Urządzenia przejezdne (RAK-M-S) są przystosowane do zamontowania ramion odciągowych do górnej pokrywy. Do urządzenia w wersji stacjonarnej naściennej (RAK-H-S) ramiona odciągowe są podwieszane od spodu. Urządzenia przystosowane są do zamontowania jednego, dwóch lub trzech ramion o średnicy 160 mm i zasięgu 2 lub 3 m. Uruchamia się je przy pomocy zespołu elektrycznego. W wersji przejezdnej zespół elektryczny jest wbudowany w urządzeniu, natomiast dla wersji stacjonarnej należy zespół elektryczny zamontować poza urządzeniem w miejscu dogodnym dla użytkownika. Przy zasilaniu trójfazowym (RAK-2) należy zwrócić uwagę na kierunek obrotów wentylatora. Kierunek obrotów musi być zgodny ze strzałką na obudowie wentylatora. W przeciwnym wypadku należy zmienić kolejność faz. 7. UŻYTKOWANIE Obsługa urządzenia polega przede wszystkim na obsłudze filtrów: - Okresowym czyszczeniu filtra siatkowego, - Okresowej wymianie maty filtracyjnej i włókniny węglowej (co kilka miesięcy), - Okresowej wymianie filtra kompaktowego (czasokres wymiany zależy od warunków pracy. Na życzenie klienta możemy dostarczyć urządzenie RAK-S wyposażone w presostat, który sygnalizuje konieczność wymiany filtra kompaktowego. 8. ZAKŁÓCENIA W PRACY, PRZYCZYNY, ŚRODKI ZARADCZE zakłócenia możliwe przyczyny środki zaradcze zanieczyszczone filtry wymienić zestaw filtrów zabrudzona siatka ssawki oczyścić siatkę lub zmniejszenie (zatkane pory siatki) wymienić na nową skuteczności odciągu zamknięta przepustnica otworzyć przepustnicę przy ssawce ramienia ERGO pojawiają się nagłe utrata wyważenia wyważyć wirnik drgania i wibracje wentylatora uszkodzenie wirnika wymienić wirnik na nowy 9. INSTRUKCJA KONSERWACJI Co dwanaście miesięcy należy sprawdzić stan techniczny wentylatora, zgodnie z zasadami eksploatacji elektrycznych urządzeń napędowych. Czynności obsługowo-konserwacyjne ramienia ERGO sprowadza się do okresowego wykonania niżej wymienionych czynności: - w przypadku utraty samohamowności układu przegubowego przeprowadzić jego regulację patrz pkt 6

10 głowicę obrotową smarować okresowo smarem stałym, wciskając go do wnętrza przez umieszczoną na kołnierzu głowicy obrotowej smarowniczkę. - czyścić wewnętrzną powierzchnię przewodów odciągowych ramion ERGO z osadzonych zanieczyszczeń. Częstotliwość prac zależy od intensywności eksploatacji. Zaleca się sprawdzanie stanu zanieczyszczenia przewodów odciągowych raz na kwartał i w zależności od potrzeb oczyszczać je. Serwis urządzeń prowadzi: KLIMAWENT S.A Gdynia, ul. Chwaszczyńska 194, tel INSTRUKCJA BHP Uruchomienie i obsługa może odbywać się jedynie po zapoznaniu się z niniejszą instrukcją obsługi. Podłączenie elektryczne należy wykonać dokładnie według załączonego schematu i zgodnie ze wskazówkami przedstawionymi w punkcie 6. niniejszej instrukcji. Podłączenie zasilania powinno być wykonane przez osobę z potwierdzonymi kwalifikacjami, zgodnie z obowiązującymi przepisami. Maszyna spełnia wymagania bezpieczeństwa zawarte w Dyrektywie 2006/42/WE i nie wymaga dodatkowych zabezpieczeń w celu bezpiecznego użytkowania. Wszelkie prace przy urządzeniu należy wykonywać po odłączeniu napięcia zasilania. 11. TRANSPORT I PRZECHOWYWANIE Urządzenie należy przechowywać w pomieszczeniach zamkniętych, suchych i przewiewnych wolnych od substancji żrących. Podczas transportu należy zabezpieczyć urządzenie przed możliwością przesuwania i wywrócenia się. Nie składować jednego na drugim. Transport i przeładunek winny odbywać się w sposób eliminujący uszkodzenia, zadrapania, wgniecenia samych urządzeń, a także zniszczenie opakowania lub zatarcie występujących na nim oznaczeń. UWAGA: Urządzenie jest sprzedawane bez ramion ERGO. Ramię ssące ERGO jest pakowane osobno. 12. WARUNKI GWARANCJI Okres gwarancji określony jest w karcie gwarancyjnej urządzenia. Gwarancja nie obejmuje: - urządzenia używanego niezgodnie z przeznaczeniem - uszkodzeń mechanicznych zawinionych przez użytkownika - samowolnych przeróbek i adaptacji urządzenia - uszkodzeń wynikłych wskutek niewłaściwego przechowywania lub niewłaściwej konserwacji - niesprawności będących wynikiem normalnego zużycia eksploatacyjnego Nieprzestrzeganie niniejszej instrukcji obsługi powoduje utratę gwarancji.

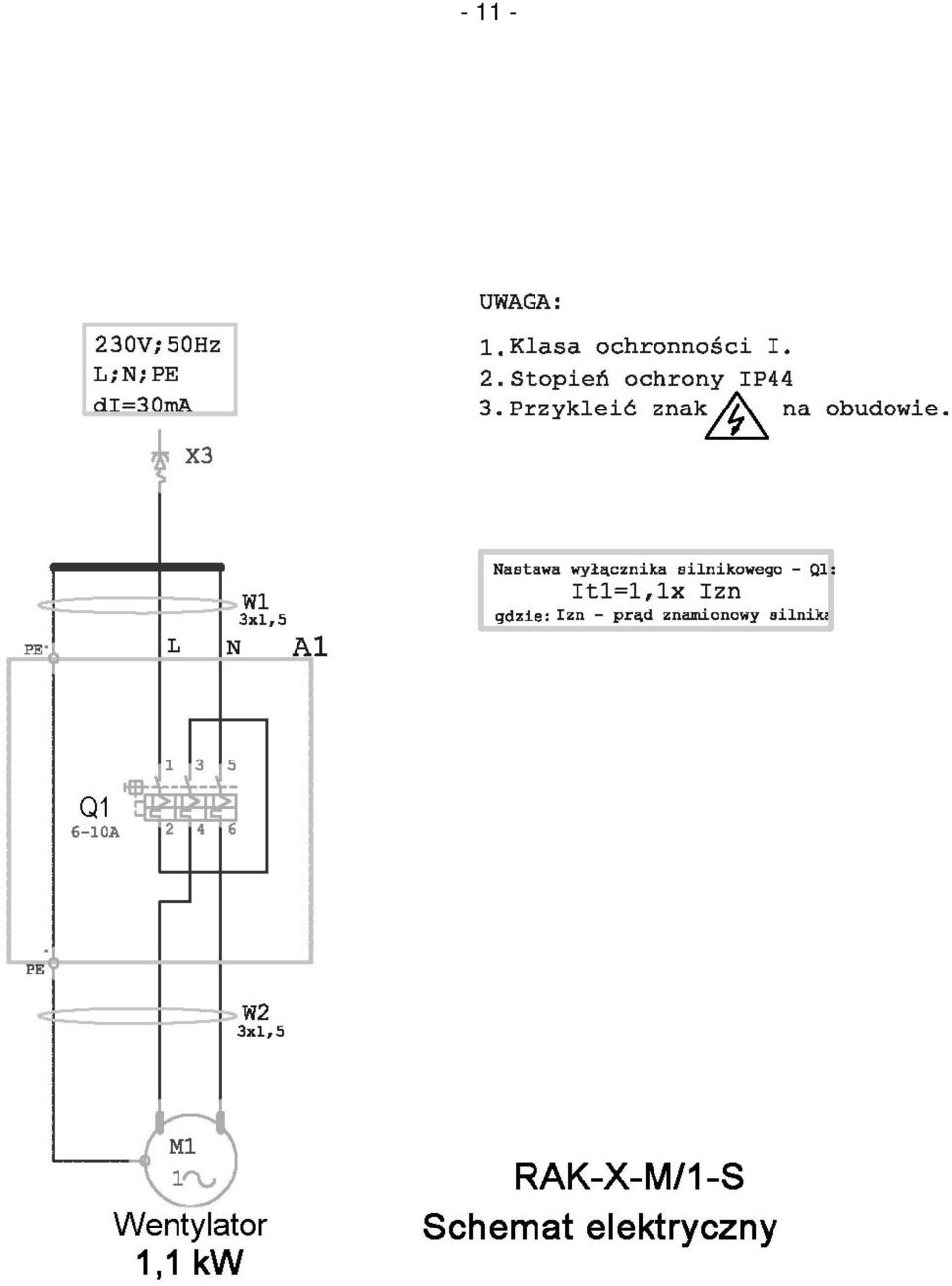

11 - 11 -

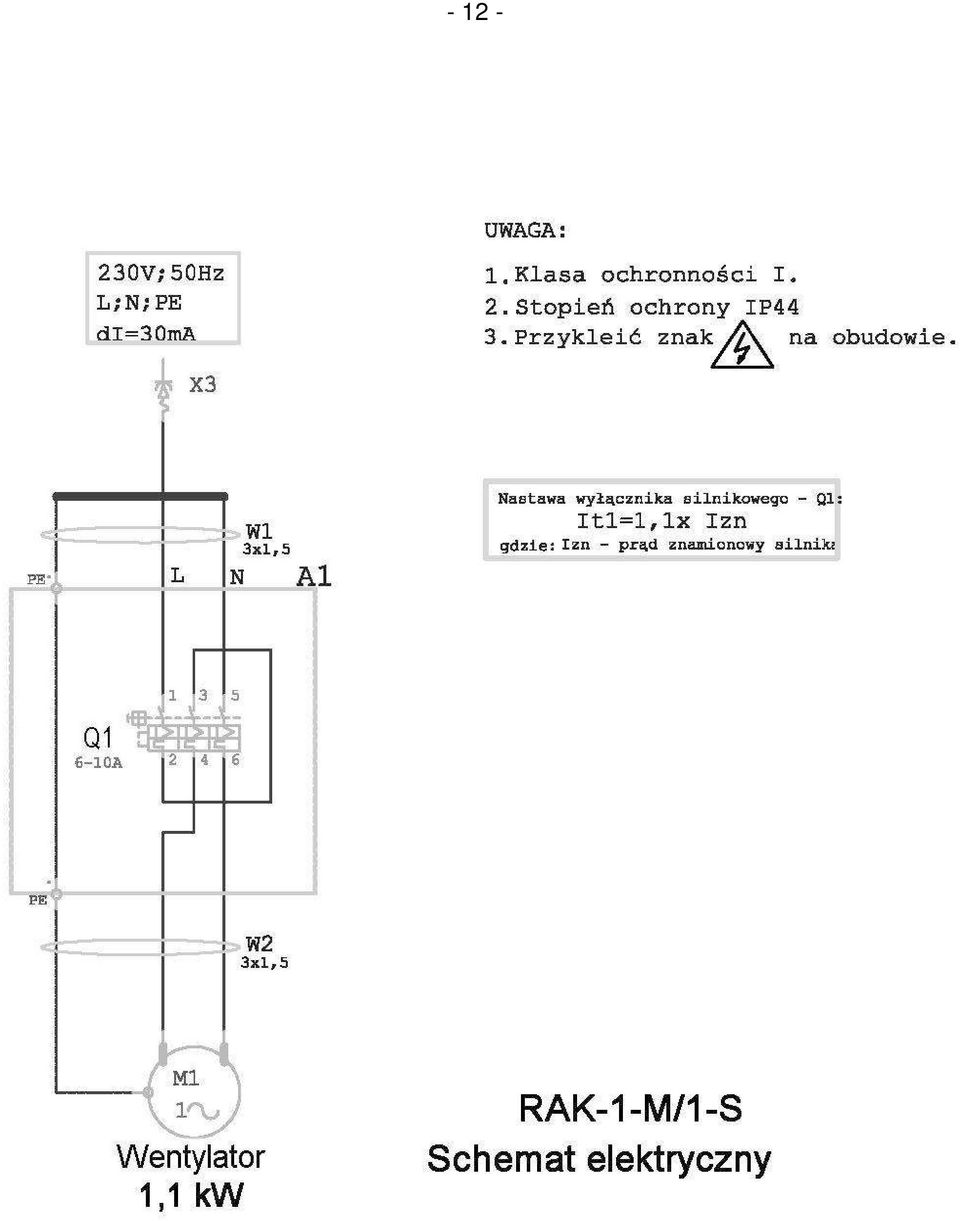

12 - 12 -

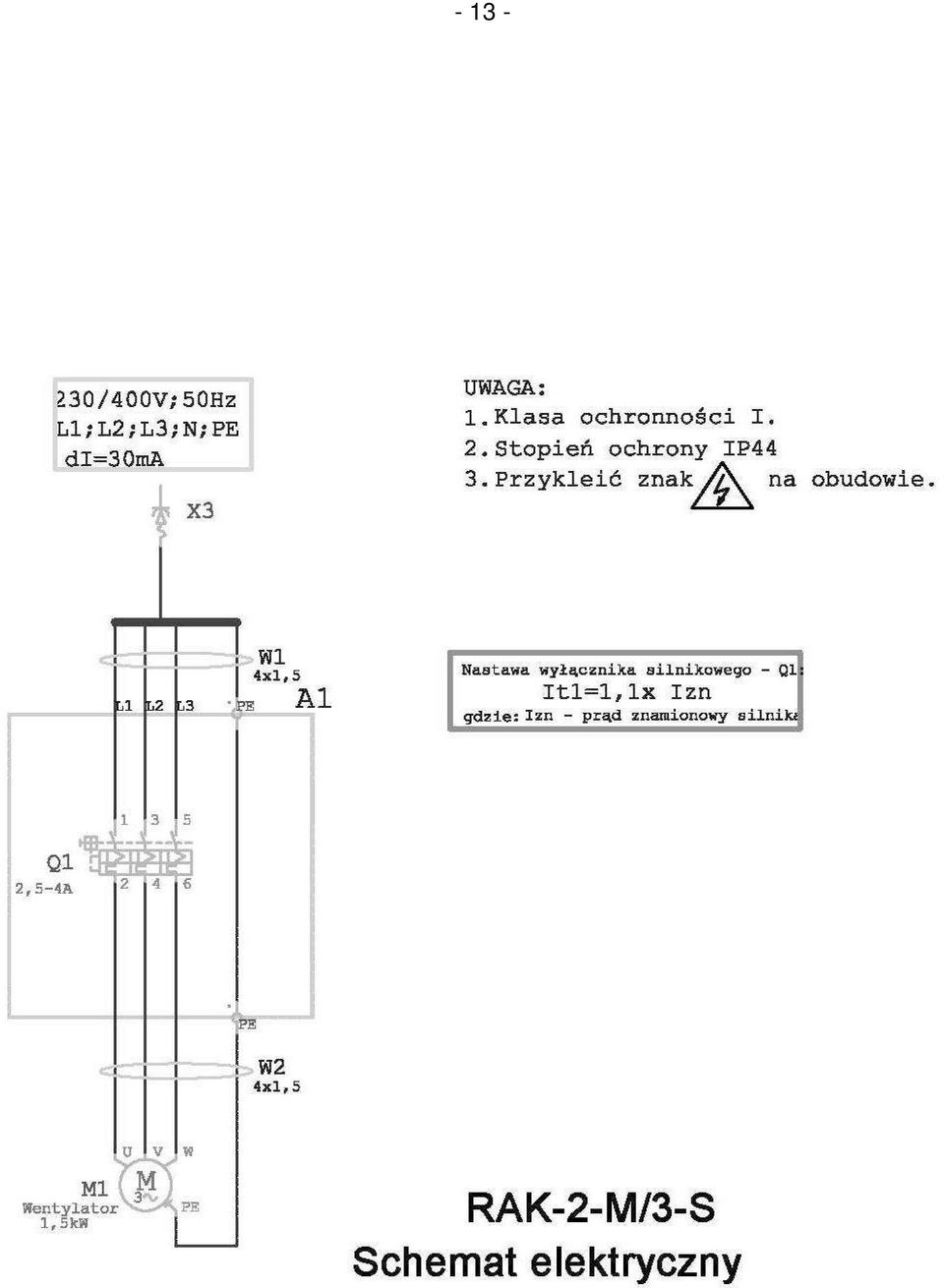

13 - 13 -

14 - 14 -

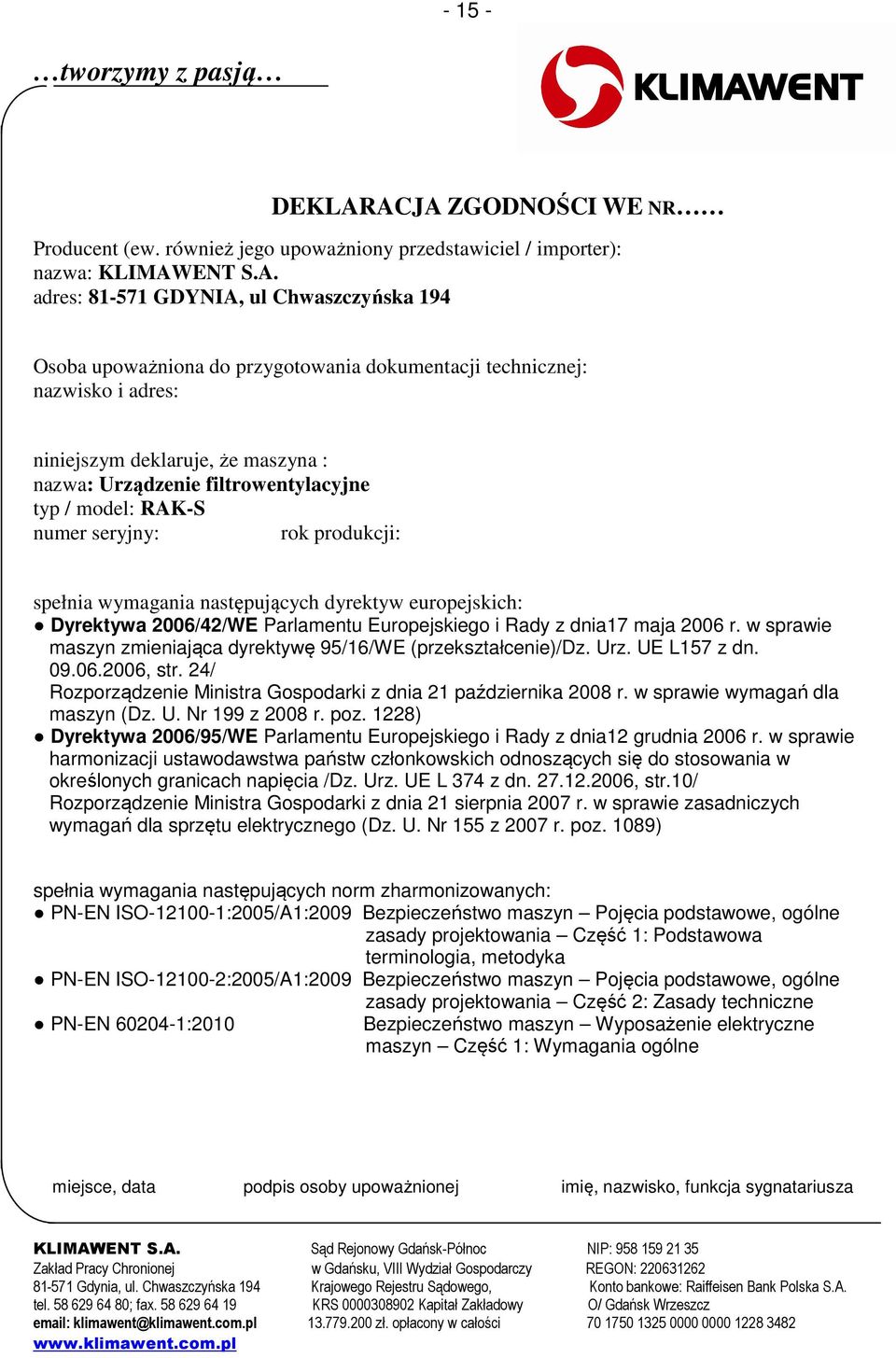

15 tworzymy z pasją DEKLARACJA ZGODNOŚCI WE NR Producent (ew. również jego upoważniony przedstawiciel / importer): nazwa: KLIMAWENT S.A. adres: GDYNIA, ul Chwaszczyńska 194 Osoba upoważniona do przygotowania dokumentacji technicznej: nazwisko i adres: niniejszym deklaruje, że maszyna : nazwa: Urządzenie filtrowentylacyjne typ / model: RAK-S numer seryjny: rok produkcji: spełnia wymagania następujących dyrektyw europejskich: Dyrektywa 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniająca dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywa 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) spełnia wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne miejsce, data podpis osoby upoważnionej imię, nazwisko, funkcja sygnatariusza KLIMAWENT S.A. Sąd Rejonowy Gdańsk-Północ NIP: Zakład Pracy Chronionej w Gdańsku, VIII Wydział Gospodarczy REGON: Gdynia, ul. Chwaszczyńska 194 Krajowego Rejestru Sądowego, Konto bankowe: Raiffeisen Bank Polska S.A. tel ; fax KRS Kapitał Zakładowy O/ Gdańsk Wrzeszcz klimawent@klimawent.com.pl zł. opłacony w całości

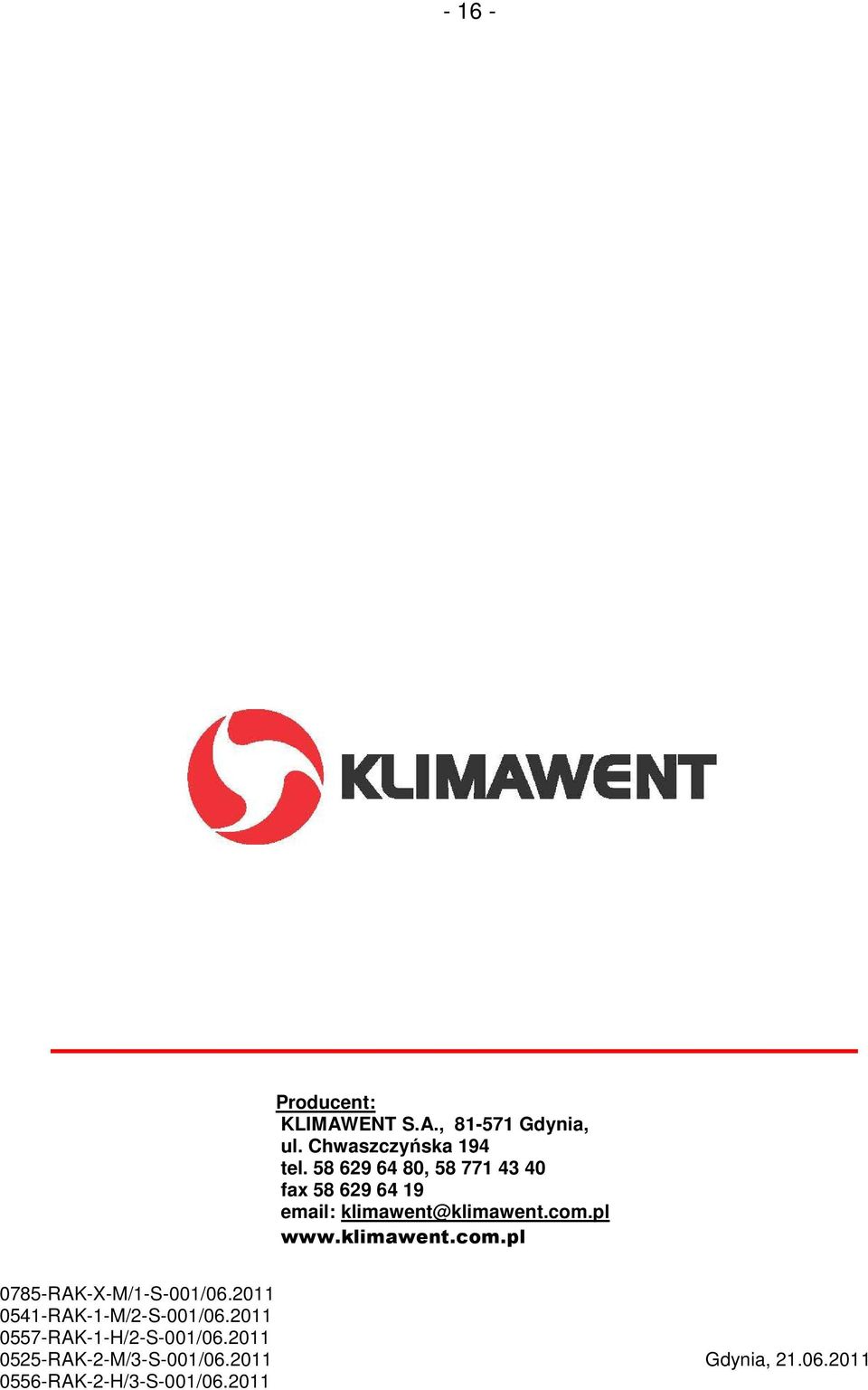

16 Producent: KLIMAWENT S.A., Gdynia, ul. Chwaszczyńska 194 tel , fax klimawent@klimawent.com.pl RAK-X-M/1-S-001/ RAK-1-M/2-S-001/ RAK-1-H/2-S-001/ RAK-2-M/3-S-001/ Gdynia, RAK-2-H/3-S-001/
