1 INSTRUKCJA OBSŁUGI SMOKE ABSORBER SA-1

2 2 Spis treści 1. Uwagi wstępne 2. Przeznaczenie 3. Zastrzeżenia producenta 4. Dane techniczne 5. Budowa i działanie 6. Montaż i uruchomienie 7. Użytkowanie 8. Zakłócenia w pracy, przyczyny, środki zaradcze 9. Instrukcja konserwacji 10. Instrukcja BHP 11. Transport i przechowywanie 12. Warunki gwarancji

3 3 1. UWAGI WSTĘPNE Celem niniejszej instrukcji obsługi jest dostarczenie użytkownikowi wskazówek z zakresu przeznaczenia, budowy, uruchamiania i eksploatacji pochłaniacza SMOKE ABSORBER. Przed jej użytkowaniem należy dokładnie zapoznać się z treścią instrukcji. Konstrukcja urządzenia SMOKE ABSORBER odpowiada wymaganiom aktualnego poziomu techniki oraz zapewnienia bezpieczeństwa i zdrowia zawartych w: Dyrektywie 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniająca dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywa 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) Urządzenie zostało skonstruowane i wyprodukowane w oparciu o następujące normy: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne 2. PRZEZNACZENIE SMOKE ABSRBER jest nowoczesną formą pochłaniacza dymu tytoniowego, przeznaczonego do montażu w specjalnie zaaranżowanym pomieszczeniu dla palaczy. Skuteczność SMOKE ABSORBERA oraz jego stylistyka, w połączeniu z eleganckim i nowoczesnym wystrojem, mogą stanowić idealne wyposażenie zakładów pracy, uczelni, lokali gastronomiczno-rozrywkowych, obiektów służących obsłudze podróżnych oraz innych podobnych pomieszczeń. 3. ZASTRZEŻENIA PRODUCENTA A. Producent nie ponosi odpowiedzialności za skutki wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia. B. Niedopuszczalne jest instalowanie na urządzeniu dodatkowych elementów niewchodzących w jego skład lub wyposażenie. C. Niedopuszczalne są samowolne przeróbki i modyfikacje urządzenia. D. Chronić obudowę przed uszkodzeniami mechanicznymi. E. Obsługę urządzenia oraz wszelkie naprawy powinna wykonywać osoba do tego upoważniona

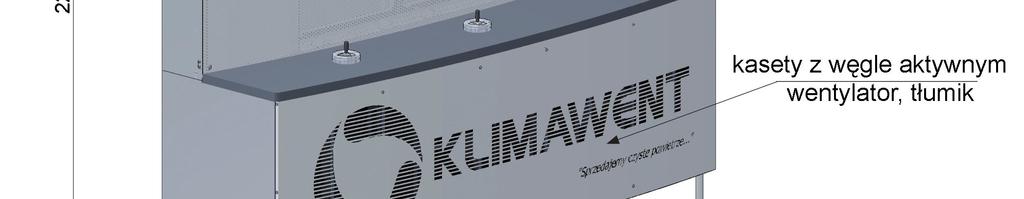

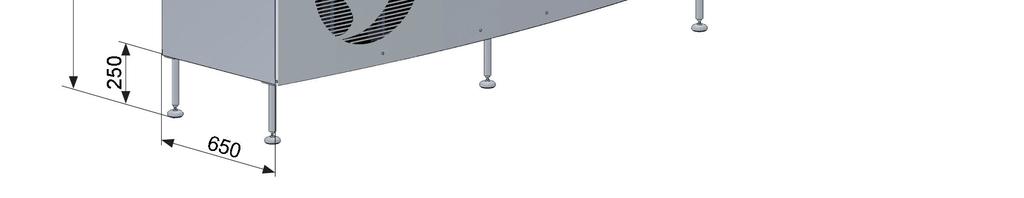

4 4 4. DANE TECHNICZNE Typ SMOKE ABSORBER SA-1 Wydatek Zasilanie [m³/h] [V / Hz] Moc wentylatora Poziom ciśnienia akustyczn. 1m 5m [db(a)] Uwaga: Na życzenie oferujemy roczny serwis obejmujący przegląd i wymianę filtrów. [W] Masa węgla aktywnego [kg] Masa [kg] / ,5 47, Rys.1 Budowa, wymiary

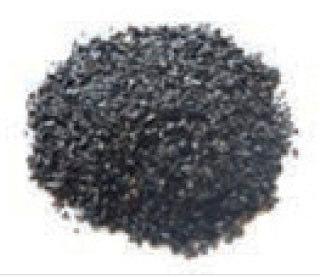

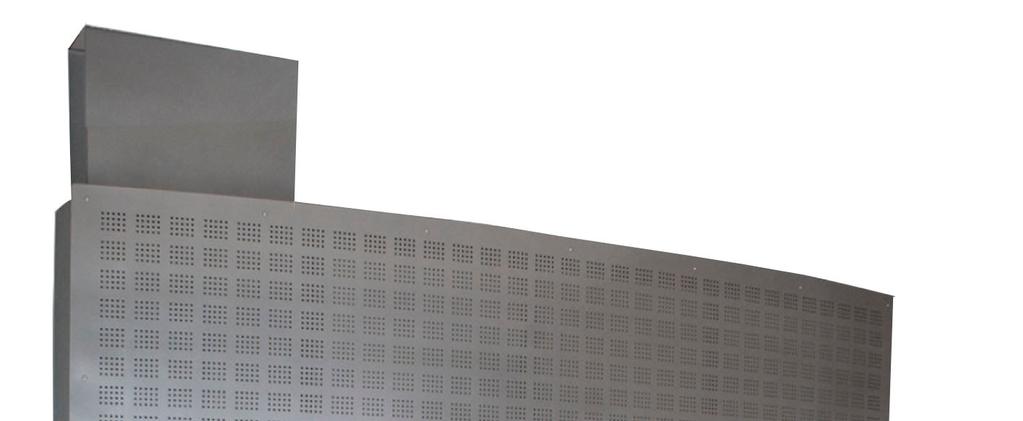

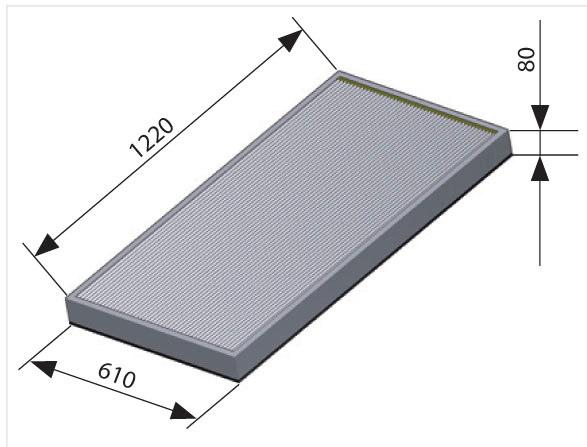

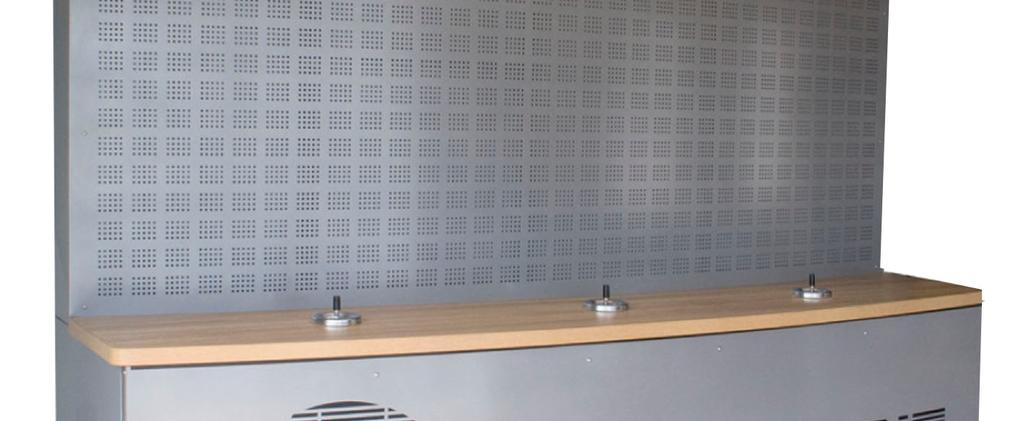

5 5 Części wymienne Filtr wysokoskuteczny Typ Nr kat. Skuteczność filtracji Klasa filtra FA-SMOKE-ABSORBER 818F85 99,95% H13 Węgiel aktywny granulowany Typ ORGANOSORB 10CO4X8 Nr kat. Masa [kg] 474W04 35 Uwagi Przy wymianie węgiel dostarczamy luzem w workach 25 kg 5. BUDOWA I DZIAŁANIE Pochłaniacz SMOKE ABSORBER składa się z dwóch komór: - komory filtracyjnej, - komory wentylatorowej. Komora filtracyjna przykryta jest pionową perforowaną blachą, tworząc ścianę zasysającą dym tytoniowy. W komorze tej znajdują się 3 wysokoskuteczne przeciwpyłowe filtry HEPA klasy H13, wychwytujące cząstki smoliste ze skutecznością 99,95%. W dolnej komorze znajdują się trzy kasety z granulowanym węglem aktywnym pochłaniającym zanieczyszczenia gazowe (nikotyna, tlenek węgla i szereg innych). Pod kasetami z węglem aktywnym znajduje się wentylator promieniowy wyposażony w tłumik hałasu. Na wylocie z komory wentylatorowej znajduje się pionowy króciec wylotowy, który należy wyprowadzić ponad sufit pomieszczenia. Powrót powietrza powinien odbywać się specjalnie zaprojektowanymi otworami w ścianach pomieszczenia. Kubatura pomieszczenia powinna wynosić od 50 do 200 m³. Przy wydajności urządzenia 2100 m³/h zapewni to od 10 do 40 wymian powietrza w ciągu godziny. Standardowo pochłaniacz jest pomalowany na kolor srebrny RAL 9007, natomiast blat z popielnicami jest wykonany z płyty meblowej gr. 38 mm w kolorze dębu. Dolna osłona komory wentylatorowej posiada wycięte logo KLIMAWENT. Na życzenie możemy dostosować napis do wymagań klienta, jak również wykonać inną kolorystykę kabiny i blatu.

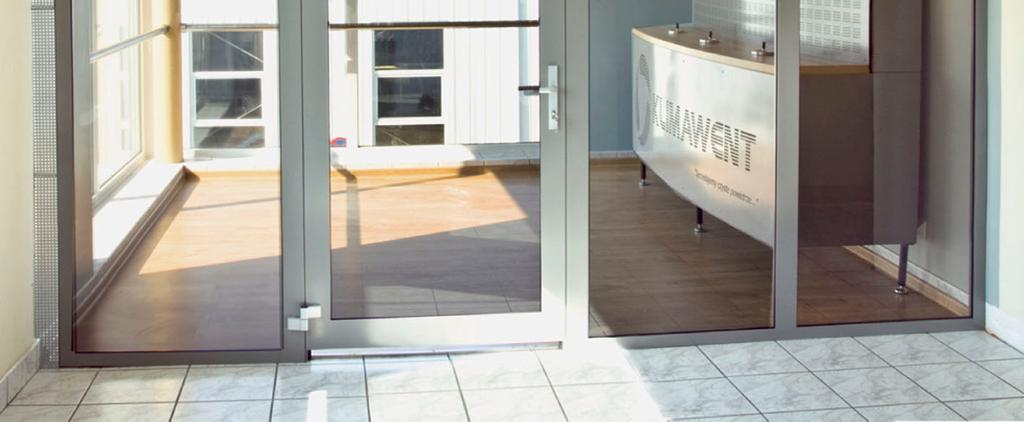

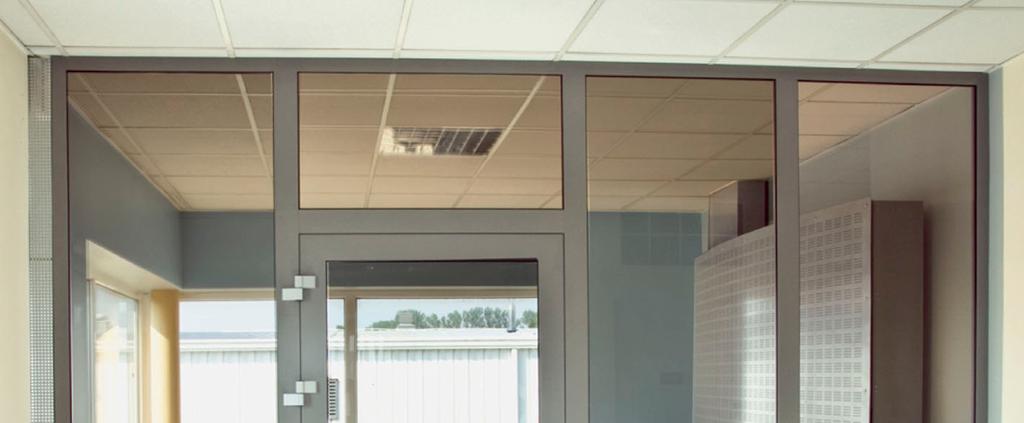

6 6. MONTAŻ I URUCHOMIENIE Pochłaniacz SMOKE ABSORBER montowany jest przez ekipę KLIMAWENTU w specjalnie wyznaczonym i zaaranżowanym pomieszczeniu. W przypadku montażu samodzielnego należy posłużyć się Instrukcją montażu. W instrukcji podano wskazówki kolejności montażu poszczególnych części pochłaniacza oraz sposób uruchomiania urządzenia. 6 Fot.1 Przykład aranżacji SMOKE ABSORBERA w specjalnie wydzielonej przestrzeni wewnątrz budynku Na fot.1 podano przykład umieszczenia pochłaniacza SMOKE ABSORBER w wydzielonej przestrzeni. Przestrzeń ta jest oddzielona szklaną ścianą zbudowaną z ram aluminiowych. W jednej z ram znajdują się drzwi do pomieszczenia dla palaczy. Zasilanie pochłaniacza odbywa się za pomocą kabla zakończonego wtyczką domową ze stykiem ochronnym. Na bocznej ścianie znajduje się wyłącznik urządzenia. 7. UŻYTKOWANIE

7 Użytkowanie ogranicza się do okresowej wymiany wkładów filtracyjnych. Filtry wysokoskuteczne HEPA w przeciętnych warunkach eksploatacyjnych należy wymieniać nie częściej niż raz w roku. W celu wymiany filtrów należy odkręcić perforowaną ścianę ssącą, wyjąć zużyte filtry i zamontować nowe. Granulowany węgiel aktywny należy wymieniać z chwilą pojawienia się zapachu dymu tytoniowego na zewnątrz. Czasokres wymiany jak wyżej. W celu wymiany węgla aktywnego należy odkręcić ściany osłonową i czołową komory wentylatorowej, wysunąć trzy kasety z węglem, wysypać z nich zużyty węgiel i wsypać nowy, rozprowadzając go równomiernie na całej powierzchni kasety. Codzienna obsługa sprowadza się do opróżniania popielnic i sprzątania pomieszczenia ZAKŁÓCENIA W PRACY, PRZYCZYNY, ŚRODKI ZARADCZE Zakłócenia Możliwe przyczyny Środki zaradcze Zmniejszenie skuteczności Przekroczenie zdolności Wymienić zużyte filtry pochłaniania dymu i zapachów absorpcyjnej filtrów Zmniejszenie skuteczności odsysania i zwiększony hałas. Uszkodzony wirnik lub silnik wentylatora. Wymienić wentylator 9. INSTRUKCJA KONSERWACJI Konstrukcja urządzenia umożliwia jego pracę bez stałej obsługi. W przypadku stwierdzenia wadliwej pracy urządzenia, należy postępować według wskazówek podanych w pkt. 8. Wszelkie przeglądy i naprawy należy wykonywać po odłączeniu urządzenia od zasilania. 10. INSTRUKCJA BHP Uruchomienie i obsługa może odbywać się jedynie po zapoznaniu się z niniejszą instrukcją obsługi. Podłączenie elektryczne należy wykonać dokładnie według załączonego schematu. Musi to wykonać pracownik wykwalifikowany. Maszyna spełnia wymagania bezpieczeństwa zawarte w Dyrektywie 2006/42/WE i nie wymaga dodatkowych zabezpieczeń w celu bezpiecznego użytkowania. Wszelkie przeglądy i naprawy należy wykonywać po odłączeniu napięcia zasilania. Częstotliwość wymiany filtrów co 12 miesięcy.

8 8 11. TRANSPORT I PRZECHOWYWANIE Kabina jest transportowana w dwóch częściach: korpus górny, korpus dolny z kasetami filtrów węglowych i króćcem wylotowym, umieszczone na paletach transportowych. W przypadku montażu samodzielnego transport obcy. 12. WARUNKI GWARANCJI Okres gwarancji określony jest w Karcie Gwarancyjnej urządzenia. Gwarancja nie obejmuje: Uszkodzeń mechanicznych zawinionych przez użytkownika. Uszkodzeń wynikłych z użytkowania niezgodnie z przeznaczeniem lub nieprzestrzegania niniejszej instrukcji obsługi. Uszkodzeń wynikłych wskutek braku lub niewłaściwej konserwacji. Niestosowanie się do punktu 3. Zastrzeżenia producenta niniejszej instrukcji, a zwłaszcza samowolna przeróbka urządzenia lub stosowanie go niezgodnie z przeznaczeniem, powoduje utratę gwarancji.

9 tworzymy z pasją 9

10 10 DEKLARACJA ZGODNOŚCI WE Producent (ew. również jego upoważniony przedstawiciel / importer): nazwa: KLIMAWENT S.A. adres: GDYNIA, ul Chwaszczyńska 194 Deklarujemy z pełną odpowiedzialnością, że wyroby : nazwa: Pochłaniacz dymu tytoniowego: typ: SMOKE ABSORBER SA-1 numer seryjny: / rok produkcji: wg tabliczki znamionowej wyrobu spełniają wymagania następujących dyrektyw europejskich: Dyrektywa 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniająca dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywa 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) spełniają wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne miejsce, data podpis osoby upoważnionej imię, nazwisko, funkcja sygnatariusza KLIMAWENT S.A. Sąd Rejonowy Gdańsk-Północ NIP: Zakład Pracy Chronionej w Gdańsku, VIII Wydział Gospodarczy REGON: Gdynia, ul. Chwaszczyńska 194 Krajowego Rejestru Sądowego, Konto bankowe: Raiffeisen Bank Polska S.A. tel ; fax KRS Kapitał Zakładowy O/ Gdańsk Wrzeszcz klimawent@klimawent.com.pl zł. opłacony w całości NOTATKI:

11 11

12 12 Producent: KLIMAWENT S.A., Gdynia, ul. Chwaszczyńska 194 tel , fax SMOKE ABSORBER SA-1-001/ Gdynia,
