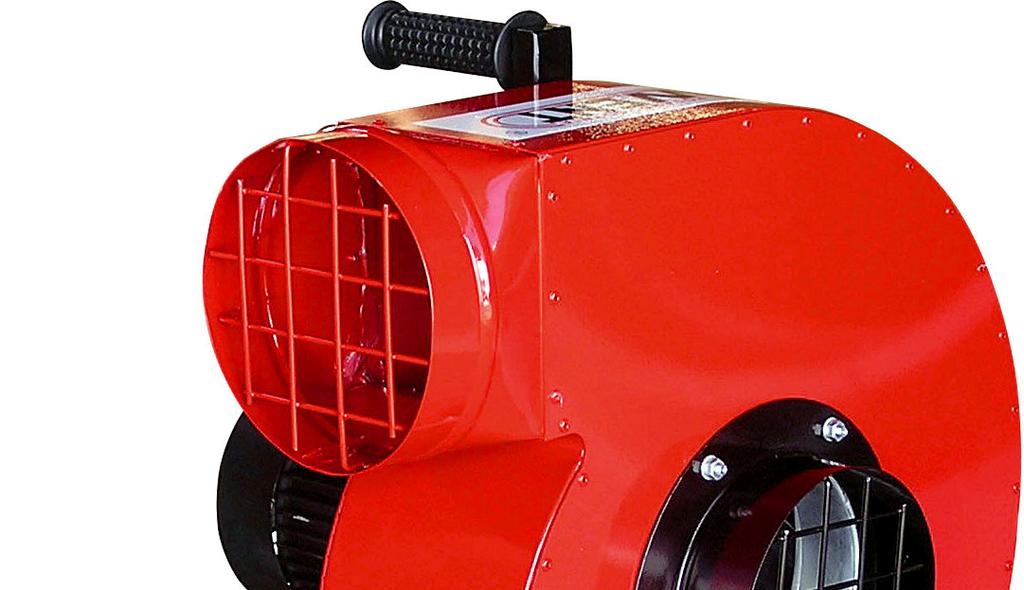

1 INSTRUKCJA OBSŁUGI Wentylatory przenośne WP-P

2 - 2 - Spis treści 1. Uwagi wstępne 2. Przeznaczenie 3. Zastrzeżenia producenta 4. Dane techniczne 5. Budowa i działanie 6. Montaż i uruchomienie 7. Użytkowanie 8. Zakłócenia w pracy, przyczyny, środki zaradcze 9. Instrukcja konserwacji 10. Instrukcja BHP 11. Transport i przechowywanie 12. Warunki gwarancji

3 1. UWAGI WSTĘPNE Celem niniejszej instrukcji jest dostarczenie użytkownikowi wskazówek odnośnie zastosowania, uruchamiania i eksploatacji wentylatorów przenośnych typu WP-P. Przed przystąpieniem do montażu urządzenia na stanowisku pracy i jego uruchomieniem należy dokładnie zapoznać się z treścią niniejszej instrukcji. Ze względu na stałe udoskonalanie naszych wyrobów zastrzegamy sobie możliwość zmian konstrukcyjnych podwyższających walory użytkowe i bezpieczeństwo urządzenia. Konstrukcja wentylatorów WP-P odpowiada wymaganiom aktualnego poziomu techniki oraz spełnia warunki bezpieczeństwa i ochrony zdrowia zawarte w: Dyrektywie 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniającej dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywie 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) Spełnia wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne PN-EN ISO 13857:2010 Bezpieczeństwo maszyn Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi i dolnymi do stref niebezpiecznych PN-EN :2007/A2:2009 Elektryczny sprzęt użytku domowego i podobnego. Bezpieczeństwo Użytkowania. Część Wymagania szczegółowe dotyczące wentylatorów 2. PRZEZNACZENIE Wentylatory przenośne typu WP-P są przeznaczone zarówno do wentylacji nawiewnej oraz wywiewnej pomieszczeń i stanowisk pracy. Mogą być stosowane do wentylacji ogólnej jak i miejscowej. Wentylatory WP-P można również zastosować do osuszania zawilgoconych pomieszczeń poprzez wymuszenie wielokrotnej wymiany powietrza. Nie należy używać wentylatorów tego typu do przetłaczania gazów żrących lub tworzących z powietrzem atmosfery wybuchowe. 3. ZASTRZEŻENIA PRODUCENTA A. Producent nie ponosi odpowiedzialności za skutki wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia. B. Niedopuszczalne jest instalowanie na urządzeniu dodatkowych elementów, niewchodzących w jego skład lub wyposażenie. C. Niedopuszczalne są samowolne przeróbki lub modyfikacje urządzenia. D. Należy chronić obudowę urządzenia przed uszkodzeniami mechanicznymi.

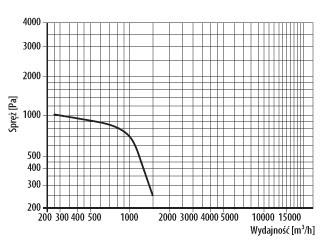

4 4 E. Przed montażem urządzenia sprawdzić nośność elementów konstrukcyjnych do których urządzenia będzie przymocowane, gdyż niepewne zamocowanie może doprowadzić do uszkodzenia lub zniszczenia urządzenia, a także stwarzać może zagrożenie dla znajdujących się w pobliżu ludzi. F. Wentylator nie nadaje się do przetłaczania powietrza zanieczyszczonego mieszaniną substancji palnych w postaci gazów, par, mgieł i pyłów, które w połączeniu z powietrzem mogą tworzyć atmosferę wybuchową. G. Wentylator nie może być stosowany do przetłaczania powietrza zawierającego zanieczyszczenia lepkie, które mogą osadzać się na urządzeniu, a zwłaszcza na wirniku H. Wentylator nie może być stosowany do przetłaczania powietrza zawierającego zanieczyszczenia żrące, które mogą oddziaływać nie korzystnie na urządzenie. I. W czasie użytkowania obroty maksymalne wirnika nie powinny być wyższe niż obroty nominal J Producent nie ponosi odpowiedzialności za odniesione urazy, zranienia bądź uszkodzenia ciała będące następstwem nieprawidłowego użytkowania. 4. DANE TECHNICZNE typ wentylatora napięcie [V] obroty [1/min] moc [kw] wydatek maksymalny [m³/h] pociśnienie maksymalne [Pa] maksym. poziom ciśnienia akustycz nego w odległ. 1 m 5 m IP masa [db(a)] WP-3-P , ,5 WP-5-P , WP-5-P 3 x , WP-7-P , WP-7-P 3 x , WP-8-P 3 x , WP-9-P 3 x , WP-10-P 3 x , [kg] WP-3-P

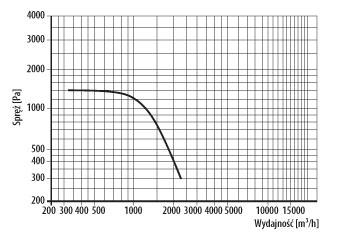

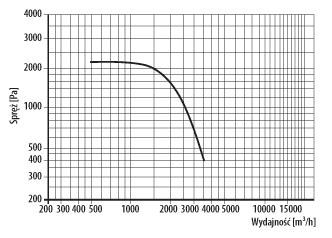

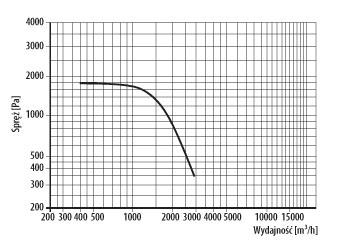

5 5 WP-5-P WP-7-P WP-8-P

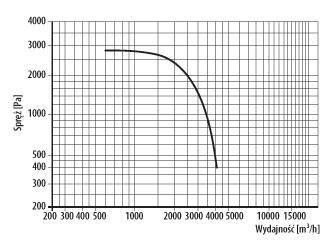

6 - 6 - WP-9-P WP-10-P 5. BUDOWA I DZIAŁANIE Wentylator składa się z obudowy spiralnej i silnika elektrycznego z osadzonym na jego wale wirnikiem promieniowym oraz stelaża nośnego. Wlot i wylot wentylatora są przystosowane do przyłączenia przewodów elastycznych zaciskanych obejmami. Silniki wentylatorów o mocy do 0,55 kw są wyposażone w łączniki ŁS, a pozostałe silniki o wyższych mocach w wyłączniki silnikowe WS. Każdy wentylator posiada pięciometrowy przewód zasilający z wtyczką. 6. MONTAŻ I URUCHOMIENIE Wentylatory przenośne WP-P mogą pracować w pomieszczeniach zamkniętych jak również na zewnątrz nich. Przy instalowaniu wentylatorów na zewnątrz budynku (zwłaszcza na dłuższy czas) należy je zabezpieczyć przed opadami atmosferycznymi. Wentylator nie wymaga specjalnych przygotowań do uruchomienia. W zależności od zastosowania wyposażamy w odpowiednie przewody elastyczne (patrz p.7). Uruchamiamy wyłącznikiem silnikowym. Zbliżanie się w luźnym ubraniu bądź wyciąganie ręki w kierunku otwartego wlotu pracującego wentylatora grozi poważnym kalectwem! Zaglądanie do pracującego wentylatora jest zabronione, gdyż naraża użytkownika na uszkodzenie twarzy. W przypadku jakichkolwiek czynności wykonywanych przy wentylatorze należy odłączyć urządzenie od sieci elektrycznej.

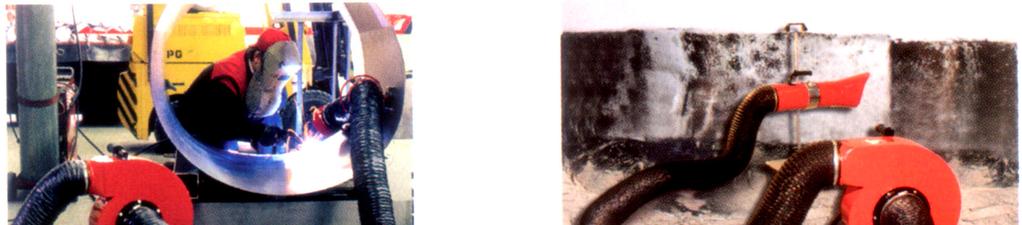

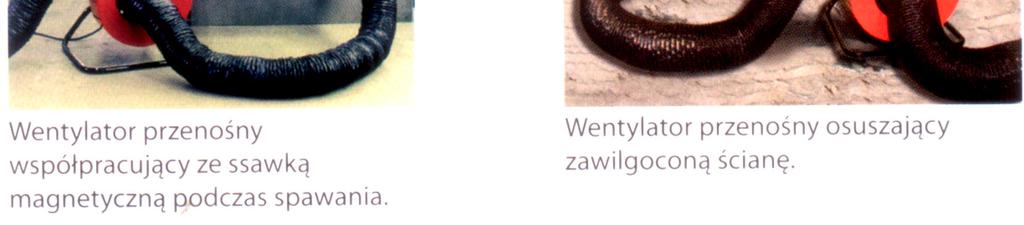

7 UŻYTKOWANIE W przypadku wykorzystania wentylatora przenośnego do miejscowej wentylacji wyciągowej, należy do króćca ssącego wentylatora przyłączyć przewód elastyczny o odpowiedniej średnicy, a na jego końcu umieścić odpowiednią ssawkę. Przykładowe zastosowanie ssawki magnetycznej pokazano na fotografii. W przypadku wykorzystania wentylatora do wentylacji ogólnej należy do wentylowanego pomieszczenia wprowadzić przewód elastyczny podłączony do króćca ssawnego lub tłocznego wentylatora. W przypadku wykorzystania wentylatora do osuszania pomieszczeń należy umieścić wentylator wewnątrz pomieszczenia kierując wylot powietrza na zawilgoconą ścianę, a elastyczny przewód ssący wyprowadzić na zewnątrz. Wentylator można też wyprowadzić na zewnątrz (zabezpieczając go przed opadami) tak, by za pomocą przewodu elastycznego wtłaczał on powietrze do zawilgoconego pomieszczenia. W takim przypadku końcówkę przewodu elastycznego można wyposażyć w statyw z dyszą kierunkową (patrz fotografia) 8. ZAKŁÓCENIA W PRACY, PRZYCZYNY, ŚRODKI ZARADCZE Zakłócenia Możliwe przyczyny Środki zaradcze Wyraźny i nagły spadek ilości odsysanego powietrza. Osadzanie się na kratce wlotowej przedmiotów zakłócających pracę. Oczyścić kratkę wlotową. Pojawiają się nagłe drgania i wibracje wentylatora. W wirniku utkwił przedmiot zakłócający pracę. Uszkodzenie wirnika Odłączyć wentylator od sieci i usunąć przedmiot zakłócający pracę (rozmontować wentylator). Wymienić wirnik na nowy. 9. INSTRUKCJA KONSERWACJI Celem zapewnienia prawidłowej pracy oraz zachowania zasad bezpieczeństwa, zalecamy w regularnych odstępach przeprowadzać przeglądy wentylatorów. Przy przeglądach należy zwrócić uwagę na funkcjonowanie wentylatora oraz stan techniczny jego elementów. Przeglądy wentylatora może wykonywać osoba wykwalifikowana, posiadająca odpowiednie uprawnienia i tylko po odłączeniu urządzenia od sieci elektrycznej. W ramach przeglądu należy: sprawdzić i dokręcić połączenia mechaniczne i elektryczne sprawdzić mocowanie silnika i wentylatora zwracając uwagę, aby szczelina pomiędzy króćcem wlotowym a wirnikiem była równomierna na całym obwodzie.

8 - 8 - usunąć nagromadzone wewnątrz wentylatora ewentualne zanieczyszczenia pochodzące z przetłaczanego medium Przed przystąpieniem do prac przy wentylatorze należy: Odłączyć wentylator od zasilania elektrycznego, Odczekać aż wirnik wentylatora zatrzyma się. Wyjątek stanowią prace, które mogą być przeprowadzone jedynie w ruchu urządzenia, przy ścisłym przestrzeganiu przepisów BHP - np.: pomiar drgań. Przy pracach przeglądowych należy ściśle przestrzegać przepisów bezpieczeństwa, ponieważ w przypadku ich niestosowania może zaistnieć zagrożenie pracowników. Konstrukcja wentylatora umożliwia pracę bez stałej obsługi konserwacyjnej. 10. INSTRUKCJA BHP Uruchomienie i obsługa urządzenia powinna odbywać się po zapoznaniu się z niniejszą instrukcją obsługi. Podłączenie elektryczne należy wykonać dokładnie według załączonego schematu i zgodnie ze wskazówkami przedstawionymi w punkcie 6 niniejszej instrukcji. Podłączenie instalacji elektrycznej powinno być wykonane przez osobę wykwalifikowaną, zgodnie z obowiązującymi przepisami. W czasie użytkowania należy kontrolować podłączenie wentylatora do przewodu ochronnego PE. Wszelkie prace kontrolne i naprawcze na wentylatorze należy wykonywać tylko po odłączeniu urządzenia od zasilania. 11. TRANSPORT I PRZECHOWYWANIE Wentylatory będą transportowane na paletach i zabezpieczone folia. W czasie załadunku i transportu wentylatory nie powinny być rzucane lub przewracane, a także dodatkowo obciążane. Wentylatorów nie należy sztaplować, a w czasie transportu chronić przed opadami i zniszczeniem lub uszkodzeniem. Magazynowanie powinno odbywać się w pomieszczeniach suchych i przewiewnych. 12. WARUNKI GWARANCJI Okres gwarancji określony jest w karcie gwarancyjnej urządzenia. Gwarancja nie obejmuje: uszkodzeń mechanicznych wentylatora zawinionych przez użytkownika uszkodzeń wynikłych ze stosowania niezgodnie z przeznaczeniem lub nieprzestrzegania niniejszej instrukcji obsługi uszkodzeń wynikłych wskutek niewłaściwego transportu, przechowywania lub niewłaściwej konserwacji. Niestosowanie się do punktu 3. Zastrzeżenia producenta niniejszej instrukcji, a zwłaszcza samowolna przeróbka urządzenia lub stosowanie go niezgodnie z przeznaczeniem, powoduje utratę gwarancji.

9 - 9 - Typ Wymiary [mm] L A H D1/D2 WP-3-P /125 WP-5-P /160 WP-7-P /200 WP-8-P /200 WP-9-P /200 WP-10-P /250 Rysunek wymiarowy

10 - 10 -

11 tworzymy z pasją DEKLARACJA ZGODNOŚCI WE NR Producent (ew. również jego upoważniony przedstawiciel / importer): nazwa: KLIMAWENT S.A. adres: GDYNIA, ul Chwaszczyńska 194 Osoba upoważniona do przygotowania dokumentacji technicznej: nazwisko i adres: niniejszym deklaruje, że maszyna : nazwa: Wentylator przenośny typ / model: WP-P numer seryjny: rok produkcji: spełnia wymagania następujących dyrektyw europejskich: Dyrektywa 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniająca dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywa 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) spełnia wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne miejsce, data podpis osoby upoważnionej imię, nazwisko, funkcja sygnatariusza KLIMAWENT S.A. Sąd Rejonowy Gdańsk-Północ NIP: Zakład Pracy Chronionej w Gdańsku, VIII Wydział Gospodarczy REGON: Gdynia, ul. Chwaszczyńska 194 Krajowego Rejestru Sądowego, Konto bankowe: Raiffeisen Bank Polska S.A. tel ; fax KRS Kapitał Zakładowy O/ Gdańsk Wrzeszcz klimawent@klimawent.com.pl zł. opłacony w całości

12 Producent: KLIMAWENT S.A Gdynia, ul. Chwaszczyńska 194 tel , fax klimawent@klimawent.com.pl WP-3-P 001/ WP-5-P 001/ WP-7-P 001/ WP-8-P 001/ WP-9-P 001/ WP-10-P 001/ Gdynia,
