1 04/2011 Katalog L02-XXX/X RAINPLUS System podciśnieniowego odwadniania dachów. Bardziej opłacalny niż tradycyjne systemy odwadniania. Oszczędność miejsca dzięki instalacji kolektorów poziomych bez spadku i nieobecności rur spustowych na zewnętrznych ścianach budynku. Wysoka wydajność i efekt samooczyszczania dzięki przepływowi z całkowitym wypełnieniem przewodów. Przyjazność dla środowiska dzięki możliwości połączenia systemu ze zbiornikami na wody opadowe. Krótszy czas montażu i mniejsza ilość robót ziemnych. Zwiększona elastyczność projektowania dzięki większej swobodzie lokalizacji przewodów odwodnieniowych.

2 RAINPLUS System podciśnieniowego odwadniania dachów RAINPLUS System podciśnieniowego OWANIANIA ACHÓW Rainplus to najnowocześniejsze rozwiązanie problemu odprowadzania wód opadowych z dachów średnich i dużych budynków. System wykorzystuje wysokość budynku jako siłę napędową odwadniania. Pozwala to na osiągnięcie dużych prędkości przepływu w przewodzie, a co za tym idzie na zwiększenie efektywności odprowadzania wody. Rainplus pozwala na przepływ wody całą szerokością przewodu w dowolnej części budynku, umożliwiając w ten sposób jego zastosowanie w budownictwie zrównoważonym. System ten posiada liczne zalety, takie jak znaczne obniżenie kosztów i czasu montażu oraz dużą wydajność. Korzyści ekonomiczne. W porównaniu do systemów tradycyjnych Rainplus wymaga mniejszej ilości wpustów dachowych i pozwala na znaczną redukcję średnicy rur, liczby złączek i ilości rur spustowych. zięki temu zyskać można do 80% mniejsze zużycie rur pionowych i od 20% do 30% oszczędności na całym systemie. oszczędność miejsca. Wpusty dachowe są połączone z pojedynczym kolektorem poziomym, montowanym bez spadku, natomiast rury spustowe mogą być umiejscowione w dowolnym miejscu na obwodzie budynku, dzięki czemu nie ograniczają one przestrzeni użytkowej. wysoka wydajność. Przy pracy ze 100% wypełnieniem przewodów w całym systemie szybkość przepływu jest na tyle duża, że umożliwia to jego samooczyszczanie. Przyjazność dla środowiska. Możliwość łatwego łączenia rur ze zbiornikami na wody opadowe, umożliwiająca ich późniejsze użycie w systemach nawadniania, zbiornikach przeciwpożarowych oraz jako wody użytkowej nie przeznaczonej do spożycia. oszczędność czasu i kosztów. Przyspieszenie prac dzięki mniejszej ilości przewodów i ograniczonemu zakresowi robót ziemnych. większa swoboda projektowania. Pełna kontrola nad lokalizacją rur spustowych i nieobecność podziemnych kolektorów daje dużą swobodę w projektowaniu. 2

3 RAINPLUS Porównanie Rainplus z tradycyjnymi systemami odwadniania Znane są dwa typy systemów odprowadzania wód opadowych: system tradycyjny (czasami nieprawidłowo nazywany grawitacyjnym) i podciśnieniowy system Rainplus określany także mianem pełnoprzelotowego. Obydwa systemy wykorzystują siłę grawitacji, jednakże odbywa się to w całkowicie odmienny sposób. Różnice te sprawiają, że system Rainplus stanowi lepsze rozwiązanie problemu odprowadzania wód opadowych z dachów średnich i dużych budynków. Tradycyjne systemy odwadniania mogą być stosowane do odprowadzania wód opadowych z dużych powierzchni, jednakże nie zapobiegają one przedostawaniu się powietrza do wnętrza przewodów. W tradycyjnych systemach odwadniania wpusty są pewnego rodzaju lejami instalowanymi na dachu budynku i połączonymi z rurami spustowymi o długości równej wysokości budynku. Rury kolektorowe muszą być instalowane z odpowiednim spadkiem w celu zapewnienia prawidłowego odprowadzania wody. W skład podciśnieniowego systemu odwadniania Rainplus wchodzą specjalne wpusty dachowe zapobiegające zasysaniu powietrza do wnętrza przewodów. Rura kolektora instalowana jest w najwyższym punkcie i biegnie poziomo bez spadku do połączenia z rurą spustową. Nieobecność powietrza w przewodach pozwala na przepływ wody w warunkach całkowitego wypełnienia, dzięki czemu osiągane prędkości przepływu są wyższe niż w tradycyjnych systemach odwadniania. Tradycyjny system odwadniania. Podciśnieniowy system odwadniania. Tradycyjny wpust dachowy. Wpust dachowy Rainplus. 3

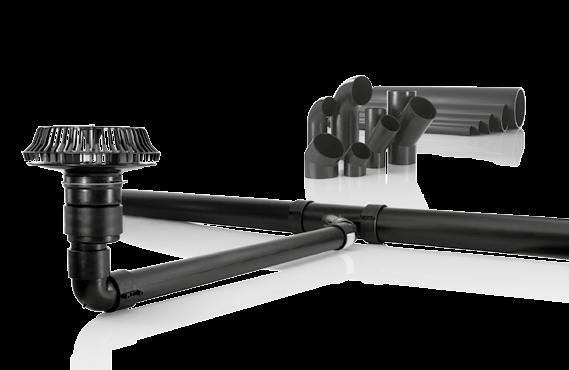

4 RAINPLUS Elementy systemu System Rainplus składa się z wpustów, elementów mocujących, rur i złączek Valsir HPE, oprogramowania do obliczeń i projektowania 3. Rainplus posiada znaczną przewagę nad systemami tradycyjnymi; wykorzystanie rur i kształtek Valsir HPE zapewnia lepszą kontrolę w trakcie montażu, jak również daje możliwość prefabrykacji elementów systemu, które następnie mogą być połączone na miejscu za pomocą złączek elektrooporowych. aje to efekcie mniejszą ilość cięć i zgrzewów. Rury i kształtki Valsir HPE produkowane są z polietylenu wysokiej gęstości, zgodnie z normą EN Jednymi z głównych elementów systemu są wpusty dachowe zaprojektowane zgodnie z wytycznymi norm EN 1253 i ASME A Badania przeprowadzone w fazie opracowywania wykazały że system ten umożliwia uzyskiwanie szerokiego zakresu prędkości przepływu, ponadto pracuje on stabilnie i już niski poziom wody na dachu wystarcza do pojawienia się efektu syfonowego. Wybrane cechy wpustów Rainplus : Szeroki zakres prędkości przepływu. Efekt syfonowy pojawia się przy niskim poziomie wody na dachu. Brak wirów, dzięki specjalnemu profilowi płytki zapobiegającej ich tworzeniu. Niski poziom hałasu. Maksymalna stabilność pracy. Znikome straty ciśnienia na wlocie wpustu. Łatwość montażu dzięki małej ilości elementów systemu i ich niewielkim rozmiarom. 100% kompatybilność z systemem Valsir HPE. Pasuje do każdego rodzaju dachu i materiałów hydroizolacyjnych. Odporność na każde warunki pogodowe dzięki specjalnej powłoce na odkrytych powierzchniach. Kratki zabezpieczające przed liśćmi zaprojektowane tak aby nie wpływały na wydajność wpustu. PATENT PENING 4

5 HPE Zgrzewany system kanalizacyjny z PE-H CECHY I WŁAŚCIWOŚCI SYSTEMU Firma Valsir do produkcji rur i złączek używa polietylenu wysokiej gęstości. Normy zezwalają na wykorzystanie HPE (o gęstości od 945 do 965 kg/m 3 ) wewnątrz budynków w bezciśnieniowych systemach odprowadzania wód ściekowych o maksymalnej temperaturze 95 C, pochodzących z: urządzeń sanitarnych; pralek, zmywarek, zasobników cwu; stołówek, pralni, zakładów przemysłowych; systemów odprowadzania wód opadowych wewnątrz budynków; agresywnych ścieków z laboratoriów, szkół, uczelni i budynków przemysłowych. Rury i złączki z HPE wykazują następujące zalety: wysoką wytrzymałość mechaniczną; elastyczność; wysoką udarność (nawet w niskich temperaturach); odporność na korozję; szybki i łatwy montaż; dużą uniwersalność minimalną ilość odpadów w trakcie montażu; odporność na ponad 700 substancji chemicznych. Rury HPE w porównaniu z rurami metalowymi posiadają większą elastyczność i odporność na korozję oraz łatwość montażu. W porównaniu do innych tworzyw sztucznych, z których produkuje się rury, HPE może być użytkowany w szerszym zakresie temperatur (od -40 C do +95 C), a także posiada większą elastyczność, wytrzymałość mechaniczną i udarność. HPE nie jest odporny na ogień, w związku z czym instalacje kanalizacyjne powinny być wyposażone w separatory ogniowe w miejscach przejść rur przez ściany i stropy. Polietylen posiada niskie przewodnictwo cieplne (40 do 60 W/m K) które ogranicza zmiany temperatury na skutek nieciągłego przepływu ścieków: λ = 0,2 mm/m C Tworzywo to spełnia wszystkie międzynarodowe normy, a jego oczekiwany czas użytkowania jest dłuższy niż 50 lat. 5

6 UNI HPE Materiał Rury oraz z łączki produkowane są z HPE, o parametrach zgodnych z wytycznymi aktualnie obowiązujących norm europejskich. Kolor Rury kanalizacyjne i złączki HPE firmy Valsir posiadają czarny kolor zgodnie z wytycznymi podanymi w normach. Znakowanie Rury kanalizacyjne z HPE posiadają następujące oznakowanie: norma wyrobu; logo producenta; rodzaj materiału (PE); obszar zastosowania (B/B); seria wymiarowa; średnica zewnętrzna i grubość ścianki symbol linii produkcyjnej; miejsce produkcji; data produkcji; aprobaty wyrobu uzyskane w różnych krajach. Złączki z HPE posiadają następujące oznakowanie: logo producenta; rodzaj materiału (PE); średnice zewnętrzne i nominalne kąty; norma wyrobu; obszar zastosowania (B/B); aprobaty wyrobu; data produkcji. Rys. 1 Znakowanie rur i złączek. Materiał Producent Norma europejska Producent PE 110x4,3 MAE IN ITALY EN Materiał Wymiary Wymiary Aprobaty UNI EN 1519 Norma wyrobu 6

7 HPE ANE TECHNICZNE Firma Valsir produkuje rury i złączki HPE w zakresie średnic od 32 mm do 315 mm, odpowiadające normie EN Średnice, grubości ścianek i tolerancje zostały przedstawione w poniższej tabeli Średnica nominalna Średnica zewnętrzna e [mm] Grubość ścianki S 16 - SR 33 Grubość ścianki S 12,5 - SR ,0 3, ,0 3, ,0 3, ,0 3, ,0 3, ,0 3, ,0 3, ,4 4, ,9 4, ,9 6, ,2 7, ,7 9, ,7 12,1 TRANSPORT I SKŁAOWANIE Przemieszczanie Rury należy układać do transportu w sposób rozważny, zwracając uwagę na prawidłowe podparcie ich na całej długości, ponadto należy nimi poprawnie manewrować w czasie rozładunku, unikając mocnych uderzeń mogących spowodować zarysowania lub zniszczenia. Na terenie budowy należy przemieszczać rury i kształtki z podobną ostrożnością unikając zanieczyszczenia błotem, żwirem itp. Magazynowanie Zaleca się magazynowanie rur w miejscu chronionym przed wpływem warunków atmosferycznych, niskimi temperaturami i bezpośrednim światłem słonecznym, opierając je na drewnianych podkładkach lub elementach opakowania jeśli są one wykonane z odpowiedniego materiału, takiego jak drewno lub plastik. W przypadku przedłużonego magazynowania, aby uniknąć odkształcenia lub zmiany geometrii rur, nie należy formować stosu wyższego niż 1,70 m, niezależnie od średnic. Nie należy przechowywać rur i złączek na otwartych przestrzeniach i w styczności z bezpośrednim światłem słonecznym dłużej niż 18 miesięcy. CERTYFIKATY swissi process safety gmbh Prüfbericht VA 2.14/19464 VA 2.14/19465 SINTEF SP SITAC 1002 UA Permit No. 8865/

8 RAINPLUS - HPE Legenda Skróty Jednostki miary Opis KO - Kod mm Średnica N mm Średnica nominalna n Ilość w opak. jednostkowym n Ilość w opak. zbiorczym n Ilość na warstwie palety n Ilość na palecie HxLxP mm Wymiary palety m Ilość metrów w opak n Ilość w skrzyni α Kąt Mod. - Model Mat. - Materiał Art. - Towar Conf. - Sposób pakowania Wszystkie wymiary w katalogu podano w mm. Produkty Valsir dostarczane są w pełnych opakowaniach, zgodnie z ilościami wyszczególnionymi w katalogu. Ilości nieodpowiadające pełnym opakowaniom, zostaną zaokrąglone. Valsir S.p.A. zastrzega sobie prawo do modyfikacji właściwości produktów przedstawianych w katalogu bez uprzedniego informowania. Ilustracje w katalogu są przedstawione tylko w celach informacyjnych, dlatego też wygląd ich może odbiegać od rzeczywistego. Valsir S.p.A. pragnie z góry przeprosić za ewentualne błędy drukarskie w niniejszym katalogu. W przypadku natrafienia na jakiekolwiek błędy prosimy o poinformowanie nas o tym i przesłanie nam własnych sugestii i komentarzy. 8

9 RAINPLUS ELEMENTY Wpust Rainplus , 1-65 l/s H 2 H H 1 d KO d (mm) (mm) H (mm) 1 (mm) 2 (mm) 3 (mm) H 1 (mm) H 2 (mm) (szt) VS Wpust Rainplus wykonany jest z tłoczonego aluminium i zabezpieczony powłoką zapewniającą mu odporność na warunki atmosferyczne. Korpus wyposażony jest w dwie, wykonane z EPM, uszczelki o-ring, kołnierz gwarantujący szczelność połączenia z warstwami hydroizolacyjnymi oraz płytkę zapobiegającą tworzeniu się wirów. Wpust posiada kratkę zabezpieczającą przed liśćmi wykonaną z polipropylenu odpornego na promienie UV oraz nacisk. Specjalny łącznik z HPE pozwala na połączenie wpustu z rurą o średnicy od 40 do 110 mm. Zestaw zawiera nakrętki, śruby i zawleczkę mocującą ze stali nierdzewnej. CZĘŚCI ZAMIENNE Kratka zabezpieczająca przed liśćmi do wpustów Rainplus H KO (mm) H (mm) (szt) VS Kratka zabezpieczająca przed liśćmi wykonana z polipropylenu odpornego na promienie UV oraz nacisk, wyposażona w śruby montażowe. Łącznik do wpustów Rainplus H H 1 1 d KO d (mm) 1 (mm) H (mm) H 1 (mm) (szt) VS ,5 2 Łącznik z HPE do rur o średnicy od 40 do 110 mm wyposażony w zawleczkę mocującą ze stali nierdzewnej. Zestaw uszczelek o-ring do wpustów Rainplus s KO (mm) s (mm) (szt) VS ,5 4 1 Zestaw zawiera 2 o-ringi wykonane z EPM. Śruby do wpustów Rainplus KO (szt) VS Zestaw zawiera 4 gwintowane pręty i nakrętki montażowe. 9

10 RAINPLUS Metalowa płyta do montażu wpustów Rainplus na pokryciach hydroizolacyjnych L 1 L 1 L L 1 1 L KO Materiał L (mm) L 1 (mm) (mm) 1 (mm) (szt) VS Stal ocynkowana, grubość 1 mm Posiadająca nawiercone otwory metalowa płyta przeznaczona do montażu wpustów Rainplus na pokryciach hydroizolacyjnych. Zestaw zawiera 2 uszczelki z EPM zapewniające wodoszczelność połączenia między wpustem a płytą. Metalowa płyta do montażu wpustów Rainplus w rynnach H 1 L KO Materiał L (mm) (mm) 1 (mm) (szt) VS Stal nierdzewna, grubość 1 mm Posiadająca nawiercone otwory metalowa płyta przeznaczona do montażu wpustów Rainplus w rynnach. Zestaw zawiera 2 uszczelki z EPM zapewniające wodoszczelność połączenia między wpustem a płytą. CZĘŚCI ZAMIENNE Uszczelki do płyt metalowych 1 2 s KO (mm) 1 (mm) 2 (mm) s (mm) (szt) VS Zestaw zawiera 2 uszczelki z EPM zapewniające wodoszczelność połączenia między wpustem a płytą (kody: VS VS ). 10

11 RAINPLUS Wpust Rainplus 56 do rynien, do 14 l/s, połączenie pionowe H 2 H H 1 d 1 KO d (mm) (mm) H (mm) 1 (mm) H 1 (mm) H 2 (mm) (szt) New VS Korpus wpustu Rainplus 56 wykonany jest ze stali nierdzewnej AISI 304, o grubości 1 mm. Wpust posiada łącznik 56 mm z HPE i aluminiową płytkę zapobiegającą tworzeniu się wirów zabezpieczoną powłoką zapewniającą jej odporność na warunki atmosferyczne. Wpust posiada kratkę zabezpieczającą przed liśćmi wykonaną z polipropylenu odpornego na promienie UV oraz nacisk. Zestaw zawiera wszystkie niezbędne elementy montażowe ze stali nierdzewnej. Wpust Rainplus 56 do rynien, do 14 l/s, połączenie poziome H 2 1 H d H 1 L 1 L 2 KO d (mm) (mm) 1 (mm) H (mm) H 1 (mm) H 2 (mm) L 1 (mm) L 2 (mm) (szt) New VS Korpus wpustu Rainplus 56 wykonany jest ze stali nierdzewnej AISI 304, o grubości 1 mm. Wpust posiada łącznik 56 mm z HPE i aluminiową płytkę zapobiegającą tworzeniu się wirów zabezpieczoną powłoką zapewniającą jej odporność na warunki atmosferyczne. Poziome połączenie umożliwia montaż w wąskich miejscach. Wpust posiada kratkę zabezpieczającą przed liśćmi wykonaną z polipropylenu odpornego na promienie UV oraz nacisk. Zestaw zawiera wszystkie niezbędne elementy montażowe ze stali nierdzewnej. Wpust Rainplus 56 do pokryć hydroizolacyjnych, do 14 l/s, połączenie pionowe H H 2 L H 1 d 1 L New KO d (mm) (mm) 1 (mm) H (mm) H 1 (mm) H 2 (mm) L (mm) (szt) VS Korpus wpustu Rainplus 56 wykonany jest ze stali nierdzewnej AISI 304, o grubości 1 mm. Wpust posiada łącznik 56 mm z HPE i aluminiową płytkę zapobiegającą tworzeniu się wirów zabezpieczoną powłoką zapewniającą jej odporność na warunki atmosferyczne. Wpust posiada kratkę zabezpieczającą przed liśćmi wykonaną z polipropylenu odpornego na promienie UV i nacisk oraz stalowy kołnierz do połączenia z warstwą hydroizolacyjną. Zestaw zawiera wszystkie niezbędne elementy montażowe ze stali nierdzewnej. 11

12 RAINPLUS Wpust Rainplus 56 do pokryć hydroizolacyjnych, do 14 l/s, połączenie poziome 1 H 2 H L d H 1 L 1 L 2 L New KO d (mm) (mm) 1 (mm) H (mm) H 1 (mm) H 2 (mm) L (mm) L 1 (mm) L 2 (mm) (szt) VS Korpus wpustu Rainplus 56 wykonany jest ze stali nierdzewnej AISI 304, o grubości 1 mm. Wpust posiada łącznik 56 mm z HPE i aluminiową płytkę zapobiegającą tworzeniu się wirów zabezpieczoną powłoką zapewniającą jej odporność na warunki atmosferyczne. Wpust posiada kratkę zabezpieczającą przed liśćmi wykonaną z polipropylenu odpornego na promienie UV i nacisk oraz stalowy kołnierz do połączenia z warstwą hydroizolacyjną. Zestaw zawiera wszystkie niezbędne elementy montażowe ze stali nierdzewnej. CZĘŚCI ZAMIENNE Kratka zabezpieczająca przed liśćmi do wpustów Rainplus 56 H KO (mm) H (mm) (szt) VS Kratka zabezpieczająca przed liśćmi wykonana z polipropylenu odpornego na promienie UV oraz nacisk, wyposażona w śruby montażowe. Rainplus ThermoKit Rainplus Rainplus 56 Rainplus ThermoKit Rainplus ThermoKit Puszka elektryczna Puszka elektryczna New KO Moc Napięcie nominalne Stopień ochrony (szt) VS W/m 220 V IP65 1 Rainplus ThermoKit jest samoregulującym zestawem grzejnym do wpustów dachowych, przeznaczonym do montażu w miejscach, w których może dochodzić do zamarzania wody wewnątrz przewodów odprowadzających. Zestaw zawiera elastyczny kabel zasilający dł. 1m, 1 opaskę mocującą na korpus wpustu i 3 opaski mocujące na rury o średnicach poniżej 110 mm. 12

13 RAINPLUS Ocynkowana obejma M10 do punktów stałych i przesuwnych KO (mm) H (mm) L (mm) L 1 (mm) 1 (mm) 2 (mm) (szt) VS M VS M VS M VS M VS M VS M VS M VS M VS M Obejma posiada rozwiązanie, które pozwala zastosować ją zarówno w punkcie stałym jak i przesuwnym. Zamiana odbywa się przez obrócenie dolnej części obejmy o 180 dookoła siebie. Ocynkowana obejma M10 do punktów stałych i przesuwnych 1 KO (mm) 1 (mm) H (mm) (szt) VS M VS M VS M VS M VS M VS M VS M VS M VS M Obejma posiada rozwiązanie, które pozwala zastosować ją zarówno w punkcie stałym jak i przesuwnym. Zamiana odbywa się przez obrócenie dolnej części obejmy o 180 dookoła siebie. 13

14 RAINPLUS Ocynkowana obejma G 1/2 i G1 do punktów stałych i przesuwnych 1 H 1 KO (mm) 1 (mm) H (mm) (szt) VS G1/2" VS G1/2" VS G1/2" VS G1/2" VS G1/2" VS G1/2" VS G1/2" VS G1/2" VS G1/2" VS G1" VS G1" VS G1" Obejma posiada rozwiązanie, które pozwala zastosować ją zarówno w punkcie stałym jak i przesuwnym. Zamiana odbywa się przez obrócenie dolnej części obejmy o 180 dookoła siebie. Ocynkowana obejma do punktów stałych i montażu na szynach L s 1 H KO (mm) L (mm) s (mm) H (mm) 1 (mm) (szt) VS , M8 1 VS , M8 1 VS , M8 1 VS , M8 1 VS , M8 1 VS , M8 1 VS , M8 1 VS , M8 1 VS , M10 1 VS , M10 1 VS , M10 1 VS , M10 1 Obejma Rainplus do punktów stałych przeznaczona do montażu rur HPE z użyciem szyn. Wyposażona w 2 śruby zabezpieczające rurę i system umożliwiający szybki montaż do szyny. Szyna montażowa L A s B KO L (mm) A (mm) B (mm) s (mm) (m) VS ,0 5 Szyna montażowa ze stali ocynkowanej do rur systemu Rainplus. 14

15 RAINPLUS Łącznik płaski do szyn montażowych s H L KO L (mm) H (mm) s (mm) (mm) (szt) VS M10 5 Ocynkowany łącznik do szyn montażowych (kod VS ), wyposażona w śruby M8. Śruba z łbem młotkowym do obejm M10 KO (szt) VS Śruba z łbem młotkowym wyposażona w podkładkę i nakrętkę służąca do mocowania obejm M10 (do punktów stałych i przesuwnych) do szyn montażowych (kod VS ). Kołnierz ze stali ocynkowanej do obejm M10 i G1/2 1 2 P s KO (mm) P (mm) s (mm) 1 (mm) 2 (mm) (szt) VS M VS G1/ Kołnierz do mocowania obejm bezpośrednio do ściany lub stropu. Kołnierz ze stali ocynkowanej do obejm G1 L L 1 s P H KO (mm) L (mm) P (mm) s (mm) L 1 (mm) (szt) VS G1" Kołnierz do mocowania obejm bezpośrednio do ściany lub stropu. Pręt gwintowany M10 L KO (mm) L (mm) (szt) VS M Pręt do łączenia obejm M10 z kołnierzem (kod VS ) lub, w połączeniu z 2 nakrętkami M10i podkładkami, do podwieszenia szyny montażowej. 15

16 RAINPLUS Klamra szynowa KO (szt) VS W połączeniu z 2 nakrętkami M10i podkładkami służy do podwieszenia szyn montażowych. Nakrętka M10 KO (szt) VS Podkładka 10.5x40x2 mm KO (szt) VS Etykiety identyfikacyjne do rur systemu odwadniania podciśnieniowego KO Język Liczba etykiet (szt) VS angielski Rolka etykiet samoprzylepnych 100x50 mm do identyfikacji rur systemu odwadniania podciśnieniowego. 16

17 HPE RURY I KSZTAŁTKI Z HPE Rura PEH L 3000 mm L s KO N s SR Seria q VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS , , VS , , VS , , VS , , Rura PEH L 5000 mm L s KO N s SR Seria q VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS /33 12,5/ VS , , VS , , VS , , VS , , VS , VS , VS , Rura PEH L 5000 mm, SR 26 L s KO N s SR Seria q VS , , VS , , VS , ,

18 HPE Kolano 45 KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS Þ x800x1200 VS Þ x800x1200 VS Þ x800x1200 Segmentowe. Kolano KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 Kolano 90 KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS Þ x800x1200 VS Þ x800x1200 VS Þ x800x1200 Segmentowe. 18

19 HPE Trójnik 45 KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS Þ x800x1200 VS Þ x800x1200 VS Þ x800x1200 Odgałęzienie zgrzewane. Trójnik redukcyjny 45 VS /32 40/ x800x KO / 1 N/N 1 HxLxP VS /40 50/ x800x1200 VS /50 56/ x800x1200 VS /40 60/ x800x1200 VS /50 60/ x800x1200 VS /56 60/ x800x1200 VS /40 70/ x800x1200 VS /50 70/ x800x1200 VS /56 70/ x800x1200 VS /63 70/ x800x1200 VS /40 90/ x800x1200 VS /50 90/ x800x1200 VS /56 90/ x800x1200 VS /63 90/ x800x1200 VS /75 90/ x800x1200 VS /40 100/ x800x1200 VS /50 100/ x800x1200 VS /56 100/ x800x1200 VS /63 100/ x800x1200 VS /75 100/ x800x1200 VS /90 100/ x800x1200 VS /40 125/ x800x1200 VS /50 125/ x800x1200 VS /56 125/ x800x1200 VS /63 125/ x800x1200 VS /75 125/ x800x1200 VS /90 125/ x800x1200 VS / / x800x1200 VS Þ 160/40 150/ x800x1200 VS Þ 160/50 150/ x800x1200 VS Þ 160/56 150/ x800x1200 VS Þ 160/63 150/ x800x1200 VS Þ 160/75 150/ x800x1200 VS Þ 160/90 150/ x800x1200 VS / / x800x1200 VS / / x800x

20 HPE KO / 1 N/N 1 HxLxP VS Þ 200/40 200/ x800x1200 VS Þ 200/50 200/ x800x1200 VS Þ 200/56 200/ x800x1200 VS Þ 200/63 200/ x800x1200 VS Þ 200/75 200/ x800x1200 VS Þ 200/90 200/ x800x1200 VS Þ 200/ / x800x1200 VS Þ 200/ / x800x1200 VS Þ 200/ / x800x1200 VS Þ 250/40 250/ x800x1200 VS Þ 250/50 250/ x800x1200 VS Þ 250/56 250/ x800x1200 VS Þ 250/63 250/ x800x1200 VS Þ 250/75 250/ x800x1200 VS Þ 250/90 250/ x800x1200 VS Þ 250/ / x800x1200 VS Þ 250/ / x800x1200 VS Þ 250/ / x800x1200 VS Þ 250/ / x800x1200 VS Þ 315/40 300/ x800x1200 VS Þ 315/50 300/ x800x1200 VS Þ 315/56 300/ x800x1200 VS Þ 315/63 300/ x800x1200 VS Þ 315/75 300/ x800x1200 VS /90 300/ x800x1200 VS Þ 315/ / x800x1200 VS Þ 315/ / x800x1200 VS Þ 315/ / x800x1200 VS Þ 315/ / x800x1200 VS Þ 315/ / x800x1200 Odgałęzienie zgrzewane. 20

21 HPE Czyszczak z gwintowanym zamknięciem 90 KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 CZĘŚCI ZAMIENNE Nakrętka z uszczelką KO N VS VS VS VS VS VS VS Zaślepka KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 CZĘŚCI ZAMIENNE Nakrętka z uszczelką KO N VS VS VS VS VS VS VS

22 HPE Redukcja niecentryczna 1 KO / 1 N/N 1 HxLxP VS /40 50/ x800x1200 VS /50 56/ x800x1200 VS /40 60/ x800x1200 VS /50 60/ x800x1200 VS /56 60/ x800x1200 VS /40 70/ x800x1200 VS /50 70/ x800x1200 VS /56 70/ x800x1200 VS /63 70/ x800x1200 VS /40 90/ x800x1200 VS /50 90/ x800x1200 VS /56 90/ x800x1200 VS /63 90/ x800x1200 VS /75 90/ x800x1200 VS /40 100/ x800x1200 VS /50 100/ x800x1200 VS /56 100/ x800x1200 VS /63 100/ x800x1200 VS /75 100/ x800x1200 VS /90 100/ x800x1200 VS /50 125/ x800x1200 VS /56 125/ x800x1200 VS /63 125/ x800x1200 VS /75 125/ x800x1200 VS /90 125/ x800x1200 VS / / x800x1200 VS / / x800x1200 VS / / x800x1200 Redukcja niecentryczna wydłużona 1 KO / 1 N/N 1 HxLxP VS / / x800x1200 VS / / x800x1200 VS / / x800x1200 VS / / x800x1200 VS / / x800x1200 VS / / x800x1200 VS / / x800x1200 VS / / x800x

23 HPE Mufa elektrooporowa KO N HxLxP VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 VS x800x1200 Separator ogniowy KO N VS VS VS VS VS VS VS VS VS VS VS VS Nie stosować w systemie Silere. Tuleja pierścieniowa KO N HxLxP New VS x800x1200 New VS x800x1200 New VS x800x

24 HPE AKceSoRIA Zgrzewarka talerzowa KO o średnic VS VS MO. MINI 160 JOYT Przenośna zgrzewarka doczołowa wyposażona w obejmy do trójników i kolan KO VS N.B. Urządzenie to nie jest wyposażone w reduktory i boczne wsporniki 56. MO. VR 160 JOYT Przenośna zgrzewarka doczołowa wyposażona w obejmy do trójników i kolan KO VS N.B. Urządzenie to nie jest wyposażone w reduktory i boczne wsporniki

25 HPE CZĘŚCI ZAMIENNE Zapasowe ostrza do struga skrawającego KO H L VS la art.vs VS Pas transmisyjny KO VS la art. VS VS Szczęka redukcyjna do podstawki centrującej KO VS VS VS VS VS VS VS VS Reduktor do obejmy KO Model VS niski 1 VS niski 1 VS niski 1 VS niski 1 VS niski 1 VS niski 1 VS niski 1 VS niski 1 VS niski 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 VS wysoki 1 Podstawka centrująca KO VS la art. VS VS

26 HPE MO. SUPER Przenośna zgrzewarka doczołowa KO Model VS super CZĘŚCI ZAMIENNE Zapasowe ostrza KO Model H L VS super Pas transmisyjny KO Model VS maxi 1 MO. MAXI Zgrzewarka doczołowa KO Model VS maxi CZĘŚCI ZAMIENNE Zapasowe ostrza KO Model H L VS super Pas transmisyjny KO Model VS maxi 1 Lewa i prawa obejma do trójników KO x-sx VS VS VS VS VS VS o wyprzedania. o starszych modeli MINI, MEC, MAXI. 26

27 HPE Zgrzewarka elektrooporowa Valsir KO VS CZĘŚCI ZAMIENNE Kable i wtyczki KO VS Uniwersalna zgrzewarka elektrooporowa Valsir KO VS VS Svizzera. CZĘŚCI ZAMIENNE Uniwersalny kabel zasilający KO VS Uniwersalny kabel do wtyczek KO VS Wtyczki KO Kolor VS żółty 1 VS niebieski 1 VS czerwony 1 VS zielony 1 27

28 HPE Zdzierak KO VS Obcinak krążkowy KO Model VS T1 1 VS T2 1 VS T3 1 CZĘŚCI ZAMIENNE Zapasowe ostrza KO VS VS Przyrząd do fazowania KO VS VS CZĘŚCI ZAMIENNE Zapasowe ostrza CO. H L VS pair VS pair Nóż do fazowania KO VS (szt) Pisaki permanentne KO VS (12 szt) 28

29 RAINPLUS - HPE NOTE 29

30 RAINPLUS - HPE 30

31 RAINPLUS - HPE System zapewniania jakości ążenie do coraz większej niezawodności miało zawsze dla firmy Valsir szczególne znaczenie, dlatego też we wszystkich zakładach produkcyjnych wdrożyliśmy system zarządzania jakością zgodny z normą ISO 9001:2008. Wdrożenie systemu zarządzania jakością pozwoliło na dalsze ulepszenie tych stron naszej działalności, które przyczyniają się do wzrostu satysfakcji klientów a ciągłe szkolenie pracowników Valsir pozwala na osiąganie przez nich założonych celów doskonalenia. Valsir posiada obecnie w krajach na całym świecie ponad 150 aprobat i atestów na swoje wyroby (stan na 11/04/2011). aje to gwarancję, że wszystkie nasze wyroby spełniają wymagania odpowiednich norm, przepisów czy dyrektyw. Ponadto Valsir wykonuje liczne dodatkowe badania wyrobów, które nie są wyraźnie wymagane przez normy, ale są uznawane za niezbędne dla oferowania klientom produktów doskonałej jakości. Kontrole procesów produkcji, badania surowców, testy wytrzymałościowe, symulacje pracy instalacji i inwestycje technologiczne stanowią wartość dodaną do know-how firmy Valsir. AT AU BE BY CH CZ E K ES FI FR HU IT NL NO PL RO RU SE SG SK UA UK ZA 31

32 04/2011 Katalog L02-XXX/X Grupy produktowe Valsir Zgrzewany system kanalizacyjny z PEH. System rur wielowarstwowych do instalacji sanitarnych. System ogrzewania i ochładzania podłogowego. System kanalizacji wewnętrznej z PP. System rur wielowarstwowych do instalacji sanitarnych. Spłuczki i przyciski. Trójwarstwowy system kanalizacji niskoszumowej. Złączki z PPSU. System usuwania nieprzyjemnych zapachów. System kanalizacji niskoszumowej. System rur wielowarstwowych do instalacji gazowych. Przyciski do spłuczek i prysznicowe odwodnienia liniowe. Syfony z PP i PEH. Podciśnieniowy system odprowadzania wód opadowych. Oprogramowanie do projektowania wewnętrznych instalacji grzewczych i sanitarnych. VALSIR POLSKA Sp. z o.o Skawina, ul. Przemysłowa 7a tel fax info: valsir@valsir.pl enos su opinión sobre Valsir y sus productos con la ficha que encontrarán en la sección Servizi en nuestra web.
