1 Flygt PP , 50 Hz

2

3 Specyfikacja techniczna Opis produktu Zastosowanie Określenie Pompa PP jest używana głównie podczas recyrkulacji w procesie usuwania substancji biogennych w oczyszczalniach. Inne obszary zastosowań: Opróżnianie zbiorników retencyjnych wody deszczowej Tworzenie strumieni, np. spływów Doprowadzanie wody morskiej do hodowli ryb, krewetek i ostryg Doprowadzanie wody do rowów melioracyjnych Doprowadzanie wody do elektrowni Instalacja Ograniczenia stosowania Dane silnika Wersja standardowa Prowadnice, średnica: 2 cale (50,8 mm). Parametr Temperatura cieczy Lepkość cieczy Opis ph 1 12 Głębokość zanurzenia Parametr Typ silnika Częstotliwość Zasilanie Metoda uruchamiania Maksymalna liczba uruchomień na godzinę Wersja odporna na wybuchy Maksymalnie 40 C (104 F) Wersja do ciepłej cieczy: 60 C (140 F) lub 90 C (194 F) Maksymalnie 5000 cp Maksymalnie 20 m (65 stóp) Opis Indukcyjny silnik klatkowy 50 Hz 3 fazy Bezpośrednia Rozruch z regulacją częstotliwości 30 równo rozłożonych rozruchów na godzinę Zmienność napięcia Praca ciągła: maksymalnie ±5% Praca przerywana: maksymalnie ±10% Nierównowaga napięcia między fazami Maksymalnie 2% Flygt PP , 50 Hz Specyfikacja techniczna 3

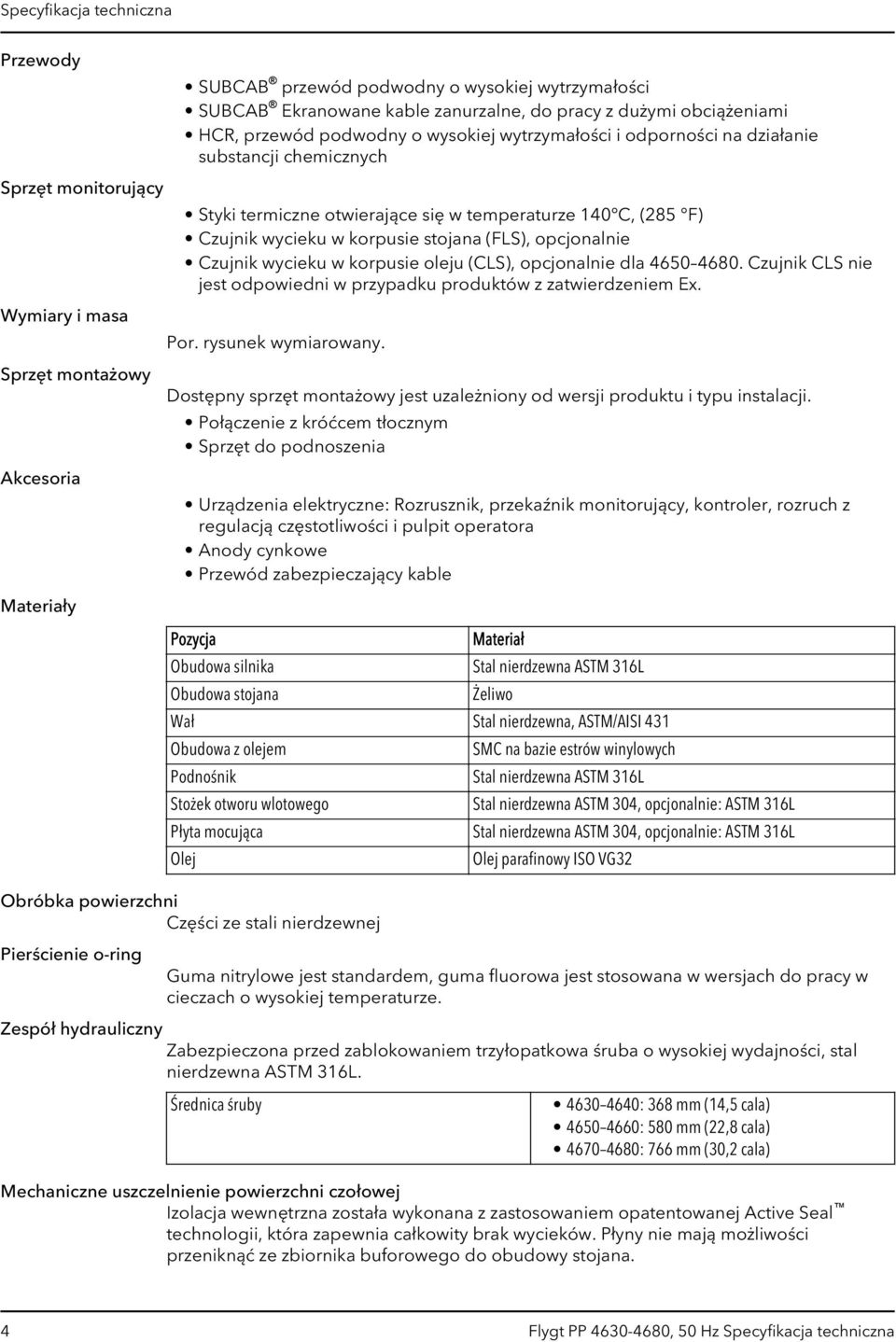

4 Przewody Sprzęt monitorujący Wymiary i masa Sprzęt montażowy Akcesoria Materiały SUBCAB przewód podwodny o wysokiej wytrzymałości SUBCAB Ekranowane kable zanurzalne, do pracy z dużymi obciążeniami HCR, przewód podwodny o wysokiej wytrzymałości i odporności na działanie substancji chemicznych Styki termiczne otwierające się w temperaturze 140 C, (285 F) Czujnik wycieku w korpusie stojana (FLS), opcjonalnie Czujnik wycieku w korpusie oleju (CLS), opcjonalnie dla Czujnik CLS nie jest odpowiedni w przypadku produktów z zatwierdzeniem Ex. Por. rysunek wymiarowany. Dostępny sprzęt montażowy jest uzależniony od wersji produktu i typu instalacji. Połączenie z króćcem tłocznym Sprzęt do podnoszenia Urządzenia elektryczne: Rozrusznik, przekaźnik monitorujący, kontroler, rozruch z regulacją częstotliwości i pulpit operatora Anody cynkowe Przewód zabezpieczający kable Pozycja Obudowa silnika Obudowa stojana Materiał Stal nierdzewna ASTM 316L Żeliwo Wał Stal nierdzewna, ASTM/AISI 431 Obudowa z olejem Podnośnik Stożek otworu wlotowego Płyta mocująca Olej Obróbka powierzchni Części ze stali nierdzewnej Pierścienie o-ring SMC na bazie estrów winylowych Stal nierdzewna ASTM 316L Stal nierdzewna ASTM 304, opcjonalnie: ASTM 316L Stal nierdzewna ASTM 304, opcjonalnie: ASTM 316L Olej parafinowy ISO VG32 Guma nitrylowe jest standardem, guma fluorowa jest stosowana w wersjach do pracy w cieczach o wysokiej temperaturze. Zespół hydrauliczny Zabezpieczona przed zablokowaniem trzyłopatkowa śruba o wysokiej wydajności, stal nierdzewna ASTM 316L. Średnica śruby : 368 mm (14,5 cala) : 580 mm (22,8 cala) : 766 mm (30,2 cala) Mechaniczne uszczelnienie powierzchni czołowej Izolacja wewnętrzna została wykonana z zastosowaniem opatentowanej Active Seal technologii, która zapewnia całkowity brak wycieków. Płyny nie mają możliwości przeniknąć ze zbiornika buforowego do obudowy stojana. 4 Flygt PP , 50 Hz Specyfikacja techniczna

5 Stsndardowo, Izolacja wewnętrzna Odporny na korozję spiek węglowy (WCCR) / Tlenek aluminium Al 2 O 3 ) Izolacja zewnętrzna WCCR Standardowo, Odporny na korozję spiek węglowy (WCCR) / WCCR WCCR Opcjonalnie, WCCR / A1 2 O 3 Węglik krzemu (RSiC) / RSiC Opcjonalna, WCCR Węglik krzemu (RSiC) / RSiC Specyfikacja silnika i charakterystyki działania Specyfikacja silnika Tabela 1: 400 V, zasilanie 50 Hz, 3-fazowe Produkt Liczba obrotów na minutę, obr./min Bieguny Moc znamionowa, kw Moc znamionowa, KM Prąd znamionowy, A Prąd rozruchowy, A Współczynnik mocy, cosφ ,5 2,0 4,2 14 0, ,5 3,4 7,0 22 0, ,7 5, , ,5 7, , ,5 10, , , , , , ,5 24, , ,56 Charakterystyki działania H [m] H [m] Rysunek 1: 4630, 4640 [l/s] Q WS001282A [l/s] Rysunek 2: 4650, 4660 Q WS001284A Flygt PP , 50 Hz Specyfikacja techniczna 5

6 H [m] Rysunek 3: 4670, 4680 [l/s] Q WS001286A 6 Flygt PP , 50 Hz Specyfikacja techniczna
