1 Piotr Misiorek Zespół Szkół Ponadgimnazjalnych Nr 1 w Zamościu 1

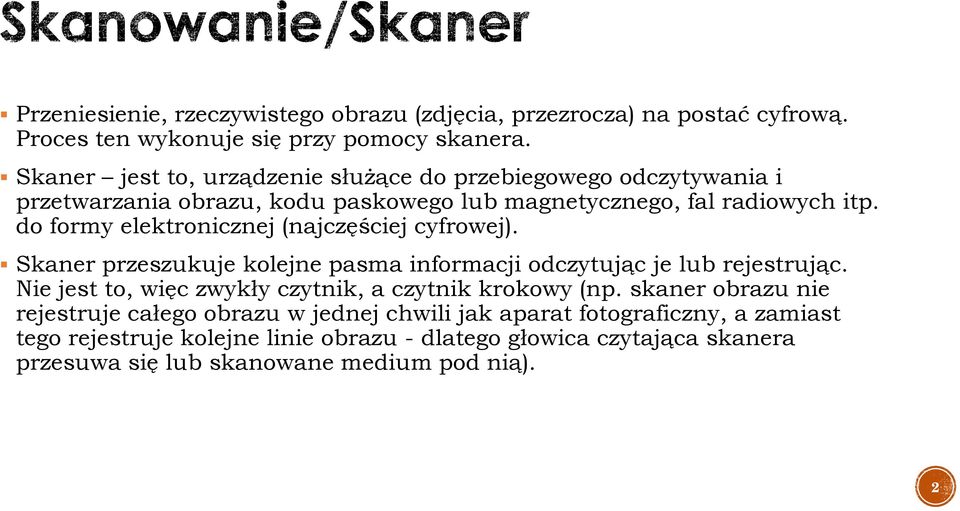

2 Przeniesienie, rzeczywistego obrazu (zdjęcia, przezrocza) na postać cyfrową. Proces ten wykonuje się przy pomocy skanera. Skaner jest to, urządzenie służące do przebiegowego odczytywania i przetwarzania obrazu, kodu paskowego lub magnetycznego, fal radiowych itp. do formy elektronicznej (najczęściej cyfrowej). Skaner przeszukuje kolejne pasma informacji odczytując je lub rejestrując. Nie jest to, więc zwykły czytnik, a czytnik krokowy (np. skaner obrazu nie rejestruje całego obrazu w jednej chwili jak aparat fotograficzny, a zamiast tego rejestruje kolejne linie obrazu - dlatego głowica czytająca skanera przesuwa się lub skanowane medium pod nią). 2

do formy elektronicznej (najczęściej cyfrowej). Skaner przeszukuje kolejne pasma informacji odczytując je lub rejestrując.

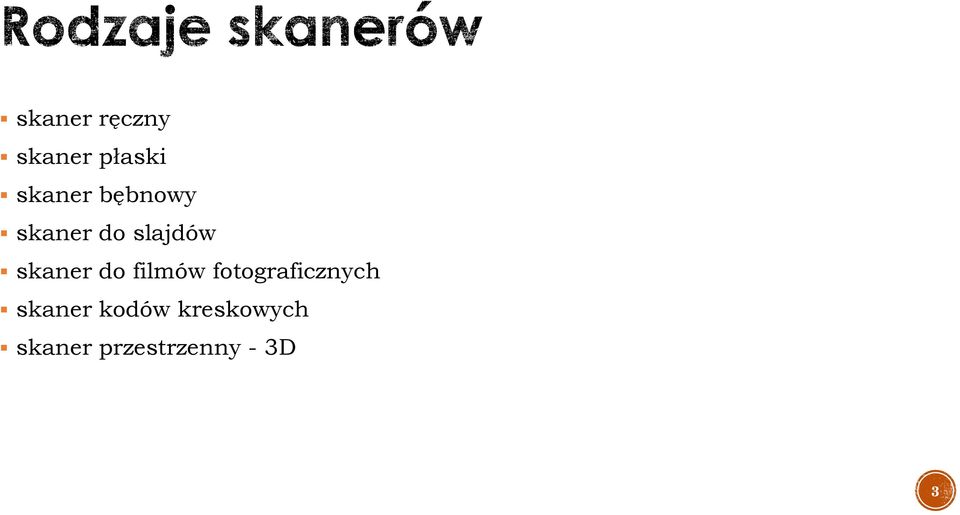

3 skaner ręczny skaner płaski skaner bębnowy skaner do slajdów skaner do filmów fotograficznych skaner kodów kreskowych skaner przestrzenny - 3D 3

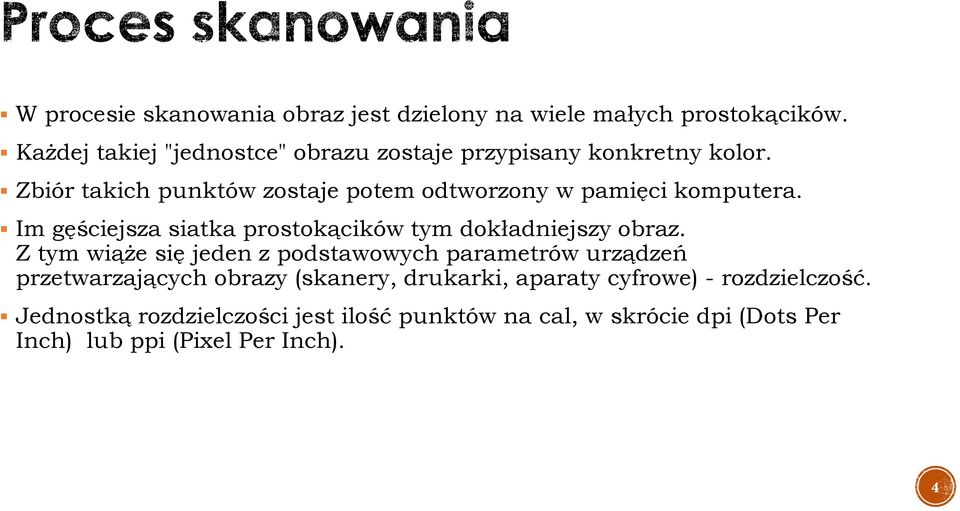

4 W procesie skanowania obraz jest dzielony na wiele małych prostokącików. Każdej takiej "jednostce" obrazu zostaje przypisany konkretny kolor. Zbiór takich punktów zostaje potem odtworzony w pamięci komputera. Im gęściejsza siatka prostokącików tym dokładniejszy obraz. Z tym wiąże się jeden z podstawowych parametrów urządzeń przetwarzających obrazy (skanery, drukarki, aparaty cyfrowe) - rozdzielczość. Jednostką rozdzielczości jest ilość punktów na cal, w skrócie dpi (Dots Per Inch) lub ppi (Pixel Per Inch). 4

Zbiór takich punktów zostaje potem odtworzony w pamięci komputera. Im gęściejsza siatka prostokącików tym dokładniejszy obraz.

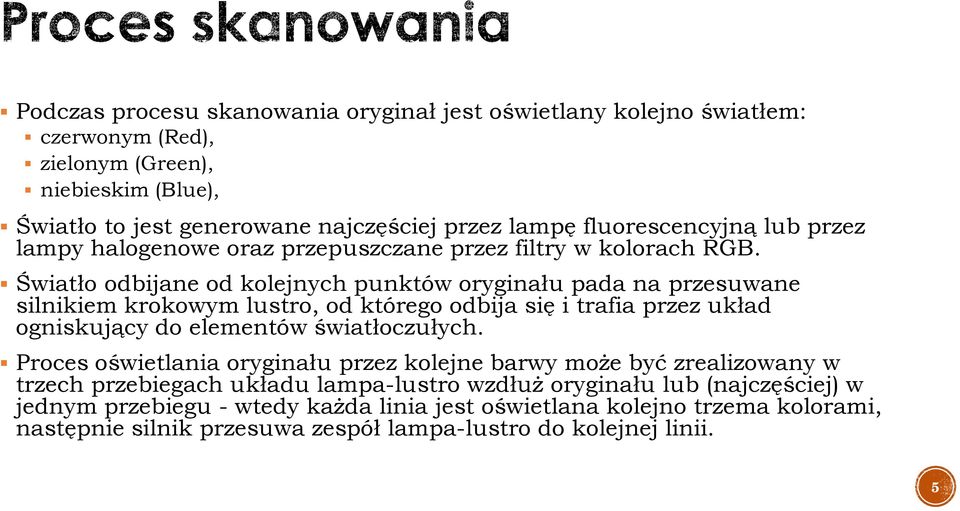

5 Podczas procesu skanowania oryginał jest oświetlany kolejno światłem: czerwonym (Red), zielonym (Green), niebieskim (Blue), Światło to jest generowane najczęściej przez lampę fluorescencyjną lub przez lampy halogenowe oraz przepuszczane przez filtry w kolorach RGB. Światło odbijane od kolejnych punktów oryginału pada na przesuwane silnikiem krokowym lustro, od którego odbija się i trafia przez układ ogniskujący do elementów światłoczułych. Proces oświetlania oryginału przez kolejne barwy może być zrealizowany w trzech przebiegach układu lampa-lustro wzdłuż oryginału lub (najczęściej) w jednym przebiegu - wtedy każda linia jest oświetlana kolejno trzema kolorami, następnie silnik przesuwa zespół lampa-lustro do kolejnej linii. 5

Światło odbijane od kolejnych punktów oryginału pada na przesuwane silnikiem krokowym lustro, od którego odbija się i trafia przez układ ogniskujący do elementów światłoczułych.

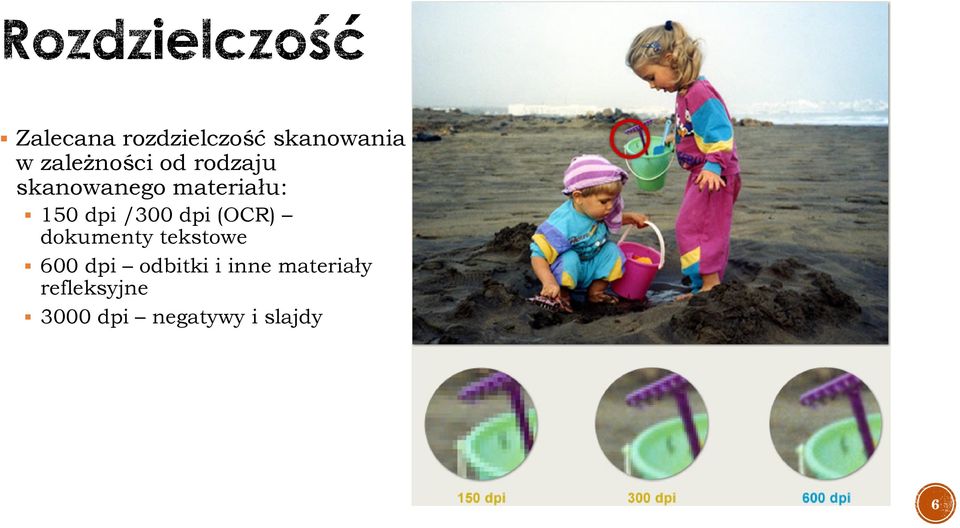

6 Zalecana rozdzielczość skanowania w zależności od rodzaju skanowanego materiału: 150 dpi /300 dpi (OCR) dokumenty tekstowe 600 dpi odbitki i inne materiały refleksyjne 3000 dpi negatywy i slajdy 6

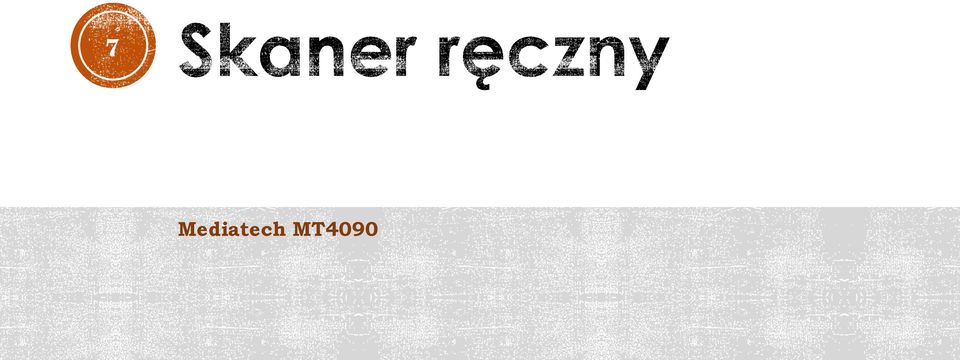

7 7 Mediatech MT4090

8 Liniowy, ręczny, kolorowy skaner dokumentów A4 i mniejszych, rozdzielczość 900 dpi, zapis skanów na karcie T-Flash, zasilanie z 2 baterii AA Cena: ~250 zł 8

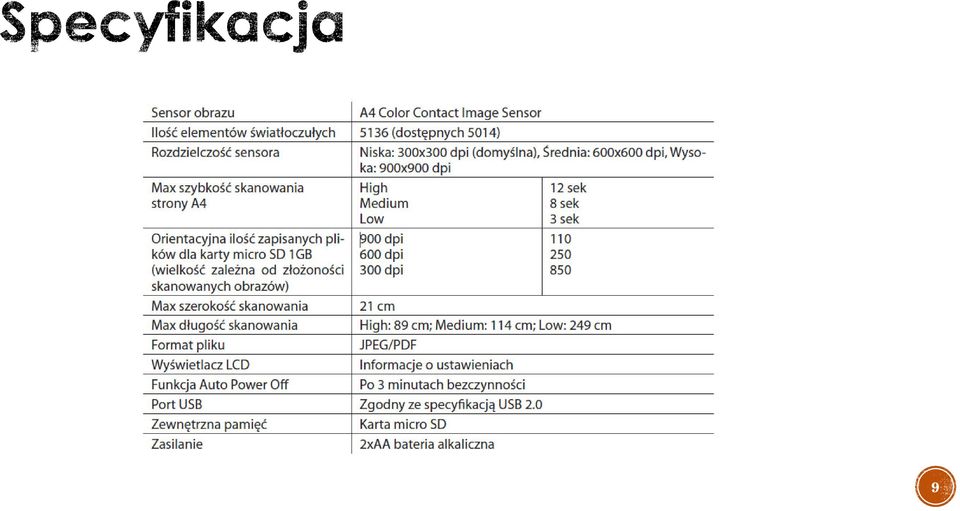

9 9

10 10

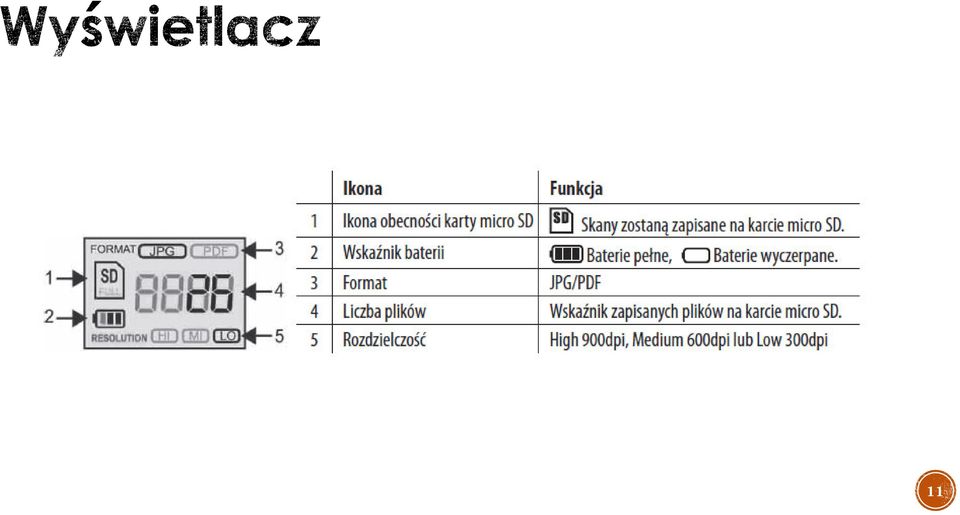

11 11

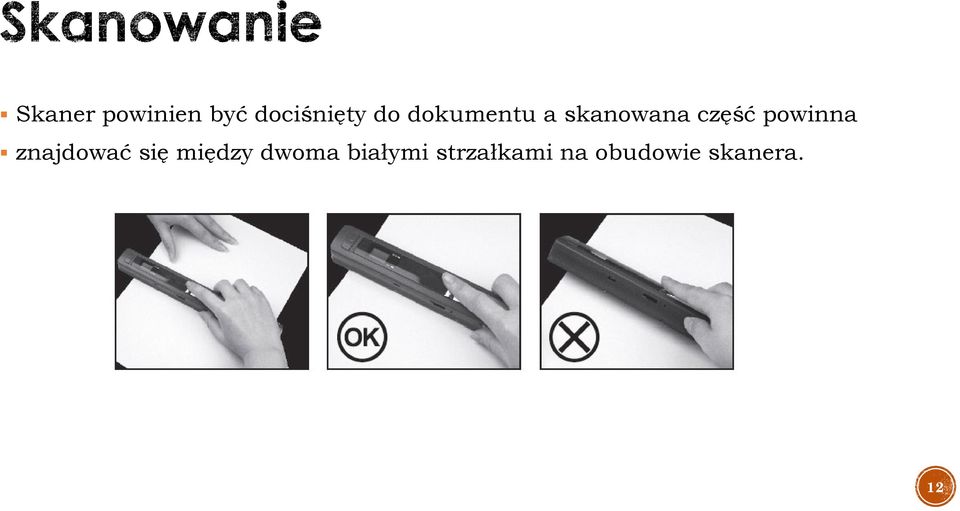

12 Skaner powinien być dociśnięty do dokumentu a skanowana część powinna znajdować się między dwoma białymi strzałkami na obudowie skanera. 12

13 13

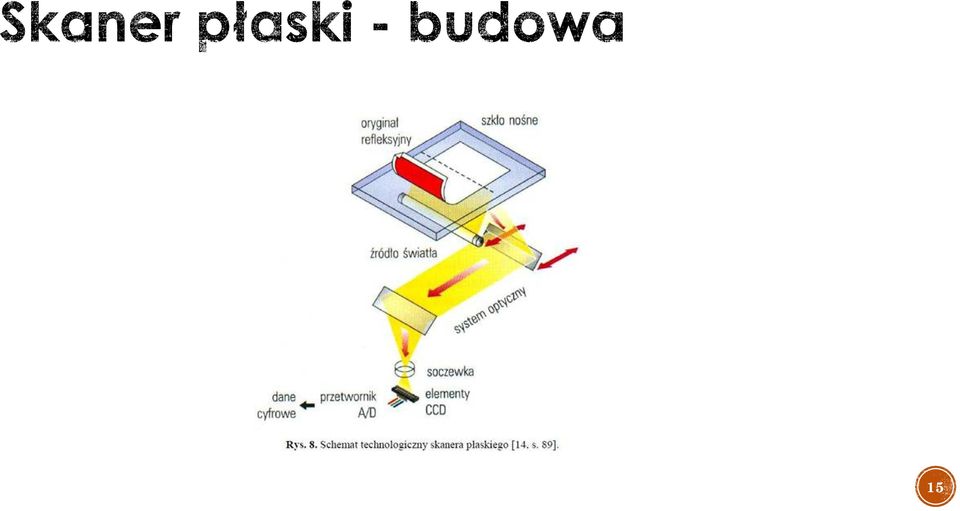

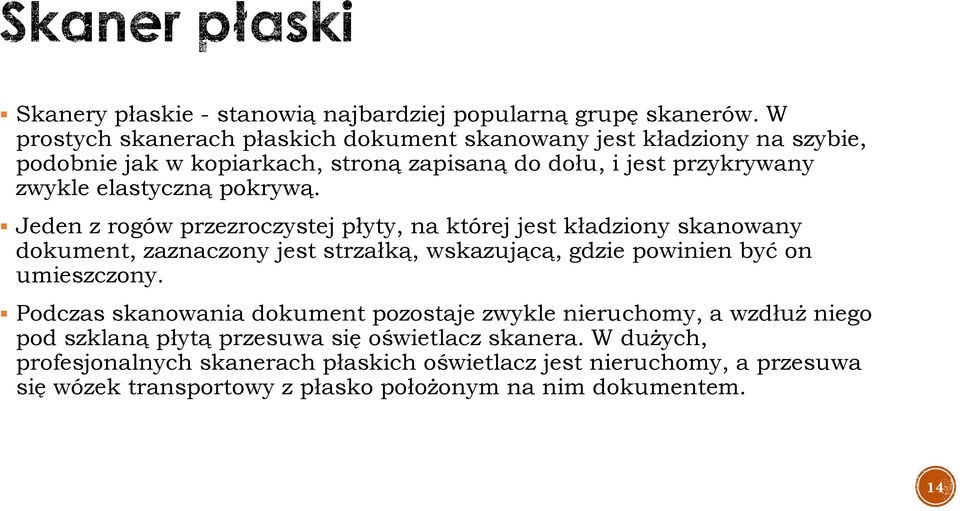

14 Skanery płaskie - stanowią najbardziej popularną grupę skanerów. W prostych skanerach płaskich dokument skanowany jest kładziony na szybie, podobnie jak w kopiarkach, stroną zapisaną do dołu, i jest przykrywany zwykle elastyczną pokrywą. Jeden z rogów przezroczystej płyty, na której jest kładziony skanowany dokument, zaznaczony jest strzałką, wskazującą, gdzie powinien być on umieszczony. Podczas skanowania dokument pozostaje zwykle nieruchomy, a wzdłuż niego pod szklaną płytą przesuwa się oświetlacz skanera. W dużych, profesjonalnych skanerach płaskich oświetlacz jest nieruchomy, a przesuwa się wózek transportowy z płasko położonym na nim dokumentem. 14

pokrywą. Jeden z rogów przezroczystej płyty, na której jest kładziony skanowany dokument, zaznaczony jest strzałką, wskazującą, gdzie powinien być on umieszczony.

15 15

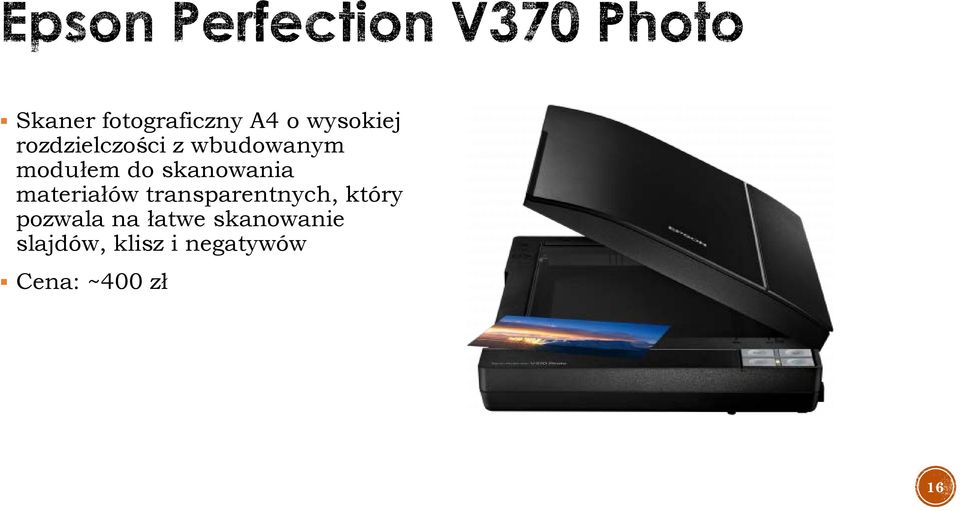

16 Skaner fotograficzny A4 o wysokiej rozdzielczości z wbudowanym modułem do skanowania materiałów transparentnych, który pozwala na łatwe skanowanie slajdów, klisz i negatywów Cena: ~400 zł 16

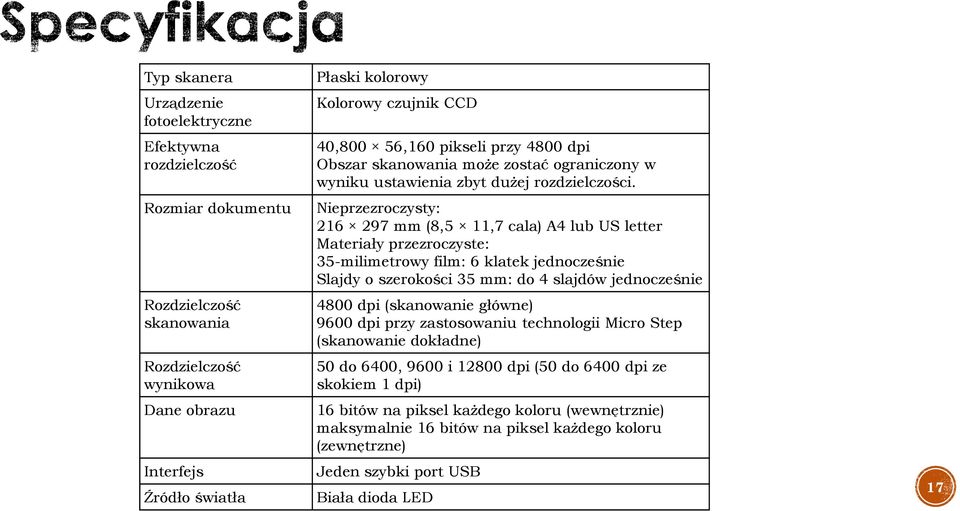

17 Typ skanera Urządzenie fotoelektryczne Efektywna rozdzielczość Rozmiar dokumentu Rozdzielczość skanowania Rozdzielczość wynikowa Dane obrazu Interfejs Źródło światła Płaski kolorowy Kolorowy czujnik CCD 40,800 56,160 pikseli przy 4800 dpi Obszar skanowania może zostać ograniczony w wyniku ustawienia zbyt dużej rozdzielczości. Nieprzezroczysty: mm (8,5 11,7 cala) A4 lub US letter Materiały przezroczyste: 35-milimetrowy film: 6 klatek jednocześnie Slajdy o szerokości 35 mm: do 4 slajdów jednocześnie 4800 dpi (skanowanie główne) 9600 dpi przy zastosowaniu technologii Micro Step (skanowanie dokładne) 50 do 6400, 9600 i dpi (50 do 6400 dpi ze skokiem 1 dpi) 16 bitów na piksel każdego koloru (wewnętrznie) maksymalnie 16 bitów na piksel każdego koloru (zewnętrzne) Jeden szybki port USB Biała dioda LED 17

Nieprzezroczysty: 216 297 mm (8,5 11,7 cala) A4 lub US letter Materiały przezroczyste: 35-milimetrowy film: 6 klatek jednocześnie Slajdy o szerokości 35 mm: do 4 slajdów jednocześnie 4800 dpi

18 18

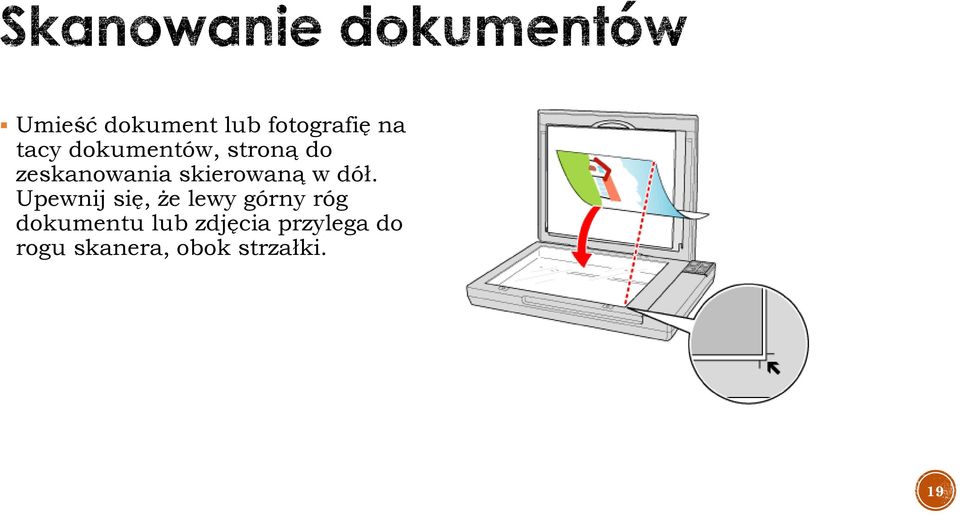

19 Umieść dokument lub fotografię na tacy dokumentów, stroną do zeskanowania skierowaną w dół. Upewnij się, że lewy górny róg dokumentu lub zdjęcia przylega do rogu skanera, obok strzałki. 19

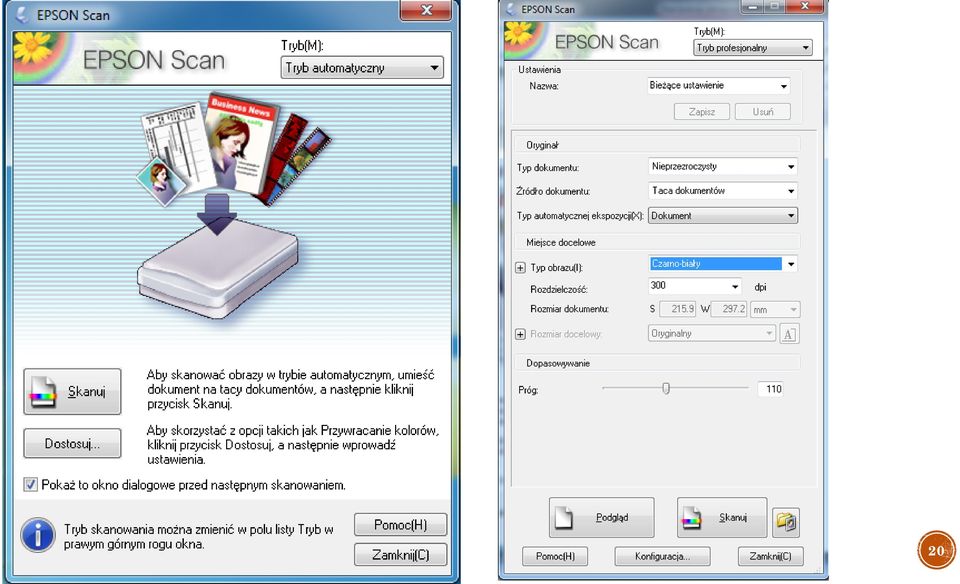

20 20

21 21

22 Pozytyw to odwrotność negatywu. W fotografii pozytyw jest obrazem fotograficznym odwzorowującym prawidłowo (zgodnie z rzeczywistością) obraz istniejący w naturze, a mówiąc dokładniej: odzwierciedla wprost proporcjonalnie różnice pomiędzy jasnością i barwą poszczególnych miejsc w fotografowanym obrazie. Materiały pozytywowe fotograficzne dzieli się na: pod względem podłoża: przezroczyste (diapozytywy) nieprzezroczyste (odbitki, najczęściej na podłożu papierowym lub plastikowym) pod względem kolorystyki: czaro-białe kolorowe W filmie - pozytywowa kopia pokazowa filmu na błonie fotograficznej do wyświetlania w kinie. 22

23 Negatyw - odwrotność pozytywu, czyli oryginału. W kopiowaniu brył negatyw jest symetrycznym odciśnięciem oryginału, czyli matrycą. W fotografii monochromatycznej jest przeciwieństwem jasności tonów z uwzględnieniem pełnej skali dynamiki nośnika (np. dla jasnego obrazu negatyw będzie ciemny, a nie tylko "odwrócony"). W fotografii kolorowej to samo, co w monochromatycznej, ale dodatkowo barwy są zamienione na barwy dopełniające. Popularna nazwa błony fotograficznej negatywowej. 23

24 Kolorowy pozytyw (A) i jego negatyw (B) oraz pozytyw monochromatyczny (C) i jego negatyw (D) 24

25 1. Otwórz pokrywę skanera i delikatnie wysuń do góry matę do dokumentów, aby ją wyjąć. 2. Przed umieszczeniem filmu lub slajdów za pomocą delikatnej szmatki przetrzyj okno przystawki do materiałów przezroczystych oraz tacę dokumentów. 25

26 3. Otwórz pokrywę uchwytu na filmy 35 mm. 4. Wsuń pasek filmu na całą długość do uchwytu błyszczącym podłożem ku dołowi. Obrazy i ewentualne napisy na filmie, widziane na stronie skierowanej w górę, powinny być odwrócone. 26

27 5. Zamknij pokrywę i dociśnij ją, dopóki nie usłyszysz kliknięcia. 6. Upewnij się, że film jest umieszczony w przedstawiony sposób. 27

28 7. Umieść uchwyt do filmów na płycie dokumentów, wyrównując go w przedstawiony sposób. Upewnij się, że obszar z ikoną filmu na uchwycie jest w tym samym miejscu, co obszar z tym samym oznaczeniem na skanerze. 28

29 29

30 30

31 Skaner bębnowy - urządzenie peryferyjne komputera pozwalające na osiąganie najwyższej jakości przetwarzania oryginałów przeźroczystych(transparentnych) i nieprzeźroczystych do postaci cyfrowej. Nazwa wywodzi się od metody odczytu obrazu, w skanerach bębnowych bowiem głównym elementem jest bęben, na którym umieszcza się przed procesem skanowania oryginały fotografii. W trakcie skanowania bęben obraca się z prędkością od kilkuset do ponad 1500 obrotów na minutę pod głowicą skanującą. Skanery bębnowe stosowane są w profesjonalnych studiach graficznych ze względu na wysoką jakość uzyskiwanych obrazów. Charakteryzują się wysoką rozdzielczością (do kilku tysięcy dpi), co pozwala np. uzyskać dobrej jakości obraz z przeznaczeniem do druku w formacie A3 z zeskanowanego slajdu 35 mm. 31

32 Drugim wyróżniającym je parametrem jest wysoka gęstość optyczna D i więcej, która odpowiada za prawidłowe wydobywanie szczegółów z bardzo ciemnych i jasnych fragmentów negatywów i slajdów. W skanerach bębnowych skanowane są filmy zarówno negatywy, jak i pozytywy (slajdy). Zwykle wzdłuż bębna przesuwany jest układ optyczny o wysokiej jakości, który odczytuje zdjęcie punkt po punkcie. Zaletą tych skanerów jest bardzo duża rozdzielczość oraz precyzyjne odczytanie kolorystyki zdjęcia, jednak są one niezwykle drogie. Jeszcze do niedawna skanery bębnowe znacznie przewyższały swoimi parametrami skanery płaskie i były stosowane właściwie tylko przez profesjonalne pracownie graficzne. Sytuacja ostatnio zmienia się i są one wypierane przez profesjonalne skanery płaskie oraz specjalne skanery do filmów. 32

33 33

34 34 Abbyy Finereader

35 OCR (ang. Optical Character Recognition) zestaw technik lub oprogramowanie służące do rozpoznawania znaków i całych tekstów w pliku graficznym o postaci rastrowej. Zadaniem OCR jest zwykle rozpoznanie tekstu w zeskanowanym dokumencie (np. papierowym formularzu lub stronie książki). Techniki OCR wykorzystywane są m.in. przy digitalizacji zasobów bibliotek, a także jako ułatwienie przy odczytywaniu danych z formularzy wypełnianych pismem odręcznym. W obu przypadkach oprogramowanie OCR nie jest tak skuteczne jak człowiek, zatem w przypadkach wątpliwych (trudności z odczytaniem fragmentu) oraz w celu uniknięcia błędów nieodzowna jest weryfikacja wyniku OCR przez człowieka. 35

36 program służący do rozpoznawania znaków (OCR), stworzony przez firmę ABBYY FineReader został zaprojektowany z myślą o konwertowaniu zeskanowanych obrazków, fotografii dokumentów i plików PDF do edytowalnego formatu, takich jak Microsoft Word, Microsoft Excel, Microsoft PowerPoint, Rich Text Format, HTML lub pliki tekstowe 36

37 Abbyy Finereader 37

38 Abbyy Finereader 38

39 Abbyy Finereader 39

40 Abbyy Finereader 40

41 41
