1 elektryczne systemy grzejne rzwiązania dla każdeg

2

3 Spis Treści 1. Opis działalnści 4 2. Karty katalgwe Maty grzejne jednstrnnie zasilane MD 7 dwustrnnie zasilane jednstrnnie zasilane dwustrnnie zasilane jednstrnnie zasilane jednstrnnie zasilane MG WdTec 2 WdTec 1 SnwTec SnwTec Tuff Przewdy grzejne jednstrnnie zasilane UltraTec 19 jednstrnnie zasilane jednstrnnie zasilane jednstrnnie zasilane jednstrnnie zasilane dwustrnnie zasilane jednstrnnie zasilane samregulujące samregulujące samregulujące samregulujące DM VCD TuffTec VCDR VC FreezeTec SelfTec PRO SelfTec PRO TC SelfTec SelfTec DW Akcesria mntażwe Suszarki łazienkwe Regulatry temperatury CX OCC2 OCD4 DIGI2 OTN OTD2 ELR ETOG2 ETOR2 ETR2G ETR2R UTR 60-PRO TDR 4020-PRO ETV ETN4 ETI

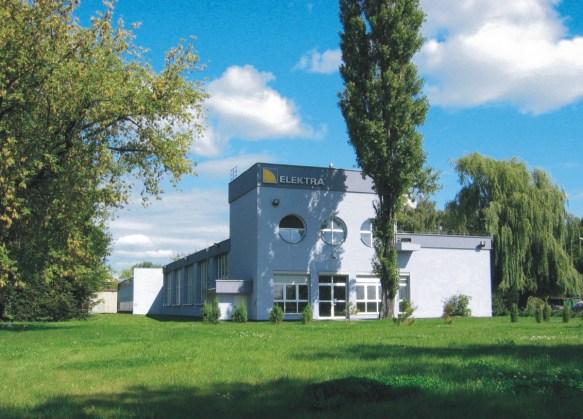

4 widąca marka Centrum Dystrybucji raz Zakład Prdukcyjny specjalizuje się w systemach grzewania elektryczneg zarówn dla budwnictwa mieszkalneg, jak też biektów przemysłwych. Firma zstała utwrzna w 1985 rku, i jest największym, i najbardziej renmwanym prducentem systemów elektryczneg grzewania pdłgweg w Eurpie Śrdkwej. Od pczątku swej działalnści największym prirytetem była jakść ferwanych prduktów. Tylk w ten spsób mżliwe był siągnięcie pełneg zadwlenia Klientów raz widącej pzycji na rynku. dstępnść asrtymentu Prdukty marki dstępne są na terenie całej Plski w sieci autryzwanych dystrybutrów i instalatrów raz w kilkudziesięciu krajach Eurpy, Azji, Ameryki Półncnej i w Australii. Dystrybucja w kilkudziesięciu krajach świata

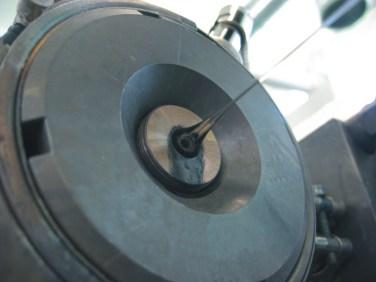

5 rzwiązania dla każdeg dświadczenie Prces prdukcji Badania naukwe wykazały, że elektryczne grzewanie pdłgwe t najkrzystniejszy dla człwieka system grzewania, uwzględniający fizjlgiczny rzkład temperatury ciała. Prdukty marki są wynikiem wielletniej pracy nad udsknalaniem systemów grzewania. jakść i bezpieczeństw Prdukty marki spełniają wymagania dyrektyw Unii Eurpejskiej raz są znakwane symblem. Zstały także zbadane przez wiele renmwanych jednstek certyfikujących, takich jak VDE, Underwriters Labratries i GOST-R uzyskując dpwiednie certyfikaty. Pnadt firma psiada certyfikat systemu zarządzania jakścią PCBC i IQNet zgdny z nrmą ISO 9001.

6

7 Maty Grzejne Jednstrnnie zasilane MD Maty Grzejne MD są gtwymi d układania elementami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z cienkieg przewdu grzejneg przymcwaneg d siatki z włókna szklaneg. System jest przeznaczny d zastswań wewnętrznych i stanwi grzewanie bezpśrednie. Mntaż bezpśredni pd psadzką w elastycznym kleju lub w masie sampzimującej. Opakwanie zawiera: matę grzejną, rurkę instalacyjną d przewdów przyłączeniwych, rurkę instalacyjną d czujnika temperatury (zaślepiną z jednej strny), pgłębiną puszkę instalacyjną Ø 60 mm d regulatra temperatury, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu, film instruktażwy DVD dla PC i Mac. Mc jednstkwa: 100 lub 160 W/m V ~ 50/60 Hz Grubść maty: ~ 3,9 mm Min. temperatura instalwania: Max. temperatura pracy: 5 C +110 C Przewdy przyłączeniwe: 1 x 4 m; 3 x 1,00 mm 2 Rdzaj przewdu grzejneg: dwużyłwy średnicy ~ 3,4 mm, ekranwany, zasilany jednstrnnie Mc jednstkwa przewdu grzejneg: ~ 7 W/m (MD100), ~ 10 W/m (MD160) Izlacja: pdwójna, FEP + XLPE Pwłka zewnętrzna: XLPE Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX7 Certyfikaty wyrbu: VDE, GOST-R Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: Maty Grzejne 7

8 100 W/m 2 RODZAJ WYMIARY POWIERZCHNIA MOC 2 - m x m m W MD 100/1,0 MD 100/1,5 MD 100/2,0 MD 100/2,5 MD 100/3,0 MD 100/3,5 MD 100/4,0 MD 100/4,5 MD 100/5,0 MD 100/6,0 MD 100/8,0 MD 100/10,0 MD 100/12,0 0,5 x 2,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 8,0 0,5 x 9,0 0,5 x 10,0 0,5 x 12,0 0,5 x 16,0 0,5 x 20,0 0,5 x 24,0 1,00 1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 6,00 8,00 10,00 12, W/m 2 RODZAJ WYMIARY POWIERZCHNIA MOC 2 - m x m m W MD 160/0,5 MD 160/1,0 MD 160/1,5 MD 160/2,0 MD 160/2,5 MD 160/3,0 MD 160/3,5 MD 160/4,0 MD 160/5,0 MD 160/6,0 MD 160/7,0 MD 160/8,0 MD 160/9,0 MD 160/10,0 0,5 x 1,0 0,5 x 2,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 8,0 0,5 x 10,0 0,5 x 12,0 0,5 x 14,0 0,5 x 16,0 0,5 x 18,0 0,5 x 20,0 0,50 1,00 1,50 2,00 2,50 3,00 3,50 4,00 5,00 6,00 7,00 8,00 9,00 10, Maty Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETN4 8

9 Maty Grzejne Dwustrnnie zasilane MG Maty Grzejne MG są gtwymi d układania elementami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z cienkieg przewdu grzejneg przymcwaneg d siatki z włókna szklaneg. System jest przeznaczny d zastswań wewnętrznych i stanwi grzewanie bezpśrednie. Mntaż bezpśredni pd psadzką w elastycznym kleju lub w masie sampzimującej. Opakwanie zawiera: matę grzejną, rurkę instalacyjną d przewdów przyłączeniwych, rurkę instalacyjną d czujnika temperatury (zaślepiną z jednej strny), pgłębiną puszkę instalacyjną Ø 60 mm d regulatra temperatury, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu, film instruktażwy DVD dla PC i Mac. Mc jednstkwa: 100 lub 160 W/m V ~ 50/60 Hz Grubść maty: ~ 3 mm Min. temperatura instalwania: Max. temperatura pracy: 5 C +105 C Przewdy przyłączeniwe: 2 x 4 m; 2 x 1,0 mm 2 Rdzaj przewdu grzejneg: jednżyłwy średnicy ~ 2,5 mm, ekranwany, zasilany dwustrnnie Mc jednstkwa przewdu grzejneg: ~ 7 W/m (MG100), ~ 10 W/m (MG160) Izlacja: pdwójna, FEP + HDPE Pwłka zewnętrzna: XLPE Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX7 Certyfikaty wyrbu: VDE, GOST-R Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: Maty Grzejne 9

10 2 100 W/m * RODZAJ WYMIARY POWIERZCHNIA MOC - MG 100/1,0 MG 100/1,5 MG 100/2,0 MG 100/2,5 MG 100/3,0 MG 100/3,5 MG 100/4,5 MG 100/5,0 MG 100/6,0 MG 100/8,0 MG 100/9,0 MG 100/10,0 MG 100/12,0 m x m 0,5 x 2,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 9,0 0,5 x 10,0 0,5 x 12,0 0,5 x 16,0 0,5 x 18,0 0,5 x 20,0 0,5 x 24,0 2 m 1,00 1,50 2,00 2,50 3,00 3,50 4,50 5,00 6,00 8,00 9,00 10,00 12,00 W W/m RODZAJ WYMIARY POWIERZCHNIA MOC - MG 160/1,0 MG 160/1,5 MG 160/2,0 MG 160/2,5 MG 160/3,0 MG 160/3,5 MG 160/4,0 MG 160/5,0 MG 160/6,0 MG 160/7,0 MG 160/8,0 MG 160/9,0 MG 160/10,0 m x m 0,5 x 2,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 8,0 0,5 x 10,0 0,5 x 12,0 0,5 x 14,0 0,5 x 16,0 0,5 x 18,0 0,5 x 20,0 2 m 1,00 1,50 2,00 2,50 3,00 3,50 4,00 5,00 6,00 7,00 8,00 9,00 10,00 W * MG 100 dstępne d wyczerpania zapasów. Maty Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETN4 10

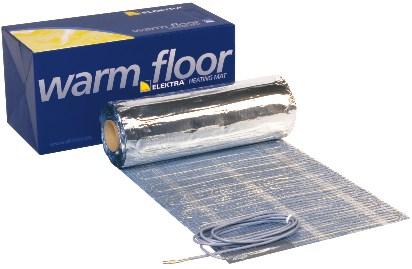

11 Maty Grzejne Jednstrnnie zasilane WdTec 2 Maty Grzejne WdTec są gtwymi d ukła- 2 dania elementami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z bardz cienkieg przewdu grzejneg przymcwaneg d siatki z włókna szklaneg pkrytej warstwą flii aluminiwej. System jest przeznaczny d zastswań wewnętrznych i stanwi grzewanie bezpśrednie. Mntaż bezpśredni pd panelami laminwanymi lub deską warstwwą. Opakwanie zawiera: matę grzejną WdTec, 2 rurkę instalacyjną d przewdów przyłączeniwych, rurkę instalacyjną d czujnika temperatury, pgłębiną puszkę instalacyjną Ø 60 mm d regulatra temperatury, paski samprzylepnej taśmy aluminiwej, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 70 W/m V ~ 50/60 Hz Grubść maty: ~ 2,8 mm Min. temperatura instalwania: Max. temperatura pracy: 5 C +95 C Przewdy przyłączeniwe: 1 x 4 m; 3 x 1,0 mm 2 Rdzaj przewdu grzejneg: dwużyłwy średnicy ~ 2,3 mm, zasilany jednstrnnie Mc jednstkwa przewdu grzejneg: ~ 3 W/m Izlacja: pdwójna, FEP + XLPE Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX7 Certyfikaty wyrbu: B Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: Maty Grzejne 11

12 70 W/m 2 RODZAJ WYMIARY POWIERZCHNIA MOC - WdTec2 70/2,0 WdTec2 70/3,0 WdTec2 70/4,0 WdTec2 70/6,0 WdTec2 70/8,0 WdTec2 70/11,0 WdTec2 70/13,0 m x m 0,5 x 4,0 0,5 x 6,0 0,5 x 8,0 0,5 x 12,0 0,5 x 16,0 0,5 x 22,0 0,5 x 26,0 2 m 2,00 3,00 4,00 6,00 8,00 11,00 13,00 W Maty Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETN4 12

13 Maty Grzejne Dwustrnnie zasilane WdTec 1 Maty Grzejne WdTec są gtwymi d ukła- 1 dania elementami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z bardz cienkieg przewdu grzejneg przymcwaneg d siatki z włókna szklaneg pkrytej warstwą flii aluminiwej. System jest przeznaczny d zastswań wewnętrznych i stanwi grzewanie bezpśrednie. Mntaż bezpśredni pd panelami laminwanymi lub deską warstwwą. Opakwanie zawiera: matę grzejną WdTec, 1 rurkę instalacyjną d przewdów przyłączeniwych, rurkę instalacyjną d czujnika temperatury, pgłębiną puszkę instalacyjną Ø 60 mm d regulatra temperatury, 2 złączki elektryczne, paski samprzylepnej taśmy aluminiwej, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 60 W/m V ~ 50/60 Hz Grubść maty: ~ 1,9 mm Min. temperatura instalwania: Max. temperatura pracy: 5 C +80 C Przewdy przyłączeniwe: 2 x 4 m; 2 x 1,0 mm 2 Rdzaj przewdu grzejneg: jednżyłwy średnicy ~ 1,3 mm, zasilany dwustrnnie Mc jednstkwa przewdu grzejneg: ~ 3 W/m Izlacja: pdwójna, FEP + HDPE Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX7 Certyfikaty wyrbu: B, GOST-R Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: Maty Grzejne 13

14 60 W/m 2 RODZAJ WYMIARY POWIERZCHNIA MOC - WdTec1 60/2,0 WdTec1 60/3,0 WdTec1 60/4,0 WdTec1 60/6,0 WdTec1 60/8,0 WdTec1 60/10,0 WdTec1 60/12,0 m x m 0,5 x 4,0 0,5 x 6,0 0,5 x 8,0 0,5 x 12,0 0,5 x 16,0 0,5 x 20,0 0,5 x 24,0 2 m 2,00 3,00 4,00 6,00 8,00 10,00 12,00 W Maty Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETN4 14

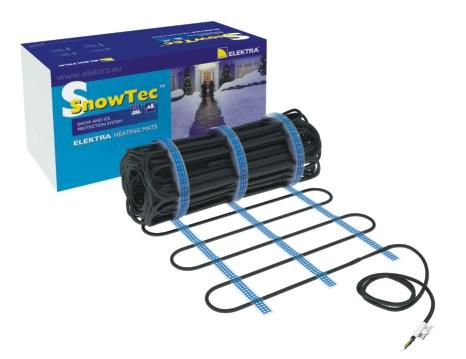

15 Maty Grzejne Jednstrnnie zasilane SnwTec Maty Grzejne SnwTec są gtwymi d układania elementami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z przewdu grzejneg VCD, upięteg specjalną taśmą w kształt maty. System przewidziany jest d chrny przed śniegiem i ldem pwierzchni zewnętrznych np. zjazdów d garaży, chdników, ramp. Opakwanie zawiera: matę grzejną SnwTec, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 300 W/m V, 400 V ~ 50/60 Hz Grubść maty: ~ 7,5 mm Min. temperatura instalwania: Max. temperatura pracy: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Mc jednstkwa przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 5 C +95 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX7 Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: 1 x 4 m; 3 x 1,5 mm lub 3 x 2,5 mm 2 2 dwużyłwy wymiarze ~ 5 x 7 mm, ekranwany, zasilany jednstrnnie ~ 30 W/m XLPE PVC ciepłdprny Maty Grzejne 15

16 230V RODZAJ WYMIARY MOC - m x m W SnwTec 300/2 SnwTec 300/3 SnwTec 300/4 SnwTec 300/5 SnwTec 300/7 SnwTec 300/10 SnwTec 300/13 SnwTec 300/16 SnwTec 300/21 0,6 x 2 0,6 x 3 0,6 x 4 0,6 x 5 0,6 x 7 0,6 x 10 0,6 x 13 0,6 x 16 0,6 x V RODZAJ WYMIARY MOC - m x m W SnwTec 300/2 400V SnwTec 300/3 400V SnwTec 300/4 400V SnwTec 300/5 400V SnwTec 300/7 400V SnwTec 300/9 400V SnwTec 300/11 400V SnwTec 300/13 400V SnwTec 300/15 400V SnwTec 300/20 400V SnwTec 300/25 400V 0,6 x 2 0,6 x 3 0,6 x 4 0,6 x 5 0,6 x 7 0,6 x 9 0,6 x 11 0,6 x 13 0,6 x 15 0,6 x 20 0,6 x Maty Grzejne > Akcesria Regulatry temperatury: ETOG2, ETR2G 16

17 Maty Grzejne Jednstrnnie zasilane SnwTec Tuff Maty Grzejne SnwTec Tuff są gtwymi d układania elementami grzejnymi przeznacznymi d zastswań specjalnych, wyprdukwanymi zgdnie z nrmą PN-EN Składają się z przewdu grzejneg TuffTec, upięteg specjalną taśmą w kształt maty. System przewidziany jest d chrny przed śniegiem i ldem pwierzchni zewnętrznych np. zjazdów d garaży, chdników, ramp. Wyjątkwa dprnść mechaniczna raz termiczna pzwala na zastswanie mat w miejscach narażnych na trudne warunki instalacji lub/i pracy. Bardz wyska chwilwa temperatura ekspzycji (240 C) pzwala na instalację mat SnwTec Tuff nawet bezpśredni w asfalcie. Opakwanie zawiera: matę grzejną SnwTec, Tuff kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 400 W/m V, 400 V ~ 50/60 Hz Grubść maty: ~ 7,5 mm Min. temperatura instalwania: Max. temperatura pracy: Max. temperatura ekspzycji (10 min.): Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Mc jednstkwa przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 25 C +110 C +240 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 3,5 D Stpień chrny: IPX7 Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: 1 x 4 m; 3 x 1,5 mm lub 3 x 2,5 mm 2 2 dwużyłwy średnicy ~ 6,8 mm, ekranwany, zasilany jednstrnnie ~ 40 W/m pdwójna, FEP + HDPE HFFR Maty Grzejne 17

18 230V RODZAJ WYMIARY MOC - m x m W SnwTec Tuff 400/1,5 SnwTec Tuff 400/3,0 SnwTec Tuff 400/6,0 SnwTec Tuff 400/9,0 SnwTec Tuff 400/12,0 SnwTec Tuff 400/14,0 SnwTec Tuff 400/16,0 SnwTec 400/18,0 Tuff 0,6 x 1,5 0,6 x 3,0 0,6 x 6,0 0,6 x 9,0 0,6 x 12,0 0,6 x 14,0 0,6 x 16,0 0,6 x 18, V RODZAJ WYMIARY MOC SnwTec SnwTec SnwTec SnwTec SnwTec SnwTec SnwTec - m x m W Tuff Tuff Tuff Tuff Tuff Tuff Tuff 400/2,5 400V 400/5,0 400V 400/10,0 400V 400/15,0 400V 400/20,0 400V 400/25,0 400V 400/27,0 400V 0,6 x 2,5 0,6 x 5,0 0,6 x 10,0 0,6 x 15,0 0,6 x 20,0 0,6 x 25,0 0,6 x 27, UWAGA! Maty SnwTec Tuff dstępne d września Przewdy Grzejne > Akcesria Regulatry temperatury: ETOG2, ETR2G 18

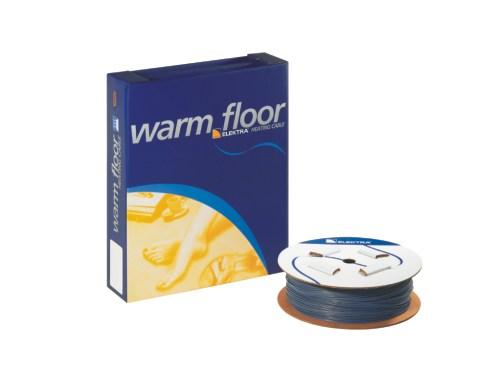

19 Przewdy Grzejne Jednstrnnie zasilane UltraTec Przewdy Grzejne UltraTec są gtwymi d układania zestawami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z ultracienkieg, dprneg na wyską temperaturę przewdu grzejneg zakńczneg przewdem zasilającym. System jest przeznaczny d zastswań wewnętrznych i stanwi grzewanie bezpśrednie. Mntaż bezpśredni pd psadzką w elastycznym kleju lub w masie sampzimującej. Opakwanie zawiera: przewód grzejny, samklejącą taśmę mntażwą, rurkę instalacyjną d przewdów przyłączeniwych, rurkę instalacyjną d czujnika temperatury (zaślepiną z jednej strny), pgłębiną puszkę instalacyjną Ø 60 mm d regulatra temperatury, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 10 W/m 230 V ~ 50/60 Hz Wymiar zewnętrzny przewdu: ~ 2 x 3 mm Min. temperatura instalwania: Max. temperatura pracy: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 20 C +150 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX8 Certyfikaty wyrbu: B Certyfikat systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: 2 1 x 2,5 m; 2 x 1,0 mm ; ekranwany dwużyłwy, ekranwany, zasilany jednstrnnie FEP FEP Przewdy Grzejne 19

20 RODZAJ WYMIARY MOC - UltraTec 10/90 8,5 90 UltraTec 10/135 13,5 135 UltraTec 10/145 15,0 145 UltraTec 10/220 22,5 220 UltraTec 10/285 28,5 285 UltraTec 10/320 32,0 320 UltraTec 10/400 40,0 400 UltraTec 10/450 45,0 450 UltraTec 10/555 55,0 555 UltraTec 10/690 70,0 690 UltraTec 10/780 78,0 780 UltraTec 10/980 98,0 980 UltraTec 10/ , UltraTec 10/ , UltraTec 10/ , UltraTec 10/ , m W Przewdy Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETN4 20

21 Przewdy Grzejne Jednstrnnie zasilane DM Przewdy Grzejne DM są gtwymi d układania zestawami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z cienkieg przewdu grzejneg zakńczneg przewdem zasilającym. System jest przeznaczny d zastswań wewnętrznych i stanwi grzewanie bezpśrednie. Mntaż bezpśredni pd psadzką w elastycznym kleju lub w masie sampzimującej. Opakwanie zawiera: przewód grzejny, samklejącą taśmę mntażwą, rurkę instalacyjną d przewdów przyłączeniwych, rurkę instalacyjną d czujnika temperatury (zaślepiną z jednej strny), pgłębiną puszkę instalacyjną Ø 60 mm d regulatra temperatury, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 10 W/m 230 V ~ 50/60 Hz Średnica przewdu: ~ 4,3 mm Min. temperatura instalwania: Max. temperatura pracy: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 5 C +110 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 5 D Stpień chrny: IPX7 Certyfikaty wyrbu: B, GOST-R Certyfikat systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: 2 1 x 2,5 m; 2 x 1,0 mm ; ekranwany dwużyłwy, ekranwany, zasilany jednstrnnie pdwójna, FEP + XLPE PVC ciepłdprny Przewdy Grzejne 21

22 RODZAJ WYMIARY MOC - DM 10/90 8,5 90 DM 10/135 13,5 135 DM 10/145 15,0 145 DM 10/220 22,5 220 DM 10/285 28,5 285 DM 10/320 32,0 320 DM 10/400 40,0 400 DM 10/450 45,0 450 DM 10/555 55,0 555 DM 10/690 70,0 690 DM 10/780 78,0 780 DM 10/980 98,0 980 DM 10/ , DM 10/ , DM 10/ , DM 10/ , m W Przewdy Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETN4 22

23 Przewdy Grzejne Jednstrnnie zasilane VCD Przewdy Grzejne VCD są gtwymi d układania zestawami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z przewdu grzejneg zakńczneg przewdem zasilającym. Typwe zastswania: VCD10 - grzewanie pdłgwe (mntaż w wylewce), chrna rur przed zamarzaniem. VCD17 - grzewanie pdłgwe (mntaż w wylewce). VCD25 - chrna przed śniegiem i ldem pwierzchni zewnętrznych np. zjazdy d garaży, chdniki, rampy. Opakwanie zawiera: przewód grzejny (przy większych długściach na szpuli), kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: Wymiar zewnętrzny przewdu: Min. temperatura instalwania: Max. temperatura pracy: 10, 17 lub 25 W/m 230 V raz 400 V (dtyczy VCD25) ~ 50/60 Hz ~ 5 x 7 mm 5 C +95 C Przewdy przyłączeniwe: 1 x 2,5 m; 3 x 1,0 mm, 3 x 1,5 mm lub 3 x 2,5 mm Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: dwużyłwy, ekranwany, zasilany jednstrnnie XLPE PVC ciepłdprny Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: Stpień chrny: Certyfikaty wyrbu: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: 3,5 D IPX7 B, GOST-R IQNET, PCBC Przewdy Grzejne 23

24 10 W/m 17 W/m 25 W/m RODZAJ DŁUGOŚĆ MOC RODZAJ DŁUGOŚĆ MOC RODZAJ DŁUGOŚĆ MOC - m W VCD 10/70 7,5 70 VCD 10/90 9,0 90 VCD 10/110 11,0 110 VCD 10/135 13,5 135 VCD 10/170 16,5 170 VCD 10/200 20,0 200 VCD 10/235 23,5 235 VCD 10/265 27,0 265 VCD 10/315 32,0 315 VCD 10/370 36,5 370 VCD 10/415 42,0 415 VCD 10/460 46,0 460 VCD 10/570 57,0 570 VCD 10/700 70,0 700 VCD 10/910 92,0 910 VCD 10/ , VCD 10/ , VCD 10/ , VCD 10/ , VCD 10/ , VCD 10/ , VCD 10/ , VCD 10/ , m W VCD 17/100 5,5 100 VCD 17/140 8,5 140 VCD 17/180 10,0 180 VCD 17/215 13,0 215 VCD 17/260 15,5 260 VCD 17/305 18,0 305 VCD 17/350 20,5 350 VCD 17/410 24,5 410 VCD 17/480 28,0 480 VCD 17/545 32,0 545 VCD 17/610 35,0 610 VCD 17/745 43,0 745 VCD 17/910 54,0 910 VCD 17/ , VCD 17/ , VCD 17/ , VCD 17/ , VCD 17/ , VCD 17/ , VCD 17/ , VCD 17/ , VCD 17/ , m W VCD 25/120 4,5 120 VCD 25/170 7,0 170 VCD 25/265 10,5 265 VCD 25/320 12,5 320 VCD 25/365 15,0 365 VCD 25/420 17,0 420 VCD 25/505 20,0 505 VCD 25/585 23,0 585 VCD 25/655 26,5 655 VCD 25/725 29,5 725 VCD 25/890 36,0 890 VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , VCD 25/ , W/m 400V RODZAJ DŁUGOŚĆ MOC Przewdy Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETOG2, ETR2G, ETV, ETN4, ETI Akcesria mntażwe: str. 40 i 41 - m W VCD 25/ V 8,0 200 VCD 25/ V 12,0 300 VCD 25/ V 18,0 470 VCD 25/ V 22,0 550 VCD 25/ V 26,0 635 VCD 25/ V 30,0 720 VCD 25/ V 35,0 870 VCD 25/ V 40, VCD 25/ V 45, VCD 25/ V 50, VCD 25/ V 62, VCD 25/ V 77, VCD 25/ V 100, VCD 25/ V 120, VCD 25/ V 135, VCD 25/ V 160, VCD 25/ V 172, VCD 25/ V 190, VCD 25/ V 210, VCD 25/ V 225, VCD 25/ V 250,

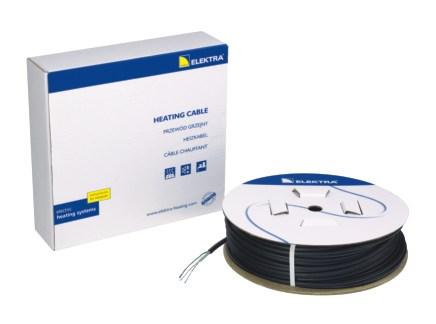

25 Przewdy Grzejne Jednstrnnie zasilane TuffTec Przewdy Grzejne TuffTec są gtwymi d układania zestawami grzejnymi przeznacznymi d zastswań specjalnych, wyprdukwanymi zgdnie z nrmą PN-EN Składają się z przewdu grzejneg zakńczneg przewdem zasilającym. Głównym zastswaniem jest chrna przed śniegiem i ldem pwierzchni zewnętrznych np. zjazdów d garaży, chdników, a także dachów, rynien i rur spustwych. Wyjątkwa dprnść mechaniczna raz termiczna pzwala na zastswanie przewdów w miejscach narażnych na trudne warunki instalacji lub/i pracy. Bardz wyska chwilwa temperatura ekspzycji (240 C) pzwala na instalację przewdów TuffTec nawet bezpśredni w asfalcie. Opakwanie zawiera: przewód grzejny TuffTec (przy większych długściach na szpuli), kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 30 W/m 230 V, 400 V ~ 50/60 Hz Średnica przewdu: ~ 6,8 mm Min. temperatura instalwania: Max. temperatura pracy: Max. temperatura ekspzycji (10 min.): Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 25 C +110 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 3,5 D Stpień chrny: IPX7 Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: +240 C x 4 m; 3 x 1,5 mm lub 3 x 2,5 mm izlacji i pwłce zewnętrznej z gumy dwużyłwy, ekranwany, zasilany jednstrnnie pdwójna, FEP + HDPE HFFR, dprny na UV Przewdy Grzejne 25

26 230V RODZAJ DŁUGOŚĆ MOC - m W TuffTec 30/290 9,5 290 TuffTec 30/640 21,0 640 TuffTec 30/ , TuffTec 30/ , TuffTec 30/ , TuffTec 30/ , TuffTec 30/ , TuffTec 30/ , V RODZAJ DŁUGOŚĆ MOC - m W TuffTec 30/ V 17,0 500 TuffTec 30/ V 37, TuffTec 30/ V 70, TuffTec 30/ V 110, TuffTec 30/ V 145, TuffTec 30/ V 175, TuffTec 30/ V 192, TuffTec 30/ V 226, UWAGA! Przewód TuffTec dstępny d września 2012r. Przewdy Grzejne > Akcesria Regulatry temperatury: ETOG2, ETOR2, ETR2G, ETR2R Akcesria mntażwe: str. 40 i 41 26

27 Przewdy Grzejne Jednstrnnie zasilane VCDR Przewdy Grzejne VCDR są gtwymi d układania zestawami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z przewdu grzejneg zakńczneg przewdem zasilającym. Głównym zastswaniem jest chrna dachów, rynien i rur spustwych przed śniegiem i ldem. Opakwanie zawiera: przewód grzejny (przy większych długściach na szpuli), kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 20 W/m 230 V ~ 50/60 Hz Wymiar zewnętrzny przewdu: ~ 5 x 7 mm Min. temperatura instalwania: Max. temperatura pracy: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 5 C +95 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 3,5 D Stpień chrny: IPX7 Certyfikaty wyrbu: B, GOST-R Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: 1 x 4 m; 3 x 1,5 mm 2 lub 3 x 2,5 mm2 izlacji i pwłce zewnętrznej z gumy dwużyłwy, ekranwany, zasilany jednstrnnie XLPE PVC ciepłdprny, dprny na UV Przewdy Grzejne 27

28 RODZAJ DŁUGOŚĆ MOC - VCDR 20/190 9,5 190 VCDR 20/235 12,0 235 VCDR 20/330 16,5 330 VCDR 20/380 19,0 380 VCDR 20/520 26,0 520 VCDR 20/600 29,0 600 VCDR 20/800 40,0 800 VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , VCDR 20/ , m W UWAGA! Inne długści (pśrednie) przewdów grzejnych dstępne na życzenie Klienta. Przewdy Grzejne > Akcesria Regulatry temperatury: ETOR2, ETR2R Akcesria mntażwe: str

29 Przewdy Grzejne Dwustrnnie zasilane VC Przewdy Grzejne VC są gtwymi d układania zestawami grzejnymi wyprdukwanymi zgdnie z nrmą PN-EN Składają się z przewdu grzejneg zakńczneg przewdem zasilającym. Typwe zastswania: VC10 - grzewanie pdłgwe (mntaż w wylewce), chrna rur przed zamarzaniem. VC15 - grzewanie pdłgwe (mntaż w wylewce). VC20 - grzewanie pdłgwe (mntaż w wylewce), chrna przed śniegiem i ldem pwierzchni zewnętrznych np. zjazdy d garaży, chdniki, rampy. Opakwanie zawiera: przewód grzejny (przy większych długściach na szpuli), kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 10, 15 lub 20 W/m 230 V ~ 50/60 Hz Średnica przewdu: ~ 5 mm Min. temperatura instalwania: Max. temperatura pracy: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 5 C +95 C Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 3,5 D Stpień chrny: IPX7 Certyfikaty wyrbu: B, GOST-R Certyfikacja systemu wg ISO 9001: IQNET, PCBC Wyrób znakwany: 2 x 2,5 m; 2 x 1,0 mm 2; 2 x 1,5 mm 2 lub 2 x 2,5 mm2 jednżyłwy, ekranwany, zasilany dwustrnnie XLPE PVC ciepłdprny Przewdy Grzejne 29

30 10 W/m* 15 W/m* 20 W/m RODZAJ DŁUGOŚĆ MOC RODZAJ DŁUGOŚĆ MOC RODZAJ DŁUGOŚĆ MOC - m W VC 10/80 7,5 80 VC 10/105 10,0 105 VC 10/130 13,0 130 VC 10/155 15,5 155 VC 10/190 19,5 190 VC 10/240 23,5 240 VC 10/285 28,5 285 VC 10/330 33,0 330 VC 10/375 38,0 375 VC 10/450 45,0 450 VC 10/515 52,0 515 VC 10/590 59,0 590 VC 10/655 65,0 655 VC 10/805 80,0 805 VC 10/ ,0 990 VC 10/ , VC 10/ , VC 10/ , VC 10/ , VC 10/ , VC 10/ , VC 10/ , VC 10/ , VC 10/ , m W VC 15/90 6,5 90 VC 15/125 8,5 125 VC 15/160 10,5 160 VC 15/190 12,5 190 VC 15/230 15,5 230 VC 15/285 19,5 285 VC 15/350 23,0 350 VC 15/405 27,0 405 VC 15/460 31,0 460 VC 15/545 37,0 545 VC 15/640 42,0 640 VC 15/725 48,0 725 VC 15/800 53,0 800 VC 15/985 65,0 985 VC 15/ , VC 15/ , VC 15/ , VC 15/ , VC 15/ , VC 15/ , VC 15/ , VC 15/ , VC 15/ , VC 15/ , m W VC 20/110 5,5 110 VC 20/140 7,5 140 VC 20/185 9,0 185 VC 20/215 11,0 215 VC 20/265 13,5 265 VC 20/330 17,0 330 VC 20/400 20,0 400 VC 20/465 23,5 465 VC 20/530 27,0 530 VC 20/630 32,0 630 VC 20/730 37,0 730 VC 20/830 42,0 830 VC 20/930 46,0 930 VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , VC 20/ , * VC10, VC15 dstępne tylk na zamówienie. Przewdy Grzejne > Akcesria Regulatry temperatury: OCC2, OCD4, DIGI2, OTN, OTD, ELR, ETOG2, ETR2G, ETV, ETN4, ETI Akcesria mntażwe: str. 40 i 41 30

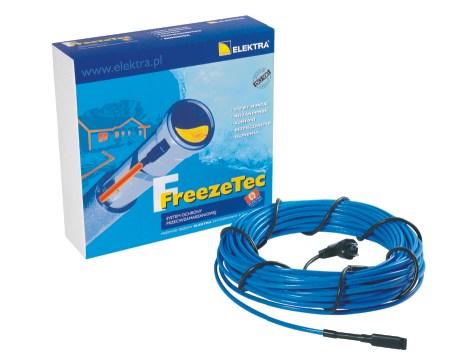

31 Przewdy Grzejne Jednstrnnie zasilane FreezeTec Przewdy Grzejne FreezeTec są gtwymi d układania elementami grzejnymi. Składają się z przewdu grzejneg VCD zintegrwaneg z termstatem zakńczneg przewdem zasilającym z hermetyczną wtyczką. System chrny przeciwzamarzaniwej elementów pdatnych na uszkdzenia wywłane niską temperaturą np. rury, siłwniki i inne. Opakwanie zawiera: przewód grzejny FreezeTec, samklejącą taśmę mntażwą 5, 10 lub 20m, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu. Mc jednstkwa: 12 W/m 230 V ~ 50/60 Hz Wymiar zewnętrzny przewdu: ~ 5 x 7 mm Min. temperatura instalwania: Max. temperatura pracy: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: Izlacja: Pwłka zewnętrzna: 5 C +70 C 1 x 1,5 m; 3 x 0,75 mm 2; z wtyczką dwużyłwy, ekranwany, zasilany jednstrnnie XLPE PVC ciepłdprny Tlerancja mcy znaminwej: +5%, -10% Min. prmień gięcia przewdu: 3,5 D Sterwanie: wbudwany termstat bimetaliczny załączanie: wyłączanie: Stpień chrny: Certyfikaty wyrbu: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: +3 C +10 C IPX7 EZU, GOST-R IQNET, PCBC Przewdy Grzejne 31

32 RODZAJ WYMIARY MOC - m W FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ FreezeTec 12/ Przewdy Grzejne 32

33 Przewdy Grzejne Samregulujące SelfTec PRO Samregulujące Przewdy Grzejne SelfTec PRO. Zaawanswany system chrny przeciwzamarzaniwej elementów pdatnych na uszkdzenia wywłane niską temperaturą np. rury, rynny, rury spustwe, zawry, siłwniki i inne. SelfTec PRO 60 Mc [W/m] Opakwanie zawiera: przewód grzejny SelfTec PRO na bębnie. SelfTec PRO 33 SelfTec PRO 20 SelfTec PRO 10 Temperatura [ C] Mc jednstkwa (+10 C): Wymiar zewnętrzny przewdu: Min. temperatura instalwania: Max. temperatura pracy: Max. temperatura ekspzycji: Rdzaj przewdu grzejneg: Żyła: Izlacja: Pwłka zewnętrzna: Min. prmień gięcia przewdu: Stpień chrny: Max. długść bwdu grzejneg: Max. zabezpieczenie, typ C: Certyfikaty wyrbu: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: 10, 20 lub 33 W/m 230 V ~ 50/60 Hz ~ 6 x 11 mm (10, 20 W/m), ~ 6 x 13 mm (33 W/m) 25 C (10,20 W/m), -30 C (33 W/m) +65 C +85 C (załączny, 1000 gdzin kumulatywnie) samregulujący, ekranwany, zasilany jednstrnnie miedź cynwana 2 2 x 1,00 mm (10, 20 W/m), 2 2 x 1,25 mm (33 W/m) mdyfikwana plilefina bezhalgenwa plilefina, dprna na UV 3,5 D IPX7 szczegóły w tabeli na następnej strnie szczegóły w tabeli na następnej strnie GOST-R IQNET, PCBC Przewdy Grzejne 33

34 TEMPERATURA ZAŁĄCZENIA SelfTec PRO 10 SelfTec PRO 20 SelfTec PRO 33 ZABEZPIECZENIE, TYP C 10A 16A 10A 16A 16A 20A 32A 40A MAKSYMALNA DŁUGOŚĆ OBWODU [m] -20 C C C C C w wdzie ldwej EC-PRO - zestaw płączeniwy i zakńczeniwy BT-PRO - wsprnik mntażwy d regulatra temperatury UTR 60 PRO KF 5045-PRO - puszka przyłączeniwa z wpustem M25 ECM25-PRO - zestaw przyłączeniwy i zakńczeniwy z wpustem M25 BKF-PRO - wsprnik mntażwy d puszki przyłączeniwej KF 5045-PRO Przewdy Grzejne EK-PRO - wejście pd izlację dla samregulujących przewdów grzejnych > Akcesria Regulatry temperatury: ETOR2, ETR2R, UTR 60-PRO, ETI, TDR 4020-PRO, ETV Akcesria mntażwe: str. 40 i 41 CL-PRO - samprzylepna etykieta infrmacyjna UWAGA! OGRZEWANE ELEKTRYCZNIE 34

35 Przewdy Grzejne Samregulujące SelfTec PRO TC Samregulujące Przewdy Grzejne SelfTec PRO TC. Zaawanswany system chrny przeciwzamarzaniwej elementów pdatnych na uszkdzenia wywłane niską temperaturą: rurciągi centralneg grzewania i ciepła technlgiczneg raz zawry pdczas przerw w użytkwaniu. Przewód jest dprny na działanie wyskich temperatur pdczas pracy i w stanie wyłącznym. SelfTec PRO TC Mc [W/m] Opakwanie zawiera: przewód grzejny SelfTec PRO TC na bębnie SelfTec PRO TC 30 Temperatura [ C] Mc jednstkwa (+10 C): Wymiar zewnętrzny przewdu: Min. temperatura instalwania: Min. temperatura załączenia: Max. temperatura pracy: Max. temperatura ekspzycji: Rdzaj przewdu grzejneg: Żyła: Izlacja: Pwłka zewnętrzna: Min. prmień gięcia przewdu: Stpień chrny: Max. długść bwdu grzejneg: Max. zabezpieczenie, typ C: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: 30 W/m 230 V ~ 50/60 Hz ~ 5 x 11 mm 40 C 50 C +110 C +130 C w stanie wyłącznym samregulujący, ekranwany, zasilany jednstrnnie miedź niklwana 2 x 1,25 mm 2 TPC TPC 25 mm IPX7 szczegóły w tabeli na następnej strnie szczegóły w tabeli na następnej strnie IQNET, PCBC Przewdy Grzejne 35

36 TEMPERATURA ZAŁĄCZENIA SelfTec PRO TC 30 ZABEZPIECZENIE, TYP C 16A 20A 32A MAKSYMALNA DŁUGOŚĆ OBWODU [m] -20 C C C C C w wdzie ldwej EC-PRO - zestaw płączeniwy i zakńczeniwy BT-PRO - wsprnik mntażwy d regulatra temperatury UTR 60 PRO KF 5045-PRO - puszka przyłączeniwa z wpustem M25 ECM25-PRO - zestaw przyłączeniwy i zakńczeniwy z wpustem M25 BKF-PRO - wsprnik mntażwy d puszki przyłączeniwej KF 5045-PRO Przewdy Grzejne EK-PRO - wejście pd izlację dla samregulujących przewdów grzejnych > Akcesria Regulatry temperatury: ETOG2, ETR2G, ETI, UTR 60-PRO, TDR 4020-PRO Akcesria mntażwe: str. 40 i 41 CL-PRO - samprzylepna etykieta infrmacyjna UWAGA! OGRZEWANE ELEKTRYCZNIE 36

37 Przewdy Grzejne Samregulujące SelfTec Samregulujące Przewdy Grzejne SelfTec są gtwymi d układania elementami grzejnymi. Składają się z przewdu grzejneg zakńczneg przewdem zasilającym z hermetyczną wtyczką. System chrny przeciwzamarzaniwej elementów pdatnych na uszkdzenia wywłane niską temperaturą np. rury, rynny, rury spustwe, zawry, siłwniki i inne. SelfTec Mc [W/m] Opakwanie zawiera: przewód grzejny SelfTec, samklejącą taśmę mntażwą 5 lub 10m, kartę gwarancyjną, bszerną brszurę/instrukcję mntażu SelfTec 16 Temperatura [ C] Mc jednstkwa (+10 C): Wymiar zewnętrzny przewdu: Min. temperatura instalwania: Max. temperatura pracy: Max. temperatura ekspzycji: Przewdy przyłączeniwe: Rdzaj przewdu grzejneg: 16 W/m 230 V ~ 50/60 Hz ~ 6 x 8 mm 25 C +65 C +65 C 1 x 3 m; 3 x 0,75 mm2 lub 3 x 1,0 mm 2 z wtyczką samregulujący, ekranwany, zasilany jednstrnnie Żyła: miedź cynwana 2 x 0,6 mm 2 Izlacja: Pwłka zewnętrzna: Min. prmień gięcia przewdu: Stpień chrny: Max. długść bwdu grzejneg: Max. zabezpieczenie typ. C: Certyfikaty wyrbu: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: mdyfikwana plilefina bezhalgenwa plilefina, dprna na UV 3,5 D IPX7 52 m (-20 C) 55 m (-15 C) 66 m (0 C) 72 m (+10 C) 36 m (0 C w wdzie ldwej) 10A B, GOST-R IQNET, PCBC Przewdy Grzejne 37

38 RODZAJ DŁUGOŚĆ MOC (+10 C) - m W SelfTec 16/ SelfTec 16/ SelfTec 16/ SelfTec 16/ SelfTec 16/ SelfTec 16/ SelfTec 16/ SelfTec 16/ SelfTec 16/X na indywidualne zamówienie (d długści 72 m) Przewdy Grzejne > Akcesria Regulatry temperatury: ETOR2, ETR2R, ETV, ETI Akcesria mntażwe: str. 40 i 41 38

39 Przewdy Grzejne Samregulujące SelfTec DW Samregulujące Przewdy Grzejne SelfTec DW. Uniwersalny system chrny przeciwzamarzaniwej, przeznaczny d stswania na zewnątrz, jak i wewnątrz rur z wdą. Przewd dpuszczny d kntaktu z wdą pitną. SelfTec DW Mc [W/m] Opakwanie zawiera: przewód grzejny SelfTec DW na bębnie. SelfTec DW Temperatura [ C] Mc jednstkwa (+10 C): Wymiar zewnętrzny przewdu: Min. temperatura instalwania: Max. temperatura pracy: Max. temperatura ekspzycji: Rdzaj przewdu grzejneg: 10 W/m 230 V ~ 50/60 Hz ~ 6 x 9 mm 25 C +65 C +65 C samregulujący, ekranwany, zasilany jednstrnnie Żyła: miedź cynwana 2 x 0,6 mm 2 Izlacja: Pwłka zewnętrzna: Min. prmień gięcia przewdu: Stpień chrny: mdyfikwana plilefina dwuwarstwwa, plilefina bezhalgenwa + zewnętrzna LDPE, dpuszczna d kntaktu z wdą pitną 3,5 D IPX7 Max. dług ść bwdu grzejneg (+10 C) : 100 m (60 m w wdzie) Max. zabezpieczenie, typ C: Certyfikaty wyrbu: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: > Akcesria C 77 m (-20 ) 86 m (- 15 C) 95 m (0 C) 10 A Zestaw płączeniwy i zakńczeniwy EC-PRO Dławik hydrauliczny ( d rur 1/2", 3/4" i 1") Regulatry temperatury: ETV, ETI GOST-R, Atest PZH IQNET, PCBC Zestaw płączeniwy i zakńczeniwy EC-PRO Dławik hydrauliczny Przewdy Grzejne 39

40 Akcesria Mntażwe Taśma Mntażwa TME TME 10 (10 m), TME 15 (15 m), TME 25 (25 m) Grubść: ~ 0,8 mm, Materiał: aluminium Taśma Mntażwa TMS TMS 10 (10 m) Grubść: ~ 1,0 mm, Materiał: stal cynkwana Listwa Mntażwa d kryt dachwych (0,5 m) Szerkść: 25 mm, Materiał: aluminium grubści 0,8 mm pdklejna specjalną taśmą samprzylepną d trwałeg łączenia z pwierzchniami metalwymi i PCV Linka z uchwytami d rynien (20 m) Odstęp pmiędzy uchwytami 40 cm, Materiał: stal nierdzewna raz twrzyw dprne na warunki atmsferyczne Linka z uchwytami d rur spustwych (20 m) Odstęp pmiędzy uchwytami 40 cm, Materiał: stal nierdzewna raz twrzyw dprne na warunki atmsferyczne Taśma d kryt dachwych (1 m) Materiał: twrzyw dprne na warunki atmsferyczne Uchwyt d rynien (25 szt.) Materiał: twrzyw dprne na warunki atmsferyczne Akcesria Mntażwe Uchwyt d rur spustwych (25 szt.) Materiał: twrzyw dprne na warunki atmsferyczne Uchwyt d krawędzi dachów (25 szt.) Materiał: ZnTi lub Cu Płaskwnik mntażw-chrnny (25 x 250mm, 2szt.) Materiał: stal nierdzewna Wieszak d linki w rurach spustwych (Ø 6 x 325mm) Materiał: stal nierdzewna 40

41 Kntrler mnitrujący instalację Urządzenie mnitrujące d wykrywania uszkdzeń pwstających pdczas instalacji mat i przewdów grzejnych Samklejącą taśma mntażwa (5 m, 10 m lub 20 m) Samprzylepna flia aluminiwa (5 m, 10 m, 25 m lub 45 m) Szerkść: 50 mm Tape-PRO samprzylepna flia aluminiwa zwiększnej dprnści mechanicznej (100 m) Szerkść: 50 mm Thermpanel S - Thermpanel Sp płyta izlacyjna z plistyrenu ekstrudwaneg (XPS) wzmcnina siatk ą z twrzywa sztuczneg z bruzdami wymiar 600 x 1250 mm, grubść 22 mm, rzstaw bruzd 86 mm - Thermpanel Sk kątwnik izlacyjny z plistyrenu ekstrudwaneg (XPS) wzmcniny siatk ą z twrzywa sztuczneg z bruzdami wymiary: 400 x 200 x 1250 mm, grubść 22 mm, rzstaw bruzd 86 mm Thermpanel W płyta izlacyjna z plistyrenu ekstrudwaneg (XPS) z bruzdami wymiary: 600 x 1250 mm, grubść 20 mm, rzstaw bruzd 86 mm Akcesria Mntażwe 41

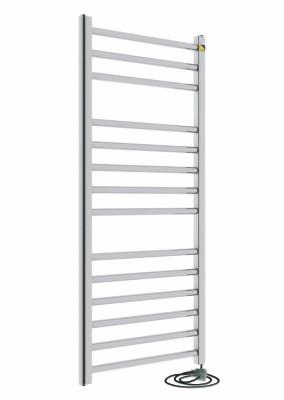

42 CX 700, CX 800, CX 900 Suszarki Łazienkwe Suszarki Łazienkwe przystswane są d suszenia ubrań i ręczników raz dgrzewania pmieszczeń. Wyprdukwane zgdnie z nrmą PN-EN :2002. Suszarki składają się z rurek metalwych w kształcie drabinki i zamntwaneg wewnątrz przewdu grzejneg. Opakwanie zawiera: suszarkę łazienkwą, zestaw mntażwy, kartę gwarancyjną, instrukcję mntażu. Suszarki Łazienkwe Mc: Średnica rurek: Max. temperatura (ciągłej) pracy: Przewód przyłączeniwy: Rdzaj przewdu grzejneg: Stpień chrny: Certyfikacja systemu wg ISO 9001: Wyrób znakwany: W 230 V ~ 50/60 Hz 25 mm 60 C 2 1 x 2 m; 3 x 1,5 mm zakńczny wtyczką (CX xxx) lub bez wtyczki wyprwadzny przez uchwyt mcujący (CX xxxn) jednżyłwy izlacji siliknwej IP44 PCBC, IQNET 42

43 Wyknanie standardwe. Przewód przyłączeniwy zakńczny wtyczką. RODZAJ WYMIARY MOC KOLOR - CX 700 CX 700r CX 700c CX 800 CX 800r CX 800c CX 900 CX 900r CX 900c szer. x wys. (mm) 527 x x x x x x x x x 1227 W Biały RAL Chrm Biały RAL Chrm Biały RAL Chrm Wyknanie specjalne. Przewód przyłączeniwy bez wtyczki. Płączenie pprzez krpus uchwytu. RODZAJ WYMIARY MOC KOLOR - CX 700N CX 700Nr CX 700Nc CX 800N CX 800Nr CX 800Nc CX 900N CX 900Nr CX 900Nc szer. x wys. (mm) 527 x x x x x x x x x 1227 W Biały RAL Chrm Biały RAL Chrm Biały RAL Chrm Suszarki Łazienkwe 43

44 Elektrniczne prgramwalne OCC2 Regulatry Temperatury Elektrniczny 4-zdarzeniwy Regulatr Temperatury OCC2 przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika i czujnika pdłgweg. Opakwanie zawiera: Typ OCC sterwnik OCC2, czujnik temperatury pdłgi z 3 m przewdem (ETF-144/99), instrukcję prgramwania, instrukcję mntażu. Regulatry Temperatury ETF-144/ V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: pdtynkwy Wbudwany wyłącznik: 2-plwy, 16A Funkcje zegara: 4 prgramwalne zdarzenia na każdy dzień Zakres regulacji temperatury kmfrtwej: Zakres regulacji temperatury eknmicznej: Tryb pracy ręcznej: zakres regulacji temperatury: czas pracy: +5 C +40 C dla każdeg zdarzenia +5 C +40 C dla każdeg zdarzenia +5 C +40 C d następneg zdarzenia lub dwłania Histereza: 0,4K Stpień chrny: IP 21 Sygnalizacja pracy: funkcja wyświetlacza Wymiary (wys. x szer. x głęb.): 80 x 80 x 48 mm Wymiary wyświetlacza (wys. x szer.): 25 x 22 mm Certyfikaty wyrbu: GOST-R Wyrób znakwany: Mżliwy mntaż we wspólnej ramce: PRODUNT NAZWA PRODUKTU Busch-Jaeger Reflex SI Merten Atelier i M1 Elj Trend Enst 44

45 Regulatry Temperatury Elektrniczne prgramwalne OCD4 Elektrniczny 4-zdarzeniwy Regulatr Temperatury OCD4 przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika z wbudwanym czujnikiem pwietrznym i cienkieg czujnika pdłgweg. Mżliwść sknfigurwania w 3 wariantach pmiaru temperatury, pprzez czujnik: pwietrzny, pdłgwy raz pwietrzny i pdłgwy (limitujący). Współpracuje z większścią czujników na rynku. Zupełnie nwy wyświetlacz Dt-Matrixwy z pdswietleniem zapewnia lepszą kmunikację z użytkwnikiem. 230 V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: pdtynkwy Wbudwany wyłącznik: 2-plwy, 16A Funkcje zegara: 4 prgramwalne zdarzenia na każdy dzień Zakres regulacji temperatury kmfrtwej: Zakres regulacji temperatury eknmicznej: Zakres regulacji limitująceg czujnika pdłgweg: Min: Max: Tryb pracy ręcznej: zakres regulacji temperatury: czas pracy: +5 C +40 C dla każdeg zdarzenia +5 C +40 C dla każdeg zdarzenia +5 C +40 C lub wyłącz +5 C +40 C lub wyłącz +5 C +40 C d następneg zdarzenia lub dwłania Histereza: 0,4K Stpień chrny: IP 21 Sygnalizacja pracy: funkcja wyświetlacza Wymiary (wys. x szer. x głęb.): 84 x 84 x 40 mm Wyświetlacz: 100 x 64 pikseli (STN) z pdświetlaniem Wymiary wyświetlacza (wys. x szer.): 25 x 37 mm Certyfikaty wyrbu: GOST-R, VDE, BEAB, NEMKO Wyrób znakwany: Mżliwy mntaż we wspólnej ramce: PRODUNT NAZWA PRODUKTU Busch-Jaeger Reflex SI Merten Atelier i M1 Elj Trend Enst Opakwanie zawiera: Typ OCD sterwnik OCD4 z wbudwanym czujnikiem temperatury pwietrza, cienki czujnik temperatury pdłgi z 3 m przewdem (ETF-144/99T), instrukcję prgramwania, instrukcję mntażu. ETF-144/99T Regulatry Temperatury 45

46 Elektrniczne prgramwalne DIGI2 Regulatry Temperatury Elektrniczny Regulatr Temperatury DIGI2 przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz w zależnści d typu, dpwiednieg czujnika. Opakwanie zawiera: Typ DIGI2 sterwnik DIGI2 z wbudwanym czujnikiem temperatury pwietrza, dwie baterie AA (R6), akcesria d mntażu, instrukcję mntażu. Typ DIGI2p sterwnik DIGI2, czujnik temperatury pdłgi z 2,5 m przewdem, dwie baterie AA (R6), akcesria d mntażu, instrukcję mntażu. Regulatry Temperatury Czujnik temperatury pdłgi 2 baterie alkaliczne AA (R6) Max. bciążenie: 8A, 230 V ~ 50/60 Hz Mntaż: natynkwy Funkcje zegara: 4 prgramy Zakres regulacji temperatury kmfrtwej: Zakres regulacji temperatury eknmicznej: Tryb pracy ręcznej: zakres regulacji temperatury: czas pracy: +5 C +30 C +5 C +30 C +5 C +30 C 1 99 dni Histereza: 0,3K Stpień chrny: IP 30 Sygnalizacja pracy: funkcja wyświetlacza Wymiary (wys. x szer. x głęb.): 82 x 120 x 30 mm Wymiary wyświetlacza (wys. x szer.): 23 x 70 mm Wyrób znakwany: 46

47 Regulatry Temperatury Elektrniczne OTN Elektrniczny Regulatr Temperatury OTN przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika i czujnika pdłgweg. Opakwanie zawiera: Typ OTN-1991 sterwnik OTN, czujnik temperatury pdłgi z 3 m przewdem (ETF-144/99), instrukcję mntażu. 230 V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: pdtynkwy Wbudwany wyłącznik: 1-plwy, 16A Zakres regulacji temperatury: Obniżka temperatury: Sterwanie bniżką temperatury: Mżliwy mntaż we wspólnej ramce: PRODUNT NAZWA PRODUKTU Busch-Jaeger Reflex SI Merten Atelier i M1 Elj Trend Enst +5 C +40 C 5 C Histereza: 0,4K Stpień chrny: IP 20 Sygnalizacja pracy: LED Wymiary (wys. x szer. x głęb.): 80 x 80 x 50 mm Certyfikaty wyrbu: GOST-R Wyrób znakwany: sygnałem napięciwym 230 V ~ 50/60 Hz ETF-144/99 Regulatry Temperatury 47

48 Elektrniczne OTD2 Regulatry Temperatury Opakwanie zawiera: Typ OTD sterwnik OTD2 z wbudwanym czujnikiem temperatury pwietrza, czujnik temperatury pdłgi z 3 m przewdem (ETF-144/99), instrukcję mntażu. Elektrniczny ultra płaski Regulatr Temperatury OTD2 przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika z wbudwanym czujnikiem pwietrznym i czujnika pdłgweg. Mżliwść sknfigurwania w 3 wariantach pmiaru temperatury, pprzez czujnik: pwietrzny, pdłgwy raz pwietrzny i pdłgwy (limitujący). Regulatry Temperatury ETF-144/ V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: pdtynkwy Wbudwany wyłącznik: 2-plwy, 16A Zakres regulacji temperatury: Zakres regulacji limitująceg czujnika pdłgweg: Min: Max: Obniżka temperatury: Sterwanie bniżką temperatury: +0 C +40 C +5 C +30 C +15 C +55 C +2 C +8 C sygnałem napięciwym 230 V ~ 50/60 Hz Histereza: 0,4K Stpień chrny: IP 21 Sygnalizacja pracy: LED Wymiary (wys. x szer. x głęb.): 84 x 84 x 40 mm Certyfikaty wyrbu: GOST-R Wyrób znakwany: Mżliwy mntaż we wspólnej ramce: PRODUNT NAZWA PRODUKTU Busch-Jaeger Reflex SI Merten Atelier i M1 Elj Trend Enst 48

49 Regulatry Temperatury Elektrniczne ELR Elektrniczny Regulatr Temperatury ELR przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika z wbudwanym czujnikiem pwietrznym i czujnika pdłgweg. Mżliwść sknfigurwania w 3 wariantach pmiaru temperatury, pprzez czujnik: pwietrzny, pdłgwy raz pwietrzny i pdłgwy (limitujący). Opakwanie zawiera: Typ ELR-10 sterwnik ELR z wbudwanym czujnikiem temperatury pwietrza, czujnik temperatury pdłgi z 2,5 m przewdem, instrukcję mntażu. Czujnik temperatury pdłgi 230 V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: natynkwy Wbudwany wyłącznik: 1-plwy, 16A Zakres regulacji temperatury: Pdłgwy czujnik limitujący: +5 C +35 C +40 C Histereza: 0,5K Stpień chrny: IP 20 Sygnalizacja pracy: LED Wymiary (wys. x szer. x głęb.): 80 x 82 x 36 mm Certyfikaty wyrbu: B, GOST-R Wyrób znakwany: Regulatry Temperatury 49

50 Elektrniczne na szynę DIN ETOG2 Regulatry Temperatury Opakwanie zawiera: Typ ETOG2 sterwnik ETO2-4550, czujnik wilgci wraz z czujnikiem temperatury (ETOG-55), budwę d mntażu natynkweg, instrukcję mntażu. Elektrniczny Regulatr Temperatury ETOG2 przeznaczny jest d sterwania systemami grzewczymi d chrny przed śniegiem i ldem. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz zesplneg czujnika pmiaru wilgci i temperatury. ETOG2 pzwala na niezależną kntrlę dwóch stref grzejnych lub jednej strefy za pmcą dwóch czujników. Dzięki temu mżna sterwać dużymi aplikacjami jak parkingi, ciągi piesze i zjazdy d garażu. Przy dpwiednim pdłączeniu czujników (ETOG-55, ETOR-55 i ETF-744) mżna sterwać niezależnie dwma różnymi bszarami (np. rynny i zjazd d garażu). Regulatry Temperatury ETOG-55 Obudwa d mntażu natynkweg ETO /240 V ~ 50/60 Hz Wbudwany transfrmatr: 24 VAC, 6VA Max. bciążenie: 3 x 16A, 230 V ~ 50/60 Hz (przekaźniki bezptencjałwe) Mntaż: szyna DIN lub natynkw Zakres regulacji temperatury: Histereza: 0,3K Stpień chrny budwy (mntaż natynkwy): IP 21 Sygnalizacja pracy: LED Kalibracja czujnika temperatury: Temperatura pracy: Wymiary (wys. x szer. x głęb.): 0 C +5 C pkrętł wielfunkcyjne 0 C +50 C 90 x 156 x 45 mm Ilść mdułów: 9 Certyfikaty wyrbu: GOST-R Wyrób znakwany: ETOG-55 Mntaż: w pdłżu Stpień chrny: IP 68 Wymiary (wys. x średnica): 32 ø 60 mm Pmiar: wilgci i temperatury gruntu 50

51 Regulatry Temperatury Elektrniczne na szynę DIN ETOR2 Elektrniczny Regulatr Temperatury ETOR2 przeznaczny jest d sterwania systemami grzewczymi d chrny przed śniegiem i ldem. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz czujników d pmiaru wilgci w rynnach raz temperatury pwietrza. ETOR2 pzwala na niezależną kntrlę dwóch stref grzejnych lub jednej strefy za pmcą dwóch czujników. Dzięki temu mżna sterwać dużymi aplikacjami jak kryta dachwe czy krawędzie dachów. Przy dpwiednim pdłączeniu czujników (ETOG-55, ETOR-55 i ETF-744) mżna sterwać niezależnie dwma różnymi bszarami (np. rynny i zjazd d garażu). Opakwanie zawiera: Typ ETOR2 sterwnik ETO2-4550, czujnik wilgci (ETOR-55), czujnik temperatury pwietrza w hermetycznej budwie (ETF-744/99), akcesria d mntażu, budwę d mntażu natynkweg, instrukcję mntażu. ETO /240 V ~ 50/60 Hz Wbudwany transfrmatr: 24 VAC, 6VA Max. bciążenie: 3 x 16A, 230 V ~ 50/60 Hz (przekaźniki bezptencjałwe) Mntaż: szyna DIN lub natynkw Zakres regulacji temperatury: Histereza: 0,3K 0 C +5 C Stpień chrny budwy (mntaż natynkwy): IP 21 Sygnalizacja pracy: LED Kalibracja czujnika temperatury: Temperatura pracy: Wymiary (wys. x szer. x głęb.): pkrętł wielfunkcyjne 0 C +50 C 90 x 156 x 45 mm Ilść mdułów: 9 Certyfikaty wyrbu: GOST-R Wyrób znakwany: ETF-744/99 Mntaż: natynkwy, zewnętrzny Stpień chrny: IP 54 Wymiary (wys. x szer. x głęb.): 64 x 50 x 34 mm Temperatura pracy: Pmiar: ETOR-55 Mntaż: -50 C +70 C temperatury pwietrza w rynnie Stpień chrny: IP 68 Wymiary (wys. x szer. x głęb.): 105 x 30 x 13 mm ETF-744/99 Obudwa d mntażu natynkweg ETOR-55 Regulatry Temperatury Pmiar: wilgci 51

52 Elektrniczne na szynę DIN ETR2G Regulatry Temperatury Elektrniczny Regulatr Temperatury ETR2G przeznaczny jest d sterwania systemami grzewczymi d chrny przed śniegiem i ldem. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz zesplneg czujnika pmiaru wilgci i temperatury. Przeznaczny d sterwania małymi instalacjami. Opakwanie zawiera: Typ ETR2G sterwnik ETR2-1550, czujnik wilgci wraz z czujnikiem temperatury (ETOG-55), instrukcję mntażu. > Dane techniczne: Regulatry Temperatury ETOG-55 ETR V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: szyna DIN Zakres regulacji temperatury: 0 C +10 C Histereza: 0,3K Stpień chrny regulatra: IP 20 Sygnalizacja pracy: dida ON (zielna) : włączny dida RELAY (czerwna) : załączny przekaźnik dida TEMP (czerwna) : temperatura niższa d nastawinej dida MOIST (czerwna) : wykryta wilgć Zegar: późnienie wyłączenia d 0 d 6 gdzin Temperatura pracy: Wymiary (wys. x szer. x głęb.): -20 C +50 C 86 x 52 x 58 mm Ilść mdułów: 3 Certyfikaty wyrbu: GOST-R Wyrób znakwany: ETOG-55 Mntaż: w pdłżu Stpień chrny: IP 68 Wymiary (wys. x średnica): 32 ø 60 mm Pmiar: wilgci i temperatury gruntu 52

53 Regulatry Temperatury Elektrniczne na szynę DIN ETR2R Elektrniczny Regulatr Temperatury ETR2R przeznaczny jest d sterwania systemami grzewczymi d chrny przed śniegiem i ldem. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz czujnika d pmiaru wilgci i zewnętrzneg czujnika temperatury.przeznaczny d sterwania małymi instalacjami. > Dane techniczne: Opakwanie zawiera: Typ ETR2R sterwnik ETR2-1550, czujnik wilgci (ETOR-55), czujnik temperatury pwietrza w hermetycznej budwie (ETF-744/99), instrukcję mntażu. ETR V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: szyna DIN Zakres regulacji temperatury: Histereza: 0,3K 0 C +10 C Stpień chrny regulatra: IP 20 Sygnalizacja pracy: dida ON (zielna) : włączny dida RELAY (czerwna) : załączny przekaźnik dida TEMP (czerwna) : temperatura niższa d nastawinej dida MOIST (czerwna) : wykryta wilgć Zegar: późnienie wyłączenia d 0 d 6 gdzin Temperatura pracy: Wymiary (wys. x szer. x głęb.): -20 C +50 C 86 x 52 x 58 mm Ilść mdułów: 3 Certyfikaty wyrbu: GOST-R Wyrób znakwany: ETF-744/99 Mntaż: natynkwy, zewnętrzny Stpień chrny: IP 54 Wymiary (wys. x szer. x głęb.): 64 x 50 x 34 mm Temperatura pracy: Pmiar: ETOR-55 Mntaż: -50 C +70 C temperatury pwietrza w rynnie Stpień chrny: IP 68 Wymiary (wys. x szer. x głęb.): 105 x 30 x 13 mm ETF-744/99 ETOR-55 Regulatry Temperatury Pmiar: wilgci 53

54 Elektrniczne UTR 60-PRO Regulatry Temperatury Elektrniczny Regulatr Temperatury UTR 60-PRO przeznaczny jest d sterwania systemami grzewania rur, w tym d chrny przed zamarzaniem raz utrzymywania zadanej temperatury rurciągu. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz czujnika temperatury d mntażu na pwierzchni rury. Opakwanie zawiera: Typ UTR 60-PRO sterwnik UTR 60, czujnik temperatury z 1,5m przewdem (F ), instrukcję mntażu. F Regulatry Temperatury UTR V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: Zakres regulacji temperatury: naścienny / tablicwy 0 C +60 C Obniżka temperatury: 5 C Histereza: 1 10 K Stpień chrny regulatra: IP 65 Sygnalizacja pracy: LED Temperatura pracy: Wymiary (wys. x szer. x głęb.): Certyfikaty wyrbu: Wyrób znakwany: F Mntaż: Stpień chrny: IP 67 Temperatura pracy: -20 C +50 C 120 x 122 x 56 mm GOST-R na rurze -40 C +120 C 54

55 Regulatry Temperatury Elektrniczne na szynę DIN TDR 4020-PRO Elektrniczny Regulatr Temperatury TDR 4020-PRO przeznaczny jest d sterwania systemami grzewczymi, w szczególnści zalecany d chrny przed zamarzaniem raz utrzymania zadanej temperatury rurciągu. Psiada dwa dwlnie knfigurwalne przekaźniki raz złącze TTL dające pcjnalnie mżliwść pdłączenia mdułu BusAdapter z magistralą RS-485 lub Unicard ze złączem USB. Regulatr współpracuje z systemami BMS za pmcą prtkłów MdBus, Televis lub analgw za pmcą przekaźnika działająceg w trybie alarmwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz czujnika temperatury d mntażu na pwierzchni rury. Opakwanie zawiera: Typ TDR 4020-PRO sterwnik TDR 4020-PRO, czujnik temperatury (SN8DEC11502A0), instrukcję mntażu. TDR 4020-PRO V ~ 50/60 Hz Max. bciążenie: 2 x 8A, 230 V ~ 50/60 Hz (przekaźniki bezptencjałwe) Mntaż: szyna DIN Zakres regulacji temperatury: Histereza: Stpień chrny regulatra: IP 20 Sygnalizacja pracy: LED Temperatura pracy: Wymiary (wys. x szer. x głęb.): -200 C +800 C 0,1 30 K -5 C +55 C 85 x 70 x 61 mm Ilść mdułów: 4 Wyrób znakwany: SN8DEC11502A0 Mntaż: na rurze Stpień chrny: IP 67 Temperatura pracy: -50 C +110 C SN8DEC11502A0 Regulatry Temperatury 55

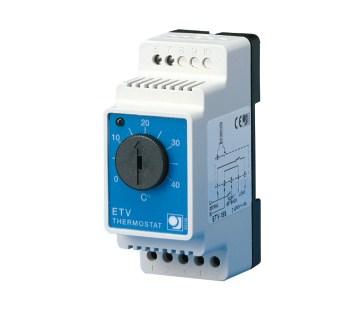

56 Elektrniczne na szynę DIN ETV Regulatry Temperatury Elektrniczny Regulatr Temperatury ETV przeznaczny jest d sterwania systemami grzewczymi, w szczególnści grzewaniem rur i grzewaniem pdłgwym. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz w zależnści d typu, dpwiednieg czujnika. Opakwanie zawiera: Typ ETV-1991 sterwnik ETV-1990, czujnik temperatury z 3 m przewdem (ETF-144/99), instrukcję mntażu. Regulatry Temperatury Typ ETV-1999 sterwnik ETV-1990, pkjwy czujnik temperatury pwietrza (ETF-944/99) lub pcjnalnie czujnik temperatury pwietrza w hermetycznej budwie (ETF-744/99), instrukcję mntażu. ETF-744/99 ETF-144/99 ETF-944/99 ETV V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: szyna DIN Zakres regulacji temperatury: Obniżka temperatury: Sterwanie bniżką temperatury: 0 C +40 C 5 C Histereza: 0,4K Stpień chrny regulatra: IP 20 Sygnalizacja pracy: LED Temperatura pracy: Wymiary (wys. x szer. x głęb.): sygnałem napięciwym 230 V ~ 50/60 Hz 0 C +50 C 86 x 45 x 35 mm Ilść mdułów: 2 Certyfikaty wyrbu: GOST-R Wyrób znakwany: ETF-744/99 Mntaż: natynkwy, zewnętrzny Stpień chrny: IP 54 Wymiary (wys. x szer. x głęb.): 64 x 50 x 34 mm Temperatura pracy: ETF-144/99 Mntaż: Stpień chrny: IP 67 Temperatura pracy: ETF-944/99 Mntaż: -50 C +70 C pdłgwy lub na rurze -20 C +70 C natynkwy, wewnętrzny Stpień chrny: IP 20 Wymiary (wys. x szer. x głęb.): 80 x 80 x 16 mm Temperatura pracy: -20 C +70 C 56

57 Regulatry Temperatury Elektrniczne na szynę DIN ETN4 Elektrniczny Regulatr Temperatury ETN4 przeznaczny d sterwania systemami grzewania pdłgweg, chrny przed mrzem, a nawet chłdzenia. Zapewnia minimalny pzim zużycia energii przy płączeniu z maksymalnym pzimem kmfrtu cieplneg. Zaletą ETN4 jest szerki zakres regulacji d -19,5 d +70 C. Duży pdświetlany wyświetlacz przedstawia parametry działania, a trzy przyciski umżliwiają łatwą nawigację. Wyprdukwany zgdnie z nrmą PN-EN i PN-EN ETN V ~ 50/60 Hz Max. bciążenie: 16A, 230 V ~ 50/60 Hz Mntaż: szyna DIN Wbudwany wyłącznik: 1-plwy, 16A Metda regulacji: ON/OFF lub PWM/PI Zakres regulacji temperatury: -19,5 C +70 C Zakres regulacji czujnika limitująceg: Min.: -19,5 C +70 C Max.: -19,5 C +70 C Obniżenie lub pdwyższenie temperatury: z pdłącznym czujnikiem: -19,5 C +30 C bez pdłączneg czujnika: 0 100% Ochrna przed zamarzaniem: z pdłącznym czujnikiem: 0 C +10 C bez pdłączneg czujnika: 0 100% Histereza regulwana: 0,3 10K Stpień chrny regulatra: IP 20 Ochrna przed zamarzaniem raz pdwyższenie lub bniżenie temperatury: sygnałem napięciwym 230 V ~ 50/60 Hz Temperatura pracy: -20 C +55 C Wymiary (wys. x szer. x głęb.): 86 x 52,5 x 58 mm Certyfikaty wyrbu: GOST-R, VDE Ilść mdułów: 3 Wyrób znakwany: ETF-144/99T Mntaż: pdłgwy lub na rurze Stpień chrny: IP 67 Temperatura pracy: -20 C +70 C ETF-744/99 Mntaż: natynkwy, zewnętrzny Stpień chrny: IP 54 Wymiary (wys. x szer. x głęb.): 64 x 50 x 34 mm Temperatura pracy: -50 C +70 C ETF-944/99 Mntaż: natynkwy, wewnętrzny Stpień chrny: IP 20 Wymiary (wys. x szer. x głęb.): 80 x 80 x 16 mm Temperatura pracy: -20 C +70 C ETF-622 Mntaż: na rurze Stpień chrny: IP 44 Temperatura pracy: -40 C +120 C Opakwanie zawiera: Typ ETN sterwnik ETN4, cienki czujnik temperatury z 3m przewdem (ETF-144/99T), instrukcję mntażu, instrukcję prgramwania. Opcjnalnie: W zależnści d zastswania regulatr mże współpracwać z jednym lub z dwma czujnikami d wybru: - ETF-144/99T, - ETF-744, - ETF-944, - ETF-622. ETF-144/99T ETF-744/99 ETF-622 ETF-944/99 Regulatry Temperatury 57

58 Elektrniczne na szynę DIN ETI Regulatry Temperatury Elektrniczny Regulatr Temperatury ETI przeznaczny jest d sterwania systemami grzewczymi, w szczególnści chrną fundamentów (chłdnie) i rur. Wyprdukwany jest zgdnie z nrmą PN-EN i PN-EN Składa się ze sterwnika raz w zależnści d typu, dpwiednieg czujnika. Opakwanie zawiera: Typ ETI-1522 sterwnik ETI-1551, czujnik temperatury z 2,5m przewdem raz specjalnym twrem mntażwym (ETF-622), instrukcję mntażu. Typ ETI-1544 sterwnik ETI-1551, czujnik temperatury z 3m przewdem (ETF-144/99), instrukcję mntażu. ETI V ~ 50/60 Hz Max. bciążenie: 10A, 230 V ~ 50/60 Hz Regulatry Temperatury ETF-622 ETF-144/99 Mntaż: szyna DIN Zakres regulacji temperatury: Histereza regulwana: -10 C +50 C 0,3 6K Stpień chrny regulatra: IP 20 Sygnalizacja pracy: LED Temperatura pracy: Wymiary (wys. x szer. x głęb.): -20 C +50 C 86 x 36 x 58 mm Ilść mdułów: 3 Certyfikaty wyrbu: GOST-R Wyrób znakwany: ETF-622 Mntaż: na rurze Stpień chrny: IP 44 Temperatura pracy: ETF-144/99 Mntaż: Stpień chrny: IP 67 Temperatura pracy: -40 C +120 C pdłgwy lub na rurze -20 C +70 C 58

59 ul. K. Kamińskieg 4, Ożarów Mazwiecki telefn , fax Wydanie 11/2013 Grupa V5 ESG (PL) /13 0 A4 (1) y
