Czujnik Termoelektryczny

Transkrypt

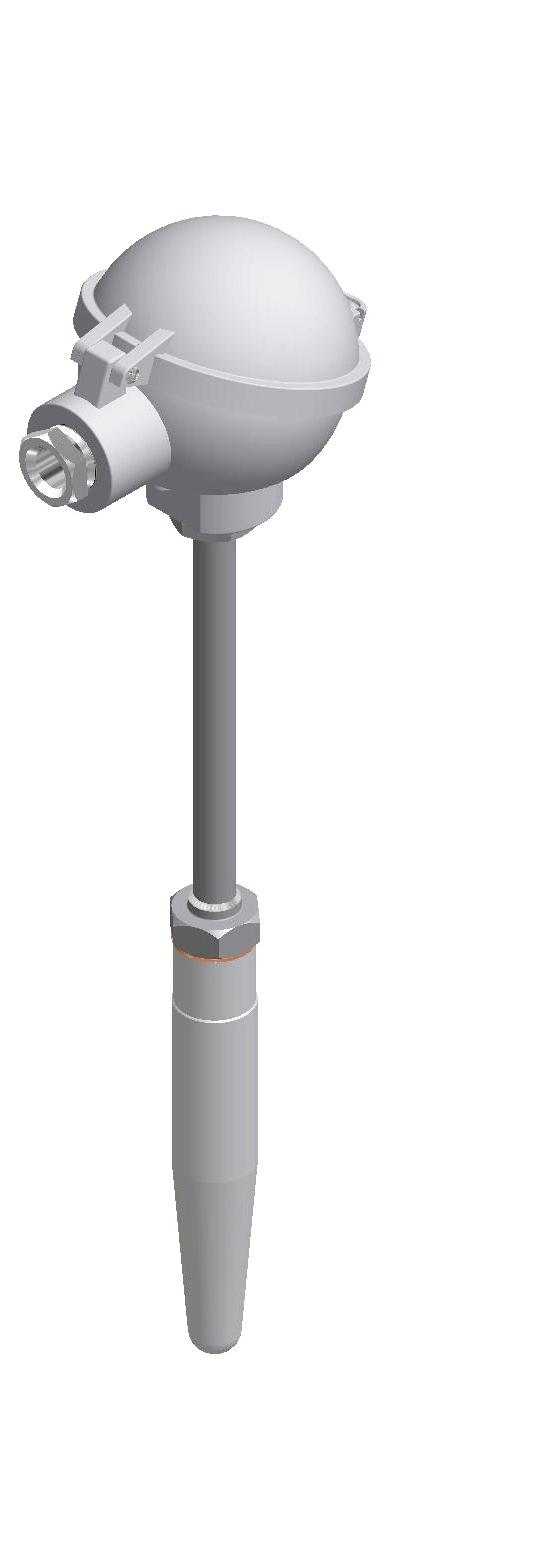

1 zujnik Termelektryczny z wymiennym wkładem pmiarwym, Karta katalgwa TT..SW, Edycja 2011/D Zastswanie Zakres pmiarwy: Pmiar temperatury cieczy i gazów dużym przepływie Instalacje prcesów technlgicznych we wszystkich gałęziach przemysłu Właściwści techniczne Sprężynujący wkład pmiarwy umżliwia pewny kntakt z słną Mżliwść mntażu przetwrnika temperatury w głwicy czujnika Opcjnalnie mntaż głwicy z lkalnym wyświetlaczem temperatury (patrz mdele TWR01H, DANWdieED) Opis zujnik składa się z wymienneg wkładu pmiarweg, wiercnej słny raz aluminiwej głwicy przyłączeniwej, w której istnieje mżliwść mntażu prgramwalneg przetwrnika temperatury z sygnałem wyjściwym 420 ma. Wkład pmiarwy stanwi element wymienny kmpletneg czujnika, c znaczne redukuje czas i kszty serwiswania aparatury pmiarwej na biekcie. Sprężynujące mcwanie wkładu pmiarweg zapewnia idealny jeg dcisk d dna słny prceswej, skraca t czas reakcji na zmiany temperatury i zwiększa dkładnść pmiaru raz pwduje zmniejszenie drgań własnych c przekłada się na uniknięcie uszkdzeń mechanicznych i elektrycznych. Długść zanurzeniwa, kształt i materiał słny raz głwica czujnika mgą być dbierane w zależnści d ptrzeb/wymagań aplikacji. Przetwrnik temperatury (Opcja) Przetwrnik pmiarwy mntwany jest wewnątrz głwicy przyłączeniwej czujnika. Istnieją dwie mżliwści mntażu: bezpśredni na wkładzie pmiarwym lub w pdwyższnej pkrywie głwicy. Zaletą drugieg rzwiązania jest łatwa wymiana standardweg wkładu z kstką zaciskwą bez ptrzeby demntażu przetwrnika, c znacznie skraca czas i kszty serwiswania czujnika raz zabezpiecza przewdy przyłączeniwe przed uszkdzeniami. Na życzenie klienta istnieje mżliwść mntażu dwóch przetwrników. zujnik z głwicą DANW i przetwrnikiem temperatury zujnik z głwicą NA Wyknania ATEX, EA Ex D zastswań w bszarach zagrżnych wybuchem dstępne są mdele iskrbezpieczne Exi raz gniszczelne Exd. Wyknania te psiadają certyfikat badania typu UE zgdnie z Dyrektywą 2014/4/UE (ATEX) raz EA Ex TRU 012/2011 (Eurazjatycka Unia elna). Iskrbezpieczne (Exi) Ogniszczelne (Exd) karta katalgwa XITT..SW karta katalgwa XDTT..SW Dalsze wersje Niniejsza karta katalgwa zawiera tylk mały wycinek naszeg prgramu dstaw czujników termelektrycznych z wymiennym wkładem pmiarwym. Inne wersje mgą być dstarczne na życzenie klienta. * inne materiały, patrz: "Materiały słn" 1

2 Wyknania ed 1 Głwica przyłączeniwa DAN 2 Przyłącze prceswe Osłna wyskciśnieniwa 4 Głwica przyłączeniwa DANW 5 Przetwrnik pmiarwy w 6 Wymienny wkład pmiarwy Ø 8.5* Ø 15* * inne parametry dstępne na życzenie klienta Rdzaje słn ciśnieniwych przeznacznych d wspawania Osłny wg PN79/M5857/05 Osłny wg DIN 476 M12x1.5 M14x1.5 M14x1.5 M18x1.5 Ø6 Ø9 Ø.5 Ø7 Ø.5 Ø Ø8.5 Ø15 Ø9 Ø12.5 Typ A Typ B Typ DS Typ D 2

3 Nminalne długści ( PN79/M5857/05 ) Nminalne długści ( DIN 476 ) Średnica słny Typ A Typ B Długść Długść wkładu w Średnica słny Typ Długść Długść wkładu w 100 mm 5 mm 275 mm D0S 115 mm 40 mm 290 mm 140 mm 15 mm D1S 140 mm 65 mm 15 mm 200 mm 65 mm 75 mm D4S 200 mm 65 mm 75 mm 260 mm 45 mm D5S 260 mm 1 mm 45 mm 140 mm 15 mm D1 140 mm 65 mm 15 mm 200 mm 65 mm 75 mm D4 200 mm 65 mm 75 mm D5 260 mm 1 mm 45 mm 260 mm 65 mm 45 mm 1 mm 45 mm iśnienie maksymalne Długść słny [mm] pwietrze Maksymalne ciśnienie [MPa] słna SW1 wda wartści wyliczne dla pwietrza przy prędkści 60 m/s i wdy 5 m/s 44 pwietrze 22 słna SW2 wda 44 Element dystanswy 165 Gwint M24x1.5 Ø12 Średnica słny Osłny wg PN Wymiar gwintu Osłny wg DIN 18h7 M12x1.5 M14x1.5 24h7 M14x1.5 M18x1.5

4 Niestandardwe długści W przypadku niestandardwych długści słn ciśnieniwych, długść wkładu pmiarweg ( w ), blicza się wg pniższeg wzru: Przykład: w = (dł. zanurzeniwa) 165 (dł. elementu dystansweg) 10 w = Dla =200 mm długść wkładu pmiarweg wynsi 75 mm. harakterystyka termelektryczna termpar typu J, K, N wg PNEN / IE 584 Temperatura Wartść pdstawwa Typ J Typ K Typ N mv mv mv Dpuszczalny błąd Klasa 1 Klasa 2 ±1.5 ±2.5 ±1.5 ±2.5 ±1.5 ±2.5 ±1.6 ±.0 ±2.0 ±.7 ±2.4 ±4.5 ±2.8 ±5.2 Tlerancje błędów Nrma PNEN kreśla wzry bliczania dpuszczalnych błędów pmiarwych. Więcej infrmacji w gólnej karcie dtyczącej czujników termelektrycznych. Typ J ( FeuNi ) Typ K ( NirNi ), Typ N ( NirSiNiSi ) Klasa Zakres temperatury Dpuszczalny błąd Klasa Zakres temperatury Dpuszczalny błąd ± ± ± x t ± x t ± ± ± x t ± x t zas reakcji na zmianę temperatury Próba w mieszanej wdzie 0.4 m/s ( zgdnie z DIN EN ), przy zmianie temperatury z 2 d. Badania przeprwadzn dla termpar ze spiną dizlwaną d budwy ( SO, SOB ). Średnica słny zas reakcji Długść =65 mm Długść =1 mm Ø 18h7 Ø 24h7 t50 t90 t50 t s 19 s 18 s 50 s 7.5 s 19 s 16 s 46 s 4

5 Króćce d wspawania w rurciąg T4 T5 D D 2 d 0 d 1 d d0.5 H h 50 0 XXX 15 0 d D D 1 Typ króćca d 0 Wymiary [ mm ] Typ Wymiary [ mm ] d króćca 1 D 2 D d D 1 h H d d 1 D T4 18 Ø18h8 Ø14 Ø28 Ø0 Ø12 Ø T5 18 T4 24 Ø24h8 Ø20 Ø4 Ø8 Ø18 Ø T5 24 Ø18H7 Ø24H7 Ø22 Ø28 Ø40 Ø50 Rdzaje głwic przyłączeniwych Niniejszy czujnik mże być wypsażny w jedną z pniższych głwic przyłączeniwych. W celu uzyskania więcej infrmacji na temat głwic przyłączeniwych zbacz dział "Akcesria". Ø 72 Ø 68 Ø 8 Ø 8 Ø 82 Ø Typ B Typ NA Typ DAN Typ DANW Typ KNE Typ BEG (stal kwasdprna) 5

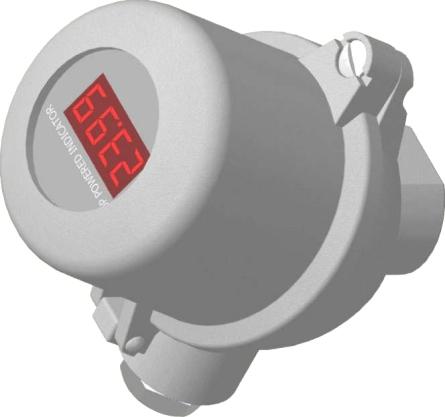

6 Głwica przyłączeniwa DANWdie z lkalnym wyświetlaczem ED Wyświetlacz mntwany w pkrywie głwicy z kienkiem umżliwia lkalną wizualizację mierznej temperatury. 4 cyfry wyskści 9.5 mm zapewniają czytelny dczyt wartści. Prgramwanie zakresu dbywa się za pmcą trzech przycisków umieszcznych na tylnym panelu. D prawidłweg działania niezbędny jest przetwrnik temperatury 4..20mA mntwany bezpśredni na wkładzie pmiarwym. Współpracuje również z przetwrnikami z prtkłem HART. Parametry wyświetlacza Napięcie zasilania, D V Spadek napięcia 10.5 VD Stpień chrny: budwa/zaciski IP 68 / IP00 Izlacja galwaniczna wej./wyj. 2.0 kva Wibracje IE g / Hz Prąd czujnika nm. 0.2 ma Wyjście prądwe: Zakres sygnału ma zas dświeżania 1 s Rezystancja bciążenia < (Uzasil.10.5)/ Typ czujnika K, J, T, E N S, B, R Dkładnść 0.5 lub 0.08% 1.0 lub 0.08% 2.0 lub 0.08% Sygnalizacja błędu czujnika:.8 ma Spełnine wymgi nrm: EM 89/6/EE, emisja i dprnść: GB/T zgdne z IE :1995 Schemat płączeń biegun ddatni Wyknanie pjedyncze biegun ddatni Wyknanie pdwójne Wyknanie ptrójne biegun ddatni biegun ddatni biegun ddatni biegun ddatni 6

7 Kd zamówieniwy TT SW / Wyknanie czujnika Pjedynczy AP Pjedynczy, z przetwrnikiem ma APW Pjedynczy, z przetwrnikiem ma i lkalnym wyświetlaczem ED* 2 Pdwójny Ptrójny * mżliwe tylk z głwicą DANWdie Typ termelementu J Typ J ( FeuNi ) K Typ K ( NirNi ) xxx inny, należy kreślić Średnica słny prceswej 1 Ø 18h7 mm 2 Ø 24h7 mm Rdzaj zamknięcia głwicy 1 zamykana na wkręt zamykana na zatrzask Typ głwicy przyłączeniwej NA Typ NA Aluminium DAN Typ DAN Aluminium DANW Typ DANW Aluminium B Typ B Aluminium BEG Typ BEG Stal kwasdprna xxx inna, należy kreślić Materiał słny Stal kwasdprna 1H18N9T ( ) Stal kwasdprna H17N1M2T ( ) 1.75 Stal ktłwa 15HM ( 1.75 ) Stal ktłwa 10H2M ( ) xxx inny, należy kreślić Długść [mm] mm mm mm mm xxx inna, należy kreślić Długść elementu dystansweg ed [mm] 165 mm ( standard ) 0 0 mm xxx inna, należy kreślić Rdzaj spiny pmiarwej SO Spina dizlwana d słny SP Spina zwarta z słną SOB Spiny dizlwane d siebie i słny ( wyknanie pdwójne i ptrójne ) Klasa dkładnści 1 Klasa 1 wg PNEN Klasa 2 wg PNEN Zakres pmiarwy dla przetwrnika temperatury zakres wejściwy dla sygnału 4..20mA: xxx inny, należy kreślić Typ przetwrnika temperatury PR54AB Wyjście ma PR55A Wyjście ma, kmunikacja HART PR550A Wyjście Prfibus PA / Fundatin Fieldbus xxx inny, należy kreślić Przykład zamawiania zujnik temperatury TTKSW11DAN SO1 ( czujnik 1xK, głwica typu DAN zamykana na wkręt, słna, długść =200mm, długść elementu dystansweg ed=165mm, materiał słny , klasa 1 ). 7
