1 TRYTYT 2016 produktów

2 Firma TRYTYT to firma z długoletnią tradycją. Początkowo skupiała się tylko na działalności produkcyjnej. Od kilkunastu lat dynamicznie rozwija również działalność w zakresie handlu artykułami elektroinstalacyjnymi. Od początku istnienia, naszym podstawowym celem jest profesjonalna obsługa Klientów, poprzez oferowanie wyłącznie produktów i usług wysokiej jakości po cenie rynkowej - odpowiadającej ich jakości. Swoją działalność handlową prowadzimy pod hasłem TRYTYTKI ŁĄCZĄ WSZYSTKO. Wierzymy, że zawsze gdy sięgniecie po taki produkt, będziecie zadowoleni z jego jakości. Pragniemy, aby katalog naszych towarów, który trzymacie Państwo teraz w rękach, pomógł w znalezieniu poszukiwanego przez Was produktu lub informacji o nim, ułatwił wybór i pozwolił na dobranie odpowiednich parametrów dla pełnego zaspokojenia Waszych potrzeb. Mamy nadzieję, że spełni on również funkcję podręcznika, w którym znajdziecie Państwo podstawową wiedzę i niezbędną pomoc w Waszej codziennej pracy. W celu uzyskania bardziej szczegółowych informacji o nas i oferowanych przez nas produktach oraz ich właściwościach zachęcamy do odwiedzenia naszej, aktualizowanej na bieżąco witryny internetowej:

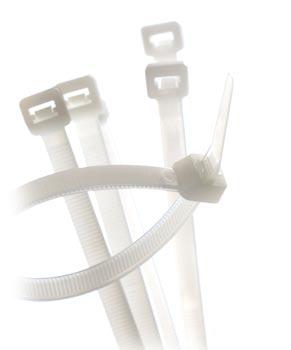

3 TRYTYTKI GT TRYTYTKI GT - standardowe opaski kablowe przeznaczone do spinania i szybkiego łączenia w wiązki kabli, przewodów, węży, rurek, mocowania tabliczek identyfikacyjnych itp. Do stosowania w pomieszczeniach zamkniętych. Wykonane z poliamidu 6.6 (wolnego od związku fosforu i kadmu) w kolorze naturalnym. Ich użycie nie wymaga stosowania żadnych narzędzi! Dostępne w wersji o szerokości od 2,4-9 mm oraz długości od 75 do 1168 mm. rozmiar dł. A /szer. B max. / min. średnica wiązki wytrzymałość na zerwanie [kg] GT-75MC 75x2,4 18/ GT-100MC 100x2,5 25/ GT-120MC 120x2,5 30/ GT-140MC 140x2,5 35/ GT-160MC 160x2,5 44/ GT-200MC 200x2,5 55/ GT-120IC 120x3,2 30/ GT-140IC 140x3,5 35/ GT-150IC 150x3,5 39/ GT-200IC 200x3,5 55/ GT-250IC 250x3,5 68/ GT-300IC 290x3,5 85/ GT-370IC 368x3,5 102/ GT-120STC 120x4,5 30/2, GT-160STC 160x4,5 42/2, GT-190STC 190x4,5 52/ GT-250STC 250x4,5 68/3, GT-300STC 300x4,5 89/3, GT-370ST 368x4,5 102/3, GT-430ST 432x4,5 125/3, GT-500ST 500x4,5 147/3, GT-200HD 200x7,5 55/ GT-300HD 300x7,5 88/ GT-370HD 380x7,5 110/ GT-430HD 450x7,5 133/ GT-530HD 540x7,5 166/ GT-770HD 780x9,0 236/ GT-830HD 812x9,0 246/ GT-1170HD 1168x9,0 360/ A materiał: poliamid 6.6, temperatura pracy: -40 C do +80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) B 3

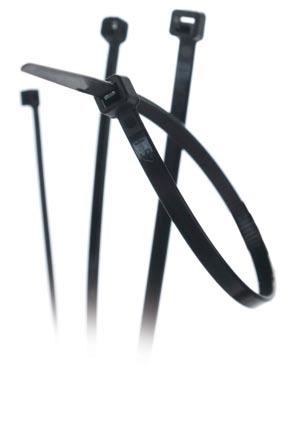

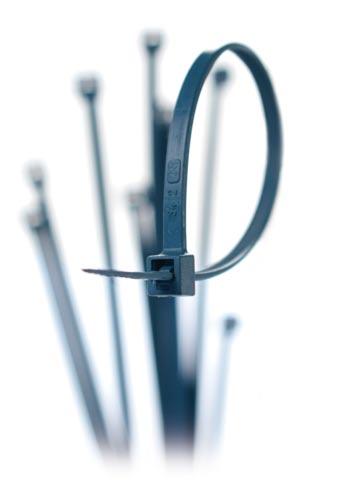

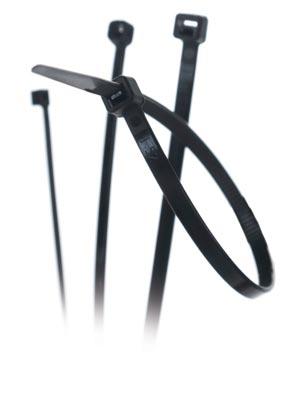

4 TRYTYTKI CV TRYTYTKI CV - opaski kablowe w kolorze czarnym o podwyższonej odporności na działanie promieni UV. Wykonane z poliamidu 6.6 zmodyfikowanego węglanem A, który w tym przypadku jest stabilizatorem klimatycznym. Dzięki temu można je stosować na zewnątrz pomieszczeń. Charakteryzują się zwiększoną odpornością na działanie czynników atmosferycznych, w tym promieniowanie słoneczne (ultrafioletowe). Najwyższą odporność UV - zapewnia TRYTYTKOM wykonanie ich z modyfikowanego poliamidu, który w porównaniu do materiału standardowego (po upływie około 1500 godzin ekspozycji na światło słoneczne traci wytrzymałość mechaniczną) zachowuje pełnię swoich właściwości mechanicznych w dłuższym okresie czasu. rozmiar dług. A/szer. B max. /min.średnica wiązki wytrzymałość na zerwanie [kg] CV-100MW 100x2,5 25/ CV-120MW 120x2,5 30/ CV-140MW 140x2,5 33/ CV-165MW 165x2,5 44/ CV-200MW 203x2,5 55/ CV-140IW 140x3,5 35/ CV-150IW 150x3,5 39/ CV-200IW 203x3,5 55/ CV-250IW 250x3,5 68/ CV-300IW 290x3,5 85/ CV-370IW 368x3,5 102/ CV-120STW 120x4,5 30/2, CV-160STW 160x4,5 42/2, CV-190STW 190x4,5 52/ CV-250STW 250x4,5 68/3, CV-300STW 300x4,5 89/3, CV-370STW 368x4,5 102/3, CV-430STW 432x4,5 125/3, CV-500STW 500x4,5 147/3, CV-200HW 200x7,5 55/ CV-300HW 300x7,5 88/ A B CV-370HW 380x7,5 110/ CV-430HW 450x7,5 133/ CV-530HW 550x7,5 166/ CV-770HW 780x9,0 236/ CV-830HW 812x9,0 246/ CV-1170HW 1168x9,0 360/ materiał: poliamid poliwęglan A (stabilizator klimatyczny), temperatura pracy: -40 C do +80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) 4

5 TRYTYTKI SGT TRYTYTKI SGT - w kolorze naturalnym produkowane przez jednego z najlepszych europejskich producentów opasek kablowych, firmę SapiSelco. Przeznaczone podobnie jak opaski GT do stosowania w pomieszczeniach zamkniętych. Wykonane z poliamidu 6.6 (wolnego od związku fosforu i kadmu). Przeznaczone są do mocowania, spinania i szybkiego łączenia: wiązek kabli, przewodów, węży, rurek, mocowania tabliczek identyfikacyjnych itp. Ich użycie nie wymaga stosowania żadnych narzędzi! Ząbkowany profil po przeprowadzeniu przez głowicę zaklinowuje się na stałe. Tak utworzona pętla nie daje się zluzować. Dostępne w wersji o szerokości od 2,5-9 mm oraz długości od 100 do 1220 mm. TRYTYTKI SAPISELCO posiadają liczne certyfikaty i dopuszczenia m.in. rozmiar dług. A/szer. B max. /min. średnica wiązki wytrzymałość na zerwanie [kg] SGT-100MC 100x2,5 25/ SGT-140MC 135x2,5 35/ SGT-160MC 160x2,5 44/ SGT-200MC 200x2,5 55/ SGT-140IC 140x3,5 35/ SGT-200IC 200x3,5 55/ SGT-250IC 250x3,5 68/ SGT-300IC 280x3,5 85/ SGT-370IC 360x3,5 102/ SGT-190STC 200x4,5 52/ SGT-250STC 250x4,5 68/3, SGT-280STC 280x4,5 76/3, SGT-370ST 360x4,5 102/3, SGT-430ST 430x4,5 125/3, SGT-200HD 200x7,5 55/ SGT-300HD 280x7,5 88/ SGT-370HD 360x7,5 110/ SGT-430HD 450x7,5 133/ SGT-530HD 540x7,5 166/ SGT-750HD 750x7,5 236/ SGT-770HD 780x9,0 236/ A B SGT-1170HD 1220x9,0 360/ materiał: poliamid 6.6, temperatura pracy: -40 C do +80 C (krótkotrwale do 105 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) 5

6 TRYTYTKI SCV TRYTYTKI SCV - w kolorze czarnym, produkowane przez jednego z najlepszych europejskich producentów opasek kablowych firmę SapiSelco. Wykonane z poliamidu 6.6 w kolorze czarnym (wolne od związków fosforu i kadmu). Przeznaczone są do mocowania, spinania i szybkiego łączenia: wiązek kabli, przewodów, węży, rurek, mocowania tabliczek identyfikacyjnych itp. Ich użycie nie wymaga stosowania żadnych narzędzi! Ząbkowany profil po przeprowadzeniu przez głowicę zaklinowuje się na stałe. Tak utworzona pętla nie daje się zluzować. Opaski przeznaczone do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych zaleca się stosowanie opasek odpornych na działanie promieni UV. Dostępne w wersji o szerokości od 2,5-9 mm oraz długości od 100 do 1220 mm. rozmiar dług. A/szer. B max. /min.średnica wiązki wytrzymałość na zerwanie [kg] TRYTYTKI SAPISELCO posiadają liczne certyfikaty i dopuszczenia m.in. SCV-100MW 100x2,5 25/ SCV-165MW 160x2,5 44/ SCV-200MW 200x2,5 55/ SCV-140IW 140x3,5 35/ SCV-200IW 200x3,5 55/ SCV-250IW 250x3,5 68/ SCV-300IW 280x3,5 85/ SCV-370IW 360x3,5 102/ SCV-190 STW 200x4,5 52/ SCV-250 STW 250x4,5 68/3, SCV-280 STW 280x4,5 74/3, SCV-370 STW 360x4,5 102/3, SCV-430 STW 430x4,5 125/3, SCV-200 HW 200x7,5 55/ SCV-300 HW 280x7,5 88/ SCV-370 HW 360x7,5 110/ SCV-430 HW 450x7,5 133/ A materiał: poliamid barwnik, temperatura pracy: -40 C do +80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: klasa V2 B SCV-530 HW 540x7,5 166/ SCV-750 HW 750x7,5 236/ SCV-770 HW 780x9,0 236/ SCV-1170 HW 1220x9,0 236/

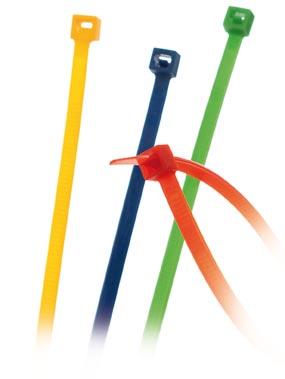

7 TRYTYTKI kolorowe SCK TRYTYTKI kolorowe SCK produkowane przez jednego z najlepszych europejskich producentów opasek kablowych, firmę SapiSelco. Przeznaczone podobnie jak opaski SGT do stosowania w pomieszczeniach zamkniętych. Wykonane są z poliamidu 6.6 (wolnego od związku fosforu i kadmu) w kolorach czerwonym, zielonym, żółtym oraz niebieskim w 4 rozmiarach 100x2,5, 140x3,5, 200x4,5 oraz 280x4,5. Trytytki te przeznaczone są głównie do mocowania, spinania i szybkiego łączenia: wiązek kabli, przewodów, węży, rurek, mocowania tabliczek identyfikacyjnych itp. Dzięki różnorodności kolorystycznej pozwalają również na łatwe oznaczenie spinanych elementów co ułatwia ich późniejszą identyfikację. Ich użycie nie wymaga stosowania żadnych narzędzi! Ząbkowany profil po przeprowadzeniu przez głowicę zaklinowuje się na stałe. Tak utworzona pętla nie daje się zluzować. A NOWOŚĆ B rozmiar dług. A/szer. B max. /min. średnica wiązki wytrzymałość na zerwanie [kg] kolor SCK-100MCB 100x2,5 25/1 11 niebieski 100 SCK-100MCR 100x2,5 25/1 11 czerwony 100 SCK-100MCY 100x2,5 25/1 11 żółty 100 SCK-100MCG 100x2,5 25/1 11 zielony 100 SCK-140ICB 140x3,5 35/2 20 niebieski 100 SCK-140ICR 140x3,5 35/2 20 czerwony 100 SCK-140ICY 140x3,5 35/2 20 żółty 100 SCK-140ICG 140x3,5 35/2 20 zielony 100 SCK-190STB 190x4,5 52/3 28 niebieski 100 SCK-190STR 190x4,5 52/3 28 czerwony 100 SCK-190STY 190x4,5 52/3 28 żółty 100 SCK-190STG 190x4,5 52/3 28 zielony 100 SCK-280STB 280x4,5 76/3,5 28 niebieski 100 SCK-280STR 280x4,5 76/3,5 28 czerwony 100 SCK-280STY 280x4,5 76/3,5 28 żółty 100 SCK-280STG 280x4,5 76/3,5 28 zielony 100 materiał: poliamid barwnik, temperatura pracy: -40 C do +80 C (krótkotrwale do 105 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) 7

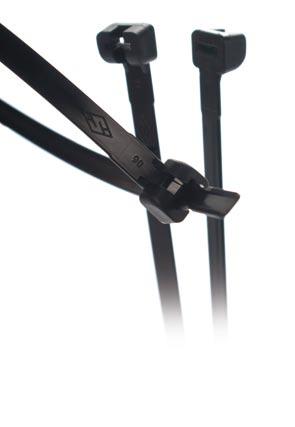

8 TRYTYTKI z metalowym ząbkiem MET TRYTYTKI MET- z metalowym ząbkiem, o podwyższonej wytrzymałości na zerwanie. Opaski tego u posiadają ząbek wykonany ze stali nierdzewnej (z dodatkiem molibdenu). Zmieniona jest również konstrukcja samej opaski, której powierzchnia jest gładka. Zapewnia to maksymalną wytrzymałość mechaniczną oraz najwyższą odporność przed działaniem korozji. Wytrzymałość na zerwanie w przypadku tego u opasek zwiększa się niemal dwukrotnie względem zwykłych TRYTYTEK. Ponadto opaski u MET są o około 30% bardziej wytrzymałe na oddziaływanie niskich temperatur. A B kolor naturalny kolor czarny rozmiar dług. A/szer. B max średnica wiązki wytrzymałość na zerwanie [kg] MET-100MC MET-100MW 100x2, MET-200MC MET-200MW 200x2, MET-140IC MET-140IW 140x3, MET-200IC MET-200IW 200x3, MET-280IC MET-280IW 280x3, MET-190STC MET-190STW 186x4, MET-300STC MET-300STW 290x4, MET-370ST MET-370STW 360x4, MET-370HD MET-370HW 360x7, materiał: poliamid 6.6, temperatura pracy: -25 C do +65 C, temperatura montażu: -5 C do +45 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: klasa V2 8

9 TRYTYTKI wykrywane przez detektor metali EDET TRYTYTKI EDET - wykrywane przez detektor metalu przeznaczone do stosowania wszędzie tam gdzie zachodzi konieczność wyeliminowania ryzyka zanieczyszczenia, w trakcie procesu wytwarzania np. produktów spożywczych lub farmaceutycznych, elementami wchodzącymi w skład linii produkcyjnych itp. Opaska wykrywalna wykonana jest z poliamidu z domieszką opiłków metalu (tlenków metalu), które nadają jej bladoniebieskiego koloru. W przemyśle spożywczym lub farmaceutycznym stosuje się je również do zamykania woreczków, pojemników lecz jedynie w wypadku braku bezpośredniego kontaktu z zawartością opakowania. Opaska nie jest przeznaczona do bezpośredniego kontaktu z żywnością lub farmaceutykami. Na zamówienie dostępne również inne rozmiary. A B rozmiar dług. A/szer. B max. /min. średnica wiązki kolor wytrzymałość na zerwanie [kg] EDET-100MC 98x2,5 16/1 stalowoniebieski EDET-140IC 140x3,5 28/1 stalowoniebieski EDET-200IC 200x3,5 39/2 stalowoniebieski EDET-200STC 200x4,5 39/3 stalowoniebieski EDET-290STC 290x4,5 55/3,5 stalowoniebieski EDET-360ST 360x4,5 88/3,5 stalowoniebieski EDET-360HD 360x7,5 88/4 stalowoniebieski materiał: poliamid 6.6 z domieszką tlenków metali, temperatura pracy: -25 C do +65 C, temperatura montażu: -10 C do +50 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: klasa HB 9

10 TRYTYTKI perforowane wielokrotnego użytku OTWP COL Dzięki perforowanej powierzchni Trytytki OTWP znajdą zastosowanie wszędzie tam, gdzie istnieje konieczność zamocowania wiązki do podłoża lub powieszenia jej. Dodatkowo każdą, tak zamocowaną wiązkę można uwolnić poprzez zwolnienie zatrzasku umieszczonego w głowicy co powoduje otwarcie opaski i umożliwia jej powtórne użycie. Opaski te występują wyłącznie w kolorze czarnym. Dźwigienka zatrzaskowa ułożona jest wzdłużnie, co zabezpiecza przed przypadkowym otwarciem zamka a jednocześnie ułatwia użytkownikowi uwolnienie wiązki. A B rozmiar dług. A/szer. B max. średnica wiązki kolor wytrzymałość na zerwanie [kg] OTWP-200HW 200x10 50 czarny OTWP-300HW 280x10 75 czarny OTWP-370HW 385x czarny NOWOŚĆ materiał: poliamid 6.6, kolor: czarny, UV odporne, bezhalogenowe zgodne z normą: UL 94V-2 temperatura pracy: -40 O C do +85 O C średnica otworu: 3,5mm Opaski COL to Trytytki z zewnętrznym ząbkowaniem oraz zamkiem o niskim profilu. Najważniejszą cechą tych opasek jest wykonanie ich z materiału wysoce odpornego na działanie promieniowania UV. Zalecane do zastosowań zewnętrznych, włączając wymagania przemysłu stoczniowego. W porównaniu do opasek wykonanych z poliamidu 6.6 są one znacznie bardziej elastyczne niemniej jednak nie są samogasnące. W mniejszym stopniu chłoną wodę z otoczenia niż opaski (S)GT oraz (S)CV. Dzięki specjalnej konstrukcji oraz niższemu profilowi zamka (pojedynczego lub podwójnego), opaski tego u pozwalają uzyskać okrągłą pętlę. Zaleca się stosowanie specjalnych kleszczy do zaciskania tego u opasek. Opaski COL są odporne na działanie m.in. rozpuszczalników, roztworów soli, wody morskiej, olejów, smarów, produktów petrochemicznych, mydła, detergentów i alkoholu. Nieodporne na działanie kwasów mineralnych i organicznych. rozmiar dług. A/szer. B max. średnica wiązki zamka kolor wytrzymałość na zerwanie [kg] opak. COL-175HD 175x6 40 pojedynczy czarny COL-360HD 360x9,0 95 podwójny czarny NOWOŚĆ materiał: poliamid 6.12, kolor: czarny, odporny na UV, zgodne z normą UL 94, HB temperatura montażu: -10 O C do +65 O C temperatura pracy: -40 O C do +65 O C

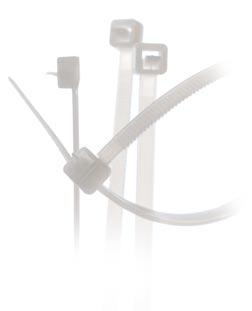

11 TRYTYTKI otwieralne OTW TRYTYTKI OTW - wielokrotnego użycia. Opaski OTW, znajdują zastosowanie tam, gdzie istnieje konieczność uwolnienia wiązki po uprzednim jej zaciśnięciu. Zwolnienie zatrzasku umieszczonego w głowicy powoduje otwarcie opaski i umożliwia jej powtórne użycie. Podobnie jak inne TRYTYTKI charakteryzują się znakomitą odpornością na oleje, smary, podstawowe rozpuszczalniki, starzenie i węglowodory aromatyczne. A B rozmiar dług. A/szer. B max. średnica wiązki kolor wytrzymałość na zerwanie [kg] OTW -100IC 100x3,6 25 naturalny OTW -150ST 150x4,7 39 naturalny OTW -200ST 200x4,7 55 naturalny OTW -300ST 300x4,8 88 naturalny OTW -370ST 370x4,8 102 naturalny Opaski HD w kolorze czarnym, mają dźwigienkę zatrzaskową ułożoną wzdłużnie, co zabezpiecza przed przypadkowym otwarciem zamka. A B rrozmiar dług. A/szer. B max. średnica wiązki kolor wytrzymałość na zerwanie [kg] OTW-150HD 150x7,6 35 czarny OTW-200HD 200x8,0 50 czarny materiał: poliamid 6.6, temperatura pracy: -40 C do +80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) OTW-300HD 300x8,0 80 czarny

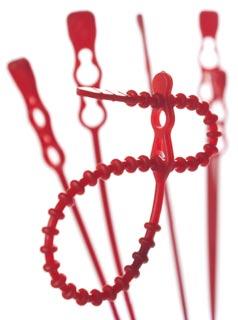

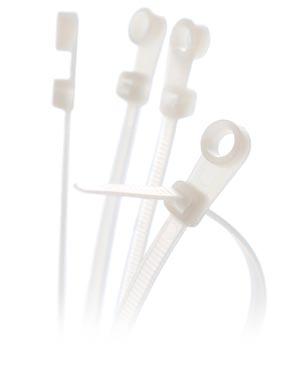

12 TRYTYTKI z otworem montażowym GTM kulkowe CLICK-TIE TRYTYTKI GTM - z oczkiem montażowym umożliwiającym przytwierdzanie opaski do podłoża. Opaski tego u znajdują zastosowanie, gdy chcemy szybko przymocować spinany TRYTYTKĄ przedmiot bezpośrednio do podłoża bez użycia dodatkowych elementów mocujących. Jest to standardowa TRYTYTKA w kolorze naturalnym wyposażona dodatkowo w głowicy zapinkowej w otwór pozwalający na szybkie i praktyczne przymocowanie spinanego elementu do paneli, deski, ściany przy pomocy gwoździa, wkrętu lub nitu. Można również potraktować otwór w głowicy jako uchwyt umożliwiający przewleczenie opaski przez drut lub sznur i zawieszenie jej w ten sposób wraz ze spinanym elementem. A D B rozmiar dług. A/szer. B max. średnica wiązki otwór pod wkręt D GTM-100MC 100x2,5 25 M3 (3,0 mm) 100 GTM-150IC 155x3,7 40 M5 (4,8 mm) 100 GTM-200ST 205x4,2 60 M5 (4,8 mm) 100 GTM-300ST 300x4,8 85 M5 (4,8 mm) 100 materiał: poliamid 6.6, temperatura pracy: -40 C do +80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) GTM-430HD 398x7,9 122 M6 (5,8 mm) 100 Opaski kulkowe Click Tie CLT to opaski wielokrotnego użytku wykonane z polipropylenu. Opaski te znajdują zastosowanie tam, gdzie istnieje konieczność powtórnego spięcia wiązki, wykonania podwójnej wiązki, zawieszenia wiązki kabli, czy też np. zawieszenia etykietki. rozmiar dług. A/szer. B wytrzymałość na zerwanie [kg] zakres średnic BORCLT 120x3,5 120x3, BORCLT 240x3,8 240x3,8 16, BORCLT 320x4,4 320x4,4 19, BORCLT 500x5,6 500x5, materiał: polipropylen, temperatura pracy: -40 C do +75 C

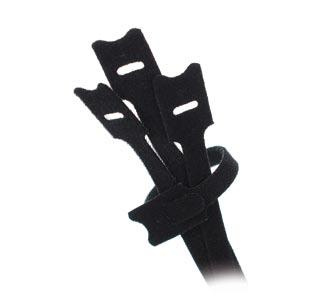

13 ZESTAWY kolorowe opaski CP rzepowe TOR TRYTYTKI w zestawach CP. Standardowe opaski GT, w różnych kolorach, pakowane w funkcjonalne zbiorcze pojemniki. A B rozmiar opaski : CP-500 ilość sztuk w opakowaniu kolor opaski rozmiar opaski materiał: poliamid 6.6, temperatura pracy: -40 C do + 80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) : CP-1000 ilość sztuk w opakowaniu kolor opaski 100x2,5 100 naturalny 100x2,5 100 naturalny 100x2,5 25 czerwony 100x2,5 100 czarny 100x2,5 25 niebieski 100x2,5 100 czerwony 100x2,5 25 żółty 100x2,5 100 niebieski 100x2,5 25 czarny 100x2,5 100 zielony 140x3,6 100 naturalny 100x2,5 100 żółty 140x3,6 100 czarny 100x2,5 100 szary 180x4,0 50 naturalny 100x2,5 100 fioletowy 180x4,0 50 czarny 100x2,5 100 pomarańczowy 100x2,5 100 żółty neon Opaski rzepowe TOR, wielokrotnego użytku. Wykonane z poliamidu oraz polipropylenu. Służą do mocowania: wiązek, przewodów telekomunikacyjnych oraz komputerowych. Szczególnie zaleca się ich stosowanie w przypadku krępowania przewodów światłowodowych oraz żył przewodów z miękką izolacją. Idealne rozwiązanie zarówno w zastosowaniach domowo-hobbistycznych, jak również w pełni profesjonalnych działaniach elektromonterskich. A B rozmiar dł. A/ szer. B max średnica wiązki kolor materiał: poliamid + polipropylen, temperatura pracy: -20 C do +75 C TOR200CZ 13x czarny 5 13

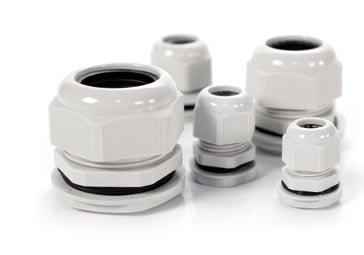

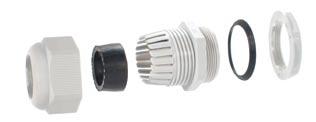

14 DŁAWICE PG Dławice PG przeznaczone do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych. Wykonane z poliamidu materiału odpornego na działanie czynników atmosferycznych, jednocześnie bardzo wytrzymałego, samogasnącego, wolnego od halogenów i fosforu. Dławice PG nie zawierają dodatków silikonowych. Specjalna konstrukcja dławicy zapobiega skręceniu się żył wewnątrz przewodu. Łatwe w montażu. Pozwalają na osiągnięcie stopnia ochrony IP 68 (co zostało potwierdzone certyfikatem z EZU). Oferowany oszereg umożliwia mocowanie kabli o średnicy od 3,5 mm do 44 mm. Oferowane w komplecie z uszczelką i nakrętką. Dławice kablowe z gwintem PG D1 D2 L1 L2 L3 B1 zakres średnic przewodów ilość w opak. PG-7 11,3 8,0 7,7 12,9 13,4 4,5 3, PG-9 14,0 10,7 7,7 13,8 14,7 6, PG-11 17,5 13,7 7,8 16,2 17,9 8, PG-13,5 18,8 15,3 8,7 16,9 18,8 11, PG-16 21,0 17,4 10,0 16,8 19,6 12, PG-21 27,1 23,9 10,4 18,5 23,8 15, PG-29 35,8 30,6 11,1 21,2 27,2 23, PG-36 45,4 38,0 15,3 23,8 29,9 32, PG-42 53,0 46,2 15,4 28,4 31,3 41, PG-48 56,5 48,8 15,6 25,3 31,4 44, L3 D1 L1 L2 B1 D2 materiał: poliamidu PVC, temperatura pracy: -40 C do + 85 C (krótkotrwale do +120 C) kolor: jasnoszary RAL

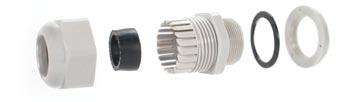

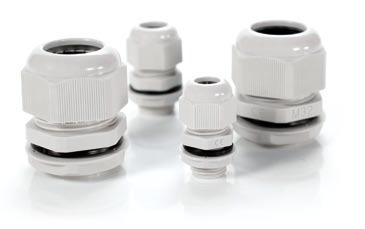

15 DŁAWICE z gwintem metrycznym MG Dławice MG (z gwintem metrycznym) przeznaczone do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych. Wykonane z poliamidu materiału odpornego na działanie czynników atmosferycznych, jednocześnie bardzo wytrzymałego, samogasnącego, wolnego od halogenów i fosforu. Dławice MG nie zawierają dodatków silikonowych. Specjalna konstrukcja dławicy zapobiega skręceniu się żył wewnątrz przewodu. Łatwe w montażu. Pozwalają na osiągnięcie stopnia ochrony IP 68 (co zostało potwierdzone certyfikatem z EZU). Oferowany oszereg umożliwia mocowanie kabli o średnicy od 3 mm do 44 mm. Oferowane w komplecie z uszczelką i nakrętką. Dławice kablowe z gwintem metrycznym MG D1 D2 B1 L1 L2 L3 zakres średnic kabli ilość w opak. MG-12 12,0 8,3 5,0 7,9 12,1 13,3 3,0-6,5 50 MG-16 16,0 10,9 9,6 14,4 14,4 16,7 5,0-10,0 50 MG-20 20,0 14,8 12,9 12,8 19,5 18,4 10,0-14,0 50 MG-25 25,0 18,5 16,5 13,9 19,5 22,3 13,0-18,0 50 MG-32 32,0 25,9 23,3 14,6 20,3 26,1 18,0-25,0 25 MG-40 40,0 31,4 30,6 17,7 23,4 31,9 22,0-32,0 10 MG-50 50,0 41,2 38,2 17,3 25,7 31,6 30,0-38,0 10 MG-63 63,0 54,1 42,4 18,6 26,2 32,6 34,0-44,0 5 L3 D1 L1 L2 B1 D2 materiał: poliamidu PVC, temperatura pracy: -40 C do + 85 C (krótkotrwale do +120 C) kolor: jasnoszary RAL

16 DŁAWICE w kolorze czarnym PGB Dławice PGB przeznaczone do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych. Wykonane z poliamidu materiału odpornego na działanie czynników atmosferycznych, jednocześnie bardzo wytrzymałego, samogasnącego, wolnego od halogenów i fosforu. Dławice PGB nie zawierają dodatków silikonowych. Specjalna konstrukcja dławicy zapobiega skręceniu się żył wewnątrz przewodu. Łatwe w montażu. Pozwalają na osiągnięcie stopnia ochrony IP 68 (co zostało potwierdzone certyfikatem z EZU). Oferowany oszereg umożliwia mocowanie kabli o średnicy od 3,5 mm do 44 mm. Oferowane w komplecie z uszczelką i nakrętką. Dławice kablowe z gwintem PGB D1 D2 L1 L2 L3 B1 zakres średnic przewodów PG-7B 11,3 8,0 7,7 12,9 13,4 4,5 3, PG-9B 14,0 10,7 7,7 13,8 14,7 6, PG-11B 17,5 13,7 7,8 16,2 17,9 8, PG-13,5B 18,8 15,3 8,7 16,9 18,8 11, PG-16B 21,0 17,4 10,0 16,8 19,6 12, L3 D1 L1 L2 B1 D2 materiał: poliamidu PVC, temperatura pracy: -40 C do + 85 C (krótkotrwale do +120 C) kolor: czarny 16

17 Dławice kablowe z odgiętką elastyczną MGEO zaślepki ZDK Dławice kablowe z odgiętką elastyczną. Wysokiej jakości dławice kablowe mające na celu ochronę przewodów przed załamywaniem w bezpośredniej bliskości dławicy kablowej. średnica otworu skok gwintu rozmiary D B1 L1 L2 L3 zakres dławienia przewodów MGEO ,25 8,3 6,9 7,9 19,6 53,3 3-6,5 10 MGEO ,5 10,9 10,5 15,5 23,4 74, MGEO ,5 15,0 14,0 15,0 28,5 96, MGEO ,5 18,6 18,4 15,2 29,4 111, materiał: poliamid 66, temperatura pracy: -40 C do +85 C, kolor: jasnoszary, zgodne z UL 94V-2, zgodne z EN-50262:02 Zaślepki do dławic kablowych. Służą do tymczasowego, szybkiego i estetycznego zaślepienia otworów w dławicach kablowych. Tworzą pewną ochronę otworów wypustowych dławic kablowych, uniemożliwiając dostanie się do wnętrza wszelkiego rodzaju nieczystościom. dla dławic rozmiary A B C B ZDK-6 PG-7/PG9 MG-12 6,0 10,2 15,5 10 ZDK-9 PG-11/PG13,5 MG-16 9,5 15,6 15,5 10 ZDK-13 PG-16 MG-20 13,5 19,6 16,5 10 ZDK-17 PG-21 MG-25 17,5 24,4 17,0 10 ZDK-24 PG-29 MG-32 24,5 32,5 17,5 10 ZDK-31 PG-36 MG-40 31,5 41,5 18,0 5 C ZDK-38 PG-42 MG-50 38,9 47,2 18,0 5 ZDK-41 PG-48 MG-63 43,5 52,5 19,0 5 A materiał: poliamid 6.6 kolor: czarny 17

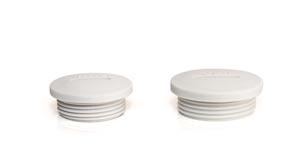

18 zaślepki do otworów ZMG ZPG Zaślepki do otworów. Służą do trwałego lub tymczasowego zaślepienia otworów z gwintem PG lub metrycznym we wszelkiego rodzaju obudowach, puszkach elektroinstalacyjnych itp. Dokręcane śrubokrętem płaskim. rozmiar gwintu rozmiary A B C D ZMG-12 M12 x 1,5 11,7 15,0 10,0 6,0 10 ZMG-16 M16 x 1,5 15,7 20,0 10,5 6,0 10 ZMG-20 M20 x 1,5 19,9 24,0 10,5 6,0 10 ZMG-25 M25 x 1,5 24,7 29,7 12,8 7,8 10 ZMG-32 M32 x 1,5 31,7 36,6 13,3 7,8 10 ZMG-40 M40 x 1,5 39,9 45,8 13,4 7,8 5 ZMG-50 M50 x 1,5 49,4 55,5 16,2 9,8 5 ZMG-63 M63 x 1,5 62,4 69,3 17,5 11,8 5 rozmiar gwintu rozmiary A B C D ZPG-7 PG 7 12,2 14,8 10,0 6,0 10 ZPG-9 PG 9 15,1 18,7 10,4 6,0 10 ZPG-11 PG 11 18,5 21,7 10,4 6,0 10 ZPG-13,5 PG 13,5 20,3 23,7 10,3 6,0 10 ZPG-16 PG 16 22,3 27,0 10,3 6,0 10 ZPG-21 PG 21 28,2 32,8 12,8 7,8 10 ZPG-29 PG 29 37,0 44,1 13,3 7,8 10 ZPG-36 PG 36 47,0 52,6 13,7 7,7 5 ZPG-42 PG 42 54,0 59,5 16,3 9,6 5 ZPG-48 PG 48 59,6 64,2 18,0 11,8 5 materiał: poliamid 6.6, temperatura pracy: -40 C do +85 C, kolor: jasnoszary, grubość blachy: 0,8-3,2 mm, zgodność: UL 94V-2 18

19 DŁAWICE metalowe MPG MMG Dławice matalowe przeznaczone są do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych w instalacjach przemysłowych. Szczególnie tam gdzie wymagane jest zapewnienie wysokiej odporności mechanicznej i stabilności chemicznej. Najczęściej stosowane w przemyśle chemicznym, produkcji urządzeń pomiarowych itp. Dławice kablowe metalowe z gwintem PG Łatwe w montażu. Pozwalają na osiągnięcie stopnia ochrony IP 68. Oferowany oszereg umożliwia mocowanie kabli o średnicy od 3 mm do 52 mm. Zgodne z normami CE, RoHS oraz REACH gwint AG zakres średnicy przewodów wewnętrzna średnica gwintu rozmiar otworu wymiar moment zerwania [Nm] GL H dławica nakrętka rozmiar klucza zbiorcze MPG-7 PG-7 3-6,5 12,5 12,5-12, MPG-9 PG ,2 15,2-15, MPG-11 PG ,6 18,6-18, /21 50 MPG-13,5 PG ,4 20,4-20, MPG-16 PG ,5 22,5-22, MPG-21 PG ,3 28,3-28, MPG-29 PG ,0-37, MPG-36 PG ,0-47, MPG-42 PG ,0-54, MPG-48 PG ,3 59,3-59, Dławice kablowe metalowe z gwintem metrycznym MG gwint AG zakres średnicy przewodów wewnętrzna średnica gwintu rozmiar otworu wymiar moment zerwania [Nm] GL H dławica nakrętka rozmiar klucza zbiorcze MMG-12 M12x1,5 3-6, , MMG-16 M16x1, , MMG-20 M20x1, , MMG-25 M25x1, , MMG-32 M32x1, , MMG-40 M40x1, , MMG-50 M50x1, , /55 5 MMG-63 M63x1, , /68 5 MMG-75 M75x2, , H GL materiał wykonania: mosiądz niklowany, wkładka z PA6, uszczelka oraz o-ring wykonana z NBR (kauczuk akrylonitrylo-butadienowy), temperatura pracy: -40 C do C (krótkotrwale do C) AG 19

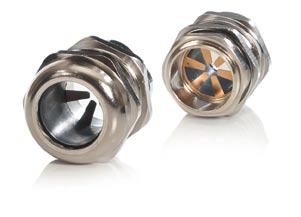

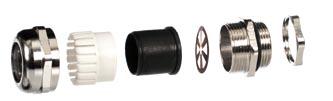

20 DŁAWICE metalowe - do przewodów ekranowanych - seria EMC Dławice kablowe do przewodów ekranowanych wykorzystywane są do uziemienia kabla z urządzeniem do którego jest on wprowadzony. Dławica ma również za zadanie uszczelnienie wejścia kabla do obudowy oraz zabezpiecza przed wyrwaniem kabla z urządzenia. Dławice MMG i MPG są łatwe w montażu, odporne na uszkodzenia mechaniczne oraz trudne warunki eksploatacyjne. Oferowane przez Trytyt dławice do kabli ekranowanych zapewniają stopień ochrony IP-68. Dławice serii EMC najczęściej znajdują zastosowanie w automatyce, sterowaniu, instalacjach elektrycznych, budowie maszyn i urządzeń, robotyce, produkcji pojazdów, przemyśle stoczniowym i kolejnictwie oraz prefabrykacji szaf sterowniczych. Dławice MMG i MPG - serii EMC są odporne na wodę, kurz, alkohole, rozpuszczalniki, sole, kwasy. gwint AG średnica przewodu wewnętrzny rozmiar gwintu średnica otworu rozmiary GL H moment zerwania [Nm] korpus nakrętka wielkość klucza ilość w opakowaniu zbiorczym [szt] MMG-12-EMC M12x1,5 3-6, , MMG-16-EMC M16x1, , MMG-20-EMC M20x1, , MMG-25-EMC M25x1, , /27 25 MMG-32-EMC M32x1, , MMG-40-EMC M40x1, , /45 10 MMG-50-EMC M50x1, , /55 5 MMG-63-EMC M63x1, , /68 5 gwint AG średnica przewodu wewnętrzny rozmiar gwintu średnica otworu rozmiary GL H moment zerwania [Nm] korpus nakrętka wielkość klucza ilość w opakowaniu zbiorczym [szt] MPG-7-EMC PG-7 3-6,5 12,5 12,5-12, MPG-9-EMC PG ,2 15,2-15, MPG-11-EMC PG ,6 18,6-18, /21 50 MPG-13,5-EMC PG-13, ,4 20,4-20, MPG-16-EMC PG ,5 22,5-22, MPG-21-EMC PG ,3 28,3-28, MPG-29-EMC PG ,0-37, NOWOŚĆ 20 materiał; korpus: mosiądz, niklowany wkładka zaciskowa: poliamid 6 uszczelka: NBR (kauczuk nitrylowy) O-ring: NBR (kauczuk nitrylowy) stopień ochrony: IP 68 temperatura pracy: od -40 C do +100 C, krótkotrwale do +120 C zgodność: EN 50262: 02

21 ADAPTER do dławic metalowych PMMG PMPG Adaptery (rozszerzenia) dławic mosiężnych są stosowane wszędzie tam gdzie wymagana jest zmiana przewodu z mniejszego na większy, a co za tym idzie zachodzi konieczność zamontowania większej dławicy w otworze przygotowanym uprzednio dla dławicy o mniejszym rozmiarze. Oferujemy adaptery dla dławic z gwintami w standardzie metrycznym PMMG oraz PG - PMPG. gwint rozmiar moment zewnętrzny wewnętrzny zerwania GL H D3 D1 D2 [Nm] PMMG M12x1,5 M16x1,5 6 8, PMMG M16x1,5 M20x1,5 6, PMMG M20x1,5 M25x1,5 7, PMMG M25x1,5 M32x1,5 8 11, PMMG M32x1,5 M40x1,5 9 12, PMMG M40x1,5 M50x1, PMMG M50x1,5 M63x1, gwint rozmiar moment zewnętrzny wewnętrzny zerwania GL H D3 D1 D2 [Nm] PMPG-7-9 PG 7 PG 9 6 8, PMPG-9-11 PG 9 PG 11 6,5 8, PMPG-11-13,5 PG 11 PG 13,5 6, PMPG-13,5-16 PG 13,5 PG 16 6,5 9, PMPG PG 16 PG 21 7, PMPG PG 21 PG , PMPG PG 29 PG , PMPG PG 36 PG PMPG PG 42 PG NOWOŚĆ materiał: mosiądz, niklowany materiał uszczelki: NBR (kauczuk nitrylowy) temperatura pracy: -40 C do +100 C krótkotrwale do +120 C 21

22 REDUKCJA do dławic metalowych RMMG RMPG Redukcja mosiężna do otworów dla dławic metalowych. Stosowana wszędzie tam gdzie wymagana jest zmiana zastosowania dławicy mniejszej względem pierwotnego otworu. Oferujemy redukcje z gwintami w standardzie metrycznym oraz PG. gwint rozmiary zewnętrzny D1 wewnętrzny D2 GL H D3 D4 moment zerwania [Nm] RMMG M16x1,5 M12x1,5 6 8, , RMMG M20x1,5 M16x1,5 6, , RMMG M25x1,5 M20x1,5 7, , RMMG M32x1,5 M25x1,5 8 11, , RMMG M40x1,5 M32x1,5 9 12, , RMMG M50x1,5 M40x1, , RMMG M63x1,5 M50x1, , gwint rozmiary zewnętrzny D1 wewnętrzny D2 GL H D3 D4 moment zerwania [Nm] RMPG-9-7 PG 9 PG 7 6 8, , RMPG-11-9 PG 11 PG 9 6,5 8, , RMPG-13,5-11 PG 13,5 PG 11 6, , RMPG-16-13,5 PG 16 PG 13,5 6,5 9, , RMPG PG 21 PG 16 7, , RMPG PG 29 PG , RMPG PG 36 PG , , RMPG PG 42 PG , RMPG PG 48 PG , NOWOŚĆ materiał: korpus mosiądz, niklowany uszczelka: NBR (kauczuk nitrylowy) temperatura pracy: -40 C do +100 C krótkotrwale do +120 C 22

23 DŁAWICE kablowe gumowe BDG schodkowe SPG Dławice gumowe BDG - przeznaczone są do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych. Tańsza alternatywa wobec dławic metalowych oraz z tworzywa sztucznego. Stopień ochrony: minimum IP30 kolor: czarny (B), biały (W), dławice w kolorze białym dostępne na zamówienie materiał: guma SBR+NR, temperatura pracy: -30 C C A D d L średnica otworu montażowego w blachach zakres średnic zewnetrznych przewodów/ kabli BDG 11B BDG 11W , , BDG 13B BDG 13W , BDG 16B BDG 16W , A D BDG 21B BDG 21W , BDG 29B BDG 29W , BDG 36B BDG 36W , L 2 BDG 42B BDG 42W , d BDG 48B BDG 48W , BDG 54B BDG 54W , BDG 67B BDG 67W , Dławice schodkowe SPG - wykonane z plastyfikowanego PVC służą do zapewnienia podstawowej szczelności oraz ochrony dla puszek instalacyjnych oraz domowych rozdzielni. dla kabla o średnicy średnica otworu montażowego w blachach SPG-16 3, SPG-21 3, materiał: plastyfikowane PVC SPG-29 3,

24 PRZEPUSTY gumowe TPGE Przepust gumowy TPGE to szybki i łatwy w montażu element do przeprowadzania kabli przez obudowy urządzeń itp. TPGE w razie potrzeby może służyć również jako zaślepka do otworu z funkcją przepustu. TPGE jako przepust zapewnia pyło- i wodoszczelność obudowy zgodną z IP67. Najczęściej stosowane w urządzeniach elektrycznych, hydraulicznych, środkach transportu, oprawach oświetleniowych itp. dla otworu o średnicy A średnica przewodu max grubość ścianki B rozmiary D H H1 kolor TPGE-PG-7 13,0 3,5-5 0, ,6 5,4 szary 50 TPGE-PG-9 16, ,8 10,3 szary 50 TPGE-PG-11 19, ,8 12,7 szary 50 TPGE-PG-16 23, ,6 14,7 szary 50 TPGE-PG-21 29, ,6 17,6 szary 25 TPGE-PG-29 38, ,5 20,0 szary 25 dla otworu o średnicy A średnica przewodu max grubość ścianki B rozmiary D H H1 kolor TPGE-M12 12, , ,8 5,6 szary 50 TPGE-M16 16, ,7 11,0 szary 50 TPGE-M20 20, ,5 20,0 13,4 szary 50 TPGE-M25 25, ,5 21,3 15,3 szary 50 TPGE-M32 32, ,5 24,6 18,6 szary 25 TPGE-M40 40, ,5 29,5 21,7 szary 25 TPGE-M50 50, ,5 34,8 25,0 szary 10 TPGE-M63 63, ,5 40,0 28,9 szary 5 1. Wciśnij przelotkę od zewnętrznej strony do wcześniej przygotowanego otworu w ściance. 2. Przeprowadź przewód przez przepust zaczynając od zewnętrznej strony. 3. Po wprowadzeniu przewodu do środka należy delikatnie pociągnąć przewód w przeciwnym kierunku, co spowoduje jego zaklinowanie. NOWOŚĆ materiał: EPDM kauczuk syntetyczny temperatura pracy: -40 C do +110 C szczelność: IP 67 kolor: szary normy: SEMKO odporność: EPDM - detergenty piorące, roztwory soli, ozon, utlenianie. 24

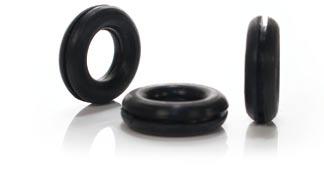

25 PRZEPUSTY gumowe TPGEL kablowe GH Przepust gumowy TPGEL zapewniający pyło- i wodoszczelność obudowy zgodną z IP67. Może być również wykorzystywany jako zaślepka otworu z funkcją przepustu kablowego. Umożliwia szybkie, wygodne i łatwe przeprowadzanie przewodów przez ścianki obudowy. Najczęściej stosowany w urządzeniach elektrycznych, hydraulicznych, środkach transportu, oprawach oświetleniowych itp. TPGE TPGEL dla otworu o średnicy A średnica przewodu max grubość ścianki B rozmiary D H H1 kolor TPGEL-M16 16, ,0 17,5 11,0 szary 50 TPGEL-M20 20, ,5 19,6 13,4 szary 50 TPGEL-M25 25, ,5 20,9 15,3 szary 50 NOWOŚĆ materiał: EPDM kauczuk syntetyczny temperatura pracy: -40 C do +110 C szczelność: IP 67 kolor: szary Przepusty kablowe GH - stanowią ochronę przewodów lub żył przewodów przed ostrymi krawędziami obudów metalowych, jak również zapewniają podstawowy stopień szczelności przestrzeniom, z których wyprowadzane są przewody. Zakres temperatury pracy umożliwa stosowania ich w większości projektowanych instalacji. GH 6 2 GH 7 -GH29 2 D d L średnica otworu A D d A D d A GH , GH ,5 10 GH , GH GH GH GH L materiał: guma SBR+NR, temperatura pracy: -30 C C L 25

26 PRZEPUSTY gumowe TPG Przepusty TPG to prosty w swej budowie produkt zapewniający stopień szczelności IP-67, jednocześnie, łatwy i szybki w montażu. Przepust składa się z kołnierza, który ściśle przylega do kabla, nie ogranicza jego ruchu, a jednocześnie zapewnia utrzymanie pyło- i wodoszczelności. Przepusty TPG znajdują zastosowanie w urządzeniach elektrycznych, przejściach kabli przez blaszane ścianki obudów oraz wszędzie tam, gdzie zachodzi potrzeba zabezpieczenia przewodów przed przetarciem, przy jednoczesnym zapewnieniu szczelności urządzenia. Mogą one być stosowane również jako zatyczki przed przyszłym montażem. Kabel przeprowadzany przez TPG może wychodzić z urządzenia również pod lekkim kątem. dla otworu o średnicy A średnica przewodu max grubość ścianki B rozmiary D D1 H H1 H2 kolor TPG-M16-GR 16, ,5-3,0 23, ,8 szary 50 TPG-M20-GR 20, ,5-3,0 27, ,8 szary 50 TPG-M25-GR 25, ,5-3,5 32, ,8 szary 50 TPG-M32-GR 32, ,5-4,5 39, ,8 szary Wciśnij przelotkę od zewnętrznej strony do wcześniej przygotowanego otworu w ściance. 2. Przeprowadź przewód przez przepust zaczynając od zewnętrznej strony. 3. Po wprowadzeniu przewodu należy delikatnie pociągnąć go w przeciwnym kierunku, co spowoduje jego zaklinowanie. NOWOŚĆ materiał: elastomer termoplastyczny (TPE) bezhalogenowy temperatura pracy: od -50 C do +125 C stopień ochrony: IP 67 kolor: szary (RAL 7035) zgodność z normami: EN 60529:1991+A1, EMKO-TUI (03-SEC) FI001 / 84 26

27 PRZEPUSTY gumowe TPGC Przepust/zaślepka gumowa TPGC zapewnia pyłoi wodoszczelność obudowy zgodną z IP67. Może być wykorzystywana jako zaślepka otworu z funkcją przepustu kablowego. Umożliwia szybkie, wygodne i łatwe przeprowadzanie przewodów przez ścianki obudowy. Zabezpiecza kable przed wyrwaniem z urządzenia. Do montażu zaślepek nie są wymagane jakiekolwiek narzędzia. Najczęściej montowane w obudowach rozdzielni, urządzeń elektrycznych itp. dla otworu o średnicy A średnica przewodu max grubość ścianki B rozmiary D D1 H H1 kolor TPGC-M20 20, ,5 4,0 29,3-34,5 szary 50 TPGC-M25 25, ,7 5,0 34,3-40,0 szary Wciśnij przelotkę do wcześniej przygotowanego otworu od wewnętrznej strony obudowy. 2. Przeprowadź przewód przez przepust zaczynając od zewnętrznej strony urządzenia. 3. Ten dwustopniowy montaż oszczędza do 90% czasu względem innych sposobów wyprowadzania przewodów na zewnątrz obudowy urządzenia. NOWOŚĆ materiał: elastomer termoplastyczny (TPE), wolne od halogenów temperatura pracy: -20 C do +125 stopień szczelności: IP67 kolor: szary (RAL 7035) zgodność: EN 60529:1991+A1, EMKO-TUI (03-SEC) FI001/84 27

28 DŁAWICE UCHWYTY wbijane do mocowania przewodów okrągłych UWO płaskich UWP Uchwyty wbijane do przewodów okrągłych (UWO) lub płaskich (UWP). Stosowane są zazwyczaj do mocowania przewodów do ścian lub podłóg. Szczególnie często wykorzystywane jako uchwyt przytrzymujący przewód na ścianie podczas nakładania tynków, płyt gipspwych lub podczas wykonywania wylewek, podłóg itp. maksymalna średnica rozmiar d rozmiar L rozmiar l rozmiar wiertła do wykonania otworu pod uchwyt kolor UWO-6 Ø Ø 5 biały 100 UWO-8 Ø Ø 6/7 biały 100 d L UWO-10 Ø Ø 6/7 biały 100 UWO-12 Ø Ø 7/9 biały 50 L UWO-14 Ø Ø 7/9 biały 50 d UWO-16 Ø Ø 7/9 biały 50 UWO-18 Ø Ø 7/9 biały 50 l UWO-20 Ø Ø 7/9 biały 50 przewodu rozmiar d rozmiar L rozmiar l rozmiar wiertła do wykonania otworu pod uchwyt kolor L UWP-2 YDYp 3x1, Ø 6/7 biały 100 UWP-3 YDYp 3x1,5, 3x2, Ø 6/7 biały 100 UWP-4 YDYp 4x1,5, 4x2, Ø 6/7 biały 100 UWP-5 YDYp 5x1,5, 5x2, Ø 6/7 biały 100 UWP-6 YDYp 5x4, 5x Ø 8 biały 50 d l materiał: polipropylen 28

29 UCHWYTY wbijane do mocowania przewodów UWT UWH Uchwyty UWT do przewodów płaskich. Służą do układania tras kablowych, umożliwiają poprowadzenie i zamocowanie równolegle dwóch przewodów płaskich, stosowany również do wykonywania tzw. odejść od puszek. L l A a przewodu rozmiar A rozmiar a rozmiar L rozmiar l rozmiar wiertła do wykonania otworu pod uchwyt kolor UWT-1 2 x YDYp (2x2,5) lub YDYp (3x1,0) dla odejść od puszek Ø 6/7 biały 100 materiał: polipropylen UWT-2 3 x YDYp (2x2,5) lub YDYp (3x1,0) dla odejść od puszek Ø 6/7 biały 100 Uchwyt UWH hakowy do przewodów okrągłych lub płaskich używany alternatywnie do uchwytów kablowych u flop, stosowany wszędzie tam gdzie nie ma możliwości zamocowania uchwytu przy pomocy hartowanego gwoździa ale istnieje możliwość wywiercenia otworu. W przypadku u UWH-3 specjalnie zaprojektowany system ząbków umożliwia mocowanie przewodów w cegłach ceramicznych u dziurawka. L b d UWH-10, UWH-16 przewodu rozmiar d rozmiar L rozmiar b rozmiar wiertła do wykonania otworu pod uchwyt kolor UWH-10 UWH-16 YDY (2x1,0), YDY (2x1,5), YDY (2x2,5), YDY (3x1,0), YDY (3x1,5), YDY (3x2,5), YDY (4x1,0) YDY (3x6,0), YDY (4x4,0), YDY (4x6,0), YDY (5x2,5) YDY (5x4,0) Ø 5 biały Ø 6 biały 100 d L UWH-3 UWH-3 YDYp (2x1,5), YDYp (3x1,5), YDYp (4x1,5), YDYp (3x2,5), Ø 5 biały 100 materiał: polipropylen 29

30 UCHWYTY WBIJANE z opaską do mocowania przewodów UPK z kołkiem szybkiego montażu do mocowania przewodów UPO UPP Uchwyt UPK to opaska kablowa z kołkiem szybkiego montażu. Składa się z opaski zaciskowej za pomocą której można spinać, mocować przedmioty oraz kołka rozporowego, umożliwającego przytwierdzenie mocowanego przemiotu do podłoża. Uchwyt ten wykorzystywany jest zazwyczaj do mocowania pojedynczych przewodów, wiązek przewodów lub rurek z tworzywa sztucznego. a b c rozmiar a rozmiar b rozmiar c rozmiar wiertła do wykonania otworu pod uchwyt kolor UPK Ø 6 biały 50 UPK Ø 8 biały 50 UPK Ø 10 biały 50 materiał: polipropylen Uchwyty z gwoździo-wkrętem do mocowania przewodów okrągłych UPo lub płaskich UPp. Składają się z uchwytu oraz gwoździo-wkręta, który mocuje całość do podłoża. maksymalna średnica/wysokość mocowanego przedmiotu rozmiar d rozmiar L rozmiar a rozmiar wiertła do wykonania otworu pod uchwyt kolor L L UPo Ø Ø 6 biały 50 d a d a UPp Ø 6 biały 50 materiał: polipropylen + stal hartowana 30

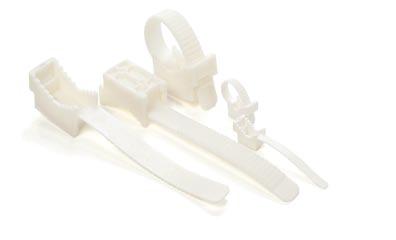

31 UCHWYTY do mocowania przewodów UP wbijane CH Uchwyt paskowy UP składa się z paska o ząbkowanym profilu oraz siodełka mocującego. Służy do mocowania zarówno przewodów, jak również rurek z tworzywa sztucznego. Mocowanie odbywa się poprzez osadzenie na siodełku mocowanego przedmiotu i przymocowanie go za pomocą ząbkowanego paska. d L b l a maksymalna średnica spinanej wiązki opaska dł. L/szer. l podstawka dł. a/szer. b rozmiar wiertła do wykonania otworu pod uchwyt d kolor UP-22 Ø 22 65x9 26x14 biały 100 UP-30 Ø 30 90x12 32x20 biały 100 UP-50 Ø x21 60x30 Ø 8 lub Ø 10 w zależności od biały 10 UP-22UV Ø 22 65x9 26x14 zastosowanego kołka rozporowego czarny 100 materiał: polipropylen UP-30UV Ø 30 90x12 32x20 czarny 100 UP-50UV Ø x21 60x30 czarny 10 Uchwyt wbijany CH samogasnący, wolny od halogenów. Stosowany w miejscach gdzie wymagany jest szybki, prosty i pewny montaż wiązek przewodów, rur i innch elementów do ścian, paneli czy desek. Zamocowanie następuje poprzez wbicie młotkiem uchwytu w uprzednio wykonany otwór, a następnie przewleczenie przez uchwyt trytytki, którą spinamy przedmiot. Kolor czarny zapewnia zwiększoną żywotność, także w bardziej agresywnym środowisku na zewnątrz pomieszczeń. Typ CH-9 zapewnia odstęp pomiędzy spinanym elementem a powierzchnią, do której jest on mocowany, chroniąc w ten sposób przed bezpośrednim kontaktem elementu z podłożem. CH-8 L2 W CH-9 H1 L1 H H H1 W L2 otwór na opaskę TRYTYTKĘ L1 CH-8 37,0 6,3 10,0 12,5 do 9,5 (HD) 100 materiał: poliamid 6.6, samogasnący (spełnia wymagania UL 94V-2), wolny od halogenów. temperatura pracy: -40 C do +85 C. CH-9 36,2 13,0 10,0 12,5 do 9,5 (HD)

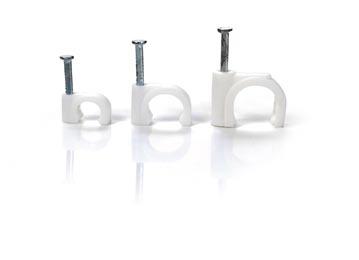

32 UCHWYT do przewodów okrągłych FLOP O Uchwyty kablowe z gwoździem u FLOP O dla przewodów okrągłych. Przeznaczone są do mocowania przewodów lub poszczególnych żył kabla do podłoża za pomocą gwoździa. Mocowanie odbywa się poprzez wbicie hartowanego gwoździa do podłoża. Uchwyty tego u stosuje się wtedy gdy zachodzi konieczność uzyskania szybkiego i pewnego zamocowania, szczególnie w podłożach drewnianych lub gazobetonowych. W przypadku wystąpienia konieczności przytwierdzenia przewodu do podłoża o wysokim stopniu twardości (np. beton) zaleca się stosowanie kołków rozporowych lub innego rodzaju uchwytów. rozmiar w mm (RxH) średnica przewodu przewodu kolor Flop O3 3,5x4,5 3,5 okrągły biały 100 Flop O4 4x5,3 4 okrągły biały 100 Flop O5 5x6,5 5 okrągły biały 100 Flop O6 6x8,1 6 okrągły biały 100 Flop O7 7x8,7 7 okrągły biały 100 Flop O8 8x9,6 8 okrągły biały 100 Flop O10 10x11,7 10 okrągły biały 100 Flop O12 12x12,8 12 okrągły biały 100 Flop O14 14x14,9 14 okrągły biały 100 Flop O16 16x16,9 16 okrągły biały 100 R H materiał: polipropylen + stal hartowana 32

33 UCHWYT do przewodów płaskich FLOP P Uchwyty kablowe z gwoździem u FLOP P dla przewodów płaskich, przeznaczone są do mocowania przewodów lub poszczególnych żył kabla do podłoża za pomocą gwoździa. Mocowanie odbywa się poprzez wbicie hartowanego gwoździa do podłoża. Uchwyty tego u stosuje się wtedy gdy zachodzi konieczność uzyskania szybkiego i pewnego zamocowania, szczególnie w podłożach drewnianych lub gazobetonowych. W przypadku wystąpienia konieczności przytwierdzenia przewodu do podłoża o wysokim stopniu twardości (np. beton) zaleca się stosowanie kołków rozporowych lub innego rodzaju uchwytów. rozmiar w mm (RxHxH1) szerokość przewodu przewodu (mm 2 ) kolor Flop P 4/4 4,0x6,0x3,8 4 płaski 2x0,75 biały 100 Flop P 6/4 6,0x6,5x4,1 6 płaski 2x1 biały 100 Flop P 7/4,5 7,0x7,0x4,7 7 płaski 2x1,5 biały 100 Flop P 8/5 8,0x7,5x5,0 8 płaski 2x2,5 biały 100 H1 R H Flop P 10/6 10x8,6x5,7 10 płaski 3x1,5 biały 100 Flop P 12/6 12x9,0x6,1 12 płaski 3x2,5 biały 100 materiał: polipropylen + stal hartowana 33

34 UCHWYTY u PITBULL Uchwyty u PITBULL to innowacyjny produkt służący do prowadzenia instalacji elektrycznych, mocowania wiązek kablowych, węży, rurek oraz różnego rodzaju elementów na konstrukcjach aluminiowych, ze stali miękkiej oraz z plastiku przy pomocy Trytytek. Uchwyt PTBLK montujemy na elemencie stalowym poprzez nabicie go na krawędź danego elementu po czym następuje samozaciśnięcie uchwytu. Maksymalna szerokość Trytytki jaką możemy zastosować z PTBLK to 4,8 mm. grubość ścianki orientacja montażu Trytytki zdjęcie PTBLK-C1 0,7-3,0 prostopadle do ścianki, 100 PTBLK-C2 0,7-3,0 równolegle do krawędzi, 100 PTBLK-C3 0,7-3,0 równolegle do ścianki, 100 PTBLK-C5 0,7-3,0 prostopadle do krawędzi, 100 PTBLK-C4 3,0-6,0 równolegle do ścianki 100 PTBLK-C6* 3,0-6,0 prostopadle do ścianki 100 PTBLK-C7* 3,0-6,0 równolegle do krawędzi 100 PTBLK-C8* 3,0-6,0 prostopadle do krawędzi * na zamówienie NOWOŚĆ materiał: poliamid 6.6 modyfikowany dla zapewnienia wyższej odporności cieplnej i odporności na promieniowanie UV kolor: czarny temperatura pracy: od -40 C do +105 C krótkoterminowe C (500 h) zgodne z UL 94 V-2 udźwig min: 200 N (20 kg) - przy montażu do blachy aluminiowej o grubości 2 mm

35 UCHWYTY mocujące UC HC Uchwyty mocujące UC umożliwiają umocowanie kabli i rurek do podłoża za pomocą wkrętu. Wewnętrzne krawędzie zostały zaokrąglone celem zapewnienia ochrony przed mechanicznym uszkodzeniem mocowanego elementu. Kolor naturalny. E F B D A C A B C D E F UC-0 4,6 9,5 9,6 3,2 19,8 1,4 100 UC-0,5 4,6 10,5 9,6 4,8 19,8 1,4 100 UC-1 4,6 12,0 10,0 6,4 22,0 1,4 100 UC-1,5 4,6 12,0 10,0 7,9 22,0 1,5 100 UC-2 4,6 12,5 12,0 9,5 24,0 1,5 100 UC-3 4,6 15,2 12,0 12,7 31,0 1,5 100 UC-4 4,6 18,2 12,0 15,8 34,3 1,5 100 UC-5 4,6 18,2 12,0 19,4 35,0 1,5 100 UC-6,5 4,6 24,0 12,0 27,5 50,0 1,8 100 Siodełka HC przeznaczone są do mocowania przewodów, węży, rurek itp. do podłoża przy pomocy opasek zaciskowych i jednego wkrętu. H A L wysokość H długość L szerokość A otwór na opaskę TRYTYTKĘ otwór pod wkręt HC do 4,8 mm (do u ST) 3,0 100 HC-2 9, do 9,0 mm (do u HD) 6,0 100 HC-4 11, ,7 do 9,0 mm (do u HD) 5,0 100 materiał: poliamid 6.6, samogasnący (spełnia wymagania UL 94V-2), wolny od halogenów. temperatura pracy: -40 st.c do +85 st.c. 35

36 UCHWYTY WĄŻ mocujące samoprzylepne HW z pilotem TWZP Uchwyty samoprzylepne HW, do mocowania wiązek kabli do gładkiego podłoża. Stosowane tam gdzie wiercenie otworów dla montażu siodełek HC jest kłopotliwe lub niemożliwe. Niezastąpione przy mocowaniu różnych przedmiotów z pomocą opasek do podłoża o gładkiej powierzchni (tablice rozdzielcze i sterownicze). Uchwyty wyposażone są w przylepiec, którego powierzchnia pokryta jest warstwą kleju (kauczuk). Ochronę przylepca stanowi papier silikonowy. W razie potrzeby zapewnienia maksymalnej trwałości mocowania, uchwyty można również przymocować do podłoża za pomocą wkrętu. Można je stosować z opaskami o maksymalnej szerokości do 9 mm. rozmiar dł. A/szer.B wysokość otwór pod wkręt otwór na opaskę TRYTYTKĘ kolor HW-3AC 19x19 3,9 3,2 do 3,6 mm (do u IC) biały 100 B HW-4AC 28x28 4,0 5,0 do 4,8 mm (do u ST) biały 100 HW-5AC 38x38 5,0 5,0 do 9,0 mm (do u HD) biały 100 HW-3ACB 19x19 3,9 3,2 do 3,6 mm (do u IC) czarny 100 A HW-4ACB 28x28 4,0 5,0 do 4,8 mm (do u ST) czarny 100 NOWOŚĆ materiał: poliamid klej kauczukowy w przypadku koloru czarnego dodano barwnik samogasnący (spełnia wymagania UL 94V-2), wolny od halogenów. temperatura pracy: -40 C do +85 C. Wąż elastyczny TWZP znajduje zastosowanie wszędzie tam gdzie zachodzi potrzeba ochrony przewodu lub wiązek kablowych przed uszkodzeniami mechanicznymi. Stosuje się je w prefabrykacji rozdzielnic, urządzeniach elektrycznych, przemyśle motoryzacyjnym, stoczniowym, w mechanice, elektronice, robotyce itp. Produkt cechuje duża elastyczność co ułatwia układanie węża na różnych płaszczyznach jak również na elementach ruchomych. TWZP umożliwia odgałęzienie i organizację przewodów w dowolnym miejscu wiązki. Produkt ten charakteryzuje się szerokim zakresem temperatury pracy. Materiał z którego jest wykonany (polipropylen) ma dużą odporność chemiczną. Dla łatwiejszego wprowadzania przewodu lub wiązki kablowej do wężyka w zestawie znajduje się pilot. średnica D kolor [m] TWZP-8-BK 8 czarny 5 TWZP-15-BK 15 czarny 5 TWZP-20-BK 20 czarny 5 TWZP-25-BK 25 czarny 5 TWZP-32-BK 32 czarny 5 materiał: polipropylen (PP) kolor: czarny temperatura pracy: -30 o C do +70 o C 36

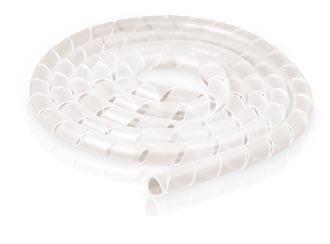

37 WĄŻ spiralny GST Wąż spiralny GST do oplotu wiązek przewodów. Przeznaczony jest do utrzymywania przewodów umieszczanych w urządzeniach elektrycznych w formie wiązki, jak również do ich oplotu zwiększającego mechaniczną ochronę i ułatwiającego mocowanie. Szybkie i łatwe w montażu, mogą być wielokrotnego użytku. Charakteryzują się doskonałymi właściwościami izolacyjnymi, dużą elastycznością i siłą oplotu. Do stosowania wewnątrz jak i na zewnątrz pomieszczeń. Wiązkę przewodu opleciona takim wężem można łatwo rozgałęziać w dowolnym miejscu. D D1 średnica formowanej wiązki kolor W [m] GST- 4 4,0 6, transparentny/naturalny 7,0 10 GST - 8 8,0 10, transparentny/naturalny 11,4 10 GST ,0 15, transparentny/naturalny 15,0 10 GST ,0 19, transparentny/naturalny 18,2 10 GST ,0 24, transparentny/naturalny 19,6 10 D D1 W D D1 średnica formowanej wiązki kolor W [m] GSTB- 4 4,0 6, czarny 7,0 10 GSTB - 8 8,0 10, czarny 11,4 10 GSTB ,0 15, czarny 15,0 10 GSTB ,0 19, czarny 18,2 10 GSTB ,0 24, czarny 19,6 10 materiał: polietylen, temperatura pracy: -30 C do + 70 C. Uwaga: temperatura +95 C powoduje utratę właściwości mechanicznych przez wąż spiralny. 37

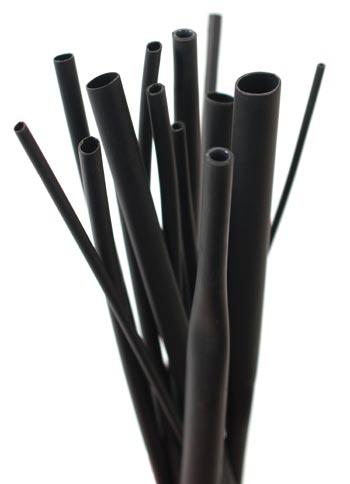

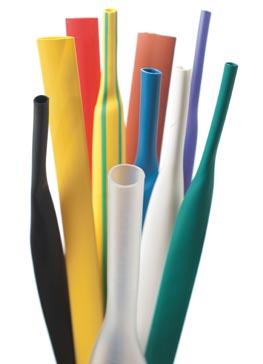

38 RURKA termokurczliwa cienkościenna samogasnąca RTS Cienkościenne rurki termokurczliwe samogasnące RTS charakteryzują się wysoką elastycznością. Przeznaczone do celów izolacyjnych, ochronnych, identyfikacyjnych oraz do tworzenia wiązek. Znajdują szerokie zastosowanie w elektronice, telekomunikacji jak również przemyśle motoryzacyjnym. kolory podstawowe: czarny, czerwony, niebieski, żółty, zielony, biały, przezroczysty, brązowy, żółto-zielony, fioletowy : odcinki 1 metrowe lub szpule w kolorze czarnym, pozostałe kolory (na szpuli) dostępne na zamówienie. Oferujemy możliwość cięcia rurek RTS na dowolny wymiar parametr techniczno-eksploatacyjny metoda badania wynik badania Temperatura pracy UL C 125 C wytrzymałość na rozciąganie GB/T MPa Wydłużenie przy zerwaniu GB/T % Skurcz wzdłużny UL 224 ±5% Mimośrodowość ASTM D 2671 <20% Starzenie cieplne wytrzymałość na rozciąganie Wydłużenie przy zerwaniu 158 C, 168 h OK 14 MPa 450% Zginanie na zimno UL C/h Nie występują pęknięcia Próba palności UL 224/VW-1 Niepalny wytrzymałość dielektryczna GB kV/mm s Oporność właściwa skrośna GB 1410 >10 15 Ω x cm Zachowanie w kontakcie z miedzią UL C, 168 h Nie powoduje korozji D S d rozmiar ('') w stanie dostawy po obkurczeniu standardowe (odcinki o długości średnica grubość wewnętrzna D ścianki, średnica grubość 1 metr) nominalna S wewnętrzna d, max. ścianki s, min. RTS 1,6/0,8 1/16 1,6 0,18 0,8 0,36 10 RTS 2,4/1,2 3/32 2,4 0,25 1,2 0,44 10 RTS 3,2/1,6 1/8 3,2 0,25 1,6 0,44 10 RTS 4,8/2,4 3/16 4,8 0,25 2,4 0,51 10 RTS 6,4/3,2 1/4 6,4 0,25 3,2 0,56 10 RTS 9,5/4,8 3/8 9,5 0,3 4,8 0,56 10 RTS 12,7/6,4 1/2 12,7 0,3 6,4 0,65 10 RTS 19/9,5 3/4 19 0,4 9,5 0,8 5 RTS 25,4/12,7 1 25,4 0,45 12,7 0,9 5 RTS 38,1/19,1 1,5 38,1 0,5 19,1 1,02 4 RTS 50,8/25,4 2 50,8 0,5 25,4 1,14 2 materiał: poliolefin (materiał o zawartości ołowiu poniżej 10ppm i kadmu poniżej 5ppm), temperatura pracy 55 C do +125 C współczynnik skurczenia: 2:1, Specjalnie opracowany skład spełnia wymagania norm UL224 oraz CSA C22.2 Wolny od toksycznych metali ciężkich i substancji takich jak PUB, PBBO, PBBE Niska temperatura skurczenia i doskonałe właściwości mechaniczne Minimalna temperatura obkurczania: 80 C Minimalna temperatura pełnego skurczu: 100 C 38

39 RURKA termokurczliwa pogrubiona z klejem RTMK Rury termokurczliwe pogrubione z klejem RTMK wykonane są z wysokiej jakości poliolefinu oraz kleju termotopliwego, który zapewnia doskonałą wodoszczelność po obkurczeniu. Charakteryzują się dobrymi parametrami elektroizolacyjnymi oraz mechanicznymi. Zakres temperatur pracy oraz wysoki współczynnik obkurczania umożliwiają zastosowanie rur u RTMK w różnych warunkach pogodowych oraz obkurczanie ich na regularnych i nieregularnych kształtach. Zaleca się stosowanie rur szczególnie w warunkach, które wymagają zabezpieczenia przewodów i kabli przed działaniem wody. Rury termokurczliwe pogrubione z klejem u RTMK znajdują głównie zastosowanie podczas zabezpieczania połączeń przewodów, łączenia i napraw kabli energetycznych NN i telekomunikacyjnych, w pracach mających na celu odtwarzanie izolacji żył i powłoki. Dostępne w kolorze czarnym. parametr techniczno- eksploatacyjny metoda badania wynik badania temperatura pracy IEC C 110 C wytrzymałość na rozciąganie ASTM D 2671 > 14 MPa wydłużenie przy zerwaniu ASTM D 2671 > 400% s skurcz wzdłużny UL % mimośrodowość ASTM D 2671 < 30% starzenie cieplne 150 C, 168 h > 300% absorpcja wody ISO 62 < 0,15% wytrzymałość dielektryczna IEC 243 > 20 kv/mm oporność właściwa skrośna IEC 93 >10 14 Ω x cm zachowanie w kontakcie z miedzią ASTM 2671 nie powoduje korozji D d średnica wewn. przed obkurczeniem średnica wewn. w stanie pełnego skurczu grubość ścianek w stanie pełnego skurczu długość odcinków [m] RTMK 8/ , RTMK 12/ RTMK 16/ , RTMK 22/ ,4 1 5 RTMK 28/ ,5 1 5 RTMK 33/ ,5 1 4 RTMK 40/ ,5 1 3 RTMK 55/ ,7 1 2 RTMK 65/ ,8 1 2 RTMK 75/ ,9 1 2 RTMK 85/ RTMK 115/ RTMK 140/ materiał: poliolefin + klej termotopliwy, temperatura pracy: 55 C do +110 C, współczynnik skurczenia: 3:1, minimalna temperatura obkurczania: 80 C, minimalna temperatura pełnego skurczu: 100 C Wolny od toksycznych metali ciężkich i substancji takich jak PUB, PBBO, PBBE - materiał o zawartości ołowiu poniżej 10ppm i kadmu poniżej 5ppm. Niska temperatura skurczenia i doskonałe właściwości mechaniczne 39

40 RURKA termokurczliwa cienkościenna z klejem RTCK Rurki termokurczliwe cienkościenne z klejem RTCK wykonane są z wysokiej jakości poliolefinu oraz kleju termotopliwego. Służą do ochrony przewodów i kabli. Szczególnie przeznaczone do zabezpieczania przed działaniem wody. Posiadają wysoki współczynnik obkurczania co w połączeniu z dużym zakresem temperatur pracy umożliwia zastosowanie rurek w wielu zróżnicowanych środowiskach pracy. Opakowanie zawiera rurki o długości 1,22 m s D d cechy techniczno-eksploatacyjne metoda badania wynik badania Temperatura pracy IEC C 125 C wytrzymałość na rozciąganie ASTM D 2671 > 10,4 Mpa wytrzymałość na rozciąganie po procesie starzenia 158 C, 168h ASTM D 2671 pozostaje 70% Wydłużenie przy zerwaniu ASTM D % (min) Wydłużenie przy zerwaniu po procesie starzenia 158 C, 168h ASTM D % (min) Skurcz wzdłużny UL % Odporność temperaturowa 250 C, 4h brak pęknięć Odporność na zgięcie w temperaturze -30 o C ASTM D 2671 brak pęknięć Palność SAE-AMS-DTL-23053/5 Samogasnąca w czasie 30s Napięcie testowe AC 2500V/60s ASTM D 2671 Brak przepięć Oporność właściwa skrośna ASTM D876 >1014 Ω.cm Zachowanie w kontakcie z miedzią UL224 Spełnia rurki termokurczliwej Absorpcja wody po obkurczeniu ASTM D570 < 0,5% nominalnie wewnętrzna średnica D długość odcinków wewnętrzna średnica grubość ścianki [m] d (max) s RTCK 3/ ,22 RTCK 4/ ,22 RTCK 6/ ,20 1,22 RTCK 8/ ,55 1,22 40 RTCK 12/ ,95 1,22 materiał: poliolefin + klej termotopliwy, temperatura pracy: 45 C do +125 C współczynnik skurczenia: 3:1 lub 4:1, wolny od toksycznych metali ciężkich i substancji takich jak PUB, PBBO, PBBE niska temperatura skurczenia i doskonałe właściwości mechaniczne minimalna temperatura obkurczania: 80 C minimalna temperatura pełnego skurczu: 100 C

41 REDUKCJA termokurczliwa TRED Redukcje termokurczliwe TRED. Wykonane z poliolefinu oraz kleju termotopliwego. Służą głównie do uszczelniania wyjścia kabli z rur osłonowych dla kabli elektroenergetycznych, telekomunikacyjnych i telewizyjnych układanych pod ziemią. D1 D d d1 L1 L2 średnice wewnętrzne przed obkurczeniem średnice wewnętrzne po obkurczeniu długość korpusu długość palca D (min) d (min) D1/d1 (max) L1 (min) L2 (min) TRED / TRED TRED TRED TRED TRED TRED materiał: poliolefin sieciowany, temperatura pracy: 55 C do +105 C minimalna temperatura obkurczania: 110 C minimalna temperatura pełnego skurczu: 130 C 41

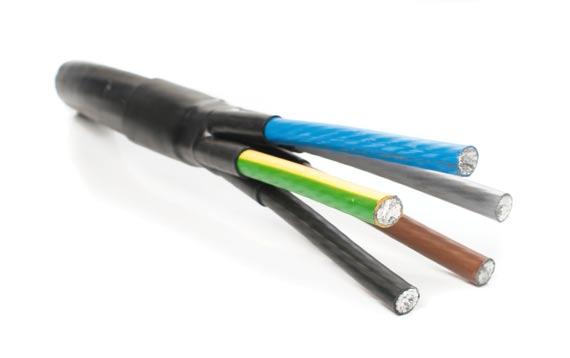

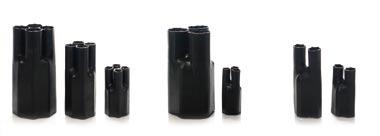

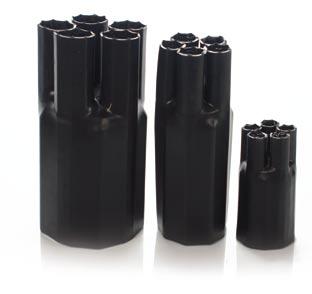

42 PALCZATKI termokurczliwe PAL Palczatki termokurczliwe PAL wykonane są z sieciowanego poliolefinu. Materiał ten jest odporny na działanie czynników atmosferycznych, jak również na działanie promieni UV, jednocześnie zapewnia doskonałą izolację elektryczną. Jego właściwości umożliwiają szerokie zastosowanie w przemyśle energetycznym niskich napięć zarówno w zastosowaniach wewnątrz jak i na zewnątrz budynków. Dostępne y do przewodów 2,3,4,5-cio żyłowych. L2 D1 D2 L1 parametr wartość metoda testu Temperatura pracy -55 C 105 C IEC 216 wytrzymałość na rozciąganie 13 MPa, min. ASTM D 2671 wytrzymałość na rozciąganie po starzeniu (120 C/168 h) 10 MPa, min. ASTM D 2671 Wydłużenie przy zerwaniu po starzeniu (120 C/168 h) 250%, min. ASTM 2671 Wydłużenie przy zerwaniu 300%, min. ASTM 2671 Absorpcja wody 1%, max ISO 62 Oporność właściwa skrośna >10 13 Ω x cm, min. IEC 93 wytrzymałość dielektryczna 15 kv/mm, min. IEC 243 Palność Palne / materiał: poliolefin sieciowany, temperatura pracy: 55 C do +105 C minimalna temperatura obkurczania: 110 C minimalna temperatura pełnego skurczu: 130 C 42

43 dla kabla o przekroju przed obkurczeniem średnica korpusu D1, min. średnica palca D2, min. średnica korpusu D1, max. po obkurczeniu średnica palca D2, max. długość palczatki L1±10% długość palca L2±10% Pal2 33/ , Pal2 40/ Pal2 60/ ,5 118 lub lub 45 Pal3 38/ , Pal3 60/ Pal3 80/ Pal3 110/ Pal3 125/ Pal3 140/ Pal3 170/77 na rurę 160 mm Pal4 30/ Pal4 40/ Pal4 55/ Pal4 75/ Pal4 82/ Pal4 102/ Pal4 130/ Pal4 160/70 na rurę 150 mm Pal5 30/ Pal5 40/ Pal5 55/ Pal5 80/ Pal5 100/

44 MUFY termokurczliwe - zestawy naprawcze ZMR oraz ZMRCZ Mufy termokurczliwe u ZMR przeznaczone są głównie do napraw kabli energetycznych NN 1,3,4,5 żyłowych Al i Cu (np. YAKY, YKY). Zawierają w zestawach rury termokurczliwe z klejem do odtwarzania izolacji żył i powłok kabla, oraz materiały pomocnicze. Charakteryzują się odpornością na wodę i dobrymi parametrami elektrycznymi oraz mechanicznymi. Mufy termokurczliwe (zestawy naprawcze) do kabli 4 żyłowych do 1kV zakres przekrojów żył kabli (mm 2 ) rury pogrubione do odtwarzania izolacji żył rury grubościenne do odtwarzania powłoki kabla Ø1/Ø2 - L1 szt. Ø1/Ø2 - L1 szt. ZMR-0 2, / / ZMR / ZMR / ZMR / ZMR / ZMR / Mufy termokurczliwe (zestawy naprawcze) do kabli 4 i 5 żyłowych do 1kV wersja CZ zakres przekrojów żył kabli (mm 2 ) rury pogrubione do odtwarzania izolacji żył rury grubościenne do odtwarzania powłoki kabla Ø1/Ø2 - L1 szt. Ø1/Ø2 - L1 szt. ZMRCZ / / ZMRCZ / / ZMRCZ / / ZMRCZ / / ZMRCZ-6 2, / / ZMRCZ / / Wymiar c dla złączek do zaprasowania wynosi 0,5 długości złączki + 5 mm dla przekroju do 95 mm 2 lub +10 mm dla przekroju powyżej 95 mm 2. W przypadku złączek skręcanych wymiar c wynosi 0,5 długości złączki. materiał: poliolefin + klej termotopliwy temperatura pracy: 55 C do +90 C minimalna temperatura obkurczania: 100 C minimalna temperatura pełnego skurczu: 120 C 44

45 MUFY termokurczliwe - zestawy naprawcze ze złączkami śrubowymi SVCZ Mufy termokurczliwe u SVCZ przeznaczone są głównie do napraw kabli energetycznych NN 1,3,4,5 żyłowych Al i Cu (np. YAKY, YKY). Zawierają w zestawach rury termokurczliwe z klejem do odtwarzania izolacji żył i powłok kabla, złączki śrubowe do łączenia poszczególnych żył oraz materiały pomocnicze. Charakteryzują się odpornością na wodę i dobrymi parametrami elektrycznymi oraz mechanicznymi. SVCZ-S4-1 SVCZ-S4-2 SVCZ-S4-3 SVCZ-S4-4 SVCZ-S4-41 zakres przekrojów żył zależny od u kabla rury pogrubione do odtwarzania izolacji żył Ø1/Ø2 - L1 szt. rury grubościenne do odtwarzania powłoki kabla Ø1/Ø2 - L1 złączki szt. rodzaj iiość Al 4x6 mm 2-4x35 mm 2, Cu 4x6 mm 2-4x35 mm 2 22/ / aluminiowe na 2 śruby imbusowe demontowalne Al 4x50 mm 2-4x95 mm 2, Cu 4x50 mm 2-4x95 mm 2 33/ / aluminiowe na 2 śruby imbusowe zrywalne Al 3x120 mm mm 2 SE+RE, Al 4x120 mm 2 SE SM, Al 4x150 mm 2 SM Al 3x185 mm mm 2 SM+RE, Al 3x240 mm mm 2 SM +SM, RE Al 3x185 mm mm 2 SM+RE, Al 3x240 mm mm 2 SM +SM, RE Al 4x185 mm 2 SM, Al 4x240 mm 2 SM 40/ / / / / / / aluminiowe na 2 śruby imbusowe zrywalne aluminiowe na 2 śruby imbusowe zrywalne aluminiowe na 2 śruby imbusowe zrywalne Wymiar c dla złączek do zaprasowania wynosi 0,5 długości złączki + 5 mm dla przekroju do 95 mm 2 lub +10 mm dla przekroju powyżej 95 mm 2. W przypadku złączek skręcanych wymiar c wynosi 0,5 długości złączki. materiał: poliolefin + klej termotopliwy + złączki śrubowe aluminiowe, temperatura pracy: 55 C do +90 C : minimalna temperatura obkurczania: 100 C minimalna temperatura pełnego skurczu: 120 C 45

46 KAPTURKI termokurczliwe KTK Kapturki termokurczliwe KTK służą do uszczelniania końców kabli oraz przewodów elektroenergetycznych i telekomunikacyjnych. Znakomicie sprawdzają się przy zabezpieczaniu śrub narażonych na działanie warunków atmosferycznych, kwasów i zasad. Wewnętrzne powierzchnie kapturków pokryte są klejem termotopliwym, który zwiększa szczelność izolacji. Wytrzymałość dielektryczna wynosi minimum 16 kv/mm. W D1 L1 D1 - średnica wew. przed obkurczeniem L1 - długość d - max. średnica wew. po obkurczeniu W - grubość ścianki wymiary D1 d W L1 dla kabla o średnicy KTK 12/ , KTK 25/ , KTK 33/15 (35/12) , KTK 40/ ,6 3, KTK 52/25 (55/25) , KTK 75/ , KTK 100/ , KTK 120/60 (120/45) , materiał: poliolefin + klej termotopliwy 46

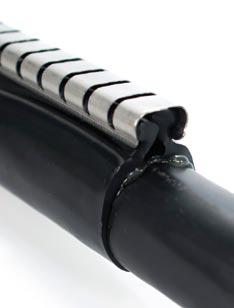

47 PŁATY termokurczliwe BPT Płaty termokuczliwe BPT wykonane z poliolefinu i kleju termotopliwego. Służą do odtwarzania izolacji kabli przewodów, jak również do tworzenia muf tradycyjnych zarówno w przemyśle elektroenergetycznym, jak i telekomunikacyjnym. Płaty termokurczliwe BPT oprócz najwyższej jakości kleju termotopliwego, posiadają nakrapianą farbą termiczną powierzchnię, która po osiągnięciu optymalnej do obkurczenia temperatury staje się jednolicie czarna. Szyna zamykająco/spinająca płat wykonana jest ze sprężystej wysokogatunkowej stali nierdzewnej. Minimalna temperatura obkurczania wynosi zaledwie 110 C. właściwości metoda testowa wyniki badań wytrzymałość na rozciąganie ASTM 2671 > 15 MPa Skurcz wzdłużny UL % Starzenie cieplne 150 C, 168 h >13,7 MPa wytrzymałość dielektryczna IEC 243 Min 12kV/mm Zachowanie w kontakcie z miedzią ASTM D2671 Nie powoduje korozji średnica płata wymiary płata (rozmiar) przed obkurczeniem po obkurczeniu grubość ścianki po obkurczeniu długość [m] BPT ,0 1 BPT ,0 1 BPT ,0 1 BPT ,0 1 BPT ,0 1 BPT ,0 1 BPT ,0 1 materiał: poliolefin usieciowany + klej termotopliwy oraz stal nierdzewna (grzebień) 47

48 Mufy żelowe seria IP68 Mufy żelowe SERIA IP68. Stosowane dla całkowitego zabezpieczania połączeń przewodów przed działaniem pyłu lub wody. Zapewniają uzyskanie stopnia szczelności IP68 na działanie wody do głębokości 10m. W mufach tej serii zastosowano nowe rozwiązania np: demontowane ścianki umożliwiające właściwe ułożenie przewodów lub żył, profilowane uszczelki zabezpieczające połączenie przed działaniem ciśnienia wody na głębokości 10 m. Mufy serii IP68 wyposażono w nakrętki dławiące, które mocują przewód oraz jednocześnie poprawiają szczelność mufy, zastosowano w nich prosty system uniemożliwiający samoodkręcanie się. W zależności od u mufy, zestaw zawiera złączkę umożliwiającą połączenie 1, 3 lub 5-żył o przekroju od 1,5 do 25 mm². SH6801A SH6801B SH6801C SH6801D SH6802A SH6803A przekrój kabla dla połączeń rozgałęziających przewód złączki w zestawie SH6801A 1x6-50 śrubowa SH6801B 3x1,5-6 3-torowa SH6801C 3x1,5-6 3-torowa SH6801D 5x2,5-6 5 konektorów ZALETY: - 100% wodoszczelne - 100% pyłoszczelne - demontowalne - dobra odporność mechaniczna - bezterminowy okres przechowywania i stosowania SH6802A 5x2, torowa SH6803A 5x torowa materiał: poliamid + żel silikonowy temp. pracy: -20 C +90 C 48

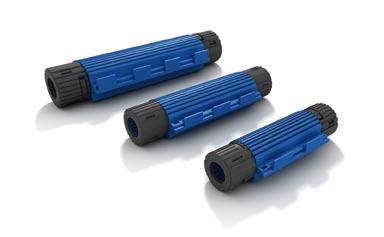

49 MUFY ŻELOWE seria CLASSIC Mufy żelowe SHARK tworzą izolację/zabezpieczenie miejsc łączeń przewodów elektrycznych do 1kV, telekomunikacyjnych lub małych układów elektronicznych. Aby zabezpieczyć tego u połączenie wykonująca je osoba nie potrzebuje dodatkowych narzędzi poza standardowymi, koniecznymi do wykonania połączenia żył przewodów. W przeciwieństwie do muf termokurczliwych, oferowanych również przez TRYTYT, izolację przy pomocy mufy żelowej mogą wykonać osoby nie posiadające większego doświadczenia w zakresie wykonywania instalacji elektrycznych. SH0125 (złączka w zestawie) SH0150 (złączka w zestawie) przekrój kabla dla połączeń prostych/przelotowych 1 x 2, x liczba i przekrój kabla dla połączeń rozgałęziających przewód zasilajacy 1 x 6-25 (do 16mm w przypadku przewodu u linka) 1 x (do 35mm w przypadku przewodu u linka) przewód odprowadzający 1 x 1, x 2,5-6 SH x 1, x 1,5-6 2 x 1,5-6 SH x 2, x 2, x 1,5-2,5 SH x X x 1,5-4 SH x x X 2,5-25 Zalecane szczególnie do zastosowania w miejscach trudnodostępnych lub małych przestrzeniach o ograniczonych możliwościach obkurczania muf termokurczliwych przy pomocy opalarek gazowych. SERIA CLASSIC, do zabezpieczania połączeń jedno i wielożyłowych. Zawiera opatentowany system przegród i separatorów, blokujący przewód w mufie. Mufy Shark 125 oraz Shark 150 zawierają w zestawie mosiężną złączkę umożliwiającą wykonanie odejścia bez uszkodzenia przewodu głównego. W zależności od u i wielkości mufy oraz u wykonywanego połączenia (przelotowe lub rozgałęźne) za ich pomocą możemy łączyć żyły/ przewody o przekroju od 2,5 do 240 mm 2 (dla połączeń przelotowych) oraz 1,5 do 120 mm 2 (dla połączeń rozgałęźnych). SH x x x 16 SH x x x 35 Schematy przykładowych połączeń w mufach serii Classic wielożyłowe połączenie przelotowe wielożyłowe połączenia rozgałęźne rozgałęźne połączenie dwóch przewodów jednożyłowych oraz jednego dwużyłowego przelotowe połączenie przewodu jednożyłowego rozgałęźne połączenie przewodów jednożyłowych izolacja złączy lub układów elektronicznych 49

50 MUFY ŻELOWE seria SMART 400 SERIA SMART do szybkiego łączenia i zabezpieczania połączeń przewodów 3-żyłowych. Mufy tego u znajdują szczególne zastosowanie podczas wykonywania instalacji ogrodowych lub domowych przy pomocy najprostszych narzędzi elektromonterskich. schemat połącznia przelotowego dla przewodów 3-żyłowych przekrój kabla dla połączeń prostych/przelotowych liczba i przekrój kabla dla połączeń rozgałęziających przewód zasilajacy przewód odprowadzający SH x 0,5-2,5 3 x 0,5-2,5 3 x 0,5-2,5 SERIA 400, odróżnia się od serii CLASSIC obudową mufy, która jest specjalnie zaprojektowana do wykonywania odejść jedno- lub wielożyłowych od kabla głównego pod kątem 90 stopni. Mufy tego u znajdują szczególne zastosowanie podczas wykonywania instalacji zasilających linie oświetlenia. przewód zasilajacy liczba i przekrój kabla dla połączeń rozgałęziających przewód odprowadzający SH x x 1,5-16 SH x x SH x x 2,5-25 SH x x

51 MUFY ŻELOWE seria SERIA 500, izolująca przewody pięciożyłowe, zawiera specjalną złączkę zapewniającą podwójną izolację łączonych przewodów i jednocześnie gwarantującą właściwe ułożenie przewodów wewnątrz mufy. Zestaw zawiera również klucz imbusowy wymagany do dokręcenia śrub złączki. W zestawie znajdują się również TRYTYTKI zabezpieczające mufę przed przypadkowym, niezamierzonym otwarciem. przekrój kabla dla połączeń prostych/przelotowych liczba i przekrój kabla dla połączeń rozgałęziających przewód zasilający przewód odprowadzający SH x 1, x 1, x 1,5-2,5 SH x 2, x 2, x 1,5-2,5 SERIA 600, do wykonywania i zabezpieczania odejść jedno- i wielożyłowych od przewodu zasilającego. Zestawy zawierają innowacyjne złączki (w zależności od u mufy - dla przewodów jednożyłowych lub wielożyłowych) umożliwiające wykonanie rozgałęzienia. Złączki umożliwiają właściwe osadzenie połączenia oraz przewodów w mufie. Do dokręcenia śrub złączki służy załączony klucz imbusowy, a całość, przed niekontrolowanym otwarciem dodatkowo zabezpieczana jest TRYTYT- KAMI. SH6150 SH6516 liczba i przekrój kabla dla połączeń rozgałęziających przewód zasilający 1 x 6-50 (do 16 mm w przypadku przewodu u linka) 2-5 x 6-16 (do 35 mm w przypadku przewodu u linka) przewód odprowadzający 1 x 1, x 2,5-16 SH x x 2,

52 ŻELE SILIKONOWE MP-GEL REPLAY GEL Żel do samodzielnego przygotowania. Dwuskładnikowy zestaw umożliwia szczelne wypełnienie dowolnej przestrzeni, żelem o właściwościach izolujących. skład zestawu [litr] MP-GEL SG170 składające się z dwóch komponentów po 0,085 litra każdy 0,170 MP-GEL SG240 składające się z dwóch komponentów po 0,120 litra każdy 0,240 MP-GEL SG420 składające się z dwóch komponentów po 0,210 litra każdy 0,420 MP-GEL SG600 składające się z dwóch komponentów po 0,300 litra każdy 0,600 MP-GEL MP100 składające się z dwóch komponentów po 0,5 litra każdy 1 MP-GEL MP1000 składające się z dwóch komponentów po 5 litrów każdy 10 materiał: żel silikonowy REPLAY GEL MP3100 -przezroczysty żel silikonowy wielokrotnego użytku o niskiej lepkości. Dwuskładnikowy żel stosowany do izolowania połączeń w puszkach instalacyjnych. Od żelu u MPGEL- 100 odróżnia go możliwość wielokrotnego stosowania. skład zestawu [litr] REPLAY GEL MP3100 składające się z dwóch komponentów po 0,5 litra każdy 1 52 materiał: żel silikonowy, wolny od rozpuszczalników, niepodrażniający, bezwonny, nietoksyczny kolor: jasnozielony-przezroczysty proporcje mieszania: 1:1 odporność dielektryczna: 24kV/mm czas urabialności 23 C: 10min czas polimeryzacji 23 C: 25min Ph: 6,5-8,5 temperatura pracy: -60 C +200 C

53 ŻELE SILIKONOWE ONEGEL Jednoskładnikowy silikonowy żel izolujący ONEGEL znajduje zastosowanie wszędzie tam gdzie zachodzi konieczność zabezpieczenia połączenia przewodów lub styków układów scalonych przed działaniem wilgoci lub wody. ONEGEL izoluje wypełniając wolne przestrzenie (np w puszkach), w których te łączenia się znajdują. Oferowany w standardowych tubach o pojemności 300 ml pasujących do owych wyciskaczy monterskich. ZALETY: - gotowy do użycia, - transparentny, - nietoksyczny, - ekologiczny, - łatwy w aplikowaniu, - umożliwa powtórne wykorzystanie złącza, - do zastosowania zarówno w pionie, jak i poziomie - nie zmienia żelowej konsystencji - nie tężeje - bezterminowy okres przechowywania i stosowania pojemność [ml] kolor zbiorcze [szt] ONEGEL 300 transparentny 24 materiał: silikon polimerowy, temperatura pracy: 60 C do +200 C, wytrzymałość dielektryczna: 25kV/mm, 53

54 SMARY SILIKONOWE FLO FLO950 - Półprzezroczysty, wolnoschnący smar silikonowy, redukuje tarcie i ułatwia układanie kabli elektrycznych oraz telekomunikacyjnych w rurach osłonowych oraz ciągach telekomunikacyjnych. W znacznym stopniu usprawnia przeciąganie przewodów na odcinkach na których występują różnego rodzaju nierówności, załamania oraz zakrzywienia. Nietoksyczny i zgodny z każdym em izolacji kabla. Nie zawiera wosku, tłuszczu. parametry temperatura pracy odporność na działanie płomienia UL94 wartości nominalne -40 C +85 C V2 absorpcja wody 23 C i 50% wilgotności względnej 2,5% sprężystość 2750MPa wydłużenie przy zerwaniu 70% Ph 6,5-8,5 odporność chemiczna [litr] FLO950 0,95 materiał: silikon, temperatura stosowania -5 C +60 C, współczynnik tarcia dla kabli w izolacji PVC 0,11 FLO350 - Mlecznobiały, bezzapachowy płyn smarujący dla owych zastosowań w pracach elektrycznych. Umożliwia zmniejszenia tarcia, usprawnia układanie kabli elektrycznych i telekomunikacyjnych w rurach osłonowych oraz ciągach telekomunikacyjnych. W znacznym stopniu usprawniają przeciąganie przewodów na odcinkach na których występują różnego rodzaju nierówności, uskoki oraz zakrzywienia. Redukuje tarcie o 70%. Chemicznie obojętny, nietoksyczny, niepalny zgodny z każdego rodzaju tworzywem izolacji kabla. Zgodny z RoHS. [litr] FLO350 1,0 materiał: silikon, temperatura stosowania: -5 C +50 C, redukcja tarcia: do 70% Ph:6-7 54

55 MUFY ŻYWICZNE do połączeń przelotowych seria A Mufy żywiczne Submarine serii A do wykonywania połączeń przelotowych dla kabli izolowanych jedno i wielożyłowych 0,6/1kV. Zestaw zawiera: transparentną polipropylenową obudowę (składającą się z dwóch części), izolowaną złączkę połączeniową (do 5 żył) w modelu A10410 oraz A20425, dwuskładnikową żywicę poliuretanową oraz pozostałe akcesoria niezbędne do wykonania montażu. Każdy zestaw mufujący zawiera dwuskładnikową żywicę poliuretanową, mieszaninę żywicy i utwardzacz (dobrane w odpowiedniej proporcji dla każdego rodzaju mufy). Charakterystyka techniczna: - okres trwałości od momentu produkcji - 36 miesięcy cecha żywicy kolor odporność dielektryczna czas urabialności 25 o C czas krzepnięciai 25 o C specyfikacja poliuretanowa zielony > 20kV/mm 15 minut 20 minut gęstość 1,37 g/cm 3 twardość stopień ochrony SHORE D55 IPx8 do przewodów o ø kabel 1-żyłowy (mm 2 ) kabel 2-żyłowy (mm 2 ) kabel 3-żyłowy (mm 2 ) kabel 4-żyłowy (mm 2 ) kabel 5-żyłowy (mm 2 ) A ,5-50 1,5-16 1,5-16 1,5-10 1,5-10 A SKA3-0495* SKA4-4240* * ze względu na możliwość połączenia kabli o szerokim zakresie przekrojów zestaw SKA3 oraz SKA4 nie zawiera złączek połączeniowych materiał: polipropylen + żywica poliuretanowa 55

56 MUFY ŻYWICZNE do połączeń rozgałęźnych - seria B Mufy żywiczne Submarine Serii B do wykonywania połączeń odprowadzających dla kabli w izolacji polimerowej jedno i wielożyłowych 0,6/1kV. Zestaw zawiera transparentną polipropylenową obudowę (składającą się z dwóch części), izolowaną złączkę połączeniową (do 5 żył), dwuskładnikową żywicę poliuretanową oraz pozostałe akcesoria niezbędne do wykonania montażu. Złączka umożliwia wykonanie odejścia bez konieczności przecinania przewodów głównych zasilających. Wyposażona jest w mosiężne zaciski, które dokręcane są kluczem imbusowym. Obudowa mufy zawiera specjalne siodełko w którym mocuje się złączkę, co gwarantuje właściwe ułożenie przewodów wewnątrz mufy. Każdy zestaw mufujący zawiera dwuskładnikową żywicę poliuretanową, mieszaninę żywicy i utwardzacz (dobrane w odpowiedniej proporcji dla każdego rodzaju mufy). Charakterystyka techniczna: - okres trwałości od momentu produkcji - 36 miesięcy cecha żywicy kolor odporność dielektryczna czas urabialności 25 o C czas krzepnięciai 25 o C specyfikacja poliuretanowa zielony > 20kV/mm 15 minut 20 minut gęstość 1,37 g/cm 3 twardość stopień ochrony SHORE D55 IPx8 do przewodów o Ø kabel główny kabel odgałężny kabel 1-żyłowy (mm 2 ) kabel główny kabel odgałężny kabel 2-żyłowy (mm 2 ) kabel główny kabel odgałężny kabel 3-żyłowy (mm 2 ) kabel główny kabel odgałężny kabel 4-żyłowy (mm 2 ) kabel główny kabel odgałężny kabel 5-żyłowy (mm 2 ) kabel główny kabel odgałężny B , , , , ,5-6 B , , , ,5-16 B * 2,5-150* * 2,5-120* 10-95* 2,5-95* 10-50* 2,5-50* * zestaw zawiera złączkę umożliwiającą wykonanie połączenia rozgałęźnego dla kabla 5 żyłowego (do 35 mm 2 ), bez konieczności ich przecinania materiał: polipropylen + żywica poliuretanowa 56

57 ŻYWICE do tworzenia izolacji RS Żywica poliuretanowa RS ma zastosowanie jako wypełniacz w mufach niskonapięciowych (do 1kV). Składa się z dwóch płynnych komponentów, które po zmieszaniu, w wyniku zestalania tworzą jednolity blok koloru zielonego. Jej doskonałe własności izolacyjne gwarantują uzyskanie w pełni wodoszczelnego uszczelnienia. Zestalona żywica, stanowi również doskonałą ochronę mechaniczną złącza, jest natychmiast gotowa do pracy pod napięciem. Charakterystyka techniczna: cecha specyfikacja kolor zielony wytrzymałość dielektryczna >20 kv/mm czas urabialności (25 C) 15 min. czas krzepnięcia (25 C) 25 min. ciężar właściwy 1,37 g/cm3 twardość SHORE D 55 okres ważności produktu 3 lata Dostępne opakowania: RS0150 RS0300 RS0400 RS0550 RS0650 RS1650 waga/pojemność opakowania 150gr/0,11l 300gr/0,22l 400gr/0,29l 500gr/0,40l 650gr/0,47l 1500gr/1,2l materiał: żywica poliuretanowa 57

58 ZŁĄCZKI rozgałęziające RZS Złączki izolowane rozgałęziające RZS z zaciskiem narzynającym izolację żył przewodów. Zaciski tego u służą do wykonania szybkiego i trwałego odgałęzienia przewodu głównego bez konieczności jego odizolowania. Nie wymagają użycia specjalistycznych narzędzi. Znajdują zastosowanie w instalacjach niskiego napięcia, w przemyśle motoryzacyjnym, elektronice itp. dla żył o przekroju [mm 2 ] kolor RZS-15 0,5-1,5 czerwony 100 RZS-25 1,5-2,5 niebieski 100 Montaż NOWOŚĆ materiał: mosiądz pocynowany materiał izolacji: polipropylen (PP) temperatura pracy: +105 o C maksymalne napięcie pracy: 300V 58

59 ZŁĄCZKI termokurczliwe z klejem TTS Złączki TTS składają się z pocynowanej miedzianej tulejki oraz izolacji termokurczliwej z klejem. Dostępne w trzech rozmiarach, które są oznaczone kolorami. Szybkie i łatwe w instalacji, zastosowanie półprzezroczystej rurki termokurczliwej umożliwia wzrokową kontrolę połączenia przewodów. Złączki TTS zapewniają trwałe połączenie pojedynczych żył przewodów jednocześnie dobrze chronią miejsce połączenia przed uszkodzeniami mechanicznymi oraz wpływem czynników chemicznych. Szczególnie polecane do zabezpieczania połączeń w wilgotnym środowisku. Dane techniczne parametr metoda badania owe wartości wytrzymałość na rozciąganie ASTM D ,4 MPa Moduł sztywności przy rozciąganiu ASTM MPa Wydłużenie przy zerwaniu ASTM D % Szok cieplny SAE-AMS-DTL (250 Cx4h) ma pęknięcia, wycieki lub kapie Odporność temperaturowa SAE-AMS-DTL (175 Cx168h) bez pęknięć Korozja miedzi SAE-AMS-DTL (121 Cx16h) brak korozji Absorpcja wody ASTM D 570 0,5% Odporność na ciecze SAE-AMS-DTL (23 Cx24h) 10,4 MPa (wytrzymałość na rozciąganie) Odporność na ciecze SAE-AMS-DTL (23 Cx24h) 200% (wydłużenie) Napięcie pracy 600V wytrzymałość dielektryczna UL 224 2,5 kv/60s Oporność właściwa skrośna ASTM D Ω.cm Odporność elektryczna SAE-AMS-DTL ,7 kv / mm dla żył o przekroju (mm²) nominalnie długość tolerancja TTS-15 0,5-1,5 37 +/- 1,5 10/100 TTS-25 1,5-2,5 37 +/- 1,5 10/100 TTS-60 4,0-6,0 42 +/- 1,5 10/100 Montaż materiał: miedź + koszulka termokurczliwa 59

60 ZŁĄCZKI z cyną lutowniczą w izolacji termokurczliwej z klejem - TTN Złączki doczołowe TTN wykonane z cyny lutowniczej, koszulki termokurczliwej oraz termoplastycznego kleju. Za trwałe połączenie żył odpowiada cyna, która roztapiając się łączy i zapewnia pewny styk żył. Klej termoplastyczny zapewnia szczelność i izolację połączenia. Całość połączenia dokonuje się w tym samym czasie, przezroczysta rurka termokurczliwa umożliwia stałą kontrolę podczas procesu łączenia żył. rozmiary dla żył o przekroju (mm²) średnica długość TTN-08 0,2-0,35 1, TTN-15 0,5-1,0 2, TTN-40 1,5-2,5 4, TTN-60 4,0-6,0 6, Montaż Zaleca się: Ściągnięcie izolacji z żyły na długości około 8 mm. Temperatura topnienia lutu wynosi 250 C, oznacza to konieczność ustawienia temperatury opalarki od 10 do 30 C powyżej tej temperatury. Zaleca się zwrócić szczególną uwagę na fakt, iż temperatura wymagana do stopienia lutu przenoszona jest na żyłę przewodu. Ponadto zaleca się stosowanie stożkowej końcówki nagrzewnicy/opalarki do uzyskania punktowego przepływu gorącego powietrza tylko na długości podgrzewanej złączki, ponieważ w wysokiej temp może dojść do uszkodzenia izolacji żyły. materiał: cyna lutownicza + koszulka termokurczliwa 60

61 OPASKI ze stali nierdzewnej KE Stalowe taśmy kablowe u BALL-LOK wykonane są z nierdzewnej stali u 304. Wyposażone w samozatrzaskowy zamek kulkowy, umożliwiają łatwe użycie bez pomocy dodatkowych narzędzi. Wystarczy wsunąć koniec taśmy w samozatrzaskujący się zamek kulkowy i dociągnąć. Zamek samoczynnie blokuje taśmę uniemożliwiając jej powrotne wysunięcie się. max. wymiar spinanej wiązki długość szerokość wytrzymałość na zerwanie [N] masa opakowania [kg] KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , , KE , ,26 50 KE , ,32 50 KE , ,42 50 materiał: stal nierdzewna u

62 TAŚMY ze stali nierdzewnej u BAND-IT STANDARD ZAMKI do taśm u BAND-IT STANDARD Nierdzewne chromowo-niklowe taśmy BAND-IT, oferowane są w rolkach o długości 30,5 m. Dostępne są również w praktycznych plastikowych nosidełkach, ułatwiających ich odwijanie. Wykonane z nierdzewnej stali u 304 ( C92x) i ze stali u 201 ( C20x). Pakowanie w rolkach umożliwia dostowanie długości odcinka taśmy do konkretnych wymagań, ograniczając w ten sposób ilość odpadów. Użycie narzędzia C001 pozwala na stosowanie tego rodzaju taśmy nie tylko do mocowania kabli czy rurek, lecz również węży ciśnieniowych, gdyż możliwe jest uzyskanie siły naciągu nawet powyżej 1 tony. C001 narzędzie do montażu taśm BAND-IT STANDARD przeznaczone do napinania i odcinania taśmy w rolce. Są idealnym rozwiązaniem jeśli chodzi o mocowanie, wiązanie i spinanie wymagające wyższej trwałości, siły i wytrzymałości. szerokość taśmy szerokość taśmy ( ) grubość masa opakowania [kg] C 201* 4,8 3/16 0,38 0,54 C 202 6,35 1/4 0,51 0,77 C 923 9,53 3/8 0,63 1,50 C ,7 1/2 0,76 2,30 C ,9 5/8 0,76 2,90 C /4 0,76 3,50 Śrubosiłek - uchwyt umożliwiający mocowanie taśm BAND-IT STANDARD bez konieczności zastosowania klamerek oraz użycia narzędzia C001. * dostarczamy wyłącznie na zamówienie! Taśmy u C C 926 możemy dostarczyć na zamówienie w wersji light o grubości 0,38 mm, wraz z odpowiednimi klamrami. Klamry do taśm mocujących BAND-IT STANDARD wykonane są ze stali nierdzewnej u 304 ( C95x) i ze stali u 201 ( C25x). dla taśmy o szerokości dla taśmy o szerokości (cale) masa opakowania [kg] C 251* 4,8 3/16 0, C 252 6,35 1/4 0, C 953 9,53 3/8 0, C ,7 1/2 1, C ,9 5/8 1, C /4 2, * dostarczamy wyłącznie na zamówienie! materiał: stal nierdzewna u 304 lub

63 TAŚMY z serii MB kołek POBIJAK TKW TPDK Taśmy u MB służą do szybkiego montażu kabli, przewodów bądź rurek do podłoża lub ścian wykonanych z różnych materiałów. W połączeniu z kołkami TKW umożliwia łatwy montaż do podłoża betonowego rur lub przewodów. MB12075P MB12075 MB12075CZ PPMB NOWOŚĆ nr producenta kształt profilu materiał MB12075P profil prosty stal galwanizowana + tworzywo sztuczne wymiar: szerokośćxgrubość [m] 12 x 0,75 10 MB profil prosty stal galwanizowana 12 x 0,75 10 MB12075CZ - profil ósemkowy stal galwanizowana 12 x 0,75 10 PPMB - profil prosty - pleciony polipropylen 15x 1,0 15 Kołek stalowy TKW. Wykonany ze stali hartowanej bezgwintowy wbijany kołek montażowy. Najczęściej stosowany łącznie z taśmami MB, MBCZ oraz PPMB umożliwiając ich montaż do podłoża. materiał: stal hartowana średnica długość kolor TKW 4 18 stalowy 200 Pobijak TPDK do montażu kołków. Wykonany ze stali hartowanej oraz wysokiej jakości tworzywa, pobijak do wbijania kołków TKW umożliwia montaż do podłoża betonowego rur lub przewodów. Oprócz najwyższej jakości stalowego trzpienia Posiada również wykonaną z tworzywa sztucznego osłonę dłoni, zabezpieczające przed przypadkowym uderzeniem. materiał: stal hartowana + tworzywo sztuczne szerokość wysokość kolor TPDK stalowy+czarny 1 63

64 TAŚMA elektroizolacyjna TSE N-10 podstawowa charakterystyka techniczna siła zerwania (N/cm) 20 wydłużenie przy zerwaniu (%) 180 przylepność do stali (N/cm) 1.6 napięcie przebicia (kv) 6.5 palność temperatura otoczenia ( o C) rozmiar taśmy (szerokość x długość) grubość taśmy samogasnąca -10 o C do +80 o C ilość w opakowaniu zbiorczym TSE mm x 20 m 0,15 mm 10 (kolor) TSE 1925mix 19 mm x 20 m 0,15 mm 8 (tęcza) Taśma elektroizolacyjna TSE wykonana jest z najwyższej jakości samogasnącego PVC. Używana najczęściej do wykonywania instalacji elektrycznych oraz jej konserwacji, tworzenia wiązek kablowych, oznaczania przewodów, ochrony przewodów przed korozją i utlenianiem. Taśmę tę charakteryzuje wysoka jakość tworzywa, z którego jest wykonana (samogasnące PVC), jak również najwyższej jakości klej, nie powodujący korozji miedzi. Precyzyjne ucięcie taśmy zapobiega przyklejaniu się do jej brzegów takich zanieczyszczeń jak: kurz, opiłki metali i ziarna piasku. Gwarantuje to pewne mocowanie taśmy do podłoża na całej przyklejanej powierzchni. Najwyższej jakości materiał izolacyjny, z którego taśma jest wykonana, zapewnia wysoką odporność na oddziaływanie czynników: chemicznych (odporność na działanie wody oraz różnego rodzaju substancji chemicznych), fizycznych (promieniowanie UV, procesy starzenia) oraz mechanicznych (ścieranie, zginanie itp.) TSE 1925 oferujemy w pojedynczych kolorach: czarnym, białym, brązowym, szarym, czerwonym, niebieskim, żółto-zielonym, zielonym i żółtym. Dostępne są również 8-kolorowe zestawy. materiał: PVC gwarancja zachowania właściwości technologicznych 12 miesięcy. Taśma elektroizolacyjna N-10 ma taki sam zakres stosowania, jak taśma u TSE. Różni ją od taśm TSE rodzaj materiału z którego jest wykonana (plastyfikowane PVC). Standardowo oferowana w kolorze czarnym. Produkt spełnia wymogi dyrektyw: 2000/53/EC oraz RoHS 2002/95/EC. Taśma nie zawiera ołowiu, rtęci, kadmu, sześciowartościowego chromu, PBB oraz PBDE. podstawowa charakterystyka techniczna cecha metoda badania specyfikacja wartość owa przyczepność do metalu (N/cm) j.w. min. 1,8 2,5 samporzyczepność (N/cm) j.w. min. 1,8 2,4 siła zerwania (N/cm) j.w. min wydłużenie przy zerwaniu (%) j.w. min palność j.w. samogasnąca samogasnąca napięcie przebicia (kv) EN min. 5 6 indeks temperatury ( o C) 3000 godz. 105 spełnia rozmiar taśmy (szerokość x długość) grubość taśmy ilość w opakowaniu zbiorczym materiał: PVC plastyfikowane 64 N mm x 20 m 0,13 10

65 TAŚMA samowulkanizująca TSEPR W951 Wysokiej jakości taśma samowulkanizująca wykonana z gumy etylenowo-propylenowej (EPR). Stosowana najczęściej przy odtwarzaniu izolacji kabla przy mufach średniego napięcia, wodouszczelnianiu kabli, przewodów telekomunikacyjnych lub RTV oraz urządzeń elektrycznych. Stosuje się ją również do zabezpieczania elementów stalowych przed korozją. podstawowa charakterystyka techniczna siła zrywająca (N/cm) 1,5 MPa wydłużenie (%) 500% wytrzymałość dielektryczna (kv/mm) temperatura pracy ( O C) 32 kv -40 o C do + 90 o C rozmiar taśmy (szerokość x długość) grubość taśmy wewnętrzna średnica szpuli TSEPR mm x 5 m 0,75 32 TSEPR mm x 10 m 0,75 32 materiał: EPR TSEPR mm x 5 m 0,8 32 TSEPR mm x 10 m 0,8 32 Produkowana przez Plymouth Rubber Europa S.A. taśma W951 posiada identyczne zastosowanie jak taśma TSEPR, czyli stosowana jest najczęściej przy odtwarzaniu izolacji kabla przy mufach średniego napięcia, wodouszczelnianiu kabli, przewodów telekomunikacyjnych lub RTV oraz urządzeń elektrycznych. Stosuje się je również do zabezpieczania elementów stalowych przed korozją. Wykonana z gumy etylenowo-propylenowej. Oferowana w kolorze czarnym. podstawowa charakterystyka techniczna cecha wartość j.m. metoda badania Wydłużenie 930 % ASTM D 4388 temperatura pracy (stała) 90 C ASTM D 4388 temperatura pracy (krytyczna) 130 C ASTM D 4388 rozmiar taśmy (szerokość x długość) grubość taśmy wewnętrzna średnica szpuli odporność UV spełnia ASTM D 4388 wytrzymałość dielektryczna 35 kv/mm ASTM D 4388 W mm x 5 m 0,5 32 W m 19 mm x 10 m 0,5 32 materiał: EPR 65

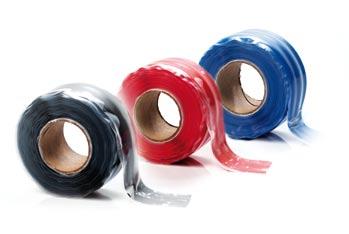

66 TAŚMY silikonowe TSX Samospajalna taśma silikonowa TSX - ogólnego zastosowania. Uszczelnia i izoluje. Taśma jest produktem zaprojektowanym dla przemysłu wojskowego, unikalne właściwości to m.in. brak kleju (taśma klei się sama do siebie) temperatura pracy do +260 C (powyżej tej temperatury taśma roztapia się). Jednocześnie zachowuje giętkość w temperaturze do -54 C. Izoluje przewody do 8 kv, zabezpiecza węże z wodą przed wyciekami. Cechy szczegolne produktu to m.in.: - rozciąganie - 300% w stosunku do długości nominalnej, - odporna na działanie promieni UV, - zabezpiecza wycieki - samospajalna - bezklejowa - nie zostawia śladów po klejeniu rozmiar taśmy (szerokość x długość) grubość taśmy ilość w opakowaniu zbiorczym TSX 25,4 mm x 3 m 0, Oczyść powierzchnię, którą chcesz zabezpieczyć, uszczelnić, zaizolować. Utnij odpowiednią długość taśmy silikonowej 2. Usuń folię zabezpieczającą z początkowej części taśmy silikonowej. Pamiętaj, aby przez cały czas powierzchnia taśmy silikonowej była sucha i czysta. 3. Rozpocznij izolowanie od jednego pełnego oplotu izolowanego przedmiotu (np. przewodu, węża) 4. Owijaj taśmę wokół izolowanego przedmiotu naciągając ją jednocześnie o około 50% długości nominalnej Przy zabezpieczaniu węży lub rur pracujących pod ciśnieniem powinno się wykonać przynajmniej dwie warstwy zabezpieczające. 5. Ostatnia pętla - zakończenie taśmy silikonowej powinno kleić się w 100% do taśmy silikonowej. Pamiętaj o tym kończąc oplot. materiał: silikon 66

67 KOŃCÓWKI oczkowe izolowane TIKO Końcówki kablowe izolowane do zakończania i łączenia żył przewodów. Wykonane są z najwyższej jakości miedzi pocynowanej galwanicznie. Izolację końcówki stanowi warstwa poliamidu, który w porównaniu np. do PCV jest bardziej odporny na uszkodzenie mechaniczne np. pękanie. Tworzywo to umożliwia działanie takiego połączenia w szerokim zakresie temperatur. Lutowane połączenie tulei osadczej oraz specjalna konstrukcja końcówek (easy entry) ułatwia aplikację, mocowanie i zaprasowywanie żył przewodów w końcówce. Zastosowanie końcówek w porównaniu do np. lutowania przewodów, zmniejsza ryzyko często zachodzącego zjawiska - przegrzewania się żył, a co za tym idzie zwiększają bezpieczeństwo i żywotność urządzeń, w których zostały zastosowane. NOWOŚĆ przekrój przewodu [mm2] wymiary d2 W L E F B (F+E) D d1 T kolor TIKO-1M3-PA 0,5-1,5 3, ,9 1,6 0,8 czerwony 100 TIKO-1M4-PA 0,5-1,5 4,3 7 20,7 11 6,5 17,5 3,9 1,6 0,8 czerwony 100 TIKO-1M5-PA 0,5-1,5 5, , ,9 1,6 0,8 czerwony 100 TIKO-1M6-PA 0,5-1,5 6, , ,9 1,6 0,8 czerwony 100 TIKO-2.5M3-PA 1,5-2,5 3,2 6 19, ,5 2,3 0,8 niebieski 100 TIKO-2.5M4-PA 1,5-2,5 4,3 6,8 20,7 11 6,6 17,6 4,5 2,3 0,8 niebieski 100 TIKO-2.5M5-PA 1,5-2,5 5,3 8 23,2 11 8,5 19,5 4,5 2,3 0,8 niebieski 100 TIKO-2.5M6-PA 1,5-2,5 6, , ,5 2,3 0,8 niebieski 100 TIKO-2.5M8-PA 1,5-2,5 8, , ,5 2,3 0,8 niebieski 100 TIKO-2.5M10-PA 1,5-2,5 10, , ,5 2,3 0,8 niebieski 100 TIKO-6M4-PA 4-6 4, ,4 3,6 1,0 żółty 100 TIKO-6M5-PA 4-6 5, , ,4 3,6 1,0 żółty 100 TIKO-6M6-PA 4-6 6, , ,4 3,6 1,0 żółty 100 TIKO-6M8-PA 4-6 8, , ,4 3,6 1,0 żółty 100 TIKO-6M10-PA , , ,4 3,6 1,0 żółty 100 TIKO-6M12-PA , ,4 3,6 1,0 żółty 100 materiał: miedź cynowana + poliamid temperatura pracy do -30 o C do +105 o C tolerancja wymiarowa wg. DIN maksymalne napięcie 600V 67

68 KOŃCÓWKI tulejkowe izolowane DUI /kolor wg DIN, niemieckiego lub francuskiego wielkość (dla przekroju mm - długość) AWG d1 mm d2 mm I1 mm I2 mm s1 mm s2 mm opak. DUI , ,7 1, ,15 0, DUI , ,75 1, ,15 0, DUI , ,75 1, ,15 0, DUI , , ,15 0, Tulejkowe końcówki kablowe DUI stosuje się do zabezpieczenia końcówek przewodów wielożyłowych przed ich rozszczepianiem. Zastosowanie ich zmniejsza ryzyko powstania zwarcia oraz zapewnia wykorzystanie parametrów pełnego przekroju żyły przewodu. Na zapytanie oferujemy końcówki tulejkowe w paskach oraz rolkach. DUI , , ,15 0, DUI , , ,15 0, DUI , , ,15 0, DUI , , ,15 0, DUI , ,2 2, ,15 0, DUI , ,2 2, ,15 0, DUI , ,2 2, ,15 0, DUI , ,2 2, ,15 0, DUI , , ,15 0, DUI , , ,15 0, DUI , , ,15 0, DUI , , ,15 0, DUI , ,7 3, ,15 0, DUI , ,7 3, ,15 0, DUI , ,7 3, ,15 0, DUI , ,7 3, ,15 0, DUI , ,7 3, ,15 0, DUI , ,2 4, ,15 0, l1 l2 DUI , ,2 4, ,15 0, DUI , ,2 4, ,15 0, DUI , ,2 4, ,15 0, DUI , ,8 4, ,2 0,3 100 d2 s2 d1 s1 DUI , ,8 4, ,2 0,3 100 DUI , ,8 4, ,2 0,3 100 DUI , ,5 6, ,2 0,3 100 DUI , ,5 6, ,2 0,3 100 DUI , ,5 7, ,2 0,4 100 DUI , ,5 7, ,2 0,4 100 DUI , ,8 8, ,2 0,4 100 DUI , ,8 8, ,2 0,4 100 materiał: miedź cynowana + PVC, temperatura pracy: do +105 C, tolerancja wymiarowa wg. DIN 46228/4, minimalna warstwa pocynowania: 3 mikrometry Pozostałe dostępne rozmiary sprawdzisz na stronie 68

69 KOŃCÓWKI tulejkowe izolowane podwójne DUID Tulejkowe końcówki kablowe DUID stosuje się do zabezpieczenia końcówek dwóch przewodów wielożyłowych przed ich rozszczepianiem. Zastosowanie ich zmniejsza ryzyko powstania zwarcia oraz zapewnia wykorzystanie parametrów pełnego przekroju żyły przewodu. Typoszereg oferowanych końcówek obejmuje przekroje od 2x0,5 do 2x16 mm 2. d3 l1 l2 d1 s1 d2 s2 /rozmiar/kolor wg DIN, niemieckiego lub francuskiego wielkość (dla przekroju mm² - długość) AWG d1 d2 d3 I1 I2 s1 s2 DUID-2x x 0, x 20 1,4 2,5 4, ,15 0, DUID-2x x 0, x 18 1,7 2, ,15 0, DUID-2x x 0, x 18 1,7 2, ,15 0, DUID-2x x 1, x 18 1,95 3,4 5, ,15 0,3 100 DUID-2x x 1, x 18 1,95 3,4 5, ,15 0,3 100 DUID-2x x 1, x 16 2,2 3,6 6, ,15 0,3 100 DUID-2x x 1, x 16 2,2 3,6 6, ,15 0,3 100 DUID-2X x 2, x 14 2,8 4,2 7,8 18,5 10 0,2 0,3 100 DUID-2X x 2, x 14 2,8 4,2 7,8 21,5 13 0,2 0,3 100 DUID-2X x 4, x 12 3,7 4,9 8, ,2 0,4 100 DUID-2X x 6, x 10 4,8 6, ,2 0,4 100 DUID-2X x 10, x 8 6,4 7, ,2 0,4 100 DUID-2X x 16, x 6 8,2 9,6 18, ,2 0,4 50 Na zamówienie oferujemy końcówki w większych opakowaniach zbiorczych. Pozostałe dostępne rozmiary sprawdzisz na stronie materiał: miedź cynowana + polipropylen, temperatura pracy do +105 C, tolerancja wymiarowa wg. DIN 46228/4, minimalna warstwa pocynowania: 3 mikrometry 69

70 KOŃCÓWKI tulejkowe nieizolowane DUN TRYTYT oferuje także wykonane z miedzi, cynowane galwanicznie końcówki tulejkowe bez izolacji. Minimalna warstwa pocynowania końcówek wynosi 3 µm, przy zastosowanej tolerancji wymiarowej wg DIN 46228/4. Oferta obejmuje rozmiary przekrojów od 0,14 do 240 mm 2. d2 d1 l s wielkość (dla przekroju mm² - długość) AWG d1 d2 I s DUN , ,1 6 0, DUN , ,1 8 0, DUN , ,2 2,3 6 0, DUN , ,2 2,3 8 0, DUN , ,2 2,3 10 0, DUN , ,4 2,5 8 0, DUN , ,4 2,5 10 0, DUN , ,7 2,8 8 0, DUN , ,7 2,8 10 0, DUN , ,7 2,8 12 0, DUN , ,2 3,4 7 0, DUN , ,2 3,4 10 0, DUN , ,2 3,4 12 0, DUN , , ,2 100 DUN , , ,2 100 DUN , , ,2 100 DUN , ,5 4,7 10 0,2 100 DUN , ,5 4,7 12 0,2 100 DUN , ,5 5,8 12 0,2 100 DUN , ,8 7,5 12 0,2 100 Pozostałe dostępne rozmiary sprawdzisz na stronie materiał: miedź cynowana, tolerancja wymiarowa wg. DIN 46228/4, minimalna warstwa pocynowania: 3 mikrometry 70

71 NARZĘDZIA kłódki energetyczne BKE noże monterskie BNM średnica korpusu kłódki długość korpusu kłódki maksymalna średnica zapięcia średnica trzpienia zaciskającego BKE BKE opak. Kłódki energetyczne BKE przeznaczone są do prostego zabezpieczania: złączy kablowych, szaf licznikowych, przyłączy gazowych, węzłów ciepłowniczych itp. Wykonane są z wysokiej jakości stali. Dostępne w wersjach zamykanych kluczem uniwersalnym, w kształcie trójkąta lub półksiężyca. Korpus kłódki jest dodatkowo lakierowany proszkowo, co zabezpiecza kłódkę przed działaniem czynników atmosferycznych, a dodatkowo zwiększa estetykę wyrobu. Trzpień zaciskający kłódki (do wyboru u trójkąt lub półksiężyc) jest ocynkowany, dzięki czemu może spełniać funkcję trwałego i pewnego zamknięcia przez wiele lat. Klucze do kłódek oferujemy oddzielnie. BKE-17 ø 8 22, ø 17 ø 10 BKE ø 22 Klucze do kłodek BKE wykonane ze stali ocynkowanej służą do zamykania i otwierania kłodek energetycznych. dedykowane do kłódek z trzpieniem Klucz BKE-P półksiężyc 1 Klucz BKE-T trójkąt 1 Klucz BKE-U trójkąt, półksiężyc, kwadrat 1 materiał: stal cynkowana Profesjonalny nóż monterski BNM dla elektroinstalatorów i elektromonterów do m.in. nacinania izolacji przewodów, oczyszczania kabli. W ofercie noże z jednym lub dwoma ostrzami. liczba ostrzy długość ostrza wymiary gabarytowe po złożeniu opak. BNM x26x16 5 BNM x26x16 5 materiał: stal nierdzewna + drewno 71

72 ZACISKI odgałęźne HLAK Zaciski u HLAK stosowane głównie w szafach rozdzielczych jak również sterowniczych. Przystosowane do tworzenia układów szeregowych montowanych na szynie TS/TH35 w układzie pionowym jak również poziomym (w zależności od u). Kolorystyczne rozróżnienie pozwala na łatwą identyfikację (przy właściwym podłączeniu) zacisków fazowych, neutralnych oraz ochronnych. Zgodne z DIN-VDE dla AC 400V Obudowa zacisku w kolorze jasnoszarym (RAL 7035), pokrywy dostępne w kolorach jasnoszarym, zielonym, niebieskim, brązowym lub czarnym. nr producenta liczba biegunów wejścia max. wyjścia max. 25 mm 2 16 mm 2 HLAK 25-1/2 M2 szary HLAK 25-1/2 M2 zielony HLAK 25-1/2 M2 niebieski HLAK 25-1/2 M2 brązowy HLAK 25-1/2 M2 czarny nr producenta liczba biegunów wejścia max. wyjścia max. 35 mm 2 25 mm 2 HLAK 35-1/2 M2 szary HLAK 35-1/2 M2 zielony HLAK 35-1/2 M2 niebieski HLAK 35-1/2 M2 brązowy HLAK 35-1/2 M2 czarny nr producenta liczba biegunów wejścia max. wyjścia max. 50 mm 2 50 mm 2 HLAK 50-1/2 szary HLAK 50-1/2 niebieski HLAK 50-1/2 zielony NOWOŚĆ materiał: poliamidowa obudowa (wykonanie u C zabezpiecza przed przypadkowym dotknięciem zacisków palcem) oraz mosiężnego zacisku 72

73 ZACISKI odgałęźne HLAK HLAK 35-1/4 P szary HLAK 35-1/4 P niebieski HLAK 35-1/4 P żólto-zielony nr producenta liczba biegunów wejścia max. wyjścia max. 35 mm 2 25 mm HLAK 35-1/6 P szary HLAK 35-1/6 P niebieski HLAK 35-1/6 P żólto-zielony nr producenta liczba biegunów wejścia max. wyjścia max. 35 mm 2 25 mm nr producenta liczba biegunów wejścia max. wyjścia max. 25 mm 2 16 mm 2 HLAK 25-4/ x2 3x2, 1x4 1 HLAK 25-4/ x2 3x2, 1x6 1 nr producenta liczba biegunów wejścia max. wyjścia max. 35 mm 2 25 mm 2 HLAK 35-4/ x2 3x2, 1x4 1 HLAK 35-4/ x2 3x2, 1x6 1 73

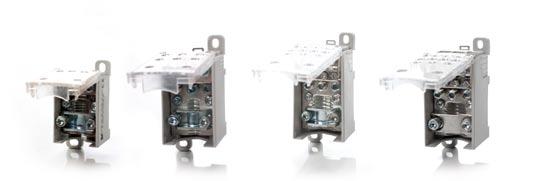

74 BLOKI rozdzielcze PVB Bloki rozdzielcze PVB odpowiadają za podział energii doprowadzanej do szaf rozdzielczych lub sterowniczych. Wykonane z wysokiej jakości tworzywa oraz pocynowanych mosiężnych zacisków, dzięki czemu można za ich pośrednictwem stosować jednocześnie odprowadzenia wykonane z przewodów miedzianych, jak również aluminiowych. Przystosowane są do montażu na szynach TS/TH 35 lub bezpośrednio do podłoża (za pomocą śrub). Przezroczysta klapka zapewnia doskonałą widoczność połączonych przewodów. U1 =1000 V wg VDE 0613/ nr producenta zakres zastosowania [przekroje mm 2 ] PVB x x /5 PVB (wcześniejsze oznaczenie) PVB-185 SE- 3 x x (90 o ) 3 x /5 PVB 250-3/ x x x /5 PVB 400-3/ x x x /5 PVB 500-4/ x x x2,5 16 1/5 PVB 185 PVB 160 PVB 250 PVB 400 materiał: tworzywo sztuczne + mosiądz pocynowany 74

75 ZACISKI samozaciskowe oraz rozgałęźne izolowane i nieizolowane Samozaciskowe zaciski izolowane do przewodów zerowych, wykonane i certyfikowane zgodnie z normą EN 60998/VDE Korpus z 15 miejscami zaciskowymi, 12 pól samozaciskowych dla przewodów o przekroju do 2,5 mm², 2 pola samozaciskowe dla przewodów o przekroju do 4 mm² i 1 wejście dla żyły sztywnej o przekroju do 25 mm², bądź żyły giętkiej o przekroju do 16 mm², mocowanej za pomocą zacisku śrubowego. Korpus wykonany z poliamidu. Przystosowane do zamocowania na szynie TS/TH35. Maksymalne, dopuszczalne natężenie 80A. nr producenta przewodu mocowanie na szynę szerokość modułu kolor N 14-S zerowy TH35 <30mm niebieski 10 PE 14-S ochronny TH35 <30mm zielony 10 A 14-S rozgałęźny TH35 <30mm szary 10 materiał: poliamid + mosiądz Zaciski rozgałęźne izolowane przewodów zerowych oraz ochronnych. Mocowanie żył przewodu za pomocą stalowych śrub M5 (max. moment dokręcenia 1,5 Nm). Zaciski jednostronnie zamknięte. Przeznaczone do zamocowania na szynie TS/TH. materiał: poliamid + mosiądz Typ/rozmiar Nr producenta Typ przewodu Przekrój [mm 2 ] Sztuk w opak. Kolor N 7-F zerowy 7x16 10 niebieski N 12-F zerowy 12x16 10 niebieski N 15-F zerowy 15x16 10 niebieski PE 7-F ochronny 7x16 10 zielono-żółty PE 12-F ochronny 12x16 10 zielono-żółty PE 15-F ochronny 15x16 10 zielono-żółty N/PE 7-F zerowo/ochronny 7x16 10 szary N/PE 12-F zerowo/ochronny 12x16 10 szary N/PE 15-F zerowo/ochronny 15x16 10 szary Zaciski rozgałęźne nieizolowane przewodów zerowych oraz ochronnych, wykonane są z bezhalogenowego poliamidowego wspornika, w którym osadzony jest nieizolowany mosiężny zacisk. Mocowanie żył przewodu za pomocą stalowych śrub M5 (max. moment dokręcenia 1,5 Nm). Przeznaczone do zamocowania na szynie TS/TH35. nr producenta przewodu przekrój [mm 2 ] mocow. na szynę kolor N zerowy 7x16 TH35 niebieski 10 N zerowy 12x16 TH35 niebieski 10 N zerowy 15x16 TH35 niebieski 10 PE ochronny 7x16 TH35 zielono-żółty 10 PE ochronny 12x16 TH35 zielono-żółty 10 PE ochronny 15x16 TH35 zielono-żółty 10 materiał: poliamid + mosiądz 75

76 ZACISK uniwersalny V-klema Zacisk uniwersalny u V-klema ZUVK dzięki ruchomemu dociskowi umożliwia przyłączenie kabli o średnicach od 16 do 240mm2 AL./CU. Zacisk ten służy do podłączania kabli do aparatów niskonapięciowych (rozłączniki i podstawy bezpiecznikowe, rozłączniki izolacyjne), szyn prądowych. Jednocześnie umożliwia on tworzenie połączeń o wysokiej wytrzymałości mechanicznej i przewodności prądowej. Zastosowanie podkładki ZUVKP poszerza możliwości i obszar zastosowania klemy ZUVK, dla zabezpieczenia przed nieświadomym dotknięciem złącz można zastosować ZUVK-CAP. Wariant A: ustawienie dla dużych przekrojów: Wariant B: ustawienie dla małych przekrojów: mm² (rm) mm² (rm) mm² (re) mm² (re) mm² (sm) mm² (sm) mm² (se) mm² (se) zacisk podkładka opis rozmiary W H L moment zerwania [Nm] ZUVK zacisk V-klema 35,5 51, ZUVKP-10 podkładka M ZUVKP-12 podkładka M ZUVK-CAP kapturek NOWOŚĆ materiał: zacisku: stop aluminium (AlMgSi1) docisku: mosiądz, pocynowany śruby: mosiądz, pocynowany podkładki: miedź, pocynowana 76

77 IZOLATORY wsporcze BI Izolatory Bi wykonane są z bezhalogenowego poliestru, służą jako wspornik szyn TS/TH w szafach rozdzielczych. Cechują się wysoką odpornością na działanie wysokich temperatur (wytrzymałość do 960 C). Posiadają również wysokiej jakości metalowy gwint. nr producenta napięcie pracy wysokość izolatora rozmiar klucza gwint BI20M ,3/0,4 KV M4 10 BI20M ,3/0,4 KV M6 10 BI25M ,4/0,5 KV M5 10 BI30M ,6/0,75 KV M6 10 BI30M ,6/0,75 KV M8 10 BI35M ,6/0,75 KV M6 10 BI35M ,6/0,75 KV M8 10 BI35M ,6/0,75 KV M10 10 BI40M ,0/1,2 KV M8 10 BI40M ,0/1,2 KV M10 10 BI40M ,0/1,2 KV M12 10 BI50M ,2/1,5 KV M8 10 BI50M ,2/1,5 KV M10 10 BI50M ,2/1,5 KV M12 10 BI60M ,5/1,8 KV M8 10 BI60M ,5/1,8 KV M10 10 BI70M ,0/2,4 KV 70 M10 10 BI70M ,0/2,4 KV 70 M12 10 materiał: poliester + stalowy gwint 77

78 UCHWYTY I PŁYTKI DOCISKOWE do mocowania przewodów w korytkach metalowych BS i GW Stalowy ocynkowany uchwyt mocujący przewody BS, szczególnie zalecany do stosowania wraz z szynami TS/TH 32 (C30 wg. EN 60715). Ułatwia prowadzenie i właściwe ułożenie kabli i przewodów w szafach rozdzielczych oraz sterowniczych. Polipropylenowa płytka dociskowa dodatkowo izoluje i zabezpiecza przewody. Stosowane również przy układaniu tras kablowych w korytkach kablowych. Oddzielnie oferujemy polipropylenowe podkładki GW. nr producenta sztuk w opakowaniu zakres zastosowania [średnice - mm] BS Ø8 Ø12 BS Ø10 Ø16 BS Ø14 Ø22 BS Ø18 Ø28 BS Ø24 Ø34 BS Ø30 Ø40 BS Ø36 Ø46 BS Ø42 Ø52 BS Ø48 Ø58 BS Ø54 Ø64 nr producenta sztuk w opakowaniu zakres zastosowania [średnice - mm] GW Ø8 Ø12 GW Ø10 Ø16 GW Ø14 Ø22 GW Ø18 Ø28 GW Ø24 Ø34 GW Ø30 Ø40 GW Ø36 Ø46 GW Ø42 Ø52 GW Ø48 Ø58 GW Ø54 Ø64 materiał: stal + polipropylen 78

79 GNIAZDA do podłączania urządzeń 3-fazowych HAD-3, HAD-3F gniazdo do rozdzielni VES Wykonane z wysokiej jakości tworzywa sztucznego gniazdo HAD wyposażone jest w pięć zacisków umożliwiających podłączenie urządzeń 3-fazowych. Zatrzaskowa pokrywa przystosowana do wyprowadzenia dwóch przewodów. Ułatwione podłączenie przewodów dzięki oznaczeniu zacisków/kolory biegunów zgodnie ze standardowym oznaczeniem żył. Jakość produktu potwierdzona certyfikatem VDE. HAD 3 HAD 3-F nr producenta sztuk w opakowaniu zakres zastosowania [przekroje mm 2 ] HAD x 2.5 dociskacz nr producenta sztuk w opakowaniu zakres zastosowania [przekroje mm 2 ] HAD 3-F x 2.5 Gniazda VES przeznaczone do montażu na szynach TS/TH35. Do zastosowania w szafach rozdzielczych lub sterowniczych. Wykonane z wysokiej jakości tworzywa z uziemieniem u francuskiego. Na zamówienie dostępne również z uziemieniem u Schuko. Posiadają certyfikat VDE. nr producenta VES - uziemienie u francuskiego /100 materiał: tworzywo sztuczne + mosiężne zaciski 79

80 SZYNY ZACISKI fazowe widełkowe G rozgałęźne AS Szyny fazowe widełkowe zapewniają pewne i bezpieczne połączenia aparatów instalacyjnych. Stosowane są w aplikacjach klasycznych wyłączników nadprądowych i wyłączników różnicowoprądowych. Podwójna forma zacisków pozwala na mocowanie szyny bezpośrednio do osprzętu, zaś wzmocniona geometria widełek zapewnia pewny docisk. Standardowa widełkowa szyna fazowa dostarczana jest zazwyczaj w formie metrowych odcinków o uniwersalnym zastosowaniu. Odcinki te są przycinane stosownie do potrzeb odbiorcy. Inną oferowaną formą widełkowej szyny fazowej jest odmiana MFC* (czyli dopasowana dokładnie do potrzeb klienta). Trzecim rodzajem widełkowych szyn fazowych jest odmiana Miniline*, charakteryzująca się kompaktową budową. kod producenta długość modułu przekrój [mm 2 ] śruba zacisku zbiorcze * na zamówienie G-1L-210/12iso / M5-M6 50 G-3L-1000/10 C / M6 20 G-3L-210/10 C / M6 25 materiał: PVC lub ABS + miedź G-3L-1000/16 C / X11,5 20 G-3L-210/16 C / X11,5 25 Zacisk rozgałęźny AS służy do dzielenia obwodów w szafach rozdzielczych lub sterowniczych. Najczęściej stosowany w połączeniu z aparaturą modułową, wyłącznikami nadprądowymi, stycznikami itp. kod producenta zakres przekrojów w zalezności od u przewodu wytrzymałość dielektryczna zbiorcze AS/3x16SNS x16 linka 3x10 drut lub zakończenie końcówką tulejkową 63 A/690V 10 materiał zacisku: mosiądz cynowany + stal ocynkowana, obudowa: PC ABS samogasnący 80

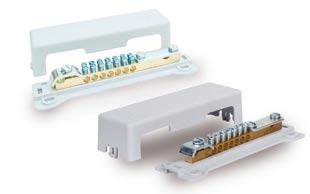

81 SZYNY wyrównania potencjału POT PAS Szyny wyrównania potencjałów POT i PAS wykonane są z wysokiej jakości wolnego od halogenów polistyrenu o wysokiej odporność na uszkodzenia mechaniczne oraz mosiężnego zacisku, zgodnie z normami VDE. POT 16/25 2-r POT 16/25 1-r kod producenta do podłączenia taśmy o wymiarch do podłączenia przewodów o przekroju materiał obudowy kolor POT 16/25 1-r x4 POT 16/25 2-r x mm, 50 mm 2, 7x6-25 mm 2 polistyren jasnoszary 8-10 mm, 50mm2, 7x6-25 mm 2 polistyren jasnoszary PAS 6 kod producenta do podłączenia taśmy o wymiarch do podłączenia przewodów o przekroju materiał obudowy kolor PAS 6 z mocowaniem do podłoża x6-25 mm 2 5x1,5-6 mm 2 polipropylen jasnoszary POT 25/V kod producenta do podłączenia taśmy o wymiarch do podłączenia przewodów o przekroju materiał obudowy kolor POT 25/V x4 polipropylen 8-10 mm, 50 mm 2 wolny od 6x6-25 mm 2 halogenów materiał: polistyren + mosiądz jasnoszary 81

82 OPASKI uziemiające EB i EB-ES Opaski uziemiające u EB - za ich pomocą wykonuje się połączenia wyrównawcze w budynkach, gwarantujące poprawne działanie instalacji przeciwporażeniowej. Przekrój przyłączanego przewodu: 2,5 16 mm 2. Materiał: taśma opaski stal V2A, zacisk i korpus wykonane ze stali, ocynkowanej, chromianowane. Opaska u EB przeznaczona jest do zastosowania w pomieszczeniach o niskim stopniu zawilgocenia. kod producenta długość na rurę o przekroju Ø min i max zbiorcze [szt] EB /8-3/ EB /8-1 1/ EB / EB / materiał: stal ocynkowana Opaski u EB/ES, wykonane ze stali nierdzewnej (parametry przyłączeniowe analogiczne jak w przypadku opasek EB) mają zastosowanie w pomieszczeniach mokrych bądź o znacznym stopniu zawilgocenia oraz w aplikacjach zewnętrznych. kod producenta długość na rurę o przekroju Ø min i max zbiorcze [szt] EB0/ES /8-3/ EB1/ES /8-1 1/ EB2/ES / EB3/ES / materiał: stal nierdzewna + elementy zacisków wykonane ze stali ocynkowanej 82

83 ZACISKI szyny zbiorczej SK SZYNY montażowe TH Zaciski u SK służą do przyłączania kabli i przewodów do szyn zbiorczych, wewnątrz rozdzielnic NN bez konieczności wiercenia otworów w szynach. Mocowane na szynie za pomocą wypustu zatrzaskowego. kod producenta przekrój torque na szynę prądową zbiorcze [szt] SK16F ,5-16 4Nm SK16F ,5-16 4Nm SK16F ,5-16 4Nm SK35F , Nm 5 50 SK35F , Nm SK70F Nm 5 50 SK70F Nm SK120F Nm 5 25 SK120F Nm SK185F Nm 5 10 Szyny montażowe u TH (szyny DIN ) przeznaczone są do montażu aparatury modułowej (np. wyłączniki nadprądowe, różnicowo-prądowe) oraz złączek 1-torowych z akcesoriami w rozdzielnicach NN i szafach sterowniczych. Wykonane z wysokiej jakości stali ocynkowanej na biało. szerokość wysokość perforacja długość L [m] zbiorcze TH 35/1 35 7, TH 35/0,5 35 7,5 0,5 10 TH 35P/1 35 7, TH 35P/0,5 35 7,5 + 0,5 10 materiał: stal ocynkowana 83

84 UCHWYT do rur RAS Obejmy metalowe OFX Uchwyt mocujący RAS służy do mocowania rur, peszli, kabli do podłoża lub konstrukcji za pomocą wkręta lub śrub montażowych. Umożliwia zachowanie dystansu pomiędzy mocowanym przedmiotem, a powierzchnią przytwierdzenia. nr producenta zakres mocowania/średnica w zbiorcze RAS/M RAS/M RAS/M RAS/M materiał: stal ocynkowana RAS/M RAS/M Obejmy metalowe OFX służą do mocowania rurek i przewodów do podłoża za pomocą wszelkiego rodzaju wkrętów, kołków lub gwoździ. Metalowy uchwyt wraz z wykonaną z kauczuku syntetycznego (etylenopropylen) wkładką redukują przenoszenie drgań przez kabel, wiązkę kabli lub zamocowane rurki. Oferowane na sztuki lub w opakowaniach zbiorczych. dla wiązki o średnicy średnica otworu rozmiary D rozmiar S zbiorcze OFX-5 5 5,3 12 1,5 100 OFX-6 6 5,3 12 1,5 100 OFX-8 8 5,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 S D OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 materiał: stal ocynkowana ogniowo + EPDM - etylenopropylen (kauczuk syntetyczny). zgodne z normą DIN 3016, temperatura pracy: -40 C do +120 C OFX ,3 12 1,

85 uchwyty kablowe KSH KKS KSM Ścienny lub sufitowy uchwyt kablowy KSH służy do podtrzymywania ciągów przewodów - montowany do podłoża za pomocą kołków szybkiego montażu, wkrętów itp. nr producenta dla przewodów kolor zbiorcze materiał: wysoko udarowy PP wolny od halogenów KSH szt. NYM 3x1,5 jasnoszary 100 KSH szt. NYM 3x1,5 jasnoszary 50 Uchwyty kablowe KKS są rozbudowaną wersją uchwytów KSH. Podobnie jak uchwyty KKB, mogą zastępować kanały lub korytka kablowe podczas wykonywania tras kablowych. Różnią się od uchwytów KSH dodatkowym wspornikiem mocującym, ułatwiającym zamontowanie uchwytu zarówno na ścianie jak również na suficie. Sugerowany rozstaw mocowania uchwytów (co cm) maksymalna liczba przewodów NYM 3x1,5 mm 2 kolor KKS jasnoszary 100 KKS jasnoszary 50 materiał: polipropylen, temperatura pracy: -40 C do +80 C (krótkotrwale do +130 C) minimalna temperatura montażu: -10 C, odporność na działanie płomieni zgodna z VDE 0471/DIN IEC 695 kołek montażowy ø 6 Uchwyty kablowe KSM, wykonane ze stali ocynkowanej. Służą do prowadzenia kabli i przewodów. Mogą zastępować kanały lub korytka kablowe podczas wykonywania tras kablowych. Możliwy montaż zarówno do ścian, jak i sufitów. Sugerowany rozstaw mocowania uchwytów (co cm) nr producenta maksymalna liczba przewodów NYM 3x1,5 mm 2 rodzaj pokrycia KSM ocynk 50 materiał: stal ocynkowana kołek montażowy ø 6 KSM ocynk 25 85

86 UCHWYTY kablowe KKB Uchwyty kablowe KKB do tworzenia prostych tras kablowych. Stosowane alternatywnie do kanałów i korytek kablowych. Najczęściej wykorzystywane do prowadzenia kabli nad sufitami podwieszanymi. Umożliwiają szybkie dokładanie i odejmowanie przewodów z tras kablowych. Mocowane do podłoża za pomocą śrub, kołków rozporowych, wkrętów. Modyfikacja trasy kablowej nie wymaga użycia dodatkowych narzędzi. maksymalna ilość przewodów NYM szerokość wysokość kolor 3x1,5 mm 2 KKB jasnoszary 100 maksymalna ilość przewodów NYM szerokość wysokość kolor 3x1,5 mm 2 KKB jasnoszary 50 maksymalna ilość przewodów NYM szerokość wysokość kolor 3x1,5 mm 2 KKB jasnoszary 50 materiał: poliamid 6 (PA6), temperatura pracy: -40 C do +80 C (krótkotrwale do +130 C) minimalna temperatura montażu: -10 C. (Podstawowa odporność na działanie promieni UV zapewnia żywotność uchwytu przy zastosowaniu zewnętrznym na okres przynajmniej 5 lat.) 86

87 TABLICE i naklejki ostrzegawcze E NI NO - EO (210x297) - EO1 (148x210) - EI (148X210) - EOZ (148X210) - EO2 (105x148) - EO3 (74x105) Tablice ostrzegawcze u E wykonane są z blachy aluminiowej pokrytej białą folią odblaskową 3M Stosowane wszędzie tam gdzie występują urządzenia elektryczne i konieczne jest zwrócenie uwagi na możliwość porażenia prądem, wymagane jest ograniczenie dostępu, itp. grubość blachy aluminiowej: 1 mm (aluminium 1050 H 12 chemicznie odtłuszczone). Napis i tło wykonane drukiem solwentowym twardym o rozdzielczości 720 dpi. Odblaskowość tablicy wg norm dla tablic rejestracyjnych. Zabezpieczenie tablicy folią ochronną anty-uv. Każda tablica posiada 4 otwory montażowe w narożnikach. Zaleca się montaż tablic za pomocą taśm ze stali nierdzewnej (ball-lok lub taśmy u C201). NIE DOTYKAĆ URZĄDZENIE ELEKTRYCZNE Dostępne rozmiary : 52x74; 74x105; 105x148;148x210 WYŁĄCZNIK GŁÓWNY Dostępne rozmiary: 74x105 POD NAPIĘCIEM Dostępne rozmiary: 74X105; 105x148; 148x210 GŁÓWNY WYŁĄCZNIK PRĄDU Dostępne rozmiary: 74X105 PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU Dostępne rozmiary 74x105 Arkusze samoprzylepne o rozmiarze 74x150 L1-36 etykiet na arkuszu L2-36 etykiet na arkuszu L3-36 etykiet na arkuszu Uziom - 54 etykiety PE - 36 etykiet na arkuszu N - 36 etykiet na arkuszu Wyłącz - 36 etykiet na arkuszu Załącz - 36 etykiet na arkuszu WYŁĄCZNIK PRĄDU Dostępne rozmiary 74x105 TPPT NDUE - tablica ostrzegawcza z blachy aluminiowej z profilowanymi otworami pod montaż za pomocą taśm ze stali nierdzewnej. Tablice ostrzegawcze samoprzylepne u NI, NO przeznaczone do oznaczania urządzeń lub miejsc gdzie należy zachować szczególną ostrożność. Stosowane tam gdzie mogą występować różnego rodzaju zagrożenia np. niebezpieczeństwo porażenia prądem. Informacyjne - wskazują na występowanie w danym miejscu odpowiednich urządzeń. Wykonane z wysokiej jakości samoprzylepnej folii PVC, naklejanej bezpośrednio do oczyszczonego oraz odtłuszczonego podłoża. Dostępne w rozmiarach 52x74 mm, 74x105 mm, 105x148 mm, 148x210 mm. 87

88 TABLICZKI opisowe MT opisowe zamykane TOZO Tabliczki opisowe MT wykonane są z poliamidu 6.6 Oferowane jako niezapisane - służą do samodzielnego oznaczania wiązek przewodów i kabli w instalacjach elektrycznych. Oznaczenia na tabliczkach można nanosić przy pomocy pisaków (ich powierzchnia jest lekko zmatowiona celem uzyskania lepszej przyczepności tuszu) lub metodą tłoczenia na gorąco (co daje gwarancję zwiększonej trwałości znakowania). rozmiar długość A/szerokość B otwory na przewleczenie opaski TRYTYTKI MT-2 40X20 do 4,8 mm (do u ST) 100 MT-3 60X25 do 4,8 mm 100 MT-4 60X50 do 4,8 mm 100 A A A B B B MT-2 MT-3 MT-4 materiał: poliamid Tabliczki opisowe TOZO, to seria tabliczek opisowych z zamykanym okienkiem, umożliwiającym wielokrotną zmianę etykiet. Mocowanie tabliczki, za pomocą TRYTYTEK, umożliwia zastosowanie ich na elementach o większych średnicach. Taka konstrukcja tabliczki ułatwia przenoszenie ich łącznie z dotychczasową etykietą w nowe miejsca, oznaczanie nowych elementów nowym opisem lub zmianę opisu na dotychczasowym elemencie. rozmiary W L H W1 rozmiar etykiety TOZO ,6 11,5 3,0 5,0 30x9,5 10 TOZO ,5 19,1 4,6 5,1 40x17 10 materiał: polietylen (PE) kolor: naturalny temperatura pracy: od -30 C do + 80 C palność: spełnia UL94 HB 88

89 TRYTYTKI z tabliczką opisową GTK z tabliczką opisową zamykaną GTTO TRYTYTKI GTK - z tabliczką opisową, to standardowe TRYTYTKI u GT wyposażone dodatkowo w tabliczkę opisową. Tabliczka daje możliwość czytelnego oznaczenia wiązki, którą spina opaska, metodą tłoczenia na gorąco lub przy pomocy pisaka. Tabliczka jest łatwa w opisie i lekko chropowata, a opaska dzięki zaokrąglonym krawędziom nie niszczy spinanego elementu. A GTK-100MC, GTK-200MC A B B rozmiar dł. A/szer. B max średnica wiązki wytrzymałość na zerwanie [kg] wymiary tabliczki GTK-100MC 100x2, x8 100 GTK-110MC 110x2, x8 100 GTK-200MC 200x2, x GTK-190STC 200x4, x GTK-300STC 270x4, x GTK-110MC A GTK-190STC, GTK-300STC materiał: poliamid 6.6, temperatura pracy: -40 C do +80 C (krótkotrwale do 110 C), temperatura montażu: -10 C do +60 C, temperatura stapiania: +256 C, wytrzymałość dielektryczna: 50KV/mm 2, absorpcja wody: 2,5% (przy wilgotności 50%), palność: samogasnące (V2) Opaski GTTO to TRYTYTKI z zamykaną tabliczką opisową do oznaczania kabli i przewodów. Znajdują zastosowanie wszędzie tam gdzie konieczne jest zapewnienie identyfikacji kabli przewodów lub wiązek przewodów. Zamykane okienko umożliwia również wielokrotną wymianę etykiet. Jednocześnie zabezpiecza w trwały sposób przed przypadkowym usunięciem opisu z etykiety lub jego zamazaniem. Najczęściej stosowane w przemyśle elektroinstalacyjnym, telekomunikacyjnym, energetycznym, a także w mediach, ogrodnictwie oraz wielu innych dziedzinach. B rozmiary W L maksymalna średnica wiązki rozmiar tabliczki GTTO 5, x9,2 10 materiał: polietylen (PE) kolor: naturalny temperatura pracy: od -30 C do + 70 C palność: spełnia UL94 HB 89

90 TRYTYTKI z tabliczką opisową GTI FOLIE ostrzegawcze BFO TRYTYTKI GTI - z tabliczką opisową, to opaski o zbliżonej budowie do opasek u GT, wyposażone dodatkowo w tabliczkę opisową. Ze względu na występowanie w dwóch kolorach: niebieskim (oznaczenie niskiego napięcia) i czerwonym (oznaczenie średniego napięcia), najczęściej znajduje zastosowanie podczas oznaczania przewodów i kabli energetycznych układanych w gruncie. Tabliczka daje możliwość czytelnego oznaczenia wiązki którą spina opaska, metodą tłoczenia na gorąco. TRYTYTKA ta posiada na końcowym odcinku opaski wypustki blokujące opaskę przed jej okręcaniem na oponie kabla. A B materiał: polipropylen rozmiar dł. A/ szer. B rozmiar tabliczki max. średnica wiązki wytrzymałość na zerwanie [kg] kolor GTI-300BL 270x7,0 40x niebieski 25 GTI-300RED 270x7,0 40x czerwony 25 Folia kablowa ostrzegawcza BFO wykonana z polietylenu, służy do podstawowego oznaczania tras kablowych prowadzonych bezpośrednio w gruncie. Kolor folii wskazuje na rodzaj prowadzonej trasy kablowej: niskie lub średnie napięcie. Taśma biało czerwona jest najczęściej wykorzystywana do odgradzania miejsc, w których prowadzone są prace ziemne kolor szerokość długość [m] grubość BFON niebieski ,05 BFOR czerwony ,05 BFOBC biało-czerwony ,05 90

91 WYSIĘGNIKI do naświetlaczy WYSLED OUS Wysięgniki WYSLED służą do montażu naświetlaczy ledowych, metahalogenowych i halogenowych. Wykonane są ze stali konstrukcyjnej ocynkowanej. Dzięki możliwości zamocowania zarówno w pionie jak i poziomie, umożliwiają doświetlenie fasad budynków jak również obszarów znajdujących się bezpośrednio w sąsiedztwie ściany budynku. rozmiar dł./szer./wys. rozstaw otworów rodzaj zabezpieczenia powierzchni waga wysięgnika [kg] WYSLED 400x200x100 72mm dla fi 6mm 102mm dla 20/8 165mm dla 20/8 ocynk 1,45 1 materiał: stal zabezpieczenie powierzchni: ocynk Wysięgniki do opraw oświetleniowych wykonane są z rury stalowej lakierowanej proszkowo (standardowo na kolor szary). Końce wysięgnika zaślepione są korkami plastikowymi, nadającymi wysięgnikowi estetyczny wygląd oraz zabezpieczają przed dostaniem się to wewnątrz różnego rodzaju zanieczyszczeń. OUS służy do mocowania opraw oświetleniowych do słupów lub fasad budynków. Wysięgnik posiada w komplecie dwa uchwyty służące do mocowania wysięgnika do ściany. średnica rury ø długość wysięgnika [cm] kolor kąt wygięcia waga z uchwytami [kg] [szt] OUS szary 120 rozwarty 2,80 1 OUSO szary 120 rozwarty 3,70 1 OUSOB szary 120 rozwarty 4,80 1 materiał: stal zabezpieczenie powierzchni: lakier proszkowy 91

92 SZYBKOZŁĄCZKI PC Szybkozłączki u PC 225x stosowane są m.in. przy wykonywaniu instalacji oświetleniowych, w budowie systemów bezpieczeństwa oraz innych pracach elektroinstalacyjnych. Wykonane z wysoce przezroczystego, samogasnącego tworzywa spełniającego normę (UL 94V-2) zapewnia bardzo dobrą widoczność miejsc styku. Dodatkowo, kolorowe wstawki właściwe poszczególnym om szybkozłączek ułatwiają ich identyfikację. rysunek Ilość przewodów kolor identyfikatora bocznego Przekrój i przewodu Parametry pracy Ilość w kartonie/woreczku PC czerwony mm 2 drut 24A, 450V, -30 C 110 C 100/500 PC pomarańczowy mm 2 drut 24A, 450V, -30 C 110 C 100/500 PC żółty mm 2 drut 24A, 450V, -30 C 110 C 100/500 PC szary mm 2 drut 24A, 450V, -30 C 110 C 100/500 PC czarny mm 2 drut 24A, 450V, -30 C 110 C 50/250 Szybkozłączki u EASY LINK stosowane są przy wykonywaniu instalacji oświetleniowych oraz innych pracach elektroinstalacyjnych. Umożliwiają połączenie przewodów u drut oraz linka. Wykonane są z samogasnącego tworzywa spełniającego normę (UL 94V-2). ilość przewodów kolor przekrój i przewodu parametry pracy ilość w kartonie/woreczku PC szary Strona zasilania: 2.5 mm 2, drut Strona oświetlenia: 2.5 mm 2, drut lub linka 24A, 450V, -30 C 110 C 100 szt. PC biały Strona zasilania: 2.5 mm 2, drut Strona oświetlenia: 2.5 mm 2, drut lub linka 24A, 450V, -30 C 110 C 100 szt. 92

93 ZŁĄCZKI 12-TOROWE z podkładką LPA polipropylenowe PP Złączki 12-torowe u PP oraz LPA przeznaczone są głównie do łączenia przewodów w rozdzielnicach NN, szafach sterowniczych oraz puszkach instalacyjnych i oprawach oświetleniowych. Dzięki zastosowanemu wysokiej jakości tworzywu można je łatwo dzielić na mniejsze odcinki. Zaciski śrubowe złączek LPA posiadają specjalną konstrukcję śrub z podkładką (wire protector), która zabezpiecza żyły łączonych przewodów przed mechanicznym uszkodzeniem. Pozwalają one także na łączenie żył przewodów u linka bez konieczności zaprasowywania końcówek tulejkowych. dane techniczne ogólne: materiał korpusu: poliamid 66, samogasnący materiał zacisków: mosiądz pokryty niklem (dla LPA12-4 stal) materiał śrub: stal ocynkowana napięcie znamionowe: 450V zakres temperatur pracy: -30º 110ºC kolor: biały C B A D normy: EN60988, UL94V-2 przekrój znamionowy (mm 2 ) zakres przekrojów drut/linka (AWG) prąd znamionowy (A) długość odizolowania podkładka A B C D E LPA12-1,5 1, , ,2 17,0 14,5 8,2 2,9 2,8 LPA12-2,5 2, / , ,5 20, ,6 3,4 F D 1,2 2,5 mm E F C podkładka (dla u LPA) LPA / , ,8 19,2 16,7 10 3,6 3,4 LPA ,7 23, ,9 4,2 B LPA ,6 25,2 13,5 4,4 5 dane techniczne ogólne: materiał korpusu: polipropylen, samogasnący materiał zacisków: materiał śrub: napięcie znamionowe: stal cynkowana stal ocynkowana 450V C B A maksymalna temperatura pracy 85ºC kolor: biały normy: EN60988, UL94V-2 przekrój znamionowy (mm 2 ) zakres przekrojów drut/linka (AWG) prąd znamionowy (A) długość odizolowania podkładka A B C D E F PP12-2,5 2, ,2 16,3 14,5 8 2,9 2,8 19,2 masa [g] D D 1,2 2,5 mm E C PP ,5-117,2 20, ,6 3,4 32,8 B PP ,6 25,4 13,5 4,3 4,8 73,2 93

94 KORYTKA kablowe drobnoperforowane BKDP Korytka grzebieniowe drobnoperforowane przeznaczone są do układania przewodów i kabli w rozdzielnicach NN i szafach sterowniczych. Składają się z korpusu i nakładanej zatrzaskowo pokrywy. Dostępne z perforacją drobną mm. Mocowane przez przykręcenie lub przyklejenie Korytka z perforacją szerokość wysokość perforacja możliwość montażu separatorów [m] BKDP 25x ,5 BKDP 25x BKDP 25x BKDP 25x BKDP 40x BKDP 40x BKDP 40x BKDP 40x BKDP 40x ,5 80/100/ BKDP 60x BKDP 60x BKDP 60x BKDP 60x BKDP 80x szt BKDP 80x szt. 28 BKDP 80x BKDP 80x szt. 24 BKDP 100x szt. 28 BKDP 100x szt BKDP 100x szt BKDP 100x szt. 16 BKDP 120x szt. 24 BKDP 120x szt. 20 BKDP 120x szt ,5 6,5 25/40/60 materiał: technopolimer na bazie PVC, samogasnący (UL94 V0), kolor szary (RAL 7030) 94 14

95 KANAŁY kablowe BKK Kanały BKK wykorzystywane są do prowadzenia i ochrony przewodów elektrycznych oraz telekomunikacyjnych wewnątrz budynków. Szczególnie często używane do tworzenia wszelkich instalacji na ścianach i sufitach budynków mieszkalnych i przemysłowych. Zapewniają stopień ochrony IP4X przed substancjami stałymi oraz IPX0 przed cieczami. Składają się z korpusu i nakładanej zatrzaskowo pokrywy. Mocowane do podłoża poprzez przykręcenie lub przyklejenie. Kanały kablowe można pokrywać różnymi ami farb (akrylowe, olejne, silikonowe). Szerokość Wysokość Rysunek zbiorcze [m] BKK 15x BKK 16x BKK 20x BKK 25x BKK 25x BKK 30x BKK 30x ,1 140 BKK 30x BKK 40x BKK 40x BKK 40x BKK 60x ,2 40 BKK 60x BKK 60x BKK 100x materiał: PVC BKK 100x

96 RURKI z włókna szklanego powlekane silikonem WSG Rurki izolacyjne WSG z włókna szklanego powlekanego silikonem. Dzięki połączeniu włókna szklanego z silikonem koszulki te są jednocześnie samogasnące oraz posiadają bardzo dobre właściwości izolacyjne. Znajdują zastosowanie wszędzie tam gdzie oprócz zabezpieczenia przed przebiciem, konieczne jest również zapewnienie ochrony samym przewodom np. przed działaniem wysokich temperatur. Rurki tego u są najczęściej stosowane jako ochrona przewodów zasilających oprawy świetlne, a także jako zabezpieczenie połączeń w szafach rozdzielczych, silnikach, piecach. Standardowo w kolorze naturalnym. wymiar wewnętrzny grubość ścianki z pokryciem długość rolki Ø nom. tolerancja W tolerancja [m] wytrzymałość dielektryczna: 1,5 kv (nominalnie), (1,2 kv min.) WSG ,0 +0,3-0,0 0,35 ±0,05 10 WSG ,0 + 0,3-0,0 0,35 ±0,05 10 WSG ,5 + 0,3-0,0 0,35 ±0,05 10 WSG ,0 + 0,3-0,0 0,40 ±0,06 10 WSG ,0 + 0,3-0,0 0,48 ±0,07 10 WSG ,0 + 0,3-0,0 0,55 ±0,08 10 WSG ,3-0,0 0,60 ±0,08 10 WSG ,3-0,0 0,60 ±0, materiał: włókno szklane + silikon, temperatura pracy od -45 C do +200 C. klasa izolacji H rurki u WSG-1,5 przeznaczone do użytkowania z napięciem: 1,5kV

97 OPLOTY zabezpieczające TOZ Oploty TOZ wykonane z poliestru lub nylonu 6.6, dzięki zastosowaniu tego u tworzyw sztucznych oferują wysoką elastyczność, przy jednoczesnym zachowaniu doskonałej ochrony przed ścieraniem. Umożliwiają szybkie i łatwe wiązkowanie przewodów. Specjalny splot umożliwia objęcie oplotem wiązek o 2 krotnie większej średnicy od średnicy nominalnej. Jednocześnie dodatkowym atutem jest adoptowanie się oplotu do nieregularnych kształtów, niwelowanie nierówności wiązek itp. W D d wielkość nominalna (W) zakres obejmowanych średnic [m] mm " min d max D TOZ - PE3 3 1/ TOZ - PE6 6 1/ TOZ - PE8 8 5/ TOZ - PE / TOZ - PE / TOZ - PE / TOZ - PE / TOZ - PE TOZ - PE / TOZ - PE / TOZ - PE / TOZ - PE materiał: poliester (PES) * nylon 66 (PA 6.6) (na zamówienie) temperatura pracy: -50 C do C, współczynnik rozciągania: 2-3: 1 temperatura topnienia: 250 C ± 5 C palność: VW-1 kolor: czarny 97
