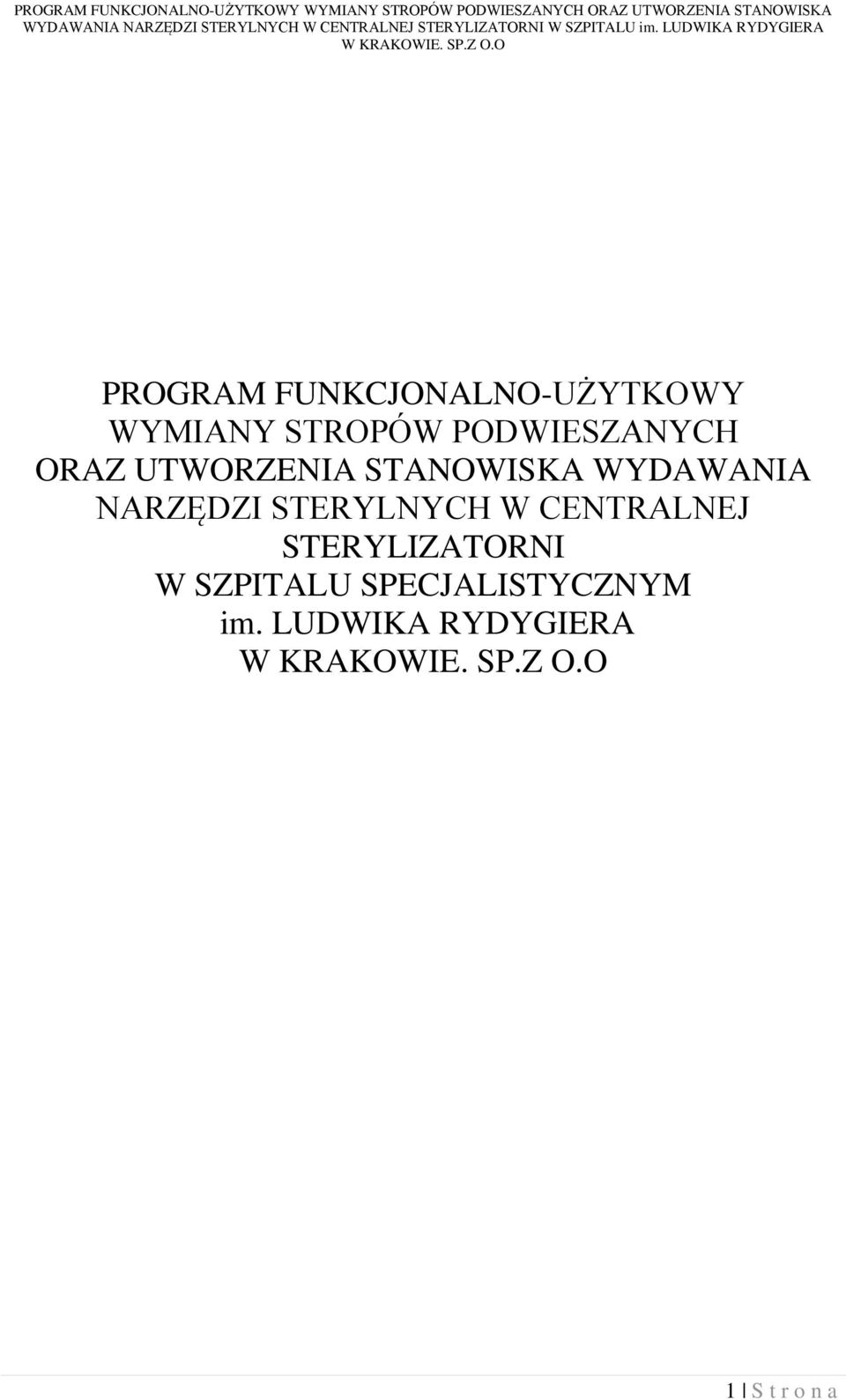

1 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1 S t r o n a

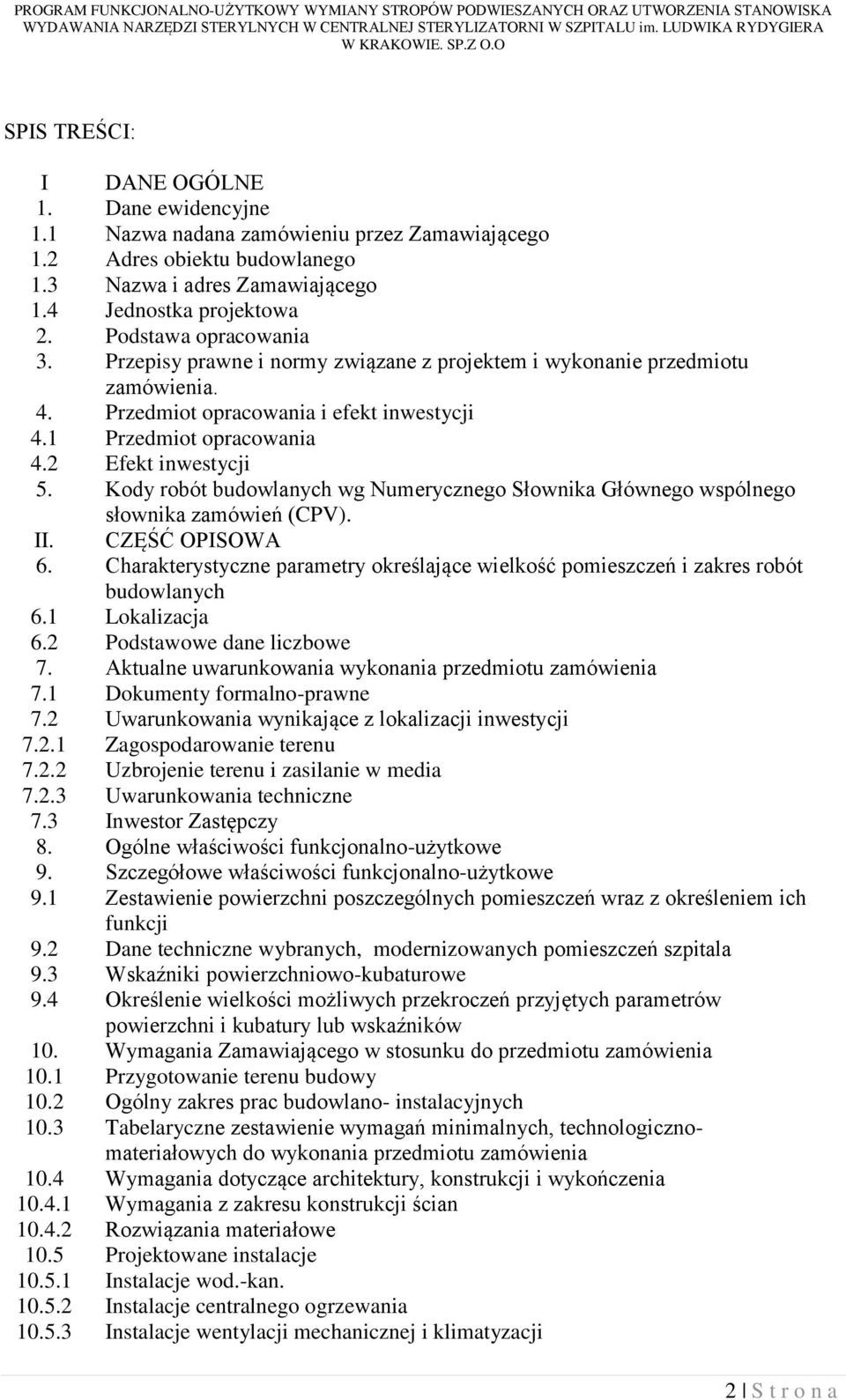

2 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O SPIS TREŚCI: I DANE OGÓLNE 1. Dane ewidencyjne 1.1 Nazwa nadana zamówieniu przez Zamawiającego 1.2 Adres obiektu budowlanego 1.3 Nazwa i adres Zamawiającego 1.4 Jednostka projektowa 2. Podstawa opracowania 3. Przepisy prawne i normy związane z projektem i wykonanie przedmiotu zamówienia. 4. Przedmiot opracowania i efekt inwestycji 4.1 Przedmiot opracowania 4.2 Efekt inwestycji 5. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych Lokalizacja Podstawowe dane liczbowe Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumenty formalno-prawne 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilanie w media Uwarunkowania techniczne Inwestor Zastępczy 8. Ogólne właściwości funkcjonalno-użytkowe 9. Szczegółowe właściwości funkcjonalno-użytkowe 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji 9.2 Dane techniczne wybranych, modernizowanych pomieszczeń szpitala 9.3 Wskaźniki powierzchniowo-kubaturowe 9.4 Określenie wielkości możliwych przekroczeń przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 10.1 Przygotowanie terenu budowy 10.2 Ogólny zakres prac budowlano- instalacyjnych 10.3 Tabelaryczne zestawienie wymagań minimalnych, technologicznomateriałowych do wykonania przedmiotu zamówienia 10.4 Wymagania dotyczące architektury, konstrukcji i wykończenia Wymagania z zakresu konstrukcji ścian Rozwiązania materiałowe 10.5 Projektowane instalacje Instalacje wod.-kan Instalacje centralnego ogrzewania Instalacje wentylacji mechanicznej i klimatyzacji 2 S t r o n a

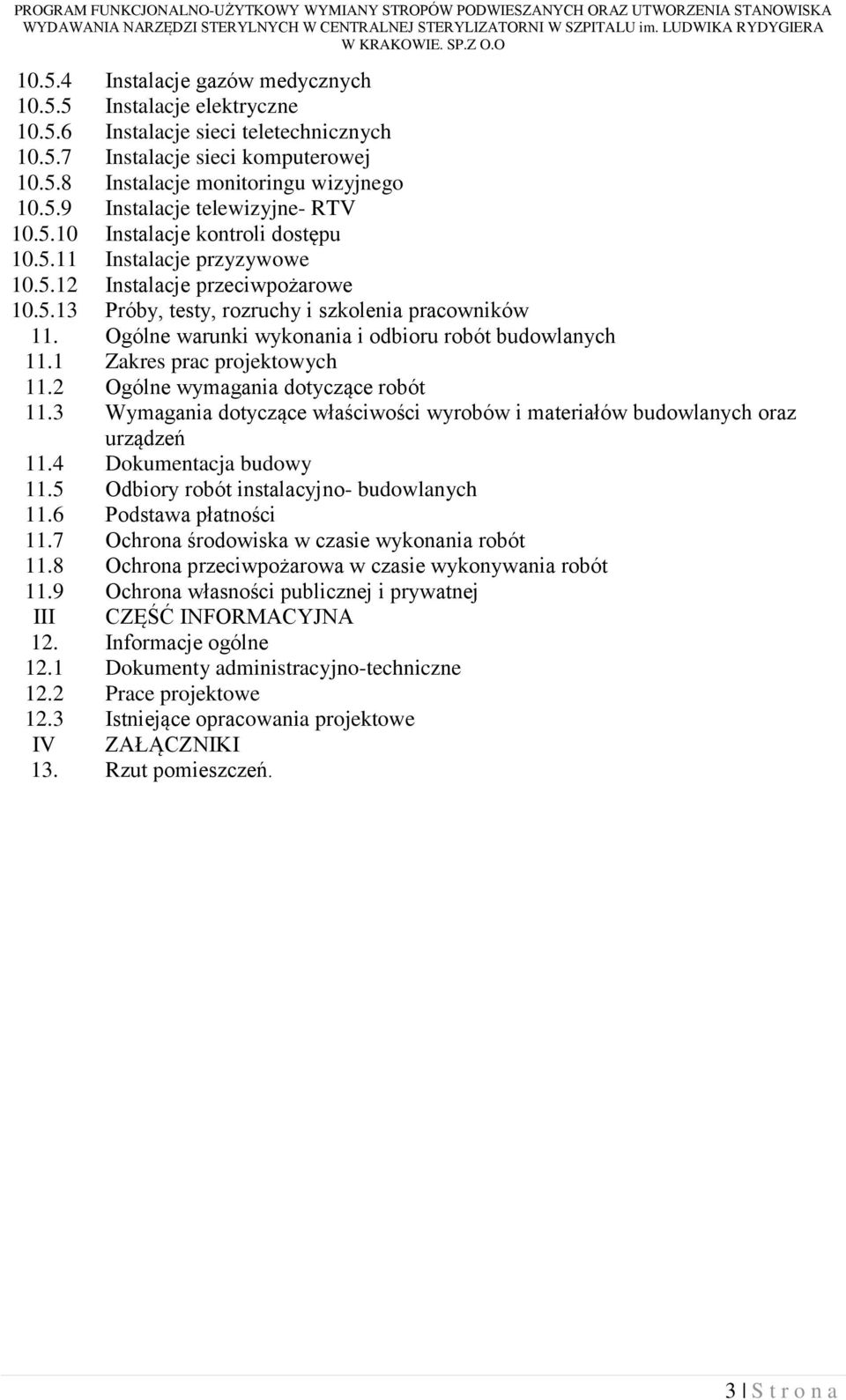

3 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Instalacje gazów medycznych Instalacje elektryczne Instalacje sieci teletechnicznych Instalacje sieci komputerowej Instalacje monitoringu wizyjnego Instalacje telewizyjne- RTV Instalacje kontroli dostępu Instalacje przyzywowe Instalacje przeciwpożarowe Próby, testy, rozruchy i szkolenia pracowników 11. Ogólne warunki wykonania i odbioru robót budowlanych 11.1 Zakres prac projektowych 11.2 Ogólne wymagania dotyczące robót 11.3 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 11.4 Dokumentacja budowy 11.5 Odbiory robót instalacyjno- budowlanych 11.6 Podstawa płatności 11.7 Ochrona środowiska w czasie wykonania robót 11.8 Ochrona przeciwpożarowa w czasie wykonywania robót 11.9 Ochrona własności publicznej i prywatnej III CZĘŚĆ INFORMACYJNA 12. Informacje ogólne 12.1 Dokumenty administracyjno-techniczne 12.2 Prace projektowe 12.3 Istniejące opracowania projektowe IV ZAŁĄCZNIKI 13. Rzut pomieszczeń. 3 S t r o n a

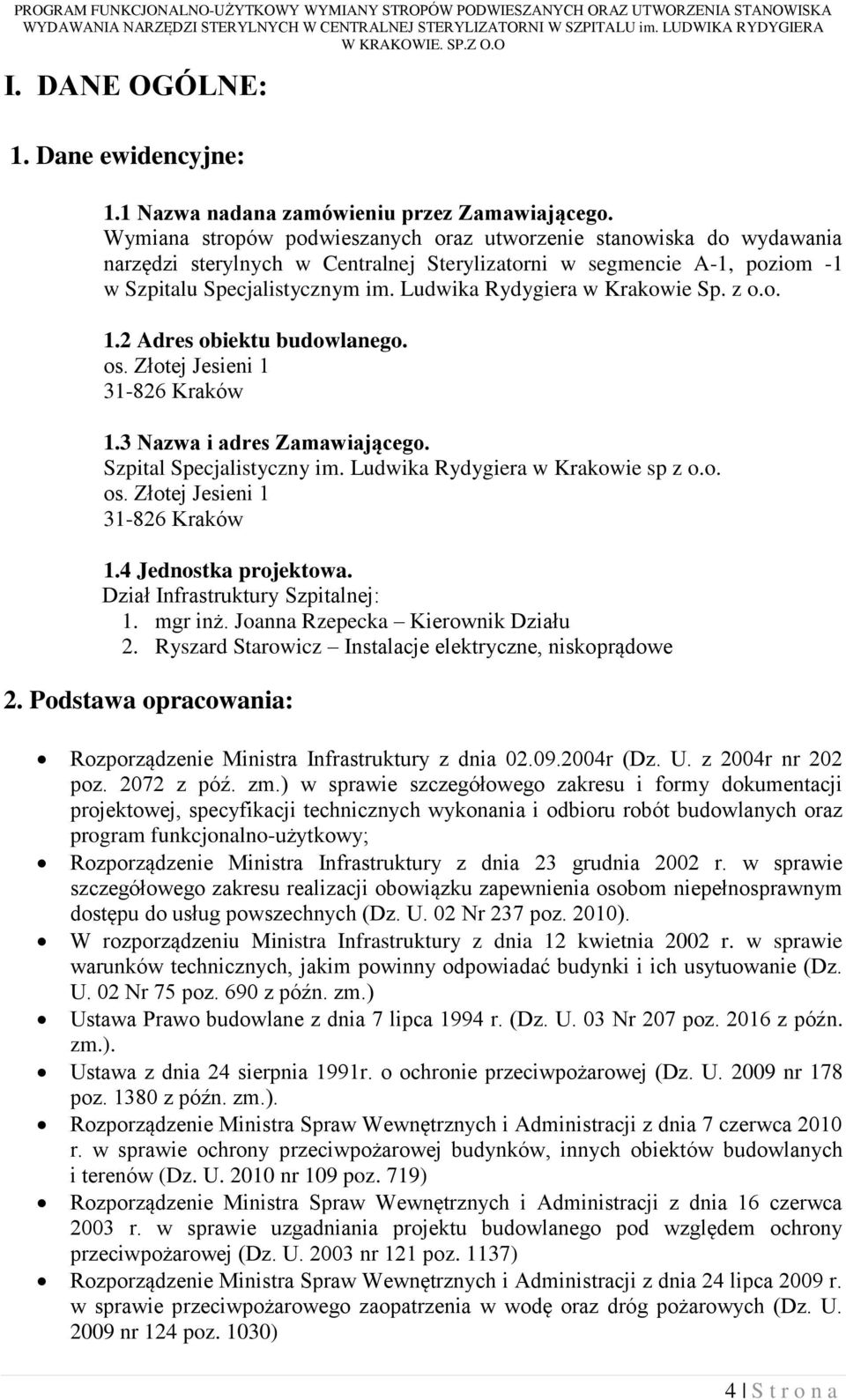

4 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O I. DANE OGÓLNE: 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego. Wymiana stropów podwieszanych oraz utworzenie stanowiska do wydawania narzędzi sterylnych w Centralnej Sterylizatorni w segmencie A-1, poziom -1 w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie Sp. z o.o. 1.2 Adres obiektu budowlanego. os. Złotej Jesieni Kraków 1.3 Nazwa i adres Zamawiającego. Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Kraków 1.4 Jednostka projektowa. Dział Infrastruktury Szpitalnej: 1. mgr inż. Joanna Rzepecka Kierownik Działu 2. Ryszard Starowicz Instalacje elektryczne, niskoprądowe 2. Podstawa opracowania: Rozporządzenie Ministra Infrastruktury z dnia r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy; Rozporządzenie Ministra Infrastruktury z dnia 23 grudnia 2002 r. w sprawie szczegółowego zakresu realizacji obowiązku zapewnienia osobom niepełnosprawnym dostępu do usług powszechnych (Dz. U. 02 Nr 237 poz. 2010). W rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 02 Nr 75 poz. 690 z późn. zm.) Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz. U. 03 Nr 207 poz z późn. zm.). Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (Dz. U nr 178 poz z późn. zm.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U nr 109 poz. 719) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U nr 121 poz. 1137) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U nr 124 poz. 1030) 4 S t r o n a

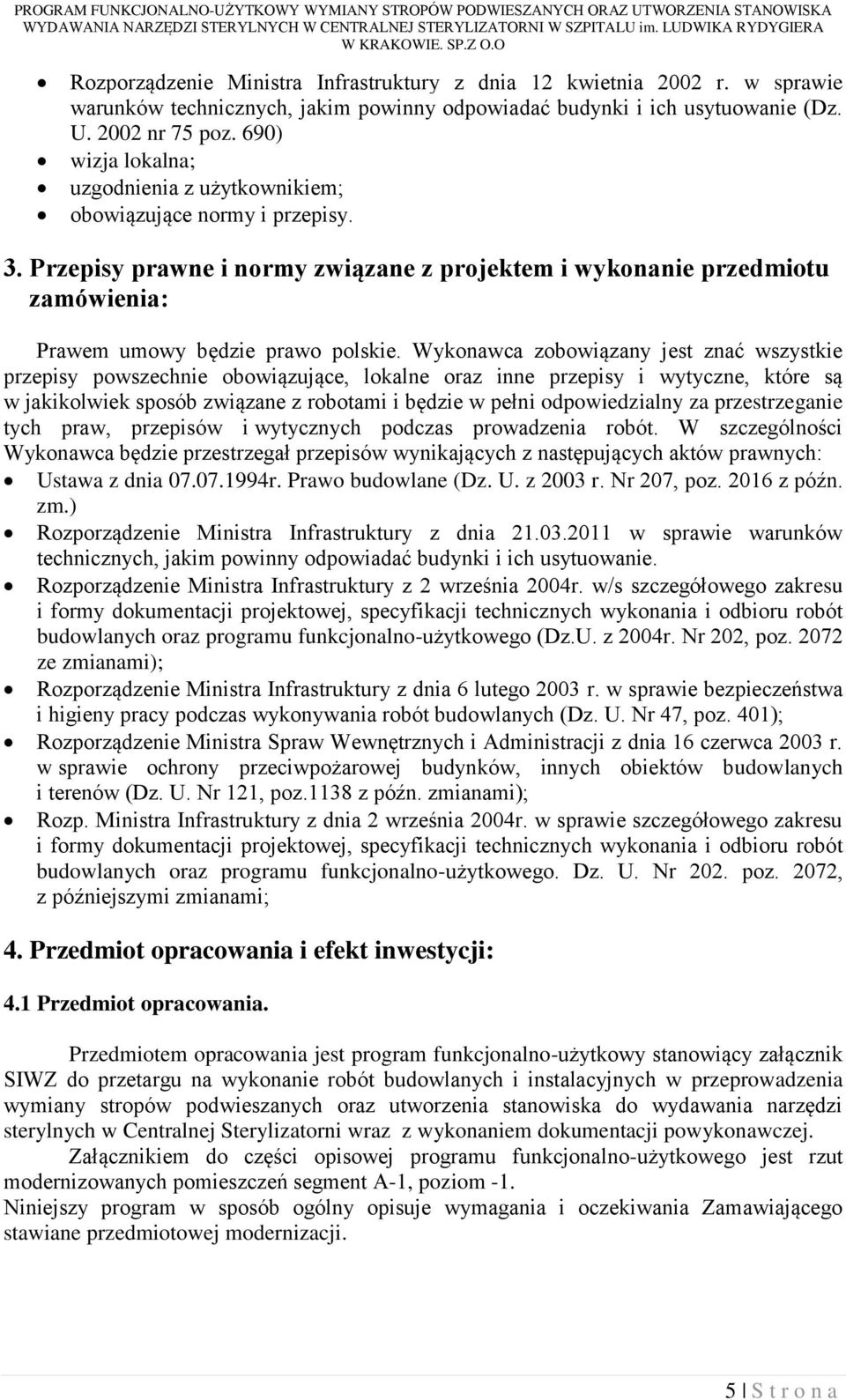

5 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75 poz. 690) wizja lokalna; uzgodnienia z użytkownikiem; obowiązujące normy i przepisy. 3. Przepisy prawne i normy związane z projektem i wykonanie przedmiotu zamówienia: Prawem umowy będzie prawo polskie. Wykonawca zobowiązany jest znać wszystkie przepisy powszechnie obowiązujące, lokalne oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. W szczególności Wykonawca będzie przestrzegał przepisów wynikających z następujących aktów prawnych: Ustawa z dnia r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z 2 września 2004r. w/s szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004r. Nr 202, poz ze zmianami); Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz.1138 z późn. zmianami); Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. Dz. U. Nr 202. poz. 2072, z późniejszymi zmianami; 4. Przedmiot opracowania i efekt inwestycji: 4.1 Przedmiot opracowania. Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie robót budowlanych i instalacyjnych w przeprowadzenia wymiany stropów podwieszanych oraz utworzenia stanowiska do wydawania narzędzi sterylnych w Centralnej Sterylizatorni wraz z wykonaniem dokumentacji powykonawczej. Załącznikiem do części opisowej programu funkcjonalno-użytkowego jest rzut modernizowanych pomieszczeń segment A-1, poziom -1. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej modernizacji. 5 S t r o n a

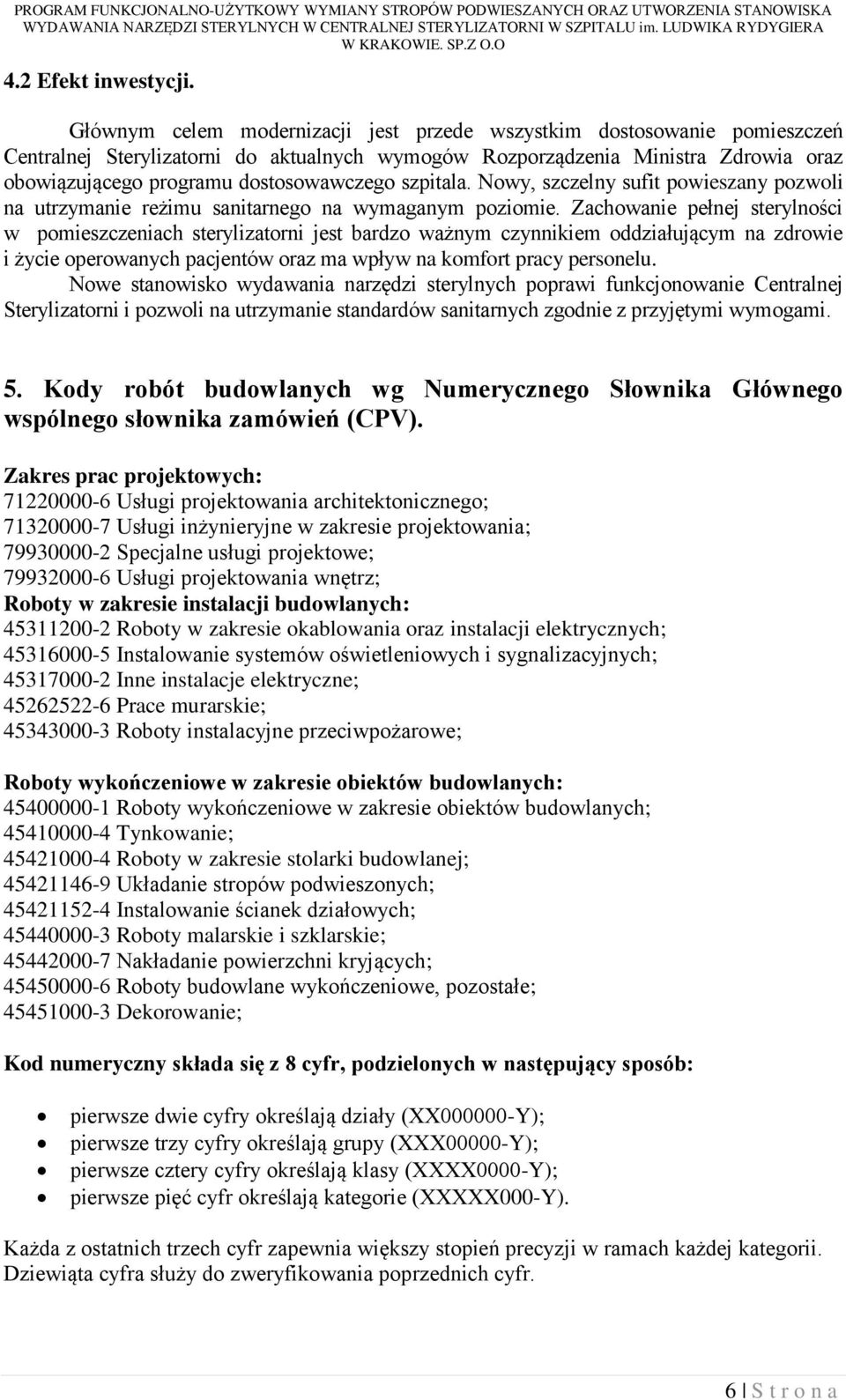

6 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 4.2 Efekt inwestycji. Głównym celem modernizacji jest przede wszystkim dostosowanie pomieszczeń Centralnej Sterylizatorni do aktualnych wymogów Rozporządzenia Ministra Zdrowia oraz obowiązującego programu dostosowawczego szpitala. Nowy, szczelny sufit powieszany pozwoli na utrzymanie reżimu sanitarnego na wymaganym poziomie. Zachowanie pełnej sterylności w pomieszczeniach sterylizatorni jest bardzo ważnym czynnikiem oddziałującym na zdrowie i życie operowanych pacjentów oraz ma wpływ na komfort pracy personelu. Nowe stanowisko wydawania narzędzi sterylnych poprawi funkcjonowanie Centralnej Sterylizatorni i pozwoli na utrzymanie standardów sanitarnych zgodnie z przyjętymi wymogami. 5. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). Zakres prac projektowych: Usługi projektowania architektonicznego; Usługi inżynieryjne w zakresie projektowania; Specjalne usługi projektowe; Usługi projektowania wnętrz; Roboty w zakresie instalacji budowlanych: Roboty w zakresie okablowania oraz instalacji elektrycznych; Instalowanie systemów oświetleniowych i sygnalizacyjnych; Inne instalacje elektryczne; Prace murarskie; Roboty instalacyjne przeciwpożarowe; Roboty wykończeniowe w zakresie obiektów budowlanych: Roboty wykończeniowe w zakresie obiektów budowlanych; Tynkowanie; Roboty w zakresie stolarki budowlanej; Układanie stropów podwieszonych; Instalowanie ścianek działowych; Roboty malarskie i szklarskie; Nakładanie powierzchni kryjących; Roboty budowlane wykończeniowe, pozostałe; Dekorowanie; Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. 6 S t r o n a

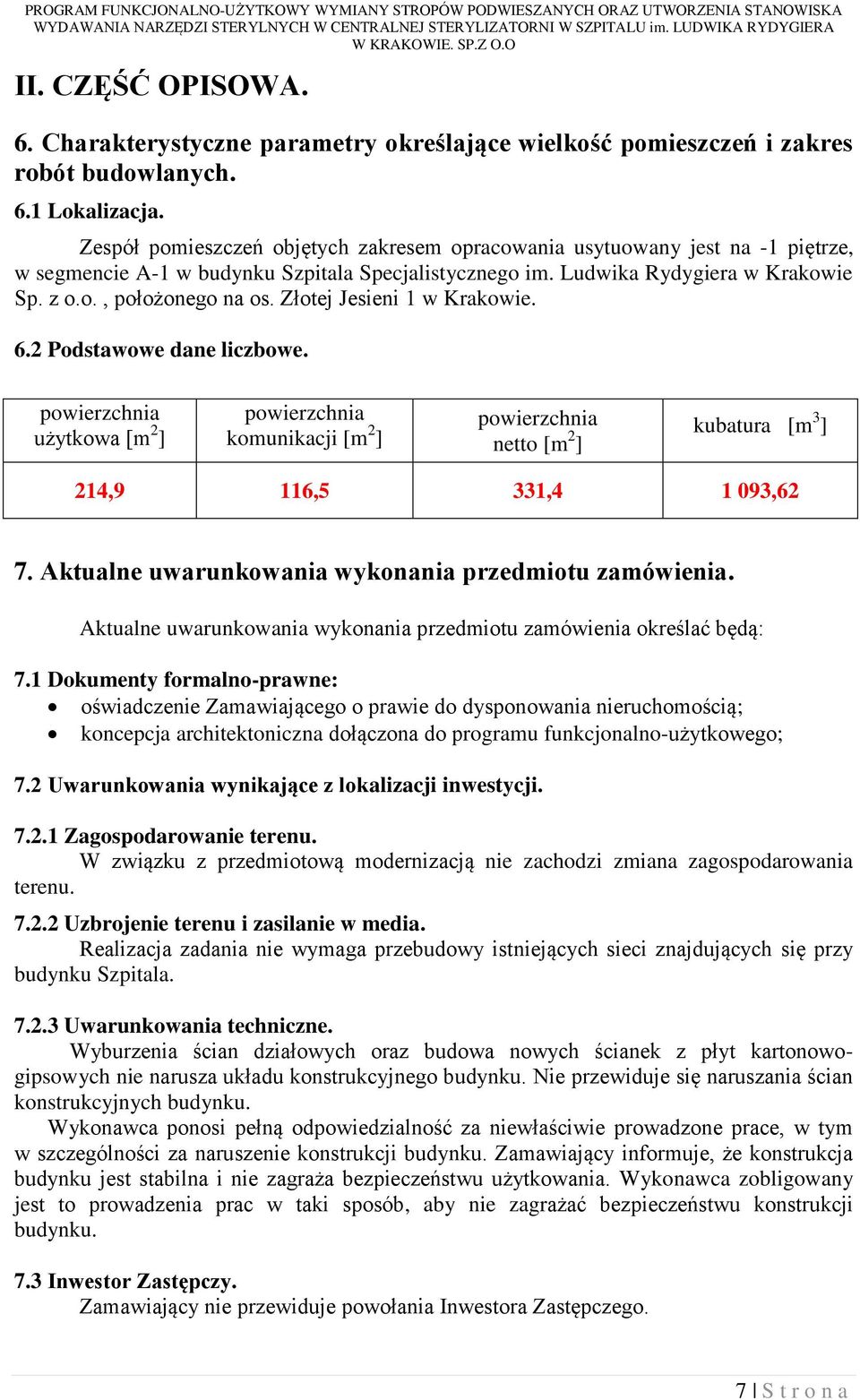

7 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O II. CZĘŚĆ OPISOWA. 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych. 6.1 Lokalizacja. Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na -1 piętrze, w segmencie A-1 w budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie Sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe. powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia netto [m 2 ] kubatura [m 3 ] 214,9 116,5 331, ,62 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia. Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością; koncepcja architektoniczna dołączona do programu funkcjonalno-użytkowego; 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu. W związku z przedmiotową modernizacją nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala Uwarunkowania techniczne. Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowogipsowych nie narusza układu konstrukcyjnego budynku. Nie przewiduje się naruszania ścian konstrukcyjnych budynku. Wykonawca ponosi pełną odpowiedzialność za niewłaściwie prowadzone prace, w tym w szczególności za naruszenie konstrukcji budynku. Zamawiający informuje, że konstrukcja budynku jest stabilna i nie zagraża bezpieczeństwu użytkowania. Wykonawca zobligowany jest to prowadzenia prac w taki sposób, aby nie zagrażać bezpieczeństwu konstrukcji budynku. 7.3 Inwestor Zastępczy. Zamawiający nie przewiduje powołania Inwestora Zastępczego. 7 S t r o n a

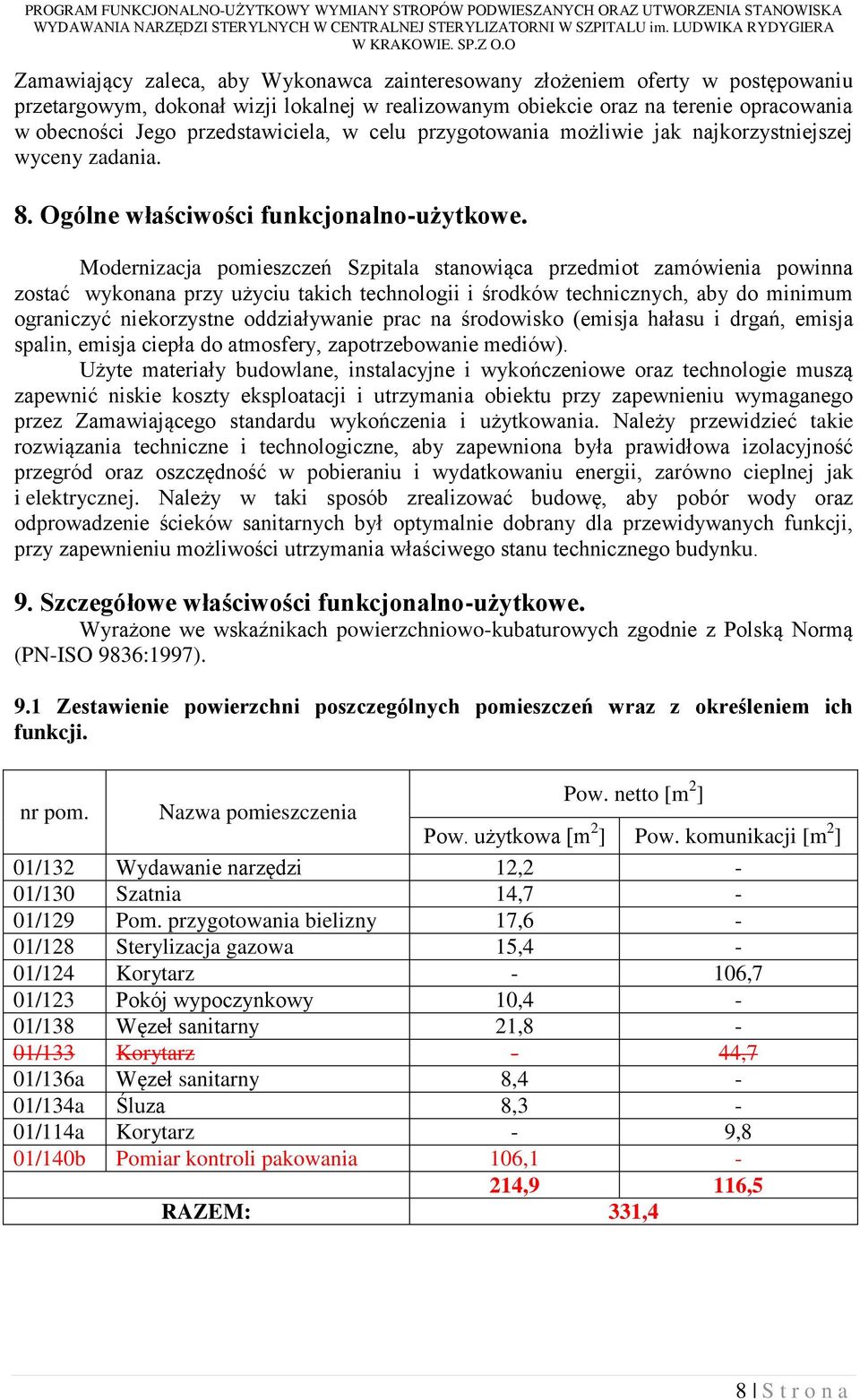

8 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania w obecności Jego przedstawiciela, w celu przygotowania możliwie jak najkorzystniejszej wyceny zadania. 8. Ogólne właściwości funkcjonalno-użytkowe. Modernizacja pomieszczeń Szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie prac na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. 9. Szczegółowe właściwości funkcjonalno-użytkowe. Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji. nr pom. Nazwa pomieszczenia Pow. netto [m 2 ] Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 01/132 Wydawanie narzędzi 12,2-01/130 Szatnia 14,7-01/129 Pom. przygotowania bielizny 17,6-01/128 Sterylizacja gazowa 15,4-01/124 Korytarz - 106,7 01/123 Pokój wypoczynkowy 10,4-01/138 Węzeł sanitarny 21,8-01/133 Korytarz - 44,7 01/136a Węzeł sanitarny 8,4-01/134a Śluza 8,3-01/114a Korytarz - 9,8 01/140b Pomiar kontroli pakowania 106,1-214,9 116,5 RAZEM: 331,4 8 S t r o n a

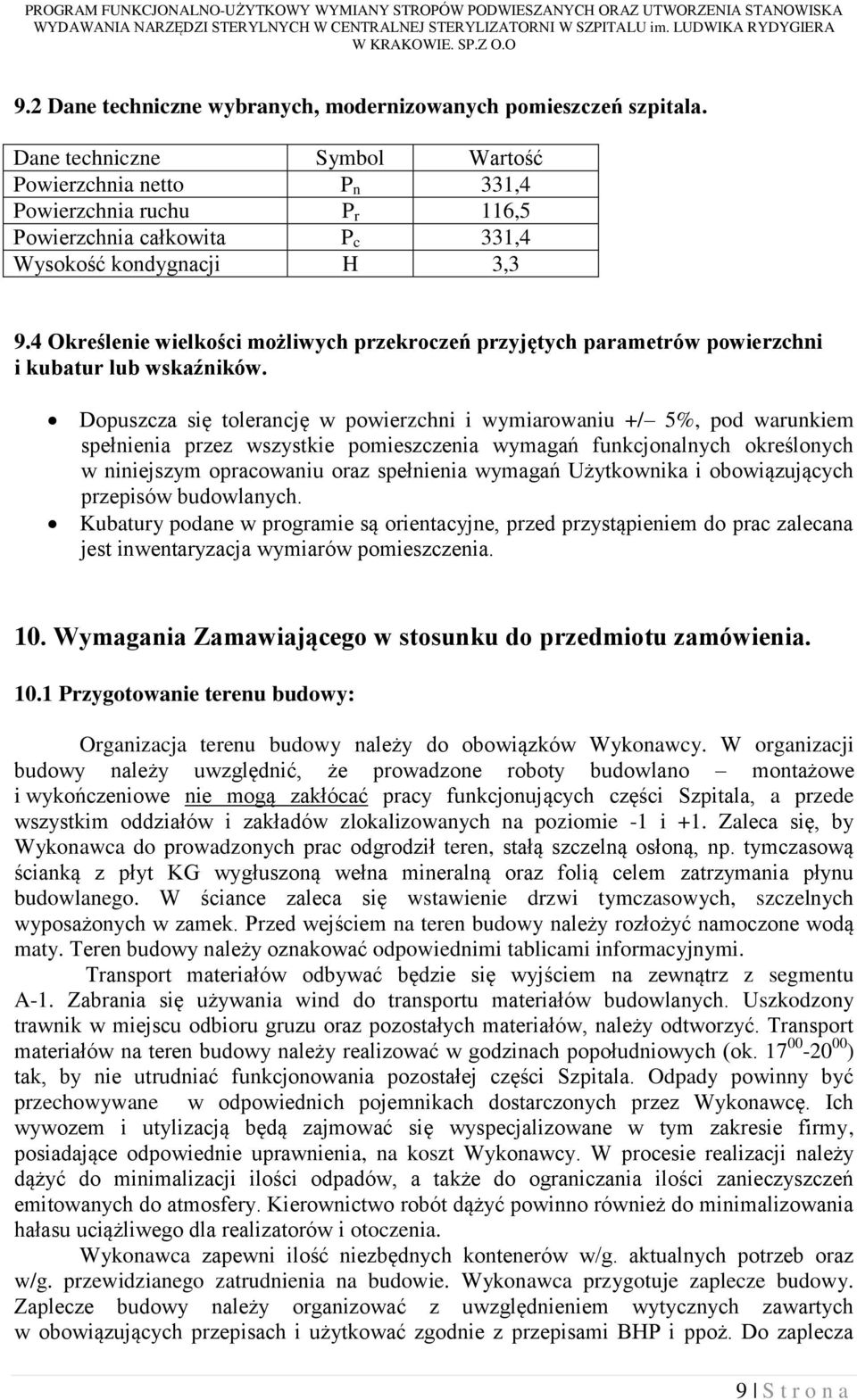

9 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 9.2 Dane techniczne wybranych, modernizowanych pomieszczeń szpitala. Dane techniczne Symbol Wartość Powierzchnia netto P n 331,4 Powierzchnia ruchu P r 116,5 Powierzchnia całkowita P c 331,4 Wysokość kondygnacji H 3,3 9.4 Określenie wielkości możliwych przekroczeń przyjętych parametrów powierzchni i kubatur lub wskaźników. Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 5%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. Kubatury podane w programie są orientacyjne, przed przystąpieniem do prac zalecana jest inwentaryzacja wymiarów pomieszczenia. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Przygotowanie terenu budowy: Organizacja terenu budowy należy do obowiązków Wykonawcy. W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala, a przede wszystkim oddziałów i zakładów zlokalizowanych na poziomie -1 i +1. Zaleca się, by Wykonawca do prowadzonych prac odgrodził teren, stałą szczelną osłoną, np. tymczasową ścianką z płyt KG wygłuszoną wełna mineralną oraz folią celem zatrzymania płynu budowlanego. W ściance zaleca się wstawienie drzwi tymczasowych, szczelnych wyposażonych w zamek. Przed wejściem na teren budowy należy rozłożyć namoczone wodą maty. Teren budowy należy oznakować odpowiednimi tablicami informacyjnymi. Transport materiałów odbywać będzie się wyjściem na zewnątrz z segmentu A-1. Zabrania się używania wind do transportu materiałów budowlanych. Uszkodzony trawnik w miejscu odbioru gruzu oraz pozostałych materiałów, należy odtworzyć. Transport materiałów na teren budowy należy realizować w godzinach popołudniowych (ok ) tak, by nie utrudniać funkcjonowania pozostałej części Szpitala. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy, posiadające odpowiednie uprawnienia, na koszt Wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Wykonawca zapewni ilość niezbędnych kontenerów w/g. aktualnych potrzeb oraz w/g. przewidzianego zatrudnienia na budowie. Wykonawca przygotuje zaplecze budowy. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza 9 S t r o n a

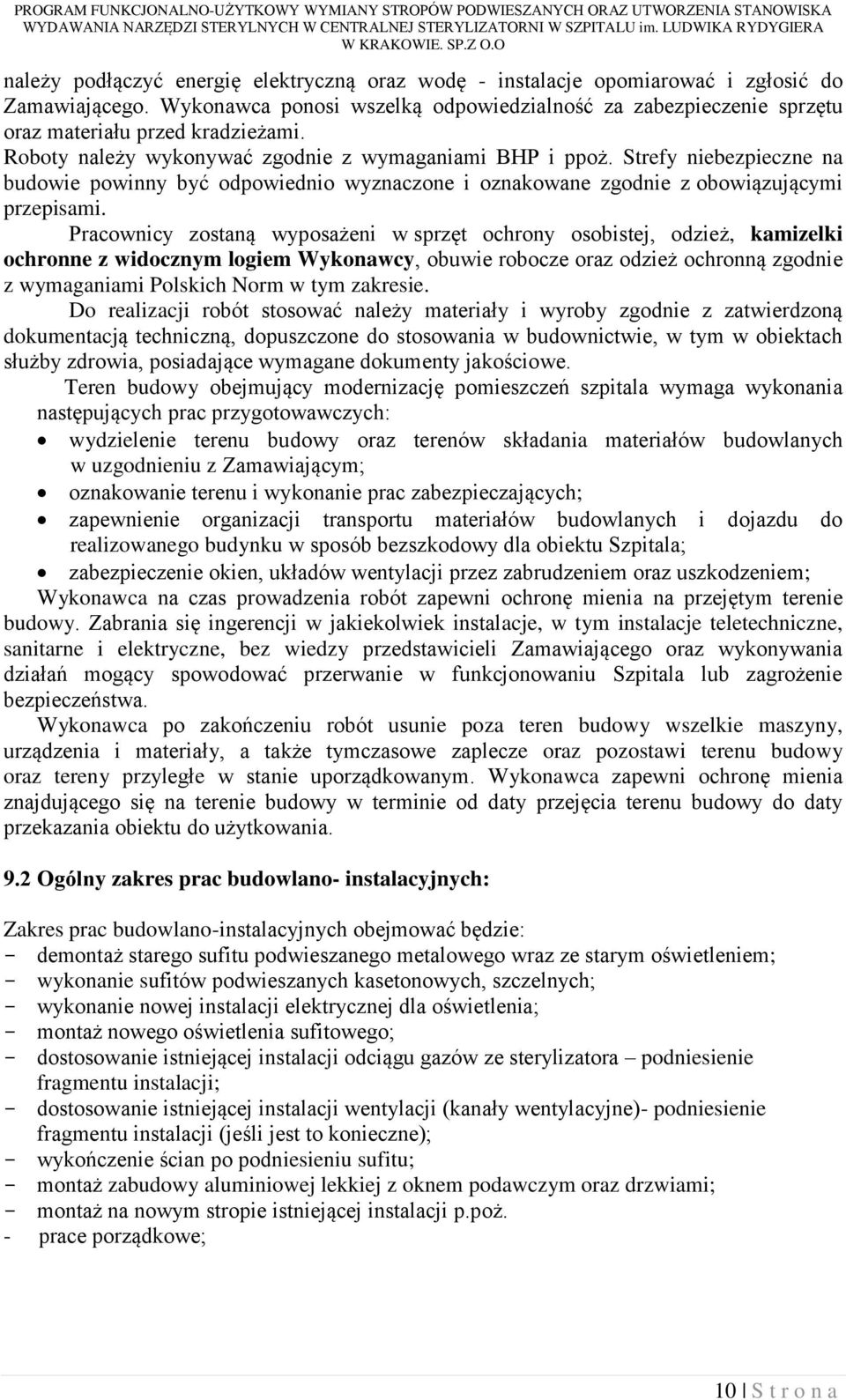

10 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O należy podłączyć energię elektryczną oraz wodę - instalacje opomiarować i zgłosić do Zamawiającego. Wykonawca ponosi wszelką odpowiedzialność za zabezpieczenie sprzętu oraz materiału przed kradzieżami. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, kamizelki ochronne z widocznym logiem Wykonawcy, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Teren budowy obejmujący modernizację pomieszczeń szpitala wymaga wykonania następujących prac przygotowawczych: wydzielenie terenu budowy oraz terenów składania materiałów budowlanych w uzgodnieniu z Zamawiającym; oznakowanie terenu i wykonanie prac zabezpieczających; zapewnienie organizacji transportu materiałów budowlanych i dojazdu do realizowanego budynku w sposób bezszkodowy dla obiektu Szpitala; zabezpieczenie okien, układów wentylacji przez zabrudzeniem oraz uszkodzeniem; Wykonawca na czas prowadzenia robót zapewni ochronę mienia na przejętym terenie budowy. Zabrania się ingerencji w jakiekolwiek instalacje, w tym instalacje teletechniczne, sanitarne i elektryczne, bez wiedzy przedstawicieli Zamawiającego oraz wykonywania działań mogący spowodować przerwanie w funkcjonowaniu Szpitala lub zagrożenie bezpieczeństwa. Wykonawca po zakończeniu robót usunie poza teren budowy wszelkie maszyny, urządzenia i materiały, a także tymczasowe zaplecze oraz pozostawi terenu budowy oraz tereny przyległe w stanie uporządkowanym. Wykonawca zapewni ochronę mienia znajdującego się na terenie budowy w terminie od daty przejęcia terenu budowy do daty przekazania obiektu do użytkowania. 9.2 Ogólny zakres prac budowlano- instalacyjnych: Zakres prac budowlano-instalacyjnych obejmować będzie: - demontaż starego sufitu podwieszanego metalowego wraz ze starym oświetleniem; - wykonanie sufitów podwieszanych kasetonowych, szczelnych; - wykonanie nowej instalacji elektrycznej dla oświetlenia; - montaż nowego oświetlenia sufitowego; - dostosowanie istniejącej instalacji odciągu gazów ze sterylizatora podniesienie fragmentu instalacji; - dostosowanie istniejącej instalacji wentylacji (kanały wentylacyjne)- podniesienie fragmentu instalacji (jeśli jest to konieczne); - wykończenie ścian po podniesieniu sufitu; - montaż zabudowy aluminiowej lekkiej z oknem podawczym oraz drzwiami; - montaż na nowym stropie istniejącej instalacji p.poż. - prace porządkowe; 10 S t r o n a

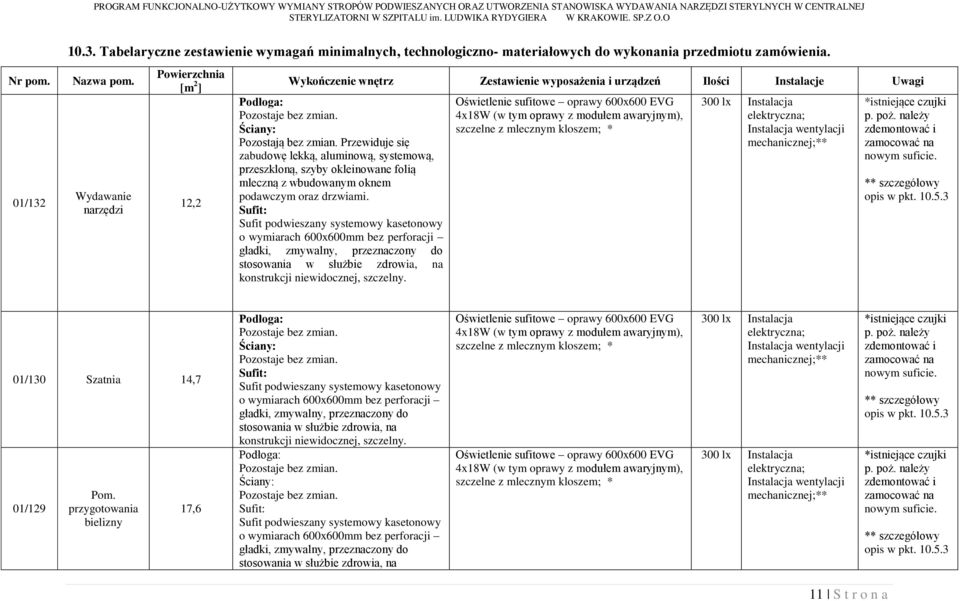

11 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Nr pom. 01/ Tabelaryczne zestawienie wymagań minimalnych, technologiczno- materiałowych do wykonania przedmiotu zamówienia. Nazwa pom. Wydawanie narzędzi Powierzchnia [m 2 ] 12,2 Wykończenie wnętrz Zestawienie wyposażenia i urządzeń Ilości Instalacje Uwagi Pozostają bez zmian. Przewiduje się zabudowę lekką, aluminową, systemową, przeszkloną, szyby okleinowane folią mleczną z wbudowanym oknem podawczym oraz drzwiami. konstrukcji niewidocznej, szczelny. Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * 01/130 Szatnia 14,7 01/129 Pom. przygotowania bielizny 17,6 konstrukcji niewidocznej, szczelny. Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * 11 S t r o n a

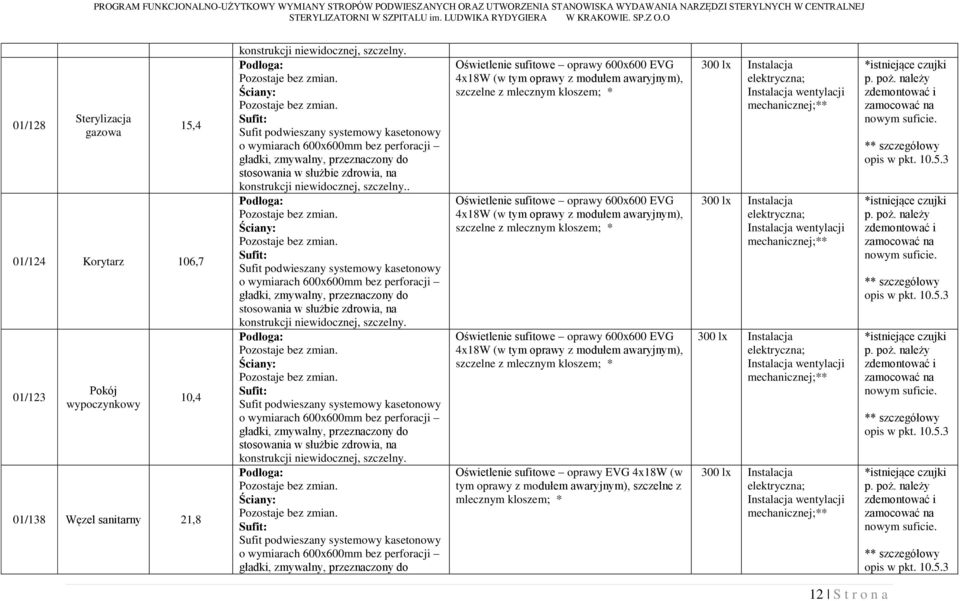

12 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 01/128 Sterylizacja gazowa 15,4 01/124 Korytarz 106,7 01/123 Pokój wypoczynkowy 10,4 01/138 Węzel sanitarny 21,8 konstrukcji niewidocznej, szczelny. konstrukcji niewidocznej, szczelny.. konstrukcji niewidocznej, szczelny. konstrukcji niewidocznej, szczelny. Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * 12 S t r o n a

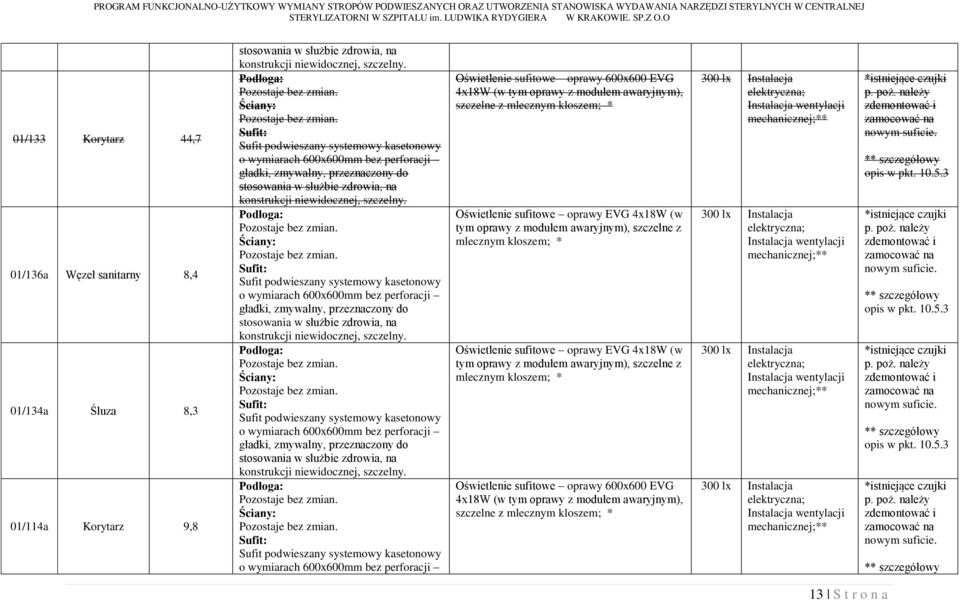

13 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 01/133 Korytarz 44,7 01/136a Węzeł sanitarny 8,4 01/134a Śluza 8,3 01/114a Korytarz 9,8 konstrukcji niewidocznej, szczelny. konstrukcji niewidocznej, szczelny. konstrukcji niewidocznej, szczelny. konstrukcji niewidocznej, szczelny. Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * 13 S t r o n a

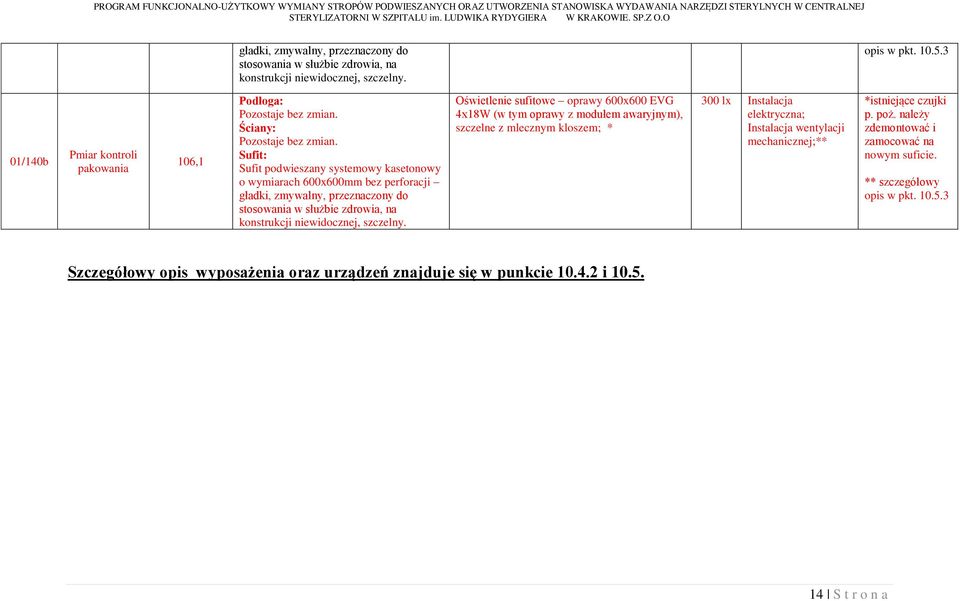

14 PROGRAM FUNKCJONALNO-UŻYTKOWY WYMIANY STROPÓW PODWIESZANYCH ORAZ UTWORZENIA STANOWISKA WYDAWANIA NARZĘDZI STERYLNYCH W CENTRALNEJ STERYLIZATORNI W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O konstrukcji niewidocznej, szczelny. 01/140b Pmiar kontroli pakowania 106,1 konstrukcji niewidocznej, szczelny. Oświetlenie sufitowe oprawy 600x600 EVG 4x18W (w tym oprawy z modułem awaryjnym), szczelne z mlecznym kloszem; * Szczegółowy opis wyposażenia oraz urządzeń znajduje się w punkcie i S t r o n a

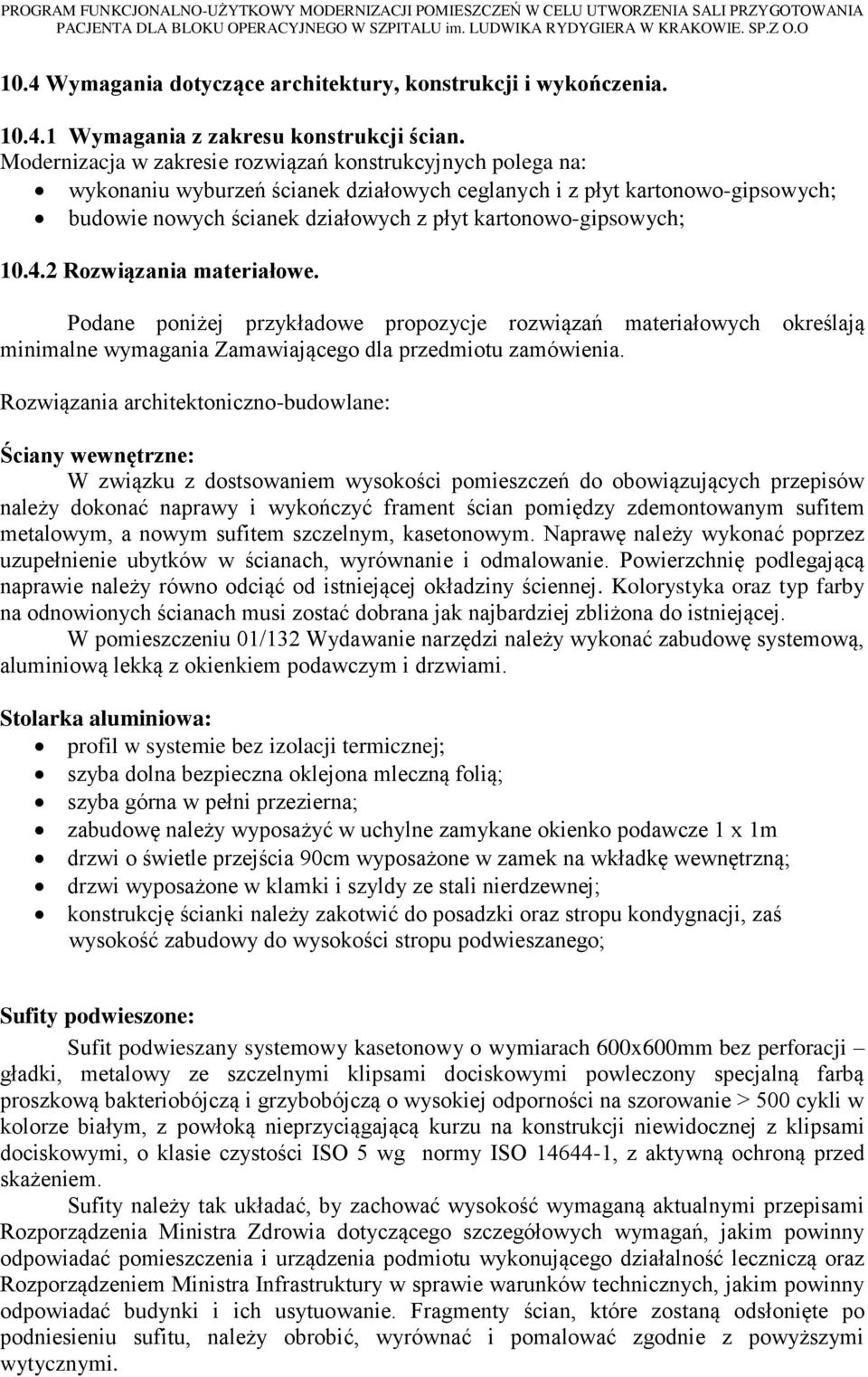

15 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 10.4 Wymagania dotyczące architektury, konstrukcji i wykończenia Wymagania z zakresu konstrukcji ścian. Modernizacja w zakresie rozwiązań konstrukcyjnych polega na: wykonaniu wyburzeń ścianek działowych ceglanych i z płyt kartonowo-gipsowych; budowie nowych ścianek działowych z płyt kartonowo-gipsowych; Rozwiązania materiałowe. Podane poniżej przykładowe propozycje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne: W związku z dostsowaniem wysokości pomieszczeń do obowiązujących przepisów należy dokonać naprawy i wykończyć frament ścian pomiędzy zdemontowanym sufitem metalowym, a nowym sufitem szczelnym, kasetonowym. Naprawę należy wykonać poprzez uzupełnienie ubytków w ścianach, wyrównanie i odmalowanie. Powierzchnię podlegającą naprawie należy równo odciąć od istniejącej okładziny ściennej. Kolorystyka oraz typ farby na odnowionych ścianach musi zostać dobrana jak najbardziej zbliżona do istniejącej. W pomieszczeniu 01/132 Wydawanie narzędzi należy wykonać zabudowę systemową, aluminiową lekką z okienkiem podawczym i drzwiami. Stolarka aluminiowa: profil w systemie bez izolacji termicznej; szyba dolna bezpieczna oklejona mleczną folią; szyba górna w pełni przezierna; zabudowę należy wyposażyć w uchylne zamykane okienko podawcze 1 x 1m drzwi o świetle przejścia 90cm wyposażone w zamek na wkładkę wewnętrzną; drzwi wyposażone w klamki i szyldy ze stali nierdzewnej; konstrukcję ścianki należy zakotwić do posadzki oraz stropu kondygnacji, zaś wysokość zabudowy do wysokości stropu podwieszanego; Sufity podwieszone: gładki, metalowy ze szczelnymi klipsami dociskowymi powleczony specjalną farbą proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500 cykli w kolorze białym, z powłoką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, o klasie czystości ISO 5 wg normy ISO , z aktywną ochroną przed skażeniem. Sufity należy tak układać, by zachować wysokość wymaganą aktualnymi przepisami Rozporządzenia Ministra Zdrowia dotyczącego szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą oraz Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Fragmenty ścian, które zostaną odsłonięte po podniesieniu sufitu, należy obrobić, wyrównać i pomalować zgodnie z powyższymi wytycznymi.

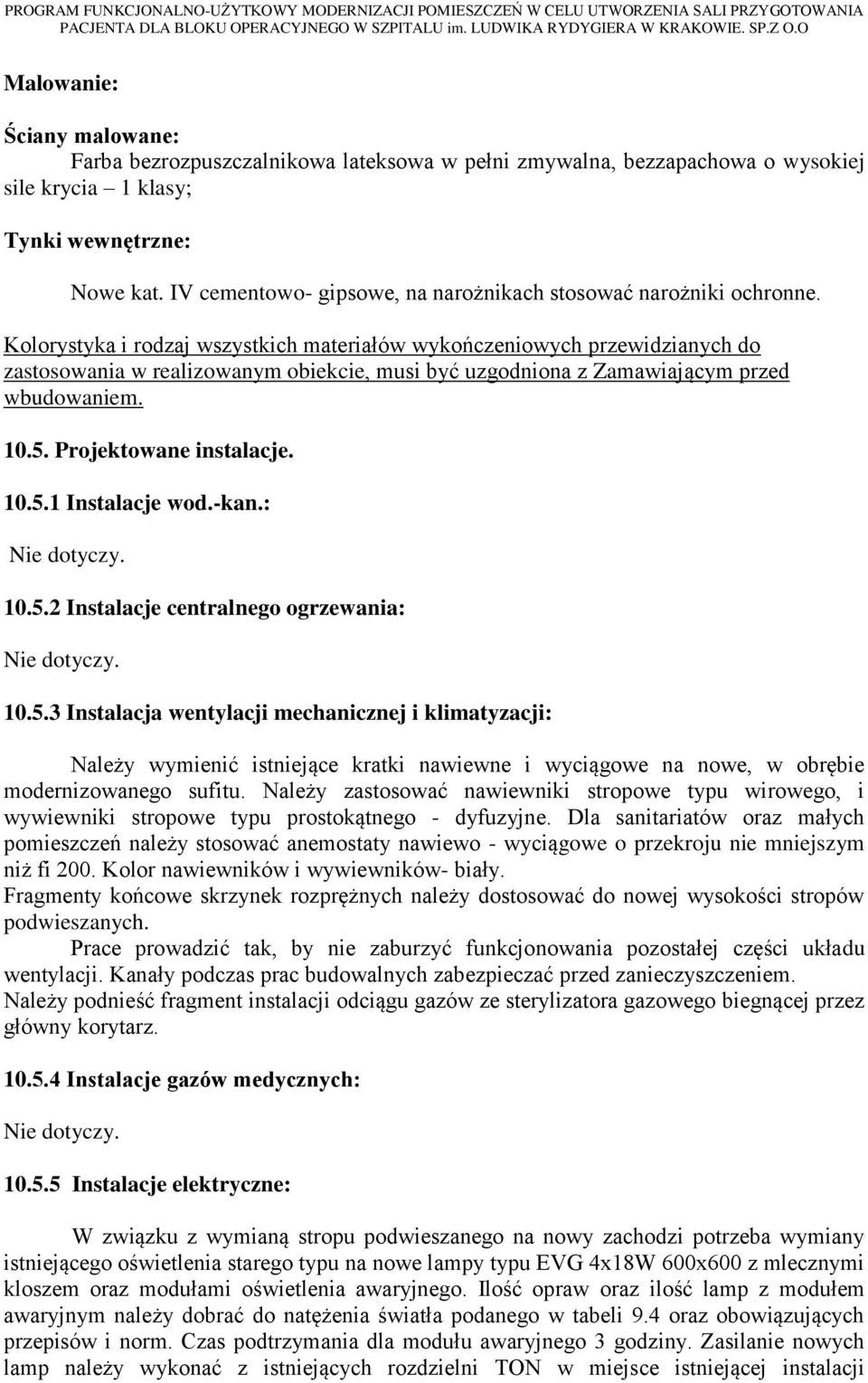

16 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Malowanie: Ściany malowane: Farba bezrozpuszczalnikowa lateksowa w pełni zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy; Tynki wewnętrzne: Nowe kat. IV cementowo- gipsowe, na narożnikach stosować narożniki ochronne. Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, musi być uzgodniona z Zamawiającym przed wbudowaniem Projektowane instalacje Instalacje wod.-kan.: Nie dotyczy Instalacje centralnego ogrzewania: Nie dotyczy mechanicznej i klimatyzacji: Należy wymienić istniejące kratki nawiewne i wyciągowe na nowe, w obrębie modernizowanego sufitu. Należy zastosować nawiewniki stropowe typu wirowego, i wywiewniki stropowe typu prostokątnego - dyfuzyjne. Dla sanitariatów oraz małych pomieszczeń należy stosować anemostaty nawiewo - wyciągowe o przekroju nie mniejszym niż fi 200. Kolor nawiewników i wywiewników- biały. Fragmenty końcowe skrzynek rozprężnych należy dostosować do nowej wysokości stropów podwieszanych. Prace prowadzić tak, by nie zaburzyć funkcjonowania pozostałej części układu wentylacji. Kanały podczas prac budowalnych zabezpieczać przed zanieczyszczeniem. Należy podnieść fragment instalacji odciągu gazów ze sterylizatora gazowego biegnącej przez główny korytarz Instalacje gazów medycznych: Nie dotyczy Instalacje elektryczne: W związku z wymianą stropu podwieszanego na nowy zachodzi potrzeba wymiany istniejącego oświetlenia starego typu na nowe lampy typu EVG 4x18W 600x600 z mlecznymi kloszem oraz modułami oświetlenia awaryjnego. Ilość opraw oraz ilość lamp z modułem awaryjnym należy dobrać do natężenia światła podanego w tabeli 9.4 oraz obowiązujących przepisów i norm. Czas podtrzymania dla modułu awaryjnego 3 godziny. Zasilanie nowych lamp należy wykonać z istniejących rozdzielni TON w miejsce istniejącej instalacji

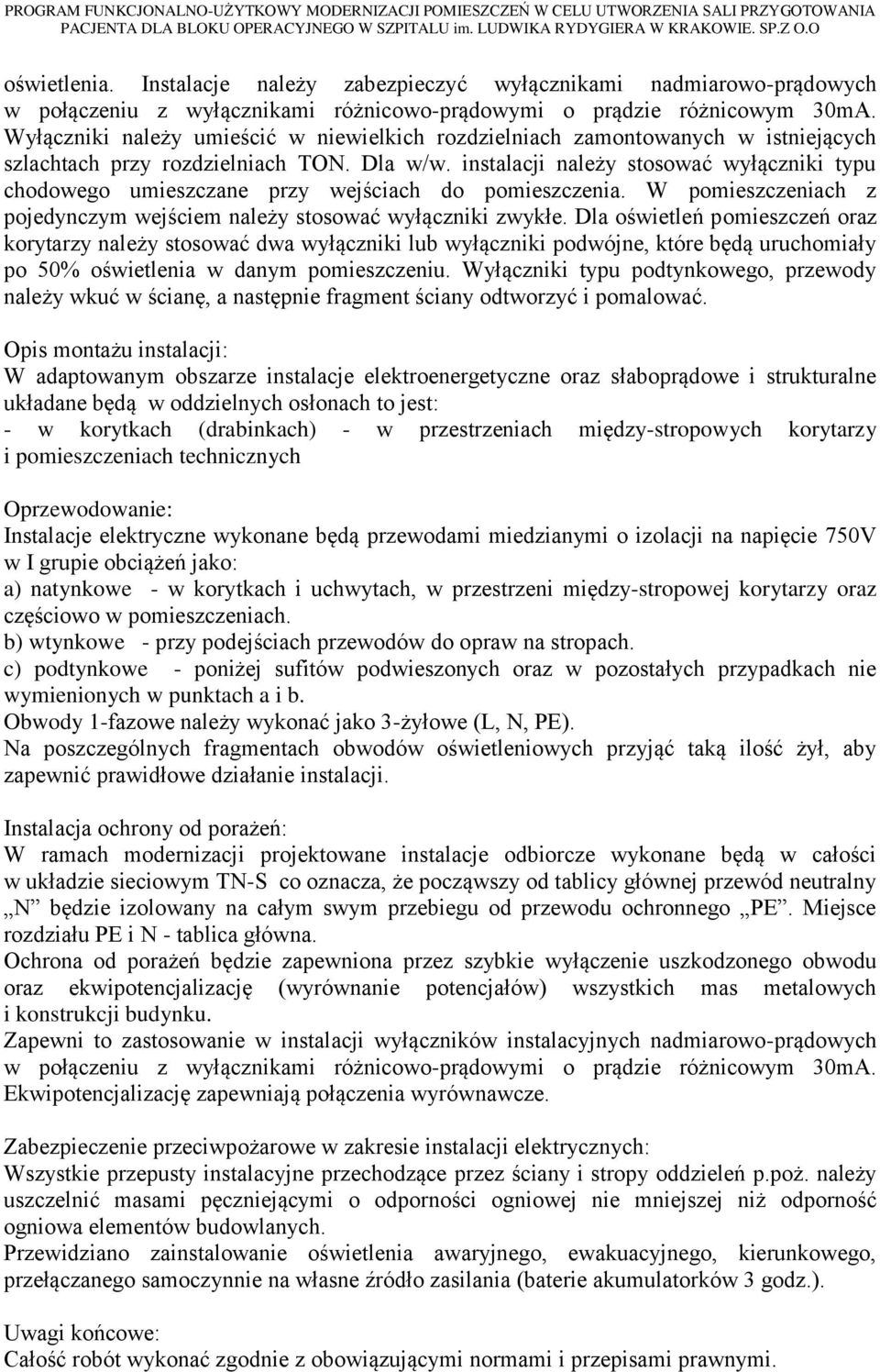

17 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O oświetlenia. Instalacje należy zabezpieczyć wyłącznikami nadmiarowo-prądowych w połączeniu z wyłącznikami różnicowo-prądowymi o prądzie różnicowym 30mA. Wyłączniki należy umieścić w niewielkich rozdzielniach zamontowanych w istniejących szlachtach przy rozdzielniach TON. Dla w/w. instalacji należy stosować wyłączniki typu chodowego umieszczane przy wejściach do pomieszczenia. W pomieszczeniach z pojedynczym wejściem należy stosować wyłączniki zwykłe. Dla oświetleń pomieszczeń oraz korytarzy należy stosować dwa wyłączniki lub wyłączniki podwójne, które będą uruchomiały po 50% oświetlenia w danym pomieszczeniu. Wyłączniki typu podtynkowego, przewody należy wkuć w ścianę, a następnie fragment ściany odtworzyć i pomalować. Opis montażu instalacji: W adaptowanym obszarze instalacje elektroenergetyczne oraz słaboprądowe i strukturalne układane będą w oddzielnych osłonach to jest: - w korytkach (drabinkach) - w przestrzeniach między-stropowych korytarzy i pomieszczeniach technicznych Oprzewodowanie: Instalacje elektryczne wykonane będą przewodami miedzianymi o izolacji na napięcie 750V w I grupie obciążeń jako: a) natynkowe - w korytkach i uchwytach, w przestrzeni między-stropowej korytarzy oraz częściowo w pomieszczeniach. b) wtynkowe - przy podejściach przewodów do opraw na stropach. c) podtynkowe - poniżej sufitów podwieszonych oraz w pozostałych przypadkach nie wymienionych w punktach a i b. Obwody 1-fazowe należy wykonać jako 3-żyłowe (L, N, PE). Na poszczególnych fragmentach obwodów oświetleniowych przyjąć taką ilość żył, aby zapewnić prawidłowe działanie instalacji. Instalacja ochrony od porażeń: W ramach modernizacji projektowane instalacje odbiorcze wykonane będą w całości w układzie sieciowym TN-S co oznacza, że począwszy od tablicy głównej przewód neutralny N będzie izolowany na całym swym przebiegu od przewodu ochronnego PE. Miejsce rozdziału PE i N - tablica główna. Ochrona od porażeń będzie zapewniona przez szybkie wyłączenie uszkodzonego obwodu oraz ekwipotencjalizację (wyrównanie potencjałów) wszystkich mas metalowych i konstrukcji budynku. Zapewni to zastosowanie w instalacji wyłączników instalacyjnych nadmiarowo-prądowych w połączeniu z wyłącznikami różnicowo-prądowymi o prądzie różnicowym 30mA. Ekwipotencjalizację zapewniają połączenia wyrównawcze. Zabezpieczenie przeciwpożarowe w zakresie instalacji elektrycznych: Wszystkie przepusty instalacyjne przechodzące przez ściany i stropy oddzieleń p.poż. należy uszczelnić masami pęczniejącymi o odporności ogniowej nie mniejszej niż odporność ogniowa elementów budowlanych. Przewidziano zainstalowanie oświetlenia awaryjnego, ewakuacyjnego, kierunkowego, przełączanego samoczynnie na własne źródło zasilania (baterie akumulatorków 3 godz.). Uwagi końcowe: Całość robót wykonać zgodnie z obowiązującymi normami i przepisami prawnymi.

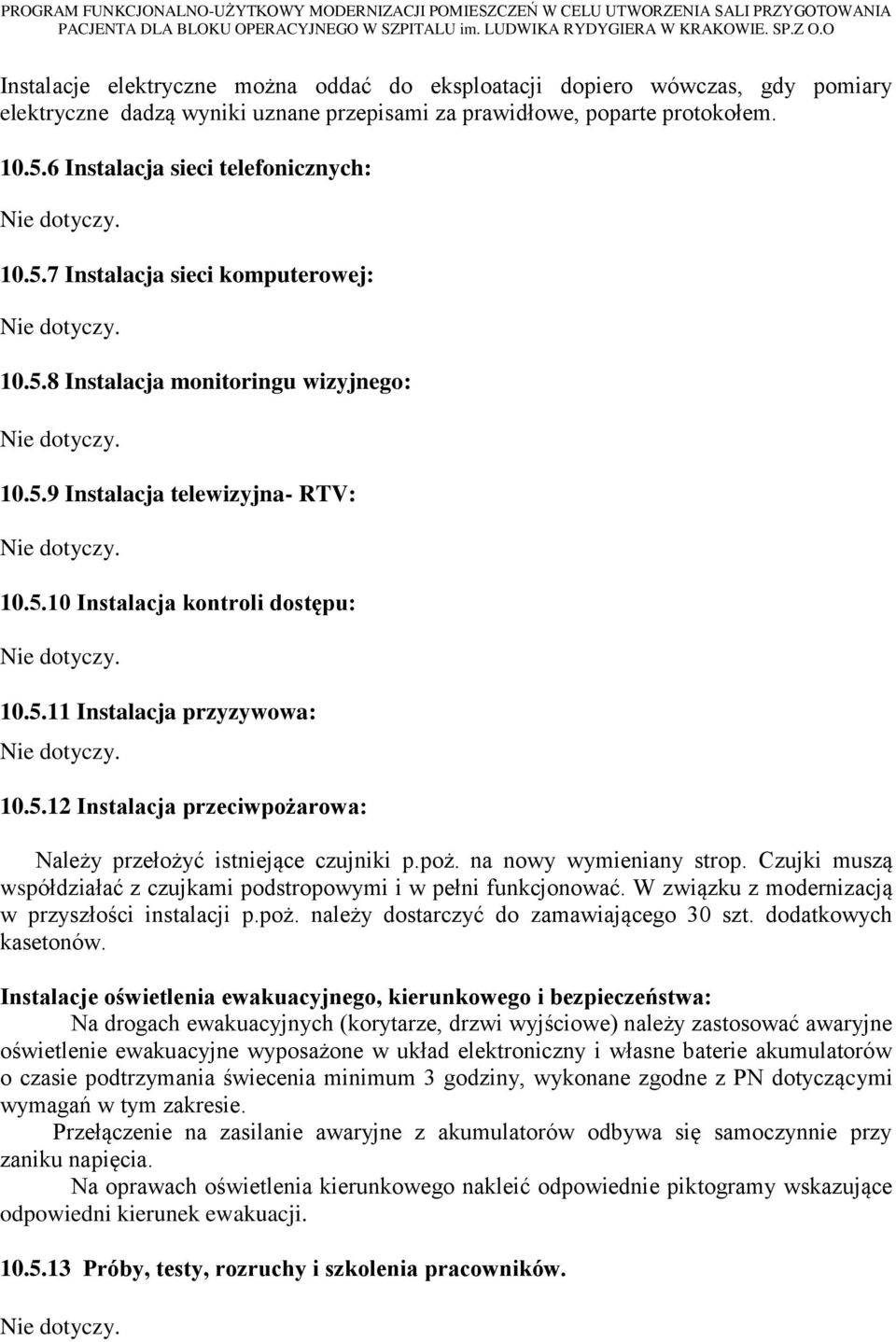

18 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Instalacje elektryczne można oddać do eksploatacji dopiero wówczas, gdy pomiary elektryczne dadzą wyniki uznane przepisami za prawidłowe, poparte protokołem Instalacja sieci telefonicznych: Nie dotyczy Instalacja sieci komputerowej: Nie dotyczy Instalacja monitoringu wizyjnego: Nie dotyczy Instalacja telewizyjna- RTV: Nie dotyczy Instalacja kontroli dostępu: Nie dotyczy Instalacja przyzywowa: Nie dotyczy Instalacja przeciwpożarowa: Należy przełożyć istniejące czujniki p.poż. na nowy wymieniany strop. Czujki muszą współdziałać z czujkami podstropowymi i w pełni funkcjonować. W związku z modernizacją w przyszłości instalacji p.poż. należy dostarczyć do zamawiającego 30 szt. dodatkowych kasetonów. Instalacje oświetlenia ewakuacyjnego, kierunkowego i bezpieczeństwa: Na drogach ewakuacyjnych (korytarze, drzwi wyjściowe) należy zastosować awaryjne oświetlenie ewakuacyjne wyposażone w układ elektroniczny i własne baterie akumulatorów o czasie podtrzymania świecenia minimum 3 godziny, wykonane zgodne z PN dotyczącymi wymagań w tym zakresie. Przełączenie na zasilanie awaryjne z akumulatorów odbywa się samoczynnie przy zaniku napięcia. Na oprawach oświetlenia kierunkowego nakleić odpowiednie piktogramy wskazujące odpowiedni kierunek ewakuacji Próby, testy, rozruchy i szkolenia pracowników. Nie dotyczy.

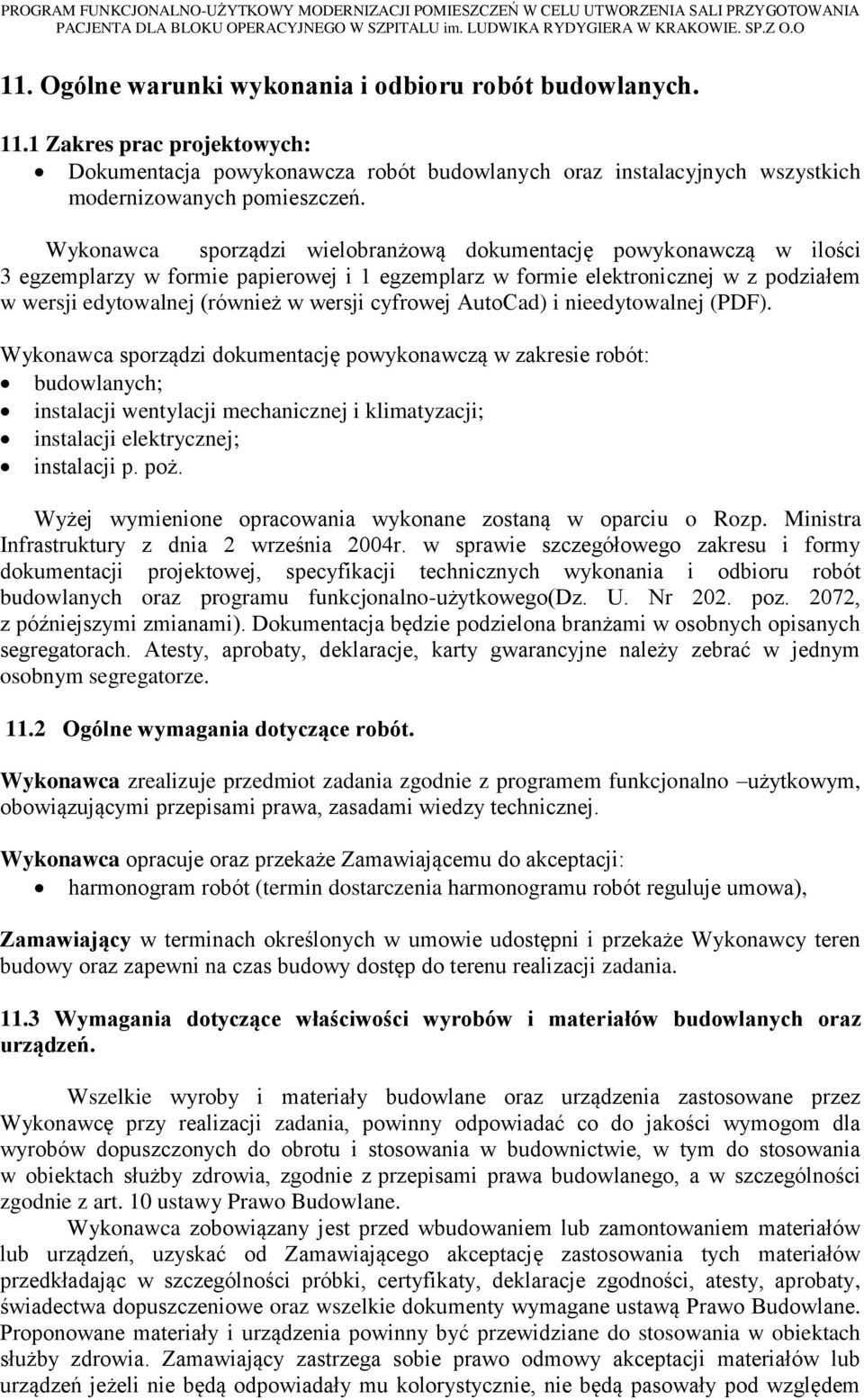

19 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 11. Ogólne warunki wykonania i odbioru robót budowlanych Zakres prac projektowych: Dokumentacja powykonawcza robót budowlanych oraz instalacyjnych wszystkich modernizowanych pomieszczeń. Wykonawca sporządzi wielobranżową dokumentację powykonawczą w ilości 3 egzemplarzy w formie papierowej i 1 egzemplarz w formie elektronicznej w z podziałem w wersji edytowalnej (również w wersji cyfrowej AutoCad) i nieedytowalnej (PDF). Wykonawca sporządzi dokumentację powykonawczą w zakresie robót: budowlanych; instalacji wentylacji mechanicznej i klimatyzacji; instalacji elektrycznej; instalacji p. poż. Wyżej wymienione opracowania wykonane zostaną w oparciu o Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego(dz. U. Nr 202. poz. 2072, z późniejszymi zmianami). Dokumentacja będzie podzielona branżami w osobnych opisanych segregatorach. Atesty, aprobaty, deklaracje, karty gwarancyjne należy zebrać w jednym osobnym segregatorze Ogólne wymagania dotyczące robót. Wykonawca zrealizuje przedmiot zadania zgodnie z programem funkcjonalno użytkowym, obowiązującymi przepisami prawa, zasadami wiedzy technicznej. Wykonawca opracuje oraz przekaże Zamawiającemu do akceptacji: harmonogram robót (termin dostarczenia harmonogramu robót reguluje umowa), Zamawiający w terminach określonych w umowie udostępni i przekaże Wykonawcy teren budowy oraz zapewni na czas budowy dostęp do terenu realizacji zadania Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń. Wszelkie wyroby i materiały budowlane oraz urządzenia zastosowane przez Wykonawcę przy realizacji zadania, powinny odpowiadać co do jakości wymogom dla wyrobów dopuszczonych do obrotu i stosowania w budownictwie, w tym do stosowania w obiektach służby zdrowia, zgodnie z przepisami prawa budowlanego, a w szczególności zgodnie z art. 10 ustawy Prawo Budowlane. Wykonawca zobowiązany jest przed wbudowaniem lub zamontowaniem materiałów lub urządzeń, uzyskać od Zamawiającego akceptację zastosowania tych materiałów przedkładając w szczególności próbki, certyfikaty, deklaracje zgodności, atesty, aprobaty, świadectwa dopuszczeniowe oraz wszelkie dokumenty wymagane ustawą Prawo Budowlane. Proponowane materiały i urządzenia powinny być przewidziane do stosowania w obiektach służby zdrowia. Zamawiający zastrzega sobie prawo odmowy akceptacji materiałów lub urządzeń jeżeli nie będą odpowiadały mu kolorystycznie, nie będą pasowały pod względem

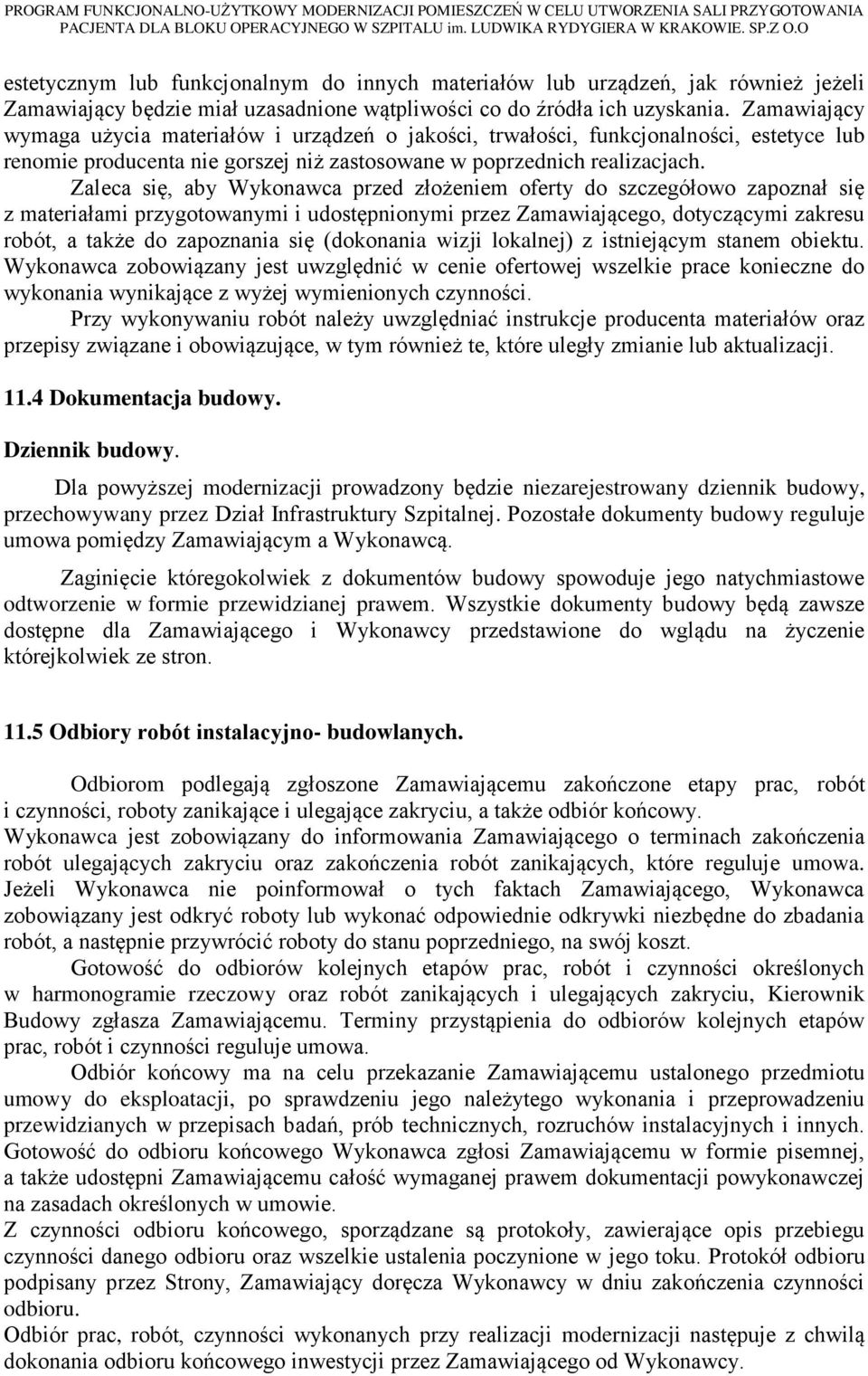

20 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O estetycznym lub funkcjonalnym do innych materiałów lub urządzeń, jak również jeżeli Zamawiający będzie miał uzasadnione wątpliwości co do źródła ich uzyskania. Zamawiający wymaga użycia materiałów i urządzeń o jakości, trwałości, funkcjonalności, estetyce lub renomie producenta nie gorszej niż zastosowane w poprzednich realizacjach. Zaleca się, aby Wykonawca przed złożeniem oferty do szczegółowo zapoznał się z materiałami przygotowanymi i udostępnionymi przez Zamawiającego, dotyczącymi zakresu robót, a także do zapoznania się (dokonania wizji lokalnej) z istniejącym stanem obiektu. Wykonawca zobowiązany jest uwzględnić w cenie ofertowej wszelkie prace konieczne do wykonania wynikające z wyżej wymienionych czynności. Przy wykonywaniu robót należy uwzględniać instrukcje producenta materiałów oraz przepisy związane i obowiązujące, w tym również te, które uległy zmianie lub aktualizacji Dokumentacja budowy. Dziennik budowy. Dla powyższej modernizacji prowadzony będzie niezarejestrowany dziennik budowy, przechowywany przez Dział Infrastruktury Szpitalnej. Pozostałe dokumenty budowy reguluje umowa pomiędzy Zamawiającym a Wykonawcą. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszystkie dokumenty budowy będą zawsze dostępne dla Zamawiającego i Wykonawcy przedstawione do wglądu na życzenie którejkolwiek ze stron Odbiory robót instalacyjno- budowlanych. Odbiorom podlegają zgłoszone Zamawiającemu zakończone etapy prac, robót i czynności, roboty zanikające i ulegające zakryciu, a także odbiór końcowy. Wykonawca jest zobowiązany do informowania Zamawiającego o terminach zakończenia robót ulegających zakryciu oraz zakończenia robót zanikających, które reguluje umowa. Jeżeli Wykonawca nie poinformował o tych faktach Zamawiającego, Wykonawca zobowiązany jest odkryć roboty lub wykonać odpowiednie odkrywki niezbędne do zbadania robót, a następnie przywrócić roboty do stanu poprzedniego, na swój koszt. Gotowość do odbiorów kolejnych etapów prac, robót i czynności określonych w harmonogramie rzeczowy oraz robót zanikających i ulegających zakryciu, Kierownik Budowy zgłasza Zamawiającemu. Terminy przystąpienia do odbiorów kolejnych etapów prac, robót i czynności reguluje umowa. Odbiór końcowy ma na celu przekazanie Zamawiającemu ustalonego przedmiotu umowy do eksploatacji, po sprawdzeniu jego należytego wykonania i przeprowadzeniu przewidzianych w przepisach badań, prób technicznych, rozruchów instalacyjnych i innych. Gotowość do odbioru końcowego Wykonawca zgłosi Zamawiającemu w formie pisemnej, a także udostępni Zamawiającemu całość wymaganej prawem dokumentacji powykonawczej na zasadach określonych w umowie. Z czynności odbioru końcowego, sporządzane są protokoły, zawierające opis przebiegu czynności danego odbioru oraz wszelkie ustalenia poczynione w jego toku. Protokół odbioru podpisany przez Strony, Zamawiający doręcza Wykonawcy w dniu zakończenia czynności odbioru. Odbiór prac, robót, czynności wykonanych przy realizacji modernizacji następuje z chwilą dokonania odbioru końcowego inwestycji przez Zamawiającego od Wykonawcy.

21 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Zamawiający ma prawo odmówić odbioru, jeżeli w toku czynności odbioru zostanie stwierdzone, że przedmiot odbioru posiada istotne wady, tj. nie osiągnie gotowości do odbioru z powodu niezakończenia robót, nie zostały właściwie wykonane roboty, nie zostały przeprowadzone wszystkie sprawdzenia, próby, czy też niezbędne rozruchy technologiczne, wady i usterki uniemożliwiają poprawne korzystanie z przedmiotu umowy, gdy Wykonawca nie przedstawił wymaganych prawem i niezbędnych dokumentów lub, gdy Wykonawca nie dostarczył pełnej dokumentacji powykonawczej. Przystąpienie do dalszych czynności odbiorowych po ujawnieniu istotnych wad reguluje umowa. Zamawiający wyznaczy datę gwarancyjnego odbioru robót przed upływem terminu gwarancji oraz datę odbioru robót przed upływem okresu rękojmi, zgodnie z zapisami umowy. Dokumenty niezbędne do odbioru robót reguluje umowa Podstawa płatności. Podstawą płatności jest faktura VAT. Szczegółowe rozliczenie reguluje umowa zawarta na powyższy przedmiot zamówienia Ochrona środowiska w czasie wykonywania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego Ochrona przeciwpożarowa w czasie wykonywania robót. Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez jego personel Ochrona własności publicznej i prywatnej. Wykonawca ponosi odpowiedzialność za wszelkie naruszenia praw i szkody wyrządzone Zamawiającemu, a także osobom trzecim poprzez wykonywanie inwestycji lub jej części. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania, awarie instalacji, uszkodzenia obiektu, w którym wykonywane są prace budowlane. III. CZĘŚĆ INFORMACYJNA. 11. Informacje ogólne Dokumenty administracyjno-techniczne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, podkłady rysunkowe, nieaktualizowane architektury wybranych segmentów.

22 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ W CELU UTWORZENIA SALI PRZYGOTOWANIA PACJENTA DLA BLOKU OPERACYJNEGO W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 11.2 Prace projektowe. Zamawiający będzie wymagał przedłożenia do akceptacji rysunków wykonawczych i szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych przed ich skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami programu funkcjonalnoużytkowego i umowy oraz zgodności z projektem budowlanym Istniejące opracowania projektowe. Istniejąca niepełna dokumentacja konstrukcji architektury oraz instalacji budynku głównego MIASTO PROJEKT. IV. ZAŁĄCZNIKI. 12. Rysunki. Rzut pomieszczeń. KONIEC
