1 Teoria dotycząca Dystrybucja gorącego powietrza z kominka Tomasz Domaradzki DARCO

2 Plan prezentacji Układ doprowadzenia Metody rozprowadzenia gorącego Kominek wzorcowy Przykładowe elementy DGP System nawilżania System odprowadzenia spalin z kominka

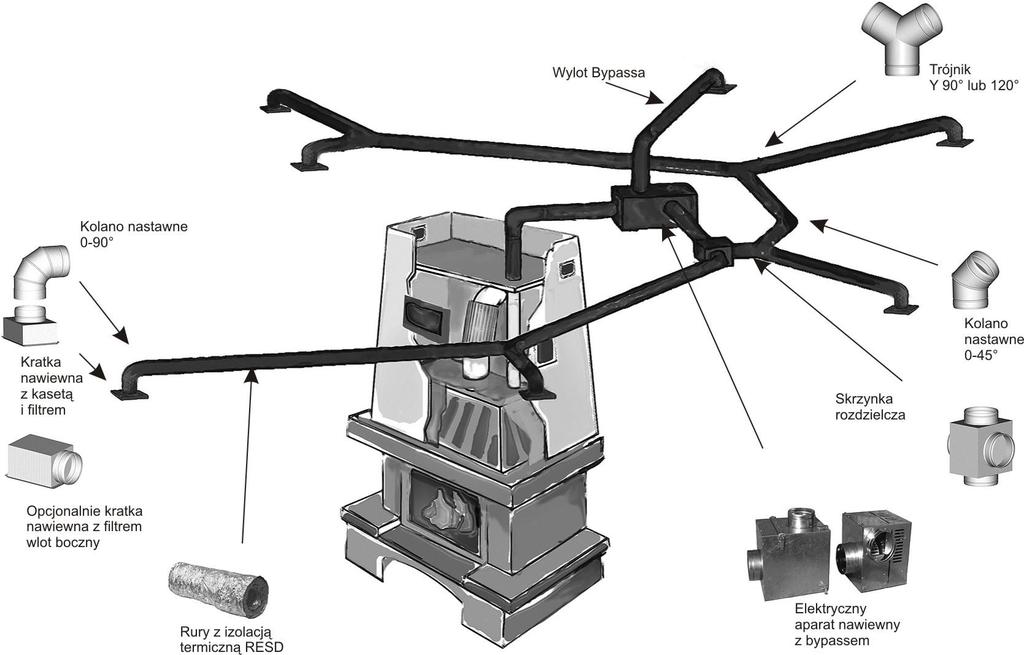

3 Instalacja DGP ELEMENTY SYSTEMU DYSTRYBUCJI CIEPŁA Z KOMINKA

4 Wzorcowe wykonanie elementów instalacji UKŁAD NAWIEWU POWIETRZA DO KOMINKA Zapewnienie: - dopływu właściwej ilości powietrza do spalania - podmieszania powietrza ogrzewanego (uniknięcia jego przesuszenia) - ograniczenia efektu wychładzania pomieszczeń

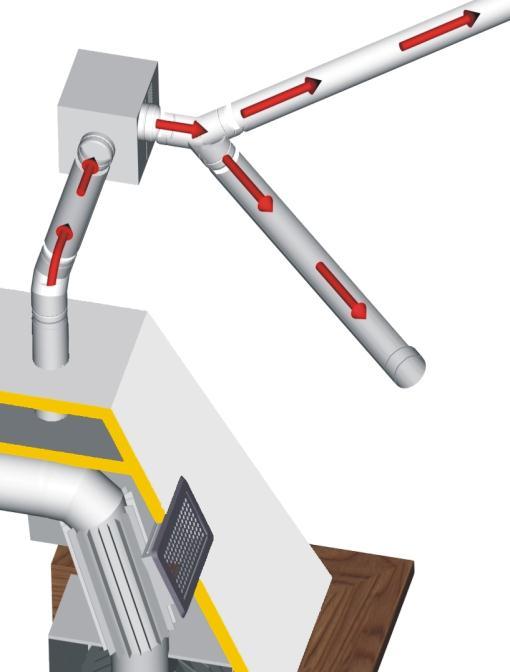

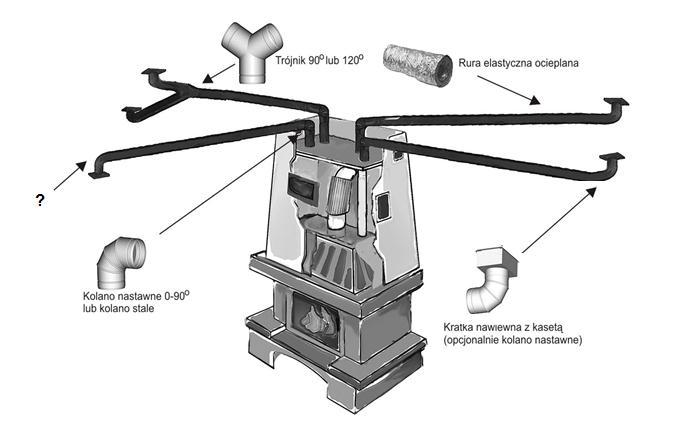

Wzorcowe wykonanie elementów instalacji UKŁAD DGP - GRAWITACYJNY Zalety: - prosty w wykonaniu i użytkowaniu - niedrogi w wykonaniu i eksploatacji - skuteczny

5 Wzorcowe wykonanie elementów instalacji UKŁAD DGP - GRAWITACYJNY Zalety: - prosty w wykonaniu i użytkowaniu - niedrogi w wykonaniu i eksploatacji - skuteczny w przypadku niewielkich powierzchni Wady: - ograniczona powierzchnia grzewcza - brak możliwości sterowania - wysokie temperatury na wylotach zjawisko pirolizy

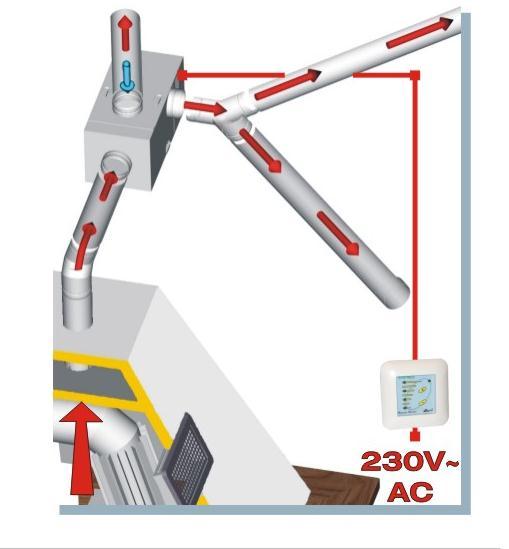

6 Wzorcowe wykonanie elementów instalacji UKŁAD DGP - WYMUSZONY

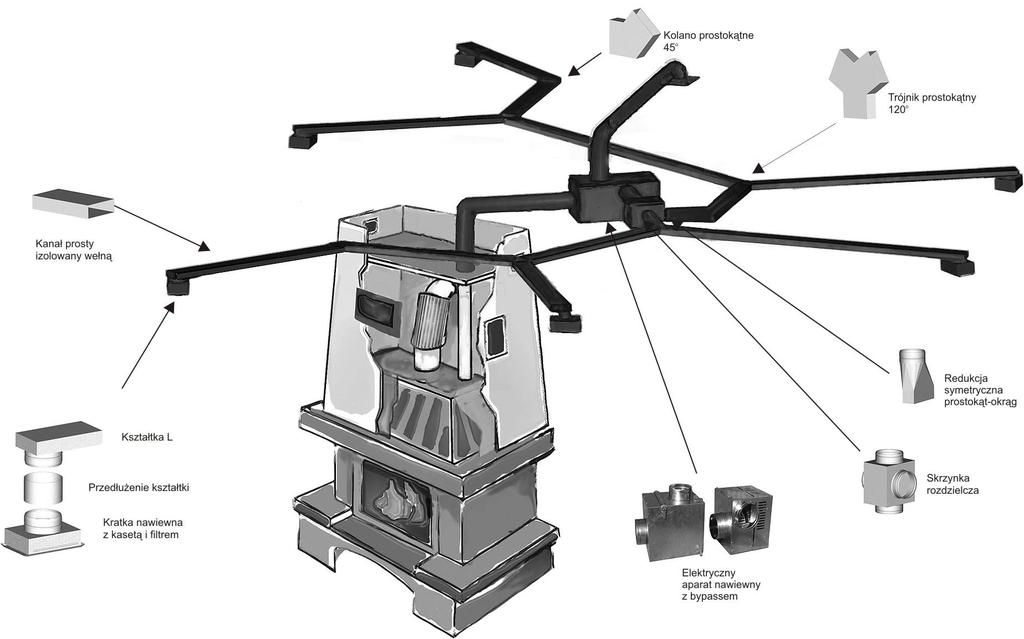

7 Wzorcowe wykonanie elementów instalacji UKŁAD DGP - WYMUSZONY

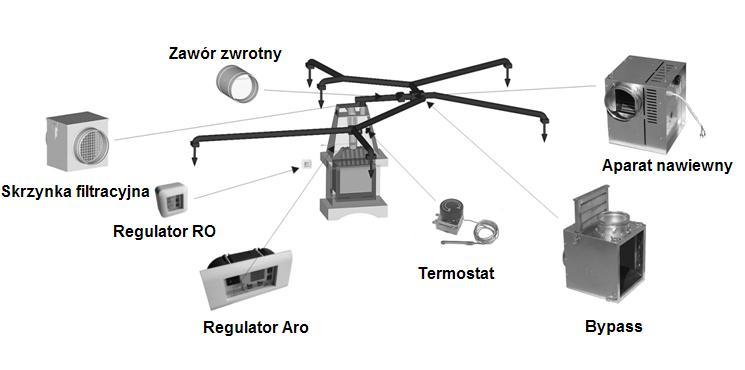

8 Przykładowe elementy instalacji DGP UKŁAD DGP - WYMUSZONY

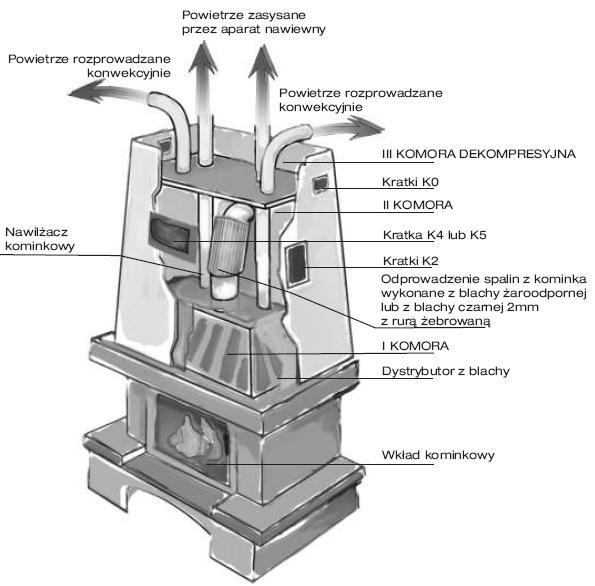

9 Wzorcowe wykonanie elementów instalacji KOMINEK Zapewnienie: - skutecznego pozyskania ciepła - właściwej wentylacji okapu kominka - bezpieczeństwa użytkowania - komfortu użytkowania

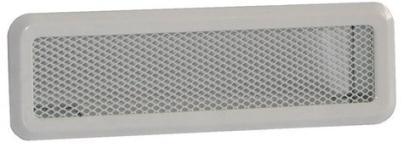

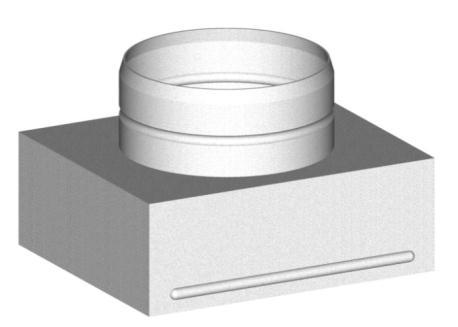

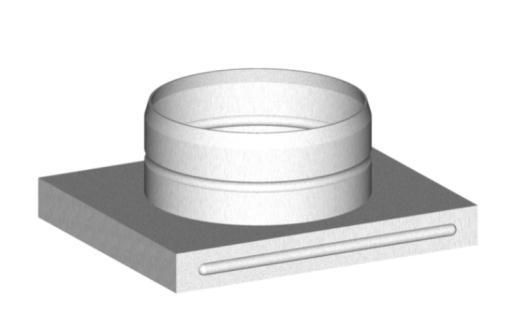

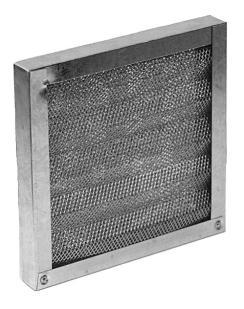

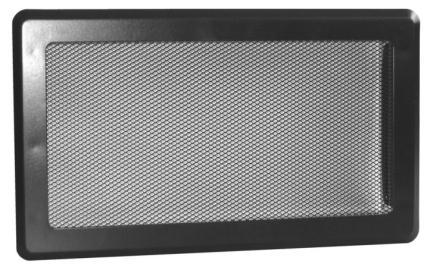

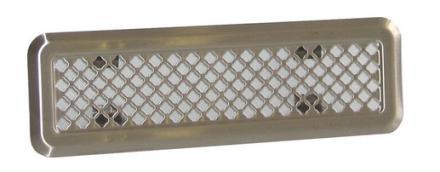

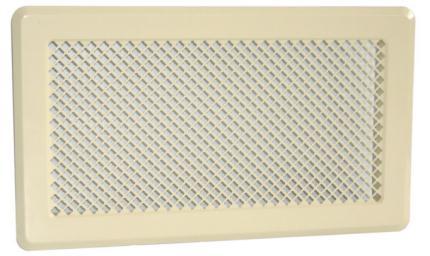

10 Kratki w okapie kominka Umiejscowienie Zastosowanie odpowiednich modeli kratek Komora dekompresyjna Przykładowe rodzaje kratek

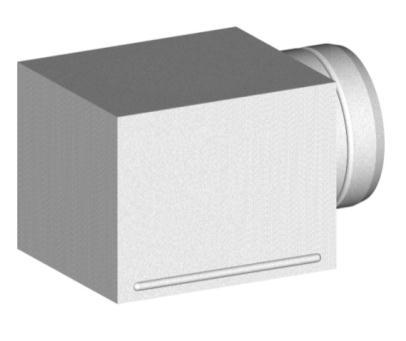

11 Sposoby montażu kratek kominkowych Przeciwwskazania Montaż w kuchni oraz łazience Montaż w podłodze

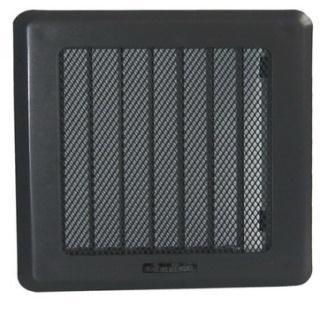

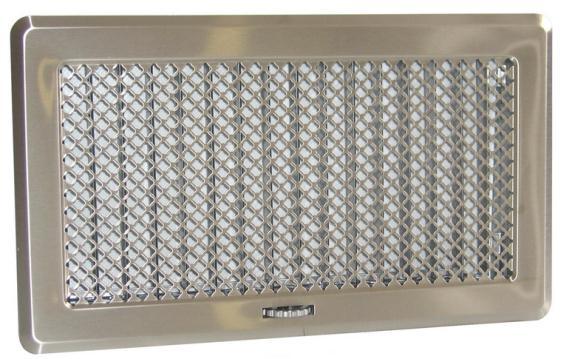

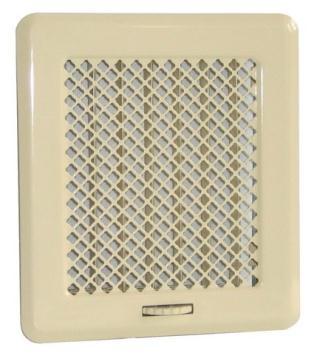

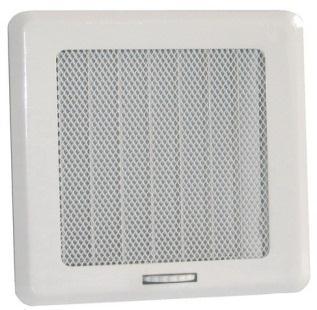

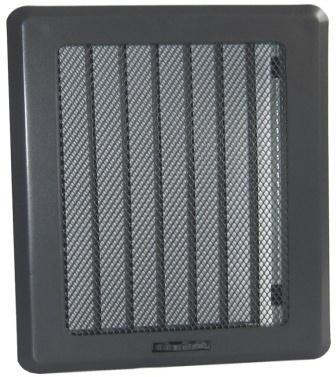

12 Przykładowe kratki z żaluzją wykorzystywane do Dystrybucji Gorącego powietrza Wykonanie metal Różne rozmiary Pełna kolorystyka Możliwość regulacji

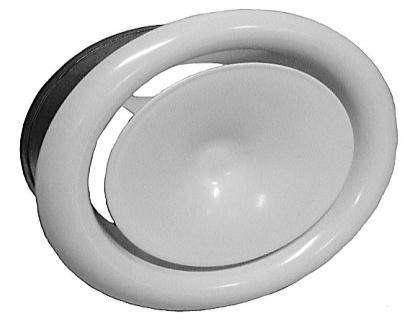

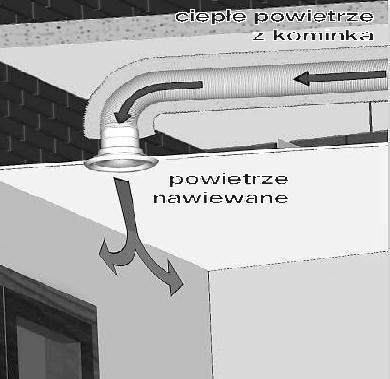

13 Anemostat nawiewny Anemostat wywiewny Anemostat nawiewno-wywiewny Ramka montażowa Wykonanie metal Różne rozmiary Kolorystyka Możliwość regulacji

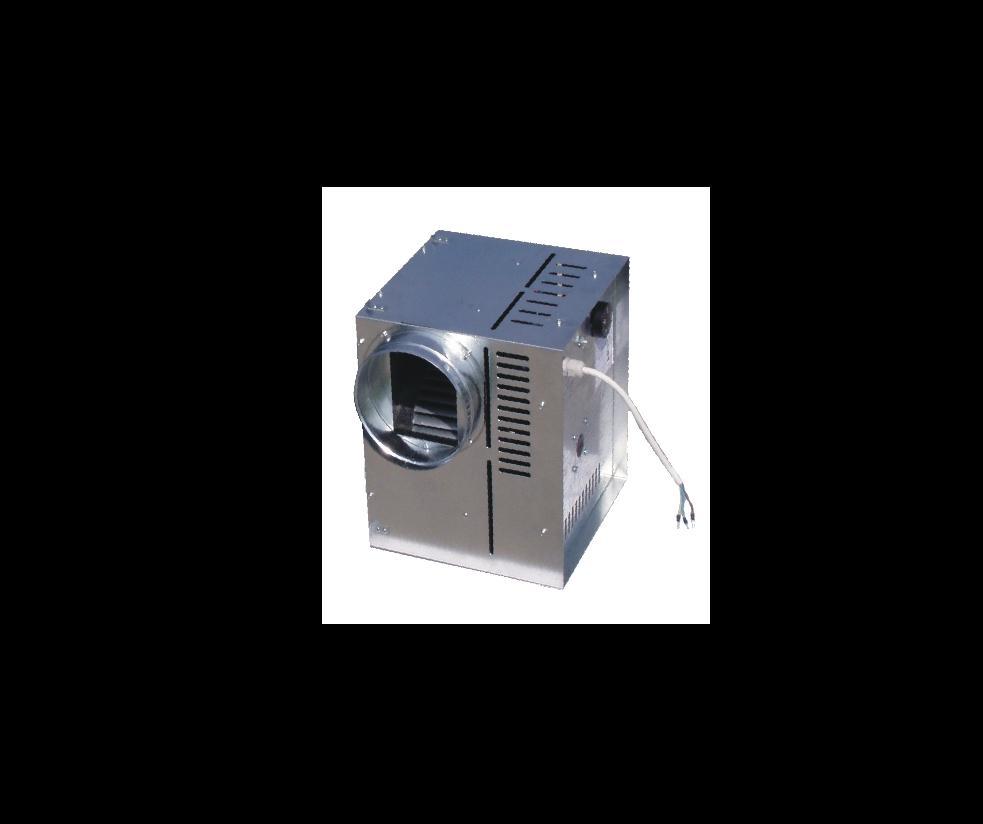

14 Elementy systemu Aparat Nawiewny Rodzaje: 400, 600 i 800 m 3 /h Odporność temperaturowa: 150 o C

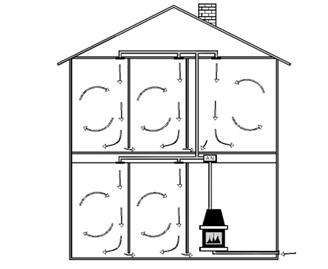

15 Elementy systemu Właściwe umieszczenie aparatu nawiewnego Rozprowadzenie górne ciepłego powietrza Rozprowadzenie dolne ciepłego powietrza Rozprowadzenie górne oraz dolne ciepłego powietrza

16 Systemy DGP Elementy systemu Zestaw Nawiewny Rodzaje: o wydajnościach aparatu nawiewnego: 400, 600 m3/h Odporność temperaturowa: 200 o C

17 Elementy systemu Zestaw nawiewny (typ.banan)

G o r ¹ c e p o w ie t rz e z k o m in k a Ch ³o dn e p o w ie t r z e S i ln i k a p a ra t u p r a c u je II.

18 Elementy systemu Zestaw Nawiewny I. Te m p er a tu ra w k ap i e k o mi n ka p o ni e j te m p er a tu ry n a st aw io n ej na t er m o sta c ie (za le c a na d o 4 0 º C) III. Tem p e ra tu r a w k a pi e ko m in k a j es t w ys o ka o d 70 d o 18 0 ºC S iln ik a p a ra t u n ie p ra c u je! G o r ¹ c e p o w ie t rz e z k o m in k a Ch ³o dn e p o w ie t r z e S i ln i k a p a ra t u p r a c u je II. Te m p e r at ur a w ka p ie k om i nk a o d 4 0 d o 7 0 º C C ie p ³e p o w ie t r ze z k o m in k a S iln i k a p a ra t u p r a c u je IV. Ap ar a t n aw ie w n y n ie p ra c uj e ( np. b ra k u p r ¹ d u ). G o r ¹ c e p o w ie t rz e z k o m in k a Wy r zu t g o r ¹ c eg o p o wi e t rz a p r ze z b y p a s s S iln ik a p a ra t u n ie p ra c u je!

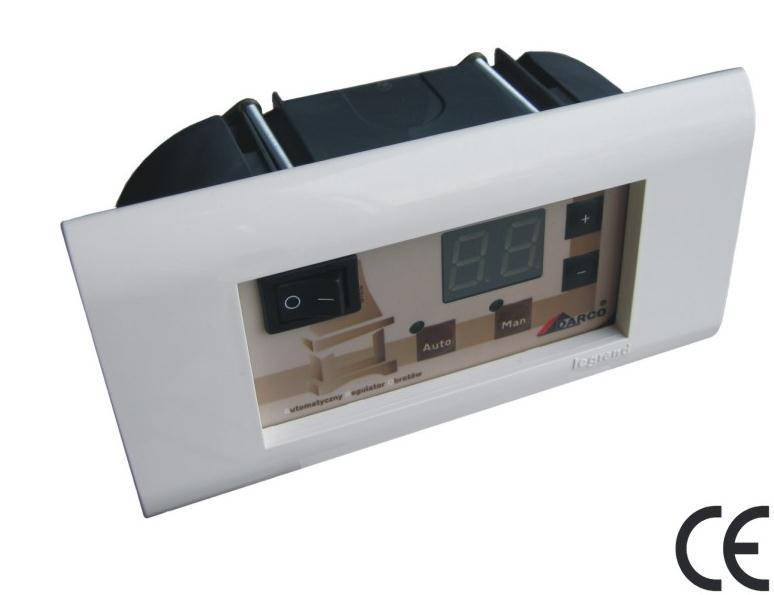

19 Elementy systemu ARO

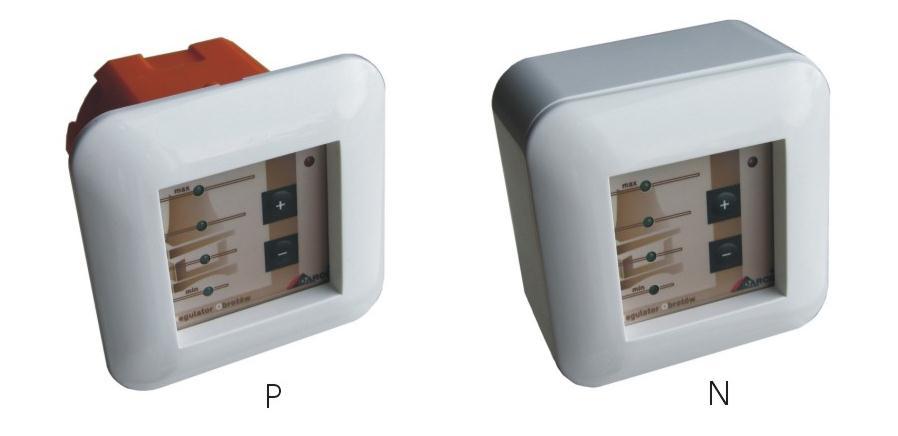

20 Elementy systemu Regulator obrotów RO

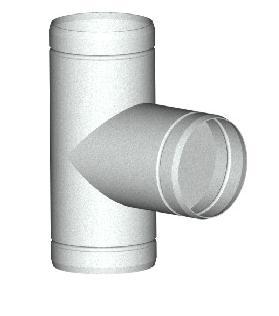

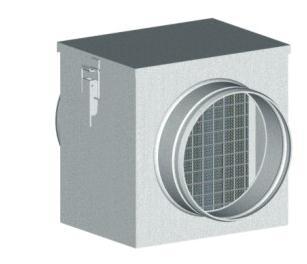

21 Elementy systemu Kształtki okrągłe - przykładowe Trójnik YS portki Trójnik YRS redukcyjny Trójnik TRS Skrzynka filtracyjna izolowana Filtr okrągły kanałowy Przepustnica z cięgnem

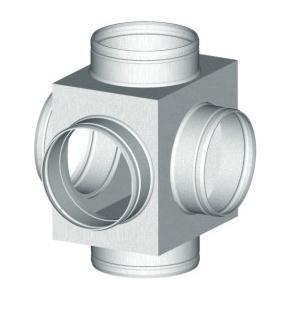

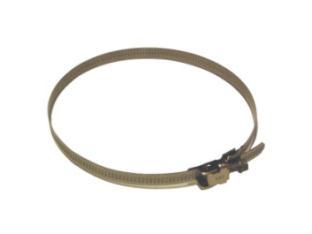

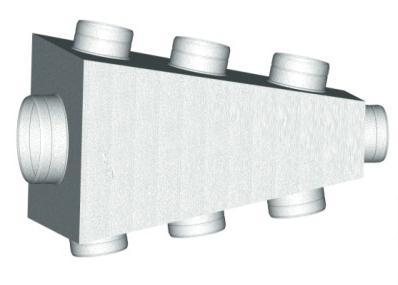

22 Elementy systemu Kształtki okrągłe - przykładowe Rura izolowana RESD Skrzynka rozdzielcza SRS Skrzynka rozdzielcza SRRS Taśma aluminiowa do 150/350 o C Opaska zaciskowa Złączka ZWS

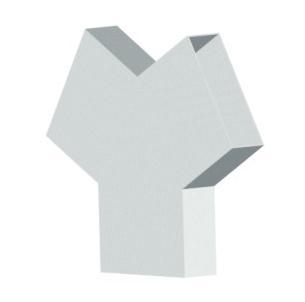

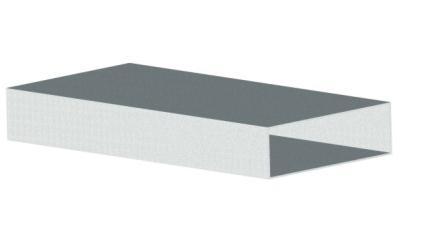

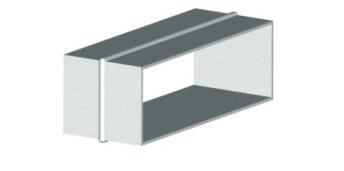

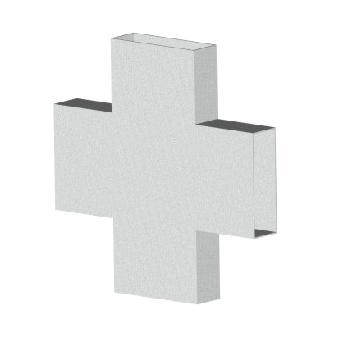

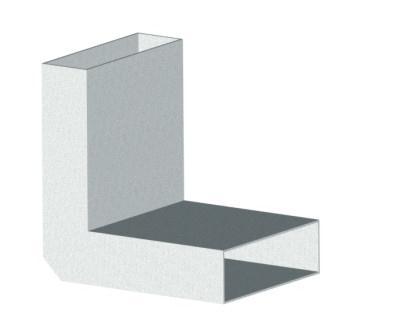

23 Elementy systemu Kształtki prostokątne 150x50 [mm] - przykładowe Kanał prosty 1000 i 500 [mm] Czerpnia CZNP Kolano 45 o Kolano ściana strop KSS Trójnik YP Czwórnik CZP

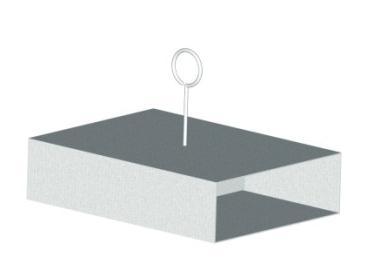

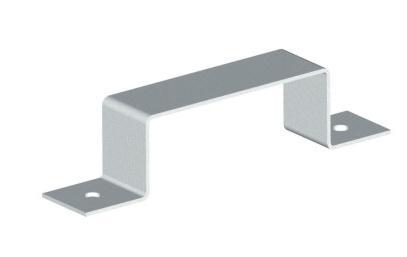

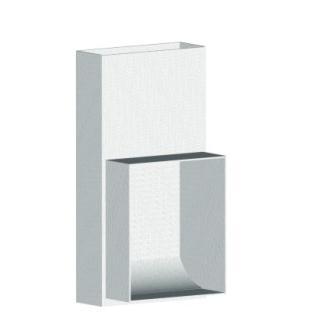

24 Elementy systemu Kształtki prostokątne 150x50 [mm] - przykładowe Kształtka KLP Kształtka KLO Przepustnica PJP Uchwyt montażowy UM Złączka ZW Rękaw izolujący

25 Instalacje DGP Zalety i wady powietrznego ogrzewania kominkowego Zalety: Niski koszt instalacji Niskie koszty eksploatacji Łączenie przyjemnego z pożytecznym Wady: Ogrzewanie powietrzne - konieczność filtracji Trudności w sterowaniu Duża bezwładność Ograniczenia co do powierzchni możliwej do ogrzania

(dop. 30 %) ) Nadmierne przesuszanie powietrza może

26 System nawilżania Dlaczego stosować system nawilżania? Utrzymywanie prawidłowej wilgotności powietrza (40-60% (dop. 30 %) ) Nadmierne przesuszanie powietrza może powodować Alergię Bóle głowy Wysychanie błon śluzowych Suchy kaszel

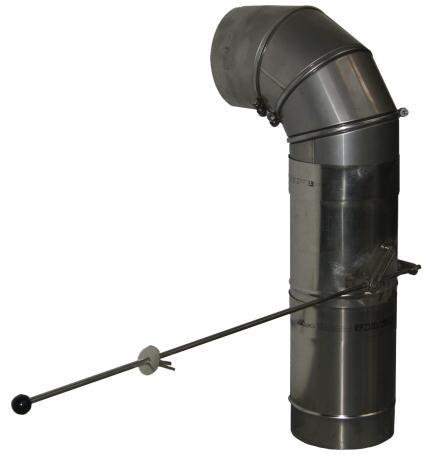

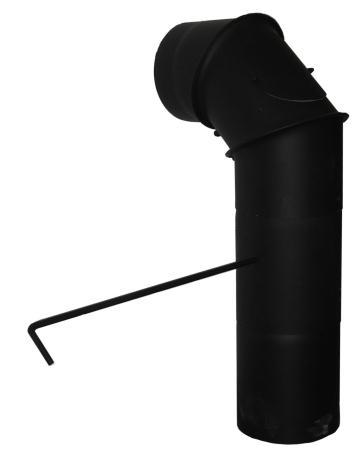

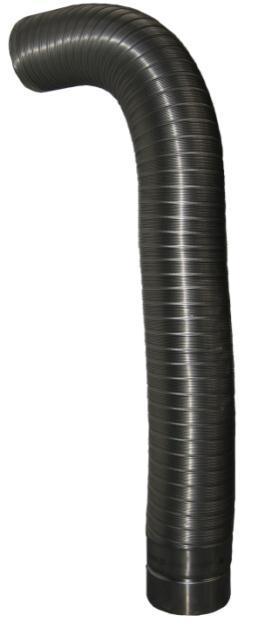

27 System odprowadzenia spalin z kominka Elementy stosowane do odprowadzenia spalin Elementy z blachy żaroodpornej Rura elastyczna podwójna kwasoodporna typ.duoflex Czarne elementy grubość 2mm

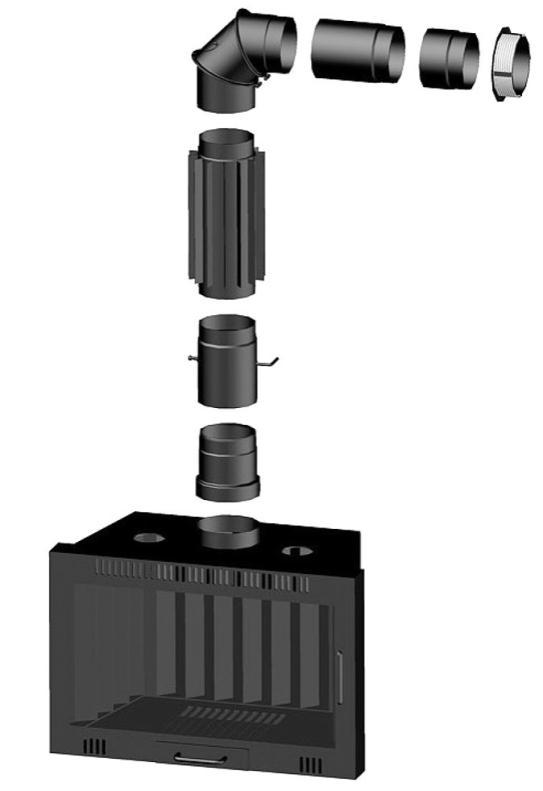

28 Przyłącza kominowe Przykładowe przyłącze kominowe

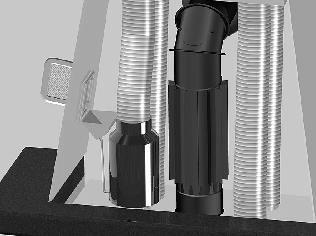

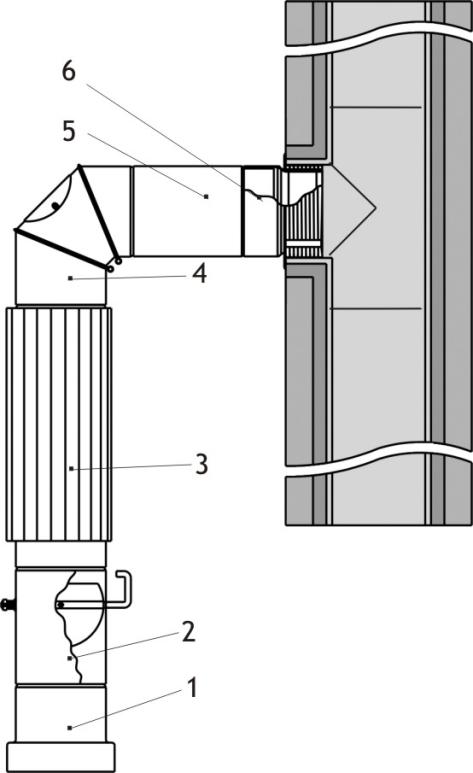

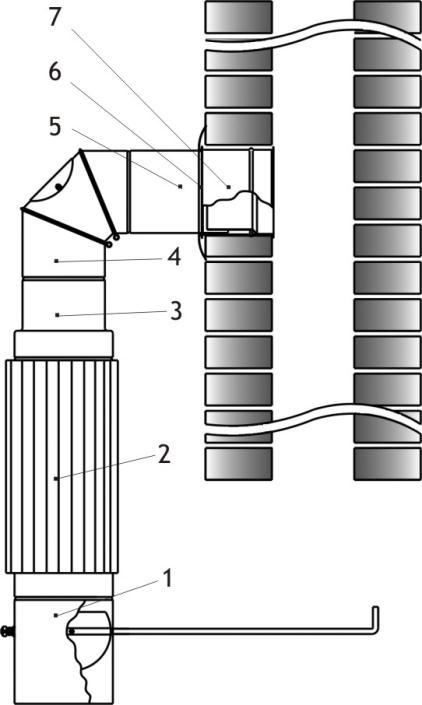

29 Przyłącza kominowe Zalecane połączenie z kominem ceramicznym

30 DARCO Dziękuję za uwagę
