1 Pneumatyczne wyspy zaworowe Automatyzacja przy użyciu połączenia multipol lub magistrali komunikacyjnej

2 Niezawodne rozwiązania w zakresie sterowania do każdego projektu W przypadku automatyzacji zarówno prostej maszyny, jak i złożonej instalacji preferowane jest zastosowanie podzespołów umożliwiających łatwą integrację z istniejącymi systemami, instalację oraz rozruch. Jest to ważne przede wszystkim dlatego, że opóźnienia w pracach inżynieryjnych mogą mieć znaczący wpływ na termin rozpoczęcia eksploatacji obiektu. Masz już rozwiązanie. ASCO, wchodzące w skład grupy Emerson, dysponuje ogromnym doświadczeniem w automatyce płynów oraz szerokim asortymentem produktów dedykowanych dla rozmaitych branż oraz zastosowań. Nasze wyspy zaworowe wyposażone są w praktyczne, zaawansowane elementy, takie jak wyświetlacze cyfrowe ułatwiające rozruch oraz diagnostykę usterek. Nasze zawory modułowe o zwartej konstrukcji charakteryzują się największym przepływem wśród urządzeń tej wielkości, umożliwiając przy tym ograniczenie przestrzeni zajmowanej przez maszyny i obniżenie kosztów. Nasze produkty są zgodne z wytycznymi bezpieczeństwa maszyn i nadają się do zastosowań o zarówno wysokich, jak i niskich wymaganiach. Zostały sprawdzone w toku prób obejmujących miliony cykli. Można je zatem instalować z pełnym przekonaniem, mając pewność, że za każdym razem będą działać sprawnie. Klientom, którzy dysponują ograniczonym czasem lub zasobami, możemy zaoferować rozwiązania już fabrycznie złożone, zamontowane w szafach, aby zapewnić im dotrzymanie terminów. Dzięki działającym w całej Europie zespołom obsługi klienta dostępni są nasi specjaliści, gotowi odpowiedzieć na wszelkie pytania. Wyspy zaworowe ASCO Numatics są oferowane z najróżniejszymi rodzajami protokołów magistrali przemysłowych, a także specjalnie dedykowanych do obszarów zagrożonych, jak i nie zagrożonych wybuchem, w tym: obszary bezpieczne/niezagrożone wybuchem strefa ATEX 2-22 strefa ATEX 1-21 Szczegółowe informacje na temat atestów ATEX naszych produktów można uzyskać pod adresem asconumatics.pl Nasze produkty znajdują zastosowanie w rozmaitych gałęziach przemysłu, takich jak: Przetwórstwo Żywność i napoje Farmacja Biotechnologia Automatyka ogólna Maszyny pakujące Motoryzacja Robotyka 2 3

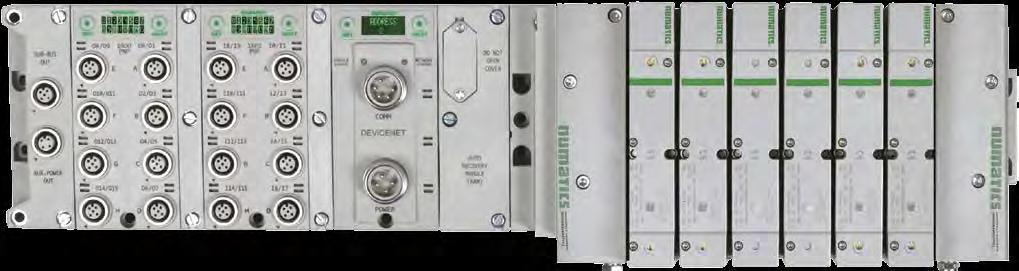

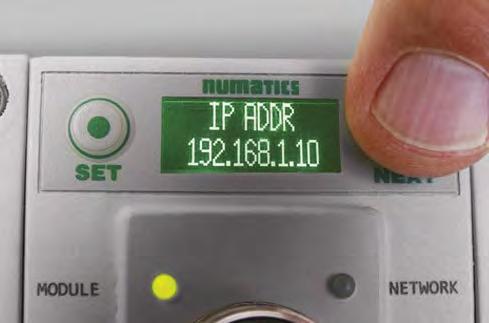

3 Platformy elektroniczne G3 Produkty z serii G3 stanowią w pełni modułowy system wyposażony w innowacyjne zatrzaskowe mocowania umożliwiające łatwe wyjęcie i wymianę modułu bez konieczności demontażu całej wyspy zaworowej. Są wyposażone w unikatowy wyświetlacz graficzny, na którym informacje diagnostyczne prezentowane są w formie prostych komunikatów na poziomie zarówno modułu, jak i węzła komunikacyjnego. Wyświetlacz umożliwia uzyskanie klarownych informacji zwrotnych podczas rozruchu zaworów, co pozwala przyspieszyć ten proces i skrócić związaną z nim ścieżkę krytyczną. Dodatkową zaletą jest uproszczona diagnostyka i w konsekwencji możliwość znacznie szybszego przywrócenia funkcjonowania systemu po wystąpieniu awarii. W serii G3 zastosowano cyfrowy system rozproszony o dużej prędkości, pozwalający na konfigurację w topologii gwiazdy lub liniowej, co pozwala na zredukowanie wymaganych długości odcinków kabli i przyłączy pneumatycznych, ograniczenie kosztów, a także zwiększenie wydajności. System zapewnia również różnorodne opcje wejść/ wyjść, w tym analogowe, cyfrowe wł./wył. oraz pomiaru temperatury. Upraszcza to zakup produktów oraz prace inżynieryjne, gdyż wszystkie opcje są dostępne w ramach jednej rodziny urządzeń. Seria G3 umożliwia również obsługę wielu protokołów komunikacyjnych, takich jak: 4

4 Pneumatyczne wyspy zaworowe: Automatyka Fieldbus i Multipol System rozproszony G3 Sieć 503 I/O Zasilanie Pneumatyka Wejścia elementów rozproszonych KONCENTRATOR I/O I/O Zasilanie Pneumatyka I/O Zasilanie Pneumatyka Zasilanie Komunikacja sieciowa Połączenie Sub Bus Połączenie zasilania pomocniczego Przyłącza wyjściowe I/O I/O Wejścia elementów rozproszonych 5

5 Platformy elektroniczne 580 Nowe urządzenia z serii 580 oferują kompaktową, opłacalną platformę układów elektronicznych Fieldbus do zastosowań niewymagających pełnych możliwości modeli z serii G3. Są wyposażone w taki sam wyświetlacz graficzny ułatwiający konfigurację oraz rozruch. Natomiast dzięki bardziej zwartej konstrukcji doskonale nadają się do zastosowań, w których dostępna przestrzeń jest ograniczona. Zaledwie jeden moduł elektroniczny Fieldbus z serii 580 wystarczy do utworzenia zblocza zawierającego nawet 32 zawory. Budowanie zblocza jest łatwe, ponieważ nie potrzeba wewnętrznego okablowania. Wprowadzanie do eksploatacji jest również bardzo łatwe. Wyraźny wyświetlacz graficzny umożliwia łatwe ustawianie adresu sieciowego oraz prędkości transmisji. Diagnostykę ułatwia wyświetlacz tego samego typu. Nie trzeba już interpretować wskazań diod LED, ponieważ na wyświetlaczu prezentowane są proste komunikaty dotyczące zwarć oraz przepalonych cewek oraz pozwalające na uruchomienie automatycznych testów połączeń. Seria 580 obsługuje najszerszą gamę protokołów Fieldbus w branży i może posiadać atest dopuszczający stosowanie w obszarach zagrożonych wybuchem: Seria 580 umożliwia również obsługę wielu protokołów komunikacyjnych, takich jak: 6

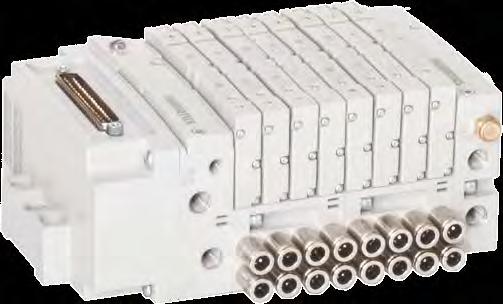

6 Pneumatyczne wyspy zaworowe: Automatyka Fieldbus i Multipol Multipol Wyspa zaworowa z przyłączem Multipol. Umożliwia łatwe połączenie ze sterownikiem, niskie koszty oraz szybki montaż. Przyłącze Multipol umożliwia łatwe podłączenie nawet 32 zaworów elektromagnetycznych do sterownika PLC lub układu sterowania. Zawory są połączone z modułem elektronicznym zawierającym złącze SUB-D. Do połączenia wyspy zaworowej ze sterownikiem PLC lub z systemem nadrzędnym wykorzystuje się jeden kabel standardowego typu. Czas podłączenia wielu zaworów w ten sposób jest znacznie krótszy w porównaniu z metodą podłączania i wykonywania zakończeń na pojedynczych zaworach. 7

7 Zawory Zawory ASCO Numatics charakteryzują się największą przepustowością wśród urządzeń tej wielkości. Stosując zawory o mniejszych wymiarach, można zredukować całkowitą przestrzeń zajmowaną przez układ przy jednoczesnym obniżeniu kosztów. Oferujemy produkty w wielu różnych opcjach, również w wersji zoptymalizowanej z montażem w szafie, aby umożliwić terminowe ukończenie projektu w ramach istniejących ograniczeń budżetowych. Seria Przyłącze M7 2,7 x 4 lub 4 x 6 mm G1/8 lub NPT4 x 6 lub 6 x 8 mm G1/4-G3/8 lub NPT 6 x 8 lub 8 x 10 mm G3/8-G1/2 lub NPT Szerokość 11 mm 18 mm 26 mm 41 mm Przepływ (l/min) ANR Funkcja pneumatyczna Pojedynczy lub podwójny zawór elektromagnetyczny 5/2; 5/3 W1, W2, W3; 2 x 3/2 NC-NC, 2 x 3/2 NO-NO Pojedynczy lub podwójny zawór elektromagnetyczny 5/2; 5/3 W1, W3 Technologia Uszczelnienie gumowe Suwak i tuleja lub uszczelnienie gumowe Suwak i tuleja lub uszczelnienie gumowe Suwak i tuleja Temperatura Od -10 C do +50 C W1: 5/3 zamknięty w położeniu środkowym W2: 5/3 pośrodku otwarty na ciśnienie W3: 5/3 pośrodku otwarty na wylot NO: normalnie otwarty NC: normalnie zamknięty 8

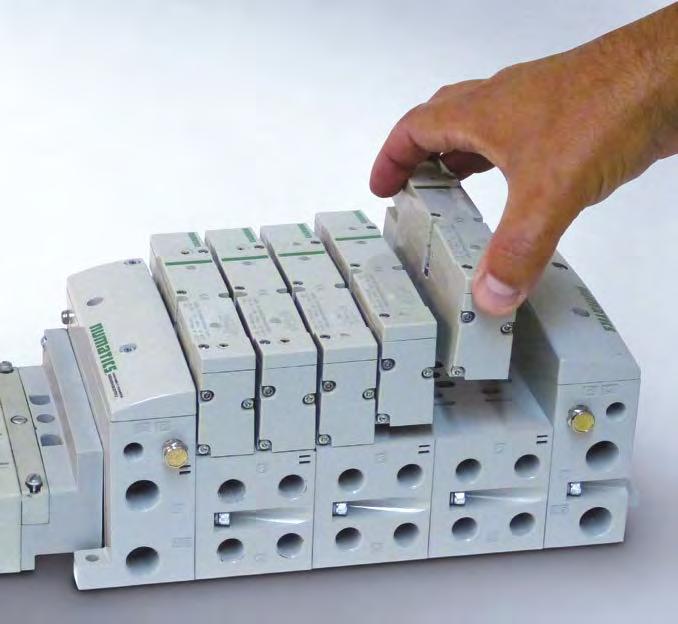

8 Pneumatyczne wyspy zaworowe: Automatyka Fieldbus i Multipol Modułowa konstrukcja naszych zaworów umożliwia ich zastosowanie w wielu konfiguracjach, a nasza oferta podzespołów warstwowych jest najbogatsza w branży i obejmuje: Regulatory ciśnienia Ciśnieniowe elementy odcinające Elementy sterujące przepływem na wylocie Podzespoły warstwowe Regulator ciśnienia umożliwiający odpowiednie ustawienie na poszczególnych zaworach. Dostępny też w wersji podwójnej pozwalającej na regulację ciśnienia wylotowego. Blok odcinający ciśnienie na poszczególnych zaworach. Umożliwia demontaż i konserwację pojedynczego zaworu bez odcinania dopływu do całego zblocza. Warstwowe bloki ciśnieniowe umożliwiają doprowadzenie zasilania do pojedynczego zaworu, niezależnie od zasilania zblocza. Warstwowe bloki wylotowe umożliwiają odprowadzenie medium z wylotów poszczególnych zaworów niezależnie od wylotu zblocza. Bloki sterowania prędkością umożliwiają regulację prędkości wylotowej na pojedynczym zaworze w celu zmiany prędkości pracy podłączonego do niego urządzenia. 9

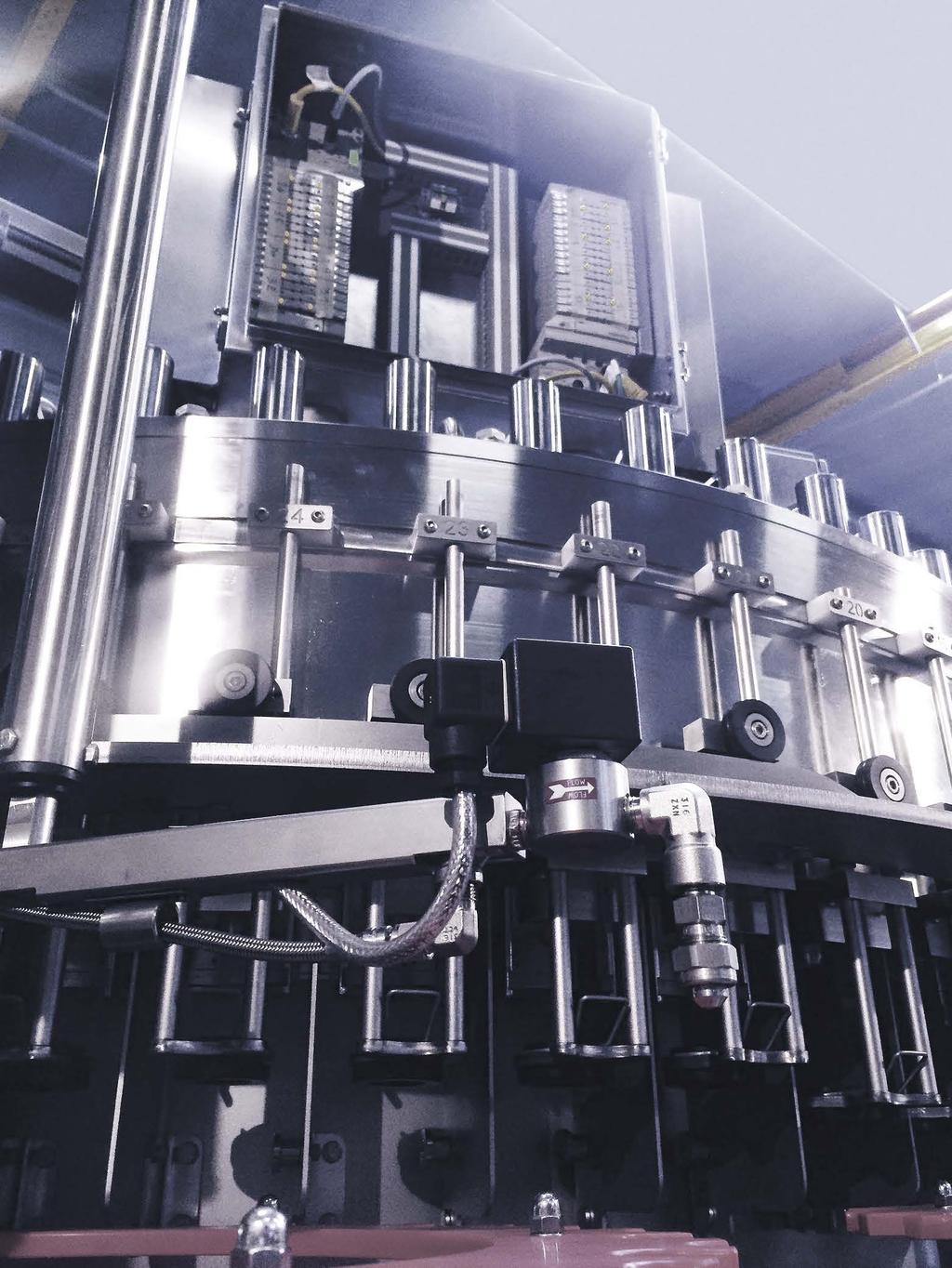

9 Pneumatyczne wyspy zaworowe: Automatyka Fieldbus i Multipol Rozwiązania Gotowe rozwiązania ASCO to oszczędność czasu i pieniędzy Klientom dysponującym ograniczonym czasem i zasobami oferujemy w pełni zmontowane systemy gotowe do instalacji, zbudowane według specyfikacji klienta i certyfikowane za zgodność z nimi. Dostępne są rozwiązania dostosowane do różnych poziomów integracji od złożonych produktów do zespołów montowanych w szafach, od prostych siłowników do urządzeń w skrzynkach i wielofunkcyjnych szafach. Oszczędność miejsca i prostota Za sprawą uproszczonej konstrukcji, dzięki której cały układ może zająć mniej miejsca, instalacja i podłączanie u klienta przebiegają szybko i łatwo. Atestowanie jest prostsze, gdyż szafy mogą mieć fabrycznie przyznany atest poświadczający ich gotowość do użycia. Ekonomiczność Obniżenie kosztów montażu oraz nakładów na etapach badawczorozwojowym, projektowania i zaopatrzenia może przełożyć się na oszczędności sięgające 30%, nie wspominając o oszczędnościach czasowych i finansowych na etapie instalacji. Wysoka jakość Do głównych wymagań stawianych rozwiązaniom zmontowanym fabrycznie, zwłaszcza w szafach, jest solidność i żywotność w agresywnych lub mokrych środowiskach. Nasze fabrycznie zmontowane rozwiązania w szafach zapewniają odporność instalacji na korozje i uszkodzenia. Takie rozwiązanie, zamknięte w obudowie ze stali nierdzewnej, wytrzymałej na regularne oddziaływanie agresywnych płynów czyszczących w obszarach zmywania, idealnie nadaje się do miejsc, w których higiena jest kwestią najwyższej wagi. Kompletne rozwiązanie Emerson dostarcza kompletne rozwiązania wysp zaworowych od koncepcji po instalację. Dysponując zespołem doświadczonych konstruktorów opracowujących nowe produkty ASCO Numatics przy użyciu oprogramowania inżynierskiego do tworzenia trójwymiarowych modeli na podstawie schematów możemy dostarczać rozwiązania na zamówienie do konkretnych systemów, zapewniając przy tym mniejsze ryzyko wprowadzania poprawek już w fazie produkcji. Ponadto Emerson, zajmując się testami, montażem, dostawą oraz instalacją, oferuje liczne możliwości pod względem integracji rozwiązań oraz oszczędności

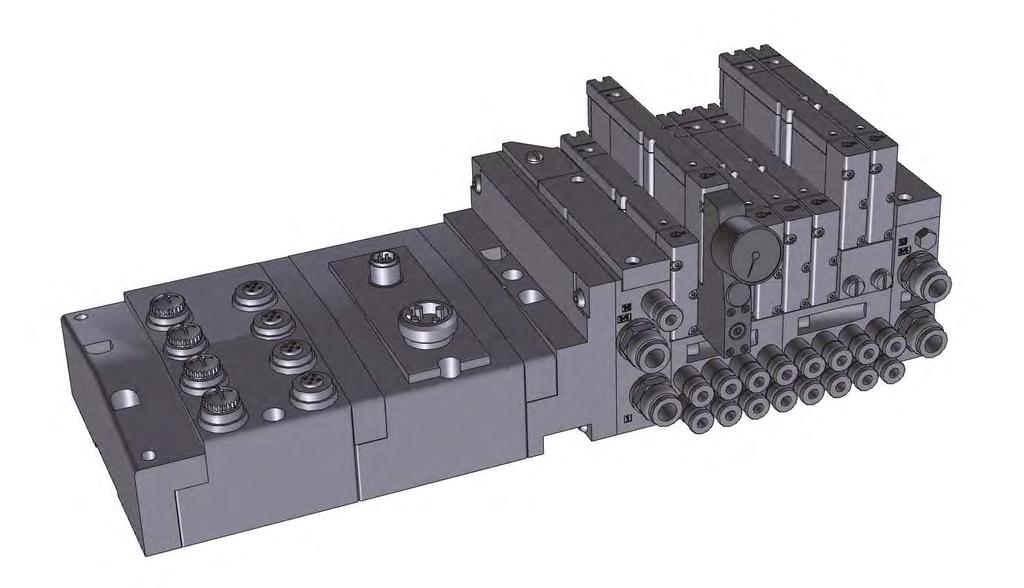

10 Pneumatyczne wyspy zaworowe: Automatyka Fieldbus i Multipol Konfigurator produktów i biblioteka CAD Przykładowy zrzut ekranu z zaworami serii 501. ASCO posiada obszerną bibliotekę rysunków CAD, które udostępnia do pobrania, aby ułatwić użytkownikom projektowanie i specyfikację. Nasza aplikacja Valve Island Configurator (konfigurator wysp zaworowych) udostępnia modele CAD w wersjach 2D i 3D w 85 standardowych formatach plików. Wyjątkowe menu logiczne upraszcza wybór produktów i opcji. Wynikowe pliki CAD oraz informacje o numerach katalogowych są tak opracowane, że do uwzględnienia każdego aspektu wymagań projektowych wystarczy tylko jeden plik. Konfigurator wysp zaworowych jest narzędziem intuicyjnym. Prowadzi użytkownika krok po kroku przez proces wyboru i projektowania wyspy zaworowej, która spełni potrzeby związane z danym zastosowaniem. Wybrać można odpowiednią wersję protokołu Fieldbus, to czy zawór jest montowany na szynie DIN oraz liczbę stanowisk wejść i wyjść. Dla każdej stacji I / O masz możliwość wyboru wymaganego typu I / O. Typowym wyborem może być wejście lub wyjście cyfrowe lub analogowe, wejście RTD, itp. Możesz również dokonać wyboru liczby I / O wymaganych do każdej wyspy. Wybierając zawory możesz dokonać wyboru wymaganego typu zaworu, jego funkcji oraz innych pozostałych opcji, których potrzebujesz. Konfigurator idealnie nadaje się dla projektantów, którzy chcą mieć pewność, że wyspy zaworowe ASCO Numatics będą pasowały do maszyn, a także dla inżynierów, którzy muszą skonfigurować i wybrać wyspę zaworową pod kątem konkretnego przedsięwzięcia realizowanego na danej instalacji. Odwiedź stronę

11 Dlaczego Emerson Z pasją rozwiązujemy problemy naszych klientów. Jako lider technologii dostrzegamy, że warunkiem zadowolenia klientów i naszego długofalowego sukcesu jest przewidywanie potrzeb klientów oraz opracowywanie nowych technologii i nowatorskich rozwiązań, dzięki którym nasi klienci zyskają zdecydowaną przewagę nad konkurencją. Firma Emerson cieszy się światową renomą ze względu na innowacyjność technologiczną i czołową pozycję w branży. Nasze rewolucyjne technologie przyczyniają się do transformacji całych branż. Pragniemy nieustannie wnosić wkład w postęp technologiczny, ustanawiać nowe standardy przemysłowe, z zapałem prowadzić prace badawczo-rozwojowe oraz przyspieszać tempo opracowywania nowych produktów i wprowadzania ich na rynek. Prowadzimy rozległe badania nad nowymi technologiami oraz najważniejszymi trendami na światowym rynku, a wyzwania, jakie stawiają nasi klienci, umożliwiają nam uszeregowanie prac badawczo-rozwojowych pod względem ważności. W firmie Emerson jesteśmy szczególnie dumni z szerokiej gamy rozwiązań technologicznych i produktów, które nasi inżynierowie opracowali tak, aby pomóc użytkownikom przemysłowym, przedsiębiorstwom handlowym i konsumentom w wykorzystywaniu energii w sposób bardziej odpowiedzialny. Obecnie pilnie pracujemy nad kolejną generacją technologii i usług, które mogą jeszcze bardziej poprawić sprawność energetyczną, obniżyć szkodliwość dla środowiska i zapewnić zasoby energetyczne dla naszego świata. Jesteśmy dumni, że opracowujemy technologie, wybiegając myślą naprzód, aby nasi klienci mogli działać perspektywicznie. Nasze zespoły zajmujące się pracami rozwojowymi w sposób metodyczny traktują opracowywanie nowych produktów słuchają klientów i z nimi współpracują, tworzą pomysły na nowe produkty i usługi, opracowują odpowiednie projekty oraz inżynierskie podejście, ustanawiają infrastrukturę produkcyjną, a także służą wsparciem w zakresie marketingu, sprzedaży i obsługi klienta, dbając o start produktu na rynku i rynkowy sukces. 14

12 Pneumatyczne wyspy zaworowe: Automatyka Fieldbus i Multipol 15
