1 Przekaźnik kontroli prądu AC/DC Wybór funkcji przekaźnika nadmiaru/niedomiaru prądu Wybór typu pracy z funkcją pamięci lub bez Trzy wersje dla różnych zakresów prądu Automatyczne rozpoznawanie AC/DC EI : Kontrola AC/DC bez funkcji pamięci: Przekroczenie nastawionej wartości prądu powoduje zmianę stanu przekaźnika wyjściowego po czasie opóźnienia T1. Obniżenie wartości prądu poniżej wartości ustawionej pomniejszonej o wartość histerezy lub zanik napięcia zasilania powoduje natychmiastowy powrót Z funkcją pamięci przekaźnika do stanu początkowego. Kontrola AC/DC z funkcją pamięci: Przekaźnik zmienia stan po czasie T1 i pozostaje w tym położeniu. Kasowanie pamięci poprzez odłączenie zasilania modułu. T1 - opóźnienie reakcji modułu T2 - opóźnienie przy uruchomieniu (np. czas na rozruch silnika itp.) Bez funkcji pamięci Wyjście - f. nadprąd. Wyjście - f. podprąd. Wyjście - f. nadprąd. Wyjście - f. podprąd. PODŁĄCZENIA Napięcie zasilania: 24,48,120,230 V Hz, ±15% -galw. izolow. 24 VDC -±15% - brak galw. izolacji Pobór mocy: 3 VA Zakres pomiaru: EIL EIH EIT ma 0,1-10 A A Podzakresy: E1-M 2-20 ma 0,1-1 A A E2-M ma 0,5-5 A E3-M ma 1-10 A Częstotliwość mierzonego sygnału: Hz : 5-50% ustawionej wartości I Powtarzalność: 0.1% przy stałych parametrach Dokładność nastaw: ±10% Zakres T1: 0,1s-3s, ±10% Zakres T2: 1s-20s, ±10% Czas reakcji: 500 ms Wyjście: 1 zestyk przełączny 8 A max. (AC) Temperatura pracy: -20 do +50 C Waga: 140 g (-) A1 A2 E1 E2 M [-] E A1 A2 E1 [+] M [-] N KATALOG. TYP ZAKES POMIA EIL.230A 2-500mA EIL.24A 2-500mA EIH.230A 0,1-10A EIH.24A 0,1-10A EIT.230A A transformator prądu 266 Zamówienia: tel. (0-42) fax (0-42)

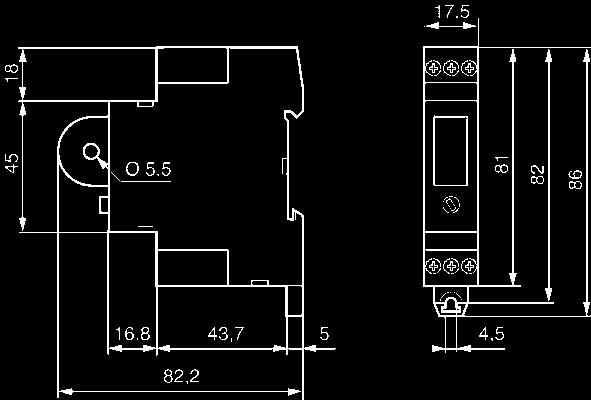

2 Przekaźnik kontroli prądu AC MCI Pomiar prądu AC w zakresie od 1 do 20A Wbudowany transformator ułatwiający montaż Małe rozmiary Szeroki zakres napięć zasilania Wyjście przekaźnikowe Napięcie zasilania: 24VAC/DC/ VAC, 50/60 Hz ±15% Pobór mocy: 1 VA dla 24VAC 0,6 W - 24 VDC 9 VA VAC Powtarzalność: 0,45% Wejście Zakres pomiaru: 1-20A Zakres częstotliw.: 30 Hz Hz : - 15% Dokładność skali nastaw: ±10% Prąd max. 40 A Prad max <3 s: 100 A Czasy opóźnień: T1-500 ms max T2-400 ms±50% T3-120 ms±50% Wyjście Przekaźnik: 1 zestyk zwierny Prąd max: 5 A Prąd min.: 10 ma Wytrzymałość mech.: 30x10 6 łączeń Wytrzymałość elektr.: 10 5 łączeń Temp. pracy: -20 do +60 C Zgodność z CE wg: LVD: 73/23/CEE, 93/68/CEE EMC: , g Wartość zasilania Wyjście A1 11 I ( (-) A2 A3 14 N KATALOG. TYP ZAKES POMIA MCI 1-20A Zamówienia: tel. (0-42) fax (0-42)

3 Przekaźnik kontroli prądu AC/DC HDI Wyświetlacz LCD - wskazanie wartości bieżącej i nastaw, stanu przekaźnika wyjściowego, typu sygnału(ac czy DC) oraz trybu pracy Kontrola AC/DC - automatyczne rozpoznawanie Funkcja pamięci Oddzielne ustawianie progu zadziałania i histerezy Przełącznik funkcji nadmiaru/niedomiaru wartości mierzonej Kontrola prądu z funkcją pamięci Kontrola prądu bez funkcji pamięci zasilanie wartość graniczna histereza wyjście nadprąd. histereza wart. graniczna wyjście funkcji niedomiaru zasilanie wartość graniczna histereza wyjście nadprąd. wyjście funkcji niedomiaru Napięcie zasilania: 24,120, 230 V Hz, - galw. izolowane 24 VDC - brak galw. izolacji, zabezpieczenie przed odwrotną polaryzacją Tolerancja: 0, x n Pobór mocy: 3 VA (AC), 1 W (DC) Zakres pomiaru: HDI-L HDI-H ma 0,1-10 A Podzakresy: E1-M 2-20 ma 0,1-1 A E2-M ma 1-10 A E3-M ma 1-10 A Zakres częstotl.: 40 Hz- 500 Hz Powtarzalność: ±0.1% przy stałych parametrach Dokładność skali nastaw: ±10% Wyświetlacz LCD: stan przekaźnika wyjściowego tryb pracy (OVE/NDE) funkcja pamięci typ sygnału ( lub =) wartość mierzonego sygnału Wyjście Przekaźnik: 1 zestyk przełączny Prąd max: 5 A AC1 Prąd min.: 100 ma Napięcie max.: 250 VAC/DC Wytrzymałość mech. 30 x 10 6 łączeń Temp. pracy: -20 do +60 C Zgodność z CE wg: LVD: 73/23/CEE, 93/68/CEE EMC: , g A1 A2 E1 M(-) E2 E N KATALOG. TYP NAPIĘCIE ZASILANIA ZAKES POMIA HDI-L 230 VAC ma HDI-L 24 VAC ma HDI-H 230 VAC 0,1-10 A HDI-H 24 VAC 0,1-10 A 268 Zamówienia: tel. (0-42) fax (0-42)

4 Przekaźnik kontroli napięcia AC/DC E Przełącznik funkcji nadmiaru/niedomiaru napięcia Dwa produkty dla różnych zakresów napięć stawianie opóźnienia czasu reakcji od 0,1s do 3 s Kontrola napięcia AC/DC bez funkcji pamięci: Przekroczenie nastawionej wartości granicznej powoduje zmianę pozycji przekaźnika po czasie opóźnienia T1.Powrót napięcia do ustalonych granic powoduje ponowne przełączenie przekaźnika. Kontrola napięcia AC/DC z funkcją pamięci: Przekroczenie nastawionej wartości granicznej powoduje zmianę pozycji przekaźnika po czasie opóźnienia T1. Przekaźnik pozostaje w tej pozycji. Wyjście nadprąd. Wyjście nadprąd. Wyjście funkcji niedomiaru Wyjście funkcji niedomiaru Napięcie zasilania: 24 VDC - brak galwanicznej izolacji 24 VAC, 120 VAC, 230 VAC Tolerancja: 0, x n Częstotliwość: 50/60 Hz Pobór mocy: 3 VA - 1 W Zakres pomiarów: EL EH 0,2-60 V V Podzakresy: E1-M 0,2-2 V V E2-M 1-10 V V E3-M 6-60 V V Częst. nap. kontrol.: Hz Próg działania: 1-100% n : 5-50% ustawionej wartości Dokładność skali nastawiania: ±10% Opóźnienie czasowe: T1 0,1-3 sek Wyjście przekaźnik.: 1 zestyk przełączny 8 A Zgodność z CE wg: LVD: 73/23/CEE, 93/98/CEE EMC: EN50081/EN50082 Atesty: L i CSA 140 g A1 (-) A2 E1 E2 M [-] E N KATALOG. TYP ZAKES POMIA NAPIĘCIE EL 0,2-60 V 24 VDC EL 0,2-60 V 230 V EH V 24 VDC EH V 230 VAC Zamówienia: tel. (0-42) fax (0-42)

5 Przekaźnik kontroli napięcia AC/DC ES Prosta instalacja - kontrola napięcia zasilającego Przełącznik funkcji nadmiaru/niedomiaru wartości napięcia Funkcja pamięci stawiane opóźnienia czasu reakcji od 0,1 s do 3s Kontrola napięcia AC/DC bez funkcji pamięci: Przekroczenie nastawionej wartości granicznej powoduje zmianę pozycji przekaźnika po czasie opóźnienia T1. Powrót napięcia do ustalonych granic powoduje ponowne przełączenie przekaźnika. Kontrola napięcia AC/DC z funkcją pamięci: Przekroczenie nastawionej wartości granicznej powoduje zmianę pozycji przekaźnika po czasie opóźnienia T1. Przekaźnik pozostaje w tej pozycji. Wyjście nadnap. Wyjście nadnap. Wyjście podnap. Wyjście podnap. Napięcie zasilania: 8,5-18 VDC VAC/DC VAC/DC Częstotliwość: 50/60 Hz Pobór mocy: 0,5 W; 0,5 VA Zakres napięcia: 9,6-15,6 VDc VAC/DC VAC/DC : 5-20% ustawionej wartości Dokładność skali nastaw: ±10% Opóźnienie czasowe: T1 0,1-3 sek Wyjście przekaźnik.: 1 zestyk przełączny 8A Temp. pracy: -20 do +50 C Zgodność z CE wg: LVD: 73/23/CEE, 93/98/CEE EMC: EN50081/EN50082 Atesty: L i CSA 100 g (-) A1 A PZEŁĄCZNIK funkcja -pamięć praca podnapięciowa bez funkcji pamięci nadnapięciowy N KATALOG. TYP NAPIĘCIE ES VAC/DC ES VAC/DC 270 Zamówienia: tel. (0-42) fax (0-42)

6 Przekaźnik kontroli napięcia AC/DC HD Wyświetlacz LCD - wskazanie wartości bieżącej i nastaw, stanu przekaźnika wyjściowego, typu sygnału (AC czy DC) oraz trybu pracy Kontrola AC/DC - automatyczne rozpoznawanie Funkcja pamięci Oddzielne ustawianie progu zadziałania i histerezy Przełącznik funkcji nadmiaru/niedomiaru wartości mierzonej Kontrola napięcia z funkcją pamięci Kontrola napięcia bez funkcji pamięci zasilanie wartość graniczna histereza wyjście nadnapięc. histereza wart. graniczna wyjście funkcji niedomiaru zasilanie wartość graniczna histereza wyjście nadnapięć. wyjście funkcji niedomiaru Napięcie zasilania: 24,120, 230 V Hz, - galw. izolowane 24 VDC - brak galw. izolacji, zabezpieczenie przed odwrotną polaryzacją Tolerancja: 0, x n Pobór mocy: 3 VA (AC), 1 W (DC) Zakres pomiaru: HD-L HD-H 0,2-60 V V Podzakresy: E1-M 0,2-2 V V E2-M 1-10 V V E3-M 6-60 V V Zakres częstotliwość: 40 Hz-500 Hz Powtarzalność: ±0.1% przy stałych parametrach Dokładność skali nastaw: ±10% Wyświetlacz LCD: stan przekaźnika wyjściowego tryb pracy (OVE/NDE) funkcja pamięci typ sygnału ( lub =) wartość mierzonego sygnału Wyjście Przekaźnik: 1 zestyk przełączny Prąd max: 5 A AC1 Prąd min.: 100 ma Napięcie max.: 250 VAC/DC Wytrzymałość mech. 30 x 10 6 łączeń Temp. pracy: -20 do +60 C Zgodność z CE wg: LVD: 73/23/CEE, 93/68/CEE EMC: , g A1 A2 E1 M(-) E2 E N KATALOG. TYP NAPIĘCIE ZASILANIA ZAKES POMIA HD-L 230 VAC 0,2-60 V HD-L 24 VAC 0,2-60 V HD-H 230 VAC V HD-H 24 VAC V Zamówienia: tel. (0-42) fax (0-42)

7 Przekaźnik kontroli napięcia AC/DC Nastawienie wartości minimalnej i maksymalnej napięcia Prosta instalacja - kontrola napięcia zasilającego stawienie opóźnienia czasu reakcji od 0,1s do 3s ESF Jeżeli wartość kontrolowanego napięcia znajduje się w ustalonym przedziale przekaźnik jest aktywny. Przekroczenie granicy powoduje dezaktywację przekaźnika po czasie opóźnienia T1. Wyjście Napięcie zasilania: VAC/DC VAC/DC Częstotliwość: 50/60 Hz Pobór mocy: 0,5 VA, 1,5 W max ( VDC) Zakres napięcia: VAC/DC VAC/DC : 5% Dokładność skali nastaw: ±10% Opóźnienie czasowe: T1 0,1-3 sek ±10% (-) A1 A Wyjście przekaźnik.: 1 zestyk przełączny 8 A Temp. pracy: -20 do +50 C Zgodność z CE wg: LVD: 73/23/CEE, 93/98/CEE EMC: EN50081/EN50082 Atesty: L i CSA 100 g N KATALOG. TYP NAPIĘCIE ESF 20-80VAC/DC ESF VAC/DC 272 Zamówienia: tel. (0-42) fax (0-42)

8 Przekaźnik częstotliwości 50/60 Hz F20 50 lub 60 Hz wybiera się przez zmostkowanie stawiana szerokość 1 do 10 Hz Wybieralny czas reakcji; 0,1 lub 1 sek. Wyjście: przekaźnik przełączny 1- lub 2-biegunowy F20 mierzy częstotliwość sieci własnego napięcia zasilania: przekaźnik wyjściowy normalnie jest zwarty przyciągnięty, a wyłącza się kiedy częstotliwość wychodzi poza ustawioną szerokość pasma. Częstotliwość środkowa 50 lub 60 Hz wybierana jest przez zmostkowanie (6-7 zmostkowane = 60Hz) a dozwolona szer. pasma ustawia się przy pomocy pokrętła na płycie czołowej 1 do 10 Hz. Czas reakcji 0,1 lub 1 sek., opóźnia zarówno włączenie, jak i wyłączenie. Wybiera się przez zmostkowanie, normalnie 1 sek., z mostku 5-7 dla 0,1 sek. Napięcie zasilania +0,5 bb +0,4 bb (hist.) Częstotliwość środkowa -0,4 bb (hist.) -0,5 bb Wyjście przekaźnika t=opóźnienie czasu reakcji bb=szerokość pasma (np.-1hz) Napięcie zasilania: Napięcie próby: Pobór mocy: Zakres temperatury: Wskazanie: Częstotliw. środ.: Szerokość pasma: : Dokładność: Czas reakcji: Przekaź.wyjściowy: Materiał:Obudowa: Spód: 11-nóżkowy: Zgodne z CE wg. 24,120, 230VAC, ± 10%, 50/60 Hz 2,5kV ca 2,5 VA od -20 C do +60 C Zielona LED: napięcie zasilania Czerwona LED: aktywny przekaźnik 50 lub 60 Hz (zmostkuj 7-9 na 60 Hz) egulow.na płycie czoł.1-10hz(±0,5do±5hz) 10% ustawionej szer. pasma Min. szer. pasma: ± 0,02 Hz Skala środ.: ± 5 % ustalonej szer. pasma Max. szer. pasma: ± 0,04 Hz 1 sek lub 0,1 sek (zmostkuj 5-7 na 0,1sek) 1-bieg.przełączny przekaźnik 8A/250 VAC 2-bieg. przełączny przekaźnik 5A/250 VAC 210g NOYL SE-1, szary samogasnący NOYL SE-1,GFN-2, czarny samogasnący niklowany mosiądz LVD: EN EMC: EN , EN POŁĄCZENIE Napięcie zasilania Wyłącznie wersja 2-biegunowa Zmostkuj 5-7: czas reakcji 0,1 sek Zmostkuj 6-7: 60 Hz N KATALOG. NAZWA NAPIĘCIE ZASIL. F Przekaź. częstotl. 50/60 Hz, dwa przełączne wyjścia przekaź. 230VAC Zamówienia: tel. (0-42) fax (0-42)

9 Przekaźnik kontroli napięcia 3-fazowego F3S / F3SN Kontrola wartości max. i min. napięcia 3-fazowego F3S- kontrola napięcia międzyfazowego F3SN - kontrola napięcia fazowego + neutralny Prosta instalacja - kontrola napięcia zasilającego Oddzielne ustawienie opóźnienia czasu reakcji przy przekroczeniu wart. górnej i dolnej napięcia (od 0,1 do 10 s) Dwa przekaźniki wyjściowe Oba przekaźniki są aktywowane gdy mierzone napięcia znajdują się pomiędzy ustalonymi wartościami granicznymi. Jeżeli napięcie przynajmniej jednej fazy przekroczy wartość graniczną jeden z przekaźników wyjściowych (odpowiedni dla przekroczonej wartości) dezaktywuje się po ustalonym czasie opóźnienia. Moduł nie reaguje na zmianę kolejności faz oraz na zniekształcenia harmoniczne. LED zielony - sygnalizacja zasilania LED żółty - przekroczenie wartości granicznej dolnej lub górnej (LED gaśnie). Napięcie zasilania: 230,400 VAC, ±20% Częstotliwość: 50/60 Hz Pobór mocy: 8VA Wart. graniczne napięć: Dolna Górna F3S-230V VAC VAC F3S-400V VAC VAC F3SN-230V VAC VAC F3SN-400V VAC VAC : 3% Dokładność skali nastaw: ±10% Opóźnienie czasowe T1, T2: 0,1-3 sek POŁĄCZENIE L1 L2 L3 L1 L2 L F3S F3SN Wyjście przekaźnikowe: Temp. pracy: Zgodność z CE wg: Atesty: 2 zestyki przełączne 8 A -20 do +60 C LVD: 73/23/CEE, 93/98/CEE EMC: EN50081/EN50082 L i CSA 310g 3 N N KATALOG. TYP NAPIĘCIE F3S 3X400 VAC F3SN 3X400 VAC 274 Zamówienia: tel. (0-42) fax (0-42)

10 Przekaźnik kontroli kolejności i zaniku faz EWS Wykrywanie zaniku fazy oraz zmiany kolejności faz Bezpieczeństwo: Wyjście 1, lub 2 zestyki przełączne w zależności od wymaganej kategorii bezpieczeństwa Łatwa instalacja - zasilanie bezpośrednio z kontrolowanych faz Gdy nie występuje zanik żadnej z faz oraz kolejność faz jest prawidłowa przekaźnik jest aktywowany - dioda LED świeci. Zanik fazy ( <50 VAC) lub zmiana kolejności powoduje dezaktywację przekaźnika i zgaśnięcie diody LED po czasie opóźnienia T2. L1 L2 L3 Wyjście Napięcie zasilania: Częstotliwość: Pobór mocy max.: Opóźnienie po załączeniu T1: Opóźnienie wyłącz.t2: Wyjście przekaźnikowe: Minimalne obciążenie: Temp. pracy: Wytrzymałość mech.: Wytrzymałość elektryczna: Zgodność z CE wg: Atesty: V 50/60 Hz ±1 Hz 25 VA 200 ms max. < 300 ms 1 lub 2 zestyki przełączne 8 A 10 ma/5 V -20 do +50 C 2x10 7 przełączeń 10 5 przełączeń AC12 (8 A/250 VAC) LVD: 73/23/CEE, 93/68/CEE EMC: EN50081/EN50082 L i CSA 100 g L1 L2 L L1 L2 L , ,5 89,7 99,3 Y1 Y A ,5 N KATALOG. TYP NAPIĘCIE WYJŚCIE EWS 3x230V VAC 1 zestyk przeł EWS2 3x230V VAC 2 zestyki przeł. Zamówienia: tel. (0-42) fax (0-42)

11 Przekaźnik kontroli spadku napięcia, zaniku i kolejności faz FW Wykrywanie: - zaniku fazy, także przy indukowanym napięciu w tej fazie (do 70% n max) - kolejności faz - symetrycznego spadku napięcia o ponad 15% bezpośrednio z kontrolowanych faz Płynna regulacja progu zadziałania egulacja czasu reakcji 20% Dezaktywacja przekaźnika wyjściowego następuje w wyniku: S 20% - zmiany kolejności faz - zaniku 1, 2 lub wszystkich faz - symetrycznego spadku napięcia poniżej 85% wartości nastawionej 1/2 T T 20% T T Napięcie zasilania: zależne od kontrolowanego napięcia zaciski L1-L2 Tolerancja: 0,7-1,2x n Częstotliwość: 50/60 Hz Pobór mocy: 6VA Opóźnienie po załączeniu: 500ms Opóźnienie czasowe: 0,2-10 s Dokładność skali nastaw: ±10% Wyjście przekaźnikowe: 2 zestyki przełączne 8A Temp. pracy: -20 do +60 C Wytrzymałość mech.: 2x10 5 przełączeń Wytrzymałość elektryczna: 10 5 przełączeń (2000VA rezyst.) Zgodność z CE wg: LVD: 73/23/CEE, 93/68/CEE EMC: EN50081/EN50082 Atesty: L i (c)l 350g L1 L2 L N KATALOG. TYP NAPIĘCIE ZAKES PACY FW 3 X 230 V V FW 3 x 400 V V 276 Zamówienia: tel. (0-42) fax (0-42)

12 Przekaźnik kontroli asymetrii faz FWA Kontrola: - zaniku fazy, także przy generowanym napięciu zwrotnym (max. do 95% n ) - kolejności faz - asymetrii faz bezpośrednio z kontrolowanych faz stawienie opóźnienia czasu reakcji od 0,5s do 10s Płynne ustawienie progu wykrywania asymetrii 5%do 20% z dwóch faz L1 i L2. Dioda LED zielona sygnalizuje zasilanie przekaźnika. LED żółta - właściwa kolejność faz, asymetria poniżej ustalonego progu - przekaźnik zamknięty. Przekaźnik dezaktywuje się po czasie opóźnienia T1 gdy wystąpi: - zmiana kolejności faz - zanik fazy L3 - asymetria większa niż ustawiona - zmiana wartości napięcia w dwóch fazach w porównaniu z trzecią. Przekaźnik dezaktywuje się bezzwłocznie przy zaniku fazy L1 lub L2. S T Asymetria Wart. graniczna Asymetria Wyjście Napięcie zasilania: 230 VAC, 400 VAC Tolerancja: 0,8-1,2 x n Częstotliwość: 50 i 60 Hz Pobór mocy: 4 VA max. Opóźnienie czasowe: T1-0,5-10s T2-300ms T3-1s max Zakres asymetrii: 5-20% n Dokładność skali nastaw.: ± 20% 3 11 Wyjście przekaźnikowe: Temp. pracy: Zgodność z CE wg: 1 zestyk przełączny 8 A AC1-20 do +60 C LVD: 73/23/CEE, 93/68/CEE EMC: EN50081/EN g N KATALOG. TYP NAPIĘCIE ZAKES PACY FWA 3 X 230VAC VAC FWA 3 X 400VAC VAC Zamówienia: tel. (0-42) fax (0-42)

13 Przekaźnik kontroli spadku obrotów FL Kontrola spadku obrotów (częstotliwości) Wejście napięciowe lub styk, czujniki 3 przewodowe lub NAM 4 podzakresy czasu pomiędzy impulsami Opóźnienie przy starcie od 0,3 do 30s Funkcja pamięci Pojedynczy obrót (cykl) powoduje podanie impulsu z czujnika, który kasuje wewnętrzny układ czasowy modułu FL. Jeżeli czas pomiędzy pulsami jest większy od ustawionego na FL oznacza to, że prędkość jest zbyt mała i powoduje to dezaktywację przekaźnika wyjściowego. Jeżeli czas rozruchu maszyny jest większy niż 30s dodatkowy styk S2 musi być zwarty na czas rozruchu (LED żółty miga) i rozwarty po osiągnięciu prędkości nominalnej. Zmiana zakresu po odłączeniu napięcia. Z funkcją pamięci Bez funkcji pamięci S2 Wyjście Opóźnienie aktywacji Opóźnienie aktywacji + - Napięcie zasilania: 24VDC - brak galwanicznej izolacji 24VAC, 120VAC, 230VAC Tolerancja: ±15% S1 + S2 + A1 11 Y1 24V e - 0V - Częstotliwość: 50/60 Hz Pobór mocy: 5VA Wejście: Czujnik 3 przewodowy 24V PNP (50mA max) Czujnik NAM 8,2V, 1 kω Wejście napięciowe 30VDC max. Min. czas pulsu: 5 ms Min czas pomiędzy impulsami: 5 ms Zakresy czasów: 0,05-1 s,1-10 s, 0,1-1 min. (czas pomiędzy pulsami): 1-10 min. : 5% wartości nastawy Dokładność skali nastaw.: ±10% V2 Y2 A2 + - Wyjście przekaźnikowe: Temp. pracy: Zgodność z CE wg: Atesty: 1 zestyk przełączny 8A -20 do +60 C LVD: 73/23/CEE, 93/68/CEE EMC: EN , EN L, CSA 255g N KATALOG. TYP NAPIĘCIE FL 24 VDC FL 24 VAC FL 230 VAC 278 Zamówienia: tel. (0-42) fax (0-42)

14 Przekaźnik kontroli obciążenia (cos ϕ) FFP bezpośrednio z kontrolowanych faz Kontrola przesunięcia fazowego pomiędzy prądem i napięciem (cos ϕ ) Niezależne ustawienie górnej i dolnej granicy cos ϕ (w zakresie 0,1-0,99) Opóźnienie przy starcie 0,5-20 s Po podłączeniu zasilania oba przekaźniki wyjściowe zostają aktywowane na czas rozruchu silnika (od 0,5 do 20s). Jeżeli po tym czasie przesunięcie fazowe pomiędzy napięciem a prądem pozostaje w ustalonych granicach, przekaźniki pozostają w stanie aktywacji. Zielona dioda LED świeci. Po przekroczeniu ustalonej granicy jeden z przekaźników wyjścia (nadmiarowy lub niedomiarowy) zmienia po czasie opóźnienia T1 (0,3-3s) swój stan. Dioda LED zielona miga (1 Hz) Jeżeli granica górna ustawiona zostanie poniżej wartości dolnej dioda zielona LED miga z częstotliwością ok. 2 Hz. Diody LED żółte sygnalizują stan przekaźników wyjściowych. max min Wyjście 1 Wyjście 2 Napięcie zasilania: 230, 400, 440, 480, 575 VAC 50/60 Hz Zaciski L1 i L2 Tolerancja: 0,85-1,15 n Pobór mocy: 3 VA max. Zakres nastaw cos ϕ: 0,1-0,99 ezyst. wej. obw. nap.: 20 mω Prąd max. ciągły: 14 A impulsowy: 50 A (<1s) (zależna od nastaw cos ϕ: 3-15% nastaw wart. Dokładność skali nastaw.: ±10% Powtarzalność: ±8% przy stałych warunkach Opóźnienie czasowe: T1 0,1-3 s T s Wyjście przekaźnikowe: Temp. pracy: Zgodność z CE wg: Atesty: 2 zestyki przełączne 8 A -20 do +60 C LVD: 73/23/CEE, 93/68/CEE EMC: EN , EN L, CSA 360 g N KATALOG. TYP NAPIĘCIE FFP 400 VAC FFP 575 VAC Zamówienia: tel. (0-42) fax (0-42)

15 Przekaźnik kontroli temperatury silnika ETM2 Kontrola temperatury za pomocą wbudowanego w maszynę czujnika PTC Detekcja uszkodzenia czujnika oraz linii ESET (kasowanie) na froncie obudowy Nagrzewanie się maszyny powoduje wzrost rezystancji umieszczonego w jej najbardziej newralgicznym punkcie (najczęściej w uzwojeniach stojana) czujnika PTC. Wzrost temperatury prowadzi do wzrostu rezystencji czujnika, a co za tym idzie, rozwarcie przez przekaźnik kontrolny obwodu bezpieczeństwa. Kasowanie modułu bez funkcji pamięci (Y1 i Y2 rozwarte). Moduł powraca do stanu poprzedniego po obniżeniu temperatury poniżej górnej granicy. Kasowanie modułu z funkcją pamięci (Y1 i Y2 zwarte) Następuje poprzez: - wciśnięcie przycisku ESET na obudowie - rozwarcie zewn. kontaktu (zdalne kasowanie) - odłączenie napięcia zasilającego moduł (500 ms) POŁĄCZENIE Napięcie zasilania: Tolerancja: 24 VDC - brak galwanicznej izolacji zasilania 24,120,240 VAC 50/60 Hz 0,85-1,1 n Pobór mocy: 5 VA max. Max. rezyst. zimnego czujnika: 1500 Ω ezystencja aktywacji: 3100 Ω ±10% ezystencja powrotu: 1650 Ω ±10% Napięcie czujnika: 2,5 V Detekcja zwarcia: 0-10 Ω Powtarzalność: ±0,5% Wyjście przekaźnikowe: 1 zestyk przełączny Max. obciążenie: 8 A, 440 V, 200 VA Temp. pracy: -20 do +60 C Zgodność z CE wg: LVD: 73/23/CEE, 93/68/CEE EMC: EN , EN Atesty: L, CSA 140 g ,2 78,5 89,7 99,3 Y1 Y A ,5 N KATALOG. TYP NAPIĘCIE ETM2 24 VAC/DC ETM2 230 VAC 280 Zamówienia: tel. (0-42) fax (0-42)

16 Przekaźnik kontroli poziomu cieczy przewodzącej EN egulacja 2 poziomów (min./ maks.) Monitorowanie napełniania lub opróżniania (wybór przełącznikiem na froncie obudowy) Płynna regulacja czułości od 5 do 100kΩ. elektrod napięciem AC Kontrola max lub min poziomu cieczy przewodzących. Elektrody zasilane są napięciem przemiennym w celu uniknięcia osadzania się na nich produktów elektrolizy. Wyjście przekaźnika zmienia swój stan gdy poziom płynu osiąga górną elektrodę przy zanurzonej elektrodzie dolnej. Powrót do stanu wyjściowego po utracie kontaktu elektrody dolnej z cieczą. Jeżeli zanik zasilania T trwa 0,5 s lub dłużej, po powrocie zasilania przekaźnik pracujący w trybie P zostaje zwarty natomiast w trybie DOWN pozostaje w spoczynku. Poziom max. Poziom min. Wyjście opróżnianie Wyjście napełnianie Napięcie zasialania 0,85 1,1 x n Maks. pobór mocy 3VA Czułość: 5 do 100kΩ Dokładność nastaw: ± 30% Napięcie elektrod (maks.): 24VAC (50/60Hz) Prąd elektrod (maks.): 1mA (50/60Hz) Maks. Pojemność przewodów: 10nF Czas odpowiedzi: 300ms poziom wysoki 500ms poziom niski Wyjście przekaźnikowe: 1 zestyk przełączny Prąd maks.: 8AAC Temp. Pracy: oc 150g N KATALOG. TYP NAPIĘCIE EN 24 VAC EN 230 VAC Zamówienia: tel. (0-42) fax (0-42)

17 Przekaźnik kontroli poziomu cieczy przewodzącej FN Monitorowanie napełnienia lub opróżniania - wybór przełącznikiem na płycie czołowej obudowy Wybór alarmu - niski/wysoki poziom cieczy egulacja czułości od 5 do 100 kω NAPEŁNIANIE Z ALAMEM DOLNYM OPÓŻNIANIE Z ALAMEM DOLNYM bez pamięci z pamięci bez pamięci z pamięcią NAPEŁNIANIE Z ALAMEM GÓNYM OPÓŻNIANIE Z ALAMEM GÓNYM bez pamięci z pamięcią bez pamięci z pamięcią Napięcie zasilania: 24, 48, 120, 230 V50/60 Hz, ±15% Pobór mocy: 3 VA Czułość: kω (wersja LS 250 Ω - 5 kω ) Dokładność skali nastaw: % Napięcie elektrod: 15 VAC (50/60 Hz) Prąd elektrod: 1 ma Czas odpowiedzi: 400 ms napełnienie ms opróżnianie Sygnalizacja: 3 LED, ziel.-zasilanie, LED żółta-stan wyjścia, LED czerwona-alarm Wyjście: Przekaźnik: 2 zestyki przełączne Zdolność łączeniowa: 2000 VA, 80 W 8 A AC/DC Materiał obudowy: samogasnące tworzywo Zaciski: 2 x 1,5 mm 2 2 x 2,5 mm 2 Temp. pracy: -20 do +60 C Zgodność z CE wg: LVD: 73/23/CEE, 93/68/CEE EMC: EN , EN ok. 300 g 282 Zamówienia: tel. (0-42) fax (0-42)
