1 Podstawy informatyki Izabela Szczęch Politechnika Poznańska

2 KOMPUTEROWA REPREZENTACJA OBRAZÓW 2

3 Plan wykładu Grafika rastrowa Grafika wektorowa Skalowanie obrazu Kompresja danych Popularne formaty plików graficznych - przegląd 3

4 Informacja jako obraz cyfrowy Zastosowania informacji przenoszonej w formie obrazu cyfrowego: kamery cyfrowe na użytek domowy fotografia cyfrowa obrazy satelitarne wykorzystywane w meteorologii, kartografii czy urbanistyce systemy obrazowania medycznego i biologicznego itd. Potrzebne są efektywne metody gromadzenia, indeksowania, przeglądania i wymiany tej informacji 4

5 Jak przy pomocy bitów przekazywać informacje o obrazach? Sposoby kodowania informacji o obrazach: grafika rastrowa grafika wektorowa 5

6 GRAFIKA RASTROWA 6

7 Grafika rastrowa Obrazy tworzone są z położonych blisko siebie punktów pikseli, które w efekcie stwarzają pozorny obraz ciągły Piksel - najmniejszy punkt ekranu lub obrazu Słowo powstałe jako zlepek angielskich picture oraz element 7

8 Mapa bitowa Sposób zapamiętania obrazu rastrowego to bitmapa czyli dwuwymiarowa tablica pikseli Bitmapę charakteryzują następujące właściwości: wysokość i szerokość bitmapy liczona jako liczba pikseli w pionie i w poziomie (rozdzielczość) Przykładowo rozdzielczość ekranu 800x640 oznacza, że można na nim wyświetlić maksymalnie 800 pikseli w jego szerokości i 640 w wysokości np. 800x640 liczba bitów wykorzystywana do reprezentacji koloru danego piksela (głębia koloru) Większa głębia koloru oznacza szerszy zakres kolorów 8

9 Rozdzielczość obrazu Gdy zmierzymy (na przykład zwykłą linijką) szerokość i wysokość użytkowego obszaru na ekranie i podzielimy takie wymiary przez rozdzielczość to otrzymamy wymiary piksela ekranowego DPI, PPI, LPI Liczba pikseli (kropek, punktów, lini) na jednostkę długości (cal) dots/points/lines per inch. Określa ile punktów będzie miał obraz w swojej szerokości Określenie stosowane głównie w przypadku urządzeń typu skaner, drukarka, ploter 9

10 Głębia koloru obrazu Głębia koloru obrazu to liczba bitów wykorzystywana do reprezentacji koloru danego piksela Głębia n-bitowa daje możliwość reprezentowania 2 n różnych barw Im większa głębia tym dokładniejszy obraz, ale także tym więcej miejsca na dysku zajmie plik Obrazy w modelu kolorów RGB często składają się z kolorowych pikseli zdefiniowanych przez trzy bajty-jeden bajt (8 bitów) na każdy kolor (czerwony, zielony i niebieski), czyli jest to głębia 24-bitowa Głębia koloru Liczba kolorów możliwych do wyświetlenia 1-bitowa (np. biały i czarny) 8-bitowa bitowa bitowa

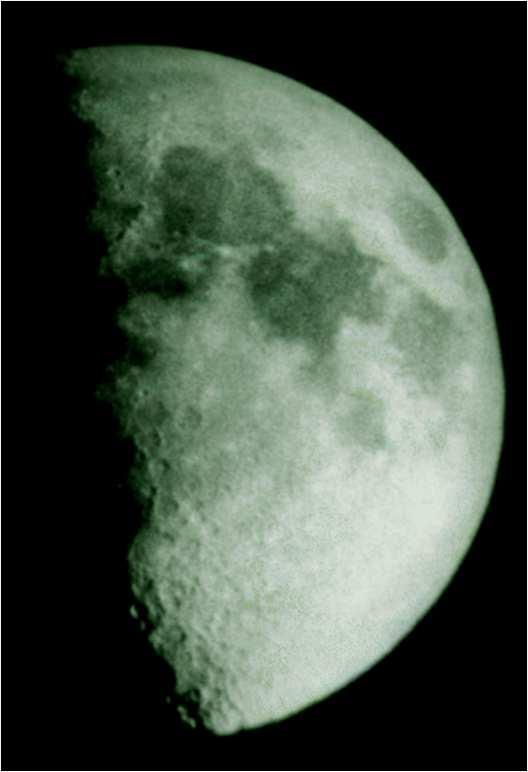

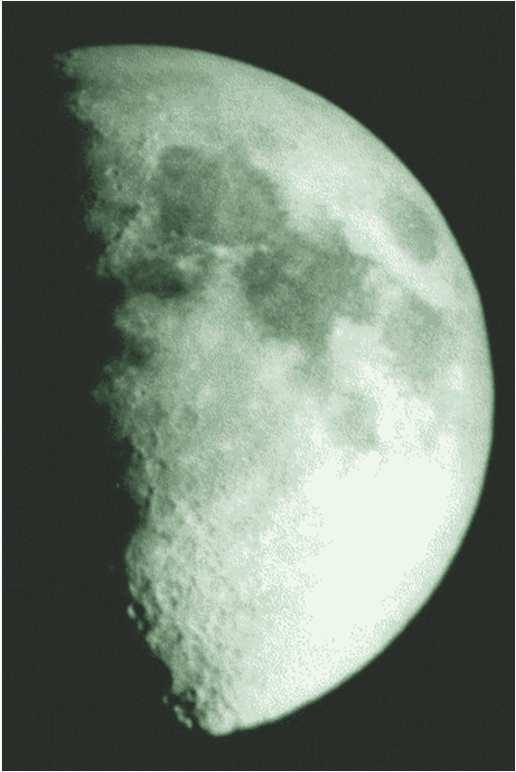

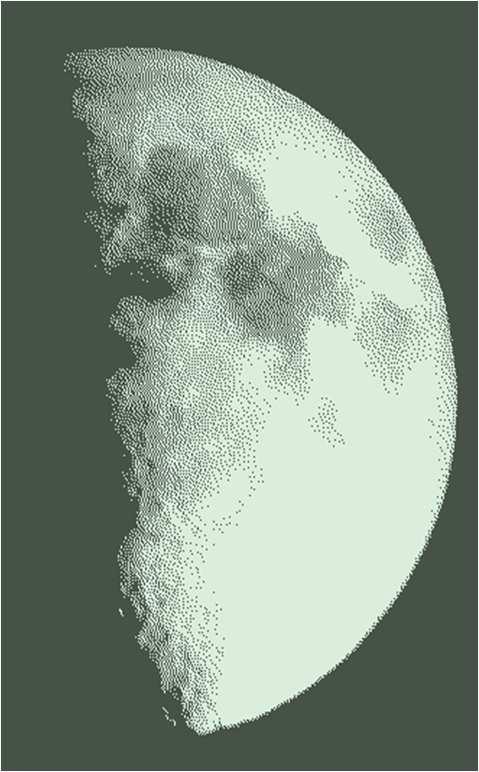

11 Głębia koloru obrazu a jakość obrazu Przy jednakowej wielkości (rozdzielczości), obrazy o mniejszej głębi zawierają mniej informacji i ogląda się je z pewnym dyskomfortem głębia 8-bitowa (256 kolorów) głębia 4-bitowa (16 kolorów) głębia 1-bitowa (2 kolory) 11

12 Rozmiar pliku grafiki rastrowej Im wyższa rozdzielczość obrazu, tym większy rozmiar pliku Im więcej kolorów możliwych do zapamiętania, tym większy rozmiar pliku 12

13 GRAFIKA WEKTOROWA 13

14 Grafika wektorowa zapis obrazu oparty jest na formułach matematycznych obraz opisany jest za pomocą tzw. obiektów, które zbudowane są z podstawowych elementów nazywanych prymitywami, czyli prostych figur geometrycznych takich jak odcinki, krzywe, okręgi, wielokąty każdy element obrazu jest opisany za pomocą pewnej liczby cech (położenie, barwa itp.), których wartości można zmieniać podczas edycji obraz przedstawiany na urządzeniu (monitor, drukarka) jest kreślony element po elemencie 14

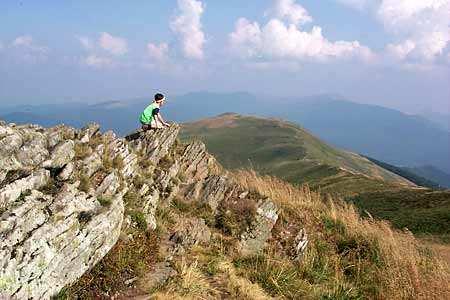

15 Obraz rastrowy vs. wektorowy Zdjęcie obraz rastrowy Obraz wektorowy utworzony z 6254 obiektów 15

16 SKALOWANIE OBRAZU 16

17 Skalowanie obrazu operacja zmiany rozmiaru Grafika rastrowa jest zależna od rozdzielczości wolne skalowanie, wiąże się z utratą jakości obrazu Grafika wektorowa nie zależy od rozdzielczości szybkie, bezpieczne skalowanie, bez straty jakości przykład powiększania: przykład powiększania: 17

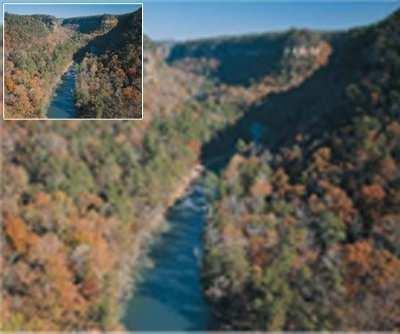

18 Skalowanie obrazu rastrowego Raster ma stałą liczbę pikseli (rozdzielczość) przy powiększeniu mapy bitowej występuje efekt powiększenia piksela nie jest możliwe wielokrotne powiększenie bez utraty jakości gdyż w obrazie oryginalnym brak wystarczającej ilości detali, które pozwalałyby na zbliżenie tego rzędu 18

19 Skalowanie obrazu wektorowego Odcinek jest zapamiętywany jako zbiór dwóch punktów (początkowy i końcowy) o określonych współrzędnych, dzięki temu obliczane są punkty pośrednie Powiększenie/pomniejszenie odcinka w tym przypadku polega na obliczeniu nowych współrzędnych dla obu punków, a następnie na nowo, na obliczeniu punktów pośrednich i wyświetleniu ich na ekranie (Elipsa jest zapamiętywana w postaci dwóch ognisk elipsy i dwóch średnic) 19

20 Skalowanie obrazu przykłady powiększania Grafika rastrowa uwidocznione pojedyncze piksele Grafika wektorowa brak strat 20

21 Skalowanie obrazu przykłady pomniejszania Grafika rastrowa tracimy bardzo wiele szczegółów oryginalnego obrazu Grafika wektorowa brak strat 21

22 Skalowanie obrazu przykłady powiększania Grafika rastrowa Grafika wektorowa 22

23 Grafika rastrowa zastosowania zapisywanie zdjęć i realistycznych obrazów (każdy punkt może mieć inną barwę i nasycenie) tworzenie obrazów o skomplikowanych kolorach, przejściach tonalnych, cieniach, gradacjach barw itp. składanie ilustracji obróbka zdjęć, np. retuszowanie zniszczonych tworzenie grafiki ekranowej dla aplikacji multimedialnych przygotowywanie statycznych efektów specjalnych w filmie kreowanie prostych animacji GIF 23

24 Grafika wektorowa zastosowania prezentacja tekstu zapis wektorowy jest odpowiedni dla gotowych dokumentów (również tekstów) nie przeznaczonych do dalszej edycji, a do rozpowszechniania w formie elektronicznej w zamkniętej postaci wizytówki, emblematy, znaki firmowe, reklama fonty, komputerowe opisy czcionek prezentacja danych i modelowanie tworzenie wykresów 2D i 3D funkcji matematycznych, fizycznych i ekonomicznych; histogramów i wykresów kołowych; wykresów harmonogramowania zadań; wykresów wielkości zapasów i produkcji itd. kreślenie i projektowanie wspomagane komputerowo symulacja i animacja dla wizualizacji naukowej i rozrywki 24

25 Konwersja formatu zapisu obrazu Operacja przetworzenia obrazu wektorowego na jego odpowiednik rastrowy jest wykonywana przed jakimkolwiek obrazowaniem grafiki wektorowej na monitorze, czy drukarce Istnieją jednakże urządzenia takie jak plotery, np. ploter tnący, dla których opis wektorowy jest naturalnym sposobem działania Przed opublikowaniem w sieci grafiki wektorowe również często przekształca się w ich odpowiedniki rastrowe Jest to podyktowane koniecznością zachowania możliwości wyświetlenia obiektów graficznych w różnych systemach Wyjątkiem są tutaj np. prezentacje Flash i Shockwave, które dzięki istnieniu wtyczek (plug-ins) do przeglądarek są "rozumiane" przez większość komputerów 25

26 Konwersja formatu zapisu obrazu Digitalizacja - przekształcenie obrazu wektorowego w rastrowy (łatwa operacja): nałóż siatkę kwadratów na rysunek zamaluj każdy kwadrat dominującym kolorem Wektoryzacja - przekształcenie obrazu rastrowego w wektorowy (trudna operacja): w układzie barwnych pikseli rozpoznaj przebiegające linie, okręgi, litery i inne znaki, obszary jednobarwne i ich brzegi zapamiętaj ich parametry 26

27 Formaty plików graficznych Wszelkie obrazy graficzne w postaci cyfrowej mają pewne przyporządkowane formaty plików Formaty plików graficznych różnią się między sobą: sposobem reprezentacji danych obrazu (piksele lub wektory) techniką kompresji obsługiwanymi funkcje programów graficznych. 27

28 KOMPRESJA DANYCH 28

29 Kompresja danych Polega na zmianie sposobu zapisu informacji w taki sposób, aby zmniejszyć redundancję i tym samym objętość zbioru, nie zmieniając przenoszonych informacji Innymi słowy chodzi o wyrażenie tego samego zestawu informacji, lecz za pomocą mniejszej liczby bitów /wikipedia.org/ Dane reprezentowane są w zwartej postaci w celu redukcji kosztów ich przechowywania i przesyłania 29

30 Skąd możliwość kompresji? Redundancja (nadmiarowość) informacje w danych powtarzają się Różne sposoby reprezentacji np. rastrowa i wektorowa reprezentacja grafiki Ograniczenia percepcji wzrokowej słuchowej 30

31 Co kompresujemy? Mowa (np. w telefonii komórkowej, internetowej, VoIP) Muzyka (np. utwory w formacie MP3) Dane video (np. filmy na DVD, w formacie DivX) Teksty (np. udostępniane w archiwach takich jak Project Gutenberg) Pliki wykonywalne (np. wersje instalacyjne oprogramowania) Bazy danych 31

32 Zalety stosowania kompresji Przesyłanie większej ilości danych w tym samym czasie (np. satelity telekomunikacyjne) Przesyłanie danych w krótszym czasie Praca większej liczby użytkowników na łączu o tej samej przepustowości (np. Internet) Zmniejszenie rozmiarów przechowywanych danych (rozmiary i koszty dysków twardych) Wygoda operowania plikami o mniejszych rozmiarach 32

33 Wady stosowania kompresji Konieczność wykonania dekompresji przed użyciem danych Czasami wymagana jest duża moc obliczeniowa, aby kompresja/dekompresja mogła być wykonywana w czasie rzeczywistym 33

34 Uniwersalne i dedykowane metody kompresji współczynnik kompresji to wyrażony w procentach stosunek rozmiaru danych (np. pliku) po kompresji do rozmiaru danych przed kompresją, np. 10% metody uniwersalne - możliwość stosowania jednego algorytmu do różnych typów danych z reguły gorszy współczynnik kompresji metody dedykowane stworzone do konkretnego zastosowania lepszy współczynnik kompresji potrzeba stworzenia wielu algorytmów dla konkretnych danych koszty opracowania algorytmu mogą przekraczać zyski z jego stosowania 34

35 Bezstratne i stratne metody kompresji Kompresja bezstratna jest odwracalna - pozwala odtworzyć oryginalną zawartość danych Szerokie spektrum zastosowań Gorszy współczynnik kompresji Kompresja stratna jest nieodwracalna - nie odzyskamy danych w oryginalnej postaci, jednak główne właściwości zostają zachowane Lepszy współczynnik kompresji Ograniczone spektrum zastosowań 35

36 Przed kompresją (800kB) 36

37 Po kompresji stratnej (64kB) 37

38 Metody bezstratne zastosowania Teksty Bazy danych Obrazy medyczne (!) Programy komputerowe Archiwizacja danych 38

39 Metody stratne zastosowania Obrazy Utwory muzyczne Mowa Dane wideo 39

40 POPULARNE FORMATY PLIKÓW GRAFICZNYCH - PRZEGLĄD 40

41 Formaty grafiki rastrowej Używające kompresji stratnej: JPEG (Joint Photographic Experts Group) JPEG 2000 TIFF (Tagged Image File Format) - udostępniający wiele rodzajów kompresji (zarówno stratnej jak i bezstratnej) DjVu (Deja Vu) - format stworzony do przechowywania zeskanowanych dokumentów w formie elektronicznej 41

42 JPEG JPEG (Joint Photographic Experts Group Format) format stworzonym do przechowywania obrazów, które wymagają "pełnego koloru", ale nie mają zbyt wielu ostrych krawędzi i małych detali - a więc zdjęć pejzaży, portretów i innych "naturalnych" obiektów algorytm kompresji używany przez JPEG jest algorytmem stratnym możliwość kontroli stopnia kompresji w jej trakcie umożliwia dobranie stopnia do danego obrazka, w taki sposób, aby uzyskać jak najmniejszy plik, ale o zadowalającej jakości 42

43 Przykłady kompresji JPEG 1:20 1:50 43

44 Przykłady kompresji JPEG 1:100 1:200 44

45 JPEG - wady i zalety Zalety: bardzo dobre współczynniki kompresji możliwość dobierania współczynnika kompresji bardzo duża popularność Wady: lepszy współczynnik kompresji oznacza pogorszenie jakości obrazu istnieją lepsze algorytmy 45

46 JPEG 2000 następca powszechnie stosowanego JPEG format ten zapewnia lepszą jakość obrazu i zapewnia kompresję wysokiego stopnia umożliwia zapisanie i odczytanie wszystkich ważnych składowych obrazu, redukując zniekształcenia lepiej niż format JPEG w odróżnieniu od JPEG, obraz może być również skompresowany bezstratnie, co czyni go konkurencyjnym dla formatu PNG algorytm JPEG 2000 jest wykorzystywany między innymi do kompresowania obrazu w kinach cyfrowych 46

47 Przykłady kompresji JPEG :20 1:50 47

48 Przykłady kompresji JPEG :100 1:200 48

49 JPEG 2000 wady i zalety Zalety: bardzo dobre współczynniki kompresji przy zadawalającej jakości obrazu Wady: duża złożoność obliczeniowa, w związku z tym nie przewiduje się zastąpienia nim standardu JPEG stosunkowo wolne działanie 49

50 TIFF TIFF (Tagged Image File Format) format ten pozwala na zapisywanie obrazów stworzonych w skali szarości oraz wielu głębiach bitowych koloru format z kompresją bezstratną, ale udostępniający także wiele rodzajów kompresji stratnej TIFF oparty jest na koncepcji znaczników (tagów). Znaczniki dostarczają informacji na temat obrazu; jeden z nich jest wskaźnikiem do całego obrazka, inne dotyczą typu kompresji, rozmiaru, kolejności bitów, oraz autora, daty i oprogramowania źródłowego TIFF jest standardem szeroko używanym jednak zawiera wiele różnych wersji i tagów, co często stanowi problem 50

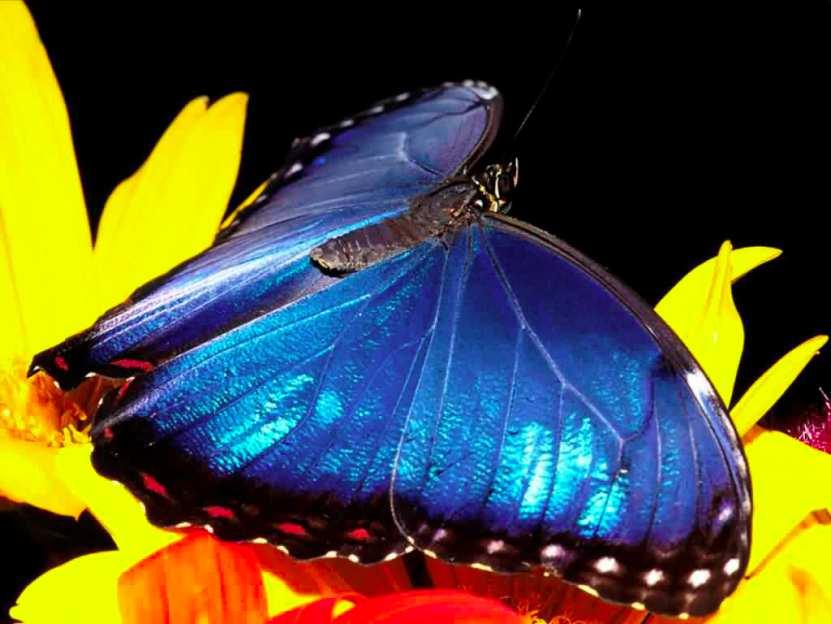

51 Porównanie formatów TIFF i JPEG TIFF; 918 KB JPEG; 59 KB 51

52 Formaty grafiki rastrowej Używające kompresji bezstratnej: GIF (Graphics Interchange Format) PNG (Portable Network Graphics) TIFF 52

53 GIF GIF (Graphics Interchange Format) format pliku graficznego z kompresją bezstratną GIF-y są często używane na stronach www brak jest możliwości zapisu plików graficznych w formacie True Color. Zachowany w tym formacie obraz może być czarno-biały, w odcieniach szarości lub kolorowy (maksymalnie 256 barw na blok obrazu) pliki w tym formacie mogą zawierać kilka obrazów, umożliwia to tworzenie dzięki nim animacji może przechowywać informację o kanale alfa (przezroczystość) 53

54 GIF wady i zalety Zalety: umożliwia zapis w jednym pliku wielu obrazów GIF w celu późniejszego ich prezentacji w postaci animacji możliwość ustawienia dla każdego piksela przezroczystości (jedynie dwie wariancje - albo jest, albo nie jest przezroczysty) popularny Wady: nie obsługuje trybów o 24-bitowych kolorze 54

55 PNG PNG (Portable Network Graphics) format graficzny wykorzystujący kompresję bezstratną jest formatem pozbawionym ograniczeń narzucanych przez właściciela praw patentowych - stworzony przez internautów może być używany bez opłat jest wieloplatformowym formatem bitmapowym istnieje w nim możliwość zdefiniowania stopnia przeźroczystości - tzw. kanału alpha zapewnia lepszy stopień kompresji niż GIF (10-30%) nie może jednak służyć do tworzenia animacji, ponieważ nie pozwala na przechowywanie wielu obrazków w pojedynczym pliku 55

56 PNG wady i zalety Zalety: umiejętność zapisu grafiki truecolor (aż do 48 bitów na piksel) oraz grafiki grayscale (aż do 16 bitów na piksel) uwzględnianie współczynnika przezroczystości (alpha channel) na każdy piksel efektywna, bezstratna kompresja (o ok proc. bardziej wydajna niż stosowana w GIF-ie) Wady: efekt ziarnistości przy dużej kompresji 56

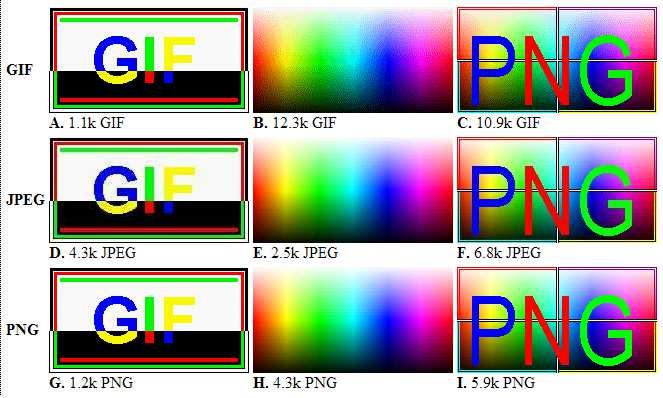

57 Porównanie formatów GIF, JPEG, PNG 57

58 Porównanie formatów GIF, JPEG, PNG Oryginalny obraz zawierał 25 kolorów 58

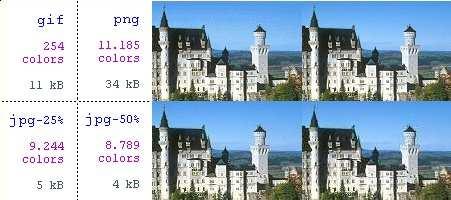

59 Porównanie formatów GIF, JPEG, PNG 59

60 Porównanie formatów GIF, JPEG, PNG 60

61 Formaty grafiki rastrowej Bez kompresji: BMP XCF (experimental Computing Facility) - mapa bitowa programu GIMP; może przechowywać wiele warstw XPM format zapisu plików przy pomocy znaków ASCII GIMP (GNU Image Manipulation Program) darmowy program do tworzenia i obróbki grafiki rastrowej 61

62 BMP Obraz jest przechowywany jako bitmapa. Piksele są zapisywane bez żadnej kompresji z tego powodu rozmiary plików są bardzo duże Jeden z popularniejszych formatów przechowywania obrazu w pamięci komputera, format ten wylansowała firma Microsoft jako podstawowy format zapisu danych plików graficznych Zachowując pliki w tym formacie, można wybrać głębię pikseli - od 1 do 24 bitów 62

63 Porównanie formatów BMP i JPEG BMP; 1,37 MB JPEG; 36 KB 63

64 Formaty grafiki wektorowej SVG (Scalable Vector Graphics) - format oparty na języku XML; promowany jako standard grafiki wektorowej; umożliwia tworzenie animacji CDR (Corel Draw) - format opatentowany przez firmę Corel Corporation SWF (Adobe Flash) - format grafiki wektorowej popularny w internecie; umożliwia tworzenia animacji EPS (Encapsulated PostScript) format PostScript z ograniczeniami 64

65 Plik bez formatu Można przenosić między aplikacjami i platformami komputerowymi Składa się ze strumienia bajtów opisujących informacje o kolorach. Każdy piksel jest opisany binarnie Obrazek można zachować w formacie z przeplotem i bez przeplotu. W pierwszym przypadku wartości kolorów (na przykład czerwony, zielony i niebieski) są zapisywane sekwencyjnie. Wybór zależy od wymagań aplikacji docelowej, w której plik ma być otwierany 65

66 Literatura: A. Przelaskowski, "Kompresja danych: podstawy, metody bezstratne, kodery obrazów", Wydawnictwo BTC, W-wa, A. Drozdek, Wprowadzenie do kompresji danych, WNT, Warszawa,
