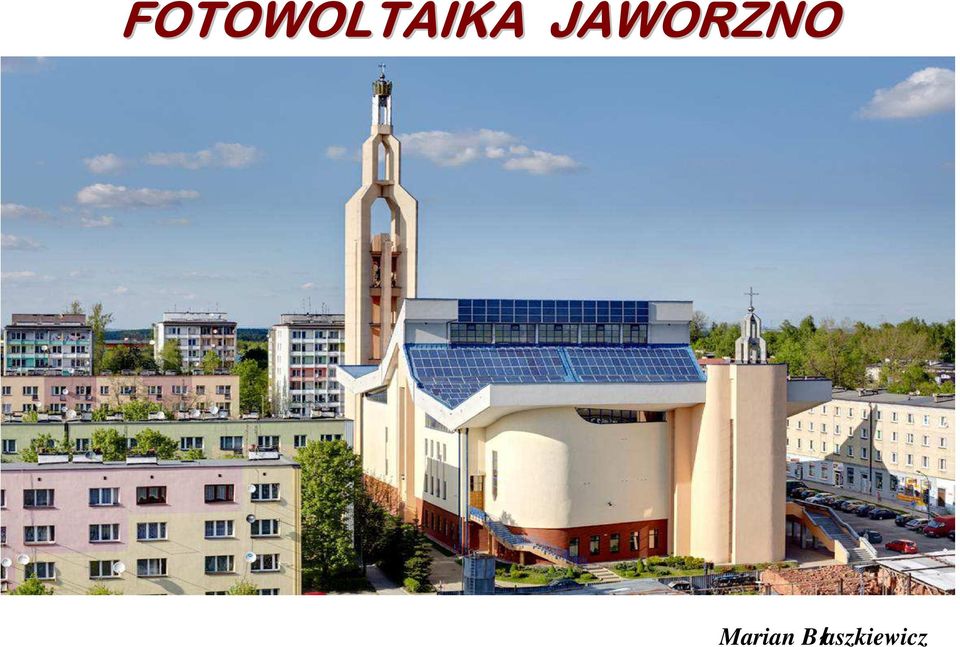

2 Instalacja fotowoltaiczna o mocy 71,76 kwp na dachu Sanktuarium Matki Bożej Nieustającej Pomocy w Jaworznie Uruchomiona 1 kwietnia 2011r.

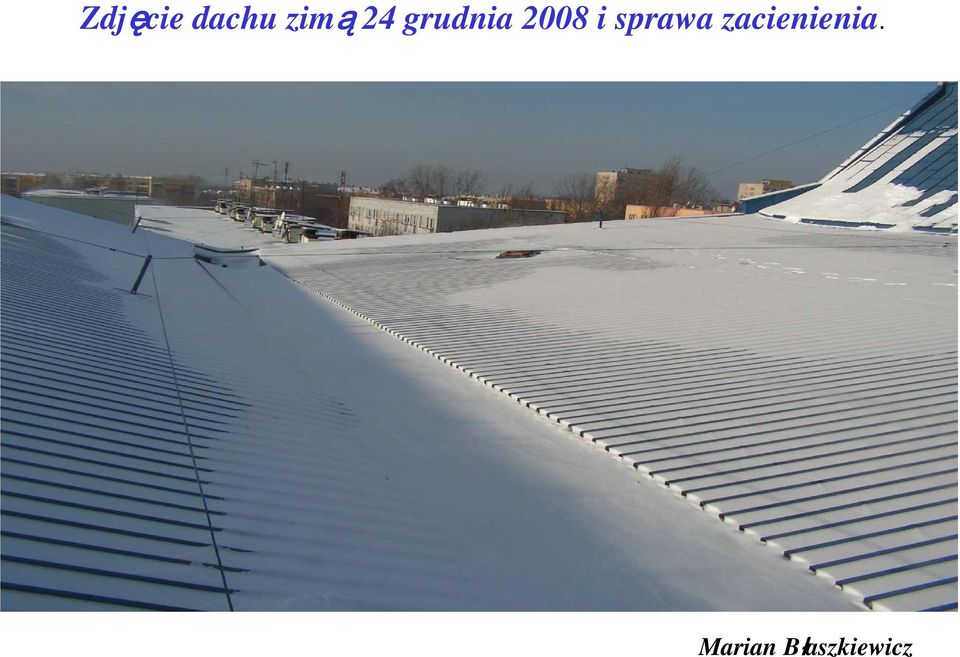

3 Zdjęcie dachu zimą 24 grudnia 2008 i sprawa zacienienia.

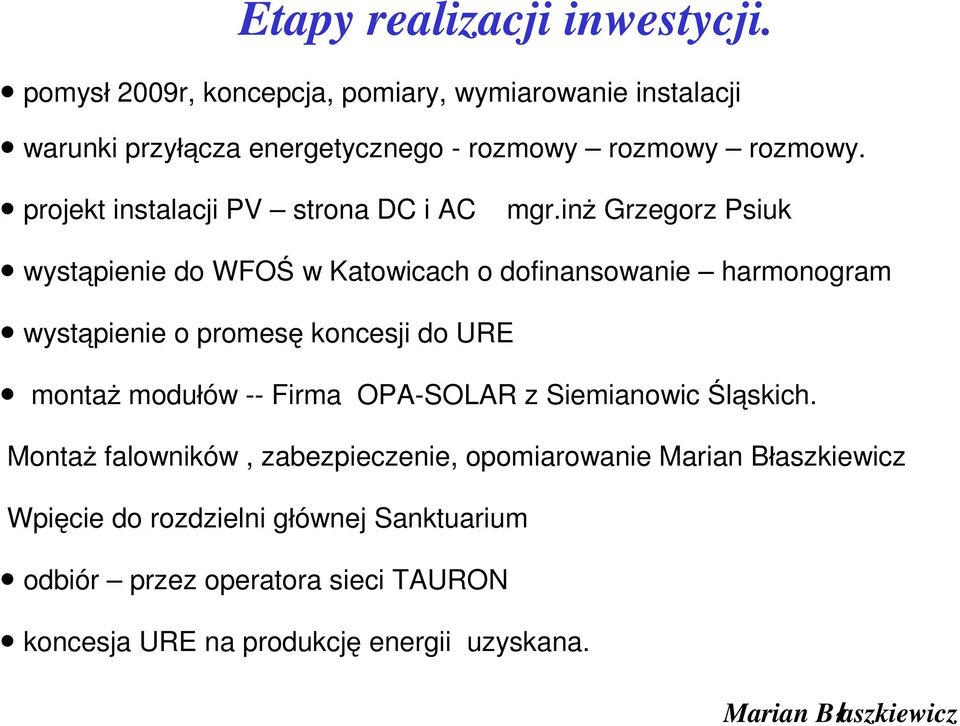

4 Etapy realizacji inwestycji. pomysł 2009r, koncepcja, pomiary, wymiarowanie instalacji warunki przyłącza energetycznego - rozmowy rozmowy rozmowy. projekt instalacji PV strona DC i AC mgr.inż Grzegorz Psiuk wystąpienie do WFOŚ w Katowicach o dofinansowanie harmonogram wystąpienie o promesę koncesji do URE montaż modułów -- Firma OPA-SOLAR z Siemianowic Śląskich. Montaż falowników, zabezpieczenie, opomiarowanie Wpięcie do rozdzielni głównej Sanktuarium odbiór przez operatora sieci TAURON koncesja URE na produkcję energii uzyskana.

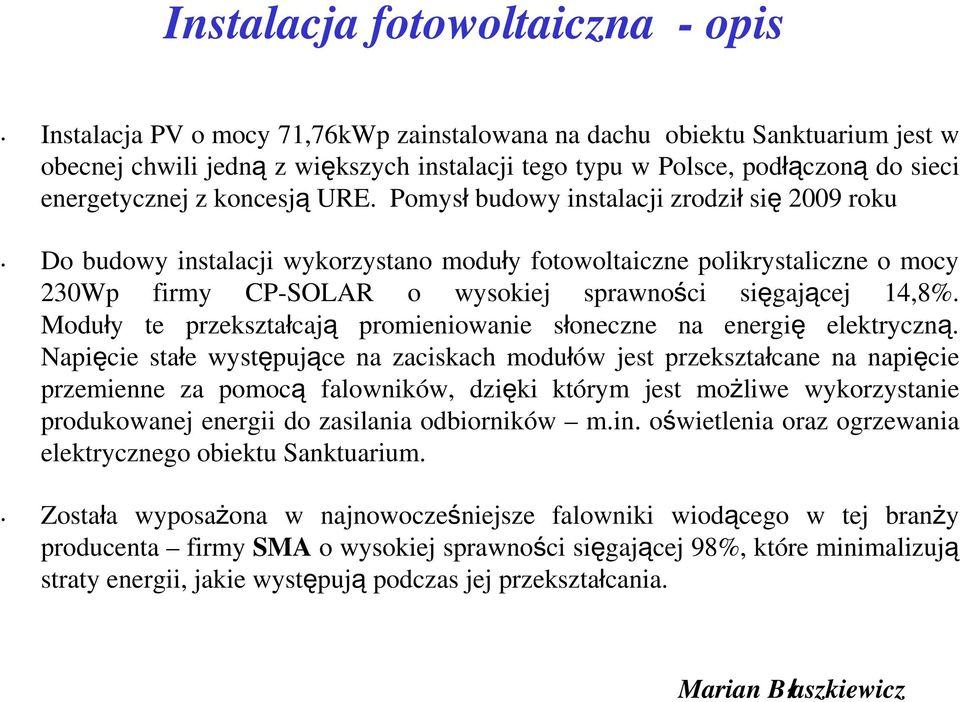

5 Instalacja fotowoltaiczna - opis Instalacja PV o mocy 71,76kWp zainstalowana na dachu obiektu Sanktuarium jest w obecnej chwili jedną z większych instalacji tego typu w Polsce, podłączoną do sieci energetycznej z koncesją URE. Pomysł budowy instalacji zrodził się 2009 roku Do budowy instalacji wykorzystano moduły fotowoltaiczne polikrystaliczne o mocy 230Wp firmy CP-SOLAR o wysokiej sprawności sięgającej 14,8%. Moduły te przekształcają promieniowanie słoneczne na energię elektryczną. Napięcie stałe występujące na zaciskach modułów jest przekształcane na napięcie przemienne za pomocą falowników, dzięki którym jest możliwe wykorzystanie produkowanej energii do zasilania odbiorników m.in. oświetlenia oraz ogrzewania elektrycznego obiektu Sanktuarium. Została wyposażona w najnowocześniejsze falowniki wiodącego w tej branży producenta firmy SMA o wysokiej sprawności sięgającej 98%, które minimalizują straty energii, jakie występują podczas jej przekształcania.

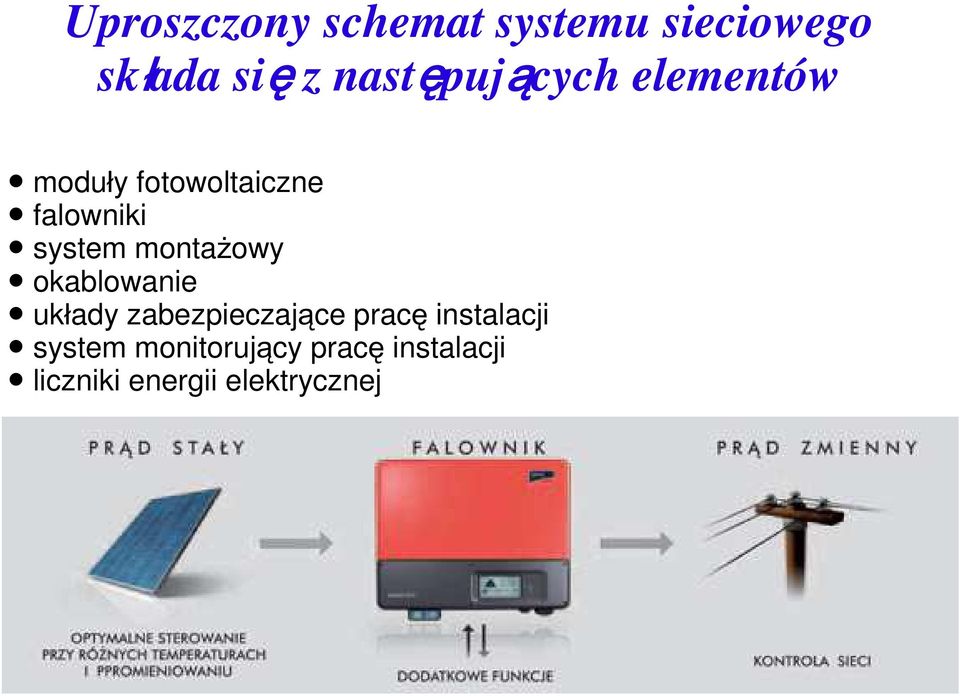

6 Uproszczony schemat systemu sieciowego składa się z następujących elementów moduły fotowoltaiczne falowniki system montażowy okablowanie układy zabezpieczające pracę instalacji system monitorujący pracę instalacji liczniki energii elektrycznej

7 Instalacja fotowoltaiczna Schemat instalacji PV możemy podzielić zasadniczo na dwie części: część stałoprądowa DC od generatora PV do wejścia falownika. Energia jest dostarczana w postaci prądu stałego. Zawierają się tu następujące elementy - moduły PV, konstrukcje nośne, przewody i skrzynki rozdzielcze. część zmiennoprądowa AC od falownika do sieci energetycznej, w części tej energia jest dostarczana w postaci prądu przemiennego. Zawarte zostały następujące elementy falowniki, przewody, elementy ochronne i urządzenia pomiarowe przeznaczone do pomiaru energii elektrycznej.

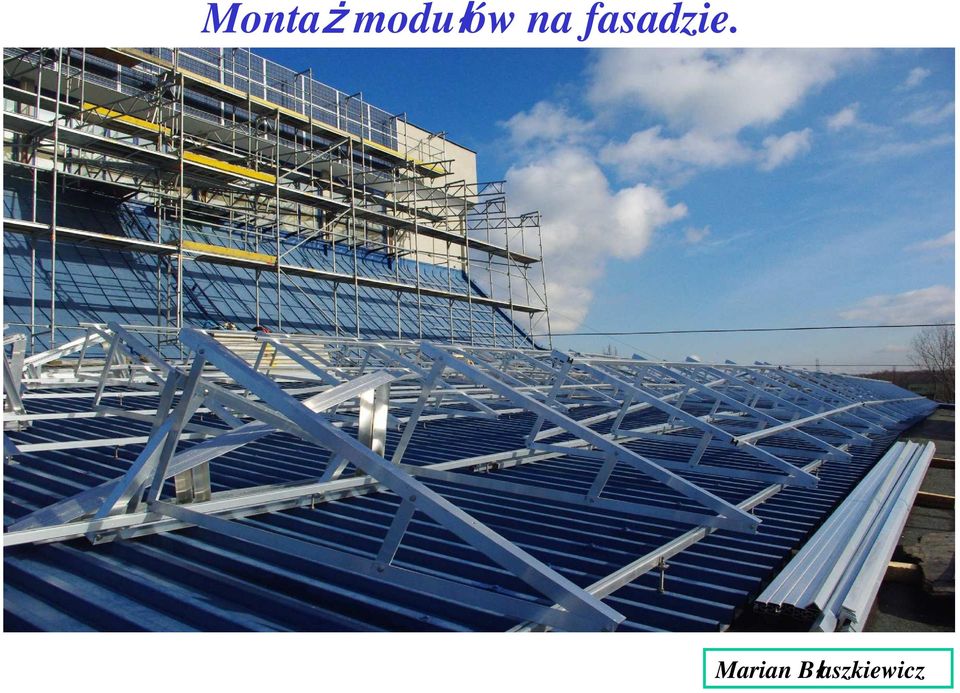

8 Montaż modułów na fasadzie.

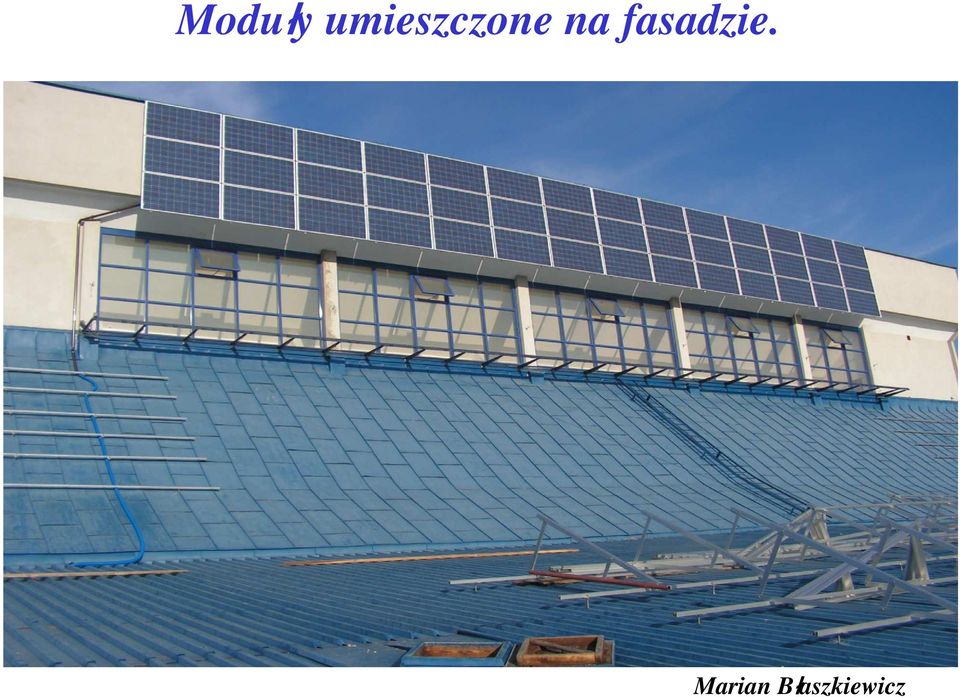

9 Moduły umieszczone na fasadzie.

10 Charakterystyka obiektu Sanktuarium.

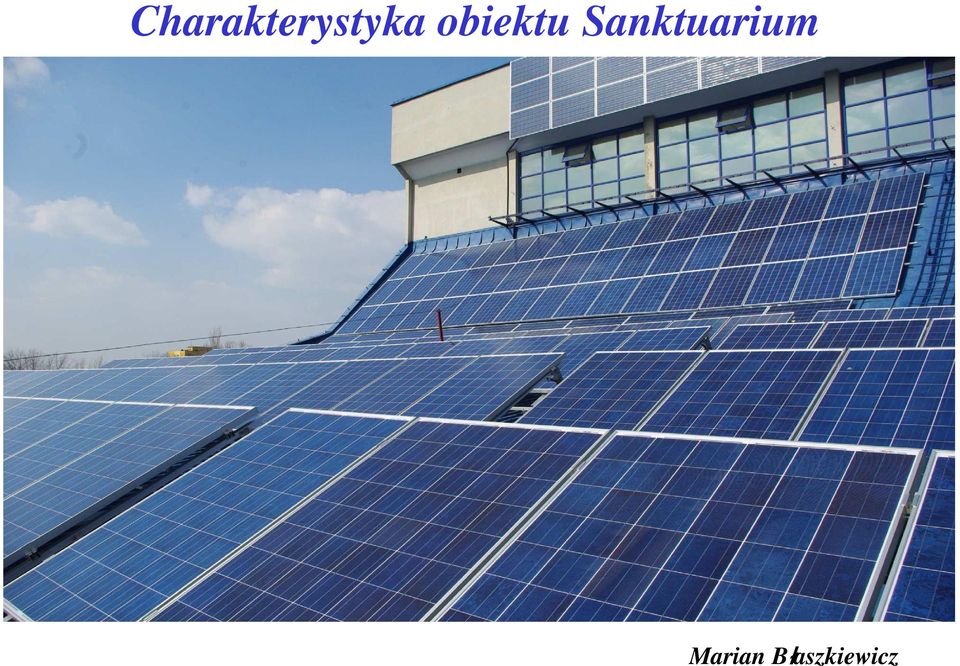

11 Charakterystyka obiektu Sanktuarium

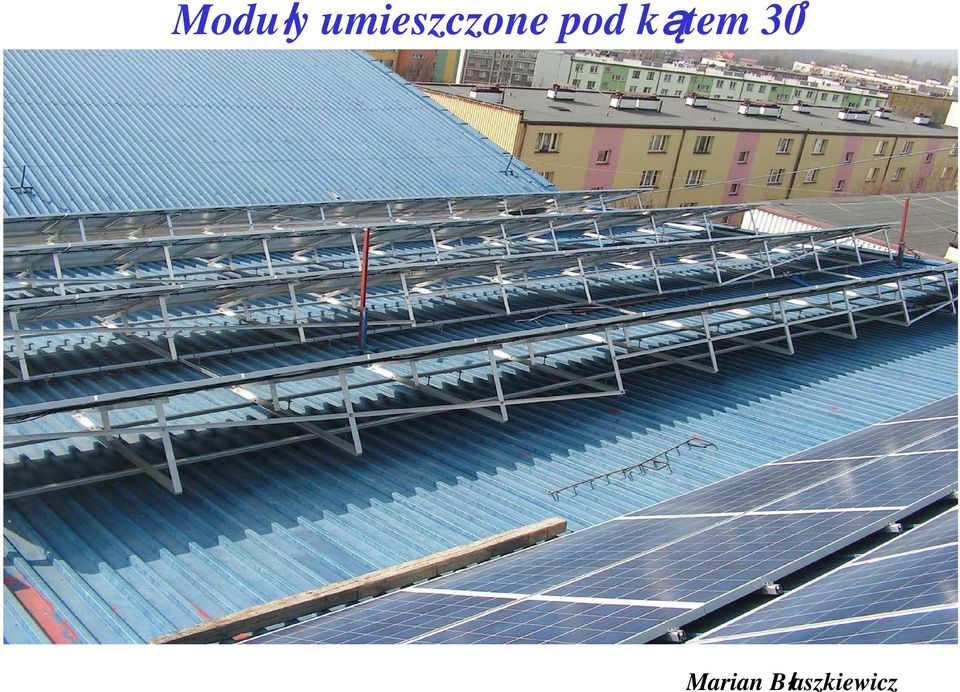

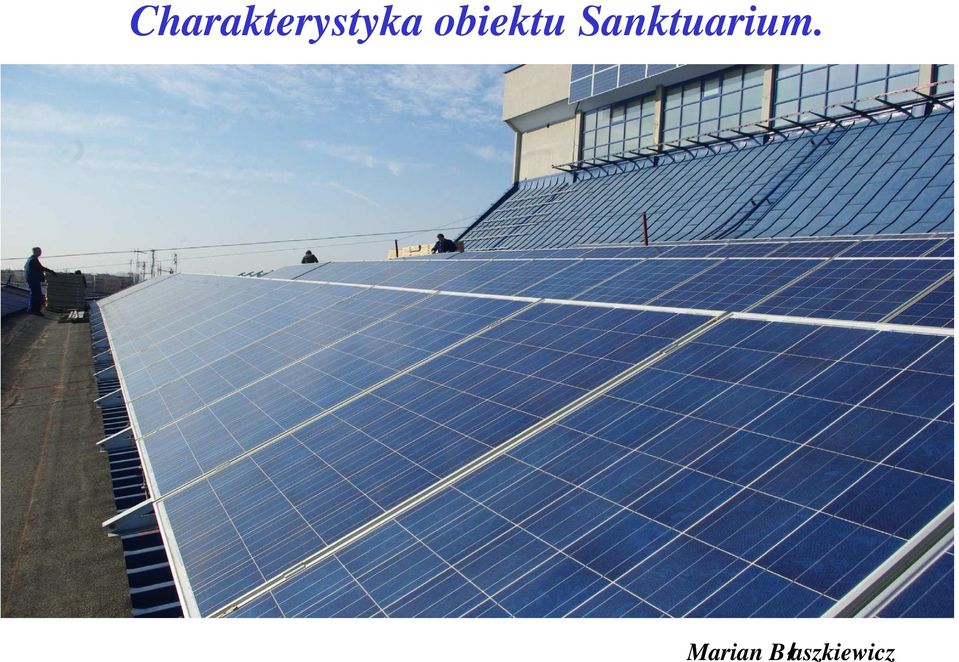

12 Moduły umieszczone pod kątem 30

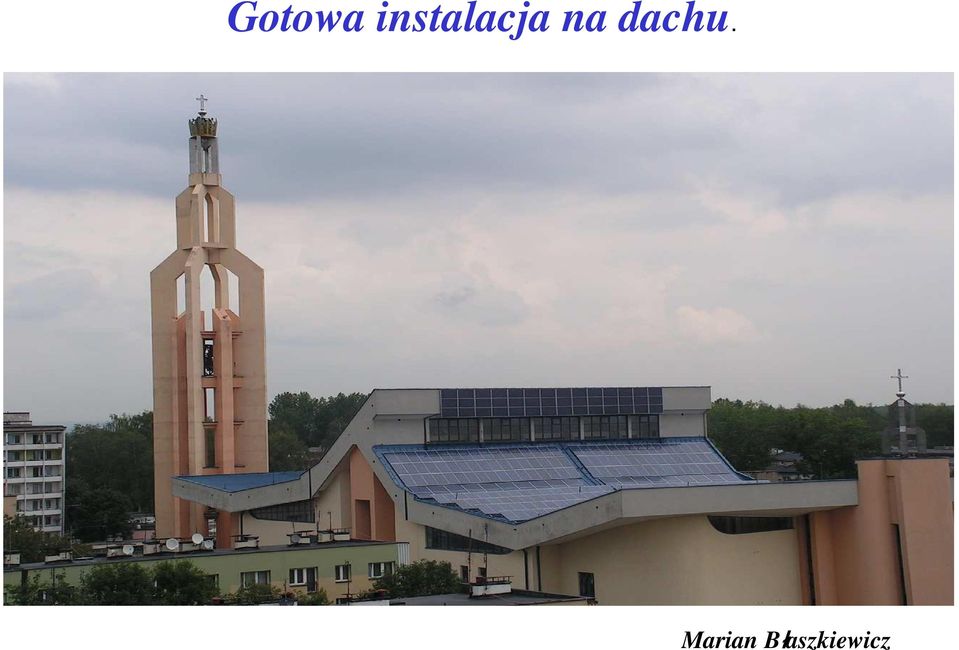

13 Gotowa instalacja na dachu.

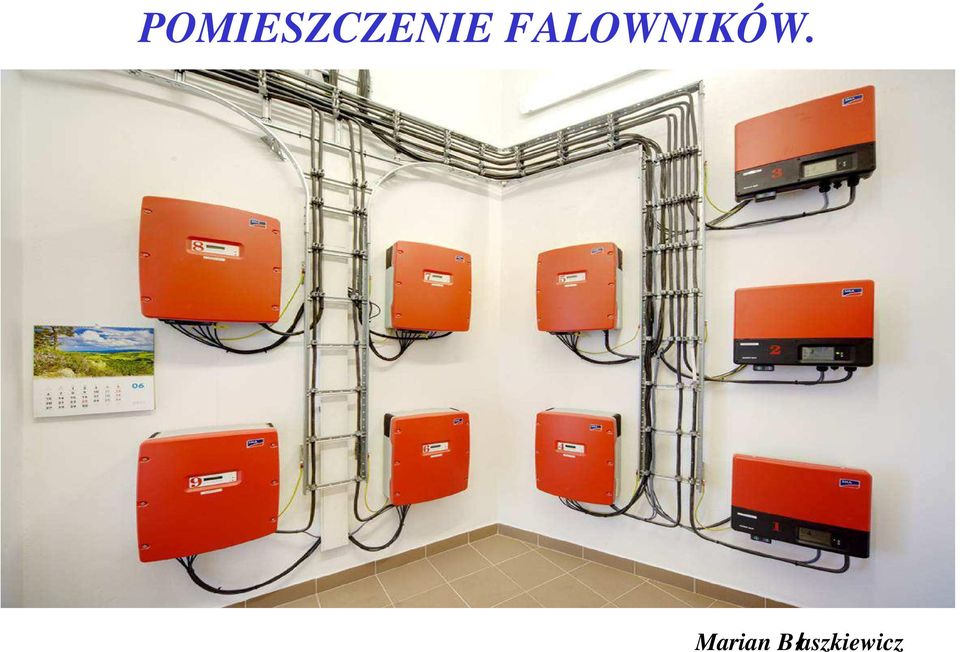

14 POMIESZCZENIE FALOWNIKÓW.

15 POMIESZCZENIE FALOWNIKÓW. Zabezpieczenia falowników G Podgląd produkcji energii na monitorze.

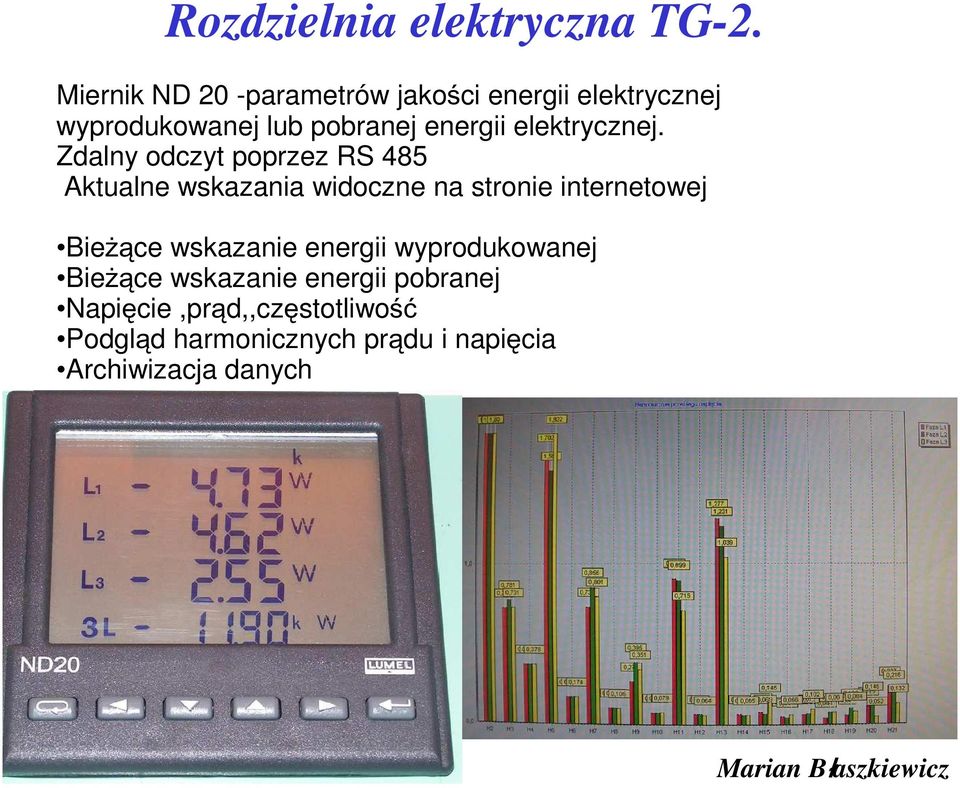

16 Rozdzielnia elektryczna TG-2. Miernik ND 20 -parametrów jakości energii elektrycznej wyprodukowanej lub pobranej energii elektrycznej. Zdalny odczyt poprzez RS 485 Aktualne wskazania widoczne na stronie internetowej Bieżące wskazanie energii wyprodukowanej Bieżące wskazanie energii pobranej Napięcie,prąd,,częstotliwość Podgląd harmonicznych prądu i napięcia Archiwizacja danych

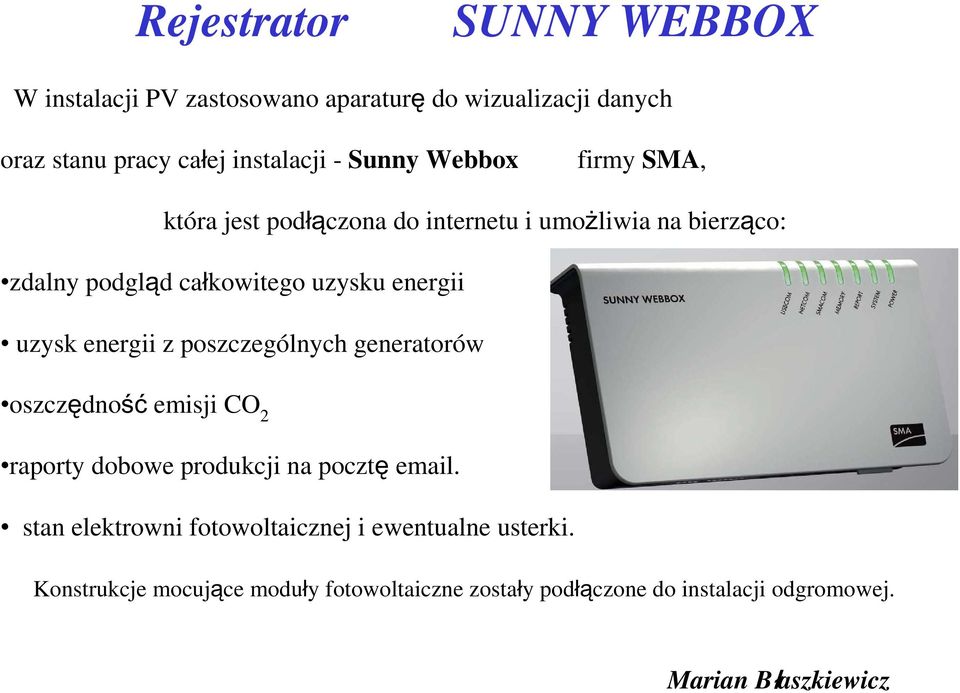

17 Rejestrator SUNNY WEBBOX W instalacji PV zastosowano aparaturę do wizualizacji danych oraz stanu pracy całej instalacji - Sunny Webbox firmy SMA, która jest podłączona do internetu i umożliwia na bierząco: zdalny podgląd całkowitego uzysku energii uzysk energii z poszczególnych generatorów oszczędność emisji CO 2 raporty dobowe produkcji na pocztę . stan elektrowni fotowoltaicznej i ewentualne usterki. Konstrukcje mocujące moduły fotowoltaiczne zostały podłączone do instalacji odgromowej.

18 Charakterystyka obiektu Sanktuarium Dzięki zastosowaniu odpowiedniego nachylenia modułów PV (prostopadłe padanie promieni słonecznych na powierzchnię), odpowiedniemu doborowi falowników oraz kabli przyłączeniowych uzyskuje się produkcję na założonym poziomie. Dane na temat aktualnej produkcji są zamieszczone : a) strona internetowa Sanktuarium w zakładce AKTUALNOŚCI Fotowoltaika- b) strona internetowa SUNNY PORTAL - Elektrownia Sanktuarium-

19 Charakterystyka obiektu Sanktuarium

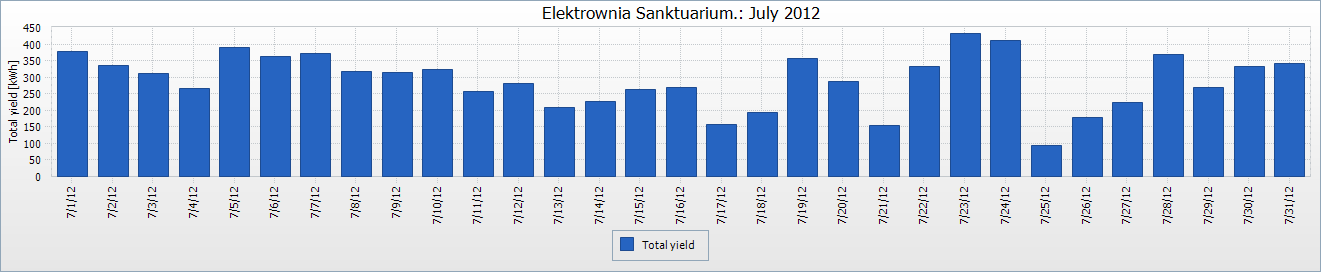

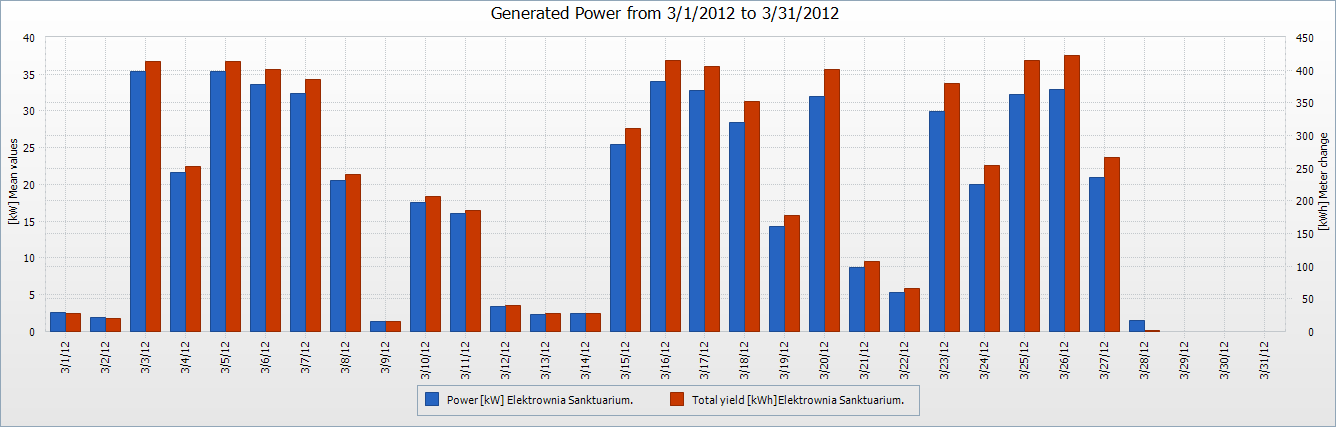

20 Charakterystyka obiektu Sanktuarium Produkcja energii elektrycznej w miesiącu -- Lipiec 2012r

21 Charakterystyka obiektu Sanktuarium

22 Charakterystyka obiektu Sanktuarium Dzień bardzo słoneczny i moc elektrowni fotowoltaicznej dobowo.

23 Charakterystyka obiektu Sanktuarium Mapa średniego rocznego nasłonecznienia w Polsce Jaworzno 950 kwh/m2

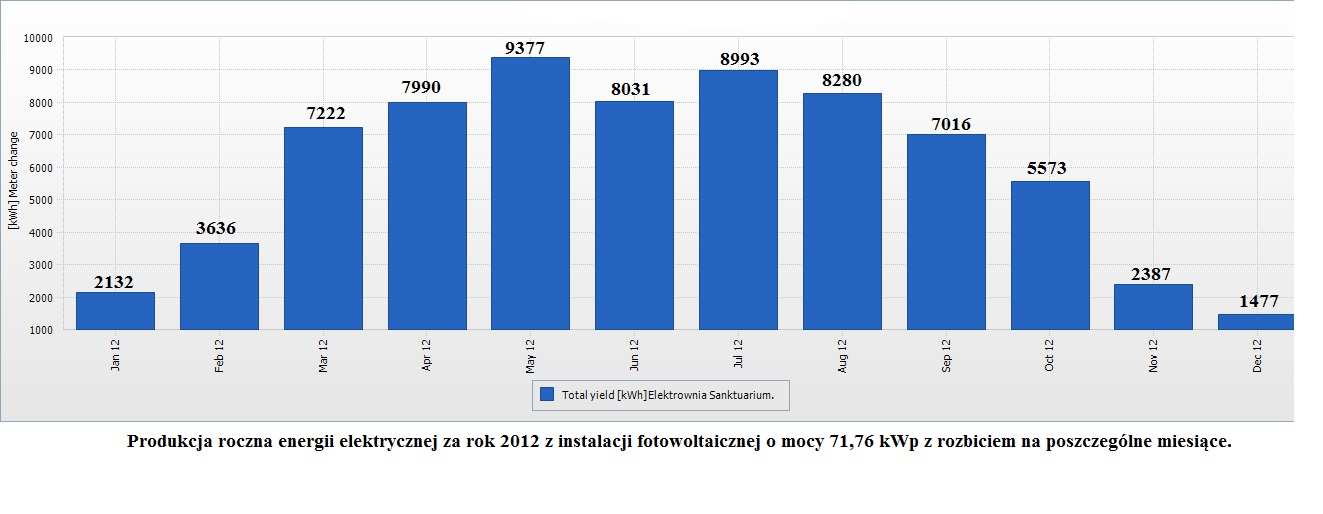

24 Charakterystyka obiektu Sanktuarium Prognoza roczna uzysku energii z instalacji o mocy 71,76 kwp zakładana była na poziomie kwh. Energia wyprodukowana za 2012r z tej instalacji o mocy 71,76 wyniosła kwh. Powyższe wykresy przedstawiają uzysk energii za rok 2012 które uwzględniają: średnią wartość promieniowania słonecznego w poszczególnych miesiącach straty na kablach po stronie DC jak i AC sprawność modułów PV oraz sprawność falowników kąt nachylenia poszczególnych modułów PV Należy zaznaczyć że moduły fotowoltaiczne montowane pionowo na elewacji w ciągu roku wyprodukują ok % mniej energii niż gdyby były nachylone pod kątem 30º - ma to jednak tę zaletę że w okresie zimowym produkcja energii z Wp mocy zainstalowanej jest wyższa w porównaniu do nachylenia 30º.

25 Charakterystyka obiektu Sanktuarium Porównanie prognozy i rzeczywistej produkcji energii z instalacji , , ,00 produkcja energii w kwh 9 000, , , , , , , , , , , , , , , , , , ,00 0, miesiące prognozowana produkcja energii 65,308 MWh rzeczywista produkcja energii 71,989 MWh

26 Charakterystyka obiektu Sanktuarium Dane techniczne zastosowanych modułów Parametry elektryczne Moc znamionowa 230 Wp Tolerancja +/-3 % Napięcie przy mocy maks. 30,1 V Prąd przy mocy maks. 7,64 A Napięcie w stanie bez obciążenia 36,3 V Prąd zwarcia 8,48 A Sprawność modułu 14,80% Standardowe warunki testu: naświetlenie 1000W/m2, widmo AM 1,5, temperatura 250C Zależności temperaturowe Mocy (Pm) -0,5/0C Napięcia przy mocy maks. (Vpm) -0,38%/0C Prądu przy mocy maks. (Ipm) +0,1%/0C Napięcia w stanie bez obciążenia (Voc) -2,23mv/0C Prądu zwarcia (Isc) +0,065%/0C Wartości graniczne Napięcie maksymalne systemu 1000 V Temperatura pracy -400C do +850C Maksymalne obciążenie zewnętrzne 2400 Pa

27 ROZLICZENIA Z TAURONEM. Cała produkcja i pobór energii elektrycznej jest rozliczana na podstawie wskazań licznika czterokwadrantowego, który mierzy energię dostarczaną do sieci i energię elektryczną pobieraną z sieci wtedy kiedy słońce nie świeci. Energia jest rozliczana co dwa miesiące. Na bieżąco konsumujemy energię potrzebną dla kościoła, a nadwyżki sprzedajemy. Pieniądze za sprzedaż są odkładane na konto. Zimą produkcja energii jest znikoma a ogrzewać obiekt trzeba to energię Elektryczną w taryfie nocnej kupujemy za pieniądze naskładane latem. Energi która została wyprodukowana z instalacji fotowoltaicznej w zupełności wystarcza do oświetlenia i ogrzania tego obiektu. Układ elektryczny jest też przygotowany do tego żeby całą energię wyprodukowaną sprzedawać do sieci i potem odkupować z sieci. W ten sposób zostały obniżone koszty utrzymania Sanktuarium

28 CAŁKOWITA PRODUKCJA ENERGII Produkcja energii elektrycznej od 1 kwietnia 2011roku do dzisiaj wyniosła kwh. Przy tym redukcja emisji dwutlenku węgla kształtuje się na poziomie 146 ton. Wykorzystanie tak znakomitego źródła energii jakim jest słońce zmniejsza emisję CO2 i chroni nasze środowisko, w którym razem żyjemy. Jestem przekonany że za jakiś czas stanie się ona podstawowym źródłem energii odnawialnej której tak potrzebujemy. Ta technologia pozyskania energii ze słońca ma dużą przyszłość. Kolejnymi atutami są: Wysoka niezawodność Bezobsługowość Lokalizacja blisko odbiorników Zmniejszenie strat przesyłu. Z całą pewnością jest to źródło energii przyjazne człowiekowi i środowisku. Myślę, że rozwój tej technologii może mieć zatem wpływ na rynek pracy i rozwój polskiej gospodarki.

29 KOSZTY BUDOWY NA 2010 ROK W chwili obecnej w okresie letnim produkcja energii z całej instalacji w słoneczny dzień wynosi ok kwh w ciągu dnia, przeciętnie w ciągu miesiąca ok. 7 9 MWh. - co całkowicie pokrywa potrzeby obiektu a dosyć duże nadwyżki są sprzedawane do sieci. Koszt budowy instalacji wyniósł ,41 zł Z Wojewódzkiego Funduszu Ochrony Środowiska otrzymaliśmy zł dotacji. A kwotę zł to pożyczka na preferencyjnych warunkach i w połowie umarzalna,jeżeli inwestycja zda egzamin Na dzisiaj,po cenach,które obowiązuj czas zwrotu inwestycji to około 9 lat. Nowy projekt ustawy o którym wspominano wczoraj zakłada zwiększone wsparcie dla małych systemów fotowoltaicznych.jeżeli ustawa wejdzie to czas zwrotu kosztów inwestycji znacznie się skróci. Trwałość instalacji przewidziana jest na okres lat (uwzględnić należy spadek uzysków energii z modułów 0,5-1% rocznie zużywanie się fotoogniw, po 20 latach spadek ok.10-20%).

30 TO NIE KONIEC INWESTYCJII W OZE W PARAFII W JAWORZNIE Po sprawdzeniu skuteczności paneli fotowoltaicznych w Parafii pw. Matki Bożej Nieustającej Pomocy w Jaworznie przychodzi czas na przetestowanie budownictwa pasywnego. Plany budowy plebani uwzględniają budowę następnej instalacji fotowoltaicznej na specjalnie zaprojektowanym dachu oraz ogrzewanie budynku plebani pompą ciepła. Teraz pod fundamentami budowanej plebani wykonano 18 szt. odwiertów o głębokości każdy około 100 mb Planowana jest wentylacja budynku z odzyskiem ciepła - Rekuperacja
