1 lindab we simplify construction LindabAirMovement Przegląd produktów Centrale wentylacyjne

2 2

3 Upraszczamy rozwiązania konstrukcyjne W Lindab naszą główną motywacją jest stałe generowanie nowych rozwiązań i sposobów na uproszczenie budownictwa. Osiągamy to poprzez stałe rozwijanie produktów i rozwiązań, wyróżniających się efektywnością energetyczną i zgodnością z najnowszymi technologiami. Chcemy uprościć wszystko, począwszy od procesu projektowania, poprzez zamawianie, dostawy, montaż, aż po sposób w jaki współpracujemy z naszymi partnerami biznesowymi. Poprzez upraszczanie każdego etapu konstrukcji, przyczyniamy się do zwiększania efektywności energetycznej. Strategia Good Thinking Jest to filozofia, którą kierujemy się we wszystkim co robimy. Wierzymy, że przekłada się to na znajdowanie optymalnych rozwiązań wszystkich wyzwań, przed którymi stajemy. Bardzo ważne jest dla nas branie odpowiedzialności za wszystkie działania i sposób w jaki je realizujemy. W strategii Good Thinking nie chodzi wyłącznie o ułatwianie życia i czynienie go wygodniejszym dla naszych klientów i użytkowników końcowych. To również myślenie w perspektywie globalnej przez cały czas. Z tą świadomością Grupa Lindab pomaga zmieniać świat na lepsze. Centrale wentylacyjne Usługi dostosowane do potrzeb Zaangażowanie na rzecz naszych klientów i wysoka jakość współpracy podczas skomplikowanych projektów pozwala nam na osiągnięcie doskonałych wyników w budowaniu długoterminowych relacji z naszymi klientami. Bardzo ważnymi czynnikami są oszczędność czasu pracy przez projektantów i architektów w wyniku dobrej komunikacji, samodzielny wybór oprogramowania oraz posiadanie doświadczonego zespołu wsparcia technicznego. Szybka reakcja i szybkie dostarczenie rozwiązania kompletnego systemu jest naszym priorytetem. Niestandardowe rozwiązania z gwarancją Wiarygodność naszych standardowych i niestandardowych rozwiązań jest sprawdzana w praktycznych badaniach i pomiarach, przeprowadzonych w naszym własnym centrum badawczo-rozwojowym Lindab Institute Klima łącznie z pomiarami jakości powietrza w pomieszczeniach, pomiarami poziomu hałasu, mocy grzania i chłodzenia oraz innych parametrów technicznych. Parametry wydajnościowe naszych urządzeń, zgodnie z normami europejskimi i międzynarodowymi, zostały poświadczone także przez niezależne instytucje certyfikujące, takie jak Eurovent. 3

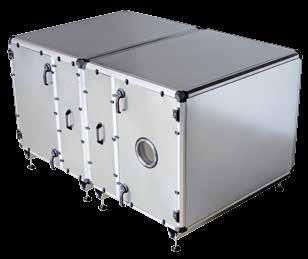

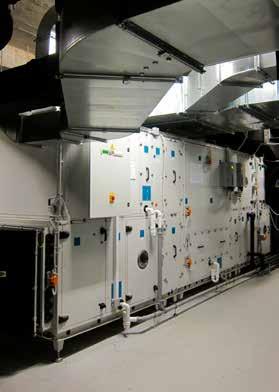

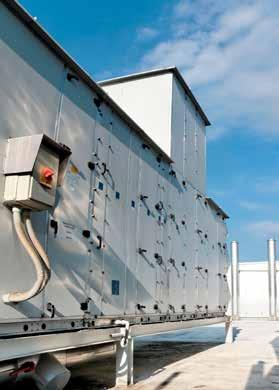

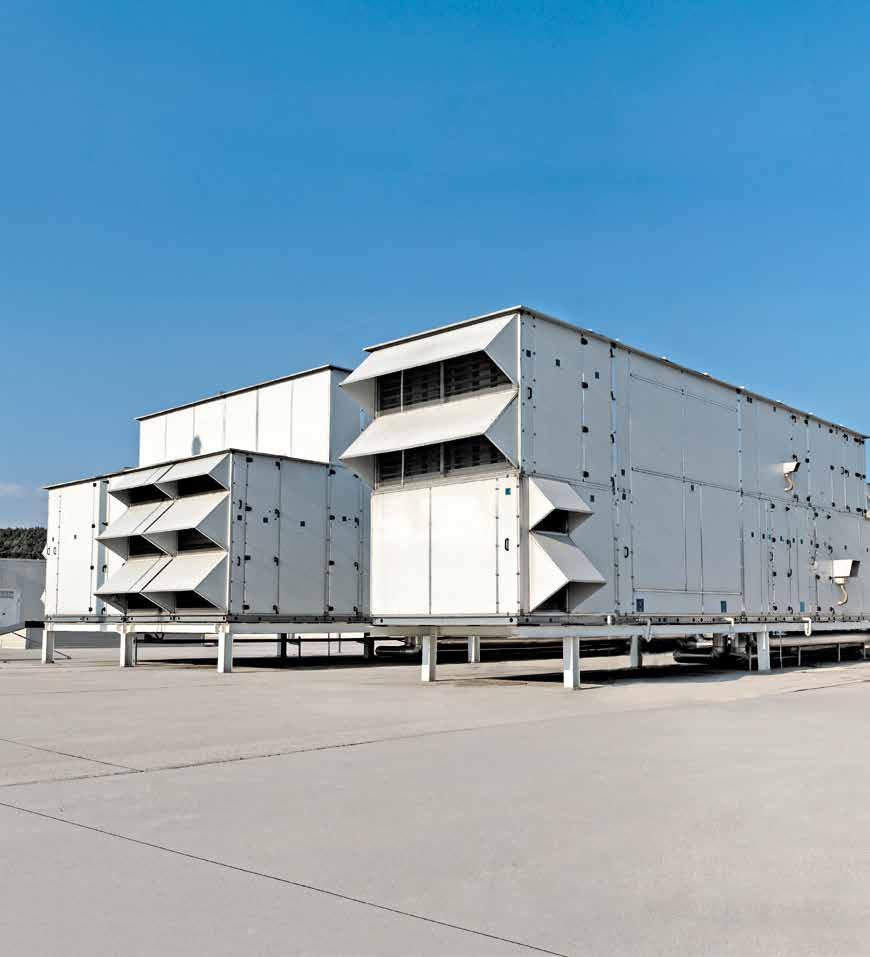

4 Modułowe centrale wentylacyjne Ponad 40 lat doświadczenia w produkcji modułowych central wentylacyjnych i opracowanie wielu niestandardowych rozwiązań dla wymagających projektów realizowanych na całym świecie pozwoliło na zaliczenie nas do najlepszych europejskich dostawców systemów wentylacyjnych. Produkty obejmujące 38 standardowych wielkości i ponad 50 przekrojów roboczych pozwalają nam na ogromną elastyczność i dostosowanie naszych produktów do indywidualnych wymagań projektowych. TopAir Plus Centrale wentylacyjne Top Air Plus obejmują te same wydajności powietrza i mają podobny zakres zastosowania jak w przypadku modeli TopAir, pozwalają jednak na uzyskanie lepszej klasy mostków termicznych (TB2), a także lepszej klasy przenikania termicznego (T2), zgodnie z normą PN-EN Wyjątkowa elastyczność z uwagi na szeroki wybór systemów odzysku ciepła, regulowanej konstrukcji modułowej i różnych opcji montażowych, pozwala na dostosowanie ich do wszelkich wymagań projektowych. Zastosowanie dodatkowej powłoki antykorozyjnej malowanej metodą proszkową lub materiału ze stali nierdzewnej zapewnia dłuższy okres użytkowania urządzenia. Centrale wentylacyjne mogą być również wyposażone w urządzenie sterujące do pracy automatycznej, obejmujące uruchomienia urządzenia w zakładzie producenta lub na miejscu montażu. TopAir Modułowe centrale wentylacyjne TopAir przeznaczone są do przygotowania powietrza w urządzeniu, umożliwiając wykorzystanie jego wszystkich podstawowych funkcji, w tym: ogrzewania, chłodzenia, filtracji, nawilżania, osuszania, odzysku ciepła i regeneracji. Przy natężeniu przepływu powietrza od m³/h do m³/h funkcje te zapewniają zachowanie doskonałej izolacji termicznej i akustycznej, a także solidność obudowy i wybór standardowych elementów funkcjonalnych. Urządzenia są przeznaczone do stosowania zarówno w instalacjach wewnętrznych jak i zewnętrznych. Oprócz urządzeń o podstawowym wykonaniu, które nadają się do wentylacji budynków mieszkalnych, biurowych i publicznych, dostępne są także wersje dedykowane do specjalnych warunków, takie jak higieniczne i basenowe centrale wentylacyjne, wersje urządzenia stosowane w warunkach zagrożonych wybuchem i mające różne zastosowania przemysłowe. Optima2 Jakość połączona z prostym wykonaniem była naszą wytyczną przy tworzeniu nowej modułowej centrali wentylacyjnej Optima2 o optymalnym stosunku ceny do wydajności i przepływie powietrza od m³/h do m³/h. Centrale w wersji Optima2 nadają się do zastosowania w hotelach, halach sportowych, budynkach biznesowych i użyteczności publicznej. Do ich głównych zalet należą: łatwy dobór, modułowa konstrukcja, szybki montaż, a także proste wzajemne połączenie przekrojów. Urządzenia wentylacyjne z serii Optima2 wyróżniają się niskim zużyciem energii, dobrą izolacyjnością cieplną i szczelnością obudowy. 4

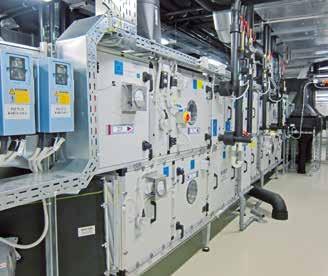

5 Centrale wentylacyjne w wersji higienicznej Centrale wentylacyjne w wersji higienicznej (KHN) stosuje się w szpitalach, w przemyśle spożywczym, przemyśle farmaceutycznym i w innych miejscach wymagających korzystania z czystych pomieszczeń. Główne właściwości: konstrukcja bez bruzd i ostrych krawędzi; wszystkie elementy robocze (wentylatory, nagrzewnice, urządzenia do odzysku ciepła, nawilżacze powietrza, itd.) można z łatwością zdejmować do wykonywania prac konserwacyjnych, czyszczenia i usług serwisowych; wszystkie używane elementy są odporne na korozję; wszystkie podzespoły i materiały są odporne na środki dezynfekcyjne; uszczelki są gładkie, odporne na ścieranie, wykonane z niechropowatego materiału; wbudowane podzespoły zostały przebadane i uznane za skuteczne, zgodnie z listą pochodzącą z Instytutu Roberta Kocha (RKI) lub listą środków dezynfekujących sporządzoną przez Stowarzyszenie Higieny Stosowanej (VAH). Wewnętrzne panele obudowy są wykonane z blachy stalowej malowanej warstwą lakierniczą, natomiast dolna część została wykonana z blachy ze stali nierdzewnej Na specjalne zamówienie wewnętrzne panele obudowy są dostępne w wersji wykonanej z blachy ze stali nierdzewnej Wszystkie panele zewnętrzne wykonane są z ocynkowanej blachy stalowej, a wszystkie połączenia ramy z panelami są uszczelnione masą uszczelniającą stosowaną w pomieszczeniach wymagających zachowania warunków higienicznych. Urządzenia zostały przebadane zgodnie z następującymi normami: DIN VDI ÖNORM H6020 ÖNORM H6021 SWKI 99-3 SWKI VA Filtracja: pierwszy stopień filtrowania: filtry klasy M5 (kieszeniowe filtry tkaninowe workowe) drugi stopień filtrowania: filtry klasy F7 (filtry tkaninowe workowe lub panelowe) trzeci stopień filtrowania: filtry klasy H13 HEPA Urządzenia wyposażone w wentylatory o wysokiej wydajności, połączone za pomocą wtyczek, rama nagrzewnicy i chłodnicy pokryta farbą epoksydową, wymiennik glikolowy o wysokiej sprawności i tłumiki służące do zwiększonych wymagań odnośnie szczelności (klasa 4 zgodnie z PN-EN 1751). Tłumiki dźwięku wykonane są z odpornego na ścieranie i wodoodpornego materiału. Centrale wentylacyjne z chłodzeniem adiabatycznym Na życzenie klienta wbudowana może zostać sekcja chłodzenia adiabatycznego, zapewniająca uzyskanie znacznych oszczędności z energii chłodzenia. Wykorzystanie mocy chłodzenia z wody z kranu jest również rozwiązaniem przyjaznym dla środowiska, ponieważ wydajność urządzenia chłodzącego może być odpowiednio zmniejszona. Podczas procesu chłodzenia adiabatycznego lub chłodzenia wyparnego woda jest rozpylana przez dysze pod wysokim ciśnieniem (około 70 barów), tworząc w ten sposób tzw. zimną parę, która jest rozpraszana w powietrzu wylotowym. Energia chłodzenia zostaje następnie przeniesiona do świeżego powietrza za pośrednictwem podwójnego płytowego wymiennika ciepła o wydajności odzysku ciepła przekraczającej 80%. Dzięki wysokociśnieniowemu systemowi około 80% zdyspergowanej wody faktycznie odparowuje, co oznacza, że takie systemy mogą pracować jedynie ze świeżą wodą. Jest to dobre rozwiązanie ze względu na wymagania higieniczne i uzyskało ono atest higieniczny nr VDI

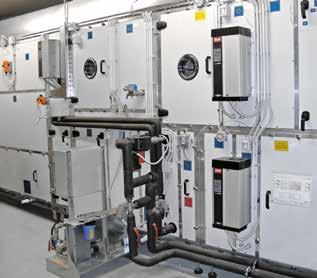

6 Modułowe centrale wentylacyjne Centrale wentylacyjne montowane na basenach Główne cechy charakterystyczne: Odpowiedni system przygotowania powietrza, jak również odpowiednie graniczne wartości temperatury i wilgotności są zależne od działania urządzeń wodnych, aktywności (ruchliwości) gości, warunków zewnętrznych oraz optymalnego zużycia energii - są to podstawowe wymagania funkcjonalne dla centrali wentylacyjnych montowanych w krytych basenach. materiały antykorozyjne / powłoka epoksydowa; sterowniki mikroprocesorowe z możliwością ustawiania parametrów: bardzo sprawny układ odzysku ciepła; sprawne energetycznie pompy ciepła; funkcja osuszania; wbudowany obwód chłodzenia: z hermetyczną sprężarką, wszystkie konieczne urządzenia do kontroli i zabezpieczenia są zawarte w centrali wentylacyjnej; wentylatory powietrza nawiewanego i wywiewanego z napędami o zmiennej częstotliwości; system sterowania: regulacja temperatury i wilgotności za pomocą systemu sterowania bezpośredniego DDC. Standardowe krytyczne zakresy robocze: a) Praca bez systemu osuszania, gdy basen nie jest używany, b) Praca z systemem osuszania, gdy basen nie jest używany, a pompa ciepła działa, c) Praca z włączonym lub wyłączonym systemem osuszania, gdy basen jest używany, a pompa ciepła działa; d) Praca w czasie sezonu przejściowego i letniego, z włączonym lub wyłączonym systemem osuszania i z działającą pompą ciepła, e) Praca w sezonie letnim przy wysokich temperaturach zewnętrznych. a c b d e Centrala wentylacyjna do zastosowań przemysłowych Długoletnie doświadczenie w produkcji niestandardowych konstrukcji i liczne realizacje w wielu gałęziach przemysłu, takich jak mikroelektronika, przemysł farmaceutyczny, spożywczy, papierniczy i przemysł jądrowy, pozwala nam spełniać szczególne wymagania techniczne. Oprócz spełniania podstawowych funkcji centrali wentylacyjnych, urządzenia te zapewniają również usuwanie pyłu, gazu, mikroorganizmów i substancji niebezpiecznych. Na obudowie dostępna jest dowolna kombinacja materiałów z blachy stalowej, natomiast wbudowane podzespoły, takie jak ﬁltry, wentylatory, rekuperatory i systemy sterowania, są produkowane przez wiodących producentów europejskich. Centrale wentylacyjne przystosowane do warunków zagrożenia wybuchem Wszystkie elementy są produkowane zgodnie z Dyrektywą ATEX i posiadają wszystkie wymagane certyfikaty. Przeznaczenie produktu: II grupa urządzeń 2 i 3 kategoria urządzenia atmosfera wybuchowa, wywołana obecnością oparów gazowych (G) klasy temperaturowe T1, T2, T3, T4 (temperatura zapłonu T>+135 C) zabezpieczenie zgodne z normą PN-EN podstawowe metody i wymagania 6

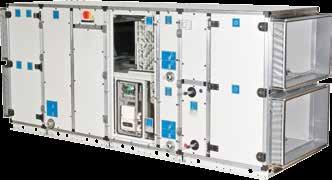

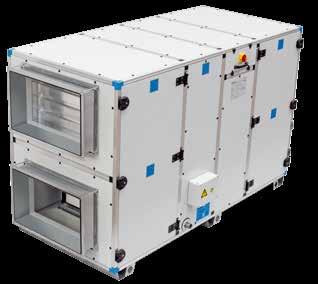

7 Kompaktowe centrale wentylacyjne Plug&Play (podłącz i używaj) Nasze kompaktowe centrale wentylacyjne o doskonałych wydajnościach odzysku ciepła, wysokowydajnych wentylatorach z silnikami EC, ze starannie wbudowanym systemem automatyki, wysoką sprawnością energetyczną i przyjaznym dla użytkownika rozwiązaniem»all-in-one«. CompAir FREE Kompaktowa centrala wentylacyjna z rewersyjnym systemem chłodzenia/ogrzewania CompAir CF FREE nadaje się do energooszczędnej instalacji wentylacyjnej pomieszczeń mieszkalnych, kawiarni i małych oraz średnich pomieszczeń handlowych. Jest ona dostępna w 6 wielkościach i obejmuje natężenie przepływu powietrza w zakresie od m³/h do m³/h. Urządzenie wyróżnia się wysokim stopniem odzysku ciepła - do 90%. Oprócz wyposażenia centrali wentylacyjnej nie ma potrzeby stosowania oddzielnego urządzenia systemu chłodzenia lub nagrzewnicy, co znacznie zmniejsza koszty inwestycji. System all-in-one (wszystko w jednym) jest kompaktowym urządzeniem, stosowanym zarówno w pomieszczeniach wewnętrznych i zewnętrznych, wyposażonym z kompletny układ automatyki, które oferuje do 30% mniejsze zużycie energii i nie wymaga zastosowania żadnych dodatkowych połączeń rurowych i osprzętu. CompAir CF Centrala wentylacyjna CompAir CF jest wyposażona w wysokowydajny przeciwprądowy wymiennik ciepła z funkcją by-pass (obejścia) i osiąga do 90% odzysku ciepła z wywiewanego powietrza. To urządzenie Plug & Play (podłącz i używaj) jest przyjazne dla użytkownika i jest dostępne w 7 wielkościach, pozwalając na uzyskanie natężenia przepływu powietrza w zakresie od 350 m³/h do m³/h. Jest ono idealnym rozwiązaniem dla pomieszczeń mieszkalnych o ograniczonej przestrzeni lub małych i średnich nowoczesnych budynków, wymagających zastosowania sprawnej pod względem energetycznym wentylacji. Podstawowy model przeznaczony do instalacji w pomieszczeniach i na zewnątrz, składa się z wymiennika ciepła, wentylatora powietrza wlotowego i powietrza wylotowego, filtrów F7 po stronie wlotowej i filtra M5/F7 po stronie wylotowej. Chłodnice (wodne, DX), nagrzewnice (wodne, elektryczne) lub tłumiki mogą zostać dodane do jednostki podstawowej jako osobne sekcje. Dostępne są 3 opcje zintegrowanego systemu kontroli opartego na technologii chmury: podstawowy, standardowy i zaawansowany. CompAir RW Nowa wersja CompAir RW z poprawioną charakterystyką obudowy i udoskonalonymi komponentami wyposażona jest w obrotowy wymiennik ciepła pracujący z wydajnością nawet do 85%. CompAir RW dostępna jest w 6 rozmiarach (w wersji zmontowanej lub w częściach) o wydajności od 910 m³/h aż do m³/h. Jednostki te wyróżniają się elastycznym montażem w małych przestrzeniach, dzięki dużej liczbie możliwych połączeń poszczególnych elementów. 7

8 W Lindab, we wszystkim co robimy, kierujemy się filozofią Good Thinking. Misją, jaką sobie wyznaczyliśmy, jest tworzenie zdrowego klimatu wewnętrznego, a także upraszczanie budowy zrównoważonych budynków. Osiągamy to dzięki projektowaniu innowacyjnych, łatwych w użyciu produktów oraz wysokiej dostępności i logistyce. Pracujemy również nad sposobami ograniczenia naszego wpływu na środowisko naturalne. W tym celu opracowujemy metody pozwalające na zminimalizowanie energii wykorzystywanej podczas produkcji i negatywnego wpływu naszych rozwiązań na środowisko. Do wytwarzania naszych produktów używamy stali, którą można w nieskończoność poddawać recyklingowi bez utraty jej właściwości. Oznacza to niższe emisje dwutlenku węgla do atmosfery i mniej zmarnowanej energii. We simplify construction
