1 ARKUSZ INFORMACYJNY FIRMY EPSON Jasność kolorów projektora: testowe Jednakowe poziomy światła białego i barwnego zapewniają intensywne kolory i żywe obrazy, czyli to, co w materiałach cyfrowych jest dziś najważniejsze. Układ optyczny projektora Epson 3LCD zapewnia jednakowo wysokie światła białego i barwnego (jasność kolorów), gwarantując intensywne kolory, które są trzy razy jaśniejsze 1. Po zmierzeniu jasności emitowanego światła czerwonego, zielonego i niebieskiego otrzymujemy wartość światła barwnego. Wielu producentów podaje jedynie światła białego swoich projektorów. Nie daje to użytkownikom pełnej informacji, ponieważ w wielu projektorach światła kolorowego (wartość podawana też w może być znacznie niższe od białego. Gdy tak się dzieje, wyświetlany obraz jest przytłumiony. Zatem jaka technologia odpowiada za jakość obrazu i na co należy zwracać uwagę? Zastosowana technologia ma wpływ na jasność kolorów Projektory emitują światło kolorowe na różne sposoby. Efektem tego są znaczne różnice w ich zdolności do reprodukcji kolorów. Niektóre projektory generują światło białe za pomocą jednoczesnej emisji wiązki 1 W porównaniu z wiodącymi, jedno-chipowymi, biznesowymi i edukacyjnymi projektorami DLP w oparciu o dane agencji NPD zebrane w okresie od lipca 2011 r. do czerwca 2012 r. Jasność kolorów ( światła barwnego) zmierzono zgodnie z IDMS Jasność kolorów będzie się różnić w zależności od warunków użytkowania. Więcej informacji można znaleźć na stronie czerwonej, zielonej i niebieskiej, i w ten sposób powstaje ostateczny wygląd obrazu. Tak działają projektory 3LCD. Inne urządzenia załamują źródło światła białego, tworząc sekwencje wyświetlanych po sobie obrazów w kolorach czerwonym, zielonym i niebieskim, przy czym dzieje się to tak szybko, że ludzkie oko widzi jeden kolorowy obraz tak działają projektory DLP oparte na pojedynczym panelu. Z pozoru różnica tkwi tylko w nazwie, jednak efekty w sensie światła białego i barwnego bywają zaskakująco różne. Najpierw zobaczmy, jak wyświetla kolory projektor DLP... Kolorowe koło wiruje z prędkością setek obrotów na sekundę i sekwencyjnie wyświetla kolory. Koło jest podzielone na cztery segmenty i wyświetla kolejno kolory: czerwony, zielony, niebieski, biały (przezroczysty), czerwony, zielony itd. Dzięki tej sztuczce mózg widzi wszystkie kolory jednocześnie i składa je w jeden kolorowy obraz. I chociaż oko można oszukać, aby widziało obraz w pełnym kolorze, niedostateczna jasność wyświetlanych kolejno barw jest zauważalna. Dlatego właśnie w standardowych projektorach DLP z pojedynczym panelem światło barwne jest słabsze niż białe, przez co kolory obrazu są mniej wyraziste. W jaki sposób projektor 3LCD wyświetla kolory? Kolorowy obraz emitowany przez projektor 3LCD wykorzystuje każdy jeden lumen źródła światła. Urządzenia te rozpraszają światło za pomocą dichroicznych luster, a następnie z powrotem składają kolory. Obraz powstaje na ekranie, a nie w mózgu, dzięki czemu każdy lumen jest doskonale widoczny. Dlatego właśnie wszystkie projektory Epson cechuje identyczna wartość lumenów dla światła białego i kolorowego, podobnie jak w przypadku innych projektorów opartych na technologii Epson 3LCD. Ponieważ współczynniki światła białego i barwnego są jednakowe, projektory 3LCD emitują jaśniejsze kolory, niż porównywalne projektory DLP oparte na pojedynczym panelu o podobnym natężeniu światła białego. Natężenie światła barwnego (CLO) jest teraz standardem branżowym Natężenie światła barwnego, tj. jasność kolorów, można zmierzyć za pomocą oficjalnej metody branżowej. W maju 2012 r. opublikowano normę do określania jasności wszystkich kolorów emitowanych przez projektory cyfrowe: czerwonego, zielonego i niebieskiego. Metoda pomiaru CLO została opracowana przez Society for Information Displays (SID) 2, globalną organizację branżową, skupiającą około 5000 specjalistów pracujących na rzecz kształcenia pracowników z branży wyświetlana i projekcji. Cały dokument Information Display Measurements Standard (IDMS), zawierający wszystkie standardowe metodologie testowania, w tym test jasności kolorów, można pobrać za darmo z witryny SID. Zachęcamy do zapoznania się z pełnymi danymi technicznymi w dokumencie IDMS. 2 Epson jest zastrzeżonym znakiem towarowym firmy Seiko Epson Corporation. Pozostałe nazwy produktów i firm użyte w niniejszej publikacji zostały wykorzystane tylko w celach identyfikacyjnych i mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. Wszelkie dane techniczne mogą ulec zmianie bez powiadomienia, wyłączając błędy i pominięcia.

2 Test jasności kolorów W dużym skrócie można powiedzieć, że CLO jest mierzone prawie tak samo jak światła białego. Różnica polega na tym, że zamiast siatki białych bloków używa się siatek złożonych z kolorów (czerwonego, zielonego i niebieskiego). Podczas pomiarów wykorzystywane są też trzy różne siatki odpowiadające trzem kolorom. Jasność (lub światła) białego określa się na podstawie dziewięciu pomiarów w punktach oznaczonych literą X na poniższej siatce. Siatka do pomiaru światła białego Podczas pomiaru światła barwnego wykorzystuje się trzy dziewięciopunktowe siatki dla podstawowych kolorów czerwonego, zielonego i niebieskiego, jak pokazano we wzorze poniżej. W przypadku CLO odczyty z obrazów próbnych są sumowane, uśredniane i mnożone przez obszar ekranu, aby określić ogólny poziom jasności światła barwnego, również wyrażanego w lumenach. Wyniki testu jasności kolorów Wobec braku wytycznych, w celu dokładnego określenia jasności kolorów wyświetlanych przez modele DLP oparte na pojedynczym panelu, testy zostały przeprowadzone w oparciu o normę IDMS 15.4 (kryteria pomiaru jasności kolorów projektora). Przytoczone specyfikacje wartości światła białego w lumenach pochodzą z witryny internetowej. Podczas testów mierzono tylko jasność światła barwnego. Wszystkie aktualne wyniki (testy są wciąż prowadzone, więc wkrótce będą dostępne kolejne modele) zostały podane w poniższych tabelach. Wyraźnie widać, że kolory emitowane przez projektory Epson są o wiele 3 jaśniejsze trzy razy jaśniejsze a niekiedy różnica jest jeszcze większa. Szczegółowe wyniki znajdują się w tabelach nad stroną. Wszystkie cyfrowe projektory 3LCD firmy Epson emitują światło kolorowe o tym samym natężeniu co światło białe, dlatego zapewniają żywe kolory. Dalsze informacje dostępne są w witrynie Siatki do pomiaru światła barwnego Odpowiednio zwiększa się liczba pomiarów. Zamiast dziewięciu, podczas pomiaru CLO uwzględnia się 27 pomiarów. 3 W porównaniu z wiodącymi, jedno-chipowymi, biznesowymi i edukacyjnymi projektorami DLP w oparciu o dane agencji NPD zebrane w okresie od lipca 2011 r. do czerwca 2012 r. Jasność kolorów ( światła barwnego) zmierzono zgodnie z IDMS Jasność kolorów będzie się różnić w zależności od warunków użytkowania. Więcej informacji można znaleźć na stronie

3 Wyniki testu jasności kolorów EPSON All models e.g e.g M MP225A Aaxa P Aaxa P4X Acer H Acer H Acer P Acer X110P Acer X1161P Acer X1211K Acer X1261P Acto DX221ST BenQ Joybee GP BenQ LW61ST BenQ MP BenQ MP BenQ MP BenQ MP522ST BenQ MP525P BenQ MP BenQ MP622c BenQ MP780 ST BenQ MS BenQ MS BenQ MS BenQ MS BenQ MS612ST BenQ MS BenQ MW BenQ MW BenQ MW814ST BenQ MW851UST BenQ MW860USTi BenQ MX BenQ MX BenQ MX BenQ MX BenQ MX613ST BenQ MX660P BenQ MX BenQ MX BenQ MX BenQ MX810ST BenQ MX815ST BenQ MX816ST BenQ MX850UST BenQ W BenQ W Casio XJ-A Casio XJ-A Casio XJ-A Casio XJ-H Casio XJ-M Casio XJ-M Casio XJ-M Casio XJ-ST Dell 1409X Dell 2400MP Dell Dell S300w i Dell S500w i Hitachi CP-DX Hitachi CP-DX InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN114ST InFocus IN InFocus IN InFocus IN InFocus IN124ST InFocus IN InFocus IN126ST InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus IN InFocus Work Big IN InFocus Work Big IN InFocus Work Big IN InFocus Work Big IN InFocus Work Big IN LG BS LG PA-75U Mimio mimioprojector Mitsubishi EX Mitsubishi HC Mitsubishi HC Mitsubishi HC7800D Mitsubishi HD4000U Mitsubishi WD380U-EST Mitsubishi XD211U Mitsubishi XD221U Mitsubishi XD221U-ST Mitsubishi XD250U Mitsubishi XD3500U Mitsubishi XD360U-EST Mitsubishi XD460U Mitsubishi XD490U Mitsubishi XD500U Mitsubishi XD700U NEC NP NEC NP NEC NP NEC NP NEC NP NEC NP NEC NP NEC NP-PX750U

4 Wyniki testu jasności kolorów NEC NP-U260W NEC NP-U300X NEC NP-U310W NEC NP-V NEC NP-V260W NEC NP-V260X NEC NP-V300W NEC NP-V300X NEC NP-VE NEC NP-VE281X Optoma DS Optoma DS Optoma DX Optoma EP Optoma EP Optoma EP Optoma EP Optoma EP Optoma EP Optoma EP Optoma ES Optoma EW1691e Optoma EW Optoma EX525ST Optoma EX Optoma EX Optoma EX Optoma EX Optoma EX Optoma EX Optoma GT750e Optoma HD Optoma HD Optoma HD25-LV Optoma HD Optoma HD Optoma HD Optoma ML Optoma ML Optoma PK Optoma PRO150S Optoma PRO160S Optoma PRO250X Optoma PRO260X Optoma PRO360W Optoma PT Optoma PT Optoma TS Optoma TS Optoma TW766W Optoma TX Optoma TX Optoma W Optoma X Optoma ZW210ST Optoma ZW212ST Optoma ZX210ST Optoma ZX212ST Panasonic PT-CW230EA Panasonic PT-D5700U Panasonic PT-DZ570U Panasonic PT-DZ Panasonic PT-DZ770UK Panasonic PT-LS26U Panasonic PT-RZ370U Panasonic PT-RZ470UW Panasonic PT-SD2600C Sharp PG-F212X Sharp PG-LX Sharp XR-30X Sharp XR-32X Sharp XR-41X Smart LightRaise 40w i Smart LightRaise 60w i Smart UX Toshiba TDP-T45U ViewSonic PJ506D ViewSonic PJD ViewSonic PJD ViewSonic PJD ViewSonic PJD ViewSonic PJD ViewSonic PJD ViewSonic PJD5523W ViewSonic PJD ViewSonic PJD6531W ViewSonic PJD6553w ViewSonic PJD7583w ViewSonic PLED-W ViewSonic Pro ViewSonic Pro8450w ViewSonic PRO Vivitek D512-3D Vivitek D Vivitek D Vivitek D536-3D Vivitek D537W Vivitek D538-W Vivitek D Vivitek D557WH Vivitek D791ST Vivitek D795WT Vivitek D832MX Vivitek D940VX Vivitek Qumi Q Vivitek Qumi Q

5 Wyniki testu jasności kolorów 4 Wartości światła białego w tabeli powyżej uzyskano z witryny Projector Central zgodnie z informacjami podanymi przez producentów. Producenci nie udostępniają danych CLO. Natężenie światła barwnego zmierzono w laboratorium zewnętrznym. Przetestowano po jednym egzemplarzu z każdego modelu zgodnie z normą IDMS Abu uzyskać numery seryjne, napisz na adres Tim.Anderson@3LCD.com Projektory Epson zapewniają trzykrotnie jaśniejsze kolory 5. 5 W porównaniu z wiodącymi, jedno-chipowymi, biznesowymi i edukacyjnymi projektorami DLP w oparciu o dane agencji NPD zebrane w okresie od lipca 2011 r. do czerwca 2012 r. Jasność kolorów ( światła barwnego) zmierzono zgodnie z IDMS Jasność kolorów będzie się różnić w zależności od warunków użytkowania. Więcej informacji można znaleźć na stronie LO

6 ARKUSZ INFORMACYJNY FIRMY EPSON Informacje techniczne testu Poniżej przedstawiono informacje techniczne testów i metodologii pomiaru światła barwnego. Laboratoria testowe Testy światła barwnego zostały przeprowadzone w dwóch niezależnych laboratoriach. Intertek zatrudnia pracowników w 1000 lokalizacji w ponad 100 krajach i jest liderem w dziedzinie testowania produktów oraz zapewniania zgodności z przepisami. Intertek ma globalne akredytacje i cieszy się uznaniem na świecie. Lumita Inc od ponad 20 lat działa w branży obrazu cyfrowego. Specjalizuje się w projektowaniu i testowaniu sprzętu do projekcji, kładąc szczególny nacisk na pomiar parametrów koloru, kalibrację i przetwarzanie obrazu. Lumita świadczy usługi w zakresie pomiaru parametrów obrazu wielu firmom z branży. Więcej informacji można znaleźć na stronie produktu Przetestowano po jednym urządzeniu ze 170 różnych modeli. Więcej informacji na temat tych testów można uzyskać, pisząc na adres: questions@colorbrightness.com. Opis eksperymentu Norma NISTIR 6657 (ze stycznia 2009) US National Institute of Standards and Technology zawiera dokładny opis pomiaru światła barwnego. Takie same wytyczne zostały zawarte w punkcie 15.4 normy ICDM-DMS 1.03a. Procedury opisane w obu tych dokumentach były skrupulatnie przestrzegane na etapie planowania i przeprowadzania eksperymentu, a także w zakresie wykorzystanej aparatury. Urządzenia do pomiaru światła, kalibracja i kontrola eksperymentalna Do testów firma Lumita wykorzystała dwa rodzaje instrumentów pomiarowych. Pierwsze dane pomiarowe z dziewięciu standardowych punktów pomiarowych zostały zarejestrowane przy użyciu miernika luminancji Photo Research PR-524, wyposażonego w dziewięć zdalnych głowic PR-514. Przed przeprowadzeniem eksperymentu głowice zostały fabrycznie skalibrowane, zgodnie z wytycznymi NIST. Dostępny jest aktualny certyfikat kalibracji. Jak w każdym eksperymencie tego typu, w ramach procedury kontrolnej oraz w celu skorygowania danych z PR-514 przeprowadzono pomiary spektralne. W tym celu wykorzystano spektroradiometr Photo Research PR- 670 i głowicę CR-670. Kombinacja PR- 670/CR-670 ma też aktualny certyfikat kalibracji NIST zarówno w zakresie dokładności pomiaru luminancji, jak i spektrum. Fotopowe mierniki luminancji oparte na filtrach, takie jak PR-524, są kalibrowane przy użyciu iluminantu A (Tungsten). Ponieważ w wyświetlaczach DLP do projekcji przedniej używane są lampy rtęciowe i filtry dichroiczne, dokładność absolutna fotometrii opartej na filtrach, skalibrowanej przy użyciu źródła o szerokim spektrum, takiego jak iluminant A, może zostać podważona. Prawdę mówiąc, nasze doświadczenia we współpracy z firmą Lumita pokazują dużą zmienność (podczas pomiaru projektorów) wyników uzyskanych przy użyciu różnych marek i modeli fotometrów, w zależności od jakości filtrów. Aby uniknąć błędów, mogących być wynikiem niepowtarzalnego spektrum projektora, w przypadku każdego z modeli obliczono współczynnik korekcji linii bazowej spektrum. Po ustabilizowaniu projektora wykonano pomiary światła białego w piątym punkcie testowym (środkowym). Aparatura pomiarowa pozwala na precyzyjną ( 0,5 mm) zamianę głowicy CR-670 na głowicę PR-514. Wykonano osiem alternatywnych pomiarów i w przypadku każdego typu projektora obliczono współczynnik korekcji spektrum dla PR-514. Kolejnym zabiegiem mającym zapewnić dokładne działanie wszystkich systemów było umieszczenie PR-670 w pozycji centralnej na początku procesu zbierania danych. W każdej próbie przeprowadzono kontrolny pomiar widma światła, po czym następował powrót głowicy PR-514 i zakończenie próby. Na końcu każdej próby wyniki kontrolne były sprawdzane i porównywane ze średnim wynikiem testu głowicy PR-514 w punkcie piątym, by sprawdzić, czy mieszczą się w granicach dopuszczalnego odchylenia. Poniżej znajduje się niepełna lista przyrządów testowych wykorzystanych do pomiaru światła barwnego w laboratorium Intertek: Cyfrowy miernik mocy: Yokogaw a, WT230 Moduł Hydra II do zbierania danych: Fluke, 2625A Programow alne źródło zasilania: V/DC,15-1kHz / 2KVA: Chroma, 1604 Higrotermometr: Extech, Easy View 25 Chromametr Model CL-200A: Konica Minolta, CL-200A Epson jest zastrzeżonym znakiem towarowym firmy Seiko Epson Corporation. Pozostałe nazwy produktów i firm użyte w niniejszej publikacji zostały wykorzystane tylko w celach identyfikacyjnych i mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. Wszelkie dane techniczne mogą ulec zmianie bez powiadomienia, wyłączając błędy i pominięcia.

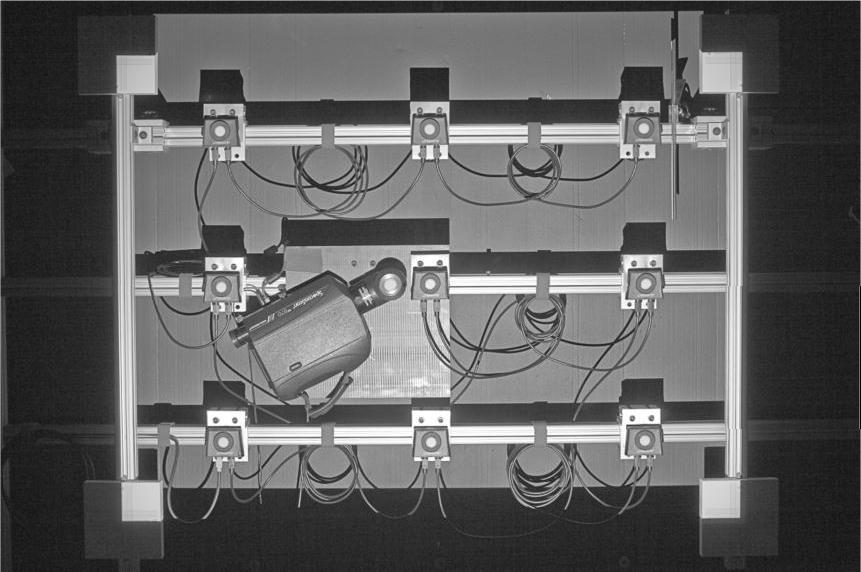

7 Zestaw pomiarowy Skonstruowano precyzyjny uchwyt pomiarowy, w którym można dokładnie umieścić i wyrównać głowice pomiaru oświetlenia względem płaszczyzny ogniskowej projektora. Zapewnia on stosunkową powtarzalność 2 mm dla pozycji głowic pomiarowych we wszystkich osiach X,Y i Z. Dokładność Z w granicach płaszczyzny ogniskowej dla wszystkich głowic pomiarowych wynosi 2 mm, a łączna granica błędu dla płaszczyzny ogniskowej ze względu na ewentualne błędy ostrości wynosi 6 mm. Umożliwia też precyzyjną zamianę głowic CR-670 i PR-514 w pięciu pozycjach. Dzięki temu na początku i na końcu każdego eksperymentu można wykonać pomiary kontrolne. Zdjęcie użytego sprzętu pomiarowego Dzięki wartościom docelowym ostrości narożnej można właściwie ustawić geometrię projektora do uchwytu. W trakcie instalacji na środku emitowana jest wiązka laserowa, która ułatwia wyrównanie osi optycznej pionu projektora względem płaszczyzny ogniskowej. Obszar płaszczyzny ogniskowej Ze względu na niewielkie nieprawidłowości i odchylenia w optyce każdego projektora precyzyjne umiejscowienie każdego z czterech rogów w równym prostokącie może być trudne, a nawet niemożliwe. Może to prowadzić do nieścisłości w obliczeniach światła, ponieważ wymagane są precyzyjne pomiary powierzchni ekranu. Linie osi X, Y na siatce płaszczyzny ogniskowej w każdym z czterech rogów są od siebie oddalone o 2 mm. To pozwala zarejestrować odchylenia na tych osiach w każdym z czterech rogów. Na podstawie tych danych oprogramowanie pomiarowe wylicza przekątne płaszczyzny ogniskowej, po czym wylicza się rzeczywistą powierzchnię płaszczyzny ogniskowej dla każdej próby. Procedura ta została opisana w dokumentach NISTIR 6657 i ICDMDMS 1.03a. Zdjęcie przyrządu w obszarze płaszczyzny ogniskowej Dalsze informacje dostępne są w witrynie
