IR-006/O1. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do 1kV w TAURON Dystrybucja S.A. Oddział w Jeleniej Górze
|
|
- Wiktoria Dobrowolska
- 9 lat temu
- Przeglądów:
Transkrypt
1 Załącznik do Pisma okólnego nr O//203 IR-00/O Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) Obowiązuje od maja 203 roku
2

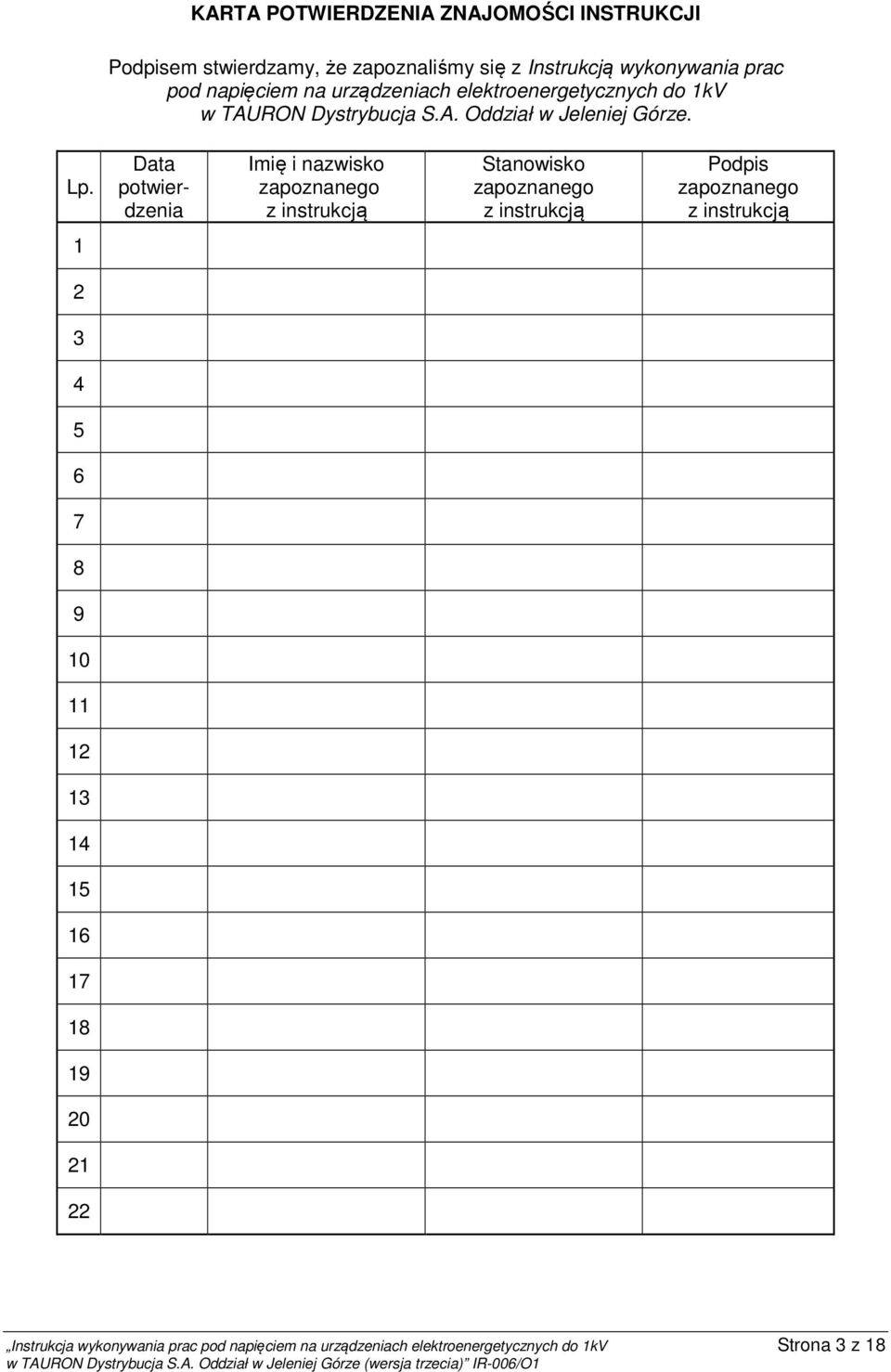

3 KRT POTWIERDZENI ZNJOMOŚCI INSTRUKCJI Podpisem stwierdzamy, że zapoznaliśmy się z Instrukcją wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv w TURON Dystrybucja S.. Oddział w Jeleniej Górze. Lp. Data potwierdzenia Imię i nazwisko zapoznanego z instrukcją Stanowisko zapoznanego z instrukcją Podpis zapoznanego z instrukcją Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 3 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

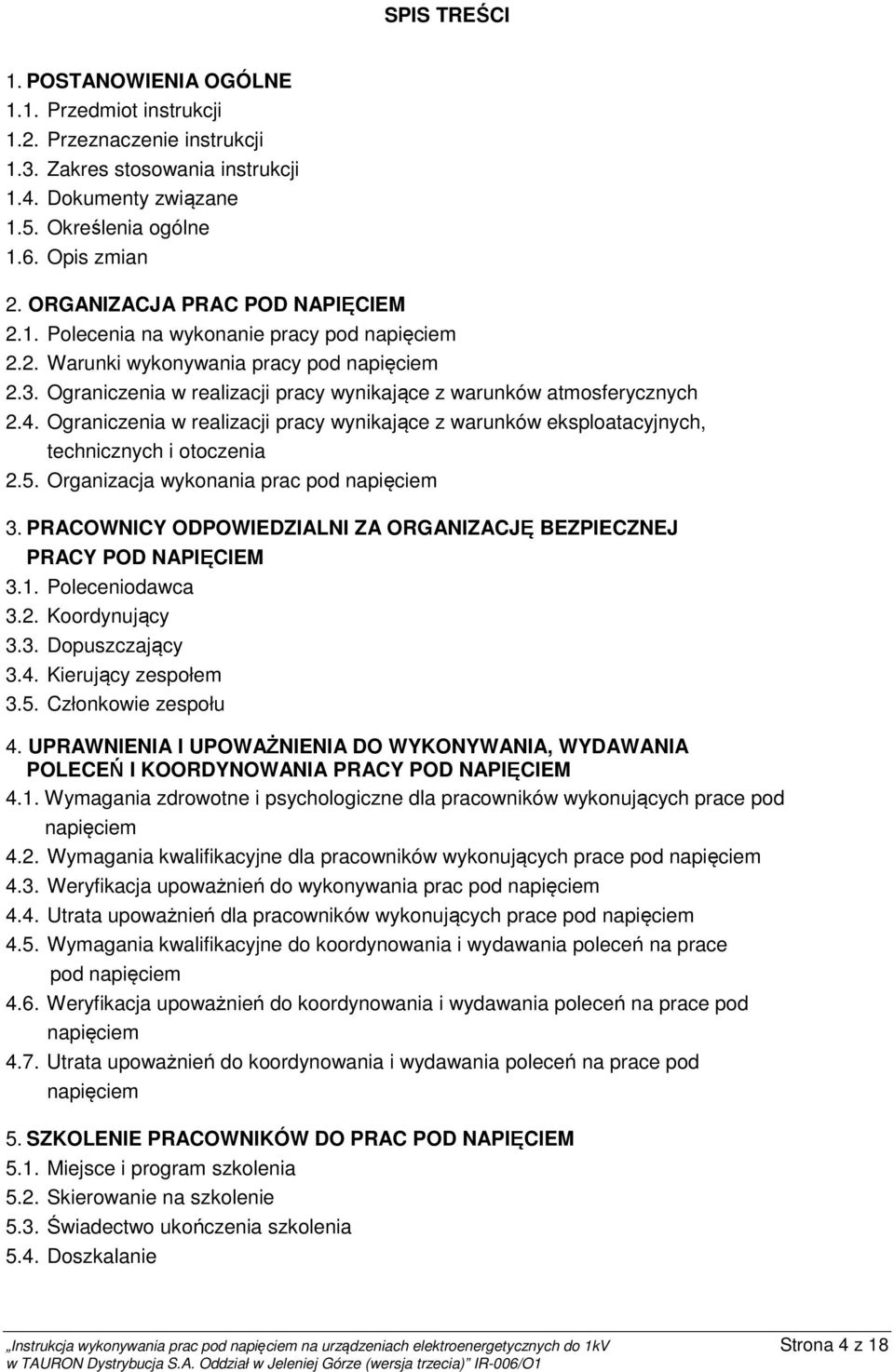

4 SPIS TREŚCI. POSTNOWIENI OGÓLNE.. Przedmiot instrukcji.2. Przeznaczenie instrukcji.3. Zakres stosowania instrukcji.4. Dokumenty związane.5. Określenia ogólne.. Opis zmian 2. ORGNIZCJ PRC POD NPIĘCIEM 2.. Polecenia na wykonanie pracy pod napięciem 2.2. Warunki wykonywania pracy pod napięciem 2.3. Ograniczenia w realizacji pracy wynikające z warunków atmosferycznych 2.4. Ograniczenia w realizacji pracy wynikające z warunków eksploatacyjnych, technicznych i otoczenia 2.5. Organizacja wykonania prac pod napięciem 3. PRCOWNICY ODPOWIEDZILNI Z ORGNIZCJĘ BEZPIECZNEJ PRCY POD NPIĘCIEM 3.. Poleceniodawca 3.2. Koordynujący 3.3. Dopuszczający 3.4. Kierujący zespołem 3.5. Członkowie zespołu 4. UPRWNIENI I UPOWŻNIENI DO WYKONYWNI, WYDWNI POLECEŃ I KOORDYNOWNI PRCY POD NPIĘCIEM 4.. Wymagania zdrowotne i psychologiczne dla pracowników wykonujących prace pod napięciem 4.2. Wymagania kwalifikacyjne dla pracowników wykonujących prace pod napięciem 4.3. Weryfikacja upoważnień do wykonywania prac pod napięciem 4.4. Utrata upoważnień dla pracowników wykonujących prace pod napięciem 4.5. Wymagania kwalifikacyjne do koordynowania i wydawania poleceń na prace pod napięciem 4.. Weryfikacja upoważnień do koordynowania i wydawania poleceń na prace pod napięciem 4.7. Utrata upoważnień do koordynowania i wydawania poleceń na prace pod napięciem 5. SZKOLENIE PRCOWNIKÓW DO PRC POD NPIĘCIEM 5.. Miejsce i program szkolenia 5.2. Skierowanie na szkolenie 5.3. Świadectwo ukończenia szkolenia 5.4. Doszkalanie Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 4 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

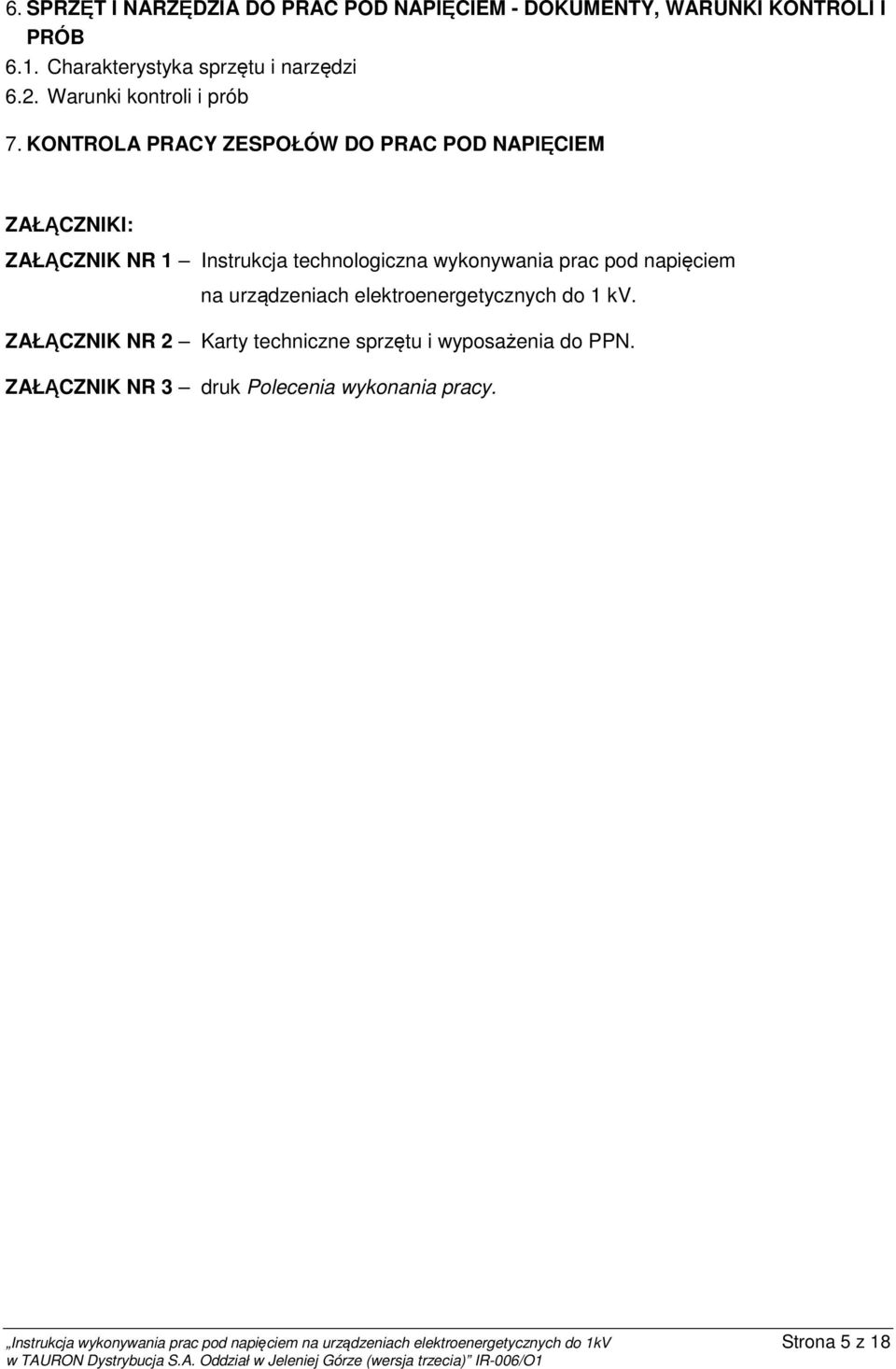

5 . SPRZĘT I NRZĘDZI DO PRC POD NPIĘCIEM - DOKUMENTY, WRUNKI KONTROLI I PRÓB.. Charakterystyka sprzętu i narzędzi.2. Warunki kontroli i prób 7. KONTROL PRCY ZESPOŁÓW DO PRC POD NPIĘCIEM ZŁĄCZNIKI: ZŁĄCZNIK NR Instrukcja technologiczna wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv. ZŁĄCZNIK NR 2 Karty techniczne sprzętu i wyposażenia do PPN. ZŁĄCZNIK NR 3 druk Polecenia wykonania pracy. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 5 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

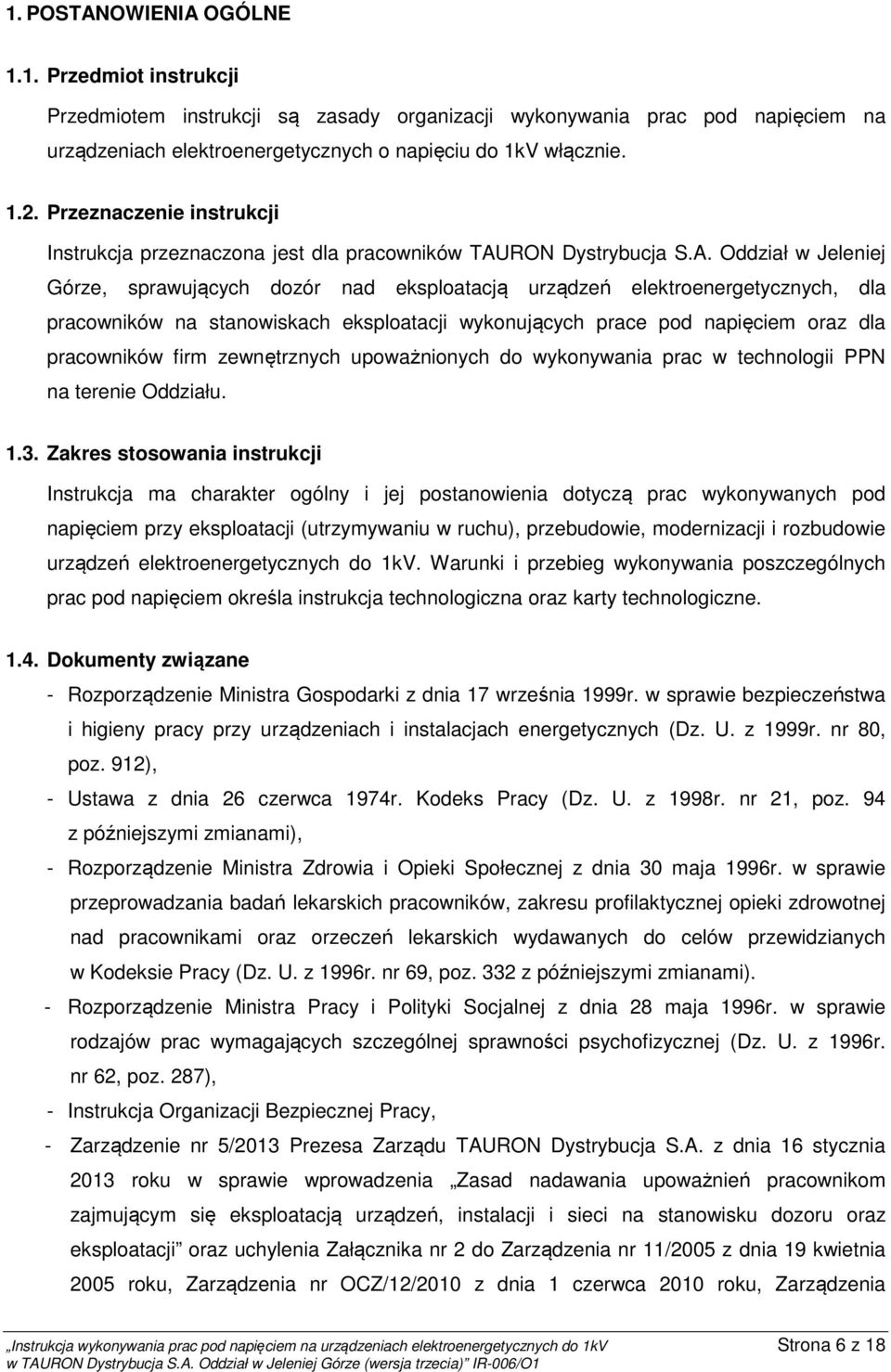

6 . POSTNOWIENI OGÓLNE.. Przedmiot instrukcji Przedmiotem instrukcji są zasady organizacji wykonywania prac pod napięciem na urządzeniach elektroenergetycznych o napięciu do kv włącznie..2. Przeznaczenie instrukcji Instrukcja przeznaczona jest dla pracowników TURON Dystrybucja S.. Oddział w Jeleniej Górze, sprawujących dozór nad eksploatacją urządzeń elektroenergetycznych, dla pracowników na stanowiskach eksploatacji wykonujących prace pod napięciem oraz dla pracowników firm zewnętrznych upoważnionych do wykonywania prac w technologii PPN na terenie Oddziału..3. Zakres stosowania instrukcji Instrukcja ma charakter ogólny i jej postanowienia dotyczą prac wykonywanych pod napięciem przy eksploatacji (utrzymywaniu w ruchu), przebudowie, modernizacji i rozbudowie urządzeń elektroenergetycznych do kv. Warunki i przebieg wykonywania poszczególnych prac pod napięciem określa instrukcja technologiczna oraz karty technologiczne..4. Dokumenty związane - Rozporządzenie Ministra Gospodarki z dnia 7 września 999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U. z 999r. nr 80, poz. 92), - Ustawa z dnia 2 czerwca 974r. Kodeks Pracy (Dz. U. z 998r. nr 2, poz. 94 z późniejszymi zmianami), - Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 30 maja 99r. w sprawie przeprowadzania badań lekarskich pracowników, zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w Kodeksie Pracy (Dz. U. z 99r. nr 9, poz. 332 z późniejszymi zmianami). - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 99r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz. U. z 99r. nr 2, poz. 287), - Instrukcja Organizacji Bezpiecznej Pracy, - Zarządzenie nr 5/203 Prezesa Zarządu TURON Dystrybucja S.. z dnia stycznia 203 roku w sprawie wprowadzenia Zasad nadawania upoważnień pracownikom zajmującym się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz eksploatacji oraz uchylenia Załącznika nr 2 do Zarządzenia nr /2005 z dnia 9 kwietnia 2005 roku, Zarządzenia nr OCZ/2/200 z dnia czerwca 200 roku, Zarządzenia Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
7 nr OTR/08/200 z dnia 9 lipca 200 roku, Polecenia służbowego nr 2/20 z dnia 28 września 20 roku, Zarządzenia nr OBB/8/20 z dnia 0 maja 20 roku, Polecenia służbowego nr 07//20 z dnia grudnia 20 roku, Zarządzenia nr OBD/4/20 z dnia lipca 20 roku, Polecenia służbowego nr O9/3/202 z dnia 3 stycznia 202 roku, Zarządzenia nr /202 z dnia 3 sierpnia 202 roku..5. Określenia ogólne.5.. Warunki atmosferyczne: a) opady atmosferyczne - występujący opad deszczu, śniegu, grad oraz mżawka lub szron, b) gęsta mgła - mgła ograniczająca widoczność w sposób zagrażający bezpieczeństwu, szczególnie w przypadku, w którym kierujący zespołem nie jest w stanie rozróżnić pracowników swojego zespołu oraz nie dostrzega elementów urządzenia, przy których ma być wykonywana praca, c) burza - zjawisko atmosferyczne, przy których występują widoczne lub słyszalne wyładowania, d) gwałtowny wiatr - wiatr, który ugina grube gałęzie i cieńsze pnie (więcej niż 0m/s) Odległości bezpieczne stosowane przy PPN. a) Strefa zagrożenia. Strefa zagrożenia jest to przestrzeń otaczająca części urządzenia pod napięciem, o potencjale innym od potencjału montera, której wielkość (odległość jej granic od części urządzenia znajdującego się pod napięciem) wynosi t = 0,05m. W strefie zagrożenia nie może przebywać bez specjalnych środków ochrony żadna część ciała pracownika. Nie wolno do niej wprowadzać narzędzi oraz materiałów, o ile nie są one przeznaczone do pracy pod napięciem we wnętrzu strefy zagrożenia. Strefę zagrożenia można zmniejszyć stosując specjalne środki ochronne określone w instrukcjach technologicznych. Środki te umieszcza się w takim miejscu, aby uniemożliwić zetknięcie się pracownika z częścią urządzenia pod napięciem. Strefa zagrożenia zawęża się wówczas do przestrzeni zawartej między częścią urządzenia pod napięciem a specjalnym środkiem ochronnym. b) Strefa ochronna. Jest to przestrzeń wokół każdej strefy zagrożenia, stanowiąca dodatkowe zabezpieczenie pracownika przed przypadkowym wejściem w strefę zagrożenia. Strefę ochronną można przekroczyć tylko i wyłącznie stosując środki ochronne przewidziane w instrukcjach technologicznych. Dla urządzeń o napięciu do kv strefa ochronna wynosi g = 0,3m, jeżeli w instrukcji technologicznej nie postanowiono inaczej. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 7 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

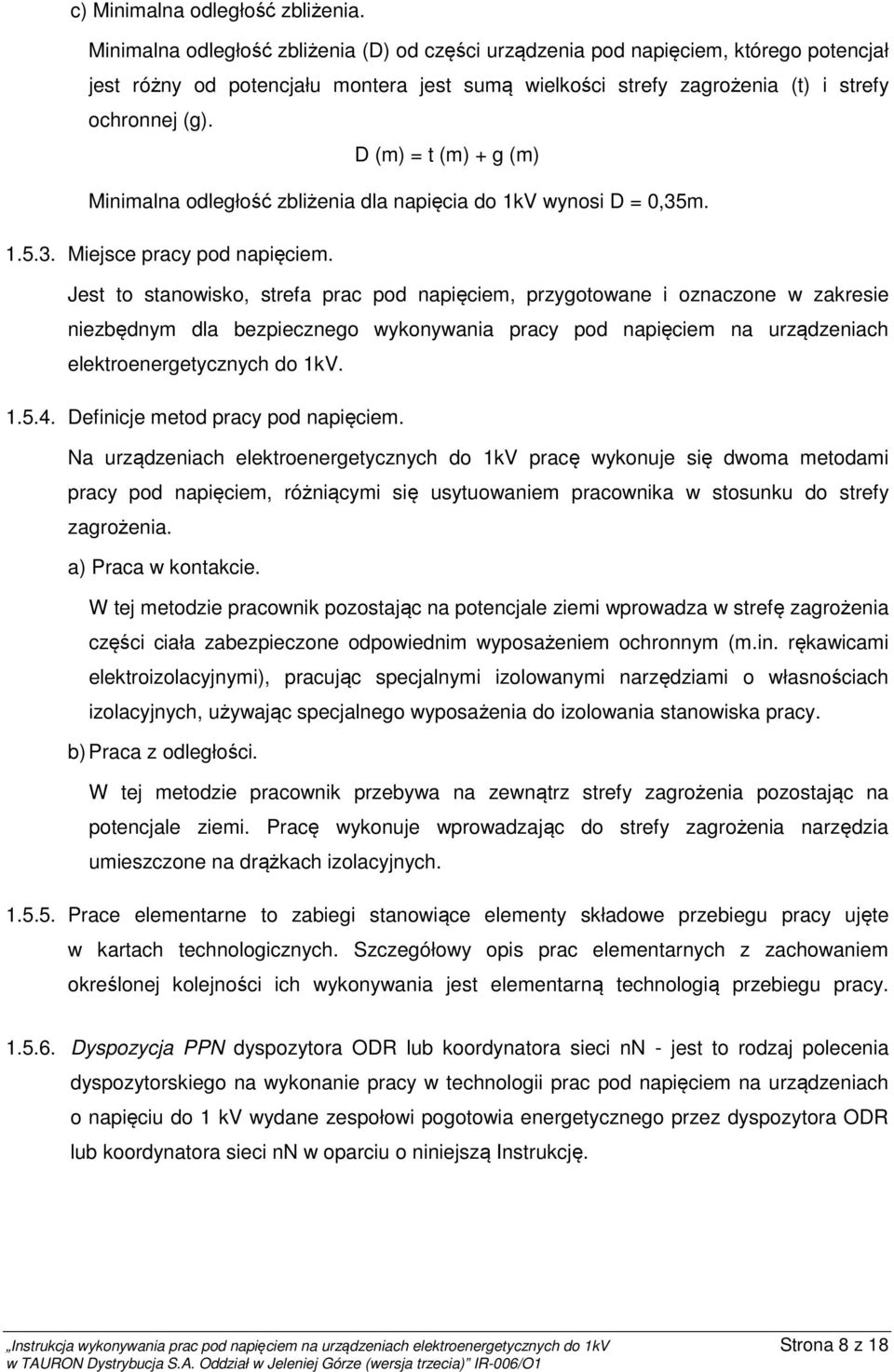

8 c) Minimalna odległość zbliżenia. Minimalna odległość zbliżenia (D) od części urządzenia pod napięciem, którego potencjał jest różny od potencjału montera jest sumą wielkości strefy zagrożenia (t) i strefy ochronnej (g). D (m) = t (m) + g (m) Minimalna odległość zbliżenia dla napięcia do kv wynosi D = 0,35m Miejsce pracy pod napięciem. Jest to stanowisko, strefa prac pod napięciem, przygotowane i oznaczone w zakresie niezbędnym dla bezpiecznego wykonywania pracy pod napięciem na urządzeniach elektroenergetycznych do kv Definicje metod pracy pod napięciem. Na urządzeniach elektroenergetycznych do kv pracę wykonuje się dwoma metodami pracy pod napięciem, różniącymi się usytuowaniem pracownika w stosunku do strefy zagrożenia. a) Praca w kontakcie. W tej metodzie pracownik pozostając na potencjale ziemi wprowadza w strefę zagrożenia części ciała zabezpieczone odpowiednim wyposażeniem ochronnym (m.in. rękawicami elektroizolacyjnymi), pracując specjalnymi izolowanymi narzędziami o własnościach izolacyjnych, używając specjalnego wyposażenia do izolowania stanowiska pracy. b) Praca z odległości. W tej metodzie pracownik przebywa na zewnątrz strefy zagrożenia pozostając na potencjale ziemi. Pracę wykonuje wprowadzając do strefy zagrożenia narzędzia umieszczone na drążkach izolacyjnych Prace elementarne to zabiegi stanowiące elementy składowe przebiegu pracy ujęte w kartach technologicznych. Szczegółowy opis prac elementarnych z zachowaniem określonej kolejności ich wykonywania jest elementarną technologią przebiegu pracy..5.. Dyspozycja PPN dyspozytora ODR lub koordynatora sieci nn - jest to rodzaj polecenia dyspozytorskiego na wykonanie pracy w technologii prac pod napięciem na urządzeniach o napięciu do kv wydane zespołowi pogotowia energetycznego przez dyspozytora ODR lub koordynatora sieci nn w oparciu o niniejszą Instrukcję. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 8 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

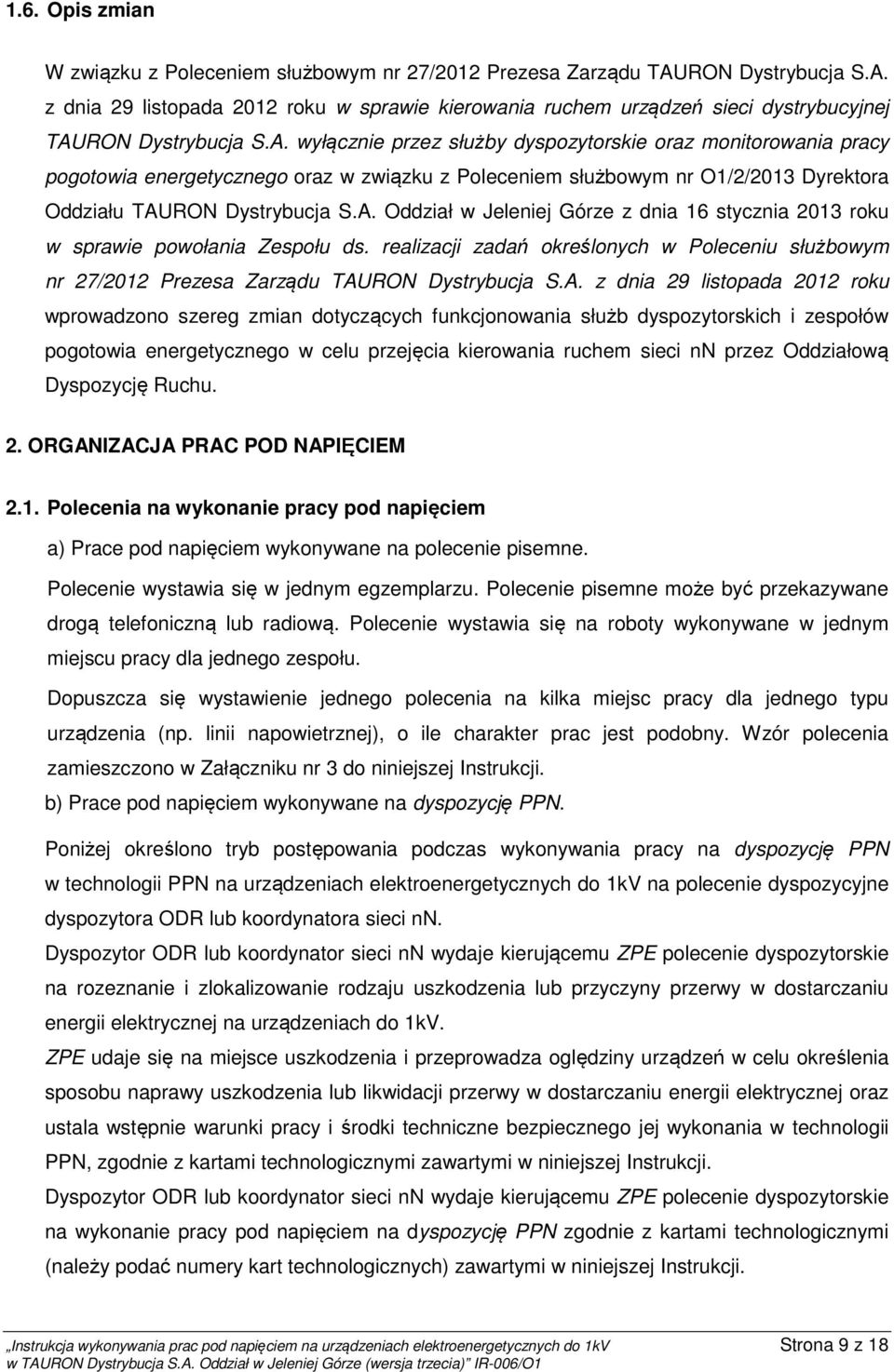

9 .. Opis zmian W związku z Poleceniem służbowym nr 27/202 Prezesa Zarządu TURON Dystrybucja S.. z dnia 29 listopada 202 roku w sprawie kierowania ruchem urządzeń sieci dystrybucyjnej TURON Dystrybucja S.. wyłącznie przez służby dyspozytorskie oraz monitorowania pracy pogotowia energetycznego oraz w związku z Poleceniem służbowym nr O/2/203 Dyrektora Oddziału TURON Dystrybucja S.. Oddział w Jeleniej Górze z dnia stycznia 203 roku w sprawie powołania Zespołu ds. realizacji zadań określonych w Poleceniu służbowym nr 27/202 Prezesa Zarządu TURON Dystrybucja S.. z dnia 29 listopada 202 roku wprowadzono szereg zmian dotyczących funkcjonowania służb dyspozytorskich i zespołów pogotowia energetycznego w celu przejęcia kierowania ruchem sieci nn przez Oddziałową Dyspozycję Ruchu. 2. ORGNIZCJ PRC POD NPIĘCIEM 2.. Polecenia na wykonanie pracy pod napięciem a) Prace pod napięciem wykonywane na polecenie pisemne. Polecenie wystawia się w jednym egzemplarzu. Polecenie pisemne może być przekazywane drogą telefoniczną lub radiową. Polecenie wystawia się na roboty wykonywane w jednym miejscu pracy dla jednego zespołu. Dopuszcza się wystawienie jednego polecenia na kilka miejsc pracy dla jednego typu urządzenia (np. linii napowietrznej), o ile charakter prac jest podobny. Wzór polecenia zamieszczono w Załączniku nr 3 do niniejszej Instrukcji. b) Prace pod napięciem wykonywane na dyspozycję PPN. Poniżej określono tryb postępowania podczas wykonywania pracy na dyspozycję PPN w technologii PPN na urządzeniach elektroenergetycznych do kv na polecenie dyspozycyjne dyspozytora ODR lub koordynatora sieci nn. Dyspozytor ODR lub koordynator sieci nn wydaje kierującemu ZPE polecenie dyspozytorskie na rozeznanie i zlokalizowanie rodzaju uszkodzenia lub przyczyny przerwy w dostarczaniu energii elektrycznej na urządzeniach do kv. ZPE udaje się na miejsce uszkodzenia i przeprowadza oględziny urządzeń w celu określenia sposobu naprawy uszkodzenia lub likwidacji przerwy w dostarczaniu energii elektrycznej oraz ustala wstępnie warunki pracy i środki techniczne bezpiecznego jej wykonania w technologii PPN, zgodnie z kartami technologicznymi zawartymi w niniejszej Instrukcji. Dyspozytor ODR lub koordynator sieci nn wydaje kierującemu ZPE polecenie dyspozytorskie na wykonanie pracy pod napięciem na dyspozycję PPN zgodnie z kartami technologicznymi (należy podać numery kart technologicznych) zawartymi w niniejszej Instrukcji. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 9 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

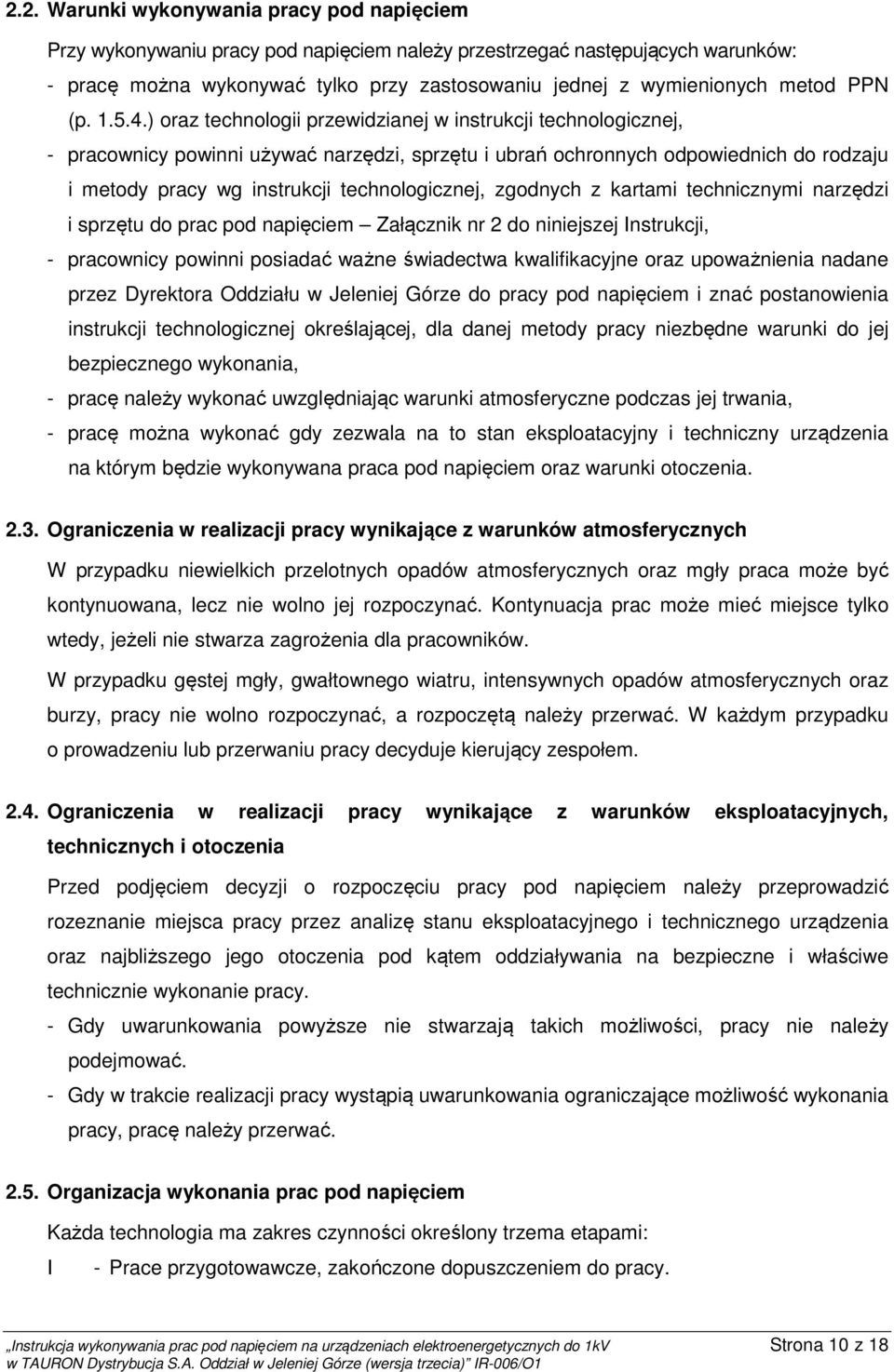

10 2.2. Warunki wykonywania pracy pod napięciem Przy wykonywaniu pracy pod napięciem należy przestrzegać następujących warunków: - pracę można wykonywać tylko przy zastosowaniu jednej z wymienionych metod PPN (p..5.4.) oraz technologii przewidzianej w instrukcji technologicznej, - pracownicy powinni używać narzędzi, sprzętu i ubrań ochronnych odpowiednich do rodzaju i metody pracy wg instrukcji technologicznej, zgodnych z kartami technicznymi narzędzi i sprzętu do prac pod napięciem Załącznik nr 2 do niniejszej Instrukcji, - pracownicy powinni posiadać ważne świadectwa kwalifikacyjne oraz upoważnienia nadane przez Dyrektora Oddziału w Jeleniej Górze do pracy pod napięciem i znać postanowienia instrukcji technologicznej określającej, dla danej metody pracy niezbędne warunki do jej bezpiecznego wykonania, - pracę należy wykonać uwzględniając warunki atmosferyczne podczas jej trwania, - pracę można wykonać gdy zezwala na to stan eksploatacyjny i techniczny urządzenia na którym będzie wykonywana praca pod napięciem oraz warunki otoczenia Ograniczenia w realizacji pracy wynikające z warunków atmosferycznych W przypadku niewielkich przelotnych opadów atmosferycznych oraz mgły praca może być kontynuowana, lecz nie wolno jej rozpoczynać. Kontynuacja prac może mieć miejsce tylko wtedy, jeżeli nie stwarza zagrożenia dla pracowników. W przypadku gęstej mgły, gwałtownego wiatru, intensywnych opadów atmosferycznych oraz burzy, pracy nie wolno rozpoczynać, a rozpoczętą należy przerwać. W każdym przypadku o prowadzeniu lub przerwaniu pracy decyduje kierujący zespołem Ograniczenia w realizacji pracy wynikające z warunków eksploatacyjnych, technicznych i otoczenia Przed podjęciem decyzji o rozpoczęciu pracy pod napięciem należy przeprowadzić rozeznanie miejsca pracy przez analizę stanu eksploatacyjnego i technicznego urządzenia oraz najbliższego jego otoczenia pod kątem oddziaływania na bezpieczne i właściwe technicznie wykonanie pracy. - Gdy uwarunkowania powyższe nie stwarzają takich możliwości, pracy nie należy podejmować. - Gdy w trakcie realizacji pracy wystąpią uwarunkowania ograniczające możliwość wykonania pracy, pracę należy przerwać Organizacja wykonania prac pod napięciem Każda technologia ma zakres czynności określony trzema etapami: I - Prace przygotowawcze, zakończone dopuszczeniem do pracy. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 0 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

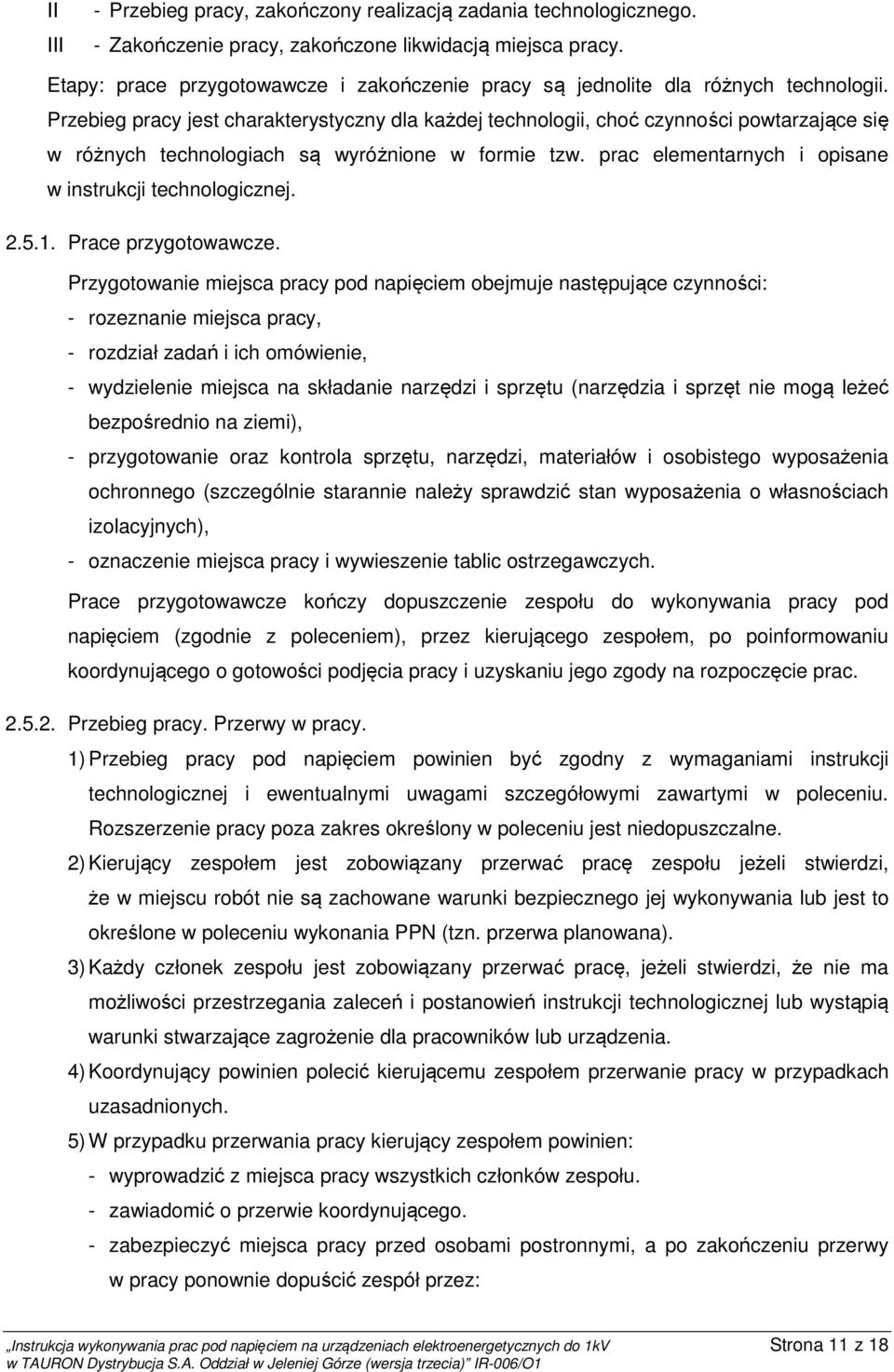

11 II III - Przebieg pracy, zakończony realizacją zadania technologicznego. - Zakończenie pracy, zakończone likwidacją miejsca pracy. Etapy: prace przygotowawcze i zakończenie pracy są jednolite dla różnych technologii. Przebieg pracy jest charakterystyczny dla każdej technologii, choć czynności powtarzające się w różnych technologiach są wyróżnione w formie tzw. prac elementarnych i opisane w instrukcji technologicznej Prace przygotowawcze. Przygotowanie miejsca pracy pod napięciem obejmuje następujące czynności: - rozeznanie miejsca pracy, - rozdział zadań i ich omówienie, - wydzielenie miejsca na składanie narzędzi i sprzętu (narzędzia i sprzęt nie mogą leżeć bezpośrednio na ziemi), - przygotowanie oraz kontrola sprzętu, narzędzi, materiałów i osobistego wyposażenia ochronnego (szczególnie starannie należy sprawdzić stan wyposażenia o własnościach izolacyjnych), - oznaczenie miejsca pracy i wywieszenie tablic ostrzegawczych. Prace przygotowawcze kończy dopuszczenie zespołu do wykonywania pracy pod napięciem (zgodnie z poleceniem), przez kierującego zespołem, po poinformowaniu koordynującego o gotowości podjęcia pracy i uzyskaniu jego zgody na rozpoczęcie prac Przebieg pracy. Przerwy w pracy. ) Przebieg pracy pod napięciem powinien być zgodny z wymaganiami instrukcji technologicznej i ewentualnymi uwagami szczegółowymi zawartymi w poleceniu. Rozszerzenie pracy poza zakres określony w poleceniu jest niedopuszczalne. 2) Kierujący zespołem jest zobowiązany przerwać pracę zespołu jeżeli stwierdzi, że w miejscu robót nie są zachowane warunki bezpiecznego jej wykonywania lub jest to określone w poleceniu wykonania PPN (tzn. przerwa planowana). 3) Każdy członek zespołu jest zobowiązany przerwać pracę, jeżeli stwierdzi, że nie ma możliwości przestrzegania zaleceń i postanowień instrukcji technologicznej lub wystąpią warunki stwarzające zagrożenie dla pracowników lub urządzenia. 4) Koordynujący powinien polecić kierującemu zespołem przerwanie pracy w przypadkach uzasadnionych. 5) W przypadku przerwania pracy kierujący zespołem powinien: - wyprowadzić z miejsca pracy wszystkich członków zespołu. - zawiadomić o przerwie koordynującego. - zabezpieczyć miejsca pracy przed osobami postronnymi, a po zakończeniu przerwy w pracy ponownie dopuścić zespół przez: Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
12 sprawdzenie i przygotowanie miejsca pracy pod napięciem. powiadomienie koordynującego o ponownej gotowości podjęcia pracy przez zespół Zakończenie pracy. W ramach zakończenia pracy kierujący zespołem powinien sprawdzić, czy praca została poprawnie wykonana, zlikwidować miejsce pracy pod napięciem, zawiadomić koordynującego o jej zakończeniu oraz złożyć oczyszczony sprzęt w samochodzie. 3. PRCOWNICY ODPOWIEDZILNI Z ORGNIZCJĘ BEZPIECZNEJ PRCY POD NPIĘCIEM 3.. Poleceniodawca 3... Poleceniodawcą powinien być pracownik posiadający świadectwo kwalifikacyjne na stanowisku dozoru oraz upoważnienie nadane przez Dyrektora Oddziału w Jeleniej Górze do wydawania pisemnych poleceń na wykonywanie pracy pod napięciem Do obowiązków poleceniodawcy należy: - podjęcie decyzji o wykonaniu pracy pod napięciem, - ustalenie zakresu i terminu wykonania pracy, - określenie miejsca wykonania pracy oraz podstawowych wymagań dotyczących środków i warunków wykonania pracy (zarówno w miejscu pracy jak i w bezpośrednim sąsiedztwie), - wyznaczenie koordynującego, - imienne wyznaczenie kierującego zespołem, - wyznaczenie liczby pracowników, - prowadzenie rejestru poleceń, - określenie i omówienie warunków bezpiecznego wykonania pracy z kierującym zespołem, o ile jest to konieczne Koordynujący Koordynującym powinien być pracownik sprawujący dozór nad ruchem urządzeń i instalacji elektroenergetycznych, posiadający świadectwo kwalifikacyjne na stanowisku dozoru oraz upoważnienie nadane przez Dyrektora Oddziału w Jeleniej Górze do koordynowania prac pod napięciem Do obowiązków koordynującego należy: - wyrażenie zgody na rozpoczęcie pracy, - utrzymanie łączności z kierującym zespołem, Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 2 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
13 - powiadomienie kierującego zespołem o zaistnieniu wszelkich okoliczności mogących wpływać na zmianę warunków pracy, - polecenie natychmiastowego przerwania pracy w przypadkach uzasadnionych, - zapisanie przekazanych i otrzymanych informacji w dzienniku operacyjnym Dopuszczający Ze względu na specyfikę prac pod napięciem i zakres obowiązków dopuszczającym do tych prac jest kierujący zespołem. W takim przypadku nie wymagane jest posiadanie upoważnienia przez kierującego zespołem do wykonywania przełączeń Kierujący zespołem Kierującym zespołem powinien być pracownik posiadający świadectwo kwalifikacyjne na stanowisku eksploatacji oraz upoważnienie nadane przez Dyrektora Oddziału w Jeleniej Górze do wykonywania prac pod napięciem Do obowiązków kierującego zespołem należy: - dobór pracowników o odpowiednich kwalifikacjach, - omówienie z podległymi członkami zespołu sposobu bezpiecznego wykonania poleconej pracy, - sprawdzenie i utrzymanie łączności z koordynującym, - nadzór nad przygotowaniem miejsca pracy, - zawiadomienie koordynującego o gotowości rozpoczęcia pracy pod napięciem, - sprawdzenie miejsca pracy i dopuszczenie zespołu do rozpoczęcia robót po uzyskaniu od koordynującego zezwolenia na jej rozpoczęcie, - informowanie koordynującego o przerwach w pracy, gotowości jej ponownego podjęcia i zakończenia, - prowadzenie pracy w bezpiecznych warunkach oraz właściwa organizacja pracy, - stosowanie przez członków zespołu właściwych narzędzi, sprzętu oraz wyposażenia osobistego, - nadzór nad przestrzeganiem przez podległych pracowników postanowień wszystkich obowiązujących instrukcji wykonywania prac pod napięciem, - posiadanie w miejscu pracy obowiązującej instrukcji prac pod napięciem. Kierujący zespołem nie bierze bezpośrednio udziału w pracy tylko nadzoruje i kieruje pracą zespołu. Może jedynie wykonywać czynności pomocnicze (na ziemi). Dotyczy to również przypadku, gdy skład zespołu jest dwuosobowy. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 3 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

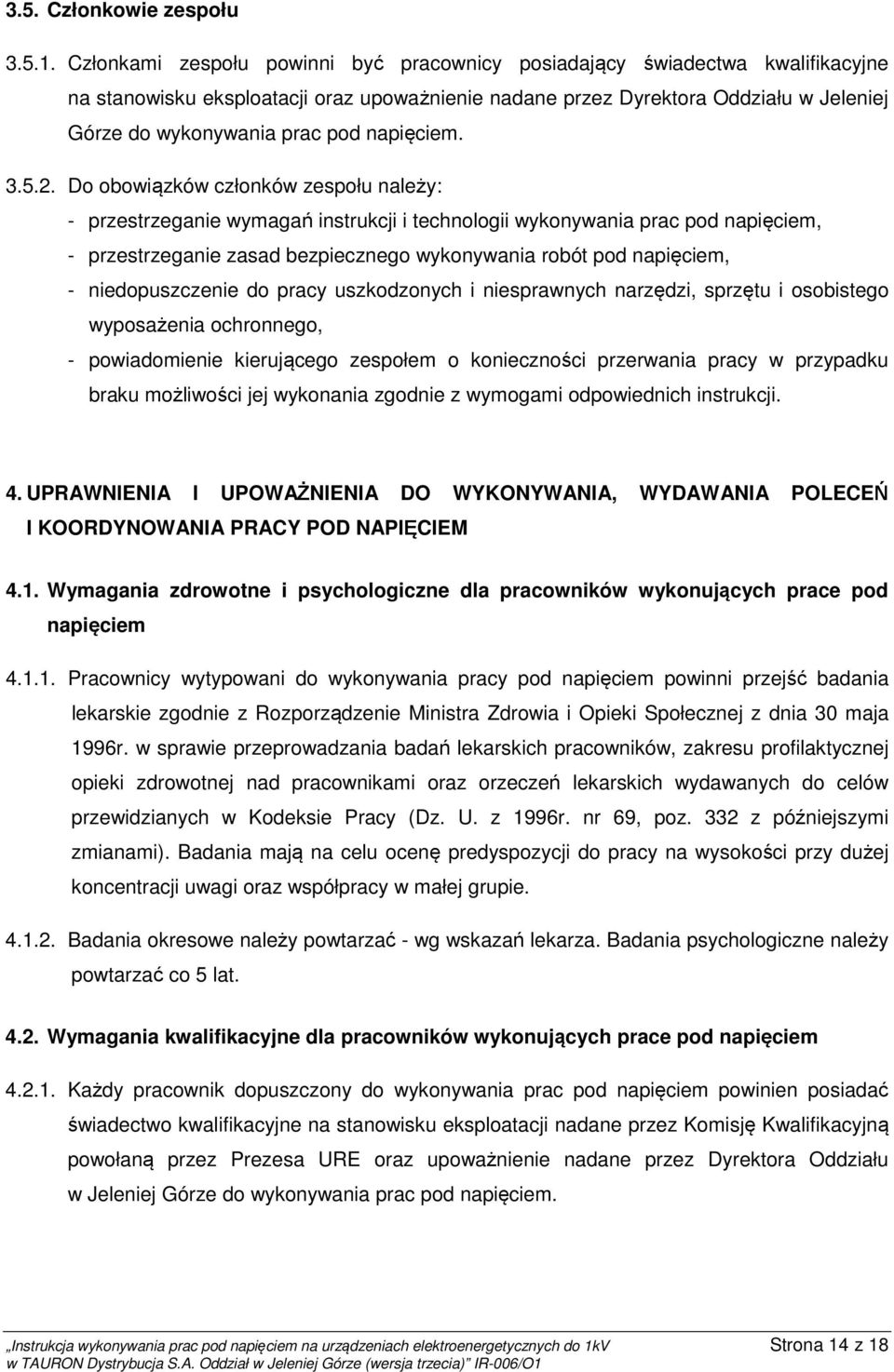

14 3.5. Członkowie zespołu Członkami zespołu powinni być pracownicy posiadający świadectwa kwalifikacyjne na stanowisku eksploatacji oraz upoważnienie nadane przez Dyrektora Oddziału w Jeleniej Górze do wykonywania prac pod napięciem Do obowiązków członków zespołu należy: - przestrzeganie wymagań instrukcji i technologii wykonywania prac pod napięciem, - przestrzeganie zasad bezpiecznego wykonywania robót pod napięciem, - niedopuszczenie do pracy uszkodzonych i niesprawnych narzędzi, sprzętu i osobistego wyposażenia ochronnego, - powiadomienie kierującego zespołem o konieczności przerwania pracy w przypadku braku możliwości jej wykonania zgodnie z wymogami odpowiednich instrukcji. 4. UPRWNIENI I UPOWŻNIENI DO WYKONYWNI, WYDWNI POLECEŃ I KOORDYNOWNI PRCY POD NPIĘCIEM 4.. Wymagania zdrowotne i psychologiczne dla pracowników wykonujących prace pod napięciem 4... Pracownicy wytypowani do wykonywania pracy pod napięciem powinni przejść badania lekarskie zgodnie z Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 30 maja 99r. w sprawie przeprowadzania badań lekarskich pracowników, zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w Kodeksie Pracy (Dz. U. z 99r. nr 9, poz. 332 z późniejszymi zmianami). Badania mają na celu ocenę predyspozycji do pracy na wysokości przy dużej koncentracji uwagi oraz współpracy w małej grupie Badania okresowe należy powtarzać - wg wskazań lekarza. Badania psychologiczne należy powtarzać co 5 lat Wymagania kwalifikacyjne dla pracowników wykonujących prace pod napięciem Każdy pracownik dopuszczony do wykonywania prac pod napięciem powinien posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji nadane przez Komisję Kwalifikacyjną powołaną przez Prezesa URE oraz upoważnienie nadane przez Dyrektora Oddziału w Jeleniej Górze do wykonywania prac pod napięciem. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 4 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
15 Warunkiem uzyskania upoważnienia do wykonywania prac pod napięciem jest: - posiadanie świadectwa ukończenia z wynikiem pozytywnym kursu specjalistycznego, które powinno zawierać wielkość napięcia, przy którym przeszkolona osoba może pracować i rodzaje prac (zakres technologiczny), które może wykonać, - posiadanie aktualnych badań psychologicznych, - zdanie egzaminu przed Oddziałową Komisją ds. Przeprowadzania Egzaminów i Weryfikacji Upoważnień Weryfikacja upoważnień do wykonywania prac pod napięciem Upoważnienie do wykonywania prac pod napięciem podlega weryfikacji w przypadku zmiany technologii wykonywania prac pod napięciem oraz w przypadkach określonych w Zasadach nadawania upoważnień pracownikom zajmujących się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz eksploatacji Weryfikacja polega na sprawdzeniu wiadomości teoretycznych i praktycznych umiejętności Weryfikacje przeprowadza Oddziałowa Komisja ds. Przeprowadzania Egzaminów i Weryfikacji Upoważnień Utrata upoważnień dla pracowników wykonujących prace pod napięciem Utratę upoważnień powodują: - przypadki określone w Zasadach nadawania upoważnień pracownikom zajmujących się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz eksploatacji, - utrata ważności świadectwa kwalifikacyjnego, - negatywne wyniki badań lekarskich, - negatywne wyniki badań psychologicznych w przypadku osób wykonujących prace w technice PPN Zasady weryfikacji i nadawania upoważnień określone są w Zasadach nadawania upoważnień pracownikom zajmujących się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz eksploatacji Wykazy upoważnionych do wykonywania prac pod napięciem powinny być aktualizowane na bieżąco. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 5 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O

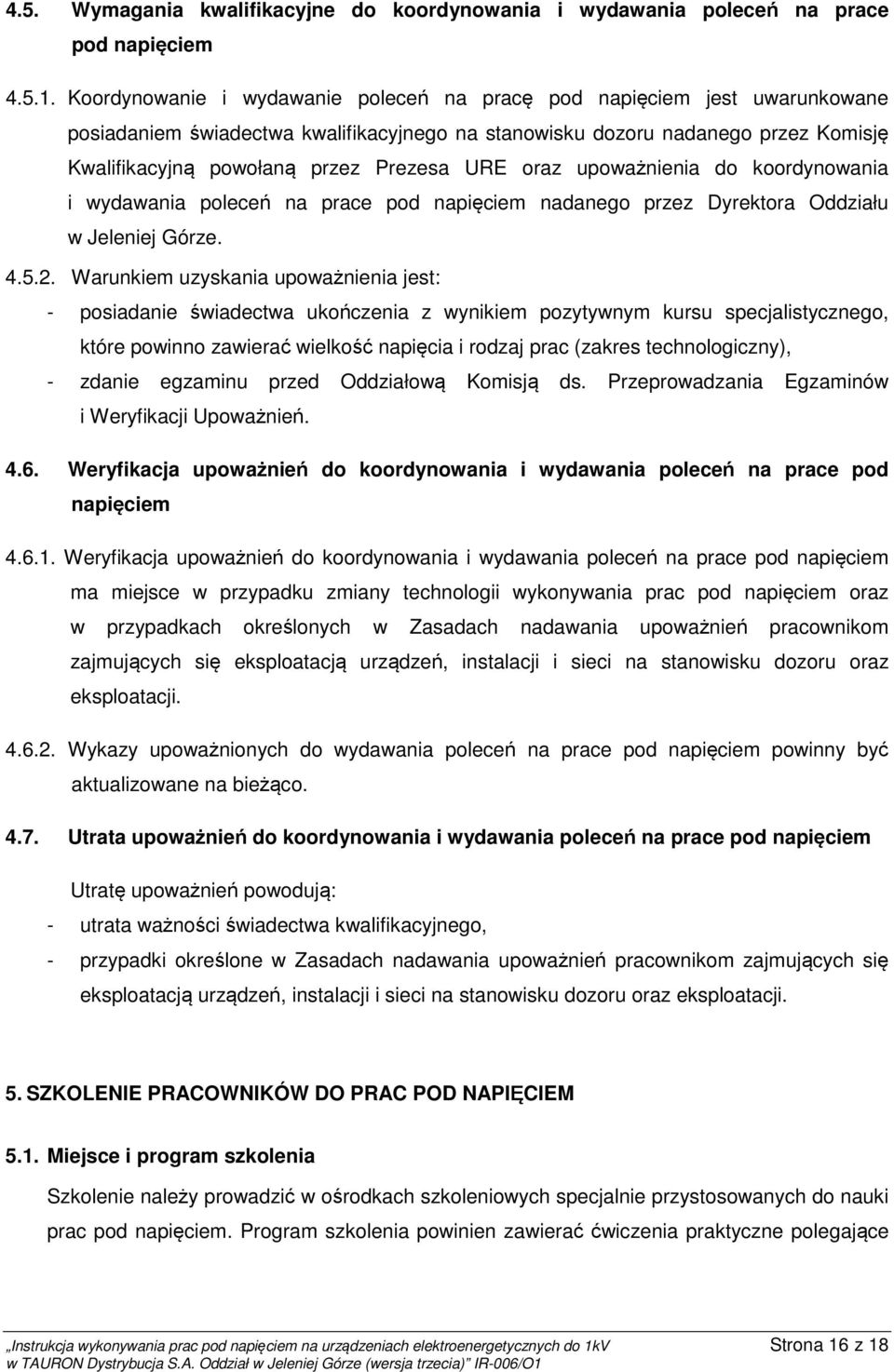

16 4.5. Wymagania kwalifikacyjne do koordynowania i wydawania poleceń na prace pod napięciem Koordynowanie i wydawanie poleceń na pracę pod napięciem jest uwarunkowane posiadaniem świadectwa kwalifikacyjnego na stanowisku dozoru nadanego przez Komisję Kwalifikacyjną powołaną przez Prezesa URE oraz upoważnienia do koordynowania i wydawania poleceń na prace pod napięciem nadanego przez Dyrektora Oddziału w Jeleniej Górze Warunkiem uzyskania upoważnienia jest: - posiadanie świadectwa ukończenia z wynikiem pozytywnym kursu specjalistycznego, które powinno zawierać wielkość napięcia i rodzaj prac (zakres technologiczny), - zdanie egzaminu przed Oddziałową Komisją ds. Przeprowadzania Egzaminów i Weryfikacji Upoważnień. 4.. Weryfikacja upoważnień do koordynowania i wydawania poleceń na prace pod napięciem 4... Weryfikacja upoważnień do koordynowania i wydawania poleceń na prace pod napięciem ma miejsce w przypadku zmiany technologii wykonywania prac pod napięciem oraz w przypadkach określonych w Zasadach nadawania upoważnień pracownikom zajmujących się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz eksploatacji Wykazy upoważnionych do wydawania poleceń na prace pod napięciem powinny być aktualizowane na bieżąco Utrata upoważnień do koordynowania i wydawania poleceń na prace pod napięciem Utratę upoważnień powodują: - utrata ważności świadectwa kwalifikacyjnego, - przypadki określone w Zasadach nadawania upoważnień pracownikom zajmujących się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz eksploatacji. 5. SZKOLENIE PRCOWNIKÓW DO PRC POD NPIĘCIEM 5.. Miejsce i program szkolenia Szkolenie należy prowadzić w ośrodkach szkoleniowych specjalnie przystosowanych do nauki prac pod napięciem. Program szkolenia powinien zawierać ćwiczenia praktyczne polegające Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
17 na wykonywaniu prac pod napięciem. Dopuszcza się wykonywanie ćwiczeń na obiektach elektroenergetycznych wyłączonych z ruchu Skierowanie na szkolenie Pracownik skierowany na szkolenie musi posiadać przy sobie ważne zaświadczenie z badań lekarskich i psychologicznych oraz świadectwo kwalifikacyjne i inne wyposażenie ustalone przez organizatora szkolenia Świadectwo ukończenia szkolenia Każdy pracownik uczestniczący w szkoleniu po jego zakończeniu i pozytywnie zdanym egzaminie, obejmującym sprawdzenie wiadomości teoretycznych i odpowiedniego przygotowania praktycznego otrzymuje świadectwo ukończenia kursu z określeniem zakresu technologicznego PPN Doszkalanie Utrata upoważnienia, rozszerzenie zakresu technologicznego, zmiana sposobu wykonywania prac w technologii PPN wymaga obowiązkowo, udokumentowanego doszkolenia pracowników przeprowadzonego wg punktów 5.., 5.2., SPRZĘT I NRZĘDZI DO PRC POD NPIĘCIEM - DOKUMENTY, WRUNKI KONTROLI I PRÓB.. Charakterystyka sprzętu i narzędzi Charakterystyka ta powinna wynikać z dokumentów ogólnych jak: normy, warunki techniczne lub określone w kartach technicznych narzędzi i sprzętu. Karty techniczne powinny zawierać opis, przeznaczenie, warunki konserwacji, prób okresowych i eksploatacyjnych, przechowywania oraz transportu sprzętu i narzędzi..2. Warunki kontroli i prób.2.. Sprzęt i narzędzia powinny być poddane kontrolom i próbom okresowym wg wymagań określonych przez producenta lub wg odpowiednich kart technicznych. W każdej jednostce organizacyjnej dysponującej zespołem do PPN powinien być wyznaczony pracownik odpowiedzialny za terminowe przeprowadzenie prób okresowych sprzętu i narzędzi do PPN. Sprzęt nie spełniający wymagań przed pracą lub w czasie prób okresowych powinien być trwale oznaczony i zwrócony do producenta celem renowacji lub zniszczenia, zaś w jego miejsce powinien być dostarczony sprzęt nowy. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 7 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
18 .2.2. Każdy pracownik z uprawnieniami do PPN zobowiązany jest do dodatkowego sprawdzenia sprzętu i narzędzi przewidzianych do użycia w danej pracy przed jej rozpoczęciem. Każde stwierdzone uszkodzenie sprzętu powinno spowodować natychmiastowe wycofanie go z użycia i wyraźne oznaczenie. 7. KONTROL PRCY ZESPOŁÓW DO PRC POD NPIĘCIEM Kontrolę stosowania przepisów niniejszej Instrukcji przy wykonywaniu prac pod napięciem na terenie Oddziału w Jeleniej Górze powinny przeprowadzać osoby spełniające wymogi zawarte w pkt.4 niniejszej Instrukcji i wywodzące się z poniższych jednostek organizacyjnych: - Rejonów Dystrybucji - Działu Eksploatacji - Działu BHP i Ochrony Środowiska. Instrukcja wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv Strona 8 z 8 w TURON Dystrybucja S.. Oddział w Jeleniej Górze (wersja trzecia) IR-00/O
19 Załącznik nr do Instrukcji wykonywania prac pod napięciem na urządzeniach elektroenergetycznych do kv w TURON Dystrybucja S.. Oddział w Jeleniej Górze INSTRUKCJ TECHNOLOGICZN WYKONYWNI PRC POD NPIĘCIEM N URZĄDZENICH ELEKTROENERGETYCZNYCH DO kv utorzy : Witold Wiśniewski Instytut Energetyki Gliwice. Zakład Bezpieczeństwa Pracy przy współpracy z Grażyną Wąsowicz ZE Częstochowa S W opracowaniu uwzględniono i wykorzystano Instrukcję organizacji i wykonywania prac pod napięciem w urządzeniach rozdzielczych i liniach kablowych o napięciu do kv opracowaną w Zakładzie Informatyki, utomatyki i doskonalenia zawodowego, Bielsko Biała.

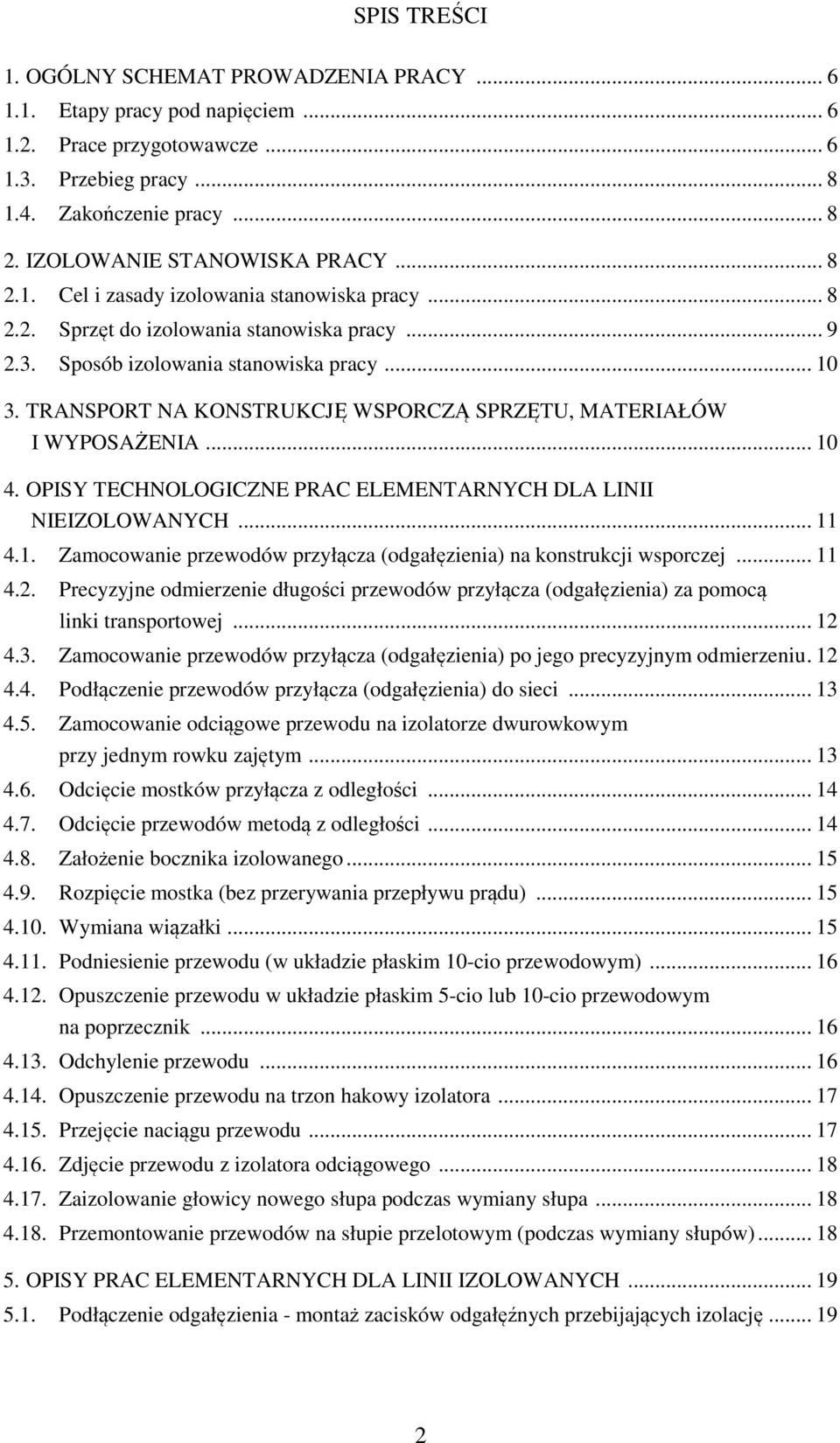

20 SPIS TREŚCI. OGÓLNY SCHEMT PROWDZENI PRCY..... Etapy pracy pod napięciem Prace przygotowawcze Przebieg pracy Zakończenie pracy IZOLOWNIE STNOWISK PRCY Cel i zasady izolowania stanowiska pracy Sprzęt do izolowania stanowiska pracy Sposób izolowania stanowiska pracy TRNSPORT N KONSTRUKCJĘ WSPORCZĄ SPRZĘTU, MTERIŁÓW I WYPOSŻENI OPISY TECHNOLOGICZNE PRC ELEMENTRNYCH DL LINII NIEIZOLOWNYCH Zamocowanie przewodów przyłącza (odgałęzienia) na konstrukcji wsporczej Precyzyjne odmierzenie długości przewodów przyłącza (odgałęzienia) za pomocą linki transportowej Zamocowanie przewodów przyłącza (odgałęzienia) po jego precyzyjnym odmierzeniu Podłączenie przewodów przyłącza (odgałęzienia) do sieci Zamocowanie odciągowe przewodu na izolatorze dwurowkowym przy jednym rowku zajętym Odcięcie mostków przyłącza z odległości Odcięcie przewodów metodą z odległości Założenie bocznika izolowanego Rozpięcie mostka (bez przerywania przepływu prądu) Wymiana wiązałki Podniesienie przewodu (w układzie płaskim 0-cio przewodowym) Opuszczenie przewodu w układzie płaskim 5-cio lub 0-cio przewodowym na poprzecznik Odchylenie przewodu Opuszczenie przewodu na trzon hakowy izolatora Przejęcie naciągu przewodu Zdjęcie przewodu z izolatora odciągowego Zaizolowanie głowicy nowego słupa podczas wymiany słupa Przemontowanie przewodów na słupie przelotowym (podczas wymiany słupów) OPISY PRC ELEMENTRNYCH DL LINII IZOLOWNYCH Podłączenie odgałęzienia - montaż zacisków odgałęźnych przebijających izolację
21 5.2. Odłączenie odgałęzienia - demontaż zacisków odgałęźnych przebijających izolację Naprawa izolacji przewodu w wiązce Założenie klina rozdzielającego Przejęcie naciągu przewodu Przejęcie ciężaru przewodów Sprawdzenie stanu izolacji i braku obciążenia podłączanej linii lub przyłącza Sprawdzenie stanu obciążenia odłączanej linii lub przyłącza Identyfikacja przewodów przyłącza Zamocowanie przewodów izolowanych przyłącza na konstrukcji wsporczej Podłączenie wiązki przewodów przyłącza do sieci nieizolowanej za pomocą zacisków SL Podłączenie wiązki przewodów przyłącza do sieci nieizolowanej za pomocą zacisków odgałęźnych ZO/ Odłączenie wiązki przewodów izolowanych od sieci nieizolowanej Podłączenie wiązki przewodów izolowanych do linii z przewodami izolowanymi Zamontowanie gniazda bezpiecznikowego izolowanego na przewodzie izolowanym oświetlenia ulicznego Odłączenie wiązki przewodów izolowanych od sieci wykonanej wiązką przewodów izolowanych Przejęcie naciągu wiązki przewodów izolowanych Podłączenie rozłącznika bezpiecznikowego słupowego do linii wykonanej wiązką przewodów izolowanych OPISY PRC ELEMENTRNYCH DL ZŁĄCZY KBLOWYCH Czyszczenie i konserwacja urządzeń rozdzielczych Konserwacja elementów konstrukcyjnych urządzeń rozdzielczych Konserwacja połączeń rozłącznych Pomiar temperatury torów prądowych Pomiary napięć, obciążeń i rezystancji uziemień Wprowadzenie kabla lub przewodów do urządzenia rozdzielczego Układanie kabli lub przewodów w kanałach z kablami pod napięciem Przygotowanie kabla lub przewodów do podłączenia nie wymagającego użycia końcówek kablowych Przygotowanie kabla lub przewodów do podłączenia z użyciem końcówek kablowych Dokręcanie śrubowych zestyków torów prądowych Wymiana połączeń śrubowych torów prądowych Wkładanie bezpieczników mocy do podstaw bezpiecznikowych Wyjmowanie bezpieczników z podstaw Zakładanie sprężyn dociskowych styków podstaw bezpiecznikowych Konserwacja łączników
22 .. Wymiana końcówki kabla lub przewodu przyłączonego do rozdzielnicy pod napięciem Podłączenie kabla lub przewodów bez napięcia do podstaw bezpiecznikowych będących pod napięciem Podłączenie kabla lub przewodów będących pod napięciem do podstaw bezpiecznikowych będących pod napięciem Podłączenie kabla lub przewodów bez napięcia do łącznika będącego pod napięciem Podłączenie kabla lub przewodów pod napięciem do łącznika będącego pod napięciem Podłączenie kabla lub przewodów bez napięcia do szyn będących pod napięciem Odłączenie kabla lub przewodów od podstaw bezpiecznikowych Odłączenie kabla lub przewodów zasilanego drugostronnie od podstaw bezpiecznikowych Odłączenie kabla lub przewodów od łącznika będącego pod napięciem Odłączenie przewodów lub kabla zasilanego drugostronnie od łącznika będącego pod napięciem Odłączenie kabla lub przewodów od szyn pod napięciem Demontaż jednofazowej podstawy bezpieczników mocy Montaż jednofazowej podstawy bezpieczników mocy Demontaż trójfazowej podstawy bezpieczników mocy Montaż trójfazowej podstawy bezpieczników mocy Montaż trójfazowej listwy rozłącznikowej lub bezpiecznikowej Podłączenie kabla lub przewodów do trójfazowej listwy rozłącznikowej lub bezpiecznikowej Odłączenie kabla lub przewodów od trójfazowej listwy rozłącznikowej lub bezpiecznikowej Demontaż trójfazowej listwy rozłącznikowej lub bezpiecznikowej KRTY TECHNOLOGICZNE DO PRC POD NPIĘCIEM N LINICH NPOWIETRZNYCH Z PRZEWODMI NIEIZOLOWNYMI KRTY TECHNOLOGICZNE DO PRC POD NPIĘCIEM N LINICH IZOLOWNYCH KRTY TECHNOLOGICZNE DO PRC POD NPIĘCIEM N LINICH NIEIZOLOWNYCH Z PODNOŚNIK NIEIZOLOWNEGO KRTY TECHNOLOGICZNE DO PRC POD NPIĘCIEM W ZŁĄCZCH KBLOWYCH
23 . OGÓLNY SCHEMT PROWDZENI PRCY... Etapy pracy pod napięciem. Każda technologia ma zakres czynności określony trzema etapami: I - Prace przygotowawcze, zakończone dopuszczeniem do pracy. II - Przebieg pracy, zakończony realizacją zadania technologicznego. III - Zakończenie pracy, zakończone likwidacją miejsca pracy. Etapy: prace przygotowawcze i zakończenie pracy są jednolite dla różnych technologii. Przebieg pracy jest charakterystyczny dla każdej technologii, choć czynności powtarzające się w różnych technologiach są wyróżnione w formie tzw. prac elementarnych..2. Prace przygotowawcze. W ramach prac przygotowawczych należy wykonać: a) Rozeznanie miejsca pracy. Rozeznanie miejsca pracy wykonywane jest przez kierującego zespołem, przy współudziale członków zespołu i powinno obejmować: * Zidentyfikowanie miejsca pracy, zgodnie z otrzymanym poleceniem i dokumentacją techniczną. * Zaznajomienie się z warunkami ruchu urządzenia, na którym będzie prowadzona praca: kierunek i miejsce zasilania, osprzęt łączeniowy, odbiorcy, identyfikacja przewodów, podłączana instalacja odbiorcza - jej poprawność wykonania i identyfikacja przewodów. * Rozpoznanie stanu technicznego urządzenia, na którym będzie wykonywana praca, w tym: stan konstrukcji wsporczych i podpór, stan izolatorów i zawieszenia przewodów oraz stan przewodów. * Rozeznanie najbliższego otoczenia miejsca pracy pod kątem utrudnień i zagrożeń, które mogą wystąpić podczas pracy oraz rozeznanie innych urządzeń elektroenergetycznych krzyżujących obiekt, na którym ma być wykonywana praca lub będących w pobliżu miejsca pracy. 5
24 Rozeznania miejsca pracy kończy analiza i weryfikacja warunków i możliwości wykonania pracy pod napięciem zgodnie z poleceniem oraz decyzja o jej podjęciu. b) Prace wstępne * Usytuowanie pojazdów. * Sprawdzenie łączności. * Uzyskanie zgody koordynującego na przygotowanie miejsca pracy i dopuszczenie brygady do pracy pod napięciem. c) Podział zadań do wykonania. Podział zadań do wykonania prowadzi kierujący zespołem w obecności całej brygady. Celem tego jest określenie obowiązków każdego członka brygady w czasie trwania pracy. Podział zadań powinien obejmować: * Określenie zadań dla członków brygady, kierowców i operatorów urządzeń pomocniczych. * Szczegółowe omówienie wykonania poszczególnych etapów pracy i jej elementów. * Określenie zasad współdziałania przy wykonywaniu pracy. * Sprawdzenie, czy wszyscy członkowie brygady jednoznacznie zrozumieli swoje zadanie. d) Przygotowanie miejsca pracy pod napięciem. Przygotowanie miejsca pracy obejmuje: * Oznaczenie miejsca pracy. * Sprawdzenie i przygotowanie sprzętu ogólnego i osobistego (wg Kart Technicznych). * Przygotowanie odpowiedniego zestawu materiałów, narzędzi i sprzętu - zgodnie z technologią. e) Dopuszczenie do pracy. Po rozdzieleniu zadań i przygotowaniu miejsca pracy kierujący zespołem powiadamia koordynującego o rozpoczęciu pracy i dopuszcza brygadę do wykonywania robót, zgodnie z poleceniem.
25 .3. Przebieg pracy. Przebieg pracy obejmuje: a) Zaizolowanie stanowiska pracy, gdy praca wykonywana jest metodą w kontakcie. b) Sprawdzenie poprawności zaizolowania stanowiska pracy gdy praca wykonywana jest metodą w kontakcie. c) Wykonanie kolejnych czynności zgodnie z technologią opisaną na kartach technologicznych dla zadań przewidzianych w poleceniu..4. Zakończenie pracy. Zakończenie pracy obejmuje: a) Sprawdzenie poprawności wykonania pracy. b) Rozizolowanie stanowiska pracy w przypadku pracy metodą w kontakcie. c) Składanie, czyszczenie oraz konserwacja sprzętu i narzędzi. d) Zdjęcie oznaczeń miejsca pracy. e) powiadomienie koordynującego o zakończeniu pracy. 2. IZOLOWNIE STNOWISK PRCY. 2.. Cel i zasady izolowania stanowiska pracy Celem izolowania stanowiska pracy jest zapewnienie bezpiecznego i swobodnego wykonywania czynności na urządzeniu pozostającym pod napięciem lub sąsiadującym z innym urządzeniem znajdującym się pod napięciem. Izolowanie stanowiska pracy ma również zabezpieczyć wszystkie elementy urządzenia, na którym odbywa się praca przed przypadkowym zwarciem Zasady izolowania stanowiska pracy: a) Wszystkie części urządzenia o potencjale różnym od potencjału montera, do których może się on zbliżyć podczas wykonywania pracy na odległość mniejszą od minimalnej odległości zbliżenia (D = 0,35 m), powinny być zaizolowane. 7
26 Usytuowane dalej - niż określone powyżej - elementy urządzeń o potencjale różnym od potencjału montera, na których praca nie będzie wykonywana, a istnieje możliwość zetknięcia się z nimi podczas wykonywania robót, powinny być odgrodzone ekranami izolacyjnymi. b) Zaizolowane powinny być również wszystkie części urządzenia będące pod napięciem, które w czasie pracy będą przemieszczane, lub między które będą wprowadzane przedmioty przewodzące (np. osprzęt, narzędzia nieizolowane, sprzęt pomocniczy itp.). Przy pracy w złączach kablowych ze względu na małe odstępy konstrukcyjne pomiędzy częściami urządzenia o różnych potencjałach należy je izolować oddzielnie. Wyjątkiem są te części urządzenia o różnych potencjałach, które są sztywno zamocowane, podczas pracy nie będą przemieszczane, a ich konstrukcja uniemożliwia powstanie zwarcia. c) Izolowanie stanowiska pracy może być realizowane z trzonu słupa, drabin lub podnośnika. Przed rozpoczęciem pracy należy zaizolować kosz podnośnika od strony przewodów (elementów pod napięciem), za pomocą płachty izolacyjnej. Sposób zaizolowania stanowiska pracy musi umożliwiać miejscowe rozizolowanie dla wykonania czynności przewidzianych w technologii Sprzęt do izolowania stanowiska pracy. Do izolowania stanowiska pracy służą: a) Osłony na przewody - wykonane z materiału izolacyjnego elastycznego lub sztywnego o różnych długościach. Osłony na przewody mogą być przedłużane oraz łączone z innymi rodzajami osłon, dostosowanymi do siebie. b) Osłony na izolatory - wykonane z materiału izolacyjnego elastycznego lub sztywnego, przewidziane do różnych typów i rodzajów izolatorów i trzonów. Osłony na izolatory można łączyć z innymi typami osłon (na przewody, ekrany itp.). c) Ekrany izolacyjne - wykonane z materiałów izolacyjnych sztywnych i elastycznych, przystosowane do mocowania ich na elementach konstrukcyjnych i przewodach (służą do izolowania elementów konstrukcyjnych urządzeń lub odgradzania części urządzenia). 8
27 d) Taśmy izolacyjne - przeznaczone do izolowania elementów konstrukcyjnych nie dających osłonić się innymi środkami. e) Osłony izolacyjne na końcówki przewodów - przeznaczone do izolowania przygotowanych do podłączenia końcówek przewodów. f) Klamerki - wykonane z materiału nieprzewodzącego, przeznaczone do zamocowania i unieruchomienia osłon izolacyjnych różnych typów. g) Przy pracy w złączach osłony izolacyjne na osprzęt złączy i jego elementy Sposób izolowania stanowiska pracy. Izolowanie stanowiska pracy powinno przebiegać w następującej kolejności: a) Transport na konstrukcję, poniżej przewodów, zestawu materiałów izolacyjnych, przygotowanie ich w koszu podnośnika lub w pobliżu miejsca pracy. b) Zakładanie przy użyciu rękawic izolacyjnych osłon na części będące pod napięciem i izolatory, począwszy od elementów znajdujących się najbliżej pracownika. UWG: Pełne zaizolowanie najbliższych elementów pozwala monterowi na zbliżenie się do nich (do zetknięcia z osłoną) i następnie swobodne izolowanie kolejnych, dalej położonych części. c) Sprawdzenie poprawności zaizolowania i umocowania wszystkich elementów izolacyjnych. d) Zgłoszenie zaizolowania miejsca pracy Kierującemu zespołem. 3. TRNSPORT N KONSTRUKCJĘ WSPORCZĄ SPRZĘTU, MTERIŁÓW I WYPOSŻENI. Transport na konstrukcję wsporczą narzędzi, wyposażenia i materiałów musi być realizowany za pomocą zestawu transportowego (blok z hakiem, lina i hak transportowy). Zabrania się podawania wyposażenia w inny sposób (np. przez podrzucanie). Gdy transportowany przedmiot wprowadzany jest między zaizolowane przewody, jego droga musi być kontrolowana przez liny manewrowe: 9
28 - Transport osłon izolacyjnych oraz narzędzi i materiałów o niewielkich gabarytach odbywa się w workach transportowych. - Transport wyposażenia o większych gabarytach np. drążków, realizowany jest za pomocą liny w sposób gwarantujący przemieszczanie się obydwu końców transportowanego przedmiotu po drodze kontrolowanej przez pracownika. - Transport przedmiotów, osprzętu, o dużej masie, powinien być realizowany w sposób umożliwiający dostarczenie ich do miejsca przeznaczenia w pozycji takiej, w jakiej będą montowane (tak, by pracownicy na konstrukcji wsporczej nie musieli używać siły do ich montażu). - Transport przedmiotów przewodzących o dużych gabarytach powinien się odbywać po uprzednim ich zaizolowaniu, lub zaizolowaniu części urządzenia znajdujących się pod napięciem, w pobliżu których będzie się odbywał transport. UWG: Gdy nie ma części konstrukcyjnych, na których można zawiesić hak bloku transportowego, nad miejscem przeznaczenia transportowanych części należy założyć opaskę pomocniczą lub uniwersalną z kółkami. 4. OPISY TECHNOLOGICZNE PRC ELEMENTRNYCH DL LINII NIEI- ZOLOWNYCH. Prace elementarne (PE) są to podstawowe czynności powtarzające się w różnych technologiach pracy pod napięciem. 4.. Zamocowanie przewodów przyłącza (odgałęzienia) na konstrukcji wsporczej. W celu wykonania pracy należy: - Odmierzyć w przybliżeniu długość przewodów przyłącza. - Zaizolować każdy z leżących na ziemi przewodów przyłącza osłoną i koszulką izolacyjną, a za osłoną zamocować uchwyt do napinania przewodów z wielokrążkiem lub, dla przęseł krótkich, tylko blokiem i liną transportową. - Przenieść wielokrążek lub blok transportowy na konstrukcję wsporczą i zaczepić hak wielokrążka lub bloku liny transportowej na trzonie izolatora, na którym będzie zamocowany przewód. 0
29 - Naprężyć przewód przyłącza liną wielokrążka lub transportową (z ziemi). - Odmierzyć na przewodzie miejsce zamocowania uchwytu pętlicowego i przesunąć do niego połączenie osłony i koszulki izolacyjnej, następnie rozsunąć je na szerokość zezwalającą na owinięcie przewodu (ukształtowanie pętli) wokół izolatora i założenie uchwytu pętlicowego. - Założyć przewód na izolator i dokręcić uchwyt pętlicowy. - Zwolnić naciąg wielokrążka, drążkiem uniwersalnym lub ręką, zdjąć uchwyt do napinania przewodów i opuścić go na ziemię wraz z wielokrążkiem za pomocą liny transportowej. - Powyższe czynności powtórzyć dla pozostałych przewodów Precyzyjne odmierzenie długości przewodów przyłącza odgałęzienia za pomocą linki transportowej. - Zamocować na przewodzie przyłącza, w odległości ok. 3 m od słupa, uchwyt do napinania przewodów. Do uchwytu przywiązać linę transportową tak, by pozostał wolny koniec o długości co najmniej 3 m. - Zawiesić hak bloku transportowego na trzonie izolatora, do którego będzie montowany mierzony przewód. - Wciągnąć liną transportową odmierzany przewód oraz dokonać jego właściwego naprężenia. Wolnym końcem liny transportowej wykonać pętlę na izolatorze i zaznaczyć ją lub spiąć za pomocą klamerek. UWG: Miejsce założenia uchwytu do napinania przewodów musi gwarantować, że odmierzany przewód nie zbliży się do przewodów linii. - Opuścić przewód na ziemię i uformować na nim pętlę w miejscu oznaczonym na wolnym końcu liny transportowej. Przy starannie odmierzonej długości przewodu można także założyć na pętli uchwyt pętlicowy bez jego zaciskania.
30 4.3. Zamocowanie przewodów przyłącza odgałęzienia po jego precyzyjnym odmierzeniu. - Zaizolować przewód przyłącza z uformowaną pętlą i wstępnie założonym uchwytem pętlicowym. Wolny koniec przewodu izolujemy koszulką izolacyjną, przewód za uchwytem osłoną typu S lub Ω o długości m, pętlę wraz z uchwytem za pomocą płachetki. - Zamocować na przewodzie za osłoną uchwyt do napinania przewodów z wielokrążkiem lub, dla przęseł krótkich, z blokiem i liną transportową. - Wciągnąć wielokrążek i założyć jego hak na trzonie izolatora, do którego mocowany będzie przewód lub przełożyć hak bloku transportowego na ten trzon. - Przejąć naciąg przewodu za pomocą wielokrążka lub zestawu transportowego. - Założyć pętlę przewodu na izolator, ostatecznie ją uformować i zacisnąć uchwyt pętlicowy na przewodzie. - Zaizolować przewód przyłącza na izolatorze za pomocą płachetki Podłączenie przewodów przyłącza (odgałęzienia) do sieci. W czasie podłączania przyłącze powinno być nieobciążone. W pierwszej kolejności należy podłączyć przewód neutralny (zerowy), a następnie fazowe, zaczynając od przewodu najbardziej oddalonego od montera. Przed wykonaniem podłączenia stałego przewody łączy się prowizorycznie bocznikiem izolowanym wg PE 4.8. mocując najpierw zacisk na przewodzie linii, a następnie na przewodzie przyłącza. W celu podłączenia przewodów należy: - Odmierzyć długość przewodu konieczną do wykonania mostka, a naddatek przewodu odciąć. - Odizolować odcinek mostka zezwalający na zamocowanie go w zacisku odgałęźnym. - Odsunąć osłonę izolacyjną na przewodzie linii na odległość zezwalającą na założenie zacisku odgałęźnego. - Połączyć przygotowany mostek z przewodem linii zaciskiem odgałęźnym. - Zaizolować wykonane połączenie taśmą izolacyjną lub płachetką. 2
