1 Instrukcja obsługi PL Płyta gazowa EHT 60435

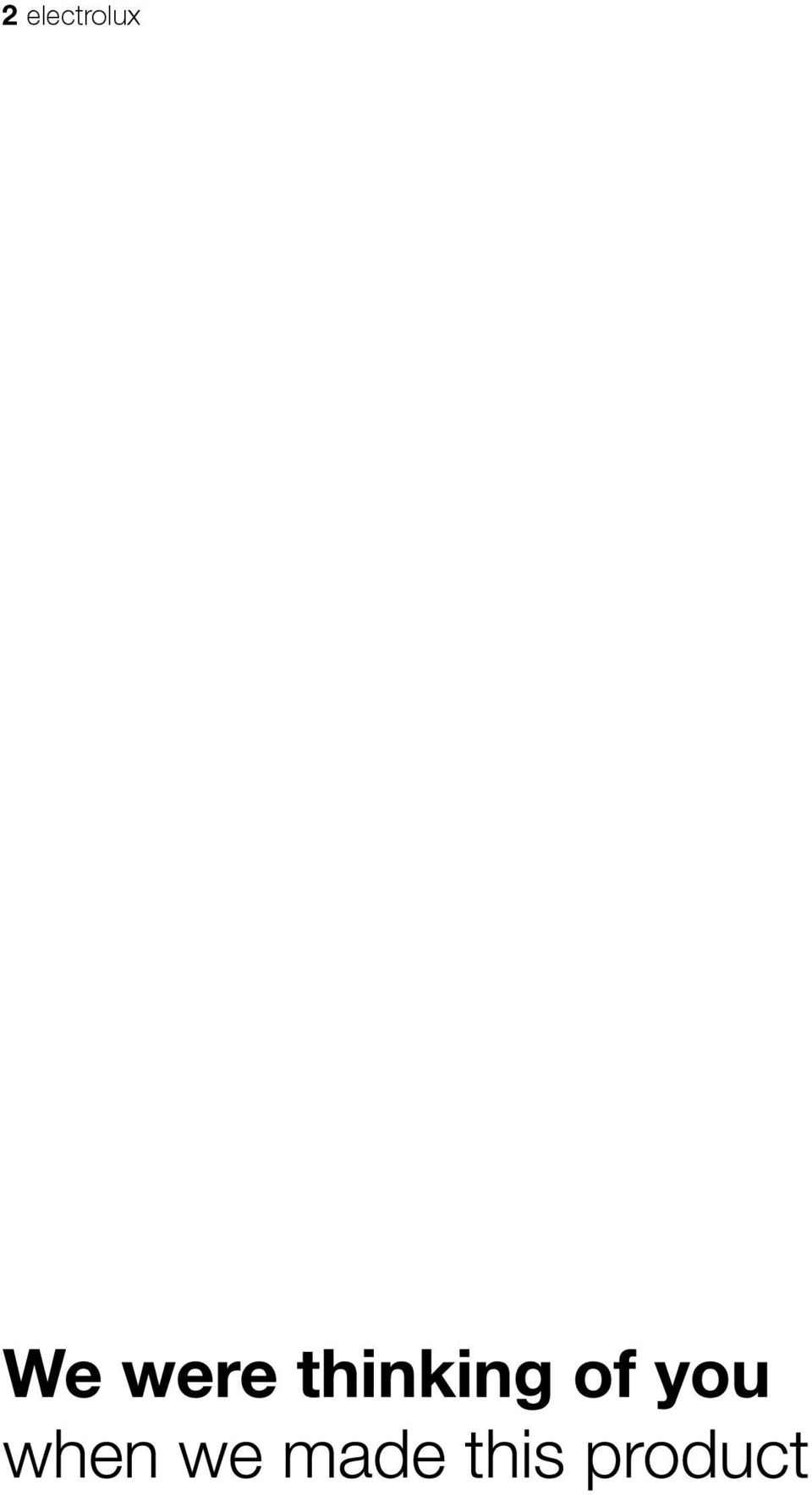

2 2 electrolux

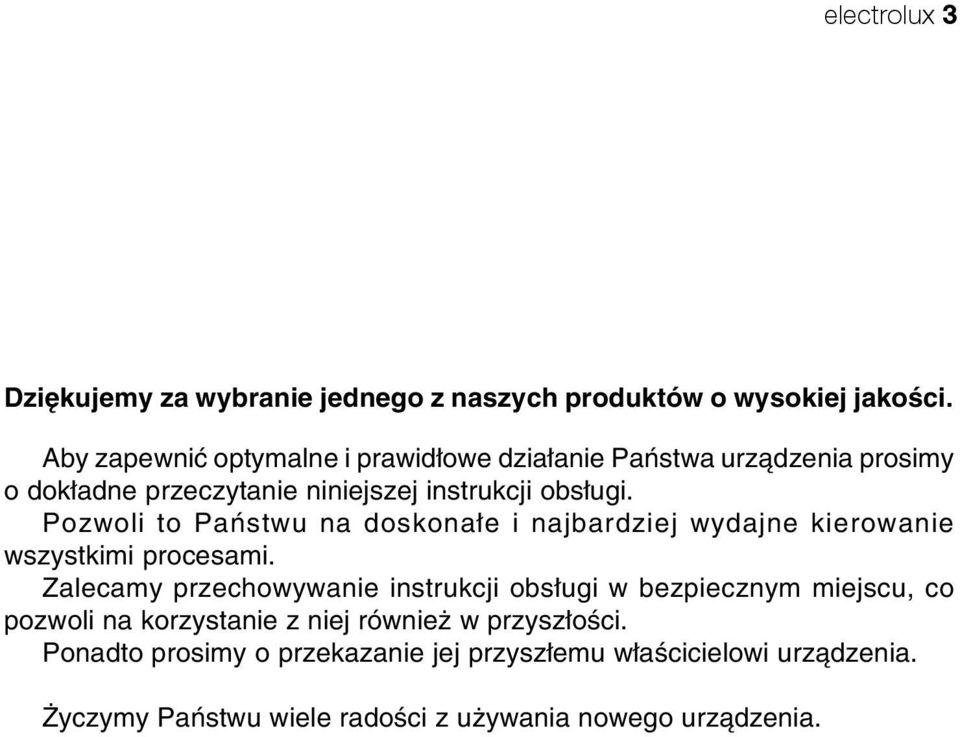

3 electrolux 3 Dziękujemy za wybranie jednego z naszych produktów o wysokiej jakości. Aby zapewnić optymalne i prawidłowe działanie Państwa urządzenia prosimy o dokładne przeczytanie niniejszej instrukcji obsługi. Pozwoli to Państwu na doskonałe i najbardziej wydajne kierowanie wszystkimi procesami. Zalecamy przechowywanie instrukcji obsługi w bezpiecznym miejscu, co pozwoli na korzystanie z niej również w przyszłości. Ponadto prosimy o przekazanie jej przyszłemu właścicielowi urządzenia. Życzymy Państwu wiele radości z używania nowego urządzenia.

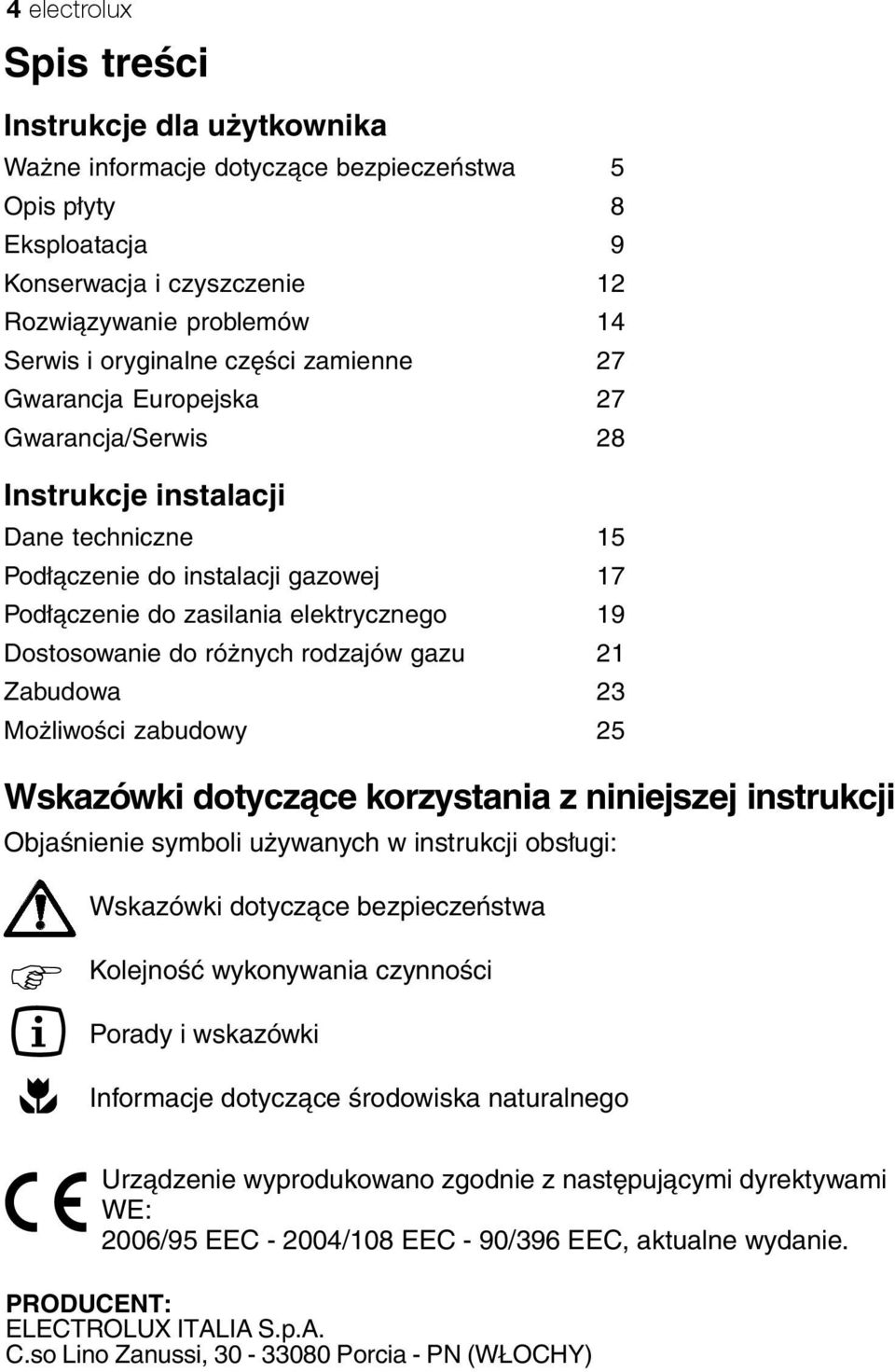

4 4 electrolux Spis treści Instrukcje dla użytkownika Ważne informacje dotyczące bezpieczeństwa 5 Opis płyty 8 Eksploatacja 9 Konserwacja i czyszczenie 12 Rozwiązywanie problemów 14 Serwis i oryginalne części zamienne 27 Gwarancja Europejska 27 Gwarancja/Serwis 28 Instrukcje instalacji Dane techniczne 15 Podłączenie do instalacji gazowej 17 Podłączenie do zasilania elektrycznego 19 Dostosowanie do różnych rodzajów gazu 21 Zabudowa 23 Możliwości zabudowy 25 Wskazówki dotyczące korzystania z niniejszej instrukcji Objaśnienie symboli używanych w instrukcji obsługi: Wskazówki dotyczące bezpieczeństwa Kolejność wykonywania czynności Porady i wskazówki Informacje dotyczące środowiska naturalnego Urządzenie wyprodukowano zgodnie z następującymi dyrektywami WE: 2006/95 EEC /108 EEC - 90/396 EEC, aktualne wydanie. PRODUCENT: ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, Porcia - PN (WŁOCHY)

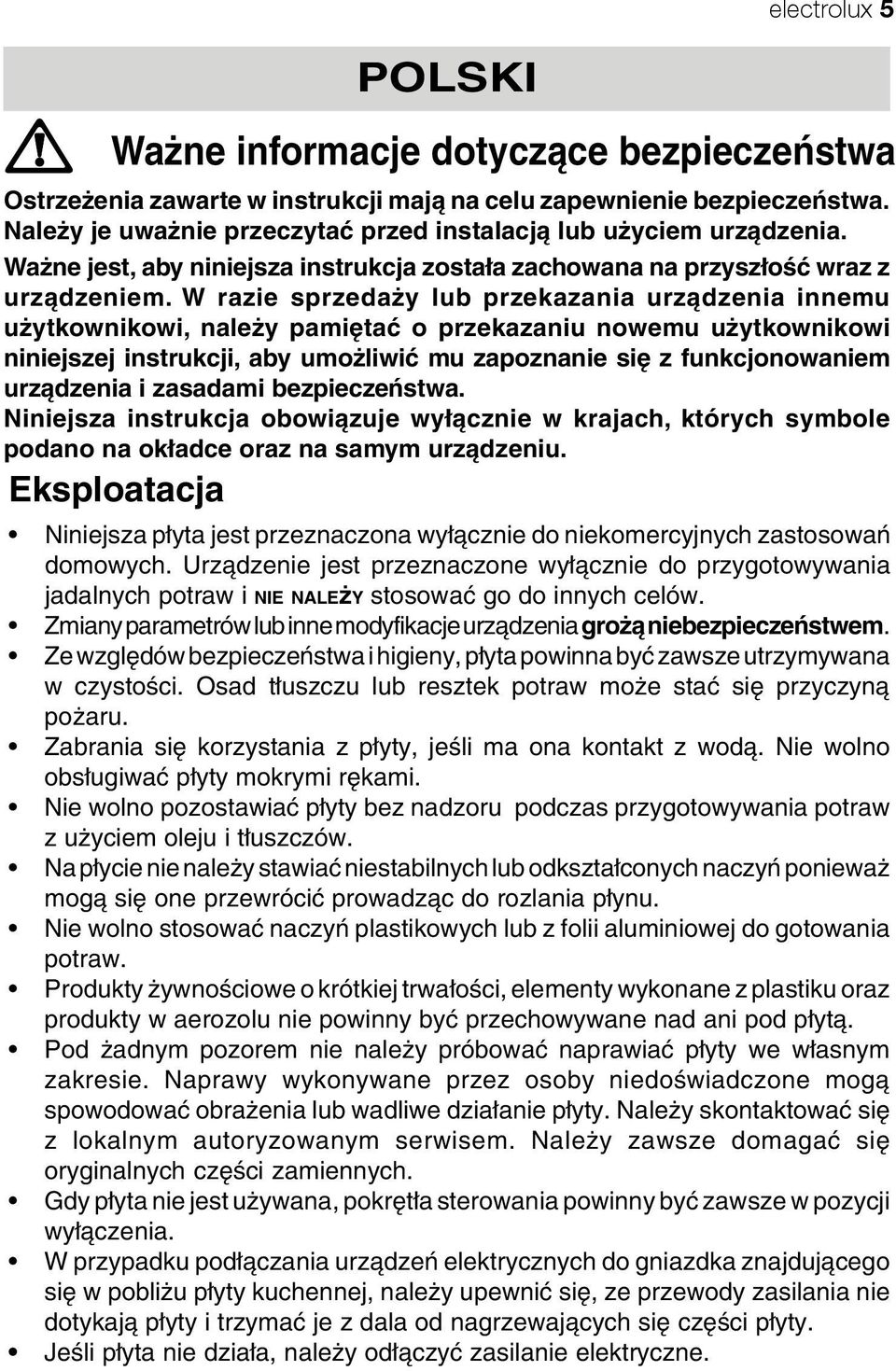

5 electrolux 5 Eksploatacja POLSKI Ważne informacje dotyczące bezpieczeństwa Ostrzeżenia zawarte w instrukcji mają na celu zapewnienie bezpieczeństwa. Należy je uważnie przeczytać przed instalacją lub użyciem urządzenia. Ważne jest, aby niniejsza instrukcja została zachowana na przyszłość wraz z urządzeniem. W razie sprzedaży lub przekazania urządzenia innemu użytkownikowi, należy pamiętać o przekazaniu nowemu użytkownikowi niniejszej instrukcji, aby umożliwić mu zapoznanie się z funkcjonowaniem urządzenia i zasadami bezpieczeństwa. Niniejsza instrukcja obowiązuje wyłącznie w krajach, których symbole podano na okładce oraz na samym urządzeniu. Niniejsza płyta jest przeznaczona wyłącznie do niekomercyjnych zastosowań domowych. Urządzenie jest przeznaczone wyłącznie do przygotowywania jadalnych potraw i NIE NALEżY stosować go do innych celów. Zmiany parametrów lub inne modyfikacje urządzenia grożą niebezpieczeństwem. Ze względów bezpieczeństwa i higieny, płyta powinna być zawsze utrzymywana w czystości. Osad tłuszczu lub resztek potraw może stać się przyczyną pożaru. Zabrania się korzystania z płyty, jeśli ma ona kontakt z wodą. Nie wolno obsługiwać płyty mokrymi rękami. Nie wolno pozostawiać płyty bez nadzoru podczas przygotowywania potraw z użyciem oleju i tłuszczów. Na płycie nie należy stawiać niestabilnych lub odkształconych naczyń ponieważ mogą się one przewrócić prowadząc do rozlania płynu. Nie wolno stosować naczyń plastikowych lub z folii aluminiowej do gotowania potraw. Produkty żywnościowe o krótkiej trwałości, elementy wykonane z plastiku oraz produkty w aerozolu nie powinny być przechowywane nad ani pod płytą. Pod żadnym pozorem nie należy próbować naprawiać płyty we własnym zakresie. Naprawy wykonywane przez osoby niedoświadczone mogą spowodować obrażenia lub wadliwe działanie płyty. Należy skontaktować się z lokalnym autoryzowanym serwisem. Należy zawsze domagać się oryginalnych części zamiennych. Gdy płyta nie jest używana, pokrętła sterowania powinny być zawsze w pozycji wyłączenia. W przypadku podłączania urządzeń elektrycznych do gniazdka znajdującego się w pobliżu płyty kuchennej, należy upewnić się, ze przewody zasilania nie dotykają płyty i trzymać je z dala od nagrzewających się części płyty. Jeśli płyta nie działa, należy odłączyć zasilanie elektryczne.

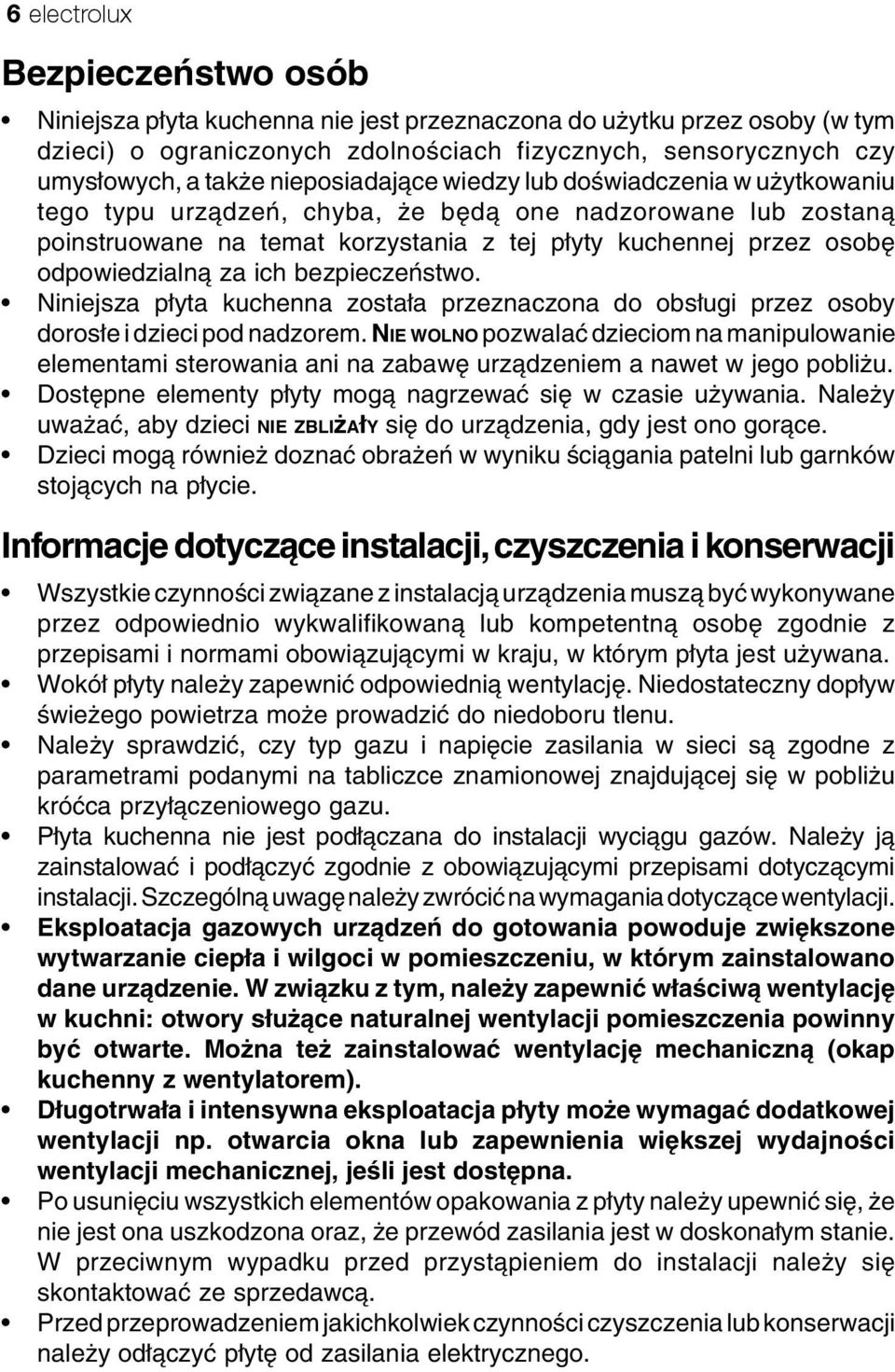

6 6 electrolux Bezpieczeństwo osób Niniejsza płyta kuchenna nie jest przeznaczona do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tej płyty kuchennej przez osobę odpowiedzialną za ich bezpieczeństwo. Niniejsza płyta kuchenna została przeznaczona do obsługi przez osoby dorosłe i dzieci pod nadzorem. NIE WOLNO pozwalać dzieciom na manipulowanie elementami sterowania ani na zabawę urządzeniem a nawet w jego pobliżu. Dostępne elementy płyty mogą nagrzewać się w czasie używania. Należy uważać, aby dzieci NIE ZBLIżAłY się do urządzenia, gdy jest ono gorące. Dzieci mogą również doznać obrażeń w wyniku ściągania patelni lub garnków stojących na płycie. Informacje dotyczące instalacji, czyszczenia i konserwacji Wszystkie czynności związane z instalacją urządzenia muszą być wykonywane przez odpowiednio wykwalifikowaną lub kompetentną osobę zgodnie z przepisami i normami obowiązującymi w kraju, w którym płyta jest używana. Wokół płyty należy zapewnić odpowiednią wentylację. Niedostateczny dopływ świeżego powietrza może prowadzić do niedoboru tlenu. Należy sprawdzić, czy typ gazu i napięcie zasilania w sieci są zgodne z parametrami podanymi na tabliczce znamionowej znajdującej się w pobliżu króćca przyłączeniowego gazu. Płyta kuchenna nie jest podłączana do instalacji wyciągu gazów. Należy ją zainstalować i podłączyć zgodnie z obowiązującymi przepisami dotyczącymi instalacji. Szczególną uwagę należy zwrócić na wymagania dotyczące wentylacji. Eksploatacja gazowych urządzeń do gotowania powoduje zwiększone wytwarzanie ciepła i wilgoci w pomieszczeniu, w którym zainstalowano dane urządzenie. W związku z tym, należy zapewnić właściwą wentylację w kuchni: otwory służące naturalnej wentylacji pomieszczenia powinny być otwarte. Można też zainstalować wentylację mechaniczną (okap kuchenny z wentylatorem). Długotrwała i intensywna eksploatacja płyty może wymagać dodatkowej wentylacji np. otwarcia okna lub zapewnienia większej wydajności wentylacji mechanicznej, jeśli jest dostępna. Po usunięciu wszystkich elementów opakowania z płyty należy upewnić się, że nie jest ona uszkodzona oraz, że przewód zasilania jest w doskonałym stanie. W przeciwnym wypadku przed przystąpieniem do instalacji należy się skontaktować ze sprzedawcą. Przed przeprowadzeniem jakichkolwiek czynności czyszczenia lub konserwacji należy odłączyć płytę od zasilania elektrycznego.

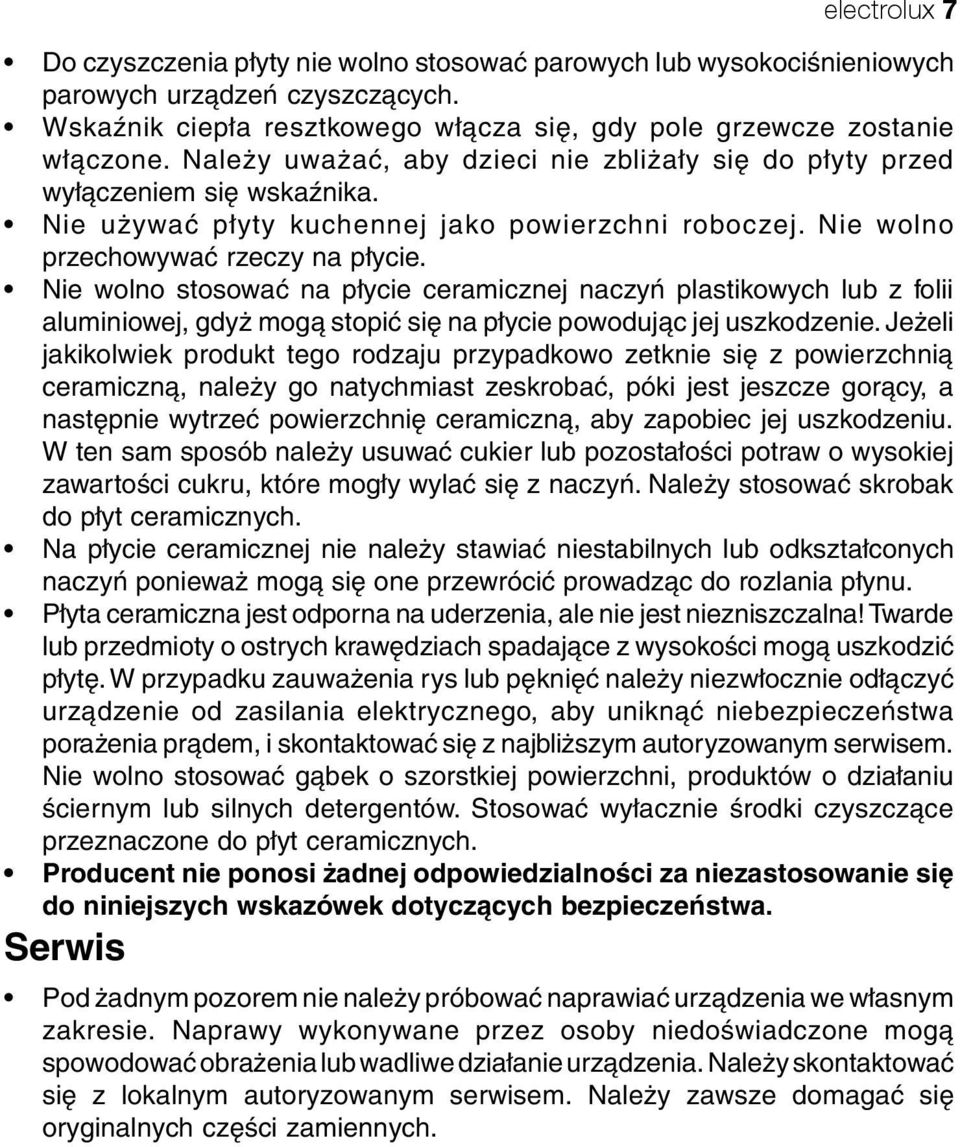

7 electrolux 7 Do czyszczenia płyty nie wolno stosować parowych lub wysokociśnieniowych parowych urządzeń czyszczących. Wskaźnik ciepła resztkowego włącza się, gdy pole grzewcze zostanie włączone. Należy uważać, aby dzieci nie zbliżały się do płyty przed wyłączeniem się wskaźnika. Nie używać płyty kuchennej jako powierzchni roboczej. Nie wolno przechowywać rzeczy na płycie. Nie wolno stosować na płycie ceramicznej naczyń plastikowych lub z folii aluminiowej, gdyż mogą stopić się na płycie powodując jej uszkodzenie. Jeżeli jakikolwiek produkt tego rodzaju przypadkowo zetknie się z powierzchnią ceramiczną, należy go natychmiast zeskrobać, póki jest jeszcze gorący, a następnie wytrzeć powierzchnię ceramiczną, aby zapobiec jej uszkodzeniu. W ten sam sposób należy usuwać cukier lub pozostałości potraw o wysokiej zawartości cukru, które mogły wylać się z naczyń. Należy stosować skrobak do płyt ceramicznych. Na płycie ceramicznej nie należy stawiać niestabilnych lub odkształconych naczyń ponieważ mogą się one przewrócić prowadząc do rozlania płynu. Płyta ceramiczna jest odporna na uderzenia, ale nie jest niezniszczalna! Twarde lub przedmioty o ostrych krawędziach spadające z wysokości mogą uszkodzić płytę. W przypadku zauważenia rys lub pęknięć należy niezwłocznie odłączyć urządzenie od zasilania elektrycznego, aby uniknąć niebezpieczeństwa porażenia prądem, i skontaktować się z najbliższym autoryzowanym serwisem. Nie wolno stosować gąbek o szorstkiej powierzchni, produktów o działaniu ściernym lub silnych detergentów. Stosować wyłacznie środki czyszczące przeznaczone do płyt ceramicznych. Producent nie ponosi żadnej odpowiedzialności za niezastosowanie się do niniejszych wskazówek dotyczących bezpieczeństwa. Serwis Pod żadnym pozorem nie należy próbować naprawiać urządzenia we własnym zakresie. Naprawy wykonywane przez osoby niedoświadczone mogą spowodować obrażenia lub wadliwe działanie urządzenia. Należy skontaktować się z lokalnym autoryzowanym serwisem. Należy zawsze domagać się oryginalnych części zamiennych.

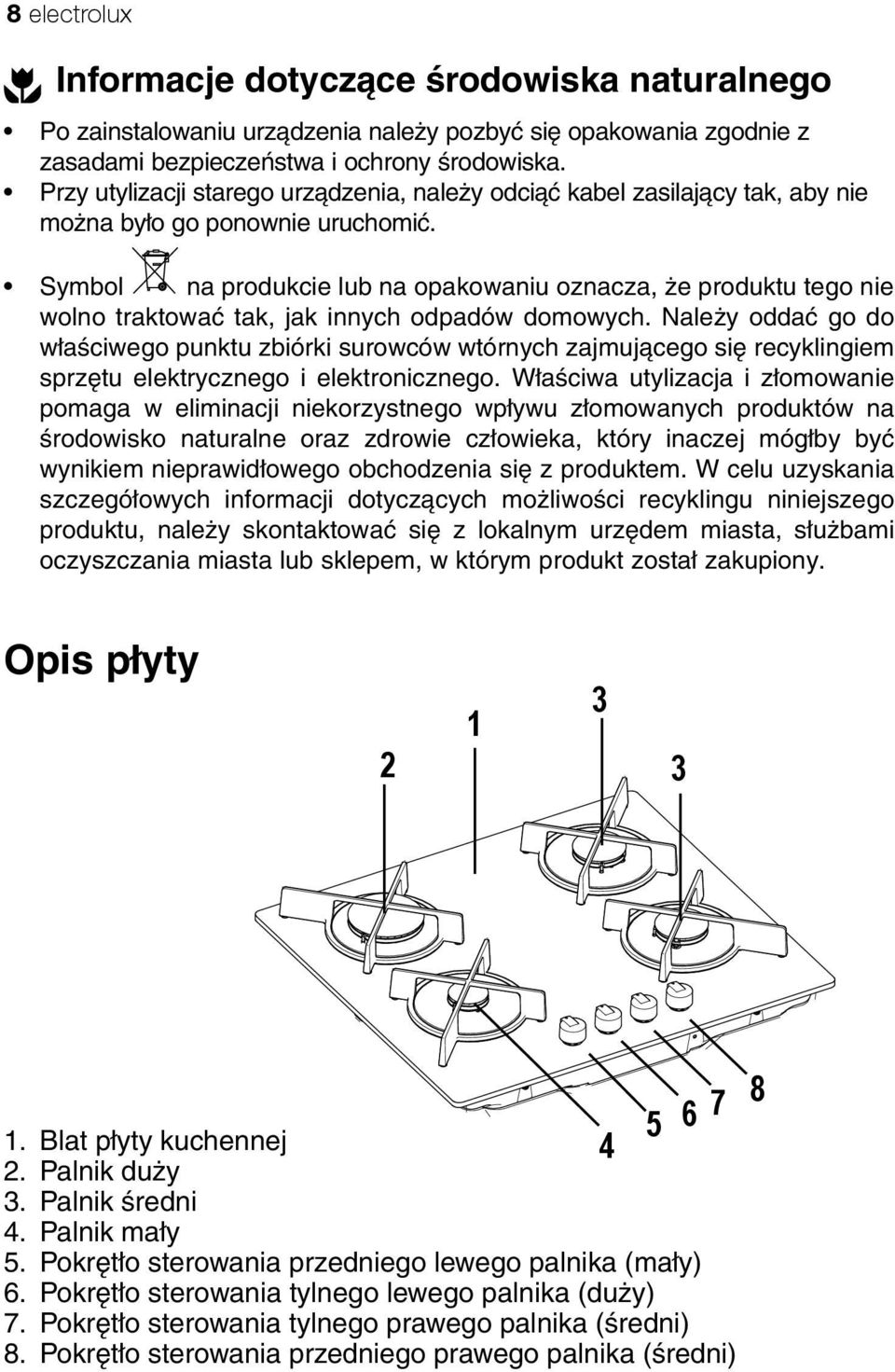

8 8 electrolux Informacje dotyczące środowiska naturalnego Po zainstalowaniu urządzenia należy pozbyć się opakowania zgodnie z zasadami bezpieczeństwa i ochrony środowiska. Przy utylizacji starego urządzenia, należy odciąć kabel zasilający tak, aby nie można było go ponownie uruchomić. Symbol na produkcie lub na opakowaniu oznacza, że produktu tego nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu zbiórki surowców wtórnych zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie człowieka, który inaczej mógłby być wynikiem nieprawidłowego obchodzenia się z produktem. W celu uzyskania szczegółowych informacji dotyczących możliwości recyklingu niniejszego produktu, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony. Opis płyty Blat płyty kuchennej 2. Palnik duży 3. Palnik średni 4. Palnik mały 5. Pokrętło sterowania przedniego lewego palnika (mały) 6. Pokrętło sterowania tylnego lewego palnika (duży) 7. Pokrętło sterowania tylnego prawego palnika (średni) 8. Pokrętło sterowania przedniego prawego palnika (średni)

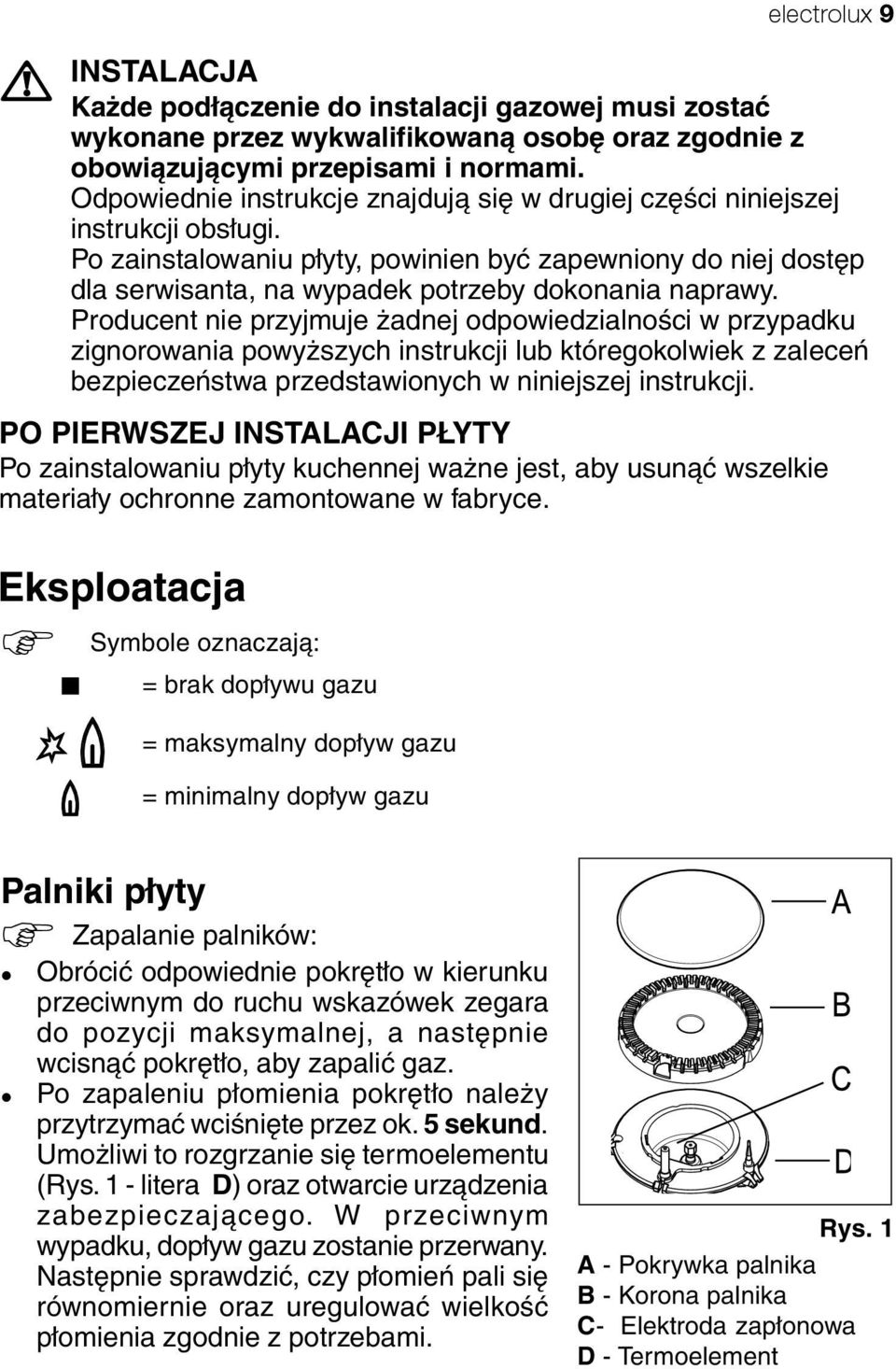

9 Eksploatacja electrolux 9 INSTALACJA Każde podłączenie do instalacji gazowej musi zostać wykonane przez wykwalifikowaną osobę oraz zgodnie z obowiązującymi przepisami i normami. Odpowiednie instrukcje znajdują się w drugiej części niniejszej instrukcji obsługi. Po zainstalowaniu płyty, powinien być zapewniony do niej dostęp dla serwisanta, na wypadek potrzeby dokonania naprawy. Producent nie przyjmuje żadnej odpowiedzialności w przypadku zignorowania powyższych instrukcji lub któregokolwiek z zaleceń bezpieczeństwa przedstawionych w niniejszej instrukcji. PO PIERWSZEJ INSTALACJI PŁYTY Po zainstalowaniu płyty kuchennej ważne jest, aby usunąć wszelkie materiały ochronne zamontowane w fabryce. Symbole oznaczają: = brak dopływu gazu = maksymalny dopływ gazu = minimalny dopływ gazu Palniki płyty Zapalanie palników: Obrócić odpowiednie pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do pozycji maksymalnej, a następnie wcisnąć pokrętło, aby zapalić gaz. Po zapaleniu płomienia pokrętło należy przytrzymać wciśnięte przez ok. 5 sekund. Umożliwi to rozgrzanie się termoelementu (Rys. 1 - litera D) oraz otwarcie urządzenia zabezpieczającego. W przeciwnym wypadku, dopływ gazu zostanie przerwany. Następnie sprawdzić, czy płomień pali się równomiernie oraz uregulować wielkość płomienia zgodnie z potrzebami. Rys. 1 A - Pokrywka palnika B - Korona palnika C- Elektroda zapłonowa D - Termoelement

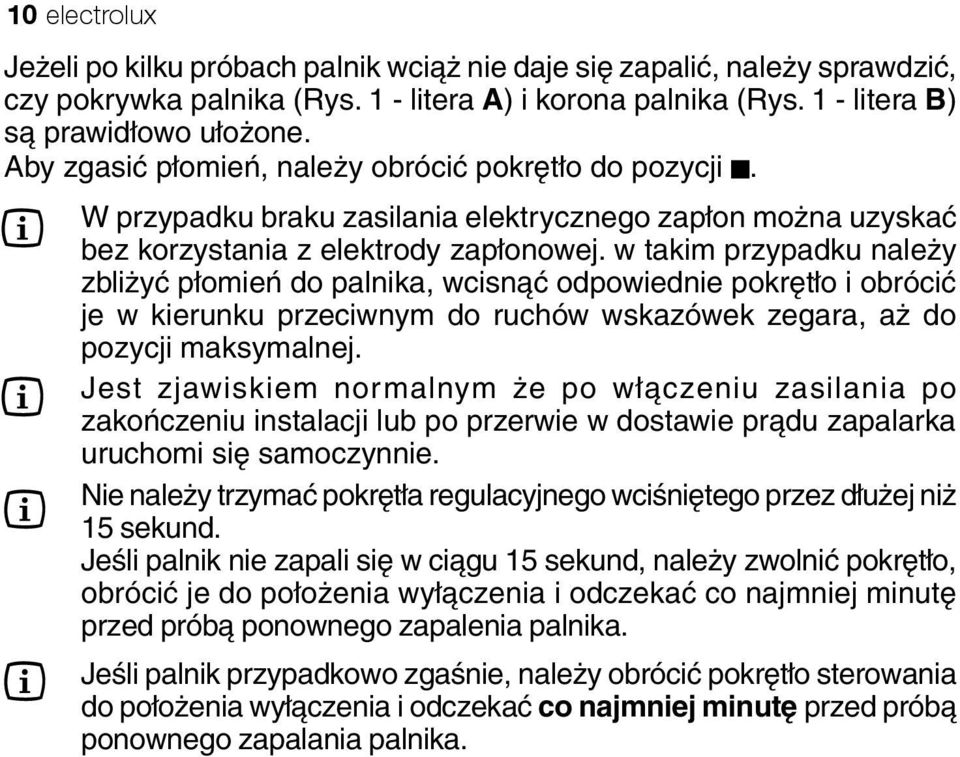

10 10 electrolux Jeżeli po kilku próbach palnik wciąż nie daje się zapalić, należy sprawdzić, czy pokrywka palnika (Rys. 1 - litera A) i korona palnika (Rys. 1 - litera B) są prawidłowo ułożone. Aby zgasić płomień, należy obrócić pokrętło do pozycji. W przypadku braku zasilania elektrycznego zapłon można uzyskać bez korzystania z elektrody zapłonowej. w takim przypadku należy zbliżyć płomień do palnika, wcisnąć odpowiednie pokrętło i obrócić je w kierunku przeciwnym do ruchów wskazówek zegara, aż do pozycji maksymalnej. Jest zjawiskiem normalnym że po włączeniu zasilania po zakończeniu instalacji lub po przerwie w dostawie prądu zapalarka uruchomi się samoczynnie. Nie należy trzymać pokrętła regulacyjnego wciśniętego przez dłużej niż 15 sekund. Jeśli palnik nie zapali się w ciągu 15 sekund, należy zwolnić pokrętło, obrócić je do położenia wyłączenia i odczekać co najmniej minutę przed próbą ponownego zapalenia palnika. Jeśli palnik przypadkowo zgaśnie, należy obrócić pokrętło sterowania do położenia wyłączenia i odczekać co najmniej minutę przed próbą ponownego zapalania palnika.

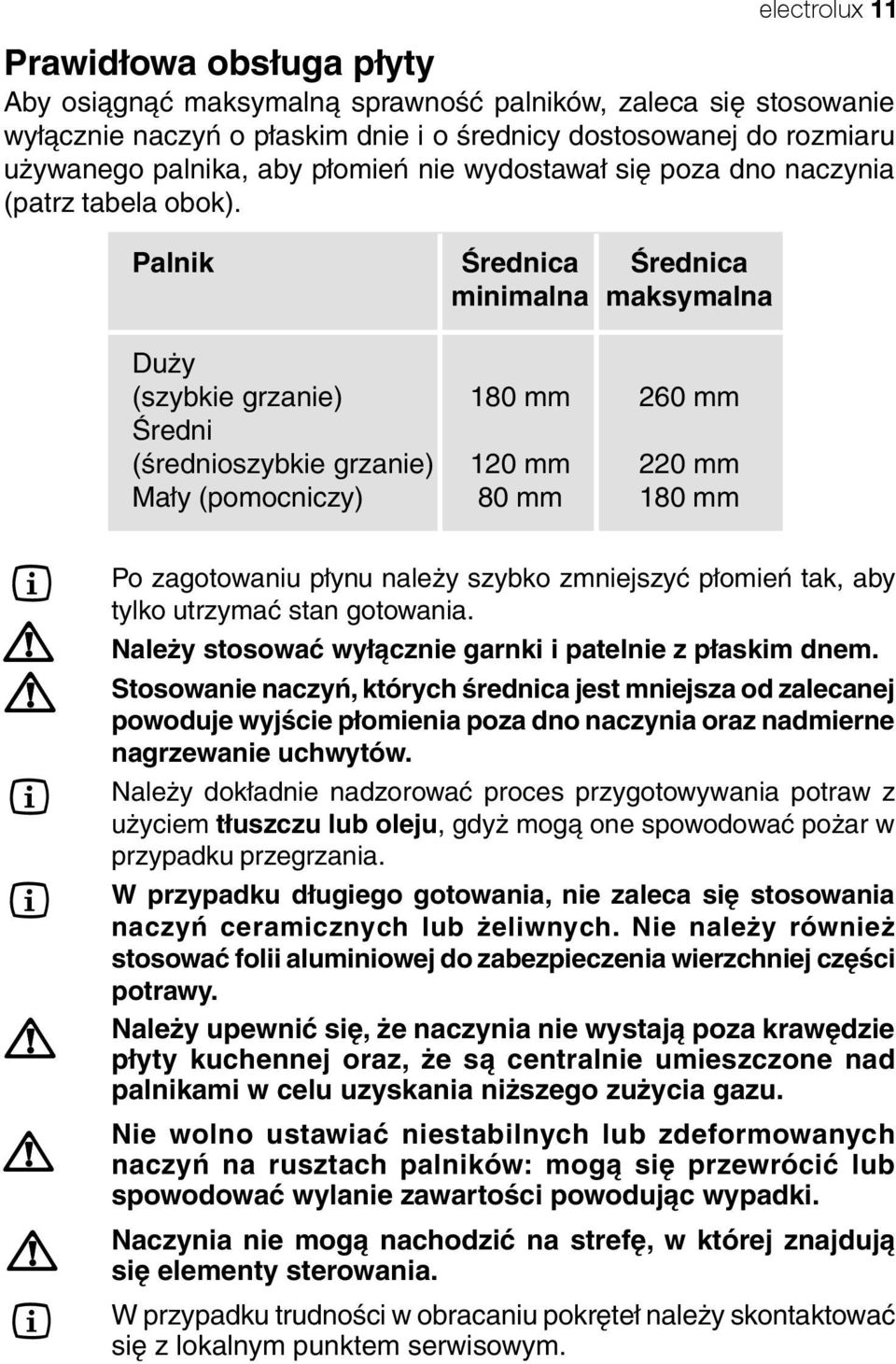

11 Palnik Średnica Średnica minimalna maksymalna Duży (szybkie grzanie) 180 mm 260 mm Średni (średnioszybkie grzanie) 120 mm 220 mm Mały (pomocniczy) 80 mm 180 mm electrolux 11 Prawidłowa obsługa płyty Aby osiągnąć maksymalną sprawność palników, zaleca się stosowanie wyłącznie naczyń o płaskim dnie i o średnicy dostosowanej do rozmiaru używanego palnika, aby płomień nie wydostawał się poza dno naczynia (patrz tabela obok). Po zagotowaniu płynu należy szybko zmniejszyć płomień tak, aby tylko utrzymać stan gotowania. Należy stosować wyłącznie garnki i patelnie z płaskim dnem. Stosowanie naczyń, których średnica jest mniejsza od zalecanej powoduje wyjście płomienia poza dno naczynia oraz nadmierne nagrzewanie uchwytów. Należy dokładnie nadzorować proces przygotowywania potraw z użyciem tłuszczu lub oleju, gdyż mogą one spowodować pożar w przypadku przegrzania. W przypadku długiego gotowania, nie zaleca się stosowania naczyń ceramicznych lub żeliwnych. Nie należy również stosować folii aluminiowej do zabezpieczenia wierzchniej części potrawy. Należy upewnić się, że naczynia nie wystają poza krawędzie płyty kuchennej oraz, że są centralnie umieszczone nad palnikami w celu uzyskania niższego zużycia gazu. Nie wolno ustawiać niestabilnych lub zdeformowanych naczyń na rusztach palników: mogą się przewrócić lub spowodować wylanie zawartości powodując wypadki. Naczynia nie mogą nachodzić na strefę, w której znajdują się elementy sterowania. W przypadku trudności w obracaniu pokręteł należy skontaktować się z lokalnym punktem serwisowym.

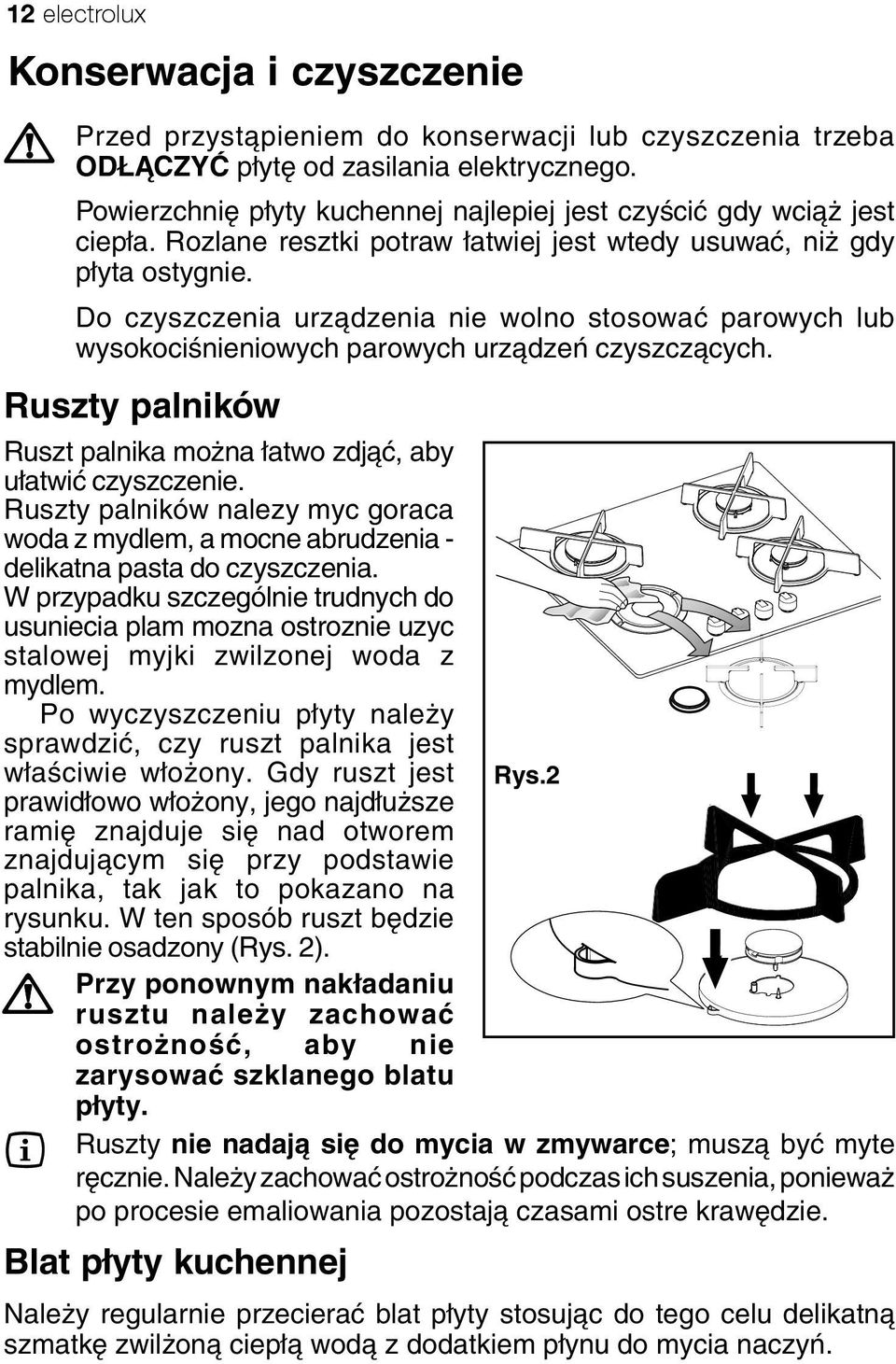

12 12 electrolux Konserwacja i czyszczenie Przed przystąpieniem do konserwacji lub czyszczenia trzeba ODŁĄCZYĆ płytę od zasilania elektrycznego. Powierzchnię płyty kuchennej najlepiej jest czyścić gdy wciąż jest ciepła. Rozlane resztki potraw łatwiej jest wtedy usuwać, niż gdy płyta ostygnie. Do czyszczenia urządzenia nie wolno stosować parowych lub wysokociśnieniowych parowych urządzeń czyszczących. Ruszty palników Ruszt palnika można łatwo zdjąć, aby ułatwić czyszczenie. Ruszty palników nalezy myc goraca woda z mydlem, a mocne abrudzenia - delikatna pasta do czyszczenia. W przypadku szczególnie trudnych do usuniecia plam mozna ostroznie uzyc stalowej myjki zwilzonej woda z mydlem. Po wyczyszczeniu płyty należy sprawdzić, czy ruszt palnika jest właściwie włożony. Gdy ruszt jest Rys.2 prawidłowo włożony, jego najdłuższe ramię znajduje się nad otworem znajdującym się przy podstawie palnika, tak jak to pokazano na rysunku. W ten sposób ruszt będzie stabilnie osadzony (Rys. 2). Przy ponownym nakładaniu rusztu należy zachować ostrożność, aby nie zarysować szklanego blatu płyty. Ruszty nie nadają się do mycia w zmywarce; muszą być myte ręcznie. Należy zachować ostrożność podczas ich suszenia, ponieważ po procesie emaliowania pozostają czasami ostre krawędzie. Blat płyty kuchennej Należy regularnie przecierać blat płyty stosując do tego celu delikatną szmatkę zwilżoną ciepłą wodą z dodatkiem płynu do mycia naczyń.

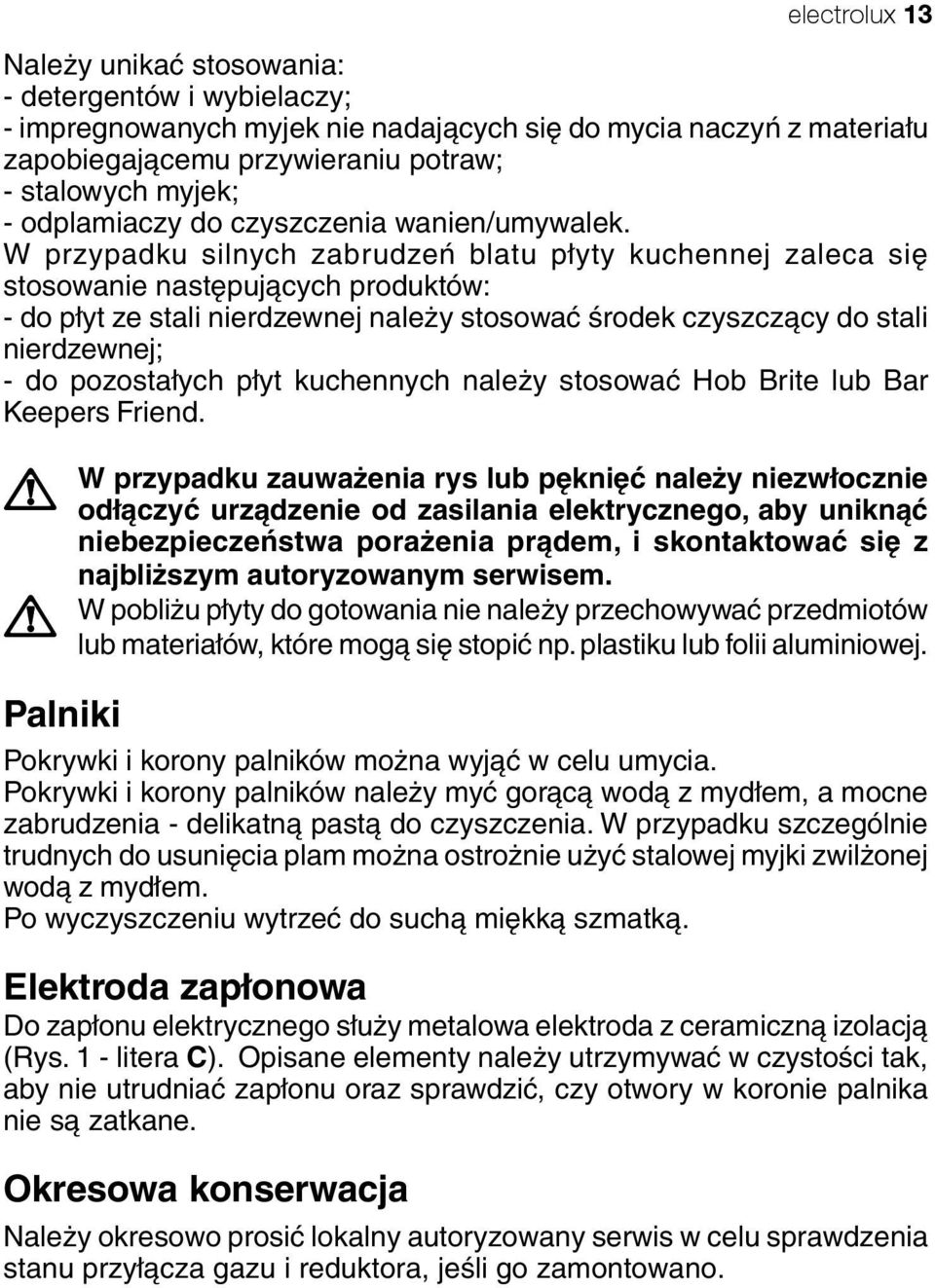

13 electrolux 13 Należy unikać stosowania: - detergentów i wybielaczy; - impregnowanych myjek nie nadających się do mycia naczyń z materiału zapobiegającemu przywieraniu potraw; - stalowych myjek; - odplamiaczy do czyszczenia wanien/umywalek. W przypadku silnych zabrudzeń blatu płyty kuchennej zaleca się stosowanie następujących produktów: - do płyt ze stali nierdzewnej należy stosować środek czyszczący do stali nierdzewnej; - do pozostałych płyt kuchennych należy stosować Hob Brite lub Bar Keepers Friend. Palniki W przypadku zauważenia rys lub pęknięć należy niezwłocznie odłączyć urządzenie od zasilania elektrycznego, aby uniknąć niebezpieczeństwa porażenia prądem, i skontaktować się z najbliższym autoryzowanym serwisem. W pobliżu płyty do gotowania nie należy przechowywać przedmiotów lub materiałów, które mogą się stopić np. plastiku lub folii aluminiowej. Pokrywki i korony palników można wyjąć w celu umycia. Pokrywki i korony palników należy myć gorącą wodą z mydłem, a mocne zabrudzenia - delikatną pastą do czyszczenia. W przypadku szczególnie trudnych do usunięcia plam można ostrożnie użyć stalowej myjki zwilżonej wodą z mydłem. Po wyczyszczeniu wytrzeć do suchą miękką szmatką. Elektroda zapłonowa Do zapłonu elektrycznego służy metalowa elektroda z ceramiczną izolacją (Rys. 1 - litera C). Opisane elementy należy utrzymywać w czystości tak, aby nie utrudniać zapłonu oraz sprawdzić, czy otwory w koronie palnika nie są zatkane. Okresowa konserwacja Należy okresowo prosić lokalny autoryzowany serwis w celu sprawdzenia stanu przyłącza gazu i reduktora, jeśli go zamontowano.

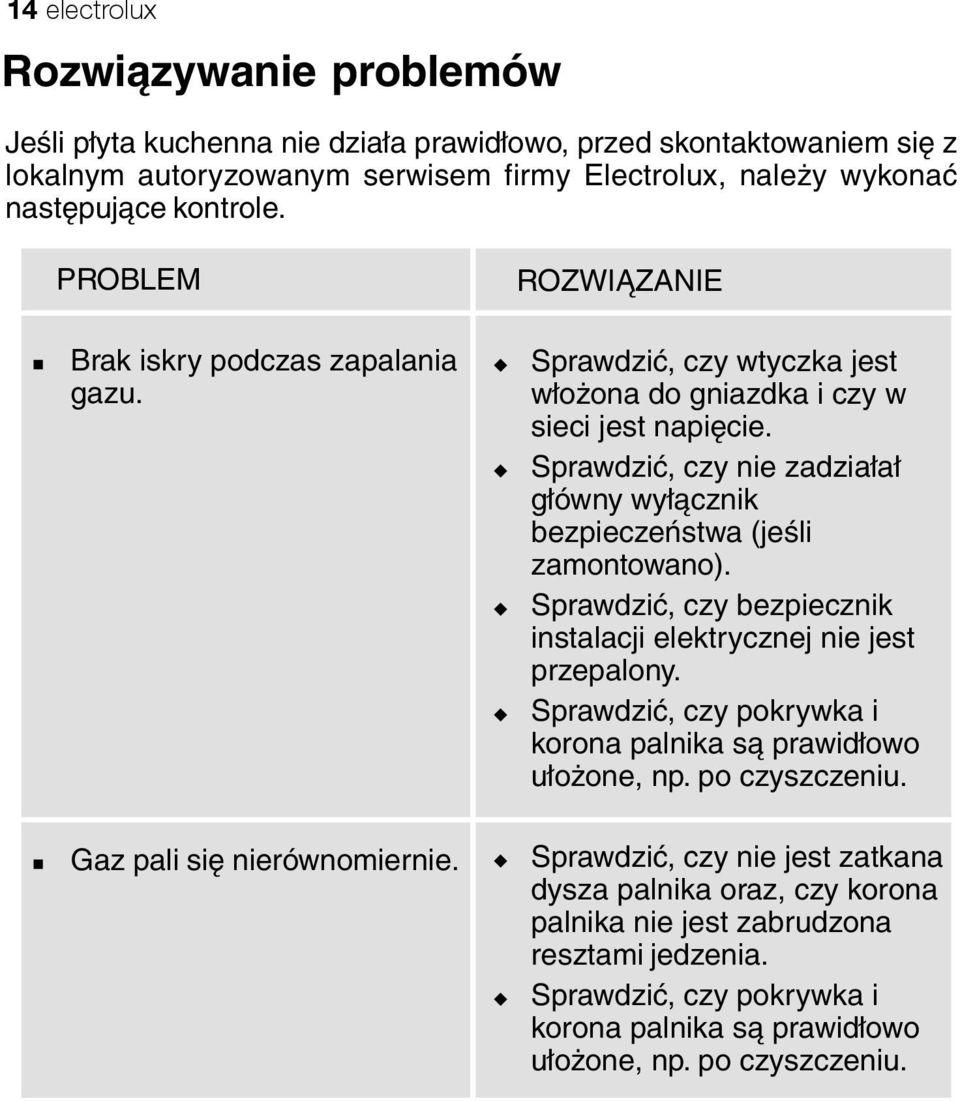

14 14 electrolux Rozwiązywanie problemów Jeśli płyta kuchenna nie działa prawidłowo, przed skontaktowaniem się z lokalnym autoryzowanym serwisem firmy Electrolux, należy wykonać następujące kontrole. PROBLEM Brak iskry podczas zapalania gazu. ROZWIĄZANIE Sprawdzić, czy wtyczka jest włożona do gniazdka i czy w sieci jest napięcie. Sprawdzić, czy nie zadziałał główny wyłącznik bezpieczeństwa (jeśli zamontowano). Sprawdzić, czy bezpiecznik instalacji elektrycznej nie jest przepalony. Sprawdzić, czy pokrywka i korona palnika są prawidłowo ułożone, np. po czyszczeniu. Gaz pali się nierównomiernie. Sprawdzić, czy nie jest zatkana dysza palnika oraz, czy korona palnika nie jest zabrudzona resztami jedzenia. Sprawdzić, czy pokrywka i korona palnika są prawidłowo ułożone, np. po czyszczeniu.

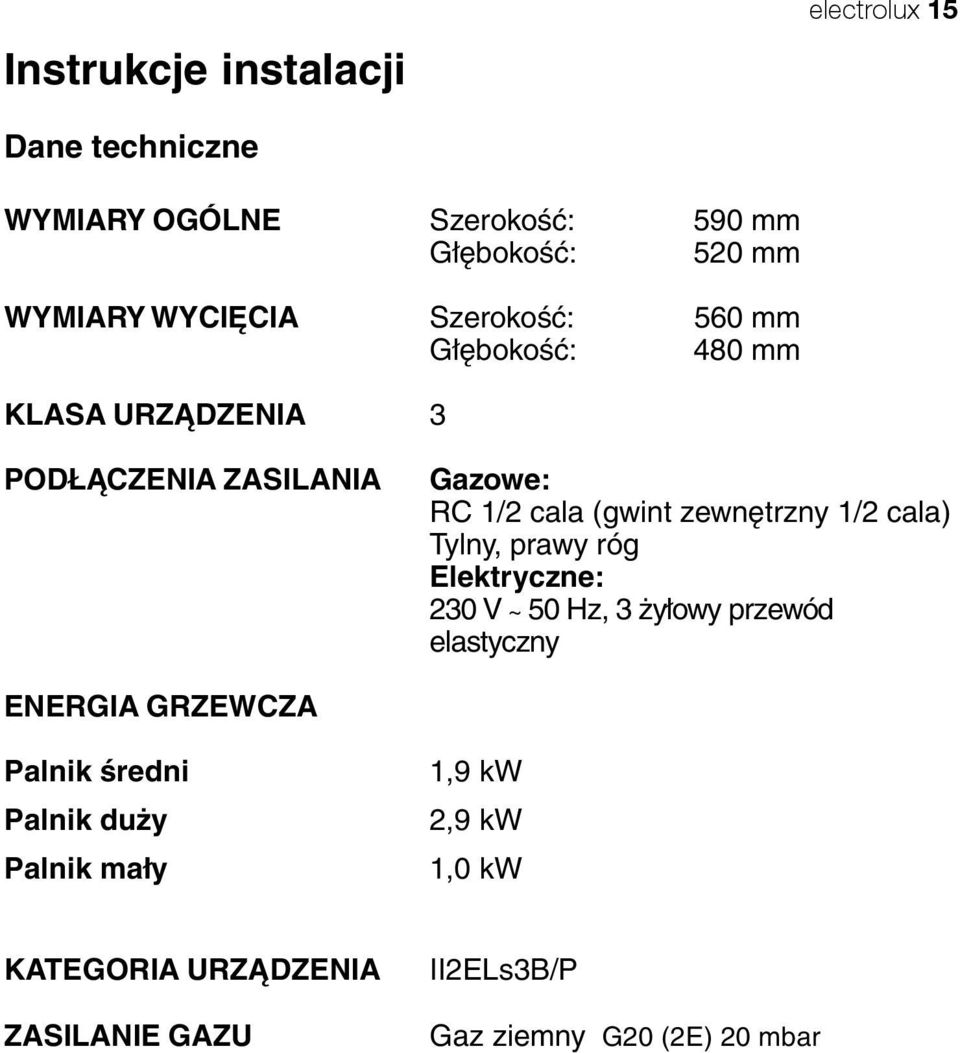

15 Instrukcje instalacji electrolux 15 Dane techniczne WYMIARY OGÓLNE Szerokość: 590 mm Głębokość: 520 mm WYMIARY WYCIĘCIA Szerokość: 560 mm Głębokość: 480 mm KLASA URZĄDZENIA 3 PODŁĄCZENIA ZASILANIA Gazowe: RC 1/2 cala (gwint zewnętrzny 1/2 cala) Tylny, prawy róg Elektryczne: 230 V ~ 50 Hz, 3 żyłowy przewód elastyczny ENERGIA GRZEWCZA Palnik średni Palnik duży Palnik mały 1,9 kw 2,9 kw 1,0 kw KATEGORIA URZĄDZENIA ZASILANIE GAZU II2ELs3B/P Gaz ziemny G20 (2E) 20 mbar

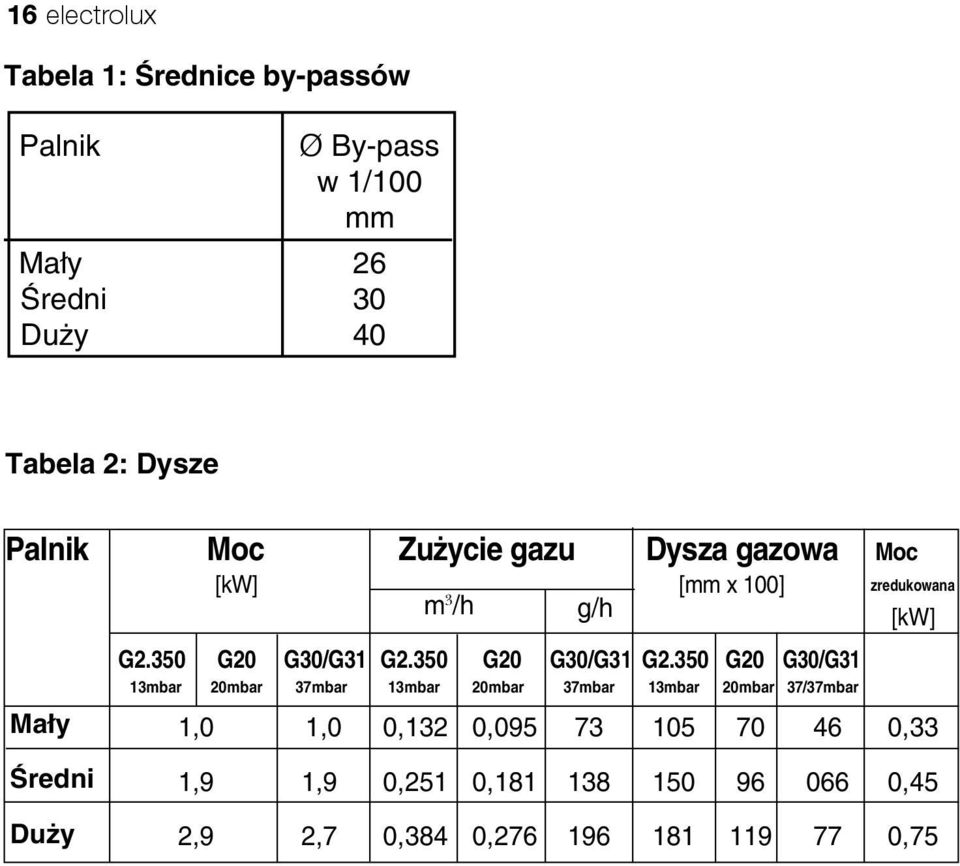

16 16 electrolux Tabela 1: Średnice by-passów Palnik Ø By-pass w 1/100 mm Mały 26 Średni 30 Duży 40 Tabela 2: Dysze Palnik Moc Zużycie gazu Dysza gazowa Moc Mały Średni Duży [kw] [mm x 100] m 3 /h g/h zredukowana [kw] G2.350 G20 G30/G31 G2.350 G20 G30/G31 G2.350 G20 G30/G31 13mbar 20mbar 37mbar 13mbar 20mbar 37mbar 13mbar 20mbar 37/37mbar 1,0 1,0 0,132 0, ,33 1,9 1,9 0,251 0, ,45 2,9 2,7 0,384 0, ,75

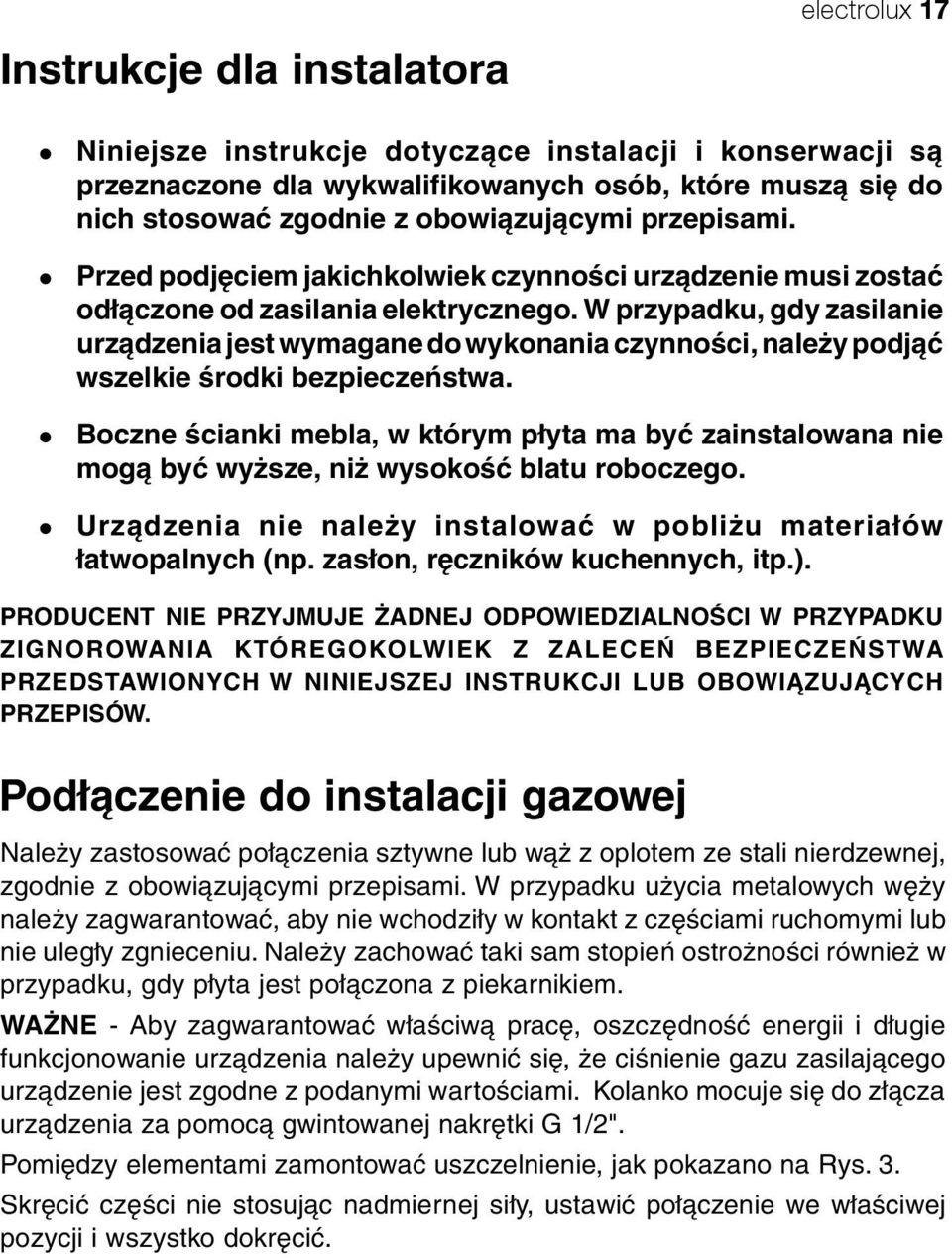

17 electrolux 17 Instrukcje dla instalatora Niniejsze instrukcje dotyczące instalacji i konserwacji są przeznaczone dla wykwalifikowanych osób, które muszą się do nich stosować zgodnie z obowiązującymi przepisami. Przed podjęciem jakichkolwiek czynności urządzenie musi zostać odłączone od zasilania elektrycznego. W przypadku, gdy zasilanie urządzenia jest wymagane do wykonania czynności, należy podjąć wszelkie środki bezpieczeństwa. Boczne ścianki mebla, w którym płyta ma być zainstalowana nie mogą być wyższe, niż wysokość blatu roboczego. Urządzenia nie należy instalować w pobliżu materiałów łatwopalnych (np. zasłon, ręczników kuchennych, itp.). PRODUCENT NIE PRZYJMUJE ŻADNEJ ODPOWIEDZIALNOŚCI W PRZYPADKU ZIGNOROWANIA KTÓREGOKOLWIEK Z ZALECEŃ BEZPIECZEŃSTWA PRZEDSTAWIONYCH W NINIEJSZEJ INSTRUKCJI LUB OBOWIĄZUJĄCYCH PRZEPISÓW. Podłączenie do instalacji gazowej Należy zastosować połączenia sztywne lub wąż z oplotem ze stali nierdzewnej, zgodnie z obowiązującymi przepisami. W przypadku użycia metalowych węży należy zagwarantować, aby nie wchodziły w kontakt z częściami ruchomymi lub nie uległy zgnieceniu. Należy zachować taki sam stopień ostrożności również w przypadku, gdy płyta jest połączona z piekarnikiem. WAŻNE - Aby zagwarantować właściwą pracę, oszczędność energii i długie funkcjonowanie urządzenia należy upewnić się, że ciśnienie gazu zasilającego urządzenie jest zgodne z podanymi wartościami. Kolanko mocuje się do złącza urządzenia za pomocą gwintowanej nakrętki G 1/2". Pomiędzy elementami zamontować uszczelnienie, jak pokazano na Rys. 3. Skręcić części nie stosując nadmiernej siły, ustawić połączenie we właściwej pozycji i wszystko dokręcić.

18 18 electrolux Podłączenie za pomocą węży niemetalowych W przypadku, gdy pełna kontrola przyłącza na całej jego długości nie sprawia problemów, do podłączenia urządzenia można użyć węża elastycznego, zgodnie z obowiązującymi przepisami. Wąż musi być szczelnie zamocowany za pomocą specjalnych obejm zgodnie z obowiązującymi przepisami. Zawsze stosować uszczelkę «B». Następnie należy kontynuować podłączenie gazowe. Wąż powinien zostać tak podłączony, aby: - w żadnym punkcie nie osiągał temperatury wyższej o 30 C od temperatury otoczenia; jeśli wąż elastyczny, w celu podłączenia do zaworu gazu, ma być prowadzony za urządzeniem, musi on zostać zamontowany jak na Rys. 3; - nie był dłuższy niż 1500 mm; - nie utrudniał przepływu gazu; Gaz ziemny - nie był narażony na ocieranie lub skręcanie; - nie miał kontaktu z ostrymi krawędziami lub narożnikami; - łatwo można było sprawdzić jego stan techniczny. Kontrola stanu technicznego węża polega na sprawdzeniu, czy: - nie jest pęknięty lub rozcięty oraz czy nie posiada oznak przypalenia na końcach oraz na całej długości; - materiał nie stwardniał i nadal wykazuje normalną elastyczność; - obejmy mocujące nie są zardzewiałe; - nie upłynął termin jego trwałości eksploatacyjnej. A) Złącze instalacji gazowej z nakrętką B) Uszczelka C) Kolanko Rys. 3 W przypadku zauważenia jednej lub większej liczby niezgodności należy wymienić wąż (nie wolno go naprawiać). Ważne jest poprawne zainstalowanie kolanka do króćca przyłączeniowego płyty kuchennej z użyciem uszczelki. Niezapewnienie poprawnego montażu spowoduje wyciek gazu. WAŻNE Po zakończeniu instalacji należy zawsze sprawdzić szczelność wszystkich połączeń używając roztworu wody z mydłem (nie wolno tego robić za pomocą płomienia).

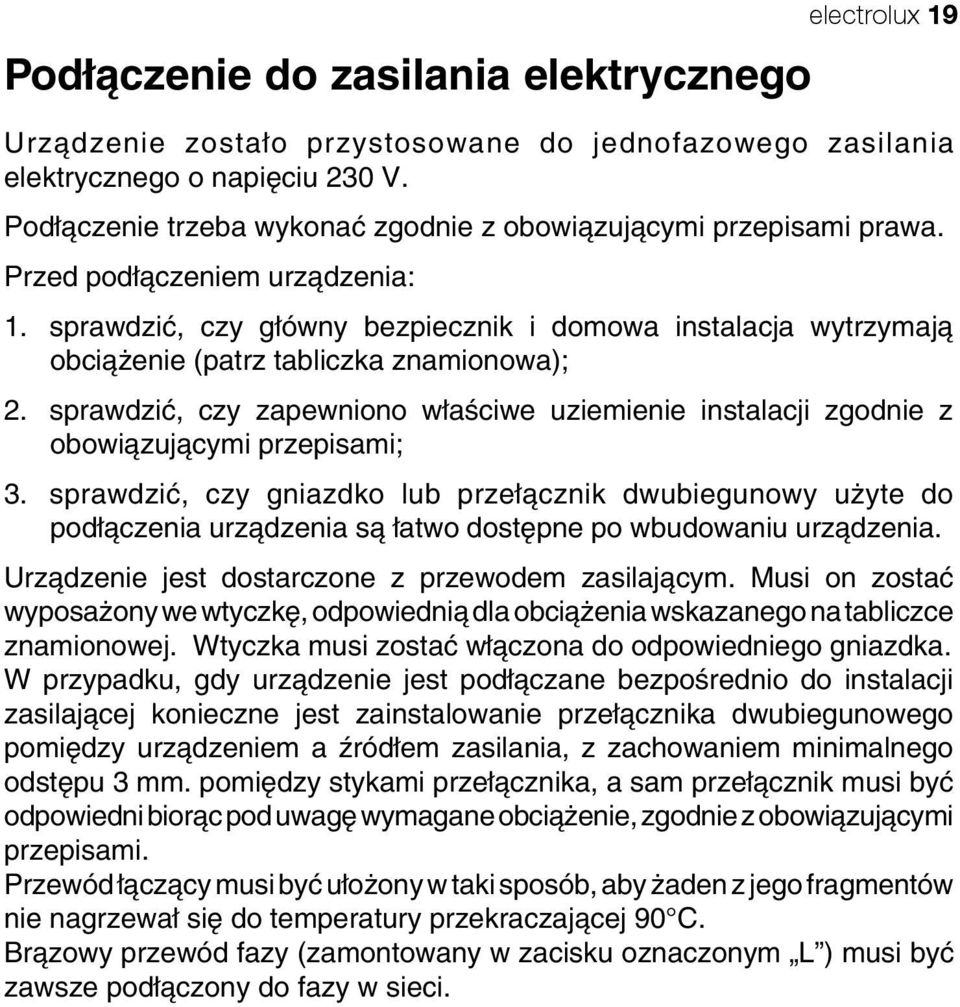

19 Podłączenie do zasilania elektrycznego electrolux 19 Urządzenie zostało przystosowane do jednofazowego zasilania elektrycznego o napięciu 230 V. Podłączenie trzeba wykonać zgodnie z obowiązującymi przepisami prawa. Przed podłączeniem urządzenia: 1. sprawdzić, czy główny bezpiecznik i domowa instalacja wytrzymają obciążenie (patrz tabliczka znamionowa); 2. sprawdzić, czy zapewniono właściwe uziemienie instalacji zgodnie z obowiązującymi przepisami; 3. sprawdzić, czy gniazdko lub przełącznik dwubiegunowy użyte do podłączenia urządzenia są łatwo dostępne po wbudowaniu urządzenia. Urządzenie jest dostarczone z przewodem zasilającym. Musi on zostać wyposażony we wtyczkę, odpowiednią dla obciążenia wskazanego na tabliczce znamionowej. Wtyczka musi zostać włączona do odpowiedniego gniazdka. W przypadku, gdy urządzenie jest podłączane bezpośrednio do instalacji zasilającej konieczne jest zainstalowanie przełącznika dwubiegunowego pomiędzy urządzeniem a źródłem zasilania, z zachowaniem minimalnego odstępu 3 mm. pomiędzy stykami przełącznika, a sam przełącznik musi być odpowiedni biorąc pod uwagę wymagane obciążenie, zgodnie z obowiązującymi przepisami. Przewód łączący musi być ułożony w taki sposób, aby żaden z jego fragmentów nie nagrzewał się do temperatury przekraczającej 90 C. Brązowy przewód fazy (zamontowany w zacisku oznaczonym L ) musi być zawsze podłączony do fazy w sieci.

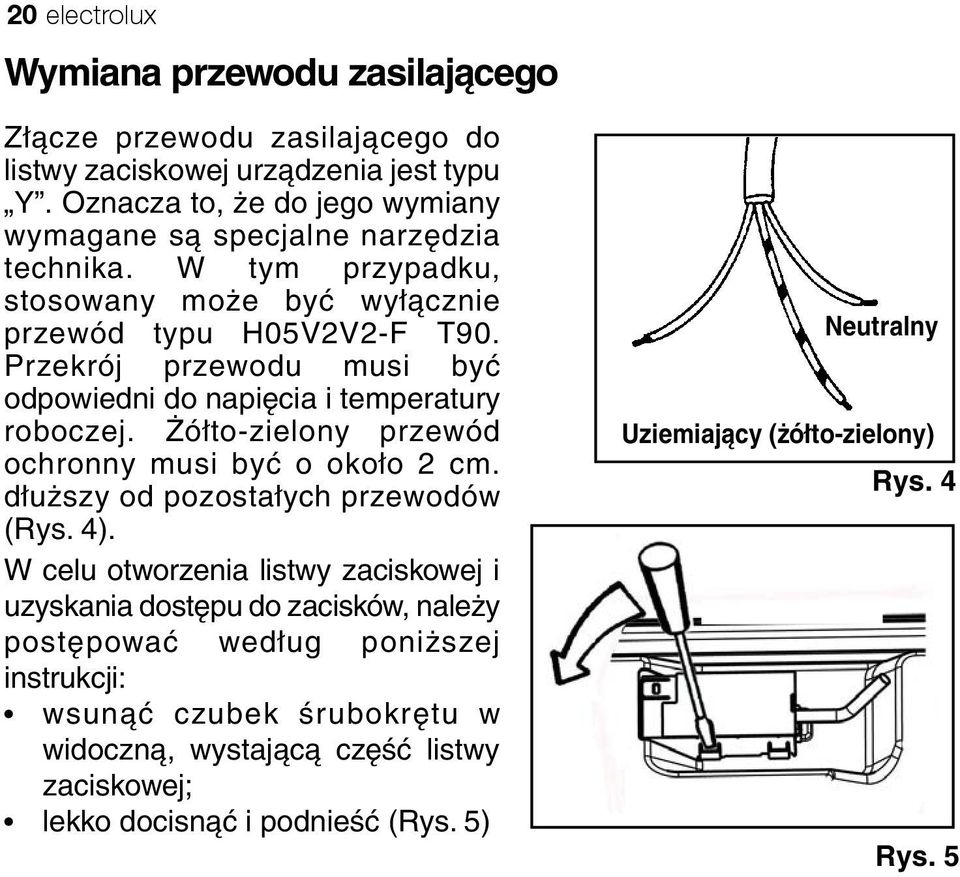

20 20 electrolux Wymiana przewodu zasilającego Złącze przewodu zasilającego do listwy zaciskowej urządzenia jest typu Y. Oznacza to, że do jego wymiany wymagane są specjalne narzędzia technika. W tym przypadku, stosowany może być wyłącznie przewód typu H05V2V2-F T90. Przekrój przewodu musi być odpowiedni do napięcia i temperatury roboczej. Żółto-zielony przewód ochronny musi być o około 2 cm. dłuższy od pozostałych przewodów (Rys. 4). W celu otworzenia listwy zaciskowej i uzyskania dostępu do zacisków, należy postępować według poniższej instrukcji: wsunąć czubek śrubokrętu w widoczną, wystającą część listwy zaciskowej; lekko docisnąć i podnieść (Rys. 5) Neutralny Uziemiający (żółto-zielony) Rys. 4 Rys. 5

21 Dostosowanie do różnych rodzajów gazu Wymiana dysz W celu wymiany dysz należy wykonać następujące czynności: 1. Zdjąć ruszt. 2. Zdjąć rozdzielacze płomienia i nakrywki palników. 3. Kluczem nasadowym 7 odkręcić i wyjąć dysze (Rys. 6), zamienić je na dysze odpowiednie do rodzaju stosowanego gazu (patrz tabela 2 - Dysze). Gaz sieciowy G2.350 a) Palnik mały i średni: po wkręceniu dyszy (B- Rys. 7) nakręcić na dyszę koszyczek z otworem o średnicy 10 mm (A- Rys. 7) dołączony w zestawie (regulator powietrza pierwotnego); b) Palnik duży lub z potrójną koroną: po wkręceniu dyszy (B- Rys. 7) nakręcić na dyszę koszyczek z otworem o średnicy 16 mm (C- Rys. 7) dołączony w zestawie (regulator powietrza pierwotnego); UWAGA: W obu przypadkach a) i b) dokręcić koszyczki specjalną nasadką oraz śrubokrętem płaskim (Rys. 7). 4. Założyć z powrotem, zdjęte wcześniej części (w odwrotnej kolejności). UWAGA: Przed założeniem palników, należy koniecznie sprawdzić czy została usunięta specjalna nasadka. 5. Następnie wymienić etykietę (znajdującą się w pobliżu przyłącza gazu) na odpowiadającą nowemu rodzajowi gazu. Nowa etykieta jest dołączona w komplecie, w woreczku z dyszami. electrolux 21 Rys. 6 Nasadka GAZ SIECIOWY G Rys. 7 Gdy ciśnienie doprowadzanego gazu jest inne (lub zmienne) niż przewidziano, należy zainstalować na złączu doprowadzającym gaz odpowiedni reduktor zgodnie z obowiązującymi przepisami. Stosowanie reduktorów w przypadku gazu LPG jest konieczne a dozwolone jedynie wtedy, gdy spełniają one wymogi obowiązujących przepisów wraz z nowelizacjami.

22 22 electrolux Regulacja płomienia minimalnego Aby ustawić płomień oszczędnościowy palnika należy wykonać następujące czynności: 1. Zapalić palnik. 2. Pokrętło kurka obrócić w lewo do oporu (pozycja minimalna). 3. Zdjąć pokrętło. 4. Obracać iglicę by-passa (patrz rys.) w trzpieniu lub na zewnątrz kurka. 5. Jeśli wykonują Państwo przestawienie z gazu ziemnego G20 20 mbar na gaz płynny G30/G31 37 mbar, należy całkowicie wkręcić iglicę by-passa do osiągnięcia regularnego małego płomienia. Przy zmianie z gazu płynnego G30/ G31 37 mbar na ziemny G20 20 mbar, należy odkręcić iglicę o 1/2 obrotu. Przy zmianie z gazu ziemnego G20 20 mbar na ziemny G mbar, należy odkręcić iglicę o 1/4 obrotu. Przy zmianie z gazu płynnego G30/G31 37 mbar na ziemny G mbar, należy odkręcić iglicę o 3/4 obrotu. Przy zmianie z gazu G mbar na G20 20 mbar, należy całkowicie wkręcić iglicę by-passa o 1/4 obrotu. Przy zmianie z gazu G mbar na G30/G31 37 mbar, należy całkowicie wkręcić iglicę by-passa do osiągnięcia regularnego małego płomienia. 6. Następnie sprawdzić, czy przy szybkiej zmianie z dużego płomienia na mały, nie gaśnie płomień na palniku. Bypassa Śruba regulacji płomienia minimalnego

23 520 electrolux 23 Zabudowa ŚR D M ŚR 590 M = Palnik mały ŚR = Palnik średni D = Palnik duży Rys. 8 Wymiary podano w milimetrach Płyta kuchenna może zostać zabudowana w blacie kuchennym, którego głębokość mieści się w zakresie pomiędzy 550 i 600 mm. Wymiary płyty kuchennej podano na Rys. 8. Krawędź otworu musi posiadać minimalny odstęp od tylnej ściany wynoszący 55 mm. W przypadku ścian bocznych lub szafek kuchennych znajdujących się w pobliżu płyty kuchennej otwór musi posiadać minimalny odstęp wynoszący 450 mm. Meble wiszące lub okapy muszą znajdować się w minimalnej odległości 650 mm od płyty kuchennej. Rys. 9

24 24 electrolux Zamocowanie płyty w blacie Płytę kuchenną można zainstalować w blacie kuchennym, którego otwór odpowiada wymiarom podanym na Rys. 9. Przed włożeniem w wycięcie, do dolnej zewnętrznej krawędzi płyty należy zamocować przylepną uszczelkę. Bardzo ważne jest, aby w uszczelce nie pozostały żadne szczeliny, tak aby nie doszło do przeciekania płynów rozlanych w pobliżu płyty do szafki pod płytą. Aby zainstalować płytę, należy: 1. Zdjąć ruszty, pokrywki i korony palników i odwrócić płytę do góry nogami, uważając przy tym, aby nie uszkodzić elektrod zapłonowych. 2. Umieścić odpowiednią uszczelkę wokół górnej, szklanej krawędzi tak, aby końce uszczelki zetknęły się ze sobą bez nachodzenia na siebie (Rys. 10). 3. Umieścić płytę kuchenną w otworze uważając na jej wyśrodkowanie. 4. Przymocować płytę kuchenną A) Uszczelnienie odpowiednimi obejmami montażowymi, dostarczonymi z zestawem dysz (Rys. 11). A Rys. 10 Rys. 11

25 Możliwości zabudowy electrolux 25 Szafka kuchenna z drzwiami Szafka kuchenna musi być zaprojektowana w odpowiedni sposób, tak aby nie wchodziła w kontakt z dolną częścią płyty, która w trakcie pracy może się nagrzewać. Zalecane rozwiązanie pokazano na Rys. 12. Panel umieszczony pod płytą kuchenną powinien być łatwy do wyjęcia w celu umożliwienia dostępu w przypadku wymaganej interwencji technika. Rys. 12 a) Zdejmowany panel b) Przydatna przestrzeń do podłączeń

26 26 electrolux Szafka kuchenna z piekarnikiem Wymiary wnęki płyty kuchennej muszą być zgodne z podanymi na Rys. 9 i muszą być zachowane odstępy umożliwiające nieprzerwany dostęp powietrza. Aby uniknąć przegrzewania, zabudowa musi być przeprowadzona zgodnie z Rys. 13 i 14. Podłączenia elektryczne płyty kuchennej i piekarnika muszą zostać wykonane osobno, ze względów bezpieczeństwa oraz w celu umożliwienia łatwego wyjęcia piekarnika z szafki, jeśli zajdzie taka potrzeba. FO 0938 Rys. 13 FO 0939 Rys. 14

27 Serwis i oryginalne części zamienne electrolux 27 Niniejsze urządzenie przed opuszczeniem fabryki zostało przetestowane i sprawdzone przez wielu ekspertów i specjalistów, aby zapewnić najlepsze wyniki. Wszelkie niezbędne naprawy trzeba przeprowadzać z zachowaniem najwyższej ostrożności. Z tego względu, w przypadku wystąpienia jakichkolwiek problemów zalecane jest skontaktowanie się ze sprzedawcą urządzenia lub najbliższym autoryzowanym serwisem technicznym podając rodzaj problemu, model urządzenia (Mod.), numer produktu (Prod. No.) i numer seryjny (Ser. No.) znajdujące się na tabliczce znamionowej. Oryginalne części zamienne, dopuszczone przez producenta i posiadające ten symbol, są dostępne wyłącznie w naszych punktach serwisowych i w autoryzowanych sklepach z częściami zamiennymi. Gwarancja Europejska Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z krajów wymienionych na końcu niniejszej instrukcji przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją wazność z następującymi zastrzeżeniami: Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia. Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym kraju zamieszkania. Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można jej przekazać na innego użytkownika. Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone. Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania. Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.

28 28 electrolux Gwarancja/Serwis Warunki gwarancji 1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych, zobowiązując się jednocześnie - w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie określonym niniejszym dokumentem - do ich usunięcia w sposób uzależniony od właściwości wady. 2. Ujawniona wada zostanie usunięta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland. 3. W wyjątkowych przypadkach konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni. 4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty zakupu. 5. Sprzęt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego. 6. Gwarancja nie obejmuje: uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi, uszkodzeń mechanicznych, chemicznych lub termicznych, uszkodzeń spowodowanych działaniem siły zewnętrznej np. przepięcia w sieci elektrycznej,wyładowania atmosferycznego, napraw i modyfikacji dokonanych przez firmy lub osoby nie mające autoryzacji Electrolux Poland, części z natury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła. 7. Klientowi przysługuje wymiana sprzętu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występują w nim wady. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym, właściwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy połączeń mechanicznych lub elektrycznych. 8. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub, jeśli jest to niemożliwe, placówka sprzedaży detalicznej, w której sprzęt został zakupiony. Sprzęt zwracany po wymianie musi byc kompletny, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nie uznanie gwarancji. 9. Montaż sprzętu wymagającego specjalistycznego podłączenia do sieci gazowej lub elektrycznej może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia pod rygorem utraty gwarancji. 10.Electrolux Poland nie ponosi żadnej odpowiedzialności za uszkodzenia powstałe na skutek niewłaściwego zainstalowania sprzętu lub napraw wykonanych przez osoby nieupoważnione.

29 electrolux Koszty nieuzasadnionego wezwania serwisu pokrywa klient. 12.Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z tytułu niezgodności towaru z umową. 13.Niniejsza gwarancja obowiązuje na terytorium Polski. 14.Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisaną datą sprzedaży, potwierdzoną pieczęcią i podpisem sprzedawcy. Uwaga: uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nie uznanie gwarancji. Electrolux Poland Sp. z o.o. ul. Kolejowa 5/ Warszawa tel reklamacje@electrolux.pl
