1 SOLIDWORKS SIMULATION INFORMACJE PROJEKTOWE, KTÓRE POMAGAJĄ ZOSTAĆ LIDEREM INNOWACJI NA RYNKU SYMULACJA PRZESTAŁA JUŻ BYĆ DOMENĄ SPECJALISTÓW A co, jeśli? to pytanie, które napędza innowację. Natomiast dzięki oprogramowaniu do symulacji SolidWorks pozbywasz się ryzyka, a w jego miejsce wprowadzasz platformę 3DEXPERIENCE, która umożliwia wirtualne testowanie nowych koncepcji, opracowywanie projektów oraz przyspiesza wprowadzanie produktów na rynek.

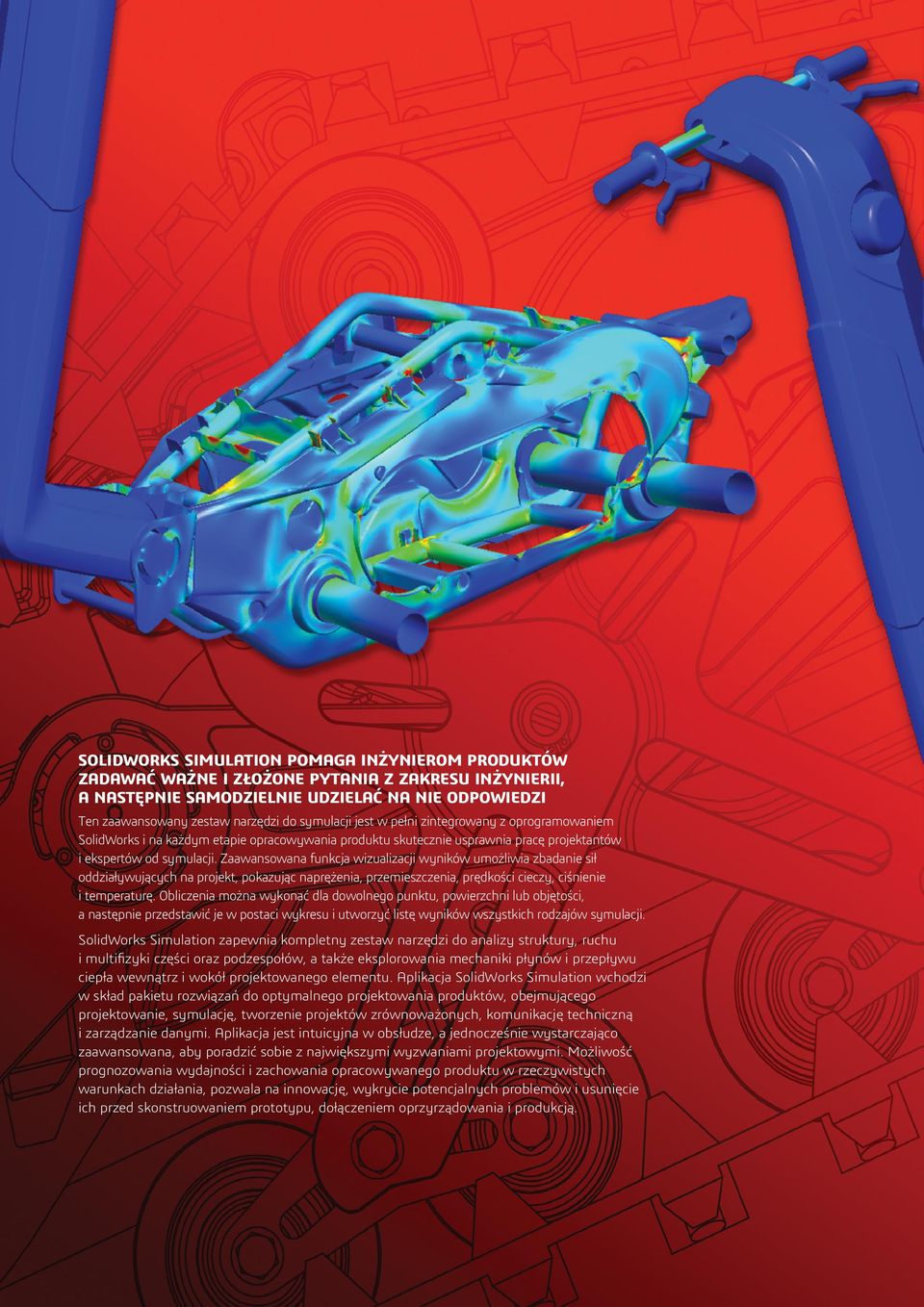

2 SolidWorks Simulation pomaga inżynierom produktów zadawać ważne i złożone pytania z zakresu inżynierii, a następnie samodzielnie udzielać na nie odpowiedzi Ten zaawansowany zestaw narzędzi do symulacji jest w pełni zintegrowany z oprogramowaniem SolidWorks i na każdym etapie opracowywania produktu skutecznie usprawnia pracę projektantów i ekspertów od symulacji. Zaawansowana funkcja wizualizacji wyników umożliwia zbadanie sił oddziaływujących na projekt, pokazując naprężenia, przemieszczenia, prędkości cieczy, ciśnienie i temperaturę. Obliczenia można wykonać dla dowolnego punktu, powierzchni lub objętości, a następnie przedstawić je w postaci wykresu i utworzyć listę wyników wszystkich rodzajów symulacji. SolidWorks Simulation zapewnia kompletny zestaw narzędzi do analizy struktury, ruchu i multifizyki części oraz podzespołów, a także eksplorowania mechaniki płynów i przepływu ciepła wewnątrz i wokół projektowanego elementu. Aplikacja SolidWorks Simulation wchodzi w skład pakietu rozwiązań do optymalnego projektowania produktów, obejmującego projektowanie, symulację, tworzenie projektów zrównoważonych, komunikację techniczną i zarządzanie danymi. Aplikacja jest intuicyjna w obsłudze, a jednocześnie wystarczająco zaawansowana, aby poradzić sobie z największymi wyzwaniami projektowymi. Możliwość prognozowania wydajności i zachowania opracowywanego produktu w rzeczywistych warunkach działania, pozwala na innowację, wykrycie potencjalnych problemów i usunięcie ich przed skonstruowaniem prototypu, dołączeniem oprzyrządowania i produkcją.

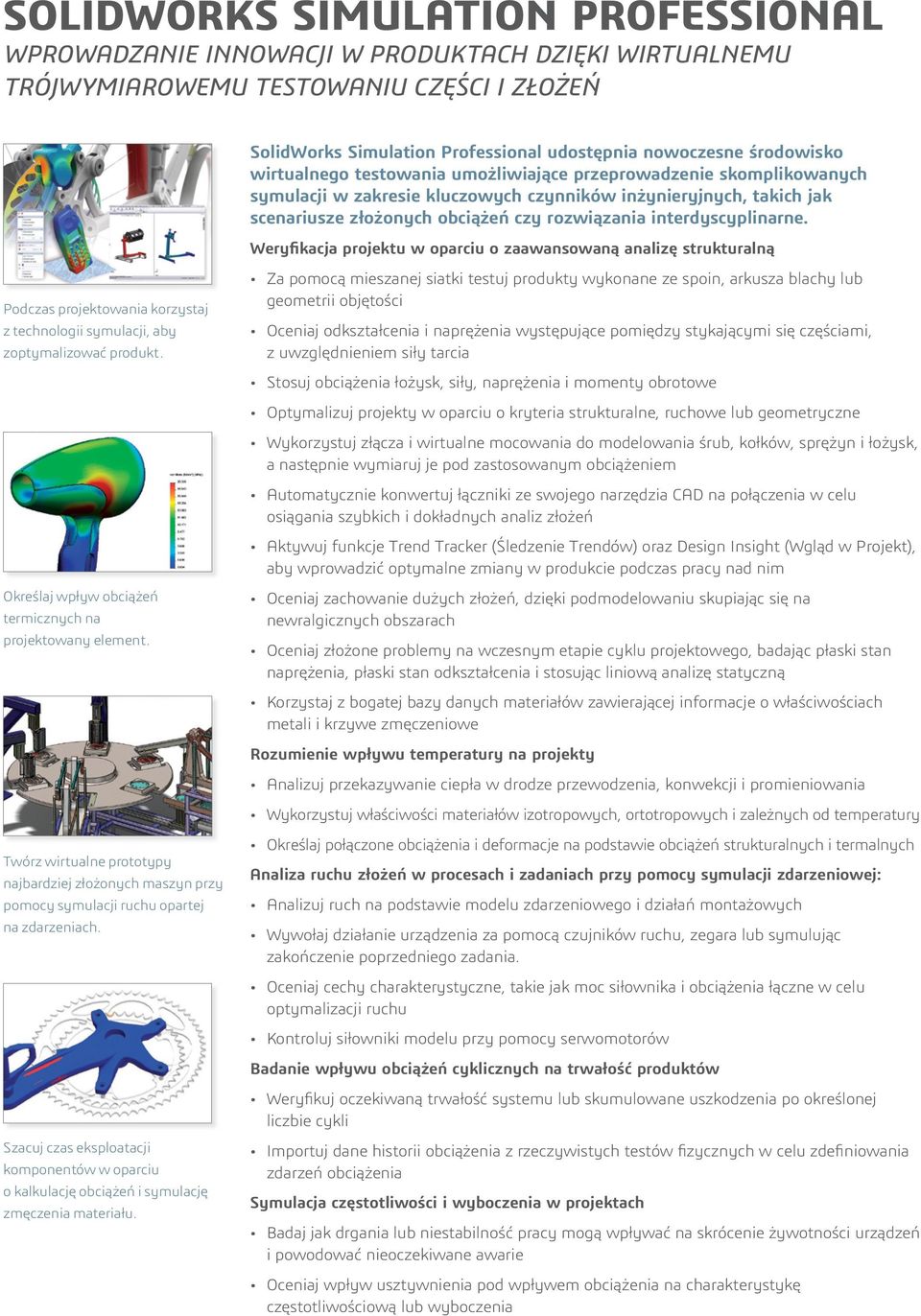

3 SOLIDWORKS SIMULATION PROFESSIONAL Wprowadzanie innowacji w produktach dzięki wirtualnemu trójwymiarowemu testowaniu części i złożeń SolidWorks Simulation Professional udostępnia nowoczesne środowisko wirtualnego testowania umożliwiające przeprowadzenie skomplikowanych symulacji w zakresie kluczowych czynników inżynieryjnych, takich jak scenariusze złożonych obciążeń czy rozwiązania interdyscyplinarne. Weryfikacja projektu w oparciu o zaawansowaną analizę strukturalną Podczas projektowania korzystaj z technologii symulacji, aby zoptymalizować produkt. Za pomocą mieszanej siatki testuj produkty wykonane ze spoin, arkusza blachy lub geometrii objętości Oceniaj odkształcenia i naprężenia występujące pomiędzy stykającymi się częściami, z uwzględnieniem siły tarcia Stosuj obciążenia łożysk, siły, naprężenia i momenty obrotowe Optymalizuj projekty w oparciu o kryteria strukturalne, ruchowe lub geometryczne Wykorzystuj złącza i wirtualne mocowania do modelowania śrub, kołków, sprężyn i łożysk, a następnie wymiaruj je pod zastosowanym obciążeniem Automatycznie konwertuj łączniki ze swojego narzędzia CAD na połączenia w celu osiągania szybkich i dokładnych analiz złożeń Aktywuj funkcje Trend Tracker (Śledzenie Trendów) oraz Design Insight (Wgląd w Projekt), aby wprowadzić optymalne zmiany w produkcie podczas pracy nad nim Określaj wpływ obciążeń termicznych na projektowany element. Oceniaj zachowanie dużych złożeń, dzięki podmodelowaniu skupiając się na newralgicznych obszarach Oceniaj złożone problemy na wczesnym etapie cyklu projektowego, badając płaski stan naprężenia, płaski stan odkształcenia i stosując liniową analizę statyczną Korzystaj z bogatej bazy danych materiałów zawierającej informacje o właściwościach metali i krzywe zmęczeniowe Rozumienie wpływu temperatury na projekty Analizuj przekazywanie ciepła w drodze przewodzenia, konwekcji i promieniowania Wykorzystuj właściwości materiałów izotropowych, ortotropowych i zależnych od temperatury Twórz wirtualne prototypy najbardziej złożonych maszyn przy pomocy symulacji ruchu opartej na zdarzeniach. Określaj połączone obciążenia i deformacje na podstawie obciążeń strukturalnych i termalnych Analiza ruchu złożeń w procesach i zadaniach przy pomocy symulacji zdarzeniowej: Analizuj ruch na podstawie modelu zdarzeniowego i działań montażowych Wywołaj działanie urządzenia za pomocą czujników ruchu, zegara lub symulując zakończenie poprzedniego zadania. Oceniaj cechy charakterystyczne, takie jak moc siłownika i obciążenia łączne w celu optymalizacji ruchu Kontroluj siłowniki modelu przy pomocy serwomotorów Badanie wpływu obciążeń cyklicznych na trwałość produktów Weryfikuj oczekiwaną trwałość systemu lub skumulowane uszkodzenia po określonej liczbie cykli Szacuj czas eksploatacji komponentów w oparciu o kalkulację obciążeń i symulację zmęczenia materiału. Importuj dane historii obciążenia z rzeczywistych testów fizycznych w celu zdefiniowania zdarzeń obciążenia Symulacja częstotliwości i wyboczenia w projektach Badaj jak drgania lub niestabilność pracy mogą wpływać na skrócenie żywotności urządzeń i powodować nieoczekiwane awarie Oceniaj wpływ usztywnienia pod wpływem obciążenia na charakterystykę częstotliwościową lub wyboczenia

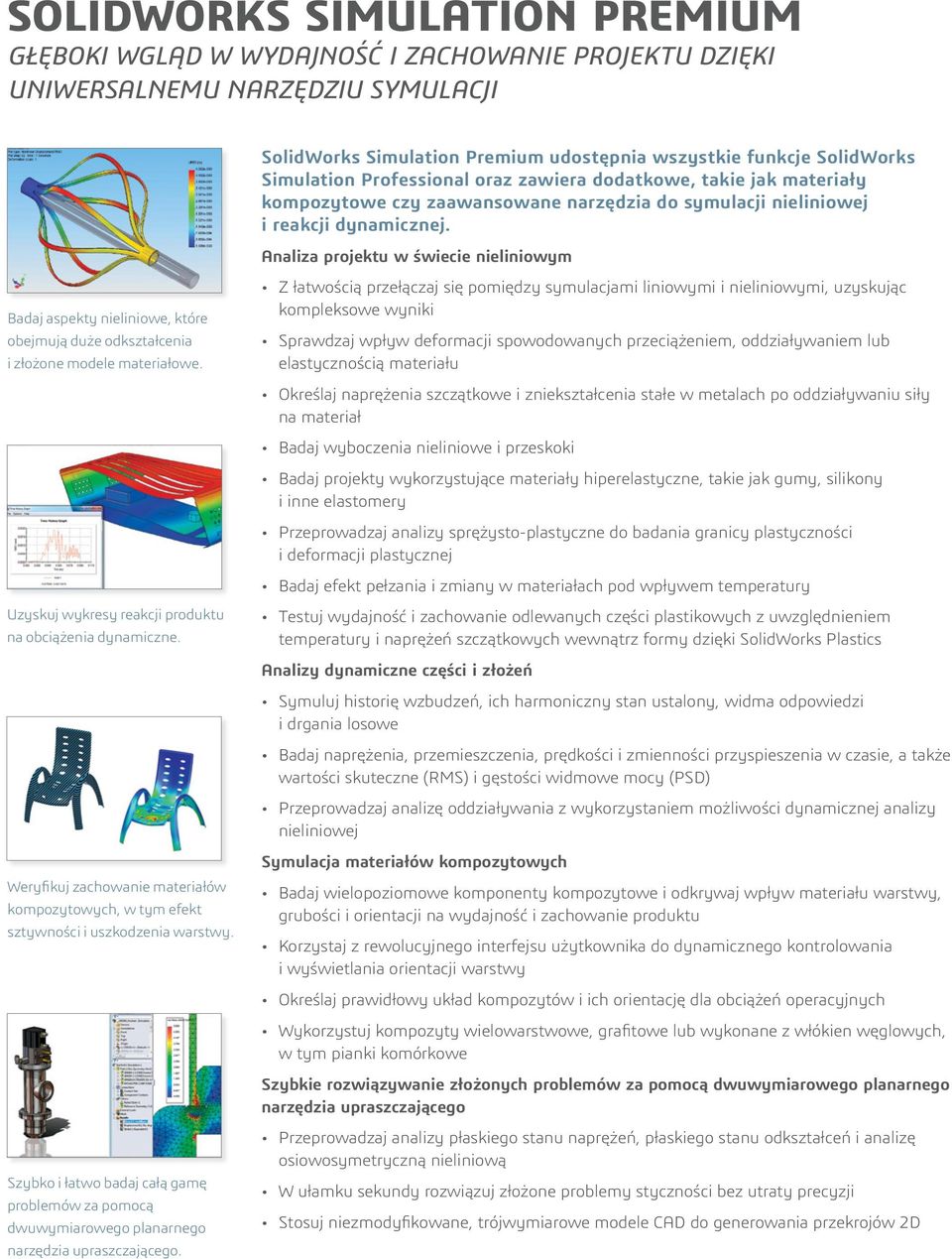

4 SOLIDWORKS SIMULATION PREMIUM Głęboki wgląd w wydajność i zachowanie projektu dzięki uniwersalnemu narzędziu symulacji SolidWorks Simulation Premium udostępnia wszystkie funkcje SolidWorks Simulation Professional oraz zawiera dodatkowe, takie jak materiały kompozytowe czy zaawansowane narzędzia do symulacji nieliniowej i reakcji dynamicznej. Analiza projektu w świecie nieliniowym Badaj aspekty nieliniowe, które obejmują duże odkształcenia i złożone modele materiałowe. Z łatwością przełączaj się pomiędzy symulacjami liniowymi i nieliniowymi, uzyskując kompleksowe wyniki Sprawdzaj wpływ deformacji spowodowanych przeciążeniem, oddziaływaniem lub elastycznością materiału Określaj naprężenia szczątkowe i zniekształcenia stałe w metalach po oddziaływaniu siły na materiał Badaj wyboczenia nieliniowe i przeskoki Badaj projekty wykorzystujące materiały hiperelastyczne, takie jak gumy, silikony i inne elastomery Przeprowadzaj analizy sprężysto-plastyczne do badania granicy plastyczności i deformacji plastycznej Badaj efekt pełzania i zmiany w materiałach pod wpływem temperatury Uzyskuj wykresy reakcji produktu na obciążenia dynamiczne. Testuj wydajność i zachowanie odlewanych części plastikowych z uwzględnieniem temperatury i naprężeń szczątkowych wewnątrz formy dzięki SolidWorks Plastics Analizy dynamiczne części i złożeń Symuluj historię wzbudzeń, ich harmoniczny stan ustalony, widma odpowiedzi i drgania losowe Badaj naprężenia, przemieszczenia, prędkości i zmienności przyspieszenia w czasie, a także wartości skuteczne (RMS) i gęstości widmowe mocy (PSD) Przeprowadzaj analizę oddziaływania z wykorzystaniem możliwości dynamicznej analizy nieliniowej Weryfikuj zachowanie materiałów kompozytowych, w tym efekt sztywności i uszkodzenia warstwy. Symulacja materiałów kompozytowych Badaj wielopoziomowe komponenty kompozytowe i odkrywaj wpływ materiału warstwy, grubości i orientacji na wydajność i zachowanie produktu Korzystaj z rewolucyjnego interfejsu użytkownika do dynamicznego kontrolowania i wyświetlania orientacji warstwy Określaj prawidłowy układ kompozytów i ich orientację dla obciążeń operacyjnych Wykorzystuj kompozyty wielowarstwowe, grafitowe lub wykonane z włókien węglowych, w tym pianki komórkowe Szybkie rozwiązywanie złożonych problemów za pomocą dwuwymiarowego planarnego narzędzia upraszczającego Szybko i łatwo badaj całą gamę problemów za pomocą dwuwymiarowego planarnego narzędzia upraszczającego. Przeprowadzaj analizy płaskiego stanu naprężeń, płaskiego stanu odkształceń i analizę osiowosymetryczną nieliniową W ułamku sekundy rozwiązuj złożone problemy styczności bez utraty precyzji Stosuj niezmodyfikowane, trójwymiarowe modele CAD do generowania przekrojów 2D

5 SOLIDWORKS FLOW SIMULATION Zaawansowany i intuicyjny w obsłudze moduł Simulation przeznaczony do symulacji obliczeniowej mechaniki płynów (CFD) dla inżynierów produktów SolidWorks Flow Simulation jest nowoczesnym narzędziem CFD (obliczeniowa mechanika płynów) służącym do łatwego przeprowadzania analiz symulacji przepływu cieczy, wymiany ciepła i sił przepływu dzięki któremu możliwe jest zbadanie wpływu przepływu gazu lub cieczy na wydajność i zachowanie produktu. Kontrola i optymalizacja skomplikowanych przepływów Badaj złożoność przepływu wewnątrz i wokół komponentów w celu wykrywania problemów turbulencji i recyrkulacji. Badaj złożone przepływy przez i dookoła komponentów dzięki analizie parametrycznej Dostosowuj swoje modele do warunków przepływów, w tym spadku ciśnienia, aby spełniały założone cele Wykrywaj problemy z turbulencjami i recyrkulacją z wykorzystaniem animowanych trajektorii przepływu Poznaj charakterystykę przepływu cieczy nienewtonowskich, takich jak krew i płynne tworzywo sztuczne Oceniaj oddziaływanie różnych wirników i wentylatorów na projekt Uwzględniaj skomplikowane zjawiska, takie jak porowatość, kawitacja i wilgotność Redukuj ryzyko występowania przegrzewania w projektach Zapobiegaj problemom z przegrzewaniem poprzez kontrolę rozkładu temperatury i strumieni ciepła. Wizualizuj i poznawaj rozkład temperatur wewnątrz i wokół produktów Łącz przepływ z analizą termiczną, symulując zjawisko konwekcji, przewodzenia i promieniowania Stosuj źródła ciepła i warunki brzegowe zależne od czasu i współrzędnych Ustalaj najlepsze parametry spełniające cele projektowe, takie jak efektywność wymienników ciepła Uzyskuj termiczne źródła ciepła oraz definicje warstw PCB z właściwości termalnych EDA Optymalizacja wydajności termicznej płytek PCB i komponentów elektronicznych Wykorzystuj moduł chłodzenia układów elektronicznych w celu optymalizacji wydajności komponentów elektronicznych. Moduł Electronic Cooling uwzględnia efekt ciepła Joule'a, symulację komponentów w modelu kompaktowym dwuopornikowym, w modelu kompaktowym ciepłowodowym, a także uwzględnia właściwości PCB, umożliwiając ocenę i zwiększenie efektywności chłodzenia. Przewidywanie i uzyskiwanie przepływu powietrza i parametrów komfortu w środowisku pracy i miejscu zamieszkania Moduł HVAC udostępnia zaawansowane modelowanie promieniowania (takie jak materiał półprzezroczysty czy właściwości radiacyjne zależne od długości fali), parametry komfortu i ogromną bazę materiałów budowlanych, dzięki której można badać ruchy gazów, temperaturę i promieniowanie w środowisku pracy i miejscu zamieszkania. Uzyskiwanie cennego wglądu w projekt dzięki zaawansowanym i intuicyjnym narzędziom wizualizacji wyników Wykorzystuj przekroje i wykresy powierzchni, aby badać rozkład wartości prędkości, ciśnienia, wirowości, temperatury i udziału masy Badaj zachowanie termiczne systemów oświetleń dzięki zaawansowanym możliwościom obsługi promieniowania udostępnionym w module HVAC. Porównuj wyniki przepływu cieczy pomiędzy wieloma układami z wykorzystaniem trybu porównywania Wykonuj pomiary w dowolnej lokalizacji przy użyciu narzędzia Point, Surface i Volume Parameter Twórz wykresy zmiennych wyników do dowolnego szkicu SolidWorks Zbieraj wyniki i automatycznie eksportuj dane do programu Microsoft Excel Za pomocą edrawings przedstawiaj w 3D wyniki CFD

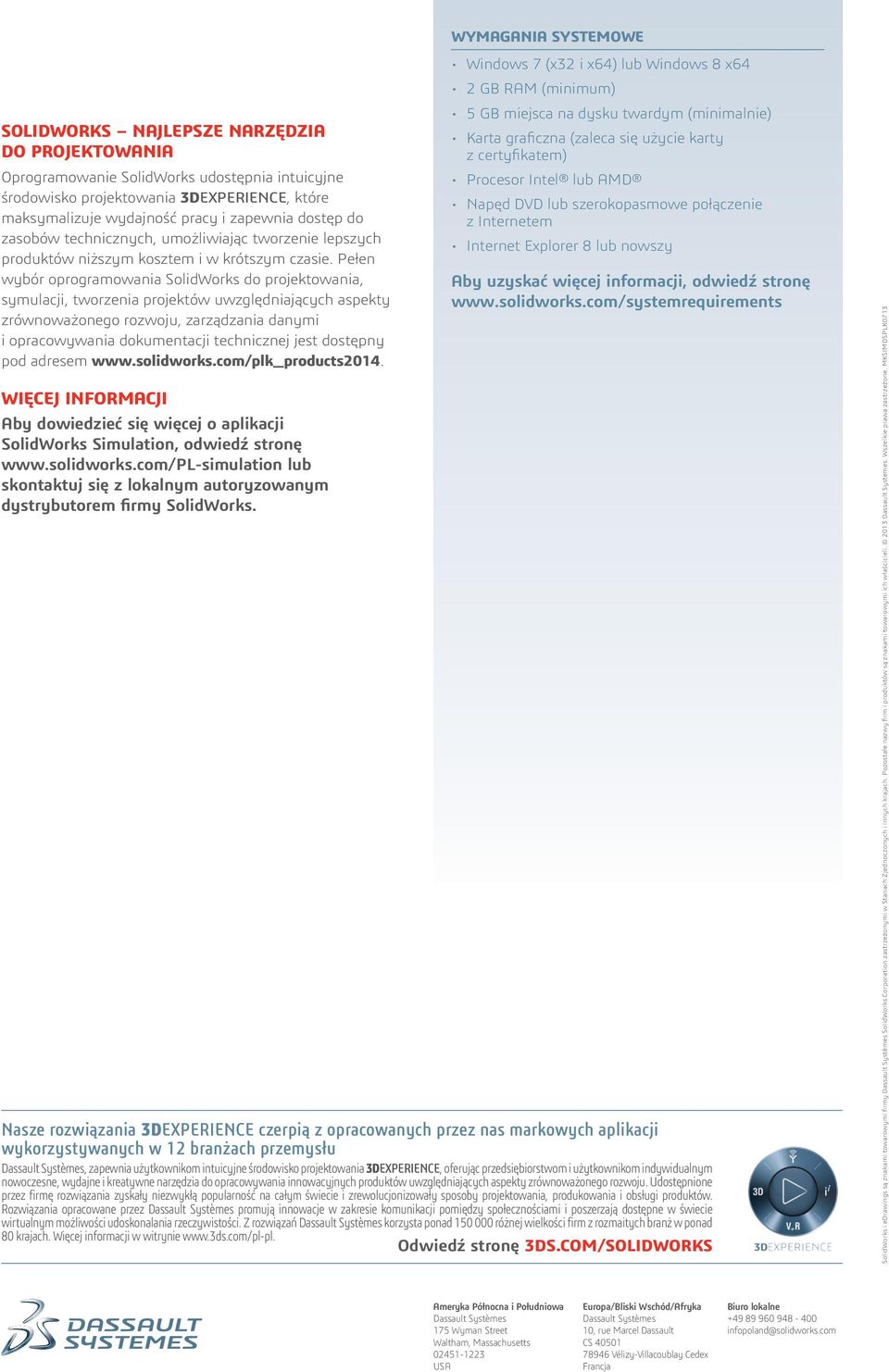

6 SOLIDWORKS NAJLEPSZE NARZĘDZIA DO PROJEKTOWANIA Oprogramowanie SolidWorks udostępnia intuicyjne środowisko projektowania 3DEXPERIENCE, które maksymalizuje wydajność pracy i zapewnia dostęp do zasobów technicznych, umożliwiając tworzenie lepszych produktów niższym kosztem i w krótszym czasie. Pełen wybór oprogramowania SolidWorks do projektowania, symulacji, tworzenia projektów uwzględniających aspekty zrównoważonego rozwoju, zarządzania danymi i opracowywania dokumentacji technicznej jest dostępny pod adresem WIĘCEJ INFORMACJI Aby dowiedzieć się więcej o aplikacji SolidWorks Simulation, odwiedź stronę lub skontaktuj się z lokalnym autoryzowanym dystrybutorem firmy SolidWorks. Wymagania systemowe Windows 7 (x32 i x64) lub Windows 8 x64 2 GB RAM (minimum) 5 GB miejsca na dysku twardym (minimalnie) Karta graficzna (zaleca się użycie karty z certyfikatem) Procesor Intel lub AMD Napęd DVD lub szerokopasmowe połączenie z Internetem Internet Explorer 8 lub nowszy Aby uzyskać więcej informacji, odwiedź stronę Nasze rozwiązania 3DEXPERIENCE czerpią z opracowanych przez nas markowych aplikacji wykorzystywanych w 12 branżach przemysłu Dassault Systèmes, zapewnia użytkownikom intuicyjne środowisko projektowania 3DEXPERIENCE, oferując przedsiębiorstwom i użytkownikom indywidualnym nowoczesne, wydajne i kreatywne narzędzia do opracowywania innowacyjnych produktów uwzględniających aspekty zrównoważonego rozwoju. Udostępnione przez firmę rozwiązania zyskały niezwykłą popularność na całym świecie i zrewolucjonizowały sposoby projektowania, produkowania i obsługi produktów. Rozwiązania opracowane przez Dassault Systèmes promują innowacje w zakresie komunikacji pomiędzy społecznościami i poszerzają dostępne w świecie wirtualnym możliwości udoskonalania rzeczywistości. Z rozwiązań Dassault Systèmes korzysta ponad różnej wielkości firm z rozmaitych branż w ponad 80 krajach. Więcej informacji w witrynie Odwiedź stronę 3DS.COM/SOLIDWORKS SolidWorks i edrawings są znakami towarowymi firmy Dassault Systèmes SolidWorks Corporation zastrzeżonymi w Stanach Zjednoczonych i innych krajach. Pozostałe nazwy firm i produktów są znakami towarowymi ich właścicieli Dassault Systemes. Wszelkie prawa zastrzeżone. MKSIMDSPLK0713 Ameryka Północna i Południowa Dassault Systèmes 175 Wyman Street Waltham, Massachusetts USA Europa/Bliski Wschód/Afryka Dassault Systèmes 10, rue Marcel Dassault CS Vélizy-Villacoublay Cedex Francja Biuro lokalne infopoland@solidworks.com
