Modelowanie biznesowe. Na podstawie materiałów: Mirosława Ochodeka
|
|
- Martyna Chmielewska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Modelowanie biznesowe Na podstawie materiałów: Mirosława Ochodeka 1
2 Agenda Modelowanie biznesowe Obiekty biznesowe UML diagram klas Activity modeling 2
3 Proces Def: ICOM Input Control Output Mechanism Control, Constraints Input Process Output Resources, Mechanism
4 Proces biznesowy Business process: spójny zbiór czynności prowadzący do uzyskania pewnej wartości (produktu). Aby stworzyć produkt potrzebujemy: zasobów, innych produktów (półproduktów), reguł (mechanizmu) Powinniśmy umieć opisać produkt i określić sposób pomiaru wartości
5 Biznesowy model organizacji Model biznesowy Mapa procesów biznesowych Mapy przepływu dla każdego procesu
6 Model biznesowy Interakcja ze środowiskiem biznesowym Najważniejsi współpracownicy Przepływ usług, produktów, informacji itd. Work outsourcing R and D Builder Co. University OUR COMPANY Materials Building Stock Co.
7 Map of business processes Najważniejsze procesy w organizacji wejście, wyjście, aktorzy, zasoby, zależności Input Control, Constraints Process Resources, Mechanism Output Input Control, Constraints Process Resources, Mechanism Output
8 Mapa czynności
9 Modelowanie domeny biznesowej 9
10 Quiz Czy potrafisz to zamodelować? 10
11 Elephant Jak rozumiesz termin ZEBRA? 11
12 Zebra Czy myślałeś o tym? 12
13 Zebra Gdzie można znaleźć ZEBRĘ? 13
14 Zebra Odpowiedziałeś: Afryka 14
15 Zebra Z czego składa się ZEBRA? 15
16 Zebra uszy głowa ogon nogi Czy myślałeś o tym? 16
17 Elephant Tak naprawdę mówiąc ZEBRA myślałem o... 17
18 Zebra 18
19 Modelowanie domeny biznesowej Każda domena ma swoją terminologię Pojęcia z różnych domen mogą się nakładać Co gorsza różnice znaczeniowe mogą być na początku trudne do znalezienia 19
20 Class diagram 20

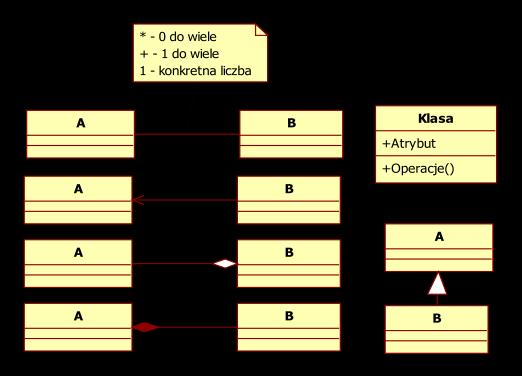

21 Diagramy klas Używając tych diagramów możemy modelować ontologię pojęć modelujemy obiekty świata rzeczywistego Poziom abstrakcji używaj poziomu abstrakcji odpowiedniego do zrozumienia domeny i problemu decyduj kiedy mówić o cechach obiektów a kiedy o osobnych bytach Powiązania i cechy są najważniejsze Operacje używane są aby pokazać dostępne funkcje. 21
22 Diagramy klas 22
23 Przykład 23
24 Ćwiczenie Spróbuj zamodelować obiekt ze świata rzeczywistego: komputer (desktop) 24
25 Activity Diagram 25

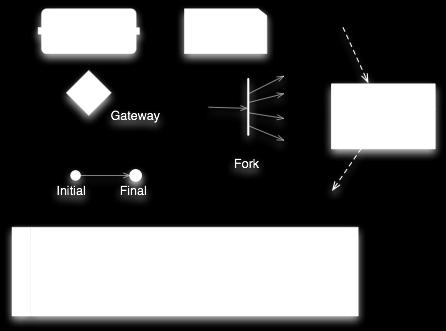

26 Diagram czynności Prezentuje sekwencje czynności do wykonania oraz interakcję 26
27 Przykład 27
28 Czynności 28
29 BPMN 29
30 Types of processes Prywatny (Wewnętrzny) Proces Biznesowy 30
31 Typy procesów Proces Abstrakcyjny (Publiczny) 31
32 Types of processes Proces Współpracy (Globalny) 32

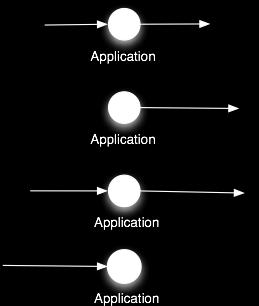

33 Token Tokens przemieszcza się pomiędzy czynnościami Każdy token jest unikalny(własne id) Zdarzenie start tworzy jeden token, który powinien być skonsumowany prze zdarzenie koniec Gdytoken jest przy rozgałęzieniu i żadna z gałęzi nie jest dostępna token przesyłany jest do zdarzenia koniec 33
34 Categories of elements 34
35 Podstawy zdarzenie Start (Start event) zdarzenie pośrednie (Intermediate event) zdarzenie końcowe (End event) Zadanie(Task (atomic)) Bramka (Gateway) Sekwencja 35
36 Sequence flow 36
37 Ćwiczenie 1 Zajęcia (proces prywatny - student) uczęszczanie na zajęcia zajęcia mogą kończyć się egzaminem jeżeli student nie zda egzaminu : dodatkowy egzamin musi zostać przeprowadzony (ED) jeżeli student nie zda dodatkowego egzaminu jest dyskwalifikowany (utwórz osobne zdarzenie końca dla tej sytuacji) 37

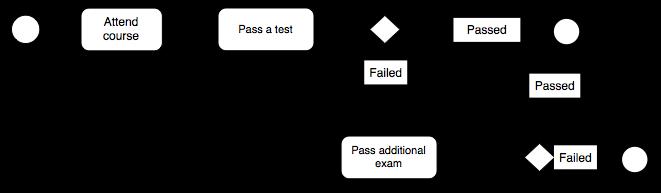

38 Rozwiązanie 38
39 (Linie) Swimlanes Basen (Pool) Linie (Lane) 39
40 Ćwiczenie 2 Dodaj basen dla studenta Dodaj basen dla nauczyciela 40
41 Rozwiązanie 41
42 Ćwiczenie 3 Opisz proces nauczyciela prowadź zajęcia przeprowadź egzamin jeżeli jakiś student nie zdał egzaminu przeprowadź egzamin dodatkowy (ED) 42
43 Rozwiązanie 43
44 Zdarzenia + throw and catch Zdarzenia mogą być bardziej zaawansowane niż Zdarzenia Pośrednie oraz końcowe mogą być typu zgłaszającego ( throwing type ) Zdarzenia Start oraz pośrednie mogą być typu oczekującego (catching type) 44
45 Zdarzenia czasowe dokładna data/godzina (10 min, etc.) cykliczne (co 10 dni, co Czwartek o 9:45) Transaction Time exceeded 45
46 Ćwiczenie 4 Zamień zdarzenie początku na czasowe 46
47 Rozwiązanie 47
48 Komunikaty (Message event) wysyłanie -> odbieranie komunikatów Zatrzymaj przepływ do czasu otrzymania komunikatu 48
49 Ćwiczenie 5 Zmień nazwę zdał test -> podejście do egzaminu Dodaj komunikat Po zakończeniu egzaminu nauczyciel wysyła komunikat z wynikami Studenci oczekują komunikatu z wynikami 49
50 Rozwiązanie 50
51 Zdarzenia warunkowe Aktywne gdy warunek jest prawdziwy 51
52 Link łączą elementy diagramów 52
53 Dodawanie zdarzeń do czynności Zdarzenia mogą być przypięte do czynności gdy zdarzenie jest aktywowane czynność się kończy 53
54 Ćwiczenie 6 Dodaj zdarzenie czasowe dodaj zdarzenie do zadania uczęszczanie na kurs zakończenie kursu 54
55 Rozwiązanie 55
56 Zdarzenie Zdarzenie(atomic) Podproces zwinięty zorwinięty 56
57 Czynności 57
58 Ćwiczenie 7 Zmień na zadanie cykliczne prowadź i uczęszczaj na kurs 58
59 Rozwiązanie 59
60 Obiekty łącznikowe Przepływ sekwencyjny Przepływ komunikaty Powiązanie 60
61 Ćwiczenie 8 Użyj przepływu komunikatów do synchronizacji Zsynchronizuj egzaminy 61
62 Rozwiązanie 62
63 Ćwiczenie 9 Zamień basen Nauczyciela na Uniwersytet Dodaj dwie linie: Nauczyciel Dziekanat 63
64 Solution 64
65 Ćwiczenie 10 Dziekanat dodaj zdarzenie startowe czasowe -> koniec semestru dodaj podproces Obsługa studenta (multi-instance) dodaj zdarzenie końcowe 65
66 Rozwiązanie 66
67 Bramki 67
68 Xor jeden z wielu (data-driven) 68
69 Asynchroniczne połączenie Asynchroniczny (one to go) 69
70 Ćwiczenie 11 Obsługa podprcesu Dodaj zdarzenie start Dodaj bramke Xor Dodaj dwie ścieżki signal -> zdany AE signal -> oblany AE Dodaj zdarzenie końcowe(end) 70
71 Rozwiązanie 71
72 Or Co najmiej jeden (might be more) 72
73 Synchroniczne połączenie wszystkie które się kwalifikują 73
74 Ćwiczenie 12 Rozwiń ścieżkę niezdany AE dodaj bramkę jeżeli student pobiera stypendium -> zabierz jeżeli student ma punkty -> zapisz warunkowo na następny semestr 74
75 Rozwiązanie 75
76 Równoległe wykonanie Token through each branch 76
77 Złączenie ścieżek równoległych Synchronous 77
78 Ćwiczenie 13 Rozszerz ścieżkę dla zdał Równolegle zaznacz że student zdał kurs dodaj punkty do konta studenta 78
79 Rozwiązanie 79
80 Congratulations! Your first BPMN diagram 80
81 Pytania 81
