1 Diagramy czynności opisują dynamikę systemu, graficzne przedstawienie uszeregowania działań obrazuje strumień wykonywanych czynności z ich pomocą modeluje się: - scenariusze przypadków użycia, - procesy systemowe o dużej liczbie równoległych czynności i sytuacji decyzyjnych, - operacje, - algorytmy

2 Podstawowe pojęcia czynność - określone zachowanie złożone z logicznie uporządkowanych ciągów podczynności, przepływ sterowania relacja między dwoma czynnościami, wskazująca, że po wykonaniu źródłowej sterowanie zostaje przekazane do docelowej, początek punkt rozpoczęcia przepływu sterowania i danych inicjujący funkcjonowanie diagramu czynności,

3 Podstawowe pojęcia koniec punkt zatrzymania przepływów sterowania na diagramie czynności zakończenie przepływu punkt zatrzymania wybranego przepływu sterowania, pokazuje zatrzymanie sekwencji czynności przed jej całkowitym, zaplanowanym zrealizowaniem

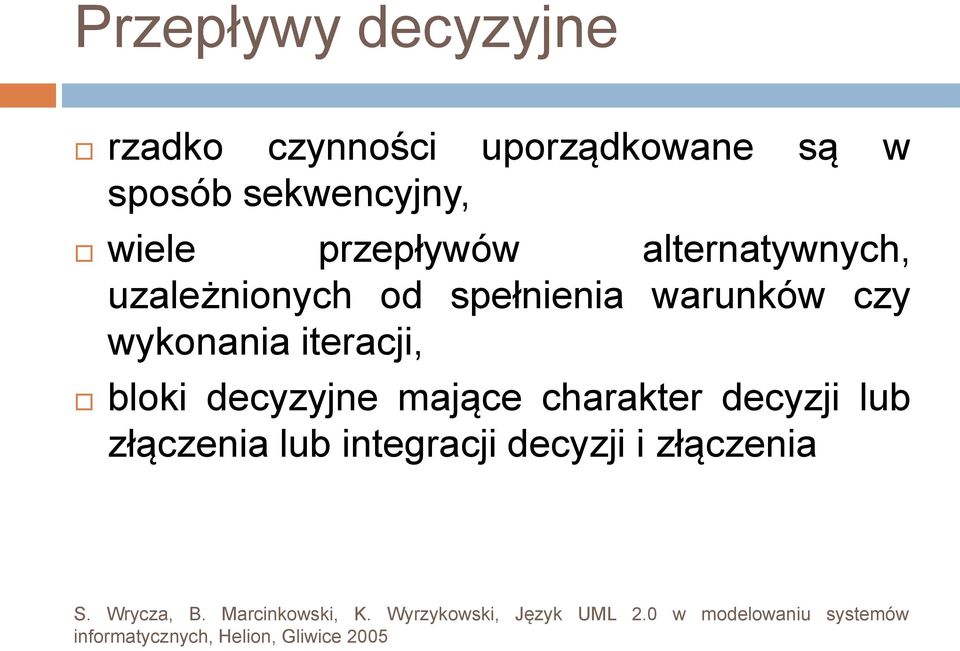

4 Przepływy decyzyjne rzadko czynności uporządkowane są w sposób sekwencyjny, wiele przepływów alternatywnych, uzależnionych od spełnienia warunków czy wykonania iteracji, bloki decyzyjne mające charakter decyzji lub złączenia lub integracji decyzji i złączenia

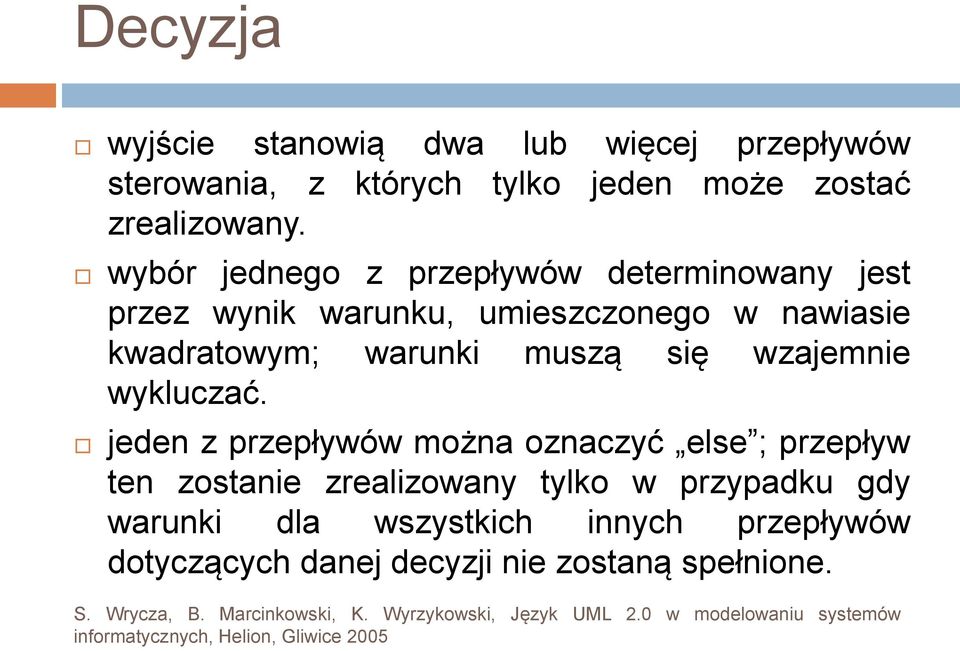

5 Decyzja wyjście stanowią dwa lub więcej przepływów sterowania, z których tylko jeden może zostać zrealizowany. wybór jednego z przepływów determinowany jest przez wynik warunku, umieszczonego w nawiasie kwadratowym; warunki muszą się wzajemnie wykluczać. jeden z przepływów można oznaczyć else ; przepływ ten zostanie zrealizowany tylko w przypadku gdy warunki dla wszystkich innych przepływów dotyczących danej decyzji nie zostaną spełnione.

6 Złączenie zawiera szereg przepływów wejściowych i jeden wyjściowy, nie ma charakteru synchronizacyjnego każdy przepływ będący wejściem do złączenia pociąga za sobą wykonanie wyjściowego przepływu sterowania, można specyfikować decyzję i złączenie alternatywnych przepływów w ramach jednego bloku decyzyjnego.

7 Przepływy współbieżne przybierają postać rozwidlenia lub scalenia, rozwidlenie jeden wejściowy przepływ oraz co najmniej dwa wyjściowe, scalenie przekazanie sterowania z wielu przepływów wejściowych do jednego wyjściowego, w punkcie scalenia równoległe procesy ulegają synchronizacji.

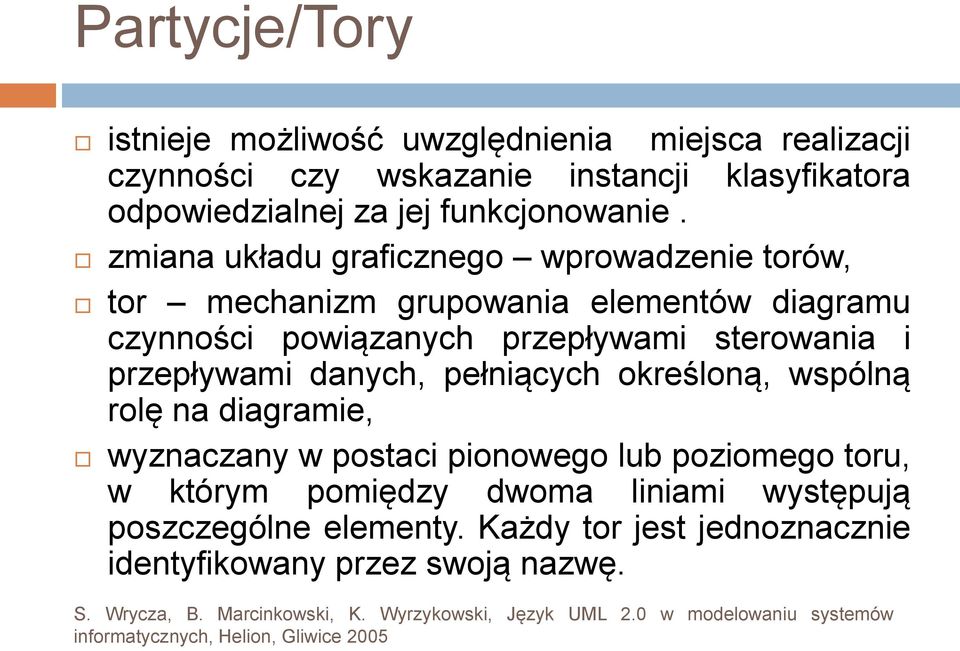

8 Partycje/Tory istnieje możliwość uwzględnienia miejsca realizacji czynności czy wskazanie instancji klasyfikatora odpowiedzialnej za jej funkcjonowanie. zmiana układu graficznego wprowadzenie torów, tor mechanizm grupowania elementów diagramu czynności powiązanych przepływami sterowania i przepływami danych, pełniących określoną, wspólną rolę na diagramie, wyznaczany w postaci pionowego lub poziomego toru, w którym pomiędzy dwoma liniami występują poszczególne elementy. Każdy tor jest jednoznacznie identyfikowany przez swoją nazwę.

9 Obszar przerwania grupa czynności, w obrębie której w wyniku działania przepływu przerwania realizacja wszystkich czynności jest bezzwłocznie przerwana, początek przepływu przerwania zaczyna się w obrębie obszaru a koniec poza nim, graficzna postać - czynność z krawędziami w postaci linii przerywanych, przepływ przerwania błyskawica

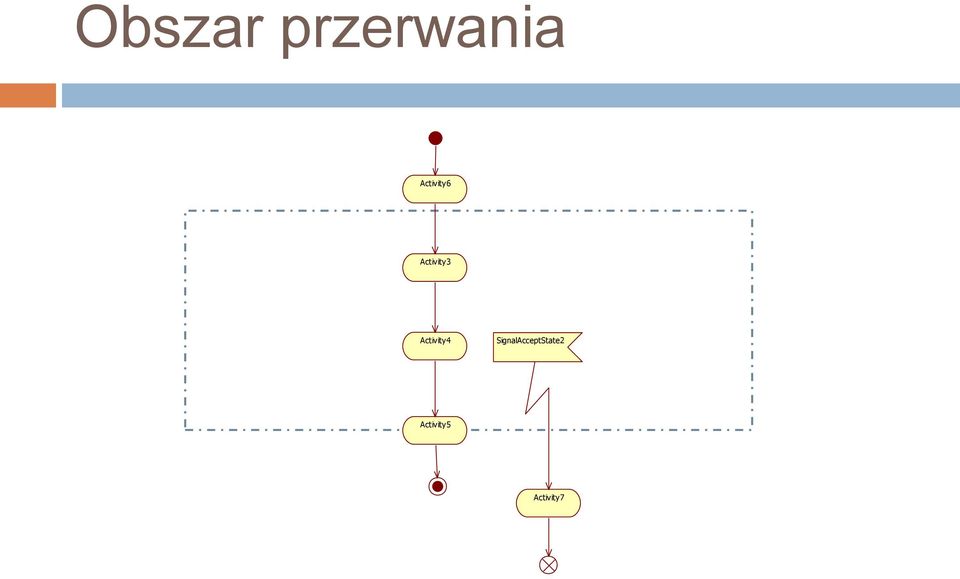

10 Obszar przerwania Activity6 Activity3 Activity4 SignalAcceptState2 Activity5 Activity7

11 Sygnał asynchroniczny bodziec inicjujący czynność lub akcję; w ciągu czynności może zdarzyć się wysłanie sygnału, przyjęcie sygnału powoduje wykonanie czynności, symbolem wysyłania jest pięciokąt wypukły a otrzymania pięciokąt wklęsły.

12 Sygnał Symbolem wysyłania jest pięciokąt wypukły, a otrzymania pięciokąt wklęsły. SignalSendState1 SignalAcceptState1

13 Przepływ danych niektóre czynności są wykonywane z udziałem obiektów, można to pokazać wprowadzając przepływ danych pomiędzy danym obiektem a czynnościami mającymi wpływ na ten obiekt. Kiedy to robimy? Gdy: wskazujemy odpowiedzialność obiektu, zmieniany jest stan obiektu, obrazowany jest przepływ obiektu

14 Przepływ danych Activity1 [ObjectFlowState1] Activity2

15 Diagramy czynności rozbudowane schematy blokowe pozwalają stosować procesy współbieżne, dobre narzędzie do modelowania przepływu zadań i programowania wielowątkowego, obrazują kolejne kroki operacji i procesów biznesowych, nie pokazują związków między obiektami a czynnościami -> diagramy interakcji
