C Z Ę Ś Ć I PROJEKT ZAŁOŻEŃ DO PLANU ZAOPATRZENIA W CIEPŁO DLA GMINY ŁUKTA

Transkrypt

1 C Z Ę Ś Ć I PROJEKT ZAŁOŻEŃ DO PLANU ZAOPATRZENIA W CIEPŁO DLA GMINY ŁUKTA Gdańsk 2009

2 C Z Ę Ś Ć I - SPIS TREŚCI 1. STAN AKTUALNY CIEPŁOWNICTWA NA OBSZARZE GMINY ŁUKTA OGÓLNA CHARAKTERYSTYKA GMINY ŁUKTA WARUNKI KLIMATYCZNE AKTUALNA STRUKTURA ZAOPATRZENIA GMINY ŁUKTA W CIEPŁO ANALIZA AKTUALNEGO ZAPOTRZEBOWANIA NA CIEPŁO DLA OBSZARU GMINY ŁUKTA PODZIAŁ GMINY ŁUKTA NA REJONY BILANSOWE ORAZ ICH CHARAKTERYSTYKA ZBIORCZA BAZA DANYCH O OBIEKTACH DO OKREŚLENIA BILANSU CIEPLNEGO GMINY ŁUKTA AKTUALNE ZAPOTRZEBOWANIE NA CIEPŁO DLA OBSZARU GMINY ŁUKTA OCENA PERSPEKTYWICZNEGO ZAPOTRZEBOWANIA NA CIEPŁO DLA OBSZARU GMINY ŁUKTA Z UWZGLĘDNIENIEM PLANOWANYCH INWESTYCJI ORAZ DZIAŁAŃ TERMORENOWACYJNYCH PROGNOZY ROZWOJU BUDOWNICTWA MIESZKANIOWEGO INWESTYCJE W SEKTORZE USŁUG I GOSPODARKI TERMORENOWACJA I INNE DZIAŁANIA PROOSZCZĘDNOŚCIOWE OGRANICZAJĄCE... ZAPOTRZEBOWANIE NA MOC CIEPLNĄ PO STRONIE ODBIORCÓW ANALIZA PERSPEKTYWICZNEGO ZAPOTRZEBOWANIA NA CIEPŁO DLA OBSZARU GMINY ŁUKTA MOŻLIWOŚCI WYKORZYSTANIA LOKALNYCH ZASOBÓW PALIW I ENERGII Z UWZGLEDNIENIEM SKOJARZONEGO WYTWARZANIA CIEPŁA I ENERGII ELEKTRYCZNEJ ORAZ ZAGOSPODAROWANIA CIEPŁA ODPADOWEGO OCENA MOŻLIWOŚCI WPROWADZENIA GOSPODARKI SKOJARZONEJ W LOKALNYCH ŹRÓDŁACH CIEPŁA W OPARCIU O PALIWA GAZOWE I BIOGAZ OCENA ZASOBÓW ENERGII CIEPLNEJ ZE ŹRÓDEŁ ODNAWIALNYCH MOŻLIWOŚCI ZAGOSPODAROWANIA CIEPŁA ODPADOWEGO Z INSTALACJI PRZEMYSŁOWYCH

3 1. STAN AKTUALNY CIEPŁOWNICTWA NA OBSZARZE GMINY ŁUKTA 1.1 Ogólna charakterystyka gminy Łukta Gmina Łukta położona jest w zachodniej części województwa warmińsko-mazurskiego, w północno-wschodniej części powiatu ostródzkiego. Gmina zlokalizowana jest na pograniczu Pojezierza Wschodniopomorskiego (Pojezierze Iławskie) i Pojezierza Mazurskiego (Pojezierze Olsztyńskie). Gmina Łukta sąsiaduje bezpośrednio z sześcioma gminami. Od strony północnej gmina Łukta graniczy z gminą wiejską Świątki, od strony wschodniej z gminą Jonkowo i Gietrzwałd, od strony południowej z gminą wiejską Ostróda, od strony zachodniej z gminą miejsko-wiejska Miłomłyn, natomiast od strony północno-zachodniej z gminą miejsko-wiejską Morąg. Na obszarze gminy zlokalizowanych jest 36 miejscowości wiejskich zgrupowanych w 16 sołectwach. Siedziba gminy zlokalizowana jest w miejscowości Łukta. Gmina liczy ok. 4,54 tys. mieszkańców, przy czym w miejscowości Łukta zamieszkuje 1,25 tys. mieszkańców, natomiast w pozostałych miejscowościach ok. 3,27 tys. mieszkańców. Gmina zajmuje powierzchnię ok. 184,7 km 2 Gęstość zaludnienia wynosi blisko 25 osób na 1 km 2. Do największych miejscowości wiejskich gminy należą: Florczaki, Ględy, Mostkowo, Ramoty, Pelnik, Molza i Komorowo. Gmina ma charakter typowo rolniczy oraz w coraz większym stopniu turystycznorekreacyjny. Większość mieszkańców prowadzi własne gospodarstwa rolne lub pracuje w różnych sektorach usług, handlu i przemysłu. Na terenie gminy zlokalizowanych jest kilka dużych oraz kilkadziesiąt mniejszych zakładów produkcyjno-usługowych. Głównym kierunkiem rozwojowym gminy Łukta będzie w przyszłości rolnictwo, przemysł spożywczy oraz turystyka i rekreacja. Przewiduje się, że w przyszłości ważną funkcją uzupełniającą będzie spełniała również agroturystyka oraz przemysł agroenergetyczny. Na terenie miejscowości Łukta zaopatrzenie w ciepło realizowane jest poprzez lokalny system ciepłowniczy (5 budynków mieszkalnych wielorodzinnych oraz obiekty użyteczności publicznej), lokalne kotłownie przemysłowe oraz indywidualne źródła ciepła. Na terenach wiejskich gminy, za wyjątkiem kilku obiektów przemysłowych, zaopatrzenie w ciepło realizowane jest praktycznie wyłącznie poprzez indywidualne źródła ciepła. Gmina Łukta nie jest zgazyfikowana. 3

4 1.2 Warunki klimatyczne Zgodnie z podziałem Polski na strefy klimatyczne teren gminy Łukta zaszeregowany jest do III strefy. Zgodnie z PN-82/B dla miejscowości położonych w III strefie klimatycznej należy przyjmować obliczeniową temperaturę powietrza na zewnątrz budynków (temperaturę minimalną) równą -20 C. Poniżej przedstawiono analizę warunków klimatycznych mogących wystąpić na obszarze gminy Łukta w okresie miesięcy zimowych odpowiadających standardowemu sezonowi grzewczemu oraz określono charakterystyki klimatyczne niezbędne dla celów niniejszego opracowania. Przy przeprowadzaniu analizy wykorzystano bazę danych klimatycznych zawartą w normie PN-B W celu określenia średnich warunków zewnętrznych oraz czasu trwania typowego (standardowego) sezonu grzewczego przeanalizowano średnie wieloletnie temperatury miesięczne rejestrowane w analizowanym rejonie oraz liczbę dni ogrzewania. W oparciu o powyższe dane określono średnią temperaturę sezonu grzewczego oraz liczbę stopniodni ogrzewania w standardowym sezonie grzewczym. Uwzględniając powyższe dane, dla celów obliczeniowych niniejszego opracowania, przyjęto następujące założenia dotyczące uwarunkowań zewnętrznych mogących wystąpić w okresie standardowego sezonu grzewczego na terenie gminy Łukta: 1. Minimalna temperatura zewnętrzna (normatywna) T z,min = -20 C 2. Średnia temperatura zewnętrzna w sezonie grzewczym T z,śr = +2,15 C 3. Średnia temperatura roczna T O = +7,6 C 4. Długość typowego sezonu grzewczego = 232 dni 5. Liczba stopniodni ogrzewania w standardowym sezonie grzewczym (przy T wew = +20 C) SD = 4141,6 1.3 Aktualna struktura zaopatrzenia gminy Łukta w ciepło Na terenie miejscowości Łukta eksploatowany jest jeden większy lokalny system ciepłowniczy (l.s.c.) zasilany z osiedlowej kotłowni opalanej biomasą o zainstalowanej mocy cieplnej 2,0 MW, oraz trzy przemysłowe lokalne systemy ciepłownicze. W pozostałych miejscowościach gminy brak jest scentralizowanych systemów zaopatrzenia w energię cieplną. Poza wymienionymi lokalnymi systemami ciepłowniczymi zaspokajanie potrzeb cieplnych odbiorców na terenie gminy Łukta odbywa się również w oparciu o: lokalną kotłownię olejową kotłownia zasila obiekty Domu Pomocy Społecznej, zlokalizowanego w miejscowości Molza; lokalną kotłownię opalaną biomasą zasila Szkołę Podstawową w Mostkowie; 4

5 kotłownię węglową zasila Szkołę Podstawową we Florczakach; przemysłową kotłownię olejową kotłownia zasila obiekty przedsiębiorstwa Ferma Drobiu, zlokalizowane w miejscowości Ramoty; indywidualne kotłownie na węgiel, olej opałowy i gaz płynny LPG, inne źródła ciepła i urządzenia grzewcze na paliwa stałe (węgiel, koks, odpady drzewne i drewno) oraz elektryczne urządzenia grzewcze. Kotłownie węglowe i olejowe oraz indywidualne małe kotłownie zlokalizowane na terenie gminy Łukta zaopatrują w ciepło głównie odbiorców w sektorze budownictwa mieszkaniowego oraz w sektorach usług i użyteczności publicznej (obiekty szkolne, świetlice, poczta, policja itp). Zakłady przemysłowe zlokalizowane na terenie gminy zaopatrywane są w energię cieplną z lokalnych dużych i średnich kotłowni dostarczających ciepło głównie na potrzeby technologii (c.t.) i centralnego ogrzewania (c.o.) oraz z mniejszych indywidualnych źródeł ciepła dostarczających energię cieplną głównie na potrzeby centralnego ogrzewania (c.o.) i przygotowania ciepłej wody użytkowej (c.w.u.) obiektów biurowych i magazynowych. Charakterystyka wybranych kotłowni lokalnych Osiedlowa kotłownia Zakładu Gospodarki Komunalnej w Łukcie, zlokalizowana przy ul. Zagrodowej w Łukcie. Jest to kotłownia opalana biomasą o mocy cieplnej 2,0 MW. Kotłownia wyposażana jest w 2 kotły na biomasę, tj. 1 kocioł typu Compact 150 o mocy 1500 kw i sprawności nominalnej 85% oraz 1 kocioł typu Ecovex D500 o mocy 500 kw. Kotłownia dostarcza czynnik grzewczy poprzez system preizolowanych Sieci cieplnych do 5 budynków mieszkalnych wielorodzinnych oraz do Zespołu Szkół Szkolno-Przedszkolny i do Ośrodka Zdrowia Kotłownia pracuje w okresie całego roku na potrzeby centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Parametry nominalne pracy kotłowni wynoszą 95/70 C. Kotłownia lokalna przemysłowa Przedsiębiorstwa Produkcyjno Usługowo-Handlowego PROSPER Sp. z o.o. zlokalizowana w miejscowości Łukta, ul. Warmińska 14A. Jest to kotłownia wodna olejowa opalana tzw. średnim olejem opałowym. Kotłownia wyposażana jest w 2 kotły wodne o mocy łącznej 1616 kw, tj. 1 kocioł olejowy typu Schafer Domoblok DNC 1500 o mocy 1500 kw i sprawności nominalnej 90% oraz 1 kocioł gazowy typu Buderus o mocy 116 kw (aktualnie wyłączony z eksploatacji). Kotłownia pracuje w okresie całego roku na potrzeby technologii, centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Parametry nominalne pracy kotłowni wynoszą 95/70 C. Kotłownia lokalna przemysłowa przedsiębiorstwa Zakłady Mięsne WIECZOREK zlokalizowana w miejscowości Łukta, ul. Olsztyńska 1A. Jest to kotłownia parowa gazowa opalana gazem płynnym LPG. Kotłownia wyposażana jest w jeden kocioł parowy typu Danstoker TDC 5 o wydajności 2,7 ton pary na godzinę i mocy cieplnej 1775 kw. Kotłownia pracuje w okresie ca- 5

6 łego roku na potrzeby technologii, centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Kotłownia lokalna przemysłowa przedsiębiorstwa Mleczarnia EKOŁUKTA Sp. z o.o. zlokalizowana w miejscowości Łukta, ul. Brzozowa 2. Jest to kotłownia wodna olejowa opalana olejem opałowym typu Eksterm. Kotłownia wyposażana jest w jeden kocioł wodny typu Makus 280 o mocy cieplnej 280 kw. Kotłownia pracuje w okresie całego roku na potrzeby technologii, centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Kotłownia przemysłowa przedsiębiorstwa Ferma Drobiu zlokalizowana w miejscowości Ramoty. Jest to kotłownia wodna olejowa opalana olejem opałowym typu Eksterm. Kotłownia wyposażana jest w jeden kocioł wodny o mocy cieplnej 300 kw. Kotłownia pracuje w okresie całego roku na potrzeby technologii, centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Kotłownia Szkoły Podstawowej w Mostkowie. Jest to kotłownia wodna opalana biomasą o mocy cieplnej 225 kw. Kotłownia wyposażana jest w 3 kotły na biomasę typu Atmos 75, każdy o mocy 75 kw. Kotłownia pracuje w okresie sezonu grzewczego na potrzeby centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Parametry nominalne pracy kotłowni wynoszą 90/70 C. Kotłownia Domu Pomocy Społecznej zlokalizowana w miejscowości Molza. Jest to kotłownia wodna olejowa opalana olejem opałowym typu Eksterm. Kotłownia wyposażana jest w jeden kocioł wodny typu Wagner WK 65 o mocy cieplnej 65 kw. Kotłownia pracuje w okresie całego roku na potrzeby centralnego ogrzewania i przygotowania ciepłej wody użytkowej. Parametry nominalne pracy kotłowni wynoszą 90/70 C. Ogółem na terenie gminy Łukta zlokalizowanych jest kilka dużych i kilkanaście mniejszych źródeł ciepła o łącznej mocy cieplnej w granicach 4450 kw (ok. 32,6% potrzeb cieplnych gminy), w których paliwem podstawowym jest biomasa (zrębki drzewne), olej opałowy, gaz płynny LPG oraz węgiel. Źródła indywidualne Odbiorcy zasilani ze źródeł indywidualnych stanowią największą pod względem wielkości potrzeb cieplnych grupę odbiorców ciepła na terenie gminy Łukta. Potrzeby cieplne danej grupy odbiorców stanowią ok. 67,4% całkowitego zapotrzebowania gminy Łukta i kształtują się na poziomie 9200 kw. Dana grupa odbiorców ogrzewana jest głównie przy wykorzystaniu indywidualnych urządzeń grzewczych na paliwa stałe (węgiel, koks i biomasa), olej opałowy oraz w niewielkim stopniu gaz płynny LPG. Potrzeby cieplne budownictwa mieszkaniowego w ponad 96% pokrywane są ze źródeł indywidualnych. Dana grupa odbiorców obejmuje zarówno budynki starsze wiekowo, 6

7 nie posiadające instalacji c.o. (wyposażone w piece kaflowe lub ogrzewane elektrycznie), jak również budynki nowe (z okresu od 1992 r.) wyposażone np. w indywidualne kotłownie węglowe lub olejowe. Potrzeby cieplne związane z przygotowaniem ciepłej wody użytkowej praktycznie wszystkich odbiorców w sektorze budownictwa wielorodzinnego, usług publicznych i komercyjnych oraz w sektorze gospodarki (dotyczy obiektów zaopatrywanych w energię cieplną na potrzeby technologii, c.o. i c.w.u.) zaspokajane są w ponad 73,4% w oparciu o kotłownie lokalne i źródła zakładowe. Natomiast źródła indywidualne pokrywają zapotrzebowanie na c.w.u. w ok. 26,6% - są to głównie odbiorcy indywidualni (budownictwo jednorodzinne). Ocenia się, że na terenie gminy Łukta, w grupie odbiorców eksploatujących źródła indywidualne, występuje następująca struktura zaopatrzenia w ciepło na potrzeby c.o.: źródła na paliwa stałe: węgiel, koks - ok. 66,0%; biomasa (drewno i odpady drzewne) - ok. 24,0%; źródła olejowe - ok. 2,5%; źródła gazowe (gaz płynny LPG) - ok. 2,0%; energia elektryczna i inne - ok. 5,5%, natomiast struktura ta w odniesieniu do źródeł ciepła przygotowujących c.w.u. przedstawia się, następująco: źródła na paliwa stałe: węgiel, koks - ok. 33,0%; biomasa (drewno i odpady drzewne) - ok. 27,0%; źródła olejowe - ok. 0,0%; źródła gazowe (gaz płynny LPG) - ok. 8,0%; energia elektryczna i inne - ok. 32,0%. 7

8 2. ANALIZA AKTUALNEGO ZAPOTRZEBOWANIA NA CIEPŁO DLA OB- SZARU GMINY ŁUKTA 2.1 Podział gminy Łukta na rejony bilansowe oraz ich charakterystyka W celu przeprowadzenia analizy aktualnego zapotrzebowania na ciepło oraz określenia ww. zapotrzebowania w perspektywie najbliższych 15 lat, cały obszar gminy Łukta podzielono na dwa rejony bilansowe. Zasięg poszczególnych rejonów bilansowych, ich powierzchnie oraz orientacyjną liczbę ludności przedstawiono w tabeli Na rysunku 2.1 przedstawiono mapę gminy (za dokumentem Studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy Łukta ) z oznaczonymi rejonami bilansowymi. Rejon bilansowy I Rejon bilansowy nr I obejmuje centralny obszar gminy. Do analizowanej jednostki bilansowej włączono: tereny miejscowości Łukta; tereny miejscowości Molza; tereny miejscowości Ramoty; tereny miejscowości Strzałkowo. Powierzchnia całkowita rejonu wynosi ok ha, w tym tereny osiedlowe 55 ha. W granicach rejonu zamieszkuje około 1670 osób, tj. 36,7% całkowitej liczby ludności gminy Łukta. Główne funkcje analizowanej jednostki bilansowej to: mieszkalnictwo, funkcje administracyjne, oświata, usługi i rolnictwo. Rejon I jest rejonem, w granicach którego położonych jest około 557 mieszkań (w tym ok. 120 mieszkań w budynkach wielorodzinnych), co stanowi ponad 42% zasobów mieszkaniowych gminy. Rejon I jest miejscem lokalizacji podstawowych urzędów gminy oraz obiektów użyteczności publicznej (Urząd Gminy, Szkoła Podstawowa i Gimnazjum, Ośrodek Zdrowia, Kościół, Policja, Straż Pożarna). Granica pomiędzy rejonami bilansowymi nr I i nr II jest granicą umowną obszar rejonu nr I uwzględnia wymienione powyżej miejscowości oraz ich najbliższe otoczenie. Rejon bilansowy II Rejon bilansowy nr II obejmuje pozostałe tereny wiejskie gminy Łukta, które nie weszły w skład rejonu nr II.. Do analizowanej jednostki bilansowej włączono następujące miejscowości sołectw, tj.: 8

9 Powierzchnia całkowita rejonu wynosi ha, w tym tereny osiedlowe 185 ha. W granicach rejonu zamieszkuje około 2860 osób, tj. około 63,3 % całkowitej liczby ludności gminy Łukta. Główne funkcje realizowane na obszarze jednostki bilansowej nr II to rolnictwo, mieszkalnictwo, turystyka i rekreacja a także przemysł. Na terenie analizowanej jednostki bilansowej zlokalizowanych jest 768 mieszkań (w większości rolnicza zabudowa zagrodowa - ok. 450 budynków jednorodzinnych). Struktura funkcjonalno-przestrzenna rejonu bilansowego nr II opisana jest szczegółowo w Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego Gminy Łukta, Część I; Uwarunkowania zagospodarowania przestrzennego; Część II; Kierunki zagospodarowania przestrzennego. Studium to określa możliwość rozwoju rolnictwa oraz usług turystycznych i rekreacji na terenie rejonu II. 9

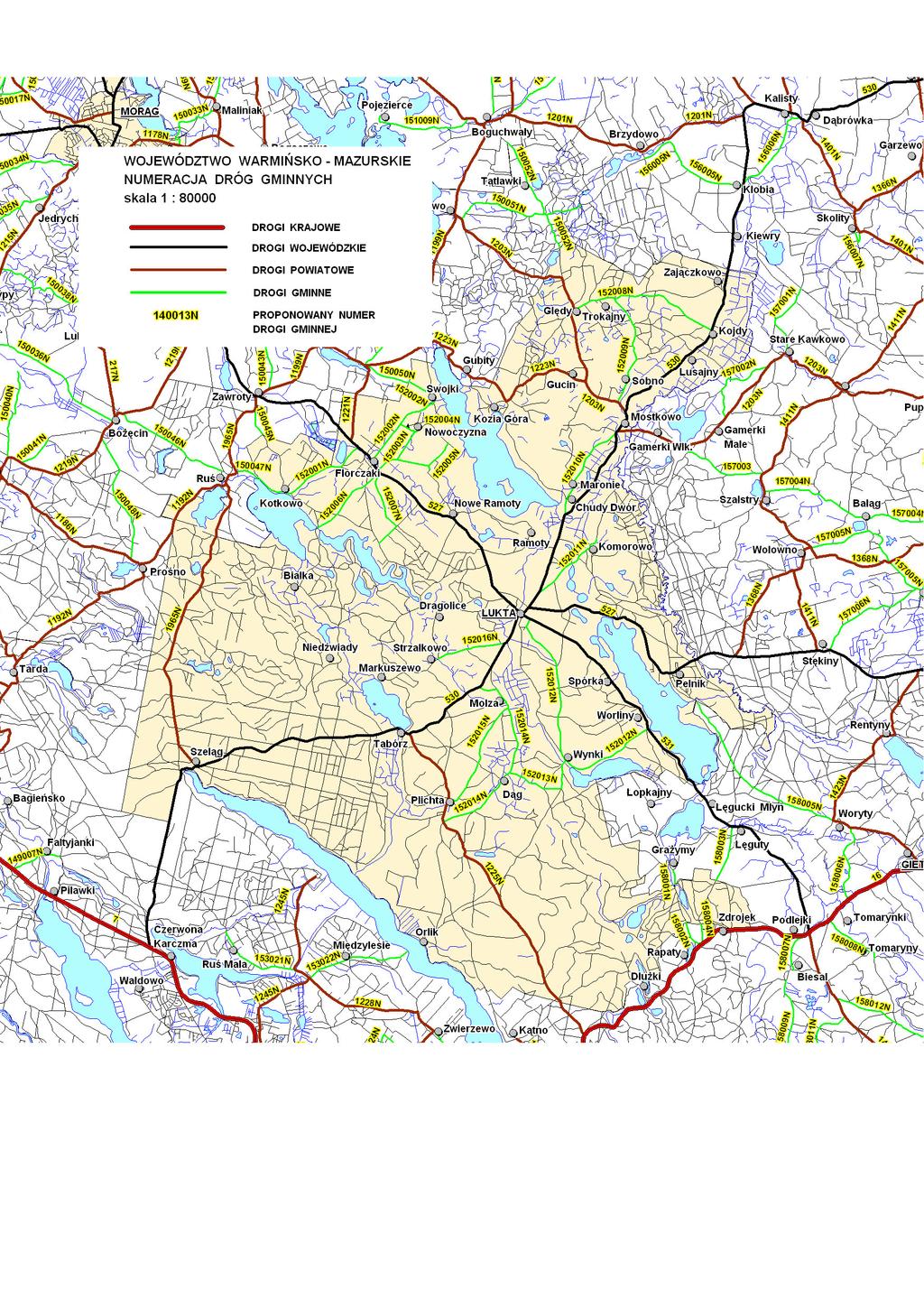

10 Projekt założeń do planu zaopatrzenia w ciepło, energię elektryczną i paliwa gazowe dla gminy Łukta Rejon II Rejon I Rejon II Rejon II Rys.2.1 Mapa gminy Łukta z zaznaczonymi rejonami bilansowymi 10

11 Tabela Podział gminy Łukta na rejony bilansowe Powierzchnia Liczba Lp. Nazwa rejonu Zasięg terytorialny rejonu łącznie ludności (tereny osiedlowe) [ha] [osób] Rejon bilansowy nr I Centralny obszar gminy (miej. Łukta, Molza, Ramoty i Strzałkowo) Tereny osiedlowe Tereny łącznie 1090 Pozostałe tereny wiejskie gminy Łukta Tereny osiedlowe Rejon bilansowy nr II obszary leśne 9944 użytki rolne 4831 nieużytki 480 obszary pozostałe Łącznie powierzchnia gminy Łącznie (tereny zamieszkałe) Zbiorcza baza danych o obiektach do określenia bilansu cieplnego gminy Łukta W celu określenia bilansu cieplnego gminy Łukta zgromadzono bazę danych wyjściowych o obiektach zlokalizowanych na terenie jednostek bilansowych wydzielonych zgodnie z pkt Niezbędną bazę danych opracowano w oparciu o: informacje uzyskane w Urzędzie Gminy Łukta; dane uzyskane w trakcie przeprowadzonej inwentaryzacji odbiorców ciepła na terenie gminy. Charakterystyki obiektów kompletowano pod kątem uzyskania niezbędnych informacji wyjściowych do przeprowadzenia analizy bilansu cieplnego na obszarze poszczególnych jednostek bilansowych z uwzględnieniem następujących danych: przeznaczenie i lokalizacja obiektu ze wskazaniem rejonu bilansowego; rok budowy obiektu; liczba mieszkańców stałych (dla budynków mieszkalnych); powierzchnia ogrzewana i kubatura obiektu; podstawowe źródło zasilania obiektu w ciepło; informacje dodatkowe (ważne z punktu widzenia użytkownika obiektu i wykonawcy opracowania), z uwzględnieniem przeprowadzonych i/lub planowanych działań termomodernizacyjnych oraz planowanych inwestycji. Dane wyjściowe o obiektach zlokalizowanych na terenie gminy Łukta gromadzono w podziale na następujące grupy odbiorców ciepła: 1. Budownictwo mieszkaniowe 2. Urzędy, instytucje i obiekty użyteczności publicznej 3. Zakłady produkcyjne i usługowe 11

12 W przypadku budownictwa mieszkaniowego, dla celów niniejszego opracowania dodatkowo opracowano szacunkowe zestawienie zasobów mieszkaniowych w granicach wydzielonych jednostek bilansowych, które zamieszczono w załączniku nr Aktualne zapotrzebowanie na ciepło dla obszaru gminy Łukta Założenia ogólne Aktualne zapotrzebowanie na ciepło dla poszczególnych odbiorców w obu rejonach bilansowych określono w oparciu o: informacje udostępnione przez Urząd Gminy Łukta; informacje uzyskane od właścicieli lub użytkowników obiektów oraz przeprowadzonej inwentaryzacji źródeł ciepła; wyniki szacunkowych obliczeń własnych zapotrzebowania na ciepło (przeprowadzane w przypadku braku lub nieścisłych danych dotyczących wielkości zapotrzebowania na ciepło bilansowanych obiektów). Przy opracowywaniu bilansu cieplnego w granicach wydzielonych rejonów oraz w skali całego obszaru gminy Łukta wszystkich odbiorców podzielono na następujące grupy bilansowe: GRUPA A - Obiekty zasilane z lokalnych systemów ciepłowniczych (L.S.C.). GRUPA B - Obiekty zasilane z kotłowni lokalnych GRUPA C - Obiekty zasilane ze źródeł indywidualnych. W ramach każdej grupy przeprowadzano oddzielne bilansowanie odbiorców zgodnie z podziałem przedstawionym w pkt W przypadku obiektów, dla których energia cieplna do przygotowania c.w.u. oraz na potrzeby grzewcze dostarczana jest z dwóch różnych źródeł, kwalifikację odbiorcy do ww. grup bilansowych przeprowadzano w oparciu o źródło podstawowe dostarczające energię cieplną do celów ogrzewania budynku Kryteria przeprowadzania szacunkowych obliczeń zapotrzebowania na ciepło Szacunkowe obliczenia zapotrzebowania na ciepło przeprowadzano przy braku lub nieścisłości danych dotyczących wielkości zapotrzebowania na moc cieplną poszczególnych obiektów. Obliczenia zapotrzebowania na moc cieplną do ogrzewania budynków dla budownictwa mieszkaniowego przeprowadzano w oparciu o wskaźniki przeciętnego rocznego zużycia energii na ogrzewanie 1 m 2 budynku. Aktualnie użytkowane na terenie gminy Łukta budynki powstawały w różnym okresie czasu, zgodnie z przepisami i normami obowiązującymi w okresie ich budowy. 12

13 W związku z powyższym dla celów niniejszego opracowania (warunki wyjściowe oraz perspektywiczne przeanalizowane w pkt. 3) przyjęto następujące wskaźniki przeciętnego rocznego zużycia energii cieplnej na ogrzanie 1 m 2 budynku: budynki wybudowane do 1966 r. (Prawo Budowlane): kwh/(m 2 a); budynki budowane w latach (PN-64/B i PN-74/B-02020): kwh/(m 2 a); budynki budowane w latach (PN-82/B-02020): kwh/(m 2 a); budynki budowane po 1993 r. (PN-91/B-02020): kwh/(m 2 a); prognoza na okres do 2012: kwh/(m 2 a); prognoza na lata : kwh/(m 2 a). Wartości mniejsze odnoszą się do budynków wielorodzinnych, natomiast wartości większe przyjęto do szacowania zapotrzebowania na ciepło jednorodzinnych domów mieszkalnych. Wiek jednorodzinnych domów mieszkalnych na obszarze wydzielonych rejonów bilansowych uwzględniano zakładając procentowy udział obiektów wybudowanych w ww. przedziałach czasowych w ogólnej liczbie budynków i sumarycznej powierzchni ogrzewanej wszystkich obiektów zlokalizowanych w poszczególnych miejscowościach objętych zasięgiem danej jednostki bilansowej. Wartości obliczeniowe temperatury w pomieszczeniach ogrzewanych przyjmowano zgodnie z normą PN-82/B-02402, minimalną temperaturę zewnętrzną w oparciu o normę PN-82/B (III strefa klimatyczna, T z,min = -20 C), natomiast charakterystyki typowego sezonu grzewczego zgodnie z pkt Zapotrzebowanie dobowe na ciepłą wodę użytkową na jednego mieszkańca w budynkach mieszkalnych przyjęto zgodnie z wymaganiami określonymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 listopada 2008 r w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz.U. nr 201 z dnia r, poz 1240). W związku z powyższym, dla mieszkań wyposażonych w pełny zestaw urządzeń sanitarnych, tj. wannę, zlewozmywak i umywalkę, przyjmowano zużycie ciepłej wody użytkowej równe 48 dm 3 /os.dobę. Aktualne zapotrzebowanie na ciepło dla potrzeb c.w.u. szacowano z uwzględnieniem rzeczywistej liczby użytkowników zamieszkujących na stałe w budynkach mieszkalnych. Zapotrzebowanie na moc cieplną w odniesieniu do innych obiektów występujących na terenie gminy Łukta szacowano w oparciu o kubaturowe wskaźniki obliczeniowe potrzeb cieplnych (w odniesieniu do III strefy klimatycznej). Potrzeby cieplne obiektów szacowano z uwzględnieniem aktualnego stanu budynku oraz zakresu przeprowadzonych dotychczas prac termorenowacyjnych (stan pier- 13

14 wotny, docieplenie ścian zewnętrznych i stropodachów, wymiana stolarki okiennej, obiekty nowe). W przypadku braku danych umożliwiających przeprowadzenie szacunkowych obliczeń zapotrzebowania na ciepło wielkość potrzeb cieplnych obiektów przyjmowano w oparciu o wielkość zainstalowanej mocy źródeł ciepła Zestawienie aktualnego zapotrzebowania na ciepło dla obszaru gminy Łukta Zapotrzebowanie na moc cieplną obiektów zlokalizowanych na terenie gminy Łukta przedstawionych w rozbiciu na następujące składniki bilansu: maksymalne zapotrzebowanie na moc cieplną do ogrzewania budynków (określone dla minimalnej temperatury zewnętrznej); zapotrzebowanie na moc cieplną do podgrzania powietrza wentylacyjnego; średnie zapotrzebowanie na moc cieplną do przygotowania c.w.u.; zapotrzebowanie na moc cieplną do celów technologicznych. Ze względu na zróżnicowany sposób zaopatrywania odbiorców w ciepłą wodę użytkową, zapotrzebowanie na moc cieplną do przygotowania c.w.u. określano w podziale na przygotowanie centralne c.w.u. oraz przygotowanie indywidualne. Zgodnie z pkt. 2.2 wszystkie obiekty na obszarze poszczególnych jednostek bilansowych rozpatrywano w trzech grupach strukturalnych (budownictwo mieszkaniowe, obiekty użyteczności publicznej oraz zakłady produkcyjne i usługowe). Zbiorcze zestawienie potrzeb cieplnych poszczególnych grup odbiorców zamieszczono w załącznikach nr do niniejszego opracowania, zawierających: Załącznik nr 2.2 Zestawienie i ocena potrzeb cieplnych zasobów mieszkaniowych Spółdzielni Mieszkaniowych i budownictwa wielorodzinnego na terenie gminy Łukta. Załącznik nr 2.3 Zestawienie i zbiorcza ocena potrzeb cieplnych zasobów budownictwa mieszkaniowego na terenie gminy Łukta. Załącznik nr 2.4 Zestawienie i ocena potrzeb cieplnych urzędów, instytucji i obiektów użyteczności publicznej zlokalizowanych na terenie gminy Łukta. Załącznik nr 2.5 Zestawienie i ocena potrzeb cieplnych zakładów produkcyjnych i usługowych zlokalizowanych na terenie gminy Łukta. W zbiorczej tabeli przedstawiono zestawienie aktualnego zapotrzebowania na moc cieplną wszystkich grup odbiorców w skali wydzielonych rejonów bilansowych. W kolumnach 7 11 tabeli zestawiono potrzeby cieplne poszczególnych grup odbiorców dla sezonu grzewczego, natomiast w kolumnie 12 przedstawiono zapotrzebowanie obiektów na moc cieplną w okresie letnim. Dodatkowo, w tabeli przed- 14

15 stawiono wynikowe zestawienie zbiorcze ilustrujące wielkość sumarycznych potrzeb cieplnych poszczególnych rejonów oraz całego obszaru gminy Łukta. Aktualne potrzeby cieplne występujące na obszarze wydzielonych jednostek bilansowych w okresie sezonu grzewczego oraz ich udział w całkowitym zapotrzebowaniu na moc cieplną gminy Łukta zilustrowano również na rys i

16 Tabela Aktualne zapotrzebowanie na moc cieplną dla obiektów zlokalizowanych na terenie rejonów bilansowych gminy Łukta. Grupa Ilość Okres zimowy Okres letni Lp. Rejon bilansowy i kategoria odbiorców (wg źródeł Sogrz. Kubatura mieszk. Qco+Qwent Qcwu Qtech Sum Qz,o Sum Ql,o zasilania [m2] [m3] [osób] (P.Cent.) (P. Ind.) podstaw.) [kw] [kw] [kw] [kw] [kw] [kw] I REJON BILANSOWY I 1 Budownictwo mieszkaniowe A B C Obiekty użytecz. publicznej A B C Zakłady produkcyjne i usługowe A B C SUMARYCZNIE: Obiekty zasilane z M.S.C.i L.S.C. A Obiekty zasil. z kotłowni lokalnych B Obiekty zasil. ze źródeł indywidualnych C w tym: Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe SUMARYCZNIE REJON I: II REJON BILANSOWY II 1 Budownictwo mieszkaniowe A B C Obiekty użytecz. publicznej A B C Zakłady produkcyjne i usługowe A B C SUMARYCZNIE: Obiekty zasilane z M.S.C.i L.S.C. A Obiekty zasil. z kotłowni lokalnych B Obiekty zasil. ze źródeł indywidualnych C w tym: Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe SUMARYCZNIE REJON II:

17 Tabela c.d. Grupa Ilość Okres zimowy Okres letni Lp. Rejon bilansowy i kategoria odbiorców (wg źródeł Sogrz. Kubatura mieszk. Qco+Qwent Qcwu Qtech Sum Qz,o Sum Ql,o zasilania [m2] [m3] [osób] (P.Cent.) (P. Ind.) podstaw.) [kw] [kw] [kw] [kw] [kw] [kw] SUMARYCZNIE (REJON I III): Obiekty zasilane z M.S.C. A Obiekty zasil. z kotłowni lokalnych B Obiekty zasil. ze źródeł indywidualnych C w tym: Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe SUMARYCZNIE Łącznie (gmina Łukta) Oznaczenia : Sogrz. - sumaryczna powierzchnia ogrzewana [m2]; Qtech - zapotrzebowanie na moc cieplną do celów technologicznych [kw]; Qco - maksymalne zapotrzebowanie na moc cieplną do ogrzewania [kw]; Sum Qz,o - sumaryczne aktualne zapotrzebowanie na moc cieplną dla okresu zimowego [kw]; Qwent - zapotrzebowanie na moc cieplną do celów wentylacji [kw]; Sum Ql,o - sumaryczne aktualne zapotrzebowanie na moc cieplną dla okresu letniego [kw]; Qcwu - średnie zapotrzebowanie na moc cieplną do przygotowania c.w.u. [kw]; P. Cent. (P. Ind - centralne (indywidualne) przygotowanie c.w.u. 17

18 Tabela Aktualne zapotrzebowanie na moc cieplną dla poszczególnych rejonów bilansowych gminy Łukta - zestawienie zbiorcze Ilość Okres zimowy Okres letni Lp. Rejon bilansowy mieszk. Qco+Qwent Qcwu Qtech Sum Qz,o Sum Ql,o [osób] (P.Cent.) (P. Ind.) [kw] [kw] [kw] [kw] [kw] [kw] REJON BILANSOWY I REJON BILANSOWY II SUMARYCZNIE (REJON I II): Oznaczenia : Qco - maksymalne zapotrzebowanie na moc cieplną do ogrzewania [kw]; Qwent - zapotrzebowanie na moc cieplną do celów wentylacji [kw]; Qcwu - średnie zapotrzebowanie na moc cieplną do przygotowania c.w.u. [kw]; Qtech - zapotrzebowanie na moc cieplną do celów technologicznych [kw]; Sum Qz,o - sumaryczne aktualne zapotrzebowanie na moc cieplną dla okresu zimowego [kw]; Sum Ql,o - sumaryczne aktualne zapotrzebowanie na moc cieplną dla okresu letniego [kw]; P. Cent. (P. Ind.) - centralne (indywidualne) przygotowanie c.w.u. 18

19 Rys Zapotrzebowanie na moc cieplną dla rejonów bilansowych gminy Łukta [MW]] I Rejony bilansowe 6.13 II Rys Udział rejonów bilansowych w całkowitym zapotrzebowaniu na moc cieplną gminy Łukta 44.91% 55.09% rejon I rejon II 19

20 Analiza zapotrzebowania na ciepło gminy Łukta dla warunków wyjściowych Analiza ogólna Analiza bilansu cieplnego gminy przedstawionego w tabelach wykazuje, że: 1. Aktualne zapotrzebowanie na ciepło w skali całego obszaru gminy Łukta kształtuje się dla sezonu grzewczego na poziomie ok. 13,65 MW t. Udział poszczególnych składników bilansu wynosi: Q co+went = 10,55 MW t (ok. 77,28%); Q cwu = 1,40 MW t (ok. 10,26%); Q tech = 1,70 MW t (ok. 12,46%). W okresie letnim następuje obniżenie potrzeb cieplnych gminy do wielkości około 3,10 MW t (Q cwu+techn ). Zapotrzebowanie na energię cieplną finalną na terenie gminy wynosi w skali roku około 125,4 TJ ( MWh), natomiast zapotrzebowanie na energię pierwotną w paliwie wynosi ok. 250 TJ. 2. Zapotrzebowanie na ciepło odbiorców zasilanych z kotłowni lokalnych wynosi ok. 4,45 MW t i stanowi blisko 32,6% całkowitego zapotrzebowania w skali gminy. 3. Rejon bilansowy I charakteryzuje się zapotrzebowaniem na moc cieplną w okresie zimowym na poziomie 7,52 MW t oraz wielkością potrzeb cieplnych w okresie lata w granicach 2,50 MW t. Rejon ten charakteryzuje się dużą koncentracją budownictwa mieszkaniowego, obiektów przemysłowych oraz użyteczności publicznej. W okresie letnim potrzeby cieplne jednostki bilansowej I uwarunkowane są głównie zapotrzebowaniem na ciepło technologiczne w sektorze przemysłowym. 4. Rejon bilansowy II charakteryzuje się zapotrzebowaniem na moc cieplną w okresie zimowym na poziomie 6,13 MW t oraz wielkością potrzeb cieplnych w okresie lata w granicach 0,59 MW t. Dominujący wpływ na wielkość potrzeb cieplnych rejonu zarówno w sezonie grzewczym, jak i w okresie lata ma budownictwo mieszkaniowe. 5. Aktualnie wskaźnik gęstości mocy cieplnej uśredniony dla rejonu I gminy Łukta (z uwzględnieniem sumarycznej powierzchni terenów zabudowanych) kształtuje się na poziomie 0,138 MW/ha. 6. Analogiczny wskaźnik gęstości mocy cieplnej uśredniony dla rejonu II gminy Łukta (z uwzględnieniem sumarycznej powierzchni terenów zabudowanych) wynosi w granicach 0,033 MW/ha niska wartość tego wskaźnika odzwierciedla nie zurbanizowany (ekstensywny) charakter terenów wiejskich rejonu II gminy. 20

21 Struktura zapotrzebowania na ciepło W oparciu o wyniki bilansu cieplnego zamieszczone w tabeli określono strukturę obecnego zapotrzebowania na ciepło w sezonie grzewczym oraz w okresie lata w podziale na następujące kategorie odbiorców: budownictwo mieszkaniowe; obiekty użyteczności publicznej; zakłady produkcyjno-usługowe. Wyniki podziału strukturalnego zapotrzebowania na ciepło dla warunków wyjściowych pomiędzy wyżej wydzielone kategorie odbiorców przedstawiono w tabeli Strukturę aktualnego zapotrzebowania na moc cieplną w sezonie grzewczym dla gminy Łukta wg kategorii odbiorców ilustrują również rys Z przedstawionych danych wynika, że w okresie sezonu grzewczego: największy udział w strukturze zapotrzebowania mocy cieplnej przypada na budownictwo mieszkaniowe, tj. 9,54 MW t w skali gminy (69,9%); udział obiektów użyteczności publicznej w całkowitym zapotrzebowaniu na moc cieplną kształtuje się na poziomie 1,29 MW t, (ok. 9,5%); potrzeby cieplne zakładów przemysłowych i usługowych łącznie szacuje się na około 2,82 MW t, co stanowi 20,6% globalnego zapotrzebowania gminy. W okresie sezonu grzewczego, w bilansie zapotrzebowania na moc cieplną dla obszaru rejonu nr I gminy Łukta, budownictwo mieszkaniowe stanowi ponad 53% całkowitych potrzeb cieplnych tego regionu, natomiast w przypadku rejonu nr II, budownictwo mieszkaniowe stanowi aż ponad 90%. Tabela Struktura aktualnego zapotrzebowania na ciepło dla wydzielonych rejonów bilansowych gminy Łukta. Rejon bilansowy Sumarycznie Lp. Kategoria odbiorców I II Łącznie (gmina Łukta) [kw] [kw] [kw] [%] I SEZON GRZEWCZY 1 Budownictwo mieszkaniowe % 2 Obiekty użytecz. publicznej % 3 Zakłady produkcyjne i usługowe % Łącznie (sezon grzewczy): % II OKRES LETNI 1 Budownictwo mieszkaniowe % 2 Obiekty użytecz. publicznej % 3 Zakłady produkcyjne i usługowe % Łącznie (sezon letni): % 21

22 Rys Zapotrzebowanie na moc cieplną w sezonie grzewczym dla analizowanych kategorii odbiorcy moc cieplna [kw] Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe Budownictwo mieszkaniowe Rys Struktura zapotrzebowania na moc cieplną w sezonie grzewczym wg kategorii odbiorców 20.63% 9.48% 69.89% Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe 22

23 3. OCENA PERSPEKTYWICZNEGO ZAPOTRZEBOWANIA NA CIEPŁO DLA OBSZARU GMINY ŁUKTA Z UWZGLĘDNIENIEM PLANOWANYCH IN- WESTYCJI ORAZ DZIAŁAŃ TERMORENOWACYJNYCH Zapotrzebowanie na ciepło dla wydzielonych rejonów bilansowych gminy Łukta w perspektywie 15 lat zostało określone z uwzględnieniem następujących czynników: rozwój budownictwa mieszkaniowego; inwestycje w sektorze usług i gospodarki; realizacja programów termomodernizacji i innych działań prooszczędnościowych zmierzających do zmniejszenia zużycia energii cieplnej w obiektach istniejących. Perspektywiczny rozwój gminy oraz inwestycje w poszczególnych sektorach funkcjonalnych gminy analizowano w oparciu o: analizę retrospektywną rozwoju demograficznego gminy Łukta; analizę dotychczasowych trendów rozwoju budownictwa mieszkaniowego, sfery usług oraz sektora gospodarczego; planowane na terenie gminy inwestycje w poszczególnych grupach strukturalnych odbiorców energii cieplnej. 3.1 Prognozy rozwoju budownictwa mieszkaniowego W latach na terenie gminy występowały dodatnie wartości wskaźników przyrostu naturalnego i migracji ludności. Aktualnie odnotowuje się stabilizację wskaźnika migracji ludności (saldo migracji ludności wykazuje wartości dodatnie) oraz niewielki wzrost wskaźnika przyrostu naturalnego. Planowane inwestycje mieszkaniowe w gminnie, rozwój turystyki i rekreacji (zaplecze turystyczne miasta Olsztyn) w okresie najbliższych kilku lat przyczynią się do utrwalenia tej tendencji, co powinno skutkować stałym niewielkim wzrostem ludności gminy. Przy przeprowadzaniu oceny perspektywicznych potrzeb cieplnych na terenie gminy Łukta, spowodowanych nowymi inwestycjami w sektorze budownictwa mieszkaniowego, przyjęto następujące założenia: dalsze zahamowanie odpływu ludności, utrzymanie minimalnych dodatnich wartości salda migracji oraz utrzymanie dodatniego wskaźnika przyrostu naturalnego - powodujące stopniowy wzrost liczby mieszkańców gminy; rok liczba mieszkańców gminy na poziomie osób (przyrost ok. 2,10% w porównaniu ze stanem obecnym); lata liczba mieszkańców gminy na poziomie osób (przyrost o ok. 1,30% w porównaniu z rokiem 2015 oraz o ok. 3,40% w porównaniu ze stanem obecnym). lata liczba mieszkańców gminy na poziomie osób (przyrost o ok. 0,85% w porównaniu z rokiem 2020 oraz o ok. 4,30% w porównaniu ze stanem obecnym). 23

24 Ocenę wymaganego przyrostu zasobów mieszkaniowych w okresie 15 lat przeprowadzono z uwzględnieniem następujących czynników: przyrost liczby ludności gminy do osób (zgodnie z założeniami jw.); obniżenie w okresie perspektywicznym wskaźnika ilości osób przypadających na 1 mieszkanie (aktualnie 3,42 osoby/1 mieszkanie) - co najmniej o 8 9% w porównaniu ze stanem obecnym (poprawa komfortu życia, usamodzielnianie się gospodarstw domowych itp.). Wymagany przyrost zasobów mieszkaniowych na terenie gminy Łukta (określony z uwzględnieniem ww. założeń) w okresie 15 lat powinien wynosić około 190 mieszkań. Przy ocenie perspektywicznych potrzeb cieplnych w sektorze budownictwa mieszkaniowego założono, że przyrost zasobów mieszkaniowych w miejscowości Łukta realizowany będzie w oparciu o budownictwo jednorodzinne i wielorodzinne (w ograniczonym zakresie), natomiast na pozostałych terenach wiejskich gminy przyrost ten realizowany będzie przede wszystkim w oparciu o budownictwo jednorodzinne. Szacunkowe wielkości perspektywicznego przyrostu zasobów w budownictwie mieszkaniowym na terenie gminy oraz przyrostu potrzeb cieplnych sektora budownictwa mieszkaniowego dla gminy Łukta zestawiono w tabeli Sumaryczny przyrost zasobów w budownictwie jednorodzinnym w skali gminy Łukta ocenia się na ok. 170 mieszkań, zaś przyrost liczby ludności stałej zamieszkującej w budownictwie jednorodzinnym - na ok. 531 osób. Sumaryczny przyrost powierzchni ogrzewalnej w budownictwie jednorodzinnym szacuje się na ok. 25,5 tys. m 2. Szacuje się, że w sektorze budownictwa wielorodzinnego nastąpi przyrost ilości mieszkań o ok. 20 szt. oraz wzrost powierzchni ogrzewanej o ok. 1,20 tys. m 2. Oceniając zapotrzebowanie na ciepło dla nowych inwestycji w sferze budownictwa mieszkaniowego założono, że nowe obiekty będą budynkami energooszczędnymi budowanymi wg najnowszych technologii (ok. 20% budynków jednorodzinnych to budynki pasywne) oraz, że średnie zużycie energii cieplnej na ogrzanie 1 m 2 powierzchni nie przekroczy wielkości kwh/m 2 a. Szacując perspektywiczne potrzeby cieplne związane z przygotowaniem c.w.u. uwzględniono minimalny wzrost średniodobowego zużycia ciepłej wody użytkowej przypadające na 1 mieszkańca do wielkości ok. 50 l/os. dobę. Z analizy danych zestawionych w tabeli wynika, że przewidywany rozwój budownictwa mieszkaniowego na terenie gminy Łukta spowoduje: przyrost powierzchni ogrzewanej w sektorze budownictwa mieszkaniowego na poziomie ok. 26,7 tys. m 2, tj. o blisko 27,4% w porównaniu ze stanem obecnym; przyrost liczby mieszkańców stałych (dla zasobów nowych) - o ponad 590 osób; przyrost potrzeb cieplnych o ok. 0,99 MW t w okresie sezonu grzewczego oraz o ok. 0,07 MW t w sezonie letnim. 24

25 Największy przyrost potrzeb cieplnych spowodowany nowymi inwestycjami w budownictwie mieszkaniowym wystąpi na terenie miejscowości Łukta i Ramoty (rejon bilansowy I) oraz w rejonie miejscowości Worliny, Pelnik, Wynki i Kotkowo (rejon bilansowy II - blisko 61% przyrostu zapotrzebowania na ciepło budownictwa mieszkaniowego w skali gminy). Tabela Szacunkowy przyrost zasobów mieszkaniowych oraz zapotrzebowania na moc cieplną w sektorze budownictwa mieszkaniowego na terenie gminy Łukta w perspektywie 15 lat Rejon bilansowy Lp. Nazwa Jedn. I II Łącznie I II III Budownictwo jednorodzinne 1. Przyrost ilości mieszkań szt Przyrost powierzchni ogrzewanej: a/ technologia energooszczędna m b/ domy pasywne m Łącznie: m Przyrost liczby mieszkańców osób Przyrost zapotrzeb. na moc cieplną a/ sezon grzewczy (Qco+cwu) kw b/ okres letni (Qcwu) kw Budownictwo wielorodzinne 1. Przyrost ilości mieszkań szt Przyrost powierzchni ogrzewanej a/ technologia energooszczędna m b/ domy pasywne m Łącznie: m Przyrost liczby mieszkańców osób Przyrost zapotrzeb. na moc cieplną a/ sezon grzewczy (Qco+cwu) kw b/ okres letni (Qcwu) kw Bud. mieszkaniowe łącznie Przyrost ilości mieszkań szt Przyrost powierzchni ogrzewanej m w bud. mieszkaniowym Liczba mieszkańców stałych osób w nowych zasobach mieszkaniowych Przyrost zapotrzeb. na moc cieplną a/ sezon grzewczy (Qco+cwu) kw b/ okres letni (Qcwu) kw

26 3.2 Inwestycje w sektorze usług i gospodarki Przy ocenie perspektywicznego zapotrzebowania na ciepło dla wydzielonych rejonów bilansowych oraz całego obszaru gminy Łukta uwzględniono realizację nowych inwestycji w następujących sektorach: obiekty użyteczności publicznej (oświata, służba zdrowia, kultura, sport i inne); zakłady produkcyjne i usługowe. Ze względu na brak deklaracji lub duży stopień niepewności większości odbiorców sektora usług i gospodarki, odnośnie nowych inwestycji bądź przewidywanego przyrostu potrzeb cieplnych w bilansie perspektywicznych potrzeb cieplnych obszaru gminy Łukta, uwzględniono następujące założenia: 1. Rozbudowa istniejących (w ograniczonym zakresie) i budowa nowych urzędów, instytucji i obiektów użyteczności publicznej. 2. Rozwój sektora gospodarczego na obszarze miejscowości Łukta i w rejonie miejscowości Komorowo, Ramoty i Worliny oraz w rejonie przemysłowym gminy, tj. w rejonie miejscowości Kozia Góra, Gucin i Zajączkowo. W tabeli przedstawiono szacunkowe wielkości perspektywicznego przyrostu zapotrzebowania na moc cieplną w sezonie grzewczym oraz w okresie letnim w odniesieniu do inwestycji założonych do realizacji w ww. sektorach. Przyjęto założenie, że nowe obiekty zrealizowane zostaną wg najnowszych technologii i będą charakteryzowały się niską energochłonnością. Tabela Przyrost potrzeb cieplnych w sektorze usług i gospodarki na terenie gminy Łukta w perspektywie 15 lat S V dqp,z dqp,l Lp. Nazwa inwestycji i lokalizacja [m2] [m3] [kw] [kw] Obiekty użyteczności publicznej Rozbudowa istniejących lub budowa nowych urzędów, instytucji i ob. użyteczności publicznej (oświata, służba zdrowia, kultura, sport, itp.) 1 Rejon I Rejon II Łącznie (obiekty użytecz. publicz.): Zakłady produkcyjne i usługowe Rozwój placówek sektora gospodarczego 1 Rejon I Rejon II Łącznie (zakł. produkcyjne i usługowe): Łącznie (gmina Łukta) Oznaczenia: S - szacunkowa powierzchnia ogrzewana obiektu [m2]; V - kubatura obiektu [m3]; dqp,z - przyrost zapotrzebowania na moc cieplną dla sezonu grzewczego [kw]; dqp,l - przyrost zapotrzebowania na moc cieplną dla okresu letniego [kw]. 26

27 3.3 Termorenowacja i inne działania prooszczędnościowe ograniczające zapotrzebowanie na moc cieplną po stronie odbiorców Oceniając globalne zapotrzebowanie na ciepło dla rozpatrywanych rejonów bilansowych gminy Łukta w perspektywie 15 lat przeanalizowano również możliwości dalszego zmniejszenia zużycia ciepła w obiektach istniejących. Przy ocenie perspektywicznego zapotrzebowania na ciepło dla wydzielonych rejonów bilansowych oszacowano możliwości zmniejszenia zużycia ciepła w wyniku termorenowacji obiektów przeprowadzanej w sektorze budownictwa mieszkaniowego oraz w odniesieniu do obiektów użyteczności publicznej, placówek handlu i usług oraz sektora gospodarki. Działania termomodernizacyjne wpływają w różnym stopniu na sezonowe zapotrzebowanie na ciepło oraz wielkość zapotrzebowania obiektów na moc cieplną. Ocieplenie budynków wpływa w przybliżeniu w równym stopniu na obniżenie zapotrzebowania na ciepło w sezonie grzewczym, jak i na moc szczytową w okresie występowania najniższych temperatur zewnętrznych. Natomiast wszystkie działania w zakresie automatyzacji i regulacji systemów grzewczych wpływają na obniżenie sezonowego zapotrzebowania na ciepło, ale nie wpływają na wielkość maksymalnego zapotrzebowania na moc cieplną. Szacuje się, że w sektorze budownictwa mieszkaniowego potencjalne procentowe oszczędności w zużyciu ciepła na ogrzewanie, wynikające z termorenowacji budynków (bez wymiany stolarki okiennej) wynoszą średnio: budownictwo jednorodzinne realizowane w okresie: a/ do 1982 r. - ok. 30%; b/ od 1983 r. - ok. 20%; budownictwo wielorodzinne realizowane w okresie: a/ do 1982 r. - ok. 20%; b/ po 1983 r. - ok %. Oszczędności z tytułu wymiany stolarki okiennej w budynkach mieszkalnych szacuje się na poziomie %. Oceniając potencjał oszczędności energetycznych możliwych do uzyskania w zasobach budownictwa mieszkaniowego założono, że w ograniczonym stopniu również budynki wybudowane w okresie od 1992 r. mogą być poddane termorenowacji. Ponad 89% zasobów mieszkaniowych gminy Łukta stanowią mieszkania zlokalizowane w budynkach jedno i dwurodzinnych. Ilość zasobów budownictwa jednorodzinnego wymagająca termorenowacji (dla stanu wyjściowego przed rozpoczęciem termomodernizacji) ocenia się na 70 80%. Aktualny stopień zaawansowania działań termomodernizacyjnych w danej grupie odbiorców ocenia się na następującym poziomie: modernizacja systemów grzewczych %; docieplenia przegród zewnętrznych %; 27

28 wymiana stolarki okiennej %. Szacuje się, że w okresie perspektywicznym tempo termorenowacji w sektorze budownictwa jednorodzinnego na terenie gminy Łukta będzie kształtować się na poziomie około 2,0 2,5% zasobów/rok (docieplenia przegród zewnętrznych), zaś tempo wymiany stolarki okiennej wyniesie co najmniej 3,0 3,6% zasobów/rok. W związku z powyższym ocenia się, że docelowo (w perspektywie 15lat) stopień zaawansowania działań termomodernizacyjnych w zasobach budownictwa jednorodzinnego na terenie gminy Łukta (w odniesieniu do budynków pochodzących z okresu do 1992 r.) będzie kształtować się na poziomie: docieplenia przegród zewnętrznych % zasobów; wymiana stolarki okiennej % zasobów. W obliczeniach, w odniesieniu do wszystkich zasobów jednorodzinnego budownictwa mieszkaniowego na terenie gminy, przyjęto wielkość efektów oszczędnościowych z tytułu termorenowacji obiektów na poziomie 32 35%. Stopień zaawansowania prac termorenowacyjnych na terenie obiektów pochodzących z okresu przedwojennego i lat 40-tych jest bardzo niski. W oparciu o przeprowadzoną ocenę zrealizowanych oraz planowanych w przyszłości działań termomodernizacyjnych oszacowano potencjalne oszczędności energetycznych możliwe do uzyskania w procesie termorenowacji zasobów budownictwa wielorodzinnego. Przy analizie możliwości obniżenia potrzeb cieplnych w sektorze wielorodzinnego budownictwa mieszkaniowego na terenie miejscowości Łukta założono, że w perspektywie 15 lat działania termomodernizacyjne będą prowadzone w następującym zakresie: zakończenie procesu docieplenia obiektów pochodzących z okresu do 1992r. (w ramach termorenowacji pierwotnej); przystąpienie do termorenowacji wtórnej (dodatkowe ocieplenie wszystkich budynków poddanych termorenowacji pierwotnej przy zastosowaniu zbyt niskiej grubości materiału izolacyjnego); zakończenie procesu wymiany stolarki okiennej w zasobach pochodzących z okresu do 1992 r. (do wymiany około 40-50% okien). Oszczędności energetyczne możliwe do osiągnięcia w wyniku termorenowacji obiektów w budownictwie wielorodzinnym na terenie miejscowości Łukta szacowano w zależności od wieku budynków, wyjściowej izolacyjności cieplnej oraz przewidywanego zakresu termomodernizacji. Przy analizie perspektywicznych potrzeb cieplnych oszacowano również potencjalne oszczędności energetyczne możliwe do osiągnięcia w wyniku termorenowacji obiektów użyteczności publicznej, na terenie placówek handlowo-usługowych oraz w sektorze przemysłowym. Pomimo braku danych dotyczących możliwych usprawnień termomodernizacyjnych na terenie pozostałych obiektów użyteczności publicznej, placówek handlu i usług 28

29 oraz sektora gospodarki przyjęto założenie, że prace modernizacyjne będą na terenie ww. obiektów realizowane przynajmniej w wariancie minimalnym obejmującym docieplenie 50 60% budynków oraz wymianę, co najmniej 60% stolarki okiennej (za wyjątkiem obiektów nowych). Obniżenie zapotrzebowania na moc cieplną spowodowane realizacją przedsięwzięć termorenowacyjnych w odniesieniu do poszczególnych grup odbiorców (budownictwo mieszkaniowe jednorodzinne i wielorodzinne, obiekty użyteczności publicznej, handel i usługi oraz sektor gospodarki) oraz w skali wydzielonych jednostek bilansowych gminy Łukta dla okresu perspektywy 15 lat zestawiono w kolumnie 5 tabeli oraz (patrz pkt. 3.4). Łącznie przeanalizowane powyżej przedsięwzięcia termomodernizacyjne spowodują obniżenie perspektywicznych potrzeb cieplnych gminy o około 4,44 MW t. Obniżenie potrzeb cieplnych poszczególnych grup odbiorców w wyniku działań termomodernizacyjnych będzie kształtować się łącznie w skali gminy na następującym poziomie: budownictwo mieszkaniowe - 4,11 MW; obiekty użyteczności publicznej - 0,22 MW; obiekty przemysłowe i usługowe - 0,11 MW. W perspektywie można również oczekiwać dalszych oszczędności związanych ze zmniejszeniem zapotrzebowania na energię i moc cieplną do przygotowania ciepłej wody użytkowej. Czynnikiem wpływającym na obniżenie potrzeb cieplnych odbiorców są występujące obecnie tendencje związane ze zmniejszeniem zużycia ciepłej wody użytkowej. Przewidywane obniżenie zapotrzebowania na moc cieplną spowodowane dalszym spadkiem zużycia c.w.u. w budownictwie mieszkaniowym szacuje się łącznie w skali gminy na poziomie około 0,22 MW (kolumna 10 tabeli i 3.3.2). 29

30 Tabela Ocena perspektywicznego zapotrzebowania na moc cieplną w okresie zimowym i letnim dla rejonów bilansowych gminy Łukta Okres zimowy Okres letni Lp. Rejon bilansowy Sum Qo,z dqp dqter dqin Sum Qz Sum Qo,l dqp dqin Sum Ql [kw] [kw] [kw] [kw] [kw] [kw] [kw] [kw] [kw] I REJON I 1 Obecni odbiorcy Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe Sumarycznie (obecni odbiorcy): Nowe inwestycje Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe Sumarycznie (nowe obiekty): Sumarycznie (rejon I): II REJON II 1 Obecni odbiorcy Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe Sumarycznie (obecni odbiorcy): Nowe inwestycje Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe Sumarycznie (nowe obiekty): Sumarycznie (rejon II): SUMARYCZNIE (REJON I II): 1 OBECNI ODBIORCY NOWE INWESTYCJE Łącznie Sum Qo,z (Sum Qo,l) - aktualne zapotrzebowanie na moc cieplną dla okresu zimowego (dla okresu letniego); dqp - przyrost zapotrzebowania na moc cieplną w wyniku nowych inwestycji; dqter - spadek zapotrzebowania na moc cieplną w wyniku termorenowacji obiektów; dqin - spadek zapotrzebowania na moc cieplną w wyniku obniżenia zużycia c.w.u.; Sum Qz (Sum Ql) - perspektywiczne zapotrzebowanie na moc cieplną dla okresu zimowego (dla okresu letniego). 30

31 Tabela Zestawienie bilansu perspektywicznego zapotrzebowania na moc cieplną w okresie zimowym i letnim dla wydzielonych rejonów bilansowych oraz poszczególnych kategorii odbiorców na terenie gminy Łukta - zestawienie zbiorcze Okres zimowy Okres letni Lp. Rejon bilansowy Sum Qo,z dqp dqter dqin Sum Qz Sum Qo,l dqp dqin Sum Ql kategoria odbiorców [kw] [kw] [kw] [kw] [kw] [kw] [kw] [kw] [kw] REJON BILANSOWY I REJON BILANSOWY II Łącznie (REJON I II): w tym: 1 Budownictwo mieszkaniowe Obiekty użytecz. publicznej Zakłady produkcyjne i usługowe Łącznie Oznaczenia: Sum Qo,z (Sum Qo,l) - aktualne zapotrzebowanie na moc cieplną dla okresu zimowego (dla okresu letniego); dqp - przyrost zapotrzebowania na moc cieplną w wyniku nowych inwestycji; dqter - spadek zapotrzebowania na moc cieplną w wyniku termorenowacji obiektów; dqin - spadek zapotrzebowania na moc cieplną w wyniku obniżenia zużycia c.w.u.; Sum Qz (Sum Ql) - perspektywiczne zapotrzebowanie na moc cieplną dla okresu zimowego (dla okresu letniego). 31

32 Tabela Zestawienie aktualnego i perspektywicznego zapotrzebowania na moc cieplną w okresie zimowym i letnim dla wydzielonych rejonów bilansowych gminy Łukta Okres zimowy Okres letni Lp. Rejon bilansowy Sum Qo,z Uo Sum Qz U dqz Sum Qo,l Uo Sum Ql U dql [kw] [%] [kw] [%] [%] [kw] [%] [kw] [%] [%] REJON I REJON II Łącznie Oznaczenia: Sum Qo,z (Sum Qo.l) - aktualne zapotrzebowanie na moc cieplną dla okresu zimowego (dla okresu letniego) [kw]; Sum Qz (Sum Ql) - perspektywiczne zapotrzebowanie na moc cieplną dla okresu zimowego (dla okresu letniego) [kw]; dqz (dql) - przyrost/spadek zapotrzebowania na moc cieplną dla okresu zimowego (letniego) w stosunku do zapotrzebowania obecnego [%]; Uo (U) - udział aktualnego (perspektywicznego) zapotrzebowania na moc cieplną poszczególnych jednostek bilansowych w globalnym zapotrzebowaniu gminy [%]. 32

33 3.4 Analiza perspektywicznego zapotrzebowania na ciepło dla obszaru gminy Łukta I. Analiza ogólna 1. Globalne zapotrzebowanie na ciepło dla obszaru gminy Łukta w perspektywie 15 lat będzie kształtować się na poziomie ok. 10,3 MW t w sezonie grzewczym i obniżać się do ok. 2,97 MW t w okresie letnim. W porównaniu ze stanem obecnym perspektywiczne potrzeby cieplne gminy obniżą się w okresie zimowym o ponad 24,4%, natomiast w sezonie letnim o blisko 4,1%. Perspektywiczne zapotrzebowanie na ciepło na terenie gminy będzie wynosiło w skali roku w granicach 120 TJ ( MWh), natomiast zapotrzebowanie na energię pierwotną obniży się o blisko 40,6% i będzie wynosić TJ. 2. Wielkość zapotrzebowania na ciepło dla rejonu I będzie kształtować się w sezonie grzewczym na poziomie 6,18 MW t i stanowić blisko 60% całkowitego zapotrzebowania w skali gminy, natomiast zapotrzebowanie na moc cieplną w sezonie letnim będzie wynosić ok. 2,41 MW t (81% globalnych potrzeb cieplnych gminy). W porównaniu ze stanem obecnym potrzeby cieplne na obszarze analizowanej jednostki bilansowej obniżą się o blisko 18% w sezonie grzewczym oraz o blisko 4% w okresie lata. 3. Wielkość zapotrzebowania na ciepło dla rejonu II będzie kształtować się w sezonie grzewczym na poziomie 4,14 MW t i stanowić ok. 40% całkowitego zapotrzebowania w skali gminy, natomiast zapotrzebowanie na moc cieplną w sezonie letnim będzie wynosić ok. 0,56 MW t (19% globalnych potrzeb cieplnych gminy). W porównaniu ze stanem obecnym potrzeby cieplne na obszarze analizowanej jednostki bilansowej obniżą się o blisko 32,5% w sezonie grzewczym oraz o blisko 5,2% w okresie lata. 4. Wskaźnik gęstości mocy cieplnej uśredniony dla rejonu bilansowego I gminy Łukta w perspektywie 15 lat obniży się do poziomu 0,113 MW/ha, natomiast wskaźnik ten dla terenów rejonu bilansowego II obniży się do ok. 0,022 MW/ha. II. Analiza struktury perspektywicznego zapotrzebowania na ciepło Strukturę perspektywicznego zapotrzebowania na ciepło w sezonie grzewczym oraz w okresie lata dla wydzielonych jednostek bilansowych oraz całego obszaru gminy Łukta przedstawiono w tabeli Wyniki analizy w odniesieniu do sezonu grzewczego zilustrowano również na rys i

34 Z przedstawionych danych wynika, że w okresie sezonu grzewczego: 1. Największy udział w strukturze perspektywicznego zapotrzebowania mocy będzie nadal przypadał na budownictwo mieszkaniowe - 6,09 MW t w skali gminy tj. blisko 59% całkowitego zapotrzebowania. 2. Zapotrzebowanie na ciepło obiektów użyteczności publicznej obniży się i będzie wynosiło około 1,18 MW t - udział procentowy w strukturze zapotrzebowania mocy gminy na poziomie 11,5%. 3. Zapotrzebowanie na moc cieplną sektora gospodarczego nieznacznie wzrośnie i będzie kształtować się na poziomie 3,05 MW t. Udział procentowy w strukturze zapotrzebowania mocy gminy wzrośnie do poziomu 29,5%. Decydującą pozycję w bilansie perspektywicznego zapotrzebowania na moc cieplną w okresie sezonu zimowego dla obszaru gminy Łukta zachowa nadal budownictwo mieszkaniowe, którego wkład będzie stanowił blisko 59% całkowitych potrzeb cieplnych. Natomiast w okresie letnim nadal dominującą pozycję zachowa sektor gospodarczy - ponad 67% potrzeb cieplnych gminy. III. Analiza składników bilansu Wpływ nowych inwestycji 1. Przyrost zapotrzebowania na moc cieplną spowodowany nowymi inwestycjami na terenie gminy Łukta w perspektywie 15 lat wyniesie ok. 1,44 MW t w sezonie grzewczym oraz ok. 0,12 MW t w okresie letnim. 2. Dominującą pozycję stanowią inwestycje w sektorze budownictwa mieszkaniowego (0,99 MW), których udział w przyroście potrzeb cieplnych gminy w okresie zimowym kształtuje się na poziomie ok. 68,4% i stanowi ok. 55% przyrostu potrzeb cieplnych w sezonie letnim. 3. Największy przyrost zapotrzebowania na moc cieplną w okresie zimowym, spowodowany nowymi inwestycjami, wystąpi w granicach jednostki bilansowej II (0,78 MW t ) i spowodowany będzie przede wszystkim rozwojem budownictwa mieszkaniowego (76,6% przyrostu), a także rozwojem sektora gospodarczego. 4. Przyrost zapotrzebowania na moc cieplną w sezonie grzewczym, uwarunkowany nowymi inwestycjami na obszarze rejonu bilansowego I będzie kształtował się na poziomie 0,66 MW t. 34

35 Wpływ termorenowacji obiektów i innych działań prooszczędnościowych 1. Oszczędności energetyczne możliwe do uzyskania w procesie termorenowacji zasobów budownictwa mieszkaniowego oraz planowanych i założonych działań termomodernizacyjnych w odniesieniu do obiektów użyteczności publicznej i sektora gospodarczego spowodują spadek zapotrzebowania na moc cieplną do ogrzewania w skali całej gminy Łukta o około 4,44 MW t. Przewidywane globalne oszczędności z tytułu zmniejszenia zużycia c.w.u. szacuje się na około 327 kw t. 2. Największy spadek zapotrzebowania na moc cieplną, rzędu 2,60 MW t w okresie sezonu grzewczego i ok. 0,17 MW t w sezonie letnim, wystąpi w skali rejonu II. Dominujący wkład w obniżenie potrzeb cieplnych rejonu II będzie miała termorenowacja i zmniejszenie zużycia c.w.u. w budownictwie mieszkaniowym. Równie duże obniżenie potrzeb cieplnych wystąpi na obszarze rejonu bilansowego I i będzie kształtować się na poziomie 1,84 MW t w okresie zimowym oraz 0,16 MW t w sezonie letnim. 3. Efekty energetyczne uzyskane w wyniku termorenowacji obiektów i innych działań prooszczędnościowych pozwolą na obniżenie zapotrzebowania na moc cieplną w grupie odbiorców istniejących o blisko 35% w okresie zimowym oraz o ponad 8% w sezonie letnim. 35

36 Tabela Struktura perspektywicznego zapotrzebowania na ciepło dla wydzielonych rejonów bilansowych gminy Łukta Rejony bilansowe Sumarycznie Lp. Kategoria odbiorców I II Łącznie (gmina Łukta) [kw] [kw] [kw] [%] 1 SEZON GRZEWCZY 1 Budownictwo mieszkaniowe % 2 Obiekty użytecz. publicznej % 3 Zakłady produkcyjne i usługowe % Łącznie sezon grzewczy: % 2 OKRES LETNI 1 Budownictwo mieszkaniowe % 2 Obiekty użytecz. publicznej % 3 Zakłady produkcyjne i usługowe % Łącznie okres letni: % 36

37 Rys Aktualne i perspektywiczne zapotrzebowanie na moc cieplna dla rejonów bilansowych gminy Łukta [MW]] I 6.18 Rejony bilansowe 6.13 II /2009 r r. Rys Udział rejonów bilansowych w perspektywicznym zapotrzebowaniu na moc cieplną gminy Łukta 40.09% 59.91% rejon I rejon II 37
