1 Czujniki PSEN Urządzenia do monitorowania pozycji Wyłączniki bezpieczeństwa Bezpieczne systemy drzwi ochronnych Bariery i kurtyny optyczne Systemy kamer bezpieczeństwa Przyrządy sterujące i sygnalizujące

2 Pilz to dostawca rozwiązań do wszystkich funkcji automatyzacji, łącznie ze standardowymi funkcjami sterowania. Produkty fi rmy Pilz chronią ludzi, maszyny i środowisko naturalne. Pilz jako rodzinne przedsiębiorstwo ma ponad 60-letnią tradycję. Autentyczna więź z klientem jest widoczna we wszystkich obszarach i umacnia się poprzez osobiste doradztwo, wysoką elastyczność i niezawodny serwis. Na całym świecie, przez całą dobę, w 29 spółkach córkach i fi liach oraz u 17 partnerów handlowych na wszystkich kontynentach. Ponad pracowników, każdy skoncentrowany na bezpieczeństwie, troszczy się o to, aby najcenniejszy kapitał Państwa przedsiębiorstwa pracownicy mogli pracować bezpiecznie. Więcej informacji: + Kod Web 0837

3 Rozwiązania automatyzacyjne fi rmy Pilz doświadczenie we wszystkich branżach.

4 Bezpieczne rozwiązanie: Czujniki i sterowanie.

5 Czujniki bezpieczeństwa PSEN Czujniki PSEN oraz przyrządy sterujące i sygnalizacyjne PIT firmy Pilz gwarantują efektywne wykorzystanie maszyn i kompleksowych instalacji oraz chronią równocześnie ludzi i maszyny zgodnie z obowiązującymi normami. Bogata oferta oferowanych produktów umożliwia indywidualne rozwiązania dla wszystkich wymagań: od monitoringu pozycji, osłon, drzwi ochronnych, powierzchni, aż do trójwymiarowego monitoringu pomieszczeń. Bazując na różnych technologiach jak RFID lub na kamerach czujniki PSEN zapewniają największe bezpieczeństwo przy równocześnie możliwie nieograniczonym dostępie do procesu technologicznego. W połączeniu z bezpieczną techniką sterowania firmy Pilz powstaje kompleksowe i ekonomiczne rozwiązanie. Spis treści Nasza oferta przegląd 6 Czujniki 8 Urządzenia do monitorowania pozycji Zbliżeniowy czujnik bezpieczeństwa PSENini 12 Linkowy czujnik bezpieczeństwa PSENrope 14 Czujnik obrotów PSENenco 16 Bariery optyczne 52 Bariery optyczne z wyjściami półprzewodnikowymi 54 Bariery optyczne ze złączem SafetyBUS p PSENopt SB 70 Systemy kamer bezpieczeństwa System kamer bezpieczeństwa PSENvip 72 System kamer bezpieczeństwa SafetyEYE 76 Czujniki bezpieczeństwa 18 Mechaniczny czujnik bezpieczeństwa PSENmech 20 Magnetyczny czujnik bezpieczeństwa PSENmag 24 Kodowany czujnik bezpieczeństwa PSENcode 30 Zasuwa bezpieczeństwa PSENbolt 38 Zawiasowy czujnik bezpieczeństwa PSENhinge 40 Systemy drzwi bezpieczeństwa 42 System drzwi bezpieczeństwa PSENslock 44 System drzwi bezpieczeństwa PSENsgate 48 Przyciski sterujące Wyłącznik awaryjny PITestop 80 Przełącznik trybów pracy PITmode 88 Urządzenie sterujące PITjog 90 Przycisk zezwolenia PITenable 92 Zdecentralizowane moduły PDP67 i PDP20 94 Akcesoria kablowe czujników 96 Akcesoria czujników 110 Indeks haseł 119 5

6 Nasze produkty przegląd Nasza oferta COMPONENTS Czujniki Urządzenia do monitorowania pozycji Wyłączniki bezpieczeństwa Bezpieczne systemy drzwi ochronnych Kurtyny świetlne Systemy kamer bezpieczeństwa Technika sterowania Sieci Urządzenia do nadzorowania przewodów Urządzenia do bezpiecznego sterowania hamulcem Przekaźniki monitorujący Przekaźniki bezpieczeństwa Konfi gurowalne systemy sterowania Programowalne, kompaktowe systemy sterowania Programowalne, modułowe systemy sterowania Peryferia zdecentralizowane Bezpieczne systemy magistrali polowych Systemy Ethernet Systemy bezprzewodowe Serwonapędy Systemy sterowania Motion Control Wzmacniacze serwomechanizmu Silniki Osprzęt sterujący i sygnalizacyjny Urządzenia zgłoszeniowe i sygnalizacyjne Terminale obsługowe Oprogramowanie Oprogramowanie konfi guracyjne dla naszych produktów i systemów Przykładowe aplikacje Narzędzia niezależnie od produktów SYSTEMS System automatyzacji PSS 4000 Systemy sterowania Ethernet w czasie rzeczywistym Platforma programowa SERVICES Doradztwo i engineering Ocena ryzyka Koncepcja bezpieczeństwa Projekt bezpieczeństwa Wdrożenie Walidacja Oznaczenie CE Międzynarodowa ocena zgodności Ocena zakładu Inspekcja urządzeń zabezpieczających Ocena niebezpieczeństwa wg BetrSichV Szkolenia Szkolenia z zakresu norm przepisów Szkolenia produktowe 6

7 Nasze usługi przegląd Dostawca rozwiązań dla standardowego sterowania i realizacji funkcji bezpieczeństwa Jako wiodący promotor technologii bezpieczeństwa firma Pilz oferuje kompletne portfolio produktów, systemów i rozwiązań uniwersalnych dla różnych branż. Bezpieczeństwo czy sterowanie standardowe, maszyna czy instalacja, pojedynczy produkt czy rozwiązanie kompleksowe Pilz gwarantuje właściwe rozwiązanie. Bezpieczeństwo ekonomiczne, techniczne, osobiste, ekologiczne są tutaj równie oczywiste jak kompleksowe i elastyczne rozwiązania. Różnorodne portfolio czujników zapewnia wybór odpowiedniego czujnika dla każdego zastosowania. W połączeniu z bezpieczną techniką sterowania klient otrzymuje bezpieczne i ekonomiczne rozwiązanie posiadające niezbędne aprobaty i dopuszczenia. Technika sterowania umożliwia liczne możliwości zastosowania począwszy od monitorowania bezpieczeństwa elektrycznego i funkcjonalnego, aż do kompletnego sterowania maszyn: od prostej maszyny do rozbudowanej instalacji z całą gamą funkcji sterowania standardowego i bezpieczeństwa. Sieci, dzięki ujednoliconym systemom komunikacyjnym i komponentom sieciowym, stają się przejrzyste i wydajne. Różne technologie umożliwiają tutaj różne możliwości rozwiązań. Do tego należą systemy bezprzewodowe, magistrali polowej i Ethernetu. Kod Web 5172 Kod Web 5213 Kod Web 5528 Technika napędowa obejmuje zakres od zintegrowanych z napędem funkcji bezpieczeństwa przez bezpieczne funkcje logiczne, aż do połączenia wizualizacji, czujników i elementów wykonawczych dla każdego otoczenia systemowego. Osprzęt sterujący i sygnalizacyjny umożliwia krótkie czasy reakcji dzięki urządzeniom zgłoszeniowym i sygnalizacyjnym, jak również szybką diagnostykę poprzez systemy wizualizacji. Jako optymalne uzupełnienie do innych produktów fi rmy Pilz Państwa instalacja staje się niezawodna i kompletna. Nasze oprogramowanie zapewnia odpowiednie narzędzia dla każdego zadania. Do grupy tej należy oprogramowanie użytkowe, jak np. moduły funkcyjne, narzędzia związane z produktami i systemami, ale także narzędzia niezależne od produktu. Wspólną cechą naszego oprogramowania jest intuicyjna obsługa. Kod Web 5261 Kod Web 5292 Kod Web 5435 System automatyzacji PSS 4000 dla standardowego sterowania i realizacji funkcji bezpieczeństwa we wszystkich branżach. System wyróżnia niezakłócone wzajemne funkcjonowanie najróżniejszych komponentów, platformy oprogramowania PAS4000 jak również sieci Ethernet w czasie rzeczywistym SafetyNET p. Nasze portfolio usług zawiera doradztwo, realizację techniczną i szkolenia w zakresie bezpieczeństwa maszyn. Nasi eksperci będą towarzyszyć klientowi przez cały cykl użytkowania maszyny aż do uzyskania certyfi katu CE. Kod Web 5092 Kod Web

8 Czujniki Dla każdej aplikacji czujniki bezpieczeństwa Pilz oferuje wiele czujników bezpieczeństwa spełniających międzynarodowe normy, sprawdzonych i zaakceptowanych przez instytucje certyfikujące. Podczas konstruowania czujników Pilz dużą wagę przykłada się do wydajności, solidności, jakości i prostej obsługi. Wybór czujnika odpowiedniego dla klienta Czujniki bezpieczeństwa nadają się do zastosowań przy pokrywach, klapach, bramach zwijanych, drzwiach ochronnych, krzywkach, bezdotykowych urządzeniach zabezpieczających i przy detekcji pozycji. W zestawieniu znajdują się odpowiednie czujniki dla Państwa wymagań bezpieczeństwa. Jeśli potrzebujecie Państwo np. czujnika do drzwi ochronnych bez funkcji blokady, działającego bezdotykowo i zapewniającego najwyższą ochronę przed manipulacją, PSENcode jest odpowiednim wyborem. Pomoc w wyborze Czujniki PSEN Pokrywy/klapy/bramy zwijane Tak Blokada Dostosowana technologia Wielofunkcyjność czujników bezpieczeństwa PSEN widoczna jest w różnych technologiach: czujniki mechaniczne, magnetyczne, RFID, optyczne lub oparte na kamerach Pilz ze swoją wiedzą i doświadczeniem optymalnie wykorzystuje wszystkie technologie. Drzwi ochronne Nie Zabezpieczenie inwestycji Czujniki Pilz optymalnie dopasowują się do otoczenia Państwa instalacji i pozwalają na późniejsze doposażenia maszyny lub instalacji w komponenty Pilz. Poza tym czujniki PSEN są kompatybilne z produktami i złączami innych producentów. Detekcja pozycji/krzywki Zawsze aktualne informacje o czujnikach PSEN: Kod Web 5172 Informacje on-line na stronie Powierzchnie/pomieszczenia Monitoring pozycji Monitoring pozycji z elementem współpracującym 8

9 Czujniki PSEN zamknięte beznapięciowo Bezpieczny system drzwi ochronnych PSENsgate Mechaniczny czujnik bezpieczeństwa PSENmech (me1s) Zasuwa bezpieczeństwa PSENbolt z PSEN me1s (siła sprężyny) od strony 48 od strony 20 od strony 38 otwarte beznapięciowo System drzwi bezpieczeństwapsenslock Mechaniczny czujnik bezpieczeństwa PSENmech (me1m) Zasuwa bezpieczeństwa PSENbolt z PSEN me1m (siła magnesu) od strony 44 od strony 20 od strony 38 mechaniczne Zasuwa bezpieczeństwa z PSENbolt z PSEN ma1.4 Zawiasowy czujnik bezpieczeństwa PSENhinge od strony 38 od strony 40 bezdotykowe normalna ochrona przed manipulacją Magnetyczny czujnik bezpieczeństwa PSENmag Zasuwa bezpieczeństwa z PSENbolt z PSEN ma1.4 od strony 24 od strony 38 bezdotykowe najwyższa ochrona przed manipulacją Kodowany czujnik bezpieczeństwa PSENcode Zasuwa bezpieczeństwa PSENbolt z PSENcode od strony 30 od strony 38 bez elementu współpracującego Zbliżeniowy czujnik bezpieczeństwa PSENini od strony 12 bezdotykowe z elementem współpracującym Magnetyczny czujnik bezpieczeństwa PSENmag Kodowany czujnik bezpieczeństwa PSENcode od strony 24 od strony 30 Monitorowanie powierzchni (2-D) Prasy krawędziowe Bariery optyczne PSENopt System kamer bezpieczeństwa PSENvip od strony 52 od strony 72 Monitorowanie pomieszczeń (3-D) System kamer bezpieczeństwa SafetyEYE od strony 76 Wyłącznik awaryjny Bariera optyczna Drzwi ochronne Ochrona palców Trójwymiarowy monitoring pomieszczenia 9

10 Czujniki Szerokie portfolio produktów czujniki PSEN Przy dążeniu do wysokiej efektywności instalacji przemysłowych nie można zaniedbywać ochrony ludzi, maszyn i środowiska naturalnego: od uruchamiania, aż po wysoki poziom dostępności podczas bieżącej eksploatacji. Czujniki Pilz PSEN oferują odpowiednie do tego bezpieczne i elastyczne rozwiązanie. Bezpieczne kompleksowe rozwiązanie od jednego producenta: czujniki i technika sterowania Pilz. 10

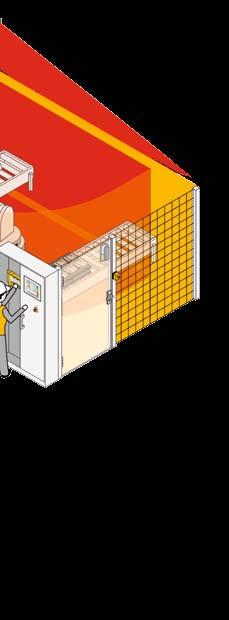

11 Czujniki Wysoka kompatybilność Czujniki z różnych rodzin produktów są kompatybilne i mogą być łączone szeregowo. W ten sposób redukuje się nakłady podczas montażu oraz czas i koszty projektowania i uruchamiania. Na każdy budżet Jako system gotowy do montażu czujniki bezpieczeństwa PSEN umożliwiają oszczędności nie tylko w zakresie inżynierii. Wiele czujników posiada zróżnicowane zasady działania, dzięki czemu można je dostosować do potrzeb. Jakość i bezpieczeństwo Wzornictwo projektowane jest indywidualnie dla każdej grupy produktów PSEN, zarówno pod kątem technicznym, funkcjonalnym jak i bezpieczeństwa. Pilz posiada certyfikat PN-EN ISO 9001 i nasze urządzenia bezpieczeństwa konstruowane są dla aplikacji zgodnych z wymogami PN-EN ISO oraz PN-EN/IEC Nasze czujniki można ze względu na różnorodność cech i funkcjonalność podzielić na różne rodziny produktów. Ten rozmieszczony na dwóch stronach schemat ma Państwu pomóc w dokonaniu odpowiedniego wyboru. Nasi klienci mają określone wymagania, my mamy właściwe produkty i rozwiązania: Urządzenia do monitorowania pozycji od strony 12 Czujniki bezpieczeństwa od strony 18 Systemy drzwi bezpieczeństwa od strony 42 Bariery optyczne od strony 52 Systemy kamer bezpieczeństwa od strony 72 Przyrządy sterujące i sygnalizujące od strony 80 Zawsze aktualne informacje na temat: Czujniki PSEN Kod Web 5172 Przyrządy sterujące i sygnalizujące Kod Web 5293 Informacje on-line na stronie 11

12 Rodzina produktów Zbliżeniowy czujnik PSENini Zbliżeniowy czujnik bezpieczeństwa PSENini Bezpieczny monitoring bez elementu uruchamiającego umożliwia zbliżeniowy czujnik bezpieczeństwa PSENini. Rejestruje on bezdotykowo zbliżanie się obiektów metalowych i wysyła konieczne sygnały bezpieczeństwa informujące o pozycjach i położeniach końcowych. PSENini służy także jako nadajnik impulsów do liczenia lub do rejestrowania ruchów obrotowych. IP67 PSEN in1p Zastosowania PSENini Krzywki Bramy zwijane Nadajniki impulsów do zadań liczenia ruchów obrotowych Wysoka wydajność i długa żywotność W porównaniu do czujników mechanicznych PSENini oferuje idealne warunki dla wysokiej wydajności i długiej żywotności: bezdotykowa i nie powodująca zużycia praca oraz wysoka dokładność przełączania. Dodatkowo zbliżeniowe czujniki bezpieczeństwa są odporne na wibracje i pył. Wysoki potencjał oszczędności w układzie szeregowym Ten wysoki potencjał czujników PSENini można wykorzystać także w przypadku najwyższych wymagań w zakresie bezpieczeństwa, ponieważ PSENini można wyłączać szeregowo także z czujnikami bezpieczeństwa PSENcode oraz systemami drzwi bezpieczeństwa PSENslock i PSENsgate. Klucz doboru PSENini PSEN in1p Grupa produktów Czujniki Pilz Seria Rodzaj przyłącza Rodzina produktów in PSENini Sposób działania bezdotykowo, indukcyjnie 1 Seria 1 p n Wtyk, M12, 8-biegunowy (integracja układu szeregowego w czujniku) Wtyk, M12, 5-biegunowy 12

13 Zalety Zbliżeniowy czujnik bezpieczeństwa PSENini Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN in1p Przyłącze: PSEN cable, M12, 8-biegunowe, 5 m Urządzenie analizujące: PNOZ s Optymalne rozwiązanie: monitorowanie pozycji stołu obrotowego z czujnikiem zbliżeniowym PSENini oraz przekaźnikiem bezpieczeństwa PNOZsigma. Zalety ochrona inwestycji: możliwość bezpośredniego łączenia z wieloma urządzeniami analizującymi łatwość obsługi: szybka diagnostyka przez LED ekonomiczność i elastyczność: układ szeregowy to mniej przewodów i wejść większa wydajność dzięki krótszym czasom reakcji możliwość wielostronnego zastosowania: --dla elementów współpracujących z różnych metali --odporność na wstrząsy długa żywotność dzięki konstrukcji nie powodującej zużycia Pomoc w wyborze bezpieczny czujnik zbliżeniowy PSENini PSEN in1p Typ Rodzaj przyłącza Układ szeregowy w połączeniu z PSENini, PSENslock, PSENcode 1) PSEN in1p wtyk, M12, 8-bieg. Y junction (zwrotnica kablowa) PDP67 F 4 code Nr katalogowy PSEN in1n wtyk, M12, 5-bieg. PDP67 F 8DI ION ) do PL e zgodnie z PN-EN ISO wzgl. SIL CL 3 zgodnie z PN-EN/IEC Cechy wspólne typowy odstęp przełączeniowy (stal): 15 mm interfejs diagnostyczny: 3 diody LED (detekcja, stan wejść szeregowych, napięcie zasilania/błąd) kierunki aktywacji: 1 kierunki detekcji: 1 wyjścia: 2 wyjścia bezpieczeństwa i 1 sygnalizacyjne wejścia (PSEN in1p): 2 wejścia bezpieczeństwa Kable i inne akcesoria: od strony 96 Więcej informacji i danych technicznych o zbliżeniowych czujnikach bezpieczeństwa PSENini: Kod Web 6256 Informacje on-line na stronie 13

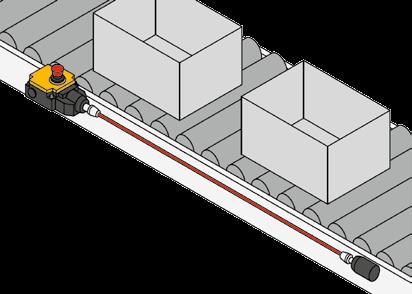

14 Rodzina produktów Linkowy czujnik bezpieczeństwa PSENrope Linkowy czujnik bezpieczeństwa PSENrope Przy taśmie lub przy maszynie, gdy chodzi o bezpieczeństwo w obszarze produkcyjnym, bezpieczne czujniki linkowe PSENrope to sprawdzone i niezawodne rozwiązanie. Umożliwiają wyłączenie niebezpiecznej funkcji maszyny poprzez manualną akcję operatora. Maksymalne bezpieczeństwo: funkcja wyłączenia awaryjnego może zostać wyzwolona w każdym punkcie linki. Optymalne rozwiązanie bezpieczeństwa jest takie łatwe Wyłącznik linkowy PSENrope może być stosowany w sposób elastyczny, jest łatwy w instalacji i komfortowy w obsłudze. Pierwsza instalacja czy też dozbrajanie: linkowy czujnik bezpieczeństwa PSENrope ułatwia montaż dzięki przemyślanym szczegółom. PSEN rs1.0 PSEN rs2.0 Trwałe zastosowanie także w ekstremalnych warunkach Z uwagi na to, że zakres działania czujnika linkowego ograniczony jest tylko przez długość liny, możliwe jest zabezpieczanie przy pomocy PSENrope także dużych instalacji. Dzięki solidnej konstrukcji PSENrope można stosować także w ekstremalnych warunkach atmosferycznych. Klucz doboru PSENrope PSEN rs Grupa produktów Czujniki Pilz Materiał obudowy Zestyki Maks. siła sprężyny do napinania liny Rodzina produktów rs PSENrope Sposób działania mechanicznie 1 2 Aluminiowy odlew ciśnieniowy Tworzywo sztuczne 0 2 NC, 2 NO N 300 N 14

15 Zalety Linkowy czujnik bezpieczeństwa PSENrope Więcej bezpieczeństwa przy taśmie: szybkie wyłączanie awaryjne za pomocą czujnika linkowego PSENrope w połączeniu z przekaźnikiem bezpieczeństwa PNOZsigma. Zalety wysokie bezpieczeństwo: --zabezpieczenie przed manipulacją --przestrzenne rozdzielenie obszaru przyłączeniowego i mechaniki --podwójna funkcja wyłączników Pilz: wyłączanie awaryjne i odblokowywanie w jednym pierwsza instalacja lub dozbrojenie: czujniki linkowy PSENrope ułatwia montaż może być stosowany w obszarze wewnętrznym (indoor) oraz zewnętrznym (outdoor) dzięki stabilnej i wytrzymałej obudowie metalowej lub z tworzywa sztucznego Pomoc w wyborze linkowy czujnik bezpieczeństwa PSENrope Typ Materiał obudowy Maks. długość naciągu Nr katalogowy PSEN rs Aluminiowy odlew ciśnieniowy 37,5 m PSEN rs Aluminiowy odlew ciśnieniowy 75,0 m PSEN rs Tworzywo sztuczne 37,5 m PSEN rs Tworzywo sztuczne 75,0 m PSEN rs Akcesoria typ zalecany przez Pilz Cechy wspólne Nadaje się do zastosowań: --PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Zintegrowany wyłącznik awaryjny Zestyki: 2 NC, 2 NO Stopień ochrony: IP67 Temperatura otoczenia: --PSEN rs1.0: C --PSEN rs2.0: C Wymiary (wys. x szer. x gł.) w mm: --PSEN rs1.0: 237 x 90,0 x 88 --PSEN rs2.0: 294 x 42,5 x 88 Kable i inne akcesoria: od strony 96 Dokumentacja techniczna linkowych czujników bezpieczeństwa PSENrope: Typ Właściwości Nr katalogowy PSEN rs spring 175 Przeciwsprężyna, 175 N Kod Web 6568 PSEN rs spring 300 Przeciwsprężyna, 300 N Informacje on-line PSEN rs pulley 75 Krążek zwrotny, średnica: 75 mm na stronie PSEN rs pulley flex Blokowy krążek linowy, obrotowy PSEN rs rope d3/d4 50 m Średnica liny: 3 mm PSEN rs rope d3/d4 100 m Średnica płaszcza: 4 mm Płaszcz PVC, czerwony

16 Rodzina produktów Czujniki obrotów PSENenco Czujnik obrotów PSENenco Czujniki obrotów PSENenco stosowane są do określania pozycji i prędkości. Czujnik enkoderowy absolutny jest czujnikiem wartości bezwzględnej stosowanym w systemie automatyzacji PSS Dostarcza różnych bezwzględnych wartości pozycji, które są przetwarzane w specjalizowanym module programowym. Czujnik obrotów posiada magnetyczny i optyczny system pomiarowy będąc zintegrowanym systemem dwóch urządzeń. Standardowy czujnik obrotów, ale bezpieczny Czujnik obrotów PSENenco jest czujnikiem standardowym jednak dzięki połączeniu systemu sterowania PSSuniversal PLC, czujnika obrotów i modułów programowych osiągany jest poziom SIL CL 3 i PL e. PSEN enc m1 ecam PSEN enc m2 ecam Odczyt optyczny Interfejs inkrementalny Napęd N S Wał SSI SSI Zacisk przyłączeniowy Odczyt magnetyczny Redundantny dwukanałowy czujnik obrotów Klucz doboru PSENenco PSEN enc m1 ecam Grupa produktów Czujniki Pilz Cechy czujnika obrotów Seria Wersja Rodzina produktów enc PSENenco Sposób działania magnetyczny i optyczny m s Wiele zwojów Jeden zwój 1 2 Wał pusty Wał pełny ecam elektroniczny mechanizm napędowy krzywki 16

17 Zalety Czujniki PSENenco Zalety analiza bezpiecznej prędkości i pozycji przeniesienie bezpiecznej funkcji monitoringu do oprogramowania użytkownika wysoka elastyczność monitorowania wartości granicznych poprzez dynamiczne rozwiązanie w programie użytkownika zastąpienie mechanicznego napędu krzywki przez bezpieczny elektroniczny napęd krzywki PSS 4000 wraz z PSENenco Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN enc m1 ecam Przyłącze: Przewód sygnałowy, min. 0,25 mm 2, - skręcony parami i ekranowany Urządzenie analizujące: PSSu PLC1 FS SN SD Optymalne rozwiązanie: Czujnik obrotów, system sterowania i oprogramowanie = bezpieczny elektroniczny mechanizm krzywki. Zastosowanie PSENenco Czujnik obrotów PSENenco znajduje na przykład zastosowanie w obszarze pras mechanicznych. W ten sposób rozwiązanie "Bezpieczny elektroniczny mechanizm krzywki" w pełni zastępuje konwencjonalne mechanizmy krzywkowe. Kolejne obszary zastosowań można znaleźć wszędzie tam, gdzie konieczna jest pewna rejestracja pozycji. Pomoc w wyborze czujnik obrotów PSENenco PSEN enc m1 ecam Typ Funkcja Cechy czujnika obrotów Nr katalogowy PSEN enc m1 ecam Czujnik wartości absolutnych Wieloobrotowy, wał pusty PSEN enc m2 ecam Czujnik wartości absolutnych Wieloobrotowy, wał pełny PSEN enc s1 ecam Czujnik wartości absolutnych Jednoobrotowy, wał pusty PSEN enc s2 ecam Czujnik wartości absolutnych Jednoobrotowy, wał pełny Cechy wspólne 2 czujniki w jednej obudowie różnorodne 2-kanałowe (1 x optycznie, 1 x magnetycznie) 2 złącza SSI SIL CL 3 i PL e w systemie automatyzacji PSS 4000 Więcej informacji o czujniku obrotów PSENenco: Kod Web 7331 Informacje on-line na stronie 17

18 Czujniki bezpieczeństwa Czujniki bezpieczeństwa Czujniki bezpieczeństwa firmy Pilz służą do zoptymalizowanego kosztowo monitoringu drzwi ochronnych i monitoringu pozycji spełniając szczególnie ekonomicznie wymagania normy PN-EN Dlatego stosowane są w różnych maszynach i instalacjach, w przemyśle opakowaniowym lub farmaceutycznym oraz w wielu innych branżach. PSENmech PSENmag PSENcode PSENbolt PSENhinge Czujniki bezpieczeństwa mają różne formy i różne zasady działania oraz mogą być stosowane także w trudnych warunkach środowiskowych. Połączone szeregowo pozwalają dodatkowo zaoszczędzić koszty. Wybierzcie Państwo optymalne czujniki dla swojej aplikacji: mechaniczne PSENmech oferuje dzięki bezpiecznej blokadzie ochronę osób i procesów bezdotykowe, magnetyczne PSENmag jest najbardziej ekonomicznym rozwiązaniem w szczelnej obudowie spełnia najwyższe wymagania bezpieczeństwa bezdotykowe, typu Unikat, w pełni kodowane PSENcode umożliwiają maksymalną swobodę przy montażu dzięki najwyższej ochronie przed manipulacją przy ochronie wygrodzeń bezdotykowe, kodowane PSENcode x.19n przeznaczone są do bezpiecznego monitoringu i rozróżnienia do trzech pozycji 18

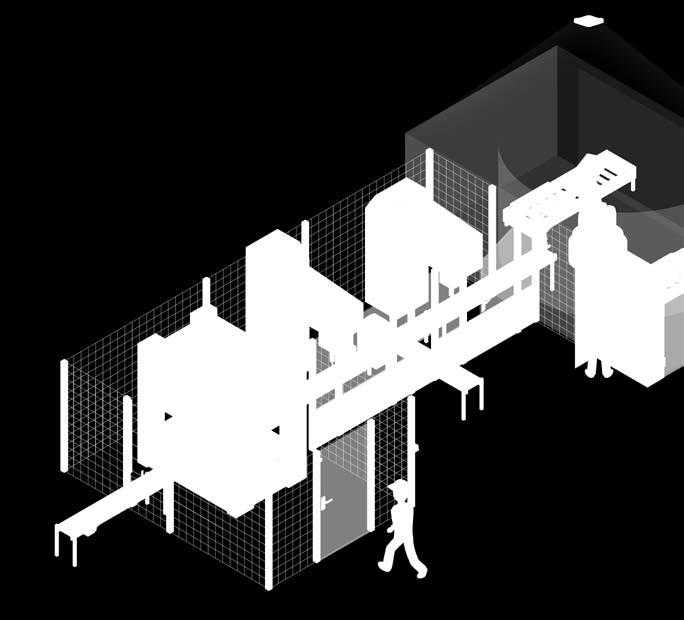

19 Zastosowania i branże Przekaźniki bezpieczeństwa Zasuwa bezpieczeństwa solidne, korzystne cenowo rozwiązanie dla przemysłu Zasuwa bezpieczeństwa PSENbolt nadaje się w szczególności do trudno regulowanych drzwi ochronnych lub obszarów, w których drzwi ochronne są często otwierane i zamykane. PSENbolt to kompleksowe rozwiązanie składające się z czujnika bezpieczeństwa, klamki i zasuwy. Zawiasowy czujnik bezpieczeństwa zawias i czujnik bezpieczeństwa w pakiecie Dla uchylnych urządzeń ochronnych jest to optymalne połączenie zawiasu i czujnika ochrony. Jako jednostka funkcyjna i montażowa zawiasowy czujnik bezpieczeństwa PSENhinge jest elastyczny przy montażu, podłączaniu i regulacji. Pomoc w wyborze czujniki bezpieczeństwa, zasuwy bezpieczeństwa i zawiasowe czujniki bezpieczeństwa Typ Czujnik bezpieczeństwa PSENmech Czujnik bezpieczeństwa PSENmag Sposób działania mechaniczny bezdotykowy, magnetyczny Zastosowanie Czujnik bezpieczeństwa PSENcode bezdotykowy, kodowany Zasuwa bezpieczeństwa PSENbolt mechaniczny Pokrywy Wyłącznik zawiasowy PSENhinge mechaniczny Klapy Drzwi ochronne uchylne Drzwi ochronne przesuwne Bramy zwijane Rejestracja pozycji Ochrona przed manipulacją normalna normalna bardzo wysoka bardzo wysoka 1) wysoka Blokada z bez bez z 2) bez Rodzaj ochrony IP IP67 IP67/IP6K9K IP67/IP6K9K 3) IP67 Performance Level 4) PL e 2 x 1 x 1 x 3) 2 x PL d 1 x + FA 5) 1 x 1 x 3) 1 x + FA 5) PL c 1 x 1 x 1 x 3) 1 x 1) przy zastosowaniu kodowanych czujników bezpieczeństwa PSENcode 2) przy zastosowaniu mechanicznego czujnika bezpieczeństwa PSEN me1 z blokadą 3) w zależności od wybranego czujnika bezpieczeństwa 4) osiągalny Performance Lervel zależny od aplikacji 5) FA = wykluczenie błędów Zawsze aktualne informacje na temat: Czujniki bezpieczeństwa: Kod Web 5173 Informacje on-line na stronie 19

20 Rodzina produktów Mechaniczny czujnik bezpieczeństwa PSENmech Mechaniczny czujnik bezpieczeństwa PSENmech Mechaniczny czujnik bezpieczeństwa PSENmech przeznaczony jest do bezpiecznego monitoringu wygrodzeń z możliwością blokowania otwarcia drzwi. PSENmech dzięki zwiększonej sile trzymania elementu uruchamiającego zapobiega przypadkowemu otwarciu drzwi ochronnych. Spełnia on normę PN-EN 1088 dzięki dopasowanemu elementowi uruchamiającemu. Bezpieczny monitoring drzwi ochronnych z blokadą zapewnia ochronę osób i procesu. Jeden wariant mechanicznego czujnika bezpieczeństwa PSEN me1 spełnia dwie funkcje bezpieczeństwa: zapobieganie niepożądanemu uruchomieniu przy odblokowanym lub nie zamkniętym PSEN me1 blokada drzwi ochronnych przez PSEN me1, o ile prędkość silnika > 0 PSEN me Elastyczność podczas instalacji dzięki uniwersalnemu sposobowi montażu. Klucz doboru PSENmech PSEN me1.2s/1ar Grupa produktów Czujniki Pilz Seria produktów Seria 1: Rodzaj blokady/ napięcia zasilania Seria/rodzaj aktuatora Rodzina produktów me PSENmech Sposób działania mechanicznie 1 z blokadą, wymiary: 170 x 42,5 x 51 mm S.2S M.21S siła sprężyny, 24 V AC/DC (2 NC, 2 NO) siła sprężyny, 110, 230 V AC (2 NC, 2 NO) siła magnetyczna, 24 V AC/DC (2 NC, 2 NO) siła sprężyny, 110, 230 V AC (3 NC, 1 NO) 1AS 1AR standard, seria 1 promień, seria 1 20

21 Zalety Mechaniczny czujnik bezpieczeństwa PSENmech Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN me1m/1as Przyłącze: Przewód, w zależności od funkcji, np. 8 x 0,5 mm ² - Urządzenie analizujące: PNOZ s Optymalne rozwiązanie: Monitorowanie drzwi przesuwnych z czujnikiem bezpieczeństwa PSENmech i przekaźnikiem bezpieczeństwa PNOZsigma. Zalety kompleksowe rozwiązania w zakresie bezpieczeństwa w połączeniu z urządzeniami analizującymi Pilz do zastosowań o wysokich wymaganiach bezpieczeństwa elastyczność i szybkość podczas instalacji zapewnia: --kompaktowa budowa --promieniowy lub standardowy aktuator --do czterech poziomych oraz czterech pionowych kierunków załączania długa żywotność produktu dzięki solidnemu wykonaniu i wysokiej mechanicznej wytrzymałości powszechne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej odporność na brud oraz pyłoi wodoszczelna obudowa Kable i inne akcesoria: od strony 96 Kompletny program i zawsze aktualne informacje o mechanicznych czujnikach bezpieczeństwa PSENmech: Kod Web 5174 Informacje on-line na stronie 21

22 Pomoc w wyborze Mechaniczne czujniki bezpieczeństwa PSENmech Pomoc w wyborze PSENmech Mechaniczny czujnik bezpieczeństwa PSENmech z osobnym aktuatorem i blokadą Cechy wspólne Czujnik bezpieczeństwa do monitorowania położenia ruchomych urządzeń ochronnych zgodnie z normą PN-EN Nadaje się do zastosowań: -- PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Podłączanie do wszystkich urządzeń analizujących Pilz Kierunki załączania: --PSEN me1: osiem --PSEN me3: cztery --PSEN me4: osiem Wymiary (wys. x szer. x gł., bez włącznika): --PSEN me1: 170 x 42,5 x 51,0 mm --PSEN me3: 90 x 52,0 x 33,0 mm --PSEN me4: 100 x 31,0 x 30,5 mm Temperatura otoczenia: --PSEN me1: C/ F --PSEN me3/me4: C/ F Zaciski przyłączeniowe: --PSEN me1: Zaciski sprężynowe --PSEN me3/me4: Zaciski śrubowe Stopień ochrony: --PSEN me1: IP67 --PSEN me3/me4: IP65 PSEN me1s/1as PSEN me3/2ar PSEN me4/4as Typ (czujnik/aktuator) Rodzaj blokady PSEN me1s/1as Siła sprężyny PSEN me1.2s/1as Siła sprężyny PSEN me1s/1ar Siła sprężyny PSEN me1.2s/1ar Siła sprężyny PSEN me1m/1as Siła magnetyczna PSEN me1m/1ar Siła magnetyczna PSEN me1.21s/1ar Siła sprężyny PSEN me3/2as - PSEN me3.2/2as - PSEN me3.2/2ar - PSEN me4.1/4as - PSEN me4.2/4as - 22

23 Pomoc w wyborze Mechaniczne czujniki bezpieczeństwa PSENmech Aktuator Zestyki Napięcie zasilające/ obniążenie zestyków Kategoria użytkowa AC-15 Odblokowanie pomocnicze Siła blokowania Siła wyciągania Nr katalogowy (Unit) 1) Standard 24 V AC/DC N min. 27 N Standard V AC N min. 27 N Promień 24 V AC/DC N min. 27 N Promień V AC N min. 27 N Standard 24 V AC/DC N min. 27 N Promień 24 V AC/DC N min. 27 N Promień V AC N min. 27 N Standard 240 V/3,0 A - 10 N Standard 240 V/1,5 A - 10 N Promień 240 V/1,5 A - 10 N Standard 240 V/3,0 A - 10 N Standard 240 V/1,5 A - 10 N ) 1) moduł składający się z czujnika i aktuatora 2) obowiązuje dla zastosowania PSEN me1.2 typ zalecany przez Pilz Kable i inne akcesoria: od strony 96 Dokumentacja techniczna mechanicznego czujnika bezpieczeństwa PSENmech: Kod Web 5174 Informacje on-line na stronie 23

24 Rodzina produktów Magnetyczny czujnik bezpieczeństwa PSENmag Magnetyczny czujnik bezpieczeństwa PSENmag Magnetyczne czujniki bezpieczeństwa służą zarówno do monitorowania położeń drzwi wygrodzeń wg PN-EN jak i do monitorowania pozycji. Dzięki ekonomicznemu połączeniu szeregowemu PSENmag osiąga najwyższe bezpieczeństwo za "niską cenę" i zdolność integracji w istniejącej architekturze systemowej. Obudowa M12 IP67 PSEN ma1.4a PSEN ma1.4p PSEN 1.2p PSEN ma1.3a Ochrona przed manipulacją Zakryte miejsce montażu czujnika jak wg PN-EN 1088 zapobiega manipulacjom. Ponadto wykluczone są inne możliwości manipulacji, gdy element uruchamiający przymocowany jest śrubami zabezpieczającymi (śruby wkręcane tylko w jedną stronę). W przypadku wymaganej najwyższej ochrony przed manipulacją zalecamy stosowanie PSENcode z powodu użycia technologii RFID oraz zasady klucz-zamek. Wysokie wymagania ekonomiczna realizacja Czujniki bezpieczeństwa PSENmag można stosować wszędzie tam, gdzie wymagany jest wysoki poziom bezpieczeństwa, gdzie występuje duże zabrudzenie lub obowiązują ostre przepisy higieniczne. Solidna i w pełni odlana obudowa w połączeniu z bezdotykową, magnetyczną zasadą działania zapewnia długą żywotność produktu. Klucz doboru PSENmag Elastyczne zastosowanie Kompaktowa budowa PSENmag pozwala zaoszczędzić miejsce podczas instalacji. Duży wybór wtyków i przewodów oraz zabezpieczony odstęp przełączania od 3 do 12 mm pozwala na elastyczny montaż i szybką oraz wygodną instalację. PSEN ma1.4a-50 Grupa produktów Czujniki Pilz Rodzina produktów ma PSENmag Sposób działania bezdotykowy, magnetyczny Zestyki Rodzaj urządzenia Rodzaj przyłącza Odstęp przełączeniowy 1 2 NO/NO NC/NO prostokątny, wymiary: 36 x 26 x 13 mm okrągły, M30 okrągły, M12, z zestykiem sygnalizacyjnym prostokątny, wymiary: 37 x 26,4 x 18 mm a b n p M12/8 Kabel, 5 m Kabel, 10 m wtyk, M12, 5-biegunowy Wtyk, M8: - 4-biegunowy (2 styki) - 8-biegunowy (3 styki) wtyk, M12, 8-biegunowy mm 8 mm/12 mm 1) 6 mm 4 mm 3 mm/10 mm 1) LED/ATEX/ układ szeregowy bez LED z LED tylko z PSEN ix1 2) ATEX, bez LED ATEX, z LED ATEX, bez LED, tylko z PSEN ix1 2) ATEX, bez LED z LED, tylko z PSEN ix1 2) ATEX, z LED, tylko z PSEN ix1 2) Warianty specjalne 1) zależnie od włącznika 2) Ri = 0 Ω 24

25 Zalety Magnetyczny czujnik bezpieczeństwa PSENmag Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN ma1.3n-20/psen ma Przyłącze: PSS67 cable, M12, prosty, gniazdo/ M12, prosty, wtyk, 5 m Peryferia zdecentralizowane: PDP67 F 8DI ION Przyłącze: PSEN cable, proste, M12, 5-biegunowe Urządzenie analizujące: PNOZmulti Zalety bezpieczne kompletne rozwiązanie z certyfikatem TÜV do zastosowań o najwyższej kategorii bezpieczeństwa ekonomiczne dzięki: --instalacji oszczędzającej miejsce i czas --długiej żywotności z powodu braku mechanicznego zużycia --komfortowej diagnostyce za pomocą dodatkowych zestyków sygnalizacyjnych i LED możliwość zastosowania przy silnym zanieczyszczeniu i zaostrzonych przepisach higienicznych IP67/IP6K9K, ECOLAB wysokie bezpieczeństwo także w obszarach zagrożonych wybuchem Optymalne rozwiązanie: Monitorowanie pokrywy za pomocą czujnika bezpieczeństwa PSENmag i konfigurowalnego systemu sterowania PNOZmulti. Kable i inne akcesoria: od strony 96 Zawsze aktualne informacje o bezdotykowych, magnetycznych czujnikach bezpieczeństwa PSENmag: Kod Web 5179 Informacje on-line na stronie Ochrona przed manipulacją przez ukryte miejsce montażu. 25

26 Pomoc w wyborze Magnetyczny czujnik bezpieczeństwa PSENmag Pomoc w wyborze PSENmag Magnetyczny czujnik bezpieczeństwa PSENmag budowa prostokątna Cechy wspólne Czujnik bezpieczeństwa do monitorowania położenia ruchomych wygrodzeń zgodnie z normą PN-EN Dopuszczony dla aplikacji do Performance Level e wg PN-EN ISO i SIL CL 3 wg PN-EN/IEC w połączeniu z przekaźnikiem bezpieczeństwa PNOZ s3, PNOZ s4, PNOZ s5, PNOZ e1p, PNOZ e1.1p, PNOZ e1vp, PNOZ e5.11p Podłączenie bezpośrednie, przez PDP67, PDP20 lub przez złącze PSEN ix1 patrz Akcesoria od strony 96 Stopień ochrony: --Wersje kabli: IP6K9K --Wersje wtyków: IP67 Elastyczny montaż przez konstrukcję obudowy i kabel Pigtail Wraz z nakładkami dla lepszej ochrony przed manipulacją PSEN ma1.4a Typ (czujnik/aktuator) PSEN ma1.4a-50/psen ma PSEN ma1.4a-51/psen ma PSEN ma1.4a-52/psen ma PSEN ma1.4a-57/psen ma PSEN ma1.4p-50/psen ma PSEN ma1.4p-51/psen ma PSEN ma1.4p-52/psen ma PSEN ma1.4p-57/psen ma PSEN ma1.4n-50/psen ma PSEN ma1.4n-51/psen ma PSEN ma1.4-51m12/8-0.15m/ PSEN ma PSEN ma1.4a-57/psen ma PSEN ma1.4a-50/psen ma PSEN ma1.4a-51/psen ma Potwierdzony odstęp przełączeniowy 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 3 mm 3 mm 3 mm PSEN ma1.4a-52/psen ma mm PSEN ma1.4p-50/psen ma mm PSEN ma1.4p PSEN ma1.4p-51/psen ma PSEN ma1.4p-57/psen ma mm 3 mm PSEN ma1.4p-52/psen ma mm PSEN ma1.4n-50/psen ma mm PSEN ma1.4n-51/psen ma mm PSEN ma1.4-51m12/8-0.15m/ PSEN ma mm PSEN 1.1p-23/PSEN mm PSEN 1.1p-25/PSEN mm 26

27 Pomoc w wyborze Magnetyczny czujnik bezpieczeństwa PSENmag Zestyki Podłączenie pojedyncze Podłączenie szeregowe przez LED ATEX Rodzaj przyłącza Kabel/wtyk Nr katalogowy (Unit) 1) - 5 m m PSEN ix1 5 m PSEN ix1 5 m M8, 4-biegunowy, Pigtail, 25 cm M8, 8-biegunowy, Pigtail, 25 cm PSEN ix1 M8, 4-biegunowy, Pigtail, 25 cm PSEN ix1 M8, 8-biegunowy, Pigtail, 25 cm PDP67 M12, 5-biegunowy, Pigtail, 15 cm PDP67 M12, 5-biegunowy, Pigtail, 15 cm M12, 8-biegunowy, Pigtail, 15 cm PSEN ix1 5 m m m PSEN ix1 5 m M8, 4-biegunowy, Pigtail, 25 cm M8, 8-biegunowy, Pigtail, 25 cm PSEN ix1 M8, 8-biegunowy, Pigtail, 25 cm PSEN ix1 M8, 4-biegunowy, Pigtail, 25 cm PDP67 M12, 5-biegunowy, Pigtail, 25 cm PDP67 M12, 5-biegunowy, Pigtail, 25 cm M12, 8-biegunowy, Pigtail, 15 cm M8, 4-bieg PSEN ix1 M8, 4-bieg ) moduł składający się z czujnika i aktuatora typ zalecany przez Pilz Kable i inne akcesoria: od strony 96 Dokumentacja techniczna magnetycznego czujnika bezpieczeństwa PSENmag: Kod Web 5179 Informacje on-line na stronie 27

28 Pomoc w wyborze Magnetyczny czujnik bezpieczeństwa PSENmag Pomoc w wyborze PSENmag Magnetyczny czujnik bezpieczeństwa PSENmag budowa okrągła Cechy wspólne Czujnik bezpieczeństwa do monitorowania położenia ruchomych wygrodzeń zgodnie z normą PN-EN Dopuszczony dla aplikacji do Performance Level e wg PN-EN ISO i SIL CL 3 wg PN-EN/IEC w połączeniu z przekaźnikiem bezpieczeństwa PNOZ s3, PNOZ s4, PNOZ s5, PNOZ e1p, PNOZ e1.1p, PNOZ e1vp, PNOZ e5.11p Podłączenie bezpośrednie, przez PDP67, PDP20 lub przez złącze PSEN ix1 patrz Akcesoria od strony 96 Stopień ochrony: --Wersje kabli: IP67 --Wersje wtyków: IP67 PSEN ma1.3 Typ (czujnik/aktuator) Obudowa M12 PSEN ma1.3a-20/psen ma PSEN ma1.3a-22/psen ma PSEN ma1.3b-20/psen ma PSEN ma1.3b-22/psen ma PSEN ma1.3p-20/psen ma PSEN ma1.3n-20/psen ma PSEN ma1.3-20m12/8-0.15m/ PSEN ma PSEN ma1.3p-22/psen ma PSEN ma1.3b-23/psen ma PSEN ma1.3b-25/psen ma Potwierdzony odstęp przełączeniowy 8 mm 8 mm 8 mm 8 mm 8 mm 8 mm 8 mm 8 mm 8 mm 8 mm PSEN ma1.3a-20/psen ma mm PSEN ma1.3a-22/psen ma mm PSEN ma1.3b-20/psen ma mm PSEN ma1.3b-22/psen ma mm PSEN ma1.3p-20/psen ma mm PSEN ma1.3n-20/psen ma mm PSEN ma1.3-20m12/8-0.15m/ PSEN ma mm PSEN ma1.3p-22/psen ma mm PSEN ma1.3b-23/psen ma mm PSEN ma1.3b-25/psen ma mm 28

29 Pomoc w wyborze Magnetyczny czujnik bezpieczeństwa PSENmag Zestyki Podłączenie pojedyncze Podłączenie szeregowe przez LED ATEX Rodzaj przyłącza Kabel/wtyk Nr katalogowy (Unit) 1) - 5 m PSEN ix1 5 m m PSEN ix1 10 m M8, 8-biegunowy, Pigtail, 25 cm PDP67 M12, 5-biegunowy, Pigtail, 15 cm M12, 8-biegunowy, Pigtail, 15 cm PSEN ix1 M8, 8-biegunowy, Pigtail, 25 cm m PSEN ix1 10 m m PSEN ix1 5 m m PSEN ix1 10 m M8, 8-biegunowy, Pigtail, 25 cm PDP67 M12, 5-biegunowy, Pigtail, 25 cm M12, 8-biegunowy, Pigtail, 15 cm PSEN ix1 M8, 8-biegunowy, Pigtail, 25 cm m PSEN ix1 10 m ) moduł składający się z czujnika i aktuatora typ zalecany przez Pilz Kable i inne akcesoria: od strony 96 Dokumentacja techniczna magnetycznego czujnika bezpieczeństwa PSENmag: Kod Web 5179 Informacje on-line na stronie 29

30 Rodzina produktów Kodowany czujnik bezpieczeństwa PSENcode Kodowany czujnik bezpieczeństwa PSENcode Bezkontaktowy, kodowany czujnik bezpieczeństwa PSENcode służy zarówno do monitoringu położenia drzwi wygrodzeń zgodnie z PN-EN jak również do prostego monitorowania pozycji. IP67 PSEN cs4.1a PSEN cs4.1p PSEN cs1.1p Najwyższa ochrona przed manipulacją w najmniejszej obudowie PSENcode to najmniejszy kodowany czujnik bezpieczeństwa ze zintegrowaną funkcją analizowania i zamontowaną ochroną przed manipulacją dzięki technologii RFID. Wersja unikat, w pełni kodowania PSENcode posiada najwyższą ochronę przed manipulacją: ponieważ czujnik akceptuje tylko jeden aktuator (zasada klucz-zamek). Kodowany PSENcode akceptowany jest przez inne aktuatory PSENcode. W pełni kodowany PSENcode akceptuje tylko jeden aktuator. Inaczej niż w przypadku unikatu, w pełni zakodowany czujnik bezpieczeństwa pozwala zastosować nowy aktuator i zaprogramować go dla czujnika. Monitorowanie pozycji z rozróżnieniem położenia W przypadku monitoringu bezpiecznego wielu pozycji i przy konieczności ich rozróżnienia PSENcode x.19n jest właściwym wyborem (od strony 34). Klucz doboru PSENcode PSEN cs2.13p Grupa produktów Czujniki Pilz Rodzina produktów cs PSENcode Sposób działania bezkontaktowy, kodowany Transponder (RFID) z bezpiecznymi wyjściami półprzewodnikowymi Czujniki ATEX Rodzaj przyłącza kodowane, duże rozmiary w pełni kodowane, duże rozmiary unikat, w pełni kodowane, duże rozmiary kodowane, kompaktowe rozmiary w pełni kodowane, kompaktowe rozmiary unikat, w pełni kodowane, kompaktowe rozmiary _ 3 9 bez ATEX z ATEX z maks. trzema włącznikami (bez ATEX) a b n p M12/8 duże rozmiary: niedostępny kompaktowa budowa: kabel, 5 m 1) duże rozmiary: niedostępny kompaktowa budowa: kabel, 10 m 1) duże rozmiary: wtyk, M12, 5-biegunowy kompaktowa budowa: wtyk, M12, 5-bieg. duże rozmiary: wtyk, M12, 8-biegunowy kompaktowa budowa: wtyk, M8, 8-bieg. 1) kompaktowa budowa: wtyk, M12, 8-bieg. 1) 1) układ szeregowy zintegrowany w czujniku 30

31 Zalety Kodowany czujnik bezpieczeństwa PSENcode Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN cs4.2 M12, 8-polig, 0,15 m/psen cs Przyłącze: PSEN cable, M12, 8-bieg., prosty, wtyk/m12, bieg., prosty, wtyk, 5 m Peryferia zdecentralizowane: PDP67 F 4 code Przyłącze: PDP67 cable, M12, 8-bieg., prosty, wtyk, 30 m Urządzenie analizujące: PNOZ s Optymalne rozwiązanie: Monitorowanie drzwi uchylnych z czujnikiem bezpieczeństwa PSENcode i przekaźnikiem bezpieczeństwa PNOZsigma. Zalety najwyższy poziom bezpieczeństwa i dyspozycyjności Państwa instalacji najwyższa ochrona przed manipulacją oferuje maksymalną swobodę przy montażu łatwe projektowanie, wielostronne zastosowanie: --odporne na wstrząsy i wibracje --możliwość zastosowania przy silnym zanieczyszczeniu i zaostrzonych przepisach higienicznychip67/ip6k9k --elastyczny montaż rozwiązanie ekonomiczne: --oszczędzająca miejsce instalacja dzięki kompaktowej obudowie --maksymalne bezpieczeństwo także w układzie szeregowym z PSENcode, PSENini, PSENslock i PSENsgate Łatwe wdrożenie pozwala zaoszczędzić czas i pieniądze Mniejsze nakłady od projektowania aż po uruchamianie: PSENcode oferuje w połączeniu z techniką sterowania Pilz ekonomiczne, wzajemnie dopasowane i bezpieczne, kompletne rozwiązanie. Dzięki zintegrowanej budowie i standardowym złączom PSENcode są otwarte na produkty innych producentów. Optymalnie integrują się z Państwa otoczeniem i pozwalają na późniejsze doposażenie Państwa instalacji. Zawsze aktualnie informacje o kodowanych czujnikach bezpieczeństwa PSENcode: Kod Web 5184 Informacje on-line na stronie Wysoka elastyczność dzięki 4 kierunkom detekcji PSEN cs

32 Pomoc w wyborze Kodowany czujnik bezpieczeństwa PSENcode Pomoc w wyborze PSENcode Cechy wspólne Czujnik bezpieczeństwa do monitorowania położenia wygrodzeń Dopuszczony dla aplikacji do PL e wg PN-EN ISO , do SIL CL 3 wg PN-EN/IEC Zintegrowana analiza i złącza standardowe (OSSD) do podłączenia urządzeń analizujących firmy Pilz lub innych producentów Połączenie szeregowe z PSENcode, PSENini, PSENslock i PSENsgate dopuszczone do poziomu PL e wg PN-EN ISO , do SIL CL 3 wg PN-EN/IEC przy 8-bieg. przyłączu poprzez Y junction (zwrotnica kablowa) lub PDP67 F 4 code --przy 5-bieg. przyłączu poprzez PDP67 F 8DI ION Stopień ochrony: --Wersje kabli: IP6K9K --Wersje wtyków: IP67 Interfejs diagnostyki z 3 diodami LED Typowy odstęp przełączeniowy: --PSEN cs1/psen cs2: 21 mm --PSEN cs3/psen cs4: 10 mm Wyjścia: 2 wyjścia bezpieczeństwa i 1 sygnalizacyjne Kodowany czujnik bezpieczeństwa PSENcode z 8-bieg. przyłączem i zintegr Typ (czujnik/aktuator) PSEN cs3.1a/psen cs3.1 PSEN cs3.1p/psen cs3.1 PSEN cs3.1 M12/8-0.15m/PSEN cs3.1 PSEN cs3.1 M12/8-1.5m/PSEN cs3.1 PSEN cs4.1a/psen cs4.1 PSEN cs4.1p/psen cs4.1 PSEN cs4.1 M12/8-0.15m/PSEN cs4.1 PSEN cs4.1a PSEN cs4.2a/psen cs4.1 PSEN cs4.2p/psen cs4.1 PSEN cs4.2 M12/8-0.15m/PSEN cs4.1 PSEN cs1.1p/psen cs1.1 PSEN cs1.13p/psen cs1.1 PSEN cs2.1p/psen cs2.1 PSEN cs2.13p/psen cs2.1 PSEN cs1.1p PSEN cs2.2p/psen cs2.1 Kodowany czujnik bezpieczeństwa PSENcode z 5-biegunowym przyłączem Typ (czujnik/aktuator) PSEN cs3.1n PSEN cs3.1n/psen cs3.1 PSEN cs4.1n/psen cs4.1 PSEN cs4.2n/psen cs4.1 PSEN cs1.1n/psen cs1.1 PSEN cs2.1n/psen cs2.1 PSEN cs2.2n/psen cs2.1 32

33 Pomoc w wyborze Kodowany czujnik bezpieczeństwa PSENcode owanym przełączaniem szeregowym Rodzaj kodowania Rozmiar ATEX Rodzaj przyłącza Nr katalogowy (Unit) 2) kodowany 3) kompaktowy Kabel, 5 m kodowany 3) kompaktowy wtyk, M8, 8-biegunowy kodowany 3) kompaktowy wtyk, M12, 8-biegunowy, Pigtail, 15 cm kodowany 3) kompaktowy wtyk, M12, 8-biegunowy, Pigtail, 1,5 m w pełni kodowany 4) kompaktowy Kabel, 5 m w pełni kodowany 4) kompaktowy wtyk, M8, 8-biegunowy, Pigtail, 15 cm w pełni kodowany 4) kompaktowy wtyk, M12, 8-biegunowy, Pigtail, 15 cm unikat, w pełni kodowany 5) kompaktowy Kabel, 5 m Unikat, w pełni kodowany 5) kompaktowy wtyk, M8, 8-biegunowy, Pigtail, 15 cm unikat, w pełni kodowany 5) kompaktowy wtyk, M12, 8-biegunowy, Pigtail, 15 cm kodowany 3) duży wtyk, M12, 8-biegunowy kodowany 3) duży wtyk, M12, 8-biegunowy w pełni kodowany 4) duży wtyk, M12, 8-biegunowy w pełni kodowany 4) duży wtyk, M12, 8-biegunowy unikat, w pełni kodowany 5) duży wtyk, M12, 8-biegunowy dla PDP67 F 8DI ION Rodzaj kodowania Rozmiar ATEX Rodzaj przyłącza Nr katalogowy (Unit) 2) kodowany 3) kompaktowy wtyk, M12, 5-biegunowy, Pigtail, 15 cm w pełni kodowany 4) kompaktowy wtyk, M12, 5-biegunowy, Pigtail, 15 cm unikat, w pełni kodowany 5) kompaktowy wtyk, M12, 5-biegunowy, Pigtail, 15 cm kodowany 3) duży wtyk, M12, 5-biegunowy w pełni kodowany 4) duży wtyk, M12, 5-biegunowy unikat, w pełni kodowany 5) duży wtyk, M12, 5-biegunowy ) dla wszystkich PSEN cs3/cs4 2) moduł składający się z czujnika i aktuatora 3) kodowany = przełącznik akceptuje każdy dowolny aktuator PSENcode 4) w pełni kodowany = przełącznik akceptuje tylko jeden aktuator PSENcode, możliwe 8-krotne zaprogramowanie 5) unikat, w pełni kodowany = przełącznik akceptuje tylko jeden aktuator PSENcode, brak możliwości zaprogramowania typ zalecany przez Pilz Kable i inne akcesoria: od strony 96 Dokumentacja techniczna mechanicznego czujnika bezpieczeństwa PSENcode: Kod Web 5184 Informacje on-line na stronie 33

34 Rodzina produktów Kodowany czujnik bezpieczeństwa PSENcode Kodowany czujnik bezpieczeństwa PSENcode do Trzy pozycje jeden bezpieczny czujnik: Wariant kodowanego czujnika bezpieczeństwa przeznaczona jest do bezpiecznego monitoringu do trzech pozycji. W tym ekonomicznym rozwiązaniu PSENcode przejmuje dodatkowo funkcję rozpoznania pozycji. Kodowany czujnik bezpieczeństwa PSEN csx.19n umożliwia szybką i przyjazną dla użytkownika diagnostykę przez wskaźniki LED, obojętnie czy stosuje się kompaktową czy dużą formę konstrukcyjną. Ze względu na stosowany typ podłączenia (wtyk M12, 5-biegunowy) nowy czujnik bezpieczeństwa PSENcode nadaje się perfekcyjnie do każdego środowiska systemowego. IP67 PSEN cs3.19n PSEN cs1.19n Standardowe sterowanie i realizacja funkcji bezpieczeństwa Do monitoringu trzech pozycji w jednej aplikacji konieczne były trzy czujniki z aktuatorami. Kodowany czujnik bezpieczeństwa PSEN csx.19n stanowi ekonomiczne rozwiązanie, ponieważ może zastąpić trzy czujniki. Zastosowanie czujnika bezpieczeństwa PSENcode pozwala na wyraźne uproszczenie aplikacji. Oprócz czujnika, w układzie nie ma potrzeby stosowania dodatkowych elementów sterujących, okablowania czujników i kanałów I/O. Pozwala to na redukcję kosztów i nakładów na systemy monitoringu funkcji sterowania standardowego i bezpiecznego monitorowania pozycji. Magistrala feldbus/ethernet Magistrala feldbus/ethernet Poz. A Poz. B Poz. C OSSD1 OSSD2 OSSD1 OSSD2 A B C A C B Zastosowanie PSENcode jako rozwiązania dla sterowania standardowego i bezpieczeństwa daje duży potencjał oszczędności. 34

35 Zalety Kodowany czujnik bezpieczeństwa PSENcode monitoringu pozycji OSSD 2 OSSD 1 OSSD 2 OSSD 1 OSSD 2 OSSD 1 Zalety ekonomiczne rozwiązanie, ponieważ do monitorowania trzech pozycji potrzebny jest tylko jeden czujnik redukcja kosztów dzięki ograniczeniu liczby potrzebnych wejść i akcesoriów przejrzysty wskaźnik LED umożliwia szybką diagnostykę długa żywotność produktu dzięki bezkontaktowej zasadzie działania bezpieczne kompletne rozwiązanie: w połączeniu z konfigurowalnym przekaźnikiem bezpieczeństwa PNOZmulti Mini łatwa konfiguracja przy pomocy modułu programowania w konfiguratorze PNOZmulti Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN cs1.19n/psen cs Przyłącze: PSEN cable, M12, 5-biegunowe, 3 m Urządzenie analizujące: PNOZ mm0p Zaciski sprężynowe (1 komplet) Optymalne rozwiązanie: Monitorowanie pozycji przy pomocy czujnika bezpieczeństwa PSENcode i przekaźnika bezpieczeństwa PNOZmulti Mini. Zastosowany aktuator Osiągalny poziom bezpieczeństwa zgodnie z PN-EN ISO (na każdy włącznik) OSSD 1&2 OSSD 1 OSSD 2 OSSD 1&2 PL e - - OSSD 1, OSSD 2 - PL d 1) PL d 1) OSSD 1&2, OSSD 1, OSSD 2 PL d 1) PL c PL c 1) Przy pomocy dodatkowej diagnostyki rozpoznaje się błędy np. zwarcia międzykanałowe (kontrola poprawności). Zawsze aktualnie informacje o kodowanych czujnikach bezpieczeństwa PSENcode: Kod Web 5184 Informacje on-line na stronie 35

36 Pomoc w wyborze Kodowany czujnik bezpieczeństwa PSENcode Pomoc w wyborze kodowany czujnik bezpiecz Kodowany czujnik bezpieczeństwa PSENcode zestawy Typ Właściwości PSEN cs1.19n/... PSEN cs1.19n/psen cs1.19 PSEN cs3.19n/psen cs3.19 Sposób działania: technologia transponderowa RFID Rodzaj kodowania: zwykłe interfejs diagnostyczny: 3 diody LED (aktywny aktuator, napięcie zasilania/błąd) Przyłącze: wtyk M12, 5-biegunowy Forma: kompaktowa lub duża Wyjścia: 2 wyjścia bezpieczeństwa Wejścia: 2 wejścia bezpieczeństwa Stopień ochrony: IP67 PSEN cs1.19n/... PSEN cs3.19n/... Kodowany czujnik bezpieczeństwa PSENcode PSEN cs3.19n 1switch Typ Nr katalogowy PSEN cs1.19n 1switch PSEN cs1.19 OSSD 1&2 1actuator PSEN cs1.19 OSSD 1 1actuator PSEN cs1.19 OSSD 2 1actuator PSEN cs3.19n 1switch PSEN cs3.19 OSSD 1&2 1actuator PSEN cs3.19 OSSD 1 1actuator PSEN cs3.19 OSSD 2 1actuator PSEN cs1.19 OSSD 1 1actuator 36

37 Pomoc w wyborze Kodowany czujnik bezpieczeństwa PSENcode eństwa PSENcode do monitoringu pozycji Minimalna odległość uruchomienia Kierunki detekcji Typowy odstęp załączeniowy Nr katalogowy między dwoma aktuatorami między dwoma czujnikami Czujnik z 3 aktuatorami (OSSD 1, OSSD 2, OSSD 1&2) Czujnik z 2 aktuatorami (OSSD 1, OSSD 2) Czujnik z 1 aktuatorem (OSSD 1&2) 40 mm 400 mm 4 11 mm mm 100 mm 1 15 mm Kable i inne akcesoria: od strony 96 Dokumentacja techniczna mechanicznego czujnika bezpieczeństwa PSENcode: Kod Web 5184 Informacje on-line na stronie 37

38 Rodzina produktów Zasuwa bezpieczeństwa PSENbolt Zasuwa bezpieczeństwa PSENbolt Zasuwa bezpieczeństwa PSENbolt oferuje kompleksowe rozwiązania w zakresie bezpieczeństwa składające się z czujnika bezpieczeństwa, klamki i zasuwy w połączeniu z bezpieczną techniką sterowania firmy Pilz. To pozwala na rezygnację z drogich konstrukcji we własnym zakresie. Rozwiązanie do monitoringu drzwi ochronnych z możliwością konfiguracji PSENbolt nadaje się szczególnie do trudno regulowanych drzwi ochronnych lub w obszarach, w których drzwi ochronne są często otwierane i zamykane, ponieważ oprócz ochrony otoczenia i ochrony przed manipulacją także zapewniona jest także długa żywotność materiału. Dłuższa żywotność dla zintegrowanego czujnika bezpieczeństwa Aktuator podczas wprowadzania do głowicy uruchamiania czujnika bezpieczeństwa PSEN me1 jest prowadzony w sposób mechaniczny. W ten sposób jest zapewnione, że podczas zamykania wygrodzenia, aktuator jest prawidłowo wprowadzany w czujnik bezpieczeństwa. Przez to powstaje jednocześnie mechaniczna ochrona dla czujnika. PSEN b5 (z PSEN cs4/psen me1) Zasuwa bezpieczeństwa PSENbolt przy wykorzystaniu dwóch czujników bezpieczeństwa umożliwia monitoring wygrodzenia przy pomocy kodowanego czujnika bezpieczeństwa PSENcode aż do najwyższej kategorii bezpieczeństwa PL e wg PN-EN ISO wzgl. SIL CL 3 zgodnie z PN-EN/IEC i bezpieczną blokadę mechanicznym czujnikiem bezpieczeństwa PSENmech. Klucz doboru PSENbolt PSEN b4.1 Grupa produktów Czujniki Pilz Rodzina produktów b PSENbolt Sposób działania w zależności od wybranego czujnika bezpieczeństwa: mechanicznie magnetycznie zakodowane Odblokowanie ewakuacyjne/ sworznie blokujące 1 bez odblokowania awaryjnego, bez sworzni blokujących 2 z odblokowaniem awaryjnym, ze sworzniami blokującymi, możliwość dezaktywacji 2.1 z odblokowaniem awaryjnym, ze sworzniami blokującymi, brak możliwości dezaktywacji 3 bez odblokowania awaryjnego, bez sworzni blokujących 4 z odblokowaniem awaryjnym, ze sworzniami blokującymi, możliwość dezaktywacji 4.1 z odblokowaniem awaryjnym, ze sworzniami blokującymi, brak możliwości dezaktywacji 5 bez odblokowania awaryjnego, bez sworzni blokujących połączone z mechaniczne czujniki bezpieczeństwa PSENmech z blokadą (seria PSEN me1) bezdotykowe, kodowane czujniki bezpieczeństwa PSENcode (seria PSEN cs1, PSEN cs2) bezkontaktowe, kodowane czujniki bezpieczeństwa PSENcode (seria PSEN cs3, PSEN cs4) mechaniczne czujniki bezpieczeństwa PSEN me1 i bezkontaktowe, kodowane czujniki bezpieczeństwa PSENcode (PSEN cs3, PSEN cs4) 38

39 Zalety Zasuwa bezpieczeństwa PSENbolt Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN b4.1 w połączeniu z PSEN cs4.1n/psen cs Przyłącze: PSEN cable, M12, 5-biegunowe, 5 m Urządzenie analizujące: PNOZ s Optymalne rozwiązanie: Monitorowanie drzwi uchylnych z zasuwą bezpieczeństwa PSENbolt z czujnikiem PSENcode i przekaźnikiem bezpieczeństwa PNOZsigma. Zalety redukcja nakładów związanych z projektowaniem i montażem zoptymalizowane pod kątem kosztów rozwiązanie składające się z czujnika bezpieczeństwa, klamki i zasuwy: --proste połączenie do dwóch czujników --żywotność dzięki mechanicznej ochronie czujnika bezpieczeństwa --zredukowane nakłady montażowe przez zacisk mocujący przewód (PSEN b5) --najwyższa ochrona przed manipulacją i ochrona otoczenia z czujnikami bezpieczeństwa PSENcode (RFID) opcjonalnie z odblokowaniem ewakuacyjnym duża dyspozycyjność instalacji: sworzeń obracający się chroni przed przypadkowym zamknięciem zasuwy Pomoc w wyborze zasuwa bezpieczeństwa PSENbolt PSEN b1 PSEN b3 Typ połączone z Odblokowanie awaryjne Sworzeń blokujący Nr katalogowy 3) PSEN b1 PSEN me PSEN b2 PSEN cs1 PSEN cs2 1) PSEN b2.1 2) PSEN b3 PSEN cs PSEN b4 PSEN cs4 1) PSEN b4.1 2) PSEN b5 PSEN me1 PSEN cs3 PSEN cs4 1) możliwa dezaktywacja 2) niemożliwa dezaktywacja 3) Nr katalogowy każdorazowo dla klamki i zasuwy Kable i inne akcesoria: od strony 96 Aktualne informacje i dokumentacja techniczna dotycząca zasuwy bezpieczeństwa PSENbolt: Kod Web 5191 Informacje on-line na stronie Dopuszczenia w zależności od wybranego czujnika bezpieczeństwa typ zalecany przez Pilz 39

40 Rodzina produktów Zawiasowe czujniki bezpieczeństwa PSENhinge Zawiasowy czujnik bezpieczeństwa PSENhinge Zawiasowe czujniki bezpieczeństwa PSENhinge to bezpieczne kompletne rozwiązanie do ochrony wygrodzeń ruchomych złożone z zawiasu i czujnika. Skorzystajcie Państwo z zalet bezpiecznego i kompletnego rozwiązania w połączeniu z techniką sterowania Pilz. Dla wygrodzenia PSENhinge nadaje się do obrotowych i uchylnych drzwi oraz klap. Dzięki zakrytemu montażowi w urządzeniu ochronnym osiągana jest wysoka ochrona przed manipulacją. Zawiasowe czujniki bezpieczeństwa można zastosować także tam, gdzie występują duże zanieczyszczenia, gdyż posiadają stopień ochrony IP67. PSEN hs1.1p Z regulowanym punktem przełączania Jako jednostka funkcyjna i montażowa PSENhinge oferują wysoką elastyczność w zakresie montażu, przyłączania i regulacji. Pozwalają na montaż systemów prawo- i lewostronnych dla optymalnego prowadzenia przewodów z punktem przełączania od 0 do 270. Także po ustawieniu punktu przełączania użytkownik może skorygować ustawienie zawiasów za pomocą zintegrowanego systemu regulacji. Maksymalna elastyczność Za pomocą zestawu zamiennego możliwe jest nowe określanie punktu przełączania także podczas przebudowywania instalacji. 0 Klucz doboru PSENhinge PSEN hs1.1p Grupa produktów Czujniki Pilz Zestyki Rodzaj drzwi Podłączenie Rodzina produktów hs PSENhinge Sposób działania mechanicznie 1 NC/NC 1 2 prawe lewe p wtyk, M12, 4-biegunowy (kompatybilny z M12, 5-biegunowy) 180 Wysoka elastyczność konstrukcji: Punkt przełączania PSENhinge można ustawiać pomiędzy 0 a

41 Zalety Zawiasowy czujnik bezpieczeństwa PSENhinge Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN hs1.1p Przyłącze: PSEN cable, M12, 4-biegunowe, 5 m Urządzenie analizujące: PNOZ s Optymalne rozwiązanie: Bezpieczne monitorowanie drzwi uchylnych za pomocą czujników zawiasowych PSENhinge i przekaźników bezpieczeństwa PNOZsigma. Pomoc w wyborze zawiasowe czujniki bezpieczeństwa PSENhinge PSEN hs1.1p Typ Rodzaj drzwi Nr katalogowy 1) PSEN hs1.1p prawe PSEN hs1.2p lewe ) Nr katalogowy każdorazowo dla zawiasu i czujnika bezpieczeństwa Cechy wspólne Wyłączniki zawiasowe do monitorowania pozycji ruchomych urządzeń ochronnych zgodnie z PN-EN Zastosowanie w aplikacjach do PL e zgodnie z PN-EN ISO , SIL CL 3 wg PN-EN/IEC przy zastosowaniu dwóch czujników Rodzaj przyłącza: wtyk, M12, 4-biegunowy Zestyki: 2 NC Stopień ochrony: IP67 Budowa izolowana Zalety Bezpieczne kompletne rozwiązanie dla wygrodzeń ruchomych składające się z zawiasu i czujnika bezpieczeństwa W połączeniu ze sterownikami Pilz do zastosowań o wysokich wymaganiach odnośnie bezpieczeństwa Zabezpieczone przed manipulacją i oszczędzające miejsce, dzięki integracji bezpośrednio w urządzeniu ochronnym Najwyższa elastyczność podczas montażu, podłączania i regulacji: --Możliwość ustawiania i regulacji punktu przełączania od 0 do Stopień ochrony IP67 Łatwość obsługi: --Mocowanie trzpieniowe do montażu do konstrukcji profilowych --Prosta regulacja dzięki systemowi regulacji precyzyjnej --Dla systemów prawo- i lewostronnych Niewymagające konserwacji: --Stabilna wersja dla wysokich obciążeń mechanicznych --Odporne na zabrudzenia Akcesoria puste zawiasy i zestaw wymienny: od strony 111 Aktualne informacje i dokumentacja techniczna o zawiasowych czujnikach bezpieczeństwa PSENhinge: Kod Web 5191 Informacje on-line na stronie 41

42 Grupa produktów Systemy drzwi bezpieczeństwa Systemy drzwi bezpieczeństwa Systemy drzwi bezpieczeństwa do nadzoru wygrodzeń. Przy otwarciu wygrodzenia ruchy maszyn powodujące zagrożenie zgodnie z PN-EN 1088 muszą być zatrzymane i maszyna musi być zabezpieczona przed ponownym rozruchem. Nie jest przy tym możliwe obejście urządzeń ochronnych ani manipulacja przy nich. Systemy drzwi bezpieczeństwa Pilz wyjątkowo efektywnie spełniają te wymagania i łączą dodatkowe funkcje dla większej ekonomiczności: PSENslock monitoring drzwi bezpieczeństwa z blokadą procesu PSENsgate monitoring drzwi bezpieczeństwa, bezpieczne blokada i elementy obsługi PSEN sl-1.0p PSEN sg1c-2/1 42

43 Pomoc w wyborze Systemy drzwi bezpieczeństwa Przegląd zastosowań i podział systemów drzwi bezpieczeństwa Typ PSENslock PSENsgate Rodzaj dostępu Pokrywy Klapy Drzwi ochronne uchylne Drzwi ochronne przesuwne ( ) 1) Zasada działania bezdotykowo zakodowane technika transponderowa mechanicznie zakodowane technika transponderowa Ochrona przed manipulacją bardzo wysoka 2) bardzo wysoka 2) Monitorowanie położenia PL e według normy PN-EN ISO PL e według normy PN-EN ISO Blokada Blokada procesu (magnes mocujący) bezpieczna blokada do PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Odblokowanie pomocnicze/awaryjne nie zintegrowane Wyłącznik awaryjny nie zintegrowane Przyciski podświetlane do składania żądań i potwierdzania Funkcje dodatkowe Możliwe połączenie szeregowe PSENini, PSENcode, PSENslock, PSENsgate 1) nadaje się warunkowo, bez odblokowania ewakuacyjnego 2) przy użyciu Unikat, pełne kodowanie nie 2 lub dodatkowe przyciski Połączenie szeregowe z PSENini, PSENcode, PSENslock, PSENsgate Dodatkowe elementy obsługowe (LED) Rozpoznawanie pęknięcia sworznia i zasuwy Blokada zamykania (kłódka na zasuwie) Podłączany przycisk zezwalający Zawsze aktualne informacje na temat systemy drzwi bezpieczeństwa: Kod Web 5192 Informacje on-line na stronie 43

44 Rodzina produktów System drzwi bezpieczeństwa PSENslock System drzwi bezpieczeństwa PSENslock System drzwi bezpieczeństwa PSENslock umożliwia monitoring drzwi bezpieczeństwa w połączeniu z bezkontaktowo działającym magnesem podtrzymującym 500 N lub N (BG GS-ET 19) w jednym urządzeniu (blokada procesu). PSEN sl-0.5p PSEN sl-1.0p VA Wysoka ochrona ludzi i maszyn PSENslock to bezpieczna alternatywa monitoringu drzwi ochronnych dla dotychczasowej mechanicznej technologii. Najwyższy poziom ochrony przed manipulacją i małe zużycie zapewniają długą żywotność i tym samym ochronę Państwa inwestycji. W połączeniu z techniką sterowania Pilz PSENslock to bezpieczne kompletne rozwiązanie do monitorowania wygrodzeń. PSENslock jest zaprojektowany do monitoringu drzwi ochronnych zarówno samodzielnego jak również w układzie szeregowym urządzenie dostosowane jest do najwyższych kategorii bezpieczeństwa. Oszczędzanie czasu i kosztów podczas uruchamiania PSENslock dzięki różnym kierunkom montażu mogą być szybko i wygodnie instalowania i uruchamiane. Są optymalne do montażu w poszerzonych konstrukcjach profilowych 45 mm. Przy pomocy swobodnie przesuwanej płyty kotwiącej (free moving aktuator) można monitorować i blokować także drzwi wymagające wysokich tolerancji. Klucz doboru PSENslock PSEN sl-1.0fm p 2.2 Grupa produktów Czujniki Pilz Rodzina produktów sl PSENslock Sposób działania bezdotykowy, kodowane transponder (RFID) z bezpiecznymi wyjściami półprzewodnikowymi Siła magnetyczna N N Aktuator Podłączenie Kodowanie Materiał fm free moving p n Wtyk, M12, 8-biegunowy (integracja układu szeregowego w czujniku) wtyk, M12, 5-biegunowy zakodowany w pełni zakodowany Unikat, w pełni zakodowane VA z elementami ze stali szlachetnej --Płyta podstawy --Wtyk 44

45 Zalety System drzwi bezpieczeństwa PSENslock Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN sl-1.0p 2.2/PSEN sl Przyłącze: PSEN cable, M12, 8-biegunowe, 5 m Urządzenie analizujące: PNOZ mm0p - zaciski sprężynowe (1 zestaw) Optymalne rozwiązanie: Blokada klapy z systemem drzwi bezpieczeństwa PSENlock, analizowanie za pomocą przekaźnika bezpieczeństwa PNOZmulti Mini. Zalety Bezpieczny monitoring drzwi bezpieczeństwa dla najwyższych wymagań stawianych bezpieczeństwu Wysoka dyspozycyjność Państwa instalacji: --najwyższa ochrona przed manipulację (kodowanie) --ochrona procesowa przez blokadę magnetyczną Szybkie uruchamianie: --cztery kierunki montażu --tolerancja na przestawienie drzwi bezpieczeństwa --elastyczne przyłącze przez wtyk Komfortowa diagnostyka za pomocą dwustronnego wskaźnika LED Oszczędność prądu dzięki optymalnemu zużyciu energii przez magnes PSENslock Zawsze aktualne informacje o systemie drzwi bezpieczeństwa PSENslock: Kod Web 5193 Informacje on-line na stronie PSENslock ze swobodnie przesuwaną płytą kotwiącą (free moving actuator) 45

46 Pomoc w wyborze System drzwi bezpieczeństwa PSENslock Pomoc w wyborze PSENslock System drzwi bezpieczeństwa PSENslock Cechy wspólne System drzwi bezpieczeństwa do monitorowania położenia ruchomych wygrodzeń zgodnie z normą PN-EN Nadaje się do zastosowań do PL e zgodnie z PN-EN ISO , SIL CL 3 wg PN-EN/IEC z blokadą magnetyczną ochrony procesu Połączenie szeregowe do PL e wg PN-EN ISO : --PSENini, PSENcode, PSENslock, PSENsgate z 5-biegunowym przyłączem dla modułu decentralnego PDP67 F8 DI ION --PSENslock i czujniki Pilz Rozdzielacze pasywne PDP67 F 4 code lub PSEN Y junction (zwrotnica) Dane elektryczne: --Napięcie zasilania: 24 V DC --Tolerancja napięcia: % --Wyjścia: 2 wyjścia bezpieczeństwa i 1 sygnalizacyjne Dane mechaniczne: --Tolerancja montażu poprze. i podłuż.: +/-3 lub +/-5 mm --Stopień ochrony: IP67 PSEN sl-0.5 PSEN sl-0.5 fm Typ (czujnik/aktuator) PSEN sl-0.5n 1.1/PSEN sl-0.5 PSEN sl-0.5n 1.1/PSEN sl-0.5fm 3) PSEN sl-0.5n 2.1/PSEN sl-0.5 PSEN sl-0.5n 2.1/PSEN sl-0.5fm 3) PSEN sl-0.5n 2.2/PSEN sl-0.5 PSEN sl-0.5n 2.2/PSEN sl-0.5fm 3) PSEN sl-1.0n 1.1/PSEN sl-1.0 PSEN sl-1.0n 1.1/PSEN sl-1.0fm 3) PSEN sl-1.0n 2.1/PSEN sl-1.0 PSEN sl-1.0n 2.1/PSEN sl-1.0fm 3) PSEN sl-1.0n 2.2/PSEN sl-1.0 PSEN sl-1.0n 2.2/PSEN sl-1.0fm 3) PSEN sl-0.5p 1.1/PSEN sl-0.5 PSEN sl-0.5p 1.1/PSEN sl-0.5fm 3) PSEN sl-0.5p 2.1/PSEN sl-0.5 PSEN sl-0.5p 2.1/PSEN sl-0.5fm 3) PSEN sl-0.5p 2.2/PSEN sl-0.5 PSEN sl-0.5p 2.2/PSEN sl-0.5fm 3) Siła trzymania 500 N 500 N 500 N 500 N 500 N 500 N N N N N N N 500 N 500 N 500 N 500 N 500 N 500 N PSEN sl-1.0p 1.1/PSEN sl N PSEN sl-1.0p 1.1/PSEN sl-1.0fm 3) N PSEN sl-1.0p 1.1 VA/ PSEN sl-1.0 PSEN sl-1.0p 2.1/PSEN sl-1.0 PSEN sl-1.0p 2.1/PSEN sl-1.0fm 3) PSEN sl-1.0p 2.2/PSEN sl N N N PSEN sl-1.0p 2.2/PSEN sl-1.0fm 3) N PSEN sl-1.0p 1.1 VA/PSEN sl N 46

47 Pomoc w wyborze System drzwi bezpieczeństwa PSENslock Rodzaj kodowania Pobór mocy 1) Wymiary (wys. x szer. x gł.) w mm Rodzaj przyłącza (wtyk) Czujnik Aktuator Nr katalogowy (Unit) 2) kodowany 4) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 5-bieg kodowany 4) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 5-bieg w pełni kodowany 5) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 5-bieg w pełni kodowany 5) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 5-bieg Unikat, w pełni kodowany 6) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 5-bieg Unikat, w pełni kodowany 6) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 5-bieg kodowany 4) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 5-bieg kodowany 4) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 5-bieg w pełni kodowany 5) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 5-bieg w pełni kodowany 5) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 5-bieg Unikat, w pełni kodowany 6) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 5-bieg Unikat, w pełni kodowany 6) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 5-bieg kodowany 4) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 8-bieg kodowany 4) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 8-bieg w pełni kodowany 5) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 8-bieg w pełni kodowany 5) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 8-bieg Unikat, w pełni kodowany 6) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 8-bieg Unikat, w pełni kodowany 6) 4,8 W 122 x 45 x x 52 x 23 wtyk M12, 8-bieg kodowany 4) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg kodowany 4) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg w pełni kodowany 5) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg w pełni kodowany 5) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg Unikat, w pełni kodowany 6) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg Unikat, w pełni kodowany 6) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg kodowany 4) 7,2 W 172 x 45 x x 52 x 23 wtyk M12, 8-bieg ) blokada drzwi 2) moduł składający się z czujnika i aktuatora 3) free moving 4) czujnik akceptuje każdy dowolny aktuator PSENslock 5) czujnik akceptuje tylko jeden aktuator PSENslock, możliwe 8-krotne zaprogramowanie 6) czujnik akceptuje tylko jeden aktuator PSENslock, brak możliwości zaprogramowania Kable i inne akcesoria: od strony 96 typ zalecany przez Pilz Dokumentacja techniczna systemu drzwi bezpieczeństwa PSENslock: Kod Web 5193 Informacje on-line na stronie 47

48 Rodzina produktów System drzwi bezpieczeństwa PSENsgate System drzwi bezpieczeństwa PSENsgate PSENsgate łączy bezpieczne monitorowanie drzwi ochronnych, bezpieczne blokowanie i elementy obsługi w jednym systemie. PSENsgate pozwala zaoszczędzić czas i pieniądze w zakresie projektowania, konstruowania, tworzenia dokumentacji, zakupów i montażu. Ekonomiczne rozwiązanie Z innymi czujnikami PSENsgate, PSENini, PSENcode i/lun PSENslock w układzie szeregowym i w połączeniu z elementami techniki sterowania firmy Pilz powstaje kompletna aplikacja bezpieczeństwa dla wszystkich kategorii bezpieczeństwa. Oszczędność czasu i komponentów Korzyści z wysokiego potencjału oszczędności: W gotowym do montażu systemie zintegrowane są wszystkie funkcje bezpieczeństwa i elementy obsługi. PSEN sg1c-2/1 PSEN sg1c-5/0 System drzwi bezpieczeństwa PSENsgate dysponuje funkcjami jak zatrzymanie i odblokowanie ewakuacyjne. Także bez odblokowania ewakuacyjnego ciągle jest konieczność używania trzpienia odblokowania ewakuacyjnego. Klucz doboru PSENsgate PSEN sg1c-2/1 2.2 Grupa produktów Czujniki Pilz Warianty Przyłącze przez Liczba przycisków żądania lub potwierdzania Ilość wyłączników awaryjnych Kodowanie Rodzina produktów sg PSENsgate Sposób działania mechaniczne, kodowane transponder (RFID) z bezpiecznymi wyjściami półprzewodnikowymi 1 z bezpieczną blokadą i bezpiecznym monitoringiem drzwi ochronnych c Zacisk sprężynowy, wtykany przyciski podświetalne 4 przyciski podświetalne 5 przycisków podświetlanych 0 1 bez wyłącznika awaryjnego 1 wyłącznik awaryjny 2.2 Unikat, w pełni zakodowane 48

49 Zalety Bezpieczny system drzwi bezpieczeństwa PSENsgate Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN sg1c-4/ Przyłącze: Przewód, w zależności od funkcji, np. 16 x 0,25 mm² - Urządzenie analizujące: PNOZ mm0p - zaciski sprężynowe (1 zestaw) Optymalne rozwiązanie: Monitorowanie drzwi przy pomocy systemu drzwi bezpieczeństwa PSENsgate i przekaźnikiem bezpieczeństwa PNOZmulti Mini. Zalety Redukcja prac montażowych i związanych z oprzewodowaniem dzięki zintegrowanym elementom obsługi i możliwości przełączania szeregowego Najwyższa kategoria ochrony z tylko jednym wyłącznikiem na drzwi ochronne: dla ochrony osób i instalacji do PL e Odpowiednie do konstrukcji profilowych 45 mm Diagnostyka przy pomocy wskaźników LED pozwala na szybkie reagowanie na zmiany statusu Zintegrowany wyłącznik awaryjny pozwala zaoszczędzić na urządzeniu analizujących i modułach rozszerzających Oszczędność prądu, PSENsgate wykorzystuje optymalnie energię (moc zużywana na blokadę drzwi 2 W) Bezpieczne kompletne rozwiązanie w połączeniu z techniką sterowania Pilz Zawsze aktualne informacje o bezpiecznym systemie drzwi bezpieczeństwa PSENsgate: Kod Web 6474 Informacje on-line na stronie 49

50 Pomoc w wyborze System drzwi bezpieczeństwa PSENsgate Pomoc w wyborze PSENsgate System drzwi bezpieczeństwa PSENsgate Cechy wspólne System drzwi bezpieczeństwa do monitorowania położenia wygrodzeń ruchomych zgodnie z normą PN-EN Dla zastosowań do PL e wg PN-EN ISO , SIL CL 3 wg PN-EN/IEC Połączenie szeregowe z PSENsgate, PSENini, PSENcode, PSENslock do PL e zgodnie z PN-EN ISO , SIL CL 3 z PN-EN/IEC 62061: --przy 8-bieg. przyłączu poprzez Y junction (zwrotnica kablowa) lub PDP67 F 4 code --przy 5-bieg. przyłączu poprzez PDP67 F 8DI ION Dane elektryczne: --Napięcie zasilania: 24 V DC --wyjścia: 2 (półprzewodnik, po maks. 500 ma) --Wyjście pomocnicze: 500 ma --Żądanie wejścia (cewka magnetyczna sworznia): 1,5 A, 150 ms --Pobór mocy zależny od wyposażenia (drzwi zablokowane): maks. 2 W --Tolerancja napięcia: -15/+10 % Dane mechaniczne: --Tolerancja montażu poprze. i podłuż.: +/-5 lub +/-5 mm --Siła przytrzymywania drzwi uchylnych: N --Rodzaj przyłącza: wtykowe zaciski sprężynowe --Stopień ochrony: IP65/54 PSENsgate trzeba zastosować razem z trzpieniem odblokowania awaryjnego. Gałka odblokowania awaryjnego jest opcjonalna. (patrz Akcesoria strona 111) PSEN sg1c-2/1 Typ PSEN sg1c-2/1 PSEN sg1c-4/1 PSEN sg1c-5/0 PSEN sg1c-2/

51 Pomoc w wyborze System drzwi bezpieczeństwa PSENsgate Ilość przycisków Ilość wyłączników awaryjnych Wymiary (wys. x szer. x gł.) w mm Rodzaj kodowania Nr katalogowy 2 1) 1 455,0 x 200 x 105 zakodowane ) 1 546,0 x 200 x 105 zakodowane ,5 x 200 x 105 zakodowane ) 1 455,0 x 200 x 105 Unikat, w pełni zakodowane ) 2 przyciski podświetalne: 1 przycisk żądania, 1 przycisk potwierdzenia 2) 4 przyciski podświetalne: 1 przycisk żądania, 1 przycisk potwierdzania,2 przyciski dowolnego zastosowania (100 ma) typ zalecany przez Pilz Kable i inne akcesoria: od strony 96 Dokumentacja techniczna do bezpiecznego systemu drzwi ochronnych PSENsgate: Kod Web 6474 Informacje on-line na stronie 51

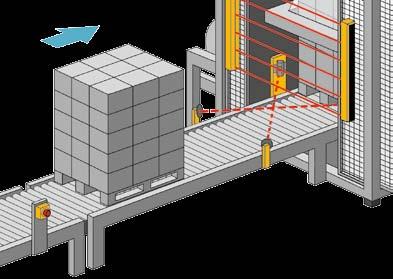

52 Grupa produktów Bariery optyczne Bariery optyczne Konieczność aktywnej ingerencji operatora w proces produkcyjny generuje dodatkowe zagrożenia. Mechaniczne urządzenia ochronne zwykle przerywają cykl pracy maszyny. Odpowiedzią jest użycie barier optycznych które łączą bezpieczeństwo operatora z maksymalną produktywnością maszyny. Bezpieczeństwo dostępu Ochrona ciała Ochrona dłoni PSENopt dla wszystkich branż i aplikacji Muting, blanking i/lub kaskadowanie dostarcza wiele możliwości w zakresie optymalnej integracji PSENopt w Państwa instalacji. Nadają się do wszystkich branż i aplikacji: Prasy i tłoczniki Maszyny zaginające i tnące Centra obróbkowe Instalacje robotów Miejsce doposażeniowe Linie montażowe Instalacje transportowe Magazyny regałowe Pakowaczki Wtryskarki Maszyny do obróbki drewna, skóry, ceramiki i tekstyliów Ochrona palców PSEN op4f /1 PSEN opsb-4f PSENopt z wyjściami półprzewodnikowymi Bariery i kurtyny optyczne z wyjściami półprzewodnikowymi PSENopt nadają się do wszystkich aplikacji zgodnych z typem 2 i 4 wg PN-EN/IEC /-2. Więcej informacji od strony 54. Dla bezpiecznej ingerencji w proces produkcyjny PSENopt oferuje wysoką produktywność przy zabezpieczonym dostępie do obszaru roboczego. Zmniejszanie kosztów: PSENopt nie zajmują dużo miejsca dzięki kompaktowym wymiarom Można je szybko zintegrować w istniejącej instalacji, obsługiwać i konserwować Pola ochronne oraz zakres detekcji można ustawiać w sposób zależny od procesów PSENopt SB dla aplikacji SafetyBUS p Do ekonomicznego monitorowania dużych barier optycznych zalecane jest stosowanie bezpiecznych i otwartych systemów magistrali SafetyBUS p razem z PSENopt SB. Tylko w ten sposób można zmniejszyć nakłady przez dopasowane do siebie komponenty systemowe. Więcej informacji od strony

53 Zastosowania i branże Bariery optyczne Zgodny z normą wybór PSENopt Analizę bezpieczeństwa i ocena ryzyka przeprowadza się zgodnie z PN-EN/IEC /-2. Następnie na podstawie tych informacji można zgodnie z normą PN-EN ISO ustalić prawidłową rozdzielczość kurtyny optycznej. Inspekcja ESPE Niezależna komórka kontrolna (z akredytacją DAkkS) wspiera firmę Pilz jak partner w zakresie inspekcji bezdotykowych urządzeń bezpieczeństwa, których wyniki honorowane są w kraju i zagranicą. Wybierzcie Państwo optymalne dla siebie bezdotykowe urządzenia ochronne. Większe bezpieczeństwo dla palców, dłoni i ciała, z dostosowaniem do dużej liczby zastosowań. Dla każdego zastosowania odpowiedni optyczny czujnik bezpieczeństwa PSENopt Typ PSENopt PSENopt SB Złącza Rozdzielczość Dopuszczenie zgodnie z PN-EN/IEC /-2 Możliwość użycia w zastosowaniach zgodnych z z bezpiecznymi wyjściami półprzewodnikowymi Ochrona palców, dłoni, ciała i zabezpieczenie dostępu Typ 2 Typ 4 Typ 4 PN-EN ISO PL d PL e PL e PN-EN/IEC SIL CL 2 SIL CL 3 SIL CL 3 Kąt rozwarcia wiązki światła 5 2,5 2,5 Funkcje/cechy Muting (S/L/T lub całkowicie/częściowo), blanking, kaskadowanie, monitorowanie pętli sprzężenia zwrotnego, reset, potwierdzenie, diagnostyka ze złączem SafetyBUS p Ochrona palców, dłoni, ciała Wysokość pola ochronnego mm mm Czujniki mutingu, lampy mutingu, reset, potwierdzanie, diagnostyka Zasięg 0,2 50 m (zależnie od typu) 0,2 25 m (zależnie od typu) Czas zadziałania kurtyny optycznej 320 µs 68 ms (zależnie od typu) ms (zależnie od typu) Zawsze aktualne informacje o barierach optycznych PSENopt: Kod Web 5196 Informacje on-line na stronie 53

54 Rodzina produktów Bariery optyczne PSENopt Bariery optyczne PSENopt Do ochrony palców, dłoni i ciała dzięki kompaktowym wymiarom, prostej technice instalacji i optymalnej wydajności PSENopt można stosować wszędzie tam, gdzie jest wymagana ergonomiczna praca, np. przy cyklicznych czynnościach operatora, jak wkładanie lub doprowadzanie albo odbieranie materiału. Muting do rozróżniania człowieka i materiału Do transportowania materiału do lub z obszaru zagrożenia, np. podczas paletyzacji, nadają się PSENopt z funkcja Muting. PSEN op4f /1 PSEN op4s Funkcja kaskadowania dla efektywnej ochrony przed ingerencją Sąsiadujące pola ochrony można łatwo zabezpieczyć przy użyciu funkcji kaskadowania. W tym celu można szybko i łatwo połączyć master i slave za pomocą komfortowego łącznika wtykowego, także jako ochronę palców i dłoni. Muting ze skrzyżowanymi czujnikami muting. Klucz doboru PSENopt PSEN op4f-s /1 Grupa produktów Czujniki Pilz Atest Rozdzielczość Funkcje Rozdzielczość/ liczba promieni Cecha/ wysokość pola ochrony Generacja Rodzina produktów op PSENopt Sposób działania bezdotykowo, optycznie, 2-D (monitorowanie powierzchni) z bezpiecznymi wyjściami półprzewodnikowymi 2 4 Typ 2 Typ 4 Dopuszczenie zgodnie z PN-EN/ IEC /-2 S B H F Optyczna kurtyna bezpieczeństwa Ochrona ciała (kurtyna optyczna) Ochrona dłoni (kurtyna optyczna) Ochrona palców (kurtyna optyczna) s b m bm sl S L T Muting (całkowicie/częściowo) Standard 1) Blanking 1) Moduł master kaskady 1) Blanking/ moduł master kaskady 1) Moduł slave kaskady 1) Wersja liniowa Wersja L Wersja T Promień 2 Promienie 3 Promienie 4 Promienie 14 mm Podczerwień Laser 150 mm 300 mm 450 mm 500 mm 600 mm 750 mm 800 mm 900 mm mm mm mm mm mm mm /1 nowa generacja PSENopt 1) włącznie z monitoringiem obwodu powrotnego 54

55 Zalety Bariery optyczne PSENopt Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSEN op4h-s / Przyłącze: PSEN op kabel, ekranowany, prosty, M12, 4-biegunowy, 5 m PSEN op kabel, ekranowany, prosty, M12, 8-biegunowy, 5 m Urządzenie analizujące: PNOZ s3 (dla jednej kurtyny optycznej) PNOZ mm0p (dla wielu kurtyn optycznych) Zaciski sprężynowe (1 komplet) Optymalne rozwiązanie: Monitorowanie obszaru wkładania elementów do prasy za pomocą kurtyny optycznej PSENopt i przekaźnika bezpieczeństwa PNOZsigma. Zalety Rozwiązanie ekonomiczne: --Pola ochronne oraz zakres detekcji można ustawiać w sposób zależny od procesów --Mniejsze koszty integracji, obsługi i konserwacji PSENopt Funkcjonalności, zwiększające efektywność i dostępność Państwa instalacji: --Muting do rozróżniania człowieka i materiału --Funkcja kaskadowania dla efektywnej ochrony przed ingerencją --Blanking dla elastycznego i niezakłóconego przepływu materiału Ochrona Państwa inwestycji: otwarcie na interfejsy innych producentów Szybki montaż i uruchomienie przez obrotowy uchwyt montażowy Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 Blanking dla elastycznego i niezakłóconego przepływu produkcji Funkcja blanking pozwala na wyłączenie zdefiniowanego obszaru kurtyny optycznej. Przebieg obrabianego materiału nie powoduje wyzwolenia funkcji ochronnej. Blanking można zrealizować na dwa różne sposoby: Fixed Blanking i Floating Blanking. Floating Blanking: Dwa promienie są wyłączane. Wszystkie obiekty, które zaciemniają więcej niż dwa promienie, są rejestrowane. Kable i inne akcesoria: od strony 106 Zawsze aktualne informacje o barierach optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 55

56 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Optyczne bariery bezpieczeństwa PSEN op2s/4s Cechy wspólne PL e/sil CL 3 w połączeniu z --przekaźnikiem bezpieczeństwa PNOZ e7p --konfigurowalnymi systemami sterowania PNOZmulti: PNOZ m0p, PNOZ m1p, PNOZ m2p --programowalnymi systemami sterowania PSS: PSS DI2O T Napięcie zasilania: V DC Obudowa: M18 PSEN op4s-1-2 Typ PSEN op2s-1-1 Typ 2 PSEN op4s-1-1 Typ 4 PSEN op4s-1-2 Typ 4 Dopuszczenie zgodnie z PN-EN/IEC /-2 Zabezpieczenie ochrony ciała: Typ 2 kurtyna optyczna PSEN op2b Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC i --PN-EN/IEC /-2 Możliwość zastosowań do --PL d według normy PN-EN ISO SIL CL 2 według normy PN-EN/IEC Wybór funkcji: --reset ręczny/automatyczny --muting (całkowicie/częściowo) przez przełącznik DIP --funkcja Override Wyjścia półprzewodnikowe Napięcie zasilania: 24 V DC Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Wymiary: 35 x 40 mm PSEN op2b Typ PSEN op2b PSEN op2b PSEN op2b PSEN op2b

57 Pomoc w wyborze Bariery optyczne PSENopt Rozdzielczość/liczba promieni Właściwości Zasięg Czas zadziałania Nr katalogowy 1) Zabezpieczenie dostępu (1 promień) Podczerwień 0 8 m 1,0 ms maks Zabezpieczenie dostępu (1 promień) Podczerwień 0 8 m 1,0 ms maks Zabezpieczenie dostępu (1 promień) Laser 0 40 m 330 µs max Rozdzielczość/liczba promieni Wysokość pola ochronnego Zasięg Czas zadziałania Nr katalogowy 1) 2 promienie 500 mm 0,5 50 m 14 ms promienie 800 mm 0,5 50 m 14 ms promienie 900 mm 0,5 50 m 14 ms promienie mm 0,5 50 m 14 ms ) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) typ zalecany przez Pilz Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 Kable i inne akcesoria: od strony 106 Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 57

58 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Zabezpieczenie ochrony dłoni: Typ 2 kurtyna optyczna PSEN op2b Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC i --PN-EN/IEC /-2 Możliwość zastosowań do --PL d według normy PN-EN ISO SIL CL 2 według normy PN-EN/IEC Automatyczny reset Wyjścia półprzewodnikowe PSEN op2h-s /1 Napięcie zasilania: 24 V DC Przyłącze: --Odbiornik Rx: wtyk, M12, 5-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Wymiary: 32,3 x 36,9 mm Typ PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 PSEN op2h-s /1 Zabezpieczenie ochrony ciała: Typ 4 kurtyna optyczna PSEN op4b Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC 61508, --PN-EN/IEC /-2: Typ 4 Możliwość zastosowań do --PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Wybór funkcji: --reset ręczny/automatyczny --muting (całkowicie/częściowo) przez przełącznik DIP --funkcja Override Wyjścia półprzewodnikowe Napięcie zasilania: 24 V DC Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Wymiary: 35 x 40 mm PSEN op4b Typ PSEN op4b PSEN op4b PSEN op4b PSEN op4b Rozdzielczość/ liczba promieni 2 promienie 3 promienie 4 promienie 4 promienie 58

59 Pomoc w wyborze Bariery optyczne PSENopt Rozdzielczość/liczba promieni Wysokość pola ochronnego Zasięg Czas zadziałania Nr katalogowy 1) 150 mm 0,2 19 m 8 ms mm 0,2 19 m 9 ms mm 0,2 19 m 11 ms mm 0,2 19 m 12 ms mm 0,2 19 m 14 ms mm 0,2 19 m 15 ms mm 0,2 19 m 17 ms mm 0,2 19 m 18 ms mm 0,2 19 m 20 ms mm 0,2 19 m 21 ms mm 0,2 19 m 23 ms mm 0,2 19 m 24 ms Wysokość pola ochronnego Funkcje Czas zadziałania Nr katalogowy 1) Muting Blanking Kaskadowanie Master 500 mm 14 ms mm 14 ms mm 14 ms mm 14 ms Slave 1) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 typ zalecany przez Pilz Kable i inne akcesoria: od strony 106 Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 59

60 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Zabezpieczenie ochrony dłoni: Typ 4 kurtyna optyczna PSEN op4h Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC PN-EN/IEC /-2: Typ 4 Możliwość zastosowań do -- PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Wybór funkcji: --przez przełącznik DIP, reset ręczny/automatyczny PSEN op4h-s /1 --monitorowanie pętli sprzężenia zwrotnego (EDM) Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Bezpieczne wyjścia półprzewodnikowe: 2 Zasięg: 0,2 19 m Napięcie zasilania: 24 V DC Wymiary: --PSENop 4H-s-30-xxx/1: 32,3 x 36,9 mm --inne PSENop 4H: 35 x 40 mm Typ Ochrona dłoni, standard PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 PSEN op4h-s /1 Ochrona dłoni, muting PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h PSEN op4h Rozdzielczość/ liczba promieni 60

61 Pomoc w wyborze Bariery optyczne PSENopt Wysokość pola ochronnego Funkcje Czas zadziałania Nr katalogowy 1) Muting Blanking Kaskadowanie Master Slave 150 mm 9 ms mm 11 ms mm 13 ms mm 14 ms mm 16 ms mm 18 ms mm 19 ms mm 21 ms mm 23 ms mm 25 ms mm 26 ms mm 28 ms mm 15 ms mm 17 ms mm 18 ms mm 20 ms mm 22 ms mm 23 ms mm 25 ms mm 27 ms mm 28 ms mm 30 ms mm 32 ms ) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) typ zalecany przez Pilz Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 Kable i inne akcesoria: od strony 106 Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 61

62 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Zabezpieczenie ochrony dłoni: Typ 4 kurtyna optyczna PSEN op4h Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC PN-EN/IEC /-2: Typ 4 możliwość zastosowań do --PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Wybór funkcji: --przez przełącznik DIP, reset ręczny/automatyczny --monitorowanie pętli sprzężenia zwrotnego (EDM) Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Przyłącze kaskadowania: --Odbiornik Rx: wtyk, M12, 5-biegunowy --Nadajnik Tx: wtyk, M12, 5-biegunowy Bezpieczne wyjścia półprzewodnikowe: 2 Zasięg: --Blanking: 0,2 19 m --Blanking/kaskadowanie: 0,2 15 m Napięcie zasilania: 24 V DC Wymiary: PSENop 4H: 35 x 40 mm PSEN op4h-b Typ Ochrona dłoni, blanking PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b PSEN op4h-b Rozdzielczość/ liczba promieni Ochrona dłoni, blanking, kaskadowanie, master PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm PSEN op4h-bm

63 Pomoc w wyborze Bariery optyczne PSENopt Wysokość pola ochronnego Funkcje Czas zadziałania Nr katalogowy 1) Muting Blanking Kaskadowanie Master Slave 150 mm 16 ms mm 20 ms mm 23 ms mm 25 ms mm 27 ms mm 30 ms mm 32 ms mm 35 ms mm 38 ms mm 40 ms mm 43 ms mm 16 ms mm 20 ms mm 23 ms mm 25 ms mm 27 ms mm 30 ms mm 32 ms mm 35 ms mm 38 ms mm 40 ms mm 43 ms ) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 typ zalecany przez Pilz Kable i inne akcesoria: od strony 106 Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 63

64 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Zabezpieczenie ochrony dłoni: Typ 4 kurtyna optyczna PSEN op4h Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC PN-EN/IEC /-2: Typ 4 Możliwość zastosowań do -- PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Wybór funkcji: --przez przełącznik DIP, reset ręczny/automatyczny PSEN op4h-m monitorowanie pętli sprzężenia zwrotnego (EDM) Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Przyłącze kaskadowania: --Odbiornik Rx: wtyk, M12, 5-biegunowy --Nadajnik Tx: wtyk, M12, 5-biegunowy Bezpieczne wyjścia półprzewodnikowe: 2 Zasięg: 0,2 19 m Napięcie zasilania: 24 V DC Wymiary: PSENop 4H: 35 x 40 mm Typ Ochrona dłoni, kaskadowanie, master PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m PSEN op4h-m Ochrona dłoni, kaskadowanie, slave PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl PSEN op4h-sl Rozdzielczość/ liczba promieni 64

65 Pomoc w wyborze Bariery optyczne PSENopt Wysokość pola ochronnego Funkcje Czas zadziałania Nr katalogowy 1) Muting Blanking Kaskadowanie Master Slave 150 mm 16 ms mm 20 ms mm 23 ms mm 25 ms mm 27 ms mm 30 ms mm 32 ms mm 35 ms mm 38 ms mm 40 ms mm 43 ms mm 16 ms mm 20 ms mm 23 ms mm 25 ms mm 27 ms mm 30 ms mm 32 ms mm 35 ms mm 38 ms mm 40 ms mm 43 ms ) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 typ zalecany przez Pilz Kable i inne akcesoria: od strony 106 Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 65

66 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Zabezpieczenie ochrony palców: Typ 4 kurtyna optyczna PSEN op4b Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC PN-EN/IEC /-2: Typ 4 Możliwość zastosowań do -- PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Wybór funkcji: --przez przełącznik DIP, reset ręczny/automatyczny --monitorowanie pętli sprzężenia zwrotnego Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Bezpieczne wyjścia półprzewodnikowe: 2 Zasięg: 0,2 6 m Napięcie zasilania: 24 V DC Wymiary: --PSENop 4F-s-14-xxx/1: 32,3 x 36,9 mm --inne PSENop 4F: 35 x 40 mm PSEN op4f-s /1 PSEN op4f-b Typ Ochrona palców, standard PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 PSEN op4f-s /1 Ochrona palców, muting PSEN op4f PSEN op4f Rozdzielczość/ liczba promieni 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm PSEN op4f mm PSEN op4f mm PSEN op4f mm PSEN op4f mm Ochrona palców, blanking PSEN op4f-b mm PSEN op4f-b mm PSEN op4f-b mm PSEN op4f-b mm PSEN op4f-b mm PSEN op4f-b mm PSEN op4f-b mm PSEN op4f-b mm 66

67 Pomoc w wyborze Bariery optyczne PSENopt Wysokość pola ochronnego Funkcje Czas zadziałania Nr katalogowy 1) Muting Blanking Kaskadowanie Master Slave 150 mm 11 ms mm 15 ms mm 18 ms mm 22 ms mm 25 ms mm 29 ms mm 33 ms mm 36 ms mm 40 ms mm 43 ms mm 47 ms mm 50 ms mm 18 ms mm 22 ms mm 26 ms mm 31 ms mm 35 ms mm 40 ms mm 21 ms mm 28 ms mm 35 ms mm 41 ms mm 48 ms mm 55 ms mm 62 ms mm 68 ms Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 Kable i inne akcesoria: od strony 106 1) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) typ zalecany przez Pilz Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 67

68 Pomoc w wyborze Bariery optyczne PSENopt Pomoc w wyborze PSENopt Zabezpieczenie ochrony palców: Typ 4 kurtyna optyczna PSEN op4b Cechy wspólne Zgodny i dopuszczony na podstawie --PN-EN/IEC PN-EN/IEC /-2: Typ 4 Możliwość zastosowań do -- PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Wybór funkcji: --przez przełącznik DIP, reset ręczny/automatyczny PSEN op4f-bm monitorowanie pętli sprzężenia zwrotnego Przyłącze: --Odbiornik Rx: wtyk, M12, 8-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Przyłącze kaskadowania: --Odbiornik Rx: wtyk, M12, 5-biegunowy --Nadajnik Tx: wtyk, M12, 5-biegunowy Bezpieczne wyjścia półprzewodnikowe: 2 Zasięg: 0,2 6 m Napięcie zasilania: 24 V DC Wymiary: PSENop 4F: 35 x 40 mm Typ Rozdzielczość/ liczba promieni Ochrona palców, blanking/ kaskadowanie master PSEN op4f-bm PSEN op4f-bm PSEN op4f-bm PSEN op4f-bm PSEN op4f-bm PSEN op4f-bm PSEN op4f-bm PSEN op4f-bm Ochrona palców, master w kaskadzie PSEN op4f-m PSEN op4f-m PSEN op4f-m PSEN op4f-m PSEN op4f-m PSEN op4f-m PSEN op4f-m PSEN op4f-m Ochrona palców, slave w kaskadzie PSEN op4f-sl PSEN op4f-sl PSEN op4f-sl PSEN op4f-sl PSEN op4f-sl PSEN op4f-sl PSEN op4f-sl PSEN op4f-sl mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 68

69 Pomoc w wyborze Bariery optyczne PSENopt Wysokość pola ochronnego Funkcje Czas zadziałania Nr katalogowy 1) Muting Blanking Kaskadowanie Master Slave 150 mm 21 ms mm 28 ms mm 35 ms mm 41 ms mm 48 ms mm 55 ms mm 62 ms mm 68 ms mm 21 ms mm 28 ms mm 35 ms mm 41 ms mm 48 ms mm 55 ms mm 62 ms mm 68 ms mm 21 ms mm 28 ms mm 35 ms mm 41 ms mm 48 ms mm 55 ms mm 62 ms mm 68 ms ) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna od strony 112 Kable i inne akcesoria: od strony 106 typ zalecany przez Pilz Dokumentacja techniczna dotycząca barier optycznych PSENopt: Kod Web 5197 Informacje on-line na stronie 69

70 Rodzina produktów Bariery optyczne PSENopt SB Klucz doboru PSENopt SB Bariery optyczne PSENopt SB stanowią optymalne rozwiązanie dla bezpiecznego, otwartego systemu magistrali SafetyBUS p. PSENopt SB Łatwy montaż i miej komponentów Zintegrowane w PSENopt SB przyłącze magistrali pozwala na rezygnację ze wszystkich zewnętrznych komponentów. Szybsze rozbudowywanie instalacji Wszystkie ustawienia specyficzne dla bariery optycznej zapisywane są centralnie w sterowniku i aktywowane przez SafetyBUS p. W ten sposób na przykład dla funkcji częściowego mutingu można ustawiać poszczególne aktywne strefy lub kombinacje stref poprzez programowalny system sterujący PSS. Diagnostyka czyni różnicę Możliwość diagnostyki usterek stanowi decydującą różnicę w stosunku do klasycznego podłączenie bariery optycznej. Zalety Mniejsze nakłady na instalację: --Mniejsze zapotrzebowanie na miejsce dla kurtyny optycznej i instalacji --Kabel hybrydowy (rozwiązanie typu "jeden kabel") do IP67 --Przyłącze przez wtyk SafetyBUS p --Łatwa parametryzacja za pomocą programu PSS WIN-PRO Skrócone czasy przestojów --Ułatwione wyszukiwanie błędów przez obszerne, analizowane bezpośrednio ze sterownika, dane diagnostyczne --Szybsza wymiana urządzeń przez centralną konfigurację i przejmowanie wszystkich ustawień Kucz doboru PSENopt SB PSEN opsb-4h Grupa produktów Czujniki Pilz Rodzina produktów opsb PSENopt SB Sposób działania Bezdotykowo, optycznie, 2-D (monitorowanie powierzchni) Ze złączem SafetyBUS p Zintegrowane funkcje: Muting całkowicie/częściowo Atest Rozdzielczość Rozdzielczość/ liczba promieni 4 Typ 4 B Dopuszczenie zgodnie z PN-EN/ IEC /-2 H F Ochrona ciała (kurtyna optyczna) Ochrona dłoni (kurtyna optyczna) Ochrona palców (kurtyna optyczna) promienie 3 promienie 4 promienie 14 mm Cecha/ wysokość pola ochrony mm 450 mm 500 mm 600 mm 750 mm 800 mm 900 mm mm mm mm mm mm mm Dodatkowe funkcje związane z PSENopt SB Wewnętrzne funkcje bariery optycznej: --Muting (całkowicie/częściowo) --OSSD --Diagnostyka --Reset (lokalnie i przez PSS) --Test (lokalnie i przez PSS) Monitorowanie pętli sprzężenia zwrotnego Funkcje dodatkowe w peryferiach, podłączonych bezpośrednio do bariery optycznej: --2 x czujnik muting --1 x lampa muting, monitorowana 70

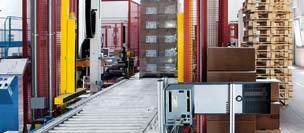

71 Pomoc w wyborze Bariery optyczne PSENopt SB Pomoc w wyborze Zabezpieczenie ochrony ciała, dłoni i palców PSEN opsb PSEN opsb-4b PSEN opsb-4h PSEN opsb-4f Typ Ochrona ciała Wysokość pola ochronnego Czas zadziałania Nr katalogowy 1) PSEN opsb-4b mm 55 ms PSEN opsb-4b mm 55 ms PSEN opsb-4b mm 55 ms PSEN opsb-4b mm 55 ms Ochrona dłoni () PSEN opsb-4h mm 58 ms PSEN opsb-4h mm 61 ms PSEN opsb-4h mm 64 ms PSEN opsb-4h mm 67 ms PSEN opsb-4h mm 70 ms PSEN opsb-4h mm 72 ms PSEN opsb-4h mm 75 ms PSEN opsb-4h mm 78 ms PSEN opsb-4h mm 81 ms PSEN opsb-4h mm 84 ms Ochrona palców (14 mm) PSEN opsb-4f mm 75 ms PSEN opsb-4f mm 82 ms PSEN opsb-4f mm 90 ms PSEN opsb-4f mm 97 ms PSEN opsb-4f mm 105 ms ) Nr katalogowy każdorazowo dla nadajnika, odbiornika i uchwytu mocującego (jedna całość) typ zalecany przez Pilz Nowe akcesoria: Zwierciadło, kolumna ochronna, ochrona czołowa, obudowa ochronna Cechy wspólne Zgodny i dopuszczony na podstawie PN-EN/IEC i PN-EN/IEC /-2: Typ 4 Zastosowanie w aplikacjach do PL e wg PN-EN ISO i SIL CL 3 wg PN-EN/IEC Przyłącze: --Odbiornik Rx: Wtyk, M12, 8- i 5-biegunowy --Nadajnik Tx: wtyk, M12, 4-biegunowy Napięcie zasilania: 24 V DC Zasięg: --PSEN opsb-4b: 0,5 25 m --PSEN opsb-4h: 0,2 15 m --PSEN opsb-4f: 0,2 6 m Wymiary: 35 x 40 mm od strony 112 Kable i inne akcesoria: od strony 106 Dokumentacja techniczna barier optycznych PSENopt SB: Kod Web 5202 Informacje on-line na stronie 71

72 Rodzina produktów System kamer bezpieczeństwa PSENvip System kamer bezpieczeństwa PSENvip dla pras System kamer bezpieczeństwa PSENvip to mobilne urządzenie ochronne. Służy on do bezpiecznego monitorowanie pras krawędziowych. Zainstalowany na górnej belce rozpoznaje nawet najmniejsze ciała obce w chronionym polu pomiędzy nadajnikiem i odbiornikiem. Ochrona palców Rejestracja kąta zaginania PSENvip RL D Set Innowacyjna optyka dla wysokiej wydajności Przy tym stosowana jest innowacyjna optyka: Widoczne promienie światłą przenoszone są na odbiornik przez telecentryczny obiektyw (vision parallel). W ten sposób PSENvip zapewnia wysoką dostępność i tym samym lepszą wydajność w porównaniu do systemów opartych na laserach. Wysoka solidność dzięki odpornej technologii System PSENvip jest odporny na odbicia i światło obce lub rozproszone oraz na wstrząsy i zmiany temperatury (np. przez nagrzane narzędzia). Dłuższa żywotność źródła światła powoduje obniżenie nakładów na konserwację. Z uwagi na to, że światło nie jest niebezpieczne dla oczu, PSENvip oferuje większe bezpieczeństwo niż zwykłe systemy. Szybkie i łatwe wyposażanie i zmiana narzędzi Innowacyjna technologia oraz oprogramowanie pozwalają na szybką i łatwą regulację pierwotnego wyposażenia oraz po zmianie narzędzi. To powoduje zmniejszenie czasów przezbrajania do minimum. W ten sposób razem z informacjami na wyświetlaczu zapewniona jest wydajna praca przy pełnym bezpieczeństwie. Oszczędność czasu i intuicyjna obsługa. Technika formowania niezwykła wydajność Wariant PSENvip z pomiarem kąta zgięcia rejestruje ważne dane sterowania z procesu zaginania: automatyczne rozpoznawanie blachy i pomiar kąta zgięcia. Stała dobra jakość produkcji i łatwa obsługa to zalety podnoszące konkurencyjność. Klucz doboru PSENvip PSENvip RL D M Set Grupa produktów Czujniki Pilz Nadajnik/odbiornik Wyświetlacz (odbiornik) Wykonanie (odbiornik) Zakres dostawy Rodzina produktów vip PSENvip Sposób działania Bezdotykowo, optycznie, 2-D (monitorowanie powierzchni) T RL Nadajnik Odbiornik, z lewej strony D z wyświetlaczem _ M P Wariant podstawowy z pomiarem kąta zgięcia Wersja z elementami montażowymi Set Jednostka z nadajnika i odbiornika 72

73 Zalety System kamer bezpieczeństwa PSENvip krawędziowych Komponenty dla Państwa bezpiecznego rozwiązania Nr katalogowy Czujnik: PSENvip RL D Set Przyłącze: PSEN op kabel, ekranowany, prosty, M12, 4-biegunowy, 5 m PSEN op kabel, ekranowany, prosty, M12, 8-biegunowy, 5 m Urządzenie analizujące: PNOZ m2p - zaciski sprężynowe (1 zestaw) Bezpieczne i wydajne zaginanie przy pomocy wariantu bazowego: systemu kamer bezpieczeństwa PSENvip i konfigurowalnego systemu sterowania PNOZmulti. Ciała obce w optycznym polu ochronnym są natychmiast rozpoznawane, a praca prasy zatrzymywana. Elastyczne zastosowanie ze zintegrowaną ochroną przed ingerencją Pole ochrony umożliwia elastyczne zastosowanie w trybie zginania wstępnego lub zaginania kształtów. Niebezpieczny obszar przy prasie chroniony jest przez system zarówno od przodu, jak i od tyłu. Także i prasy specjalne można wyposażać w PSENvip, ponieważ ten system posiada certyfikację dla pola chronionego do 10 m. Zalety Najwyższy poziom bezpieczeństwa dla pras krawędziowych zgodnie z obowiązującymi normami bezpieczeństwa PN-EN Solidność i odporność na wstrząsy Wysokie bezpieczeństwo osoby obsługującej: --Światło LED nie jest niebezpieczne dla oczu --Nowe, innowacyjne analizowanie pola ochrony --Przestrzeń ochrony certyfikowana do 10 m Wysoka wydajność i dostępność dzięki --innowacyjnej optyce --tolerancji na wstrząsy, różnice temperatury, odbicia, światło obce lub rozproszone Łatwość obsługi: --wspomagana oprogramowaniem precyzyjna regulacja po zmianie narzędzi --komfortowa obsługa za pomocą wskazań wyświetlacza Akcesoria: od strony 117 Zawsze aktualne informacje o systemie kamer bezpieczeństwa PSENvip: Kod Web 5569 Informacje on-line na stronie 73

74 Zalety System kamer bezpieczeństwa PSENvip Wydajne warianty PSENvip plus PSS 4000 FAST Wydajny wariant PSENvip w połączeniu z systemem automatyzacji PSS Wydajne i bezpieczne W połączeniu z Fast Control Unit w systemie automatyzacji PSS 4000 można poprzez dynamiczną procedurę mutingu osiągnąć wzrost wydajności do 50 % w stosunku do wariantu podstawowego. System sterowania PSSuniversal PLC przejmuje przy tym dwa centralne zadania: Monitoring mutingu dynamicznego i profilu prędkości podczas procesu hamowania. Szybki, lokalny muting możliwy przez "inteligencję" modułu I/O. Pozwala to także na szybkie odłączanie cewek i zaworów. Dzięki temu całkowity czas reakcji i czas wybiegu narzędzia nadrzędnego skraca się do minimum. Funkcje dostępne są jako moduły na platformie oprogramowania PAS4000. Zalety Wzrost wydajności do 50 % przez dynamiczną procedurę mutingu w stosunku do wariantu bazowego --Kontrola pozycji blachy --Kontrola prędkości --Szybszy ruch na dłuższym dystansie Elastyczna możliwość dopasowania do zastosowania przez różnorodne moduły wejść/wyjść systemu sterowania PSSuniversal PLC Innowacyjny, wydajny system z dopasowanym do siebie osprzętem i oprogramowaniem z atestem TÜV Plus wszystkie zalety PSENvip (patrz strona 73) W ten sposób podczas procesu zginania możliwe jest przemieszczanie narzędzia z większą prędkością. Czas, w którym górne narzędzie przemieszcza się ze zmniejszoną prędkością, skraca się w ten sposób do minimum. V Wydajne warianty Wariant podstawowy t Proces zginania o wysokiej wydajności. 74

75 Pomoce w wyborze System kamer bezpieczeństwa PSENvip Pomoc w wyborze system kamer bezpieczeństwa PSENvip PSENvip RL D Set Typ Wersja Nadajnik Odbiornik Wyświetlacz Nr katalogowy PSENvip RL D Set PSENvip RL D PSENvip RL D M Set PSENvip RL D M PSENvip RL D P Set Wersja podstawowa, zestaw Wariant podstawowy Wariant z pomiarem kąta zgięcia zestaw Wariant z pomiarem kąta zgięcia Wersja pełna, zestaw ) ) ) 2) PSENvip RL D P Wersja pełna ) PSENvip T Nadajnik ) W zakresie dostawy PSENvip (zestaw) zawarte są: nadajnik, odbiornik, płyty regulacyjne, szablony regulacyjne z magnesem i próbką 2) Stosowany w połączeniu z systemem sterowania PSSuniversal PLC, PSSu K F FCU Fast Control Unit i 2 modułami licznikowymi PSSu E F ABS SSI Cechy pomiaru kąta zgięcia Odstęp pomiędzy obrabianym przedmiotem (blacha) a odbiornikiem: maks. 1,5 m Grubość blachy: 2 4 mm Kąt zgięcia: Zakres temperatury (otoczenie): C Cechy wspólne Strefa ochronna: --Długość: 0,1 10 m --Wysokość: maks. 19 mm --Szerokość: 38 mm Czas reakcji: 4 ms Dopuszczony i zgodny z normą PN-EN Możliwość zastosowań do --typ 4 zgodnie z PN-EN/IEC /-2 --PL e według normy PN-EN ISO SIL CL 3 według normy PN-EN/IEC Kable i inne akcesoria: od strony 117 Zawsze aktualne informacje na temat: System kamer bezpieczeństwa PSENvip: Kod Web 5569 PSS 4000 FAST Control Unit Kod Web 9270 System sterowania PSSuniversal PLC Kod Web 5775 Informacje on-line na stronie 75

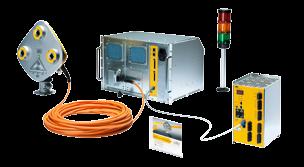

76 Rodzina produktów System kamer bezpieczeństwa SafetyEYE System kamer bezpieczeństwa SafetyEYE SafetyEYE to widząca technologia bezpieczeństwa dla monitorowania przestrzeni. Jest to kombinacja inteligentnych czujników z efektywnym sterowaniem. PSEN se Starter Set 1 Zabezpieczenie na przyszłość ekonomiczność i elastyczność Kolejna zaletą jest to, że monitorowane przez SafetyEYE obszary można dzielić wirtualnie na dowolną liczbę obszarów ostrzegawczych i ochronnych. Przedostaniu się obiektów do tych obszarów można przydzielić różne akcje: na przykład spowolnienie lub wyłączenie awaryjne ruchów powodujących zagrożenie, akustyczne/optyczne komunikaty ostrzegawcze lub komunikat alarmowy do personelu ochrony. Trójwymiarowy monitoring i sterowanie System kamer bezpieczeństwa SafetyEYE zabezpiecza Państwa instalację z perspektywy "lotu ptaka". Jednostka czujnikowa jest w tym celu instalowana nad nadzorowanym obszarem. Przy wymaganej dużej ilości czujników trójwymiarowy kokon ochronny otacza obszar zagrożenia lub monitorowany obiekt. To zapewnia swobodny dostęp do obszaru roboczego i pozwala na tworzenie ergonomicznych miejsc pracy. Ochrona bez barier Pierwszy system kamer bezpieczeństwa do trójwymiarowego monitoringu łączy inteligentne czujniki z efektywnym sterowaniem. SafetyEYE ustala i zgłasza przedostanie się obiektów do wcześniej zdefiniowanych obszarów. Niebezpieczne procesy robocze są monitorowane i sterowany w sposób zapewniający bezpieczeństwo człowiekowi i maszynie. Szybkie zmiany stref ochronnych Innowacyjna technika 3 D i przyjazne w obsłudze oprogramowanie umożliwia nadzór i sterowanie kompleksowymi aplikacjami przy pomocy systemu. Wirtualne strefy ostrzegawcze i ochronne ustawiane są intuicyjnie przy pomocy konfiguratora SafetyEYE. W ten sposób definiuje się strefy, łączy się je w grupy lub w zależności od potrzeb przełącza się przyporządkowanie stref. To obniża koszty, redukuje liczbę komponentów do minimum i oszczędza wydatki na instalację i prace inżynieryjne w przypadku zmiany aplikacji np.: przy zmianie trybu pracy robotów. SafetyEYE umożliwia bezpieczną współpracę pomiędzy człowiekiem i maszyną. 76

77 Zalety System kamer bezpieczeństwa SafetyEYE Wiodąca technologia: Jednostka czujnikowa i analizująca połączona z programowalnym systemem sterującym PSS. Zalety Wysokie bezpieczeństwo i ochrona przed manipulacją Rozwiązanie ekonomiczne: --Trójwymiarowy nadzór i sterowanie --Możliwość wszechstronnego zastosowania --Wysoka elastyczność podczas tworzenia i modyfikacji aplikacji Wysoka wydajność: --Ergonomiczne miejsca pracy --Efektywne przebiegi robocze --Szybka instalacja i łatwe uruchomienie przy użyciu niewielu komponentów --Łatwa konfiguracja programowa pomieszczeń ostrzegawczych i ochronnych 3-D --Komfortowa diagnostyka wraz z dokumentowaniem Jednostka czujnika 1,5 m Strefa z ograniczonymi możliwościami detekcji 7,5 m zasięgu 5,0 m 6,4 x 4,8 m 9,8 x 7,4 m (maks. zakres widoczności) Cechy wspólne Dla zastosowań do: --PL d (PN-EN ISO ) --SIL 2 (PN-EN/IEC 61508) --DIN PN-EN Konieczne oświetlenie od 300 luksów (w zależności od tła) Ochrona ciała do zasięgu 7,5 m Akcesoria: strona 117 Zawsze aktualne informacje o systemie kamer bezpieczeństwa SafetyEYE: Kod Web 7153 Informacje on-line na stronie Maks. zakres widoczności 72 m 2 Wymiary bezpiecznie monitorowanego pomieszczenia. 77

78 Pomoc w wyborze System kamer bezpieczeństwa SafetyEYE Pomoc w wyborze SafetyEYE System kamer bezpieczeństwa SafetyEYE Starter Set PSEN se Starter Set 1 Typ PSEN se Starter Set 1 PSEN se Starter Set 1 UL Właściwości Ochrona ciała do zasięgu 7,5 m Maks. zakres widoczności ok. 72 m 2 Konieczne oświetlenie od 300 luksów, w zależności od tła Rodzaje ochrony: --Moduł czujnika IP65 --Moduł analizujący IP20 jak zestaw Starter 1 zx dopuszczeniem UL Zaprojektowany zgodnie ze wszystkimi obowiązującymi normami i standardami: --SIL CL 2 według normy PN-EN/IEC PL d według normy PN-EN ISO wg DIN PN-EN Nadaje się do użycia na całym świecie Jednostka czujnika Typ Nazwa PSEN se SU AM3 65 PSEN se PA 250 Jednostka czujnika Ramię przegubowe do montażu jednostki czujnika PSEN se SU AM3 65 Jednostka analizująca i programowalny system sterujący Typ Nazwa PSEN se AU AM3 C-Fast Karte PSS SB ETH-2 SE PSEN se AU AM3 Karta CompactFlash C-Fast Karte PSEN se AU AM2 Rear Mount PSS ETH-2 SE PSS SB ETH-2 SE PSS ZKL PSS ZKL Jednostka analizująca (2 generacja), podzespół do montażu wsuwanego w szafie 482,6 mm /19 4 GB karta pamięci do zapisywania projektów, 2 sztuki w zestawie PSEN se Starter Set Uchwyt montażowy jednostki analizującej (generacje 2) do płyty montażowej Programowalny system sterujący z preinstalowanym programem dla SafetyEYE (32 wejścia cyfrowe, z tego 6 wyjść alarmowych; 12 wyjść jednobiegunowych, z tego 4 wyjścia testowe; 3 wyjścia dwubiegunowe; złącza Ethernet) Programowalny system sterujący z preinstalowanym programem dla SafetyEYE (48 wejścia cyfrowe, z tego 6 wyjść alarmowych; 18 wyjść jednobiegunowych, z tego 4 wyjścia testowe; 9 wyjścia dwubiegunowe; złącza SafetyBUS p i Ethernet) Śrubowy wtyczki (1 zestaw) dla PSS ETH-2 SE Śrubowy wtyczki (1 zestaw) dla PSS SB ETH-2 SE 78

79 Pomoc w wyborze System kamer bezpieczeństwa SafetyEYE Zestaw Starter zawiera PSEN se SU AM3 65 PSEN se PA 250 PSEN se AU AM3 PSEN se AU AM2 Rear Mount PSS ETH-2 SE PSS ZKL PSEN se TO Body 140 PSEN se Cable FO2C 30 PSEN se Cable ETH Patch 1 (2 Kabel) PSEN se Cable ETH Patch 5 Karta C-Fast (2 sztuki) PIT si3.1 indicator light unit PSEN se SM 6 PSEN se SM 10 PSEN se RM 6 PSEN se RM 10 SafetyEYE Assistant i Configurator Nr katalogowy Elementy z zestawu Starter 1 włącznie z PSEN se Cable FO2C 30 UL Wymiary (wys. x szer. x gł.) w mm Stopień ochrony 1) Temperatura Napięcie zasilające Nr katalogowy otoczenia 2) 82,0 x 292,0 x 292,0 IP C ) ) Wymiary (wys. x szer. x gł.) w mm Stopień ochrony 1) Temperatura Napięcie zasilające Nr katalogowy otoczenia 2) 312,0 x 483,0 x 405,0 IP54 4) /IP20 5) 0 40 C V AC ) 3) 6) Akcesoria: strona ,0 x 30,0 x 55, ) 246,4 x 123,6 x 162,0 IP C 24 V DC ) Dokumentacja techniczna systemu kamer bezpieczeństwa SafetyEYE: Kod Web ,4 x 160,2 x 162,0 IP C 24 V DC ) Wskazówka: Ten prospekt uwzględnia aktualny stan rozwoju. Najnowsze dane techniczne dostępne są w Internecie. 1) wg PN-EN ) wg PN-EN ) w zestawie Starter 4) miejsce montażu (np. szafa sterownicza) 5) obudowa 6) 2 karty przy zamówieniu jednostki analizującej Szkolenia kurs podstawowy SafetyEYE: Kod Web 4001 Informacje on-line na stronie 79

80 Rodzina produktów Wyłączniki awaryjne PITestop Wyłączniki awaryjne PITestop Maszyny i urządzenia muszą być, zgodnie z dyrektywą maszynową, wyposażone w wyłącznik awaryjny, aby w sytuacji awaryjnej uniknąć lub zminimalizować zagrożenie. Zastosujcie Państwo znormalizowany wyłącznik awaryjny PITestop do odłączania instalacji w niebezpiecznych sytuacjach. PIT es3s Najlepsza ochrona Urządzenia sterownicze wyłączania awaryjnego są w sytuacji zagrożenia uruchamiane ręcznie i wyzwalają sygnał do zatrzymania niebezpiecznego ruchu. Wraz z wyzwoleniem polecenia zatrzymania awaryjnego następuje zablokowanie urządzenia wyłączania awaryjnego. Ta blokada musi zostać utrzymana aż do momentu ręcznego odblokowania. PIT es1u Bezpieczeństwo na całym świecie Możliwe do zastosowania na całym świecie wyłączniki awaryjne PITestop spełniają wszystkie ważne normy i przepisy jak PN-EN/IEC , PN-EN/IEC i PN-EN ISO Przeznaczone dla aplikacji do SIL CL 3 zgodnie z PN-EN/IEC i PL e zgodnie z PN-EN ISO spełniają także wymagania UL i CE. Zgodnie ze stopniem ochrony IP65 odblokowanie odbywa się przez prawo lub lewoskrętny ruch obrotowy. Czarny pasek sygnałowy dookoła trzpienia, zakrywany przy naciśnięciu przycisku, służy jako wskaźnik przełączenia. PITestop dostępne są z napisem i bez napisu "wyłącznik awaryjny". Zgodnie z PN-EN IEC znormalizowany symbol wyłącznika awaryjnego jest niezbędny przy opisywaniu wyłącznika. Blok zestyków z monitoringiem Pilz oferuje bloki zestyków z monitoringiem. Monitoring polega na dołączonym do bloku styków przełączniku NO monitorującym obecność grzybka w obudowie. Ta dodatkowa funkcja umożliwia szybkie i bezkosztowe zabezpieczenie przycisku. Klucz doboru PITestop PIT es Set1s-5cs Grupa produktów Przycisk Pilz Przycisk Napis Zestyki Rodzaj przyłącza Montaż Rodzina produktów es Wył. awaryjny przycisk esc Wył. awaryjny blok stykowy es Set Wyłącznik awaryjny zestawy 1 standard 2 duży 3 podświetlony 4 przycisk podświetlany z kołnierzem ochronnym 5 z kołnierzem ochronnym 6 mały 7 stopień ochrony IP6K9K 8 Klucz s u Symbol i logo bez nadruku _ bez osprzętu 1 NC z monitoringiem 2 NC 3 NO 4 NC/NC/NC/NC 1) 5 NC z monitoringiem/nc 6 NC z monitoringiem/nc/no _ c przyłącze śrubowe zacisk sprężynowy n wtyk, M12, 5-bieg. _ s r montaż wewnętrzny montaż zewnętrzny montaż na szynie 1) Zastosowanie przy równoległej eksploatacji dwóch maszyn 80

81 Zalety Wyłączniki awaryjne PITestop Optymalne rozwiązanie: Wyłącznik awaryjny PIT es Set1s-5c i przekaźnik bezpieczeństwa PNOZ X2.8Pc. Technologia push in Dzięki zaciskom sprężynowym (technologia push in) PITestop można łatwo zamontować i są one odporne na wibracje. Zalety Znormalizowany wyłącznik Pilz do zatrzymania awaryjnego Różne warianty wyłączników awaryjnych dają najwyższe bezpieczeństwo w każdej sytuacji: z podświetleniem, z kluczem, do otoczenia higienicznego (IP6K9K) Łatwy, szybki montaż dzięki wersji do montażu wewnątrz lub nadbudowy w technologii push-in (technika szybkiego łączenia) Możliwość indywidualnych konfiguracji bloków stykowych i przycisków dzięki budowie modułowej Symbol wyłączenia awaryjnego pozwala na pominięcie dodatkowego opisu obsługowego Zwiększone bezpieczeństwo procesu dzięki blokowi stykowemu z monitoringiem (wersja do montażu wewnętrznego) Redukcja nakładów montażowych przez zastosowanie techniki szybkiego przyłączania (technologia push in). Można zestawić wyłącznik awaryjny PITestop modułowo przykład: Przycisk PIT Uchwyt bloku stykowego Blok stykowy Opcjonalnie: obudowa do nadbudowania Zawsze aktualne informacje o wyłączniku awaryjnym PITestop: Kod Web 5294 Informacje on-line na stronie Typ PIT es1s PIT MHR 3 PIT esc1 PIT es box Nr katalogowy

82 Pomoc w wyborze Czujnik bezpieczeństwa PITestop Pomoc w wyborze PITestop Macie Państwo wybór: albo zestawy wstępnie zmontowane lub zestawienie modułów. Zestawy do montażu wewnętrznego Typ PIT es Set1s-1 Komponenty PIT es1s, PIT MHR3, PIT esc1 PIT es Set1s-1c PIT es1s, PIT es holder3c, PIT esc1c PIT es Set1s-5 PIT es1s, PIT MHR3, PIT esc1, PIT esc2 PIT es Set1s-5c PIT es1s, PIT es holder3c, PIT esc1c, PIT esc2c PIT es Set1s-5 PIT es Set2s-5 PIT es Set2s-5c PIT es2s, PIT MHR3, PIT esc1, PIT esc2 PIT es2s, PIT es holder3c, PIT esc1c, PIT esc2c PIT es Set3s-5 PIT es3s, PIT MHR3, PIT esc1, PIT esc2 PIT es Set3s-5c PIT es3s, PIT es holder3c, PIT esc1c, PIT esc2c PIT es Set5s-5 PIT es5s, PIT MHR3, PIT esc1, PIT esc2 PIT es Set5s-5c PIT es5s, PIT es holder3c, PIT esc1c, PIT esc2c PIT es Set6.1 PIT es6.10, PIT esb6.10, bez monitoringu PIT es Set7u-5 PIT es7u, PIT MHR3, PIT esc1, PIT esc2 PIT es Set3s-5c PIT es Set7u-5c PIT es Set8s-5 PIT es7u, PIT es holder3c, PIT esc1c, PIT esc2c PIT es8s, PIT MHR3, PIT esc1, PIT esc2 PIT es Set8s-5c PIT es8s, PIT es holder3c, PIT esc1c, PIT esc2c PIT es Set1s-6 PIT es1s, PIT MHR3, PITesc1, PIT esc2, PIT esc3 PIT es Set1s-6c PIT es1s, PIT es holder3c, PIT esc1c, PIT esc2c, PIT esc3c Zestawy do montażu zewnętrznego Typ Komponenty PIT es Set1s-5s PIT es1s, PIT MHR3, PIT esc1, PIT esc2, PIT es box PIT es Set1s-5cs PIT es1s, PIT es holder3c, PIT esc1c, PIT esc2c, PIT es box PIT es Set3s-5s PIT es3s, PIT MHR3, PIT esc1, PIT esc2, PIT es box PIT es Set1s-5s PIT es Set5s-5s PIT es Set6u-5cr PIT es5s, PIT MHR3, PIT esc1, PIT esc2, PIT es box Wyłącznik awaryjny, wąska obudowa do zewnętrznego montażu na szynie PIT es Set1s-6s PIT es1s, PIT MHR3, PIT esc1, PIT esc2, PIT esc3, PIT es box PIT es Set1s-5ns PIT es1s, PIT MHR3, PIT esc1, PIT esc2, PIT es box PIT es Set3s-5ns PIT es3s, PIT MHR3, PIT esc1, PIT esc2, PIT es box PIT es Set6u-5nr PIT es Set6u-5nr Wyłącznik awaryjny, wąska obudowa do zewnętrznego montażu na szynie 82

83 Pomoc w wyborze Czujnik bezpieczeństwa PITestop Zestyki Nadruk symbolu wyłączenia awaryjnego i logo Do integracji w obudowie do montażu zewnętrznego Nr katalogowy z bez Zacisk śrubowy Zacisk sprężynowy Zestyki Napis na wyłączniku awaryjnym i logo Nr katalogowy z bez Zacisk śrubowy Zacisk sprężynowy 5-biegunowe przyłącze M Zawsze aktualne informacje o wyłączniku awaryjnym PITestop: Kod Web 5294 rozwierny, wymuszenie rozwarcia zwierny, zestyk sygnalizacyjny typ zalecany przez Pilz Informacje on-line na stronie 83

84 Dane techniczne Wyłącznik awaryjny PITestop Dane techniczne PITestop Wyłącznik awaryjny przycisk Cechy wspólne Zakres zastosowania: PN-EN/IEC i PN-EN/IEC Stopień ochrony: IP65; PIT es7u: IP6K9K Średnica montażu: 22,3 mm Parametr B 10d przycisku i bloku styków: przełączeń Możliwości podłączenia: podłączenie do bloku stykowego PIT esc Wymiary: patrz rysunki wymiarowe Kolor przycisku: czerwony Odblokowanie przez przekręcenie: w lewo lub w prawo; PIT es8s i PIT es8u: tylko w prawo PIT es1s PIT es2s Typ PIT es1s PIT es1u PIT es2s PIT es2u PIT es3s PIT es3s-c PIT es3u PIT es3u-c PIT es4s PIT es4u PIT es5s PIT es3s PIT es5s PIT es5u PIT es6.10 PIT es7u PIT es8s PIT es8u PIT es6.10 PIT es8s Wymiary Ø 55,00 Ø 31,50 Ø 68,00 Ø 39,50 Ø 55,00 Ø 31,50 19,35 19, ,35 41,50 40,30 41,50 PIT es1s/pit es1u PIT es2s/pit es2u PIT es3s/pit es3u 84

85 Dane techniczne Wyłącznik awaryjny PITestop Przycisk Nr katalogowy Napis na wyłączniku awaryjnym i logo z bez standard standard duży duży podświetlony, włącznie z blokiem stykowym (zacisk śrubowy) podświetlony, włącznie z blokiem stykowym (zacisk sprężynowy) podświetlony, włącznie z blokiem stykowym (zacisk śrubowy) podświetlony, włącznie z blokiem stykowym (zacisk sprężynowy) podświetlony z kołnierzem ochronnym,włącznie z blokiem stykowym (zacisk śrubowy) podświetlony z kołnierzem ochronnym,włącznie z blokiem stykowym (zacisk śrubowy) z kołnierzem ochronnym z kołnierzem ochronnym mały Stopień ochrony IP6K9K Klucz Klucz typ zalecany przez Pilz Ø 67,00 Ø 31,50 Ø 37,00 Ø 31,50 Ø 55,00 Ø 31,50 PIT es5s/pit es5u 42,50 19,35 25,4 24,3 Ø 28,00 PIT es6.10 1,5 5 PIT es7u 41,50 19,35 60,00 PIT es8s/pit es8u 41,50 19,35 Zawsze aktualne informacje o wyłączniku awaryjnym PITestop: Kod Web 5294 Informacje on-line na stronie 85

86 Dane techniczne Wyłącznik awaryjny PITestop Dane techniczne PITestop Bloki zestyków do montażu wewnętrznego i zewnętrznego Cechy wspólne Zakres zastosowań: SIL CL 1, 2 lub 3 zgodnie z PN-EN/IEC 62061, PL c, d lub e zgodnie z PN-EN ISO , PN-EN/IEC Pomiarowe napięcie robocze U e: 250 V AC (3 A), 24 V DC (2 A) Przyłącze: Przyłącza śrubowe 2 x 2,5 mm 2, bezpieczne dla palców zgodnie z VBG 4 Materiał styków: twarde srebro Ag/Ni Min. prąd: --1 ma (zaciski śrubowe) --5 ma (zaciski sprężynowe) Min. napięcie: 5 V Rodzaj montażu: wewnętrzny Głębokość montażowa: --Zaciski śrubowe: 59 mm --Zaciski sprężynowe: 52 mm PIT esc1 PIT esc3 PIT esc2c PIT esb6.10 Typ PIT esc1 PIT esc2 PIT esc3 PIT esc4 PIT esc1c PIT esc2c PIT esc3c PIT esb6.10 Akcesoria Typ PIT es box PIT es box PIT es backplate symbol PIT MHR3 PIT MHR5 PIT es holder3c PIT es backplate symbol PIT MHR3 PIT MHR5 PIT es holder3c PIT es backplate language PIT dodatkowo do bezpiecznej techniki sterowania (przykłady) Typ PSEN ix1 PSEN ix1 PNOZ mm0p PNOZ mm0p 86

87 Dane techniczne Wyłącznik awaryjny PITestop Rodzaj Zestyki Nr katalogowy Zacisk śrubowy Zacisk sprężynowy Blok zestyków z monitoringiem Blok stykowy Blok stykowy bloki zestyków dla trybu z 2 maszynami równoległymi Blok zestyków z monitoringiem Blok stykowy Blok stykowy Blok stykowy rozwierny, wymuszenie rozwarcia zwierny, zestyk sygnalizacyjny typ zalecany przez Pilz Rodzaj Właściwości Nr katalogowy Obudowa do montażu zewnętrznego z kombinacją PITestop i bloków zestyków Stopień ochrony: IP65, klasa ochrony: II, 2 otwory do wyłamania dla złączki skręcanej dławicowej, wlot kabla ISO 20 mm (PG13,5), wymiary (wys. x szer. x głęb.) w mm: 61,5 x 72 x 72, także zamontowane wstępnie w zestawie patrz strona Uchwyt bloku zestyków dla przyłączy śrubowych 3 gniazda Uchwyt bloku zestyków dla przyłączy śrubowych 5 gniazd, można uzbroić maksymalnie 3 bloki stykowe, aby zapewnić bezpieczeństwo przeciążenia Uchwyt bloku zestyków dla przyłączy sprężynowych 3 gniazda Podkładka z symbolami 3 wyłączenia awaryjnego Odpowiednia dla wszystkich przycisków poza PIT es2 i PIT es5 nieodpowiednia dla PIT es box i wąskiej obudowy do montażu zewnętrznego Podkładka z napisem wyłącznik awaryjny w 3 językach: angielskim, francuskim, niemieckim Odpowiednia dla wszystkich przycisków poza PIT es2 i PIT es5 nieodpowiednia dla PIT es box i wąskiej obudowy do montażu zewnętrznego Rodzaj Właściwości Nr katalogowy Złącze wielokrotne dla np. PIT es Set1s-5 ( ) Konfigurowalny przekaźnik bezpieczeństwa PNOZmulti Mini np. do monitorowania wyłączników awaryjnych PIT es Set3s-5 ( ) Przyłączenie kilku przycisków wyłączania awaryjnego lub czujników bezpieczeństwa do przekaźników bezpieczeństwa PNOZ Możliwe połączenie szeregowe maks. 13 PSEN ix1 Przyłączenie maks. 50 wyłączników awaryjnych Bezpotencjałowe wyjścia sygnalizacyjne do analizowania stanu przełączenia Przyłączenie przez zaciski sprężynowe konfigurowalny przy pomocy PNOZmulti Configurator, wymienna pamięć, 20 wyjść, 4 bezpieczne wyjścia półprzewodnikowe (SIL CL 3), 4 wyjścia taktujące, napięcie zasilania 24 V DC, napięcie/natężenie/moc: 24 V DC/2 A/48 W, wyjścia półprzewodnikowe, wymiary wys. x szer. x gł. w mm: 102/98 x 45 x

88 Rodzina produktów Przełącznik trybów pracy PITmode Przełącznik trybów pracy PITmode Przełącznik trybów pracy PITmode oferuje dwie funkcje w jednym kompaktowym urządzeniu: wybór trybu pracy i regulacja uprawnień dostępu do maszyny. PIT m3.1p Wysoka ochrona przed manipulacją Jako przełącznik trybów pracy umożliwia przełączanie pomiędzy zdefiniowanymi rodzajami pracy. Poprzez kodowany klucz każdy operator otrzymuje zestaw zezwoleń użycia funkcji maszyny, które dopasowane są do jego umiejętności. Przy pomocy numeru identyfikacyjnego w układzie sterowania maszyny nadawane są uprawnienia służące jako uprawnienia dostępowe lub poziomy hasła. PITmode może być stosowany w maszynach i instalacjach, w których używane są różne przebiegi sterowania i rodzaje pracy. Kompleksowe rozwiązania w zakresie bezpieczeństwa Wybrany rodzaj pracy jest pewnie rozpoznawany i analizowany przez urządzenie analizujące. Firma Pilz oferuje szereg jednostek analizujących, nadających się do zastosowania z PITmode: konfigurowalny system sterowania PNOZmulti i konfigurowalny przekaźnik bezpieczeństwa PNOZmulti Mini programowalne systemy sterujące PSS programowalne systemy sterujące rozproszone PSS 4000 Pomoc w wyborze przełącznik trybów pracy PITmode PIT m3.1p Typ PIT m3.1p Parametry techniczne Liczba ustawianych rodzajów pracy: 5 Wybór rodzaju pracy przyciskami Wybrany rodzaj pracy jest pewnie rozpoznawany i analizowany przez urządzenie analizujące (bezdotykowo z kluczem poprzez technologię RFID) Analiza z bezpiecznymi urządzeniami analizującymi PNOZmulti, PSS i systemami sterującymi systemu automatyzacji PSS 4000 Zarządzanie identyfikacjami, tzn. uprawnienia dostępu i wykonywania czynności mogą być nadawane w nadrzędnym sterowniku standardowym PIT m3 key mode 2 88

89 Zalety Przełącznik trybów pracy PITmode Optymalne rozwiązanie: Wybór trybów pracy przy pomocy PITmode i systemu automatyzacyjnego PSS Zalety Bezpieczne przełączanie trybu pracy przez autonadzór Oszczędność miejsca dzięki połączeniu przełącznika wyboru trybu pracy i uprawnienia dostępu w jednym urządzeniu Wysoka ochrona przed manipulacją przez uniwersalne kodowanie Oszczędność czasu dzięki redukcji prac administracyjnych, wiele mechanicznych kluczy zostaje połączonych w jeden klucz-transponder Wymiary Nadrzędne sterowanie standardowe 97, , ,6 116,33 Kompleksowe rozwiązania w zakresie bezpieczeństwa: PITmode i konfigurowalny system sterowania PNOZmulti. Sposób działania: Technologia transpondera Napięcie zasilania: 24 V DC -15 % 10 % Temperatura otoczenia: C Stopień ochrony: IP54 (zamontowany) Parametry bezpieczeństwa technicznego: --PL d według normy PN-EN ISO SIL CL 2 wg PN-EN/IEC Wymiary (wys. x szer. x gł.) w mm: 97 x 116 x 46 Nr katalogowy PIT m3.1p analizator PIT m3 key mode PIT m3 key mode PIT m3 key mode PIT m3 key mode PIT m3 key service Zaciski sprężynowe (1 komplet) Zawsze aktualne informacje o przełączniku trybów pracy PITmode: Kod Web 6422 Informacje on-line na stronie 89

90 Rodzina produktów Ręczne urządzenie sterujące PITjog Ręczne urządzenie sterujące PITjog Ręczne urządzenia sterujące PITjog może być używane jako przycisk zezwalający. Stosowane jest na przykład, gdy przy otwartych drzwiach ochronnych obserwowane są procesy w obszarze zagrożenia maszyn i instalacji. Bezpiecznie w obszarze zagrożenia W przeciwieństwie do konwencjonalnego przycisku zezwalającego do uruchomienia PITjog potrzebne są obie dłonie. W ten sposób zapobiega się przypadkowemu włożeniu ręki w obszar zagrożenia. Zależnie od wyniku analizy ryzyka wymagane są dodatkowe środki ochronne. Kompleksowe rozwiązanie Skompletuj swoje rozwiązanie! Zapewnij bezpieczną pracę w obszarze zagrożenia maszyny lub instalacji w połączeniu z jednostką analizującą Pilz: PIT js2 Urządzenia obsługiwane oburącz P2HZ Przekaźnik bezpieczeństwa PNOZ s6 Przekaźnik bezpieczeństwa PNOZ e2.1p Podzespół dwuręczny modułowego systemu bezpieczeństwa PNOZmulti Programowalne systemy sterowania PSS ze standardowym modułem funkcyjnym SB059 Systemy sterujące systemu automatyzującego PSS 4000 Pomoce w wyborze Ręczne urządzenie sterujące PITjog Typ Rodzaj Napięcie robocze Temperatura otoczenia Stopień ochrony PIT js2 Uruchamiane ręcznie urządzenie zgłoszeniowe 24 V AC/DC -10 C +55 C IP50 PIT js holder PIT js holder Uchwyt ścienny dla PIT js

91 Pomoc w wyborze Ręczne urządzenie sterujące PITjog Optymalne rozwiązanie: Monitoring oburącz przy pomocy ręcznego urządzenia sterującego PITjog i przekaźnika bezpieczeństwa PNOZ s6. Wymiary Wymiary (wys. x szer. x gł.) w mm Materiał obudowy Kabel spiralny Nr katalogowy Długość Długość rozszerzona 334 x 74 x 60 PC-ABS-Blend UL 94V0 1 m 4 m x 83 x 71,5 nierdzewiejąca blacha stalowa Zawsze aktualna informacja na temat ręcznych urządzeń sterujących PITjog: Kod Web 5302 Informacje on-line na stronie 91

92 Rodzina produktów Przycisk zezwalający PITenable Przycisk zezwalający PITenable Pewne ustawienie i konserwacja jedną ręką przycisk zezwalający PITenable to ręczne urządzenie sterujące. Stosowany podczas pracy w obszarach zagrożenia maszyn lub instalacji, gdy koniecznie jest wyłącznie urządzeń zabezpieczających, np. podczas ustawiania lub konserwacji. Dzięki pracy 3-stopniowej można go obsługiwać jedną ręką. Potrójna bezpieczna akceptacja wył.-zał.-wył. Obsługa odbywa się w trzech stopniach: W 1 stopniu przycisk nie jest uruchomiony. Maszyna pracuje przy aktywnych funkcjach zabezpieczających. Stopień 2 aktywuje funkcję zezwolenia, przycisk znajduje się w pozycji środkowej. Maszyna pracuje, podczas gdy działanie ochronne urządzeń zabezpieczających odłączających w wyniku ruchu jest wstrzymane. Stopień 3 to funkcja ochronna prowadząca do unieruchomienia maszyny w przypadku nagłego zwolnienia lub wciśnięcia przycisku. Funkcja ta chroni obsługującego, jeżeli zareaguje zbyt gwałtownie w wyniku strachu. PIT en1.0p-5m-s 3-stopniowy przycisk zezwalający: wył.-zał.-wył. Pomoc w wyborze przycisk zezwalający PITenable Typ Rodzaj Podłączenie PIT en1.0p-5m-s 3-stopniowy przycisk zezwalający wtyk, M12, 5-biegunowy PIT en1.0a-5m-s 3-stopniowy przycisk zezwalający otwarty kabel PIT en1.0 holder Uchwyt ścienny dla PIT en PIT en1.0 92

93 Zalety Przycisk zezwalający PITenable Bezpieczeństwo dzięki kompletnemu rozwiązaniu: do analizy PITenable firma Pilz oferuje bezpieczne urządzenia analizujące PNOZmulti, PSS i systemy sterowania systemu automatyzacji PSS Bezpieczne rozwiązanie kompleksowe z bezpieczną techniką sterowania i napędu. Zalety Bezpieczna praca w niebezpiecznym obszarze maszyn Łatwa obserwacja procesów przy otwartych drzwiach ochronnych Elastyczna obsługa tylko jedną ręką dzięki 3-stopniowej akceptacji Ochrona obsługującego w przypadku zbyt gwałtownej reakcji w wyniku porażenia lub paniki Ergonomiczna obudowa do komfortowej obsługi Nie wymaga konserwacji Wysoka ochrona przed manipulacją Wymiary 125 (5 000) Ø 45,00 Parametry techniczne Kolor: czarny Temperatura robocza: 0 C 50 C Stopień ochrony od strony czołowej: IP65 Żywotność elektryczna: min cykli Napięcie robocze/prąd roboczy: 125 V AC/0,3 A lub 30 V DC/0,7 A Materiał obudowy: polipropylen Długość kabla przyłączeniowego: 4 m Parametry bezpieczeństwa technicznego: B 10d uruchomień Nr katalogowy Zawsze aktualna informacja na temat ręcznych urządzeń sterujących PITenable: Kod Web 6676 Informacje on-line na stronie 93

94 Rodzina produktów Zdecentralizowane moduły PDP67 i PDP20 Moduły zdecentralizowane PDP67 i PDP20 Za pomocą modułów PDP67 można osiągnąć wysoki poziom decentralizacji. Cyfrowy moduł wejściowy monitoruje funkcje bezpieczeństwa i umożliwia przyłączenie do 64 czujników (PSENmag, PSENcode, PSENini, PSENslock, PSENmech oraz PSENhinge). Decentralnie i pasywnie zdecentralizowane bezpieczeństwo Pasywny rozdzielacz zapewnia zbieranie i dalsze przesyłanie sygnałów i można go podłączać aż do czterech czujników (PSENcode, PSENini i PSENslock). Dzięki możliwości przyłączania do różnych jednostek analizujących, jak PNOZmulti, PNOZmulti Mini, PNOZsigma, a w przyszłości także do systemów sterujących PSS 4000 możliwe jest tworzenie różnych architektur automatyzacji. PDP67 F 8DI ION PDP67 ekonomiczny i bezpieczny Zintegrowane w obudowie IP67 chroniącej przed zanieczyszczeniami i wodą moduły PDP67 mogą być stosowane także w miejscach o wysokich wymaganiach higienicznych. Decentralne moduły optymalizują nakłady na instalację i oprzewodowanie, ponieważ można zrezygnować z drogiego sprzętu, jak np. szafy sterownicze. Klucz doboru modułów zdecentralizowanych PDP67 PDP67 F 8DI ION HP VA Zawsze aktualne informacje o modułach zdecentralizowanych: PDP67 Grupa produktów Technika sterowania Rodzaj urządzenia Funkcja Liczba wejść Typ technologii Warianty Materiał PDP20 Kod Web 6557 Rodzina produktów Decentralność Peryferia 67 wg rodzaju ochrony IP67 F Bezpieczna 8DI 4 8 wejść cyfrowych 4 wejść cyfrowych ION I/Onet p code PSENcode HP High Power VA z elementami ze stali szlachetnej Kod Web 8459 Informacje on-line na stronie 94

95 Zalety Zdecentralizowane moduły PDP67 i PDP20 PDP20 PDP20 układ szeregowy do PL e Moduł złączy PDP20 F 4 mag jest optymalnym wyborem dla podłączenia czujników magnetycznych 2 x N/O PSENmag, do PL e. W ten sposób do dyspozycji jest szeregowe podłączenie do PLe wg PN-EN ISO Moduł można podłączyć 2-kanałowo do modułu bezpieczeństwa (np. PNOZsigma, PNOZmulti, PSS, ). Do każdego modułu PDP20 można podłączyć do 4 czujników. Ponadto istnieje możliwość, aby moduły PDP20 połączyć kaskadowo. Każdy moduł połączony kaskadowo udostępnia w tym przypadku jeszcze trzy złącza czujnikowe. Zalety mniejsze nakłady na planowanie, konstrukcję i instalację dzięki łatwemu sposobowi instalacji możliwość realizacji modułowej koncepcji maszyny tylko jeden przewód do komunikacji i zasilania, plug and play przez złącze wtykowe M12 łatwa diagnostyka dzięki połączeniu punkt-do-punktu pomiędzy modułami (możliwość identyfikacji każdego modułu) diagnostyka poszczególnych czujników na modułach Pomoc w wyborze Moduły do alternatywnego podłączania czujników PDP67 F 8DI ION HP Typ Właściwości Bezpieczeństwo Nr katalogowy PDP67 F 8DI ION, PDP67 F 8DI ION VA PDP67 F 8DI ION HP, PDP67 F 8DI ION HP VA PDP67 F 4 code, PDP67 F 4 code VA PDP67 Connector cs, PDP67 Connector cs VA zdecentralizowany moduł wejściowy PNOZmulti i PNOZmulti Mini zdecentralizowany moduł wejściowy dla PNOZmulti i PNOZmulti Mini; High Power; dodatkowe napięcie zasilania dla PSENslock i PSENopt zdecentralizowany moduł wejściowy dla podłączenia czujników PSENcode adapter do kabla przyłączeniowego jednostki analizującej PL e wg PN-EN ISO SIL CL 3 wg PN-EN/IEC PDP67 F 8DI ION PDP67 F 8DI ION VA PDP67 F 8DI ION HP PDP67 F 8DI ION HP VA PDP67 F 4 code PDP67 F 4 code VA PDP67 Connector cs PDP67 Connector cs VA PDP67 F 4 code PDP20 F 4 mag zdecentralizowane podłączenie do układu szeregowego PSENmag PL e wg PN-EN ISO SIL CL 3 wg PN-EN/IEC PDP20 F 4 mag PSEN Y junction M8-M12/M12 PSEN Y junction M12-M12/M12 Zwrotnica kablowa M8, 8-bieg Zwrotnica kablowa M12, 8-bieg PSEN T junction M12 Wtyk diagnostyczny M12, 8-bieg

96 Przegląd Akcesoria kablowe Czujniki Czujniki PSEN Akcesoria kablowe Bezpieczne kompletne rozwiązania Obszar produktów PSEN obejmuje oprócz urządzeń do monitorowania pozycji, czujników bezpieczeństwa, bezpiecznych systemów drzwi ochronnych, optoelektronicznych urządzeń ochronnych i bezpiecznych systemów kamer także obszerne portfolio akcesoriów. Czujniki PSEN w połączeniu bezpośrednim Czujniki PSEN ze zintegrowaną możliwością przełączania równoległego i przyłączem 8-bieg. Produkty Pilz mogą być ze sobą łączone szeregowo i są kompatybilne z produktami i złączami innych producentów. Optymalnie dopasowują się do Państwa instalacji i pozwalają na dodatkową rozbudowę przy użyciu komponentów Pilz. Wybierzcie Państwo akcesoria spełniające Wasze wymagania i twórzcie indywidualne rozwiązania systemowe. PSENini PSENcode PSENslock wszystkie od strony 98 Klucz doboru akcesoriów kablowych PSEN cable M8-8sf Grupa produktów Czujniki Pilz Średnica Gwint Liczba biegunów Konstrukcja wtyku Rodzaj wtyku cable Kabel M8 M12 8 mm 12 mm bieg. 5-bieg. 8-bieg. s a prosty zgięty m f Wtyk trzpieniowy (męski) Wtyk gniazdowy (żeński) 96

97 PSEN in1p V1.0 Power PDP67 F 4 code Diag 1 Lock 1 Diag 2 Lock 2 Diag 3 Lock 3 Diag 4 Lock 4 Power PDP67 F 4 code Diag 1 Lock 1 Diag 2 Lock 2 Diag 3 Lock 3 Diag 4 Lock Przegląd Akcesoria kablowe Czujniki Czujniki PSEN z przyłączem 5-bieg. dla PDP67 F 8DI ION oraz PNOZmulti PSEN in1p V1.0 PSENmech PSENrope PSENmag PSENhinge PSENopt wszystkie od strony 100 od strony 102 od strony 104 od strony

98 Pomoc w wyborze Akcesoria kablowe Czujniki Pomoc w wyborze Kabel dla PSENini, PSENcode PSENini, PSENcode i PSENslock wybór kabli do podłączania do dowolnego urządzenia analizującego PSENini PSENcode PSEN cable M8-8sf Typ Opis Właściwości PSEN cable M8-8sf PSEN cable M12-8sf PSEN cable M12-8af PSEN cable M12-5sf PSEN cable M12-5af Kable do przyłączania do dowolnego urządzenia analizującego Przyłącze 1 proste, M8, 8-biegunowy, gniazdo proste, M12, 8-biegunowy, gniazdo zgięte, M12, 8-biegunowy, gniazdo proste, M12, 5-biegunowy, gniazdo zgięte, M12, 5-biegunowy, gniazdo PSENslock PSENini, PSENcode i PSENslock wybór kabli do układów szeregowych Typ PSEN Y junction M8-M12/M12 PSEN Y junction M12-M12/M12 PSEN T junction M12 Opis Zwrotnica kablowa Zwrotnica kablowa Wtyk diagnostyczny PSEN Y junction M12-M12/M12 PSEN cable M8-8sf M8-8sm PSEN cable M8-8sf M8-8sm PSEN cable M8-8sf M8-8sm PSEN cable M8-8sf M8-8sm PSEN cable M12-8sf M12-8sm Kabel przedłużający Kabel przedłużający Kabel przedłużający Kabel PSENini, PSENcode i PSENslock wybór kabli do podłączania do PDP67 F 4 code PSEN cable M12-8sf Typ Opis Właściwości PSEN cable M12-8sf M12-8sm PSS67/PDP67 cable M12-8sm Kabel do podłączania do PDP67 F 4 code Kable do przyłączania do dowolnego urządzenia analizującego Przyłącze 1 proste, M12, 8-biegunowy, gniazdo proste, M12, 8-bieg., wtyk PDP67 F 4 code Typ PDP67 F 4 code Opis Rozdzielacz pasywny do PSENcode 98

99 Pomoc w wyborze Akcesoria kablowe Czujniki i PSENslock Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m otwarty kabel Właściwości Nr katalogowy Połączanie szeregowe PSEN cs3.xx/psen cs4.xx z wtykiem M8, 8-bieg Połączenie szeregowe PSENcode, PSENini, PSENslock z wtykiem M12, 8-bieg PSENini, PSENcode, PSENslock: wyjście komunikatu PSENslock: Lock signal ,5 m, proste, M8, 8-bieg., gniazdo/wtyk m, proste, M8, 8-bieg., gniazdo/wtyk m, proste, M8, 8-bieg., gniazdo/wtyk m (inne długości, patrz poniższa tabela) Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m proste, M12, 8-bieg., wtyk otwarty kabel Właściwości Złącze wielokrotne PDP67, rodzaj ochrony IP67 Połączanie szeregowe do PL e według PN-EN ISO , SIL CL 3 według PN-EN/IEC i kat. 4 według PN-EN Nr katalogowy

100 Pomoc w wyborze Akcesoria kablowe Czujniki Pomoc w wyborze kabel dla PSENini, PSENcode, PSENini, PSENcode i PSENslock Wybór kabli do podłączania do PDP67 F 8DI ION/PSS67 PSENini PSS67/PDP67 cable M12-5sf Typ Opis Właściwości PSS67/PDP67 cable M12-5sf M12-5sm PSS67/PDP67 cable M12-5af M12-5am Kabel do podłączania do PDP67 F 8DI ION/ PSS67 Przyłącze 1 proste, M12, 5-biegunowy, gniazdo zgięte, M12, 5-biegunowy, gniazdo PSENcode Typ Opis PDP67 F 8DI ION Moduł szeregowego przyłączenia czujników dla peryferii decentralnych PNOZmulti PSENslock PDP67 F 8DI ION Typ Opis PDP67 cable M12-5sf M12-5sm Kabel przedłużający PSENmech i PSENrope wybór kabli do podłączania do PDP67 F 8DI ION/PSS67 PSENmech PSS67/PDP67 cable Typ Opis Właściwości PSS67/PDP67 cable Kabel do podłączania do PDP67 F 8DI ION/ PSS67 Przyłącze 1 otwarty kabel PSENrope Typ PDP67 F 8DI ION Opis Moduł szeregowego przyłączenia czujników dla peryferii zdecentralizowanych PNOZmulti PDP67 F 8DI ION 100

101 Pomoc w wyborze Akcesoria kablowe Czujniki PSENslock, PSENmech i PSENrope Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m proste, M12, 5-bieg., wtyk zgięte, M12, 5-bieg., wtyk Właściwości Złącze wielokrotne PDP67, stopień ochrony IP67, PL e wg PN-EN ISO , SIL CL 3 wg PN-EN/IEC i kat. 4 wg PN-EN Nr katalogowy Właściwości Nr katalogowy 0,5 m, proste, 5-bieg., gniazdo/wtyk m, proste, 5-bieg., gniazdo/wtyk ,5 m, proste, 5-bieg., gniazdo/wtyk m, proste, 5-bieg., gniazdo/wtyk Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m proste, M12, 5-bieg., wtyk Właściwości Złącze wielokrotne PDP67, stopień ochrony IP67, PL e wg PN-EN ISO , SIL CL 3 wg PN-EN/IEC i kat. 4 wg PN-EN Nr katalogowy

102 Pomoc w wyborze Akcesoria kablowe Czujniki Pomoc w wyborze Kable dla PSENmag PSENmag Wybór kabli do przyłączania do dowolnego urządzenia analizującego PSENmag PSENmag PSEN cable M8-4sf Typ Opis Właściwości PSEN cable M8-4sf PSEN cable M8-4af PSEN cable M8-8sf PSEN cable M12-8sf PSEN cable M12-8af PSEN cable M12-5sf Kable do przyłączania do dowolnego urządzenia analizującego Przyłącze 1 proste, M8, 4-biegunowy, gniazdo zgięte, M8, 4-bieg., gniazdo proste, M8, 8-biegunowy, gniazdo proste, M12, 8-biegunowy, gniazdo zgięte, M12, 8-biegunowy, gniazdo proste, M12, 5-biegunowy, gniazdo PSENmag wybór akcesoriów do układu szeregowego Typ PSEN ix1 PSEN i1 Opis Moduł szeregowego przyłączenia czujników NO/NO (seria PSEN 1), stopień ochrony IP20 Moduł szeregowego przyłączenia czujników NO/NC (seria PSEN 2), stopień ochrony IP20 PSEN ix1 PSENmag Kabel do podłączania do PDP67 F 8DI ION/PSS67 PSS67/PDP67 cable M12-5sf Typ Opis Właściwości PSS67/PDP67 cable M12-5sf M12-5sm PSS67/PDP67 cable M12-5af M12-5am PSS67/PDP67 cable M8-4sf M12-5sm 1) PSS67/PDP67 cable M8-4af M12-5am 1) Kabel do podłączania do PDP67 F 8DI ION/ PSS67 Przyłącze 1 proste, M12, 5-biegunowy, gniazdo zgięte, M12, 5-biegunowy, gniazdo proste, M8, 4-biegunowy, gniazdo zgięte, M8, 4-bieg., gniazdo PDP67 F 8DI ION Typ PDP67 F 8DI ION Opis Moduł szeregowego przyłączenia czujników dla peryferii zdecentralizowanych PNOZmulti 102

103 Pomoc w wyborze Akcesoria kablowe Czujniki Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m otwarty kabel Właściwości Połączenie szeregowe do PL c według PN-EN ISO , SIL CL 1 według PN-EN/IEC i kat. 2 według PN-EN Możliwość podłączenia do: PNOZsigma, PNOZpower, PNOZ X, PNOZmulti, PSS Podłączenie szeregowe do PL c według PN-EN ISO , SIL CL 1 według PN-EN/IEC i kat. 2 według PN-EN Możliwość podłączenia do: PNOZelog, PNOZmulti, PSS Nr katalogowy Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m proste, M12, 5-bieg., wtyk zgięte, M12, 5-bieg., wtyk proste, M12, 5-bieg., wtyk zgięte, M12, 5-bieg., wtyk ) dodatkowo wymagany jest adapter, numer katalogowy: Właściwości Złącze wielokrotne PDP67, stopień ochrony IP67, PL e wg PN-EN ISO , SIL CL 3 wg PN-EN/IEC i kat. 4 wg PN-EN Nr katalogowy

104 Pomoc w wyborze Akcesoria kablowe Czujniki Pomoc w wyborze Kable dla PSENhinge PSENhinge Wybór kabli do podłączenia urządzenia analizującego PSENhinge PSEN cable M12-4sf Typ Opis Właściwości PSEN cable M12-4sf PSEN cable M12-5sf PSEN cable M12-5af Kable do przyłączania do dowolnego urządzenia analizującego Przyłącze 1 proste, M12, 4-biegunowy, gniazdo proste, M12, 5-biegunowy, gniazdo zgięte, M12, 5-biegunowy, gniazdo PSENhinge Kabel do podłączania do PDP67 F 8DI ION/PSS67 PSS67/PDP67 cable M12-5sf Typ Opis Właściwości PSS67/PDP67 cable M12-5sf M12-5sm 1) PSS67/PDP67 cable M12-5af M12-5am 1) Kabel do podłączania do PDP67 F 8DI ION/ PSS67 Przyłącze 1 proste, M12, 5-biegunowy, gniazdo zgięte, M12, 5-biegunowy, gniazdo PDP67 F 8DI ION Typ PDP67 F 8DI ION Opis Moduł szeregowego przyłączenia czujników dla peryferii zdecentralizowanych PNOZmulti 104

105 Pomoc w wyborze Akcesoria kablowe Czujniki Nr katalogowy (wg długości) Przyłącze 2 3 m 5 m 10 m 20 m 30 m otwarty kabel Nr katalogowy (wg długości) Przyłącze 2 3 m 5 m 10 m 20 m 30 m proste, M12, 5-bieg., wtyk zgięte, M12, 5-bieg., wtyk ) dodatkowo wymagany jest adapter, numer katalogowy: Właściwości Złącze wielokrotne PDP67, stopień ochrony IP67, PL e wg PN-EN ISO , SIL CL 3 wg PN-EN/IEC i kat. 4 wg PN-EN Nr katalogowy

106 Pomoc w wyborze Akcesoria kablowe Czujniki Pomoc w wyborze Kable dla PSENopt PSENopt Wybór kabli do przyłączania do dowolnego urządzenia analizującego PSENopt PSENopt PSEN op cable M12-4sf PSEN op cable M12-5af Typ Opis Właściwości PSEN op cable M12-4sf Kabel dla kurtyny optycznej typu 2 i optycznej bariery bezpieczeństwa do podłączenia do dowolnego PSEN op cable M12-4af urządzenia analizującego PSEN op cable M12-5sf Kabel dla kurtyny optycznej typ 2 do przyłączenia do dowolnego urządzenia analizującego PSEN op cable M12-5af PSEN op cable M12-4sf shielded PSEN op cable M12-4af shielded PSEN op cable M12-8sf shielded PSEN op cable M12-8af shielded Kabel ekranowany dla kurtyny optycznej typ 4 do przyłączenia do dowolnego urządzenia analizującego Przyłącze 1 nieekranowany, prosty, M12, 4-bieg, gniazdo ekranowany, zgięty, M12, 4-bieg, gniazdo nieekranowany, prosty, M12, 5-bieg, gniazdo ekranowany, zgięty, M12, 5-bieg, gniazdo ekranowany, zgięty, M12, 4-bieg, gniazdo ekranowany, zgięty, M12, 4-bieg, gniazdo ekranowany, zgięty, M12, 8-bieg, gniazdo ekranowany, zgięty, M12, 8-bieg, gniazdo PSENopt kabel do podłączenia do PDP67 F 8DI ION/PSS67 PSS67/PDP67 cable M12-5sf Typ Opis Właściwości PSS67/PDP67 cable M12-5sf M12-5sm 1) PSS67/PDP67 cable M12-5af M12-5am 1) Kabel do podłączania do PDP67 F 8DI ION/ PSS67 z adapterem 1) Przyłącze 1 prosty, M12, 5-biegunowy, gniazdo zgięty, M12, 5-biegunowy, gniazdo PDP67 F 8DI ION Typ PDP67 F 8DI ION Opis Moduł szeregowego przyłączenia czujników dla peryferii zdecentralizowanych PNOZmulti PSENopt Wybór akcesoriów do kaskadowanych kurtyn optycznych PSEN op connector M12-5f PSEN op cable M12-4sf Typ Opis Właściwości PSEN op connector M12-5f PSEN op cable axial M12-5sf shielded PSEN op cable M12-4sf shielded PSEN op cableset M12-4sf shielded Gniazda sprzęgowe M12, dla urządzenia master kaskady w trybie standalone Kabel do kaskadowania Kabel dla mutingul Kabel Y do T-Muting Przyłącze 1 M12, 5-bieg., gniazdo ekranowany, zgięty, M12, 5-bieg, gniazdo ekranowany, zgięty, M12, 4-bieg, gniazdo ekranowany, zgięty, M12, 4-bieg, gniazdo 106

107 Pomoc w wyborze Akcesoria kablowe Czujniki Nr katalogowy (wg długości) Przyłącze 2 3 m 5 m 10 m 20 m 30 m 50 m otwarty kabel Nr katalogowy (wg długości) Przyłącze 2 2 m 3 m 5 m 10 m 20 m 30 m proste, M12, 5-bieg., wtyk zgięte, M12, 5-bieg., wtyk ) dodatkowo wymagany jest adapter, numer katalogowy: Właściwości Złącze wielokrotne PDP67, stopień ochrony IP67, PL e wg PN-EN ISO , SIL CL 3 wg PN-EN/IEC i kat. 4 wg PN-EN Nr katalogowy Nr katalogowy (wg długości) Przyłącze 2 0,5 m 0,75 m 1 m ekranowany, zgięty, M12, 5-bieg, gniazdo ekranowany, zgięty, M12, 4-bieg, gniazdo 2 przyłącza: ekranowany, zgięty, M12, 4-bieg, gniazdo

108 Pomoc w wyborze Akcesoria kablowe Czujniki Pomoc w wyborze Akcesoria kablowe dla czu Czujniki PSEN Wybór akcesoriów konfekcjonowanych wtyków i gniazd PSENcode PSENmag PSENmag PSEN/PDP67 M12-8sf screw terminals PSEN/PDP67 M12-8sm screw terminals Typ Opis Właściwości PSS67 M12 connector M12-5sf PSS67 M12 connector M12-5sm PSS67 M12 connector M12-5af PSS67 M12 connector M12-5am PSEN/PDP67 M12-8sf screw terminals PSEN/PDP67 M12-8sm screw terminals Gniazdo przyłączeniowe Wtyk przyłączeniowy Gniazdo przyłączeniowe Wtyk przyłączeniowy Gniazdo przyłączeniowe Wtyk przyłączeniowy Przyłącze 1 proste, M12, gniazdo proste, M12, wtyk zgięte, M12, gniazdo zgięte, M12, wtyk proste, M12, gniazdo proste, M12, wtyk 108

109 Pomoc w wyborze Akcesoria kablowe Czujniki jników PSEN Przyłącze 2 Nr katalogowy Zacisk śrubowy nadaje się do 5-żyłowego kabla, maks. 0,75 mm ² Zacisk śrubowy nadaje się do 8-żyłowego kabla, maks. 0,5 mm ²

110 Pomoc w wyborze Akcesoria dla czujników Pomoc w wyborze PSENrope, PSENmech, PSEN Akcesoria PSENrope PSEN rs pulley flex PSEN rs spring Opis Typ Blokowy krążek linowy PSEN rs pulley flex Lina do wyłącznika linkowego PSEN rs rope d3/d4 Rolka zwrotna PSEN rs pulley 75 Sprężyna naciągowa PSEN rs spring Właściwości Sztuk Nr katalogowy obrotowy Średnica liny: 3 mm Średnica płaszcza: 4 mm Płaszcz PVC, czerwony 1 50 m m ø 75 mm Stal, maks. siła sprężyny do napinania liny 175 N N Akcesoria PSENmech PSEN screw Opis Typ Śruba jednostronna do mocowania elementu uruchamiającego PSEN screw M4x16 PSEN screw M5x20 Właściwości Sztuk Nr katalogowy Stal nierdzewna Kontrukcja umożliwia tylko montaż (nie ma możliwości odkręcenia) M4, 16 mm Nadaje się do PSEN me1x/1as i PSEN me4 M5, 20 mm nadaje się do PSEN me1x/1ar, PSEN me2 i PSEN me Akcesoria PSENcode PSEN screw Opis Typ Śruba jednostronna do mocowania elementu uruchamiającego PSEN screw M5x10 PSEN screw M5x20 Właściwości Sztuk Nr katalogowy Stal nierdzewna Kontrukcja umożliwia tylko montaż (nie ma możliwości odkręcenia) M5, 10 mm Nadaje się do PSEN cs1.x i PSEN cs2.x M5, 20 mm Nadaje się do PSEN cs1.x i PSEN cs2.x

111 Pomoc w wyborze Akcesoria dla czujników code, PSENhinge, PSENslock oraz PSENsgate Akcesoria PSENhinge Opis Typ Puste zawiasy PSEN hs1 hinge Zestaw wymienny PSEN hs kit1 Właściwości Sztuk Nr katalogowy Stal nierdzewna Do nowego ustawiania punku przełączania PSEN hs1 hinge Akcesoria PSENslock PSEN screw PSEN sl restart interlock Opis Typ Śruba jednostronna do mocowania elementu uruchamiającego PSEN screw M5x20 Właściwości Sztuk Nr katalogowy Stal nierdzewna Kontrukcja umożliwia tylko montaż (nie ma możliwości odkręcenia) M5, 20 mm Nadaje się do PSEN sl-x Kątownik montażowy na czujniki PSEN sl bracket sliding door do drzwi przesuwnych PSEN sl bracket swing door do drzwi uchylnych Blokada przed ponownym rozruchem PSEN sl restart interlock (padlock) Mechaniczny moduł dodatkowy do zamontowania do PSEN sl-0.5 lub PSEN sl-1.0 Umożliwia zawieszenie do dwóch kłódek lub karabinków, aby zapobiec zamknięciu drzwi a tym samym uruchomieniu maszyny Akcesoria PSENsgate PSEN sg1 auxiliary release pin PSEN sg1 color covers (pushbutton) Opis Typ Odblokowanie awaryjne gałka PSEN sg1 escape release pin Odblokowanie awaryjne trzpień PSEN sg1 auxiliary release pin Pokrywa PSEN sg1 cover Kolorowe elementy obsługowe PSEN sg1 color covers (pushbutton) Właściwości Sztuk Nr katalogowy Kabel przyłączeniowy 200 m PSEN cable 200m-8x0,25mm 2 111

112 Pomoc w wyborze Akcesoria dla czujników Pomoc w wyborze Akcesoria PSENopt Akcesoria PSENopt Ochrona ciała, dłoni i palców PSEN op Protective Column-060/1 PSEN op Protective Base/1 Opis Typ Kolumna ochronna Właściwości Wysokość Nr katalogowy PSEN op Protective Column-060/1 Kolumna ochronna ze stałą płytą 450 mm 1) PSEN op Protective Column-090/1 podstawy do ochrony przed uderzeniami, kolizjami i wibracjami 750 mm 1) PSEN op Protective Column-120/1 Możliwość integracji kurtyn optycznych lub mm 1) PSEN op Protective Column-165/1 zwierciadeł mm 1) PSEN op Protective Column-190/1 Opcjonalne rozszerzenie płytą główną PSEN op Protective Base/ mm 1) Płyta podstawy PSEN op Protective Base/1 Mocowanie słupków PSEN op Protective Bracket-4/1 PSEN op Protective Bracket-6/1 Płyta podstawy osadzona na sprężynach do amortyzacji kolizji Kątownik do mocowania kurtyny optycznej na słupku do 105 cm Kątownik do mocowania kurtyny optycznej w słupku od 120 cm PSEN op Protective Bracket Mirror/1 Mocowanie zwierciadła na słupku ) Wysokość pola ochronnego kurtyny optycznej do maks. PSEN op Mirror-060/1 Opis Typ Kolumna ochronna włącznie ze zwierciadłem Właściwości Długość Nr katalogowy Kolumna ochronna ze stałą płytą podstawy do ochrony przed uderzeniami, kolizjami i wibracjami Opcjonalne rozszerzenie płytą główną PSEN op Protective Base/1 PSEN op Protective Column 2-050/1 Włącznie z 2 zwierciadłami do ochrony ciała 500 mm PSEN op Protective Column 3-080/1 Włącznie z 3 zwierciadłami do ochrony ciała 800 mm PSEN op Protective Column 4-090/1 Włącznie z 4 zwierciadłami do ochrony ciała 900 mm PSEN op Protective Column 4-120/1 Włącznie z 4 zwierciadłami do ochrony ciała mm Zwierciadło 2) PSEN op Mirror-015/1 Zwierciadło 150 mm 2) PSEN op Mirror-060/1 Zwierciadło 600 mm 2) PSEN op Mirror-090/1 Zwierciadło 900 mm 2) PSEN op Mirror-120/1 Zwierciadło mm 2) PSEN op Mirror-165/1 Zwierciadło mm 2) PSEN op Mirror-190/1 Zwierciadło mm 2) Uchwyt PSEN op Mirror Bracket Kit/1 Uchwyt do montażu samodzielnego (możliwa regulacja kątownika wokół osi pionowej) ) Długość zwierciadła musi być min. 100 mm większa niż wysokość pola ochronnego kurtyny optycznej. 112

113 Pomoc w wyborze Akcesoria dla czujników Akcesoria PSENopt ochrona ciała, dłoni i palców PSEN op67-69k-060/1 PSEN op Lens Shield-015/1 Opis Typ Właściwości Długość Nr katalogowy Obudowa ochronna/ip 67/69K (tuba akrylowa) 1) dla kurtyny optycznej /1 (nowa generacja) PSEN op67-69k-015/1 Ochrona dłoni i palców 150 mm PSEN op67-69k-030/1 Ochrona dłoni i palców 300 mm PSEN op67-69k-045/1 Ochrona dłoni i palców 450 mm PSEN op67-69k-060/1 Ochrona dłoni i palców 600 mm PSEN op67-69k-075/1 Ochrona dłoni i palców 750 mm PSEN op67-69k-090/1 Ochrona dłoni i palców 900 mm PSEN op67-69k-105/1 Ochrona dłoni i palców mm PSEN op67-69k-120/1 Ochrona dłoni i palców mm PSEN op67-69k-135/1 Ochrona dłoni i palców mm PSEN op67-69k-150/1 Ochrona dłoni i palców mm PSEN op67-69k-165/1 Ochrona dłoni i palców mm PSEN op67-69k-180/1 Ochrona dłoni i palców mm Obudowa ochronna/ip 67/69K (tuba akrylowa) 1) dla kurtyn optycznych PSEN op67-69k Ochrona ciała 500 mm PSEN op67-69k Ochrona ciała 800 mm PSEN op67-69k Ochrona ciała 900 mm PSEN op67-69k Ochrona ciała mm Ochrona czołowa/szybka ochronna kurtyny optycznej /1 (nowa generacja) PSEN op Lens Shield-015/1 Ochrona dłoni i palców 150 mm PSEN op Lens Shield-030/1 Ochrona dłoni i palców 300 mm PSEN op Lens Shield-045/1 Ochrona dłoni i palców 450 mm PSEN op Lens Shield-060/1 Ochrona dłoni i palców 600 mm PSEN op Lens Shield-075/1 Ochrona dłoni i palców 750 mm PSEN op Lens Shield-090/1 Ochrona dłoni i palców 900 mm PSEN op Lens Shield-105/1 Ochrona dłoni i palców mm PSEN op Lens Shield-120/1 Ochrona dłoni i palców mm PSEN op Lens Shield-135/1 Ochrona dłoni i palców mm PSEN op Lens Shield-150/1 Ochrona dłoni i palców mm PSEN op Lens Shield-165/1 Ochrona dłoni i palców mm PSEN op Lens Shield-180/1 Ochrona dłoni i palców mm Ochrona czołowa/szybka ochronna kurtyny optycznej PSEN op Lens Shield Ochrona ciała 500 mm PSEN op Lens Shield Ochrona ciała 800 mm PSEN op Lens Shield Ochrona ciała 900 mm PSEN op Lens Shield Ochrona ciała mm ) Zastosowanie: po jednej kurtynie optycznej na obudowę ochronną 113

114 Pomoc w wyborze Akcesoria dla czujników Pomoc w wyborze Akcesoria PSENopt Akcesoria PSENopt ochrona ciała, dłoni i palców PSEN op bracket turnable (kit) PSEN op Testpiece Opis Typ uchwyt montażowy Właściwości Sztuk Nr katalogowy PSEN op Bracket Nadaje się do czujników muting PSEN op Bracket kit PSEN op Bracket kit adjustable PSEN op Bracket kit antivibration PSEN op bracket turnable (kit) Drążki testowe Nadaje się do wszystkich PSENopt oprócz PSEN op2h Profil: 30 x Możliwość regulacji Profil: 30 x Odporne na wstrząsy Profil: 30 x Przeznaczony dla PSEN op /1, możliwość przekręcenia i regulacji Profil: 30 x Do regularnego sprawdzania działania ) ) PSEN op Testpiece F 14mm Ochrona palców, ø 14 mm PSEN op Testpiece H 30mm Ochrona dłoni, ø Pomoc przy ustawianiu Laser pointer for PSEN 4/2 Klasa lasera 2 wg PN-EN ) zawarty w zakresie dostawy PSENopt 2) zawarty w zakresie dostawy PSEN op /1 Laser pointer for PSEN 4/2 114

115 Pomoc w wyborze Akcesoria dla czujników Akcesoria PSENopt optyczne bariery bezpieczeństwa Opis Typ Zwierciadło PSEN 2S/4S mirror uchwyt montażowy PSEN 2S/4S bracket Właściwości Sztuk Nr katalogowy Nadaje się do barier optycznych PSEN op2s/4s Nadaje się do barier optycznych PSEN op2s/4s Akcesoria PSENopt muting PIT si 1.1 Opis Typ Lampka sygnalizacyjna dla trybu Muting PIT si 1.1 PIT si 1.2 PIT si 2.1 Właściwości Sztuk Nr katalogowy Zasięg: 0,1 3 m Stopień ochrony: IP65 Napięcie zasilania: 24 V DC Brak monitorowania wg PN-EN/IEC Wraz z żarówką, kątownikiem montażowym i 2 śrubami Monitorowanie wg PN-EN/IEC i VDE wyjścia półprzewodnikowe do monitorowania działania żarnika Dopuszczenie TÜV Monitorowanie wg PN-EN/IEC i VDE Dopuszczenie TÜV Wraz z LED, kątownikiem montażowym i 2 śrubami Żywotność do godzin

116 Pomoc w wyborze Akcesoria dla czujników Pomoc w wyborze Akcesoria PSENopt, PSENvip Akcesoria PSENopt muting PSEN op1.1 Opis Typ Czujniki mutingu PSEN op1.2 Emitter M12 PSEN op1.1 Receiver pnp no/nc M12 PSEN op1.3 Reflex pnp no/nc M12 PSEN op Reflector PSEN op1.4 L-Reflex PSEN op1.5 L-Reflector PSEN op1.6 T-Reflex PSEN op1.7 T-Reflector Właściwości Sztuk Nr katalogowy Wyjście: PNP, N/O i N/C Napięcie zasilania: V DC Przyłącze: wtyk, M12, 4-biegunowy Nadajnik: Nadaje się do PSEN op4, PSEN op2b Zasięg: 0 20 m Odbiornik: Nadaje się do PSEN op4, PSEN op2b Zasięg: 0 20 m Reflex: Nadaje się do PSEN op2b, PSEN op4, PSEN opsb Z reflektorem pryzmowym Zasięg: 0,1 6 m Reflektor: Nadaje się do PSEN op2b, PSEN op4, PSEN opsb Z reflektorem pryzmowym Zasięg: 0,1 6 m Reflex: nadaje się do konfiguracji L przy PSEN op4b-s-x-xxx Reflektor: nadaje się do konfiguracji L przy PSEN op4b-s-x-xxx Reflex: nadaje się do konfiguracji T przy PSEN op4b-s-x-xxx Reflektor: nadaje się do konfiguracji T przy PSEN op4b-s-x-xxx

117 Pomoc w wyborze Akcesoria dla czujników i SafetyEYE Akcesoria PSENvip Opis Typ Płyta adaptera PSENvip MB Właściwości Sztuk Nr katalogowy Do mocowania PSENvip AP do dowolnego uchwytu, z rowkiem PSENvip MS Ramię mocujące PSENvip MS Płyty regulacyjne PSENvip AP Szablony regulacyjne PSENvip AT mag Ramiona mocujące (zestaw) do montażu Do nadajników i odbiorników PSENvip ) Z magnesem do ustawiania PSENvip podczas pierwszej instalacji ) PSENvip AT mag PSENvip AT mech Do mechanicznego montażu w uchwycie narzędziowym podczas pierwszej instalacji Próbka PSENvip TP Do regularnego sprawdzania działania, ochrona palców ) 1) znajduje się w dostawie PSENvip (Set) PSENvip TP Akcesoria SafetyEYE PSEN se PA 250 C-Fast Karte Opis Typ Ramię przegubowe PSEN se PA 250 Uchwyt montażowy PSEN se AU AM2 Rear Mount Karta CompactFlash C-Fast Karte Śrubowy łącznik wtykowy Właściwości Sztuk Nr katalogowy Do montażu jednostki czujnika ) Nadaje się do płyty montażowej jednostki analizującej (generacja 2) Wymiary (wys. x szer. x gł.): 250 x 30 x 55 mm ) 3) 4) Do zapisywania projektów, pojemność 4 GB Wtykane zaciski przykręcane (1 komplet) PSS ZKL dla PSS ETH-2 SE ) PSS ZKL dla PSS SB ETH-2 SE ) zawarte w zestawie SafetyEYE Starter 3) 2 karty zawarte w zestawie SafetyEYE Starter 4) 2 karty zawarte w dostawie przy zamówieniu analizatora 117

118 Pomoc w wyborze Akcesoria dla czujników Pomoc w wyborze Akcesoria SafetyEYE Akcesoria SafetyEYE PSEN se Cable FO2C PSEN se SM 10/ PSEN se RM 10 Opis Typ Kable do przesyłu danych i zasilania napięciem PSEN se Cable FO2C Kable do przesyłu danych i zasilania napięciem PSEN se Cable FO2C UL Przewód podłączeniowy Ethernet PSEN se Cable ETH Patch Znaczniki instalacyjne Właściwości Sztuk Nr katalogowy Do przyłączenia jednostki czujnika do jednostki analizującej: Światłowód do danych, przewodu miedziane do zasilania napięciem 12V 1 15 m m ) 50 m m Jak PSEN se Cable FO2C z dopuszczeniem UL 1 15 m m m m Do podłączania jednostki analizującej do programowalnego systemu sterującego lub komputera konfiguracyjnego, ekranowany Zależnie od odstępu pomiędzy czujnikami a poziomem użytkownika 1 1 m ) 5 m ) PSEN se SM m ) SafetyEYE Configurator PSEN se SM m ) Znaczniki referencyjne Zależnie od odstępu pomiędzy czujnikami a poziomem użytkownika PSEN se RM m ) PIT si3.1 PSEN se RM m ) Oprogramowanie SafetyEYE Configurator Base License SafetyEYE Configurator CD SafetyEYE Configurator CD + Handbook SafetyEYE Configurator Copy License Jednostka sygnalizatora świetlnego PIT si3.1 indicator light unit Próbka PSEN se TO Body 140 Licencja podstawowa na SafetyEYE Assistant i Configurator Płyta CD z oprogramowaniem konfiguracyjnym SafetyEYE Assistant i Configurator Płyta CD z oprogramowaniem konfiguracyjnym SafetyEYE Assistant i Configurator i dokumentacja SafetyEYE Licencja na kopiowanie SafetyEYE Assistant i Configurator Czerwony, żółty, zielony Napięcie zasilania: 24 V DC Do regularnej kontroli działania, ochrona ciała, ø 140 mm B D 3) K ) ) 1) 1 kabel znajduje się w zestawie Starter SafetyEYE (generacja 2) 2) 2 kabel znajduje się w zestawie Starter SafetyEYE (generacja 2) 3) zawarte w zestawie SafetyEYE Starter 118

119 Indeks haseł Indeks haseł PSEN A Akcesoria 96 ATEX 24, 27, 29, 30, 33 B Bariery i kurtyny optyczne 9, 11, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 96, 107, 115 Blanking 52, 53, 54, 55, 59, 61, 62, 63, 65, 67, 69 Blokada 8, 18, 19, 20, 22, 38, 42, 43, 45, 46, 48 Blokada procesowa 42, 43, 44 C Certyfikacja CE 7 Czujnik obrotów 16, 17 Czujnik wartości absolutnych 16, 17 D Diagnostyka 7, 13, 25, 34, 35, 45, 49, 53, 70, 77, 95 F Fazy cyklu życia maszyny 7, 120 I IP6K9K 19, 25, 31, 80, 81, 85 IP67 15, 19, 25, 31, 37, 40, 41, 70, 99, 101, 103, 105, 107 K Kaskadowanie 52, 53, 54, 55, 59, 61, 62, 63, 64, 65, 67, 68, 69, 95, 107 Kategoria bezpieczeństwa 24, 25, 38, 44, 48, 49 Kodowany wyłącznik bezpieczeństwa 9, 18, 19, 30, 31, 34, 35, 36, 37, 38 Koncepcja bezpieczeństwa 6, 120 M Magnetyczny wyłącznik bezpieczeństwa 9, 18, 19, 24, 25, 26, 27, 28, 29 Mechaniczny wyłącznik bezpieczeństwa 9, 18, 19, 20, 21, 22, 23, 38 Moduły zdecentralizowane PDP67 95 Monitoring drzwi bezpieczeństwa 20, 38, 42, 44, 45, 48 Monitoring pomieszczeń 9, 76 Monitorowanie położenia 22, 24, 26, 28, 30, 32, 41, 43, 46, 50 Monitorowanie pozycji 8, 11, 13, 18, 24, 30, 35, 37, 96 Muting 52, 53, 54, 55, 56, 58, 59, 61, 63, 65, 67, 69, 70, 74, 107, 114, 115, 116 O Ocena ryzyka 6, 120 Ochrona przed manipulacją 8, 9, 18, 19, 24, 25, 26, 30, 31, 38, 39, 40, 43, 44, 45, 77, 88, 89, 93 Odblokowanie awaryjne 38, 39, 43, 48, 50, 111 OSSD 32, 34, 35, 36, 37, 70 P PDP20 26, 28, 94, 95 PITenable 92, 93 PITestop 80, 82, 83, 84, 85, 86, 87 PITjog 90, 91 PITmode 88, 89 PN-EN , 20, 24, 42 PN-EN , 75 PN-EN , 24, 26, 28, 30, 41, 46, 50 PN-EN/IEC /-2 52, 53, 54, 57, 58, 60, 62, 64, 66, 68, 70, 75 PN-EN/IEC , 58, 60, 62, 64, 66, 68, 71, 75, 79 PN-EN/IEC , 13, 15, 22, 26, 28, 32, 38, 41, 43, 46, 50, 53, 56, 58, 60, 62, 64, 66, 68, 80, 86, 89, 95, 99, 101, 103, 105, 107 PN-EN ISO PN-EN ISO , 13, 15, 22, 26, 28, 32, 38, 41, 43, 46, 50, 53, 56, 58, 60, 62, 64, 66, 68, 86, 89, 95, 99, 101, 103, 105, 107 PNOZmulti 25, 35, 56, 73, 87, 88, 89, 90, 93, 94, 95, 97, 101, 103, 105, 107 PNOZmulti Mini 35, 45, 49, 87, 88, 94, 95 PNOZsigma 13, 15, 21, 31, 39, 41, 55, 94, 95, 103 Połączenie szeregowe 12, 13, 24, 27, 29, 30, 31, 32, 33, 43, 44, 46, 50, 87, 95, 98, 99, 102, 103 Pomiar kąta zgięcia 72, 75 Prasy 17, 52, 72, 73 Prasy krawędziowe 9, 72, 73 Programowalny system sterujący 56, 70, 77, 78, 88, 90, 118 Przełącznik trybów pracy 88, 89 Przycisk standardowy 21 Przycisk zezwalający 43, 90, 92, 93 PSENbolt 9, 18, 19, 38, 39 PSENcable 13, 25, 31, 35, 39, 41, 45, 55, 73, 96, 99, 103, 105 PSENcode 8, 9, 12, 13, 18, 19, 24, 30, 31, 32, 34, 35, 36, 37, 38, 39, 43, 46, 48, 50, 94, 95, 96, 98, 99, 100, 101, 108, 110, 111 PSENenco 16, 17 PSENhinge 18, 19, 40, 41, 94, 97, 104, 105, 111 PSENini 9, 12, 13, 31, 32, 46, 48, 50, 94, 96, 98, 99, 100, 101 PSENmag 9, 18, 19, 26, 27, 28, 29, 94, 95, 97, 102, 108 PSENmech 18, 19, 21, 22, 23, 38, 94, 97, 100, 101, 110, 111 PSENopt 9, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 95, 97, 106, 107, 113, 114, 115, 116, 117 PSENopt SB 52, 70, 71 PSENrope 97, 100, 101, 110, 111 PSENsgate 9, 12, 31, 32, 42, 43, 46, 48, 49, 50, 111 PSENslock 9, 12, 13, 31, 32, 42, 43, 44, 45, 46, 48, 50, 94, 95, 96, 98, 99, 100, 101, 111 PSENvip 9, 72, 73, 74, 75, 117 PSS 56, 70, 77, 88, 89, 90, 93, 95, 103 PSS , 16, 17, 74, 75, 88, 89, 90, 93, 94 PSS WIN-PRO 70 R Rozdzielacze pasywne 46, 94, 95, 99 S SafetyBUS p 52, 53, 70, 79 SafetyEYE 9, 76, 77, 78, 79, 117, 118 Sterowanie napędem krzywki 16, 17 System kamer 9, 11, 76, 77, 78, 79, 96 System magistrali 52, 70 T Technologia push in 81 Technologia RFID 8, 24, 30, 37, 39, 44, 48, 89 Trójwymiarowe 9, 76, 77 U Unikat, w pełni zakodowane 18, 30, 33, 43, 44, 47, 48, 51 Uruchamiane ręcznie urządzenie zgłoszeniowe 90, 91, 92 Usługi serwisowe 7, 120 W Wariant podstawowy 72, 73, 74, 75 Wydajne warianty 72, 74, 75 Wydajność energetyczna 45, 49 Wyjścia półprzewodnikowe 30, 44, 48, 52, 53, 54, 56, 58, 60, 62, 64, 66, 68, 87, 115 Wyłączenie awaryjne 9, 14, 15, 43, 48, 49, 51, 76, 80, 81, 82, 83, 84, 85, 86, 87 Wymagania odnośnie bezpieczeństwa 8, 12, 18, 21, 41, 45 Wymagania odnośnie higieny 24, 25, 31 Z Zakodowane w pełni 30, 33, 44, 47 Zasada klucz-zamek 24, 30 Zasuwy bezpieczeństwa 9, 19, 38, 39 Zawiasowy wyłącznik bezpieczeństwa 9, 19, 40,
