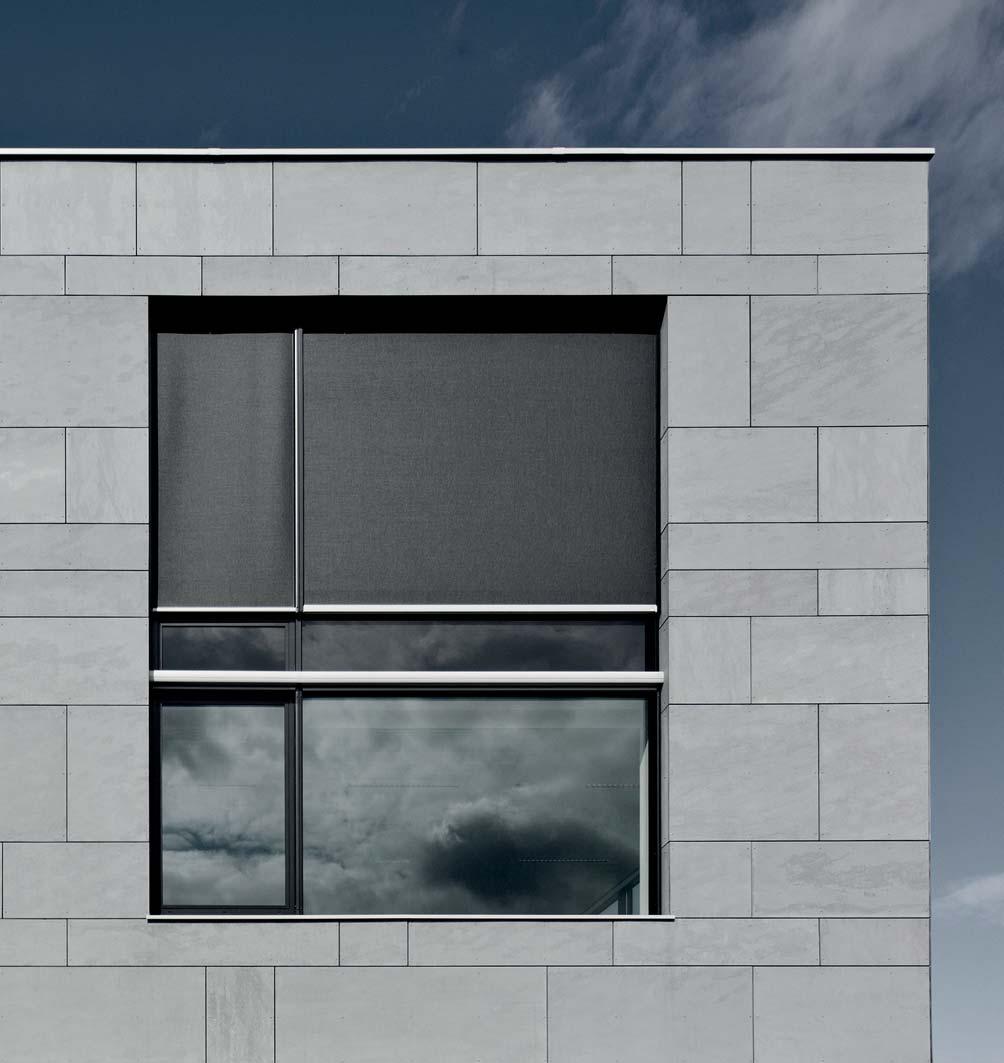

1 Naturalny matowy wygląd płyty EQUITONE [tectiva] fascynuje subtelną grą efektów światła i cienia, podkreślając piękno i niepowtarzalność każdej fasady. Każdy panel barwiony w masie nadaje elewacji surowy, lecz atrakcyjny wygląd. Subtelne niuanse kolorystyczne potęgują efekt naturalności. KARTA PRODUKTU

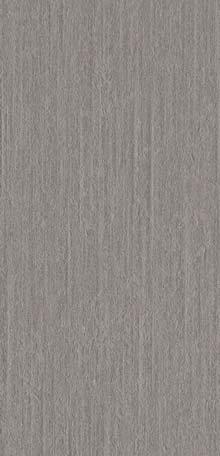

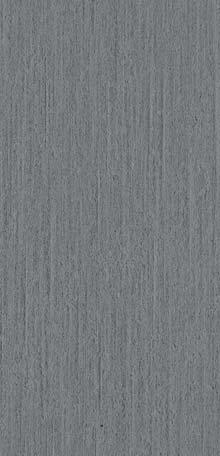

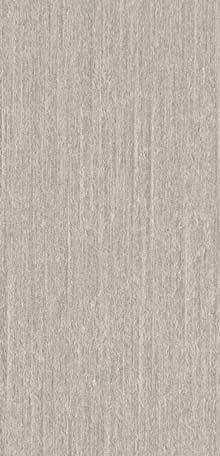

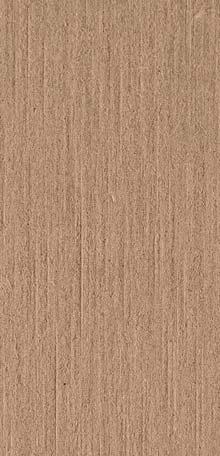

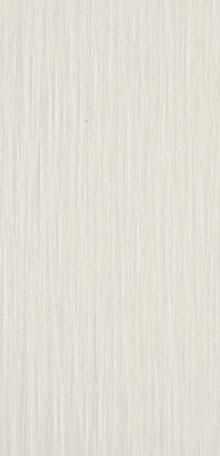

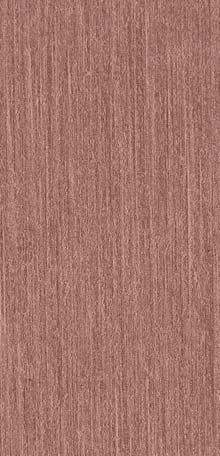

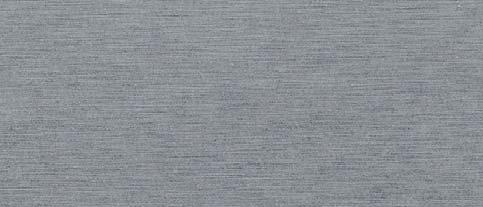

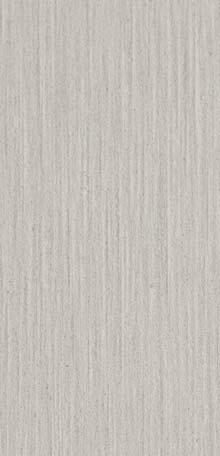

2 TE90 TE15 TE00 TE20 TE10 TE30 TE60 TE40 1/6 CREATON Polska sp. z o.o. EQUITONE [tectiva]

3 Informacje o produkcie 1 1. Skład produktu Płyty EQUITONE [tectiva] składają się z następujących składników: cement portlandzki wyselekcjonowane spoiwa mineralne, dzięki którym otrzymujemy gładką powierzchnię organiczne włókna wzmacniające pigmenty mineralne domieszki 2. Metoda produkcji Płyty EQUITONE [tectiva] są produkowane maszyną Hatschek a, autoklawowane i podwójnie sprasowane. Dzięki zastosowaniu hydrofobizacji wierzchnia oraz spodnia strona płyty jest wodoodporna. 3. Wymiary i tolerancje Grubość Możliwe systemy montażu 8 mm Wkręty, nity, klejenie, TERGO + Format produkcyjny z krawędziami fabrycznymi Format użytkowy 3070 x 1240 mm 3050 x 1220 mm 2520 x 1240 mm 2500 x 1220 mm Płytom o formacie fabrycznym należy przed zastosowaniem ze wszystkich stron przyciąć krawędzie. Tolerancje (zgodnie z PN-EN 12467): Format produkcyjny z krawędziami fabrycznymi Format użytkowy Grubość +/- 0,5 mm +/- 0,5 mm Długość i szerokość +/- 5,0 mm +/- 3,0 mm Prostokątność 2,0 mm/m 1,0 mm/m 1 Niniejsze informacje o produkcie zastępują wszystkie poprzednie wydania. CREATON Polska sp. z o.o. zastrzega sobie prawo do nanoszenia poprawek do niniejszych informacji bez uprzedniego powiadomienia. Czytelnicy powinni zawsze upewnić się, że korzystają z najnowszej wersji niniejszego dokumentu. 2/6 CREATON Polska sp. z o.o. EQUITONE [tectiva]

4 Waga (loco fabryka): Grubość Waga 1240 x 2520 mm 1240 x 3070 mm 8 mm 14,9 kg/m 2 46,5 kg/płytę 56,7 kg/płytę Grubości, rozmiary i typy płyt różniące się od tych dostępnych standardowo na stanie, są dostępne w ramach zamówień ilości minimalnych. Więcej informacji w firmie CREATON Polska sp. z o.o. 4. Kolorystyka Płyty EQUITONE [tectiva] są płytami barwionymi w masie. Możliwe są niewielkie różnice kolorystyczne wynikające z kierunku ułożenia płyty, kąta patrzenia oraz wilgotności. Z upływem czasu kolor staje się odrobinę jaśniejszy. Charakterystyczne są naturalne przebarwienia, nieregularna powierzchnia oraz delikatne rowki, białe plamy i inne wtrącenia. Dostępna kolorystyka płyt jest przedstawiona w najnowszej tabeli kolorów firmy CREATON Polska sp. z o.o. Kolory przedstawione w tabeli kolorów mogą się nieznacznie różnić od kolorów rzeczywistych. Zaleca się aby wybór ostatecznej kolorystyki płyt był dokonany w oparciu o próbki płyt. Istnieje możliwość zamówienia kolorów specjalnych. Ze względu na mogące się pojawić niewielkie różnice kolorystyczne zalecamy składać jedno zamówienia na cały obiekt. Tolerancje kolorystyczne są mierzone zgodnie z uproszczonym modelem CIELAB, w którym jedynie jasność koloru jest mierzona. Odchylenie kolorystyczne wynosi: ΔL* = ±2, Właściwości techniczne Wartości średnie zgodnie ze zharmonizowaną normą PN-EN Włóknocementowe płyty płaskie. Charakterystyka wyrobu i metody badań. Badania zgodnie z Systemem Zarządzania Jakością ISO Gęstość stan suchy PN-EN ,58 g/cm 3 Wytrzymałość na zginanie PN-EN ,0 N/mm 2 // PN-EN ,0 N/mm 2 Moduł sprężystości PN-EN > N/mm 2 // PN-EN > N/mm 2 Rozciąganie przy wilgotności 0 100% 1,60 mm/m Porowatość 0 100% < 25 % Klasyfikacja Trwałość PN-EN Kategoria A Wytrzymałość PN-EN Klasa 4 Odporność ogniowa PN-EN A2-s1-d0 3/6 CREATON Polska sp. z o.o. EQUITONE [tectiva]

5 Badania typu Nieprzepuszczalność wody PN-EN Ok Odporność na ciepłą wodę PN-EN Ok Odporność na kąpiel suszenie PN-EN Ok Odporność na zamrażanie rozmrażanie PN-EN Ok Współczynnik rozszerzalności temperaturowej < 0,01 mm/mk Współczynnik przewodzenia ciepła 0,390 W/mK 6. Zalety Jeśli postępuje się zgodnie z instrukcjami dotyczącymi zastosowania i montażu płyt z włóknocementu EQUITONE, posiadają one następujące właściwości: bezpieczeństwo pożarowe (brak niebezpieczeństwa zapłonu lub rozprzestrzeniania się ognia) izolacja akustyczna odporność na skrajne temperatury wodoszczelność (nie stosować w przypadku zastosowań zewnętrznych na dachach lub pochyłych powierzchniach) odporność na wiele organizmów żywych (grzyby, bakterie, owady, szkodniki itd.) odporność na wiele chemikaliów przyjazne dla środowiska, brak szkodliwych emisji gazu Dodatkowo płyta EQUITONE [tectiva] posiada następujące cechy szczególne: mocna i twarda płyta gładka estetyczna powierzchnia z naturalnymi przebarwieniami naturalny, czysty kolor 7. Zastosowanie 2 Płyty EQUITONE [tectiva] mogą być zastosowane w następujących rozwiązaniach: Elewacje: zewnętrzna okładzina ścienna Wewnętrzna okładzina stropów, podusfitki 8. Dane o zastosowaniu!! Zarówno piłowanie jak i wiercenie musi mieć miejsce w suchym otoczeniu. W przypadku zastosowań dekoracyjnych, opiłki i wióry muszą zostać natychmiast usunięte z płyty przy pomocy miękkiej ściereczki z mikrofibry. Nieusunięte opiłki i wióry mogą pozostawić trwałe plamy. Podczas obróbki mechanicznej płyt powinno być użyte odpowiednie urządzenie pochłaniające pył. Jeśli emisja pyłu jest ograniczona, zaleca się użycie maski przeciwpyłowej (zgodnie z EN 149). 2 Każde inne zastosowanie płyt EQUITONE nieopisane w Karcie produktu wymaga akceptacji ze strony firmy CREATON Polska sp. z o.o. Za zastosowanie płyt EQUITONE niezgodnie z przedstawionym w niniejszym dokumencie oraz Aprobatą Techniczną ITB firma CREATON Polska sp. z o.o. nie ponosi odpowiedzialności. 4/6 CREATON Polska sp. z o.o. EQUITONE [tectiva]

6 Cięcie / piłowanie: Podczas cięcia / piłowania płyta musi być podparta w taki sposób, aby nie zwisała. Płyta musi być podparta stabilnie i nie wibrować. Płyta musi być wolna od naprężeń oraz wibracji w celu zapewnienia cięcia dobrej jakości. Cięcie w niepoprawny sposób może doprowadzić do rozwarstwienia płyty na krawędzi. Piła stacjonarna, wolnoobrotowa, o brzeszczocie z zębami z węglików spiekanych lub szybkoobrotowa, z diamentowym brzeszczotem, bez zębów. Piła tarczowa manualna (z prowadnicą), wolnoobrotowa, o brzeszczocie z zębami z węglików spiekanych lub szybkoobrotowa, z diamentowym brzeszczotem, bez zębów Krawędzie po piłowaniu muszą być wygładzone papierem ściernym (P80). Wiercienie: Płyta powinna być podparta wokół wierconego otworu (np. drewnianą powierzchnią). Otwory pod nity lub wkręty należy wykonywać specjalnym wiertłem ze stali hartowanej do włóknocementu. Elementy montażowe: W zależności od zastosowania można wykorzystać następujące elementy montażowe (więcej informacji patrz: instrukcje dotyczące zastosowania): Klej: musi być używany zgodnie ze wskazówkami dotyczącymi zastosowania oraz warunkami gwarancji dostawcy kleju. Wkręty: mogą być użyte tylko po wcześniejszym nawierceniu otworów Nity: mogą być użyte tylko po wcześniejszym nawierceniu otworów Uszczelniacze: Zaleca się używanie tylko neutralnych zestawów. Nieneutralne silikony i kauczuk polisiarczkowi mogą powodować plamy. 9. Transport i składowanie Płyty są pakowane na palety. W czasie transportu powinny być przykryte brezentem impregnowanym. Płyty muszą być przechowywane w pozycji poziomej, ułożone na płaskiej powierzchni. Płyty muszą zawsze być odpowiednio podparte tak, aby uniknąć obwisania. Płyty muszą być przechowywane w suchym, wietrzonym miejscu. Jeśli są one przechowywane na zewnątrz, muszą być zawsze chronione przed deszczem przez brezent impregnowany lub folię. Jeśli płyty zawilgną w trakcie pakowania, całe opakowanie powinno zostać usunięte i ustawione w sposób umożliwiający całkowite wyschnięcie. Zaleca się, aby płyty mogły zaaklimatyzować się w przestrzeni, w której mają być wykorzystane. Płyta musi być podnoszona ze stosu przez dwie osoby, a następnie przenoszona w pozycji pionowej. 10. Aspekty zdrowotne i bezpieczeństwo Podczas obróbki płyt może unosić się pył, co może podrażnić drogi oddechowe i oczy. Ponadto długotrwałe narażenie na wdychanie pyłu może prowadzić do chorób płuc i zwiększać ryzyko zachorowalności na raka płuc. Odpowiednie usuwanie 5/6 CREATON Polska sp. z o.o. EQUITONE [tectiva]

7 pyłu lub właściwa wentylacja powinny być zapewnione w zależności od tego, w jakim pomieszczeniu przeprowadzane są prace lub jakiego sprzętu się używa. 11. Utrzymanie i czyszczenie W przypadku niewielkich zabrudzeń zmywać detergentem domowym lub miękkim roztworem mydlanym, spłukiwać czystą wodą. 12. Gwarancja Gwarancja oraz warunki gwarancji są dostępne na żądanie w firmie CREATON Polska sp. z o.o. 13. Dane handlowe Ceny, terminy dostaw, teren dostaw: jak wskazuje dostawca. 14. Opisy specyfikacji Opisy specyfikacji dostępne w firmie CREATON Polska sp. z o.o. 6/6 CREATON Polska sp. z o.o. EQUITONE [tectiva]
