1 Załącznik nr d SIWZ SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Dtycząca zakresu zamówienia : Infrastruktura teleinfrmatyczna (back-ffice) Zakup i instalacja urządzeń sieciwych pasywnych

2 1 NORMY Pdstawą d pracwania zagadnień związanych z kablwaniem strukturalnym są bwiązujące nrmy eurpejskie i międzynardwe, dtyczące wymagań gólnych raz specyficznych dla śrdwiska biurweg: ISO/IEC11801:2002/Am2: Infrmatin technlgy - Generic cabling fr custmer premises PN-EN :2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 1: Wymagania gólne PN-EN :2008/A1:2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 2: Budynki biurwe; Ddatkwe nrmy eurpejskie związane z planwaniem (prjektwaniem) kablwania, pwłane w prjekcie: PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 1- Specyfikacja i zapewnienie jakści; PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 2 - Planwanie i wyknawstw instalacji wewnątrz budynków; PN-EN :2005 Technika infrmatyczna. Instalacja kablwania Część 3 Planwanie i wyknawstw instalacji na zewnątrz budynków; Pzstałe nrmy pwłane w prjekcie: PN-EN 50346:2004/A2:2010 Technika infrmatyczna. Instalacja kablwania - Badanie zainstalwaneg kablwania; IEC , IEC , IEC , IEC , IEC , IEC Nrmy międzynardwe związane z palnścią pwłki kabla. 2 ROZWIĄZANIA SZCZEGÓŁOWE Ilść i lkalizację stanwisk rbczych, przyjęt na pdstawie aktualnej dla daty wyknywania dkumentacji wytycznych Szpitala zwaneg dalej UŜytkwnikiem i prjektu aranŝacji wnętrz. W przypadku zmiany tej kncepcji, stateczna i precyzyjna lkalizacja gniazd lgicznych pwinna być ustalna między UŜytkwnikiem, a Wyknawcą w trakcie realizacji; Wszystkie elementy pasywne składające się na kablwanie strukturalne pzime i szkieletwe raz telefniczne, muszą być trwale znaczne nazwą lub znakiem firmwym, teg sameg prducenta kablwania i pchdzić z jednlitej ferty reprezentującej kmpletny system w takim zakresie, aby zstały spełnine warunki niezbędne d uzyskania bezpłatneg certyfikatu gwarancyjneg w/w prducenta; Aby zagwarantwać UŜytkwnikwi najwyŝszą jakść w zakresie prjektwaneg rzwiązania i kmpnentów, prducent ferwaneg systemu kablwania strukturalneg (miedzianeg) musi spełniać najwyŝsze wymagania jakściwe ptwierdzne następującymi prgramami i certyfikatami Six Sigma (status Belt), Premium Verificatin Prgram (PVP GHMT) raz ISO 9001; 2

3 Maksymalna długść kabla instalacyjneg (d punktu dystrybucyjneg d gniazda kńcweg) nie mŝe przekrczyć 90 metrów; W knfiguracji pierwtnej d uruchmienia systemu, naleŝy zapewnić minimalne mŝliwści transmisyjne Kat.7 / Klasa E A, przy wykrzystaniu wymiennych uniwersalnych wkładek ekranwanych kat.7.. System dcelw ma psiadać ptwierdzną wydajnść Klasy F A (wymagane certyfikaty niezaleŝnych labratriów), natmiast jeg budwa ma pzwalać na sknfigurwanie płączeń d pracy z innymi wydajnściami, kreślnymi przez Nrmy i UŜytkwnika; Zgdnie z ustaleniami z UŜytkwnikiem, prjekt wymaga zastswania kabla pzimeg wyŝszej niŝ pisana wydajnści dcelwej, celem zapewnienia UŜytkwnikwi zapasu transmisyjneg dla nwych usług i standardów transmisyjnych; Okablwanie pzime ma być prwadzne pdwójnie ekranwanym kablem typu S/FTP (PiMF) paśmie przenszenia minimum 1200 MHz w słnie trudnpalnej typu LSFRZH (40 minut dprnści na działanie gnia); Kabel naleŝy zakńczyć trwale na ekranwanym złączu typu 110, zarabianym metdą narzędziwą. Ekranwane złącze ma zapewnić kntakt ekranu kaŝdej pary kabla, a budwa zewnętrzna autmatyczny 360 O kntakt z ekranem gólnym wszystkich par transmisyjnych; Wymaga się, aby gniazda teleinfrmatyczne (stanwiące trwały element zakńczenia kabla) psiadały wydajnść c najmniej 25% większą d wymagań transmisyjnych dcelwej aplikacji, pisanej w prjekcie, d której mŝe zstać wykrzystany system transmisyjny; Punkt kńcwy PEL (punkt elektryczn lgiczny) party zstał na uniwersalnym ekranwanym gnieździe teleinfrmatycznym 2GHz (z mŝliwścią wymiany interfejsu kńcweg w pstaci wkładki, bez zmian w trwałym zakńczeniu kabla na złączu 110). Gniazda lgiczne naleŝy mntwać pdtynkw w uchwycie d sprzętu Msaic (45x45); Aby zagwarantwać pwtarzalne parametry minimum kategrii 7 raz ptwierdzić zgdnść parametrów transmisyjnych prpnwanych mdułów gniazd z bwiązującymi nrmami prducent ma psiadać certyfikaty wystawine przez niezaleŝne labratrium testwe, (np. DELTA, GHMT, ETL), dtyczące zgdnści kmpnentwej z nrmą ISO/IEC AMD2 dla Kategrii 7 Aby zagwarantwać spełnienie wymagań transmisyjnych dcelwej aplikacji Klasy F A, prducent ma psiadać certyfikaty niezaleŝneg labratrium, ptwierdzające pzytywne parametry dla w/w wydajnści, uwzględniające badania systemu kablwania przy wykrzystaniu, c najmniej dwóch róŝnych rdzajów interfejsów zgdnych z Kategrią 7 A. W przypadku dkumentów wystawinych przez inne niŝ wskazane akredytwane labratria certyfikujące, wymagane jest psiadanie przez tą instytucję akredytację typu AC (lub równwaŝnej) jednstki nadrzędnej w danym kraju (np. w Plsce jednstka nadrzędna t Plskie Centrum Akredytacji działające pd nadzrem Ministerstwa Gspdarki). 3

4 System ma spełniać zasadę twartści, tzn. ma pzwalać na rzbudwę ilści gniazd (interfejsów) kńcwych bez kniecznści dkładania kabla i pnwnej terminacji kabla na złączu raz bez ptrzeby wymiany lub ddawania paneli krswych i płyt człwych gniazd uŝytkwnika; Budwa systemu ma gwarantwać mŝliwść zmiany interfejsu pprzez zastswanie dwlneg rdzaju złącza (np. RJ45, RS-485, złącze typu F CATV 862MHz i inne), który mŝe być wymieniany wielkrtnie w dwlnym czasie uŝytkwania, celem udstępnienia nwych lub innych mŝliwści transmisyjnych (nawet takich, które nie są bjęte nrmalizacją w zakresie kablwania strukturalneg), zgdnie z Ŝyczeniem UŜytkwnika i jeg ptrzebami w tym zakresie. System ma pzwalać na zmianę wydajnści (kategrii, klasy kablwania) na dpwiednią (zarówn w górę jak i w dół), jedynie pprzez zmianę wkładek kńcwych bez zmian kabla transmisyjneg i bez zmian w jeg stałym zakńczeniu; System kablwania miedzianeg ma mieć mŝliwść realizacji transmisji wielkanałwej (kilka aplikacji na tym samym kablu) przez wymianę wkładki zakńczeniwej, np.2xrj45, 3xRJ45, 4xRJ45; Zmiana interfejsu nie mŝe pwdwać zmiany stałeg zakńczenia kabla i jeg rzszycia, a ma być realizwana np. przez zamianę wkładki wymiennej p bydwu strnach łącza; Zmiana wkładki wymiennej samdzielnie przez UŜytkwnika nie mŝe pwdwać utraty gwarancji prducenta, jeśli zstała na udzielna Prjekt przewiduje dstarczenie na etapie realizacji zadania ddatkwych wkładek wymiennych d przyszłeg wykrzystania (zmiana interfejsów, rzbudwa ilści gniazd); ilść i rdzaj wkładek kreśln w zestawieniu materiałwym dłącznym d prjektu; Wszystkie panele krswe, wieszaki, rganizatry ze względów estetycznych muszą być w jednlitym klrze, RAL 9005; 3 INSTALACJA TELETECHNICZNA (OPIS TECHNOLOGII) NaleŜy zapewnić w punktach dystrybucyjnych zapas kabli d płączeń szkieletwych długści minimum 3 wyskści szafy. Zapas naleŝy zrganizwać w szafie lub bk, mcując g na stelaŝu zapasu kabla. Okablwanie światłwdwe łączące punkty dystrybucyjne (sieć szkieletwa, kablwanie pinwe) jest zrealizwane kablem światłwdwym jednmdwymi (12 i 24 włóknwy kabel światłwdwy w słnie trudnpalnej typu ULSZH z włóknami jedndmwymi rdzeniu 50/125µm i 9/125µm). Aby zapewnić mŝliwść przesyłania nie tylk aktualnie stswanych prtkłów transmisyjnych, ale równieŝ długi kres działania sieci z dpwiednim zapasem pasma przenszenia jak medium transmisyjne naleŝy zastswać kabel światłwdwy jednmdwy 9/125µm z włóknami kategrii OM3/OS2, zalecanymi d transmisji 10-gigabitwych. Zastswane przełącznice (panele krswe) dla części światłwdwej zaprjektwan z interfejsem LC w knfiguracji wtyk-adapter-wtyk. Okablwanie światłwdwe ma psiadać wydajnść klasy OF 300 wg. PN-EN :2011; 4

5 Okablwanie systemu światłwdweg w szafach dystrybucyjnych ma być zrealizwane w parciu adapter LC duplex OM3/OS2 w knfiguracji wtyk-adapterwtyk,; Adaptery światłwdwe LC mają psiadać ceramiczny element dpaswujący; Okablwanie szkieletwe zaprjektwane zstał w parciu kabel jednmdwy uniwersalny 24x9/125/250µm, luźna tuba, Ŝel, GRP, samnśny; Uniwersalny panel krswy d płączeń szkieletwych ma mieć knstrukcję kątwą i zapewnić zamntwanie 4 ddzielnych mdułów zatrzaskwych ze złączami światłwdwymi LC-Duplex OM3/OS2 raz gniazdami RJ45 kat.7 (zakńczenie maksymalnie dla 96 włókien i 24 kabli symetrycznych) z mŝliwścią wprwadzenia, c najmniej 8 kabli światłwdwych / 24 kabli symetrycznych; Okablwanie szkieletwe miedziane (pmiędzy szafami) zaprjektwane zstał w parciu kabel typu S/FTP (PiMF) paśmie przenszenia 1200 MHz w słnie trudnpalnej typu LSFRZH (40 minut dprnści na działanie gnia) i zakńczny na uniwersalnych panelach kątwych wypsaŝnych w kasety/mduły zatrzaskwe z mdułami gniazd RJ45 kat.7; Prwadzenie kablwania pzimeg. Zadaniem instalacji teleinfrmatycznej jest zapewnienie transmisji danych, głsu i brazów (862MHz) lub kmbinacji tych sygnałów przez twarte kablwanie strukturalne, wyknane w wersji ekranwanej. Otwarte kablwanie wymaga takiej knstrukcji elementów pasywnych kablwania, która zapewnia róŝne mŝliwści wielkrtneg wprwadzania zmian reknfiguracyjnych, zmian wydajnści kablwania, a nawet rzbudów ilści kanałów transmisyjnych pprzez zastswanie wymiennych wkładek (z róŝnymi interfejsami). Wkładki wymienne mgą być zmieniane samdzielnie przez UŜytkwnika, gdy tylk zajdzie taka ptrzeba. Dcelw system kablwy ma psiadać mŝliwść siągnięcia parametrów Klasy F A (mają być dstępne elementy płączeniwe i certyfikaty ptwierdzające taką wydajnść), natmiast jeg budwa ma pzwalać na sknfigurwanie płączeń d pracy z innymi wydajnściami, kreślnymi przez Nrmy i UŜytkwnika w mmencie uruchmienia instalacji naleŝy zamntwać we wszystkich trach transmisyjnych wkładki wymienne z interfejsem 1xRJ45 Kat7. Ze względu na warunki budwy i status budynku kablwanie pzime zstanie rzprwadzne: 1. w krytarzach, w nw prjektwanych kanałach kablwych siatkwych w przestrzeni sufitu pdwieszaneg; 2. w pmieszczeniach, d punktu lgiczneg pdtynkw lub na kanałach kablwych siatkwych w przestrzeni sufitu pdwieszaneg (serwerwnia). NaleŜy stswać kable w pwłkach trudnpalnych LSFRZH (ang. Lw Smke Fire Retardant Zer Halgen), tzn. testwany w pełnym gniu przy pdtrzymaniu transmisji przez min. 40min. Przy prwadzeniu tras kablwych zachwać bezpieczne dległści d innych instalacji. 5

6 Rysunek 1 : Przekrój kabla S/FTP (PiMF) 1200MHz W przypadku traktów, gdzie kable sieci teleinfrmatycznej i zasilającej biegną razem i równlegle d siebie naleŝy zachwać dległść (rzdział) między instalacjami (szczególnie zasilającą i lgiczną), c najmniej 10mm (w przypadku głównych ciągów kablwych) lub stswać metalwe przegrdy raz c najmniej 2mm dla gniazd kńcwych. Wielkść separacji dla trasy kablwej jest bliczna dla przypadku kabli S/FTP tłumieniu sprzęŝenia nie grszym niŝ 80dB. Zakłada się w przypadku głównych ciągów kablwych, Ŝe ilść bwdów elektrycznych 230V 50Hz max 16A nie będzie większa niŝ 15. Prwadzenie kablwania pinweg. Trasy kablwe pinwe naleŝy zbudwać z elementów trwałych (drabinek) pzwalających na zamcwanie kabli raz zachwanie dpwiednich prmieni gięcia wiązek kablwych na zakrętach. Rzmiary (pjemnść) kanałów kablwych dbran w zaleŝnści d maksymalnej liczby kabli prjektwanych w danym miejscu instalacji przy uwzględnieniu c najmniej 20% wlnej przestrzeni na ptrzeby ewentualnej rzbudwy systemu. Zajętść światła kanałów kablwych przez kable bliczn w miejscach zakrętów dla maksymalnej znaminwej średnicy kabla - przy całkwitym wypełnieniu światła kanału kablami na zakręcie, kanał będzie wówczas na prstym dcinku wypełniny w 40%. Przy realizacji tras kablwych pd ptrzeby kablwania naleŝy wziąć pd uwagę wymagania nrmy PN-EN :2010/A1:2011 dtyczące równległeg prwadzenia róŝnych instalacji w budynku, m.in. instalacji zasilającej i zapewnić zachwując dpwiednie dległści pmiędzy kablwaniem przy jednczesnym uwzględnieniu materiału, z któreg zbudwane są kanały kablwe. NaleŜy stswać elastyczne paski instalacyjne typu VELCRO. Przy wytyczaniu trasy dla kabli lgicznych uwzględnin knstrukcję budynku raz bezklizyjnść z innymi instalacjami i urządzeniami; trasa przebiega wzdłuŝ linii prstych równległych i prstpadłych d ścian i strpów zmieniając swój kierunek tylk w zaleŝnści d ptrzeb (tynki, rzgałęzienia, pdejścia d urządzeń), trasa przebiegu jest przy tym łatw dstępna d knserwacji i remntów, a jej wytyczanie uwzględnia miejsca mcwania knstrukcji wsprczych instalacji. Trasa kablwa zstała uwzględnina pd względem knstrukcji w części elektrycznej. NaleŜy przestrzegać utrzymania jednakwych wyskści zamcwania wsprników i dległści między punktami pdparcia. 6

7 Przy układaniu kabli miedzianych naleŝy stswać się d dpwiednich zaleceń prducenta (tj. prmienia gięcia, siły wciągania, itp.) Kable naleŝy mcwać na drabinkach kablwych średni c 30cm, w przypadku długich tras pinwych zaleca się równieŝ wykrzystanie stelaŝu zapasu kabla instalacyjneg średni c 350cm (kilka zwjów kabla) w celu eliminacji napręŝeń występujących w kablach układanych pinw. NaleŜy wystrzegać się nadmierneg ściskania kabli paskami, deptania p kablach ułŝnych na pdłdze raz załamywania kabli na elementach knstrukcji kanałów kablwych. Przy dwijaniu kabla z bębna bądź wyciąganiu kabla z pudełka, nie naleŝy przekraczać maksymalnej siły ciągnięcia raz zwracać uwagę na t, by na kablu nie twrzyły się węzły ani supły. Przyjęty gólnie prmień gięcia pdczas instalacji wynsi 4-krtnść średnicy zewnętrznej kabla, natmiast p instalacji naleŝy zapewnić prmień równy minimum 8-krtnści średnicy zewnętrznej instalwaneg kabla. Jeśli wykrzystuje się trasę kablwą przechdzącą przez granicę strefy pŝarwej, światł jej twru naleŝy zamknąć dpwiednią masą uszczelniającą, charakteryzującą się właściwściami nie grszymi niŝ granica strefy, zgdnie z przepisami p.pŝ. i przymcwać w miejscu jej instalacji przywieszkę z pełną infrmacją tak zbudwanej granicy strefy. Punkty elektryczn lgiczne PEL gniazda kńcwe. Punkt kńcwy PEL party zstał na uniwersalnym ekranwanym gnieździe teleinfrmatycznym 2GHz (z mŝliwścią wymiany interfejsu kńcweg w pstaci wkładki, bez zmian w trwałym zakńczeniu kabla na złączu) w uchwycie d sprzętu Msaic (45x45) mntaŝ pdtynkwy. Uniwersalne ekranwane złącze 8-pzycyjne 2GHz zstał zaprjektwane d współpracy z drutem miedzianym średnicy 0,50-0,65mm (24-22 AWG), będącym elementem kabla 4-parweg pdwójnie ekranwaneg PiMF - S/FTP lub F/FTP impedancji falwej 100 Ω. Prces zarabiania kabla na złączu krawędziwym wymaga zastswania: - narzędzia uderzeniweg 110 (ustawienie Lw Impact); - uchwytu mntaŝweg złącza krawędziweg; - pcjnalnie narzędzia U d twierania tylnej pkrywy budwy metalizwanej raz wzrnika długści i rzmieszczenia par kabla. Gniazd ma być zgdne ze standardem uchwytu sprzętu elektrinstalacyjneg typu Msaic (45x45mm). Zawiera zacisk zapewniający ptymalne mcwanie kabla i kntakt ekranu. 7

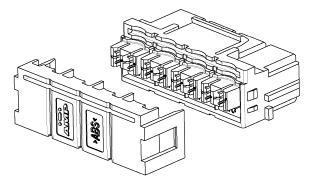

8 Rysunek 2 : Uniwersalne ekranwane gniazd teleinfrmatyczne 2GHz Rysunek 3 : Uniwersalne ekranwane 8-pzycyjne złącze 2GHz Gniazd ma być mntwane pdtynkw w puszkach pdtynkwych szeregwych, średnicy 60mm / głębkich z wkrętami. Widk Punktu kńcweg pkazan na rysunkach pniŝej. 8

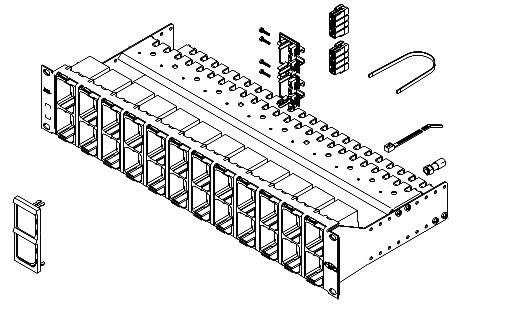

9 Rysunek 4 : Knfiguracja Punktu Lgiczneg (sieć lgiczna). Punkty Dystrybucyjne zakńczenia płączeń strukturalnych. Panel krswy uniwersalny 2 GHz. Panele uniwersalne 2GHz w szafie dystrybucyjnej naleŝy wykrzystać d płączenia z punktami kńcwymi PEL. Rysunek 5 : Ekranwany panel krswy uniwersalny 24 prt 2GHz, HD Panele uniwersalne 2GHz pwinny psiadać zintegrwane prwadnice na kable raz dpwiednią ilść prtów wypsaŝnych w uniwersalne ekranwane złącza mdularne umieszczne w zamkniętej, ekranwanej budwie (szczelna elektrmagnetycznie klatka Faraday a). Dzięki takiej knstrukcji w uniwersalnym złączu mdularnym mŝna umieścić dwlne wymienne wkładki, dpwiedniej wydajnści (kategrii kablwania) i z dpwiednim interfejsem kńcwym. 9

10 Panel krswy kątwy systemu mdularneg zamknięteg. Okablwanie szkieletwe miedziane i światłwdwe raz kablwanie strukturalne pzime d punktów dstępwych AP, naleŝy zakńczyć na kątwym ekranwanym panelu krswym mdularnym wyskści mntaŝwej 1U psiadającym mduły RJ45 i LC mntwane indywidualne (pjedyncz) na płycie człwej panela, c zapewnia zwartą knstrukcję, łatwy mntaŝ, terminwanie kabli raz uniwersalne rzszycie kabla w sekwencji T568A lub T568B. Panel nie mŝe wystawać przed stelaŝ mntaŝwy. Panel ma być wypsaŝny w regulwany i zdejmwany tylny wsprnik w celu łatweg układania kabli wypsaŝny w zatrzaskwy rganizatr. Panel ma zawierać zacisk uziemiający, raz ddatkw musi być wypsaŝny w mechanizm zapewniający autmatyczne uziemienie kaŝdeg metalweg mdułu gniazda, bez kniecznści wyknywania ddatkwych prac. Panel ddatkw naleŝy wypsaŝyć w przednie wieszaki p bydwu strnach, c wymusza naturalny kierunek wyprwadzenia kabli przyłączeniwych na bki szafy. Rysunek 6 : Ekranwany panel krswy niezaładwany na 24 mduły Rysunek 7 : Miedziany 6xRJ45 SL, Mduły zatrzaskwe Panele mają być wypsaŝne w mduły gniazd RJ45 Kat.6 A identyczne jak w gniazdach kńcwych punktów dstępwych AP. Mduły gniazd RJ45 i wymagania pisan wcześniej. Kable instalacyjne, zakańczane na panelu, naleŝy w celu zapewnienia ptymalneg prwadzenia wesprzeć na prwadnicy kabli, zawierającej 4 zatrzaskwe pkrywy-uchwyty, dpaswane d przekrjów mntwanych kabli. 10

11 4 PROJEKT INSTALACJI OPIS SZCZEGÓŁOWY Rysunek 8 : Plan sytuacyjny rzmieszczenia Budynków (Pawilnów) Rysunek 9 : Schemat płączeń pmiędzy budynkami 11

12 Zestawienie ilściwe wymaganych urządzeń pasywnych Zakup urządzeń sieciwych pasywnych Szafa krswnicza 6U szt. 10 Szafa krswnicza 12U szt. 2 Szafa stjąca rack 42U szt. 1 Okablwanie światłwdwe jednmdwe mb 200 Okablwanie miedziane kabel S/FTP mb 3575 Gniazda kńcwe ekranwane, uchwyt Msaic 45, RAL9010, kpl. 57 Elementy szafy dystrybucyjnej PPD (-1) Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej PPD (0) Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej PPD (1) Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej PPD (2) Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej PPD (3) Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej PPD (4) Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej GPD Pawiln 4 kpl. 1 Elementy szafy dystrybucyjnej GPD Pawiln 3 kpl. 1 Elementy szafy dystrybucyjnej GPD Pawiln 7 kpl. 1 Elementy szafy dystrybucyjnej PPD Pawiln 1 kpl. 1 Uwaga : Szczegółwy wykaz elementów pszczególnych szaf dystrybucyjnych PPD i GPD znajduje się pniŝej w pracwaniu. Pawiln 4 wytyczne dtyczące instalacji Zakres prac : - wyknać Główny Punkt Dystrybucyjny GPD zaplanwany d instalacji na pierwszym piętrze w prjektwanej strukturze szkieletwej sieci w pawilnie nr 4 w pmieszczeniu serwerwni, - d Punktu GPD dprwadzić prjektwaną sieć szkieletwa światłwdwą, - rzbudwa Pśrednich Punktów Dystrybucyjnych PPD (-1, 0, 1, 2, 3, 4) zainstalwanych na kaŝdym piętrze w istniejącej strukturze szkieletwej sieci w pawilnie nr 4, - utwrzyć płączenia strukturalne pzime kablem miedzianym S/FTP pmiędzy pszczególnymi PPD a prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) na kaŝdym piętrze (5 pięter) wg załącznych schematów rzmieszczenia AP, - utwrzyć płączenia strukturalne pzime d gniazd kńcwych PEL (Punktów Elektryczn Lgicznych) w pmieszczeniach bjętych planwanymi pracami budwlanymi ( wg załączneg schematu płączeń PEL gniazd kńcwych dla pawilnu 4 parter i piętr). Instalacja sieci kablwania strukturalneg i szkieletweg w budynku bejmuje jeden Główny Punkt Dystrybucyjny zwany dalej GPD i sześć Pśrednich Punktów Dystrybucyjnych (kaŝde piętr -1 niski parter, 0 parter, 1 piętr, 2 piętr, 3 piętr, 4 piętr) zwane dalej PPD (nr piętra). GPD zstał umiejscwiny na pierwszym piętrze w pmieszczeniu Serwerwni. GPD twrzy jedna szafa dystrybucyjna 42U x1000mm wraz z wypsaŝeniem. Istniejące PPD (pjedyncza szafa 6U) mają zstać zastąpine nwymi 12

13 szafami krswniczymi 6U (ze zdejmwanymi bcznymi drzwiami) zainstalwanymi parami bk siebie (za wyjątkiem PPD-1). O ile zapasy kabli skrętkwych w istniejących wiszących szafach pśrednich punktów dystrybucyjnych umŝliwią przełŝenie istniejących paneli RJ-45 szafy wiszące naleŝy zdemntwać, prjektwane nwe szafy wiszące naleŝy zainstalwać w miejscu becnych szaf wiszących, a całe istniejące wypsaŝenie wraz z kablami (za wyjątkiem urządzeń aktywnych) naleŝy przenieść d dwóch szaf 6U. WypsaŜenie pary szaf 6U ma zstać tak dbrane, aby umŝliwić łatwą i czytelną knfigurację płączeń sieciwych za pmcą patchcrdów. Pmiędzy PPD i GPD naleŝy utwrzyć płączenia szkieletwe światłwdwe w frmie płączenia gwiazdweg. W celu zapewnienia ciągłści płączenia pmiędzy GPD a pszczególnymi PPD naleŝy ddatkw wyknać szkieletwe płączenia kablem miedzianym S/FTP pmiędzy pszczególnymi PPD (płączenie szeregwe). Płączenie światłwdwe pmiędzy Pawilnem nr 8 a Pawilnem nr 4, zakńczne w PPD (-1) przedłuŝyć d GPD. Pmiędzy PPD a pszczególnymi prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) naleŝy utwrzyć płączenia strukturalne kablem miedzianym S/FTP prwadząc instalacje w kanałach kablwych lub na drabinkach kablwych w części bjętej budwą sufitów pdwieszanych. Zasilanie AP naleŝy pprwadzić z pszczególnych PPD wykrzystując urządzenie aktywne z pcją zasilania PE. Punkty elektryczn lgiczne PEL mają zstać rzmieszczne na parterze i 1 piętrze budynku wg wskazówek UŜytkwnika schemat rzmieszczenia PEL (Rysunek 10 : Schemat rzmieszczenia gniazd kńcwych PEL na parterze pawilnu 4, Rysunek 11 : Schemat rzmieszczenia gniazd kńcwych PEL na 1 piętrze pawilnu 4 - serwerwnia). PniŜsze pracwanie zawiera pis punktów lgicznych, natmiast punkty elektryczne zstały zamieszczne w pracwaniach PROJEKT BUDOWLANY - INSTALACJE ELEKTRYCZNE raz PROJEKT ARANśACJI WNĘTRZA HOLU GŁÓWNEGO W PAWILONIE NR 4. Obydwa pracwania są ze pwiązane i stanwią spójne pracwania dnśnie wskazanych przez Inwestra punktów elektryczn lgicznych PEL. 13

14 Rysunek 10 : Schemat rzmieszczenia gniazd kńcwych PEL na parterze pawilnu 4 14

15 Rysunek 11 : Schemat rzmieszczenia gniazd kńcwych PEL na 1 piętrze pawilnu 4 - serwerwnia 15

16 Rysunek 12 : Rzmieszczenie AP na niskim parterze w pawilnie 4 Rysunek 13 : Rzmieszczenie AP na parterze w pawilnie 4 Rysunek 14 : Rzmieszczenie AP na piętrach (1,2,3,4) w pawilnie 4 Wykaz elementów pasywnych w PPD(-1) : Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 1,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 3,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 2,00 UPS APC Back-UPS ES 550VA szt. 1,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 2,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 2,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 6,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Osłnka spawu 62mm szt. 2,00 16

17 Wykaz elementów pasywnych w PPD(0) : Infrastruktura teleinfrmatyczna j.m. Ilść Panel krswy ACO Ultra ekranwany 24 prt HD, kpl. bez wkładek, 2U (RAL9005) szt. 1,00 Wkładka ekranwana ACO Plus RAL9005 2xRJ45 kat.6a, ISDN(TR)/100BaseT (3645/1236) szt. 4,00 Wkładka ekranwana ACO Plus RAL9005 1xRJ45 kat.6a, T568A szt. 7,00 Wkładka ekranwana ACO Plus RAL9005 ETH+Tel+TV, 2xRJ45 1xzłącze F, CATV (862 MHz), 75/100 Ohm szt. 1,00 Zaślepka gniazda ACO szt. 20,00 Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 1,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 3,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 2,00 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 6U/450 mm szt. 2,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0.5m szt. 1,00 Osłnka spawu 62mm szt. 2,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 2,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 2,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Wykaz elementów pasywnych w PPD(1) : Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 1,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 3,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 2,00 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 6U/450 mm szt. 2,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 2,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 2,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 6,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Wykaz elementów pasywnych w PPD(2) : Osłnka spawu 62mm szt. 2,00 Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 1,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 3,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 2,00 17

18 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 6U/500 mm szt. 2,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 2,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 2,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 6,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Wykaz elementów pasywnych w PPD(3) : Osłnka spawu 62mm szt. 2,00 Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 1,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 3,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 2,00 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 6U/450 mm szt. 2,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 2,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 2,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 6,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Wykaz elementów pasywnych w PPD(4) : Osłnka spawu 62mm szt. 2,00 Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 1,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 3,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 2,00 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 6U/450 mm szt. 2,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 2,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 2,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 6,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Osłnka spawu 62mm szt. 2,00 18

19 Wykaz elementów pasywnych w GPD : Infrastruktura teleinfrmatyczna j.m. Ilść Panel krswy ACO Ultra ekranwany 24 prt HD, kpl. bez wkładek, 2U (RAL9005) szt. 1,00 Wkładka ekranwana ACO Plus RAL9005 2xRJ45 kat.6a, ISDN(TR)/100BaseT (3645/1236) szt. 6,00 Wkładka ekranwana ACO Plus RAL9005 1xRJ45 kat.6a, T568A szt. 7,00 Wkładka ekranwana ACO Plus RAL9005 ETH+Tel+TV, 2xRJ45 1xzłącze F, CATV (862 MHz), 75/100 Ohm szt. 1,00 Zaślepka gniazda ACO szt. 17,00 Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xLC-D OS2 szt. 2,00 Kaseta na 24 spawy 62mm uniwersalna d paneli 19" ( ) szt. 1,00 Organizer kpl. 2,00 Szafa stjąca 19'', 42U 800x1000 mm szt. 1,00 Pigtail LC-PC 9/125um bufr 900µm 2m szt. 16,00 Kabel krswy LC/LC 9/125µm duplex, 1.8mm, 1m szt. 16,00 Zestaw mntaŝwy d paneli Quick Fit (krzyŝaki, paski, uchwyty włókien, tuby elastyczne) kpl. 1,00 Osłnka spawu 62mm szt. 16,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 Pawiln 3 wytyczne dtyczące instalacji Zakres prac : - przebudwa Główneg Punktu Dystrybucyjneg GPD znajdująceg się na parterze w prjektwanej strukturze szkieletwej sieci w pawilnie nr 3 - utwrzyć płączenia strukturalne pzime kablem miedzianym S/FTP pmiędzy GPD a prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) na kaŝdym piętrze (3 piętra) wg załączneg schematu rzmieszczenia AP, Instalacja sieci kablwania strukturalneg w budynku bejmuje jeden Główny Punkt Dystrybucyjny zwany dalej GPD. GPD zstał umiejscwiny na parterze w pmieszczeniu szatni dla pacjentów. GPD twrzy jedna szafa dystrybucyjna 12U 19 wraz z wypsaŝeniem w miejscu becnie funkcjnująceg GPD (szafa 6U). Pmiędzy GPD a pszczególnymi prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) naleŝy utwrzyć płączenia strukturalne kablem miedzianym S/FTP prwadząc instalacje w kanałach kablwych. Zasilanie AP naleŝy pprwadzić z GPD wykrzystując Pwer Injectr-y PE. 19

20 Rysunek 15 : Rzmieszczenie AP na parterze w pawilnie 3 Rysunek 16 : Rzmieszczenie AP na 1 piętrze w pawilnie 3 20

21 Rysunek 17 : Rzmieszczenie AP na 2 piętrze w pawilnie 3 Wykaz elementów pasywnych w GPD : Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 1,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 1,00 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 12U/500 mm szt. 1,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 4,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 21

22 Pawiln 1 wytyczne dtyczące instalacji Zakres prac : - wyknać Pśredni Punkt Dystrybucyjny PPD zaplanwany d instalacji na pierwszym piętrze w istniejącej strukturze szkieletwej sieci w pawilnie nr 1, - wyknać płączenie szkieletwe kablem światłwdwym pmiędzy GPD w pawilnie 0 serwerwnia, a prjektwanym PPD, - utwrzyć płączenia strukturalne pzime kablem miedzianym S/FTP pmiędzy PPD a prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) na piętrze wg załączneg schematu rzmieszczenia AP (Rysunek 18 : Rzmieszczenie AP na 1 piętrze w pawilnie 1), Instalacja sieci kablwania strukturalneg w budynku bejmuje jeden Pśredni Punkt Dystrybucyjny zwany dalej PPD. PPD zstał umiejscwiny na pierwszym piętrze na krytarzu. PPD twrzy jedna szafa dystrybucyjna 12U 19 wraz z wypsaŝeniem. Pmiędzy GPD znajdującym się w pawilnie 0 w pmieszczeniu serwerwi prjektwanym PPD wyknać płączenie szkieletwe światłwdwe. Od PPD d pszczególnych punktów dstępwych sieci WiFi AP (Access Pint) naleŝy utwrzyć płączenia strukturalne pzime kablem miedzianym S/FTP prwadząc instalacje w kanałach kablwych. Zasilanie AP naleŝy pprwadzić z PPD wykrzystując urządzenie aktywne z pcją zasilania PE. Rysunek 18 : Rzmieszczenie AP na 1 piętrze w pawilnie 1 Wykaz elementów pasywnych w PPD : Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 1,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 1,00 UPS APC Back-UPS ES 550VA szt. 1,00 Szafa wisz. 19'', 12U/500 mm szt. 1,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 4,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 22

23 Pawiln 7 wytyczne dtyczące instalacji Zakres prac : - utwrzyć płączenia strukturalne pzime kablem miedzianym S/FTP pmiędzy GPD a prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) wg załączneg schematu rzmieszczenia AP, Instalacja sieci kablwania strukturalneg w budynku bejmuje utwrzenie płączeń strukturalnych miedzianych kablem S/FTP pmiędzy istniejącym GPD znajdującym się na parterze w pmieszczeniu rejestracji a prjektwanymi punktami dstępwymi sieci WiFi AP (Access Pint) wg załączneg schematu rzmieszczenia AP. Zasilanie AP naleŝy pprwadzić z GPD wykrzystując Pwer Injectry PE. Rysunek 19 : Rzmieszczenie AP na parterze w pawilnie 7 23

24 Rysunek 20 : Rzmieszczenie AP na piętrze w pawilnie 7 Wykaz elementów pasywnych w GPD : Infrastruktura teleinfrmatyczna j.m. Ilść Panel Quick-Fit kątwy na 4 mduły Quick-Fit FO,szufladwy,1U,niezaładwany szt. 1,00 Mduł Quick-Fit 6xSL-STP (nie zawiera mdułów) szt. 1,00 Mduł gniazda RJ45 ekranwany XGA AWC, SL, STP/S-STP T568A/B szt. 6,00 Organizer kpl. 1,00 Kabel krswy ekranwany EMT PiMF 600 MHz, RJ45, 0,5m szt. 2,00 Zestaw mntaŝwy (śruba, pdkładka, kszyczek z nakrętką) d sprzętu 19" kpl. 4szt kpl. 2,00 24

25 5 WYMAGANIA GWARANCYJNE Wymagana gwarancja ma być bezpłatną usługą serwiswą ferwaną UŜytkwnikwi kńcwemu (Inwestrwi) przez prducenta kablwania. Ma bejmwać swim zakresem całść systemu kablwania d główneg punktu dystrybucyjneg d gniazda kńcweg wraz z kablami krswymi i przyłączeniwymi, w tym równieŝ kablwanie szkieletwe i pzime, zarówn dla prjektwanej części lgicznej, jak i telefnicznej. NaleŜy zapewnić bjęcie wyknanej instalacji gwarancją systemwą prducenta, gdzie kres gwarancji udzielnej bezpśredni przez prducenta nie mŝe być krótszy niŝ 25 lat (UŜytkwnik wymaga certyfikatu gwarancyjneg prducenta kablwania udzielneg bezpśredni UŜytkwnikwi kńcwemu i stanwiąceg 25-letnie zbwiązanie gwarancyjne prducenta w zakresie dtrzymania parametrów wydajnściwych, jakściwych, funkcjnalnych i uŝytkwych wszystkich elementów ddzielnie i całeg systemu kablwania). 25 letnia gwarancja systemwa prducenta ma bejmwać: - gwarancję materiałwą (Prducent zagwarantuje, Ŝe jeśli w jeg prduktach pdczas dstawy, instalacji bądź 25-letniej eksplatacji wykryte zstaną wady lub usterki fabryczne, t prdukty te zstaną naprawine bądź wymienine); - gwarancję parametrów łącza/kanału (Prducent zagwarantuje, Ŝe łącze stałe bądź kanał transmisyjny zbudwany z jeg kmpnentów przez kres 25 lat będzie charakteryzwał się parametrami transmisyjnymi przewyŝszającymi wymgi stawiane przez nrmę ISO/IEC Am. 1, 2 dla kreślnej klasy wydajnści); - gwarancję aplikacji (Prducent zagwarantuje, Ŝe na jeg systemie kablwania przez kres 25 lat będą pracwały dwlne aplikacje (współczesne i pracwane w przyszłści), które zaprjektwane były (lub będą) dla systemów kablwania w rzumieniu nrmy ISO/IEC Am. 1, 2. Okres gwarancji ma być standardw udzielany przez prducenta kablwania, tzn. na warunkach ficjalnych, gólnie znanych, dstępnych i publikwanych. Tym samym świadczenia specjalnie wydłuŝnych kresach gwarancji wystawine przez prducentów, dstawców, dystrybutrów, pśredników, wyknawców lub innych nie są uznawane za wiarygdne i równwaŝne względem niniejszych wymagań. Okres gwarancji liczny jest d dnia, w którym pdpisan prtkół kńcweg dbiru prac i prducent kablwania wystawił certyfikat gwarancji. W celu zabezpieczenia dstarczenia raz ujawnienia prcedury, jak równieŝ zapznania UŜytkwnika/Inwestra z prawami, bwiązkami i graniczeniami gwarancji, wyknawca ma psiadać umwę zawartą bezpśredni z prducentem kablwania (tj. prducentem wszystkich elementów systemu kablwania) regulującą uprawnienia, prcedurę, warunki i tryb udzielenia gwarancji UŜytkwnikwi przez prducenta kablwania raz zbwiązania kaŝdej ze strn. P wyknaniu instalacji firma wyknawcza pwinna zgłsić wnisek certyfikację systemu kablwania d prducenta. Przykładwy wnisek pwinien zawierać: listę zainstalwanych elementów systemu zakupinych w autryzwanej sieci sprzedaŝy w Plsce, imienną listę pracwników wyknujących instalację (ukńczny kurs 1 i 2 stpnia), wyciąg z dkumentacji pwyknawczej pdpisanej przez pracwnika pełniąceg funkcję nadzrującą (np. Kierwnik Prjektu) z ukńcznym kursem 3 stpnia raz wyniki pmiarów 25
