BUDOWA SZKOLNEGO PLACU ZABAW

Transkrypt

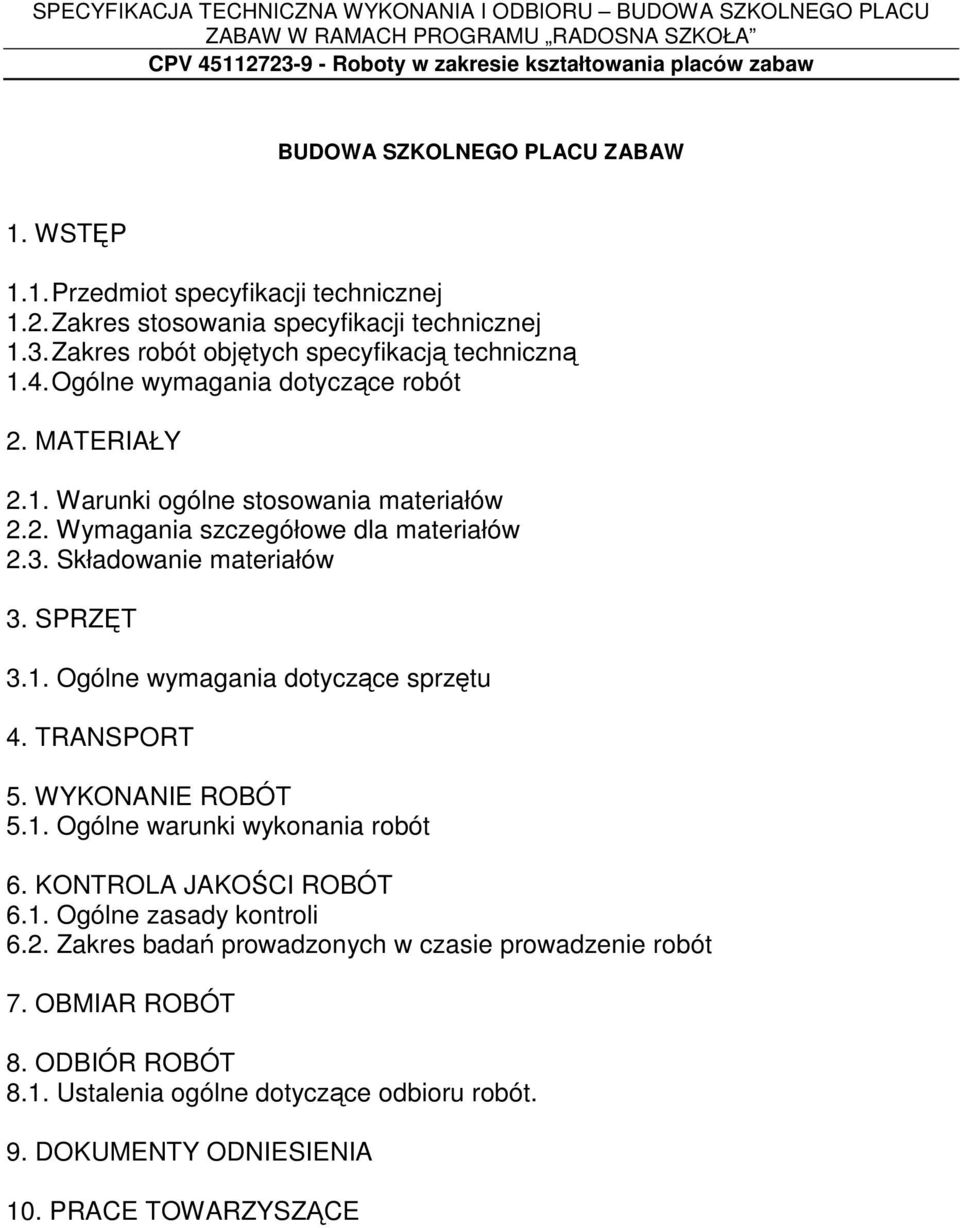

1 BUDOWA SZKOLNEGO PLACU ZABAW 1. WSTĘP 1.1. Przedmiot specyfikacji technicznej 1.2. Zakres stosowania specyfikacji technicznej 1.3. Zakres robót objętych specyfikacją techniczną 1.4. Ogólne wymagania dotyczące robót 2. MATERIAŁY 2.1. Warunki ogólne stosowania materiałów 2.2. Wymagania szczegółowe dla materiałów 2.3. Składowanie materiałów 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli 6.2. Zakres badań prowadzonych w czasie prowadzenie robót 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 8.1. Ustalenia ogólne dotyczące odbioru robót. 9. DOKUMENTY ODNIESIENIA 10. PRACE TOWARZYSZĄCE

2 1. WSTĘP 1.1. Przedmiot specyfikacji technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót polegających na wykonaniu budowa szkolnego placu zabaw w ramach programu Radosna szkoła w Szkole Podstawowej nr 113 w Łodzi ul. Unicka 6 dz. nr 317/4, oraz Zakres stosowania specyfikacji technicznej Specyfikacja techniczna zawiera informacje oraz wymagania wspólne dotyczące wykonania i odbioru robót, które zostaną zrealizowane w ramach zadania budowa szkolnego placu zabaw w ramach programu Radosna szkoła 1.3. Zakres robót objęty specyfikacja techniczną Zakres robót objęty niniejszą specyfikacją techniczną jest zgodny z opisem wg Wspólnego Słownika Zamówień CPV i obejmuje: mechaniczne karczowanie pni, rozebranie istniejącego ogrodzenia, roboty pomiarowe, mechaniczne wykonywane koryta, ręczne wykopy rowków pod krawężniki wraz z załadowaniem mechanicznym i wywiezieniem, wykonanie podsypki z piasku (loco - budowa), wykonanie ławy z betonu pod krawężniki, ułożenie nawierzchni z tłucznia kamiennego, oraz warstwy odcinającej, ustawienie krawężników z EPDM barwy czarnej o wym. 1000*250*50 mm, wykonanie nawierzchni elastycznej SBR i nawierzchni elastycznej EPDM, wykonanie nawierzchni elastycznej rozbieralnej z płytek elastycznej EPDM, ręcznie rozrzucenie ziemi żyznej, wykonanie trawników siewem z mieszanki trawy boiskowej, montaż ogrodzenia systemowego z paneli o wys. 1,10 m wraz z dwoma furtkami dwuskrzydłowymi, słupki 60*40*1,5 mm obsadzone w gruncie i obetonowanych, zestaw sprawnościowy platforma 12 w skład zestawu wchodzą 1platforma sześciokątna, 5 platform kwadratowych,1 platforma trójkątna,1zjeżdżalnia długa,1 zjeżdżalnia głęboka, 1 zjeżdżalnia 104,1 pomost rurkowy, 1 pomost tunelowy,1 pomost drabinkowy,1 wejście spiralne,1 wejście łukowe, 8 zabezpieczeń z aplikacją, 2 ścianki z aplikacją, 5 wejściówek, 10 stopni, 2 rurki nad zjeżdżalnią, 24 okucia metalowe w grunt, gabaryty urządzenia 10,85 m x 9,70m, strefa funkcjonowania 15,35m x 13,20 m, wysokość konstrukcji 2,95 m, wysokość podestów 2,00 m, wysokość upadkowa 2,00 m, poziom posadowienia

3 min.0,60m ppt. Słupy nośne o przekroju okrągłym, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Zabezpieczenia i ścianki wykonane z dwukolorowych, warstwowych płyt HDPE, ozdobione ciekawymi, wygrawerowanymi aplikacjami np. zwierząt, roślin lub postaci z bajek. Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, bariery, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem zastosowano stalowe łączniki mocowane za pomocą grubych wkrętów. Łby wkrętów ukryte w plastikowych wkładkach ścianka wspinaczkowa potrójna - gabaryty urządzenia 1,50m x 1,50m strefa funkcjonowania o śr. 5,00 m, wysokość maksymalna zestawu 3,10 m, wysokość upadkowa 3,00 m, poziom posadowienia min.0,60m ppt. Górne powierzchnie słupów konstrukcyjnych zabezpieczone plastikowymi kapturami przed nasiąkaniem. Ścianki wykonane ze sklejki wodoodpornej liściastej z filmem melaminowym. Elementy stalowe zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Kamienie wspinaczkowe z porowatej żywicy, zabezpieczone przed obrotem. Elementy drewniane i metalowe połączone ze sobą za pomocą grubych wkrętów, których łby ukryte są w plastikowych wkładkach zamkniętych kapturkiem. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć do betonowego fundamentu posadowionego min 60 cm w gruncie równoważnia na sprężynach - gabaryty urządzenia 0,15m x 3,00m strefa funkcjonowania 1,15m x 5,00 m, wysokość urządzenia 0,50 m, wysokość upadkowa 0,50 m. Urządzenie sprawnościowe, w postaci grubej drewnianej belki osadzonej na dwóch solidnych sprężynach zakotwionych w betonowych fundamentach ok. 60 cm w gruncie. Belka o długości 300 cm wykonana z drewna sosnowego, o wymiarach 14 x 14 cm. Belka zabezpieczona przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Sprężyny wykonane z pręta fi 18 mm ze stali jakościowej, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych, huśtawka wahadłowa podwójna - huśtawka z jednym zawiesiem z siedziskiem gumowym i drugim zawiesiem z siedziskiem - koszyk zapinany. Gabaryty urządzenia 1,80m x 3,50m, strefa funkcjonowania 7,60 m x 4,50 m, wysokość konstrukcji 2,28 m, wysokość upadkowa 1,30 m, Słupy nośne o przekroju okrągłym, wykonane z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12 cm. Słupy są dodatkowo ryflowane wzdłużnie. Słupy osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60cm w gruncie.

4 Nogi drewniane huśtawki zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60mm połączonych płaskownikami, malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedziska z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami linarium piramida mała podwójna - gabaryty urządzenia 4,00m x 4,00m, strefa funkcjonowania o śr. 7,00 m, wysokość konstrukcji 2,40 m, wysokość upadkowa 1,00 m. Linarium wyposażone jest w linową platformę znajdującą się wewnątrz na wysokości 1m. Urządzenie składa się z metalowego słupa nośnego oraz sieci lin polipropylenowych z rdzeniem z liny stalowej połączonych ze sobą przy pomocy łączników aluminiowych oraz z tworzywa sztucznego. Elementy stalowe wykonane są ze stali konstrukcyjnej węglowej malowanej proszkowo bujak sprężynowy koniczynka - gabaryty urządzenia 1,00m x 1,00m strefa użytkowania o śr.3,00 m, wysokość urządzenia 0,59 m, wysokość upadkowa 0,42 m. Sprężynowiec bujak ze stelażem ze sklejki wodoodpornej z filmem melaminowym w kształcie koniczyny. Obręcz ze zwiniętych stalowych rurek, sprężyna wykonana ze stali jakościowej, mocowanie sprężyny zabezpieczone przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. Sprężyna połączona ze zbrojeniem betonowego bloczka fundamentowego lub metalową podstawą do posadowienia w gruncie huśtawka sprężynowa ważka - gabaryty urządzenia 0,28 m x 1,52m, strefa użytkowania 3,45 m x 2,30, wysokość urządzenia 0,70 m, wysokość upadkowa 0,46 m. Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem. Belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr. 15mm odpornego na promieniowanie UV,nie chłonącego wody i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące kosz potrójny - gabaryty urządzenia 0,75 m x 1,75 m, wysokości urządzenia 2,05 m. Urządzenie sprawnościowe do zabaw z piłką. Podpora-słup trwale posadowiony w gruncie, połączony z koszem kielichowym z jednym otworem wrzutowym i trzema bocznymi otworami wylotowymi. Urządzenie metalowe (konstrukcja) zabezpieczone antykorozyjnie farbą proszkową poliestrową do warunków zewnętrznych. Kosz wrzutowy wykonany z maty z włókna szklanego nasączonego żywicą poliestrową kosz na śmieci o pojemności 50 L., wykonany z drewna z wkładem ze stali nierdzewnej. Konstrukcja w zatopieniu gruntowym.

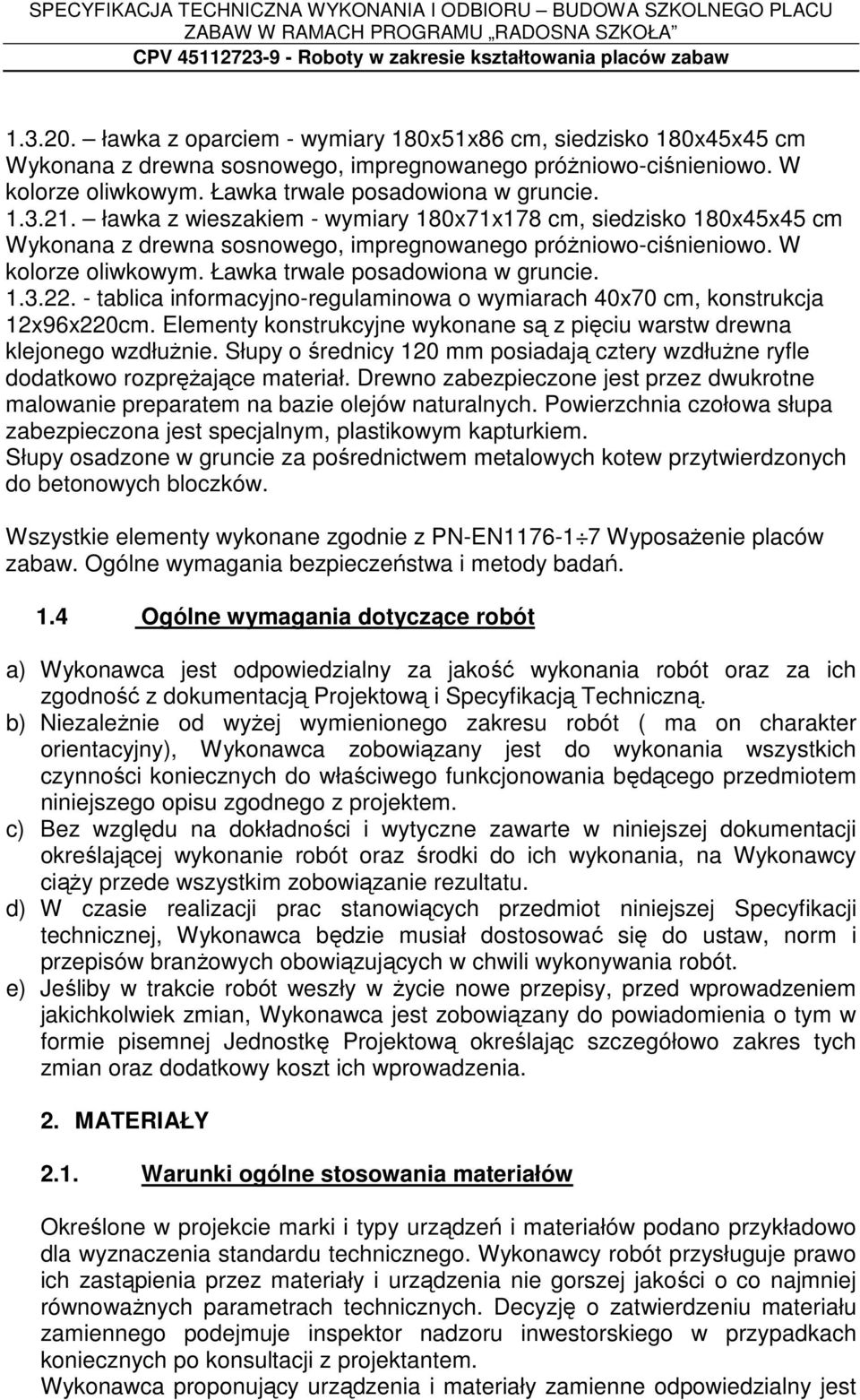

5 ławka z oparciem - wymiary 180x51x86 cm, siedzisko 180x45x45 cm Wykonana z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo. W kolorze oliwkowym. Ławka trwale posadowiona w gruncie ławka z wieszakiem - wymiary 180x71x178 cm, siedzisko 180x45x45 cm Wykonana z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo. W kolorze oliwkowym. Ławka trwale posadowiona w gruncie tablica informacyjno-regulaminowa o wymiarach 40x70 cm, konstrukcja 12x96x220cm. Elementy konstrukcyjne wykonane są z pięciu warstw drewna klejonego wzdłużnie. Słupy o średnicy 120 mm posiadają cztery wzdłużne ryfle dodatkowo rozprężające materiał. Drewno zabezpieczone jest przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Powierzchnia czołowa słupa zabezpieczona jest specjalnym, plastikowym kapturkiem. Słupy osadzone w gruncie za pośrednictwem metalowych kotew przytwierdzonych do betonowych bloczków. Wszystkie elementy wykonane zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. 1.4 Ogólne wymagania dotyczące robót a) Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za ich zgodność z dokumentacją Projektową i Specyfikacją Techniczną. b) Niezależnie od wyżej wymienionego zakresu robót ( ma on charakter orientacyjny), Wykonawca zobowiązany jest do wykonania wszystkich czynności koniecznych do właściwego funkcjonowania będącego przedmiotem niniejszego opisu zgodnego z projektem. c) Bez względu na dokładności i wytyczne zawarte w niniejszej dokumentacji określającej wykonanie robót oraz środki do ich wykonania, na Wykonawcy ciąży przede wszystkim zobowiązanie rezultatu. d) W czasie realizacji prac stanowiących przedmiot niniejszej Specyfikacji technicznej, Wykonawca będzie musiał dostosować się do ustaw, norm i przepisów branżowych obowiązujących w chwili wykonywania robót. e) Jeśliby w trakcie robót weszły w życie nowe przepisy, przed wprowadzeniem jakichkolwiek zmian, Wykonawca jest zobowiązany do powiadomienia o tym w formie pisemnej Jednostkę Projektową określając szczegółowo zakres tych zmian oraz dodatkowy koszt ich wprowadzenia. 2. MATERIAŁY 2.1. Warunki ogólne stosowania materiałów Określone w projekcie marki i typy urządzeń i materiałów podano przykładowo dla wyznaczenia standardu technicznego. Wykonawcy robót przysługuje prawo ich zastąpienia przez materiały i urządzenia nie gorszej jakości o co najmniej równoważnych parametrach technicznych. Decyzję o zatwierdzeniu materiału zamiennego podejmuje inspektor nadzoru inwestorskiego w przypadkach koniecznych po konsultacji z projektantem. Wykonawca proponujący urządzenia i materiały zamienne odpowiedzialny jest

6 za sprawdzenie możliwości ich zastosowania pod każdym względem ( a więc: wymiarów, ciężaru, sposobu transportu i montażu oraz ewentualne dostosowanie do materiału zamiennego rozwiązań związanych przyjętych w innych opracowaniach. Zastosowane urządzenia i materiały objęte odrębną gwarancją producenta powinny mieć zapewniony serwis przez autoryzowany zakład. Wszystkie zastosowane materiały i urządzenia muszą posiadać aktualne dokumenty dopuszczenia do stosowania na terenie Rzeczypospolitej Polskiej, świadectwa zgodności z PN, certyfikaty lub aprobaty techniczne oraz inne ewentualne atesty wymagane przepisami szczególnymi Wymagania szczegółowe dla materiałów W momencie rozpoczęcia robót zostanie przedstawiony lub opisany przez Wykonawcę wzorcowy egzemplarz każdego materiału. Wszystkie montowane później urządzenia i materiały muszą być identyczne jak ten przedstawiony jako egzemplarz wzorcowy. Jednostka Projektowa będzie mogła zażądać od Wykonawcy dokonania, bez dodatkowych kosztów, prezentacji urządzenia lub materiału Składowanie materiałów Teren przeznaczony na składowanie materiałów ma być wydzielony i wyraźnie oznakowany. Sposób składowania nie może powodować pogorszenia się jakości magazynowanych materiałów. Dostęp do materiałów musi być ograniczony tylko do osób bezpośrednio wykonujących prace montażowe zgodne z dokumentacją projektową i niniejszą specyfikacją techniczną. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Zastosowany sprzęt musi posiadać atesty i spełniać przepisy zgodne z przepisami BHP. Zastosowany sprzęt używany do montażu urządzeń musi odpowiadać normom właściwym do zastosowanych materiałów i zalecanych przez ich producenta. 4. TRANSPORT Transport musi spełniać przepisy zgodne z przepisami BHP. Sposób transportu musi w pełni zabezpieczać materiały i urządzenia przed ich uszkodzeniem.

7 5. Wykonanie robót 5.1 Ogólne warunki wykonania robót Ogólne wymagania dotyczące wykonania robót podano w pok Zakres świadczeń wykonawcy robót budowlanych placu zabaw obejmuje: - w porozumieniu i za akceptacją autorów opracowania i inwestora ewentualnych niezbędnych do realizacji robót szczegółowych rysunków (rysunków warsztatowych) i specyfikacji, - kompletacja i dostawa na plac budowy wszystkich niezbędnych do wykonania materiałów, - wykonanie robót budowlanych wraz z montażem wszystkich urządzeń, uruchomieniem i regulacją oraz przeprowadzeniem niezbędnych prób i pomiarów, - dostarczenie kompletu dokumentów niezbędnych do odbioru robót, w tym w szczególności dokumentacji powykonawczej, protokółów badań, pomiarów i odbiorów częściowych, świadectw jakościowych i atestów na zastosowane materiały i urządzenia, instrukcji obsługi i kart gwarancyjnych Niezależnie od wymagań przedstawionych w niniejszym opracowaniu zastosowane rozwiązania techniczne, materiały i urządzenia oraz wykonawstwo robót muszą być zgodne z postanowieniami obowiązujących przepisów, Polskich Norm wprowadzonych do obowiązkowego stosowania, ogólnych warunków wykonania i odbioru robót oraz sztuki zawodowej. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli Wykonawca pokryje koszty wszelkich prób. Zostaną one przeprowadzone w obecności przedstawicieli Inwestora i Jednostki Projektowej. Zostaną one przeprowadzone zgodnie z obowiązującymi normami i przepisami a ich wyniki zostaną przedstawione w odpowiednich dokumentach zgodnych z normami. Odbiory i próby będą mogły zostać przeprowadzone jedynie po uprzednim przedłożeniu dokumentów wykonawczych. Wszystkie czynności zostaną przeprowadzone przez pracowników Wykonawcy i na jego odpowiedzialność. Podczas odbiorów i prób Wykonawca będzie zobowiązany do wyeliminowania wszystkich powstałych zakłóceń, elementów instalacji, do usunięcia usterek na swój koszt (materiał i robocizna), wymiany wszystkich uszkodzonych elementów, do usunięcia usterek związanych z wadliwymi jej elementami. W przypadku uchylania się Wykonawcy do naprawy urządzeń w okresie prób Inwestor ma prawo zlecić wykonania tych prac na koszt i ryzyko nie wywiązującego się za swoich obowiązków Wykonawcy Zakres badań prowadzonych w czasie prowadzenie robót Przed zakryciem robót w obecności Wykonawcy w dniu wyznaczonym przez Inwestora nastąpi sprawdzenie prawidłowości wykonania robót.

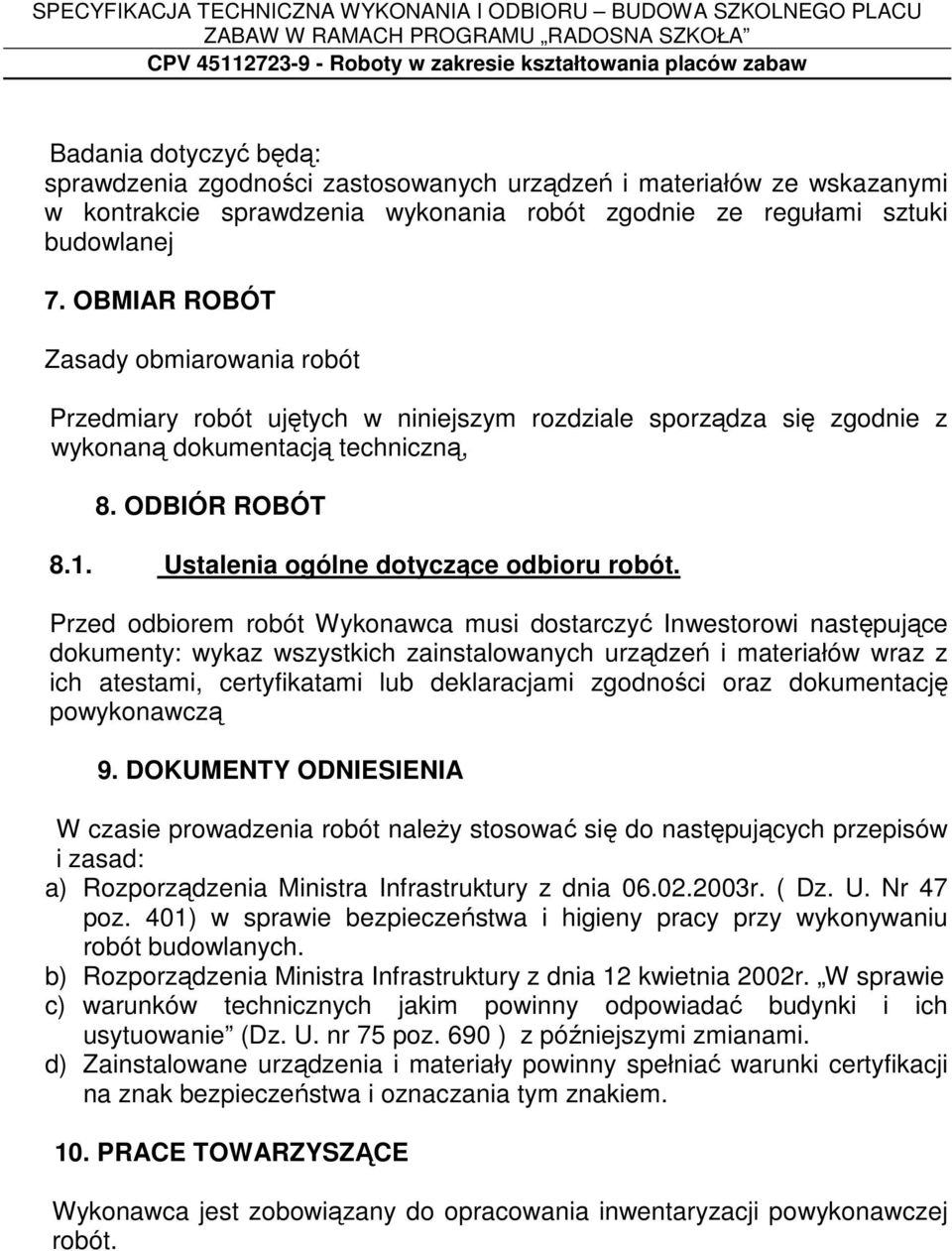

8 Badania dotyczyć będą: sprawdzenia zgodności zastosowanych urządzeń i materiałów ze wskazanymi w kontrakcie sprawdzenia wykonania robót zgodnie ze regułami sztuki budowlanej 7. OBMIAR ROBÓT Zasady obmiarowania robót Przedmiary robót ujętych w niniejszym rozdziale sporządza się zgodnie z wykonaną dokumentacją techniczną, 8. ODBIÓR ROBÓT 8.1. Ustalenia ogólne dotyczące odbioru robót. Przed odbiorem robót Wykonawca musi dostarczyć Inwestorowi następujące dokumenty: wykaz wszystkich zainstalowanych urządzeń i materiałów wraz z ich atestami, certyfikatami lub deklaracjami zgodności oraz dokumentację powykonawczą 9. DOKUMENTY ODNIESIENIA W czasie prowadzenia robót należy stosować się do następujących przepisów i zasad: a) Rozporządzenia Ministra Infrastruktury z dnia r. ( Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych. b) Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. W sprawie c) warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690 ) z późniejszymi zmianami. d) Zainstalowane urządzenia i materiały powinny spełniać warunki certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem. 10. PRACE TOWARZYSZĄCE Wykonawca jest zobowiązany do opracowania inwentaryzacji powykonawczej robót.
