1 y komputera przenośnego

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Logo SD jest znakiem towarowym należącym do jego właściciela. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez uprzedzenia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: Lipiec 2006 Numer katalogowy dokumentu:

3 Spis treści 1 y y w górnej części komputera... 2 płytka dotykowa TouchPad... 2 Wskaźniki... 2 Przyciski, przełączniki i głośniki... 5 Klawisze... 8 Podręczny wykaz skrótów klawiaturowych... 9 y z przodu komputera y z tyłu komputera y z prawej strony komputera y z lewej strony komputera y w dolnej części komputera y wyświetlacza Anteny urządzeń bezprzewodowych (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Specyfikacje Środowisko pracy Znamionowa moc wejściowa Port rozszerzeń sygnałów wejścia/wyjścia Indeks PLWW iii

4 iv PLWW

5 1 y W tym rozdziale opisano cechy sprzętu komputera przenośnego. Aby zobaczyć listę urządzeń zainstalowanych w komputerze: 1. Wybierz Start > Mój komputer. 2. W obszarze Dyski twarde kliknij nazwę dysku twardego swojego komputera. 3. W lewym okienku w obszarze Zadania systemowe kliknij opcję Wyświetl informacje o systemie. 4. Wybierz kartę Sprzęt > Menedżer urządzeń. Używając Menedżera urządzeń, można także dodawać sprzęt i modyfikować konfiguracje urządzeń. Uwaga y zestawu komputerowego mogą różnić się w zależności od kraju/regionu oraz modelu. Na ilustracjach zamieszczonych w tym rozdziale przedstawiono standardowe elementy większości modeli komputerów. PLWW 1

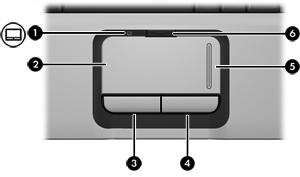

6 y w górnej części komputera płytka dotykowa TouchPad (1) Wskaźnik płytki dotykowej TouchPad Niebieski: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (5) Obszar przewijania płytki dotykowej TouchPad* Umożliwia przewijanie w górę lub w dół. (6) Przycisk włączania/wyłączania płytki dotykowej TouchPad Włącza/wyłącza płytkę dotykową TouchPad. *W tabeli opisano ustawienia fabryczne. Aby wyświetlić i zmienić ustawienia urządzenia wskazującego, wybierz kolejno Start > Panel sterowania > Drukarki i inny sprzęt > Mysz. Wskaźniki Uwaga Należy korzystać z ilustracji, która najdokładniej odzwierciedla wygląd posiadanego komputera. 2 Rozdział 1 y PLWW

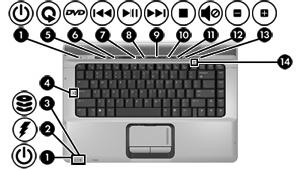

7 (1) Wskaźniki zasilania (2)* Włączony: Komputer jest włączony. Miga: Komputer jest w stanie wstrzymania. Wyłączony: Komputer jest wyłączony lub w stanie hibernacji. (2) Wskaźnik baterii Włączony: Trwa ładowanie baterii. Miga: Poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Po osiągnięciu krytycznie niskiego poziomu naładowania, wskaźnik baterii zaczyna szybko migać. Wyłączony: Jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do zewnętrznego źródła zasilania, wskaźnik pozostaje wyłączony do momentu osiągnięcia przez baterię niskiego poziomu naładowania. (3) Wskaźnik napędu Miga: Trwa uzyskiwanie dostępu do dysku twardego lub napędu optycznego. (4) Wskaźnik caps lock Włączony: Klawisz caps lock jest włączony. (5) wskaźnik przycisku multimedialnego Miga raz po naciśnięciu przycisku multimedialnego. (6) wskaźnik przycisku DVD Miga raz po naciśnięciu przycisku DVD. (7) Wskaźnik przycisku poprzednie/przewiń do tyłu Miga raz po naciśnięciu przycisku poprzednie/przewiń do tyłu. (8) Wskaźnik przycisku odtwórz/wstrzymaj Miga raz po naciśnięciu przycisku odtwórz/wstrzymaj. (9) Wskaźnik przycisku następne/szybko przewiń do przodu Miga raz po naciśnięciu przycisku następne/szybko przewiń do przodu. (10) Wskaźnik przycisku zatrzymaj Miga raz po naciśnięciu przycisku zatrzymaj. (11) Wskaźnik wyciszenia dźwięku Niebieski: Dźwięk w komputerze jest włączony. Bursztynowy: Dźwięk w komputerze jest wyłączony. (12) Wskaźnik zmniejszenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zmniejszyć głośność dźwięku głośnika. PLWW y w górnej części komputera 3

8 (13) Wskaźnik zwiększenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zwiększyć głośność dźwięku głośnika. (14) Wskaźnik num lock Włączony: Klawisz num lock lub wbudowana klawiatura numeryczna są włączone. *2 wskaźniki zasilania wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest otwarty. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. (1) Wskaźniki zasilania (2)* Włączony: komputer jest włączony. Miga: Komputer jest w stanie wstrzymania. Wyłączony: Komputer jest wyłączony lub w stanie hibernacji. (2) Wskaźnik baterii Włączony: Trwa ładowanie baterii. Miga: Poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski lub krytycznie niski. Wyłączony: Jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do zewnętrznego źródła zasilania, wskaźnik pozostaje wyłączony do momentu osiągnięcia przez baterię niskiego poziomu naładowania. (3) Wskaźnik napędu Miga: Trwa uzyskiwanie dostępu do dysku twardego lub napędu optycznego. (4) Wskaźnik caps lock Włączony: Klawisz caps lock jest włączony. (5) Wskaźnik przycisku multimedialnego Miga raz po naciśnięciu przycisku multimedialnego. (6) Wskaźnik wyciszenia dźwięku Niebieski: Dźwięk w komputerze jest włączony. Bursztynowy: Dźwięk w komputerze jest wyłączony. 4 Rozdział 1 y PLWW

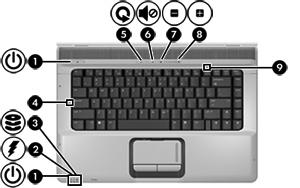

9 (7) Wskaźnik zmniejszenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zmniejszyć głośność dźwięku głośnika. (8) Wskaźnik zwiększenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zwiększyć głośność dźwięku głośnika. (9) Wskaźnik num lock Miga: Klawisz num lock lub wbudowana klawiatura numeryczna są włączone. *2 wskaźniki zasilania wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest otwarty. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. Przyciski, przełączniki i głośniki Uwaga Należy korzystać z ilustracji, która najdokładniej odzwierciedla wygląd posiadanego komputera. (1) Przycisk zasilania* Gdy komputer jest (2) Głośniki (2) Odtwarzają dźwięk. wyłączony, naciśnij przycisk, aby go włączyć; włączony, naciśnij przycisk, aby przejść do stanu hibernacji; w stanie wstrzymania krótko naciśnij przycisk, aby zakończyć stan wstrzymania; w stanie hibernacji krótko naciśnij przycisk, aby zakończyć hibernację; Jeżeli komputer przestanie odpowiadać i nie będzie można skorzystać z procedur zamykania systemu Microsoft Windows, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 5 sekund, aby wyłączyć komputer. PLWW y w górnej części komputera 5

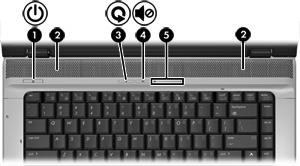

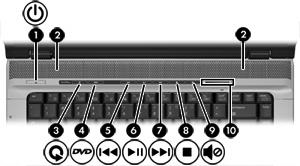

10 (3) Przycisk multimedialny Gdy program QuickPlay nie jest zainstalowany, a komputer jest włączony, za pomocą przycisku otwierany jest program muzyczny lub menu Multimedia, w którym można wybrać program multimedialny; wyłączony, przycisk nie działa; w stanie wstrzymania, powoduje to przejście do systemu Windows. Gdy program QuickPlay jest zainstalowany, a komputer jest włączony, za pomocą przycisku otwierany jest program muzyczny lub menu Multimedia, z którego można wybrać program multimedialny; wyłączony, za pomocą przycisku jest otwierany program muzyczny lub menu Multimedia, w którym można wybrać program multimedialny; w stanie wstrzymania, naciśnięcie przycisku powoduje przejście do systemu Windows. (4) Przycisk DVD Gdy komputer jest Uwaga Korzystanie z przycisku multimedialnego nie ma wpływu na procedurę przywracania systemu po hibernacji. włączony, naciśnięcie przycisku powoduje otwarcie domyślnego programu DVD, za pomocą którego można uruchomić dysk DVD znajdujący się w napędzie optycznym; wyłączony, otwierany jest program QuickPlay, który uruchamia dysk DVD znajdujący się w napędzie optycznym. Jeśli program QuickPlay nie jest zainstalowany, naciśnięcie przycisku DVD powoduje uruchomienie systemu Windows. W stanie hibernacji naciśnięcie przycisku powoduje otwarcie programu QuickPlay i uruchomienie dysku DVD znajdującego się w napędzie optycznym. Gdy program QuickPlay nie jest zainstalowany, praca komputera jest wznawiana ze stanu hibernacji. Uwaga Więcej informacji o korzystaniu z programu QuickPlay można znaleźć w pomocy online programu. (5) Przycisk poprzednie/przewiń do tyłu Gdy dysk jest odtwarzany w napędzie optycznym: Jednokrotne naciśnięcie tego przycisku umożliwia odtworzenie poprzedniej ścieżki lub rozdziału. Naciśnięcie klawisza fn powoduje przewijanie do tyłu. (6) Przycisk odtwórz/wstrzymaj Gdy dysk znajduje się w napędzie optycznym i nie jest odtwarzany, zostaje odtworzony; jest odtwarzany, zostaje wstrzymany. 6 Rozdział 1 y PLWW

11 (7) Przycisk następne/szybko przewiń do przodu Gdy dysk jest odtwarzany w napędzie optycznym: Jednokrotne naciśnięcie tego przycisku umożliwia odtworzenie następnej ścieżki lub rozdziału. Naciśnięcie tego przycisku z klawiszem fn powoduje szybkie przewijanie do przodu. (8) Przycisk zatrzymaj Naciśnięcie przycisku w trakcie odtwarzania dysku w napędzie optycznym powoduje zatrzymanie odtwarzania. (9) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (10) Obszar regulacji głośności Umożliwia ustawienie głośności dźwięku głośnika. Przesuń palec w lewo, aby zmniejszyć głośność, lub w prawo, aby ją zwiększyć. W celu zmniejszenia głośności można również stuknąć w obszarze przewijania znak minusa, a w celu jej zwiększenia znak plusa. *W tabeli opisano ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Centrum pomocy i obsługi technicznej. (1) Przycisk zasilania* Gdy komputer jest (2) Głośniki (2) Odtwarzają dźwięk. wyłączony, naciśnij przycisk, aby go włączyć; włączony, naciśnij przycisk, aby przejść do stanu hibernacji; w stanie wstrzymania krótko naciśnij przycisk, aby zakończyć stan wstrzymania; w stanie hibernacji krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer przestanie odpowiadać i nie będzie można skorzystać z procedur zamykania systemu Microsoft Windows, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 5 sekund, aby wyłączyć komputer. PLWW y w górnej części komputera 7

12 (3) Przycisk multimedialny Gdy program QuickPlay nie jest zainstalowany, a komputer jest włączony, za pomocą przycisku otwierany jest program muzyczny lub menu Multimedia, z którego można wybrać program multimedialny; wyłączony, przycisk nie działa; w stanie wstrzymania, naciśnięcie przycisku powoduje przejście do systemu Windows. Gdy program QuickPlay jest zainstalowany, a komputer jest włączony, za pomocą przycisku otwierany jest program muzyczny lub menu Multimedia, z którego można wybrać program multimedialny; wyłączony, za pomocą przycisku jest otwierany program muzyczny lub menu Multimedia, z którego można wybrać program multimedialny; w stanie wstrzymania, naciśnięcie przycisku powoduje przejście do systemu Windows. Uwaga Korzystanie z przycisku multimedialnego nie ma wpływu na procedurę przywracania systemu po hibernacji. (4) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (5) Obszar regulacji głośności Umożliwia ustawienie głośności dźwięku głośnika. Przesuń palec w lewo, aby zmniejszyć głośność, lub w prawo, aby ją zwiększyć. W celu zmniejszenia głośności można również stuknąć w obszarze przewijania znak minusa, a w celu jej zwiększenia znak plusa. *W tabeli opisano ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Centrum pomocy i obsługi technicznej. Klawisze Uwaga Używany komputer może się trochę różnić od komputera pokazanego na ilustracji w tym rozdziale. 8 Rozdział 1 y PLWW

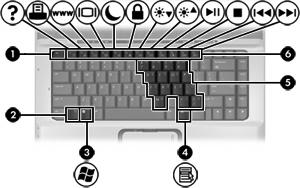

13 (1) Klawisz esc Naciśnięcie z klawiszem fn powoduje wyświetlenie informacji o systemie. (2) Klawisz fn Naciśnięcie z klawiszem funkcyjnym lub klawiszem esc umożliwia wykonanie często używanych funkcji systemu. (3) Klawisz z logo systemu Windows Powoduje wyświetlenie menu Start systemu Microsoft Windows. (4) Klawisz aplikacji systemu Windows Powoduje wyświetlenie menu skrótów dla elementów znajdujących się pod kursorem. (5) Wbudowany blok klawiszy numerycznych Można ich używać tak samo jak klawiszy zewnętrznej klawiatury numerycznej. (6) Klawisze funkcyjne Naciśnięcie z klawiszem fn umożliwia wykonanie często używanych funkcji systemu. Podręczny wykaz skrótów klawiaturowych Aby wykonać tę funkcję Wyświetlenie informacji. Otwarcie Centrum pomocy i obsługi technicznej. Otwarcie okna Opcje wydruku. Otwarcie przeglądarki internetowej. Przełączenie między wyświetlaczem komputera a zewnętrznym urządzeniem wyświetlającym. Uruchomienie stanu wstrzymania. Uruchomienie funkcji QuickLock. Zmniejszenie jasności ekranu. Zwiększenie jasności ekranu. Naciśnij fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 PLWW y w górnej części komputera 9

14 Aby wykonać tę funkcję Odtwarzanie, wstrzymanie lub wznowienie odtwarzania dysku CD audio lub DVD. Zatrzymanie odtwarzania dysku CD audio lub DVD. Odtworzenie poprzedniego utworu lub części dysku CD audio lub DVD. Odtworzenie kolejnego utworu lub części dysku CD audio lub DVD. Naciśnij fn+f9 fn+f10 fn+f11 fn Rozdział 1 y PLWW

15 y z przodu komputera Uwaga Używany komputer może się trochę różnić od komputera pokazanego na ilustracji w tym rozdziale. (1) Przełącznik komunikacji bezprzewodowej Włącza i wyłącza funkcję komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. Uwaga Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (2) Wskaźnik komunikacji bezprzewodowej Niebieski: Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (LAN) i/lub urządzenie Bluetooth jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (3) Soczewki podczerwieni (tylko wybrane modele) Odbierają sygnał z pilota zdalnego sterowania HP. (4) Wejściowe gniazdo audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (5) Wyjściowe gniazdo audio (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. (6) Wyjściowe gniazdo audio typu S/PDIF (słuchawkowe) (tylko wybrane modele) Zapewnia lepszą jakość dźwięku dzięki możliwości korzystania z technologii takich jak dźwięk przestrzenny oraz innych technologii zapewniających najwyższą jakość dźwięku. PLWW y z przodu komputera 11

16 y z tyłu komputera Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. OSTROŻNIE Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Włączony komputer powinien zawsze stać tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez drukarkę, lub miękką powierzchnię, na przykład poduszki, gruby koc lub odzież. Uwaga Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i chronienia ich przed przegrzaniem. Włączanie i wyłączanie się wewnętrznego wentylatora podczas standardowej eksploatacji jest normalnym zjawiskiem. 12 Rozdział 1 y PLWW

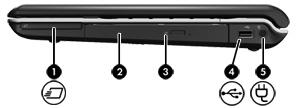

17 y z prawej strony komputera (1) Gniazdo karty ExpressCard Umożliwia pracę z opcjonalnymi kartami ExpressCard/54. (2) Napęd optyczny Odczytuje treść zapisaną na dysku optycznym. (3) Wskaźnik napędu optycznego Miga: Trwa uzyskiwanie dostępu do napędu optycznego. (4) Port USB (tylko wybrane modele) Umożliwiają połączenie z komputerem opcjonalnych urządzeń USB. (5) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. PLWW y z prawej strony komputera 13

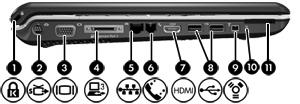

18 y z lewej strony komputera (1) Gniazdo kabla zabezpieczającego Umożliwia przyczepienie do komputera opcjonalnego kabla zabezpieczającego. Uwaga Kabel zabezpieczający utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. (2) Gniazdo wyjściowe S-Video Umożliwia podłączenie do komputera opcjonalnego urządzenia S- Video, takiego jak telewizor, magnetowid, kamera wideo, rzutnik lub karta przechwytywania wideo. (3) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (4) Port rozszerzeń 3 Umożliwia podłączenie do komputera opcjonalnego urządzenia dodatkowego. Uwaga Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 opisuje typ portu rozszerzeń. (5) Gniazdo RJ-45 (sieciowe) Umożliwia podłączenie kabla sieciowego. Uwaga W wybranych modelach komputerów gniazdo sieciowe umożliwia korzystanie z sieci Gigabit Ethernet. (6) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. (7) Port HDMI (tylko wybrane modele) Umożliwia połączenie komputera z opcjonalnym urządzeniem audio lub wideo, takim jak telewizor o wysokiej rozdzielczości, dekoder, odtwarzacz DVD albo z dowolnym opcjonalnym urządzeniem cyfrowym lub audio. (8) Porty USB (2) Umożliwiają połączenie z komputerem opcjonalnego urządzenia USB. (9) Port 1394 (tylko wybrane modele) Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (10) Wskaźnik gniazda nośników cyfrowych (tylko wybrane modele) (11) Gniazdo nośników cyfrowych (tylko wybrane modele) Włączony: Trwa uzyskiwanie dostępu do karty cyfrowej. Obsługuje następujące formaty opcjonalnych kart cyfrowych: Secure Digital (SD), MultiMediaCard (MMC), Secure Digital Input/ Output (SD I/O), Memory Stick (MS), Memory Stick Pro (MSP), xd- Picture Card (XD), xd-picture Card (XD) typu M. 14 Rozdział 1 y PLWW

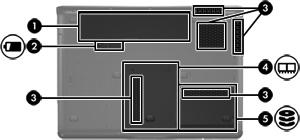

19 y w dolnej części komputera (1) Wnęka baterii Miejsce na włożenie baterii. (2) Zatrzask zwalniający baterię Zwalnia baterię znajdującą się we wnęce. (3) Otwory wentylacyjne (5) Umożliwiają przepływ powietrza chłodzącego wewnętrzne części komputera. OSTROŻNIE Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Włączony komputer powinien zawsze stać tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez drukarkę, lub miękką powierzchnię, na przykład poduszki, gruby koc lub odzież. Uwaga Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i chronienia ich przed przegrzaniem. Włączanie i wyłączanie się wewnętrznego wentylatora podczas standardowej eksploatacji jest normalnym zjawiskiem. (4) Komora modułu pamięci Znajduje się w niej gniazdo modułu pamięci. (5) Wnęka dysku twardego Umożliwia włożenie dysku twardego. PLWW y w dolnej części komputera 15

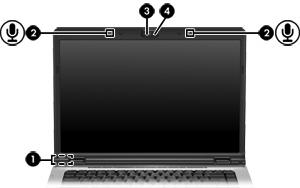

20 y wyświetlacza (1) Przełącznik wyświetlacza wewnętrznego Powoduje wyłączenie wyświetlacza i uruchamia stan wstrzymania, jeśli wyświetlacz zostanie zamknięty w czasie pracy komputera. (2) Wewnętrzne mikrofony (2) (tylko wybrane modele) (3) Wskaźnik wbudowanej kamery (tylko wybrane modele) Umożliwiają nagrywanie dźwięku. Uwaga Ikona mikrofonu widoczna obok każdego z wejść mikrofonowych oznacza, że komputer jest wyposażony w mikrofony wewnętrzne. Włączony: Wbudowana kamera jest używana. (4) Wbudowana kamera (tylko wybrane modele) Umożliwia nagrywanie filmów wideo i robienie zdjęć. 16 Rozdział 1 y PLWW

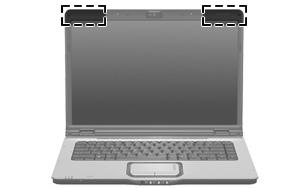

21 Anteny urządzeń bezprzewodowych (tylko wybrane modele) Wybrane modele komputerów przenośnych są wyposażone w przynajmniej dwie anteny, które wysyłają i odbierają sygnały z jednego lub wielu urządzeń bezprzewodowych. Anteny te nie są widoczne na zewnątrz komputera. Informacje o przepisach w zakresie komunikacji bezprzewodowej można znaleźć w dotyczącej danego kraju/regionu części dokumentu Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe, który jest dostępny w Centrum pomocy i obsługi technicznej. Uwaga anten. Aby zapewnić optymalną transmisję, należy pozostawić wolną przestrzeń w pobliżu PLWW Anteny urządzeń bezprzewodowych (tylko wybrane modele) 17

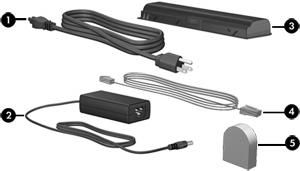

22 Dodatkowe elementy sprzętowe (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda prądu przemiennego. (2) zasilacz prądu przemiennego Zmienia prąd przemienny w prąd stały. (3) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (4) Kabel modemowy (tylko wybrane modele)* Umożliwia podłączenie wewnętrznego modemu do gniazda telefonicznego RJ-11 lub do odpowiedniego dla danego kraju adaptera modemu. (5) Odpowiedni dla danego kraju adapter kabla modemowego (tylko wybrane modele) Dostosowuje kabel modemowy do gniazda telefonicznego innego niż RJ-11. *Kable modemowe i zasilające oraz baterie różnią się wyglądem w zależności od kraju i regionu. 18 Rozdział 1 y PLWW

23 Etykiety Etykiety znajdujące się na komputerze zawierają informacje potrzebne do rozwiązywania problemów z systemem lub podróżowania z urządzeniem do innych krajów. Etykieta serwisowa podane są na niej informacje o marce produktu i nazwie serii, numer seryjny (s/n) oraz numer produktu (p/n). Te informacje należy mieć przy sobie podczas kontaktowania się z Centrum wsparcia klienta. Etykieta serwisowa znajduje się na spodzie komputera. Certyfikat Autentyczności Microsoft widnieje na nim klucz produktu Microsoft Windows. Może on być potrzebny do aktualizacji systemu operacyjnego lub rozwiązywania problemów z jego funkcjonowaniem. Certyfikat znajduje się na spodzie komputera. Etykieta regulacyjna podane są na niej informacje o uregulowaniach prawnych dotyczących komputera. Etykieta regulacyjna znajduje się na spodzie komputera. Etykieta atestów modemu podane są na niej informacje o uregulowaniach prawnych dotyczących modemu oraz oznaczenia zatwierdzenia urządzenia przez odpowiednie instytucje. Jest to wymagane w niektórych krajach, w których modem został dopuszczony do obrotu handlowego. Te informacje mogą być potrzebne w przypadku korzystania z komputera na terenie innego kraju. Etykieta atestów modemu znajduje się we wnęce dysku twardego komputera. Etykiety certyfikatów urządzeń bezprzewodowych (tylko wybrane modele) podane są na niej informacje o opcjonalnych urządzeniach bezprzewodowych oraz oznaczenia zatwierdzenia urządzeń w niektórych krajach, w których zostało ono dopuszczone do obrotu handlowego. Urządzeniem opcjonalnym może być urządzenie bezprzewodowej sieci lokalnej (WLAN) lub urządzenie Bluetooth. Jeśli w komputerze znajduje się co najmniej jedno urządzenie bezprzewodowe, na jego obudowie można znaleźć etykiety certyfikatów dla każdego z tych urządzeń. Te informacje mogą być potrzebne w przypadku korzystania z komputera na terenie innego kraju. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się w komorze modułu pamięci. PLWW Etykiety 19

24 20 Rozdział 1 y PLWW

25 2 Specyfikacje Środowisko pracy Informacje o środowisku pracy zawarte w poniższej tabeli mogą być pomocne, jeżeli planowane jest używanie lub transportowanie komputera w środowisku o skrajnych parametrach. Czynnik Jednostki metryczne Stany Zjednoczone Temperatura Podczas pracy od 5 C do 35 C od 41 F do 95 F Podczas przechowywania od -20 C do 60 C od -4 F do 140 F Wilgotność względna (bez kondensacji) Podczas pracy od 10% do 90% od 10% do 90% Podczas przechowywania od 5% do 95% od 5% do 95% Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym) Podczas pracy (od 14,7 do 10,1 psia*) od -15 m do 3048 m od -50 do stóp Podczas przechowywania (od 14,7 do 4,4 psia*) od -15 m do m od -50 do stóp *Funty na cal kwadratowy, bezwzględnie (psia) to jednostka miary wysokości nad poziomem morza. PLWW Środowisko pracy 21

26 Znamionowa moc wejściowa Informacje dotyczące zasilania zawarte w tym podrozdziale mogą być przydatne w przypadku podróży zagranicznych. Komputer zasilany jest prądem stałym, który może być dostarczany ze źródła prądu przemiennego lub stałego. Mimo że komputer może być zasilany z niezależnego źródła prądu stałego, powinien on być zasilany wyłącznie za pomocą zasilacza prądu przemiennego lub źródła prądu stałego dostarczonego i zatwierdzonego przez firmę HP do użytku z komputerem. Komputer może być zasilany prądem stałym o następujących parametrach: Moc wejściowa Napięcie robocze Natężenie robocze Wartość znamionowa 18,5 V DC 19,0 V DC 3,5 A lub 4,74 A To urządzenie przeznaczone jest do współpracy z systemami zasilania urządzeń IT stosowanymi w Norwegii z napięciem międzyfazowym nieprzekraczającym 240 V rms. 22 Rozdział 2 Specyfikacje PLWW

27 Port rozszerzeń sygnałów wejścia/wyjścia Podane w tym podrozdziale informacje dotyczące sygnału mogą być pomocne, jeśli użytkownik planuje korzystanie z opcjonalnego produktu rozszerzeń, który jest podłączany do portu rozszerzeń 3 w komputerze. (Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 opisuje typ portu rozszerzeń). W poniższej tabeli opisano sygnały wejścia i wyjścia obsługiwane przez port rozszerzeń 3 w komputerze. Funkcja USB 2.0 Gigabit Ethernet IEEE 1394 (port 4-pinowy) Podczerwień (tylko do opcjonalnego pilota zdalnego sterowania) Moc sygnałów wejściowych Composite TV S-Video TV Component TV Sygnał audio S/PDIF DVI Wyjście audio (słuchawkowe/głośnikowe) Wejście audio (mikrofonowe) VGA Przycisk zasilania Sterowanie głośnością (góra/dół) Stan wyciszenia/włączenia dźwięku Obsługa Tak Tak Nie Tak 65 W do 90 W (maksymalnie) Tak Tak Tak Tak Nie Tak Tak Tak Tak Tak Tak PLWW Port rozszerzeń sygnałów wejścia/wyjścia 23

28 24 Rozdział 2 Specyfikacje PLWW

29 Indeks A adapter kabla modemowego 18 anteny 17 anteny urządzeń bezprzewodowych 17 B bateria położenie 18 E elementy 16 część górna 2 dolna część 15 lewa strona 14 prawa strona 13 przód 11 tył 12 etykieta atestów modemu 19 etykieta Bluetooth 19 etykieta Certyfikatu Autentyczności 19 etykieta Certyfikatu Autentyczności Microsoft 19 etykieta certyfikatu urządzenia bezprzewodowego 19 etykieta serwisowa 19 etykieta WLAN 19 etykiety atesty modemu 19 Bluetooth 19 Certyfikat Autentyczności Microsoft 19 certyfikaty urządzeń bezprzewodowych 19 etykieta serwisowa 19 uregulowania 19 WLAN 19 G głośniki, położenie 5, 7 gniazda kabel zabezpieczający 14 karta ExpressCard 13 moduł pamięci 15 nośniki cyfrowe 14 gniazda typu jack RJ-11 (modemowe) 14 RJ-45 (sieciowe) 14 wejście audio (mikrofonowe) 11 wyjście audio (słuchawkowe) 11 wyjście audio typu S/PDIF (słuchawkowe) 11 wyjście S-Video 14 gniazdo, zasilanie 13 gniazdo kabla zabezpieczającego, położenie 14 gniazdo karty ExpressCard, położenie 13 gniazdo mikrofonowe (wejście audio) 11 gniazdo nośników cyfrowych, położenie 14 gniazdo RJ-11 (modemowe), położenie 14 gniazdo RJ-45 (sieciowe), położenie 14 gniazdo słuchawkowe (wyjście audio) 11 gniazdo słuchawkowe typu S/PDIF (wyjście audio) 11 gniazdo wyjściowe S-Video, położenie 14 gniazdo zasilania, położenie 13 K kabel RJ-11 (modemowy) 18 kabel, zasilanie, położenie 18 kabel RJ-11 (modemowy) 18 kabel zasilający 18 kamera, położenie 16 klawisz aplikacji, system Windows 9 klawisz aplikacji systemu Windows, położenie 9 klawisze aplikacje systemu Windows 9 esc 9 fn 9 funkcja 9 klawiatura 9 logo Windows 9 klawisze funkcyjne, położenie 9 klawisze klawiatury numerycznej, położenie 9 klawisz esc, położenie 9 klawisz fn, położenie 9 klawisz z logo systemu Windows, położenie 9 klucz produktu 19 komora modułu pamięci, położenie 15 komory moduł pamięci 15 N napęd optyczny, położenie 13 napędy optyczne 13 twarde 15 nazwa i numer produktu, komputer 19 numer seryjny, komputer 19 PLWW Indeks 25

30 O obszar regulacji głośności, położenie 7, 8 obszary przewijania, płytka dotykowa TouchPad 2 otwory wentylacyjne, położenie 12, 15 P płytka dotykowa TouchPad obszary przewijania 2 położenie 2 przyciski 2 podróżowanie z komputerem etykieta atestów modemu 19 etykiety certyfikatów urządzeń bezprzewodowych 19 specyfikacje środowiskowe 22 port 1394, położenie 14 port IEEE 1394, położenie 14 port monitora, zewnętrznego 14 port monitora zewnętrznego, położenie 14 port rozszerzeń, położenie 14 port rozszerzeń, sygnały wejścia/ wyjścia 23 porty HDMI 14 monitor zewnętrzny 14 rozszerzenie 14 USB 13, 14 porty HDMI, położenie 14 porty USB, położenie 13, 14 przełącznik komunikacji bezprzewodowej, położenie 11 przełącznik wyświetlacza, położenie 16 przełącznik wyświetlacza wewnętrznego, położenie 16 przycisk DVD, położenie 6 przyciski DVD 6 multimedia 6, 8 następne/szybko przewiń do przodu 7 odtwórz/wstrzymaj 6 płytka dotykowa TouchPad 2 płytka dotykowa TouchPad, włączanie/wyłączanie 2 poprzednie/przewiń do tyłu 6 wyciszanie dźwięku 7, 8 zasilanie 5, 7 zatrzymaj 7 przyciski aktywności nośnika, położenie 6 przycisk multimedialny, położenie 6, 8 przycisk następne/szybko przewiń do przodu, położenie 7 przycisk odtwórz/wstrzymaj, położenie 6 przycisk poprzednie/przewiń do tyłu, położenie 6 przycisk włączania/wyłączania płytki dotykowej TouchPad 2 przycisk wyciszania, położenie 7, 8 przycisk wyciszania dźwięku, położenie 7, 8 przycisk zasilania, położenie 5, 7 przycisk zatrzymaj, położenie 7 S skróty klawiaturowe, podręczny wykaz 9 soczewki podczerwieni, położenie 11 specyfikacje środowisko pracy 21 znamionowa moc wejściowa 22 specyfikacje dotyczące środowiska pracy 21 specyfikacje dotyczące temperatury 21 specyfikacje dotyczące wilgotności 21 specyfikacje dotyczące wysokości nad poziomem morza 21 specyfikacje dotyczące znamionowej mocy wejściowej 22 specyfikacje środowiskowe 21 system operacyjny etykieta Certyfikatu Autentyczności Microsoft 19 klucz produktu 19 U uregulowania prawne etykieta atestów modemu 19 etykieta regulacyjna 19 etykiety certyfikatów urządzeń bezprzewodowych 19 urządzenie WLAN 19 W wbudowana kamera, położenie 16 wejście gniazdo audio (mikrofonowe), położenie 11 wewnętrzne mikrofony, położenie 16 wnęka baterii 15, 19 wnęka dysku twardego, położenie 15 wnęki bateria 15, 19 dysk twardy 15 wskaźnik baterii, położenie 3, 4 wskaźnik caps lock, położenie 3, 4 wskaźnik gniazda nośników cyfrowych, położenie 14 wskaźniki bateria 3, 4 caps lock 3, 4 Gniazdo nośników cyfrowych 14 komunikacja bezprzewodowa 11 napęd 3, 4 napęd optyczny 13 następne/szybko przewiń do przodu 3 num lock 4, 5 odtwórz/wstrzymaj 3 płytka dotykowa TouchPad 2 poprzednie/przewiń do tyłu 3 przycisk DVD 3 przycisk multimedialny 3, 4 wbudowana kamera 16 wyciszanie 3, 4 wyciszanie dźwięku 3, 4 zasilanie 3, 4 zatrzymaj 3 26 Indeks PLWW

31 zmniejszenie głośności dźwięku 3, 5 zwiększenie głośności dźwięku 4, 5 wskaźniki aktywności nośnika, położenie 3 wskaźniki zasilania, położenie 3, 4 wskaźnik komunikacji bezprzewodowej, położenie 11 wskaźnik napędu, położenie 3, 4 wskaźnik napędu optycznego, położenie 13 wskaźnik num lock, położenie 4, 5 wskaźnik płytki dotykowej TouchPad, położenie 2 wskaźnik przycisku DVD, położenie 3 wskaźnik przycisku multimedialnego, położenie 3, 4 wskaźnik przycisku następne/ szybko przewiń do przodu, położenie 3 wskaźnik przycisku odtwórz/ wstrzymaj, położenie 3 wskaźnik przycisku poprzednie/ przewiń do tyłu, położenie 3 wskaźnik przycisku zatrzymaj, położenie 3 wskaźnik wbudowanej kamery, położenie 16 wskaźnik wyciszenia, położenie 3, 4 wskaźnik wyciszenia dźwięku, położenie 3, 4 wskaźnik zmniejszenia głośności dźwięku, położenie 3, 5 wskaźnik zwiększenia głośności dźwięku, położenie 4, 5 wyjście audio (słuchawkowe), położenie 11 wyjściowe gniazdo audio typu S/ PDIF (słuchawkowe), położenie 11 zatrzask, zwolnienie baterii 15 zatrzask zwalniający, bateria 15 zatrzask zwalniający baterię, położenie 15 Z zasilacz prądu przemiennego, położenie 18 PLWW Indeks 27
