1 Elementy komputera przenośnego Instrukcja obsługi

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Logo SD jest znakiem towarowym należącym do jego właściciela. Uwagi dotyczące produktu W niniejszej instrukcji obsługi opisano funkcje występujące w większości modeli. Niektóre z funkcji mogą być niedostępne na danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: marzec 2009 r. Numer katalogowy dokumentu:

3 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE! Aby zmniejszyć ryzyko oparzeń lub przegrzania komputera, nie umieszczaj go bezpośrednio na kolanach i nie blokuj jego otworów wentylacyjnych. Należy używać komputera tylko na twardej płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Nie należy także dopuszczać, aby pracujący zasilacz dotykał skóry lub miękkiej powierzchni, na przykład poduszki, koca czy ubrania. Komputer i zasilacz spełniają ograniczenia dotyczące temperatury powierzchni dostępnych dla użytkownika, zdefiniowane w normie International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi dotyczące bezpieczeństwa

5 Spis treści 1 Identyfikowanie sprzętu 2 Elementy Elementy w górnej części komputera... 2 Płytka dotykowa TouchPad... 2 Wskaźniki... 3 Przyciski... 5 Klawisze... 7 Elementy z przodu komputera... 8 Elementy z tyłu komputera... 9 Elementy z prawej strony komputera Elementy z lewej strony komputera Elementy w dolnej części komputera Elementy wyświetlacza Anteny urządzenia bezprzewodowego Dodatkowe elementy sprzętowe Etykiety Indeks v

6 vi

7 1 Identyfikowanie sprzętu Aby wyświetlić listę urządzeń zainstalowanych w komputerze, wykonaj następujące kroki: 1. Wybierz kolejno Start > Komputer > Właściwości systemu. 2. W lewym okienku kliknij przycisk Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. UWAGA: W systemie Windows jest dostępna funkcja Kontrola konta użytkownika, która podnosi poziom zabezpieczeń komputera. Wykonanie pewnych zadań, takich jak instalowanie oprogramowania, uruchamianie narzędzi czy zmiana ustawień systemu Windows, może wymagać specjalnego uprawnienia lub podania hasła. Więcej informacji na ten temat znajduje się w module Pomoc i obsługa techniczna. 1

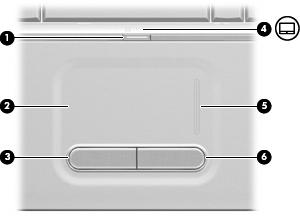

8 2 Elementy Elementy w górnej części komputera Płytka dotykowa TouchPad Element (1) Przycisk włączania/wyłączania płytki dotykowej TouchPad Włącza/wyłącza płytkę dotykową TouchPad. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Wskaźnik płytki dotykowej TouchPad Białe: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (5) Obszar przewijania płytki dotykowej TouchPad Umożliwia przewijanie w górę lub w dół. (6) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. * W tabeli zamieszczono ustawienia fabryczne. Aby wyświetlić i zmienić ustawienia urządzeń wskazujących, wybierz kolejno Start > Panel sterowania > Sprzęt i dźwięk > Mysz. 2 Rozdział 2 Elementy

9 Wskaźniki UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. Element (1) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (2) Wskaźniki zasilania (2)* Świeci: komputer jest włączony. Miga: komputer jest w trybie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (3) Wskaźnik komunikacji bezprzewodowej Niebieski: wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN) lub urządzenie Bluetooth, jest włączone. Bursztynowy: wszystkie urządzenia bezprzewodowe są wyłączone. (4) Wskaźnik num lock Świeci: włączona jest funkcja num lock lub włączony jest wbudowany blok klawiszy numerycznych. Elementy w górnej części komputera 3

10 Element (5) Wskaźnik baterii Świeci: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (6) Wskaźnik napędu Miga: komputer korzysta z dysku twardego lub napędu optycznego. * 2 wskaźniki zasilania wyświetlają te same informacje. Wskaźnik przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest włączony. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. 4 Rozdział 2 Elementy

11 Przyciski UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. Element (1) Głośniki (2) Umożliwiają odtwarzanie dźwięku. (2) Przycisk zasilania* Gdy komputer jest wyłączony, naciśnij przycisk, aby go włączyć. Gdy komputer jest włączony, krótko naciśnij przycisk, aby uruchomić tryb uśpienia. Gdy komputer znajduje się w stanie uśpienia, krótko naciśnij przycisk, aby wyjść z trybu uśpienia. Gdy komputer jest w hibernacji, krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer nie odpowiada i nie można użyć standardowej procedury zamykania systemu Windows, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby dowiedzieć się więcej na temat ustawień zasilania, wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. Elementy w górnej części komputera 5

12 Element (3) Przycisk komunikacji bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. UWAGA: Aby możliwe było ustanowienie połączenia bezprzewodowego, musi być skonfigurowana sieć bezprzewodowa. * W tabeli zamieszczono ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Pomocy i obsłudze technicznej. 6 Rozdział 2 Elementy

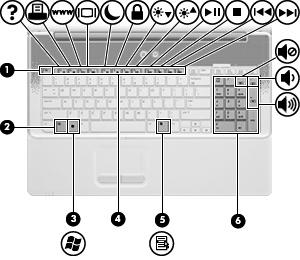

13 Klawisze UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. Element (1) Klawisz esc Wyświetla informacje o systemie (po naciśnięciu razem z klawiszem fn). (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Windows. (4) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). (5) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (6) Zintegrowana klawiatura numeryczna i klawisze głośności Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. Przy naciśniętym klawiszu fn, klawisze gwiazdki (*), minusa (-) i plusa (+) umożliwiają regulację głośności systemu. Elementy w górnej części komputera 7

14 Elementy z przodu komputera Element (1) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (2) Gniazdo wyjściowe audio (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. 8 Rozdział 2 Elementy

15 Elementy z tyłu komputera Element Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. Elementy z tyłu komputera 9

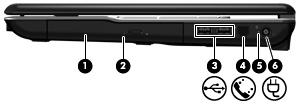

16 Elementy z prawej strony komputera UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. Element (1) Napęd optyczny Odczytuje dyski optyczne i w wybranych modelach także zapisuje na nich. (2) Wskaźnik napędu optycznego Miga: trwa uzyskiwanie dostępu do napędu optycznego. (3) Porty USB (2) Umożliwiają podłączenie opcjonalnych urządzeń USB. (4) Gniazdo RJ-11 (modemowe) (tylko wybrane modele) Umożliwia podłączenie kabla modemowego. (5) Lampka zasilacza prądu przemiennego Świeci: komputer jest podłączony do zewnętrznego źródła zasilania. Nie świeci: komputer nie jest podłączony do zewnętrznego źródła zasilania. (6) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. 10 Rozdział 2 Elementy

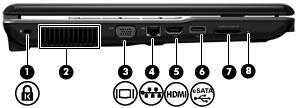

17 Elementy z lewej strony komputera UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. Element (1) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. (2) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. (3) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (4) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (5) Port HDMI (tylko wybrane modele) Umożliwia połączenie komputera z opcjonalnym urządzeniem audio lub wideo, takim jak telewizor o wysokiej rozdzielczości, albo z dowolnym zgodnym urządzeniem cyfrowym lub audio. UWAGA: Zależnie od modelu komputera w tym miejscu dostępny jest port HDMI lub port USB. (6) Port esata/usb Umożliwia podłączenie urządzenia esata o wysokiej wydajności, jak zewnętrzny dysk twardy esata, lub opcjonalnego urządzenia USB. (7) Gniazdo nośników cyfrowych (tylko wybrane modele) Obsługuje następujące formaty kart cyfrowych: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Karta pamięci Secure Digital (SD) xd-picture Card (XD) (8) Wskaźnik gniazda nośników cyfrowych, położenie Świeci: Gniazdo nośników cyfrowych jest używane Elementy z lewej strony komputera 11

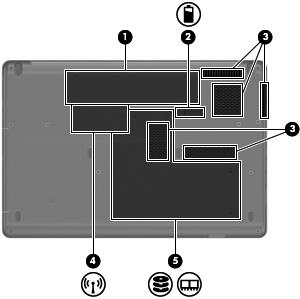

18 Elementy w dolnej części komputera Element (1) Wnęka baterii Miejsce na włożenie baterii. (2) Zatrzask zwalniający baterie Zwalnia baterię znajdującą się we wnęce. (3) Otwory wentylacyjne (5) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. (4) Komora modułu łączności bezprzewodowej Zawiera moduł lokalnej sieci bezprzewodowej. UWAGA: Aby zapobiec zawieszeniu systemu, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju lub regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, wyjmij to urządzenie, aby przywrócić funkcjonalność komputera, a następnie skontaktuj się z pomocą techniczną za pomocą Pomocy i obsługi technicznej. (5) Wnęka dysku twardego Mieści dysk twardy i zawiera gniazda modułów pamięci. 12 Rozdział 2 Elementy

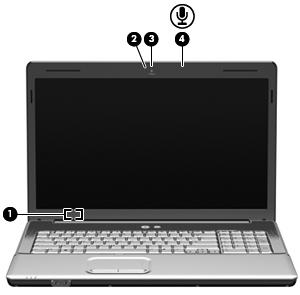

19 Elementy wyświetlacza Element (1) Przełącznik wyświetlacza komputera Powoduje wyłączenie wyświetlacza i uruchamia stan uśpienia, jeśli wyświetlacz zostanie zamknięty w czasie pracy komputera. (2) Wskaźnik kamery internetowej (tylko wybrane modele) Świeci: Kamera pracuje. (3) Kamera internetowa (tylko wybrane modele) Umożliwia nagrywanie audio i wideo oraz robienie zdjęć. (4) Mikrofon wewnętrzny Nagrywa dźwięk. Elementy wyświetlacza 13

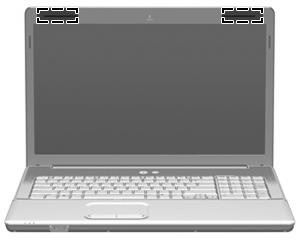

20 Anteny urządzenia bezprzewodowego Komputer posiada co najmniej 2 anteny, które wysyłają i odbierają sygnały z jednego lub większej liczby urządzeń bezprzewodowych. Anteny te nie są widoczne na zewnątrz komputera. UWAGA: Aby zapewnić optymalną transmisję, należy pozostawić wolną przestrzeń w pobliżu anten. Więcej informacji o uregulowaniach prawnych dotyczących łączności bezprzewodowej można znaleźć w sekcji Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe dotyczącej danego kraju lub regionu. Informacje te znajdują się w module Pomoc i obsługa techniczna. 14 Rozdział 2 Elementy

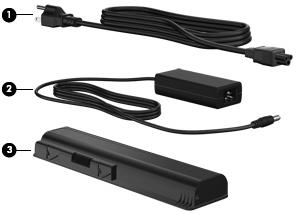

21 Dodatkowe elementy sprzętowe Element (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. * Baterie i kable zasilające różnią się wyglądem w zależności od kraju/regionu. Dodatkowe elementy sprzętowe 15

22 3 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa zawiera ważne informacje, w tym: Nazwa produktu (1). Nazwa produktu znajduje się z przodu komputera. Numer seryjny (s/n) (2). Jest to ciąg znaków alfanumerycznych unikatowy dla każdego produktu. Numer części/numer produktu (p/n) (3). Ten numer stanowi źródło informacji o elementach sprzętowych urządzenia. Numer części pozwala pracownikowi serwisu określić potrzebne elementy i części. modelu (4). Jest to identyfikator alfanumeryczny, który umożliwia znalezienie dokumentacji, sterowników i zasobów pomocy technicznej dla komputera. Okres gwarancji (5). Liczba ta określa długość okresu gwarancyjnego tego komputera (w latach). Podczas kontaktowania się z pomocą techniczną trzeba mieć dostęp do tych informacji. Etykieta serwisowa znajduje się na spodzie komputera. Certyfikat Autentyczności Microsoft znajduje się na nim klucz produktu Microsoft Windows. Klucz ten może być wymagany przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta zgodności z normami znajdują się niej informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się wewnątrz komory baterii. Etykiety certyfikatów urządzeń bezprzewodowych (tylko wybrane modele) zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów/regionów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być urządzenie bezprzewodowej sieci LAN (WLAN) lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, to odpowiednie etykiety z certyfikatami są dostarczane z komputerem. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się wewnątrz komory modułu WLAN. 16 Rozdział 3 Etykiety

23 Indeks A anteny 14 anteny urządzenia bezprzewodowego 14 aplikacje systemu Windows, klawisz 7 B bateria, położenie 15 E elementy część górna 2 dodatkowy sprzęt 15 dolna część 12 lewa strona 11 prawa strona 10 przód 8 tył 9 wyświetlacz 13 etykieta Certyfikatu Autentyczności 16 etykieta Certyfikatu Autentyczności firmy Microsoft 16 etykieta certyfikatu urządzenia bezprzewodowego 16 etykieta serwisowa 16 etykieta urządzenia Bluetooth 16 etykieta urządzenia WLAN 16 etykiety Bluetooth 16 Certyfikat Autentyczności firmy Microsoft 16 certyfikat urządzenia bezprzewodowego 16 etykieta serwisowa 16 WLAN 16 zgodność z normami 16 G głośniki, położenie 5 gniazda linki zabezpieczającej 11 moduł pamięci 12 nośniki cyfrowe 11 gniazda wyjściowe RJ-11 (modem) 10 RJ-45 (sieć) 11 wejście audio (mikrofonowe) 8 wyjściowe gniazdo audio (słuchawkowe) 8 gniazdo, zasilanie 10 gniazdo linki zabezpieczającej, położenie 11 gniazdo mikrofonowe (wejście audio) 8 gniazdo nośników cyfrowych, położenie 11 gniazdo RJ-11 (modemowe), położenie 10 gniazdo RJ-45 (sieciowe), położenie 11 gniazdo słuchawkowe (wyjście audio) 8 gniazdo zasilania, położenie 10 I informacje o zgodności z normami etykieta dotycząca zgodności z normami 16 etykiety certyfikatów urządzeń bezprzewodowych 16 K kabel, zasilanie 15 kabel zasilający, położenie 15 kamera internetowa, położenie 13 klawisz aplikacji systemu Windows, położenie 7 klawisze aplikacje systemu Windows 7 blok klawiszy 7 esc 7 fn 7 funkcyjne 7 głośność 7 logo systemu Windows 7 klawisze bloku klawiszy, położenie 7 klawisze funkcyjne, położenie 7 klawisze głośności 7 klawisz esc, położenie 7 klawisz fn, położenie 7 klawisz z logo systemu Windows, położenie 7 klucz produktu 16 komora modułu łączności bezprzewodowej, położenie 12 komora modułu pamięci, położenie 12 komory moduł pamięci 12 moduł sieci bezprzewodowej 12 L lampka zasilacza prądu przemiennego, położenie 10 M mikrofony wewnętrzne, położenie 13 N napęd optyczny, położenie 10 nazwa i numer produktu, komputer 16 Indeks 17

24 numer seryjny, komputer 16 O obszary przewijania, płytka dotykowa TouchPad 2 otwory wentylacyjne, położenie 9, 11, 12 P płytka dotykowa TouchPad obszary przewijania 2 przyciski 2 rozpoznawanie 2 podróżowanie z komputerem etykiety certyfikatów urządzeń bezprzewodowych 16 port esata/usb, położenie 11 port HDMI, położenie 11 port monitora, zewnętrznego 11 port monitora zewnętrznego, położenie 11 porty esata/usb 11 HDMI 11 monitor zewnętrzny 11 USB 10 porty USB, położenie 10 przyciski komunikacja bezprzewodowa 6 płytka dotykowa TouchPad 2 płytka dotykowa TouchPad, włączanie/wyłączanie 2 zasilanie 5 przycisk komunikacji bezprzewodowej, położenie 6 przycisk włączania/wyłączania płytki dotykowej TouchPad 2 przycisk zasilania, położenie 5 S system operacyjny etykieta Certyfikatu Autentyczności firmy Microsoft 16 klucz produktu 16 W wejście audio (mikrofonowe), położenie 8 wnęka baterii 16 wnęka baterii, położenie 12 wnęka dysku twardego, położenie 12 wnęki bateria 12, 16 dysk twardy 12 wskaźnik baterii, położenie 4 wskaźnik caps lock, położenie 3 wskaźniki bateria 4 caps lock 3 kamera internetowa 13 komunikacja bezprzewodowa 3 napęd 4 napęd optyczny 10 num lock 3 płytka dotykowa TouchPad 2 zasilanie 3, 10 wskaźniki zasilania, położenie 3 wskaźnik komunikacji bezprzewodowej, położenie 3 wskaźnik napędu, położenie 4 wskaźnik napędu optycznego, położenie 10 wskaźnik num lock, położenie 3 wskaźnik płytki dotykowej TouchPad, położenie 2 wskaźnik wbudowanej kamery internetowej, położenie 13 wyjście audio (słuchawkowe), położenie 8 Z zasilacz prądu przemiennego, położenie 15 zatrzask, zwalnianie baterii 12 zatrzask zwalniający baterie, położenie 12 U urządzenie WLAN Indeks
