1 Elementy komputera przenośnego Instrukcja obsługi

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Logo SD jest znakiem towarowym należącym do jego właściciela. Java jest zarejestrowanym w Stanach Zjednoczonych znakiem towarowym firmy Sun Microsystems, Inc. Uwagi o produkcie Niniejszy podręcznik opisuje funkcje występujące w większości modeli. Jednak niektóre funkcje mogą nie być dostępne w danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: wrzesień 2008 Numer katalogowy dokumentu:

3 Uwagi na temat bezpieczeństwa OSTRZEŻENIE! Aby ograniczyć prawdopodobieństwo poparzeń lub przegrzania komputera, nie umieszczaj go bezpośrednio na kolanach ani nie blokuj otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Nie należy także dopuszczać do kontaktu zasilacza ze skórą lub miękką powierzchnią, taką jak poduszki, koc czy ubranie w trakcie jego pracy. Komputer i zasilacz prądu zmiennego są zgodne z limitami temperatury powierzchni dostępnych dla użytkownika ustalonymi przez normę International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi na temat bezpieczeństwa

5 Spis treści 1 Identyfikowanie sprzętu 2 Elementy Elementy w górnej części komputera... 2 Urządzenia wskazujące... 2 Wskaźniki... 4 Przyciski i przełączniki... 6 Elementy wyświetlacza... 7 Klawisze... 8 Elementy z przodu komputera... 9 Elementy z tyłu komputera Elementy z prawej strony komputera Elementy z lewej strony komputera Elementy w dolnej części komputera Anteny bezprzewodowe (tylko wybrane modele) Dodatkowe elementy sprzętowe Korzystanie z tabletu Elementy wyświetlacza tabletu Obracanie wyświetlacza Tryb tabletu Tryb komputera przenośnego Etykiety Indeks v

6 vi

7 1 Identyfikowanie sprzętu Aby wyświetlić listę urządzeń zainstalowanych w komputerze, wykonaj następujące kroki: 1. Wybierz kolejno Start > Mój komputer. 2. W okienku Zadania systemowe z lewej strony okna wybierz łącze Wyświetl informacje o systemie. 3. Wybierz kartę Sprzęt > Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. 1

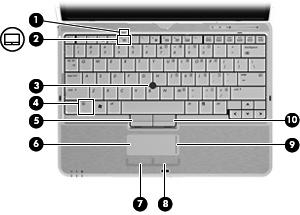

8 2 Elementy Elementy w górnej części komputera Urządzenia wskazujące Element Opis (1) Wskaźnik płytki dotykowej TouchPad Nie świeci: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (2) Włącznik płytki dotykowej TouchPad Włącza/wyłącza płytkę dotykową TouchPad po naciśnięciu razem z klawiszem fn. (3) Drążek wskazujący* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (4) Klawisz fn Włącza/wyłącza płytkę dotykową TouchPad po naciśnięciu razem z klawiszem f5. (5) Lewy przycisk drążka wskazującego* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (6) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (7) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (8) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. 2 Rozdział 2 Elementy

9 Element Opis (9) Obszar przewijania płytki dotykowej TouchPad* Umożliwia przewijanie w górę lub w dół. (10) Prawy przycisk drążka wskazującego* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. *W tabeli zamieszczono ustawienia fabryczne. Aby wyświetlić lub zmienić urządzenia wskazujące, wybierz kolejno Start > Panel sterowania > Drukarki i inny sprzęt > Mysz. Elementy w górnej części komputera 3

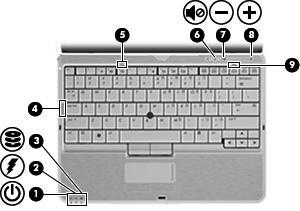

10 Wskaźniki Element Opis (1) Wskaźnik zasilania Świeci: Komputer jest włączony. Komputer jest w trybie wstrzymania. Nie świeci: Komputer jest wyłączony lub znajduje się w stanie hibernacji. (2) Wskaźnik baterii Bursztynowy: Trwa ładowanie baterii. Turkusowy: Bateria jest niemal w pełni naładowana. Miga na bursztynowo: Poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna szybko migać. Nie świeci: Jeżeli komputer jest podłączony do źródła zasilania zewnętrznego, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (3) Wskaźnik napędu Miga turkusowo: Komputer korzysta z dysku twardego. Bursztynowy: System HP 3D DriveGuard tymczasowo zaparkował wewnętrzny dysk twardy. (4) Wskaźnik caps lock Świeci: Włączona jest funkcja caps lock. (5) Wskaźnik płytki dotykowej TouchPad Nie świeci: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (6) Wskaźnik wyciszenia dźwięku Turkusowy: Dźwięk w komputerze jest włączony. Bursztynowy: Dźwięk w komputerze jest wyłączony. 4 Rozdział 2 Elementy

11 Element Opis (7) Wskaźnik zmniejszenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zmniejszyć głośność dźwięku głośnika. (8) Wskaźnik zwiększenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zwiększyć głośność dźwięku głośnika. (9) Wskaźnik num lock Świeci: Włączona jest funkcja num lock lub włączony jest wbudowany blok klawiszy numerycznych. Elementy w górnej części komputera 5

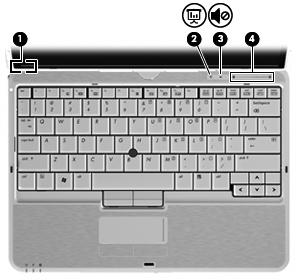

12 Przyciski i przełączniki Element Opis (1) Wewnętrzny przełącznik wyświetlacza Wyłącza wyświetlacz po jego zamknięciu, gdy zasilanie jest włączone. (2) Przycisk prezentacji Uruchamia funkcję prezentacji. (3) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (4) Obszar regulacji głośności Ustawianie głośności dźwięku głośnika: Aby zmniejszyć głośność, przesuń palec wzdłuż obszaru regulacji głośności od prawej do lewej strony. Możesz także nacisnąć i przytrzymać lewą połowę obszaru regulacji głośności. Aby zwiększyć głośność, przesuń palec wzdłuż obszaru regulacji głośności od lewej do prawej strony. Możesz także nacisnąć i przytrzymać prawą połowę obszaru regulacji głośności. 6 Rozdział 2 Elementy

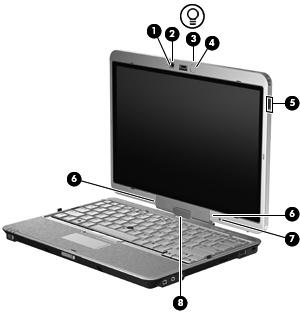

13 Elementy wyświetlacza Element (1) Wskaźnik kamery internetowej (tylko wybrane modele) Opis Świeci: Kamera pracuje. (2) Kamera internetowa (tylko wybrane modele) Umożliwia nagrywanie filmów wideo, dźwięku i robienie zdjęć. (3) Oświetlenie klawiatury Służy do podświetlania klawiatury przy słabym oświetleniu po naciśnięciu przycisku oświetlenia klawiatury. (4) Przycisk oświetlenia klawiatury Służy do otwarcia i włączenia oświetlenia klawiatury. (5) Czujnik linii papilarnych HP (czytnik linii papilarnych) Umożliwia logowanie do systemu Windows na podstawie rozpoznania linii papilarnych, a nie podania hasła. (6) Mikrofony wewnętrzne (2) Nagrywanie dźwięku i przesyłanie dźwięku dla konferencji wideo i VoIP (Voice Over IP). (7) Czujnik światła otaczającego Automatycznie dostosowuje jasność wyświetlacza zależnie od jasności otoczenia. (8) Zawias obrotowy Służy do podnoszenia i opuszczania wyświetlacza oraz do zamiany komputera z tradycyjnego komputera przenośnego w tablet i na odwrót. Elementy w górnej części komputera 7

14 Klawisze Element Opis (1) Klawisz esc Wyświetla informacje o systemie (po naciśnięciu razem z klawiszem fn). (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Microsoft Windows. (4) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (5) Wbudowany blok klawiszy numerycznych Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (6) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). 8 Rozdział 2 Elementy

15 Elementy z przodu komputera Element Opis (1) Przełącznik zasilania Gdy komputer jest wyłączony, przesuń przełącznik w prawo, aby go włączyć. Gdy komputer jest włączony, przesuń przełącznik w prawo, aby go wyłączyć. Gdy komputer znajduje się w stanie wstrzymania, szybko przesuń wyłącznik w prawo by wyjść z trybu wstrzymania. Gdy komputer jest w stanie hibernacji, krótko przesuń przełącznik w prawo, aby zakończyć hibernację. Jeżeli komputer nie odpowiada i nie można użyć standardowej procedury zamykania systemu Windows, przesunięcie przełącznika w prawo i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby dowiedzieć się więcej na temat ustawień zasilania, wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. (2) Gniazdo na wizytówki Utrzymuje wizytówkę w takiej pozycji, by kamera internetowa mogła przechwycić obraz. (3) Zatrzask zwalniający wyświetlacz Umożliwia otwarcie komputera. (4) Przycisk oświetlenia klawiatury Służy do otwarcia i włączenia oświetlenia klawiatury. (5) Przycisk zewnętrznej anteny WWAN Służy do otwierania zewnętrznej anteny WWAN. (6) Komora Bluetooth Znajduje się w niej opcjonalne urządzenie Bluetooth. Elementy z przodu komputera 9

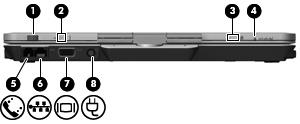

16 Elementy z tyłu komputera Element Opis (1) Pokrętło W trybie tabletu, działa jako klawisz enter oraz strzałki w górę i w dół na standardowej klawiaturze. Wciśnij by wprowadzić komendę. Obróć w górę by przewinąć do góry. Obróć w dół by przewinąć w dół. (2) Przycisk esc W trybie tabletu pozwala na wyjście z aplikacji. (3) Przycisk obrotu W trybie tabletu przełącza obraz pomiędzy ustawieniem poziomym a pionowym. (4) Przycisk ctrl+alt+del W trybie tabletu: Gdy system Windows działa, naciśnij ten przycisk za pomocą piórka by wprowadzić polecenie ctrl+alt+del.* Gdy program Computer Setup działa, naciśnij ten przycisk za pomocą piórka by wprowadzić polecenie resetowania. Komputer zostanie uruchomiony ponownie, a wszystkie nie zapisane informacje zostaną utracone. Funkcja resetowania może być użyta w celu przywrócenia działania gdy system przestanie reagować. (5) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. (6) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (7) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (8) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. *W celu ochrony danych i systemu, komenda ctrl+alt+delete nie może być wprowadzona za pomocą przycisków ctrl, alt i del na klawiaturze ekranowej. 10 Rozdział 2 Elementy

17 Elementy z prawej strony komputera Element (1) Czujnik linii papilarnych HP (czytnik linii papilarnych) Opis Umożliwia logowanie do systemu Windows na podstawie rozpoznania linii papilarnych, a nie podania hasła. (2) Port 1394 Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (3) Gniazdo wyjściowe audio (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. (4) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (5) czytnik kart SD Obsługuje następujące formaty opcjonalnych kart cyfrowych: karta pamięci Secure Digital (SD) MultiMediaCard (MMC) (6) port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (7) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. Elementy z prawej strony komputera 11

18 Elementy z lewej strony komputera UWAGA: Skorzystaj z rysunku najbardziej podobnego do posiadanego komputera. Element Opis (1) Uchwyt na piórko Służy do przechowywania piórka. (2) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas korzystania z urządzenia jest normalnym zjawiskiem. (3) Gniazdo kart ExpressCard (tylko w wybranych modelach) Obsługuje opcjonalne karty ExpressCard. (4) Wskaźnik komunikacji bezprzewodowej Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN), mobilny modem szerokopasmowy HP i/lub urządzenie Bluetooth, jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (5) Przełącznik sieci bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. UWAGA: Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (6) Przycisk centrum informacyjnego Uruchamia centrum informacyjne, które umożliwia otwieranie różnych programów. (7) Zasilany port USB Zapewnia zasilanie dla urządzenia USB, takiego jak opcjonalna zewnętrzna zatoka MultiBay, gdy jest podłączone zasilanym kablem USB. 12 Rozdział 2 Elementy

19 Element Opis (1) Uchwyt na piórko Służy do przechowywania piórka. (2) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas korzystania z urządzenia jest normalnym zjawiskiem. (3) Czytnik kart inteligentnych (tylko wybrane modele) Obsługuje opcjonalne karty inteligentne i karty Java. (4) Wskaźnik komunikacji bezprzewodowej Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN), mobilny modem szerokopasmowy HP i/lub urządzenie Bluetooth, jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (5) Przełącznik sieci bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. UWAGA: Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (6) Przycisk centrum informacyjnego Uruchamia centrum informacyjne, które umożliwia otwieranie różnych programów. (7) Zasilany port USB Zapewnia zasilanie dla urządzenia USB, takiego jak opcjonalna zewnętrzna zatoka MultiBay, gdy jest podłączone zasilanym kablem USB. Elementy z lewej strony komputera 13

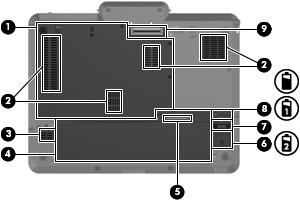

20 Elementy w dolnej części komputera Element Opis (1) Wnęka dysku twardego Zawiera dysk twardy, gniazda modułów pamięci, moduł WLAN (tylko w wybranych modelach) oraz moduł WWAN (tylko w wybranych modelach). (2) Otwory wentylacyjne (4) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas korzystania z urządzenia jest normalnym zjawiskiem. (3) Głośnik Umożliwia odtwarzanie dźwięku. (4) Wnęka baterii Zawiera baterię i kartę SIM. (5) Wskaźnik poziomu naładowania Wyświetla przybliżoną wartość pozostałego ładunku baterii. (6) Osłona złącza baterii dodatkowej Przesunięcie powoduje odsłonięcie złącza baterii dodatkowej. (7) Złącze baterii dodatkowej Umożliwia podłączenie dodatkowej baterii. (8) Zatrzask zwalniający baterii Zwalnia baterię znajdującą się we wnęce. (9) Złącze dokowania Umożliwia podłączenie opcjonalnego urządzenia dokowania. 14 Rozdział 2 Elementy

21 Anteny bezprzewodowe (tylko wybrane modele) W wybranych modelach komputerów antena bezprzewodowa przesyła i odbiera sygnały z jednego lub kilku urządzeń bezprzewodowych. Anteny te nie są widoczne z zewnątrz komputera. Element Opis (1) Antena WWAN* Antena wysyła i odbiera sygnały w bezprzewodowych sieciach rozległych (WWAN). (2) Antena WLAN (2)* Antena wysyła i odbiera sygnały w lokalnych sieciach bezprzewodowych (WLAN). (3) Zewnętrzna antena WWAN Antena wysyła i odbiera sygnały w bezprzewodowych sieciach rozległych (WWAN). *Anteny te nie są widoczne z zewnątrz komputera. Aby zapewnić optymalną transmisję, należy pozostawiać wolną przestrzeń w pobliżu anten. Aby zobaczyć regulacje prawne dotyczące sieci bezprzewodowych, przeczytaj rozdział Uwagi dotyczące przepisów, bezpieczeństwa i środowiska dotyczące danego kraju lub regionu. Uwagi te znajdują się w module Pomoc i obsługa techniczna. Anteny bezprzewodowe (tylko wybrane modele) 15

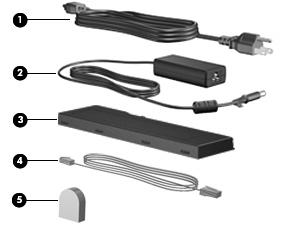

22 Dodatkowe elementy sprzętowe Element Opis (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (4) Kabel modemowy (tylko wybrane modele) Umożliwia podłączenie wewnętrznego modemu do gniazda telefonicznego RJ-11 lub do kabla odpowiedniego dla danego kraju lub regionu. (5) Odpowiedni dla danego kraju lub regionu adapter modemu (tylko w wybranych modelach) Umożliwia podłączanie kabla modemowego do gniazda telefonicznego innego niż RJ-11. *Baterie i przewody zasilające różnią się wyglądem w zależności od kraju i regionu. Przewód modemowy jest niezbędny tylko w przypadku korzystania dostępu do Internetu przez połączenie telefoniczne. 16 Rozdział 2 Elementy

23 3 Korzystanie z tabletu 17

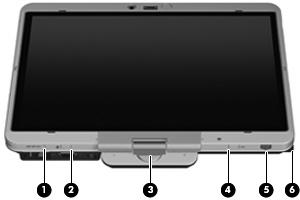

24 Elementy wyświetlacza tabletu Element Opis (1) Przycisk ctrl+alt+del* Gdy system Windows działa, naciśnij ten przycisk za pomocą piórka by wprowadzić polecenie ctrl+alt+delete. Gdy program Computer Setup działa, naciśnij ten przycisk za pomocą piórka by wprowadzić polecenie resetowania. Komputer zostanie uruchomiony ponownie, a wszystkie nie zapisane informacje zostaną utracone. Funkcja resetowania może być użyta w celu przywrócenia działania gdy system przestanie reagować. (2) Przycisk obrotu Przełącza obraz pomiędzy ustawieniem poziomym a pionowym. (3) Zawias obrotowy Służy do podnoszenia i opuszczania wyświetlacza oraz do zamiany komputera z tradycyjnego komputera przenośnego w tablet i na odwrót. (4) Przycisk esc Pozwala na wyjście z programu. (5) Pokrętło* Działa jak klawisz enter oraz klawisze strzałek w górę i w dół na standardowej klawiaturze: Wciśnij by wprowadzić komendę. Obróć w górę by przewinąć do góry. Obróć w dół by przewinąć w dół. (6) Uchwyt na piórko Miejsce przechowywania pióra. *W tabeli opisano ustawienia domyślne. Informacje na temat zmiany działania przycisku Ctrl+alt+del i pokrętła znajdziesz, wybierając Start > Panel sterowania > Drukarki i inny sprzęt > Ustawienia tablet PC. W celu ochrony danych i systemu, komenda ctrl+alt+delete nie może być wprowadzona za pomocą przycisków ctrl, alt i del na klawiaturze ekranowej. 18 Rozdział 3 Korzystanie z tabletu

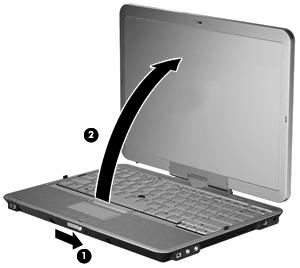

25 Obracanie wyświetlacza Tryb tabletu Wyświetlacz komputera można obrócić z trybu tradycyjnego komputera przenośnego w tryb tabletu. UWAGA: Gdy komputer jest zadokowany w trybie komputera przenośnego lub tabletu, wyświetlacza nie da się obrócić. Zmiana z trybu komputera przenośnego w tryb tabletu: 1. Przesuń zatrzask wyświetlacza (1) by zwolnić wyświetlacz, a następnie otwórz wyświetlacz komputera (2). Obracanie wyświetlacza 19

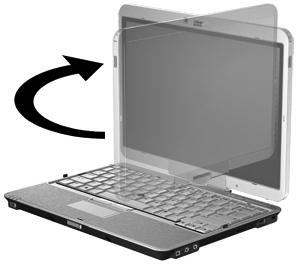

26 2. Obróć wyświetlacz komputera zgodnie z ruchem wskazówek zegara, aż zatrzaśnie się w pozycji z dala od klawiatury. 3. Przechyl wyświetlacz komputera w dół na klawiaturę, aż zatrzaśnie się na miejscu. W trybie tabletu, ekran automatycznie obraca się z położenia pionowego w poziome po obróceniu. UWAGA: Jeśli antena komputera znajduje się blisko ciała, może ona wyłączyć automatyczne obracanie ekranu wyświetlacza. 20 Rozdział 3 Korzystanie z tabletu

27 Tryb komputera przenośnego Zmiana z trybu tabletu w tryb komputera przenośnego: 1. Przesuń zatrzask zwalniający wyświetlacz (1). 2. Otwórz wyświetlacz komputera (2). Obracanie wyświetlacza 21

28 3. Obróć wyświetlacz komputera przeciwnie do ruchu wskazówek zegara, aż zatrzaśnie się w stronę klawiatury. UWAGA: Aby uniknąć braku odpowiedzi podczas włączania komputera, upewnij się, że bateria jest dobrze osadzona. 22 Rozdział 3 Korzystanie z tabletu

29 4 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa Zawiera ważne informacje, między innymi: firmę i nazwę serii, numer seryjny (s/n) oraz numer produktu (p/n) komputera. Nazwa produktu(1). Jest to nazwa produktu znajdująca się z przodu komputera przenośnego. Numer seryjny (s/n) (2). Jest to kod alfanumeryczny unikalny dla każdego urządzenia. Numer części/numer produktu (p/n) (3). Stanowi źródło informacji o elementach sprzętowych urządzenia. Ułatwia on technikowi serwisu ustalenie niezbędnych części i komponentów. Opis modelu (4). Numer ten pozwala na odnalezienie dokumentacji, sterowników i wsparcia dla komputera przenośnego. Okres gwarancji (5). Numer tek określa długość trwania okresu gwarancyjnego tego komputera. Należy mieć dostęp do tych informacji podczas kontaktowania się z pomocą techniczną. Etykieta serwisowa jest przyklejona na spodzie komputera. Certyfikat Autentyczności firmy Microsoft zawiera klucz produktu Windows. Klucz ten może być wymagany przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta dotycząca zgodności z normami zawiera informacje o zgodności komputera z normami. Etykieta zgodności z przepisami jest umieszczona we wnęce baterii. Etykieta atestów modemu zawiera informacje o zgodności modemu z normami oraz oznaczenia urzędów normalizacji wymagane w niektórych krajach, gdzie modem został dopuszczony do użytku. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykieta zgodności modemu jest umieszczona we wnęce baterii. Etykiety certyfikatów urządzenia bezprzewodowego (tylko wybrane modele) zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być urządzenie bezprzewodowej sieci LAN (WLAN) lub opcjonalne urządzenie Bluetooth. Jeżeli dany 23

30 model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, jest on dostarczany z certyfikatami. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety zgodności z sieciami bezprzewodowymi znajdują się we wnęce baterii i dysku twardego. Etykieta karty SIM (tylko wybrane modele) znajduje się na niej numer ICCID (Integrated Circuit Card Identifier) danej karty SIM. Etykieta ta jest umieszczona we wnęce baterii. Etykieta numeru seryjnego mobilnego modemu szerokopasmowego HP (tylko wybrane modele) znajduje się na niej numer seryjny danego modemu. Etykieta znajduje się we wnęce dysku twardego. 24 Rozdział 4 Etykiety

31 Indeks A adapter modemu, położenie 16 antena WLAN, położenie 15 antena WWAN, położenie 15 aplikacje systemu Windows, klawisz 8 B bateria, położenie 16 C czujnik światła otaczającego, położenie 7 czytnik, linii papilarnych 7, 11 czytnik kart inteligentnych, położenie 13 czytnik kart SD, położenie 11 czytnik linii papilarnych, położenie 7, 11 D drążek wskazujący, położenie 2 E elementy anteny urządzenia bezprzewodowego 15 część górna 2 dodatkowy sprzęt 16 dolna część 14 lewa strona 12 prawa strona 11 przód 9 tył 10 wyświetlacz 7 elementy wyświetlacza tabletu 18 etykieta atestów modemu 23 etykieta Certyfikatu Autentyczności 23 etykieta Certyfikatu Autentyczności firmy Microsoft 23 etykieta certyfikatu urządzenia bezprzewodowego 24 etykieta serwisowa 23 etykieta SIM 24 etykieta urządzenia Bluetooth 24 etykieta urządzenia WLAN 24 etykieta z numerem seryjnym mobilnego modemu szerokopasmowego HP 24 etykiety atesty modemu 23 Bluetooth 24 Certyfikat Autentyczności firmy Microsoft 23 certyfikat urządzenia bezprzewodowego 24 etykieta serwisowa 23 mobilny modem szerokopasmowy HP 24 SIM 24 WLAN 24 zgodność z normami 23 G głośniki, położenie 14 gniazda czytnik kart SD 11 ExpressCard 12 kabel zabezpieczający 11 moduł pamięci 14 SIM 14 wizytówka 9 gniazda typu jack RJ-11 (modemowe) 10 RJ-45 (sieciowe) 10 wejście audio (mikrofonowe) 11 wyjście audio (słuchawkowe) 11 gniazdo, zasilanie 10 Gniazdo ExpressCard 12 gniazdo linki zabezpieczającej, położenie 11 gniazdo mikrofonowe (wejście audio) 11 gniazdo na wizytówki 9 gniazdo RJ-11 (modemowe), położenie 10 gniazdo RJ-45 (sieciowe), położenie 10 gniazdo słuchawkowe (wyjście audio) 11 gniazdo zasilania, położenie 10 I informacje o zgodności z normami etykieta atestów modemu 23 etykieta dotycząca zgodności z normami 23 etykiety certyfikatów urządzeń bezprzewodowych 24 K kabel, zasilanie 16 kabel modemowy, położenie 16 kabel zasilający, położenie 16 kamera, położenie 7 klawisz aplikacji systemu Windows, położenie 8 klawisze aplikacje systemu Windows 8 blok klawiszy 8 esc 8 fn 8 Indeks 25

32 funkcyjne 8 logo systemu Windows 8 klawisze bloku klawiszy, położenie 8 klawisze funkcyjne, położenie 8 klawisz esc, położenie 8 klawisz fn, korzystanie 2 klawisz fn, położenie 8 klawisz z logo systemu Windows, położenie 8 klucz produktu 23 komora Bluetooth, położenie 9 M mikrofon, wewnętrzny 7 mikrofon wewnętrzny, położenie 7 moduł pamięci 14 N nazwa i numer produktu, komputer 23 numer seryjny, komputer 23 O obszar przewijania, płytka dotykowa TouchPad 3 obszar regulacji głośności, położenie 6 oświetlenie klawiatury, położenie 7 otwory wentylacyjne, położenie 12, 13, 14 P płytka dotykowa TouchPad identyfikowanie 2 obszar przewijania 3 przyciski 2 podróżowanie z komputerem etykieta atestów modemu 23 etykiety certyfikatów urządzeń bezprzewodowych 24 pokrętło, położenie 10, 18 port 1394, położenie 11 port IEEE 1394, położenie 11 port monitora, zewnętrznego 10 port monitora zewnętrznego, położenie 10 port USB, zasilany 12, 13 porty monitor zewnętrzny 10 USB 11 porty USB, położenie 11 przełączniki komunikacja bezprzewodowa 12, 13 przełącznik sieci bezprzewodowej, położenie 12, 13 przełącznik wyświetlacza, położenie 6 przełącznik zasilania, położenie 9 przycisk centrum informacyjnego 12 przycisk ctrl+alt+del, położenie 10, 18 przycisk esc, położenie 10, 18 przyciski ctrl+alt+del 10, 18 drążek wskazujący 2 esc 10, 18 informacje 12 obrót 10, 18 oświetlenie klawiatury 7, 9 płytka dotykowa TouchPad 2 prezentacja 6 wyciszanie dźwięku 6 zewnętrzna antena WWAN 9 przyciski drążka wskazującego, położenie 2 przycisk obrotu, położenie 10, 18 przycisk oświetlenia klawiatury, położenie 7, 9 przycisk prezentacji, położenie 6 przycisk wyciszania, położenie 6 przycisk wyciszania dźwięku, położenie 6 przycisk zewnętrznej anteny WWAN, położenie 9 S system operacyjny etykieta Certyfikatu Autentyczności firmy Microsoft 23 klucz produktu 23 U uchwyt, na piórko 18 uchwyt na piórko, położenie 12, 13 uchwyt na pióro 18 urządzenia bezprzewodowe 14 urządzenie WLAN 24 W wejście audio (mikrofonowe), położenie 11 wewnętrzny przełącznik wyświetlacza, położenie 6 Włącznik płytki dotykowej TouchPad 2 wnęka baterii 14, 23 wnęka dysku twardego, położenie 14 wnęki bateria 14, 23 dysk twardy 14 wskaźnik baterii, położenie 4 wskaźnik caps lock, położenie 4 wskaźniki bateria 4 caps lock 4 kamera 7 klawiatura 7 komunikacja bezprzewodowa 12, 13 napęd 4 num lock 5 płytka dotykowa TouchPad 2, 4 wyciszanie 4 wyciszanie dźwięku 4 zasilanie 4 zmniejszenie głośności 5 zwiększenie głośności 5 wskaźniki zasilania, położenie 4 wskaźnik kamery, położenie 7 wskaźnik komunikacji bezprzewodowej, położenie 12, 13 wskaźnik napędu, położenie 4 wskaźnik num lock, położenie 5 Wskaźnik płytki dotykowej TouchPad 2, 4 wskaźnik poziomu naładowania, położenie Indeks

33 wskaźnik wyciszenia, położenie 4 wskaźnik wyciszenia dźwięku, położenie 4 wskaźnik zmniejszenia głośności dźwięku, położenie 5 wskaźnik zwiększenia głośności dźwięku, położenie 5 wyjście audio (słuchawkowe), położenie 11 wyświetlacz obracanie 19 tryb komputera przenośnego 21 tryb tabletu 19 Z zasilacz prądu przemiennego, położenie 16 zatrzask, zwolnienie baterii 14 zatrzask zwalniający, bateria 14 zatrzask zwalniający baterię, położenie 14 zatrzask zwalniający wyświetlacz, położenie 9 zawias, obrotowy 7, 18 zawias obrotowy, położenie 7, 18 zewnętrzna antena WWAN, położenie 15 złącze baterii dodatkowej, położenie 14 złącze dokowania, położenie 14 Indeks 27
