1 Przewodnik po komputerze przeno nym Numer katalogowy dokumentu: Stycze 2007 r. W tym podręczniku opisano elementy sprzętowe komputera.

2 Spis tre ci 1 na płycie górnej komputera Wskaźniki Urządzenia wskazujące Przyciski, wyłączniki i czytniki Klawisze na przedzie komputera z tyłu komputera z prawej strony komputera z lewej strony komputera na spodzie komputera Anteny urządzenia bezprzewodowego Dodatkowe elementy sprzętowe Etykiety Specyfikacje Środowisko pracy Wartości znamionowe zasilania Indeks Przewodnik po komputerze przeno nym ii

3 1 W tym rozdziale opisano elementy sprzętowe komputera. Aby wyświetlić listę sprzętu zainstalowanego w komputerze: 1. Wybierz kolejno Start > Komputer > Właściwości systemu. 2. W lewym okienku zadań wybierz opcję Menedżer urządzeń. Za pomocą Menedżera urządzeń można też dodawać sprzęt lub modyfikować konfiguracje urządzeń. wchodzące w skład zestawu komputerowego różnią się w zależności od rejonu geograficznego oraz modelu. Na ilustracjach zawartych w tym podręczniku przedstawiono standardowe elementy zewnętrzne wchodzące w skład większości modeli komputerów. Przewodnik po komputerze przeno nym 1 1

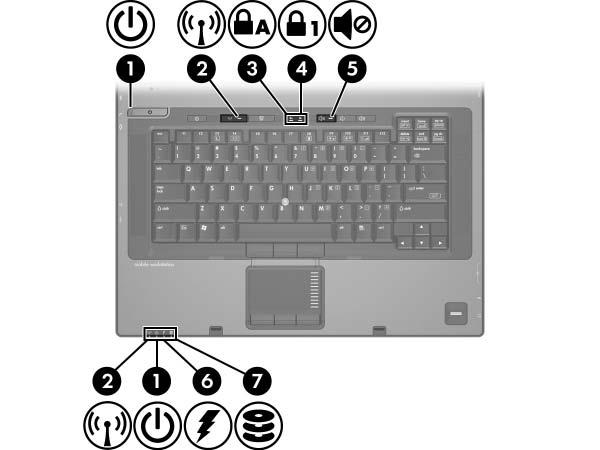

4 na płycie górnej komputera Wska niki 1 Wskaźniki zasilania* (2) Włączone: komputer jest włączony. Migają: komputer znajduje się w stanie uśpienia. Migają szybko: należy podłączyć zasilacz prądu przemiennego HP Smart o wyższej mocy znamionowej. Wyłączone: komputer jest wyłączony lub znajduje się w stanie hibernacji. (ciąg dalszy) 1 2 Przewodnik po komputerze przeno nym

5 2 Wskaźniki komunikacji bezprzewodowej (2) Włączone: zintegrowane urządzenie bezprzewodowe, np. urządzenie bezprzewodowej sieci lokalnej i/lub urządzenie Bluetooth, jest włączone. 3 Wskaźnik caps lock Włączony: włączona jest funkcja caps lock. 4 Wskaźnik num lock Włączony: włączona jest funkcja num lock. 5 Wskaźnik wyciszenia dźwięku Włączony: dźwięk komputera jest wyłączony. 6 Wskaźnik baterii Bursztynowy: pakiet baterii jest w trakcie ładowania. Zielony: pakiet baterii jest prawie naładowany do pełna. Miga w kolorze bursztynowym: pakiet baterii, który jest jedynym źródłem zasilania komputera, osiągnął niski poziom naładowania. Gdy naładowanie baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybciej. Wyłączony: jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do zewnętrznego źródła zasilania, wskaźnik pozostaje wyłączony do momentu osiągnięcia przez baterię niskiego poziomu naładowania. (ciąg dalszy) Przewodnik po komputerze przeno nym 1 3

6 7 Wskaźnik napędu Miga w kolorze zielonym: komputer korzysta z dysku twardego lub napędu optycznego. Bursztynowy: dysk twardy jest zaparkowany. *Oba wskaźniki zasilania wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko przy otwartym komputerze. Wskaźnik zasilania na przedzie komputera jest widoczny zarówno przy otwartym, jak i zamkniętym komputerze. Oba wskaźniki komunikacji bezprzewodowej wyświetlają te same informacje. Wskaźnik na przycisku komunikacji bezprzewodowej jest widoczny tylko przy otwartym komputerze. Wskaźnik komunikacji bezprzewodowej na przedzie komputera jest widoczny zarówno przy otwartym, jak i zamkniętym komputerze. 1 4 Przewodnik po komputerze przeno nym

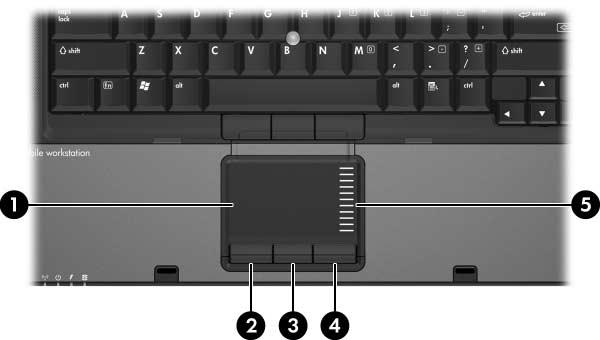

7 Urz dzenia wskazuj ce Płytka dotykowa TouchPad 1 Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. Może zostać skonfigurowana do wykonywania innych funkcji myszy, takich jak przewijanie, zaznaczanie i klikanie dwukrotne. 2 Lewy przycisk płytki TouchPad* 3 Środkowy przycisk płytki TouchPad* 4 Prawy przycisk płytki TouchPad* 5 Obszar przewijania płytki TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. Pełni te same funkcje, co środkowy przycisk myszy zewnętrznej. Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. Umożliwia przewijanie w górę lub w dół. *W tabeli zostały wymienione ustawienia domyślne. Aby wyświetlić i zmienić preferencje płytki dotykowej TouchPad, należy wybrać kolejno Start > Panel sterowania > Sprzęt i dźwięk > Mysz. Przewodnik po komputerze przeno nym 1 5

8 Dr ek wskazuj cy (tylko w wybranych modelach) 1 Lewy przycisk drążka wskazującego 2 Środkowy przycisk drążka wskazującego Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. Pełni te same funkcje, co środkowy przycisk myszy zewnętrznej. 3 Drążek wskazujący Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. 4 Prawy przycisk drążka wskazującego Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. 1 6 Przewodnik po komputerze przeno nym

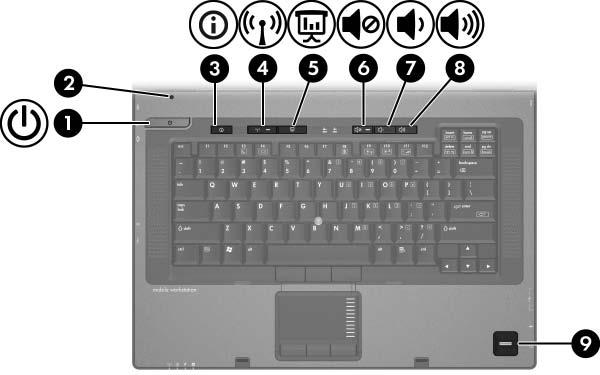

9 Przyciski, wył czniki i czytniki 1 Przycisk zasilania* Gdy komputer jest wyłączony, naciśnięcie przycisku zasilania powoduje włączenie komputera. Jeżeli komputer przestał odpowiadać i nie można użyć standardowej procedury zamykania systemu Windows, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby dowiedzieć się więcej o ustawieniach zasilania, należy wybrać kolejno Start > Panel sterowania > System ikonserwacja > Opcje zasilania. 2 Wyłącznik wyświetlacza Powoduje wyłączenie wyświetlacza, gdy zostanie on zamknięty podczas pracy komputera. (ciąg dalszy) Przewodnik po komputerze przeno nym 1 7

10 3 Przycisk Centrum informacyjne 4 Przycisk komunikacji bezprzewodowej* Uruchamia Centrum informacyjne, które umożliwia otwieranie różnych rozwiązań programowych. Umożliwia włączanie i wyłączanie funkcji bezprzewodowych, ale nie tworzy połączenia bezprzewodowego. Aby możliwe było ustanowienie połączenia bezprzewodowego, musi być skonfigurowana sieć bezprzewodowa. 5 Przycisk prezentacji Uruchamia tryb prezentacji. 6 Przycisk wyciszania dźwięku Umożliwia wyciszanie i przywracanie dźwięku komputera. 7 Przycisk zmniejszania głośności 8 Przycisk zwiększania głośności 9 Czytnik linii papilarnych (tylko w wybranych modelach) Umożliwia zmniejszanie głośności dźwięku komputera. Umożliwia zwiększanie głośności dźwięku komputera. Umożliwia logowanie się do systemu Windows za pomocą identyfikacji linii papilarnych zamiast za pomocą hasła. *W tabeli zostały wymienione ustawienia domyślne. Informacje o zmianie ustawień domyślnych można znaleźć w podręcznikach użytkownika dostępnych w Pomocy i obsłudze technicznej. 1 8 Przewodnik po komputerze przeno nym

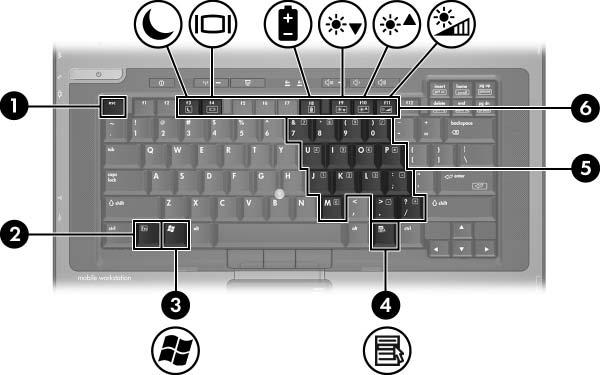

11 Klawisze 1 Klawisz esc Umożliwia wyświetlanie informacji o systemie (po naciśnięciu w kombinacji z klawiszem fn). 2 Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu w kombinacji z klawiszem funkcyjnym lub klawiszem esc). 3 Klawisz z logo systemu Windows 4 Klawisz aplikacji systemu Windows 5 Wbudowany blok klawiszy numerycznych Umożliwia wyświetlanie menu Start systemu Windows. Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. Może być używany tak jak klawisze na zewnętrznej klawiaturze numerycznej. 6 Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu w kombinacji z klawiszem fn). Przewodnik po komputerze przeno nym 1 9

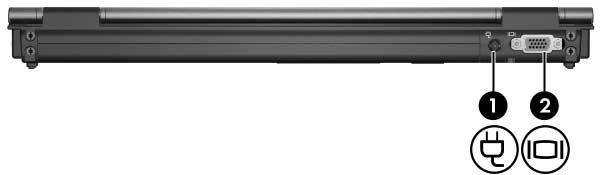

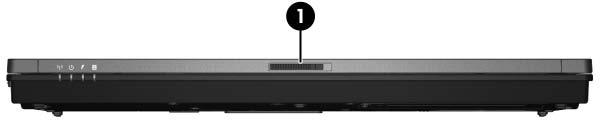

12 na przedzie komputera 1 Zatrzask zwalniający wyświetlacz Umożliwia otwieranie komputera. z tyłu komputera 1 Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego lub zasilacza opcjonalnego. 2 Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego Przewodnik po komputerze przeno nym

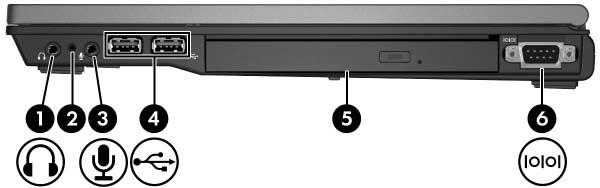

13 z prawej strony komputera 1 Wyjściowe gniazdo audio (słuchawkowe) Umożliwia podłączanie opcjonalnych zasilanych głośników stereofonicznych, słuchawek, słuchawek dousznych, zestawu słuchawkowo-mikrofonowego lub głośników telewizyjnych urządzenia te emitują dźwięk stereofoniczny komputera. 2 Mikrofon wewnętrzny Umożliwia nagrywanie dźwięku. 3 Wejściowe gniazdo audio (mikrofonowe) Umożliwia podłączanie opcjonalnego zestawu słuchawkowo-mikrofonowego, mikrofonu stereofonicznego lub mikrofonu monofonicznego. 4 Porty USB (2) Umożliwiają podłączanie opcjonalnych urządzeń USB. 5 Napęd optyczny Umożliwia odczytywanie dysków optycznych. 6 Port szeregowy (tylko w wybranych modelach) Umożliwia podłączenie opcjonalnego urządzenia szeregowego. Przewodnik po komputerze przeno nym 1 11

14 z lewej strony komputera 1 Gniazdo kabla zabezpieczającego Umożliwia przymocowanie do komputera opcjonalnego kabla zabezpieczającego. Ä Kabel zabezpieczający ma pełnić funkcję odstraszającą, ale może nie zapobiec niewłaściwemu użyciu czy kradzieży komputera. 2 Gniazdo RJ-45 (sieciowe) Umożliwia podłączenie kabla sieciowego. 3 Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. 4 Gniazdo wyjściowe S-Video Umożliwia podłączanie opcjonalnych urządzeń S-Video, takich jak telewizor, magnetowid VCR, kamera wideo, projektor czy karta przechwytywania wideo. (ciąg dalszy) 1 12 Przewodnik po komputerze przeno nym

15 5 Otwór wentylacyjny Umożliwia dopływ powietrza zapewniający chłodzenie elementów wewnętrznych komputera. Ä Aby zapobiec przegrzaniu komputera, otworów wentylacyjnych nie należy w żaden sposób zasłaniać. Należy używać komputera tylko na twardej i płaskiej powierzchni. Nie można dopuścić, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok drukarkę opcjonalną, lub miękką powierzchnię, na przykład przez poduszki lub gruby koc. Wentylator komputera uruchamia się automatycznie w celu chłodzenia elementów wewnętrznych i zapobiegania przegrzaniu. Cykliczne włączanie i wyłączanie się wentylatora podczas pracy jest normalnym zjawiskiem. 6 Port 1394 Umożliwia podłączanie opcjonalnych urządzeń IEEE 1394, na przykład kamery. 7 Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. 8 Gniazdo nośników cyfrowych Obsługuje karty pamięci Secure Digital (SD) oraz karty MultiMediaCard. 9 Czytnik kart inteligentnych Obsługuje opcjonalne karty inteligentne. - Gniazdo PC Card Obsługuje opcjonalne 32-bitowe karty PC Card typu I i II (CardBus) oraz 16-bitowe karty PC Card. Przewodnik po komputerze przeno nym 1 13

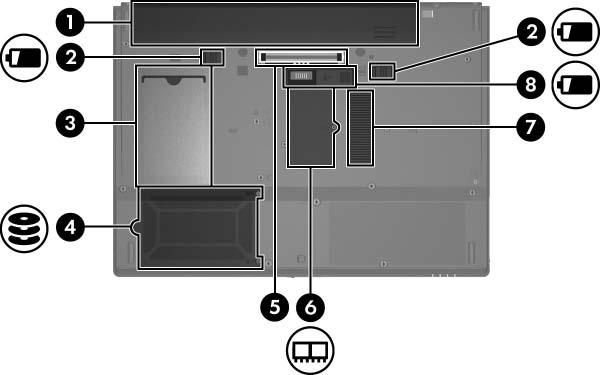

16 na spodzie komputera 1 Wnęka baterii podstawowej Zawiera podstawowy pakiet baterii. 2 Zatrzaski zwalniające podstawowy pakiet baterii (2) Zwalniają podstawowy pakiet baterii z wnęki baterii. 3 Uchwyt wizytówki Jest przeznaczony na wizytówkę o standardowych wymiarach. 4 Wnęka dysku twardego Zawiera dysk twardy. 5 Złącze dokowania Umożliwia podłączenie opcjonalnego urządzenia dokowania. 6 Komora modułu rozszerzenia pamięci Zawiera gniazdo modułu rozszerzenia pamięci. (ciąg dalszy) 1 14 Przewodnik po komputerze przeno nym

17 7 Otwór wentylacyjny Umożliwia dopływ powietrza zapewniający chłodzenie elementów wewnętrznych komputera. Ä Aby zapobiec przegrzaniu komputera, otworów wentylacyjnych nie należy w żaden sposób zasłaniać. Należy używać komputera tylko na twardej i płaskiej powierzchni. Nie można dopuścić, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok drukarkę opcjonalną, lub miękką powierzchnię, na przykład przez poduszki lub gruby koc. Wentylator komputera uruchamia się automatycznie w celu chłodzenia elementów wewnętrznych i zapobiegania przegrzaniu. Cykliczne włączanie i wyłączanie się wentylatora podczas pracy jest normalnym zjawiskiem. 8 Złącze baterii dodatkowej Umożliwia podłączenie opcjonalnego dodatkowego pakietu baterii. Przewodnik po komputerze przeno nym 1 15

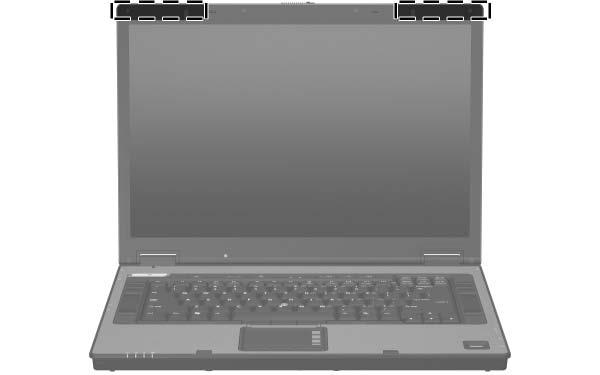

18 Anteny urz dzenia bezprzewodowego Dwie anteny urządzenia bezprzewodowego wysyłają i odbierają sygnały urządzenia bezprzewodowego. Anteny te nie są widoczne z zewnątrz komputera. Informacje o przepisach związanych z łącznością bezprzewodową można znaleźć w sekcji danego kraju w podręczniku Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe, dostępnym w pomocy i obsłudze technicznej. W celu zapewnienia optymalnej transmisji należy zadbać o to, aby obszary znajdujące się bezpośrednio wokół anten były wolne od przeszkód Przewodnik po komputerze przeno nym

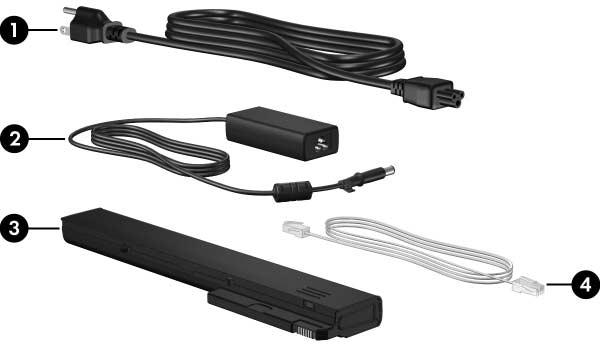

19 Dodatkowe elementy sprz towe 1 Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. 2 Zasilacz prądu przemiennego HP Smart Przekształca prąd przemienny na prąd stały. 3 Podstawowy pakiet baterii* Służy do zasilania komputera, który nie jest podłączony do zasilania zewnętrznego. 4 Kabel modemowy* Umożliwia podłączenie modemu wewnętrznego do gniazda telefonicznego RJ-11 lub do odpowiedniego dla danego kraju adapteru modemu. *Kable modemowe, pakiety baterii i kable zasilające różnią się wyglądem w zależności od regionu i kraju. Przewodnik po komputerze przeno nym 1 17

20 Etykiety Etykiety naklejone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów systemowych lub podróżowania z komputerem po różnych krajach świata. Wygląd i umiejscowienie etykiet różnią się w zależności od modelu. Etykieta serwisowa zawiera nazwę marki i serii produktu, numer produktu (p/n) oraz numer seryjny (s/n). Informacje te należy przygotować przed skontaktowaniem się ze Wsparciem klienta. Etykieta serwisowa znajduje się na spodzie komputera. Informacje zawarte na etykiecie serwisowej są też dostępne w Pomocy i obsłudze technicznej. Certyfikat Autentyczności Microsoft zawiera klucz produktu systemu operacyjnego Windows. Klucz ten może być potrzebny przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat Autentyczności znajduje się na spodzie komputera. Etykieta regulacyjna zawiera informacje o przepisach związanych z komputerem. Etykieta regulacyjna znajduje się na spodzie komputera Przewodnik po komputerze przeno nym

21 Etykieta atestów modemu zawiera informacje o przepisach związanych z modemem oraz wykaz atestów instytucji klasyfikacyjnych, wymaganych w niektórych krajach, gdzie modem został dopuszczony do użytku. Informacje te mogą być potrzebne podczas podróżowania z komputerem po różnych krajach świata. Etykieta atestów modemu znajduje się na spodzie komputera. Etykiety certyfikatów urządzeń bezprzewodowych zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty dla niektórych krajów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem bezprzewodowym może być urządzenie bezprzewodowej sieci lokalnej (WLAN) lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, jest do niego dołączona co najmniej jedna etykieta certyfikatu. Informacje te mogą być potrzebne podczas podróżowania z komputerem po różnych krajach świata. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się na spodzie komputera. Przewodnik po komputerze przeno nym 1 19

22 2 Specyfikacje rodowisko pracy Informacje o środowisku pracy zawarte w poniższej tabeli mogą być pomocne, jeżeli planowane jest używanie lub transportowanie komputera w środowiskach o skrajnych parametrach. Czynnik Miary metryczne Miary USA Temperatura Praca (bez zapisu na dysku optycznym) Praca (z zapisem na dysku optycznym) od 0 do 35 C od 32 do 95 F od 5 do 35 C od 41 do 95 F Przechowywanie i transport od -20 do 60 C od -4 do 140 F Wilgotność względna (bez kondensacji) Praca od 10 do 90% od 10 do 90% Przechowywanie i transport od 5 do 95% od 5 do 95% Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym) Praca (od 14,7 do 10,1 funta/cal kw.*) Przechowywanie i transport (od 14,7 do 4,4 funta/cal kw.*) od -15 do m od -15 do m od -50 do stóp od -50 do stóp *Funty na cal kwadratowy (psia) jest inną jednostką miary wysokości. Przewodnik po komputerze przeno nym 2 1

23 Specyfikacje Warto ci znamionowe zasilania Informacje o zasilaniu zawarte w tej części mogą być pomocne, jeżeli planowane jest używanie komputera w trakcie podróży zagranicznych. Komputer działa przy zasilaniu prądem stałym, który może być dostarczany ze źródła prądu przemiennego lub stałego. Wprawdzie komputer może być zasilany z niezależnego źródła prądu stałego, jednak zdecydowanie zaleca się zasilanie go tylko za pomocą zasilacza prądu przemiennego lub kabla prądu stałego dostarczonego bądź zatwierdzonego dla komputera firmy HP. Komputer akceptuje prąd stały o następujących parametrach: Zasilanie wejściowe Napięcie robocze Robocze natężenie prądu Wartość znamionowa 19,0 V prądu stałego przy 4,74 A 90 W 4,74 A Ten produkt jest przystosowany do systemów zasilania IT stosowanych w Norwegii z napięciem faza-do-fazy nieprzekraczającym 240 V rms. 2 2 Przewodnik po komputerze przeno nym

24 Indeks 1394, port 1 13 A antena 1 16 aplikacje systemu Windows, klawisz 1 9 B bateria, położenie wskaźnika 1 3 bateria, wnęka 1 14 bateria, złącze dodatkowej 1 15 blok klawiszy, klawisze 1 9 blokada kabla zabezpieczającego 1 12 Bluetooth, etykieta 1 19 C caps lock, wskaźnik 1 3 Centrum informacyjne, przycisk 1 8 Certyfikat Autentyczności, etykieta 1 18 certyfikat urządzenia bezprzewodowego, etykieta 1 19 czytnik linii papilarnych 1 8 D dokowanie, złącze 1 14 drążek wskazujący 1 6 drążek wskazujący, przycisk 1 6 dysk twardy, położenie wnęki 1 14 E elementy lewa strona 1 12 płyta górna 1 2 prawa strona 1 11 przód 1 10 spód 1 14 tył 1 10 etykieta atestów modemu 1 19 etykiety atesty modemu 1 19 Certyfikat Autentyczności Microsoft 1 18 certyfikat urządzenia bezprzewodowego 1 19 serwisowa, etykieta 1 18 uregulowania prawne 1 18 WLAN 1 19 Przewodnik po komputerze przeno nym Indeks 1

25 Indeks F fn, klawisz 1 9 funkcyjne, klawisze 1 9 G głośność, przyciski 1 8 gniazda kabel zabezpieczający 1 12 nośniki cyfrowe, gniazdo 1 13 pamięć 1 14 gniazda typu jack RJ-11 (modemowe) 1 12 RJ-45 (sieciowe) 1 12 wejściowe audio (mikrofonowe) 1 11 wyjściowe audio (słuchawkowe) 1 11 wyjściowe S-Video 1 12 I IEEE 1394, port 1 13 K kabel zasilający 1 17 kable, RJ-11 (modemowy) 1 17 karta pamięci Secure Digital (SD) 1 13 klawisze aplikacje systemu Windows 1 9 blok klawiszy 1 9 esc 1 9 fn 1 9 funkcyjne 1 9 logo systemu Windows 1 9 klucz produktu 1 18 komunikacja bezprzewodowa, przycisk 1 8 komunikacja bezprzewodowa, wskaźnik 1 3 L logo systemu Windows, klawisz 1 9 M Microsoft, etykieta Certyfikatu Autentyczności 1 18 mikrofon wewnętrzny 1 11 mikrofonowe (wejścia audio), gniazdo 1 11 moduł rozszerzenia pamięci, komora 1 14 monitor zewnętrzny, port 1 10 N napęd, wskaźnik 1 4 napędy optyczne 1 11 nazwa i numer produktu, komputer 1 18 nośniki cyfrowe, gniazdo 1 13 num lock, wskaźnik 1 3 numer seryjny komputera 1 18 O obszar przewijania płytki TouchPad 1 5 optyczny, położenie napędu 1 11 otwór wentylacyjny 1 13, 1 15 Indeks 2 Przewodnik po komputerze przeno nym

26 Indeks P pakiet baterii, identyfikacja 1 17 pakiet baterii, zatrzask zwalniający 1 14 podróżowanie z komputerem etykieta atestów modemu 1 19 etykiety certyfikatów urządzeń bezprzewodowych 1 19 środowisko, specyfikacje 2 2 porty monitor zewnętrzny 1 10 szeregowy 1 11 USB 1 11, 1 13 praca, specyfikacje środowiska 2 1 prezentacja, przycisk 1 8 przyciski Centrum informacyjne 1 8 drążek wskazujący 1 6 głośność 1 8 komunikacja bezprzewodowa 1 8 prezentacja 1 8 TouchPad 1 5 wyciszanie 1 8 zasilanie 1 7 R RJ-11, gniazdo modemowe 1 12 RJ-11, kabel modemowy 1 17 RJ-45, gniazdo sieciowe 1 12 S serwisowa, etykieta 1 18 słuchawkowe (wyjścia audio), gniazdo 1 11 specyfikacje środowisko pracy 2 1 wartości znamionowe zasilania 2 2 S-Video, gniazdo wyjściowe 1 12 system operacyjny klucz produktu 1 18 Microsoft, etykieta Certyfikatu Autentyczności 1 18 szeregowy, port 1 11 środowisko, specyfikacje 2 1 T temperatura, specyfikacje 2 1 TouchPad 1 5 TouchPad, przyciski 1 5 U uchwyt wizytówki 1 14 uregulowania prawne etykieta atestów modemu 1 19 etykieta regulacyjna 1 18 etykiety certyfikatów urządzeń bezprzewodowych 1 19 urządzenie bezprzewodowe, anteny 1 16 USB, położenie portów 1 11, 1 13 Przewodnik po komputerze przeno nym Indeks 3

27 Indeks W wartości znamionowe zasilania, specyfikacje 2 2 wejściowe gniazdo audio (mikrofonowe) 1 11 wewnętrzny, mikrofon 1 11 wilgotność, specyfikacje 2 1 Windows, klawisz aplikacji 1 9 WLAN, etykieta 1 19 wnęki bateria 1 14 napęd dysku twardego 1 14 wskaźniki bateria 1 3 caps lock 1 3 komunikacja bezprzewodowa 1 3 napęd 1 4 num lock 1 3 wyciszanie 1 3 zasilanie 1 2 wyciszanie, przycisk 1 8 wyciszenie, wskaźnik 1 3 wyjściowe gniazdo audio (słuchawkowe) 1 11 wyłączniki położenie 1 7 wyświetlacz 1 7 wysokość nad poziomem morza, specyfikacje 2 1 wyświetlacz, położenie wyłącznika 1 7 wyświetlacz, zatrzask zwalniający 1 10 Z zabezpieczenie, gniazdo kabla 1 12 zasilacz prądu przemiennego, identyfikacja 1 17 zasilanie, kabel, identyfikacja 1 17 zasilanie, przycisk 1 7 zasilanie, wskaźniki 1 2 zatrzaski zwalniający wyświetlacz 1 10 zwalnianie pakietu baterii 1 14 zewnętrzny monitor, port 1 10 złącza bateria dodatkowa 1 15 dokowanie 1 14 zasilanie 1 10 zwalniający, zatrzask pakiet baterii 1 14 wyświetlacz 1 10 Indeks 4 Przewodnik po komputerze przeno nym
