1 Pobierz Wentyle Pobierz AlnorCAM Zamawiaj w B2B Elementy dacowe Producent zastrzega sobie prawo do dokonywania zmian w wymiarac i danyc tecnicznyc produktów ze względu ttp:// na ciągłe ic doskonalenie 633

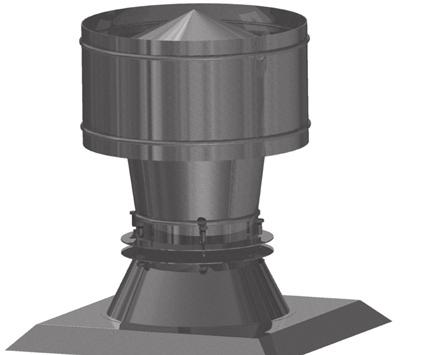

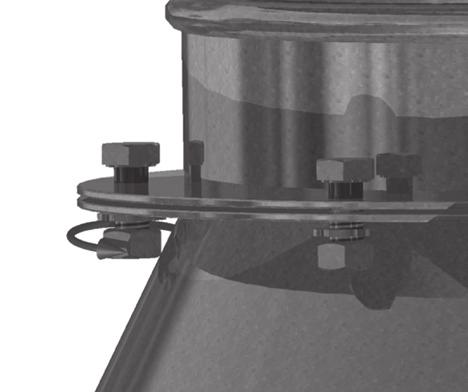

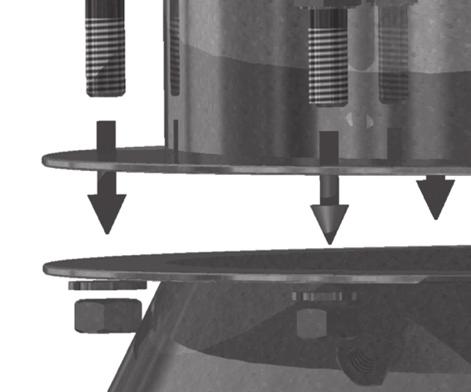

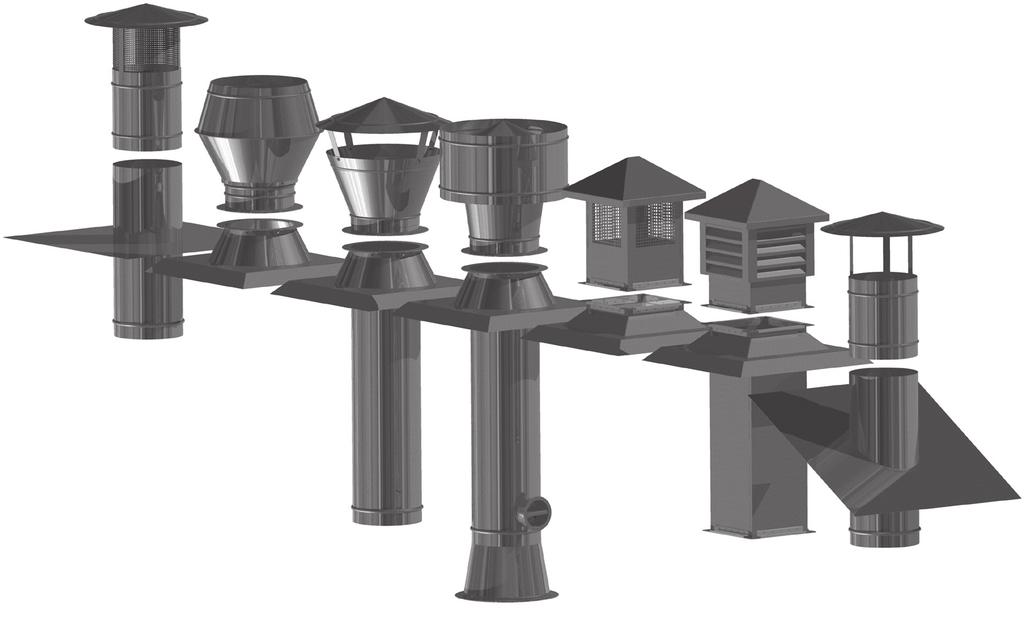

2 O systemie O systemie takie jak czerpnie, wyrzutnie i podstawy wspólnie z kanałami i kształtkami tworzą kompletny system wentylacyjny. Dzięki szerokiemu waclarzowi oferowanyc wywietrzaków możliwe jest ic zastosowanie niemalże w każdyc warunkac. Wszystkie dacowe elementy okrągłe wykonywane są w średnicac zgodnyc z wymiarami okrągłego zestawu kształtek SPIRAL system, oraz wymiarami kołnierzy stalowyc. W przypadku wymiarów elementów prostokątnyc dostosowywane są one każdorazowo do wielkości kanałów i kształtek. Oznakowanie Wyroby firmy ALNOR oznaczane są znakiem budowlanym, oraz kodem towaru zgodnym ze specyfikacją tecniczną zawartą w niniejszym katalogu. Korzyści stosowania umożliwiają pobór i wyrzut powietrza nad płaszczyzną dacu z zabezpieczeniem szczelności przejścia w dacu i stropie. Estetyczny wygląd i zakres wymiarowy umożliwiają doskonałe dopasowanie do wielkości kanałów, potrzeb przepływu powietrza, oraz wyglądu dacu. Instrukcja montażu Wywietrzaki dacowe łączone są z podstawami za pomocą śrub skręcającyc ze sobą kołnierze stalowe obu elementów. W przypadku podstaw łączone są one również z wentylatorami dacowymi w identyczny sposób jak przy standardowyc czerpniac lub wyrzutniac. Podstawa dacowa w zależności od rodzaju elementu dolnego, łączona jest z rurociągiem za pomocą wkrętów samowiercącyc, lub za pomocą kołnierzy i śrub stalowyc. 634

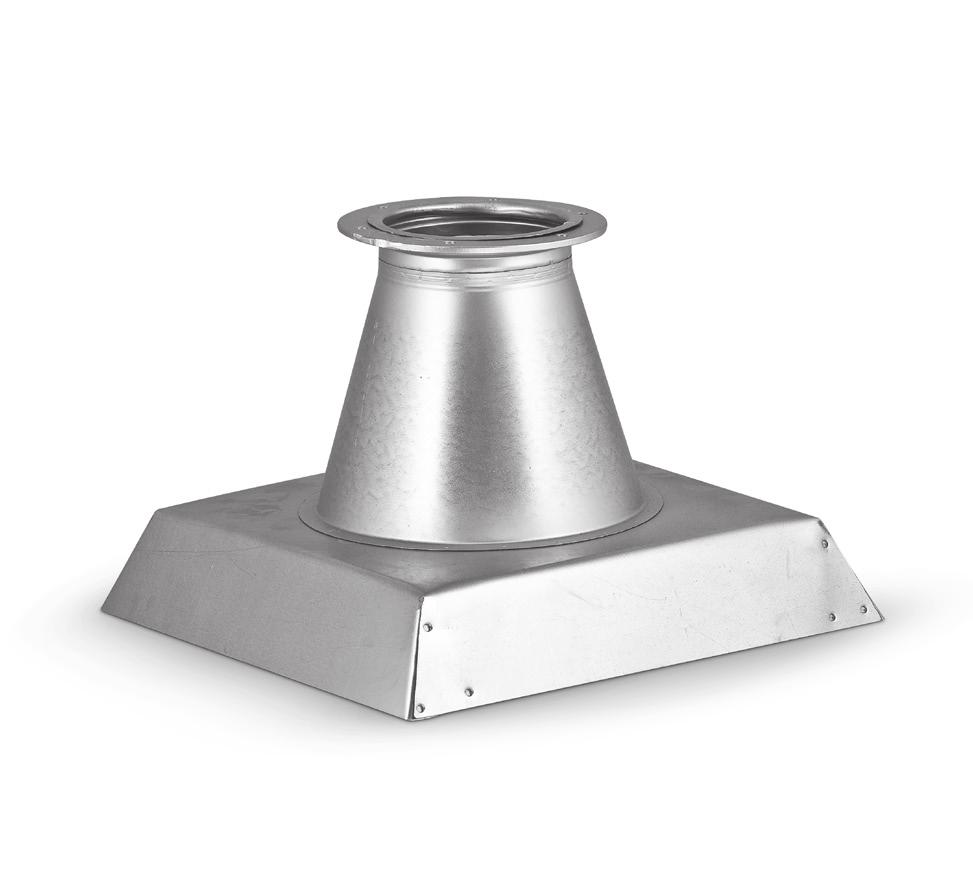

3 Podstawa dacowa do okrągłyc instalacji wentylacyjnyc PD-B1 Podstawa dacowa B1 lekka stosowana jest do okrągłyc instalacji wentylacyjnyc, wykonywana jest standardowo z blacy ocynkowanej i przystosowana jest do dacu płaskiego. Górna część podstawy wykonywana jest standardowo z kołnierzem stalowym FLS. Na zamówienie możliwe jest wykonanie podstawy z połączeniem nyplowym, lub z połączeniem z uszczelką z gumy EPDM. Możliwe jest również wykonanie podstawy pod kątem dacu, oraz ze stali kwasoodpornej lub aluminiowej. Doskonale nadaje się do łączenia jej z wyrzutniami bądź czerpniami dacowymi, lub wentylatorami dacowymi PD-B blaca ocynkowana PD-B1-K blaca kwasoodporna /304 PD-B1-A blaca aluminiowa montaż * PD-B1 - aaa - bbb * GALA - uszczelka EPDM * NS - połączenie nyplowe bez uszczelki nom A Waga [kg] , , , , , , , , , , , , , , , , , ,29 635

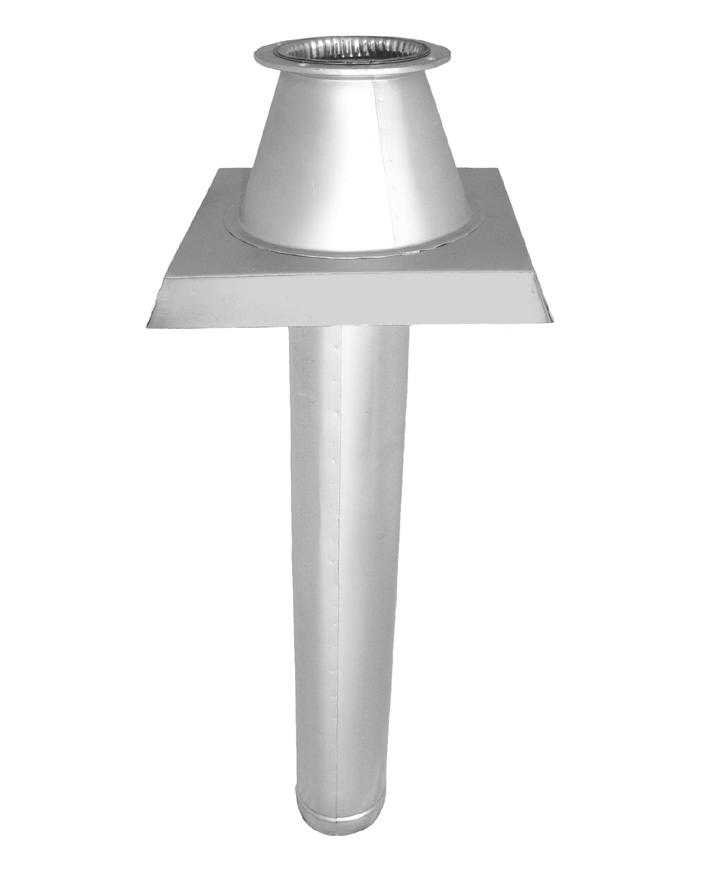

4 Podstawa dacowa z rurą do instalacji wentylacyjnyc ze spiro PD-B2 Podstawa dacowa B2 przystosowana jest standardowo do montażu na dacu płaskim, a na zamówienie możliwe jest wykonanie na dac o maksymalnym kącie 30 stopni. Górna część standardowo wyposażona jest w kołnierz FLS przystosowany do montażu czerpni lub wyrzutni dacowyc, tłumików czy wentylatorów dacowyc. Dzięki kołnierzowi otrzymujemy sztywne połączenie wytrzymujące również drgania wentylatorów. Możliwe jest też połączenie nyplowe lub nyplowe z uszczelką EPDM w przypadku gdy czerpnia / wyrzutnia ma połączenie mufowe, a instalacja nie ma dużyc drgań czy nie jest narażona na duże podmucy wiatru. Dolna część podstawy przystosowana jest do połączenia bezpośredniego z rurami spiro czy mufami i kształtkami wentylacyjnymi. Możliwe jest też wykonanie elementów z blacy kwasoodpornej lub aluminiowej (wersja tylko nyplowa). PD-B blaca ocynkowana PD-B2-K blaca kwasoodporna / 304 PD-B2-A blaca aluminiowa montaż * PD-B2 - aaa - bbb * GALA - uszczelka EPDM * NS - połączenie nyplowe bez uszczelki nom A Waga [kg] , , , , , , , , , , , , , , , , , ,72 636

5 Taca ociekowa do podstawy dacowej PD-B2 PD-DRIP-T Taca ociekowa PD-DRIP-T stosowana jest w celu usuwania wody z podstawy dacowej. Woda spływając po wewnętrznyc ściankac rury podstawy, gromadzi się na dole tacy ociekowej i stopniowo odparowuje. Miejsce zbierania wody jest dokładnie zabezpieczone przed korozją. Dodatkowo środek tacy ociekowej jest zabezpieczony siatką przed większymi zanieczyszczeniami. Siatkanie wpływa na swobodny przepływ powietrza. Średnica górna jest wykonana na wymiar mufowy, tak by nałożyć ją na rurę podstawy dacowej. Zaleca się zakup razem z podstawą dacową PD-B2. Taca ociekowa PD-DRIP-T-200 pasuje do podstawy dacowej PD-B Kod A B C D E F PD-DRIP-T ,7 PD-DRIP-T ,7 PD-DRIP-T ,7 PD-DRIP-T ,7 PD-DRIP-T ,7 PD-DRIP-T blaca ocynkowana PD-DRIP-T - aaa 637

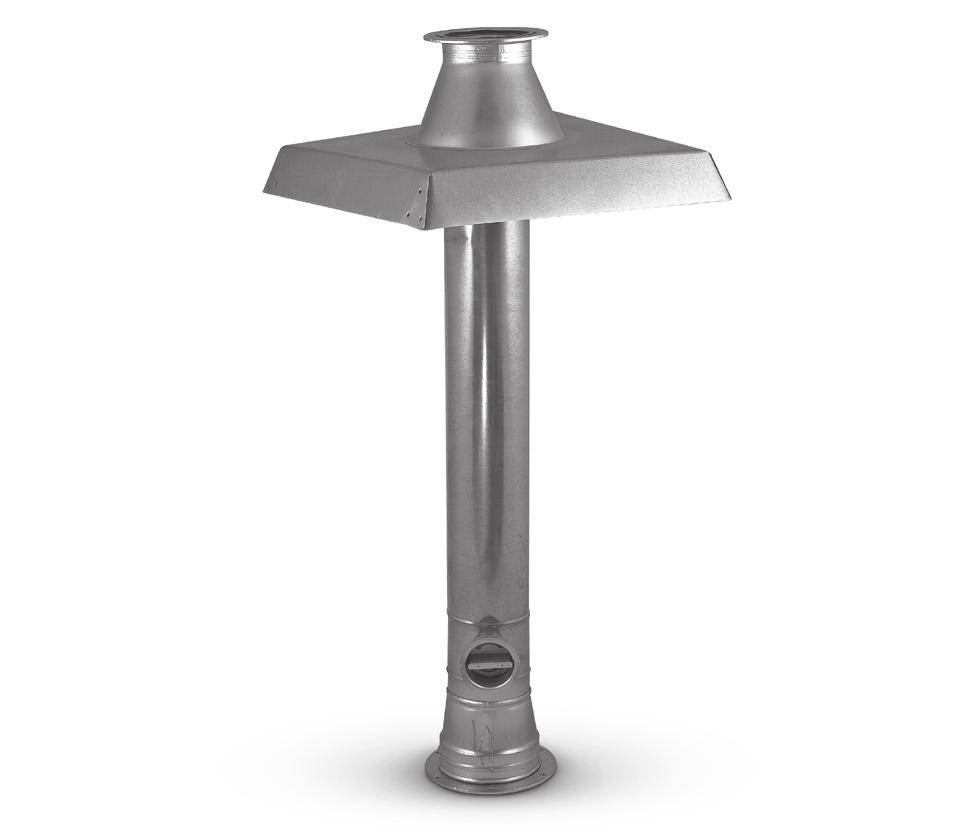

6 Dacowy element wentylacyjny podstawa z przepustnicą PD-B3 Podstawa dacowa B3 wykonywana jest standardowo z blacy ocynkowanej i przystosowana jest do dacu płaskiego. Górna i dolna część wykonywana jest standardowo z kołnierzem stalowym FLS. Na zamówienie możliwe jest wykonanie podstawy z uszczelką z gumy EPDM z jednej lub dwóc stron. Możliwe jest również wykonanie podstawy pod kątem dacu oraz ze stali kwasoodpornej lub aluminiowej. Standardowo stosowana przy podstawie jest przepustnica zamykająca DAS, na zamówienie może zostać zamontowana przepustnica szczelna DAT klasa szczelności 4. Może pełnić rolę pojedynczego elementu wentylacyjnego np. na alac produkcyjnyc. Dolna część pełni rolę czerpni lub wyrzutni w stropie ali, natomiast przytwierdzony do kołnierza FLS wentylator dacowy lub czerpnia / wyrzutnia pełni role wywietrzaka. Możliwe jest też zamontowanie na przepustnicy siłownika Alnor, Belimo czy Siemens aby sterować zdalnie działaniem wywietrzaka. 638 PD-B blaca ocynkowana montaż * PD-B3 - aaa - bbb * GALA - uszczelka EPDM * NS - połączenie nyplowe bez uszczelki A Waga [kg] , , , , , , , , , , , , , , , , ,9

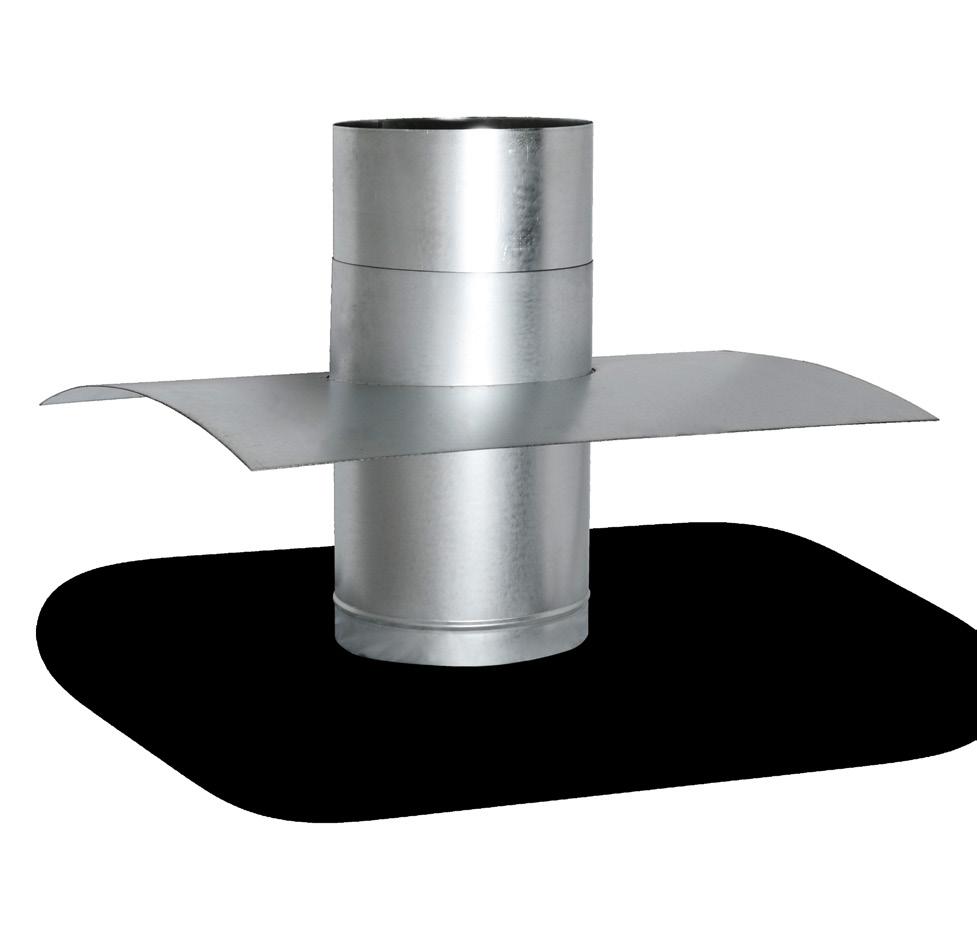

7 Podstawa dacowa wentylacyjna do daców ze spadkiem TAGF Podstawa dacowa TAGF przystosowana jest do montażu czerpni / wyrzutni dacowyc bez kołnierzy stalowyc. Oba krańce podstawy mają wymiar nyplowy przez co z obu stron łączą się z kształtkami, lub wyrzutniami / czerpniami dacowymi o wymiarze mufowym. Podczas zamówienia określany jest kąt nacylenia podstawy przystosowany do kąta nacylania dacu. Produkt może być wykonany również w wersji mufowej, oraz z blacy aluminiowej lub kwasoodpornej. B TAGF blaca ocynkowana TAGF-K blaca kwasoodporna /304 TAGF-K L - blaca kwasoodporna /316L TAGF-A blaca aluminiowa AW-1050A 24 TAGF-CU blaca miedziana M1E z4 A µ TAGF - aaa - bbb Kod nom A B TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF TAGF

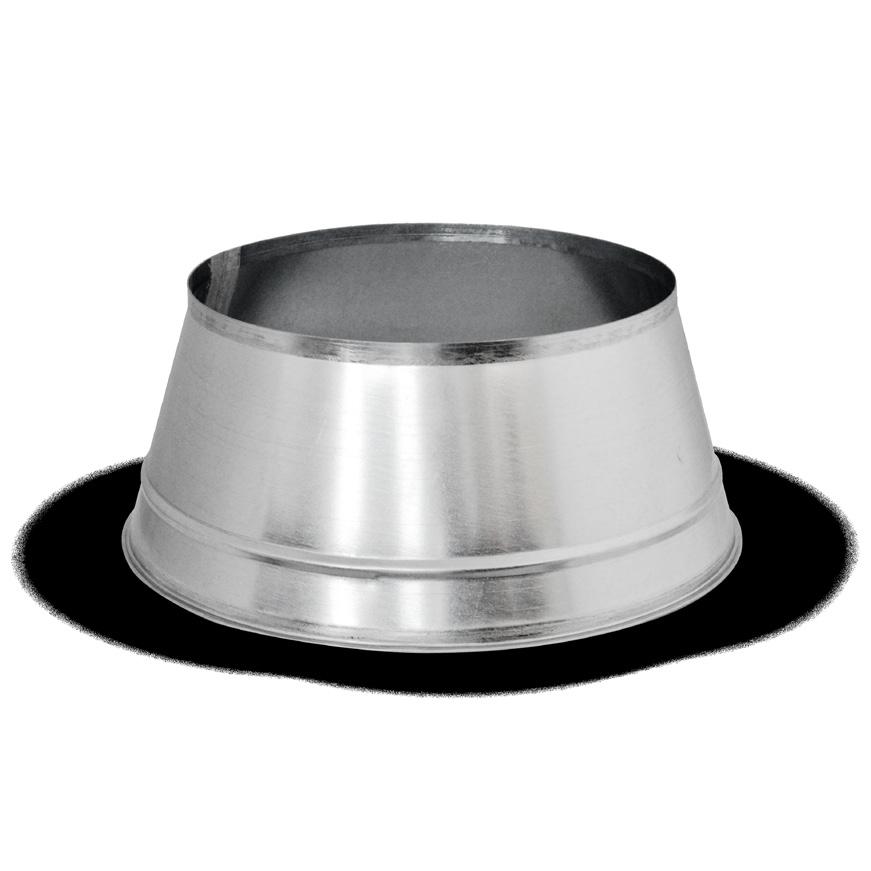

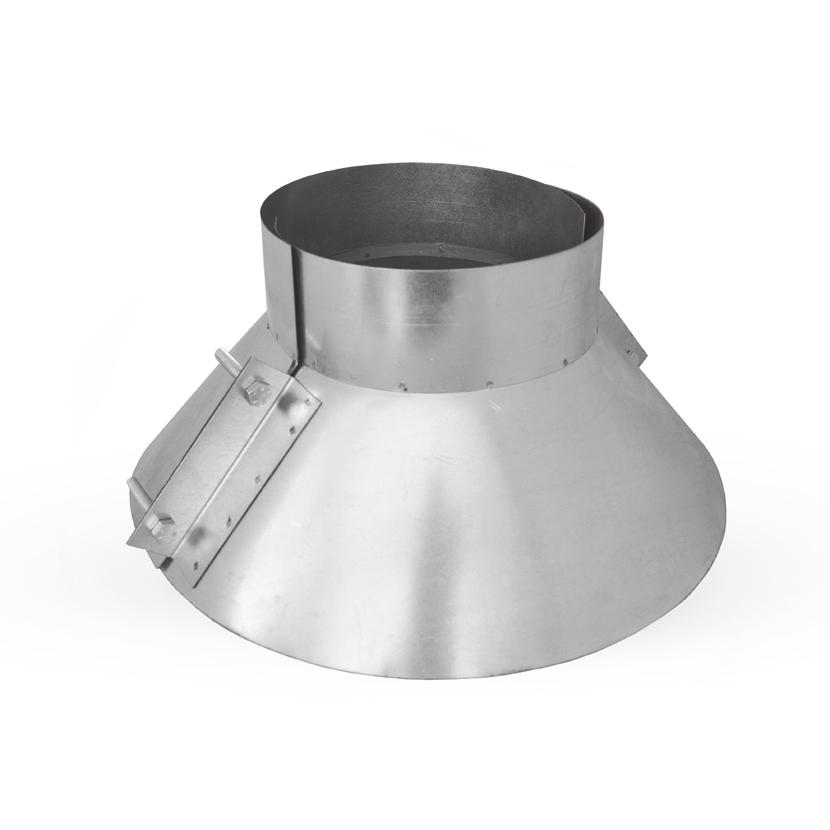

8 Nakładka dacowa BAVE Nakładka dacowa BAVE przeznaczona jest do montażu na kanałac wentylacyjnyc o przekroju okrągłym. Dzięki śrubom możliwe jest montowanie nakładek BAVE na rurac o wymiarze nyplowym lub mufowym. Nakładka dacowa BAVE zapewnia szczelność przy przejściu przez dac gwarantując tym samym eliminację zacieków. W celu zacowania maksymalnej szczelności należy przed montażem BAVE rurę okleić uszczelką USZ. Końcowe uszczelnienie jest wykonywane na miejscu przy użyciu masy uszczelniającej. Do każdej nakładki dacowej BAVE są dostarczane cztery śruby M8-50 wraz z nakrętkami. BAVE blaca ocynkowana BAVE-K blaca kwasoodporna /304 BAVE-K L - blaca kwasoodporna /316L 35 o nom A B A B BAVE - aaa 640

9 Cokół do okrągłyc podstaw dacowyc do wentylacji COKD Cokoły dacowe COKD montowane są na płaszczyźnie dacu jako konstrukcje wsporcze pod podstawy dacowe PD-B1, PD-B2, PD-B3. Wykonane są z blacy ocynkowanej, kwasoodpornej lub aluminium. Produkowane są w wersji z izolacją lub bez izolacji oraz proste lub kątowe. Standardowo używana jest izolacja 25mm lub 50mm. Cokoły dacowe kątowe przeznaczone są do montażu na dacu ze spadkiem. Standardowa wysokość cokołów dacowyc wynosi 500mm. Na zamówienie możliwe jest wykonanie cokołów o dowolnej wysokości. Izolacja: COKD - nieizolowany COKDI - izolowany COKD blaca ocynkowana COKD-K blaca kwasoodporna /304 COKD-K L - blaca kwasoodporna /316L izolacja wielkość kąt COKDI α o A Wielkość 100 A o A α

10 Wentylacyjna wyrzutnia dacowa - okrągła WD-C1 Wyrzutnia dacowa pełni rolę wywietrzaka montowanego nad płaszczyzną dacu. Najczęściej montowana jest do podstaw dacowyc gdzie oba elementy na końcac posiadają stalowe kołnierze FLS. Kołnierze te usztywniają połączenie i całą konstrukcje dzięki czemu całość jest odporna na podmucy wiatru. W innym wariancie czerpnia może mieć wymiar nyplowy lub mufowy by bezpośrednio połączyć ją z rurami spiro lub kształtkami, a także z podstawą o odpowiedniej końcówce. Czerpnia dacowa może być wykonana też w wersji aluminiowej lub kwasoodpornej tam gdzie instalacja wentylacji oczekuje specjalnyc właściwości tyc materiałów. WD-C blaca ocynkowana WD-C1-K blaca kwasoodporna /304 WD-C1-A blaca aluminiowa WD-C1-CU blaca miedziana WD-C1 - aaa - bbb nom nom Waga [kg] , , , , , , , , , , , , , , , ,6 montaż * * MSF - połączenie mufowe * NS - połączenie nyplowe 642

11 Okrągła dacowa czerpnia powietrza WD-C2 Dacowa wyrzutnia wentylacyjna WD-C2 skonstruowana jest tak by w jak najmniejszym stopniu opady deszczu trafiały do instalacji wentylacyjnej. Posiada takie same sposoby montażu jak C1 natomiast dzięki kształtowi skośnemu posiada większy daszek i większa ocronę przed opadami atmosferycznymi. WD-C blaca ocynkowana WD-C2-K blaca kwasoodporna / 304 WD-C2-A blaca aluminiowa WD-C2-CU blaca miedziana montaż * WD-C2 - aaa - bbb * NS - połączenie nyplowe bez uszczelki nom nom e Waga [kg] , , , , , , , , , , , , , , , ,5 643

12 Wywietrzaki cylindryczne WD-B Wywietrzak cylindryczny B wykonywany jest standardowo z blacy ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym FLS. Na zamówienie możliwe jest wykonanie wyrzutni z połączeniem mufowym lub nyplowym oraz ze stali kwasoodpornej lub aluminiowej. WD-B blaca ocynkowana WD-B-K blaca kwasoodporna /304 WD-B-A blaca aluminiowa WD-B-CU blaca miedziana montaż * WD-B - aaa - bbb nom nom Waga [kg] , , , , , , , , , , , , , , ,5 * NS - połączenie nyplowe 644

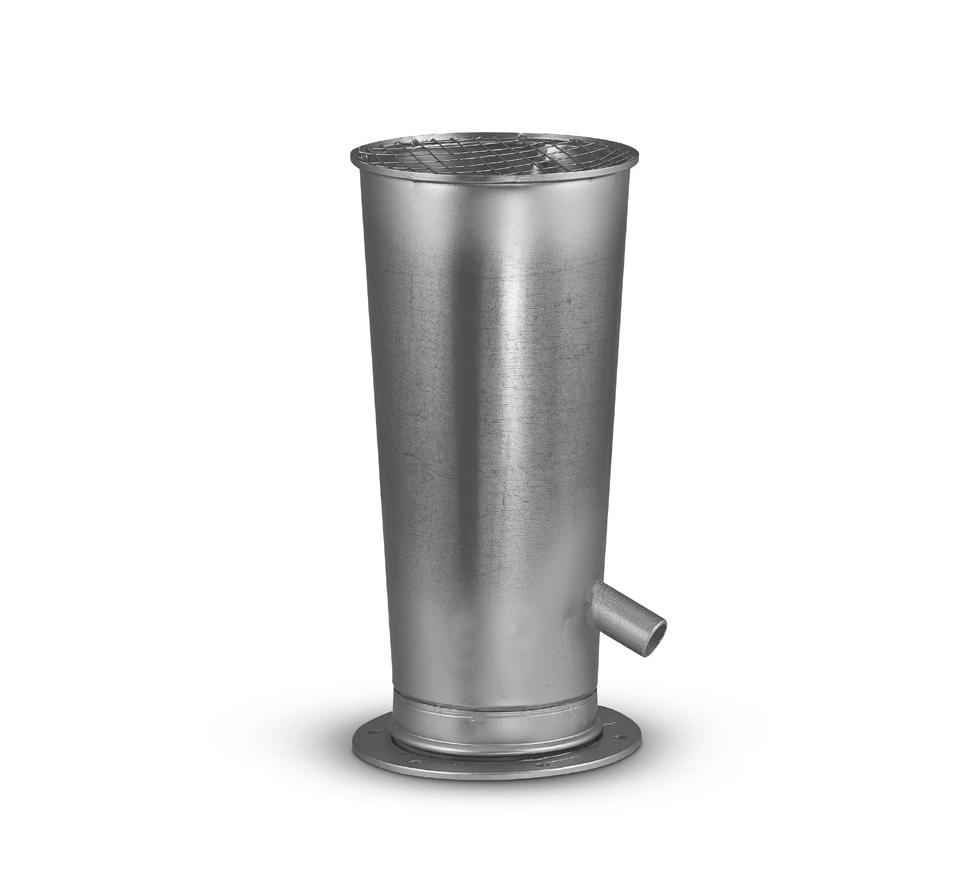

13 Wentylacyjna dacowa wyrzutnia pionowego wyrzutu WD-D Wyrzutnia dacowa z pionowym wyrzutem D wykonana jest standardowo z blacy ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym FLS. Na zamówienie możliwe jest wykonanie wyrzutni z połączeniem mufowym lub nyplowym oraz ze stali kwasoodpornej lub aluminiowej. Podstawa wyposażona jest w kołnierz zbierający śnieg bądź wodę deszczową, które następnie odprowadzone są na zewnątrz. Wyrzutnia powinna zostać usztywniona bocznymi odciągami. Ze względu na brak owego okapnika wyrzutnię WD-D należy stosować w instalacjac w któryc jest ciągły przepływ powietrza. WD-D blaca ocynkowana WD-D-K blaca kwasoodporna /304 WD-B - aaa - bbb nom e nom Waga [kg] , , , , , , , , , , , , , , , , ,1 montaż * * NS - połączenie nyplowe 645

14 Dacowa wyrzutnia powietrza WD-E Wyrzutnia WD-E stosowana jest na dacac budynków w celu odprowadzenia powietrza z instalacji wentylacyjnej. Wylot zabezpieczony jest przed opadami atmosferycznymi skośnym kołnierzem, który to wszelka wodę bądź śnieg spyca na ścianki boczne z któryc to opad spada dalej na płaszczyznę dacu. Wykonywana wyrzutnia jest standardowo z blacy ocynkowanej z kołnierzem FLS. Na zamówienie możliwe jest wykonanie wyrzutni z połączeniem mufowym lub nyplowym oraz ze stali kwasoodpornej lub aluminiowej. WD-E blaca ocynkowana WD-E-K blaca kwasoodporna /304 montaż * WD-E - aaa - bbb nom Waga [kg] , , , , , , , , , , , , , , , ,0 * NS - połączenie nyplowe 646

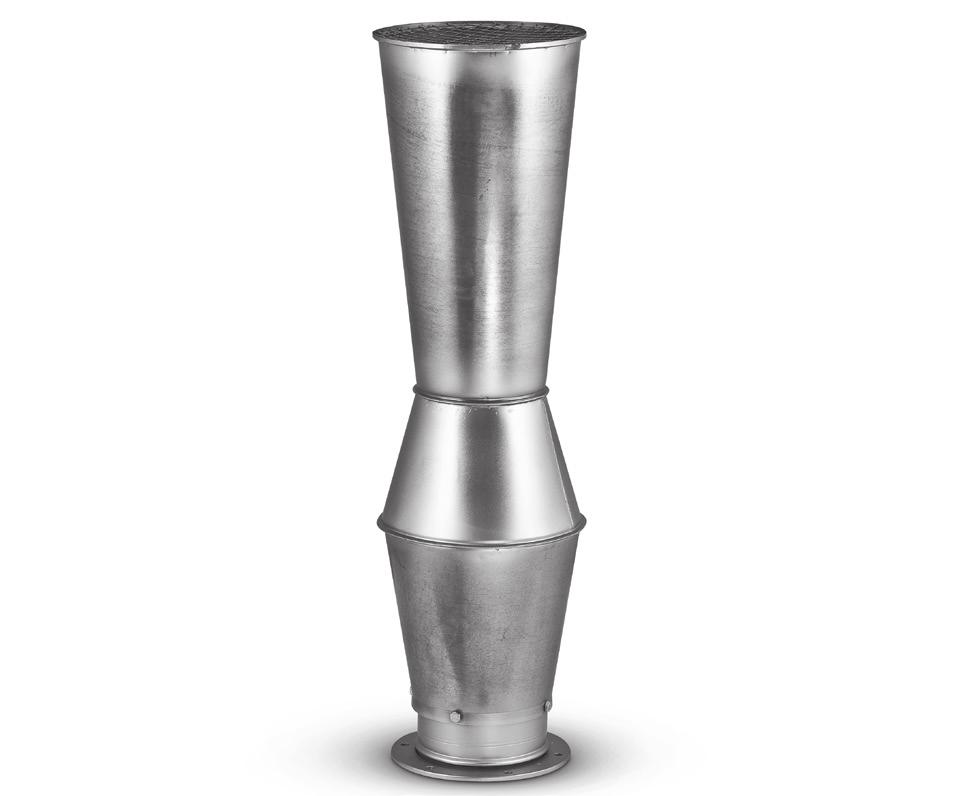

15 Pionowego wyrzutu dacowy element wentylacji WD-G 1 Dacowa wyrzutnia G stosowana jest przy pionowym wyrzucie powietrza z instalacji wentylacyjnej. Ze wzglądu na swoja wysokość całkowitą zalecany jest standardowy sposób łączenia z podstawą za pomocą kołnierzy FLS, oraz stosowanie bocznyc odciągów linkowyc. Wewnętrzna rąbowa część wyrzutni łatwo przepuszcza wyrzucany do góry strumień powietrza. Z drugiej strony opady atmosferyczne ściekają z boków tego rąbu na boczne ścianki wyrzutni a w dalszej części spadają na powierzcnie dacu w ten sposób eliminowane jest niebezpieczeństwo dostania się opadów do instalacji wentylacyjnej. Na zamówienie możliwe jest wykonanie wyrzutni z połączeniem mufowym lub nyplowym oraz ze stali kwasoodpornej lub aluminiowej. Wyrzutnia powinna zostać usztywniona bocznymi odciągami. WD-G blaca ocynkowana WD-G - aaa - bbb nom Waga [kg] , , , , , , , , , ,8 montaż * * NS - połączenie nyplowe 647

16 Wyrzutnia dacowa VLA Wyrzutnia / czerpnia dacowa VLA wykonana jest ze stali ocynkowanej. Jej specjalna konstrukcja zapewnia ładny efekt wizualny bardzo dobrze komponując się w zabudowania arcitektoniczne. Wyrzutnia / czerpnia dacowa VLA jest montowana do przewodów o średnicy. Standardowo średnica ma wymiar nyplowy a średnica wymiar podwójnie mufowy dzięki temu istnieje możliwość montażu wyrzutni VLA na rurze preizolowanej SPRI wełną o grubości 50 mm. Istnieje możliwość pomalowania wyrzutni na dowolny kolor RAL. Kod zamówienia to VLA-RAL-aaa-bbb nom Ilość lamel [szt.] VLA - aaa - bbb 648

17 Wyrzutnia dacowa VLA Dane tecniczne Wykres doboru Powietrze zewnętrzne p t [Pa] L W [db (A)] l/s q m ³ / Powietrze usuwane p t [Pa] L W [db (A)] l/s q m ³ / 649

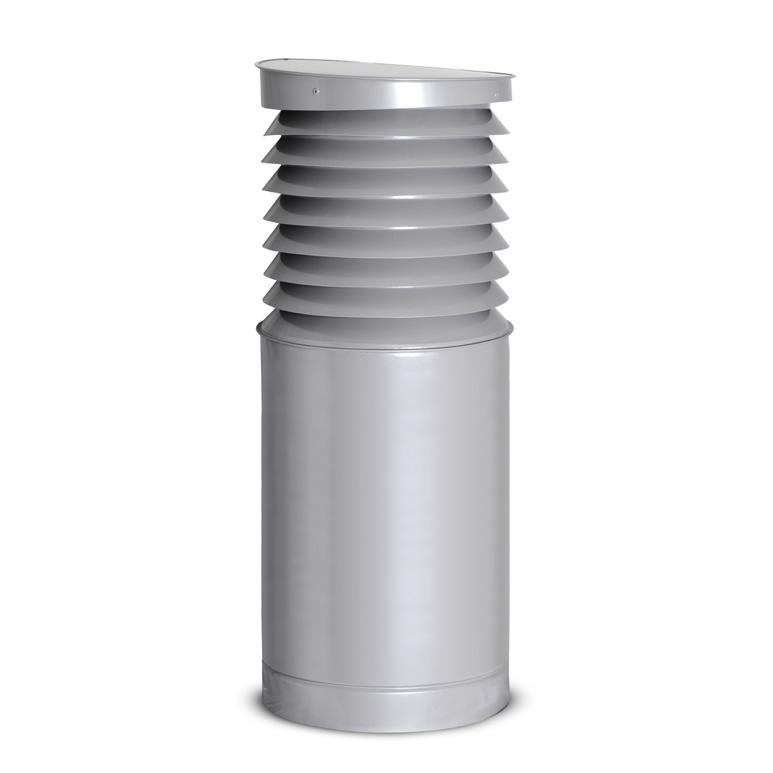

18 Wyrzutnia dacowa VLA-S VLA-S < Ø250 VLA-S > Ø315 Wyrzutnia / czerpnia dacowa VLA-S w wykonaniu segmentowym to kolejny po VLA model cecujący się atrakcyjnym i nowoczesnym wyglądem. Zmiana tecnologii produkcji pozwoliła na zaoferowanie dodatkowo wersji z blacy nierdzewnej oraz aluminiowej a także wprowadzenie do oferty większyc średnic. Ponadto wyrzutnię / czerpnie VLA-S można zamówić w dowolnym kolorze RAL. Dostępne materiały: VLA-S blaca ocynkowana VLA-S RAL... - blaca ocynkowana malowana proszkowo VLA-S-KWS blaca nierdzewna, kwasoodporna /304 VLA-S-A blaca aluminiowa Dostępne wersje montażu: VLA-S- -MSF - łączenie mufowe - montaż na kształtkę VLA-S- -NS - łączenie nyplowe VLA-S- -NSL - łączenie nyplowe z uszczelką VLA-S- -MSFF - łączenie powiększone mufowe montaż na rurę nom Ilość lamel [szt.] nom Ilość lamel (szt.) VLA - aaa - bbb 650

19 Wyrzutnia dacowa VLA-ST Wyrzutnia / czerpnia terenowa VLA-ST wykonana jest w tecnologii segmentowej, przeznaczona do montażu na kanał wentylacyjny. Od modelu VLA-S odróżnia ją wyższa podstawa, przez co powietrze nie jest czerpane przy samym gruncie. Design VLA-ST oraz mnogość wersji materiałowyc - blaca ocynkowana, malowanie proszkowe, blaca nierdzewna czy aluminiowa - sprawia, że ten model wpisze się arcitektonicznie w krajobraz nowoczesnego osiedla lub kompleksu biurowego czy przydomowej instalacji gruntownego wymiennika ciepła. Dostępne materiały: VLA-ST blaca ocynkowana VLA-ST RAL... - blaca ocynkowana malowana proszkowo VLA-ST-KWS blaca nierdzewna, kwasoodporna /304 VLA-ST-A blaca aluminiowa Kod nom 1 Ilość lamel [szt.] VLA-ST VLA-ST VLA-ST VLA-ST VLA-ST VLA-ST VLA-ST VLA-ST Dostępne wersje montażu: VLA-ST- -MSF - łączenie mufowe - montaż na kształtkę VLA-ST- -NS - łączenie nyplowe VLA-ST- -NSL - łączenie nyplowe z uszczelką VLA-ST- -MSFF - łączenie powiększone mufowe montaż na rurę VLA-ST - aaa - bbb 651

20 Wyrzutnie dacowe WD-CS Wyrzutnia dacowa WD-CS wykonywana jest standardowo z blacy ocynkowanej. Dolna część łącząca z podstawą wykonywana jest w wymiarze nyplowym. Na zamówienie możliwe jest wykonanie wyrzutni z połączeniem mufowym oraz ze stali kwasoodpornej lub aluminiowej. WD-CS - aaa nom nom D e

21 Wyrzutnie dacowe WD-TURBO WD-...-TURBO-KNS D d WD-...-TURBO-K D Obrotowe nasady kominowe WD-TURBO montowane są na szczytac kominów jako zakończenie przewodów wentylacyjnyc lub spalinowyc. Obrotowe nasady kominowe WD-TURBO wprawiane są w ruc obrotowy poprzez działanie wiatru. Następnie specjalnie wyprofilowane łopatki wyciągają powietrze z komina. Celem ic stosowania jest wzmocnienie siły ciągu kominowego oraz ocrona przed warunkami zewnętrznymi. WD-...-TURBO-KK D B A Oznaczenie symboli: Materiał: A - aluminium K - stal nierdzewna d d2 Podłączenie: K - kulisty z płytą KK - kulisty z kołnierzem KNS - kulisty z nyplem P - płaski z płytą materiał podłączenie WD - A - TURBO - K - aaa nyplowe z kołnierzem z podstawą nom 2 nom A B

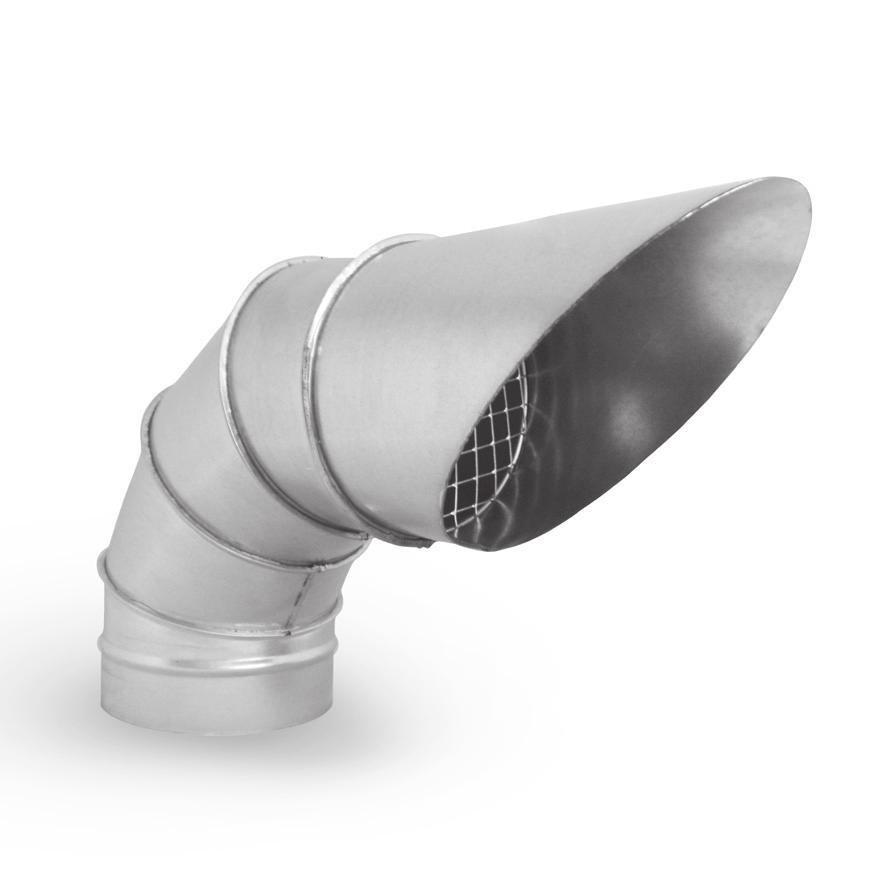

22 Wyrzutowe kolana wentylacyjne z siatką BSAVL-90/BSAV-90 Wentylacyjne kolano wyrzutowe stosowane jest w instalacjac z zastosowaniem okrągłyc spiralnie zwijanyc kanałów Spiro lub innyc okrągłyc przewodów. Wykonane jest z segmentowego kolana BS lub BSL połączonego z króćcem kątowym z siatką ASV-45 połączenie jest fabryczne zamkiem blacarskim. Zwiększona część górna króćca zabezpiecza instalacje przed opadami atmosferycznymi, natomiast siatka o oczku 12,7x12,7 mm croni instalację przed ptakami lub większymi owadami. Stosowane jest do wentylacyjnej instalacji wywiewnej w której kolano łączy się nyplowo z pozostałymi elementami rurowymi. Na zamówienie możliwe jest wykonanie z kołnierzem FLS lub z blacy kwasoodpornej lub aluminium. BSAVL blaca ocynkowana BSAVL-90-K blaca kwasoodporna /304 BSAVL-90-K L - blaca kwasoodporna /316L z molibdenem BSAVL aaa 1 r m 1 x d 1 1 nom L 1 L 2 2 Waga [kg] , , , , , , , , , , , , , , , , ,15 kat 1 Dane tecniczne Spadek ciśnienia Dp t [Pa] 654 Przepływ objętościowy q

23 Wentylacyjne kolano z siatką zewnętrzny wywietrzak BSILNL-135/BSILN-135 Wykonane segmentowo okrągłe kolano wyrzutowe do wywiewnyc instalacji wentylacji mecanicznej, rekuperacyjnej lub grawitacyjnej. Zastosowany kąt 135 stopni zabezpiecza pionowo montowane kolano wentylacyjne przed opadami atmosferycznymi. Zakończenie siatką o oczku 12,7x12,7 mm zabezpiecza przed dostaniem się liści czy ptaków do instalacji kanałowej dzięki temu może kolano to pełnić role zarówno wyrzutni jak i czerpni powietrza. Połączenie nyplowe umożliwia bezpośrednie podłączenie go do systemu rur spiro lub B1. Na zamówienie może być wyprodukowane w systemie kołnierzowym FLS lub o wymiarze mufowym do połączenia z kształtkami wentylacyjnymi. BSILNL blaca ocynkowana BSILNL-135-K blaca kwasoodporna /304 BSILNL-135-K L - blaca kwasoodporna /316L z molibdenem kat 1 Dane tecniczne BSILNL aaa r m 1 x d 1 1 nom L Waga [kg] , , , , , , , , , , , , , , , , , , , , , ,69 Spadek ciśnienia Dp t [Pa] Przepływ objętościowy q 655

24 e e e Czerpnia dacowa perforowana CD-O-P / CD-S-P / CD-P-P CD-O-P e ewa.bajno Zaprojektowany przez Data Sprawdzony przez Data Zatwierdzony przez Data Nazwa części Materiał Ogólny Masa Nie dotyczy Skala 1 : 1 Format A3 Czerpnia wentylacyjna CD-O-P / CD-S-P / CD-P-P przeznaczona do montażu na dacu w budownictwie mieszkaniowym. Carakteryzuje się estetycznym designem z blacy perforowanej (kwadratowe oczka) i trzema ami daszków skośny, okrągły i płaski. Perforacja zapewnia odpowiedni przepływ powietrza i jednocześnie croni instalację przed dostępem ptaków, liści i innyc zanieczyszczeń. Czerpnia CD-S-P / CD-O-P / CD-P-P posiada ponadto kilka rodzajów łączeń, dostosowanyc do różnyc zakończeń pionów wentylacyjnyc. Dostępne wersje: CD-S-P - daszek skośny CD-O-P - daszek okrągły CD-P-P - daszek płaski Sposób połączenia - przykład oznaczenia CD- -P- -MSF - łączenie mufowe - montaż na kształtkę CD- -P- -NS - łączenie nyplowe CD- -P- -NSL - łączenie nyplowe z uszczelką (brak opcji RAL) CD- -P - -MSFF - łączenie powiększone mufowe montaż na rurę CD-S-P Zaprojektowany przez Data Data Zatwierdzony przez Data Skala Sprawdzony przez Nazwa części ewa.bajno : 1 Materiał Masa Format Ogólny Nie 36 A3 dotyczy e Dostępne materiały - przykład oznaczenia CD- -P- - - blaca ocynkowana CD- -P- - -RAL - blaca ocynkowana malowana proszkowo na dowolny kolor RAL (z wyłączeniem wersji NSL z uszczelką) 656 połączenie kolor CD-S-P NSL - RAL CD-P-P Zaprojektowany przez Data Sprawdzony przez Data Zatwierdzony przez Data ewa.bajno e Nazwa części Materiał Ogólny Masa Nie dotyczy Skala 1 : 1 Format A3

25 Dacowa czerpnia wentylacyjna prosta CD-C1 Standardowa czerpnia wentylacyjna do montowania na dacu wraz z okrągłymi podstawami u B1, B2 lub B3. Zastosowanie siatki o oczku 12,7x12,7 mm zabezpiecza przed zaciągnięciem do instalacji kanałowej liści czy ptaków, a daszek ogranicza dostęp opadów atmosferycznyc. Standardowe połączenie za pomocą kołnierza FLS może być zamienione na nyplowe do rur spiro, lub mufowe do kształtek lub podstaw (nyplowyc) zalecane jest to wyłącznie dla mniejszyc średnic. Wykonanie kwasoodporne lub aluminiowe umożliwia stosowanie czerpni w nieowyc instalacjac wentylacyjnyc. Czerpnia wyposażona jest w siatkę z drutu ocynkowanego o średnicy 1mm i o wymiarac oczek 12,7x12,7mm zabezpieczającą wlot przed przed zabrudzeniami z zewnątrz. CD-C blaca ocynkowana CD-C1-K blaca kwasoodporna /304 CD-C1-K L - blaca kwasoodporna /316L z molibdenem Waga [kg] , , , , , , , , , , , , , , , ,5 CD-C1 - aaa - bbb montaż * * NS - połączenie nyplowe 657

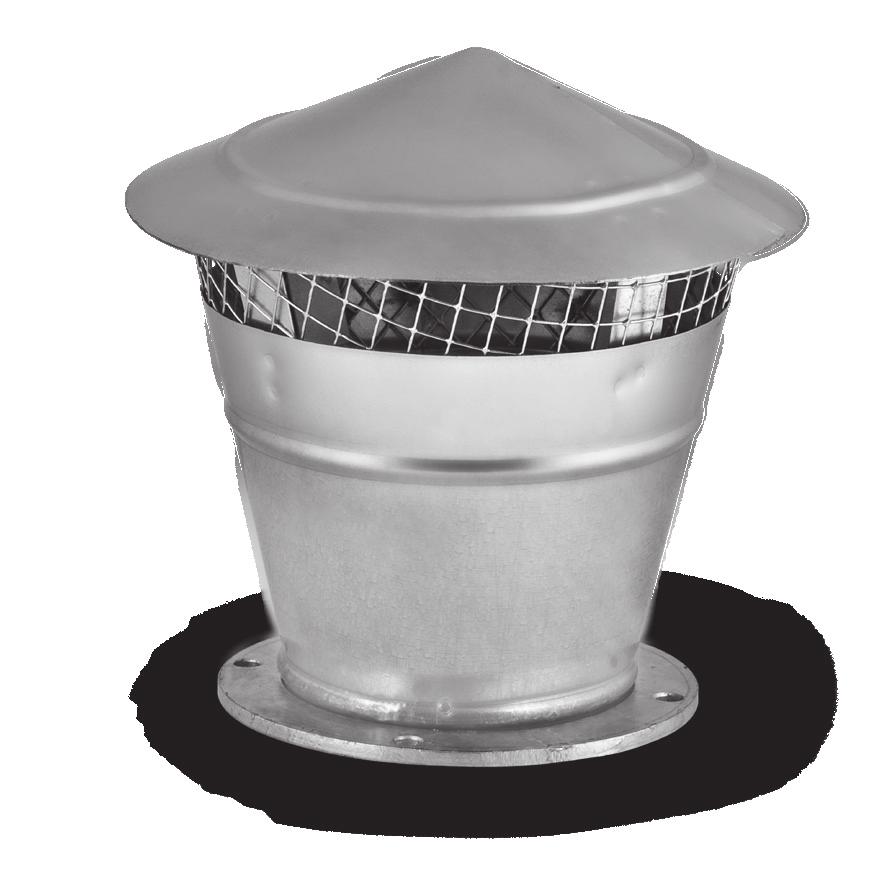

26 Stożkowa dacowa czerpnia powietrza CD-C2 Czerpnia dacowa C2 wykonywana jest standardowo z blacy ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym FLS. Na zamówienie możliwe jest wykonanie czerpni z połączeniem mufowym lub nyplowym oraz ze stali kwasoodpornej lub aluminiowej. Czerpnia wyposażona jest w siatkę z drutu ocynkowanego o średnicy 1 mm i o wymiarac oczek 12,7x12,7mm zabezpieczającą wlot przed zabrudzeniami z zewnątrz. CD-C blaca ocynkowana CD-C2-K blaca kwasoodporna /304 CD-C2-K L - blaca kwasoodporna /316L z molibdenem montaż * CD-C2 - aaa - bbb Waga [kg] , , , , , , , , , , , , , , , ,9 * NS - połączenie nyplowe 658

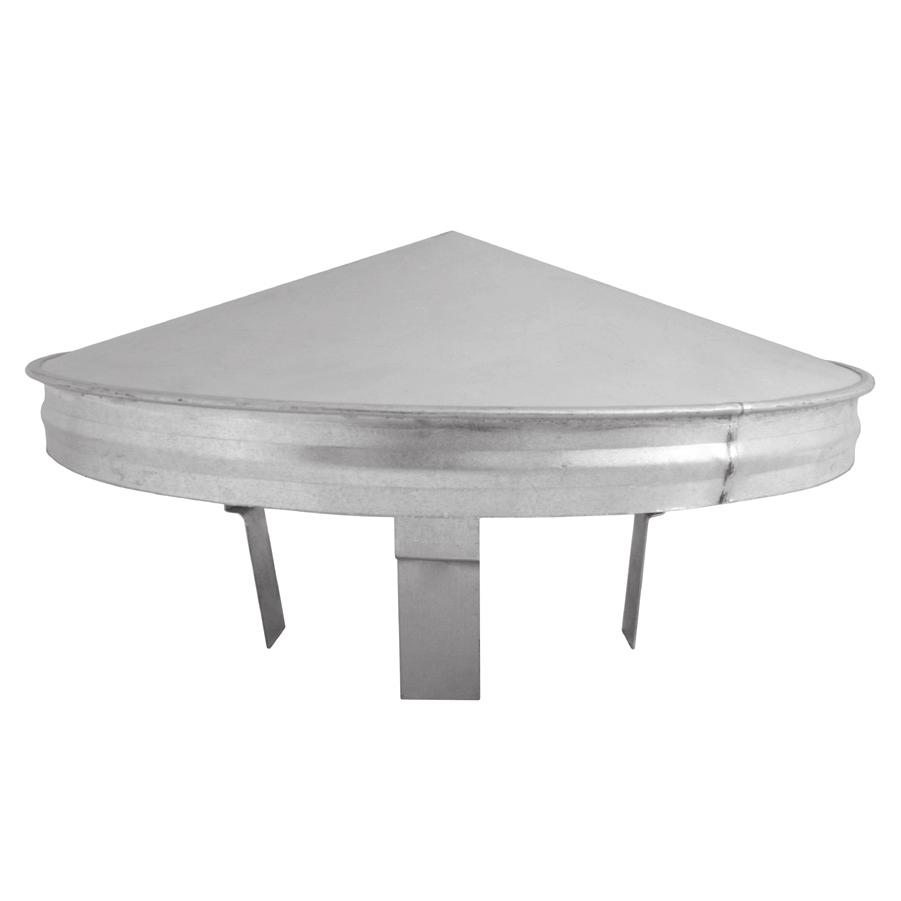

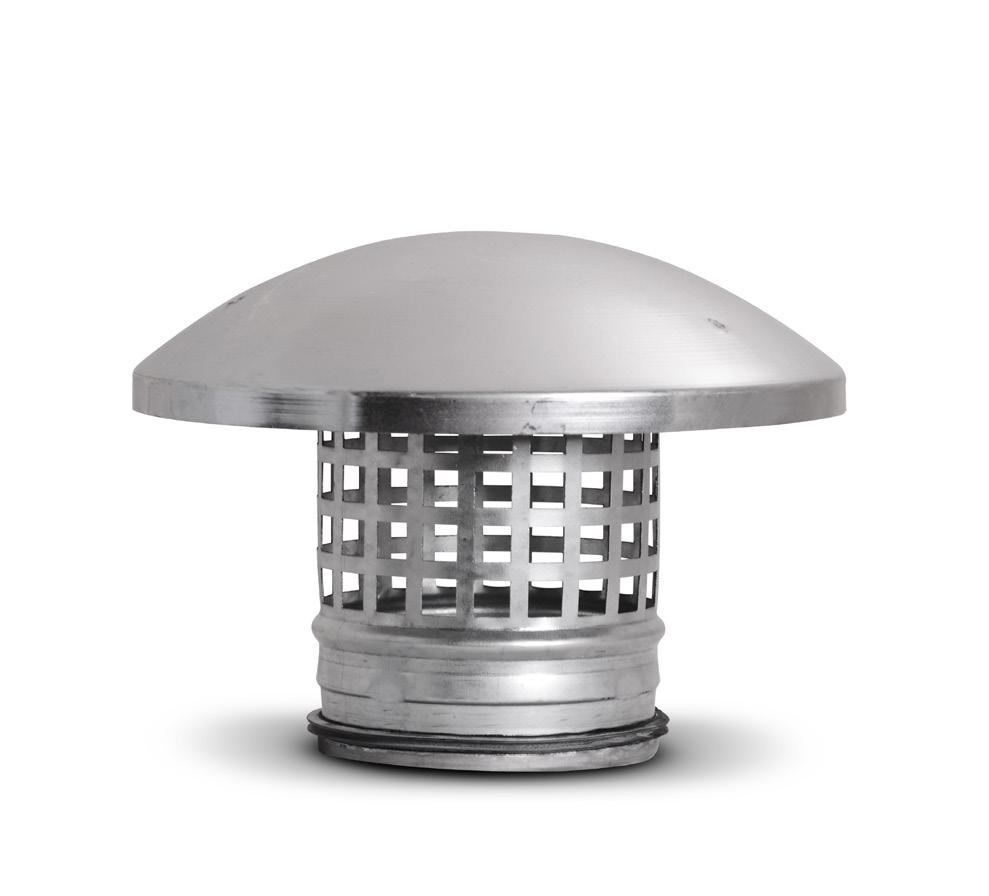

27 Wentylacyjny kominek dacowy do okrągłyc instalacji RA Wentylacyjny dacowy kominek wentylacyjny jest najbardziej uniwersalnym,najprostszym i jednym z najtańszyc zabezpieczeń pionowego wyrzutu powierza z okrągłej instalacji wentylacyjnej. Produkowany jest w 3 rozmiarac gdzie każdy z nic dopasowany jest do określonego zakresu średnic. Montaż następuje poprzez dogięcie 3 lub 4 odnóg do średnicy rury spiro, wsuniecie ic do środka do miejsca ogranicznika, a następnie ic przytwierdzenie do kanału za pomocą wkrętów WGO lub nitów samozrywalnyc. Możliwe jest oprócz blacy ocynkowanej zastosowanie i wyprodukowanie kominka z blacy kwasoodpornej lub aluminiowej. Odnogi [szt.] Waga [kg] , , ,3 RA blaca ocynkowana RA-K blaca kwasoodporna /304 RA-K L - blaca kwasoodporna /316L z molibdenem RA - aaa * * RA-1 - dopasowany do kanału * RA-2 - dopasowany do kanału * RA-3 - dopasowany do kanału

28 Wentylacyjny kominek dacowy z osłoną VK Kominek wentylacyjny VK może być stosowany, zarówno w budownictwie przemysłowym, jak i komunalnym, jako czerpnia i wyrzutnia. Standardowo kominki VK wykonane są z blacy ocynkowanej, na zamówienie możliwe jest również wykonanie ze stali kwasoodpornej, aluminium lub stali powlekanej plastikiem w różnyc kolorac. Wlot zabezpieczony jest stalową siatką. Standardowo kominek wyposażony jest w złączkę, na zamówienie może być wyposażony w kołnierz montażowy. VK blaca ocynkowana VK-K blaca kwasoodporna /304 VK-K L - blaca kwasoodporna /316L z molibdenem VK-A blaca aluminiowa VK-A blaca miedziana 1 VK - aaa 1 1 [kg] Waga [kg] , , , , , , , , , , , , , , , , , , , , , ,0 660

29 Wentylacyjny kominek dacowy z osłoną VK Dane tecniczne Wyrzutnia Spadek ciśnienia Dp t (Pa) Ø 125 Ø 160 Ø 200 Ø 250 Ø 315 Ø 400 Ø 500 Ø 630 Ø 800 Ø [m 3 /] Przepływ Czerpnia (Pa) 100 Ø 125 Ø 160 Ø 200 Ø 250 Ø 315 Ø 400 Ø 500 Ø 630 Ø 800 Ø Spadek ciśnienia Dp t Przepływ [m 3 /] 661

30 Wyrzutnie i czerpnie powietrza AN/AF Wyrzutnie AN/AF mogą być stosowane zarówno w budownictwie przemysłowym, jak i komunalnym. Powietrze jest wyrzucane pionowym strumieniem do góry aby uniknąć zanieczyszczenia powietrza w pobliżu oraz powierzcni dacu. Wyrzutnia jest tak efektywna, że czerpnie świeżego powietrza mogą być umieszczone tuż w pobliżu. Standardowo wyrzutnie te wykonane są z blacy ocynkowanej, na zamówienie możliwe jest również wykonanie ze stali kwasoodpornej, aluminium lub stali powlekanej plastikiem w różnyc kolorac. Wyrzutnie pokryte są 1/2 siatką i wyposażone w wewnętrzny kołnierz zbierający śnieg, bądź wodę deszczową, które następnie odprowadzone są na zewnątrz. Standardowo wyrzutnie AN produkowane są z kołnierzem nyplowym, mufowym lub jako podwójna mufa (na rurę). Standardowo wyrzutnie AF produkowane są z kołnierzem FLS. UWAGA: AN - montowane na kształtkę (mufa), w rurę (nypel), na rurę (podwójna mufa), AF - montowane za pomocą kołnierza FLS. AN/AF-...- blaca ocynkowana AN/AF-K-...- blaca kwasoodporna /304 = wysokość montażowa AN/AF 1 Waga AF [kg] Waga AN [kg] ,1 0, ,4 0, ,5 1, ,8 1, ,9 1, ,2 1, ,8 2, ,1 2, ,7 2, ,3 4, ,2 5, ,7 6, ,3 7, ,7 14, ,3 16, ,3 19, ,9 23, ,0 29, ,5 30, ,3 43,1 AN - aaa 1 662

31 Wyrzutnie i czerpnie powietrza AN/AF Dane tecniczne Spadek ciśnienia Spadek ciśnienia D p t [Pa] Ø100 Ø100 Ø125 Ø125 Ø160 Ø160 Ø200 Ø200 Ø250 Ø315 Ø400 Ø500 Ø630 Ø800 Ø1000 Ø250 Ø315 Ø400 Ø500 Ø630 Ø800 Ø1000 Ø [m 3 /] Przepływ Dane akustyczne db(a) Ø Poziom mocy akustycznej L w ,04 0,05 0,1 0,2 0,3 0,4 0,5 1,0 2,0 3,0 4,0 5,0 10,0 [m 3 /s] Przepływ [m 3 /] 663

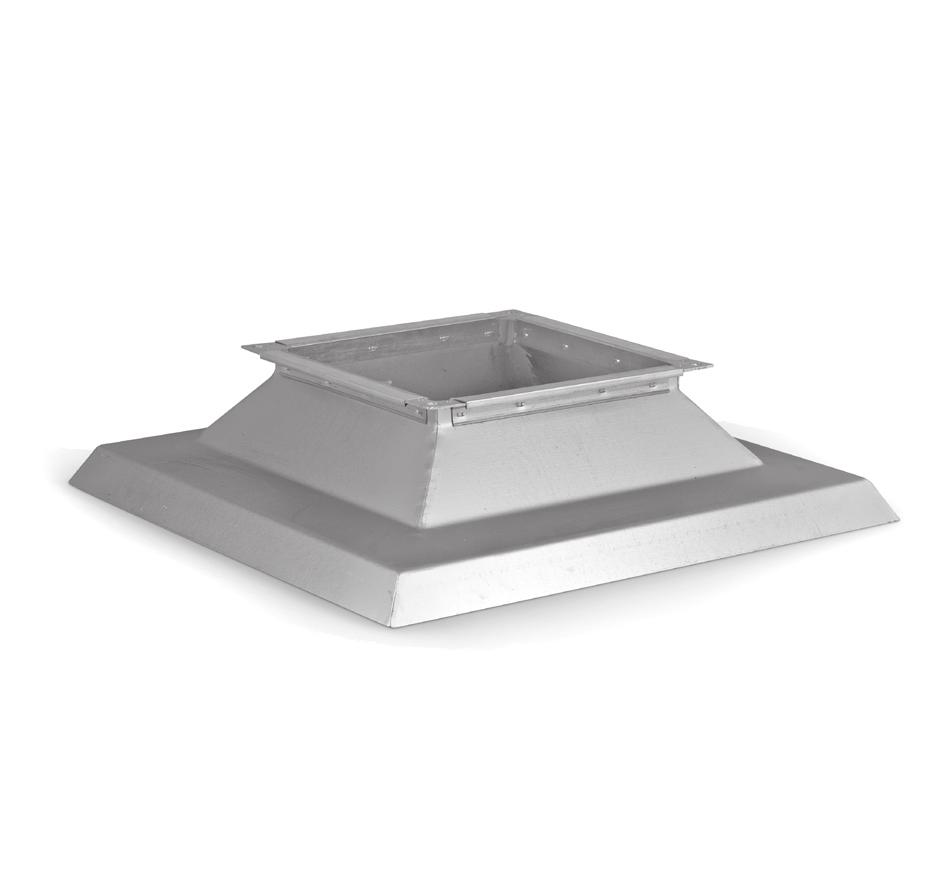

32 Prostokątna podstawa dacowa instalacji wentylacyjnyc PDQ-AI Podstawa dacowa PDQ-AI wykorzystywana jest przy zakańczaniu instalacji wentylacyjnej już na dacu budynku. Część górna wyposażana w kołnierz z profila ramkowego PQ30 przystosowana jest do montażu z prostokątnymi czerpniami bądź wyrzutniami powietrza. Wykonywana jest w dowolnyc przekrojac prostokątnyc o maksymalnej wielkości boków do 1400 mm jednego z nic. Standardowe wykonanie przystosowane jest do daców płaskic, na zamówienie podstawa może być przystosowana do dacu o nacyleniu do 30 stopni. Element ten może być również wykonany z blacy kwasoodpornej lub aluminiowej. PDQ-AI blaca ocynkowana PDQ-AI a x b a c 60 c x d b d x x x x x x x x x x x x x x x x x x a b dla standardowyc wymiarów: PDQ-AI-a-b PDQ-AI Wykonanie średniociśnieniowe: PDQ-AI-a-b-S PDQ-AI S 664

33 Dacowa podstawa do prostokątnyc wyrzutni i czerpni powietrza PDQ-AII Elementem łączącym instalacje wentylacyjną wykonaną z prostokątnyc kanałów wentylacyjnyc z dacowymi wywietrzakami jest podstawa dacowa PDQ-AII. Dolną część stanowi przedłużony kanał wentylacyjny prostokątny o żądanyc wymiarac do max 1400x1400 mm. Górna część standardowo przystosowana do dacu płaskiego wykonana jest z profilem PQ-30 do montażu czerpni i wyrzutni prostokątnyc lub wentylatorów dacowyc. Na zamówienie podstawa może być wykonana z blacy kwasoodpornej, aluminiowej lub też przystosowana do dacu o nacyleniu do 30 stopni. PDQ-AII blaca ocynkowana PDQ-AII a x b a c 60 c x d L=1000 b d x x x x x x x x x x x x x x x x x x a b dla standardowyc wymiarów: PDQ-AII-a-b PDQ-AII Wykonanie średniociśnieniowe: PDQ-AII-a-b-S PDQ-AII S Ramka na kanale wykonywana jest według PN. 665

34 Cokół do prostokątnyc wentylacyjnyc podstaw dacowyc CQKD Cokoły dacowe CQKD montowane są na płaszczyźnie dacu jako konstrukcje wsporcze pod podstawy dacowe PDQ-AI i PDQ-AII. Wykonane są z blacy ocynkowanej, kwasoodpornej lub aluminium. Produkowane są w wersji z izolacją i bez izolacji oraz proste lub kątowe. Standardowo używana jest izolacja 25 mm lub 50 mm. Cokoły dacowe kątowe przeznaczone są do montażu na dacu ze spadkiem. Standardowa wysokość cokołów dacowyc wynosi 500 mm. Na zamówienie możliwe jest wykonanie cokołów o dowolnej wysokości. Izolacja: I - izolowana CQKD blaca ocynkowana CQKD-50-K blaca kwasoodporna /304 CQKD-50-K L - blaca kwasoodporna /316L z molibdenem o A Wielkość 100 A o A α x x x x x x x x x x x x x CQKDI AxB - α izolacja wielkość kąt 666

35 Prostokątna czerpnia dacowa instalacji wentylacyjnyc CDQ-A Czerpnia dacowa CDQ-A jest stosowana w instalacjac nawiewnyc, jako zakończenie przewodów wentylacyjnyc. Wyposażona jest w siatkę z drutu ocynkowanego o średnicy 1 mm i wielkości oczka 12,7x12,7mm, która croni instalację przed zabrudzeniami z zewnątrz. Czerpnia dacowa CDQ-A wykonana jest z blacy stalowej ocynkowanej. Kołnierz wykonany jest z ramki składającej się z profili blaszanyc PQ oraz narożników NQ. CDQ-A blaca ocynkowana CDQ-A-K blaca kwasoodporna /304 CDQ-A-K L - blaca kwasoodporna /316L z molibdenem CDQ-A a x b c d e 200 x x x x x x x x x x x x x a b dla standardowyc wymiarów: CDQ-A-a-b CDQ-A Wykonanie średniociśnieniowe: CDQ-A-a-b-S CDQ-A S 667

36 Lamelkowa prostokątna dacowa czerpnia wentylacyjna CDQ-B Przeznaczona do montażu na dacac, a czasami bezpośrednio nad gruntowymi wymiennikami ciepła instalacji rekuperacyjnyc. Podstawa ma zadanie czerpać powietrze do wnętrza budynku. Wykonana z blacy stalowej ocynkowanej. Posiada poziome lamelki które zabezpieczają przed opadami atmosferycznymi, a dodatkowa siatka o oczkac 12,7x12,7 mm croni przed dostaniem się większyc owadów i liści. Dolna część czerpni CDQ-B wyposażona jest w profil PQ-30 lub PQ-20 aby móc ją bezpośrednio za pomocą śrub SRS, nakrętek NKS i klamer KLQ przytwierdzić do podstawy dacowej lub do kanału SQUER. CDQ-B blaca ocynkowana CDQ-B-K blaca kwasoodporna /304 CDQ-B a x b c d e Prześwit 200 x % 300 x % 400 x % 500 x % 600 x % 700 x % 800 x % 900 x % 1000 x % 1100 x % 1200 x % 1300 x % 1400 x % a b dla standardowyc wymiarów: CDQ-B-a-b CDQ-B Wykonanie średniociśnieniowe: CDQ-B-a-b-S CDQ-B S 668

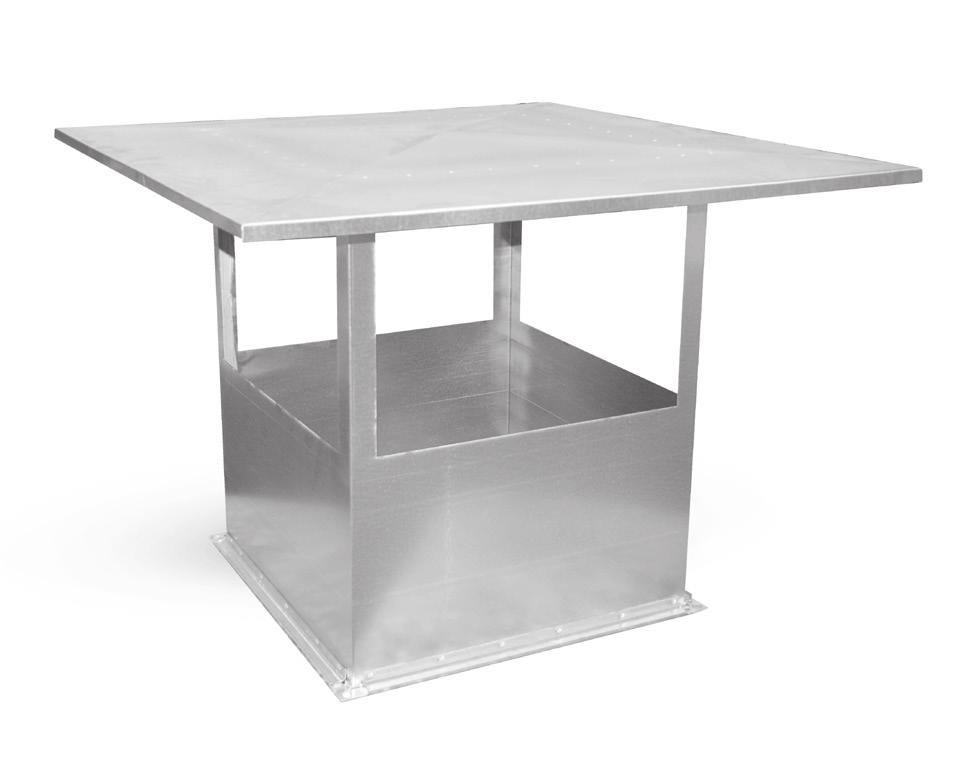

37 Dacowa wyrzutnia wentylacyjna WDQ-A Wyrzutnia WDQ-A jest najprostszym i najtańszym rozwiązaniem w przypadku gdy ccemy wyrzucać powietrze z prostokątnej instalacji wentylacyjnej. Daszek croni przed górnymi opadami atmosferycznymi, durze przestrzenie z boku umożliwiają płynne wyrzucanie powierza z instalacji. Standardowo wykonana z blacy ocynkowanej z zastosowaniem profili PQ-20 lub PQ-30 łączy się za ic pomocą z podstawą lub bezpośrednio kanałem SQUER. Na zamówienie możliwe jest wykonanie z innym wymiarem profila np. PQ-40 lub z blacy kwasoodpornej czy aluminiowej. WDQ-A blaca ocynkowana WDQ-A-K blaca kwasoodporna /304 WDQ-A-K L - blaca kwasoodporna /316L z molibdenem a x b c d e 200 x x x x x x x x x x x x x WDQ-A a b dla standardowyc wymiarów: WDQ-A-a-b WDQ-A Wykonanie średniociśnieniowe: WDQ-A-a-b-S WDQ-A S 669

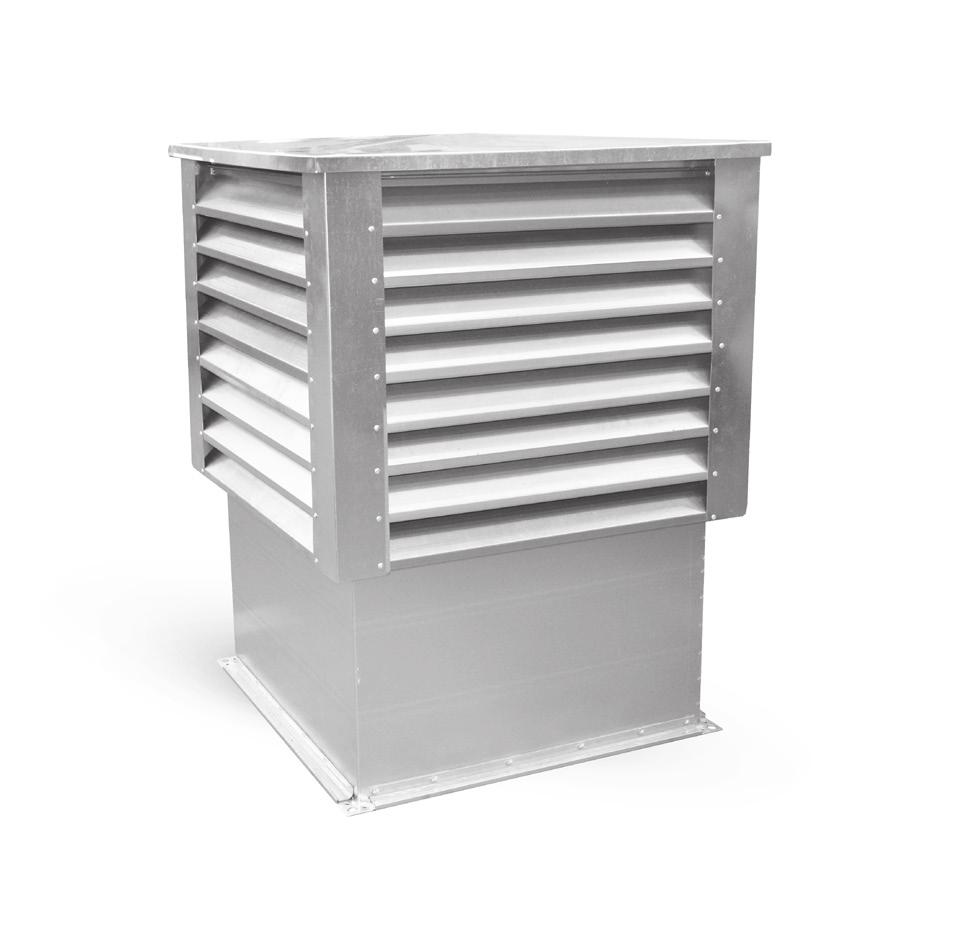

38 Wentylacyjna wyrzutnia dacowa z lamelą WDQ-B Dacowa wyrzutnia powietrza WDQ-B carakteryzuje się poziomy lamelkami które z jednej strony zmniejszają przepływ powietrza bardziej niż jest to w WDQ-A, natomiast ograniczają w dużym stopniu możliwość dostania się opadów atmosferycznyc do wnętrza instalacji wentylacyjnej. Standardowo łączona profilami PQ z podstawą lub kanałem wykonanymi z blacy ocynkowanej. Na zamówienie możliwa jest wyrzutnia z blacy kwasoodpornej. WDQ-B blaca ocynkowana WDQ-B-K blaca kwasoodporna /304 WDQ-B a b a x b c d e Prześwit 200 x % 300 x % 400 x % 500 x % 600 x % 700 x % 800 x % 900 x % 1000 x % 1100 x % 1200 x % 1300 x % 1400 x % dla standardowyc wymiarów: WDQ-B-a-b WDQ-B Wykonanie średniociśnieniowe: WDQ-B-a-b-S WDQ-B S 670

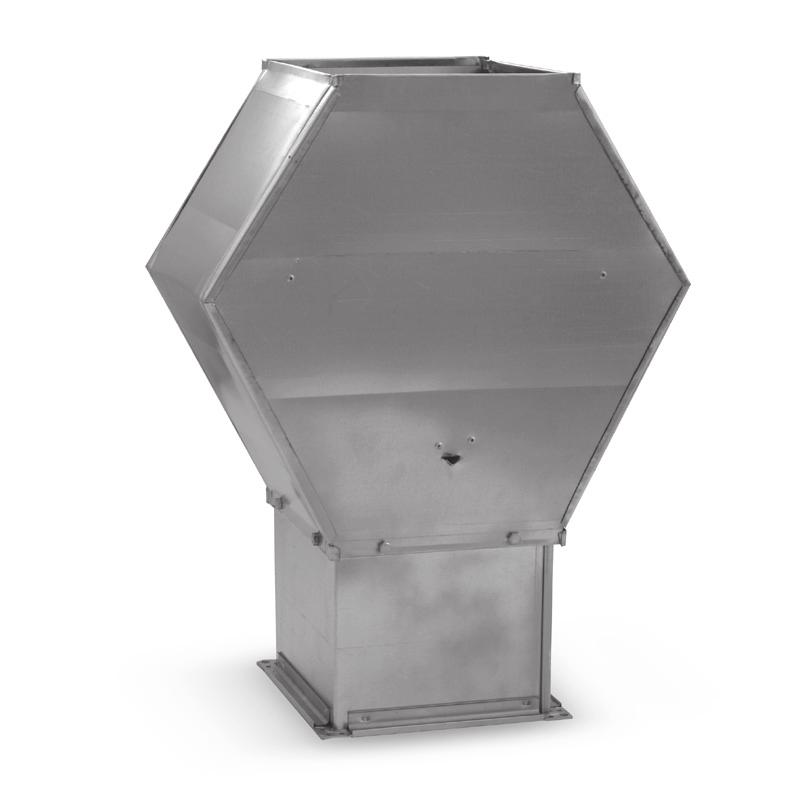

39 Wyrzutnie dacowe E WDQ-E Wyrzutnia dacowa u E jest stosowana w instalacjac wywiewnyc jako zakończenie przewodów wentylacyjnyc. Posiada wewnątrz rynnę odprowadzającą wodę. Kołnierz wykonany jest z ramki z profili blaszanyc P30. W środku znajduje się tacka ociekowa z odprowadzeniem wód deszczowyc. Góra wyrzutni zabezpieczona jest siatką ocynkowaną. WDQ-E blaca ocynkowana a x b a c c b 250 x x x x x x x x WDQ-E a b c dla standardowyc wymiarów: WDQ-E-a-b WDQ-E Wykonanie średniociśnieniowe: WDQ-E-a-b-S WDQ-E S 671

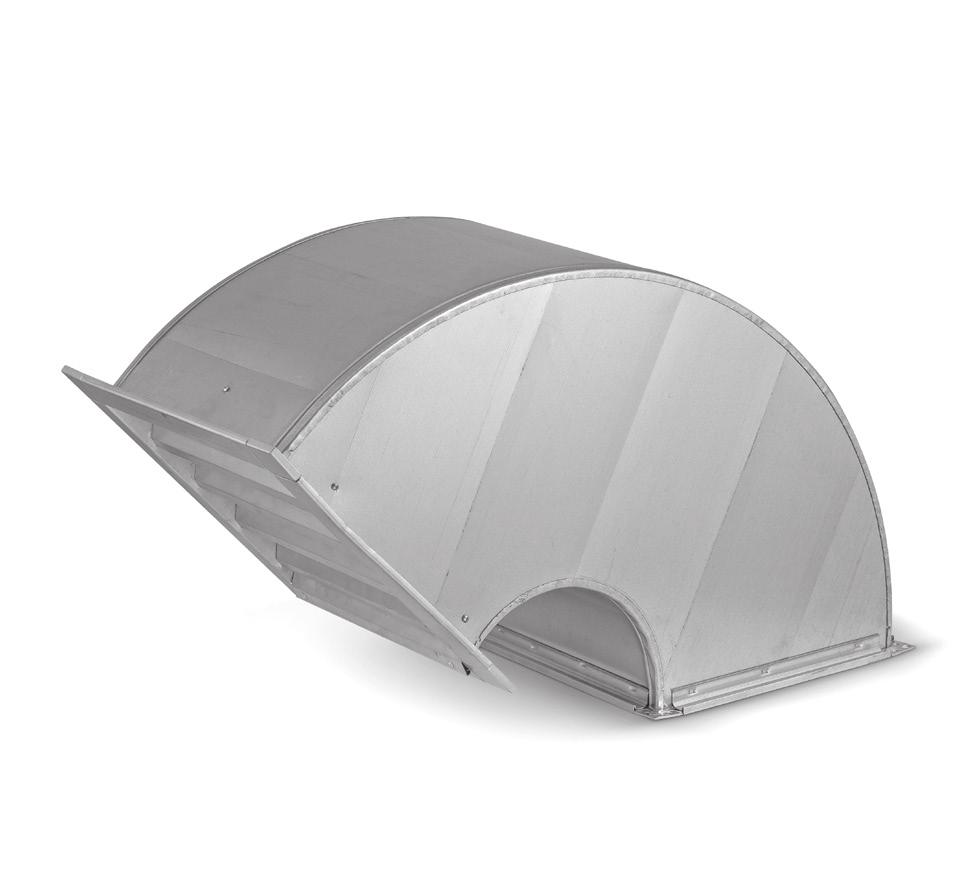

40 Kolana czerpnio wyrzutnie BFQN-135 Kolano czerpnio wyrzutnia stosuje się jako zakończenie kanałów wentylacyjnyc. Posiada na końcac ramki z profili blaszanyc i jest usztywnione przez poprzeczne falowanie blacy. Z jednej strony są zamontowane pióra i siatka od strony wewnętrznej. BFQN blaca ocynkowana BFQN-K blaca kwasoodporna /304 BFQN a b dla standardowyc wymiarów: BFQN-135-a-b BFQN Wykonanie średniociśnieniowe: BFQN-135-a-b-S BFQN S 672
