1 SEZ DK a.s. Słowacja, Europa Centralna ETI 5. marzec 2015 Program Szkolenia Profil SEZ DK a.s. Przegląd asortymentu 1/ Przemysłowe gniazda i wtyczki -> K1 2/ Rozdzielnice i zestawy -> K1.1 3/ Inne potencjalne produkty Praktyczna część oglądanie wzorów Wizyta SEZ DK

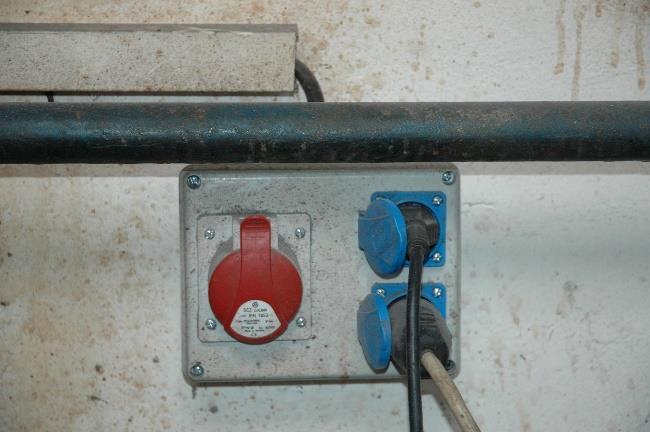

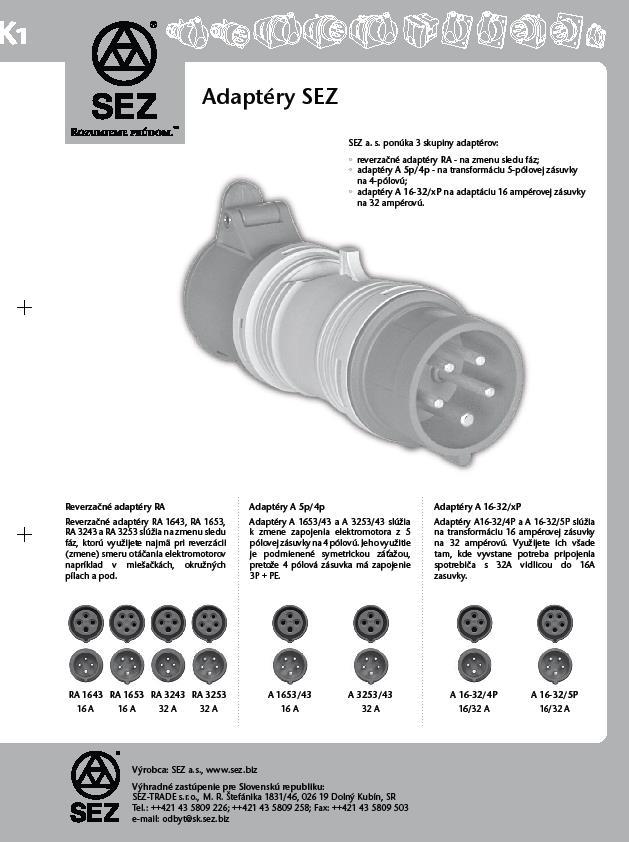

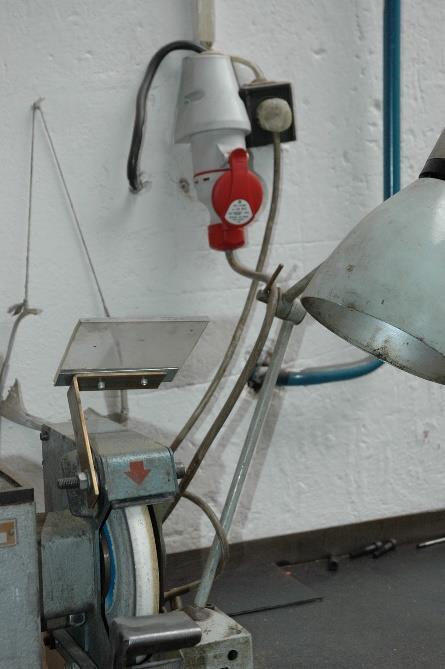

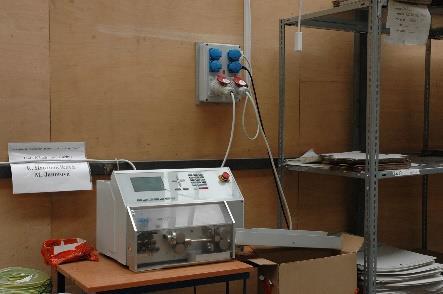

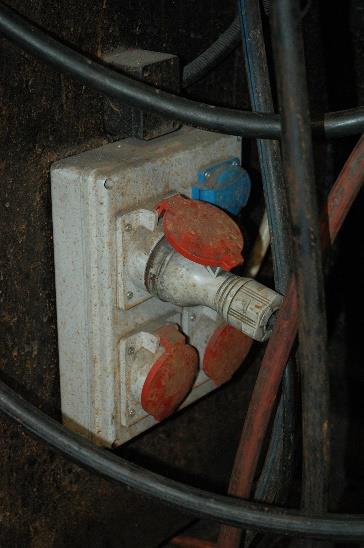

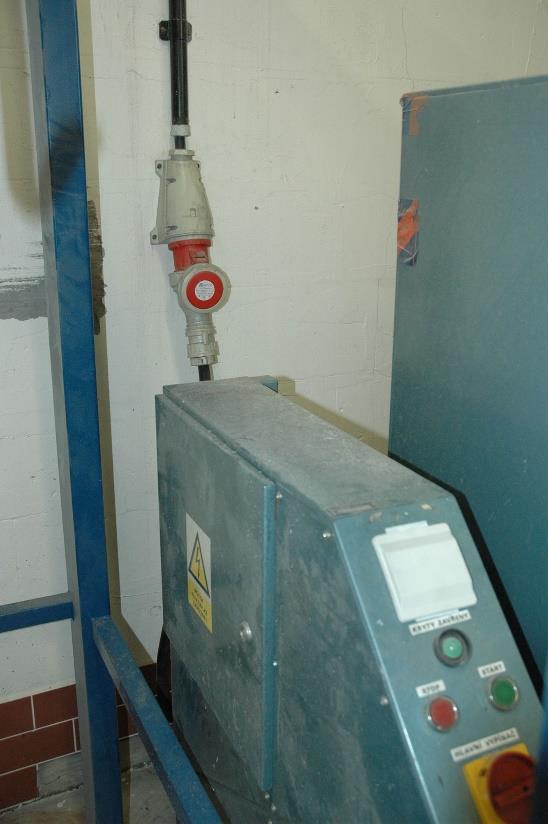

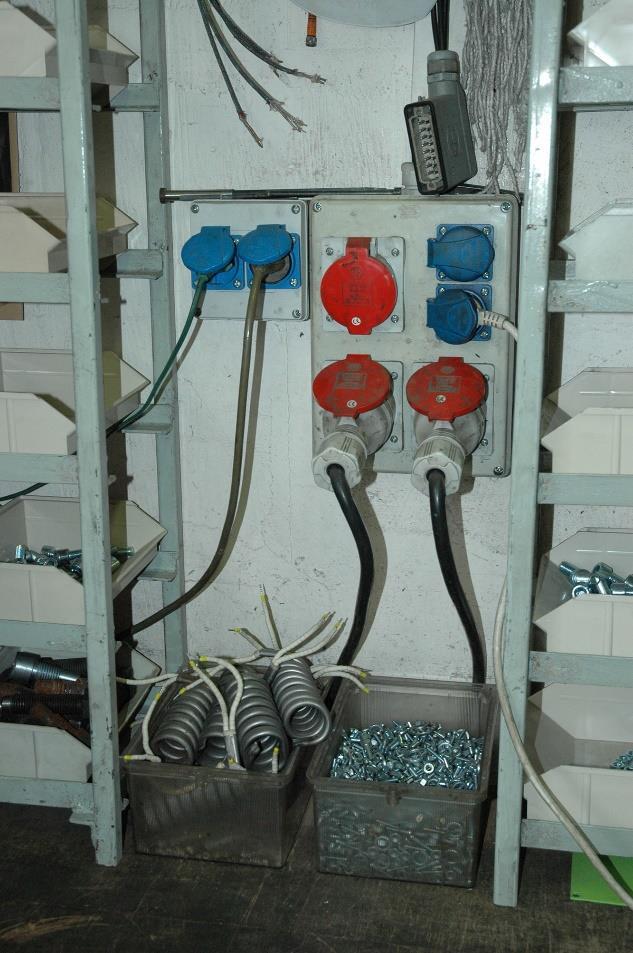

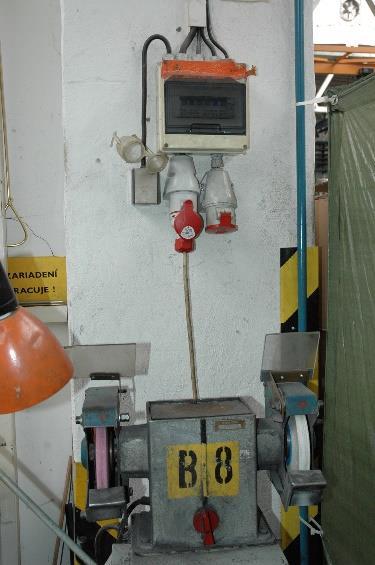

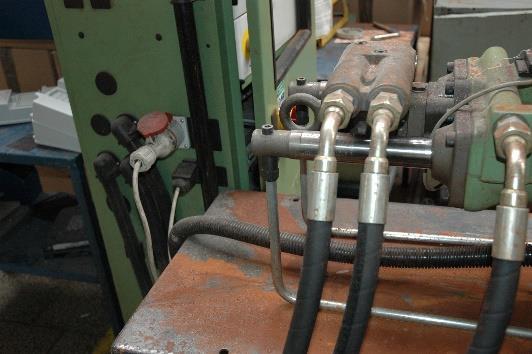

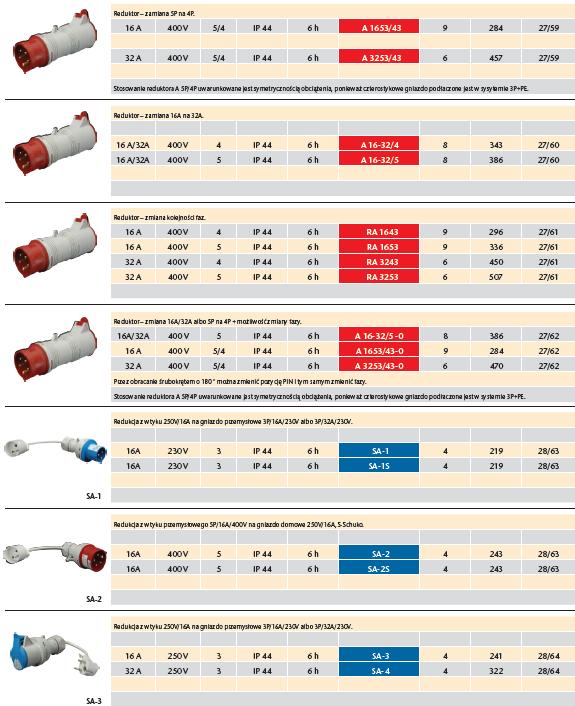

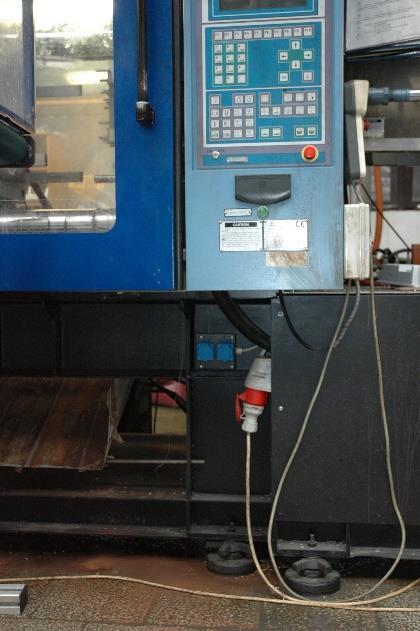

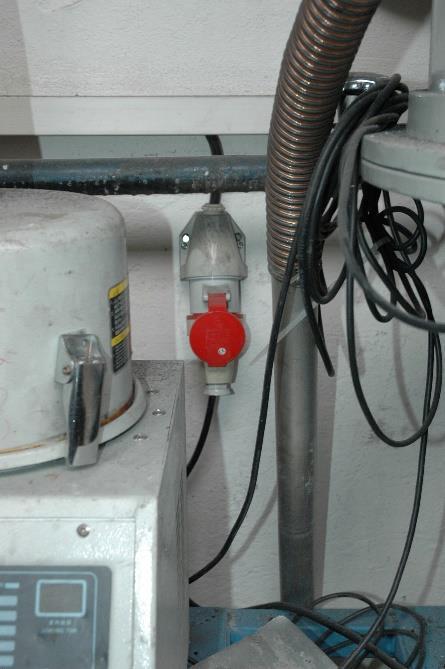

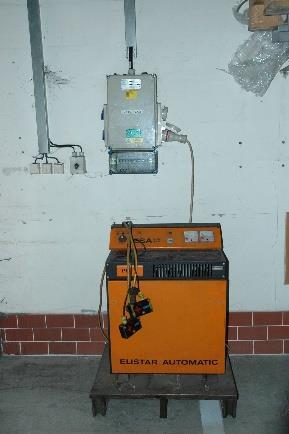

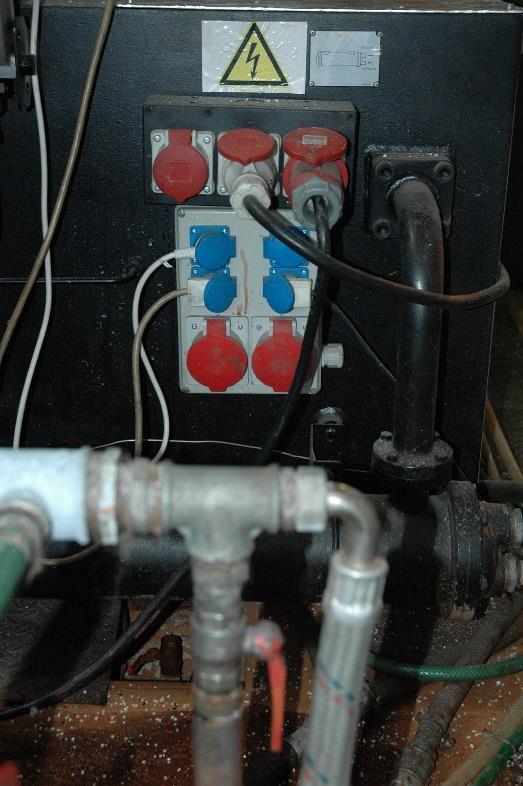

2 Program Szkolenia - szczegóły Profil SEZ DK a.s. Przegląd asortymentu 1/ Przemysłowe gniazda i wtyczki -> K1 Wyjaśnienie typów SEZ, ich oznaczania i ich używania w praktyce Fotografje z konkretnego zastosowania produktów na terenie firmy SEZ w praktycznym użyciu Crossreference Table - > porównanie SEZ vs. konkurencja Porównanie jakości produktów SEZ z aktualną konkurencją w Polsce ->Naklo (Tarel, Elektromet Dierzonów, PCE) Specyficzne informacje -> Gniazda i wtyczki 3P Przemyslowe (230V) vs. Domowe (250V) -> ADAPTERY -> Wymaganie Pilotnego kontaktu na 63A i 125A Przegląd odpowiednich NORM TECHNICZNYCH na produkty SEZ DK a.s. 2/ Rozdzielnice i zestawy ROS -> K1.1 Przegląd dostepnych typów ROS i ich oznaczania Katalogowe (standardne) vs. Specjalne ROS (pod zamówienie) Specyficzne informacje -> ROSx vs. ROSxA 3/ Inne potencjalne produkty na rozszerzenie oferty Praktyczna część oglądanie wzorów Wizyta SEZ DK

3 SEZ DK as, producent istniejący i reprezentujący 68 lat historii i tradycji w rozwoju, produkcji i sprzedaży produktów elektroinstalacyjnych Firma zatrudnia 220 osób, znajduje się na Słowacji i utrzymuje pozycję lidera w Europie Środkowej i Wschodniej W 1997 roku został wdrożony system zarządzania jakością zgodny z ISO 9001, zaktualizowany zgodnie z ISO 9001:2008 w 2013 roku System zarządzania środowiskowego został wdrożony certyfikat ISO w 2004 r., zaktualizowany zgodnie z ISO 14001:2008 w 2013 r.

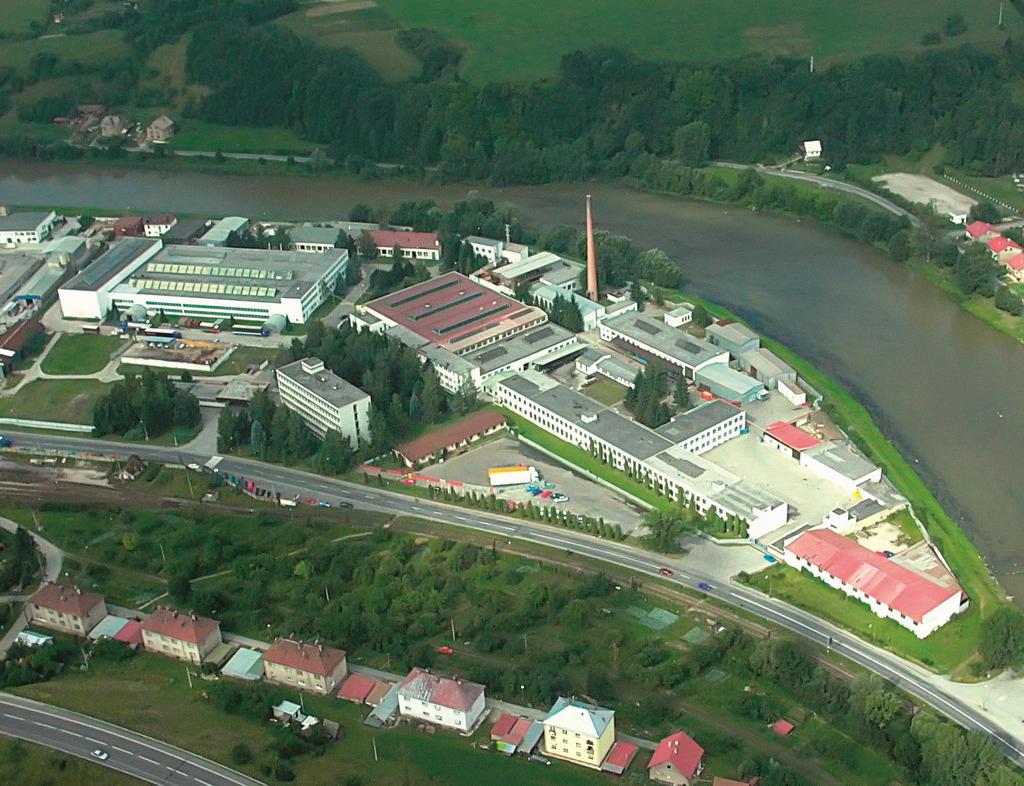

4 Obszar naszej firmy

5 Dystrybucja naszych produktów w Europie Centralna Europa Słowacja, Czechy, Polska, Węgry Wschodnia Europa Rosja, Ukraina, Białoruś Zachodnia Europa Hiszpania, Włochy, Niemcy, Austria, Francja, Szwajcaria, Belgja Północna Europa Finlandia, Szwecja, Litwa, Łotwa, Estonia SEZ DK exports products to 27 countries Południowa Europa Rumunia, Bułgaria, Serbia, Grecja Afryka: Egipt Azja: India Kooperacje rozwoju i produkcji Hiszpania i Włochy

6 NASZE PRODUKTY

7 K1 Przemysłowe gniazda i wtyczki

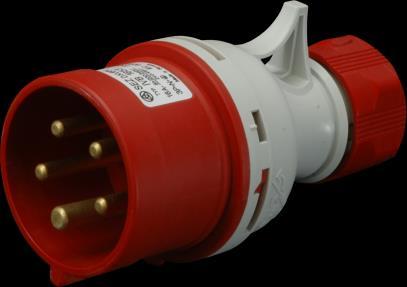

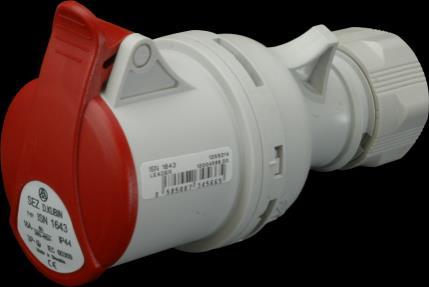

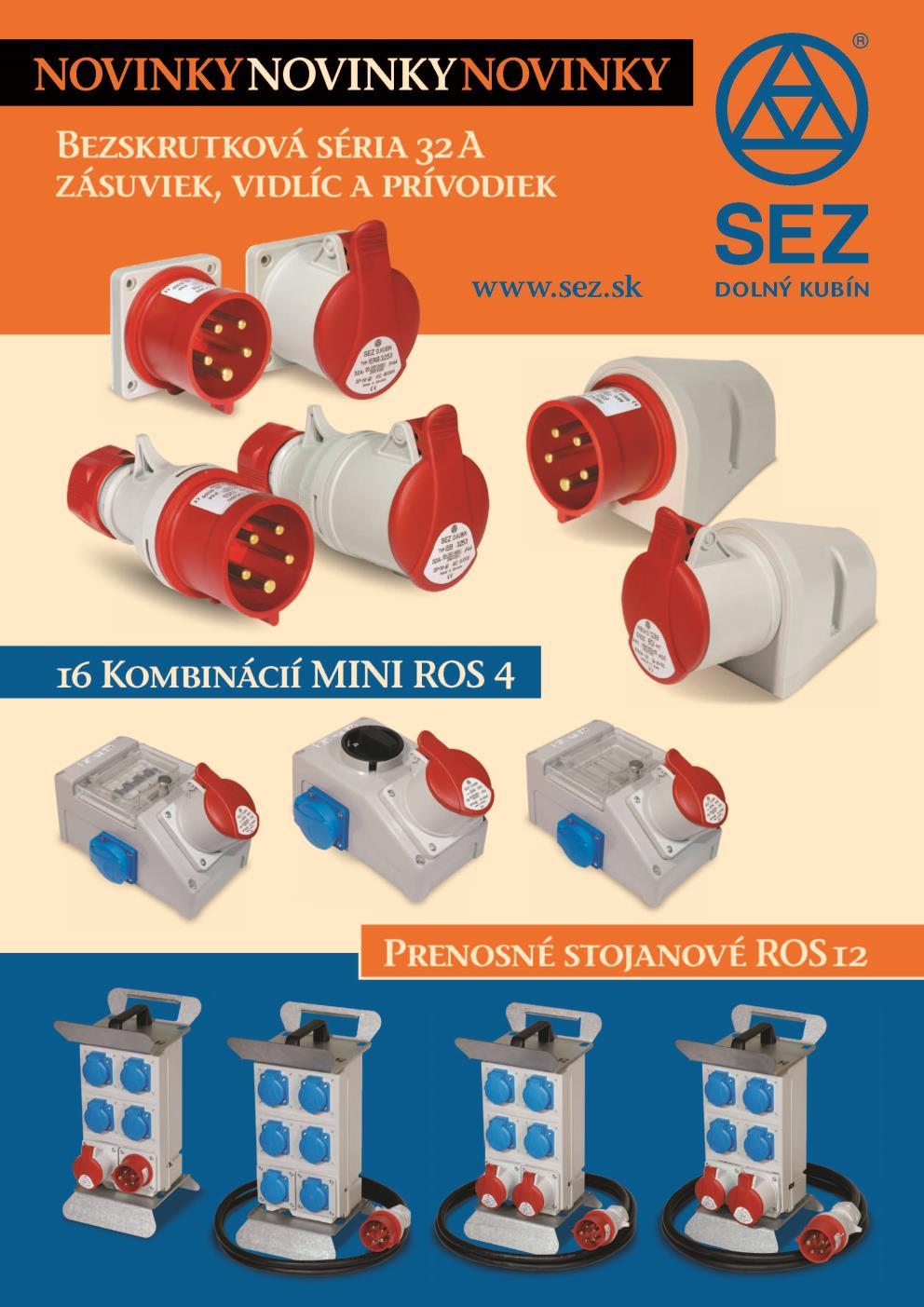

8 K1 przemysłowe gniazda i wtyki Wtyczka bezśrubowa EV Gniazdo przenośne ES Gniazdo ścienne EZ Gniazdo tablicowe EE Połączone gniazda EZCZ/EZCZ-S Gniazdo EER i wtyka ERR Gniazdo ścienne EZH Wtyczka EVH Gniazdko EE 16/EE 16-S

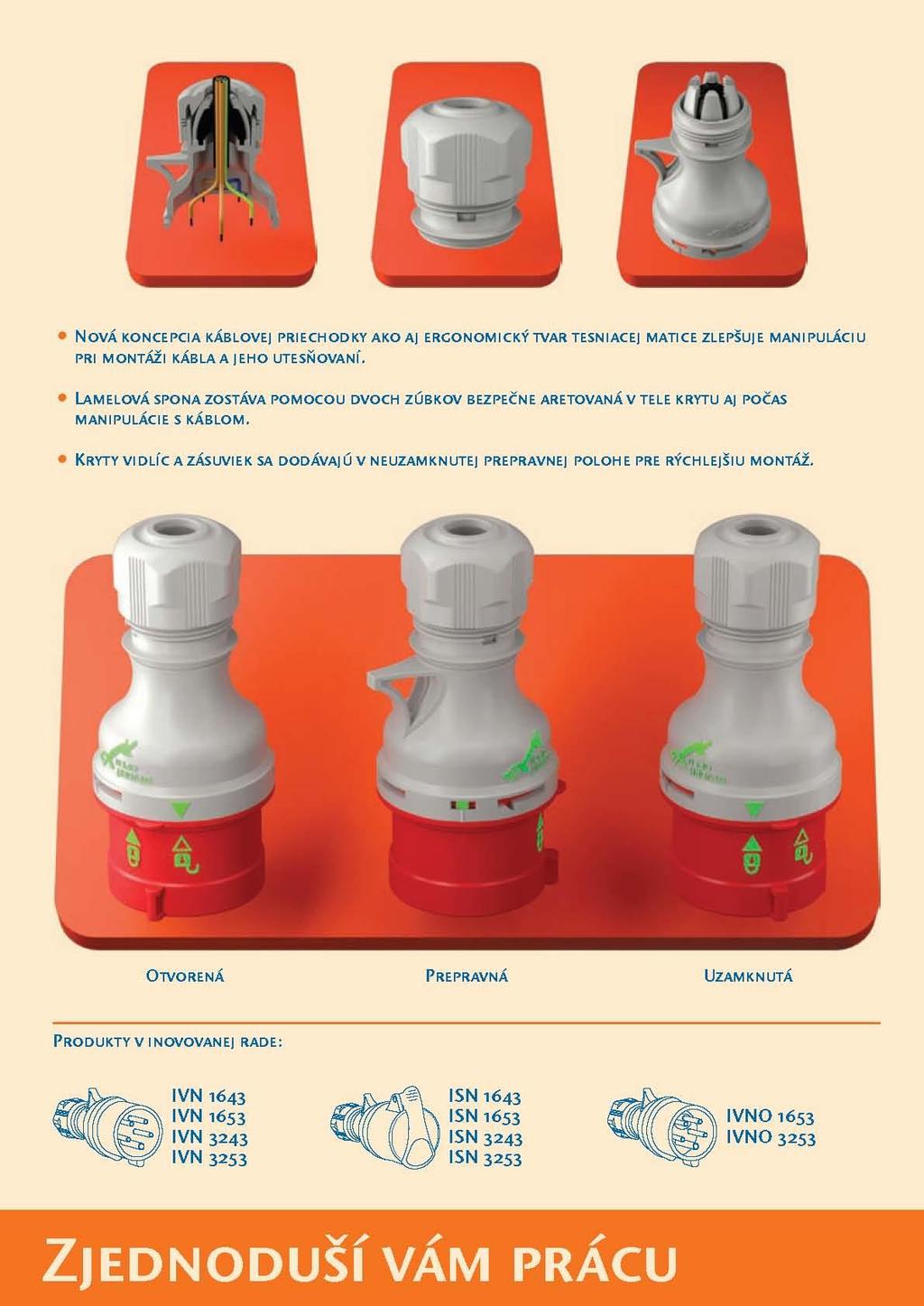

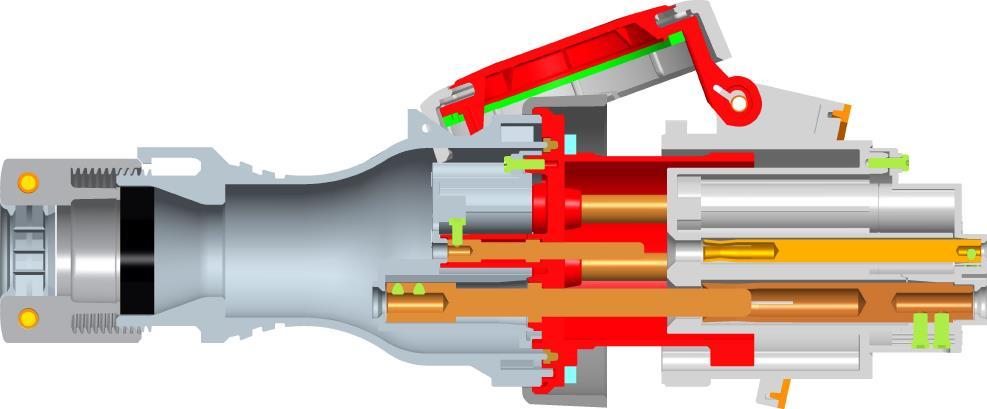

9 PRZYŁĄCZANIE PRZEWODÓW

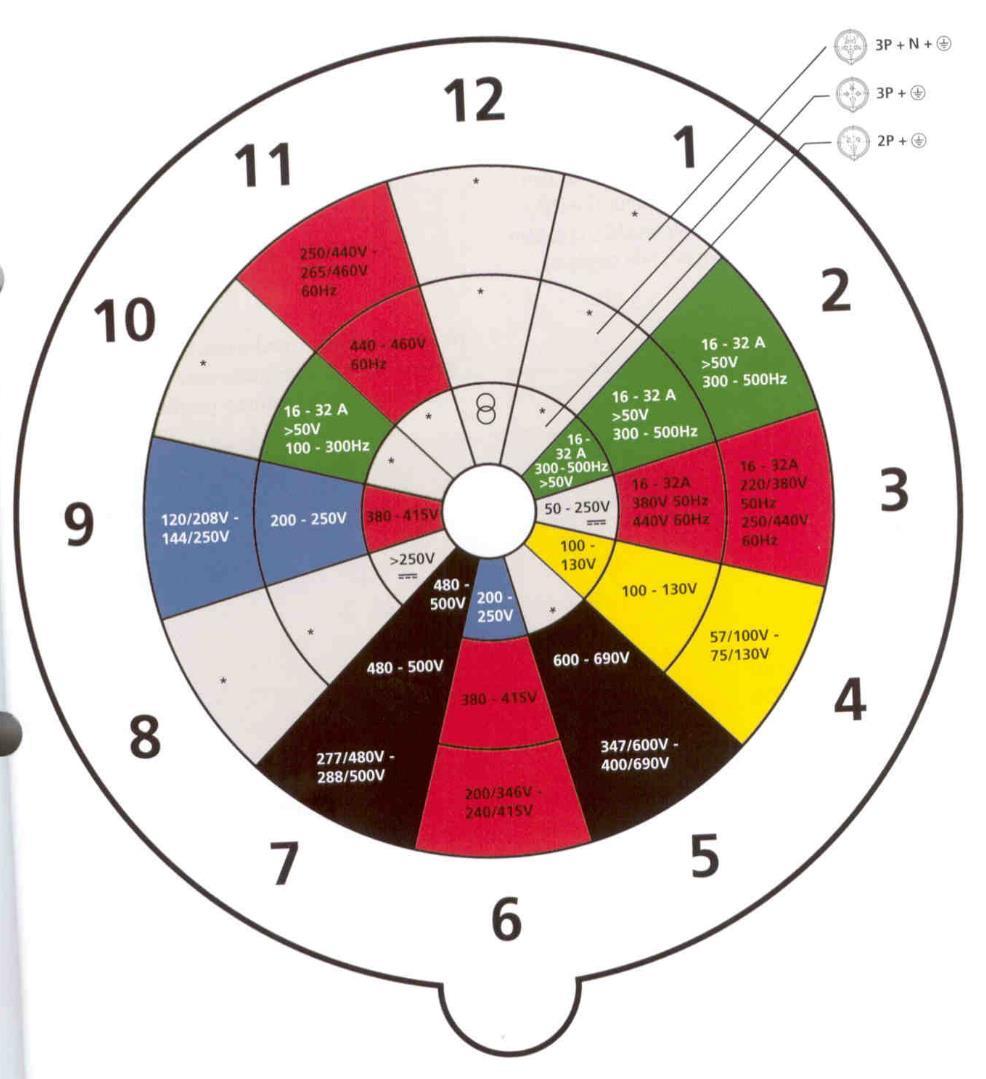

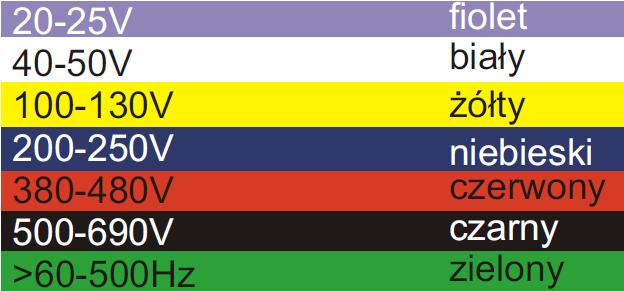

10 Kolorystyka zależna od napięcia Zawsze patrzymy na GNIAZDO ZPRZODU! (NIE na WTYKE!)

11 TYPE Przenośne CABLE (kabel) Stałe ON WALL (nastenna) Tablicowe kątowe FLUSH/PANEL ANGLED (vstavitelna) FEMALE (GNIAZDA, sockets, zasuvky) "S" Gniazdo przenośne "Z" Gniazdo stałe "E" Gniazdo tablicowe MALE (WTYKI, plugs, vidlice) "V" Wtyczka przenośna "P" Wtyk odbiornikowy stały "R" Wtyk tablicowy kątowy Note: affix "H"= IP67 Nazownictwo ETI H G Nazownictwo SEZ DK Note: affix "G"= IP67 Tablicowe PROSTE FLUSH/PANEL STRAIGHT (vstavitelna) "ER" Gniazdo tablicowe proste "RR" Wtyk tablicowy prosty (ETI) E I (International) EV N IVN 1653 Example 1: IP44 E = ETI 16 = 16A V = cable plug Wtyczka 5 = 5 poles 3 = 380V (now 400V) EZH IZGN Example 2: IP67 E = ETI 125 = 125A Z = on wall socket Gniazdo stałe 4 = 4 poles H = IP67 5 = 500V G = IP67

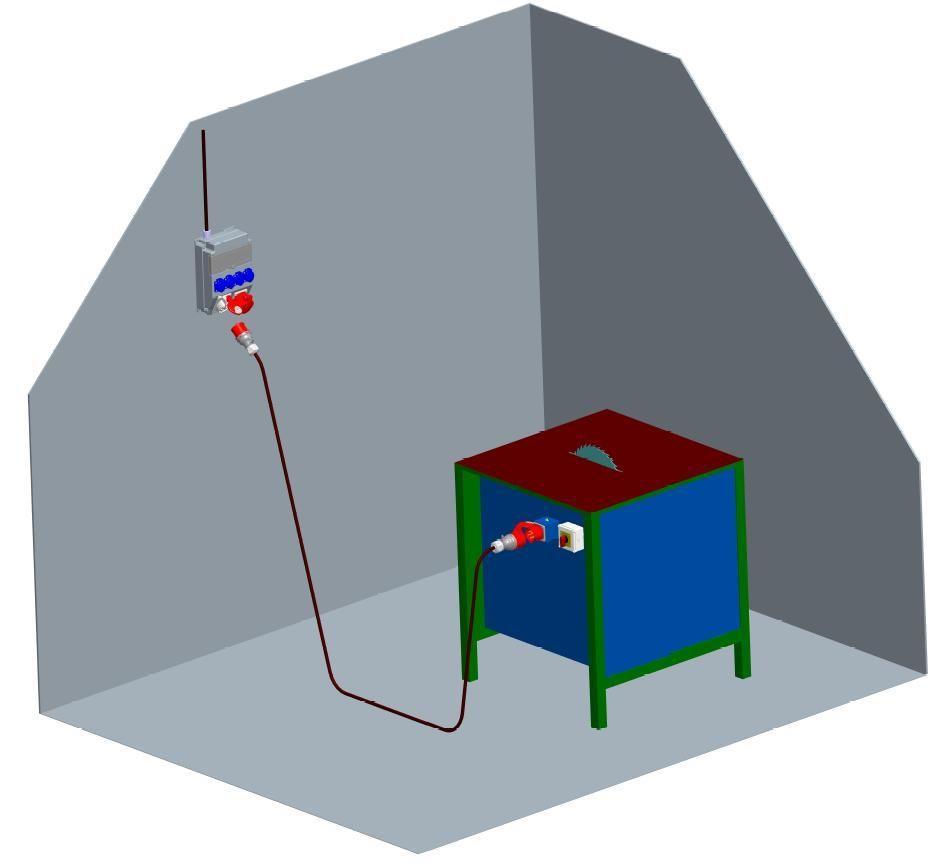

12 TYPE FEMALE (GNIAZDA, sockets, zasuvky) MALE (WTYKI, plugs, vidlice) Przenośne CABLE (kabel) "S" Gniazdo przenośne "V" Wtyczka przenośna Stałe ON WALL (nastenna) "Z" Gniazdo stałe "P" Wtyk odbiornikowy stały źródło Z Gniazdo stałe Tablicowe kątowe FLUSH/PANEL ANGLED (vstavitelna) Tablicowe PROSTE FLUSH/PANEL STRAIGHT (vstavitelna) "E" Gniazdo tablicowe "ER" Gniazdo tablicowe proste "R" Wtyk tablicowy kątowy "RR" Wtyk tablicowy prosty V Wtyczka przenośna odbiornik Wtyk odbiornikowy stały P Gniazdo przenośne S

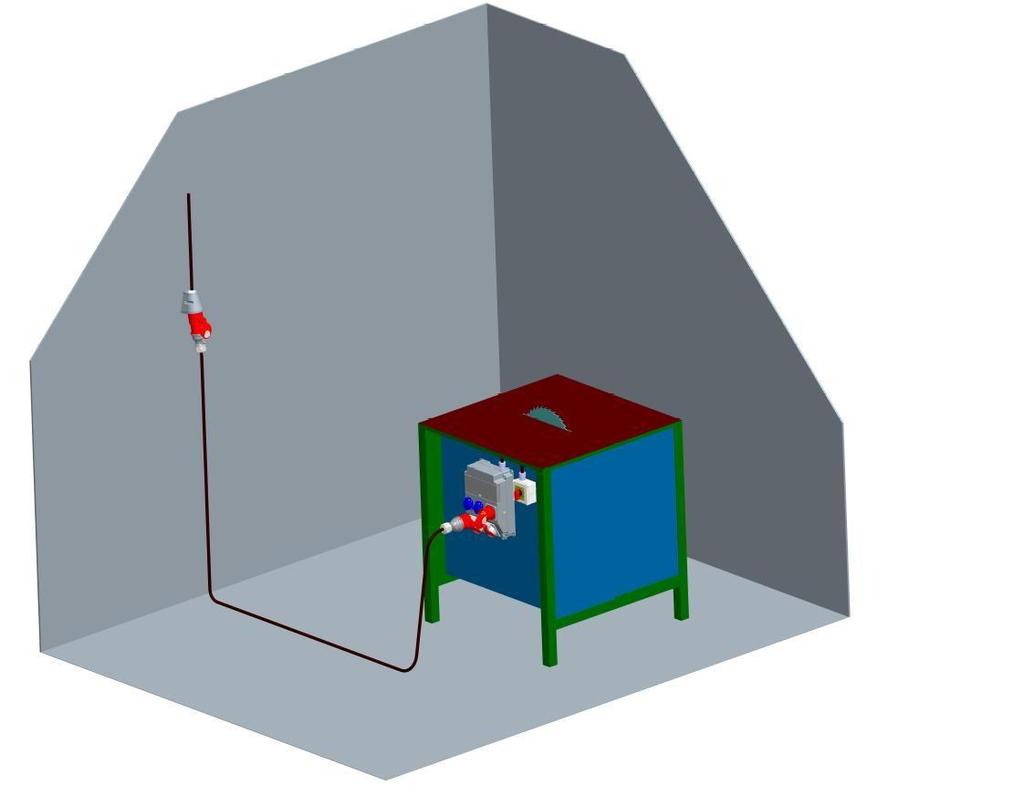

13 TYPE FEMALE (GNIAZDA, sockets, zasuvky) MALE (WTYKI, plugs, vidlice) Przenośne CABLE (kabel) "S" Gniazdo przenośne "V" Wtyczka przenośna Stałe ON WALL (nastenna) "Z" Gniazdo stałe "P" Wtyk odbiornikowy stały źródło E V Gniazdo tablicowe Wtyczka przenośna Tablicowe kątowe FLUSH/PANEL ANGLED (vstavitelna) Tablicowe PROSTE FLUSH/PANEL STRAIGHT (vstavitelna) "E" Gniazdo tablicowe "ER" Gniazdo tablicowe proste "R" Wtyk tablicowy kątowy "RR" Wtyk tablicowy prosty odbiornik Gniazdo przenośne S RR Wtyk tablicowy prosty

14 TYPE FEMALE (GNIAZDA, sockets, zasuvky) MALE (WTYKI, plugs, vidlice) Przenośne CABLE (kabel) "S" Gniazdo przenośne "V" Wtyczka przenośna Stałe ON WALL (nastenna) "Z" Gniazdo stałe "P" Wtyk odbiornikowy stały źródło Z V Gniazdo stałe Wtyczka przenośna Tablicowe kątowe FLUSH/PANEL ANGLED (vstavitelna) Tablicowe PROSTE FLUSH/PANEL STRAIGHT (vstavitelna) "E" Gniazdo tablicowe "ER" Gniazdo tablicowe proste "R" Wtyk tablicowy kątowy "RR" Wtyk tablicowy prosty odbiornik Gniazdo przenośne S RR Wtyk tablicowy prosty

15

16

17 Crossreference Table SEZ vs. konkurencja SEZ type ETI type ETI nazewnictwo NÁZOV IP Bals Walther PCE Mennekes IP Scame IVN 1632 EV A, 230V, 2P+PE, Wtyczka IP44 Vidlica bezšr IVN 1643 EV A, 400V, 3P+PE, Wtyczka IP44 Vidlica bezšr IVN 1653 EV A, 400V, 3P+N+PE, Wtyczka IP44 Vidlica bezšr 210 / IVNO 1653 EVO A, 400V, 3P+N+PE, Wtyczka ze zwrotnicą faz IP44 Vidlica reverzačná PH IVN 3232 EV A, 230V, 2P+PE, Wtyczka IP44 Vidlica bezšr IVN 3243 EV A, 400V, 3P+PE, Wtyczka IP44 Vidlica bezšr IVN 3253 EV A, 400V, 3P+N+PE, Wtyczka IP44 Vidlica bezšr 230 / IVNO 3253 EVO A, 400V, 3P+N+PE, Wtyczka ze zwrotnicą faz IP44 Vidlica reverzačná PH IVGN 6353 EVH A, 400V, 3P+N+PE, Wtyczka IP67 Vidlica ISN 1632 ES A, 230V, 2P+PE, Gniazdo przenośne IP44 Spojovacia zásuvka bezšr ISN 1643 ES A, 400V, 3P+PE, Gniazdo przenośne IP44 Spojovacia zásuvka bezšr ISN 1653 ES A, 400V, 3P+N+PE, Gniazdo przenośne IP44 Spojovacia zásuvka bezšr 310 / ISN 3232 ES A, 230V, 2P+PE, Gniazdo przenośne IP44 Spojovacia zásuvka bezšr ISN 3243 ES A, 400V, 3P+PE, Gniazdo przenośne IP44 Spojovacia zásuvka bezšr ISN 3253 ES A, 400V, 3P+N+PE, Gniazdo przenośne IP44 Spojovacia zásuvka bezšr 330 / ISG 6343 ESH A, 400V, 3P+PE, Gniazdo przenośne IP67 Spojovacia zásuvka ISGN 6353 ESH A, 400V, 3P+N+PE, Gniazdo przenośne IP67 Spojovacia zásuvka ISGN ESH A, 400V, 3P+PE, Gniazdo przenośne IP67 Spojovacia zásuvka IZN 1632 EZ A, 230A, 2P+PE, Gniazdo stałe IP44 Nástenná zásuvka k IZN 1653 EZ A, 400A, 3P+N+PE, Gniazdo stałe IP44 Nástenná zásuvka k IZN 3232 EZ A, 230A, 2P+PE, Gniazdo stałe IP44 Nástenná zásuvka k IZN 3243 EZ A, 400A, 3P+PE, Gniazdo stałe IP44 Nástenná zásuvka k IZN 3253 EZ A, 400A, 3P+N+PE, Gniazdo stałe IP44 Nástenná zásuvka k IZG 6343 EZH A, 400A, 3P+PE, Gniazdo stałe IP67 Nástenná zásuvka IZGN 6353 EZH A, 400A, 3P+N+PE, Gniazdo stałe IP67 Nástenná zásuvka IZGN EZH A, 400A, 3P+PE, Gniazdo stałe IP67 Nástenná zásuvka IZGN EZH A, 400A, 3P+N+PE, Gniazdo stałe IP67 Nástenná zásuvka IZVZ 1643 EZCZ A, 400V/230V, Gniazdo kombi 3P+PE plus EE 16 IP44 Kombinovaná zásuvka f FN IZVZ 1653 EZCZ A, 400V/230V, Gniazdo kombi 3P+N+PE plus EE 16 IP44 Kombinovaná zásuvka f FN IZVZ 3243 EZCZ A, 400V/230V, Gniazdo kombi 3P+PE, plus EE 16 IP44 Kombinovaná zásuvka f FN IZVZ 3253 EZCZ A, 400V/230V, Gniazdo kombi 3P+N+PE plus EE 16 IP44 Kombinovaná zásuvka f FN IZV 1643 EZB A, 400V, Gniazdo tablicowe proste z puszką podtynkową IP44 Zásuvka pod omietku v 4123 IZV 1653 EZB A, 400V, Gniazdo tablicowe proste z puszką podtynkową IP44 Zásuvka pod omietku v 4125 IZV 3243 EZB A, 400V, Gniazdo tablicowe proste z puszką podtynkową IP44 Zásuvka pod omietku IZV 3253 EZB A, 400V, Gniazdo tablicowe proste z puszką podtynkową IP44 Zásuvka pod omietku v 4130 IE 1632 EE A, 230V, 2P+PE, Gniazdo tablicowe, IP54 Vstaviteľná zásuvka šikmá IEN 1643 EE A, 400V, 3P+PE, Gniazdo tablicowe, IP54 Vstaviteľná zásuvka šikmá IEN 1653 EE A, 400V, 3P+N+PE, Gniazdo tablicowe, IP54 Vstaviteľná zásuvka šikmá IE 3232 EE A, 230V, 2P+PE, Gniazdo tablicowe, IP54 Vstaviteľná zásuvka šikmá IEN 3243 EE A, 400V, 3P+PE, Gniazdo tablicowe, IP54 Vstaviteľná zásuvka šikmá IEN 3253 EE A, 400V, 3P+N+PE, Gniazdo tablicowe, IP54 Vstaviteľná zásuvka šikmá IEG 6343 EEH A, 400V, 3P+PE, Gniazdo tablicowe, IP67 Vstaviteľná zásuvka šikmá fd IEGN 6353 EEH A, 400V, 3P+N+PE, Gniazdo tablicowe, IP67 Vstaviteľná zásuvka šikmá fd IEGN EEH A, 400V, 3P+PE, Gniazdo tablicowe, IP67 Vstaviteľná zásuvka šikmá fe IEGN EEH A, 400V, 3P+N+PE, Gniazdo tablicowe, IP67 Vstaviteľná zásuvka šikmá fe IERN 1632 EER A, 230V, 2P+PE, Gniazdo tablicowe proste, IP54 Vstaviteľná zásuvka rovná f IERN 1643 EER A, 400V, 3P+PE, Gniazdo tablicowe proste, IP54 Vstaviteľná zásuvka rovná f IERN 1653 EER A, 400V, 3P+N+PE, Gniazdo tablicowe proste, IP54 Vstaviteľná zásuvka rovná f IERN 3232 EER A, 230V, 2P+PE, Gniazdo tablicowe proste, IP54 Vstaviteľná zásuvka rovná f IERN 3243 EER A, 400V, 3P+PE, Gniazdo tablicowe proste, IP54 Vstaviteľná zásuvka rovná f IERN 3253 EER A, 400V, 3P+N+PE, Gniazdo tablicowe proste, IP54 Vstaviteľná zásuvka rovná f IPN 1632 EP A, 230V, 2P+PE, Wtyk odbiornikowy stały IP44 Nástenná prívodka bezšr IPN 1643 EP A, 400V, 3P+PE, Wtyk odbiornikowy stały IP44 Nástenná prívodka bezšr IPN 1653 EP A, 400V, 3P+N+PE, Wtyk odbiornikowy stały IP44 Nástenná prívodka bezšr IPN 3232 EP A, 230V, 2P+PE, Wtyk odbiornikowy stały IP44 Nástenná prívodka bezšr

18 Porównanie jakości produktów SEZ z aktualną konkurencją w Polsce Wyniki testowania gniazd i wtyków Polam Naklo 1/skomplikowane otwieranie wtyczki + defektywne zamknięcie, po którym już nie da się otworzyć!!! 2/NIE utrzymuje stopnia szczelności IP44 po próbie dostało się 30ml wody!!! 3/wkręty na gniazdach stałych nie są zabezpieczone -> NIE jest dotrzymana podwójna izolacja!! 4/wkręty zacisków nie są zabezpieczone przeciw wypadaniu! Wkręty dokręcone do oporu, nie są w pozycji półgotowości. 5/papierowa etykieta kodu EAN łatwo ścieralna -na gnieździe tablicowym: 6/ciężkie wkładanie przewodu PE -> głęboka i excentryczna pozycja zacisku! nie widać dobrze mejsce włożenia 7/brakuje oznaczenia producenta Polam Naklo 8/typ jest umieszczony na wewnętrznej stronie! -> po zamontovaniu gniazda juz go nie widać!!! 9/na wyposażeniu potrzebny specjalistyczny płaski śrubokręt > standardowe krzyżowe PH1,PH2, PZ1, PZ2 nie pasują z powodu wąskiego platikowego otworu!

19 K1 przemysłowe gniazda i wtyki Wtyczka bezśrubowa EV Gniazdo przenośne ES Gniazdo ścienne EZ Gniazdo tablicowe EE Połączone gniazda EZCZ/EZCZ-S Gniazdo EER i wtyka ERR Gniazdo ścienne EZH Wtyczka EVH Gniazdko EE 16/EE 16-S

20

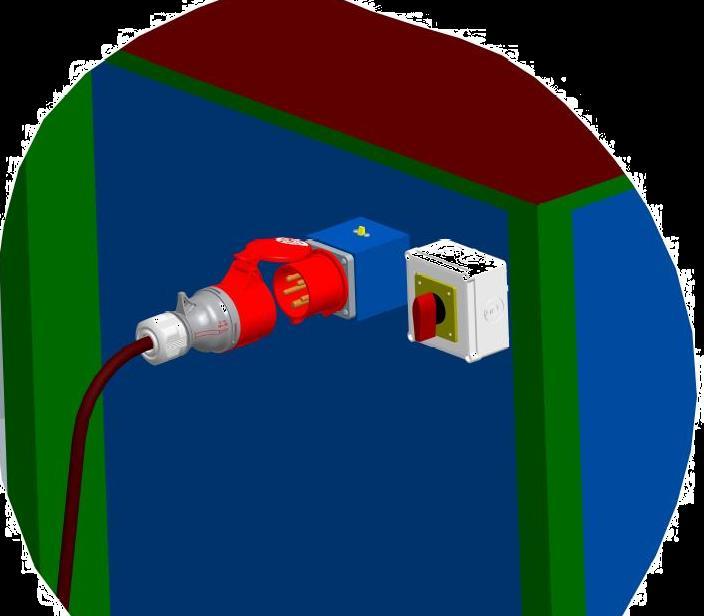

21 Systemy z Pilotem (dodatkowy pilotny kontakt)

22 Systemy z Pilotem (dodatkowy pilotny kontakt)

23 Przegląd odpowiedzialnych NORM TECHNICZNYCH na produkty SEZ DK a.s. Skupina výrobkov Priemyselné zásuvky a vidlice STN EN : 2001 ( ) STN EN : 2001 ( ) STN EN : 2008 ( ) Zásuvkové rozvodnice STN EN : 2002 ( ) Platná STN (Triediaci znak) STN zodpovedá: Platné medzinárodné normy Poznámka EN : 1999 IEC : 1999 Všeobecne EN : 1999 IEC : 1999 EN : 2007 IEC : 2006 Upresnenie a rozmery Spínané zásuvky EN : 1999 IEC : 1999 Všeobecne STN EN A1: 1998 ( ) EN : A1: 1994 IEC : A1: 1993 STN EN : 2012 ( ) EN : 2012 IEC : 2012 Rozvodnice Nový súbor post. nahradí Predlžovacie bubny STN EN 61316: 2002 ( ) EN 61316: 1999 IEC 61316: 1999 Priemyselné STN EN 61242: 1999 ( ) EN 61242: 1997 IEC 61242: 1995 Domové Domové spínače STN EN : 2002 ( ) Domové zásuvky, Stolové zásuvky STN EN : 2005 ( ) STN IEC : 2004 ( ) Požiadavky a skúšky EN : 1999 IEC : 1998 Všeobecne EN : 2004 IEC : 2002 Elektronické, stmievače IEC : 2002 IEC : 2002 Pre rozmery Schuko platí: DIN : 2006 IEC/TR 60083: 2009 CEE 7: 1963 IEC : 2009 STN : 2005 Rozmery Pôvodná STN (EN neexistuje) Radové svornice, prístrojové svorkovnice, svorkovnice pre stúpacie vedenia, škatuľové svorkovnice STN EN : 2010 ( ) EN : 2009 IEC : 2009 Priemyselné: - všeobecné STN EN : 2010 ( ) EN : 2009 IEC : ochranné STN EN : 2010 ( ) EN : 2009 IEC : s poistkou STN EN : 2005 ( ) STN EN : 2005 ( ) STN EN : 2005 ( ) STN EN : 2002 ( ) STN EN : 2004 ( ) EN : 2004 IEC : 2002 Domové: - všeobecné požiad. EN : 2004 IEC : 2002 EN : 2004 IEC : 2002 EN : 2000 IEC : 1999 EN : 2003 IEC : skrutkové - bezskrutkové - svorky do 35mm 2 - svorky nad 35 mm 2 Elektroinštalačné škatule STN EN : 2005 ( ) EN : 2005 IEC : 2002 Všeobecne STN EN : 2007 ( ) EN : 2006 IEC : 2003 So svorkami Upchávkové vývodky STN : 2000 Pôvodná STN Pancierové STN EN 50262: 2002 ( ) Ploché násuvné spoje STN EN 61210: 2011 ( ) EN 50262: 1998 Metrické EN 61210: 2010 IEC 61210: 2010 Stará norma: IEC 60760: 1989 Káblové oká, vidličky, háčiky... STN : 1987 STN : 1987 Pôvodné STN Koncové spínače STN EN : 2005 ( ) Káblové príchytky STN EN 61914: 2010 ( ) STN až 67: 1988 EN : 2004 IEC : 2003 EN 61914: 2009 IEC 61914: 2009

24 K1.1 Rozdzielnice i zestawy

25

26

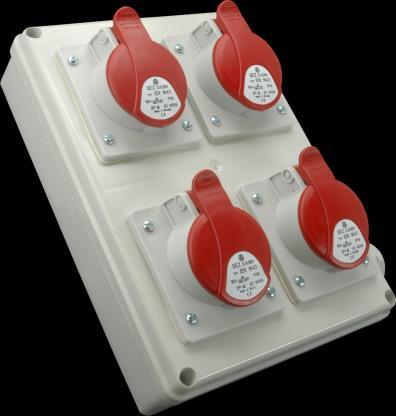

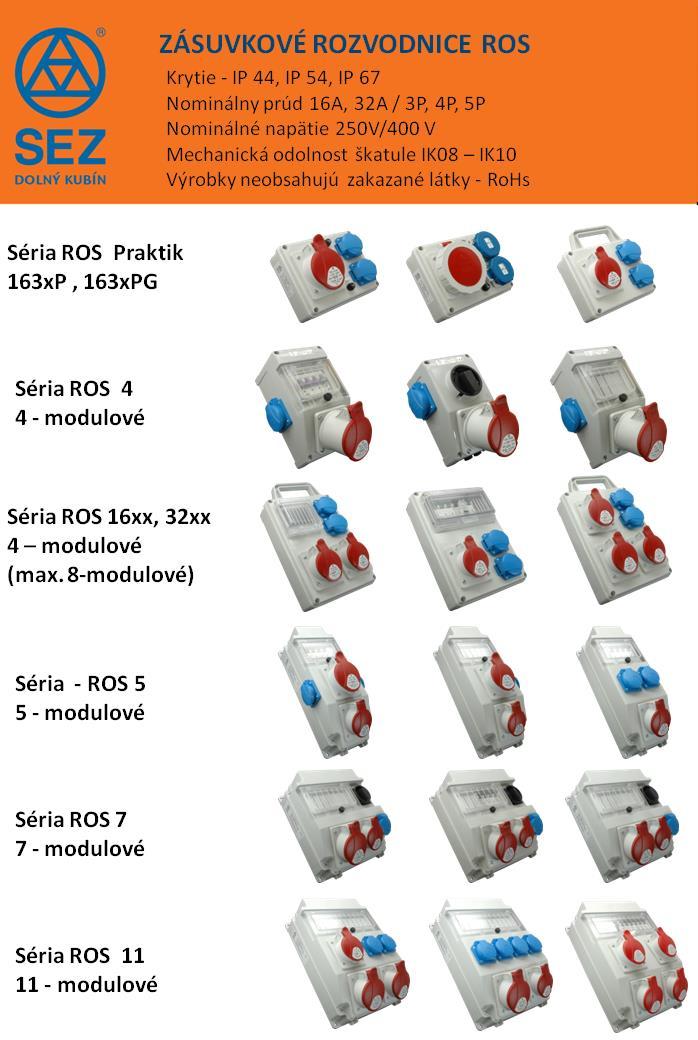

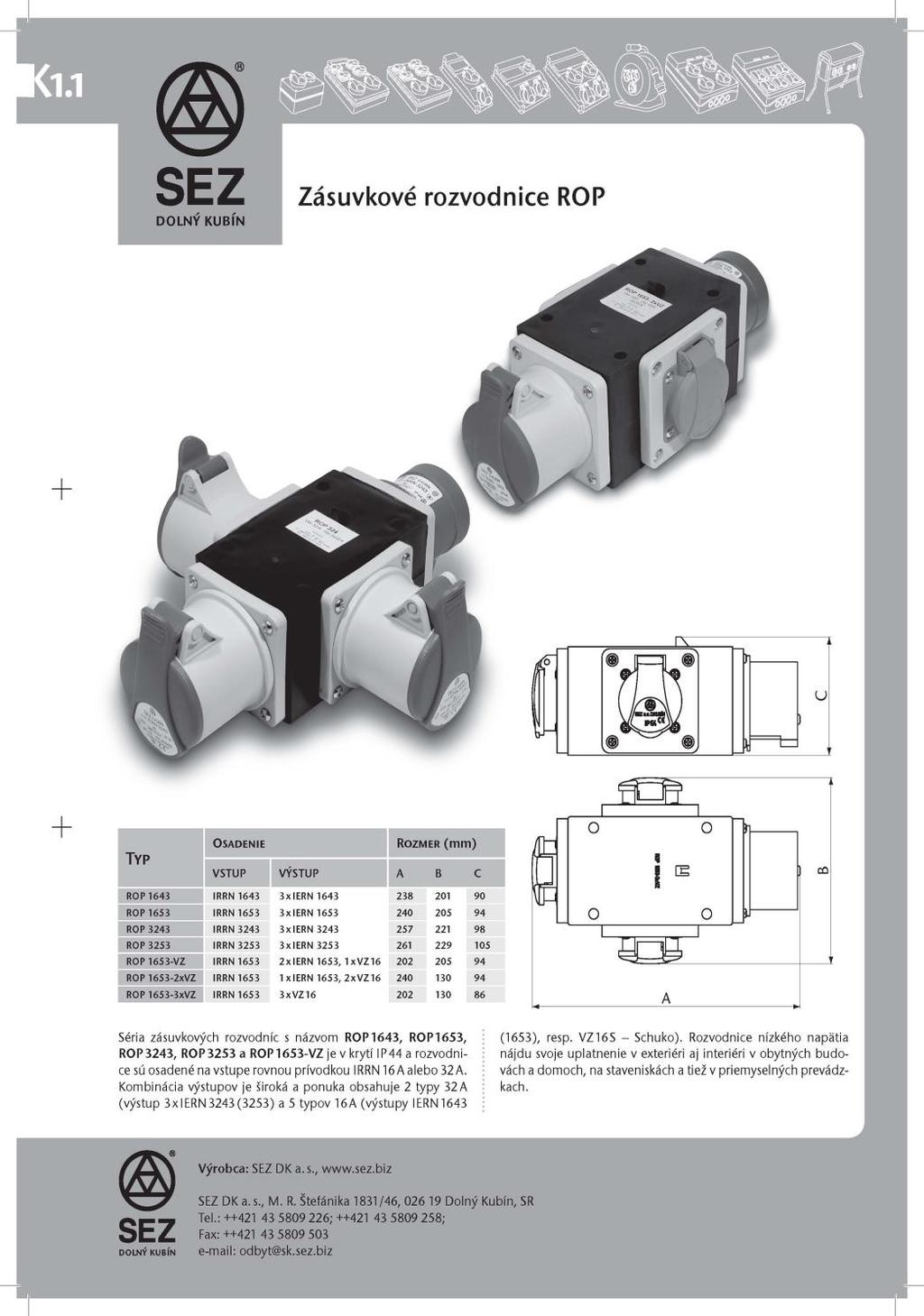

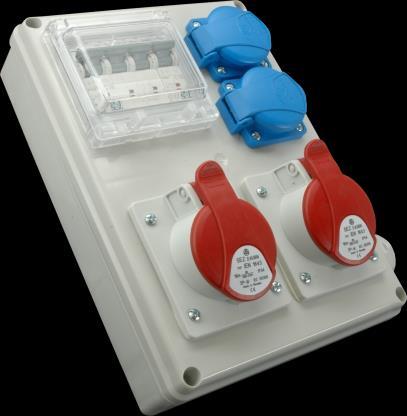

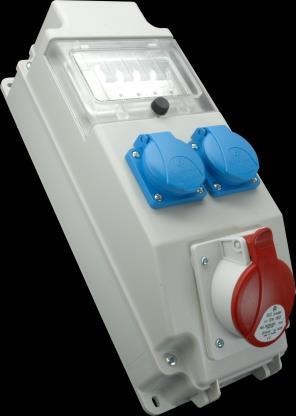

27 K1.1 rozdzielnice i zestawy kombinacji - Setki innych wykonań według zyczenia Ochrona IP 44, IP 54 ROS ROS 5 ROS 7 ROS 11

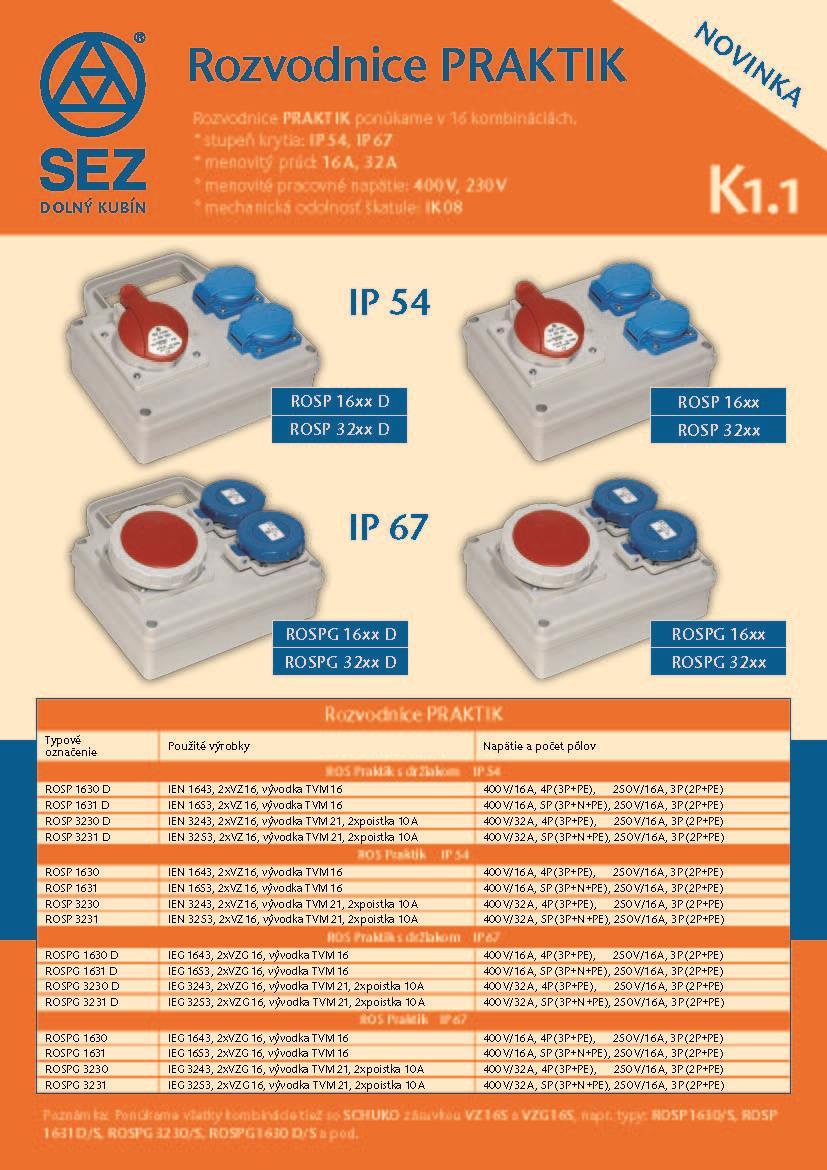

28 K1.1 rozdzielnice i zestawy ochrona IP 44, IP 54, IP kombinacji - Setki innych według uznania ROS P (ROS PRAKTIK) ROS 4

29 K1.1 rozdzielnice i zestawy ROS ELEGANT Do wnętrz o wysokich wymaganiach dla oka ochrona IP 44, IP54, IP65 ROS 12 S & ROS 24 S Przenośne zestawy z uchwytem Masywna konstrukcja ochrona IP 54, IP 65

30 K1.1 rozdzielnice i zestawy ROS 12G & ROS 24G ROS 5G/I-01 ROS5G/x-56 & ROS5G/x kombinacji - Ochrona IP 65 - Ochrona IP 67

31 K1.1 rozdzielnice i zestawy Typ-ROK the cube THE CUBE seria przenośna i zawieszana, znajduje zastosowanie wewnątrz jak i na zewnątrz Są najlepiej przystosowane do wieszania w przestrzeni, a tym samym umożliwiają dostosowanie do zróżnicowanej aranżacji maszyn i urządzeń w tymczasowych miejscach pracy

32

33 K3 i K4 Inne potencjalne produkty na rozszerzenie oferty

34 K4 puszki typu S-BOX Puszki instalacyjne S-BOX

35 K3 złączki i listwy K4 puszki instalacyjne i złącza kablowe

36 SEZ DK zalety 68 lat historii i doświadczenia w produkcji EIM Nowoczesne centrum rozwoju Innowacyjne projekty Własne warsztaty z wysokiej jakości technologii Dynamicznie rozwijające się przedsiębiorstwo DZIĘKUJEMY ZA UWAGĘ
