1 OBIEKT: ADRES: INWESTOR: TEMAT OPRACOWA- NIA: MIEJSKI ZAKŁAD KĄPIELOWY CHORZÓW PL. POWSTAŃCÓW ŚL CHORZÓW PL. POWSTAŃCÓW ŚL. 1 Miejski Ośrodek Rekreacji i Sportu Chorzów ul. Dąbrowskiego 113 SPECYFIKACJA SZCZEGÓŁÓWA Roboty budowlane Roboty instalacyjne w budynkach Roboty instalacyjne wodno-kan. i sanitarne Roboty instalacyjne wodne i kanalizacyjne Roboty instalacyjne hydrauliczne Roboty instalacyjne w zakresie urządzeń sanitarnych OPRACOWAŁ: mgr inŝ. Joanna Kubacka PROJEKTO- WAŁ: mgr inŝ. upr. bud. 119/99 SYMBOL: WK/01/2013 DATA: Tarnowskie Góry, LUTY 2013r. EGZEMPLARZ: AUTORSKI INWESTORA URZĘDU NADZORU GEN. WYKONAWCY ROBOCZY DO UZGODNIEŃ ARCHIWALNY PRZETARGOWY PODWYKONAWCY strona 1

2 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem przebudowy węzła cieplnego na potrzeby przygotowania c.w.u. szatni i łaźni przy basenach w Chorzowie Pl. Powstańców Śl Zakres stosowania specyfikacji technicznych Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robot wymienionych na wstępie do części pt. Wymagania ogólne" Zakres robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem instalacji wod-kan Określenia podstawowe Określenia podstawowe zostały zawarte w części p.t. Wymagania ogólne" Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w części pt. Wymagania ogólne". 2. MATERIAŁY 2.1. Instalacje wodne Rury do wody stalowe ocynkowane DN 100 Rury do wody stalowe ocynkowane DN 80 Rury do wody stalowe ocynkowane DN 65 Rury do wody stalowe ocynkowane DN 50 Rury do wody stalowe ocynkowane DN 15 Rury do wody pitnej PP 90 Rury do wody pitnej PP 32 Rury do wody pitnej PP 25 Rury do wody ciepłej PP 20 Pianka izolacyjna do rur PP 90 Pianka izolacyjna do rur PP 32 Pianka izolacyjna do rur PP 25 Pianka izolacyjna do rur PP 20 Pianka izolacyjna do rur PP 32 Pianka izolacyjna do rur PP 25 Pianka izolacyjna do rur PP 20 Maty z pianki izolacyjnej Zawór ze złączką do węŝa DN 15 Zawór kulowy kołnierzowy DN 65 strona 2

3 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu określono w części Wymagania ogólne" Sprzęt do wykonania robót Wykonawca przystępujący do wykonywania robót instalacyjnych winien wykazać się moŝliwością i umiejętnością korzystania z powszechnie stosowanego sprzętu do wykonywania tych robót a w szczególności wymienionego poniŝej. Niezbędny sprzęt (naleŝy zapewnić w ilości wystarczającej do wykonania robót): wiertarka udarowa narzędzia i sprzęt do montaŝu instalacji wodociągowej 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w części Wymagania ogólne". 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robot Ogólne zasady wykonania robot podarto w części pt. Wymagania ogólne" 5.2. Warunki przystąpienia do robót Przystąpienie do wykonywania robót jest moŝliwe wyłącznie za zgodą Inspektora Nadzoru, w korzystnych warunkach atmosferycznych oraz po stwierdzeniu, Ŝe warunki i etap robót budowlanych spełniają wymóg właściwego prowadzenia prac zasadniczych Wykonanie robót Przy wykonywaniu robót naleŝy przestrzegać zasad określonych w normach i innych dokumentach określonych w pkt Roboty demontaŝowe Roboty demontaŝowe istniejącego orurowania oraz dwóch zasobników o pojemności 4000dm 3 wykonane będzie bez odzysku elementów. Przed przystąpieniem do demontaŝu rur wcześniej zdemontować izolację cieplną. Rurociągi stalowe naleŝy pociąć palnikami lub tarczą na odcinki pozwalające na wyniesienie z pomieszczeń i transport. Materiały uzyskane z demontaŝu naleŝy posegregować i wywieźć do składnicy złomu i składowisko odpadów lub na najbliŝsze uzgodnione z Inwestorem miejsce zwałki. strona 3

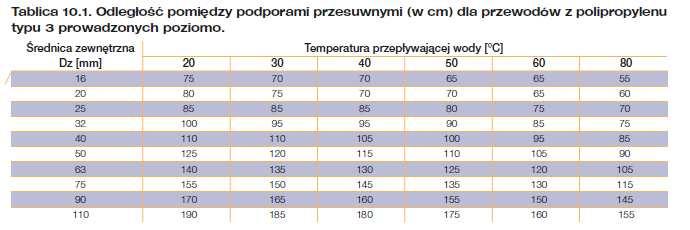

4 5.3.2 Roboty montaŝowe Materiały uŝyte do budowy przewodów powinny być zgodne z Dokumentacją Projektową i ST. Rury przed montaŝem naleŝy oczyścić od wewnątrz i z zewnątrz oraz sprawdzić czy nie uległy uszkodzeniu w czasie transportu i składowania. Rury polipropylenowe łączyć przez zgrzewanie zgodnie z instrukcją producenta rur. Przewody montować do stropu lub ściany za pomocą typowych podpór i zawiesi np. Hilti oraz z wykorzystaniem istniejących podparć. NaleŜy zachować maksymalne dopuszczalne odległości między podparciami rurociągów: Roboty montaŝowe wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych COBRTI Instal Zeszyt 6 oraz Warunkami Technicznymi wykonania i odbioru robót budowlano-montaŝowych. Tom II. Instalacje sanitarne i przemysłowe Arkady Rur pękniętych lub uszkodzonych w inny sposób nie wolno stosować. Kolejność wykonania robót: wyznaczenie miejsca ułoŝenia rur wykonanie podparć i zawiesi przecinanie rur ułoŝenie rur z zamocowaniem wstępnym wykonanie połączeń W miejscach przejść przez ściany i stropy nie wolno wykonywać Ŝadnych połączeń. Przejścia przez przegrody wykonać w tulejach ochronnych. Tuleja ochronna powinna być dłuŝsza o 5 cm z kaŝdej strony od grubości przegrody. Przestrzeń pomiędzy rurą przewodu a tuleją wypełnić materiałem trwale plastycznym, nie działającym korozyjnie na rurę i umoŝliwiającym jej wzdłuŝne wydłuŝenie. Instalację wody ciepłej na odcinkach od zasobnika wody do wymienników oraz pomp nale- Ŝy wykonać z ocynkowanych oraz z rur polipropylenowych PP BORplus PN16. CWU przygotowywana będzie centralnie w układzie wymienniki JAD-zasobniki wody uŝytkowej o pojemności 2000L. Dopuszcza się uŝycie urządzeń równorzędnych. Całość robót związanych z montaŝem wody zimnej i wody ciepłej naleŝy wykonać zgodnie z instrukcją produ- strona 4

5 centa rur. Przewiduje się demontaŝ części istniejącej instalacji wody ciepłej związanej z wymienianymi zasobnikami ciepłej wody Urządzenia i armatura Dla wykonania połączeń elementów rurowych z urządzeniami stosować kołnierze do przyspawania okrągłe z szyjką wg PN-87/H-74710/04. Przy połączeniach kołnierzowych niedopuszczalne jest: przesuniecie osi łączonych elementów przesłonięcie uszczelką otworów Wszystkie urządzenia pompy, zawory regulacyjne itp. montować zgodnie z instrukcjami montaŝu producenta i dostawcy. Przed zainstalowaniem armatury naleŝy usunąć z niej zaślepienia i ewentualne zanieczyszczenia. Armaturę montować na przewodach tak, Ŝeby kierunek przepływu wody był zgodny z oznaczeniem na armaturze. Armatura po sprawdzeniu prawidłowości działania zainstalować w taki sposób, aby dostępna była do obsługi i konserwacji Izolacje cieplne Wykonanie izolacji cieplnych rurociągów naleŝy rozpocząć po zakończeniu montaŝu rurociągów, przeprowadzeniu próby szczelności i wykonaniu zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawidłowości wykonania powyŝszych robót protokołem odbioru. Grubość izolacji w zaleŝności od średnic, zgodnie z Rozporządzenia Ministra Infrastruktury z r. w sprawie Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. strona 5

6 Izolacje rur naleŝy wykonać zgodnie z wytycznymi producenta stosując klejenie wzdłuŝne oraz klejenie połączeń czołowych dla tych odcinków rur, które nie mogły być zaizolowane przed montaŝem. Izolacje termiczne montować po wykonaniu płukania i prób ciśnieniowych. Zaizolowanie przewodów DN50 DN100 poprzez wykonanie warstw izolacji z Thermaflex Eco FRZ przy wykorzystaniu otulin do rur lub mat izolacyjnych. Izolacja przewodów i rur w wykonaniu N.R.O. (Nierozprzestrzeniającym ognia). Materiały izolacyjne muszą posiadać świadectwo pozwalające na ich stosowanie w budownictwie. Izolację wykonać zgodnie z normą PN-B-02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze. Wszystkie prace izolacyjne mogą być wykonane przy uŝyciu konwencjonalnych urządzeń i narzędzi. Po wykonaniu izolacji przewody i armaturę naleŝy oznakować. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robot Ogólne zasady kontroli jakości robót podano w części Wymagania ogólne" Badania w czasie realizacji i odbioru robót Badaniom naleŝy poddać: zgodność realizacji z dokumentacją projektowy i zmianami w dokumentacji powykonawczej jakość wykonania połączeń rurowych i montaŝu rur na ścianie jakość montaŝu armatury i urządzeń sanitarnych Wyniki badań powinny być wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robot Ogólne zasady obmiaru robót podano w części Wymagania ogólne" Jednostka obmiarowa Jednostką obmiarową jest m (metr bieŝący) dla instalacji rurowych oraz szt. (sztuka) dla montaŝu armatury i urządzeń sanitarnych, elementów wyposaŝenia łazienek. strona 6

7 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robot podano w części Wykonania ogólne" Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inspektora Nadzoru, jeŝeli wszystkie pomiary i badania z zachowaniem zasad wg pkt. 6 dały wyniki pozytywne Odbiór robót powinien być potwierdzony protokołem, który będzie zawierać co najmniej: ocenę wyników badań, wykaz usterek i moŝliwość ich usunięcia, stwierdzenie zgodności lub niezgodności wykonania robót z zamówieniem Do obowiązków wykonawcy naleŝy wykonanie w imieniu Inwestora odbioru zainstalowanych urządzeń przez Urząd Dozoru Technicznego. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące płatności Ogólne ustalenia dotyczące płatności podano w części Wymagania ogólne" Cena jednostki obmiarowej Cena wykonania jednostki obmiarowej obejmuje: przygotowanie stanowiska roboczego dostarczenie materiałów i sprzętu obsługę sprzętu instalację rur na ścianie i łączenie rur montaŝ i podłączenie urządzeń sanitarnych montaŝ i podłączenie armatury przeprowadzenie szczelności instalacji przeprowadzenie sprawdzenia poprawności działania urządzeń sanitarnych i armatury oczyszczenie miejsca pracy likwidację stanowiska pracy strona 7

8 10. PRZEPISY ZWĄZANE 10.1 Normy PN-ISO-9000 Seria normy dotyczące systemów zarządzania jakości zarządzanie systemami zapewnienia jakości PN -92/B Instalacje wodociągowe. Wymagania w projektowaniu - wraz ze zmiana PN-B-01716:1992/Az1:1999 PN-B-10720:1999 Wodociągi. Zabudowa zestawów wodomierzowych w instalacjach wodociągowych. Wymagania i badania przy odbiorze.` PN-76/B02440 Zabezpieczenie urządzeń cieplej wody uŝytkowej PN-92/D Instalacje kanalizacyjne. Wymagania w projektowaniu PN-92/B kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze PN-H Rury stalowe ocynkowane PN-79/H Rury stalowe ze szwem przewodowe PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze. PN-B Obudowa wykopów PN-D Obudowa wykopów PN-B Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. PN-92/B Studzienki kanalizacyjne 10.2 Inne dokumenty ustawa z dnia 7 lipca 1994 r. - Prawo budowlane Warunki techniczne wykonania i odbioru robót budowlano - montaŝowych w zakresie Budownictwo ogólne" - wyd. ITB, Warszawa 2004 Dokumenty przetargowe Umowa Dokumentacja projektowa strona 8
