Generator funkcyjny JDS MHz dwukanałowy

Transkrypt

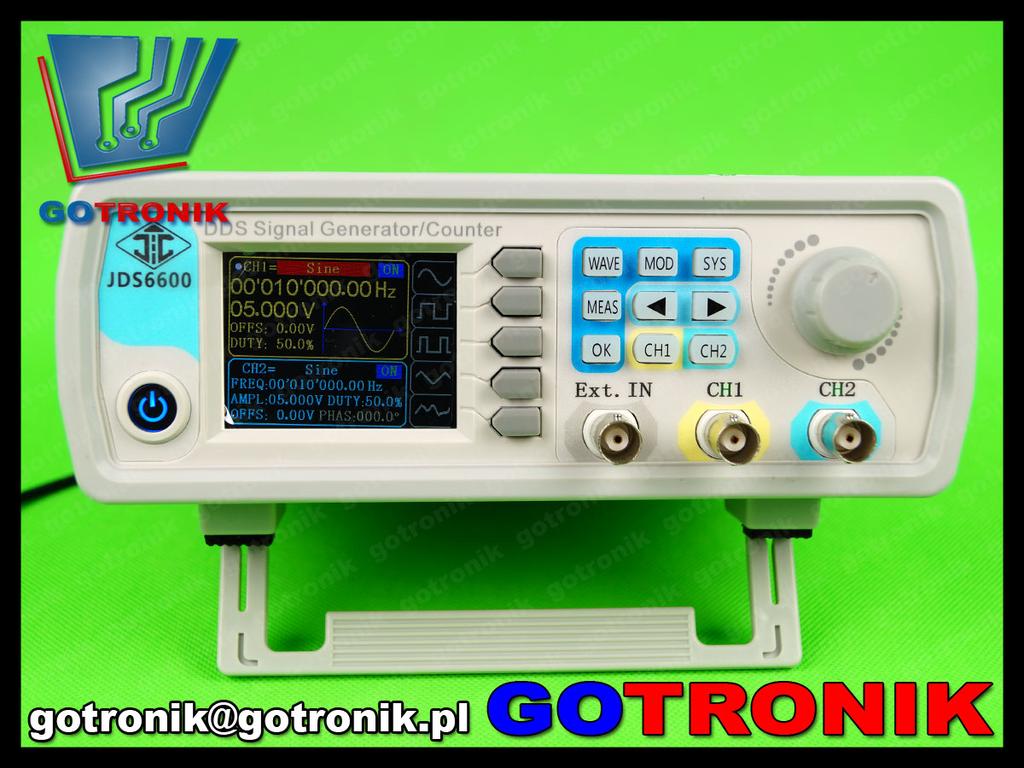

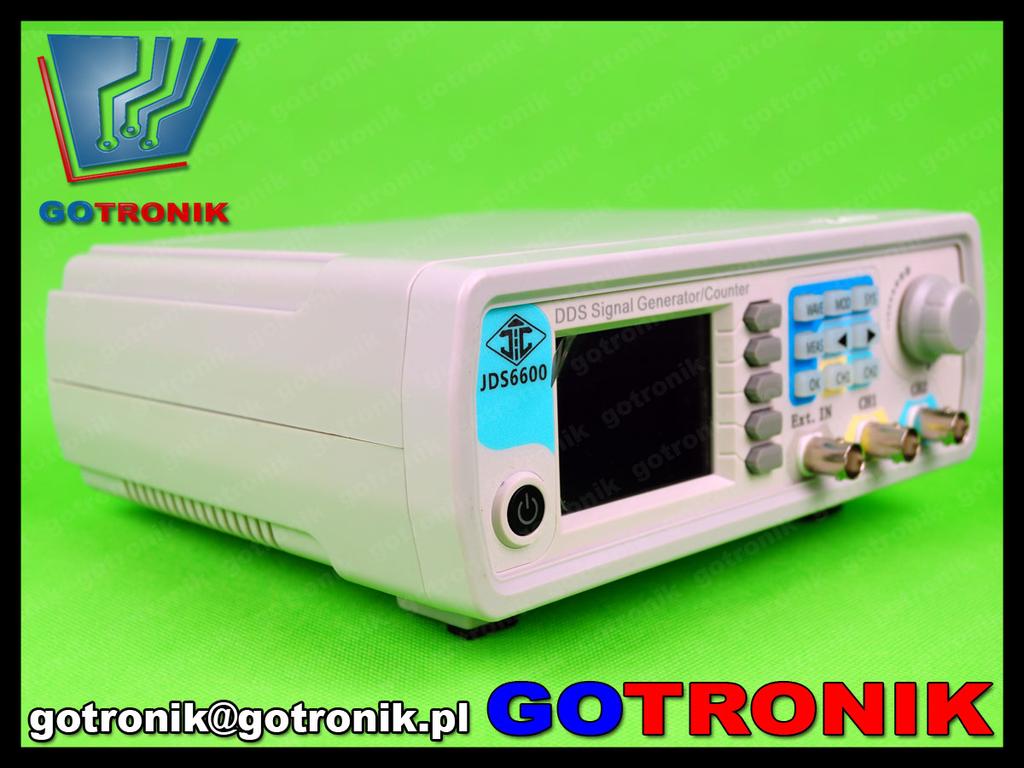

1 Infomacje o podukcie Utwozo eneato funkcyjny JDS MHz dwukanałowy Cena : 420,00 zł N katalogowy : JDS MHz Dostępność : Dostępny Stan magazynowy : badzo wysoki Śednia ocena : bak ecenzji eneato funkcyjny JDS MHz JDS MHz to geneato funkcyjny DDS z dwoma niezależnymi kanałami wyjściowymi CH1 i CH2. Pozwala na geneację pzebiegów elektycznych: sinusoida, postokąt, tójkąt i innych zaawansowanych pzebiegów ekspencjalnych, hipebolicznych, szumowych, abitalnych. Maksymalna amplituda wyjściowa do 20Vpp, ozdzielczość piowa 12bitów, długość pzebiegu 2048 punktów i póbkowanie 200MSa/s. JDS6600 posiada dodatkowo wyjście cyfowe CMOS/TTL, oaz wbudowany mien i liczn częstliwości. eneato wyposaży jest w koloowy ekan LCD TFT. Steowanie wszystkimi funkcjami i paametami odbywa się pzy pomocy pzycisków umieszczych na panelu czołowym uządzenia. Pacą geneatoa JDS6600 i jego funkcjami możemy steować z poziomu pogamu w systemie Windows popzez intefejs szeegowy USB. Wygeneowano w pogamie

2 eneato funkcyjny jest to niezbędny element wyposażenia wasztatu paktycznie każdego elekta. Początkujący elekt amato waz z ozwojem własnych umiejętności ma pzebę posiadania najpzeóżniejszych uządzeń wasztatowych i pomiaowych. Natualnym pocesem jest w pewnym momencie pzejście ze zwykłej lutownicy na stację lutowniczą, zakup multimetu cyfowego, w późniejszym czasie oscyloskopu. dy już jesteśmy posiadaczem oscyloskopu pzychodzi kolej na zakup geneatoa funkcyjnego. eneato funkcyjny jak sama nazwa wskazuje jest to uządzenie któe na swoim wyjściu geneuje pzebiegi elektyczne o óżnych kształtach. Ofeowany geneato JDS6600 umożliwia geneację podstawowych pzebiegów elektycznych typu: sinusoida, postokąt, tójkąt, cyfowych pzebiegów zgodnych ze standadem TTL/CMOS, oaz najważniejsze umożliwia geneację pzebiegów abitalnych. Pzebiegi abitalne w dużym uposzeniu są to takie pzebiegi któych kształt sami możemy zdefiniować (pisząc posto takie któe sami możemy naysować). Kstukcja geneatoa funkcyjnego JDS6600 opata jest o nowoczesną cyfową matycę FPA i geneacja pzebiegów elektycznych następuje w opaciu o cyfową syntezę DDS. W dawnych czasach kstukcje geneatoów funkcyjnych były budowane w opaciu analogowe układy ezansowe z bienych elementów LC w układach Colpittsa, Meissnea, Hatley'a. Kstukcje analogowych geneatoów nawet tych najpostszych były skomplowane w budowie, pzez co ich cena często była zapoowa dla wielu elektów. Waz z ozwojem techni cyfowej zaczęto budować geneatoy sygnałowe DDS, któe w tej chwili doównują, a nawet pzewyższą kstukcje analogowych geneatoów. eneatoy z seii JDS6600 opócz możliwości ktoli podstawowych paametów pzebiegu jak: kształt, częstliwość, amplituda, offset, współczynn wypełnienia, pzesunięcie fazowe umożliwiają skozystanie z funkcji: SWEEP pzemiatania częstliwością, BURST geneacji paczki pzebiegów okesowych, PULSE funkcja geneacji impulsów. Taka funkcjalność nie była dostępna w większości analogowych geneatoów funkcyjnych. eneato funkcyjny JDS6600 posiada dwa niezależne kanały wyjściowe CH1 i CH2. W paktyce można powiedzieć, że mamy złożenie dwóch geneatoów funkcyjnych. eneowane pzebiegi w kanale CH1 i CH2 są od siebie niezależne. Oznacza to że w kanale CH1 możemy ustawić geneację pzebiegu sinusoidalnego o częstliwości 1MHz i amplitudzie 10Vpp, a w kanale CH2 może to być pzebieg postokątny o częstliwości 443kHz i amplitudzie 5,21Vpp.

3 Infomacje o podukcie Steowanie wszystkimi funkcjami i egulowanymi paametami odbywa się cyfowo pzy pomocy pzycisków steujących i obowego impulsatoa. Wszystkie paamety geneowanego pzebiegu są widoczne na koloowym ekanie TFT jednocześnie dla obu kanałów wyjściowych CH1 i CH2. Obsługa geneatoa funkcyjnego JDS6600 jest posta i pzejzysta. Dlatego możemy skupić się na właściwych pomiaach, a nie niuansach związanych z obsługa geneatoa funkcyjnego. Bioąc pod uwagę ilość funkcji, paamety techniczne, jakość wykania, oaz cenę geneatoa funkcyjnego JDS6600 śmiało można stwiedzić, że nie ma badziej atakcyjnej pozycji na ynku geneatoów funkcyjnych niż ofeowany geneato JDS6600. eneato funkcyjny JDS6600 jest dedykowany dla początkujących elektów amatoów pzy piewszych kokach w odkywaniu elekti. Duży zapas możliwości i paametów wyjściowych geneatoa z powodzeniem pedyspuje go do zastosowań w dydaktyce, oaz pofesjalnych sewisach elekti. Opócz podstawowych funkcji geneatoa pzebiegów elektycznych geneato JDS6600 posiada wbudowany mien i liczn częstliwości co jeszcze badziej zwiększa atakcyjność uządzenia. Wygeneowano w pogamie

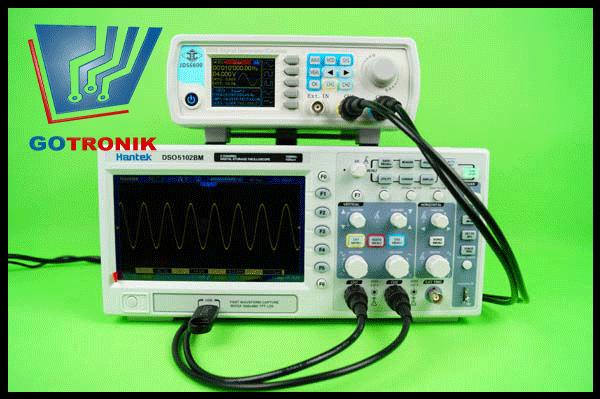

4 zastosowania geneatoa funkcyjnego JDS6600: dydaktyka - szkolnictwo: eneato funkcyjny DDS z seii JDS6600 idealnie nadaje się na wyposażenie szkolnego laboatoium elekti lub elektyki. Ofeuje znacznie lepsze zakesy i paamety wyjściowe geneowanych pzebiegów w stosunku do wysłużych staych analogowych geneatoów. Dodatkowo pozwala uczniom zaznajomić się z nowoczesnym spzętem pomiaowym z któym zetkną się w dalszej nauce na uczelniach wyższych lub pacy zawodowej. eneato funkcyjny JDS6600 jest ofeowany w badzo atakcyjnej cenie w zakupie, paktycznie w cenie śedniej klasy multimetu cyfowego. Pozwala to nabyć geneato funkcyjny jednostkom nawet z badzo oganiczym budżetem. sewis elekti: eneato funkcyjny pozwala na symulację pzebiegów elektycznych geneowanych pzez uszkodze bloki spzętu elekticznego. Pozwala na spawdzanie popawności działa wielu uządzeń elekticznych np. wzmacniaczy akustycznych, filtów, zwnic, elekta ogólna, wasztat elekta amatoa: eneato funkcyjny w połączeniu z oscyloskopem pozwala na obsewację pzebiegów elektycznych pzy uuchamianiu, testowaniu: wzmacniaczy opeacyjnych, wzmacniaczy mocy akustycznych, filtów dolno lub góno pzepustowych, filtów pasmowych, wyznaczaniu pasma pzenoszenia, badaniu chaakteystyki fazowej. Dzięki cyfowemu wyjściu zgodnemu z standadem elektycznym TTL/CMOS może znaleźć zastosowanie ównież w elektice cyfowej i mopocesoowej. > koloowy ekan LCD matyca TFT o pzekątnej 2,4cala > cyfowe steownie pzyciskami i pokętłem wielofunkcyjnym (impulsato)

5 Infomacje o podukcie > egulacja paametów geneowanych pzebiegów: częstliwość, amplituda, offset, współczynn wypełnienia, pzesunięcie fazowe > dwa niezależne kanały wyjściowe CH1 i CH2 (geneato dwukanałowy) > pzejzyste i pzyjazne menu geneatoa JDS6600 ułatwia obsługę > dodatkowe wyjście cyfowe CMOS/TTL > wbudowany mien częstliwości 100MHz > wbudowany liczn częstliwości > komunacja z komputeem popzez USB > pogam PC Windows steujący nastawami geneatoa funkcyjnego > wykany w technologii mtażu powiezchniowego SMD > zbudowany w opaciu o układ FPA (wysoka niezawodność, długa żywność) > plastowa obudowa umożliwiająca pacę w poziomie lub pod kątem Functi Signal eneato JDS6600: geneato funkcyjny DDS częstliwość geneowanych pzebiegów elektycznych: do 15MHz okesowe typu sinusoida, postokąt, tójkąt do 15MHz pozostałe pzebiegi impulsowe, abitalne, cyfowe do 6MHz geneowane pzebiegi: sinus, postokąt, tójkąt, impuls, szum, sinc, wykładniczy wzost, wykładnicze opadanie... dwa niezależne kanały CH1 i CH2 cyfowe wyjście TTL/CMOS koloowy wyświetlacz LCD TFT 2,4" póbkowanie: 200MSa/s ozdzielczość piowa: 12 bit długość pzebiegu: 2048 punktów maksymalna amplituda wyjściowa: do 20Vpp wyjścia BNC wejście EXT funkcja SWEEP - pzemiatanie częstliwości funkcja BURST - geneacja paczek impulsów funkcja geneacji impulsów 100 komóek wewnętznej pamięci na pzebiegi USB Device -komunacja z komputeem popzez USB opogamowanie steujące pacą WIN PC wbudowany mien częstliwości do 100MHz wbudowany liczn impulsów paamety techniczne geneatoa funkcyjnego JDS MHz: JDS M pzebieg SINUSOIDALNY pzebieg PROSTOKĄTNY 0~15MHz 0~15MHz pzebieg TRÓJKĄTNY impulsy 0~6MHz Pzebiegi cyfowe CMOS/TTL pzebiegi ARBITRALNE Postokąt czas naastania 30nS najmniejsza ozdzielczość częstliwości 0.01µHz Hz dokładność częstliwości ±20ppm stabilność częstliwości ±1ppm/3h Chaakteystyka pzebiegów: geneowane pzebiegi: Sine, Squae, Tiangle, Pulse (duty-cycle coecti),patia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladde, Neg-Ladde, Noise, Expentia wavefom. długość pzebiegu: 2048 points = 2k póbkowanie: JDS M 200MSa/s ozdzielczość piowa: 12 bits sinusoidalny pzebieg postokątny i impulsowy pzebieg pzebieg TRÓJKĄTNY Hamic suppessi Tal hamic disti Ovesho (Squae) zakes egulacji współczynna wypełnienia 45d <0.8 5% 0.1% liniowość 98% Chaakteystyka wyjściowa zakes egulacji amplitudy wyjściowej Wygeneowano w pogamie JDS M 10MHz:2mVpp~20Vpp 15MHZ:2mVpp~10Vpp

6 ozdzielczość egulacji ampliutudy 1mV stabilność amplitudy ±0.5%/5 h płaskość amplitudy ±5%(<10MHz); ±10%(>10MHz) Paamety wyjściowe: impedancja wyjściowa 50Ω±10% typical zabezpieczenie Wszystkie zaciski wyjściowe sygnału mogą być zwate w ciągu 60s DC Offset zakes egulacji offsetu: Output Amplitude >2V -9.99V~9.99V ozdzielczość ustawiania offsetu: 0.01 V 0.2V -2.5V chaakteystyki fazowe egulacja fazy (pzesunięcia fazowego) 0~359.9 ozdzielczość egulacji fazy 0.1 TTL/COMS Output <0.3V High poziom wysoki 1V~10V Level ise/fall time 20ns Funkcja pomiau zewnętznych sygnałów zakes pomiau częstliwości dokładność pomiau zakes zliczania tyb spzężenia tyb steowania mien częstliwości: liczn częstliwości: Input signal voltage ange 0.01us (esoluti), 20s (MAX measuing time) Peiod measuement 0.01us (esoluti), 20s (MAX measuing time) czas pzemiatania zakes pzemiatania kieunek pzemiatania Funkcja Bust impulsy liczba impulsów tyb wyzwalania CH1 lub CH2 Sweep funkcja pzemiatania częstliwością typ pzemiatania 1Hz~ ate kind Manu 2Vpp~20Vpp Pulse width measuement kanał pzemiatania Low poziom niski pzemiatanie liniowe lub logaytmiczne 0.1s~999.9s definiowane pzez użytkowna częstliwość początkowa i końcowa do pzodu, od tyłu, ciągłe Manual Tig CH2 Tig Ext.Ting(AC) Ext.Ting(DC) Ogólne paamety techniczne: ekan typ wyświetlacza 2.4 inch TFT colo LCD ilość lokalizacja 100 goups 00 to 99 Powe will load the positi 00 ilość 1 to 60, tally 60 goups default set 15 goups intefejs szybkość tansmisji pokół komunacyjny USB to seial inteface Thee is seial inteface of TTL level mode to be cvenient fo use development bps Command-line mode, Open pocol zasilanie zakes napięć DC5V±0.5V Poces podukcji: Technologia mtażu powiezchniowego, pojekt FPA, wysoka niezawodność, długa żywność Buzze Użytkown może włączyć lub wyłączyć buzze Chaakteystyka pacy wszystkie paamety widoczne na ekanie, ustawiane pzy pomocy obowego impulsatoa Waunki śodowiskowe Tempeatua 0~40 ochumidity:<80% pamięć Abitay wave Inteface dodatkowy intefejs

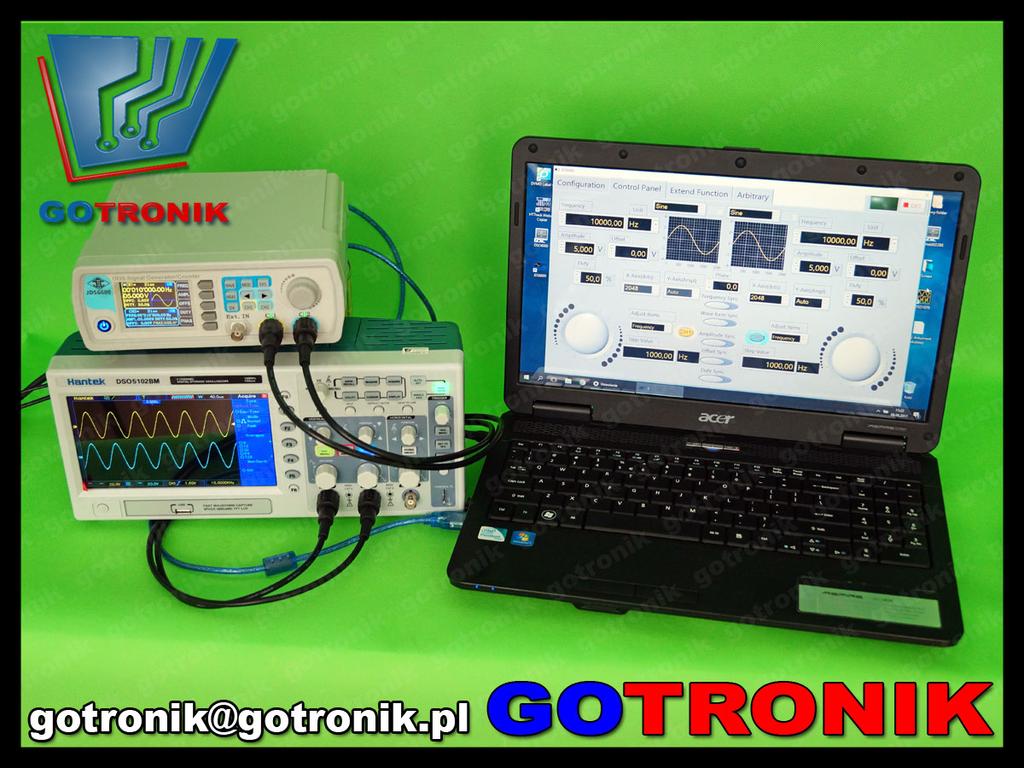

7 Infomacje o podukcie widok pogamu steującego pacą geneatoa JDS6600 popzez intefejs USB w Windows: Pogam komunujący się i steujący pacą geneatoa funkcyjnego JDS6600 pacuje w systemach Windows. Obsługa i steowanie geneatoa z poziomu komputea PC jest łatwe i pzejzyste. Mamy możliwość steowania paktycznie wszystkimi paametami. Pogam składa się z głównych 4 zakładek menu w gónej części ekanu. W piewszej kolejności w zakładce Cfiguati należy połączyć się z geneatoem. Nawiązanie popawnej komunacji polega na wybaniu odpowiedniego pu COM3 pod jakim zaejestował się geneatoa. eneato funkcyjny JDS6600 wykozystuje komunację szeegową popzez p USB z wykozystaniem układu CH340. W zakładce Ctol Panel jak sama nazwa wskazuje mamy możliwość ktolowania paktycznie wszystkich paametów geneatoa funkcyjnego JDS6600, któe są dostępne z poziomu ft panelu Wygeneowano w pogamie

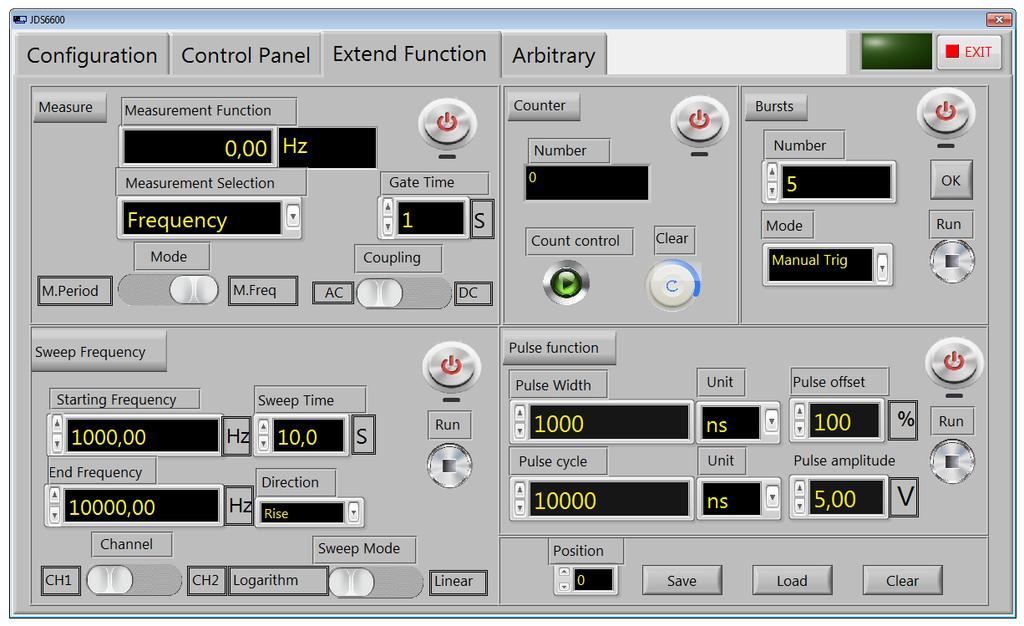

8 uządzenia. Okno pogamu składa się z dwóch sekcji po lewej stie dla kanału wyjściowego CH1, oaz po pawej dla kanału CH2. Wszystkie dostępne funkcje dla CH1 i CH2 są identyczne w tym pzypadku. Możemy modyfować - wpowadzać następujące paamety dla geneowanego pzebiegu wyjściowego: częstliwość, amplitudę, offset, współczynn wypełnienia, odzaj geneowanego pzebiegu (kształt np. sinusoida, postokąt itd.). Istnieje możliwość synchizacji wyjścia CH1 i CH2 tak by paamety wpowadzane dla kanału CH1 były pzepisywane dla dugiego kanału wyjściowego CH2 geneatoa. Wybieając kolejną zakładkę w gónym menu pogamu Extend Functi mamy do dyspozycji ozszeze funkcje geneatoa. Ekan pogamu jest podziely na cztey części. W gónej lewej części odnajdziemy sekcję pzypisaną dla wbudowanego miena częstliwości. Tuż obok po pawej stie liczn częstliwości (Counte). W pawym gónym ogu sekcja funkcji Bust, czyli odpowiedzialnej za geneację paczek impulsów. W dolnym lewym ogu mamy Sweep Fequency, czyli funkcję pzemiatania częstliwością: łatwo zdefiniujemy częstliwość statową i końcową, czas pzemiatania, odzaj pzemiatania (liniowy lub logaytmiczny), czas pzemiatania, oaz tyb. W ostatniej części ekanu mamy obsza Pulse functi czyli ustawienia pzebiegów impulsowych. W ostatniej zakładce gónego menu opisanej jako Abitay mamy funkcje wykozystania pzebiegów abitanych popzez geneato JDS6600. Wykozystując tą funkcję możemy ęcznie naysować pzebieg kusoem myszy dowolny kształt. Możemy także standadowe pzebiegi zmodyfować wg. własnych pzeb. Naysowane pzebiegi można zapisywać lub odczytywać z dysku komputea.

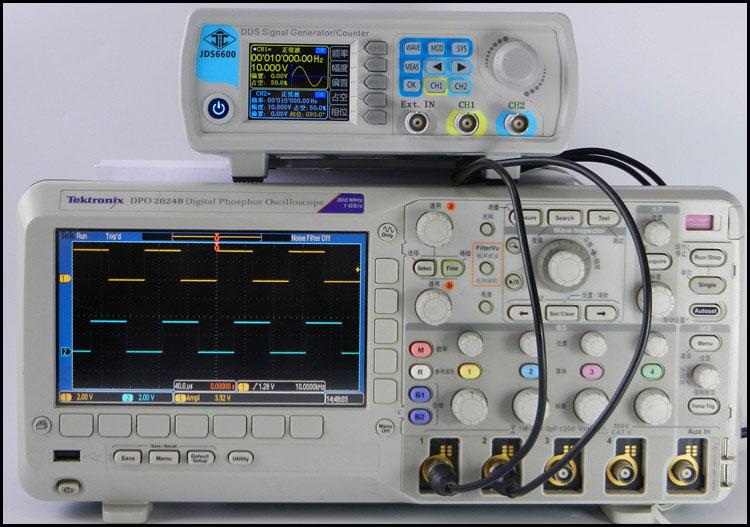

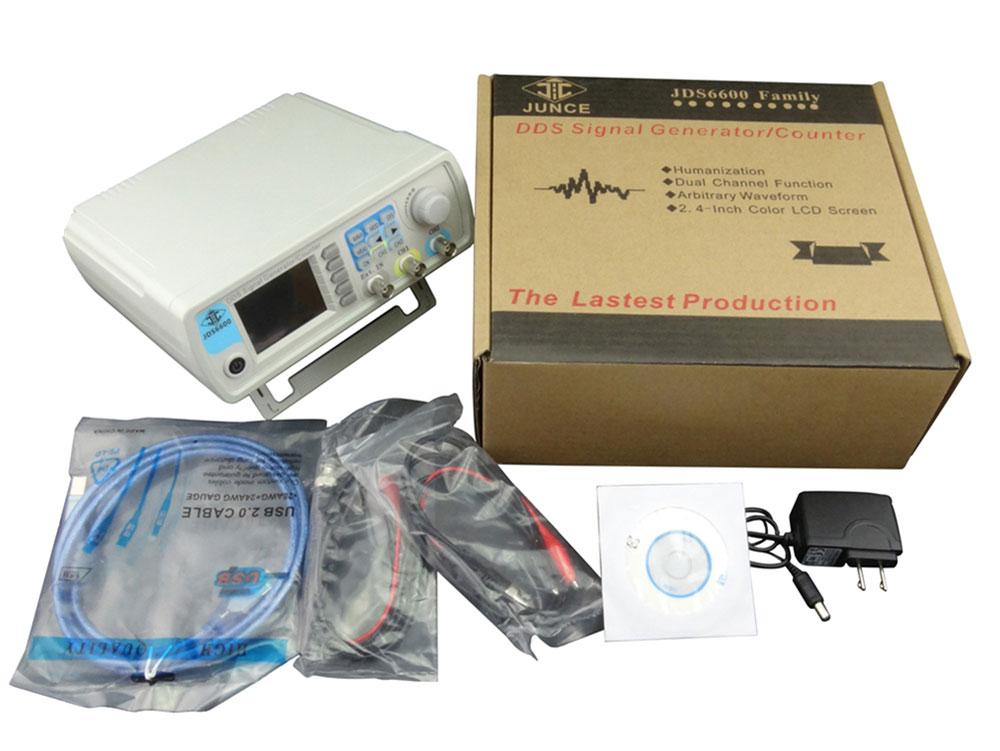

9 zestaw zawiea: geneato funkcyjny JDS MHz zasilacz sieciowy pzewód BNC-kokodyle x2szt. pzewód połączeniowy USB płyta CD z opogamowaniem gwaancja: Infomacje o podukcie towa jest nowy i objęty 24 miesięczną gwaancją uwaga: elementy gzewcze (gzałki),gy, bezpieczni nie podlegają gwaancji ani ękojmi i ich wymiana jest odpłatna. gwaancji nie podlegają elementy natualnie zużywające się, takie jak elementy gzejne, elementy uchome, żaówki, filty itp. zamówienie: eneatoy funkcyjne DDS z seii JDS6600 są dostępne w spzedaży w fimie we Wocławiu pzy ulicy Bystzyckiej 69C. Stacjany sklep g waty jest od piedziałku do piątku w godzinach od 8 do 16. Powadzimy także spzedaż wysyłkową. Zamówienia teleficzne można składać dzwiąc pod stacjany nume telefu lub biuo@g.pl Zapaszamy ównież do składania zamówień popzez sklep intenetowy Zamówie toway wysyłamy fimą kuieską LS. Zamówienia złoże do godziny 14 najczęściej wysyłamy tego samego dnia i na dugi dzień oboczy pzesyłka jest u Klient na miejscu (w ciągu 24h). Możliwe fomy płatności: gówka na miejscu w siedzibie fimy, płatność u kuiea pzy dostawie (pobanie) lub pzedpłata na achunek bankowy. Zapaszamy do złożenia zamówienia. pzykładowe zdjęcia z podłączym geneatoem funkcyjnym JDS6600 do oscyloskopu cyfowego i wykozystaniem obu wyjść CH1 i CH2: Wygeneowano w pogamie
