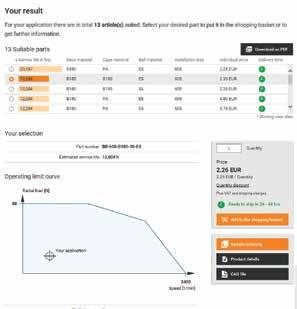

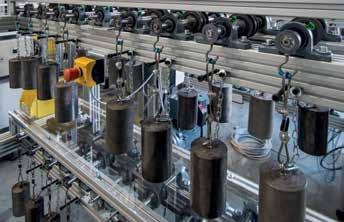

1 iros bezsmarowne i ekonomiczne... Nowy kalkulator żywotności online. Do 10 razy dłuższa żywotność dzięki ciągłemu rozwojowi plastics for longer life

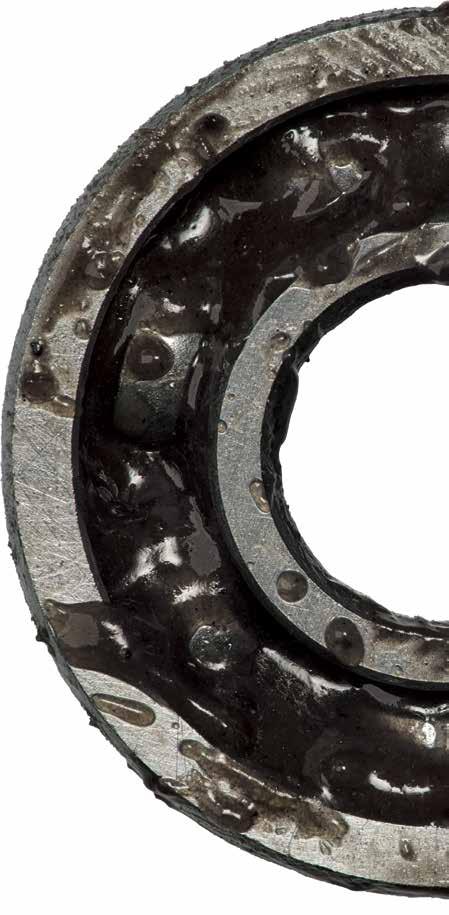

2 Zamień swoje łożyska już teraz! Metalowe łożyska kulkowe Smarowanie Korozja Masa Straty cierne spowodowane smarowaniem i uszczelnieniem Płynnie pracujące polimerowe łożyska kulkowe xiros Bezsmarowne Bezkorozyjne Niska waga Najszersza gama produktów z magazynu Wyszukaj, oblicz żywotność i złóż zamówienie online Po prostu zamień! 2

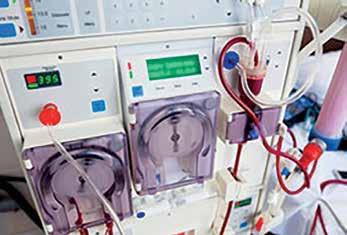

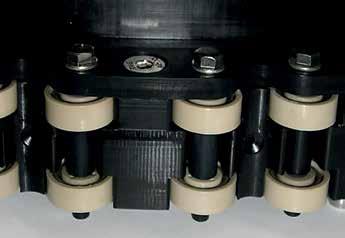

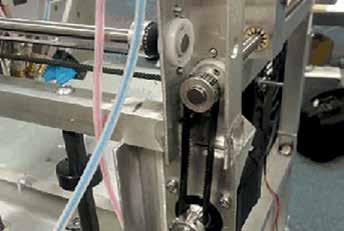

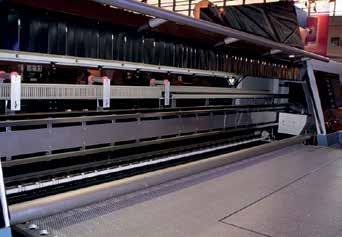

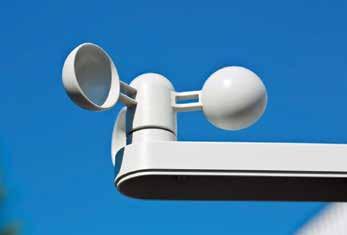

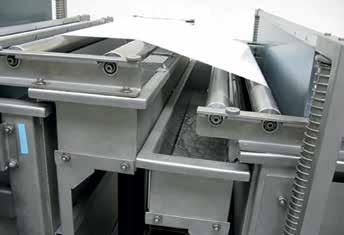

3 Praktyczne wykorzystanie xiros Więcej online 4 5

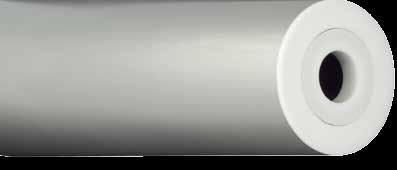

4 Zakres produktów... Znajdź online... igus.pl/xiros xiros poprzeczne łożyska kulkowe - standardowy asortyment produktów Standard: Ekonomiczne Zgodne z FDA: Kryte lub z uszczelnieniem Niskie zużycie: Wysoka odporność na Do wysokich temperatur Do wysokich temperatur i zgodne z FDA: labiryntowym: xirodur S180, chemikalia: aż do +150 C: i chemii: koszyk z B180 koszyk z PE LCC z koszykiem z B180 xirodur C160, koszyk z PP xirodur A500, xirodur A500, koszyk z PEEK xiros poprzeczne łożyska kulkowe - standardowy asortyment produktów xiros poprzeczne łożyska kulkowe pozostałe materiały Lekkie i niezawierające Zgodne z ESD: Zgodne z ESD i FDA Wysokie Wykrywalne: Do przemysłu tytoniowego: Do temperatur części metalowych: xirodur F180, xirodur F180, prędkości: xirodur M180, xirodur T220, +120 C: xirodur A500, koszyk z PE xirodur D180, koszyk z xirodur M180 koszyk z PP xirodur G220, koszyk z PP kulki z PAI xiros łożyska z kołnierzem i ich warianty Nowość! Nowość! Pojedynczy kołnierz: Z podwójnym kołnierzem: Zgodne z ESD: Rolka transportowa: Rolka transportowa Rolka transportowa: Profilowany/ Kapsle rolkowe: xirodur F180, aluminiowa rura z łożyskami z częściami zgodnymi rura z włókna węglowego Odporny na skręcanie: kołnierzowymi z FDA z łożyskiem kołnierzowym xiros pozostałe rodzaje Sferyczna bieżnia Sferyczna bieżnia Dwurzędowe do Wieloosiowe: Kółka: Z flanszą Polimerowe łożyska Polimerowe zewnętrzna: zewnętrzna większych obciążeń: transferowe: łożyska transferowe: i wykrywalne: koszyk z PP kulki ze stali nierdzewnej ze specjalną rolką xirodur M180 kulki z POM xiros łożyska wzdłużne i łożyska wieńcowe xiros w połączeniu z igubal Jednorzędowe: Dwurzędowe: Podkładka oporowa: Łożysko wieńcowe: Łożysko wieńcowe Łożysko stojakowe, stałe Łożysko w oprawie z 4 Łożysko w oprawie z 2 kulki ze szkła/ z pierścieniem zębatym lub samonastawne otworami, samonastawne otworami, samonastawne kulki ze szkła/stali kulki ze szkła/stali kulki ze szkła/stali stali nierdzewnej i koszykiem: nierdzewnej nierdzewnej nierdzewnej kulki ze stali nierdzewnej 6 7

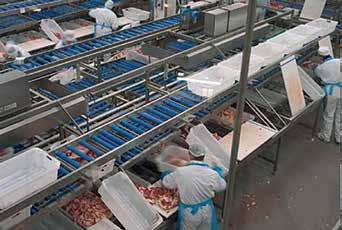

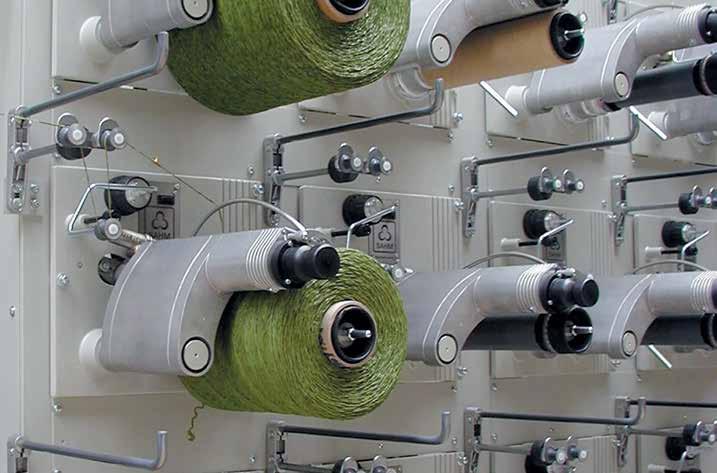

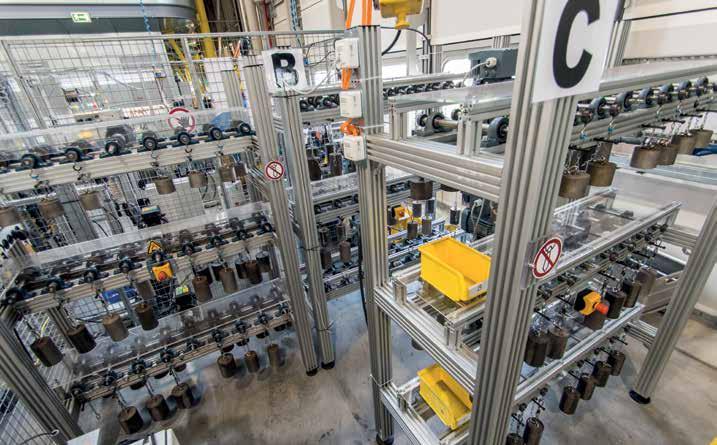

5 Korzyści... Przegląd według typów... Bezsmarowne polimerowe łożyska kulkowe Polimerowe łożyska kulkowe xiros zrewolucjonizowały rynek łożysk kulkowych. Są one zamienne wymiarowo ze standardowymi łożyskami kulkowymi. Wiele aplikacji może być z powodzeniem realizowanych z wykorzystaniem bezobsługowych i pracujących na sucho łożysk wykonanych z wysokowydajnych polimerów xirodur. Bezsmarowne i bezobsługowe Wysoka odporność na korozję Bez metalu (dzięki kulkom ze szkła i tworzywa sztucznego), dlatego są niemagnetyczne Nawet do temperatur +150 C (w zależności od materiału) Wysoka odporność na działanie chemikaliów, możliwość częstego mycia Lekkie Izolujące elektrycznie (lub przewodzące) Zgodne z wymogami FDA (w zależności od materiału) Przewidywalna żywotność Przykłady zastosowań Przemysł pakujący Przemysł tekstylny Inżynieria testowa i zapewnienie jakości Przemysł optyczny Modelarstwo xiros poprzeczne łożyska kulkowe standardowy asortyment produktów dla 6 materiałów: ekonomiczny standard xirodur S180 niskie zużycie xirodur C160 odporność chemiczna xirodur A500 do wysokich temperatur i chemii xiros poprzeczne łożyska kulkowe materiały do specjalnych zastosowań xirodur M180 wykrywalne xirodur T220 do przemysłu tytoniowego xirodur G220 do temperatury +120 C xirodur F180 zgodne z ESD xirodur D180 wysokie prędkości Standard wymiarowy DIN Łożyska kołnierzowe xiros Z kołnierzem z jednej lub z dwóch stron Wykonane z lub F180 Rozwiązania systemowe xiros - aluminiowa rura z dwoma łożyskiami kołnierzowymi PLN Dostępne bezpośrednio z magazynu Szczegółowe informacje na temat czasu dostawy dostępne online. Ceny dostępne online Bez minimalnej ilości zamówienia. Brak minimalnej wartości zamówienia. xiros poprzeczne łożyska kulkowe - pozostałe rodzaje Sferyczna bieżnia zewnętrzna Dwurzędowe do większych obciążeń Wieloosiowe do ruchów liniowych i obrotowych xiros łożyska wzdłużne Do przenoszenia obciążeń osiowych z kulkami szklanymi lub ze stali nierdzewnej maks C min C 8 cal 9 materiałów xirodur Ø 3-60 mm Dostępne wymiary calowe Obliczanie żywotności u Łożyska obrotowe xiros Z kulkami ze szkła lub ze stali nierdzewnej Zewnętrzny profil zębaty Z koszykiem xiros w połączeniu z igubal Wersja stała lub samonastawna Do bezobsługowego użytkowania w przenośnikach taśmowych i rolkach krzywkowych 9

6 Dane techniczne... Poprzeczne łożyska kulkowe Polimerowe łożyska kulkowe xiros są jednorzędowymi łożyskami bazującymi na normie DIN 625. Bezsmarowne i bezobsługowe łożyska kulkowe składają się z czterech elementów: Bieżnia wewnętrzna i zewnętrzna Dopasowanie polimerowego łożyska kulkowego xiros w dużym stopniu zależy od materiałów dwóch bieżni. Dla maksymalnego wydłużenia trwałości i minimalizacji tarcia mogą być one wykonane z pięciu różnych trybopolimerów igus. Różnią się one temperaturą użytkowania, odpornością chemiczną i ceną. Dokładne informacje są zamieszczone w tabeli z danymi materiałów. Bieżnia zewnętrzna Bieżnia wewnętrzna Koszyk Kulki Koszyk Materiał koszyka łożyska kulkowego musi być odpowiednio dobrany do danego zastosowania. Różne materiały charakteryzują inne odporności chemiczne i temperaturowe. Materiały koszyków mogą być dowolnie dobierane dla różnych materiałów bieżni łożysk xiros. Kulki Materiały kulek są skrajnie różne. Oprócz stali stosuje się tworzywa sztuczne oraz szkło. W efekcie powstają znaczne różnice w masie, co wpływa na płynność ruchu, ciężar i odporność chemiczną. Stalowe kulki (ze stali nierdzewnej) są korzystne cenowo, odporne chemiczne, ale ważą najwięcej. Kulki szklane są używane w aplikacjach, gdzie nie może być użyty metal. Są one także bardzo odporne na substancje chemiczne i mają przeciętną wagę. Największą zaletą polimerowych kulek od igus wykonanych z PAI jest ich niska masa oraz cicha charakterystyka pracy. Są także doskonale odporne na chemikalia. 10 Pozostałe rodzaje xiros poprzeczne łożyska kulkowe Pozostałe projekty obejmują: Łożyska z bieżnią sferyczną (wypukłą), które mogą być używane bezpośrednio na profilu Rolki Wieloosiowe łożyska do ruchów liniowych i obrotowych Łożyska z kołnierzem zaprojektowane np. do montażu w końcach rur Dwurzędowe łożyska do przenoszenia większych obciążeń Łożyska stojakowe i łożyska w oprawie kołnierzowej Opisywane produkty powstają przez połączenie polimerowego łożyska kulkowego xiros z obudową stojakową igubal lub oprawami kołnierzowymi zapewniającymi większą elastyczność przy instalacji łożysk. Wstępnie wykończona oprawa łożyskowa ułatwia użytkownikowi wykorzystanie elementów bezobsługowych. Zarówno łożyska stojakowe jak i łożyska w oprawie dostępne są w wersji stałej oraz samonastawnej. Różnica pomiędzy wspomnianymi dwoma opcjami jest taka, że typ samonastawny może kompensować brak współosiowości wałka i/lub łożyska. Sferyczna bieżnia zewnętrzna jest wciśnięta do gniazda łożyska zapewniając działanie samoregulujące. W razie konieczności łożysko może być wychylane we wszystkich kierunkach. W ten sposób wyrównany może zostać potencjalny brak współosiowości dwóch punktów łożyskowych leżących razem. Rozwój i badania Dzięki przeprowadzeniu wielu testów materiały bieżni zostały zoptymalizowane pod kątem tarcia. Polimery opracowane przez nas do produkcji łożysk umożliwiają osiągnięcie większych prędkości, obciążeń i uzyskanie większej trwałości. Badania nad nimi ciągle trwają, dzięki czemu wierzymy, że technologia polimerowych łożysk kulkowych będzie się dalej rozwijać, szczególnie wraz z naszym doświadczeniem i rozwojem trybologicznych materiałów polimerowych. Rzućcie nam wyzwanie, opowiedzcie o swoich potrzebach, powiedzcie czego oczekujecie od plastikowych łożysk kulkowych. W laboratorium igus testujemy trwałość i odporność na zużycie polimerowych łożysk kulkowych xiros. Oprócz porównywania aktualnie dostępnych materiałów, doświadczenia dają nam odpowiedzi na pytania o rzeczywisty wpływ czynników zewnętrznych takich jak temperatura, wilgotność oraz zapylenie. igus rozszerza stanowisko testowe xiros w największym w branży laboratorium testowym dla tworzyw sztucznych w ruchu Przewidywalność W ramach rozwoju polimerowych łożysk kulkowych xiros prowadzone są nieustanne badania. Duża liczba badań powoduje, że bardzo trudno jest przedstawić informacje w formie tabularycznej. Z tego powodu firma igus opracowała dostępny online kalkulator do obliczania żywotności, który wykorzystuje wyniki rzeczywistych badań i podaje precyzyjne obliczenia. Przewidywalność polimerowego łożyska kulkowego xiros jest jedną z najważniejszych zalet. W oparciu o wyniki wielu badań użytkownik może obliczyć trwałość polimerowego łożyska kulkowego xiros i przeanalizować jego zastosowanie. Nowość! Dzięki ciągłemu rozwojowi i badaniom, żywotność w nowym systemie eksperckim jest nawet 10 razy większa. Można szybko sprawdzić online czy wymiana łożysk jest możliwa i korzystna, następnie po dokonaniu wyboru z ogromnego, standardowego zakresu produktów, złożyć zamówienie. Nowość Dostępny online system ekspercki do obliczania żywotności z nowym, jeszcze wyraźniejszym i bardziej dopracowanym designem. Pobierz już teraz narzędzie online jako aplikację. u 11

7 Dane techniczne... xirodur xirodur igumid Właściwości ogólne Jednostka B180 S180 C160 A500 F180 D180 M180 T220 G220 G Gęstość g/cm 3 1,42 1,40 1,11 1,23 1,36 1,22 1,63 1,28 1,14 1,37 Kolor biały czarny mętny biały brązowy czarny niebieski niebieski beżowy szary czarny Maks. chłonność wilgoci przy +23 C/50 % wil. wzgl. % masy 0,2 0,2 0,1 0,1 0,2 0,5 0,2 0,3 2,1 1,4 Maks. absorpcja wody % masy 0,7 0,7 0,2 0,4 1,3 1,4 0,6 0,5 8,9 5,6 Właściwości mechaniczne Moduł sprężystości MPa Wytrzymałość na rozciąganie przy +20 C MPa b.d b.d. 240 Twardość D w skali Shore'a b.d. 79 Właściwości elektryczne Rezystancja właściwa objętościowo 1) Ωcm > > > > < ) > > 10 9 > > > Rezystancja powierzchniowa 1) Ω > > > > < ) > > 10 9 > > > Właściwości temperaturowe polimerowych łożysk kulkowych xiros Maks. długotrwała temperatura pracy C Min. temperatura pracy (w połączeniu z materiałem koszyka) C (PEEK) 40 (PA) ) Tylko dla xirodur F180: dobre przewodnictwo materiału sprzyja, w określonych warunkach, powstawaniu korozji na częściach metalowych. 2) W zależności od geometrii Tabela 01: Dane materiału xirodur xirodur igumid Środek chemiczny B180 S180 C160 A500 F180 D180 M180 T220 G220 G Alkohol do Tłuszcze, oleje bez dodatków Węglowodory do Paliwa do Silne zasady + do 0 + do do 0 + do 0 + do 0 + do 0 + do 0 Silne kwasy - + do do 0 Rozcieńczone zasady do do Rozcieńczone kwasy 0 do 0 do do + do 0 0 do 0 do 0 do + + odporne, 0 ograniczona odporność, - nieodporne Tabela 02: Odporność chemiczna materiałów xiros Szczegółowa tabela odporności chemicznej materiałów xiros Zalecenia tolerancji dla otworu i wałka Dopasowanie Otwór w obudowie Wałek Standard: pasowanie mieszane H7 h6 Aby uzyskać więcej informacji o wymiarowaniu otworu i wałka prosimy o kontakt. Materiał kulek Opis Specyfikacja ES: stal nierdzewna 1,4401 GL: szkło Szkło sodowo-wapienne lub szkło borokrzemowe PAI: Tworzywo sztuczne Poliamid PP: Tworzywo sztuczne Polipropylen 12 13

8 Poradnik doboru zgodnie z właściwościami materiału S180 C160 A500 F180 D180 M180 T220 G220 Materiał koszyka Materiał kulek PA B180 PE PA PP PA PEEK PA PE PA M180 PP PA ES GL ES GL ES ES ES GL ES GL ES GL PAI ES ES ES ES ES ES Opisowe dane techniczne Najniższe zużycie Płynna praca Niska absorpcja wilgoci Odporne na działanie substancji chemicznych Odporne na wodę morską Odporne na brud Wyższe temperatury Wyższe prędkości Ekonomiczne Zezwolenia i normy Kontakt z żywnością Zgodne z ESD Nie zawiera metalu Wykrywalne Dostępność / warianty Poprzeczne łożyska kulkowe Łożyska kołnierzowe Kapsel rolkowy Sferyczna bieżnia zewnętrzna Dwurzędowe Łożysko wieńcowe Podkładki oporowe
