DURAN 203 PLUS. System detekcji CO dla parkingów podziemnych
|
|
- Patrycja Cybulska
- 7 lat temu
- Przeglądów:
Transkrypt

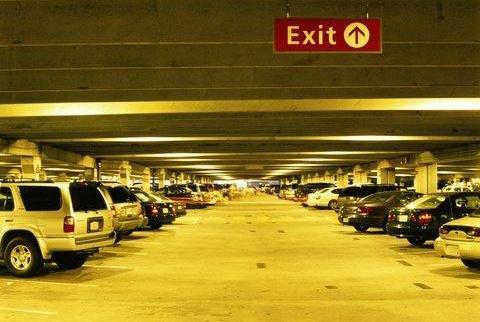

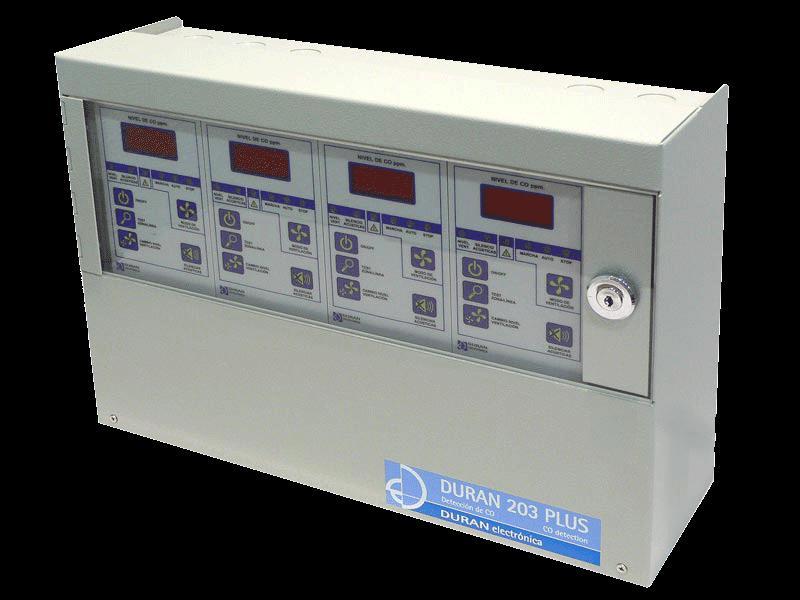

1 DURAN 203 PLUS System detekcji CO dla parkingów podziemnych
2 Trochę o CO Produkt uboczny generowany przy spalaniu ŹRÓDŁA EMISJI CO Samochody, silniki spalinowe, ogrzewanie, kuchenki gazowe, boilery, itp. CO NIEWIDOCZNY BEZWONNY ŚMIERTELNY Masa cząsteczkowa CO jest zbliżona do masy cząsteczkowej powietrza CO wznosi się bardzo szybko w zależności od temperatury i wilgotności środowiska. Słabo miesza się z powietrzem, ma tendencję do gromadzenia się w chmurach. TLV Wartości graniczne Dzienne narażenie (ED): jest to średnie stężenie CO, które może być zawarte w atmosferze pracy pracownika, obliczone na podstawie warunków normalnego dnia pracy. DOPUSZCZALNE STĘZENIE ED: 25ppm Na efekt działania mają wpływ czynniki: stężenie, czas narażenia, inhalacje, waga, wysokość, płeć, wiek, zdrowie

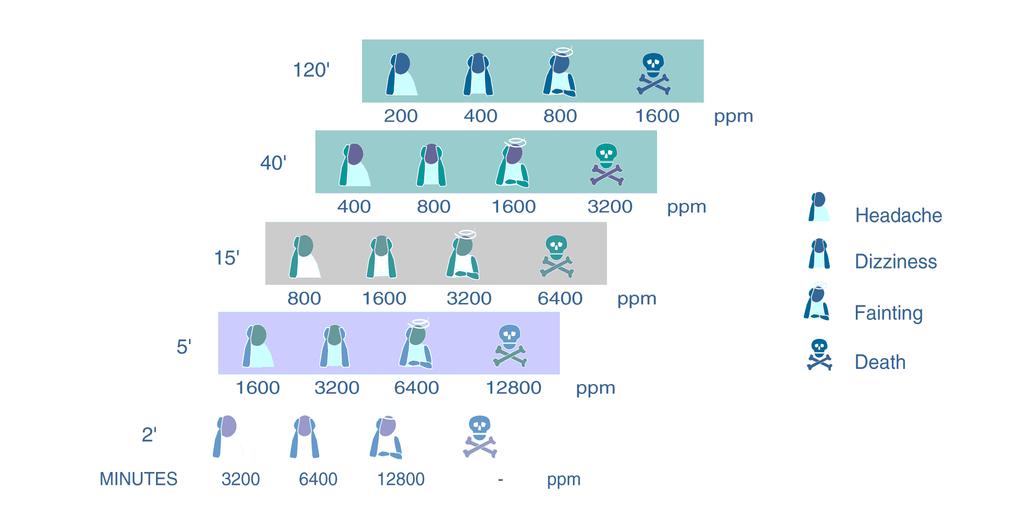

3 Trochę o CO WPŁYW CO NA CZŁOWIEKA
4 Charakterystyka Wentylacja i poziomy alarmowania Domyślna konfiguracja Tryby wentylacji Poziomy alarmowania Automatyczne czyszczenie Eliminacja awarii Auto-test Filtr siatkowy Wyciszanie sygnałów akustycznych Przyciski bezpośredniego dostępu do funkcji
5 Wentylacja i poziomy alarmowania Charakterystyka Wybór poziomów uruchamiania do 8 poziomów Wymagany jest tylko wybór wentylacji, ponieważ poziom alarmowania przypisywany jest automatycznie. (zobacz poniższą tabelę) Wentylacja (ppm) Alarm (ppm) szy poziom wentylacji, konfigurowany od 25ppm do 250ppm (poziom alarmowania przypisany automatycznie)
6 Charakterystyka Domyślna konfiguracja System skonfigurowany zgodnie ze standardem hiszpańskim. Domyślna konfiguracja: 50ppm poziom wentylacji i 100ppm poziom alarmu. 1szy poziom wentylacji Alarm W przypadku konieczności zastosowania drugiego poziomu wentylacji, konieczne jest zainstalowanie modułu dwustanowej wentylacji. 1szy poziom wentylacji 2gi poziom wentylacji Alarm System skonfigurowany zgodnie ze standardem portugalskim. Domyślna konfiguracja: 50ppm 1szy poziom wentylacji, 100ppm 2gi poziom wentylacji i 200ppm poziom alarmu. 1szy poziom wentylacji 2gi poziom wentylacji Alarm Konieczne jest zainstalowanie modułu dwustanowej wentylacji na każdej magistrali w celu aktywowania 2giego poziomu wentylacji.
7 Charakterystyka Tryby wentylacji Normalny tryb pracy wentylacji Wentylacja jest aktywowana przez moduł magistrali, gdy którakolwiek z zainstalowanych czujek osiągnie stężenie CO równe lub wyższe niż zaprogramowany poziom, po zatwierdzeniu drugim pomiarem. Tak samo, wentylacja jest wyłączana jeżeli najwyższa wartość znajduje się poniżej zaprogramowanego poziomu wentylacji, po zatwierdzeniu drugim pomiarem.
8 Charakterystyka Tryby wentylacji Ekonomiczny tryb pracy wentylacji Wentylacja jest aktywowana przez moduł magistrali po wykonaniu średniego odczytu pomiędzy najwyższą i najniższą wartością, gdy osiągnięty poziom jest równy lub wyższy od zaprogramowanego. Ponadto, potrzebny jest drugi pomiar w celu potwierdzenia. Redukuje się wtedy ilość wysterowań wentylacji, oszczędzając energię eklektyczną, bez utraty skuteczności ochrony pilnowanego obszaru. min max 40ppm 60ppm 50ppm Jeżeli 50ppm to wartość wyższa lub równa zaprogramowanemu progowi to wentylacja jest aktywowana, po potwierdzeniu drugim pomiarem * wartość 0ppm nie jest brana do obliczeń uśrednionych odczytów Tak samo, wentylacja jest wyłączana jeżeli średnia wartość znajduje się poniżej zaprogramowanego poziomu wentylacji, po zatwierdzeniu drugim pomiarem.
9 Charakterystyka Poziomy alarmowania Poziomy alarmowania są automatycznie przypisane do poziomów wentylacji. Aktywacja/dezaktywacja nie wymaga żadnego potwierdzenia (bez opóźnień)
10 Charakterystyka Automatyczne czyszczenie Przy niższym poziomie. Centrala czyści detektory, moduł po module, z zanieczyszczeń, kurzu, farb, pozostałości gazów itp.
11 Charakterystyka Eliminacja awarii Błąd magistrali: Czujki źle podłączone lub niepodłączone, przerwa w linii. Błąd bezpiecznika magistrali: bezpiecznik przepalony z powodu zwarcia lub zbyt dużej ilości czujek na linii. Błąd napięcia magistrali: nieprawidłowe napięcie na linii lub odgałęzieniu, za dużo podłączonych czujek, przekroczona długość linii, źle zamontowane czujki w gniazdach.
12 Charakterystyka Auto-test Magistrala Potwierdzenie, że wszystkie czujki są prawidłowo zainstalowane i gotowe do prawidłowego pomiaru CO. Moduł magistrali Potwierdzenie że wyjścia akustyczne i optyczne działają prawidłowo.
13 Charakterystyka Filtr siatkowy Minimalizuje zakłócenia i prądy indukcyjne oraz awarie instalacji.
14 Charakterystyka Wyciszanie sygnałów akustycznych wszystkie sygnały akustyczne mogą zostać wyciszone przy użyciu tylko jednego przycisku. Cała akustyka, poza sygnalizacją błędów, może zostać programowo wyciszona.
15 Charakterystyka Przyciski bezpośredniego dostępu do funkcji bez skomplikowanego menu

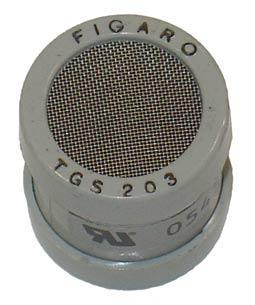

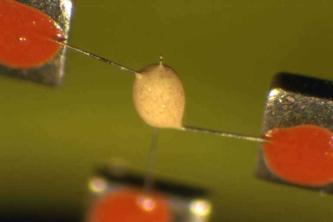

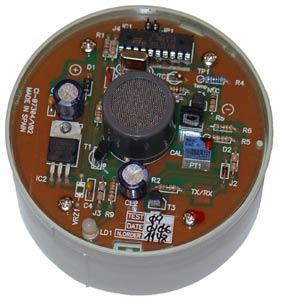

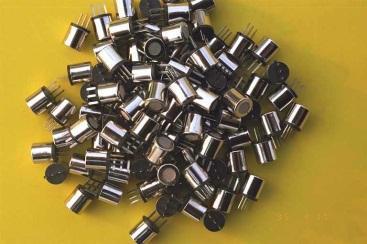

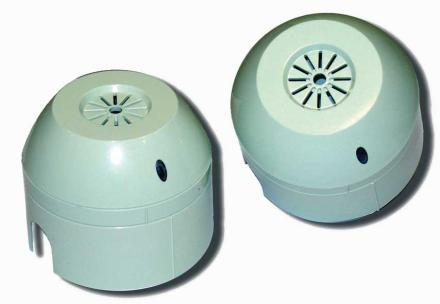

16 Czujka Najnowsza technologia półprzewodnikowa Posiadają filtr z węglem aktywnym dla gazów zakłócających Kalibrowane w naszych fabrykach gazem wzorcowym Gwarantowana stabilność Przewidziany efekt stażenia się czujki Auto czyszczenie co każdy cykl pomiarowy CZYSZCZENIE CHŁODZENIE POMIAR CZYSZCZENIE Informacja o ich stanie Dostęp do informacji o stanie w każdej chwili
17 Czujka Cykl pracy 1 CZYSZCZENIE (90 s) Połączone są 2 żarniki (400/500 C), powoduje to eliminację pozostałości gazów, które znajdują się na elektrodach i odparowanie wilgoci wewnątrz (brak pomiaru CO podczas tego procesu). 2 CHŁODZENIE (60s) aż do uzyskania optymalnej temperatury do pomiaru CO, około 225ºC (brak pomiaru CO podczas tego procesu). 3 POMIAR (10ms) I PRZESYŁ DANYCH Czujka mierzy CO i temperaturę otoczenia (w celu kompensacji). Moduł magistrali wymaga uzyskania informacji od wszystkich podłączonych czujek w celu wykazania, najwyższego uzyskanego stężenia i wyświetlenia go na ekranie.
18 Czujka Sprawdzanie funkcjonowania czujki W tym celu użyj specjalnych butelek z CO (zalecane stężenie to1000ppm). Poczekaj aż czujka będzie przed pomiarem ( dioda szybko miga) i zaaplikuj przez kilka sekund gaz w pobliżu grilla czujki. Potem ją przykryj. Po 20s, moduł magistrali wyświetli zmierzone stężenie. Pamiętaj, że: Butle gazowe mają zwykle wysokie stężenie CO, które może powodować nasycenia czujki. Dokładny pomiar stężenia jest możliwy tylko w warunkach laboratoryjnych. Butle gazowe z CO praktycznie nic nie ważą, a sam gaz jest niewidoczny i bezwonny.

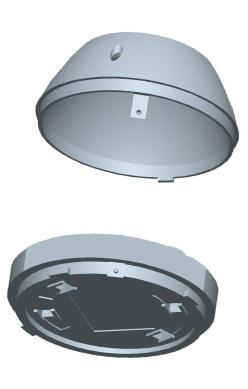

19 Czynności konserwacyjne Konserwacja Przed wymontowaniem czujki z gniazda należy pamiętać, że moduł magistrali musi być odłączony, poprzez naciśnięcie przycisku ON/OFF na klawiaturze. Po 2,5 roku PRODUCENT lub INSTALATOR Wymiana filtra oraz czyszczenie czujki 1 Przekręć czujkę aby wymontować ją z gniazda Poprzez odgięcie bocznych klipsów ściągnij osłonę elektroniki 2
20 Konserwacja FILTR JASNOSZARY(ciśnienie) 3 1. Mocno pociągnij do siebie filtr aby oddzielić go od podstawy 2. Wymień filtr na nowy, naciskaj go mocno aż prawidłowo wskoczy na swoje miejsce. FILTR CIEMNOSZARY (śruba) 2 różne typy filtrów 1. Odkręć górę filtra. Jeżeli to konieczne to przytrzymaj podstawę. 2. Wymień filtr na nowy i przykręć go na swoje miejsce. Przed ponownym zamknięciem czujki zalecane jest wyczyszczenie jej pokrywy (zazwyczaj wystarcza użycie małego pędzla, jednak jeżeli to konieczne należy umyć ją przy pomocy wody z mydłem, a następnie przed założeniem należy porządnie wysuszyć).
21 Konserwacja Po 5 latach PRODUCENT 1 Wymiana filtra i półprzewodnika 2 Kalibracja gazem wzorcowym W celu przeprowadzenia kalibracji czujki konieczne jest wysłanie jej do producenta. Spowodowane jest to tym, że wszystkie warunki procesu są ściśle kontrolowane i jest to jedyny sposób zapewniający prawidłowe funkcjonowanie wszystkich czujek przez kolejne 5 lat.

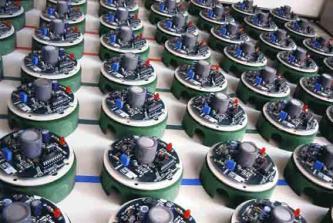

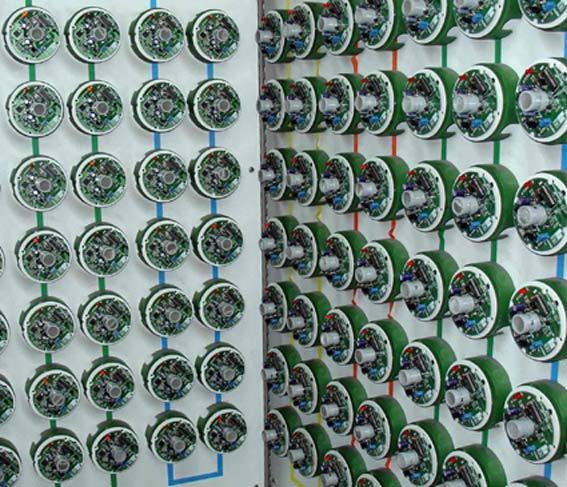

22 Kalibracja Wszystkie wyprodukowane przez DURAN ELECTRONICA czujki zostały fabrycznie skalibrowane i nie wymagają dodatkowej kalibracji podczas pracy. Warunki procesu kalibracji w naszych laboratoriach są optymalne i zapewniają dowolną manipulację podczas pracy. Czujki DURAN 203 Plus, zarówno nowe jak i zamienniki, przed przeprowadzeniem procesu kalibracji gazem wzorcowym, zostały przebadane na wpływ starzenia się i wstępnego alarmowania. Przed kalibracją czujki jest ona podłączana do centrali starzenia. Następnie jest ona podłączana do półautomatycznego systemu kalibracji. Na samym końcu podłączana jest do centrali, z którą pracuje przez następne 24 godziny, gdzie sprawdzana jest jej stabilność przed złożeniem i spakowaniem.
23 F.A.Q. W JAKIEJ ODLEGŁOŚCI OD SIEBIE MUSZĄ BYĆ MONTOWANE CZUJKI TELNKU WĘGLA? Wszystko zależy od różnych norm krajowych. W Hiszpanii jest to wykonywane zgodnie z normą UNE :2004 (wentylacja parkingów podziemnych), gdzie czujka musi być zainstalowana co 200m 2. NA JAKIEJ WYSOKOŚCI I GDZIE MUSZĄ BYĆ MONTOWANE CZUJKI TLENKU WĘGLA? Optymalna wysokość montażu zawiera się pomiędzy 1,5 a 2m od podłogi, na ścianach lub kolumnach. W parkingach podziemnych czujki muszą pilnować także wjazdy i wyjazdy. Do prawidłowego zabezpieczenia należy wziąć pod uwagę kilka warunków:: Techniczne Masa cząsteczkowa CO jest bardzo podobna do masy cząsteczkowej powietrza (28,01 dla CO i 28,96 dla powietrza), w związku z tym CO nie ma tendencji do unoszenia się do sufitu oraz pozostawania przy poziomie ziemi. Doświadczalne Wyniki uzyskane podczas inwestycji realizowanych przez DURAN ELECTRONICA. Związane z ochroną ludzi Optymalna wysokość musi być powiązana ze średnim wzrostem ludzi. Związane z ustawodawstwem JAK WYLICZYĆ ŁĄCZNĄ ILOŚĆ MODUŁÓW MAGISTRALI W SYSTEMIE? Liczba modułów magistrali zależy od liczby wentylatorów i / lub poziomów w obiekcie. Każdy moduł steruje jednym z tych wentylatorów i / lub poziomów, łącznie z czujkami, choć wyjścia kilku modułów mogą być połączone równolegle w celu kontrolowania grupą wentylacyjną. W takim przypadku, zużycie energii elektrycznej jest wyższe z powodu, że obszary wykrywania nie zostały podzielone na sektory wentylacji.
24 F.A.Q. W JAKIEJ ODLEGŁOŚCI OD SIEBIE MUSZĄ BYĆ MONTOWANE CZUJKI TELNKU WĘGLA? Wszystko zależy od różnych norm krajowych. W Hiszpanii jest to wykonywane zgodnie z normą UNE :2004 (wentylacja parkingów podziemnych), gdzie czujka musi być zainstalowana co 200m 2. NA JAKIEJ WYSOKOŚCI I GDZIE MUSZĄ BYĆ MONTOWANE CZUJKI TLENKU WĘGLA? Optymalna wysokość montażu zawiera się pomiędzy 1,5 a 2m od podłogi, na ścianach lub kolumnach. W parkingach podziemnych czujki muszą pilnować także wjazdy i wyjazdy. Do prawidłowego zabezpieczenia należy wziąć pod uwagę kilka warunków:: Techniczne Masa cząsteczkowa CO jest bardzo podobna do masy cząsteczkowej powietrza (28,01 dla CO i 28,96 dla powietrza), w związku z tym CO nie ma tendencji do unoszenia się do sufitu oraz pozostawania przy poziomie ziemi. Doświadczalne Wyniki uzyskane podczas inwestycji realizowanych przez DURAN ELECTRONICA. Związane z ochroną ludzi Optymalna wysokość musi być powiązana ze średnim wzrostem ludzi. Związane z ustawodawstwem JAK WYLICZYĆ ŁĄCZNĄ ILOŚĆ MODUŁÓW MAGISTRALI W SYSTEMIE? Liczba modułów magistrali zależy od liczby wentylatorów i / lub poziomów w obiekcie. Każdy moduł steruje jednym z tych wentylatorów i / lub poziomów, łącznie z czujkami, choć wyjścia kilku modułów mogą być połączone równolegle w celu sterowania grupą wentylacyjną. W takim przypadku, zużycie energii elektrycznej jest wyższe z tego powodu, że obszary wykrywania nie zostały podzielone na sektory wentylacji.
25 JAK PODŁĄCZYĆ CZUJKI DURAN 203 PLUS? Używając przewodu 3x1,5mm 2. Nie potrzeba żadnego elementu końca linii, dzięki temu możliwy jest każdy rodzaj układania przewodów, choć każde okablowanie musi być niezależne. JAK SPRAWDZIC PRAWIDŁOWOŚĆ DZIALANIA CZUJKI DURAN 203 PLUS? Zaleca się stosowanie butelek z CO. Czujka dokonuje pomiarów co 2,5 minuty. 15 sekund przed dokonaniem pomiaru szybko zaczyna migać dioda czujki. W tym samym momencie, powinno nastąpić zaaplikowanie tlenku węgla do czujki, który musi ją pokryć. Gdy pomiar został wykonany, detektor musi zostać pod przykryciem jeszcze przez 2,5 minuty, tak aby podczas drugiego pomiaru poziom tlenku węgla był równy lub wyższy niż zaprogramowany, co spowoduje uruchomienie centrali. Pamiętaj, że pojazdy z silnikami diesla nie generują tlenku węgla. F.A.Q. JAK PODŁĄCZYĆ WENTYLACJĘ? Moduły magistrali zawierają przekaźnik NO/NC w celu aktywacji cewki stycznika na 230V znajdujący się w panelu sterowania wentylatorów. Jeżeli wszystko jest podłączone prawidłowo jest to szeregowy włącznik stycznika. Pamiętaj, że wyjścia przekaźnikowe nie zapewniają 230V. CZY SYSTEM DURAN 203 PLUS MA PODTRZYMANIE REZERWOWE? Ze względu na zużycie detektorów, centrale nie są przystosowane do pracy z akumulatorami rezerwowymi. Jednakże, w przypadku awarii głównego zasilania i w celu zapewnienia niezależność systemu, jeżeli lokalne przepisy tego wymagają, dostępne są wersje central, przystosowane by działały one automatycznie w ten sposób. CZY MOGĘ MIEĆ PROBLEMY PRZY INSTALACJI DURAN 203 PLUS BLISKO TABLIC ELEKTRYCZNYCH? Nie. Centrala zawiera filtr siatkowy w celu uniknięcia zakłóceń elektromagnetycznych wytwarzanych przez tablice elektryczne. Niemniej jednak zaleca się instalowanie DURAN 203 PLUS daleko od nich.
26 Certyfikacja Certyfikat nr 94604/01 OFICJALNEGO LABORATORIUM J.M. MADARIAGA stwierdzający spełnienie standardu UNE23.300/84. Homologacja CDM-0008 Hiszpańskiego Ministerstwa Przemysłu i Energii Certyfikat AENOR na zgodność z normą EN :93 Świadectwo kwalifikacji technicznej TELEFÓNICA
27 Prestiżowe budynki Aeropuerto de LISBOA. LISBOA. (Portugal). Edificio CAJA MADRID. BARCELONA. Edificio ILLA WALDEN. BARCELONA. Edificio N. C. R. MADRID. Edificio O.N.C.E. CÁDIZ. Edificio TELEFÓNICA. SEVILLA. Estadio NOU CAMP. BARCELONA. Estadio OLÍMPICO. SEVILLA. Estadio U.D. LAS PALMAS. LAS PALMAS. Fundación MAPFRE. Alcalá-MADRID. MAPFRE Sede Central. Majadahonda.MADRID Torres MAPFRE. BARCELONA Hospitales CLINICO y PROVINCIAL. BARCELONA. Hospital VALL D HEBRON. BARCELONA. Hotel HOLIDAY INN. PALMA DE MALLORCA. Hotel KEMPINSKI. Estepona-MALAGA. Hotel MELIA PALACIO DE LOS VELADA. AVILA. Museo de Arte Contemporáneo. BARCELONA. Palacio de Congresos BALUARTE. PAMPLONA. PALACIO EXPOSICIONES. BILBAO. PALACIO DE HIELO. MADRID. PALACIO DE JUSTICIA DEL PAÍS VASCO. BILBAO PALACIO DE JUSTICIA. ALICANTE, DURANGO y GETXO Palacio de MIRAFLORES. MADRID PALACIO DE LOS DEPORTES. MADRID. Parque Empresarial. ATICA. Pozuelo-MADRID Torres MAPFRE. BARCELONA. UGC. CINECITÉ. (Méndez Alvaro y Manoteras)MADRID. UNIVERSIDAD de Palencia. PALENCIA. EDIFICIO DE HACIENDA. MADRID. ALFA. MADRID FIDIAS. S.S. De los Reyes (MADRID) MICER MASCO. VALENCIA NOVOSUR (JOTSA). MADRID ROSELLA. Sant Julia de L Oria (ANDORRA) YESOD. Santa Coloma (ANDORRA) Hotel Corona. GRANADA Hotel Pineda. Pineda del Mar (BARCELONA) Hotel Villagadea. ALICANTE Minicines Playa San Juan. ALICANTE Comisaría de Policía. Gijón (ASTURIAS) Colegio SANTA ISABEL. Sant Cugat del Valles (BARCELONA) HOTEL ARROYO LA VEGA. Alcobendas. MADRID Recinto Ferial. PALACIO DE MUESTRAS. BILBAO. HOTEL FADESA LA MONTAÑA. ARANJUEZ CIUDAD DE LAS COMUNICACIONES EN TELEFONICA. (Las Tablas) Hotel Husa. Oviedo Sede Social de A.C. S. Madrid Facultad de FARMACIA. VALENCIA Referencje
28 Galerie handlowe ALCAMPO VALLE DEL NALÓN y MORATALAZ. BARNASUD. BARCELONA. BON HIVERN. ALICANTE. Cadena MONTIGALÁ. BARCELONA. CARREFOUR ZARAGOZA, BADALONA, GETAFE, ALCOBENDAS y MURCIA. IKEA. BARCELONA. LA MAQUINISTA. BARCELONA. LA VEGA. Arroyo de la Vega-MADRID. LAS SALESAS. OVIEDO. LES GLORIES. BARCELONA. MALL PLAZA NORTE. SANTIAGO. (Chile). NERVION PLAZA. SEVILLA. PLAZA CENTRAL. Calpe-ALICANTE TRES AGUAS. ALCORCÓN. ZARATÁN. VALLADOLID. EROSKI. MADRID LOS PALACIOS. Boadilla del Monte (MADRID) EL CORTE INGLÉS. VALENCIA TERCIARIO. Nervión (SEVILLA) CAPRABO. BARCELONA CARREFOUR MALTEPE. ESTAMBUL. TURQUÍA. Referencje PLAZA DE ZORRILLA. VALLADOLID. EROSMER. Carcaixent. VALENCIA PLAZA NORTE 2. San Sebastián de los Reyes. MADRID ESPAI GIRONES. Salt GIRONA L ANEC BLAU. Castelldefels. CATALUÑA. PUERTA DE TOLEDO. MADRID ESPACIO. Torrelodones. MADRID Podziemne parkingi More than public and private underground car parks in Europe, Latin America and the Middle East.
