1 Spis treści Spis treści...1 Informacja dotycząca użytkowania..2 Informacje dotyczące bezpieczeństwa...2 Środki ostrożności...3 Ostrzeżenia dotyczące ochrony oczu...5 Właściwości produktu...5 Wprowadzenie...6 Przegląd zawartości opakowania...6 Omówienie produktu...7 Główny moduł... 7 Panel sterowania... 8 Połączenia wejścia/wyjścia... 9 Pilot zdalnego sterowania Instalacja...11 Podłączenie do projektora...11 Podłączenie komputera/notebooka Podłączenie źródła wideo Połączenie z urządzeniami Video 3D...13 Używanie okularów 3D...15 Włączanie/wyłączanie zasilania projektora...16 Włączanie zasilania projektora Wyłączanie zasilania projektora Wskaźnik ostrzeżeń Regulacja projektowanego obrazu...19 Regulacja wysokości projektora Regulacja ostrości projektora Regulacja rozmiaru projektowanego obrazu Elementy sterowania użytkownika.23 Panel sterowania i pilot zdalnego sterowania...23 Panel sterowania Pilot zdalnego sterowania Menu ekranowe...27 Posługiwanie się projektorem Drzewo menu OBRAZ OBRAZ Zaawansowane EKRAN EKRAN 3D USTAWIENIA USTAWIENIA Ustawienia audio USTAWIENIA Zabezpieczenia USTAWIENIA Sieć USTAWIENIA Sieć Ustawienia LAN USTAWIENIA Sieć Ustawienia sterowania USTAWIENIA Signal (RGB) USTAWIENIA Signal (Video) USTAWIENIA Zaawansowane OPCJE OPCJE Ustawienia lampy OPCJE Zaawansowane OPCJE Ustawienia pilota OPCJE Filter Settings Dodatki...85 Rozwiązywanie problemów...85 Problemy związane z obrazem Inne problemy Problemy związane z pilotem zdalnego sterowania Komunikat świateł LED Komunikaty ekranowe Wymiana lampy...90 Instalacja i czyszczenie filtra przeciwpyłowego...92 Tryby zgodności...93 Komendy RS232 i lista funkcji protokołów...95 Przydział pinów RS Lista funkcji protokołu RS Instalacja przy montażu sufitowym Ogólnoświatowe biura Optoma Przepisy i uwagi dotyczące bezpieczeństwa Uwaga dotycząca FCC Deklaracja zgodności dla krajów UE.108 1

2 Informacja dotycząca użytkowania Informacje dotyczące bezpieczeństwa Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego, ma ostrzegać użytkownika o obecności nieizolowanego niebezpiecznego napięcia w obrębie obudowy produktu, o takiej wartości, że może ono spowodować porażenie prądem elektrycznym osób. Znak wykrzyknika w obrębie trójkąta równobocznego, służy do powiadomienia użytkownika o obecności w towarzyszącej urządzeniu literaturze, ważnych instrukcji dotyczących działania i konserwacji (serwisu). OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA ODDZIAŁYWANIE DESZCZU LUB WILGOCI. WEWNĄTRZ OBUDOWY ZNAJDUJĄ SIĘ ELEMENTY BĘDĄCE POD NIEBEZPIECZNYM, WYSOKIM NAPIĘCIEM. NIE NALEŻY OTWIERAĆ OBUDOWY. NAPRAWĘ MOŻNA POWIERZYĆ WYŁĄCZNIE WYKWALIFIKOWANEMU PERSONELOWI. Ograniczenia emisji klasy B To urządzenie cyfrowe klasy B, spełnia wszelkie wymagania kanadyjskich przepisów dotyczących urządzeń powodujących zakłócenia. 2 Ważne instrukcje dotyczące bezpieczeństwa 1. Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe działanie projektora i zabezpieczyć go przed przegrzaniem zaleca się ustawienie jego instalacji w miejscu, gdzie nie będzie blokowana wentylacja. Przykładowo, nie należy umieszczać projektora na zatłoczonym stoliku do kawy, sofie, łóżku, itd. Nie należy ustawiać projektora w zamkniętych miejscach, takich jak biblioteczka lub szafka, gdzie utrudniony jest przepływ powietrza. 2. Nie należy używać projektora w pobliżu wody lub w miejscach wilgotnych. W celu zmniejszenia zagrożenia pożaru i/lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. 3. Nie należy instalować w pobliżu źródeł ciepła, takich jak grzejniki, podgrzewacze, piece lub inne urządzenia, włącznie ze wzmacniaczami, które wytwarzają ciepło. 4. Czyszczenie należy wykonywać wyłącznie suchą szmatką. 5. Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta. 6. Nie należy używać urządzenia uszkodzonego fizycznie lub przerobionego. Przykładem uszkodzenia fizycznego/ nieprawidłowego użycie może być (ale nie tylko): -- Upuszczenie urządzenia. -- Uszkodzenie przewodu zasilacza lub wtyki. -- Wylanie płynu na projektor. -- Narażenie projektora na oddziaływanie deszczu lub wilgoci. -- Upuszczenie czegoś na projektor lub poluzowanie elementów w jego wnętrzu. Nie należy próbować naprawiać tego urządzenia samodzielnie. Otwieranie lub zdejmowanie pokryw, może narazić użytkownika na niebezpieczne napięcia lub inne niebezpieczeństwa. Przed wysłaniem urządzenia do naprawy należy skontaktować się z firmą Optoma. 7. Nie należy dopuścić do przedostania się do projektora obiektów lub płynów. Mogą one dotknąć do miejsc pod niebezpiecznym napięciem i spowodować pożar lub porażenie prądem. 8. Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora. 9. Urządzenie może naprawiać wyłącznie odpowiedni personel serwisu.

3 Informacja dotycząca użytkowania Środki ostrożności Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń dotyczących konserwacji, zamieszczonych w tym podręczniku. Ostrzeżenie- Po osiągnięciu końca żywotności lampy, projektor Ostrzeżenienie włączy się, do czasu wymiany modułu lampy. Aby wymienić lampę należy wykonać procedury Ostrzeżeniewymienione w części Wymiana lampy na stronach Ostrzeżenie- Ostrzeżenie- Ostrzeżenie- Ostrzeżenie- Ostrzeżenie- Nie wolno zaglądać w obiektyw projektora, gdy włączona jest lampa. Jasne światło może spowodować obrażenia oczu. W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. Nie należy otwierać, ani rozmontowywać tego projektora, gdyż może to spowodować porażenie prądem elektrycznym. Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia. Wykonaj instrukcje, zgodnie z opisem na stronach Ten projektor może automatyczne wykrywać cykl żywotności lampy. Po wyświetleniu komunikatów z ostrzeżeniem należy wymienić lampę. Po wymianie modułu lampy należy wyzerować funkcję Kasuj licznik lampy z menu ekranowego OPCJE Ustawienia lampy (sprawdź na stronie 79). Po wyłączeniu projektora, a przed odłączeniem zasilania należy sprawdzić, czy został zakończony cykl chłodzenia. Należy zaczekać 90 sekund na ochłodzenie projektora. Po zbliżeniu się do końca żywotności lampy, na ekranie wyświetlony zostanie komunikat Przekroczony czas żywotności lampy.. Należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym w celu jak najszybszej wymiany lampy. 3

4 Informacja dotycząca użytkowania Należy: Przed czyszczeniem produktu wyłączyć urządzenie i odłączyć wtyczkę zasilania z gniazda zasilania prądem zmiennym. Do czyszczenia obudowy wyświetlacza należy stosować miękką, suchą szmatkę zwilżoną w łagodnym detergencie. Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu zmiennego. Nie należy: Blokować szczelin i otworów wentylacyjnych urządzenia. Stosować do czyszczenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników. Używać produktu w następujących warunkach: -- W miejscach ekstremalnie gorących, zimnych lub wilgotnych. `` Należy upewnić się, czy temperatura pomieszczenia mieści się w granicach 5ºC ~ 40ºC `` Wilgotność względna wynosi 10% ~ 85% -- W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie. -- Używać w pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne. -- W bezpośrednim świetle słonecznym. 4

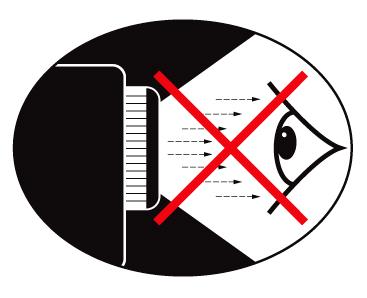

5 Informacja dotycząca użytkowania Ostrzeżenia dotyczące ochrony oczu Należy unikać ciągłego, bezpośredniego patrzenia/zaglądania w wiązkę projektora. O ile to możliwie należy stawać tyłem do wiązki. Podczas stosowania projektora w klasach szkolnych, należy zwrócić uwagę uczniom, aby nie patrzyli na wiązkę światła, gdy poproszą o wskazanie czegoś na ekranie. Aby zminimalizować zużycie prądu przez lampę, należy w celu zmniejszenia poziomu światła otoczenia, stosować zasłony w pomieszczeniu projekcji. Funkcje produktu mogą być różne, zależnie od modelu. Właściwości produktu 1080p (1920 x 1080) Natywna rozdzielczość XGA (1024x768) / WXGA (1280x800) Zgodność z HD - Obsługa 720p i 1080p TM Technologia BrilliantColor Blokada Kensington Sterowanie RS232 Natychmiastowe wyłączenie Full 3D (Patrz strona 94) TM Zgodność z Crestron/Extron/PJLink Tryb Eco+ zapewniający bardziej ekonomiczne użytkowanie Ładowarka USB Power Interaktywność (tylko w modelu interaktywnym) 5

6 Power L Page- Keystone Freeze HDMI 7 User1 Source Enter Laser Menu 5 VGA 8 User2 0 Switch R Page+ Volume 3 3D 6 Video 9 User3 Resync Wprowadzenie Przegląd zawartości opakowania Rozpakuj i sprawdź zawartość opakowania, aby upewnić się, że znajdują się w nim wszystkie wymienione poniżej części. Jeśli czegoś brakuje należy skontaktować się z obsługą klienta Optoma. Akcesoria standardowe Projektor Przewód zasilający Pilot Informacje o innych akcesoriach kurtyny laserowej można znaleźć w podręczniku użytkownika kurtyny laserowej. Płyta CD z podręcznikiem użytkownika Karta gwarancyjna Podstawowy podręcznik użytkownika 2 x baterie AAA Dokumentacja Moduł kurtyny laserowej (tylko w modelu interaktywnym) Akcesoria opcjonalne Opcjonalne akcesoria mogą być różne, zależnie od modelu, specyfikacji i regionu. Kabel HDMI Kabel VGA 6

7 Wprowadzenie Omówienie produktu Główny moduł Nie należy blokować wlotów/wylotów powietrza projektora Pokrywa lampy Panel sterowania Przełącznik ostrości Odbiornik podczerwieni Połączenia wejścia/ wyjścia Obiektyw Gniazdo zasilania Głośnik Kamera IR (tylko w modelu interaktywnym) 7

8 Wprowadzenie Panel sterowania Zasilanie Źródło Wskaźnik lampy Wskaźnik temperatury (Temp) Odbiornik podczerwieni 8

9 Połączenia wejścia/wyjścia Wprowadzenie Funkcja zdalnej myszy wymaga specjalnego pilota. 1. Gniazdo zasilania TM 2. Gniazdo blokady Kensington 3. Złącze RJ45 4. Złącze USB Power (maks. 5 V/2 A) 5. Złącze 3D Sync (5 V) 6. Złącze RS-232C (9-pinowe typu DIN) 7. Złącze wyjścia audio 12 V 8. Złącze USB (połączenie z komputerem PC dla funkcji zdalnej myszy) 9. Złącze VGA-Out/VGA2-In 10. Złącze VGA1-In/YPbPr (analogowy sygnał PC/wejście Component Video/HDTV/YPbPr) 11. Złącze wejścia Composite Video 12. Złącze wejścia HDMI2 13. Złącze wejścia HDMI1 14. Złącze wejścia audio 2 (3,5 mm gniazdo mini jack) 15. Złącze wejścia Composite Audio (prawe/lewe) 16. Złącze wejścia audio (mikrofon) 17. Złącze wyjścia audio (3,5 mm gniazdo mini jack) 9

10 Wprowadzenie Pilot zdalnego sterowania Niektóre przyciski nie mają przypisanej funkcji dla modeli, które nie obsługują tych funkcji Power Switch Freeze L R Enter Page- Laser Page+ Keystone Volume Menu 3 3D 4 HDMI 5 VGA 6 Video 7 User1 8 User2 9 User3 0 Source Resync Wł/Wył zasilania 2. Zamrozić 3. Wyświetl pusty/ wyciszenie audio 4. Kliknięcie lewym przyciskiem myszy 5. Enter 6. Laser 7. Strona - 8. Trapez -/+ 9. Menu 10. Współczynnik proporcji 11. HDMI 12. Użytkownika2 13. Użytkownika1 14. Źródło 15. Tryb jasności 16. Wł/Wył myszy 17. Wycisz 18. Kliknięcie prawym przyciskiem myszy 19. Cztery kierunkowe przyciski wyboru 20. Strona Głośność -/+ 22. Wł/Wył menu 3D 23. VGA 24. Wideo 25. Użytkownika3 26. Klawiatura numeryczna (0-9) 27. Resynchronizacja 10

11 MOLEX Instalacja Podłączenie do projektora Podłączenie komputera/notebooka E62405SP R Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Okulary 3D audio 1...Kabel RS-232C 2... Kabel USB zdalnej myszy 3... Kabel VGA1-In/YPbPr 4...*Kabel HDMI 5...Kabel wejścia audio Przewód zasilający 7... Kabel wyjścia audio 8...Kabel wejścia audio (mikrofon) 9...Kabel RJ *Kabel nadajnika 3D Kabel VGA-Out/VGA2-In 8 7 Wejście mikrofonu 11

12 Instalacja Podłączenie źródła wideo Odtwarzacz DVD, odtwarzacz Blu-ray, przystawka telewizyjna, odbiornik HDTV, konsola do gier E62405SP R Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Okulary 3D Odtwarzacz DVD, przystawka telewizyjna, odbiornik HDTV audio 1... *Kabel Component 3 RCA 2...*Kabel HDMI 3... *Kabel wejścia audio Kabel wejścia audio 5... Przewód zasilający 6...*Kabel wyjścia audio 7...Kabel wejścia mikrofonu 8... Kabel wideo 9... *Kabel nadajnika 3D 12

13 Urządzenie źródła video 3D należy podłączyć do zasilania przed projektorem 3D. Jeśli sygnał wejścia wideo to normalny sygnał 2D, naciśnij 3D Format i przełącz na Auto. Przy aktywnej pozycji Tryb SBS zawartość wideo 2D nie będzie wyświetlana prawidłowo. Instalacja Połączenie z urządzeniami Video 3D Po podłączeniu urządzeń razem kablami HDMI, jak pokazano na schemacie, można rozpoczynać. Włącz zasilanie źródła wideo 3D i projektora 3D. Gry PlayStation 3 y Upewnij się, że wykonano aktualizację konsoli do najnowszej wersji oprogramowania. y Przejdź do Menu Ustawienia -> Ustawienia wyświetlania -> video-> HDMI. Wybierz Automatic i wykonaj instrukcje ekranowe. y Włoż dysk gry 3D. Alternatywnie, można pobrać gry (oraz aktualizacje 3D) poprzez sieć PlayStation. y Uruchom grę. W menu gry, wybierz Graj w 3D. Odtwarzacz Blu-ray 3D y Upewnij się, że odtwarzacz obsługuje dyski 3D Blu-ray oraz, że włączone zostało wyjście 3D. y Włóż do odtwarzacza dysk 3D Blu-ray, naciśnij Odtwarzaj. Telewizja 3D (np. SKY 3D, DirecTV) y Skontaktuj się z dostawcą usługi TV w celu włączenia dowolnych kanałów 3D w posiadanym pakiecie kanałów. y Po włączeniu, przełącz na kanał 3D. y Powinny być widoczne dwa obrazy obok siebie. y Przełącz na pozycję Tryb SBS projektora 3D. Opcja ta znajduje się w części EKRAN menu OSD projektora. Urządzenie 3D (np. 3D DV/DC) z sygnałem wyjścia 2D 1080i side by side y Podłącz urządzenie 3D i przełącz na wyjście treści 3D z wyjścia 2D side-by-side, do projektora 3D. -- Powinny być widoczne dwa obrazy obok siebie. y Przełącz na pozycję Tryb SBS projektora 3D. Opcja ta znajduje się w części EKRAN menu OSD projektora. Podczas oglądania treści 3D ze źródła HDMI 1.4a (np. 3D Bluray), okulary 3D powinny być zawsze zsynchronizowane. Podczas oglądania treści 3D ze źródła HDMI 1.3 (np. przekaz 3D z użyciem trybu SBS), do zoptymalizowania używania 3D, może być konieczne użycie opcji projektora Odwrócona synch. 3D. Opcja ta znajduje się w części EKRAN ->3D menu OSD projektora. 13

14 Instalacja Przekaz 3D Dysk Blu-ray 3D Gry 3D na konsolę SKY+HD, przystawka kablowa/satelitarna Odtwarzacz 3D Blu-ray PlayStation 3 Okulary 3D DLP Link Projektor Full 3D 1080p DLP Okulary 3D RF Nadajnik 3D 14

15 Instalacja Bardziej szczegółowe informacje znajdują się w podręczniku użytkownika okularów 3D. Używanie okularów 3D 1. W celu włączenia okularów 3D. 2. Sprawdź, czy treść 3D została wysłana do projektora oraz, czy sygnał jest zgodny ze specyfikacjami projektora. 3. Włącz Tryb 3D (Wył/DLP-Link/VESA 3D zależnie od typu używanych okularów) w projektorze 3D. Opcja ta znajduje się w części EKRAN menu OSD projektora. 4. Włącz okulary 3D i sprawdź, czy obraz jest widoczny w 3D i nie powoduje zmęczenia oczu. 5. Jeśli obraz nie wyświetla się w trybie 3D, sprawdź, czy urządzenie 3D jest właściwie ustawione na wysyłanie obrazów 3D. Lub należy włączyć Tryb SBS, gdy sygnał wejścia to 2D 1080i side-by-side i powtórzyć poprzednie czynności 1 ~ Do optymalizacji korzystania z 3D, może być konieczne użycie opcji projektora Odwróconasynch. 3D. Opcja ta znajduje się w części EKRAN menu OSD projektora. 7. W celu wyłączenia okularów 3D: Naciśnij przycisk Power i przytrzymaj, aż do wyłączenia diody LED. 8. Bardziej szczegółowe informacje, znajdują się w podręczniku użytkownika okularów 3D lub na stronie sieci web producenta. 15

16 Instalacja Włączanie/wyłączanie zasilania projektora Włączanie zasilania projektora 1. Podłącz pewnie przewód zasilający i kabel sygnałowy. Po podłączeniu, dioda LED Wł/Czuwanie zmieni kolor na czerwony. 2. Włącz lampę naciskając przycisk na projektorze lub na pilocie. Dioda LED Wł/Czuwanie zmieni kolor na niebieski. Przez około 10 sekund wyświetlany będzie ekran startowy. Podczas pierwszego użycia projektora, pojawi się polecenie wybrania preferowanego języka i trybu oszczędzania energii. 3. Włącz i podłącz źródło wyświetlania na ekranie (komputer, notebook, odtwarzacz video, itd). Projector automatycznie wykryje źródło. Jeśli nie wykryje, naciśnij przycisk menu i przejdź do OPCJE. Upewnij się, że Blokada źródła została ustawiona na Wył. Przy jednoczesnym podłączeniu wielu źródeł, wejścia należy przełączać przy użyciu przycisku SOURCE na pilocie lub bezpośrednich przycisków źródła na pilocie. Najpierw należy włączyć projektor, a następnie wybrać źródła sygnałów. (*) Akcesoria opcjonalne. lub Power L Freeze Switch R Enter Page- Laser Page+ Keystone Volume Menu 3 3D HDMI VGA Video 16 7 User1 8 User2 0 9 User3 Source Resync

17 Instalacja Wyłączanie zasilania projektora 1. Naciśnij przycisk na pilocie zdalnego sterowania lub panelu sterowania w celu wyłączenia projektora. Na ekranie pojawi się następujący komunikat. Wyłączyć? Naciśnij przycisk zasilania Naciśnij ponownie przycisk w celu potwierdzenia, w przeciwnym razie po 15 sekundach komunikat zniknie samoistnie. Po drugim naciśnięciu przycisku, projektor wyświetli licznik odliczania czasu i wykona zamknięcie. 2. Wentylatory chłodzące będą kontynuować działanie przez około 10 sekund w celu wykonania cyklu chłodzenia, a dioda LED Wł/Czuwanie zacznie migać niebieskim światłem. Gdy dioda LEDWł/Czuwanie zacznie świecić stałym czerwonym światłem oznacza to, że projektor przeszedł do trybu czuwania. Aby z powrotem włączyć projektor, należy zaczekać do zakończenia przez projektor cyklu chłodzenia i przejścia do trybu oczekiwania. W trybie oczekiwania, wystarczy nacisnąć przycisk, aby ponownie uruchomić projektor. 3. Odłącz przewód zasilający z gniazda zasilania i od projektora. 4. Nie należy włączać projektora natychmiast po wykonaniu procedury wyłączenia zasilania. 17

18 Instalacja Wskaźnik ostrzeżeń Po wystąpieniu tego rodzaju problemów z projektorem należy się skontaktować z najbliższym punktem serwisowym. Dalsze informacje znajdują się na stronach Po pojawieniu się wskaźników ostrzeżenia (patrz poniżej), projektor zostanie automatycznie wyłączony: Wskaźnik LED LAMPA świeci światłem czerwonym, a wskaźnik Wł/Czuwanie, miga światłem czerwonym. Wskaźnik LED TEMP świeci światłem czerwonym, a wskaźnik Wł/Czuwanie miga światłem czerwonym. Oznacza to przegrzanie projektora. W normalnych warunkach, projektor można ponownie włączyć. Wskaźnik LED TEMP miga światłem czerwonym i wskaźnik Wł/Czuwanie, miga światłem czerwonym. Odłącz przewód zasilający od projektora, zaczekaj 30 sekund i spróbuj ponownie. Jeśli wskaźnik ostrzeżenia zaświeci się ponownie, skontaktuj się z najbliższym punktem serwisowym w celu uzyskania pomocy. 18

19 Instalacja Regulacja projektowanego obrazu Regulacja wysokości projektora Projektor jest wyposażony w nóżki podnoszenia, do regulacji wysokości obrazu. 1. Zlokalizuj nóżkę regulacji, pod projektorem. 2. Obróć regulowany pierścień w kierunku ruchu wskazówek zegara w celu podniesienia projektora lub przeciwnie do kierunku ruchu wskazówek zegara, aby go obniżyć. W razie potrzeby wykonaj tę czynność w przypadku pozostałych nóżek. Nóżki regulacji nachylenia Pierścień do regulacji nachylenia 19

20 Instalacja Regulacja ostrości projektora Aby ustawić ostrość obrazu, należy przesunąć przełącznik ostrości, aż do uzyskania wyraźnego obrazu. Seria projekcji standardowej (XGA): Ostrość projektora można ustawiać w zakresie od 1,55 do 2,21 stopy (od 0,47 do 0,68 metra), mierząc od środka obiektywu. Seria projekcji standardowej (WXGA): Ostrość projektora można ustawiać w zakresie od 1,59 do 2,15 stopy (od 0,49 do 0,66 metra), mierząc od środka obiektywu. Seria projekcji standardowej (1080p): Ostrość projektora można ustawiać w zakresie od 1,46 do 1,83 stopy (od 0,45 do 0,56 metra), mierząc od środka obiektywu. Przełącznik ostrości Regulacja rozmiaru projektowanego obrazu Rozmiar obrazu projekcji (XGA) od 70 do 100 cali (od 1,78 do 2,54 metra). Rozmiar obrazu projekcji (WXGA) od 85 do 115 cali (od 2,16 do 2,92 metra). Rozmiar obrazu projekcji (1080p) od 80 do 100 cali (od 2,03 do 2,54 metra). 20

21 Instalacja Zmienne: a : Przesunięcie obrazu (m) od środka obiektywu w górę obrazu w pionie. b : Odległość od środka obiektywu do spodu projektora. c : Odległość między ścianą (powierzchnia projekcji) a tyłem projektora. d : Przekątna obrazu. g : Odległość między środkiem obiektywu a ścianą (powierzchnia projekcji). m : Odległość między ścianą (powierzchnia projekcji) a przodem projektora. p : Odległość między górną częścią projektora a otworem montażowym. H : Wysokość obrazu. W : Szerokość obrazu. c m p b a g (H) d (W) (H) d (W) a g c p b m 21

22 Instalacja Projekcja standardowa XGA (4:3) a b c d W Poziom g m P Przesunięcie obrazu od środka Odległość od środka obiektywu w obiektywu do spodu górę obrazu w projektora (m) pionie (m) Odległość między ścianą (powierzchnia projekcji) a tyłem projektora (m) Przekątna obrazu (cale) Odległość między środkiem Szerokość Wysokość obiektywu a ścianą obrazu obrazu (powierzchnia projekcji) (cale) (m) (cale) (m) (stopy) (m) Odległość między ścianą (powierzchnia projekcji) a przodem projektora (m) Odległość między górną częścią projektora a otworem montażowym (m) 0,181 0,0631 0, ,0 1,42 42,0 1,07 1,55 0,47 0,5289 0,119 0,192 0,0631 0, ,2 1,50 44,4 1,13 1,64 0,50 0,5559 0,119 0,207 0,0631 0, ,0 1,63 48,0 1,22 1,77 0,54 0,5969 0,119 0,233 0,0631 0, ,0 1,83 54,0 1,37 1,99 0,61 0,6639 0,119 0,259 0,0631 0, ,0 2,03 60,0 1,52 2,21 0,68 0,7319 0,119 Projekcja standardowa WXGA (16:10) a b c d W Poziom g m P Przesunięcie obrazu od środka Odległość od środka obiektywu w obiektywu do spodu górę obrazu w projektora (m) pionie (m) Odległość między ścianą (powierzchnia projekcji) a tyłem projektora (m) Przekątna obrazu (cale) Odległość między środkiem Szerokość Wysokość obiektywu a ścianą obrazu obrazu (powierzchnia projekcji) (cale) (m) (cale) (m) (stopy) (m) Odległość między ścianą (powierzchnia projekcji) a przodem projektora (m) Odległość między górną częścią projektora a otworem montażowym (m) 0,172 0,0631 0, ,1 1,83 45,0 1,14 1,59 0,49 0,5419 0,119 0,176 0,0631 0, ,0 1,88 46,2 1,17 1,63 0,50 0,5549 0,119 0,182 0,0631 0, ,4 1,94 47,7 1,21 1,69 0,51 0,5709 0,119 0,202 0,0631 0, ,8 2,15 53,0 1,35 1,87 0,57 0,6279 0,119 0,222 0,0631 0, ,3 2,37 58,3 1,48 2,06 0,63 0,6849 0,119 0,232 0,0631 0, ,5 2,48 60,9 1,55 2,15 0,66 0,7129 0,119 Projekcja standardowa 1080p (16:9) a b c d W Poziom g m P Przesunięcie obrazu od środka Odległość od środka obiektywu w obiektywu do spodu górę obrazu w projektora (m) pionie (m) Odległość między ścianą (powierzchnia projekcji) a tyłem projektora (m) Przekątna obrazu (cale) Odległość między środkiem Szerokość Wysokość obiektywu a ścianą obrazu obrazu (powierzchnia projekcji) (cale) (m) (cale) (m) (stopy) (m) Odległość między ścianą (powierzchnia projekcji) a przodem projektora (m) Odległość między górną częścią projektora a otworem montażowym (m) 0,179 0,0631 0, ,7 1,77 39,2 1,00 1,46 0,45 0,5029 0,119 0,200 0,0631 0, ,6 1,97 43,7 1,11 1,63 0,50 0,5539 0,119 0,202 0,0631 0, ,4 1,99 44,1 1,12 1,65 0,50 0,5589 0,119 0,224 0,0631 0, ,2 2,21 49,0 1,25 1,83 0,56 0,6149 0,119 Tabele te służą wyłącznie jako odniesienie dla użytkownika. 22

23 Panel sterowania i pilot zdalnego sterowania Panel sterowania Stosowanie panela sterowania POWER Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach SOURCE Naciśnij, aby wybrać sygnał wejścia. Dioda LED lampy Dioda LED temperatury Odbiornik podczerwieni Wskazuje stan lampy projektora. Wskazuje stan temperatury projektora. Odbiera sygnały podczerwieni z pilota zdalnego sterowania. 23

24 Pilot zdalnego sterowania Power Switch Stosowanie pilota zdalnego sterowania Power Naciśnij, aby wł/wył projektor. Freeze L R Przełącznik Naciśnij, aby przełączyć mysz USB na wł/wył. Enter Wyświetl pusty/ wyciszenie audio Naciśnij, aby ukryć/pokazać obraz ekranowy i wył/wł audio. Freeze Naciśnij, aby zatrzymać obraz projektora. Page- Laser Page+ Keystone Volume Wycisz Naciśnij w celu chwilowego wyłączenia/włączenia audio. 1 2 Menu 4 5 HDMI VGA D 6 Video 9 Kliknięcie lewym przyciskiem myszy L Użyj, jako lewego kliknięcia myszą. User1 Source User2 0 User3 Resync Kliknięcie prawym przyciskiem myszy R Użyj, jako prawego kliknięcia myszą. Cztery kierunkowe przyciski wyboru Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Enter Page - Laser Page + Keystone - + Volume - + Potwierdzenie wyboru elementu. Naciśnij, aby przewinąć o stronę w dół. Użyj jako wskaźnika laserowego. Naciśnij, aby przewinąć o stronę w górę. Naciśnij w celu regulacji zniekształcenia obrazu spowodowanego nachyleniem projektora. Naciśnij w celu zwiększenia/zmniejszenia głośności. Współczynnik kształtu / 1 Menu / 2 ``Naciśnij w celu zmiany współczynnika proporcji wyświetlanego obrazu. ``Użyj jako przycisku numerycznego 1. ``Naciśnij, aby wyświetlić lub zakończyć wyświetlanie menu ekranowego (OSD) projektora. ``Użyj jako przycisku numerycznego 2. 24

25 Power Switch Freeze L R Enter Page- Laser Page+ Keystone Volume Menu 3D HDMI VGA Video User1 User2 User3 0 Source Resync Stosowanie pilota zdalnego sterowania 3D / 3 HDMI / 4 VGA / 5 Video / 6 User1 / 7; User2 / 8; User3 / 9 Source Tryb jasności / 0 Re-sync ``Naciśnij w celu ręcznego wyboru trybu 3D, dopasowanego do treści 3D. ``Użyj jako przycisku numerycznego 3. ``Naciśnij w celu wyboru źródła HDMI. ``Użyj jako przycisku numerycznego 4. ``Naciśnij w celu wyboru źródła VGA. ``Użyj jako przycisku numerycznego 5. ``Naciśnij w celu wyboru źródła video composite. ``Użyj jako przycisku numerycznego 6. ``Przyciski definiowane przez użytkownika. ``Użyj jako kolejnych przycisków numerycznych 7, 8 i 9. Naciśnij, aby wybrać sygnał wejścia. ``Naciśnij w celu automatycznej regulacji jasności obrazu, dla uzyskania optymalnego kontrastu. ``Użyj jako przycisku numerycznego 0. Naciśnij w celu automatycznej synchronizacji projektora ze źródłem wejścia. 25

26 Instalacja baterii Dla pilota dostarczane są dwie baterie AAA. Baterie można wymieniać na takie same lub równoważne, zalecane przez producenta. PRZESTROGA Nieprawidłowe używanie baterii, może spowodować chemiczny wyciek lub eksplozję. Należy się zastosować do instrukcji poniżej. Nie należy mieszać baterii różnych typów. Baterie różnych typów mają różne charakterystyki. Nie należy mieszać baterii starych i nowych. Mieszanie starych i nowych baterii, może skrócić żywotność nowych baterii lub spowodować chemiczny wyciek starych baterii. Baterie należy usunąć jak najszybciej po ich zużyciu. Wyciekające z baterii chemikalia, po zetknięciu się ze skórą, mogą spowodować wysypkę. Po odkryciu jakiegokolwiek chemicznego wycieku, należy go wytrzeć dokładnie szmatką. Dostarczone z tym produktem baterie mogą mieć krótszą od oczekiwanej żywotność, z powodu warunków przechowywania. Jeśli pilot nie będzie długo używany, należy wyjąć z niego baterie. Podczas usuwania baterii, należy się zastosować do prawa obowiązującego w danym regionie lub kraju. 26

27 Menu ekranowe Projektor posiada wielojęzyczne menu ekranowe (OSD), które umożliwia wykonanie regulacji i zmianę różnych ustawień. Projektor automatycznie wykryje źródło. Posługiwanie się projektorem 1. Aby otworzyć menu OSD, naciśnij przycisk Menu na pilocie zdalnego sterowania lub panelu sterowania. 2 Po wyświetleniu OSD, użyj przycisków do wyboru dowolnego elementu w menu głównym. Podczas dokonywania wyboru na określonej stronie naciśnij przycisk lub Enter, aby przejść do podmenu. 3. Użyj przycisków do wyboru wymaganego elementu w podmenu, a następnie naciśnij przycisk lub Enter, aby wyświetlić dalsze ustawienia. Wyreguluj ustawienia przyciskiem. 4. Wybierz następny element do regulacji w podmenu i wyreguluj w sposób opisany powyżej. 5. Naciśnij przycisk Enter lub Menu w celu potwierdzenia, po czym ekran powróci do menu głównego. 6. Aby zakończyć, ponownie naciśnij przycisk Menu. Menu OSD zostanie zamknięte, a projektor automatycznie zapisze nowe ustawienia. Menu główne OBRAZ Tryb wyświetlania Prezentacja Podmenu Jasność Kontrast Ostrość Kolor Odcień Zaawansowane Ustawienia 27

28 Drzewo menu Menu główne Podmenu Tryb wyświetlania Menu zaawansowane Parametr Poszczególne elementy menu Prezentacja / Jasny / Film / srgb / Tablica / DICOM SIM. / 3D / Użytkownika Wartość lub ustawienie domyślne Jasność -50~ +50 Uwagi Każdy tryb można dostosować i zapisać jako tryb użytkownika. Kontrast -50~ +50 Ostrość 1~ 15 Kolor -50~ +50 Odcień -50~ +50 Redukcja szumu 0~10 Brilliant Color 1~10 Gamma Film/ Grafika/ 1.8/2.0/ 2.2/2.6/Tablica / DICOM SIM. / 3D Wszystkie ustawienia gamma można wybrać w przypadku każdego trybu wyświetlania. Temp. koloru Standardowy/ Cold / Zimne Przestrzeńbarw Wejści inne niż HDMI: Auto / RGB / YUV Wejście HDMI: Auto/ RGB(0~255) / RGB(16~235)/ YUV Auto Auto OBRAZ Wzmocn. czerwony Wzmocn. zielony Zaawansowane Wzmocn. niebieski Odchyl. czerwony Ustawienia RGB Odchyl. zielony Odchyl. niebieski Skasuj W celu zresetowania ustawień wzmocnienia/ odchylenia RGB dla bieżącego źródła przy aktualnym trybie wyświetlania Czerwony Barwa/ Nasycenie /Wzmocnienie/ -50~ +50 Dopasowanie kolorów Zielony Barwa/ Nasycenie /Wzmocnienie/ -50~ +50 Niebieski Barwa/ Nasycenie /Wzmocnienie/ -50~

29 Menu główne OBRAZ EKRAN OBRAZ Podmenu Zaawansowane Skasuj Format Menu zaawansowane Dopasowanie kolorów Cyjan Parametr Magenta Żółty Poszczególne elementy menu Barwa/ Nasycenie /Wzmocnienie/ Barwa/ Nasycenie /Wzmocnienie/ Barwa/ Nasycenie /Wzmocnienie/ Wartość lub ustawienie domyślne -50~ ~ ~ +50 Biały R/G/B/ -50~ +50 Skasuj Tak/Nie 4:3 16:9/16:10[WXGA] LBX Natywny Auto Auto Ustawienie domyślne to Auto Powiększ -5 ~ +25 Maska krawędzi 0 ~ 10 Przesunięcie obrazu Uwagi W celu zresetowania ustawień CMS dla bieżącego źródła przy aktualnym trybie wyświetlania W celu zresetowania ustawień obrazu dla bieżącego źródła przy aktualnym trybie wyświetlania Poziom -50~ +50 W górę/w dół/w prawo/w lewo (ikona Pion -50~ +50 na środku) Trapez (pion) -15~ p: -5~ +5 3D Tryb 3D 3D->2D 3D Format Odwrócona synch. 3D DLP-Link/ VESA 3D /Wył (W przypadku projektora bez portu VESA należy użyć opcji IR ) 3D/ L/ R Auto/ Tryb SBS/ Góra i Dół/ Sekwencyjne klatk. Wł/Wył DLP-Link Wył Po wyłączeniu trybu 3D pozycje te będą wyszarzone. 29

30 Menu główne Podmenu Menu zaawansowane Parametr Poszczególne elementy menu Wartość lub ustawienie domyślne Uwagi English / Deutsch / Français / Italiano / Español / Português / / Nederlands / Svenska / Język Norsk/Dansk / Suomi / Ελληνικά/ / / / / Русский / Magyar / Čeština / / Türkçe / / Română/Slovenčina Przód-biurko Projekcja Tył-biurko Przód-sufit USTAWIENIA Przód-sufit Tył-sufit Typ ekranu 16:10/16:9 (MODEL WXGA) Ustawienie domyślne to 16:10 Lewy górny róg Prawy górny róg Położenie menu Środek Środek Lewy dolny róg Prawy dolny róg 30

31 Menu główne USTAWIENIA Podmenu Zabezpieczenia Signal (RGB) Signal (Video) Menu zaawansowane Ustawienia zabezpieczenia Timer zabezpieczający Zmieńhasło Parametr Poszczególne elementy menu Wł/Wył Wartość lub ustawienie domyślne Wył Miesiąc 0~12 Dzień 0~30 Godzina 0~24 Częstotliwość -5~+5 Faza 0~63 Pozycja poziom -5~+5 Pozycja pion -5~+5 Automatyczny Włącz/ Wyłącz Poziom bieli -50~+50 Poziom czerni -50~+50 ID projektora 00~99 Ustawienia audio Głośnik Wł/Wył Wł Wycisz Wł/Wył Wył Głośność Audio 0-10 Mikrofon 0-10 Wejście audio Domyślne/ Audio 1/ Audio 2 Domyślne Uwagi Po wybraniu pozycji Zabezpieczenia wymagane jest hasło. W zależności od sygnału Audio 1 (RCA) dla Composite Audio 2 (mini jack) dla VGA Zaawansowane Logo Przechwytywanie obrazu Optoma/Neutralny/ Użytkownika Optoma Ukryte napisy CC1/CC2/Wył Wył 31

32 Menu główne USTAWIENIA OPCJE Sieć Podmenu Źródło wejścia Menu zaawansowane Ustawienia LAN Ustawienia sterowania Parametr Stan sieci DHCP Adres IP Maska podsieci Brama DNS Zastosuj Adres Mac Poszczególne elementy menu Tylko do odczytu Wł/Wył Tak/Nie Tylko do odczytu Crestron Wł/Wył Wł Extron Wł/Wył Wł PJ Link Wł/Wył Wł AMX Device Discovery Wł/Wył Wł Telnet Wł/Wył Wł HDMI 1/ HDMI 2/ VGA1/ VGA2/ Wideo Blokada źródła Wł/Wył Wył Duża wysokość Wł/Wył Wył Ukryj informacje Wł/Wył Wył Blokuj klawisze Wł/Wył Wył Wzorzec testowy Kolor tła Brak / Siatka (Biały)/ Siatka (Zielony)/ Siatka (Magenta)/ Biały Niebieski / Czarny / Czerwony/ Zielony/ Biały Wyzwalacz 12V Wł/Wył Wł VGA2 Switch In/Out Out Wartość lub ustawienie domyślne Brak Niebieski Uwagi Brak limitu czasu na tej stronie. Nawet w przypadku braku sygnału wejścia użytkownik może dokonać wyboru pozycji Źródło wejścia w menu OSD. Ustawienie domyślne to Niebieski 32

33 Menu główne OPCJE Podmenu Zaawansowane Ustawienia lampy Filter Settings Menu zaawansowane Włącz przy zasilaniu Włącz przy sygnale Auto wyłączenie (min) Wyłącznik czasowy (min) Tryb zasilania (Czuwanie) Parametr Poszczególne elementy menu Wł/Wył Wł/Wył Aktywny/ Eko. Wartość lub ustawienie domyślne 0~180 0~990 Eko. Szybki restart Wł/Wył Wył Użytkownika1 Ustawienia pilota Użytkownika2 Licznik lampy Kasuj licznik lampy Użytkownika3 HDMI 2/ VGA2/ Wzorzec testowy/ LAN/ Jasność/ Kontrast/ Sleep Timer/ Dopasowanie kolorów/ HDMI 2 Temp. koloru/ Gamma/ Blokada źródła / Projekcja/ Ustawienia lampy/ Powiększ/ Zamrozić HDMI 2/ VGA2/ Wzorzec testowy/ LAN/ Jasność/ Kontrast/ Sleep Timer/ Dopasowanie kolorów/ VGA2 Temp. koloru/ Gamma/ Blokada źródła / Projekcja/ Ustawienia lampy/ Powiększ/ Zamrozić HDMI 2/ VGA2/ Wzorzec testowy/ LAN/ Jasność/ Kontrast/ Sleep Timer/ Dopasowanie kolorów/ Wzorzec testowy Temp. koloru/ Gamma/ Blokada źródła / Projekcja/ Ustawienia lampy/ Powiększ/ Zamrozić Tylko do odczytu [Zakres 0~9999] Tak/Nie Info. o lampie Wł/Wył Wł Tryb jasności Jasny/ Eko./ Dynamic/ Eco+ Jasny Ilość godzin użycia filtra Filter Reminder Tylko do odczytu [Zakres 0~9999] Wył/ 300 hr/ 500 hr/ 800 hr/ 1000 hr Filter Reset Tak/Nie Nie Nie 500 hr Uwagi 33

34 Menu główne Podmenu Menu zaawansowane Parametr Poszczególne elementy menu OPCJE Skasuj Bieżące/Wszystkie Wartość lub ustawienie domyślne Uwagi Opis opcji Bieżące: przywracanie wartości domyślnych wszystkich ustawień menu OSD dla bieżącego źródła i taktowania. Opis opcji Wszystkie: przywracanie wartości domyślnych wszystkich ustawień menu OSD dla wszystkich źródeł i opcji taktowania. 34

35 OBRAZ OBRAZ Tryb wyświetlania Jasność Kontrast Ostrość Kolor Odcień Zaawansowane Prezentacja Tryb wyświetlania Dostępnych jest wiele wstępnych ustawień fabrycznych, zoptymalizowanych dla różnych typów obrazów. `` `` `` `` `` Prezentacja: Ten tryb jest odpowiedni do pokazywania przed widownią, przy połączeniu z komputerem PC. Jasny: Maksymalna jasność z wejścia PC. Film: Ten tryb jest odpowiedni do oglądania wideo. Użytkownika: Zapamiętanie ustawień użytkownika. Tablica: Ten tryb należy wybrać w celu uzyskania optymalnych ustawień kolorów podczas projekcji na tablicy (zielona). `` DICOM SIM.: Ten tryb umożliwia wyświetlanie monochromatycznych obrazów medycznych, takich jak obrazy prześwietlenia rentgenowskiego, MRI, itd. `` srgb: Standaryzowana dokładność kolorów. `` 3D: Do sprawdzenia efektu 3D, konieczne są okulary 3D, należy sprawdzić, czy posiadany komputer PC/urządzenie przenośne ma kartę graficzną z sygnałem wyjścia 120 Hz i poczwórnym buforem oraz, czy jest zainstalowany odtwarzacz 3D. 35

36 Prezentacja Jasny Film Użytkownika Tablica DICOM SIM. srgb 3D Użytkownika Jasność Regulacja jasności obrazu. ` ` Naciśnij w celu przyciemnienia obrazu. ` ` Naciśnij w celu rozjaśnienia obrazu. Jasność Kontrast Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu. ` ` Naciśnij w celu zmniejszenia kontrastu. ` ` Naciśnij w celu zwiększenia kontrastu. Kontrast 36

37 Ostrość Regulacja ostrości obrazu. ` ` Naciśnij w celu zmniejszenia ostrości. ` ` Naciśnij w celu zwiększenia ostrości. Ostrość Kolor Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. ` ` Naciśnij, aby zmniejszyć wielkość nasycenia obrazu. ` ` Naciśnij, aby zwiększyć wielkość nasycenia obrazu. Kolor Odcień Regulacja balansu kolorów czerwonego i zielonego. ` ` Naciśnij, aby zwiększyć ilość koloru zielonego obrazu. ` ` Naciśnij, aby zwiększyć ilość koloru czerwonego obrazu. Odcień Skasuj Wybierz Tak, aby przywrócić fabryczne, domyślne ustawienia dla OBRAZ. Wybierz, aby zakończyć wyświetlanie menu. 37

38 OBRAZ OBRAZ Zaawansowane Zaawansowane Redukcja szumu Gamma Brilliant Color Ustawienia RGB Temp. koloru Dopasowanie kolorów Film Cool Przestrzeńbarw Auto Redukcja szumu Wybór czułości filtra na zakłócenia. Wyższa wartość poprawi jakość zakłóconych źródeł, ale spowoduje rozmycie obrazu. ` ` Naciśnij w celu zmniejszenia zakłóceń obrazu. ` ` Naciśnij w celu zwiększenia zakłóceń obrazu. Redukcja szumu Gamma Umożliwia to ustawienie krzywej gamma. Po zakończeniu ustawień początkowych i dokładnej regulacji należy wykorzystać czynności Regulacja Gamma do optymalizacji wyjścia obrazu. `` Film: dla kina domowego. `` Grafika: do źródła PC/Zdjęcia. `` Tablica: Ten tryb należy wybrać w celu uzyskania optymalnych ustawień kolorów podczas projekcji na tablicy (zielona). `` DICOM SIM.: Ten tryb umożliwia wyświetlanie monochromatycznych obrazów medycznych, takich jak obrazy prześwietlenia rentgenowskiego, MRI, itd. Naciśnij lub w celu wybrania trybu. Gamma Film 38

39 Brilliant Color Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia dla podwyższenia jasności przy jednoczesnym zapewnianiu realnych, bardziej żywych kolorów obrazu. ` ` Naciśnij w celu wyraźniejszej poprawy obrazu. ` ` Naciśnij w celu słabszej poprawy obrazu. Brilliant Color Ustawienia RGB Ustawienia te umożliwiają konfigurację jasności (wzmocnienia) i kontrastu (odchylenia) obrazu. ` ` Naciśnij w celu zmniejszenia wzmocnienia i odchylenia wybranego koloru. ` ` Naciśnij w celu zwiększenia wzmocnienia i odchylenia wybranego koloru. Ustawienia RGB Wzmocn. czerwony Wzmocn. zielony Wzmocn. niebieski Odchyl. czerwony Odchyl. zielony Odchyl. niebieski Skasuj Temp. koloru Naciśnij lub w celu wybrania temperatury kolorów Standardowy, Cool lub Zimne. Temp. koloru Cool 39

40 Dopasowanie kolorów Naciśnij, aby przejść do następnego menu i użyj lub lub lub w celu wybrania pozycji. Dopasowanie kolorów Czerwony Zielony Niebieski Biały Cyjan Magenta Żółty Skasuj ` ` Czerwony: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij lub w celu zmniejszenia lub zwiększenia wartości. Czerwony Barwa Nasycenie Wzmocnienie ` ` Cyjan: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij lub w celu zmniejszenia lub zwiększenia wartości. Cyjan Barwa Nasycenie Wzmocnienie 40

41 ` ` Zielony: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij lub w celu zmniejszenia lub zwiększenia wartości. Zielony Barwa Nasycenie Wzmocnienie ` ` Magenta: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij lub w celu zmniejszenia lub zwiększenia wartości. Magenta Barwa Nasycenie Wzmocnienie ` ` Niebieski: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij lub w celu zmniejszenia lub zwiększenia wartości. Niebieski Barwa Nasycenie Wzmocnienie ` ` Żółty: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij w celu zmniejszenia lub zwiększenia wartości. lub Żółty Barwa Nasycenie Wzmocnienie 41

42 ` ` Biały: Naciśnij lub w celu wybrania pozycji Barwa, Nasycenie i Wzmocnienie kolorów. Następnie naciśnij w celu zmniejszenia lub zwiększenia wartości. lub Biały Barwa Nasycenie Wzmocnienie ` ` Skasuj: Wybierz Skasuj, aby przywrócić fabryczne, domyślne ustawienia regulacji kolorów. Przestrzeńbarw Naciśnij lub w celu wybrania odpowiedniego typu matrycy kolorów spośród następujących opcji: `` Wejści inne niż HDMI: Auto, RGB lub YUV `` Wejście HDMI: Auto, RGB(0-255), RGB(16-235) lub YUV. Przestrzeńbarw Auto Skasuj `` Bieżące: Wybierz Tak, aby przywrócić parametry wyświetlania tego menu do domyślnych ustawień fabrycznych. `` Wszystkie: Wybierz Tak, aby przywrócić parametry wyświetlania wszystkich menu do domyślnych ustawień fabrycznych. Wybierz, aby zakończyć wyświetlanie menu. 42

43 EKRAN EKRAN Format Powiększ Maska krawędzi Przesunięcie obrazu Trapez (pion) Format Naciśnij lub w celu wybrania współczynnika proporcji 4:3, 16:9/16:10 (WXGA), LBX, Natywny lub Auto. Format XGA `` 4:3: Ten format jest przeznaczony do źródeł wejścia 4:3. `` 16:9: Ten format jest przeznaczony do źródeł wejścia 16:9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. `` Natywny: Ten format wyświetla oryginalny obraz bez żadnego skalowania. `` Auto: Automatyczny wybór odpowiedniego formatu wyświetlania. Źródło 480 i/p 576i/p 1080i/p 720p 4:3 Przeskalowanie do 1024 x :9 Przeskalowanie do 1024 x 576 Natywny Auto Brak przeskalowania; rozdzielczość zależy od źródła wejścia i jest następnie wyświetlana. ``Jeśli źródło ma format 4:3, jego rozmiar zostanie automatycznie zmieniony na 1024 x 768 ``Jeśli źródło ma format 16:9, jego rozmiar zostanie automatycznie zmieniony na 1024 x 576 ``Jeśli źródło ma format 15:9, jego rozmiar zostanie automatycznie zmieniony na 1024 x 614 ``Jeśli źródło ma format 16:10, jego rozmiar zostanie automatycznie zmieniony na 1024 x

44 WXGA `` 4:3: Ten format jest przeznaczony do źródeł wejścia 4:3. `` 16:9: Ten format jest przeznaczony do źródeł wejścia 16:9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. `` 16:10: Ten format jest przeznaczony dla źródeł wejścia 16:10, takich jak szerokoekranowe laptopy. `` LBX: To jest format dla obrazów innych niż 16x9, źródła letterbox i dla użytkowników używających obiektywu 16x9 w celu wyświetlania przy współczynniku proporcji 2,35:1 z pełną rozdzielczością. `` Natywny: Ten format wyświetla oryginalny obraz bez żadnego skalowania. ` ` Auto: Automatyczny wybór odpowiedniego formatu wyświetlania. Szczegółowe informacje dotyczące trybu LBX: 1. Niektóre DVD w formacie Letter-Box nie są poprawiane dla telewizorów 16x9. W tej sytuacji, obraz nie będzie wyglądał prawidłowo podczas wyświetlania w trybie 16:9. W tej sytuacji do oglądania DVD należy użyć trybu 4:3. Jeśli zawartość nie jest zapisana w formacie 4:3, dookoła obrazu o rozmiarze 16:9 zostaną wyświetlone czarne pasy. Dla tego typu treści, można użyć trybu LBX do wypełnienia obrazu na wyświetlaczu 16:9. 2. Jeśli używany jest zewnętrzny obiektyw anamorficzny, ten tryb LBX umożliwia również oglądanie zawartości 2,35:1 (włącznie z anamorficznymi źródłami filmów DVD i HDTV), który obsługuje anamorficzną szerokość, jest rozszerzany do formatu 16x9 na obrazie 2,35:1. W tym przypadku, nie występują czarne pasy. W pełni wykorzystana jest moc lampy i rozdzielczość pionowa. Ekran 16:9 480 i/p 576i/p 1080i/p 720p PC 4:3 Przeskalowanie do 960 x :9 Przeskalowanie do 1280 x 720 LBX Przeskalowanie do 1280 x 960, aby uzyskać centralnie wyświetlany na ekranie obraz 1280 x 720. Natywny Mapowanie 1:1 wyśrodkowany Mapowany do 1:1 wyświetlacz Wyśrodkowany Mapowanie 1:1 wyśrodkowany 44 Auto ``Po wybraniu tego formatu, typ ekranu zostanie automatycznie ustawiony na 16:9 (1280 x 720) ``Jeśli źródło ma format 4:3, jego rozmiar zostanie automatycznie zmieniony na 960 x 720 ``Jeśli źródło ma format 16:9, jego rozmiar zostanie automatycznie zmieniony na 1280 x 720 ``Jeśli źródło ma format 15:9, jego rozmiar zostanie automatycznie zmieniony na 1200 x 720 ``Jeśli źródło ma format 16:10, jego rozmiar zostanie automatycznie zmieniony na 1152 x 720

45 Ekran 16: i/p 576i/p 1080i/p 720p PC 4:3 Przeskalowanie do 1066 x :10 Przeskalowanie do 1280 x 800 LBX Natywny Auto Przeskalowanie do 1280 x 960, aby uzyskać centralnie wyświetlany na ekranie obraz 1280 x 800. Mapowanie 1:1 wyśrodkowany Mapowany do 1:1 wyświetlacz Wyśrodkowany Mapowanie 1:1 wyśrodkowany ``Źródło wejścia zostanie dopasowane do obszaru wyświetlania 1280x800 i zostanie utrzymany oryginalny współczynnik proporcji ``Jeżeli źródło jest w formacie 4:3, nastąpi automatyczna zmiana rozmiaru na 1066 x 800 ``Jeżeli źródło jest w formacie 16:9, nastąpi automatyczna zmiana rozmiaru na 1280 x 720 ``Jeżeli źródło jest w formacie 15:9, nastąpi automatyczna zmiana rozmiaru na 1280 x 768 ``Jeżeli źródło jest w formacie 16:10, nastąpi automatyczna zmiana rozmiaru na 1280 x P `` 4:3: Ten format jest przeznaczony do źródeł wejścia 4:3. `` 16:10: Ten format jest przeznaczony dla źródeł wejścia 16:10, takich jak szerokoekranowe laptopy. `` LBX: To jest format dla obrazów innych niż 16x9, źródła letterbox i dla użytkowników używających obiektywu 16x9 w celu wyświetlania przy współczynniku proporcji 2,35:1 z pełną rozdzielczością.. `` Natywny: Ten format wyświetla oryginalny obraz bez żadnego skalowania. `` Auto: Automatyczny wybór odpowiedniego formatu wyświetlania. Ekran 16:9 480 i/p 576i/p 1080i/p 720p PC 4:3 Przeskalowanie do 1440 x :10 Przeskalowanie do 1920 x 1080 LBX Natywny Auto Przeskalowanie do 1920 x 1440, aby uzyskać centralnie wyświetlany na ekranie obraz 1920 x Mapowanie 1:1 wyśrodkowany Brak przeskalowania; rozdzielczość zależy od źródła wejścia i jest następnie wyświetlana. ``W przypadku wybrania tego formatu typ ekran zostanie automatycznie ustawiony na format 16:9 ``Jeżeli źródło jest w formacie 4:3, nastąpi automatyczna zmiana rozmiaru na 1440 x 1080 ``Jeżeli źródło jest w formacie 16:9, nastąpi automatyczna zmiana rozmiaru na 1920 x 1080 ``Jeśli źródło ma format 16:10, jego rozmiar zostanie automatycznie zmieniony na 1920 x 1200 i przycięty do obszaru wyświetlania 1920 x

46 Powiększ ` ` Naciśnij w celu zmniejszenia rozmiaru obrazu. ` ` Nacisnij w celu powiększenia obrazu na ekranie projekcji. Powiększ Maska krawędzi Wykonaj maskowanie krawędzi obrazu, aby usunąć zakłócenia kodowania wideo na krawędziach źródła wideo. ` ` Naciśnij w celu zmniejszenia maskowania krawędzi obrazu. ` ` Naciśnij w celu zwiększenia maskowania krawędzi obrazu. Maska krawędzi Każde We/Wy ma inne ustawienie Maska krawędzi. Maska krawędzi i Powiększ nie może działać w tym samym czasie. Przesunięcie obrazu Naciśnij, aby przejść do następnego menu, a następnie naciśnij lub lub lub w celu wybrania pozycji. Przesunięcie obrazu Przesunięcie obrazu Poziom: 10 Pion: -10 Przesunięcie obrazu Przesunięcie obrazu Poziom: 0 Pion: ` ` Poziom: Naciśnij w celu przesunięcia obrazu projekcji ` ` w poziomie. Pion: Naciśnij w celu przesunięcia obrazu projekcji w pionie.

47 Trapez (pion) Naciśnij lub w celu regulacji pionowego zniekształcenia obrazu i uzyskania bardziej prostokątnego obrazu. Trapez (pion) Wybierz, aby zakończyć wyświetlanie menu. 47

48 EKRAN EKRAN 3D Tryb 3D 3D->2D 3D DLP-Link 3D 3D Format Odwróconasynch. 3D Sekwencyjne klatk. Wył Tryb 3D `` Wył: Wybierz Wył w celu wyłączenia trybu 3D. ` ` Naciśnij lub w celu wybrania trybu 3D. Funkcja 3D Format jest obsługiwana tylko w trybie Taktowanie 3D omówionym na stronie 94. 3D Format jest obsługiwana wyłącznie w innych trybach taktowania niż HDMI 1.4a 3D. Tryb 3D DLP-Link `` DLP-Link: Wybierz DLP-Link, aby użyć zoptymalizowanych ustawień dla okularów DLP Link 3D. (sprawdź informacje na stronie 15). `` VESA 3D: Wybierz VESA 3D, aby użyć zoptymalizowanych ustawień dla okularów VESA Link 3D. (sprawdź informacje na stronie 15). 3D->2D ` ` Naciśnij lub w celu wybrania pozycji 3D -> 2D. 3D->2D 3D `` `` `` 3D: Wyświetlanie sygnału 3D. L (Lewa): Wyświetlanie lewej ramki treści 3D. R (Prawa): Wyświetlanie prawej ramki treści 3D. 48

49 3D Format ` ` Naciśnij lub w celu wybrania formatu 3D. 3D Format Sekwencyjne klatk. `` Auto: Po wykryciu sygnału identyfikacji 3D, format 3D jest wybierany automatycznie. `` Tryb SBS: Wyświetlanie sygnału 3D w formacie Obok siebie. `` Góra i Dół: Wyświetlanie sygnału 3D w formacie Góra i Dół. `` Sekwencyjne klatk.: Wyświetlanie sygnału 3D w formacie Sekwencyjne klatk.. Odwróconasynch. 3D ` ` Naciśnij lub w celu wybrania odwróconej synchronizacji 3D. Odwróconasynch. 3D Wył Wł `` Naciśnij Wł, aby odwrócić treści ramki lewej i prawej. `` Naciśnij Wył, aby uzyskać domyślne treści ramek. Wybierz, aby zakończyć wyświetlanie menu. 49

50 USTAWIENIA USTAWIENIA Język Projekcja Położenie menu Ustawienia audio Typ ekranu Zabezpieczenia ID projektora Signal (RGB) Zaawansowane Sieć Signal (Video) Zaawansowane Sieć 50

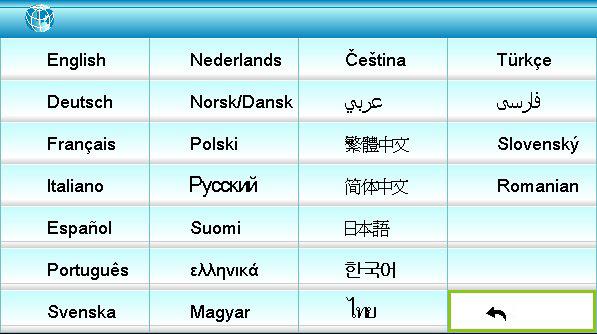

51 Język Wybór wielojęzycznego menu OSD. Naciśnij w celu przejścia do podmenu, a następnie naciśnij przycisk lub lub lub w celu wybrania preferowanego języka. Naciśnij Enter, aby dokończyć wybór. Język Opcje Tył-biurko i Tył-sufit są używane z ekranem przezroczystym. Projekcja Naciśnij lub lub lub w celu wybrania preferowanego typu projekcji. Projekcja ` ` Przód-biurko To jest wybór domyślny. Obraz jest projektowany prosto na ekran. ` ` Tył-biurko Po wybraniu tej opcji, obraz będzie wyświetlany odwrotnie. ` ` Przód-sufit Po wybraniu tej opcji, obraz będzie wyświetlany górą w dół. ` ` Tył-sufit Po wybraniu tej opcji, obraz będzie odwrócony górą w dół 51

52 Położenie menu Naciśnij lub lub lub w celu wybrania preferowanej lokalizacji menu. Położenie menu Typ ekranu Naciśnij lub w celu wybrania typu ekranu 16:10* lub 16:9. *Ten typ ekranu można wybrać tylko w przypadku WXGA. Typ ekranu ID projektora Definicję ID można ustawić w menu (zakres 0~99) i umożliwić indywidualne sterowanie projektorem przez użytkownika przez RS232. ` ` Naciśnij w celu zmniejszenia numeru identyfikacyjnego ` ` projektora. Naciśnij w celu zwiększenia numeru identyfikacyjnego projektora. ID projektora Wybierz, aby zakończyć wyświetlanie menu. 52

53 USTAWIENIA Ustawienia audio USTAWIENIA Ustawienia audio Głośnik Wycisz Głośność Wejście audio Wył Wył Domyślne Funkcja Wycisz wpływa na głośność głośnika wewnętrznego i zewnętrznego. Głośnik Wybierz Wł lub Wył w celu włączenia lub wyłączenia wewnętrznego głośnika. Głośnik Wył Wycisz `` Wybierz Wł w celu włączenia wyciszenia. `` Wybierz Wył w celu wyłączenia wyciszenia. Wł Wycisz Wył Wł Głośność ` ` Naciśnij w celu zmniejszenia głośności. ` ` Naciśnij w celu zwiększenia głośności. Głośność Audio Mikrofon 53

54 Wejście audio Domyślne ustawienia audio są opisane na panelu tylnym projektora. Użyj tej opcji, aby ponownie przydzielić jedno z wejść audio (1 lub 2) do bieżącego źródła wejścia. Każde wejście audio może zostać przydzielone do więcej niż jednego źródła video. ` ` Naciśnij lub w celu wybrania wejścia audio. Wejście audio Domyślne `` Domyślne. `` Audio 1: (RCA) dla Composite `` Audio 2: (mini jack) dla VGA Wybierz, aby zakończyć wyświetlanie menu. 54

55 USTAWIENIA Zabezpieczenia USTAWIENIA Zabezpieczenia Zabezpieczenia Timer zabezpieczający Zmieńhasło Wył Zabezpieczenia `` Wł: Wybierz Wł, aby używać sprawdzania zabezpieczenia przy włączaniu projektora. `` Wył: Wybierz Wył, aby można było włączać projektor bez sprawdzania hasła. Zabezpieczenia Wył Wł Timer zabezpieczający Można użyć funkcji czasu (Miesiąc/Dzień/Godzina) do ustawienia liczby godzin używania projektora. Po upływie ustalonego czasu pojawia się polecenie ponownego wprowadzenia hasła. Naciśnij lub w celu ustawienia miesiąca, dnia i godziny. Timer zabezpieczający Miesiąc Dzień Godzina 55

56 Domyślna wartość kodu hasła to 1234 (pierwsze użycie). Wprowadź kod zabezpieczenia (4 cyfry) PILOT Zmieńhasło `` Pierwsze użycie: 1. Naciśnij przycisk Enter aby ustawić hasło. 2. Hasło musi zawierać 4 cyfry. 3. Użyj przycisków numerycznych pilota lub klawiatury numerycznej do wprowadzenia nowego hasła, a następnie naciśnij przycisk Enter w celu potwierdzenia hasła. `` Zmień hasło: (Jeśli pilot nie ma klawiatury numerycznej, użyj strzałek w górę/w dół do zmiany każdej cyfry hasła, a następnie naciśnij enter w celu potwierdzenia) 1. Naciśnij Enter, aby wprowadzić stare hasło. 2. Użyj przycisku numerycznego lub ekranowej klawiatury numerycznej do wprowadzenia aktualnego hasła, a następnie naciśnij Enter w celu potwierdzenia. 3. Wprowadź nowe hasło (długość 4 cyfry) przyciskami numerycznymi pilota zdalnego sterowania, a następnie naciśnij Enter w celu potwierdzenia. 4. Wprowadź ponownie nowe hasło i w celu potwierdzenia naciśnij Enter. `` Po 3 krotnym wprowadzeniu nieprawidłowego hasła, projektor wyłączy się automatycznie. `` Jeśli hasło zostanie zapomniane należy skonataktować się z lokalnym biurem w celu uzyskania pomocy. Wybierz, aby zakończyć wyświetlanie menu. 56

57 USTAWIENIA Sieć USTAWIENIA Sieć Ustawienia LAN Ustawienia sterowania Ustawienia LAN Ładowanie konfiguracji sieci zaczekaj. Więcej informacji o ustawieniach sieci LAN można znaleźć na str i Ustawienia sterowania Więcej informacji o ustawieniach sterowania można znaleźć na str

58 USTAWIENIA Sieć Ustawienia LAN USTAWIENIA Sieć: Ustawienia LAN Stan sieci Adres Mac DHCP Adres IP Maska podsieci Brama DNS Połącz Wył Zastosuj Stan sieci Wyświetlanie stanu połączenia sieciowego (tylko do odczytu). Adres Mac Wyświetlanie adresu MAC (tylko do odczytu). DHCP DHCP Wył Wł `` Wł: Projektor uzyska adres IP automatycznie z używanej sieci. `` Wył: W celu ręcznego przypisania IP, maski podsieci, bramy i DNS. z OSD automatycznie zastosuje wprowadzone wartości. Adres IP Adres IP Wyświetlenie adresu IP. 58

59 Maska podsieci Maska podsieci Wyświetlenie numeru maski podsieci. Brama Brama Wyświetlenie domyślnej bramy sieci podłączonej do projektora. DNS DNS Wyświetlenie numeru DNS. Zastosuj Naciśnij, a następnie wybierz Tak, aby zastosować wybór. Zastosuj Nie Tak Wybierz, aby zakończyć wyświetlanie menu. 59

60 USTAWIENIA Sieć Ustawienia sterowania USTAWIENIA Sieć: Ustawienia sterowania Crestron Extron PJ Link AMX Device Discovery Telnet Wył Wył Wył Wył Wył Crestron Crestron Wył Wł Użyj tej funkcji do wyboru funkcji sieci (port: 41794). Dalsze informacje można uzyskać pod adresem i `` Wł: Funkcja Crestron jest aktywna. `` Wył: Funkcja Crestron jest nieaktywna. Extron Extron Wył Wł Użyj tej funkcji do wyboru funkcji sieci (port: 2023). `` Wł: Funkcja Extron jest aktywna. `` Wył: Funkcja Extron jest nieaktywna. PJ Link PJ Link Wył Wł Użyj tej funkcji do wyboru funkcji sieci (port: 4352). `` Wł: Funkcja PJ Link jest aktywna. `` Wył: Funkcja PJ Link jest nieaktywna. 60

61 AMX Device Discovery AMX Device Discovery Wył Wł Użyj tej funkcji do wyboru funkcji sieci (port: 1023). `` Wł: Funkcja AMX Discovery jest aktywna. `` Wył: Funkcja AMX Discovery jest nieaktywna. Telnet Telnet Wył Wł Użyj tej funkcji do wyboru funkcji sieci (port: 23). `` Wł: Funkcja Telnet jest włączona. `` Wył: Funkcja Telnet jest wyłączona. Wybierz, aby zakończyć wyświetlanie menu. 61

62 Podłącz projektor do sieci LAN za pomocą standardowego kabla Ethernet. Funkcja LAN_RJ45 W celu zapewnienia prostej i bezproblemowej obsługi projektor oferuje różne funkcje sieciowe i zdalnego zarządzania. Funkcja LAN/RJ45 projektora umożliwia zdalne zarządzanie w sieci takimi ustawieniami jak: włączanie/wyłączanie zasilania, Jasność i Kontrast Obejmuje także informacje o stanie projektora, takie jak: źródło sygnału wideo, wyciszenie dźwięku itp. Projektor (Ethernet) Funkcje przewodowego połączenia z siecią LAN Projektor ten może być sterowany przy użyciu komputera PC (laptopa) lub innego urządzenia zewnętrznego wyposażonego w port LAN/RJ45 i zgodnego z funkcją Crestron/Extron/AMX (Device Discovery)/PJLink. `` Crestron to zastrzeżony znak towarowy firmy Crestron Electronics, Inc. w Stanach Zjednoczonych. `` Extron to zastrzeżony znak towarowy firmy Extron Electronics, Inc. w Stanach Zjednoczonych. `` AMX to zastrzeżony znak towarowy firmy AMX LLC w Stanach Zjednoczonych. `` Znak towarowy i logo PJLink zostały zgłoszone do rejestracji w Japonii, Stanach Zjednoczonych Ameryki i innych krajach przez JBMIA. Funkcje przewodowego połączenia z siecią LAN Projektor może być obsługiwany za pomocą określonych poleceń kontrolera Crestron Electronics i powiązanego oprogramowania np. RoomView. Projektor ten obsługuje urządzenia Extron. Projektor ten obsługuje technologię AMX (Device Discovery). 62

63 Projektor ten obsługuje wszystkie polecenia PJLink klasy 1 (wersja 1.00). W celu uzyskania bardziej szczegółowych informacji na temat różnych typów urządzeń zewnętrznych, które mogą być podłączane do portu LAN/RJ45 i używane do zdalnego sterowania projektorem, a także w celu uzyskania obsługiwanych poleceń dla tych urządzeń zewnętrznych należy skontaktować się bezpośrednio z działem pomocy technicznej. LAN RJ45 1. Podłącz kabel RJ45 do portów RJ45 projektora i komputera PC (laptopa). 2. Na ekranie komputera PC (laptopa) wybierz kolejno pozycje Start > Panel sterowania > Połączenia sieciowe. 63

64 3. Kliknij prawym przyciskiem myszy pozycję Połączenie lokalne i wybierz polecenie Właściwości. 4. W oknie Właściwości wybierz kartę Ogólne, a następnie zaznacz pozycję Protokół internetowy (TCP/IP). 5. Kliknij przycisk Właściwości. 64

65 6. Wpisz adres IP i maskę podsieci, a następnie naciśnij przycisk OK. 7. Naciśnij przycisk Menu projektora. 8. Za pomocą przycisków wybierz kolejno pozycje USTAWIENIA > Sieć > Ustawienia LAN. 9. Po przejściu do ustawień sieci LAN wprowadź poniższe parametry połączenia: `` DHCP: Wył `` Adres IP: `` Maska podsieci: `` Brama: `` DNS: Naciśnij przycisk Enter w celu potwierdzenia ustawień. 11. Otwórz przeglądarkę internetową, np. Microsoft Internet Explorer z zainstalowanym programem Adobe Flash Player 9.0 lub nowszym. 12. W pasku adresu wpisz adres IP projektora:

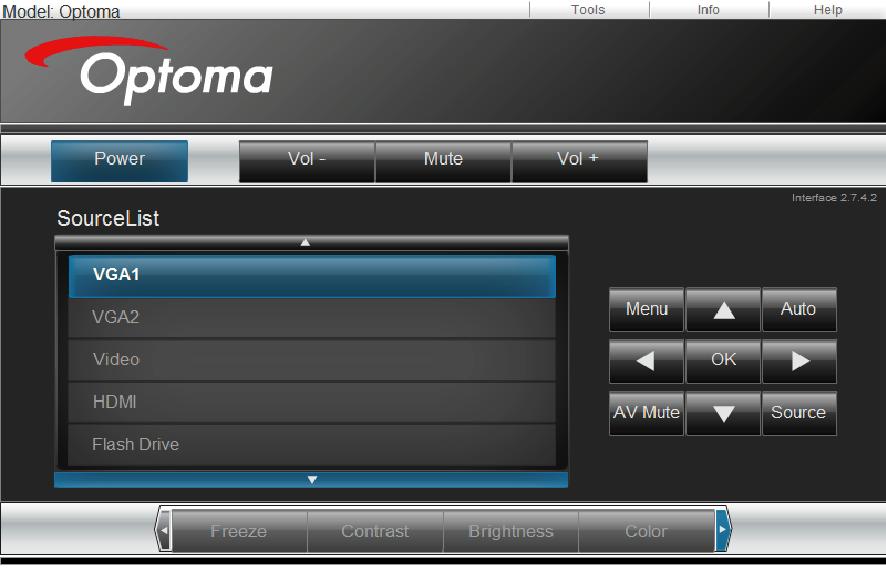

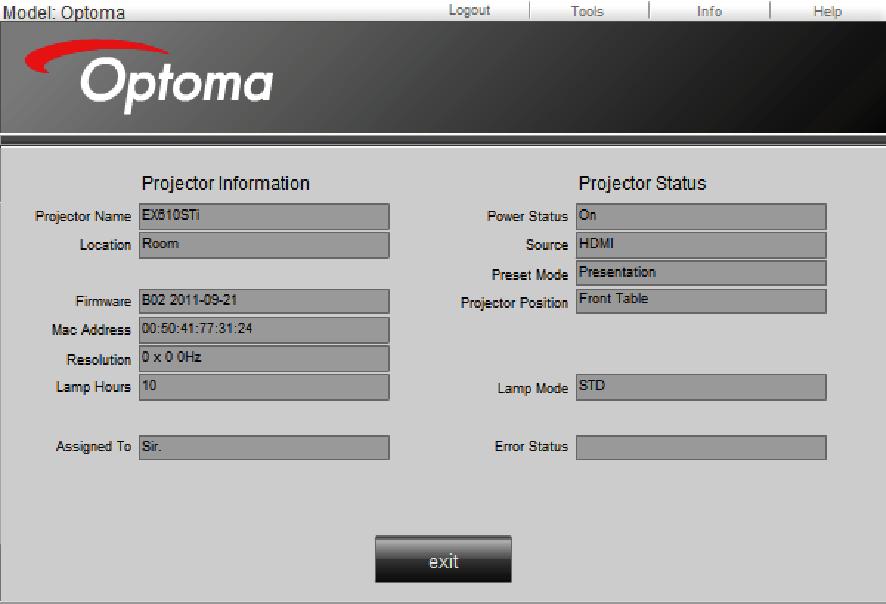

66 13. Naciśnij przycisk Enter. Projektor został skonfigurowany do zdalnego zarządzania. Poniżej przedstawiono ekrany funkcji LAN/RJ45: Strona z informacjami Strona główna 66

67 Strona narzędzia Kontakt z informatyczną pomocą techniczną Sterowanie RS232 przy użyciu funkcji Telnet W projektorze dostępna jest alternatywna funkcja sterowania za pomocą poleceń RS232 dla interfejsu LAN/RJ45 zwana RS232 przez TELNET. 67

68 Przewodnik szybkiego uruchomienia funkcji RS232 przez Telnet `` Sprawdź adres IP w menu OSD projektora. `` Upewnij się, że za pomocą komputera PC/laptopa można uzyskać dostęp do strony internetowej projektora. `` Upewnij się, że ustawienie Zapora systemu Windows jest wyłączone, aby uniknąć filtrowania funkcji TELNET przez komputer PC/laptop. 1. Start > Wszystkie programy > Akcesoria > Wiersz polecenia Wpisz poniższy format polecenia: telnet ttt.xxx.yyy.zzz 23 (naciśnij przycisk Enter ) (ttt.xxx.yyy.zzz: adres IP projektora) Gdy połączenie Telnet zostanie nawiązane, a użytkownik będzie miał dostęp do wprowadzania poleceń RS232, należy nacisnąć przycisk Enter, aby wykonać polecenie RS

69 W systemie Windows XP dostępne jest wbudowane narzędzie TELNET. exe. Naciśnięcie przycisku Enter zapewnia kod powrót karetki i nowy wiersz. Specyfikacje funkcji RS232 przez TELNET : 1. Telnet: TCP. 2. Port usługi Telnet: 23 (w celu uzyskania szczegółowych informacji należy skontaktować się z przedstawicielem serwisu). 3. Narzędzie usługi Telnet: Windows TELNET.exe (tryb konsoli). 4. Standardowe rozłączenie funkcji RS232-przez-Telnet: Zamknij. 5. Narzędzie usługi Telnet w systemie Windows jest dostępne bezpośrednio po nawiązaniu połączenia TELNET. `` Ograniczenie 1 dla sterowania za pomocą protokołu Telnet: mniej niż 50 bajtów na kolejne obciążenie sieci w przypadku aplikacji do sterowania za pomocą protokołu Telnet. `` Ograniczenie 2 dla sterowania za pomocą protokołu Telnet: mniej niż 26 bajtów na jedno pełne polecenie RS232 do sterowania za pomocą protokołu Telnet. `` Ograniczenie 3 dla sterowania za pomocą protokołu Telnet: minimalne opóźnienie kolejnego polecenia RS232 musi przekraczać 200 ms. 69

70 USTAWIENIA Signal (RGB) USTAWIENIA Signal (RGB) Automatyczny Faza Częstotliwość Pozycja poziom Pozycja pion Wyłącz Automatyczny Sygnał jest obsługiwana wyłącznie dla analogowego sygnału VGA (RGB). Jeśli Sygnał jest automatyczny, pozycje faza, częstotliwość są wyszarzone, a jeśli Sygnał nie jest automatyczny, pozycje faza, częstotliwość są wyświetlane dla użytkownika w celu ręcznego dostrojenia i zapisania w ustawieniach, po czym projektor zostanie wyłączony i włączony ponownie. Automatyczny USTAWIENIA Signal (RGB) Wyłącz Automatyczny wybór sygnału. Podczas używania tej funkcji pozycje fazy i częstotliwości są wyszarzane. Jeśli sygnał nie jest automatyczny, pozycje fazy i częstotliwości są widoczne, aby użytkownik mógł dostosować je ręcznie i zapisać w ustawieniach; po tym procesie projektor zostanie wyłączony i włączony ponownie. Faza Faza Synchronizuje taktowanie sygnału wyświetlania karty graficznej. Użyj tej funkcji do poprawienia niestabilnego lub migającego obrazu. ` ` Naciśnij w celu zmniejszenia wartości fazy. ` ` Naciśnij w celu zwiększenia wartości fazy. 70

71 Częstotliwość Częstotliwość Zmienia częstotliwość wyświetlania danych w celu dopasowania częstotliwości karty graficznej komputera. Użyj tej funkcji wyłącznie wtedy, gdy obraz miga w pionie. ` ` Naciśnij w celu zmniejszenia częstotliwości. ` ` Naciśnij w celu zwiększenia częstotliwości. Pozycja poziom (położenie w poziomie) Pozycja poziom ` ` Naciśnij w celu przesunięcia obrazu w lewo. ` ` Naciśnij w celu przesunięcia obrazu w prawo. Pozycja pion (położenie w pionie) Pozycja pion ` ` Naciśnij w celu przesunięcia obrazu w dół. ` ` Naciśnij w celu przesunięcia obrazu w górę. Wybierz, aby zakończyć wyświetlanie menu. 71

72 USTAWIENIA USTAWIENIA Signal (Video) Poziom bieli Poziom czerni Signal (Video) Poziom bieli Poziom bieli Regulacja ogólnego poziomu bieli obrazu projekcji poprzez zastosowanie wzmocnienia na obrazie wejściowym. ` ` Naciśnij w celu zmniejszenia poziomu bieli. ` ` Naciśnij w celu zwiększenia poziomu bieli. Poziom czerni Poziom czerni Regulacja ogólnego poziomu czerni obrazu projekcji poprzez zastosowanie przesunięcia na obrazie wejściowym. ` ` Naciśnij w celu zmniejszenia poziomu czerni. ` ` Naciśnij w celu zwiększenia poziomu czerni. Wybierz, aby zakończyć wyświetlanie menu. 72

73 USTAWIENIA USTAWIENIA Zaawansowane Zaawansowane Logo Przechwytywanie obrazu Ukryte napisy Logo Logo Aby pomyślnie przechwycić logo, należy sprawdzić, czy rozdzielczość obrazu ekranowego nie przekracza natywnej rozdzielczości projektora. (1280 x 800). Użyj tej funkcji do wyboru wymaganego ekranu startowego. Jeśli wykonane zostały zmiany, zostaną one wprowadzone przy następnym włączeniu zasilania projektora. `` Neutralny: Brak wyświetlania logo na ekranie startowym. `` Optoma: Na ekranie startowym wyświetlane jest logo Optoma. `` Użytkownika: Na ekranie startowym wyświetlane jest tło zdefiniowane przez użytkownika. Przechwytywanie obrazu Przechwytywanie obrazu Wył Wł Do you want to capture the image? Nie Tak Przechwytywanie obrazu Przetwarzanie 73

74 Wybierz opcję Wł i Tak, aby przechwycić zdjęcie obrazu wyświetlanego aktualnie na ekranie. Ukryte napisy Ukryte napisy Ukryte napisy to tekstowa wersja dźwięków programu lub inne informacje wyświetlane na ekranie. Jeśli wprowadzany sygnał zawiera ukryte napisy, można włączyć funkcję i oglądać kanały. Naciśnij lub w celu wybrania opcji CCI lub CC2. Wybierz opcję Wył, aby wyłączyć tę funkcję. Wybierz, aby zakończyć wyświetlanie menu. Wył 74

75 OPCJE OPCJE Źródło wejścia Blokada źródła Duża wysokość Ukryj informacje Blokuj klawisze Wzorzec testowy Wyzwalacz 12V Wył Wył Wył Wył Brak Wł VGA2 zależy od ustawień pozycji VGA2 Switch. Źródło wejścia Użyj tej opcji do włączenia/wyłączenia źródeł wejścia. Naciśnij, aby przejść do podmenu i wybrać wymagane źródła. Naciśnij Enter, aby dokończyć wybór. Projektor wyszuka jedynie włączone wejścia. Źródło wejścia Wideo Blokada źródła `` Wł: Projektor wyszuka wyłącznie bieżące połączenie wejścia. `` Wył: Po utracie bieżącego sygnału wejścia, projektor wyszuka inne sygnały. Blokada źródła Wył Wł Duża wysokość Po wybraniu Wł, zwiększone zostaną obroty wentylatora. Funkcja ta jest użyteczna w miejscach o dużej wysokości nad poziomem morza, gdzie jest rozrzedzone powietrze. Duża wysokość Wył Wł 75

76 Ukryj informacje `` Wł: Wybierz Wł, aby ukryć komunikat z informacjami. `` Wył: Wybierz Wył, aby pokazać komunikat Wyszukiwanie. Ukryj informacje Wył Wł Blokuj klawisze Po ustawieniu funkcji blokady bloku przycisków na Wł, nastąpi blokada bloku przycisków, jednak projektor można nadal obsługiwać przez pilota. Wybranie opcji Wył umożliwia odblokowanie bloku przycisków. Blokuj klawisze Wył Wł Wzorzec testowy Wyświetlanie wzorca testowego. Dostępne opcje to Siatka, Wzorzec bieli i Brak. Wzorzec testowy Brak Wyzwalacz 12V `` Wył: Wybierz Wył, aby wyłączyć wyzwalacz. `` Wł: Wybierz Wł, aby włączyć wyzwalacz. Wyzwalacz 12V Wł 76

77 OPCJE OPCJE Kolor tła VGA2 Switch Ustawienia lampy Zaawansowane Filter Settings Czarny Out Skasuj Kolor tła Użyj tej funkcji do wyświetlenia ekranu Czarny, Czerwony, Niebieski, Zielony lub Biały, przy braku sygnału. VGA2 Switch Kolor tła Biały Gdy dla funkcji VGA2 Switch ustawiona jest opcja In, port VGA2 pełni funkcję portu wejściowego. Gdy dla funkcji VGA2 Switch ustawiona jest opcja Out, port pełni funkcję portu wyjściowego dla portu VGA1. VGA2 Switch Out In 77

78 Skasuj `` Bieżące: Wybierz Tak, aby przywrócić parametry wyświetlania tego menu do domyślnych ustawień fabrycznych. `` Wszystkie: Wybierz Tak, aby przywrócić parametry wyświetlania wszystkich menu do domyślnych ustawień fabrycznych. Skasuj Nie Tak Skasuj Przetwarzanie Wybierz, aby zakończyć wyświetlanie menu. 78

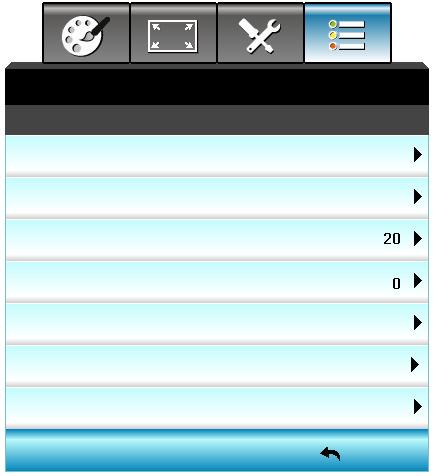

79 OPCJE Ustawienia lampy OPCJE Ustawienia lampy Licznik lampy Info. o lampie Tryb jasności Kasuj licznik lampy Wył Dynamic Gdy temperatura otoczenia przekroczy 40ºC, projektor zostanie automatycznie przełączony na tryb Eko. Moc lampy w trybie dynamicznym, można dynamicznie regulować w zakresie od 100% do 30%. Licznik lampy Wyświetla czas projekcji. Info. o lampie Funkcję tą należy wybrać w celu wyświetlania lub ukrycia komunikatu o potrzebie zmiany lampy. Komunikat ten pojawia się na 30 godzin przed sugerowanym czasem wymiany lampy. Info. o lampie Wył Tryb jasności `` Jasny: Wybierz Jasny, aby zwiększyć jasność. ` ` Eko. : Wybierz Eko., aby przyciemnić światło lampy projektora, co obniży zużycie energii i wydłuży żywotność lampy. ` ` Dynamic: Wybierz Dynamic w celu przyciemnienia lampy w oparciu o poziom jasności treści i dynamicznej regulacji zużycia energii, w zakresie 100% i 30%. Zostanie wydłużona żywotność lampy. `` Eco+: Po uaktywnieniu trybu Eco+, zostanie automatycznie wykryty poziom jasności treści w celu znacznego zmniejszenia zużycia energii przez lampę (do 70%), w czasie okresów nieaktywności. Wł Tryb jasności Eko. 79

80 Kasuj licznik lampy Zerowanie licznika czasu działania lampy po wymianie lampy. Kasuj licznik lampy Nie Tak Kasuj licznik lampy Nie Tak Wybierz, aby zakończyć wyświetlanie menu. Zachowanie lampy z różnymi trybami i funkcjami: Tryb jasności Jasny Eko. Dynamic Eco+ Wzorzec bieli 100% 80% 100% 80% Zakres przyciemniania Nie dotyczy Nie dotyczy 100%~30% 80%~30% Wzorzec czerni 100% 80% Wyciszenie AV Szybki restart 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 30% (tryb uśpienia) 80

81 OPCJE Zaawansowane OPCJE Zaawansowane Włącz przy zasilaniu Włącz przy sygnale Auto wyłączenie (min) Wyłącznik czasowy (min) Szybki restart Tryb zasilania (Czuwanie) Ustawienia pilota Wył Wył Wył Eko. Włącz przy zasilaniu Choose Wł, aby uaktywnić tryb Włącz przy zasilaniu. Projektor zostanie włączony automatycznie po dostarczeniu zasilania prądem zmiennym, bez naciskania przycisku na panelu sterowania projektora lub pilocie zdalnego sterowania. Włącz przy zasilaniu Wył Wł Funkcja Włącz przy sygnale nie jest dostępna, jeśli źródłem wejścia jest Wideo. Włącz przy sygnale Wybierz opcję Wł w celu uaktywnienia trybu włączania zasilania po wykryciu sygnału. Projektor zostanie włączony automatycznie po wykryciu sygnału, bez naciskania przycisku na panelu sterowania projektora lub pilocie zdalnego sterowania. Włącz przy sygnale Wył Wł 81

82 Po wyłączeniu zasilania projektora wartość timera uśpienia zostanie wyzerowana. Auto wyłączenie (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Auto wyłączenie (min) ` ` Naciśnij w celu skrócenia czasu timera. ` ` Naciśnij w celu wydłużenia czasu timera. Wyłącznik czasowy (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Wyłącznik czasowy rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Wyłącznik czasowy (min) ` ` Naciśnij w celu skrócenia czasu timera. ` ` Naciśnij w celu wydłużenia czasu timera. Szybki restart `` Wł: Jeśli projektor zostanie przypadkowo wyłączony, funkcja ta umożliwia ponowne natychmiastowe włączenie zasilania, po jej wybraniu w ciągu 100 sekund. `` Wył: Wentylator rozpocznie chłodzenie systemu natychmiast po 10 sekundach od wyłączenia projektora przez użytkownika. Szybki restart Wył Wł Tryb zasilania (Czuwanie) `` Eko.: Wybierz Eko. w celu dalszego zwiększenia oszczędzania energii < 0,5W. `` Aktywny: Wybierz Aktywny w celu powrotu do normalnego czuwania. Tryb zasilania (Czuwanie) Aktywny Eko. 82 Wybierz, aby zakończyć wyświetlanie menu.

83 OPCJE Ustawienia pilota OPCJE Ustawienia pilota Użytkownika1 Użytkownika2 Użytkownika3 Wzorzec testowy Użytkownika1 Domyślna wartość to HDMI 2. Użytkownika1 HDMI 2 Naciśnij, aby przejść do następnego menu, a następnie naciśnij lub w celu wybrania pozycji HDMI 2/ VGA2/Wzorzec testowy/lan/jasność/kontrast/sleep Timer/ Dopasowanie kolorów/temp. koloru/gamma/blokada źródła/ Projekcja/Ustawienia lampy/powiększ/zamrozić. Użytkownika2 Domyślna wartość to VGA2. Użytkownika2 Naciśnij, aby przejść do następnego menu, a następnie naciśnij lub w celu wybrania pozycji HDMI 2/VGA2/ Wzorzec testowy/lan/jasność/kontrast/sleep Timer/ Dopasowanie kolorów/temp. koloru/gamma/blokada źródła/ Projekcja/Ustawienia lampy/powiększ/zamrozić. Użytkownika3 Domyślna wartość to Wzorzec testowy. VGA2 Użytkownika3 Wzorzec testowy Naciśnij, aby przejść do następnego menu, a następnie naciśnij lub w celu wybrania pozycji HDMI 2/VGA2/ Wzorzec testowy/lan/jasność/kontrast/sleep Timer/ Dopasowanie kolorów/temp. koloru/gamma/blokada źródła/ Projekcja/Ustawienia lampy/powiększ/zamrozić. 83

84 OPCJE OPCJE Filter Settings Filter Settings Ilość godzin użycia filtra Filter Reminder Filter Reset 1000 hr Ilość godzin użycia filtra Wyświetla czas filtra. Ilość godzin użycia filtra / Filter Reminder / Filter Reset pojawia się wyłacznie, po ustawieniu Zainstalowany filtr na Tak. Filter Reminder Funkcję tą należy wybrać w celu wyświetlania lub ukrycia komunikatu o potrzebie zmiany filtra. (Fabryczne ustawienie domyślne: 1000 godzin) Filter Reminder 1000 hr ` ` Naciśnij w celu zmniejszenia przedziału czasowego. ` ` Naciśnij w celu zwiększenia przedziału czasowego. Filter Reset Wyzerowanie licznika filtra pyłu, po wymianie lub oczyszczeniu filtra pyłu. Filter Reset Nie Tak Wybierz, aby zakończyć wyświetlanie menu. 84

85 Dodatki Rozwiązywanie problemów Po wystąpieniu problemów z działaniem projektora należy sprawdzić następujące informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym. Problemy związane z obrazem Brak obrazu na ekranie. `` Sprawdź czy są prawidłowo i pewnie podłączone wszystkie kable i połączenia zasilania, zgodnie z opisem w części Instalacja. `` Upewnij się, że szpilki złącza nie są wygięte lub złamane. `` Sprawdź, czy lampa projektora została prawidłowo zainstalowana. Sprawdź część Wymiana lampy. `` Upewnij się, że projektor jest włączony. `` Upewnij się, że nie jest włączona funkcja Wyciszenie AV. Brak ostrości obrazu `` Upewnij się, że ekran projekcji znajduje się w wymaganej odległości od projektora. (sprawdź strony 19-22) Rozciągnięty obraz przy wyświetlaniu tytułu DVD w formacie 16:9 `` Podczas odtwarzania anamorficznego DVD lub DVD 16:9, projektor pokaże najlepszy obraz w formacie 16: 9, po stronie projektora. `` Podczas odtwarzania tytułu DVD w formacie LBX, należy zmienić format na LBX w menu OSD projektora. `` Podczas odtwarzania tytułu DVD w formacie 4:3, należy zmienić format na 4:3 w menu OSD projektora. `` Jeśli obraz jest nadal rozciągnięty, będzie potrzebna także regulacja współczynnika proporcji poprzez następujące czynności: `` Należy ustawić format wyświetlania odtwarzacza DVD na współczynnik proporcji 16:9 (szeroki). Obraz za mały lub za duży. `` Przysuń lub odsuń projektor od ekranu. `` Naciśnij Menu w panelu projektora, przejdź do EKRAN-- >Format. Wypróbuj inne ustawienia. 85

86 Dodatki Nachylone boki obrazu.: `` Jeśli to możliwe należy zmienić pozycję projektora, aby znajdował się na środku ekranu i poniżej ekranu. `` Do regulacji użyj EKRAN-->Trapez (pion) z OSD. Odwrócony obraz `` Wybierz USTAWIENIA-->Projekcja z OSD i wyreguluj kierunek projekcji. Zamazany, podwójny obraz `` Naciśnij przycisk 3D i przełącz na Wył, aby uniknąć efektu rozmazanego, podwójnego obrazu 2D. Dwa obrazy w fomacie side-by-side (obok siebie) `` Naciśnij przycisk 3D i przełącz na Tryb SBS, gdy sygnałem wejścia jest HDMI 1.3 2D (1080i side-by-side). Brak wyświetlania obrazu w 3D `` Sprawdź, czy nie jest rozładowana bateria okularów 3D. `` Sprawdź, czy są włączone okulary 3D. `` Gdy sygnałem wejścia jest HDMI 1.3 2D (1080i side-by-side half), naciśnij przycisk 3D i przełącz na Tryb SBS. 86

87 Dodatki Inne problemy Projektor przestaje reagować na wszystkie elementy sterowania `` Jeśli to możliwe, wyłącz projektor, a następnie odłącz przewód zasilający i przed ponownym podłączeniem zasilania zaczekaj, co najmniej 20 sekund. Przepaliła się lampa generując trzaskający dźwięk `` Po osiągnięciu przez lampę końca żywotności, może się ona przepalić generując wysoki, trzaskający dźwięk. W takim przypadku, projektor nie włączy się dopóki nie zostanie wymieniona lampa. Aby wymienić lampę należy wykonać procedury z części Wymiana lampy. Problemy związane z pilotem zdalnego sterowania Jeśli pilot zdalnego sterowania nie działa `` Sprawdź, czy kąt działania pilota zdalnego sterowania mieści się w zakresie ±15 w poziomie i w pionie w odniesienu do odbiorników podczerwieni w projektorze. `` Upewnij się, że pomiędzy pilotem zdalnego sterowania a projektorem nie ma żadnych przeszkód. Przesuń się na odległość 6 m (20 stóp) od projektora. `` Upewnij się, że prawidłowo włożone są baterie. `` Baterie po ich wyczerpaniu należy wymienić. 87

88 Dodatki Komunikat świateł LED Komunikat Stan oczekiwania (Wejście przewodu zasilającego) Dioda LED zasilania (Czerwone/ zielone/niebieskie) Czerwony Dioda LED temperatury (Czerwony) Dioda LED lampy (Czerwony) Włączenie zasilania (Rozgrzewanie) Migający niebieski Świecenie lampy Niebieski Stałe światło Brak światła Wyłączenie zasilania (Chłodzenie) Migający niebieski. Czerwone (wyłączony wentylator chłodzący) Quick Resume (100 sek.) Migający niebieski Błąd (Nadmierna temperatura) Migające czerwone Błąd (Awaria wentylatora) Błąd (Awaria lampy) Migające czerwone Migające czerwone Miganie 88

89 Dodatki Komunikaty ekranowe Wyłączenie zasilania: Wyłączyć? Naciśnij przycisk zasilania Ostrzeżenie o lampie: Ostrzeżenie o lampie Przekroczony czas żywotności lampy. Ostrzeżenie dotyczące temperatury: Uwaga! ZA WYSOKA TEMPERATURA! Proszę: 1.Upewnij się, że nie są blokowane wloty i wyloty powietrza. 2.Upewnij się, że temperatura otoczenia jest poniżej 45 stopni Celsjusza. Jeśli problem pozostaje pomimo spełnienia wymienionych czynności Proszę skontaktować się z serwisem Awaria wentylatora: Uwaga! WENTYLATOR ZABLOKOWANY! Projektor wyłączy się automatycznie. Proszę skontaktować się z serwisem Poza zakr. wyświetl: HDMI Poza zakresem 89

90 Dodatki Wymiana lampy Projektor automatycznie wykrywa stan żywotności lampy. Gdy żywotność lampy zbliża się do końca, wyświetlany jest komunikat ostrzegawczy. Ostrzeżenie o lampie Przekroczony czas żywotności lampy. Po wyświetleniu tego komunikatu należy się skontaktować z lokalnym dostawcą lub z punktem serwisowym w celu jak najszybszej wymiany lampy. Przed wymianą lampy należy się upewnić, że projektor chłodził się, przez co najmniej 30 minut. Ostrzeżenie: Przy montażu sufitowym należy zachować ostrożność podczas otwierania panela dostępu do lampy. Podczas wymiany żarówki przy montażu sufitowym, zaleca się zakładanie okularów ochronnych. Należy zachować ostrożność, aby zapobiec wypadnięciu z projektora luźnych elementów. Ostrzeżenie: Wnęka lampy jest gorąca! Przed wymianą lampy, zaczekaj na jej ochłodzenie! Ostrzeżenie: Aby zmniejszyć zagrożenie osobistych obrażeń, nie wolno upuścić modułu lampy lub dotykać do żarówki lampy. Żarówka może być uszkodzona i po upuszczeniu może spowodować obrażenia. 90

91 Dodatki 3 4 Nie można usuwać śruby pokrywy i lampy. Nie można włączyć projektora, jeśli pokrywa lampy nie zostanie założona z powrotem na projektor. Nie należy dotykać powierzchni lampy. Tłuszcz z rąk może spowodować pęknięcie lampy. Użyj suchej szmatki do oczyszczenia modułu lampy, po jej przypadkowym dotknięciu Procedura wymiany lampy: 1. Wyłącz zasilanie projektora, naciskając przycisk na pilocie lub panelu sterowania projektora. 2. Zaczekaj na ochłodzenie się projektora, przez co najmniej 30 minut. 3. Odłącz przewód zasilający. 4. Naciśnij przycisk zwalniający, aby odłączyć pokrywę lampy od urządzenia głównego Podważ pokrywę lampy paznokciem, a następnie zdejmij ją Odkręć dwie śruby na module lampy Unieś uchwyt lampy 4, a następnie powoli i ostrożnie wyjmij moduł lampy. 5 W celu założenia modułu lampy, wykonaj wymienione czynności w kolejności odwrotnej. 10. Włącz projektor i wyzeruj licznik lampy. Kasuj licznik lampy: (i) Naciśnij przycisk Menu (ii) Wybierz pozycję OPCJE (iii) Wybierz pozycję Ustawienia lampy (iv) Wybierz pozycję Kasuj licznik lampy (v) Wybierz pozycję Tak. 91

92 Dodatki Instalacja i czyszczenie filtra przeciwpyłowego Filtry przeciwpyłowe są wymagane/ dostarczane jedynie w wybranych regionach, gdzie występuje nadmierne zapylenie. Zalecamy czyszczenie filtra przeciwpyłowego co 500 godzin pracy; filtr należy czyścić częściej, jeśli projektor jest używany w miejscu o dużym zapyleniu. Po pojawieniu się na ekranie komunikatu ostrzegawczego należy wykonać poniższe czynności w celu wyczyszczenia filtra powietrza: The usage time of the dust filter is reched. Please clean the dust filters for better performance Procedura czyszczenia filtra powietrza: 1. Wyłącz zasilanie projektora, naciskając przycisk na pilocie lub panelu sterowania projektora. 2. Odłącz przewód zasilający. 3. Pociągnij za zaczep w celu wyjęcia modułu filtra przeciwpyłowego tak, jak to zostało pokazane na rysunku Wyjmij ostrożnie filtr powietrza. Następnie oczyść lub wymień filtr przeciwpyłowy. 2 W celu instalacji filtra przeciwpyłowego, należy wykonać poprzednie czynności w kolejności odwrotnej. 5. Włącz projektor i w przypadku wymiany filtra przeciwpyłowego wyzeruj licznik jego użytkowania. 92

93 Dodatki Tryby zgodności Zgodność HDMI Cyfrowy B0/Ustanowione taktowanie 720 x 70Hz 640 x 60Hz 640 x 67Hz 640 x 72Hz 640 x 75Hz 800 x 56Hz 800 x 60Hz 800 x 72Hz 800 x 75Hz 1024 x 60Hz 1024 x 70Hz 1024 x 75Hz 1280 x 75Hz B1/Tryb wideo 640 x 60Hz 720 x 60Hz 1280 x 60Hz 1920 x 60Hz 720(1440) x 60Hz 1920 x 60Hz 720 x 50Hz 1280 x 50Hz 1920 x 50Hz 720(1440) x 50Hz 1920 x 50Hz 1920 x 24Hz 1920 x 30Hz B0/Standardowe taktowanie XGA / WXGA 1440 x 60Hz 1024 x 120Hz 1280 x 60Hz 1280 x 60Hz 1680 x 60Hz 1280 x 60Hz 1280 x 120Hz 1600 x 60Hz 1080P 1280 x 60Hz 1280 x 60Hz Hz 1400 x 60Hz 1600 x 60Hz 1440 x 60Hz B1/Szczegółowe taktowanie: 720 x 60Hz 1280 x 60Hz 1366 x 60Hz 1920 x 50Hz 1920 x 60Hz B0/Szczegółowe taktowanie: Natywne taktowanie: XGA: 1024 x 60Hz WXGA: 1280 x 60Hz 1080P: 1920 x 60Hz 93

94 Dodatki Zgodność wideo True 3D Rozdzielczość wejścia Taktowanie wejścia 1280 x 50Hz Top-and-Bottom 1280 x 60Hz Top-and-Bottom 1280 x 50Hz Pakowanie ramek Wejście HDMI 1.4b 3D 1280 x 60Hz Pakowanie ramek 1920 x 50 Hz Side-by-Side (Połowiczne) 1920 x 60 Hz Side-by-Side (Połowiczne) 1920 x 24 Hz Top-and-Bottom 1920 x 24 Hz Pakowanie ramek 1920 x 50Hz 1920 x 60Hz 1280 x 50Hz Side-by-Side (Połowiczne) Gdy Format 3D to Tryb SBS 1280 x 60Hz HDMI x 50Hz 1920 x 60Hz 1280 x 50Hz Top-and-Bottom Gdy Format 3D to Góra i Dół 1280 x 60Hz 480i HQFS Gdy Format 3D to Sekwencyjne klatk. 94

95 Dodatki Komendy RS232 i lista funkcji protokołów Przydział pinów RS Ekran RS232 jest uziemiony Nr pinu Spec. (od strony projektora) 1 Nie dotyczy 2 RXD 3 TXD 4 Nie dotyczy 5 UZIEMIENIE 6 Nie dotyczy 7 Nie dotyczy 8 Nie dotyczy 9 Nie dotyczy 95

96 Dodatki Lista funkcji protokołu RS Po wszystkich komendach ASCII podawany jest symbol <CR>. 2. 0D to kod szesnastkowy dla kodu <CR> w ASCII. Szybkość przesylania bitów: 9600 Bity danych: 8 Parzystość: Brak Bity stopu: 1 Sterowanie przepływem: Brak UART16550 FIFO: Wyłącz Przywrócenie projektora (Udane): P Przywrócenie projektora (Nieudane): F FXX=01-99, ID projektora, XX=00 dla wszystkich projektorów SEND to projector 232 ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E a 0D Power ON with Password ~nnnn = ~00000 (a=7e ) ~99999 (a=7e ) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX12 1 7E D Direct Source Commands HDMI1 ~XX E D HDMI2 ~XX12 5 7E D VGA1 ~XX12 6 7E D VGA 2 ~XX12 8 7E D VGA1 Component ~XX E D Video ~XX20 1 7E D Display Mode Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User ~XX20 7 7E D Blackboard ~XX E D DICOM SIM. ~XX20 9 7E D 3D ~XX21 n 7E a 0D Brightness n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX22 n 7E a 0D Contrast n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX23 n 7E a 0D Sharpness n = 1 (a=31) ~ 15 (a=31 35) ~XX44 n 7E a 0D Tint n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX45 n 7E a 0D Color n = -50 (a=2d 35 30) ~ 50 (a=35 30) 96
