1 Katalog techniczny Systemy ogrzewania płaszczyznowego Wydanie 1/ TECHNIKA SANITARNA I GRZEWCZA

2 2

3 ... życie pełne energii Roth X-PERT S5 + Maxipro 1 mm 0 C RURA DO OGRZEWANIA PODŁOGOWEGO 5 warstw bezpieczeństwa bar 0 C elastyczność, wytrzymałość 3

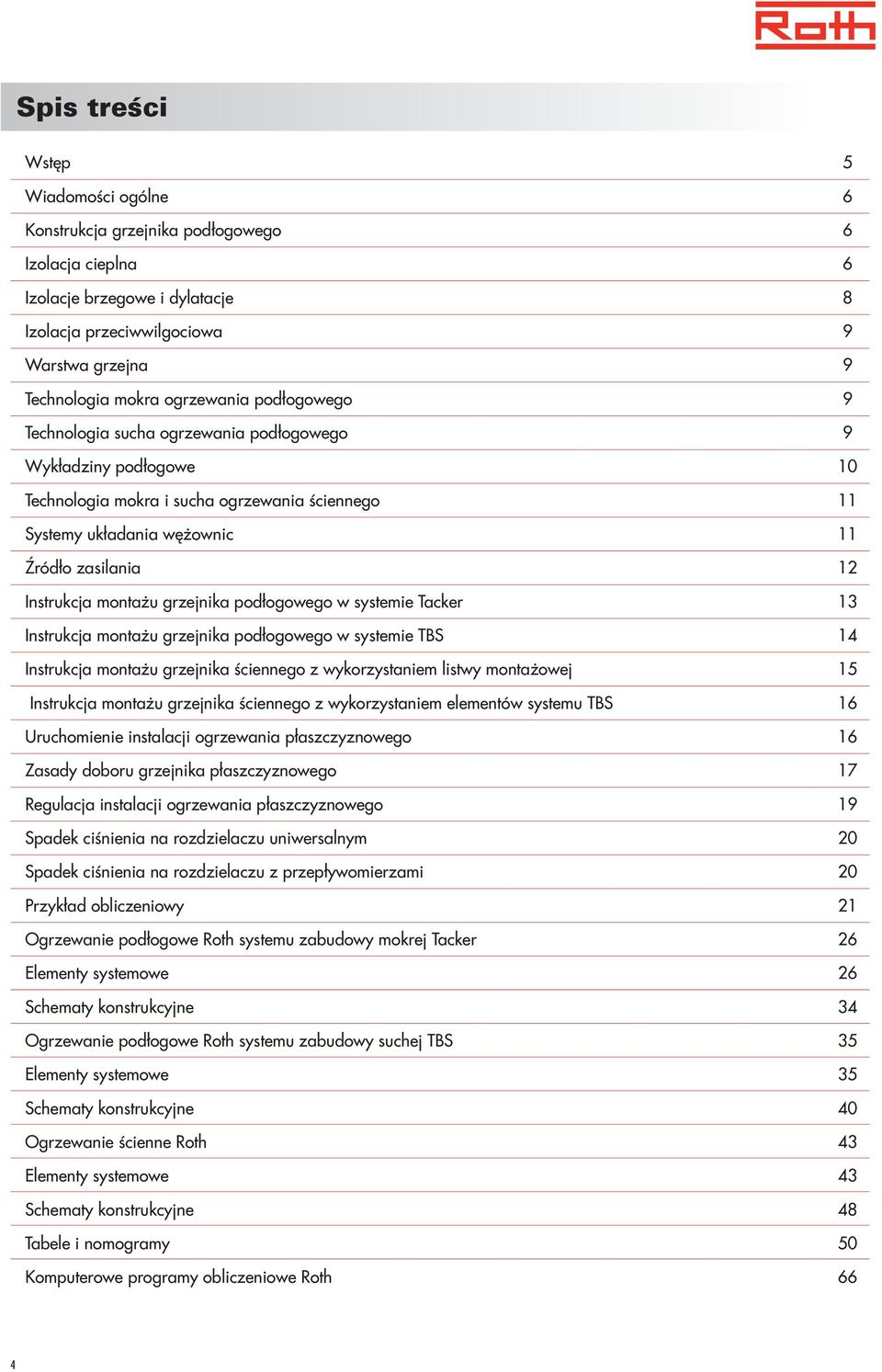

4 Spis treści Wstęp Wiadomości ogólne Konstrukcja grzejnika podłogowego Izolacja cieplna Izolacje brzegowe i dylatacje Izolacja przeciwwilgociowa Warstwa grzejna Technologia mokra ogrzewania podłogowego Technologia sucha ogrzewania podłogowego Wykładziny podłogowe Technologia mokra i sucha ogrzewania ściennego Systemy układania wężownic Źródło zasilania Instrukcja montażu grzejnika podłogowego w systemie Tacker Instrukcja montażu grzejnika podłogowego w systemie TBS Instrukcja montażu grzejnika ściennego z wykorzystaniem listwy montażowej Instrukcja montażu grzejnika ściennego z wykorzystaniem elementów systemu TBS Uruchomienie instalacji ogrzewania płaszczyznowego Zasady doboru grzejnika płaszczyznowego Regulacja instalacji ogrzewania płaszczyznowego Spadek ciśnienia na rozdzielaczu uniwersalnym Spadek ciśnienia na rozdzielaczu z przepływomierzami Przykład obliczeniowy Ogrzewanie podłogowe Roth systemu zabudowy mokrej Tacker Elementy systemowe Schematy konstrukcyjne Ogrzewanie podłogowe Roth systemu zabudowy suchej TBS Elementy systemowe Schematy konstrukcyjne Ogrzewanie ścienne Roth Elementy systemowe Schematy konstrukcyjne Tabele i nomogramy Komputerowe programy obliczeniowe Roth

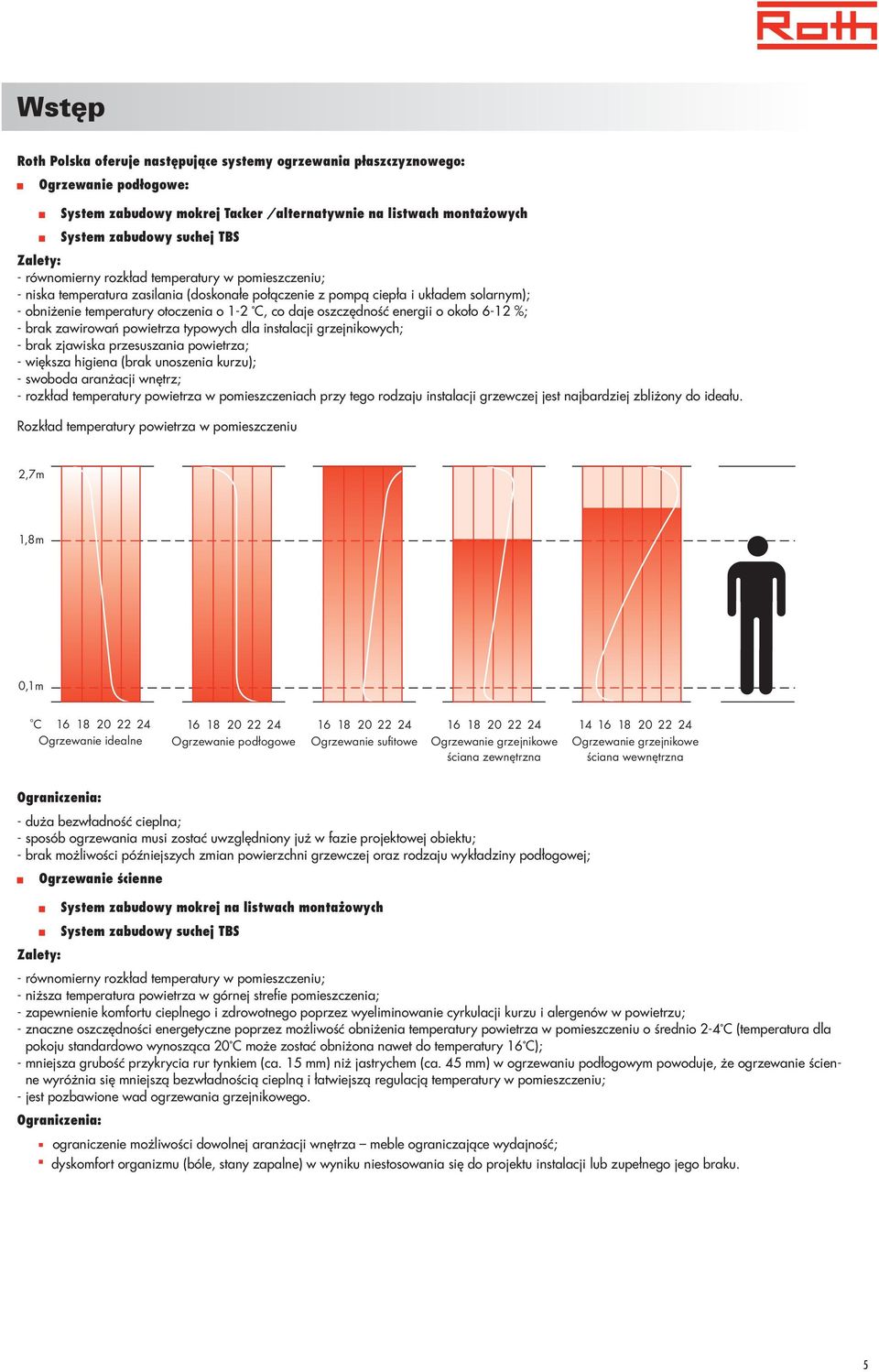

5 Wstęp Roth Polska oferuje następujące systemy ogrzewania płaszczyznowego: Ogrzewanie podłogowe: System zabudowy mokrej Tacker /alternatywnie na listwach montażowych System zabudowy suchej TBS Zalety: - równomierny rozkład temperatury ; - niska temperatura zasilania (doskonałe połączenie z pompą ciepła i układem solarnym); - obniżenie temperatury otoczenia o 1-2 C, co daje oszczędność energii o około - %; - brak zawirowań powietrza typowych dla instalacji grzejnikowych; - brak zjawiska przesuszania powietrza; - większa higiena (brak unoszenia kurzu); - swoboda aranżacji wnętrz; - rozkład temperatury powietrza w pomieszczeniach przy tego rodzaju instalacji grzewczej jest najbardziej zbliżony do ideału. Rozkład temperatury powietrza 2,m 1,m 0,1m o C Ogrzewanie idealne Ogrzewanie podłogowe Ogrzewanie sufitowe Ogrzewanie grzejnikowe ściana zewnętrzna Ogrzewanie grzejnikowe ściana wewnętrzna Ograniczenia: - duża bezwładność cieplna; - sposób ogrzewania musi zostać uwzględniony już w fazie projektowej obiektu; - brak możliwości późniejszych zmian powierzchni grzewczej oraz rodzaju wykładziny podłogowej; Ogrzewanie ścienne System zabudowy mokrej na listwach montażowych System zabudowy suchej TBS Zalety: - równomierny rozkład temperatury ; - niższa temperatura powietrza w górnej strefie pomieszczenia; - zapewnienie komfortu cieplnego i zdrowotnego poprzez wyeliminowanie cyrkulacji kurzu i alergenów w powietrzu; - znaczne oszczędności energetyczne poprzez możliwość obniżenia temperatury powietrza o średnio 2-4 C (temperatura dla pokoju standardowo wynosząca C może zostać obniżona nawet do temperatury 1 C); - mniejsza grubość przykrycia rur tynkiem (ca. mm) niż jastrychem (ca. 45 mm) w ogrzewaniu podłogowym powoduje, że ogrzewanie ścienne wyróżnia się mniejszą bezwładnością cieplną i łatwiejszą regulacją temperatury ; - jest pozbawione wad ogrzewania grzejnikowego. Ograniczenia: ograniczenie możliwości dowolnej aranżacji wnętrza meble ograniczające wydajność; dyskomfort organizmu (bóle, stany zapalne) w wyniku niestosowania się do projektu instalacji lub zupełnego jego braku. 5

6 Systemy ogrzewania płaszczyznowego Wiadomości ogólne Ogrzewanie płaszczyznowe może być stosowane w budynkach których wartości współczynników przenikania ciepła przegród budowlanych określone zgodnie z PN-EN ISO 94 : 0 spełniają wymagania stawiane w rozporządzeniu Ministra Infrastruktury z dnia.11.0 r. (Dz. U. Nr 1, poz. 39 : 0 r.). Zapotrzebowanie na ciepło dla najbardziej niekorzystnie położonych pomieszczeń nie powinno przekraczać 0 W/m 2. Obliczenie zapotrzebowania na ciepło należy przeprowadzić zgodnie z normą PN-EN 31:0 Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego wraz z załącznikami krajowymi tejże normy. Obliczając zapotrzebowanie na ciepło nie należy uwzględniać przy ogrzewaniu podłogowym składowej strat ciepła przez przenikanie części przegrody stanowiącej grzejnik. Konstrukcja grzejnika podłogowego Grzejnik płaszczyznowy składa się z następujących warstw : - izolacji cieplnej, - izolacji przeciwwilgociowej, - jastrychu, - wykładziny podłogowej. Typy rozwiązań konstrukcyjnych grzejników podłogowych określone są w PN-EN 4. Firma ROTH oferuje instalacje ogrzewania podłogowego systemu mokrego i suchego. Stanowią one zgodnie z powyższą normą odpowiednio grzejniki podłogowe typu A i B. Zasadniczą różnicą pomiędzy obu typami grzejników jest odmienny sposób zabudowy wę żownicy grzewczej. Ogólną ideę konstrukcji obu omawianych tu typów grzejników przedstawiono na rysunkach. W instalacjach ogrzewania podłogowego firmy ROTH budowanych w systemie mokrym stosuje się rury X-Pert S5+ w zakresie 1, 1 i mm oraz rurę X-Pert S5+ Maxipro o średnicy 1 mm układane na warstwie izolacji cieplnej z systemowych płyt styropianowych EPS 0. Rury grzejne mocuje się do warstwy izolacji termicznej za pomocą wbijanych w nią spinek U-kształtowych. Powstałe z tych rur wężownice zalewane są następnie warstwą jastrychu. Instalacje systemu suchego bazują natomiast na rurze zespolonej AluLaserplus 14 mm. Rura grzewcza montowana jest w warstwie izolacji termicznej z płyt systemowych TBS ze specjalnie przygotowanymi rowkami, dostosowanymi do meandrowych układów wężownic. W celu poprawy warunków przekazywania ciepła, rury wężownic grzewczych układane są w wykonanych z ocynkowanej blachy stalowej gr. 0, mm lamelach, dostosowanych kształtem do formy rowków płyt izolacyjnych TBS. W zależności od przyjętego rozstawu rur wężownicy przewiduje się zastosowanie dwóch różniących się szerokością typów lameli: - 0 mm dla rozstawu rur 0 mm, - 0 mm dla rozstawów rur 0 mm i 0 mm. Długość obu typów lameli wynosi 00 mm. W celu łatwego dostosowania ich długości do aktualnych potrzeb, każda z lameli posiada rozmieszczone w odstępach co 0 mm nacię cia na ich bocznych płaskich powierzchniach, a w zagłębieniach będących łożem dla rur sto sowne wycięcia. Zabudowane w ten sposób wężownice przykrywane są warstwą folii PE gr 0,2 mm, pełniącej funkcję izolacji przeciwwilgociowej, a następnie układa się na nich płyty jastrychowe. Zaletą systemu suchego instalacji ogrzewania podłogowego jest szybki montaż kompletnej podłogi, nieznaczny ciężar i mniejsza wysokość warstwy grzewczej. Czas wiązania jastrychu anhydrytowego stosowanego do zalewania wężownic grzejników podłogowych systemu mokrego wynosi minimum dni, jastrychu cementowego co najmniej 21 dni, natomiast po posadzce ogrzewania podłogowego wykonanego w systemie suchym można poruszać się praktycznie natychmiast po zakończeniu prac. Całkowita grubość warstw grzejnika podłogowego (bez warstwy wykończenia podłogi) w zależności od warunków temperaturowych miejsca jego usytuowania wynosi : - w systemie mokrym od 5 mm dla grzejników na stropie pomiędzy pomieszczeniami o tym samym przeznaczeniu do min. 0 mm dla grzejników nad przejazdami, - w systemie suchym od 5 mm dla grzejników na stropie pomiędzy pomieszczeniami o tym samym przeznaczeniu do min. mm dla grzejników nad przejazdami. Izolacja cieplna Wymagania izolacyjności cieplnej przegród i podłóg na gruncie oraz inne wymagania związane z oszczędnością energii określone są w załączniku do rozporządzenia Ministra Infrastruktury z dnia listopada 0 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 1, poz. 3 : 0 r.). Należy tutaj zauważyć, że w przypad ku instalacji ogrzewania podłogowego do obliczania współczynnika przenikania ciepła U, jak i ustalaniu war tości oporu przewodzenia ciepła R λ nie uwzględnia się wszystkich warstw przegrody (stropu, podłogi), lecz tylko warstwy znajdujące się poniżej poziomu rur wężownicy grzejnika podłogowego. Jeżeli grzejnik pod łogowy usytuowany jest na stropie można w obliczeniach współczynnika U uwzględnić opór przejmowania ciepła o wartości 0,1 (m 2 x K)/W. Drugim bezpośrednio związanym z instalacjami ogrzewania podłogowego przepisem jest norma PN-EN 4 część 4. Wynikają stąd wymagania stawiane izolacyj ności warstwy izolacji cieplnej stosowane w przypadku ogrzewania podłogowego. Norma ta jednak uwzględnia temperatury zewnętrzne w przedziale od -5 do - C dlatego dla polskich warunków, gdzie zewnętrzna temperatura projektowa wynosi od -1 do -24 C konieczna jest ekstrapolacja wymagań normy.

7 Wymagane minimalne opory cieplne warstw izolacji termicznej R λ [m 2 K/W] Lp. Lokalizacja stropu Przypadki usytuowania grzejnika podłogowego Norma PN-EN4 Zalecane dla warunków polskich 1 Nad pomieszczeniami ogrzewanymi 0,5 0,5 2 Nad pomieszczeniami ogrzewanymi do niższej 1, 1, 3 Nad pomieszczeniami nieogrzewanymi 1, 2,00 4 Na gruncie 1, 2,00 5 Nad przejazdami: powietrze zewnętrzne 0 C> θ e -5 C powietrze zewnętrzne -5 C> θ e - C powietrze zewnętrzne θ e = -1 C powietrze zewnętrzne θ e = -1 C powietrze zewnętrzne θ e = - C powietrze zewnętrzne θ e = -22 C powietrze zewnętrzne θ e = -24 C 2,00 1, 2,00 2,05 2, 2, 2, 2,45 pokój + C 2 pokój + C 1 pokój + C 5 +1 C pokój + C 3 +1 C 4 piwnica (pom. nieogrzewane) W tabeli poniżej zamieszczono bazujące na znajdujących się w ofercie firmy ROTH materia łach, warianty izolacji termicznej w zależności od usytuowania grzejnika podłogowego. Warianty warstw izolacji termicznej technologia mokra Przypadek Min. opór izolacji Rλ, min [m 2 K/W] Płyta ROTH EPS0 grubość [mm] Dodatkowa izolacja λ=0,040 grubość [mm] Razem grubość [mm] 1 0,5-2 1, 3 2,00 4 2,00 5 1, 2,00 2,05 2, 2, 2, 2,

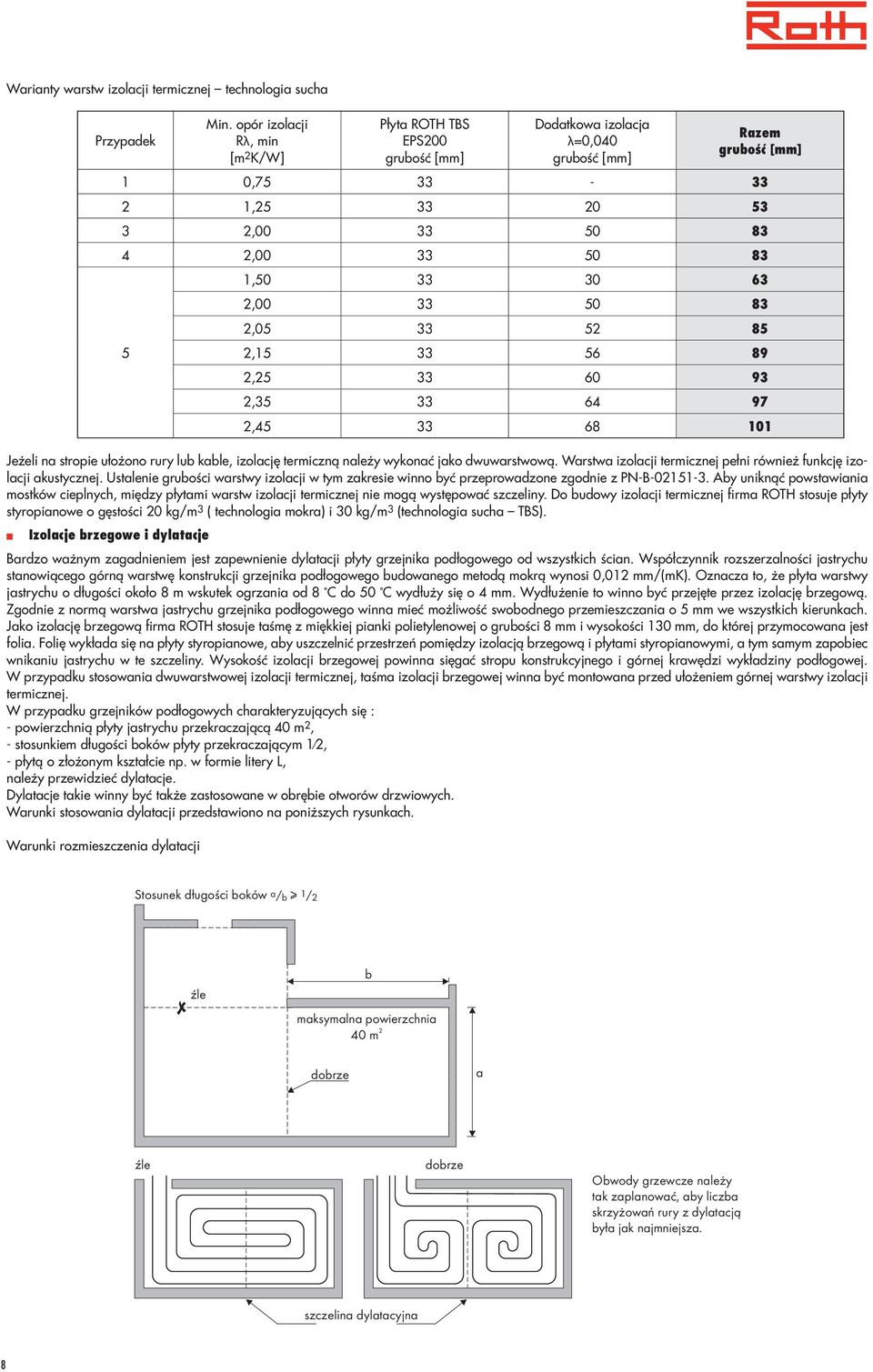

8 Warianty warstw izolacji termicznej technologia sucha Przypadek Jeżeli na stropie ułożono rury lub kable, izolację termiczną należy wykonać jako dwu warstwową. Warstwa izolacji termicznej pełni również funkcję izolacji akustycznej. Ustalenie grubości warstwy izolacji w tym zakresie winno być przeprowadzone zgodnie z PN-B Aby uniknąć powstawiania mostków ch, między płytami warstw izolacji termicznej nie mogą występować szczeliny. Do budowy izolacji termicznej fir ma ROTH stosuje płyty styropianowe o gęstości kg/m 3 ( technologia mokra) i kg/m 3 (technologia sucha TBS). Izolacje brzegowe i dylatacje Bardzo ważnym zagadnieniem jest zapewnienie dylatacji płyty grzejnika podłogowego od wszystkich ścian. Współczynnik rozszerzalności jastrychu stanowiącego górną warstwę konstrukcji grzejnika podłogowego budowanego metodą mokrą wynosi 0,0 mm/(mk). Oznacza to, że płyta warstwy jastrychu o długości około m wskutek ogrzania od C do C wydłuży się o 4 mm. Wydłużenie to winno być przejęte przez izolację brzegową. Zgodnie z normą warstwa jastrychu grzejnika podłogowego winna mieć możliwość swo bodnego przemieszczania o 5 mm we wszystkich kierunkach. Jako izolację brzegową firma ROTH stosuje taśmę z miękkiej pianki polietylenowej o grubości mm i wysokości 1 mm, do której przymocowana jest folia. Folię wykłada się na płyty styropianowe, aby uszczelnić przestrzeń pomiędzy izolacją brzegową i płytami styropianowymi, a tym samym zapobiec wnikaniu jastrychu w te szczeliny. Wysokość izolacji brzegowej powinna sięgać stropu kon strukcyjnego i górnej krawędzi wykładziny podłogowej. W przypadku stosowania dwuwar stwowej izolacji termicznej, taśma izolacji brzegowej winna być montowana przed ułożeniem górnej warstwy izolacji termicznej. W przypadku grzejników podłogowych charakteryzujących się : - powierzchnią płyty jastrychu przekraczającą 40 m 2, - stosunkiem długości boków płyty przekraczającym 1 2, - płytą o złożonym kształcie np. w formie litery L, należy przewidzieć dylatacje. Dylatacje takie winny być także zastosowane w obrębie otworów drzwiowych. Warunki stosowania dylatacji przedstawiono na poniższych rysunkach. Warunki rozmieszczenia dylatacji Min. opór izolacji Rλ, min [m 2 K/W] Płyta ROTH TBS EPS0 grubość [mm] Dodatkowa izolacja λ=0,040 grubość [mm] Razem grubość [mm] 1 0, , , , , , , , , , , Stosunek długości boków a/ b > 1/ 2 źle b maksymalna powierzchnia 40 m 2 dobrze a źle dobrze Obwody grzewcze należy tak zaplanować, aby liczba skrzyżowań rury z dylatacją była jak najmniejsza. szczelina dylatacyjna

9 Do wykonania dylatacji firma ROTH stosuje taśmę podobną do izolacji brzegowej w postaci profili dylatacyjnych o grubości mm, wysokości 0 mm i długości 100 mm. Omawiany profil montuje się do górnej warstwy izolacji termicznej. Przy przejściach przez dylatacje rur grzewczych, winny być one prowadzone w tulejach ochronnych o długości wynoszącej po 0,3 m z każdej strony profilu dylatacyjnego. Brak dylatacji może doprowadzić do zniszczenia zarówno jastrychu jak i rur grzewczych. W przypadkach zastosowania na powierzchniach grzejników podłogowych jako wykończe nia podłogi płytek ceramicznych lub z kamienia naturalnego, ich ułożenie należy skorelować z rozmieszczeniem profili dylatacyjnych w taki sposób, aby fugi pomiędzy płytkami znalazły się bezpośrednio nad profilem dylatacyjnym. Do wypełnienia fug w tych miejscach stosować wyłącznie odporne na podwyższone temperatury (do 0 C) materiały trwale plastyczne. Izolacja przeciwwilgociowa Wykonuje się ją z folii polietylenowej w celu niedopuszczenia do zawilgocenia izolacji ciepl nej. W przypadku stosowania do wykonania izolacji cieplnej systemowych płyt firmy ROTH wraz z izolacyjną taśmą brzegową, dodatkowa izolacja przeciwwilgociowa jest zbędna. W przypadku układania grzejników podłogowych na gruncie lub podkładzie narażonym na zawilgocenie, izolację przeciwwilgociową należy zastosować pod warstwą izolacji cieplnej. Jako tę izolację stosować folię polietylenową o grubości 0,2 mm łączoną na zakładkę, przy ścianach wywiniętą do wysokości górnej płaszczyzny jastrychu. W przypadkach wykonania izolacji przeciwwilgociowej na bazie folii PCV lub materiałów bitumicznych należy ją bezwzględnie oddzielić od warstwy izolacji termicznej z płyt styropianowych za pomocą folii PE. Brak takiego oddzielenia może doprowadzić do zniszczenia izolacji termicznej. Warstwa grzejna Zgodnie z normą PN-EN :04 Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach, charakterystyczne wartości obciążeń podłogi w budynkach są następujące : - pomieszczenia mieszkalne - od 1,5 do 2,0 kn/m 2, - pomieszczenia biurowe, restauracje, sale lekcyjne od 2,0 do 3,0 kn/m 2, - kina, teatry, kościoły od 3,0 do 4,0 kn/m 2, - muzea, sale wystaw od 3,0 do 5,0 kn/m 2, - sale tańców, sale gimnastyczne, sceny od 4,5 do 5,0 kn/m 2, - powierzchnie handlowe od 4,0 do 5,0 kn/m 2. Warstwa grzejna instalacji ogrzewania podłogowego podlega tym samym wymaganiom wytrzymałościowym. W innego rodzaju obiektach mogą występować znacznie większe obciążenia użytkowe podłogi. W zależności od obciążenia użytkowego i konstrukcji podłogi wymiaruje się jastrych o czym stanowi nowa wersja normy DIN Norma rozróżnia obciążenie skupione i powierzchniowe, przy czym obciążenie skupione ma prymat przy wymiarowaniu jastrychu. Firma ROTH oferuje elementy systemów umożliwiające wykonanie grzejnika podłogowego w dwóch technologiach: - technologii mokrej gdzie warstwę wierzchnią stanowi jastrych mokry mieszanka przygotowywana na budowie, którą zalewane są rury grzejne, - technologii suchej gdzie rury przykrywane są prefabrykowanymi płytami jastrychowymi (płytami włóknowo gipsowymi). Technologia mokra ogrzewania podłogowego W grzejnikach podłogowych budowanych metodą mokrą, rury grzejne po ukształtowaniu w wężownice, zamocowaniu do podłoża i pomyślnych próbach hydraulicznych zalewa się warstwą jastrychu. Każda podłoga grzewcza wykonana jest jako pływająca ze względu na oddzielenie warstwy jastrychu od podłoża nośnego za pomocą izolacji cieplnej. Grubość warstwy jastrychu uzależniona jest od wielkości przenoszonych obciążeń. Zgodnie z normą DIN 1-2 dotyczącą jastrychów w instalacjach ogrzewania podłogowego w budynkach mieszkalnych o obciążeniu podłogi do 2,0 kn/m 2, w przypadkach systemów gdzie rury grzejne ułożone są bezpośrednio na warstwie izolacji termicznej grubość warstwy jastrychu nad rurami powinna wynosić min. 45 mm. Do wykonania warstwy grzewczej dla warunków mieszkalno-użytkowych zaleca się stosowanie jastrychu cementowego CT-C- -F4, który zgodnie z DIN 1 powinien charakteryzować się wytrzymałością na ściskanie N/mm 2 oraz wytrzymałością na zginanie 4 N/mm 2. Współczynnik przewodzenia ciepła takiego jastrychu mieści się w granicach λ = 1,0 W/(m x K). W celu minimalizacji jam kurczliwych w warstwie grzewczej, zredukowania ilości wody zaro bowej w mieszance betonowej przy zachowaniu jej właściwej płynności (zapewniającej oto czenie rur grzejnych), jak i zwiększenia wytrzymałości płyty grzewczej, jastrych można uszla chetnić poprzez dodanie do niego plastyfikatora. Współczynnik przewodzenia ciepła tak przygotowanego jastrychu wynosi λ = 1,2 W/(m x K). Do zalewania rur grzejnych instalacji ogrzewania podłogowego stosuje się także jastrych anhydrytowy. Charakteryzuje się on bardzo dobrą przewodnością cieplną wynoszącą λ = 1,5 W/(m x K). Nie może być jednak stosowany w środowisku wilgotnym (łazienki, pły walnie). Coraz częściej, mimo wysokiej ceny, stosuje się jastrychy w postaci samopoziomują cych mieszanek na bazie anhydrytu lub cementu. Przy ich wykorzystywaniu należy kierować się zaleceniami producentów tych mieszanek. Jastrychy cementowe stosowane w instalacjach ogrzewania podłogowego nie wymagają zasadniczo zbrojenia. Jednak w przypadkach, gdy jako wykładzinę podłogową przewiduje się wykładziny kamienne bądź ceramiczne a obciążenia użytkowe są większe, wskazanym jest zastosowanie przejmującego naprężenia rozciągające zbrojenia, wykonanego z siatki stalowej o wielkości oczek x cm, z drutu o średnicy 3 mm. Zbrojenie to układa się nad rurami w górnej części warstwy jastrychu. Zbrojenie to należy przerwać w obszarze dylatacji warstw grzejnych. Technologia sucha ogrzewania podłogowego W technologii suchej rury są układane w warstwie izolacji cieplnej w płytach ze specjalnie ukształtowanymi rowkami. O ile w technologii mokrej naprężenia wywołane przez wydłużanie rur są przenoszone przez beton, o tyle w technologii suchej rury maja możliwość przesuwania się w rowkach płyty. W technologii tej zamiast zalewania jastrychem nad warstwą izolacji w której są ułożone rury układa się gipsowe-włóknowe płyty jastrychowe grubości mm. Składają się one z dwóch połączonych płyt o grubości,5 mm każda. Płyty osadzone są jedna na drugiej i przesunięte w stosunku do siebie o mm, co powoduje powstanie zakładki. Te pokrywane są klejem, a w celu osiągnięcia odpowiedniego nacisku na zakładce elementy łączy się dodatkowo wkrętami. Łączenia wygładza się masą do spoin. Rury w tym systemie układane są w specjalnych lamelach grzewczych, które mają na celu utrzymanie rury w sztywnej konstrukcji oraz ułatwienie rozprowadzania ciepła. 9

10 Wykładziny podłogowe Do układania wykładzin podłogowych muszą być używane materiały, które wytrzymują wymagane temperatury pracy systemu i są dokładnie przyklejone do podłoża. Jeśli utworzą się puste przestrzenie, przepływ ciepła będzie niekontrolowany. Stosowane kleje muszą zachować swoje właściwości w podwyższonej temperaturze. Istnieją wykładziny specjalnie przeznaczone do stosowania przy ogrzewaniu podłogowym opatrzone znakiem do ogrzewania podłogowego Płytki ceramiczne Mają niewielki opór przewodzenia ciepła dlatego są chętnie stosowane. Należy pamiętać, że w poszczególnych warstwach grzejnika panują różne temperatury, na powierzchni około 29 C w podłożu na poziomie dolnym 40 C. W związku z tym powstają różne wydłużenia co prowadzi do naprężeń. Beton rozszerza się dwa razy więcej niż ceramika. Oprócz tego temperatury posadzki ceramicznej w obszarze przykrycia dywanem mogą być znacznie podwyższone, różnice mogą wynosić - C. Dlatego należy stosować klej o dużej elastyczności, który przejmuje naprężenia ścinające pomiędzy podłożem a posadzką. Nie stosowanie się do wytycznych układania posadzki ceramicznej przy ogrzewaniu podłogowym może prowadzić do pęknięć zewnętrznej warstwy podłogi. Wykładzina dywanowa Często spotykany pogląd, że posadzki ceramiczne lepiej nadają się do podłóg ogrzewanych jest tylko częściowo słuszny. Trzeba zaznaczyć, że wykładziny dywanowe nie są żadnymi szczególnymi materiałami izolacyjnymi. Porównując podłogę z wykończeniem ceramicznym do podłogi o wykończeniu dywanem otrzymujemy dwukrotne obniżenie przewodności cieplnej przez wszystkie warstwy podłogi. Zwiększony opór przenikania ciepła musi być kompensowany przez podwyższenie temperatury czynnika. Ta wada jest również zaletą, ponieważ otrzymujemy bardziej równomierny rozkład temperatury na powierzchni podłogi niż przy posadzce ceramicznej. Wynika to z konstrukcji ogrzewanej podłogi, gdzie nad rurą grzewczą temperatura posadzki ma wartość maksymalną, a miedzy rurami minimalną. Jeżeli opór jest większy, różnice między temperaturą minimalną i maksymalną są małe w praktyce znikome. Do przyklejania wykładziny do podłoża mogą być stosowane tylko takie kleje, które mają znak producenta dopuszczone w ogrzewaniu podłogowym. Układanie: Z zasady wykładziny są przyklejane do podłoża. Klej powinien być rozprowadzony równomiernie. Wykładziny podgumowane są niedopuszczalne w ogrzewaniu podłogowym. Czyszczenie i pielęgnacja: Należy przede wszystkim przestrzegać wskazówek producenta. Przed każdym gruntownym czyszczeniem instalację ogrzewania podłogowego należy wyłączyć. Dopiero po całkowitym wyschnięciu wykładziny można ją ponownie włączyć, aby uniknąć tworzenia się plam i pasów. Parkiet Wszystkie rodzaje parkietu mogą być stosowane w połączeniu z wodnym ogrzewaniem podłogowym. Jednakże muszą być spełnione określone warunki dla projektowania i wykonania systemu. W żadnym wypadku nie może być przekroczona znormalizowana wartość wilgotności parkietu. Parkiet o wilgotności -11% jest niedostatecznie suchy do układania na ogrzanej podłodze. Podczas okresu w parkiecie mogą powstać małe szczeliny, które są przeważnie równomiernie rozłożone i muszą być tolerowane, są one nie do uniknięcia. Wynika to z właściwości higroskopijnych drewna. podłogi gdzie okładziną jest parkiet nie powinna przekraczać 29 C- należy unikać wydzielania stref brzegowych o podwyższonej temperaturze powierzchni podłogi. Układanie: Podłoże betonowe powinno być bez pęknięć, równe, odporne na ścieranie. Przy układaniu parkietu podłoże w żadnym wypadku nie może przekroczyć wartości 2%. Parkiet powinien być przyklejony. Należy przy ścianach i innych przegrodach budowlanych uwzględnić wymagane 5mm dylatacji. Do przyklejania parkietu należy stosować tylko kleje, które są dopuszczone przez producenta dla ogrzewania podłogowego. Przedział czasu pomiędzy ułożeniem parkietu a uruchomieniem instalacji ogrzewania podłogowego zależny jest od rodzaju parkietu i sposobu ułożenia. Ważne jest, żeby temperatura podczas podgrzewania nie wzrastała w ciągu doby więcej niż 5 C. Tworzywa sztuczne Okładziny tworzywowe takie jak panele, laminaty, wykładziny PVC mogą być również stosowane przy ogrzewaniu podłogowym jednak należy się upewnić czy producent dopuszcza ich zastosowanie. Należy zwrócić szczególną uwagę aby zastosowane materiały nie emitowały substancji toksycznych na podwyższonej temperaturze podłogi. Panele podłogowe ze względu na to iż nie są na stałe połączone z podłożem mają większą bezwładność cieplną co nie znaczy, że nie mogą być stosowane na ogrzewanie podłogowe. Należy jednak wówczas zastosować specjalny podkład do ogrzewania podłogowego, który charakteryzuje się podwyższoną gęstością co gwarantuje wysoki współczynnik przewodzenia ciepła. Dla poszczególnych typów wykładzin przyjmuje się do obliczeń następujące wartości opo ru cieplnego : - ceramika, kamień Rw = 0,02 (m 2 x K)/W, - wykładziny podłogowe z tworzyw sztucznych Rw = 0,05 (m 2 x K)/W, - parkiet o gr. całk. do mm, wykł. dywanowa o gr. całk. do mm Rw = 0, (m 2 x K)/W, - gruba wykładzina dywanowa o grubości cał. do mm, panel podłogowy+podkład, parkiet o gr. całkowitej do mm Rw = 0, (m 2 x K)/W. Opór wierzchniej warstwy grzejników podłogowych nie powinien przekraczać 0, (m 2 x K)/ W. Wykładziny podłogowe cechujące się dużym oporem m przyczyniają się bowiem do zwiększonego oddawania ciepła w głąb grzejnika i wymagają wyższej temperatury pracy in stalacji. Ze względu na istotne znaczenie wykładziny na wydajność ogrzewania podłogowego, rodzaj wykładziny winien być znany już w fazie projektowania instalacji. Nie zawsze jednak na tym etapie jest już on ustalony. Wówczas zgodnie z wytycznymi PN-EN 4 dla pomieszczeń stałego pobytu ludzi zakłada się opór wykładziny na poziomie Rw = 0, (m 2 x K)/W.

11 ( o Technologia mokra i sucha ogrzewania ściennego Grzejniki ścienne mogą być łączone z ogrzewaniem podłogowym i zasilane z jednego rozdzielacza. Ogrzewanie ścienne może być zastosowane w większości budynków mieszkalnych, obiektów biurowych i handlowych, co dokładnie precyzuje norma PN-EN 4. Ze względu na brak norm dotyczących ogrzewania ściennego, do projektowania, budowy oraz izolacji termicznej grzejników ściennych wykorzystywana jest norma PN-EN 4 dotycząca ogrzewania podłogowego. Izolacja termiczna w konstrukcji grzejnika ściennego powinna być zastosowana w przypadku ścian zewnętrznych które nie spełniają norm izolacyjności termicznej. W przypadku dwuwarstwowych ścian budynków mieszkalnych współczynnik przewodzenia ciepła nie może być większy od U > 0,3 W/m 2 K. Nie jest wymagane izolowanie termiczne ścian zewnętrznych spełniających wymagania termiczne oraz wewnętrznych ścian działowych jednak ze względu na uniknięcie niepożądanego ogrzewania całej masy ściany, co znacząco wpływa na większą bezwładność regulacji temperatury, jest zalecane. W przypadku ściany zewnętrznej, kiedy izolacja termiczna przewidziana jest po jej wewnętrznej stronie należy zachować ostrożność. Trzeba sprawdzić, czy wewnątrz konstrukcji ściany nie występuje temperatura punktu rosy, by nie doszło do zawilgocenia muru. Ryzyko to daje się jednak zminimalizować przy odpowiedniej kontroli i właściwym wykonaniu ściany. Elewacja budynku powinna być wykonana przed instalacją ogrzewania ściennego. Przed zamontowaniem ogrzewania ściennego, należy zwrócić uwagę na następujące punkty: - Należy określić zapotrzebowanie na ciepło pomieszczeń zgodnie z PN- EN 31. Należy pamiętać, że stratę ciepła pomieszczenia należy pomniejszyć o składową straty ciepła przez przegrodę ogrzewaną. - Ogrzewanie ścienne nie powinno być zasłonięte wysokimi meblami lub zasłonami. Niskie meble (np. komody) powinny być odsunięte od ściany min. 5 cm. - Maksymalna temperatura powierzchni ściany grzewczej nie może przekraczać pod żadnym pozorem 40 C. - Maksymalna temperatura powierzchni ściany nie powinna przekraczać 33 C jeśli chodzi o odczuwanie komfortu cieplnego. - Odpowietrzenie instalacji w przypadku grzejnika ściennego jest realizowane poprzez rozdzielacz. Alternatywnie można zastosować odpowietrznik w najwyższym punkcie pętli ściennej. - Instalacja systemów ściennych ogrzewania może być stosowana na ścianach murowanych, z prefabrykatów betonowych oraz ścianach z płyt gipsowo- -kartonowych mocowanych na stelażu. - Prace elektryczne i hydrauliczne muszą być zakończone przed instalacją ściany grzewczej. - Ściany muszą być suche i proste. - Okna i drzwi powinny być już zamontowane przed zainstalowaniem grzejnika ściennego, ewentualnie należy otwory okienne należy przykryć folią. - Podczas instalacji ogrzewania ściennego oraz nakładania tynku temperatura powietrza nie może być niższa niż + 5 C. Systemy układania wężownic Ze względu na sposób prowadzenia przewodów grzewczych w grzejnikach instalacji ogrzewania podłogowego rozróżnia się dwa podstawowe typy układów wężownic : - układ meandrowy, - układ ślimakowy. Przy meandrowym układzie rur grzejnych czynnik grzewczy o temperaturze zasilania obie gu, wprowadzany jest od strony ściany zewnętrznej pomieszczenia, a następnie ulega schło dzeniu przy przepływie przez kolejne ułożone w formie charakterystycznych meandrów (za koli) partie wężownicy. W efekcie obszar początkowy wężownicy o najwyższej temperatu rze czynnika, cechuje się największą gęstością przekazywanego do pomiesz czenia strumienia ciepła, jak i najwyższymi temperaturami powierzchni ogrzewanej podło gi. Pozwala to na uzyskiwanie zintensyfikowanego oddawania ciepła w strefie największych strat ciepła jaką są obszary przyokienne pomieszczeń. Postępujące wraz z kierunkiem prze pływu, schłodzenie czynnika w kolejnych partiach grzejnika podłogowego z wę żownicą meandrową, prowadzi do zmniejszania gęstości strumienia cieplnego, przyczynia jąc się do liniowego obniżania temperatury powierzchni ogrzewanej podłogi. Układ meandrowy 2 2 Rozkład temperatury Temperatur a po wierzchn i p odłogi C )

12 ( o Przy układzie ślimakowym przewody zasilające i powrotne wężownicy ułożone są naprzemiennie obok siebie. Pozwala to na uzyskiwanie wyrównanej, praktycznie stałej temperatury na całej powierzchni ogrzewanej podłogi. Układ ślimakowy 2 2 Rozkład temperatury Temperatur a po wierzchn i p odłogi C ) Wybór układu wężownicy nie wpływa na ogólną wydajność grzewczą grzejnika podłogo wego, ma natomiast - co przedstawiono na powyższych rysunkach - wpływ na rozkład temperatu ry jego powierzchni. Poza typowym meandrowym i ślimakowym układem wężownicy, rury grzewcze mogą być montowane w formie stanowiącej kombinację obu układów. Przykładem takiego rozwiązania przedstawionym na poniższym rysunku, jest jednoczesne zastosowanie w grzejniku podłogowym obu układów połączonych szeregowo. Jest to rozwiązanie dość często spotykane w przypad ku pomieszczeń ze znacznymi przeszkleniami w ścianach zewnętrznych. W takich przypad kach dopuszcza się podwyższenie temperatury podłogi w pasie tzw. strefy brzegowej o mak symalnej szerokości 1,0 m, usytuowanej wzdłuż ściany zewnętrznej. Dzięki temu możliwe jest skuteczne ogrzanie pomieszczenia. Kombinacja układu meandrowego i ślimakowego wężownicy Istnieje szereg podobnych kombinacji podstawowych typów układów wężownic. Pozwalają one na swobodne dostosowanie wężownicy do wymagań wynikających z charakteru po mieszczenia. Należy jednak zaznaczyć, że preferowanym, szczególnie w przypadku obsza rów pomieszczeń stanowiących tzw. strefy przebywania, jest układ ślimakowy. Wynika to z uzyskiwania przez układ tego typu jednakowej gęstości strumienia cieplnego, przekazywa nego przez poszczególne partie grzejnika podłogowego oraz wyrównanej temperatury ca łej podłogi. Poza typem układu wężownicy istotnym parametrem instalacji ogrzewania podłogowego jest rozstaw przewodów grzewczych. Jak można przypuszczać wielkość strumienia ciepła przekazywanego przez grzejnik podłogowy wzrasta wraz ze zmniejszaniem odległości pomiędzy poszczególnymi przewodami grzewczymi. To zmniejszenie odległości powoduje też w pełni pożądaną minimalizację różnic temperatur sąsiadujących partii grzejnika podłogowego. Jednakże wzrost wydajności mocy grzejnika nie jest wprost proporcjonalny do zmniejszanego rozstawu rur grzewczych wężownicy. W skrajnym przypadku nieznaczny wzrost wydajności cieplnej grzejnika podłogowego okupiony byłby nieuzasadnionym ekonomicznie wzrostem długości rur wężownicy. Dlatego też jako minimalny, zalecany rozstaw rur wężownic grzejnika podłogowego, firma ROTH przyjmuje cm. Równocześnie wprowadzono ograniczenie maksymalnej wielkości rozstawu rur przyjmując, że nie powinien on przekraczać cm. Ma to na celu minimalizację stopnia dyskomfortu wynikającego z wyczuwania przy zetknięciu stopy z podłogą jej miejsc cieplejszych i zimniejszych. Zjawisko to nabiera szczególnego znaczenia w przypadkach grzejników podłogowych z wykładzinami ceramicznymi. Odstęp skrajnych rur grzejników podłogowych o dowolnym typie układu wężownicy od ścian pomieszczenia winien być co najmniej równy połowie odległości zastosowanego rozstawu rur grzewczych. Powierzchnie podłogi zabudowane na stałe np. szafkami kuchennymi czy też przyborami sanitarnymi natrysk, wanna należy pominąć przy układaniu wężownicy. Firma ROTH przewiduje w przypadku instalacji ogrzewania podłogowego systemu mokrego budowę wężownic zarówno w układzie ślimakowym i meandrowym, natomiast w instalacjach systemu suchego wyłącznie jako układy meandrowe. Źródło zasilania W omawianych instalacjach poza tradycyjnymi źródłami zasilania, np. niskotemperaturową kotłownią wodną, możliwe jest zastosowanie jako źródeł ciepła także niekonwencjonalnych, w pełni przyjaznych środowisku źródeł energii, takich jak pompy ciepła czy też stosowanych jako uzupełniające źródła ciepła w ukła dach biwalentnych kolektorów słonecznych. W pełni efektywnymi źródłami energii cieplnej dla instalacji ogrzewania podłogowego są także kotły kondensacyjne.

13 Wytyczne montażowe Instrukcja montażu grzejnika podłogowego w systemie Tacker Należy pamiętać aby: 1. Budynek był w stanie zamkniętym, tzn. winny być zamontowane okna i drzwi zewnętrzne. 2. Roboty tynkarskie były zakończone, w przeciwnym wypadku niezbędne będzie późniejsze staranne zabezpieczenie powierzchni grzejnika podłogowego przed zabru dzeniem wynikającym z prowadzenia tego typu prac budowlanych. 3. Powierzchnia podłoża nośnego winna być równa i wolna od pęknięć oraz rys. Do wykonania warstw wyrównujących podłoże nie można stosować materiałów sypkich. 4. W przypadku podłoży nośnych graniczących z gruntem lub narażonych na zawilgoce nie, na całej takiej powierzchni należy zastosować izolację przeciwwilgociową. 5. Ułożone na podłożu nośnym kable i przewody innych instalacji powinny być przymoco wane.. W przypadkach gdy jest to niezbędne zamontować profile dylatacyjne, mocując je do wierzchniej warstwy izolacji termicznej.. Montaż przewodów grzewczych należy prowadzić ze zwoju lub bębna, dobiera jąc długość rur tak, aby w warstwie grzejnika podłogowego nie było żadnych łączeń. Minimalny promień gięcia rur grzewczych wynosi 5dz, gdzie dz jest średnicą zewnętrz ną rury.. Przejścia rur grzejnych przez profile dylatacyjne wykonać w tulejach ochronnych. 9. Przed zalaniem jastrychem wężownic grzewczych, instalację poddać próbie szczelności przy ciśnieniu 0, MPa przez okres 24 godzin.. Podczas wylewania jastrychu rury grzewcze winny być wypełnione wodą i pozostawać pod ciśnieniem 0,3 MPa. 11. Standardowa grubość jastrychu nad warstwą izolacji termicznej wynosi 5 mm.. Układanie warstwy wykończeniowej można rozpocząć po uruchomieniu instalacji, sezonowaniu jastrychu i sprawdzeniu zawartości pozostałej w nim wilgoci. Kroki montażowe: 1. Przy wszystkich ścianach, ościeżnicach, słupach należy ułożyć izolacyjną taśmę przyścienną zwaną też taśmą brzegową. Przymocowany do taśmy brzegowej fartuch z folii PE wywinąć na warstwę izolacji ter micznej. 2. Ułożyć warstwę izolacji termicznej wykorzystując w tym celu systemowe styropianowe płyty izolacyjne EPS 0 z folią. Grubość izolacji winna być dostosowana do przypadku lokalizacji grzejnika podłogowego. Szczegółowe wytyczne w tym zakresie podano na str.. 3. Ułożyć rurę, mocując ją U- kształtowymi spinkami do izolacji termicznej. 4. Podłączyć rury do rozdzielacza

14 Instrukcja montażu grzejnika podłogowego w systemie TBS Należy pamiętać aby: 1. Budynek i podłoże powinno spełniać wymagania jak w przypadku instalacji ogrzewania podłogowego systemu mokrego. 2. Długość rur dobrać tak, aby nie dopuścić do stosowania w warstwie grzejnika złączek połączeniowych. 3. Wężownice instalacji ogrzewania podłogowego poddać próbie szczelności podobnie jak w przypadku systemu mokrego. 4. Zamontować płyty jastrychowe, łącząc je na zakładkach klejem i wkrętami. Tak wykona ne połączenia wygładzić masą do spoin. Kroki montażowe: 1. Taśmę brzegową ułożyć przy ścianach, ościeżnicach i słupach. 2. Ułożyć warstwę izolacji termicznej stosując w tym celu systemowe płyty izolacyjne TBS. Płyty te układać w taki sposób aby dzięki zakładkom tworzyły one jedną całość. Doboru grubości warstwy izolacji termicznej dokonać w oparciu o wytyczne str.. Fartuch z folii PE przymocowany do taśmy brzegowej wywinąć na warstwę płyt izolacyjnych. 3. W rowkach płyty izolacyjnej umieścić metalowe lamele. Ich typ powinien być dostosowa ny do planowanego rozstawu rur grzejnych. Lamele mogą być układane wyłącznie na prostych odcinkach z pominięciem obszaru zmiany kierunku prowadzenia rury grzew czej. 4. Długość lamel dopasować do żądanego wymiaru. 5. Ułożyć rury grzejne umieszczając je w zagłębieniach lameli, a w obszarze zmiany kie runku prowadzenia w rowkach płyty TBS.. Przykryć całą powierzchnię grzejnika folią PE gr. 0,2 mm celem oddzielenia lameli z ru rami grzejnymi od płyt jastrychowych

15 Instrukcja montażu grzejnika ściennego z wykorzystaniem listwy montażowej Należy pamiętać aby: 1. Ułożyć taśmę brzegową wzdłuż całego ściany. 2. Jeśli długość ściany grzewczej przekroczy m należy w tym miejscu zastosować dylatację. 3. Listwy montażowe układać pionowo. Pierwszą listwę ułożyć cm od rogu ściany, następną w odległości cm od pierwszej listwy a każdą następną w odległościach -0cm od siebie. 4. Wszystkie elementy systemu muszą być stabilnie zamontowane, nie mogą się poruszać. Kroki montażowe: 1. Po ułożeniu taśmy przyściennej wzdłuż obrzeża ściany, montujemy izolację (opcjonalnie). 2. Montaż szyn montażowych za pomocą klipsów-jeśli szyny są montowane na izolacji termicznej lub za pomocą kołków rozporowych i śrub kiedy szyny montujemy bezpośrednio do ściany. 3. Przymocowanie rury w szynach montażowych zaczynając od dołu i prowadząc pojedynczy meander do góry. 4. Przeprowadzamy próbę ciśnieniową. 5. Warstwy tynku należy układać w dwóch krokach. Pierwsza warstwa tynku powinna być takiej grubości aby zakryła rury. Następnie w jeszcze mokrą pierwszą warstwę należy wcisnąć siatkę wzmacniającą (z metalu, włókna mineralnego lub sztucznego). Następnie należy położyć drugą warstwę tak aby nad rurami jej grubość wynosiła, mm. Tynk może być wykonany z dowolnego materiału, może to być tynk na bazie wapnia, gliny lup gipsu.. Wygrzewanie ściany.. Po zakończeniu powyższych prac można przystąpić do układania dodatkowej okładziny (tapety, płytki)

16 Instrukcja montażu grzejnika ściennego z wykorzystaniem elementów systemu TBS Należy pamiętać aby: 1. Przy układaniu taśmy przyściennej, fartuch folii wywinąć na płytę systemową TBS i przykleić go w razie potrzeby taśma klejącą do płyty. 2. Wygrzewanie nie jest wymagane. Kroki montażowe: 1. Montaż taśmy izolacyjnej wzdłuż krawędzi ściany. 2. Ułożenie płyt styropianowych TBS. Należy montować miedzy np. wcześniej przymocowanymi drewnianymi listwami grubości równej grubości płyty do których w dalszej części możliwe będzie przymocowanie płyty wiórowo-gipsowej. 3. Ułożenie lameli grzewczych. 4. Ułożenie rury od dołu do góry, pojedynczy meander. 5. Po ułożeniu rury należy przeprowadzić próbę ciśnieniową.. Przymocowanie folii PE na całą płaszczyznę ściany.. Montaż płyt gipsowo-włóknowych Uruchomienie instalacji ogrzewania płaszczyznowego Pierwsze uruchomienie instalacji ogrzewania podłogowego systemu mokrego, w których do wykonania warstwy grzewczej zastosowano jastrych cementowy może być przeprowa dzone po upływie co najmniej 21 dni procesu wiązania wylewki. Natomiast w przypadku stosowania jastrychu anhydrytowego jest to możliwe najwcześniej po dniach, jeżeli jest to zgodne z wymaganiami producenta zastosowanej mieszanki. Instalację należy uruchamiać przy temperaturze zasilania C. Proces wygrzewania posadzki przy tej temperaturze pro wadzić przez okres 3 dni. Następnie temperaturę zasilania czynnika należy podnieść do maksymalnej przewidywanej w projekcie i utrzymywać ją przez okres kolejnych 4 dni. W przypadku grzejników podłogowych systemu suchego uruchomienie instalacji możliwe jest bezpośrednio po zakończeniu prac montażowych. Na wykonawcy spoczywa obowiązek wystawienia protokołu uruchomienia instalacji zawie rającego wszystkie istotne dane dla pracy ogrzewania podłogowego. 1

17 Zasady doboru grzejnika płaszczyznowego Zapotrzebowanie na moc cieplną pomieszczenia Każde pomieszczenie, którego temperatura powietrza jest wyższa od temperatury powietrza otaczających go pomieszczeń, będzie traciło ciepło w wyniku przenikania na skutek występującej różnicy temperatur. W celu zapewnienia odpowiednio wysokiej temperatury powietrza wewnętrznego należy ciągle dostarczać moc cieplną. Obowiązująca obecnie norma PN-EN 31 podaje zasady obliczania zapotrzebowania na moc cieplną pomieszczeń ogrzewanych. Zakłada ona, że wielkość zapotrzebowania na moc cieplną w podstawowych przypadkach jest sumą projektowej straty ciepła przez przenikanie oraz projektowej straty ciepła na ogrzanie powietrza wentylacyjnego. Wielkość strat mocy cieplnej przez przenikanie ciepła zależy od wartości współczynnika ciepła U oraz od powierzchni, przez którą odbywa się to przenikanie, i różnicy temperatur. Ponieważ często przegroda budowlana składa się z kilku płaszczyzn o różniących się współczynnikach przenikania ciepła, np. ściana i okno, ściana i drzwi itp., całkowita strata mocy cieplnej jest obliczana jako suma strat mocy cieplnej poszczególnych jej części. Zapotrzebowanie na moc cieplną na ogrzewanie powietrza wentylacyjnego zależy od kubatury, wymagany powietrza wentylacyjnego ze względów higienicznych określa norma PN-3/B-034/Az3:00. Prawidłowe obliczenie zapotrzebowania na moc cieplną jest czasochłonne, wymaga dobrej znajomości norm oraz dużego doświadczenia. Dopuszczalne temperatury powierzchni podłogi i graniczna moc cieplna Zgodnie z PN-EN 4, przy obliczeniowej temperaturze zewnętrznej, dopuszczalna temperatura powierzchni podłogi θ Fmax nie powinna być wyższa niż: - strefa stałego przebywania ludzi (pomieszczenia mieszkalne, pokoje biurowe) 29 C - strefa brzegowa C - łazienki (θi = 24 C) θi + 9 C = 33 C Dla miejsc stałej pracy w pozycji stojącej zaleca się maksymalną temperaturę powierzchni podłogi przyjmować na poziomie 2 C. Dopuszczalne temperatury powierzchni podłóg stanowią podstawę do określenia dopuszczalnej granicznej mocy cieplnej grzejników podłogowych. Dla obliczeniowych temperatur wewnętrznych ogrzewanych pomieszczeń, wynoszących zgodnie z 134, pkt. 2 rozporządzenia Ministra Infrastruktury z dnia r. z późniejszymi zmianami (Dz. U. Nr 5, poz. 90 : 02 r.) odpowiednio: C pomieszczenia mieszkalne, pokoje biurowe, 24 C łazienki, maksymalną graniczną gęstość strumienia cieplnego wyznacza się wg wzoru: =,92 (θf max θi) 1,1 gdzie: - maksymalny graniczny [W/m 2 ], - maksymalna dopuszczalna temperatura powierzchni podłogi [ C], - obliczeniowa temperatura wewnętrzna ogrzewanego pomieszczenia [ C]. Zatem dla : - pomieszczeń mieszkalnych, pokoi biurowych =,92 (29 ) 1,1 = 0 W/m 2 - strefy brzegowej =,92 ( ) 1,1 = 15 W/m 2 - łazienek =,92 (33 24) 1,1 = 0 W/m 2 Wymagana gęstość strumienia ciepła Wymagany jednostkowy ciepła grzejnika podłogowego określa się z zależności: q = Q/A [W/m 2 ] gdzie: Q - całkowite zapotrzebowanie na ciepło pomieszczenia, pomniejszone o składową strat ciepła przez część podłogi stanowiącą grzejnik oraz ewentualnie wydajność dodatkowych źródeł ciepła zainstalowanych. Dla potrzeb orientacyjnych można wykonać przybliżone obliczenia obciążenia cieplnego, które mogą posłużyć do wstępnego bilansu. Orientacyjne obciążenie cieplne budynku wyznacza się posługując wskaźnikami obciążenia cieplnego odniesionymi do kubatury budynku lub powierzchni ogrzewanej. Można przyjąć, że: 1m 3 wymaga dostarczenia W (średnio W) mocy cieplnej. 1m 2 wymaga dostarczenia 0 W (średnio 0 W) mocy cieplnej. Przy czym niższy wskaźnik świadczy o dobrej izolacji budynku (minimalny dla budynku pasywnego), a co za tym idzie większej zasadności zastosowania ogrzewania płaszczyznowego, ponieważ w budynku słabo zaizolowanym ogrzewanie płaszczyznowe nie osiągnie swojej maksymalnej sprawności (maksymalne wartości wskaźnika budynki słabo zaizolowane). Strefa brzegowa Norma PN-EN 4 dopuszcza wyższe temperatury powierzchni podłogi, a tym samym wyższe moce cieplne przy zimnych ścianach zewnętrznych albo przy ścianach z oknami o dużych powierzchniach. W tych miejscach, zwanych strefami brzegowymi rury grzejne układa się gęściej. Moc cieplną strefy brzegowej oblicza się z powierzchni tego obszaru pomieszczenia A SB i gęstości strumienia cieplnego odpowiadającego zastosowanemu tutaj rozkładowi rur. Q SB = q SB x A SB W celu obliczenia jednostkowej mocy cieplnej strefy stałego przebywania ludzi, całkowite zapotrzebowanie na ciepło pomieszczenia należy pomniejszyć o moc cieplną strefy brzegowej. Q SW = Q - Q SB Dzieląc uzyskaną moc przez pozostałą po odjęciu strefy brzegowej powierzchnię strefy stałego przebywania ludzi, otrzymujemy potrzebny ciepła q SW q SW = Q SW /A SW Komentarza wymaga tutaj właściwe określenie powierzchni przeznaczonej na grzejnik podłogowy. Ponieważ przy układaniu rur grzejnych pomija się powierzchnie podłogi zabudowane na stałe, np. szafkami kuchennymi czy też przyborami sanitarnymi (natrysk, wanna), w związku z tym przy obliczeniach powierzchni grzejnej powierzchnię zabudowy należy bezwzględnie odjąć od całkowitej powierzchni pomieszczenia. Wymagany jednostkowy ciepła oblicza się zatem biorąc pod uwagę zapotrzebowanie na ciepło Q i niezabudowaną powierzchnię podłogi. 1

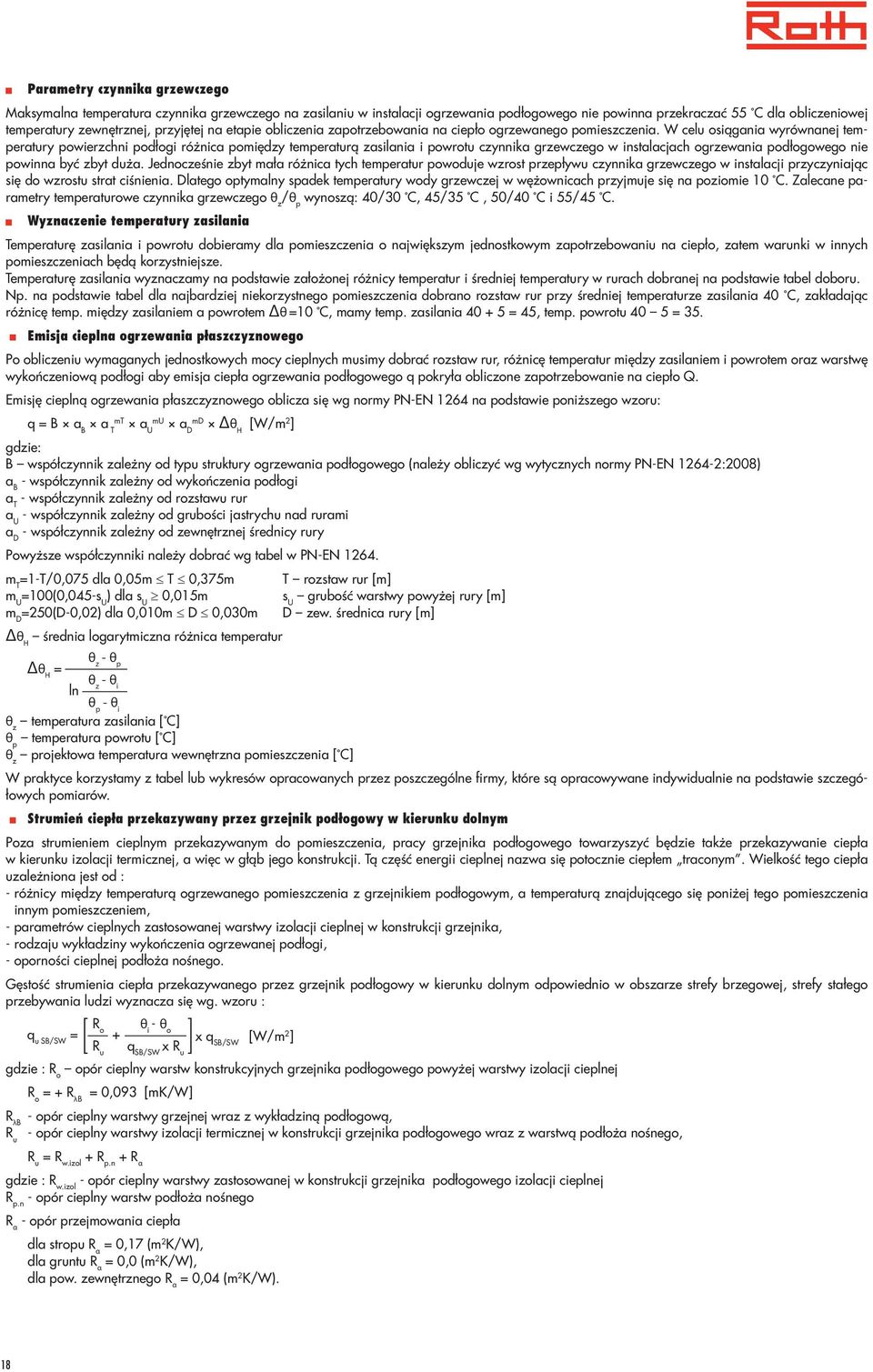

18 Parametry czynnika Maksymalna temperatura czynnika na zasilaniu w instalacji ogrzewania podłogowego nie powinna przekraczać 55 C dla obliczeniowej temperatury zewnętrznej, przyjętej na etapie obliczenia zapotrzebowania na ciepło ogrzewanego pomieszczenia. W celu osiągania wyrównanej temperatury powierzchni podłogi różnica pomiędzy temperaturą zasilania i powrotu czynnika w instalacjach ogrzewania podłogowego nie powinna być zbyt duża. Jednocześnie zbyt mała różnica tych temperatur powoduje wzrost przepływu czynnika w instalacji przyczyniając się do wzrostu strat ciśnienia. Dlatego optymalny spadek temperatury wody grzewczej w wężownicach przyjmuje się na poziomie C. Zalecane parametry temperaturowe czynnika θ z /θ p wynoszą: 40/ C, 45/ C, /40 C i 55/45 C. Wyznaczenie temperatury zasilania Temperaturę zasilania i powrotu dobieramy dla pomieszczenia o największym jednostkowym zapotrzebowaniu na ciepło, zatem warunki w innych pomieszczeniach będą korzystniejsze. Temperaturę zasilania wyznaczamy na podstawie założonej różnicy temperatur i średniej temperatury w rurach dobranej na podstawie tabel doboru. Np. na podstawie tabel dla najbardziej niekorzystnego pomieszczenia dobrano rozstaw rur przy średniej temperaturze zasilania 40 C, zakładając różnicę między zasilaniem a powrotem Δθ = C, mamy zasilania = 45, powrotu 40 5 =. Emisja cieplna ogrzewania płaszczyznowego Po obliczeniu wymaganych jednostkowych mocy ch musimy dobrać rozstaw rur, różnicę temperatur między zasilaniem i powrotem oraz warstwę wykończeniową podłogi aby emisja ciepła ogrzewania podłogowego q pokryła obliczone zapotrzebowanie na ciepło Q. Emisję cieplną ogrzewania płaszczyznowego oblicza się wg normy PN-EN 4 na podstawie poniższego wzoru: mu md q = B a B a a TmT U a D Δθ H [W/m 2 ] gdzie: B współczynnik zależny od typu struktury ogrzewania podłogowego (należy obliczyć wg wytycznych normy PN-EN 4-2:0) a B - współczynnik zależny od wykończenia podłogi a T - współczynnik zależny od rozstawu rur a U - współczynnik zależny od grubości jastrychu nad rurami a D - współczynnik zależny od zewnętrznej średnicy rury Powyższe współczynniki należy dobrać wg tabel w PN-EN 4. m T =1-T/0,05 dla 0,05m T 0,35m T rozstaw rur [m] m U =0(0,045-s U ) dla s U 0,0m s U grubość warstwy powyżej rury [m] m D =0(D-0,02) dla 0,0m D 0,0m D zew. średnica rury [m] Δθ H średnia logarytmiczna różnica temperatur θ z - θ p Δθ H = θ ln z - θ i θ p - θ i θ z temperatura zasilania [ C] θ p temperatura powrotu [ C] θ z projektowa temperatura wewnętrzna pomieszczenia [ C] W praktyce korzystamy z tabel lub wykresów opracowanych przez poszczególne firmy, które są opracowywane indywidualnie na podstawie szczegółowych pomiarów. Strumień ciepła przekazywany przez grzejnik podłogowy w kierunku dolnym Poza strumieniem m przekazywanym do pomieszczenia, pracy grzejnika podłogowego towarzyszyć będzie także przekazywanie ciepła w kierunku izolacji termicznej, a więc w głąb jego konstrukcji. Tą część energii cieplnej nazwa się potocznie ciepłem traconym. Wielkość tego ciepła uzależniona jest od : - różnicy między temperaturą ogrzewanego pomieszczenia z grzejnikiem podłogowym, a temperaturą znajdującego się poniżej tego pomieszczenia innym pomieszczeniem, - parametrów ch zastosowanej warstwy izolacji cieplnej w konstrukcji grzejnika, - rodzaju wykładziny wykończenia ogrzewanej podłogi, - oporności cieplnej podłoża nośnego. Gęstość strumienia ciepła przekazywanego przez grzejnik podłogowy w kierunku dolnym odpowiednio w obszarze strefy brzegowej, strefy stałego przebywania ludzi wyznacza się wg. wzoru : R q u SB/SW = o θ + i - θ o x q R u q SB/SW x R SB/SW [W/m 2 ] u gdzie : R o opór warstw konstrukcyjnych grzejnika podłogowego powyżej warstwy izolacji cieplnej R o = + R λb = 0,093 [mk/w] R λb - opór warstwy grzejnej wraz z wykładziną podłogową, R u - opór warstwy izolacji termicznej w konstrukcji grzejnika podłogowego wraz z warstwą podłoża nośnego, R u = R w.izol + R p.n + R α gdzie : R w.izol - opór warstwy zastosowanej w konstrukcji grzejnika podłogowego izolacji cieplnej R p.n - opór warstw podłoża nośnego R α - opór przejmowania ciepła dla stropu R α = 0,1 (m 2 K/W), dla gruntu R α = 0,0 (m 2 K/W), dla pow. zewnętrznego R α = 0,04 (m 2 K/W). 1

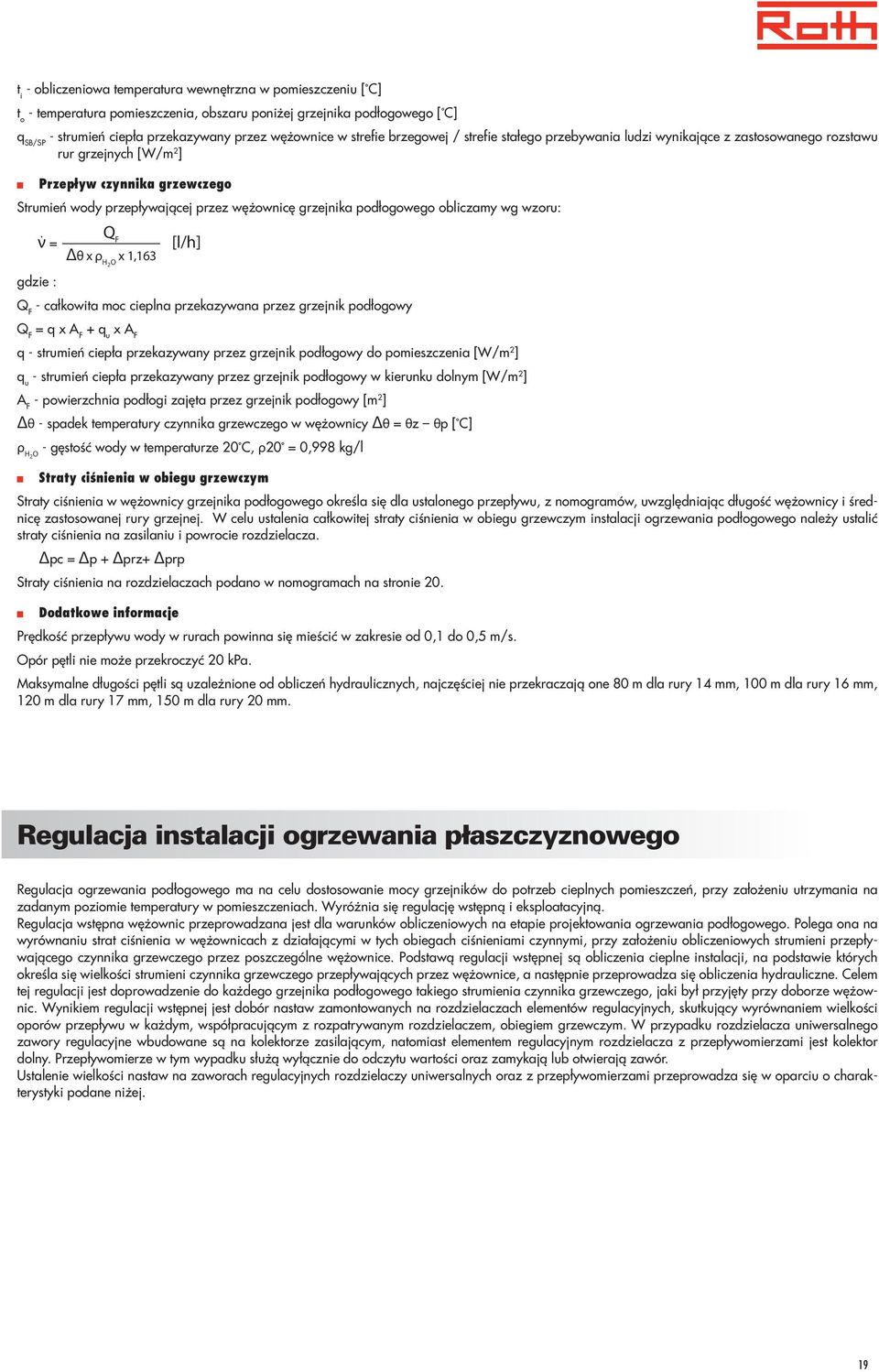

19 t i - obliczeniowa temperatura wewnętrzna [ C] t o - temperatura pomieszczenia, obszaru poniżej grzejnika podłogowego [ C] q SB/SP - ciepła przekazywany przez wężownice w strefie brzegowej / strefie stałego przebywania ludzi wynikające z zastosowanego rozstawu rur grzejnych [W/m 2 ] Przepływ czynnika Strumień wody przepływającej przez wężownicę grzejnika podłogowego obliczamy wg wzoru: ν = Q F Δθ x ρ H2 O x 1,13 [l/h] gdzie : Q F - całkowita moc cieplna przekazywana przez grzejnik podłogowy Q F = q x A F + q u x A F q - ciepła przekazywany przez grzejnik podłogowy do pomieszczenia [W/m 2 ] q u - ciepła przekazywany przez grzejnik podłogowy w kierunku dolnym [W/m 2 ] A F - powierzchnia podłogi zajęta przez grzejnik podłogowy [m 2 ] Δθ - spadek temperatury czynnika w wężownicy Δθ = θz θp [ C] ρ H2 - gęstość wody w temperaturze C, ρ = 0,99 kg/l O Straty ciśnienia w obiegu grzewczym Straty ciśnienia w wężownicy grzejnika podłogowego określa się dla ustalonego przepływu, z nomogramów, uwzględniając długość wężownicy i średnicę zastosowanej rury grzejnej. W celu ustalenia całkowitej straty ciśnienia w obiegu grzewczym instalacji ogrzewania podłogowego należy ustalić straty ciśnienia na zasilaniu i powrocie rozdzielacza. Δpc = Δp + Δprz+ Δprp Straty ciśnienia na rozdzielaczach podano w nomogramach na stronie. Dodatkowe informacje Prędkość przepływu powinna się mieścić w zakresie od 0,1 do 0,5 m/s. Opór pętli nie może przekroczyć kpa. Maksymalne długości pętli są uzależnione od obliczeń hydraulicznych, najczęściej nie przekraczają one 0 m dla rury 14 mm, 0 m dla rury 1 mm, 1 m dla rury 1 mm, 0 m dla rury mm. Regulacja instalacji ogrzewania płaszczyznowego Regulacja ogrzewania podłogowego ma na celu dostosowanie mocy grzejników do potrzeb ch pomieszczeń, przy założeniu utrzymania na zadanym poziomie temperatury w pomieszczeniach. Wyróżnia się regulację wstępną i eksploatacyjną. Regulacja wstępna wężownic przeprowadzana jest dla warunków obliczeniowych na etapie projektowania ogrzewania podłogowego. Polega ona na wyrównaniu strat ciśnienia w wężownicach z działającymi w tych obiegach ciśnieniami czynnymi, przy założeniu obliczeniowych strumieni przepływającego czynnika przez poszczególne wężownice. Podstawą regulacji wstępnej są obliczenia cieplne instalacji, na podstawie których określa się wielkości strumieni czynnika przepływających przez wężownice, a następnie przeprowadza się obliczenia hydrauliczne. Celem tej regulacji jest doprowadzenie do każdego grzejnika podłogowego takiego strumienia czynnika, jaki był przyjęty przy doborze wężownic. Wynikiem regulacji wstępnej jest dobór nastaw zamontowanych na rozdzielaczach elementów regulacyjnych, skutkujący wyrównaniem wielkości oporów przepływu w każdym, współpracującym z rozpatrywanym rozdzielaczem, obiegiem grzewczym. W przypadku rozdzielacza uniwersalnego zawory regulacyjne wbudowane są na kolektorze zasilającym, natomiast elementem regulacyjnym rozdzielacza z przepływomierzami jest kolektor dolny. Przepływomierze w tym wypadku służą wyłącznie do odczytu wartości oraz zamykają lub otwierają zawór. Ustalenie wielkości nastaw na zaworach regulacyjnych rozdzielaczy uniwersalnych oraz z przepływomierzami przeprowadza się w oparciu o charakterystyki podane niżej. 19

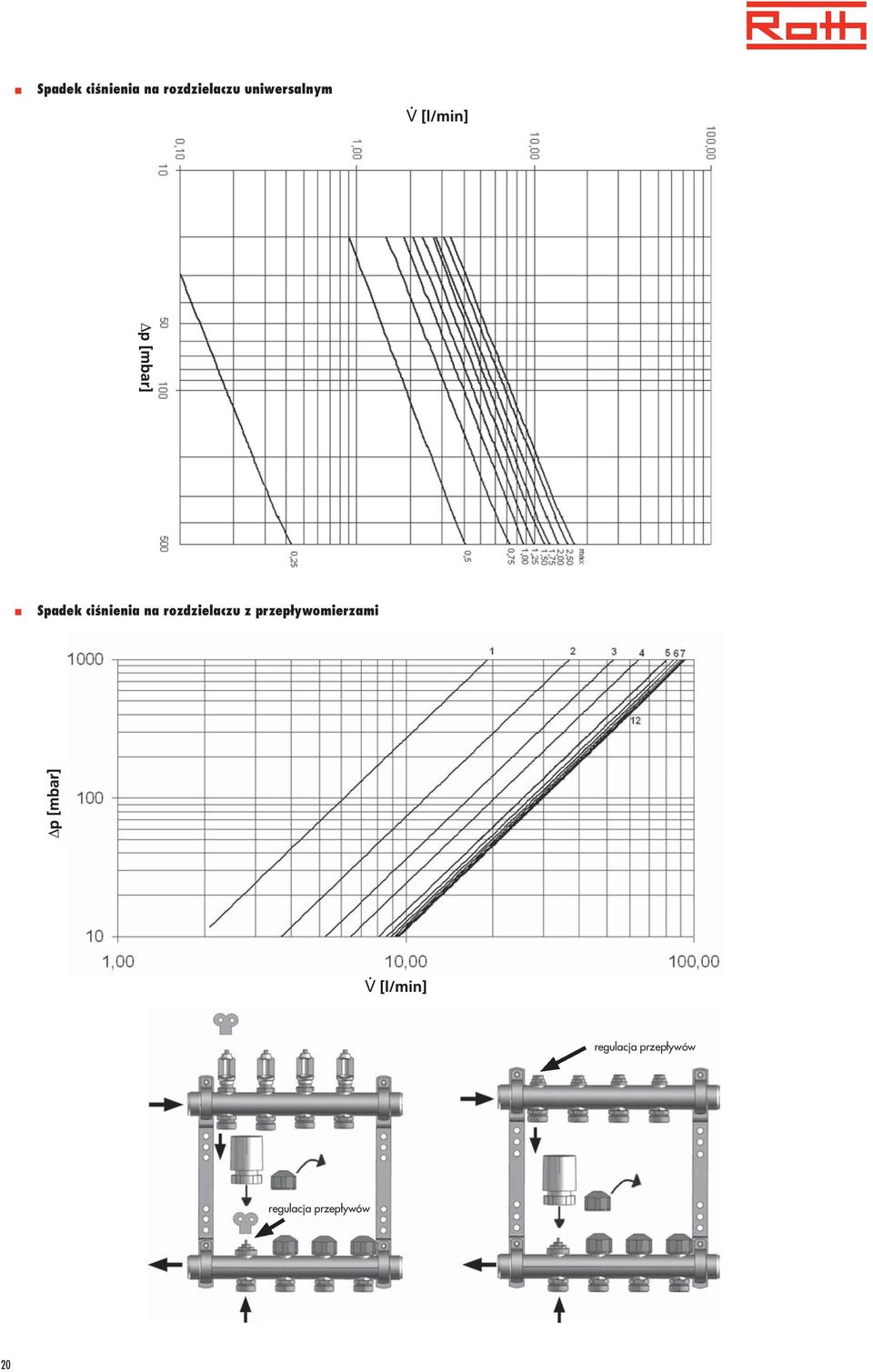

20 Spadek ciśnienia na rozdzielaczu uniwersalnym Spadek ciśnienia na rozdzielaczu z przepływomierzami regulacja przepływów regulacja przepływów
