DOM

Transkrypt

1 DOM H1

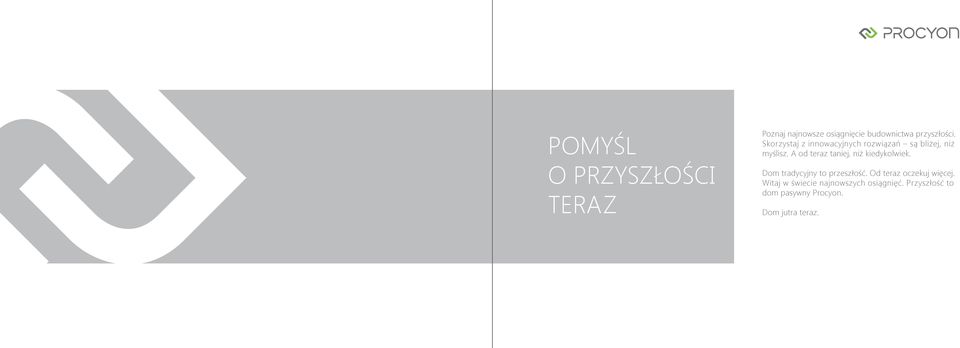

2 POMYŚL O PRZYSZŁOŚCI TERAZ Poznaj najnowsze osiągnięcie budownictwa przyszłości. Skorzystaj z innowacyjnych rozwiązań są bliżej, niż myślisz. A od teraz taniej, niż kiedykolwiek. Dom tradycyjny to przeszłość. Od teraz oczekuj więcej. Witaj w świecie najnowszych osiągnięć. Przyszłość to dom pasywny Procyon. Dom jutra teraz.

3 DESIGN STYLIZACJA ZEWNĘTRZNA TECHNOLOGIA BUDOWY CECHY DOMU PROCYON SZCZEGÓŁY TECHNICZNE GWARANCJA I SERWIS Wygląd zewnętrzny Elewacja Prefabrykacja Pasywność Informacje energetyczne Doradztwo i obsługa klienta Możliwości aranżacji wnętrz Dachówka Konstrukcja domu Energooszczędność Standard wykończenia Gwarancja Fundamenty Ergonomia Różne warianty oszklenia Serwis Ściany Orientacja względem stron świata Warianty kolorystyczne Sygnet Dach 38 Porównanie aranżacji wnętrza Okna Drzwi 4 Spis treści 5

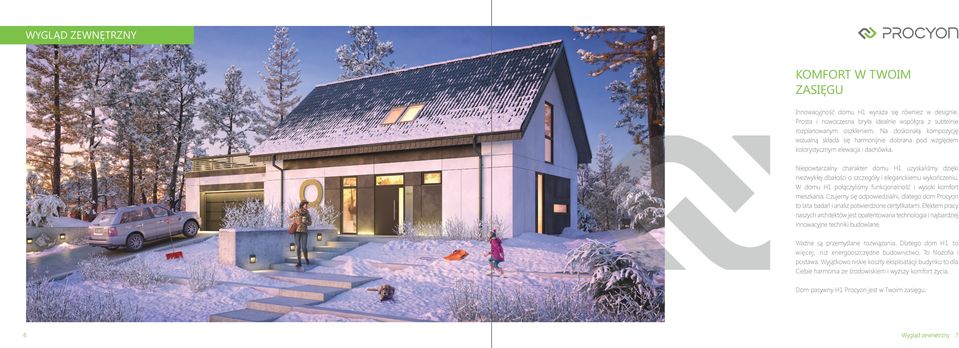

4 WYGLĄD ZEWNĘTRZNY KOMFORT W TWOIM ZASIĘGU Innowacyjność domu H1 wyraża się również w designie. Prosta i nowoczesna bryła idealnie współgra z subtelnie rozplanowanym oszkleniem. Na doskonałą kompozycję wizualną składa się harmonijnie dobrana pod względem kolorystycznym elewacja i dachówka. Niepowtarzalny charakter domu H1 uzyskaliśmy dzięki niezwykłej dbałości o szczegóły i eleganckiemu wykończeniu. W domu H1 połączyliśmy funkcjonalność i wysoki komfort mieszkania. Czujemy się odpowiedzialni, dlatego dom Procyon to lata badań i analiz potwierdzone certyfikatami. Efektem pracy naszych architektów jest opatentowana technologia i najbardziej innowacyjne techniki budowlane. Ważne są przemyślane rozwiązania. Dlatego dom H1 to więcej, niż energooszczędne budownictwo. To filozofia i postawa. Wyjątkowo niskie koszty eksploatacji budynku to dla Ciebie harmonia ze środowiskiem i wyższy komfort życia. Dom pasywny H1 Procyon jest w Twoim zasięgu. 6 Wygląd zewnętrzny 7

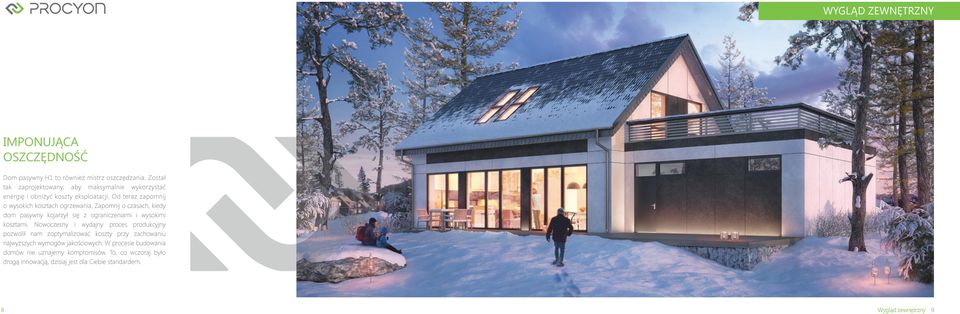

5 WYGLĄD ZEWNĘTRZNY IMPONUJĄCA OSZCZĘDNOŚĆ Dom pasywny H1 to również mistrz oszczędzania. Został tak zaprojektowany, aby maksymalnie wykorzystać energię i obniżyć koszty eksploatacji. Od teraz zapomnij o wysokich kosztach ogrzewania. Zapomnij o czasach, kiedy dom pasywny kojarzył się z ograniczeniami i wysokimi kosztami. Nowoczesny i wydajny proces produkcyjny pozwolił nam zoptymalizować koszty przy zachowaniu najwyższych wymogów jakościowych. W procesie budowania domów nie uznajemy kompromisów. To, co wczoraj było drogą innowacją, dzisiaj jest dla Ciebie standardem. 8 Wygląd zewnętrzny 9

6 MOŻLIWOŚCI ARANŻACJI WNĘTRZ CIEPŁO MYŚLIMY O PRZESTRZENI Nowocześnie zaprojektowana, otwarta kuchnia i jadalnia domu H1 zachęcają do wspólnego celebrowania posiłków. Bo wiemy, jak ważny jest sobotni zimowy poranek spędzony z rodziną, we własnym, ciepłym domu z kubkiem dobrej kawy. Niezależnie, czy jesteś domatorem, czy preferujesz wspólne wyjścia ze znajomymi Twój dom na zawsze pozostanie Twoją oazą. Ciesz się z komfortu mieszkania, jaki daje Ci dom pasywny H1. 10 Możliwości aranżacji wnętrz 11

7 MOŻLIWOŚCI ARANŻACJI WNĘTRZ RADOŚĆ MIESZKANIA TERAZ Dwupiętrowy dom H1 to tradycyjna funkcjonalność w nowoczesnej aranżacji. To propozycja dla osób ceniących minimalizm i subtelną elegancję. Przestronne i maksymalnie doświetlone wnętrza. Wysokie sufity i otwarta część dzienna. Niesamowite wrażenie przestrzeni. Ulokowanie części sypialnianej na piętrze zapewnia poczucie prywatności. Osiągnęliśmy cel wyjątkowo przemyślane i dopasowane możliwości aranżacji wnętrz. Efekt? Wysokie poczucie komfortu i swobody. 12 Możliwości aranżacji wnętrz 13

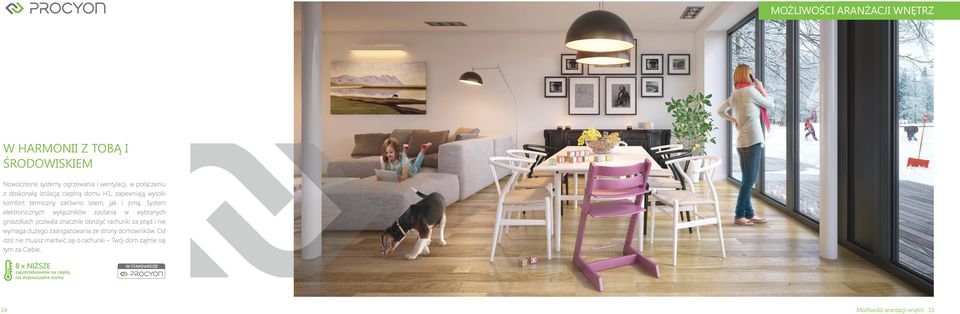

8 MOŻLIWOŚCI ARANŻACJI WNĘTRZ W HARMONII Z TOBĄ I ŚRODOWISKIEM Nowoczesne systemy ogrzewania i wentylacji, w połączeniu z doskonałą izolacją cieplną domu H1, zapewniają wysoki komfort termiczny zarówno latem, jak i zimą. System elektronicznych wyłączników zasilania w wybranych gniazdkach pozwala znacznie obniżyć rachunki za prąd i nie wymaga dużego zaangażowania ze strony domowników. Od dziś nie musisz martwić się o rachunki Twój dom zajmie się tym za Ciebie. 8 x NIŻSZE zapotrzebowanie na ciepło, niż dopuszczalne normy 14 Możliwości aranżacji wnętrz 15

9 STYLIZACJA ZEWNĘTRZNA ELEWACJA Wykonana z płyt włókno-cementowych, zapewniających wysoką odporność na warunki pogodowe i korozję mikrobiologiczną, przy minimalnych wymaganiach konserwacyjnych. Dostępne 4 warianty kolorystyczne elewacji (po 2 zestawy kolorów każdy). 16 DACHÓWKA Stosowana dachówka gwarantuje wysoką trwałość, stabilność i izolację akustyczną. Kolorystyka dachówki jest integralną częścią wybranego wariantu kolorystycznego elewacji. SYGNET Każdy wyprodukowany przez nas dom to dla nas powód do dumy. Dlatego oznaczamy go prestiżową tabliczką znamionową z grawerowanym rokiem produkcji, numerem seryjnym oraz sygnetem Procyon znakiem najwyższej jakości. Ponadto każdy nasz Klient otrzyma od nas szkatułkę z kluczami do domu wraz z brelokiem i numerem seryjnym, katalog domu, dane techniczne wraz z instrukcją obsługi/konserwacji oraz kartę gwarancyjną. Stylizacja zewnętrzna 17

10 TECHNOLOGIA BUDOWY KORZYŚCI Z PREFABRYKACJI Precyzja wykonania, nieosiągalna dla tradycyjnych technik budowlanych. Zaawansowany technologicznie park maszynowy docina elementy z dokładnością do 0,2mm (wielkość niewidoczna ludzkim okiem!), a dzięki zharmonizowanemu systemowi zarządzania jakością, każdy element jest szczegółowo weryfikowany, zanim opuści halę produkcyjną. Doskonała izolacja cieplna i wysoka odporność na warunki atmosferyczne. 100% pewności dzięki rzetelnej kontroli jakości: przeprowadzamy rygorystyczne kontrole jakości na etapie produkcyjnym oraz testy szczelności powietrznej budynku w stanie surowym zamkniętym oraz wykończonym. Krótki czas budowy, dzięki zaawansowanym technologicznie modułom. Prefabr ykacja w parku maszynowym minimalizuje prace na miejscu i podnosi do maksimum rzetelność wykonania. Po sprawdzeniu wszystkich elementów w hali produkcyjnej, transportujemy je na miejsce budowy. NIŻSZY KOSZT BUDOWY Zdecydowanie krótszy czas budowy przekłada się na jej mniejszy koszt. Dodatkowo dokładnie wiesz, jaki jest całkowity czas realizacji budowy oraz jej koszt. Ta forma budowy domu przekłada się również na precyzję i dokładność wykonania. 18 NIEZAWODNOŚĆ I PERFEKCJA DZIĘKI TECHNOLOGII PROCYON Aby osiągnąć bezkompromisową jakość budynku, tradycyjne techniki budowlane są niewystarczające. Dlatego uruchomiliśmy nowoczesną i zaawansowaną technologicznie linię produkcyjną. To w niej nasi eksperci przygotowują wszystkie moduły budynku. Dzięki temu dom pasywny Procyon jest niezawodny i perfekcyjny. Domy prefabrykowane wykonujemy na bazie szkieletu w konstrukcji drewnianej, wzmacnianej elementami stalowymi. Następnie uzupełniamy je o pozostałe komponenty składowe tworząc pełną konstrukcję domu. Gotowe elementy składowe wykwalifikowana i niezawodna ekipa Procyon montuje na placu budowy na wcześniej wykonanej płycie fundamentowej, która spełnia najwyższe normy energooszczędności. NIEZALEŻNOŚĆ I LOGISTYKA Możliwość montażu domu o każdej porze roku, niezależnie od warunków atmosferycznych. Cała budowa przebiega zgodnie ze ściśle zaplanowanym harmonogramem bez niespodzianek. Technologia budowy 19

11 KONSTRUKCJA DOMU ŚCIANY Wykonane z masywnej konstrukcji opartej na elementach drewna konstrukcyjnego, wzmocnionego elementami stalowymi i cementowymi, z wewnętrzną ścianą instalacyjną. Podzielone na prefabrykowane moduły. Izolacja termiczna i akustyczna ścian wykonana z dwóch warstw wełny skalnej. Współczynnik U dla ściany zewnętrznej: U= 0,11 W/m²K. DACH W konstrukcji drewnianej, płatwiowo-krokwiowy, podzielony jest na prefabrykowane moduły. Izolację termiczną i akustyczną zapewniają dwie warstwy materiałów izolacyjnych: wełny skalnej i płyty PIR. Współczynnik U dla dachu: U= 0,091 W/m²K. OKNA Okna z pakietem szyb zespolonych 3 szybowych, wypełnione gazem szlachetnym (argonem), gwarantują wysoką izolację cieplną. Współczynnik U dla okien wynosi: U<1,0 W/m²K. DRZWI FUNDAMENT Płyta fundamentowa żelbetowa, posadowiona na warstwie izolacji termicznej. Współczynnik U dla fundamentu: U= 0,095 W/m²K. Wysokiej jakości drzwi zewnętrzne, dające wyjątkowe poczucie bezpieczeństwa. W ofercie Procyon kilkanaście modeli drzwi w różnej kolorystyce. Współczynnik U dla drzwi wynosi: U<0,8 W/m²K. 20 Konstrukcja domu 21

12 CECHY DOMU PROCYON Rekuperator PASYWNOŚĆ Okna połaciowe U<1,0 W/m²K. Okna dachowe zapewniają optymalne zyski solarne MOŻLIWOŚĆ DOFINANSOWANIA Budując dom pasywny, można ubiegać się o dotację na spłatę kapitału kredytu ze strony NFOŚiGW nawet do zł. Dofinansowanie można również uzyskać na zastosowanie nowoczesnych technologii czy kolektorów słonecznych. Pracownicy Procyon doradzą ci najlepszą formę dofinansowania Twojej inwestycji. WENTYLACJA Inteligentna i zdrowa cyrkulacja powietrza w Twoim domu. Wentylacja mechaniczna z odzyskiem ciepła gwarantuje idealny komfort termiczny, właściwy obieg i stały poziom świeżego, ciepłego powietrza. Instalacja wyposażona w system nawiewno-wywiewny z odzyskiem ciepła rekuperator. Ponadto składa się z kanałów wentylacyjnych, któr ymi powietrze jest dostarczane do takich pomieszczeń, jak salon, sypialnia czy gabinet. Oddzielnymi kanałami usuwane jest z kuchni, garderoby czy toalety czyli ze wszystkich pomieszczeń, gdzie może powstać wilgoć lub nieprzyjemne zapachy. Już na tym etapie nasi projektanci pomyśleli o komforcie mieszkania ukierunkowany obieg powietrza sprawia, że wszystkie przykre zapachy nie krążą po budynku, lecz zostają odprowadzone na zewnątrz. Dodatkowo nie musisz pamiętać o wietrzeniu pomieszczeń, nasz dom pasywny wykona to Za ciebie wprowadzi świeże powietrze, nie tracąc ciepła. W domu Procyon zastosowaliśmy przemyślane rozwiązania. Energia cieplna się nie wytraca zużyte powietrze przekazuje ją świeżemu. Efektem jest komfort i oszczędność. 22 Płyty włóknowo-cementowe-podwyższona trwałość Okna U<1,0W/m²K Drzwi U<0,8 W/m²K. Zyski słoneczne Dzięki zastosowanej technologii ścian dom zatrzymuje ciepło Ogrzewanie podłogowe ENERGOOSZCZĘDNOŚĆ Uzyskaliśmy ją poprzez wykorzystanie najnowszych rozwiązań w dziedzinie energooszczędności budynków, odpowiednie usytuowanie budynku wobec stron świata i precyzyjnie przemyślaną bryłę. Wyeliminowanie mostków cieplnych, specjalnie zaprojektowana warstwowa konstrukcja ściany zewnętrznej i zastosowanie urządzeń, któr ych zadaniem jest obniżenie strat cieplnych to gwarancja niskich kosztów eksploatacji i komfortowe warunki termiczne o każdej porze roku. Dom pasywny Procyon to najdoskonalsza forma energooszczędności. Najważniejsza cecha domu H1. Nasze projekty przygotowujemy w oparciu o rygorystyczne założenia projektowania domów pasywnych, opracowane przez Passivhaus Institut w Darmstadt. Ponadto każdy dom dwukrotnie poddajemy testom szczelności i procesowi certyfikacji. To żelazna gwarancja zmniejszonego zapotrzebowania na energię do ogrzania domu, jakości i trwałości budynku co podniesie wartość rynkową Twojego domu Procyon. ERGONOMIA Każda część domu została tak zaprojektowana, aby w 100% wykorzystać całą jego powierzchnię. Wiemy, jak ważna jest przestrzeń, dlatego sufity zawieszone są na wysokości +2,7m. OSZCZĘDNOŚĆ ENERGII ELEKTRYCZNEJ Dom Procyon wyposażony jest w specjalne panele kontrolne, za pomocą których możesz okresowo wyłączać zasilanie w poszczególnych gniazdkach np. wychodząc do pracy czy wyjeżdżając na wakacje. ORIENTACJA WZGLĘDEM STRON ŚWIATA PROSTA I NOWOCZESNA ARCHITEKTURA To gwarancja, że projekt domu będzie przystosowany do warunków panujących na działce Inwestora. Największe powierzchnie oszklenia znajdą się od strony południowej i południowo-zachodniej. Dzięki temu straty wynikające z przenikania ciepła przez okna zostaną zbilansowane zyskami pochodzącymi z promieniowania słonecznego. Bryła domu H1 jest podporządkowana wydajności produkcji oraz energooszczędności. Przemyślane rozwiązania architektoniczne połączyliśmy z wysmakowanym, minimalistycznym designem. Dom H1 to nowoczesna elewacja, gustownie dobrana kolorystyka oraz wysokiej jakości stolarka okienna i drzwiowa. Cechy domu Procyon 23

13 INFORMACJE ENERGETYCZNE Porównanie zysków i strat ciepła dla domu tradycyjnego i Procyon H1 Porównanie zapotrzebowania na energię w domu tradycyjnym, energooszczędnym i domu Procyon podłoga ściany dach okna 60 ciepła woda zyski solarne 40 ogrzewanie i wentylacja 120 wentylacja zyski wewnętrzne 0 zyski z ogrzewania Zyski Straty Zyski 20 0 H Dom pasywny 2001,44 zł Dom energooszczędny 1511,38 zł 1266,94 zł Dom tradycyjny ,91 zł ,58 zł 0 Dom tradycyjny Straty Dom tradycyjny urządzenia elektryczne Szacunkowe koszty ogrzewania domu H1 przy temp. wew. 20 C* Olej opałowy H1 Dom energooszczędny Gaz ziemny Gaz LPG Biomasa-pellet Prąd Dom pasywny to najdoskonalsza i specjalistyczna forma budynku, wymagająca zaawansowanej wiedzy z zakresu budownictwa. Procyon, dzięki opatentowanej technologii, to lider na rynku domów pasywnych. Szacunkowe koszty ogrzewania w umiarkowanej strefie klimatycznej Poziom emisji CO2 dla danego źródła energii Paliwo Olej opałowy j. m. Obliczenia energetyczne Wskaźnik Emisja CO2 [kg/kwh] H1B H1C H1D l 0,26 Powierzchnia użytkowa [m²] 146,97 147,48 145,66 148,10 m3 0,23 EP - energia pierwotna [kwh/m²a] 43,50 41,80 42,60 42,20 Gaz LPG l 0,24 EK - energia końcowa [kwh/m²a] 38,90 37,40 38,10 37,70 Biomasa - pellet t 0 Q H,nd - zapotrzebowanie na ciepło Prąd t 0 do ogrzania [kwh/m²a] Gaz ziemny * dla temperatury wewnętrznej 20 C 24 H1A 9,26* 8,22* 8,74* 8,26* Koszt ogrzewania dla danego rodzaju paliwa w PLN temp. wew. 20 Koszt ogrzewania dla danego rodzaju paliwa w PLN temp. wew. 22 Koszt ogrzewania dla danego rodzaju paliwa w PLN temp. wew. 24 Olej opałowy 1266,94 zł 1735,69 zł 2256,01 zł Gaz ziemny 736,91 zł 1009,55 zł 1312,19 zł Gaz LPG 1511,38 zł 2070,58 zł 2691,29 zł Biomasa - pellet 581,58 zł 796,76 zł 1035,61 zł Prąd 2001,44 zł 2741,95 zł 3563,92 zł Paliwo *Podane koszty ogrzewania domu są wartościami szacunkowymi. Wykonane obliczenia sugerują, iż możliwe jest osiągnięcie wartości o 40% niższych niż podane w tabeli, przy czym w znacznej mierze uzależnione jest to od kosztów jednostkowych stosowanego paliwa oraz sposobu eksploatacji domu pasywnego Procyon. Informacje energetyczne 25

14 STANDARD WYKOŃCZENIA Przed budową Płyta fundamentowa Izolacja przeciwwilgociowa Projekt 4 egzemplarze kompletnego projektu budynku wraz z projektem posadowienia. Formalności urzędowe Pomoc i doradztwo w uzyskaniu pozwolenia na budowę. Transport i organizacja budowy Transport na miejsce budowy, dźwig, zakwaterowanie ekipy montażowej, nadzór nad pracami w czasie budowy. Podbudowa Podbudowa w postaci materaca żwirowo-piaskowego Konstrukcja Posadzka z jastrychu cementowego. Izolacja termiczna Poszycie wewnętrzne Poszycie wew. w pom. mokrych Dach Pokrycie dachu i podkonstrukcja Płyta fundamentowa monolityczna z betonu konstrukcyjnego. Odwodnienie dachu Izolacja podpłytowa z płyt XPS wraz z krawędziową izolacją wysadzinową. Obróbki blacharskie Styropian EPS na płycie fundamentowej pod jastrychem cementowym. Konstrukcja Izolacja termiczna Ściana zewnętrzna Izolacja przeciwwilgociowa Poszycie wewnętrzne Poszycie ścian w pom. mokrych Elewacja Prefabrykowany moduł w konstrukcji szkieletowej drewnianej, wykonany z drewna konstrukcyjnego (słupki startowe, słupki okienne i drzwiowe) oraz słupki pośrednie z drewna konstrukcyjnego litego. Paroizolacja z folii PE. Płyta GK szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Płyta GKBI szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Schody Ściana wewnętrzna Izolacja termiczna/akustyczna działowa usztywniająca Poszycie ścian Ogrzewanie Strop Izolacja przeciwwilgociowa Poszycie sufitu 26 Schody strychowe składane. Instalacje sanitarne Instalacja wodna Instalacja elektryczna Dach w konstrukcji płatwiowo krokwiowej, wykonany z drewna konstrukcyjnego. regulatora pokojowego. Zewnętrzna instalacja wody wraz z licznikiem zużycia wody. Przyłącze do pralki w kotłowni (pomieszczeniu gospodarczym). Zewnętrzna instalacja elektryczna 3 punkty. Rozprowadzenie dodatkowych punktów instalacji elektrycznej wewnętrznej i zewnętrznej. Zakup i montaż opraw gniazd i wtyczek. Antena Dwa wyprowadzenia kabli (parter/piętro) i jedno wyjście zewnętrzne. Dodatkowe wyprowadzenie kabli antenowych. Jedno wyprowadzenie kabli na parterze. Instalacja elektryczna Telefon i teletechniczna Dzwonek Dzwonek na korytarzu parteru. LAN Rozprowadzenie kabli sieci LAN. Alarm Montaż instalacji alarmowej. Czujnik CO₂ Montaż czujników CO₂. Inteligentny dom Montaż instalacji automatyki budynku. Szafa bezpiecznikowa Szafka bezpiecznikowa z wyposażeniem i montażem. Szafka licznikowa Szafka licznikowa, licznik, podłączenie szafki licznikowej do bezpiecznikowej. Płyta OSB3. Konstrukcja Kocioł gazowy 2-funkcyjny z zamkniętą komorą spalania. Moc kotła zgodnie z kalkulacją zapotrzebowania na ciepło. Sterowanie za pomocą Wewnętrzna instalacja elektryczna do 100 punktów elektrycznych zasilanych 230V. Wełna skalna jako wypełnienie między żebrami stropu. Płyta GKBI szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Rekuperator ze sterownikiem standardowym. Kran zewnętrzny. Moduły oparte na ścianach zewnętrznych oraz stalowych belkach dwuteowych HEB 200, pośrednio wspartych na słupach stalowych. Poszycie sufitu w pom. mokrych Izolacja termiczna Schody robocze. Schody strychowe Instalacja wodna (wewnętrzne ZWU oraz CWU) wykonana w technologii PEX, łączona na systemowe złączki. Płyta GKB szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Dach Zakup i montaż drzwi wewnętrznych. Wytwarzanie ciepła Płyta GKBI szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Płyta OSB3. Wewnętrzne ościeże okienne wykończone zaprawą gipsową z aluminiowymi narożnikami przygotowane do malowania. Schody wewnętrzne Płyta GKB szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Folia PE. Nadproża drzwiowe i okienne w zewnętrznych ścianach nośnych projektowane jako drewniane złożone z drewna konstrukcyjnego. Drzwi energooszczędne, z zamkiem 3-punktowym i systemem antywyważeniowym. Płyta OSB3. Styropian EPS pod jastrychem cementowym. Blacha powlekana. Rekuperator ze sterownikiem z ekranem dotykowym. i wentylacja Posadzka z jastrychu cementowego na powierzchni stropu. Izolacja termiczna/akustyczna Rynny okapowe i rury spustowe wykonane z blachy tytan-cynk. Wymiennik ciepła. Prefabrykowany moduł w konstrukcji drewnianej z belek Posi Joist (belki drewniane kratownicowe z krzyżulcami stalowymi). Konstrukcja Rynny okapowe i rury spustowe wykonane z blachy powlekanej. Drzwi wewnętrzne Elewacja wykonana z tynku silikonowego. Wypełnienie pomiędzy szkieletem konstrukcyjnym ściany z wełny skalnej. Dachówka ceramiczna. Drzwi zewnętrzne Wentylacja z odzyskiem ciepła Elewacja wykonana z płyt włókno-cementowych na drewnianej podkonstrukcji. Konstrukcja Konstrukcja z kontrłat i łat. Parapety zewnętrzne z blachy powlekanej. Membrana wysokoparoprzepuszczalna. Płyta OSB3. Płyta GKBI szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Parapety wewnętrzne. i drzwiowa Wypełnienie pomiędzy szkieletem konstrukcyjnym ściany nośnej z wełny skalnej. Prefabrykowany moduł konstrukcji szkieletowej drewnianej wykonany z drewna konstrukcyjnego. Poszycie ścian w pom. mokrych Stolarka okienna Stolarka okienna Zespolona ścianka instalacyjno-dociepleniowa od strony wewnętrznej budynku. Konstrukcja ścianki wykonana w systemie szkieletu stalowego z wykorzystaniem profili CW150. Wypełnienie pomiędzy szkieletem konstrukcji ścianki instalacyjnej z wełny skalnej. Płyta GKB szpachlowana na połączeniach z użyciem włókniny syntetycznej przystosowana do malowania. Okna PCV z pakietem szyb zespolonych trzy-szybowych, o niskim współczynniku przenikania ciepła dla całego okna nie wyższym niż 1,0 W/m²K. Papa antyradonowa. Papa Termozgrzewalna - 1 warstwa Płyta OSB3. Okna drewniane z pakietem szyb zespolonych trzy-szybowych, o niskim współczynniku przenikania ciepła dla całego okna nie wyższym niż 1,0 W/m²K. Folia PE. Izolacja przeciwwilgociowa Folia PE. Membrana wysokoparoprzepuszczalna. Wypełnienie pomiędzy krokwiami dachu z wełny skalnej. Płyta PIR montowana pod konstrukcją dachu. standard opcja dodatkowa po stronie inwestora Dodatkowe wyprowadzenie kabli telefonicznych. Standard wykończenia 27

15 RÓŻNE WARIANTY OSZKLENIA Schemat kołowy pozwala wybrać najkorzystniejsze oszklenie domu względem warunków panujących na Twojej działce. Wybór wersji danego projektu domu następuje po wskazaniu ułożenia drogi głównej przy działce, względem kierunku północnego. Mapy geodezyjne są zawsze zorientowane w kierunku północnym, wystarczy zatem przyłożyć mapę z wyrysem działki do koła i wybrać jego odpowiedni fragment. Dom H1A Dom H1B droga główna Schemat Dom H1Cm 28 Dom H1D Różne warianty oszklenia 29

16 WARIANTY KOLORYSTYCZNE wariant 1 wariant 2 wariant 3 wariant 4 Elewacja: Elewacja: Elewacja: Elewacja: Dachówka: Dachówka: Dachówka: Dachówka: Rama okienna: Rama okienna: Rama okienna: Rama okienna: Drzwi: Drzwi: Drzwi: Drzwi: 30 Warianty kolorystyczne 31

17 PORÓWNANIE ARANŻACJI WNĘTRZA PRACOWNIA A: 12,02 m2 KUCHNIA A: 13,18 m2 PRACOWNIA A: 16,88 m2 SALON + KUCHNIA A: 47,33 m2 SALON + JADALNIA A: 41,83 m2 KUCHNIA A: 16,77 m2 HOL + SCHODY A: 17,46 m2 SALON + KUCHNIA A: 63,26 m2 SALON + JADALNIA A: 39,02 m2 A: 1,64 m2 HOL + SCHODY A: 6,64 m2 A: 1,53 m2 KOTŁOWNIA/POM. GOSP 9,86 m2 A: 5,18 m2 A: 5,82 m2 : 89,68m² KOTŁOWNIA/POM. GOSP 6,97 m2 A: 5,12 m2 4,33 m2 1 4,10 m2 57,29m² Powierzchnia całkowita 146,97m² Dom H1A1 11,44 m2 KORYTARZ 10,14 m2 14,40 m2 GARDEROBA 1 3,47 m2 10,67 m2 GARD. 1,34 m2 5,34 m2 57,94m² Powierzchnia całkowita 146,90m² Dom H1A2 10,33 m2 GARDEROBA 1 3,33 m2 GARDEROBA 3,17 m2 11,06 m2 5,79 m2 Powierzchnia całkowita 147,21m² Dom H1A3 GARDEROBA 1 3,10 m2 A: 1,67 m2 1 4,06 m2 KOTŁOWNIA/POM. GOSP. A: 9,01 m2 4,89 m2 58,74m² Powierzchnia całkowita 147,48m² Dom H1B1 : 88,04m² HOL + SCHODY A: 12,74 m2 A: 6,22 m2 : 89,37m² 8,74 m2 10,36 m2 GARDEROBA 1,31 m2 SYPIALNIA 4 11,34 m2 10,19 m2 POKÓJ WSPÓLNY 27,39 m2 7,81 m2 1 GARDEROBA 1 3,76 m2 4,07 m2 57,24m² : 88,74m² 14,65 m2 KORYTARZ 7,59 m2 SPIŻARNIA A: 2,99 m2 A: 3,31 m2 KOTŁOWNIA/POM. GOSP 9,33 m2 : 89,97m² SALON/KUCHNIA A: 42,70 m2 A: 6,59 m2 KOTŁOWNIA/POM. GOSP. A: 8,88 m2 A: 2,60 m2 GARDEROBA 3,20 m2 13,14 m2 A: 4,29 m2 A: 2,18 m2 PRACOWNIA/KOTŁOWNIA 12,02 m2 KOTŁOWNIA/POM. GOSP 7,26 m2 : 88,96m² 12,72 m2 KORYTARZ 8,55 m2 A: 2,11 m2 GARDEROBA 2,64 m2 10,20 m2 10,86 m2 SPIŻARNIA A: 3,56 m2 SPIŻARNIA A: 4,26 m2 HOL + SCHODY A: 11,92 m2 SALON/JADALNIA A: 44,44 m2 SPIŻARNIA HOL + SCHODY A: 13,87 m2 KUCHNIA A: 12,30 m2 KORYTARZ 6,28 m2 11,95 m2 10,70 m2 8,67 m2 5,21 m2 62,09m² Powierzchnia całkowita 150,13m² Dom H1B2 4,97 m2 15,24 m2 10,63 m2 59,83m² Powierzchnia całkowita 149,20m² Dom H1B3 Powierzchnie poszczególnych pomieszczeń mogą ulec nieznacznej zmianie (do 5%) po dostosowaniu pod wybrane systemy instalacji. Powierzchnia użytkowa liczona wg. normy PN-ISO 9836:1997. Ustawienie okien połaciowych zależne od wersji budynku. 32 Porównanie aranżacji wnętrza 33

18 PORÓWNANIE ARANŻACJI WNĘTRZA SPIŻARNIA A: 4,83 m2 KOTŁOWNIA/POM. GOSP A: 16,58 m2 PRACOWNIA A: 14,20 m2 SPIŻ. A: 1,07 m2 HOL+SCHODY A: 12,88 m2 A: 1,73 m2 SALON+KUCHNIA A: 40,14 m2 KOTŁOWNIA/POM. GOSP A: 9,04 m2 KOTŁOWNIA/POM. GOSP A: 10,17 m2 A: 1,57 m2 SPIŻARNIA A: 1,74 m2 HOL+SCHODY A: 9,34 m2 KOTŁOWNIA/POM. GOSP A: 10,17 m2 KOTŁOWNIA/POM. GOSP A: 13,06 m2 A: 3,11 m2 A: 1,80 m2 A: 2,23 m2 SALON+KUCHNIA A: 45,49 m2 A: 1,80 m2 HOL+SCHODY A: 13,73 m2 SALON+KUCHNIA A: 46,14 m2 HOL+SCHODY A: 6,44 m2 SALON+KUCHNIA A: 43,39 m2 HOL+SCHODY A: 14,23 m2 SALON+KUCHNIA A: 40,79 m2 HOL+SCHODY A: 13,01 m2 KUCHNIA+JADALNIA A: 20,73 m2 PRACOWNIA/POM. GOSP A: 11,58 m2 A: 5,84 m2 KOTŁOWNIA/POM. GOSP A: 9,92 m2 PRACOWNIA A: 9,83 m2 PRACOWNIA A: 14,19 m2 : 88,51m² : 88,46m² : SALON A: 28,63 m2 A: 3,52 m2 A: 5,36 m2 : 88,35m² A: 3,44 m2 PRACOWNIA A: 14,19 m2 : 88,75m² A: 5,98 m2 A: 5,22 m2 PRACOWNIA A: 11,71 m2 SPIŻ. A: 1,70 m2 88,21m² : 88,21m² POM. GARDEROBA 1 2,66 m2 GARDEROBA 3 REKUPERATORA0,62 m2 0,66 m2 GARDEROBA 1 2,14 m2 GARD.2 1,27 m2 11,14 m2 11,18 m2 KORYTARZ 8,04 m2 5,27 m2 KORYTARZ 7,75 m2 12,77 m2 12,00 m2 GARDEROBA 2 2,07 m2 1 2,14 m2 GARDEROBA 3 1,54 m2 12,31 m2 4,42 m2 SZAFA 0,77 m2 13,26 m2 GARDEROBA 1 2,59 m2 5,89 m2 GARDEROBA 2 1,63 m2 SZAFA 1,16m2 GARD. 1,29 m2 SYPIALNIA 4 10,27 m2 10,27 m2 13,75 m2 KORYTARZ 9,19 m2 13,66 m2 KORYTARZ 5,20 m2 12,58 m2 GARDEROBA 3 1,92 m2 GARD. 1,29 m2 SZAFA 1,16m2 11,84 m2 POKÓJ WSPÓLNY 22,74 m2 11,47 m2 POKÓJ WSPÓLNY 15,83 m2 12,79 m2 9,03 m2 4,15 m2 10,89 m2 GARD.1 2,36 m2 10,89 m2 4,50 m2 9,56 m2 4,48 m2 11,88 m2 1 3,03 m2 56,91m² Powierzchnia całkowita 145,66m² Dom H1Cm1 57,06m² Powierzchnia całkowita 145,41m² Dom H1Cm2 55,51m² Powierzchnia całkowita 144,02m² Dom H1Cm3 59,64m² Powierzchnia całkowita 148,10m² Dom H1D1 60,05m² Powierzchnia całkowita 148,26m² Dom H1D2 60,13m² Powierzchnia całkowita 148,34m² Dom H1D3 Powierzchnie poszczególnych pomieszczeń mogą ulec nieznacznej zmianie (do 5%) po dostosowaniu pod wybrane systemy instalacji. Powierzchnia użytkowa liczona wg. normy PN-ISO 9836:1997. Ustawienie okien połaciowych zależne od wersji budynku. 34 Porównanie aranżacji wnętrza 35

19

20 GWARANCJA I SERWIS DORADZTWO I OBSŁUGA KLIENTA Specjaliści Procyon są do Twojej dyspozycji. Służymy doradztwem w zakresie wyboru projektu domu, jego adaptacji, a także niezbędnych formalności związanych z budową domu. Doradzamy w kwestiach wykończenia. Każdego Klienta traktujemy indywidualnie i odpowiadamy na wszystkie pytania. GWARANCJA Gwarancja na konstrukcję domu wynosi 30 lat. Elementy wyposażenia zainstalowane w budynku oraz materiały użyte do jego realizacji objęte są gwarancją producenta lub sprzedającego, zgodnie z przekazanymi dokumentami gwarancyjnymi. SERWIS Udzielamy gwarancji serwisowej na okres 2 lat od przekazania budynku. Z naszych usług można także skorzystać po zakończeniu gwarancji. Procyon Sp. z o.o. ul. Podleśna 14A Stargard Szczeciński biuro@procyon.com.pl office@procyon.com.pl 38 Gwarancja i serwis 39
