OGÓLNY ZAKRES PRAC I STANDARD WYKOŃCZENIA DOMÓW PASYWNYCH PROCYON

Transkrypt

1 Załącznik nr 1 do UMOWY O ROBOTY BUDOWLANE nr z dnia Projekt typowy 5 egzemplarzy projektu budynku wraz z projektem posadowienia Organizacja budowy Fundament Posadzka parteru zewnętrzna Obsługa transportu na miejsce budowy, dźwig, zakwaterowanie ekipy montażowej, kontener socjalny, nadzór nad pracami w czasie budowy z Procyon (koszty transportu kalkulowane indywidualnie). Podbudowa w postaci materaca żwirowo-piaskowego 200mm Izolacja podpłytowa z płyt XPS 200mm Płyta fundamentowa monolityczna z betonu B25 (C20/25) ze zbrojeniem tradycyjnym lub rozproszonym (Dramix) 180mm Papa termozgrzewalna 5mm Papa antyradonowa Izolacja termiczna ze styropianu EPS 100mm Folia PE 2 mm Posadzka z jastrychu cementowego 60mm Podłoga (laminowana, drewniana, kafelki) Elewacja z płyt włókno-cementowych na podkonstrukcji - Equitone Tectiva (H1, H2, H3, H3Grande, H5, H6, H7, H8, H9) Elewacja z płyt włókno-cementowych na podkonstrukcji - Equitone Natura (H1, H2, H3, H3Grande, H5, H6, H8, H9) Elewacja z płyt HPL na podkonstrukcji - Trespa Meteon (H3, H3Grande, H5, H7, H8, H9) Elewacja z drewna termowanego na podkonstrukcji (H6) Elewacja z tynku silikonowego na płycie fermacell - Weber TD341 Elewacja z podbitki świerkowej 19x146 krytej lakierem Saicos (H4) Wiatroizolacja - Folia Aqua - Controll XXL (nie występuje w wersji z tynkiem) Konstrukcja szkieletowa z elementów typu I-beam 400mm Wypełnienie z wełny mineralnej - Isover 400mm Płyta drewnopochodna OSB 3 12mm Łaty z przestrzenią wypełnioną wełną mineralną Isover 40x60mm Płyta drewnopochodna OSB 3 12mm Płyta gipsowo-kartonowa SG 12,5mm Strona 1 / 5

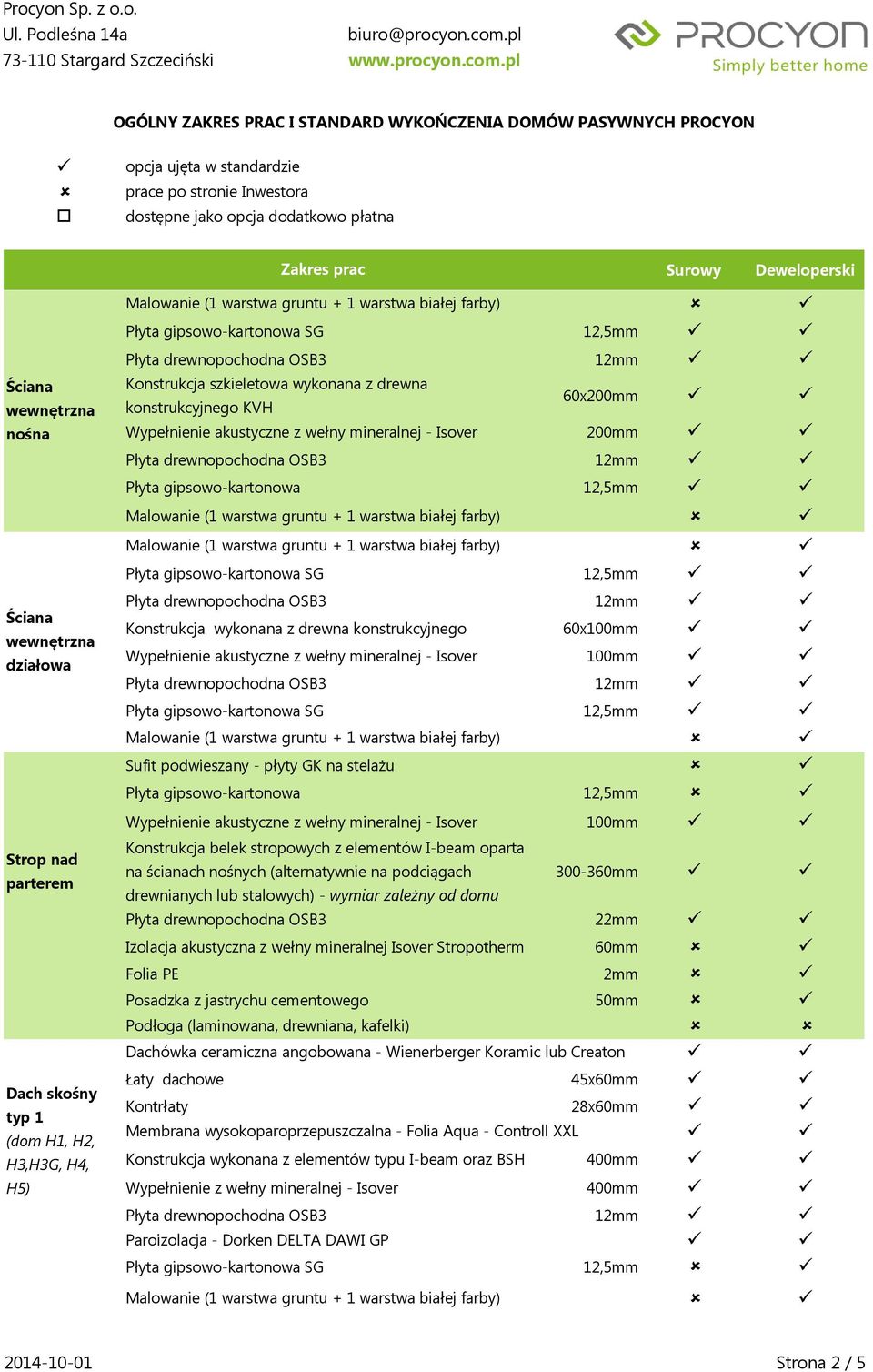

2 wewnętrzna nośna wewnętrzna działowa Strop nad parterem Dach skośny typ 1 (dom H1, H2, H3,H3G, H4, H5) Płyta gipsowo-kartonowa SG 12,5mm Płyta drewnopochodna OSB3 12mm Konstrukcja szkieletowa wykonana z drewna konstrukcyjnego KVH 60x200mm Wypełnienie akustyczne z wełny mineralnej - Isover 200mm Płyta drewnopochodna OSB3 12mm Płyta gipsowo-kartonowa 12,5mm Płyta gipsowo-kartonowa SG 12,5mm Płyta drewnopochodna OSB3 12mm Konstrukcja wykonana z drewna konstrukcyjnego 60x100mm Wypełnienie akustyczne z wełny mineralnej - Isover 100mm Płyta drewnopochodna OSB3 12mm Płyta gipsowo-kartonowa SG 12,5mm Sufit podwieszany - płyty GK na stelażu Płyta gipsowo-kartonowa 12,5mm Wypełnienie akustyczne z wełny mineralnej - Isover 100mm Konstrukcja belek stropowych z elementów I-beam oparta na ścianach nośnych (alternatywnie na podciągach drewnianych lub stalowych) - wymiar zależny od domu mm Płyta drewnopochodna OSB3 22mm Izolacja akustyczna z wełny mineralnej Isover Stropotherm 60mm Folia PE 2mm Posadzka z jastrychu cementowego 50mm Podłoga (laminowana, drewniana, kafelki) Dachówka ceramiczna angobowana - Wienerberger Koramic lub Creaton Łaty dachowe 45x60mm Kontrłaty 28x60mm Membrana wysokoparoprzepuszczalna - Folia Aqua - Controll XXL Konstrukcja wykonana z elementów typu I-beam oraz BSH 400mm Wypełnienie z wełny mineralnej - Isover 400mm Płyta drewnopochodna OSB3 12mm Płyta gipsowo-kartonowa SG 12,5mm Strona 2 / 5

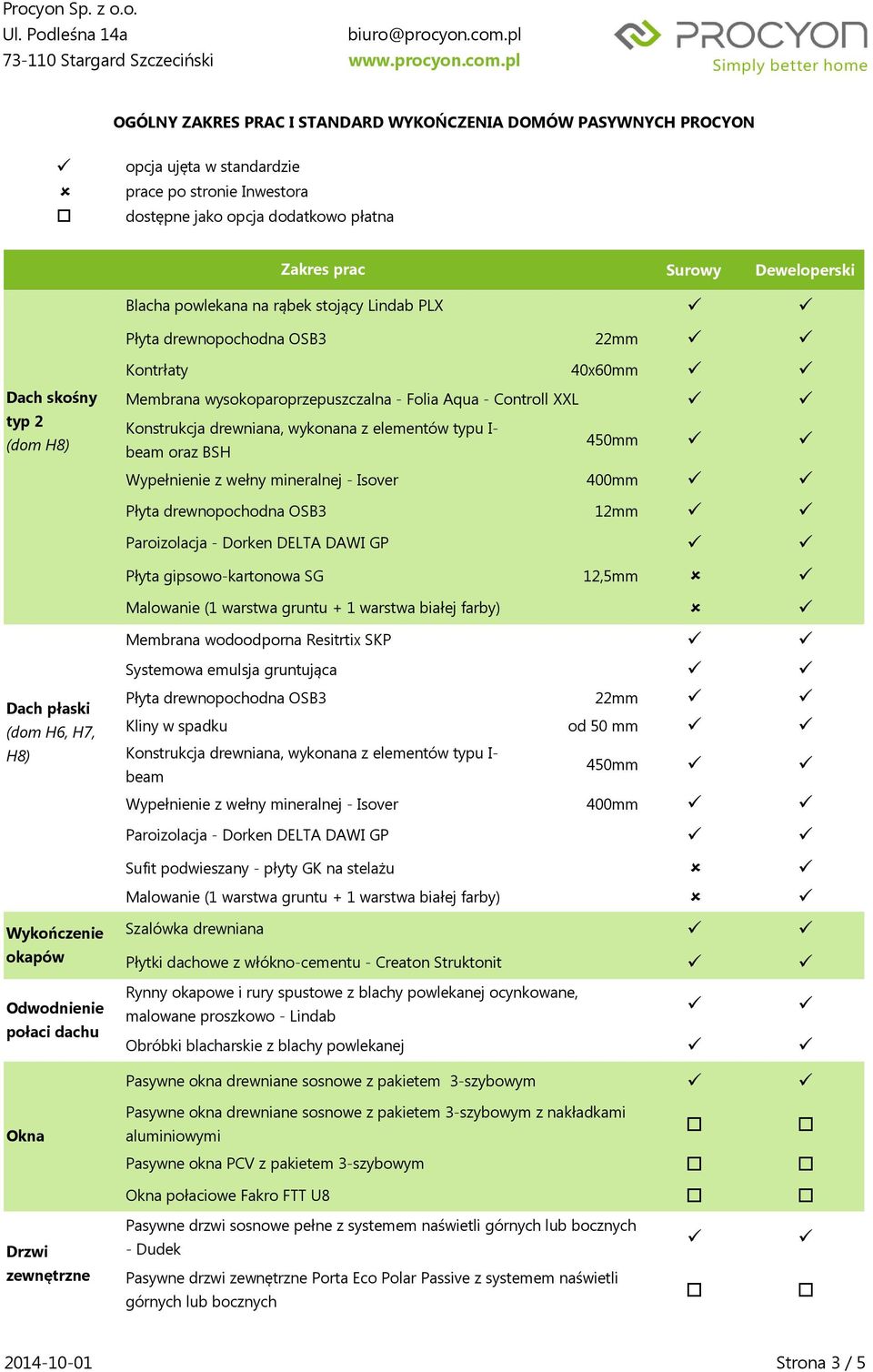

3 Dach skośny typ 2 (dom H8) Dach płaski (dom H6, H7, H8) Wykończenie okapów Odwodnienie połaci dachu Okna Drzwi zewnętrzne Blacha powlekana na rąbek stojący Lindab PLX Płyta drewnopochodna OSB3 22mm Kontrłaty 40x60mm Membrana wysokoparoprzepuszczalna - Folia Aqua - Controll XXL Konstrukcja drewniana, wykonana z elementów typu I- beam oraz BSH 450mm Wypełnienie z wełny mineralnej - Isover 400mm Płyta drewnopochodna OSB3 12mm Płyta gipsowo-kartonowa SG 12,5mm Membrana wodoodporna Resitrtix SKP Systemowa emulsja gruntująca Płyta drewnopochodna OSB3 22mm Kliny w spadku od 50 mm Konstrukcja drewniana, wykonana z elementów typu I- beam 450mm Wypełnienie z wełny mineralnej - Isover 400mm Sufit podwieszany - płyty GK na stelażu Szalówka drewniana Płytki dachowe z włókno-cementu - Creaton Struktonit Rynny okapowe i rury spustowe z blachy powlekanej ocynkowane, malowane proszkowo - Lindab Obróbki blacharskie z blachy powlekanej Pasywne okna drewniane sosnowe z pakietem 3-szybowym Pasywne okna drewniane sosnowe z pakietem 3-szybowym z nakładkami aluminiowymi Pasywne okna PCV z pakietem 3-szybowym Okna połaciowe Fakro FTT U8 Pasywne drzwi sosnowe pełne z systemem naświetli górnych lub bocznych - Dudek Pasywne drzwi zewnętrzne Porta Eco Polar Passive z systemem naświetli górnych lub bocznych Strona 3 / 5

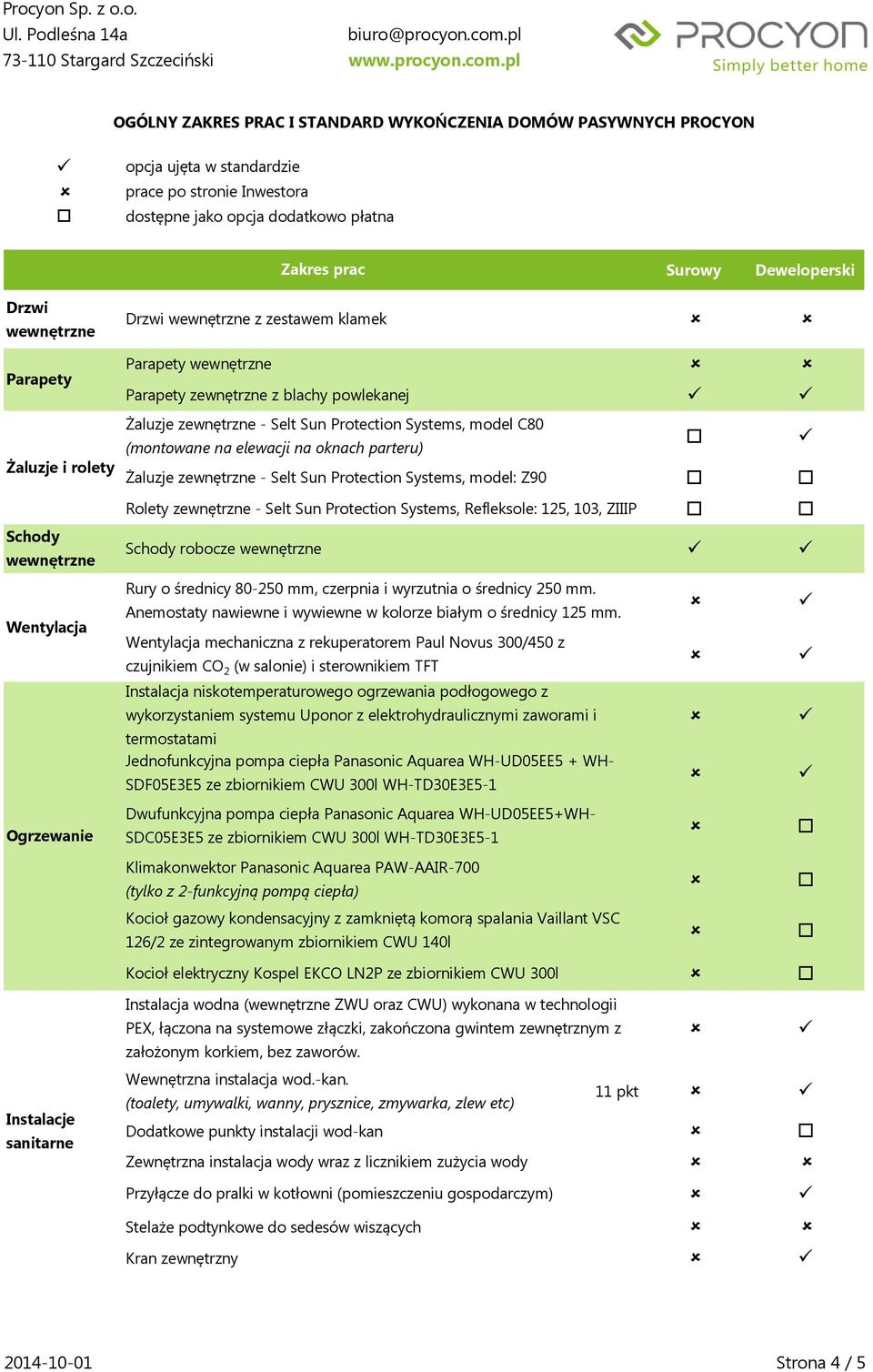

4 Drzwi wewnętrzne Parapety Żaluzje i rolety Schody wewnętrzne Wentylacja Ogrzewanie Instalacje sanitarne Drzwi wewnętrzne z zestawem klamek Parapety wewnętrzne Parapety zewnętrzne z blachy powlekanej Żaluzje zewnętrzne - Selt Sun Protection Systems, model C80 (montowane na elewacji na oknach parteru) Żaluzje zewnętrzne - Selt Sun Protection Systems, model: Z90 Rolety zewnętrzne - Selt Sun Protection Systems, Refleksole: 125, 103, ZIIIP Schody robocze wewnętrzne Rury o średnicy mm, czerpnia i wyrzutnia o średnicy 250 mm. Anemostaty nawiewne i wywiewne w kolorze białym o średnicy 125 mm. Wentylacja mechaniczna z rekuperatorem Paul Novus 300/450 z czujnikiem CO 2 (w salonie) i sterownikiem TFT Instalacja niskotemperaturowego ogrzewania podłogowego z wykorzystaniem systemu Uponor z elektrohydraulicznymi zaworami i termostatami Jednofunkcyjna pompa ciepła Panasonic Aquarea WH-UD05EE5 + WH- SDF05E3E5 ze zbiornikiem CWU 300l WH-TD30E3E5-1 Dwufunkcyjna pompa ciepła Panasonic Aquarea WH-UD05EE5+WH- SDC05E3E5 ze zbiornikiem CWU 300l WH-TD30E3E5-1 Klimakonwektor Panasonic Aquarea PAW-AAIR-700 (tylko z 2-funkcyjną pompą ciepła) Kocioł gazowy kondensacyjny z zamkniętą komorą spalania Vaillant VSC 126/2 ze zintegrowanym zbiornikiem CWU 140l Kocioł elektryczny Kospel EKCO LN2P ze zbiornikiem CWU 300l Instalacja wodna (wewnętrzne ZWU oraz CWU) wykonana w technologii PEX, łączona na systemowe złączki, zakończona gwintem zewnętrznym z założonym korkiem, bez zaworów. Wewnętrzna instalacja wod.-kan. (toalety, umywalki, wanny, prysznice, zmywarka, zlew etc) 11 pkt Dodatkowe punkty instalacji wod-kan Zewnętrzna instalacja wody wraz z licznikiem zużycia wody Przyłącze do pralki w kotłowni (pomieszczeniu gospodarczym) Stelaże podtynkowe do sedesów wiszących Kran zewnętrzny Strona 4 / 5

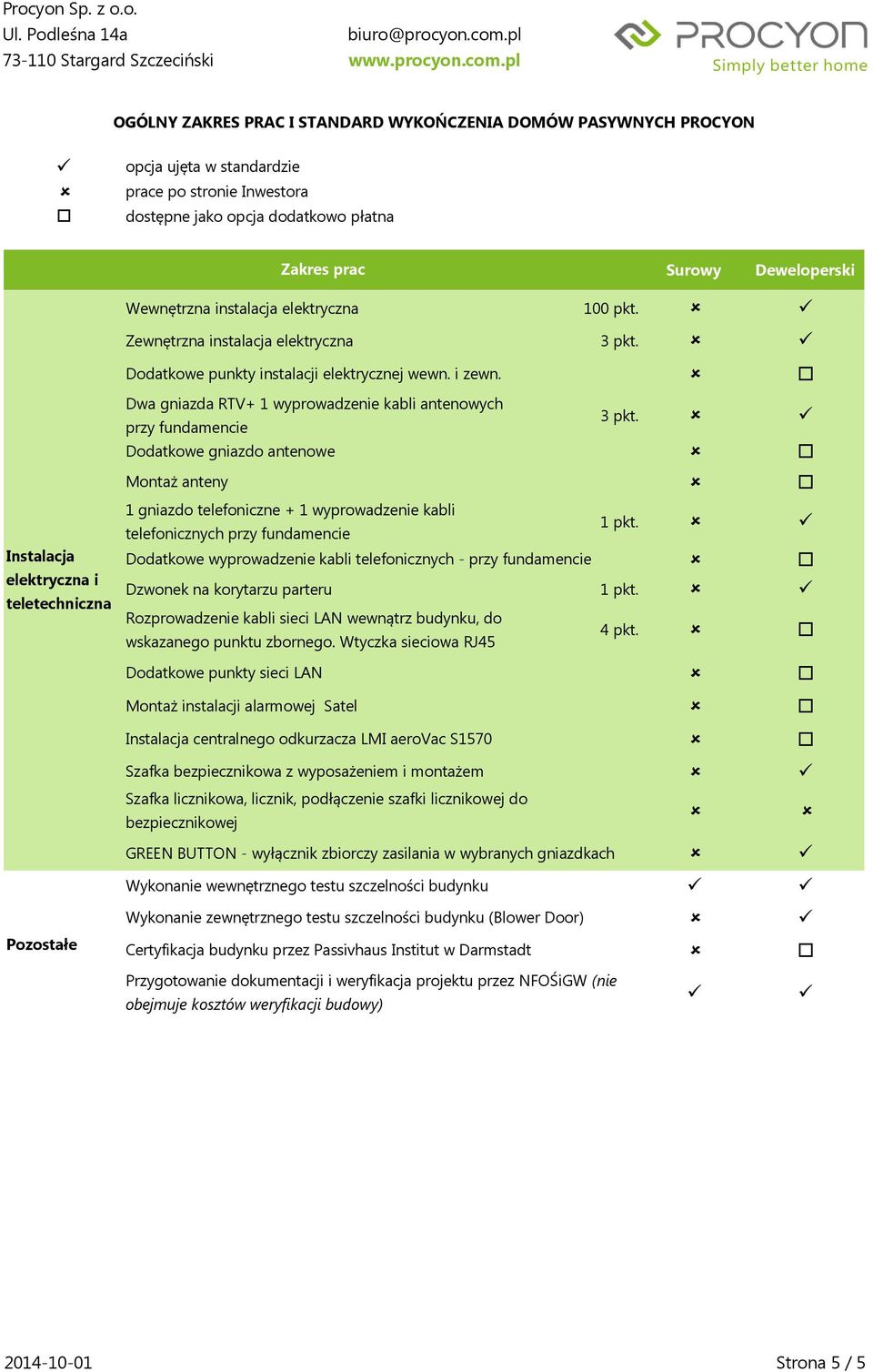

5 Instalacja elektryczna i teletechniczna Pozostałe Wewnętrzna instalacja elektryczna 100 pkt. Zewnętrzna instalacja elektryczna 3 pkt. Dodatkowe punkty instalacji elektrycznej wewn. i zewn. Dwa gniazda RTV+ 1 wyprowadzenie kabli antenowych przy fundamencie Dodatkowe gniazdo antenowe Montaż anteny 1 gniazdo telefoniczne + 1 wyprowadzenie kabli telefonicznych przy fundamencie Dodatkowe wyprowadzenie kabli telefonicznych - przy fundamencie 3 pkt. 1 pkt. Dzwonek na korytarzu parteru 1 pkt. Rozprowadzenie kabli sieci LAN wewnątrz budynku, do wskazanego punktu zbornego. Wtyczka sieciowa RJ45 Dodatkowe punkty sieci LAN Montaż instalacji alarmowej Satel Instalacja centralnego odkurzacza LMI aerovac S1570 Szafka bezpiecznikowa z wyposażeniem i montażem Szafka licznikowa, licznik, podłączenie szafki licznikowej do bezpiecznikowej 4 pkt. GREEN BUTTON - wyłącznik zbiorczy zasilania w wybranych gniazdkach Wykonanie wewnętrznego testu szczelności budynku Wykonanie zewnętrznego testu szczelności budynku (Blower Door) Certyfikacja budynku przez Passivhaus Institut w Darmstadt Przygotowanie dokumentacji i weryfikacja projektu przez NFOŚiGW (nie obejmuje kosztów weryfikacji budowy) Strona 5 / 5
