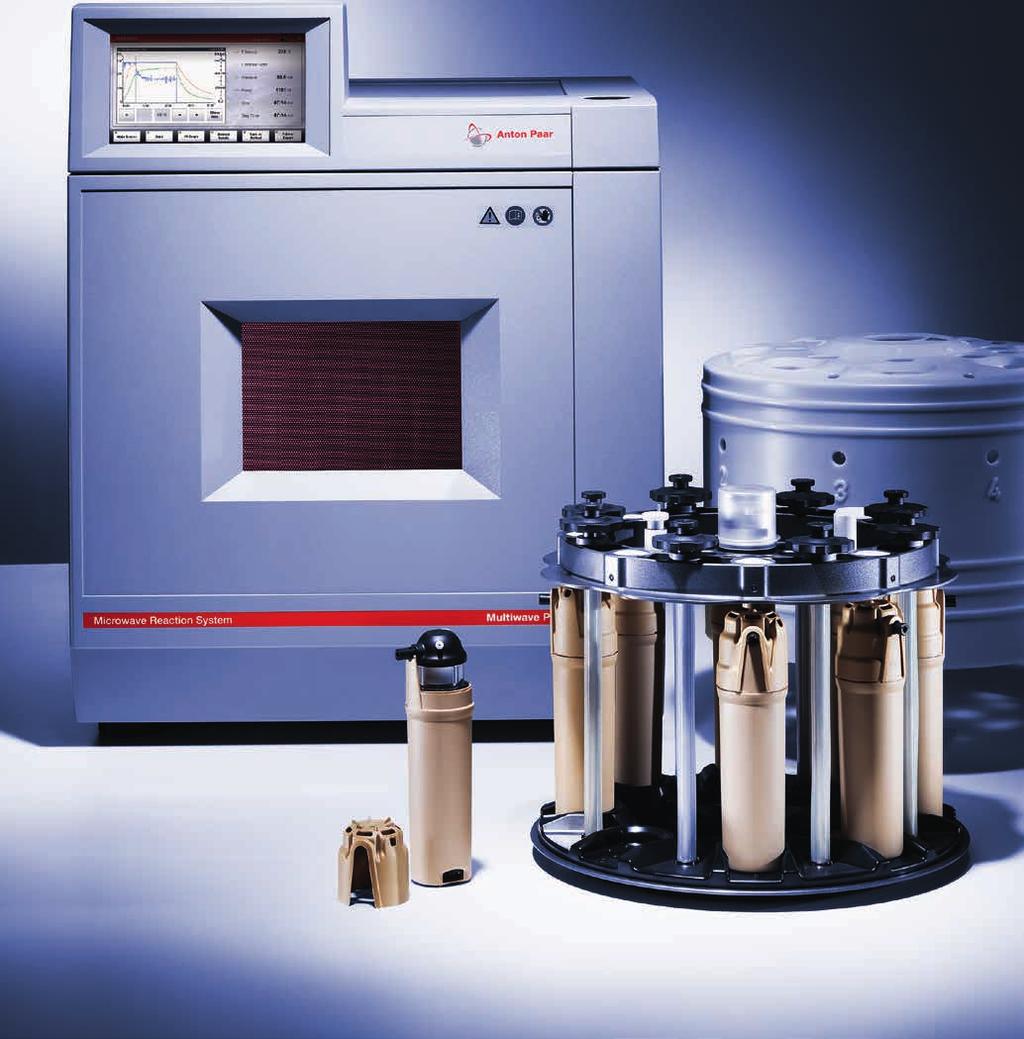

1 Mikrofalowy system reakcyjny do przygotowywania próbek Multiwave PRO

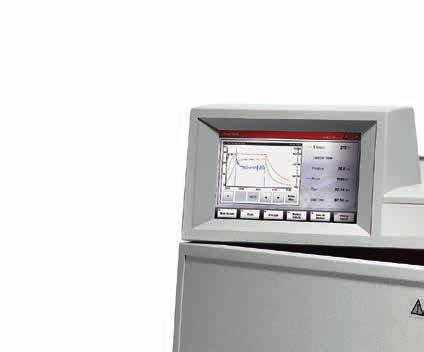

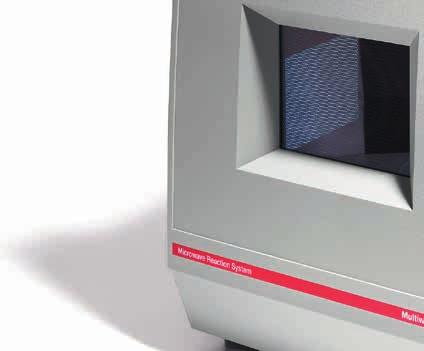

2 Multiwave PRO Czołowa metoda przygotowywania próbek Mikrofalowy system przygotowywania próbek Multiwave PRO oferuje rozwiązania, dzięki którym uzyskamy powtarzalne wyniki analiz. System Multiwave PRO jest znakomicie przystosowany do wysokich temperatur i posiada funkcje pozwalające na kontrolę reakcji. Szeroki zakres akcesoriów pozwala na przeprowadzenie w jednym systemie mikrofalowym roztwarzania, ługowania, spalania w tlenie, ekstrakcji rozpuszczalnikami, suszenia, odparowywania i roztwarzania wspartego promieniowaniem UV. Najwyższa jakość analizy elementarnej możliwa jest dzięki zapewnieniu najwyższej jakości przygotowania próbek. Nawet przy zastosowaniu najwyższej jakości wyposażenia analitycznego, uzyskanie wiarygodnych wyników pomiarowych wymaga zapewnienia optymalnych warunków przygotowania próbek. Posiadająca 40 letnie doświadczenie firma Anton Paar to partner godny zaufania. Firma Anton Paar produkuje najwyższej jakości urządzenia oraz oferuje specjalistyczne usługi doradcze i serwisowe takie jak: - Zespół specjalistów gwarantujący indywidualne wsparcie na całym świecie - Usługa serwisu u klienta - Światowa sieć laboratoriów demonstracyjnych i aplikacyjnych - Prezentacje u klienta - Rozszerzony program szkoleń i seminariów internetowych - Literatura dotycząca zastosowań oraz aktualizacje oprogramowania dostępne za pośrednictwem strony internetowej firmy Anton Paar Pomoc o czasie W zależności od potrzeb klientów, naukowy zespół chemików firmy Anton Paar jest gotów stworzyć metodę dostosowaną indywidualnie do danej próbki, jej zastosowania docelowego oraz stosowanej techniki pomiarowej.

3 Wygodna obsługa bez specjalnych narzędzi Otwieranie i zamykanie rotorów, naczyń oraz czujników Multiwave PRO jest szybkie i łatwe - wystarczy użyć rąk. Obsługa bez dodatkowych narzędzi to zaleta oferowana wyłącznie przez urządzenia firmy Anton Paar. Pozwala ona na uproszczenie często powtarzanych kroków. Dopasowany do farmacji Firma Anton Paar oferuje specjalny zestaw kwalifikacji farmaceutycznej urządzenia Multiwave PRO. Zestaw ten obejmuje pakiety poświadczające DQ, IQ, OQ, PQ, analizę ryzyka, oprogramowanie zgodne z 21 CFR część 11, listę odchyleń, ścieżkę audytową oraz standardowe procedury operacyjne użytkownika. Dokumentacja spełnia wymagania GMP, 21 CFR część 11, GAMP 5, USP<1058> oraz obejmuje wszystkie kroki całościowej kwalifikacji farmaceutycznej urządzeń. Chłodzenie: szybkie i ciche Zintegrowany układ chłodzenia wymuszonym obiegiem powietrza z unikalną konstrukcją szczeliny powietrznej chłodzi naczynia po cyklach grzania w przeciągu minut. Zoptymalizowane chłodzenie skraca czas obróbki oraz wydłuża żywotność kluczowych komponentów systemu. Użytkownik nie musi już obchodzić się z gorącymi naczyniami ciśnieniowymi ani podłączać zewnętrznego układu chłodzenia. Zastosowany układ chłodzenia powietrzem jest wydajny i trwały, a przy tym niezwykle cichy. Zdalne sterowanie Zdalny dostęp za pośrednictwem VNC pozwala na łatwą obsługę urządzenia Multiwave PRO za pomocą komputera, laptopa lub telefonu komórkowego. Bezpieczeństwo bez kompromisów Dzięki zastosowaniu wielu aktywnych i pasywnych systemów ochrony systemu, użytkownika oraz otoczenia zewnętrznego, Multiwave PRO gwarantuje bezpieczeństwo w każdej sytuacji. Tylko urządzenie Multiwave PRO posiada certyfikaty ETL oraz GS ("Atest bezpieczeństwa") wydane przez zewnętrzną jednostkę atestującą.

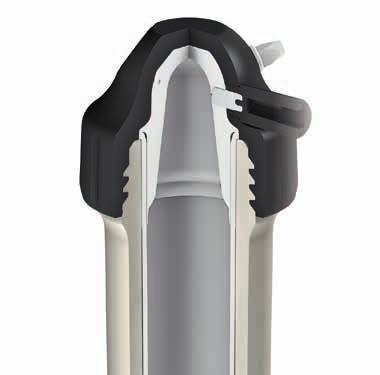

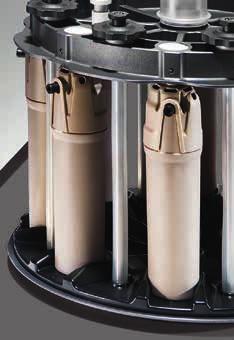

4 Naczynia reakcyjne Naczynie reakcyjne to serce urządzenia Multiwave PRO oraz kluczowy element w procesie prawidłowego przygotowania próbki. Naczynie z uszczelką wargową Pokrywka naczynia Mocowanie pokrywki polega na jej ręcznym dokręceniu. Dysk bezpieczeństwa Wytrzymały, metalowy dysk zabezpiecza naczynie w przypadku wystąpienia nadciśnienia. Uszczelka wargowa Uszczelnienie wysokociśnieniowe wykonane z teflonu, zabezpieczające przed zanieczyszczeniami, o dużej tolerancji na nadciśnienia. Naczynie wewnętrzne Wykonane z wysokiej czystości tworzywa PTFE-TFM jest obojętne chemicznie i odporne na agresywne chemikalia. Osłona wysokociśnieniowa Wykonana z wzmacnianego włóknem tworzywa PEEK lub ceramiki z tlenku glinu. Do procesów roztwarzania wymagających jednocześnie maksymalnych temperatur i wysokiego ciśnienia dostępne są wysoce wytrzymałe naczynia ze szkła kwarcowego.

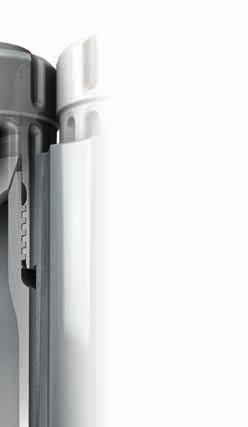

5 Naczynie typu SMART VENT Pokrywka naczynia Niezawodna kontrola ciśnienia dzięki zastosowaniu bezpiecznego uwalniania nadciśnienia. Obsługa naczynia bez używania narzędzi. Uszczelnienie Wystarczy umieścić na korpusie naczynia, nie wymaga dodatkowej obsługi. Korpus naczynia Wykonane z wysokiej czystości tworzywa PTFE-TFM jest obojętne chemicznie i odporne na agresywne chemikalia. Zintegrowane żeberka chłodzące pozwalają na szybkie obniżenie temperatury i skrócenie czasu procesu. Płaskie dno umożliwia łatwe ważenie. Naczynie może zostać postawione bezpośrednio na wadze. Kompaktowy, aluminiowy rotor Skupia pole mikrofalowe na próbce, co gwarantuje wysoką skuteczność nagrzewania.

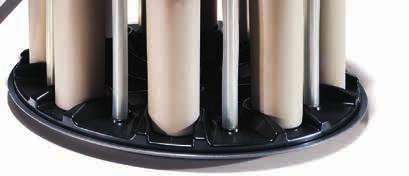

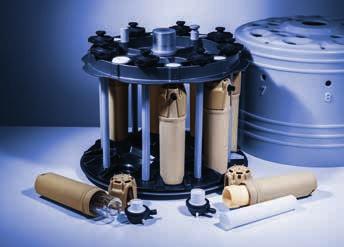

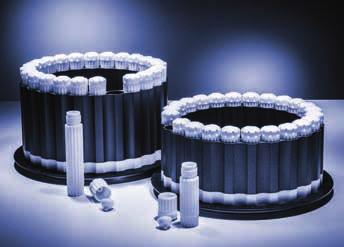

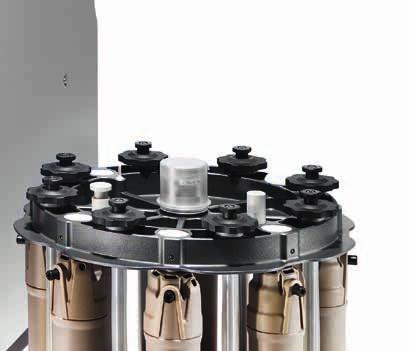

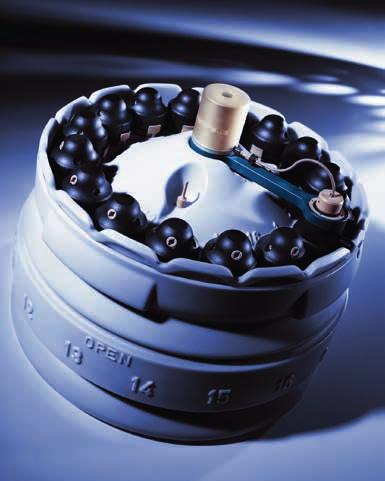

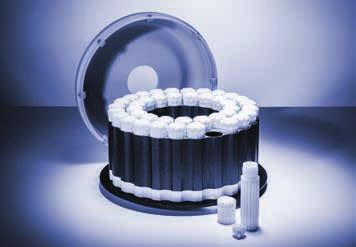

6 Rotory do mineralizacji kwasami Najwyższe parametry Rotor 8N umożliwia uzyskanie najwyższej jakości mineralizacji. Rotor 8N pozwala na zastosowanie temperatur do 300 C i ciśnień do 80 bar przez czas dłuższy niż 2 godziny. Ciągłe monitorowanie ciśnienia panującego we wszystkich ośmiu naczyniach gwarantuje bezpieczne i precyzyjne kontrolowanie reakcji, nawet w przypadku krytycznych próbek takich jak ceramika, półprzewodniki, kruszce, żużle, popioły, plastiki, oleje, smary, węgiel oraz materiały ognioodporne. Wysoka wytrzymałość i długa żywotność Zastosowanie wymiennych płaszczy ciśnieniowych, wkładów oraz uszczelnień pozwala na badania różnorodnych próbek, od typowego dla środowiska naturalnego materiału biologicznego, żywność, pometale, stopy metali i materiały geologiczne. Jego uniwersalność pozwala nawet na ekstrakcję rozpuszczalnikami. Zmiana płaszcza ciśnieniowego wykonanego z PEEK-GF (MF100) na płaszcz ceramiczny (HF100) pozwala na podwojenie odporności na nadciśnienie. Duże ilości próbek Rotory 24HVT50 oraz 24HVT80 w połączeniu z naczyniami wykonanymi w technologii SMART VENT pozwalają na uzyskanie precyzyjnej kontroli ciśnienia oraz na bezpieczną obróbkę substancji o różnej charakterystyce w tym samym procesie. Temperatura wewnątrz każdego naczynia może być kontrolowana bez potrzeby stosowania opcjonalnego czujnika. Rotory te są idealne do roztwarzania różnego rodzaju próbek, zarówno żywnościowych jak i biologicznych czy również ścieków, mułu, gleb, osadów, próbek rolniczych, kosmetycznych i farmaceutycznych. Duża ilość próbki i duża liczba próbek Rotor na 41 naczyń umożliwia uzyskanie wysokiej wydajności i eliminuje wąskie gardło w procesie przygotowania próbek. Trzyczęściowe naczynie zostało zaprojektowane do obsługi bez używania dodatkowych narzędzi, prostego czyszczenia, długiej żywotności oraz z uwzględnieniem niskich kosztów eksploatacyjnych. Rotor 41HVT56 może być używany do roztwarzania różnego rodzaju próbek, w tym próbek biologicznych, żywnościowych, środowiskowych, czy też próbek rolniczych, kosmetycznych i farmaceutycznych. Mikropróbki Rotor 64-pozycyjny umożliwia roztwarzanie próbek o masie do 20 mg w 1 ml kwasu. Jest to unikatowe rozwiązanie do obróbki dużych ilości mikropróbek np. materiału biologicznego.

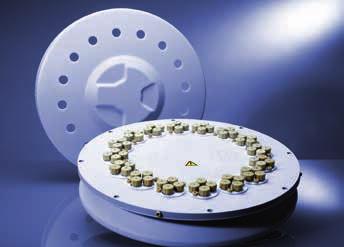

7 Dane techniczne Rotor 64MG5 41HVT56 24HVT50 24 HVT80 16MF100 16HF100 8NXF100 8NXQ80 Liczba naczyń Kontrola reakcji T w 16 pozycjach T we wszystkich pozycjach T we wszystkich pozycjach T i p we wszystkich pozycjach Kontrola reakcji w naczyniu referencyjnym brak brak brak p/t lub p T Naczynia MG5 HVT56 HVT50 HVT80 MF100 HF100 XF100 XQ80 Materiał wkładu Szkło (uszczelnienie PTFE) PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM brak Osłona ciśnieniowa brak brak brak brak PEEK-GF Ceramiczna Ceramiczna Kwarcowa Pojemność 5 ml 56 ml 50 ml 80 ml 100 ml 100 ml 100 ml 80 ml Odporny na HF Nie Tak Tak Tak Tak Tak Tak Nie p... ciśnienie, T... temperatura, n.a.... brak

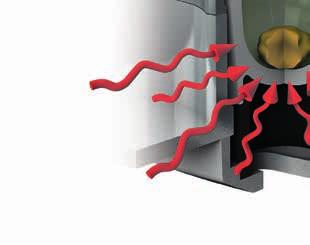

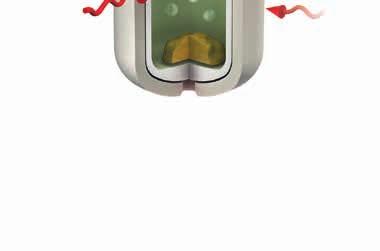

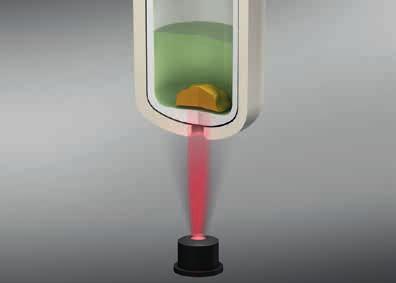

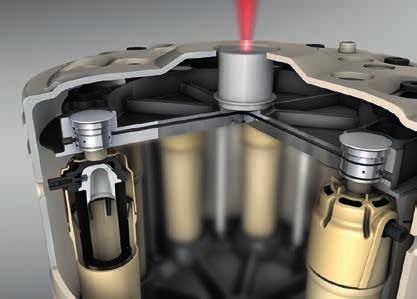

8 Zaawansowane czujniki W celu uzyskania najwyższej klasy wyników i zagwarantowania najwyższego bezpieczeństwa pracy, Multiwave PRO ciągle kontroluje wartość ciśnienia i temperatury. Bezprzewodowy pomiar i kontrola temperatury Monitorowanie temperatury każdego naczynia za pośrednictwem czujnika podczerwieni Efekt: Bezpieczny i stabilny proces mineralizacji. Próbka Czujnik podczerwieni Naczynie reakcyjne Czujnik podczerwieni dokonuje pomiaru temperatury u podstaw każdego naczynia reakcyjnego. W przypadku zbytniego wzrostu temperatury, Multiwave PRO zmniejsza energię promieniowania mikrofalowego w celu uniknięcia przekroczenia ustalonej wartości granicznej. Kontrolowanie temperatury wewnętrznej każdego naczynia pomiarowego za pomocą czujnika podczerwieni Efekt: Precyzyjna kontrola procesów mineralizacji w naczyniach. Próbka Czujnik podczerwieni Transmisja danych poprzez IR Naczynie reakcyjne Termometr zanurzeniowy Stabilny i precyzyjny model temperaturowy naczyń HVT50, HVT80 oraz HVT56 pozwala na ustalenie temperatury wewnętrznej w każdym naczyniu bez konieczności stosowania dodatkowego czujnika. Procesy mineralizacji mogą być kontrolowane z zastosowaniem różnych strategii sterowania temperaturą. Temperaturą odniesienia może być temperatura najzimniejszej próbki, najcieplejszej próbki lub średnia temperatura wszystkich próbek. Pomiar temperatury w naczyniu referencyjnym Czujnik elektroniczny Szybka i precyzyjna kontrola, nawet w przypadku szybko przebiegających, spontanicznych reakcji. Czujniki Czujnik temperatury jest wbudowany w jedno z naczyń reakcyjnych. W systemie Multiwave PRO można definiować przebiegi przyrostu temperatury, co stanowi ważne narzędzie przy roztwarzaniu próbek i przy rozwijaniu metodyk.

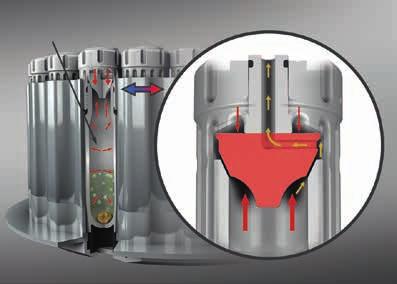

9 Bezprzewodowy pomiar i kontrola ciśnienia Zwiększanie ciśnienia Poprzez kontrolowane uwolnienie nadciśnienia Efekt: precyzyjna kontrola ciśnienia każdego naczynia oraz wyraźnie zwiększona temperatura mineralizacji. Dzięki zastosowaniu w naczyniach HVT technologi SMART VENT, proces uwalnialnia nadciśnienia przebiega bezpiecznie i stabilnie. Zatem maksymalna temperatura nie jest ograniczona użytymi ilościami próbek. To pozwala na roztwarzanie dużych próbek o różnym charakterze w jednym cyklu. Nadciśnienie Transmisja danych poprzez IR Pomiar ciśnienia w naczyniu referencyjnym Efekt: szybka i precyzyjna kontrola, nawet w przypadku szybko przebiegających, reakcji spontanicznych. Czujnik elektroniczny Czujniki Przetwornik hydrauliczny Czujnik ciśnienia (może być również zespolony z czujnikiem temperatury) umieszczony jest w jednym z naczyń. Czujnik mierzy ciśnienie i jego wzrost co 20 milisekund. W przypadku przekroczenia jednej z zadanych wartości ciśnienia, moc promieniowania mikrofalowego zostaje zredukowana oraz, w razie potrzeby, zwiększana jest intensywność chłodzenia. Transmisja danych poprzez IR Czujnik elektroniczny Pomiar ciśnienia we wszystkich naczyniach co 20 milisekund Efekt: Niezwykle szybki oraz równoczesny pomiar ciśnienia pozwala prowadzić procesy roztwarzania w najwyższych możliwych temperaturach. Przetwornik hydrauliczny Wysoka częstotliwość pomiaru ciśnienia pozwala na wychwytywanie krytycznych momentów procesu, które mogą występować np. w wyniku reakcji spontanicznych. Multiwave PRO natychmiast zmniejsza moc promieniowania mikrofalowego, aby niepożądana reakcja była zatrzymywana zanim doprowadzi do niekontrolowanego wzrostu ciśnienia.

10 Specjalne rozwiązania Niektóre próbki wymagają zastosowania specjalnych procesów. Multivawe PRO pozwala na zastosowanie unikalnych metod będących wydajnymi alternatywami dla procesu mineralizacji. Tlen Reflux spłukuje wewnętrzne powierzchnie Szybka i czysta mineralizacja palnych ciał stałych Indukowane mikrofalowo spalanie w tlenie (MIC) XQ80 Próbka Roztwór absorpcyjny Unikatowa, czysta i szybka metoda. Halogenki lub metale adsorbowane są w w rozcieńczonych roztworach a pomiar ich zawartości jest możliwy bez rozcieńczania. Odpowiednie do wszystkich palnych ciał stałych, takich jak drewno, papier, węgiel, żywność lub polimery. Równoległe spalanie do 8 próbek w wysoce wytrzymałych naczyniach kwarcowych. Zastępuje stalowe bomby do spalania. Lampa UV Próbka ciekła Filtr strzykawkowy Uchwyt na 4 wialki Hydroliza białek w ułamku sekundy Hydroliza białek wspomagana promieniowaniem mikrofalowym Do zewnętrzenej płuczki HCl Próbka białka Hydroliza białek w czasie poniżej 1 godziny. Ilości w zakresie od miligramów do grama. Precyzyjna kontrola temperatury w trakcie trwania reakcji. Możliwość zastosowania atmosfery gazu obojętnego.

11 Naczynie z uszczelnieniem stożkowym Roztwarzanie próbek ciekłych, zawierających składniki organiczne Roztwarzanie wspomagane UV Unikalne zasilaniie mikrofalowo lampy UV powodują powstawanie rodników roztwarzających próbkę. Powstający w ten sposób roztwór o niskim stężeniu pozwala na wykonanie pomiaru bez konieczności rozcieńczania. Analiza śladowa np. wody morskiej, ścieków, płynów ustrojowych lub napojów. Niskie wyniki próby ślepej. Roztwór Próbka Mieszadełko magnetyczne Ekstrakcja substancji organicznych Ekstrakcja wspomagana promieniowaniem mikrofalowym Wydajna alternatywa dla powolnych i żmudnych procesów ekstrakcji. Polepszenie wydajności analizy bazującej na HPLC lub GC. Zgodność z metodami US-EPA oraz ASTM. Skrócenie czasu ekstrakcji z godzin do minut. Możliwość ekstrakcji PCB, PAH oraz węglowodorów z próbek środowiskowych oraz żywności, reakcje derywatyzacji przed analizą i ekstrakcją polimerów. Filtr strzykawkowy Przyspieszenie procedury odparowywania Odparowywanie wspomagane promieniowaniem mikrofalowym Osuszanie próbki przed mineralizacją Osuszanie mikrofalowe Rotor 8EVAP upraszcza i przyspiesza odparowanie kwasów i zatężania roztworów wodnych dzięki zastosowaniu promieniowania mikrofalowego. Zewnętrzna płuczka neutralizuje opary kwasu, zmywając go ze skutecznością sięgającą 95%. Przed procesem roztwarzania roztwór próbki może zostać zatężony celem zwiększenia stężenia analitu i poprawy wydajności roztwarzania. Po odparowaniu należy jedynie przenieść wkład naczynia do rotora do roztwarzania. Wyciąg Ceramiczna Płytka Rotor 1DRY skutecznie osusza próbki. Skuteczne osuszanie: czterokrotnie szybsze w porównaniu z konwencjonalnymi metodami. Otrzymujemy próbki bez karbonizacji lub zanieczyszczeń. Usuwanie wilgoci i niepożądanych zapachów za pośrednictwem wyciągu.

12 2017 Anton Paar GmbH I Prawa autorskie zastrzeżone. Dane techniczne mogą ulec zmianie. D19IP001PL-G D19IP001PL-G
