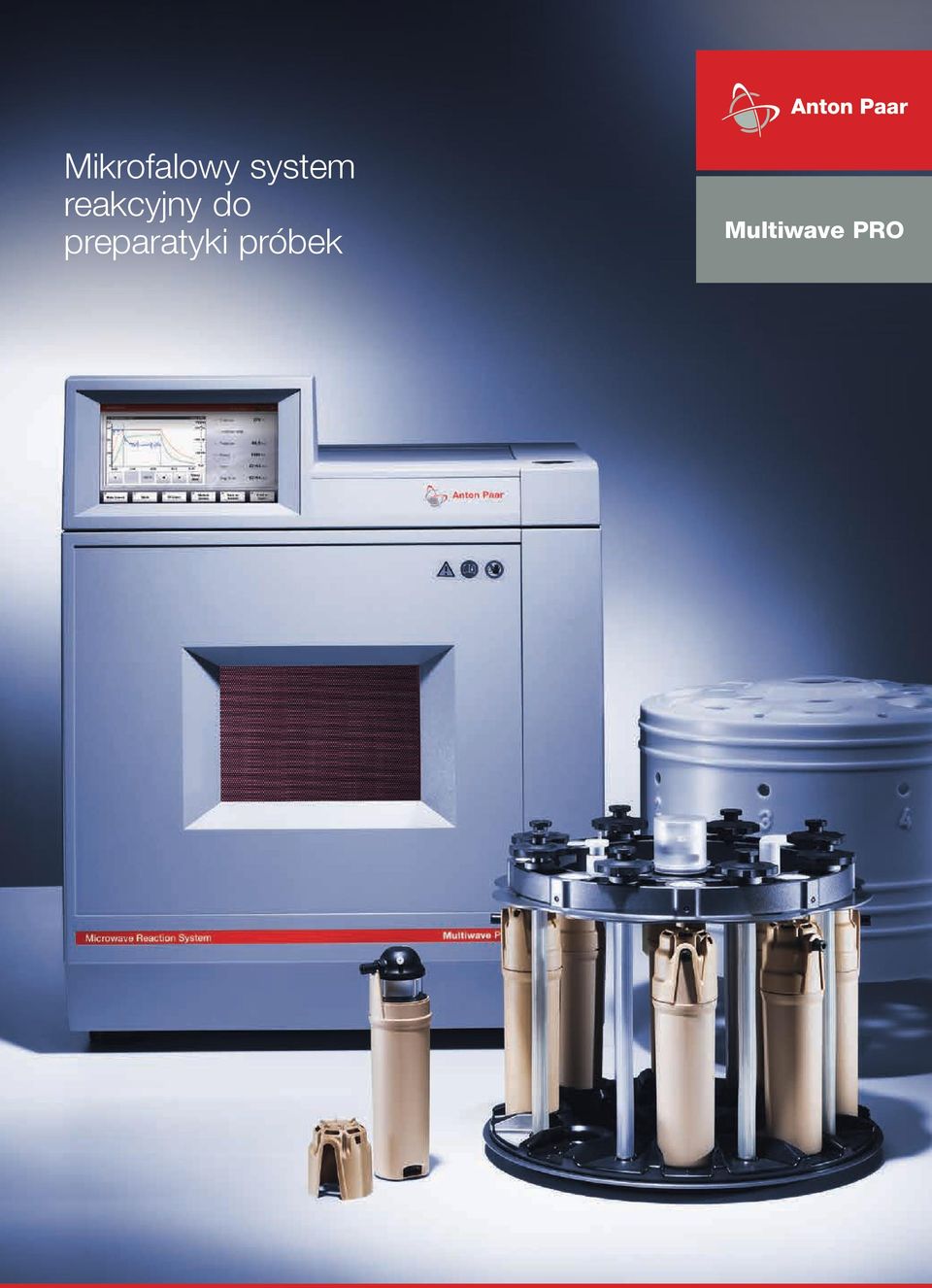

1 Mikrofalowy system reakcyjny do preparatyki próbek Multiwave PRO

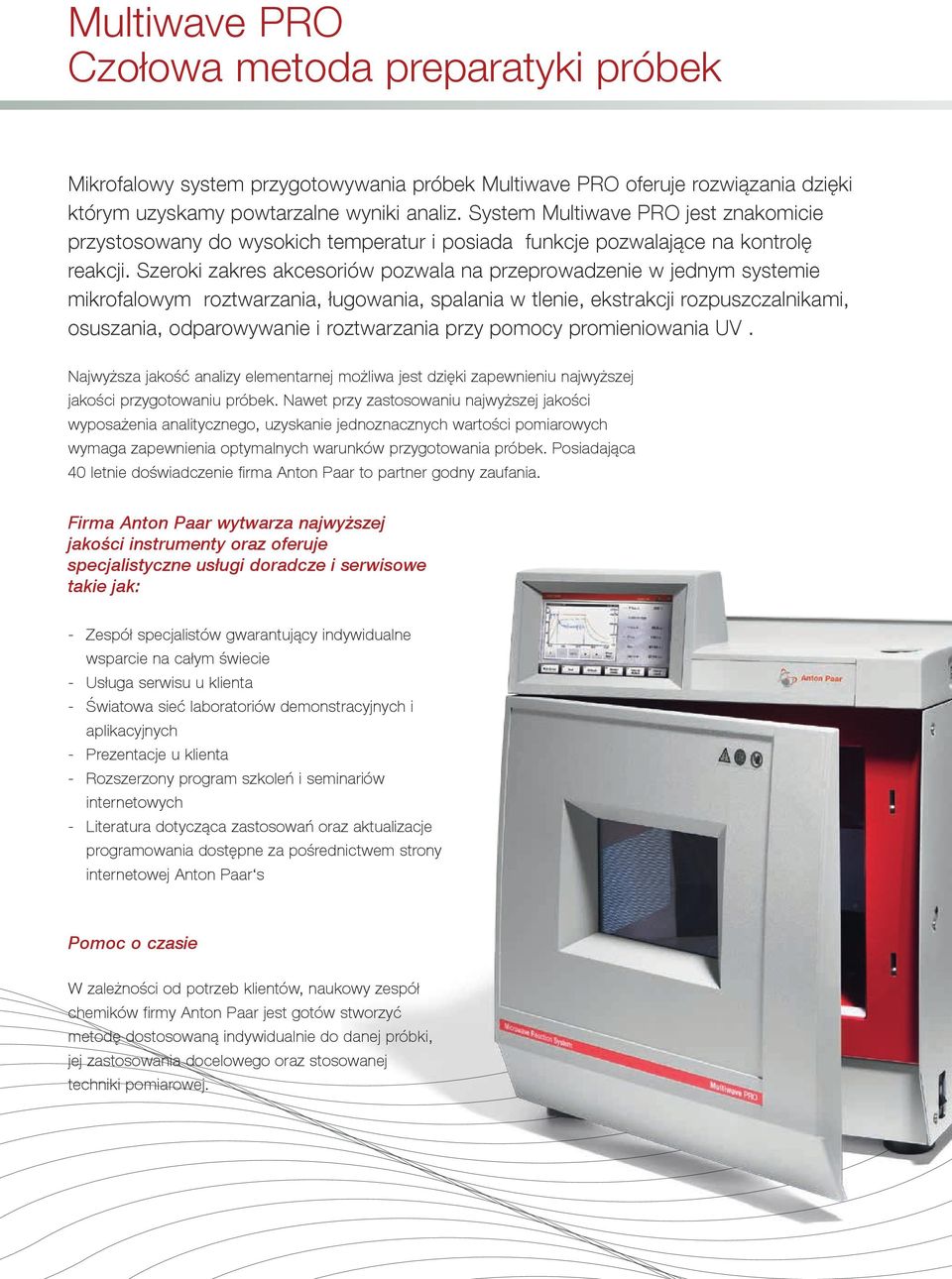

2 Multiwave PRO Czołowa metoda preparatyki próbek Mikrofalowy system przygotowywania próbek Multiwave PRO oferuje rozwiązania dzięki którym uzyskamy powtarzalne wyniki analiz. System Multiwave PRO jest znakomicie przystosowany do wysokich temperatur i posiada funkcje pozwalające na kontrolę reakcji. Szeroki zakres akcesoriów pozwala na przeprowadzenie w jednym systemie mikrofalowym roztwarzania, ługowania, spalania w tlenie, ekstrakcji rozpuszczalnikami, osuszania, odparowywanie i roztwarzania przy pomocy promieniowania UV. Najwyższa jakość analizy elementarnej możliwa jest dzięki zapewnieniu najwyższej jakości przygotowaniu próbek. Nawet przy zastosowaniu najwyższej jakości wyposażenia analitycznego, uzyskanie jednoznacznych wartości pomiarowych wymaga zapewnienia optymalnych warunków przygotowania próbek. Posiadająca 40 letnie doświadczenie firma Anton Paar to partner godny zaufania. Firma Anton Paar wytwarza najwyższej jakości instrumenty oraz oferuje specjalistyczne usługi doradcze i serwisowe takie jak: - Zespół specjalistów gwarantujący indywidualne wsparcie na całym świecie - Usługa serwisu u klienta - Światowa sieć laboratoriów demonstracyjnych i aplikacyjnych - Prezentacje u klienta - Rozszerzony program szkoleń i seminariów internetowych - Literatura dotycząca zastosowań oraz aktualizacje programowania dostępne za pośrednictwem strony internetowej Anton Paar s Pomoc o czasie W zależności od potrzeb klientów, naukowy zespół chemików firmy Anton Paar jest gotów stworzyć metodę dostosowaną indywidualnie do danej próbki, jej zastosowania docelowego oraz stosowanej techniki pomiarowej.

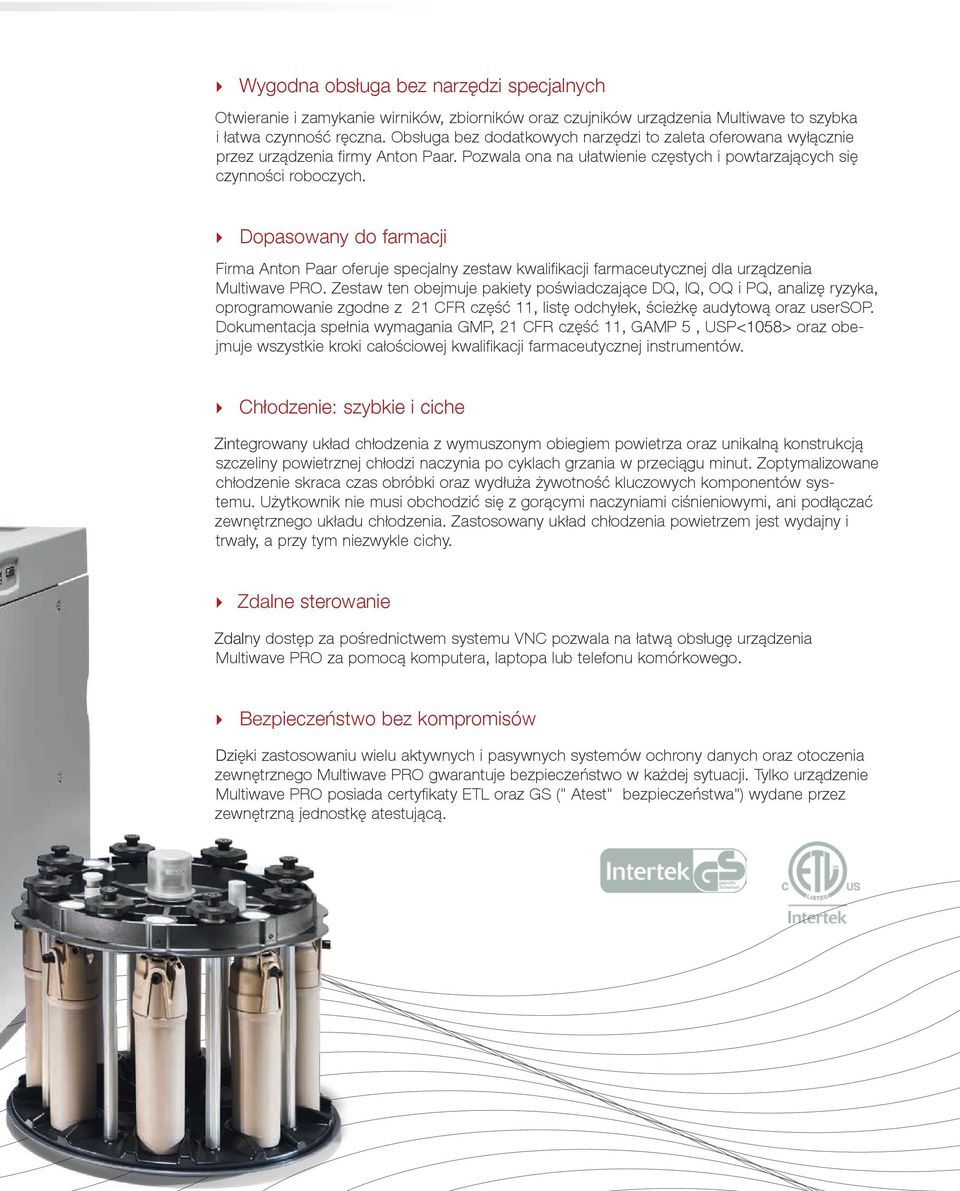

3 Wygodna obsługa bez narzędzi specjalnych Otwieranie i zamykanie wirników, zbiorników oraz czujników urządzenia Multiwave to szybka i łatwa czynność ręczna. Obsługa bez dodatkowych narzędzi to zaleta oferowana wyłącznie przez urządzenia firmy Anton Paar. Pozwala ona na ułatwienie częstych i powtarzających się czynności roboczych. Dopasowany do farmacji Firma Anton Paar oferuje specjalny zestaw kwalifikacji farmaceutycznej dla urządzenia Multiwave PRO. Zestaw ten obejmuje pakiety poświadczające DQ, IQ, OQ i PQ, analizę ryzyka, oprogramowanie zgodne z 21 CFR część 11, listę odchyłek, ścieżkę audytową oraz usersop. Dokumentacja spełnia wymagania GMP, 21 CFR część 11, GAMP 5, USP<1058> oraz obejmuje wszystkie kroki całościowej kwalifikacji farmaceutycznej instrumentów. Chłodzenie: szybkie i ciche Zintegrowany układ chłodzenia z wymuszonym obiegiem powietrza oraz unikalną konstrukcją szczeliny powietrznej chłodzi naczynia po cyklach grzania w przeciągu minut. Zoptymalizowane chłodzenie skraca czas obróbki oraz wydłuża żywotność kluczowych komponentów systemu. Użytkownik nie musi obchodzić się z gorącymi naczyniami ciśnieniowymi, ani podłączać zewnętrznego układu chłodzenia. Zastosowany układ chłodzenia powietrzem jest wydajny i trwały, a przy tym niezwykle cichy. Zdalne sterowanie Zdalny dostęp za pośrednictwem systemu VNC pozwala na łatwą obsługę urządzenia Multiwave PRO za pomocą komputera, laptopa lub telefonu komórkowego. Bezpieczeństwo bez kompromisów Dzięki zastosowaniu wielu aktywnych i pasywnych systemów ochrony danych oraz otoczenia zewnętrznego Multiwave PRO gwarantuje bezpieczeństwo w każdej sytuacji. Tylko urządzenie Multiwave PRO posiada certyfikaty ETL oraz GS (" Atest" bezpieczeństwa") wydane przez zewnętrzną jednostkę atestującą.

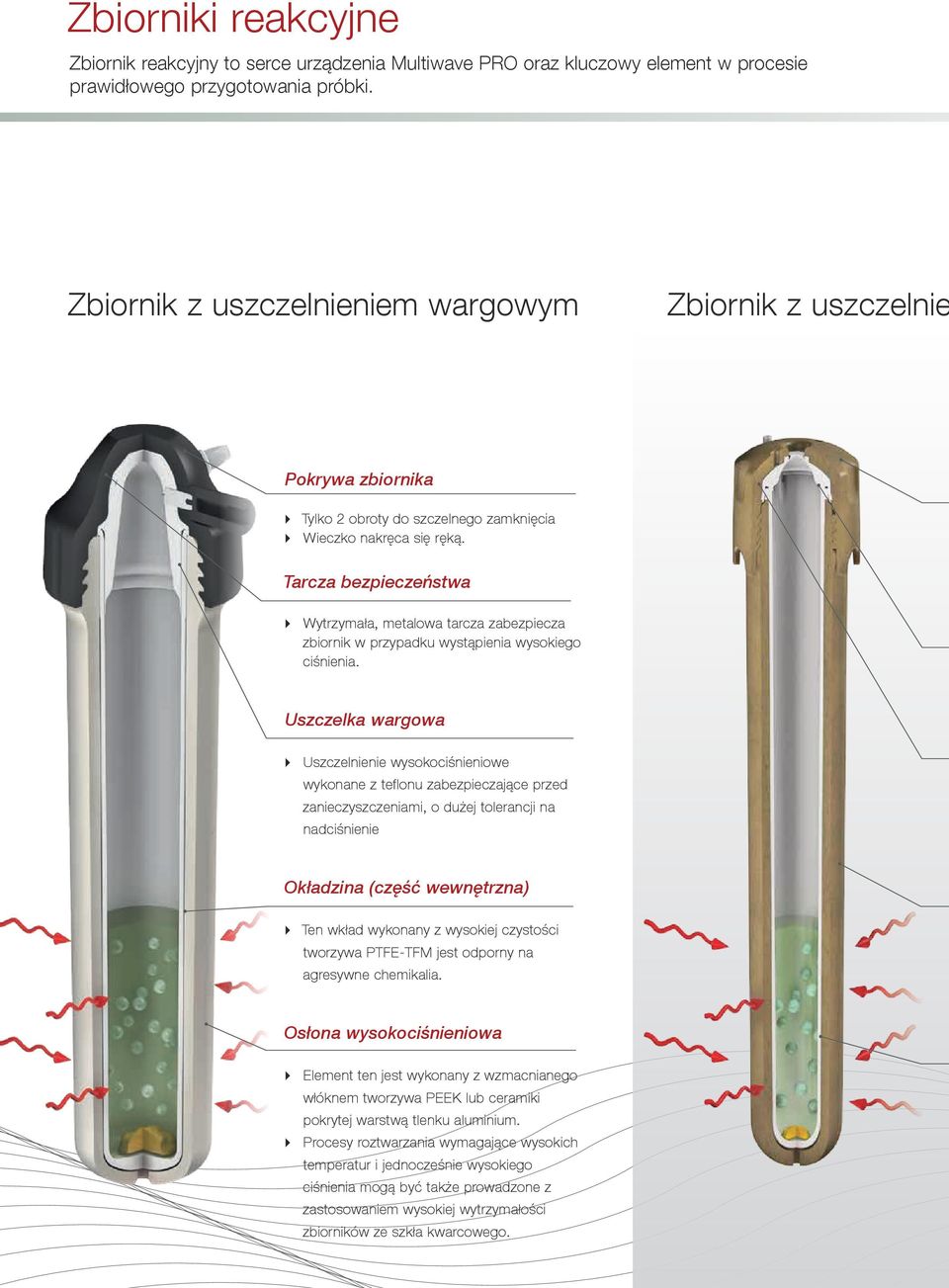

4 Zbiorniki reakcyjne Zbiornik reakcyjny to serce urządzenia Multiwave PRO oraz kluczowy element w procesie prawidłowego przygotowania próbki. Zbiornik z uszczelnieniem wargowym Zbiornik z uszczelnie Pokrywa zbiornika Tylko 2 obroty do szczelnego zamknięcia Wieczko nakręca się ręką. Tarcza bezpieczeństwa Wytrzymała, metalowa tarcza zabezpiecza zbiornik w przypadku wystąpienia wysokiego ciśnienia. Uszczelka wargowa Uszczelnienie wysokociśnieniowe wykonane z teflonu zabezpieczające przed zanieczyszczeniami, o dużej tolerancji na nadciśnienie Okładzina (część wewnętrzna) Ten wkład wykonany z wysokiej czystości tworzywa PTFE-TFM jest odporny na agresywne chemikalia. Osłona wysokociśnieniowa Element ten jest wykonany z wzmacnianego włóknem tworzywa PEEK lub ceramiki pokrytej warstwą tlenku aluminium. Procesy roztwarzania wymagające wysokich temperatur i jednocześnie wysokiego ciśnienia mogą być także prowadzone z zastosowaniem wysokiej wytrzymałości zbiorników ze szkła kwarcowego.

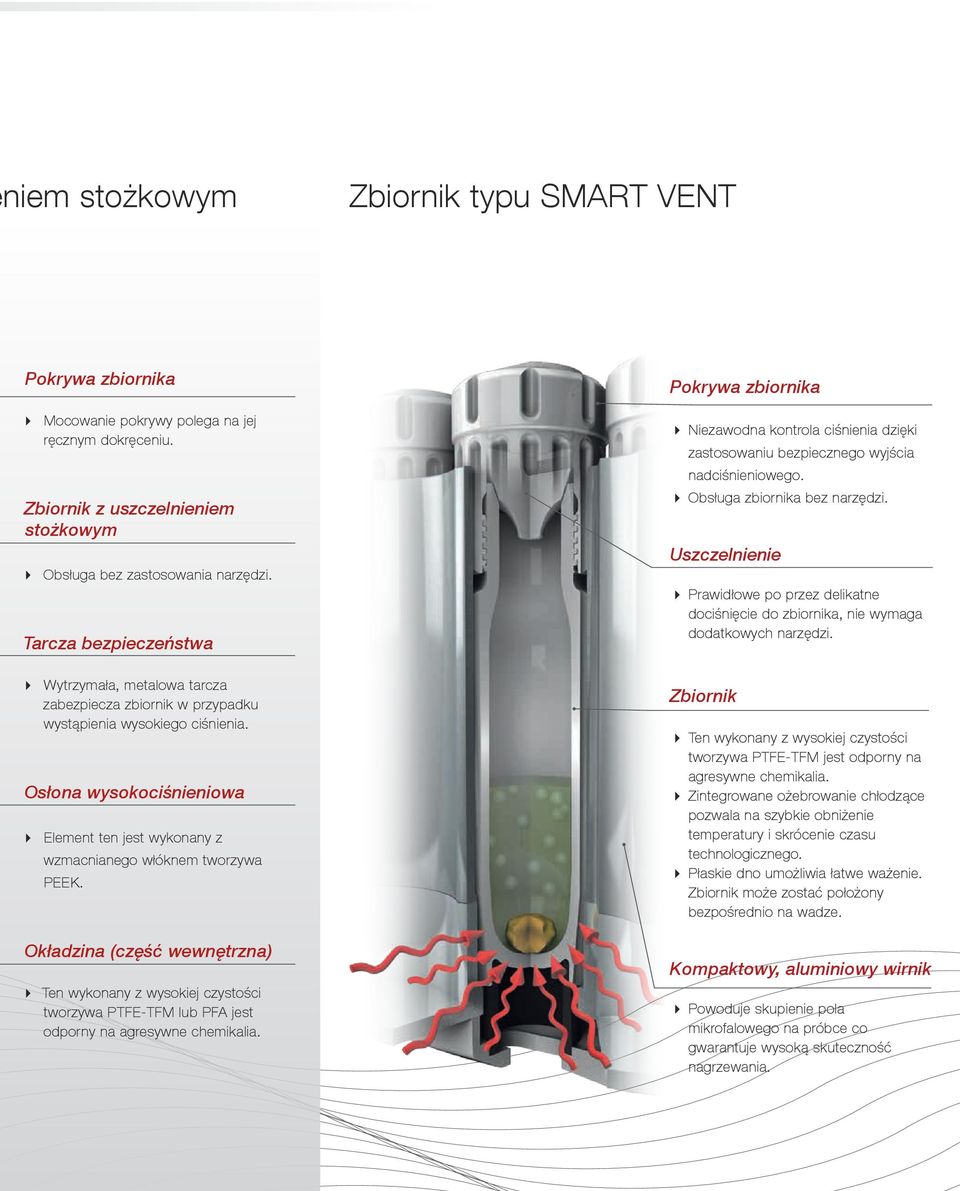

5 niem stożkowym Zbiornik typu SMART VENT Pokrywa zbiornika Mocowanie pokrywy polega na jej ręcznym dokręceniu. Zbiornik z uszczelnieniem stożkowym Obsługa bez zastosowania narzędzi. Tarcza bezpieczeństwa Wytrzymała, metalowa tarcza zabezpiecza zbiornik w przypadku wystąpienia wysokiego ciśnienia. Osłona wysokociśnieniowa Element ten jest wykonany z wzmacnianego włóknem tworzywa PEEK. Okładzina (część wewnętrzna) Ten wykonany z wysokiej czystości tworzywa PTFE-TFM lub PFA jest odporny na agresywne chemikalia. Pokrywa zbiornika Niezawodna kontrola ciśnienia dzięki zastosowaniu bezpiecznego wyjścia nadciśnieniowego. Obsługa zbiornika bez narzędzi. Uszczelnienie Prawidłowe po przez delikatne dociśnięcie do zbiornika, nie wymaga dodatkowych narzędzi. Zbiornik Ten wykonany z wysokiej czystości tworzywa PTFE-TFM jest odporny na agresywne chemikalia. Zintegrowane ożebrowanie chłodzące pozwala na szybkie obniżenie temperatury i skrócenie czasu technologicznego. Płaskie dno umożliwia łatwe ważenie. Zbiornik może zostać położony bezpośrednio na wadze. Kompaktowy, aluminiowy wirnik Powoduje skupienie pola mikrofalowego na próbce co gwarantuje wysoką skuteczność nagrzewania.

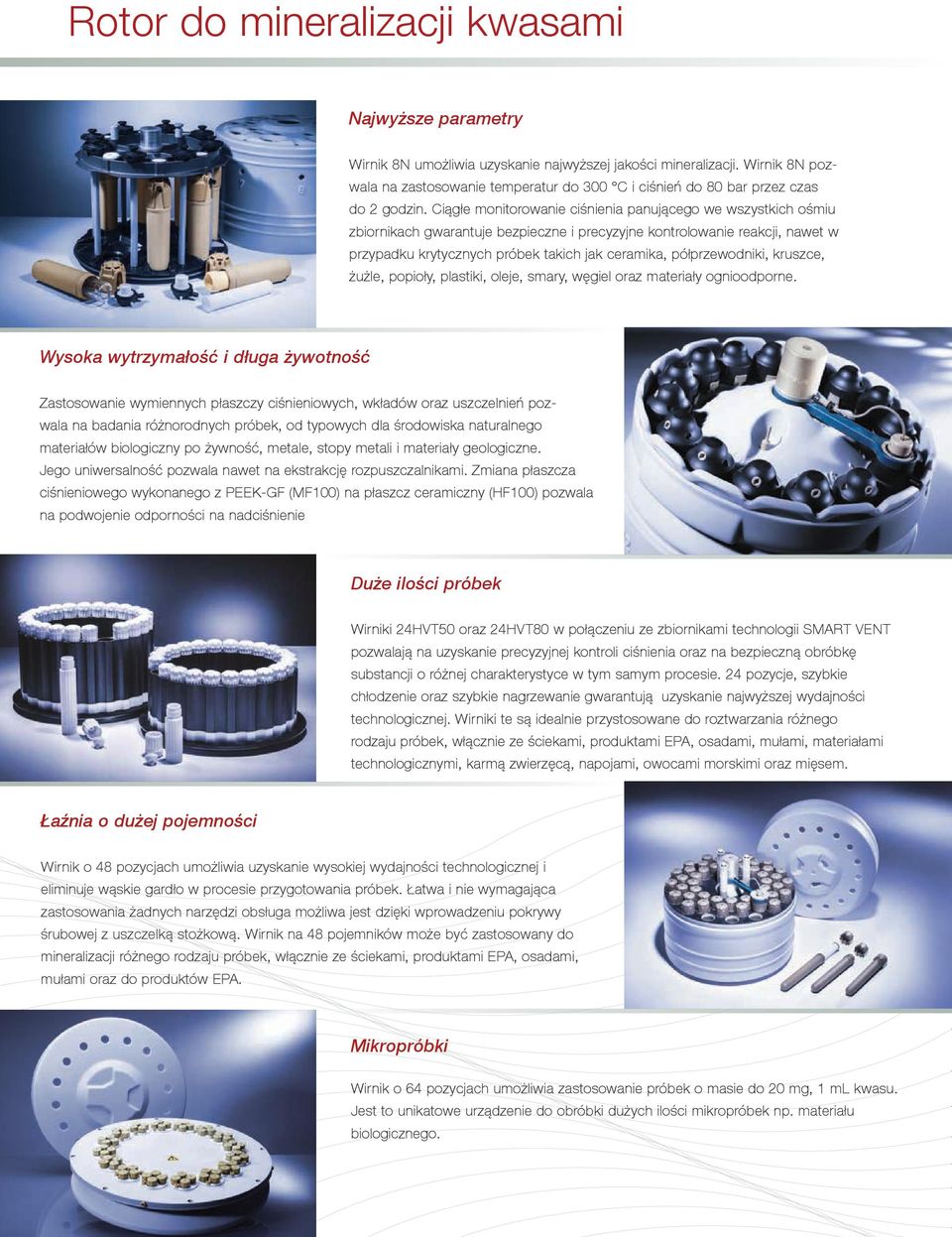

6 Rotor do mineralizacji kwasami Najwyższe parametry Wirnik 8N umożliwia uzyskanie najwyższej jakości mineralizacji. Wirnik 8N pozwala na zastosowanie temperatur do 300 C i ciśnień do 80 bar przez czas do 2 godzin. Ciągłe monitorowanie ciśnienia panującego we wszystkich ośmiu zbiornikach gwarantuje bezpieczne i precyzyjne kontrolowanie reakcji, nawet w przypadku krytycznych próbek takich jak ceramika, półprzewodniki, kruszce, żużle, popioły, plastiki, oleje, smary, węgiel oraz materiały ognioodporne. Wysoka wytrzymałość i długa żywotność Zastosowanie wymiennych płaszczy ciśnieniowych, wkładów oraz uszczelnień pozwala na badania różnorodnych próbek, od typowych dla środowiska naturalnego materiałów biologiczny po żywność, metale, stopy metali i materiały geologiczne. Jego uniwersalność pozwala nawet na ekstrakcję rozpuszczalnikami. Zmiana płaszcza ciśnieniowego wykonanego z PEEK-GF (MF100) na płaszcz ceramiczny (HF100) pozwala na podwojenie odporności na nadciśnienie Duże ilości próbek Wirniki 24HVT50 oraz 24HVT80 w połączeniu ze zbiornikami technologii SMART VENT pozwalają na uzyskanie precyzyjnej kontroli ciśnienia oraz na bezpieczną obróbkę substancji o różnej charakterystyce w tym samym procesie. 24 pozycje, szybkie chłodzenie oraz szybkie nagrzewanie gwarantują uzyskanie najwyższej wydajności technologicznej. Wirniki te są idealnie przystosowane do roztwarzania różnego rodzaju próbek, włącznie ze ściekami, produktami EPA, osadami, mułami, materiałami technologicznymi, karmą zwierzęcą, napojami, owocami morskimi oraz mięsem. Łaźnia o dużej pojemności Wirnik o 48 pozycjach umożliwia uzyskanie wysokiej wydajności technologicznej i eliminuje wąskie gardło w procesie przygotowania próbek. Łatwa i nie wymagająca zastosowania żadnych narzędzi obsługa możliwa jest dzięki wprowadzeniu pokrywy śrubowej z uszczelką stożkową. Wirnik na 48 pojemników może być zastosowany do mineralizacji różnego rodzaju próbek, włącznie ze ściekami, produktami EPA, osadami, mułami oraz do produktów EPA. Mikropróbki Wirnik o 64 pozycjach umożliwia zastosowanie próbek o masie do 20 mg, 1 ml kwasu. Jest to unikatowe urządzenie do obróbki dużych ilości mikropróbek np. materiału biologicznego.

7 Dane techniczne Wirnik 64MG5 48MF50 24HVT50 24 HVT80 16MF100 16HF100 8NXF100 8NXQ80 Liczba zbiorników Kontrola reakcji T w 16 pozycjach T we wszystkich pozycjach T i p we wszystkich pozycjach Kontrola reakcji w zbiorniku referencyjnym brak p/t lub p brak p/t lub p T Zbiorniki MG5 MF50 HVT50 HVT80 MF100 HF100 XF100 XQ80 Materiał wkładu Szkło (uszczelnienie PTFE) PFA lub PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM brak Płaszcz ciśnieniowy brak PEEK-GF brak brak PEEK-GF Ceramiczny Ceramiczny Kwarcowy Pojemność 5 ml 50 ml 50 ml 80 ml 100 ml 100 ml 100 ml 80 ml Odporny na HF Nie Tak Tak Tak Tak Tak Tak Nie p... ciśnienie, T... temperatura, n.a.... brak

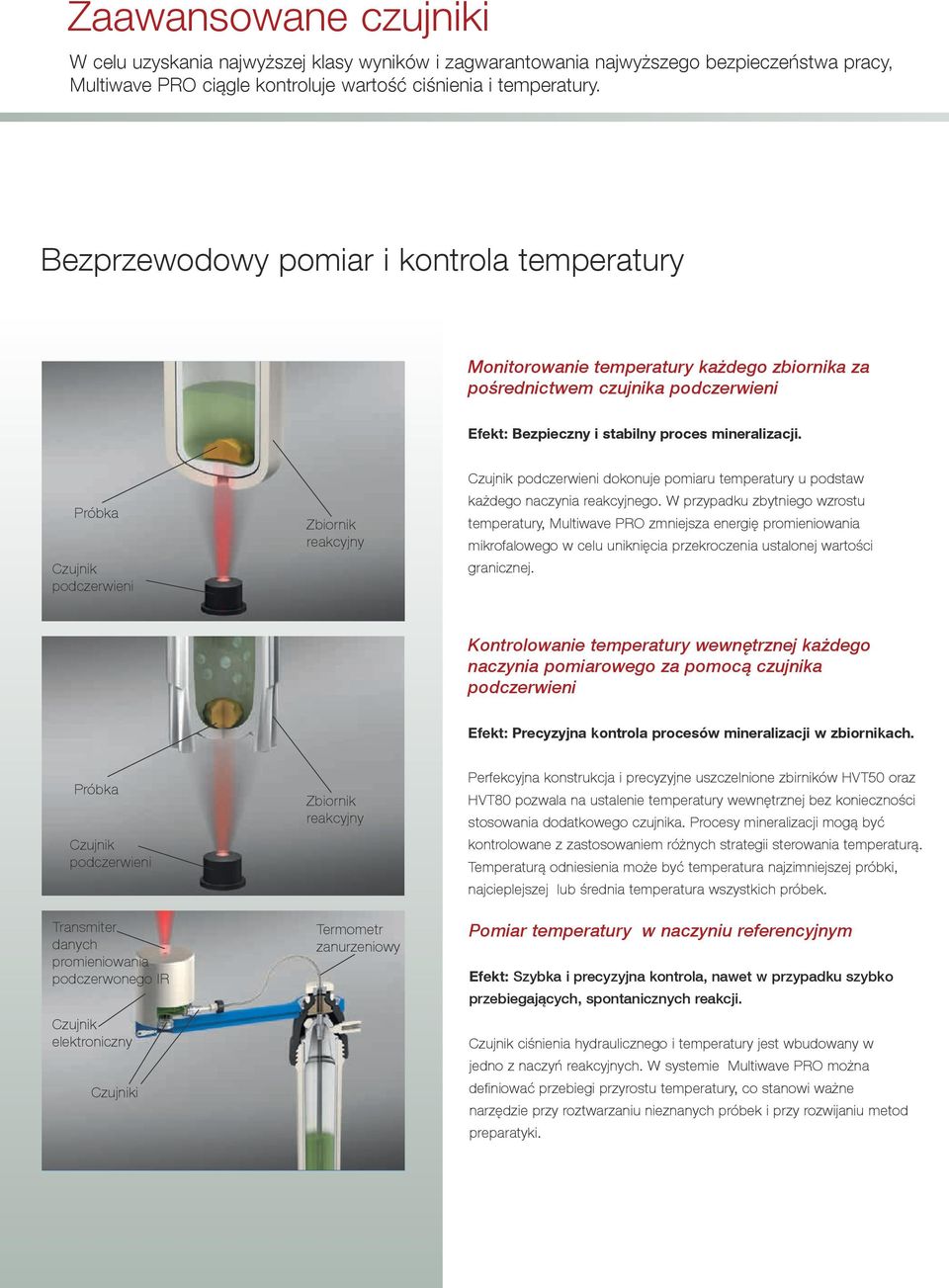

8 Zaawansowane czujniki W celu uzyskania najwyższej klasy wyników i zagwarantowania najwyższego bezpieczeństwa pracy, Multiwave PRO ciągle kontroluje wartość ciśnienia i temperatury. Bezprzewodowy pomiar i kontrola temperatury Monitorowanie temperatury każdego zbiornika za pośrednictwem czujnika podczerwieni Efekt: Bezpieczny i stabilny proces mineralizacji. Próbka Czujnik podczerwieni Zbiornik reakcyjny Czujnik podczerwieni dokonuje pomiaru temperatury u podstaw każdego naczynia reakcyjnego. W przypadku zbytniego wzrostu temperatury, Multiwave PRO zmniejsza energię promieniowania mikrofalowego w celu uniknięcia przekroczenia ustalonej wartości granicznej. Kontrolowanie temperatury wewnętrznej każdego naczynia pomiarowego za pomocą czujnika podczerwieni Efekt: Precyzyjna kontrola procesów mineralizacji w zbiornikach. Próbka Czujnik podczerwieni Transmiter danych promieniowania podczerwonego IR Czujnik elektroniczny Czujniki Zbiornik reakcyjny Termometr zanurzeniowy Perfekcyjna konstrukcja i precyzyjne uszczelnione zbirników HVT50 oraz HVT80 pozwala na ustalenie temperatury wewnętrznej bez konieczności stosowania dodatkowego czujnika. Procesy mineralizacji mogą być kontrolowane z zastosowaniem różnych strategii sterowania temperaturą. Temperaturą odniesienia może być temperatura najzimniejszej próbki, najcieplejszej lub średnia temperatura wszystkich próbek. Pomiar temperatury w naczyniu referencyjnym Efekt: Szybka i precyzyjna kontrola, nawet w przypadku szybko przebiegających, spontanicznych reakcji. Czujnik ciśnienia hydraulicznego i temperatury jest wbudowany w jedno z naczyń reakcyjnych. W systemie Multiwave PRO można definiować przebiegi przyrostu temperatury, co stanowi ważne narzędzie przy roztwarzaniu nieznanych próbek i przy rozwijaniu metod preparatyki.

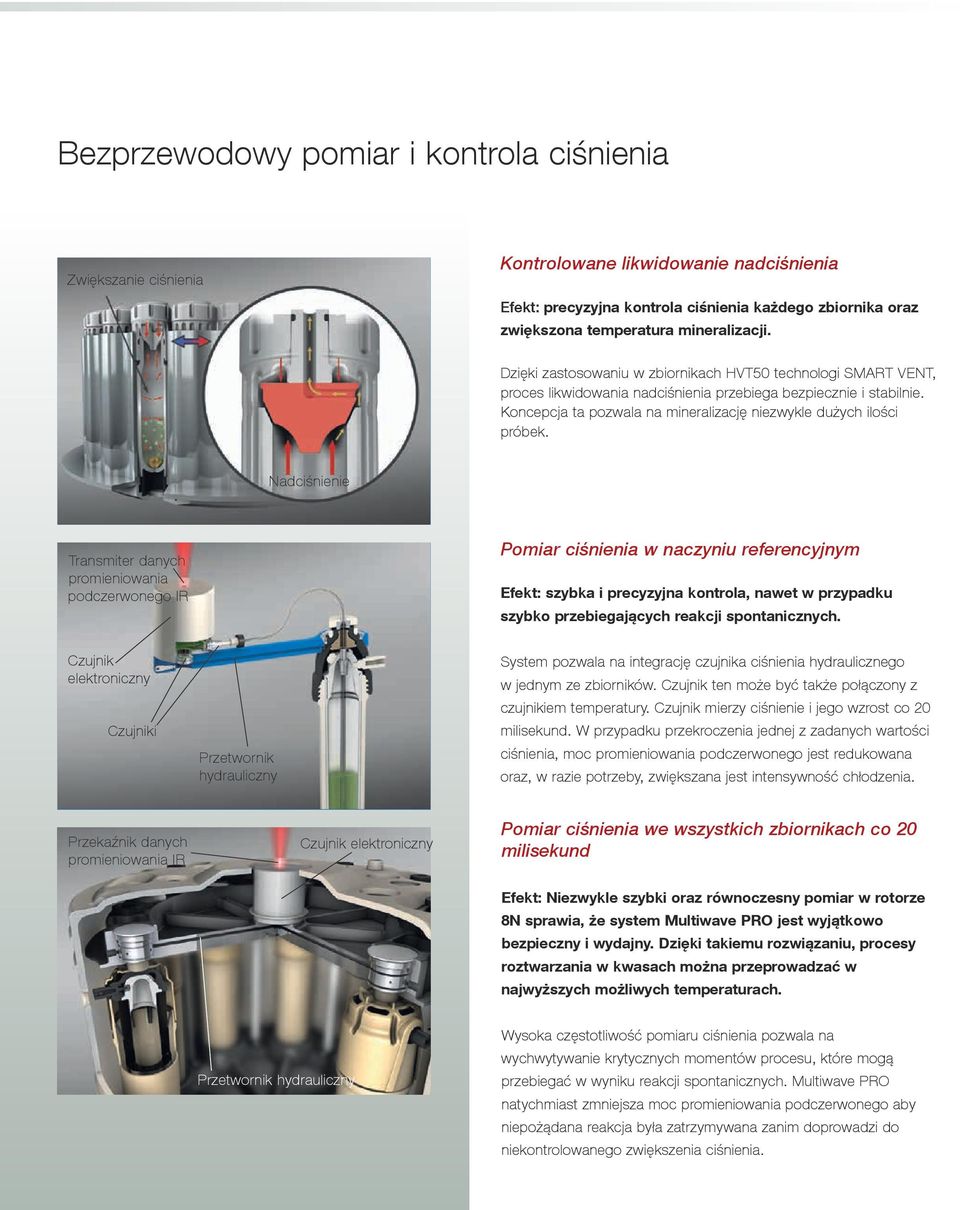

9 Bezprzewodowy pomiar i kontrola ciśnienia Zwiększanie ciśnienia Kontrolowane likwidowanie nadciśnienia Efekt: precyzyjna kontrola ciśnienia każdego zbiornika oraz zwiększona temperatura mineralizacji. Dzięki zastosowaniu w zbiornikach HVT50 technologi SMART VENT, proces likwidowania nadciśnienia przebiega bezpiecznie i stabilnie. Koncepcja ta pozwala na mineralizację niezwykle dużych ilości próbek. Nadciśnienie Transmiter danych promieniowania podczerwonego IR Pomiar ciśnienia w naczyniu referencyjnym Efekt: szybka i precyzyjna kontrola, nawet w przypadku szybko przebiegających reakcji spontanicznych. Czujnik elektroniczny Czujniki Przetwornik hydrauliczny System pozwala na integrację czujnika ciśnienia hydraulicznego w jednym ze zbiorników. Czujnik ten może być także połączony z czujnikiem temperatury. Czujnik mierzy ciśnienie i jego wzrost co 20 milisekund. W przypadku przekroczenia jednej z zadanych wartości ciśnienia, moc promieniowania podczerwonego jest redukowana oraz, w razie potrzeby, zwiększana jest intensywność chłodzenia. Przekaźnik danych promieniowania IR Czujnik elektroniczny Pomiar ciśnienia we wszystkich zbiornikach co 20 milisekund Efekt: Niezwykle szybki oraz równoczesny pomiar w rotorze 8N sprawia, że system Multiwave PRO jest wyjątkowo bezpieczny i wydajny. Dzięki takiemu rozwiązaniu, procesy roztwarzania w kwasach można przeprowadzać w najwyższych możliwych temperaturach. Przetwornik hydrauliczny Wysoka częstotliwość pomiaru ciśnienia pozwala na wychwytywanie krytycznych momentów procesu, które mogą przebiegać w wyniku reakcji spontanicznych. Multiwave PRO natychmiast zmniejsza moc promieniowania podczerwonego aby niepożądana reakcja była zatrzymywana zanim doprowadzi do niekontrolowanego zwiększenia ciśnienia.

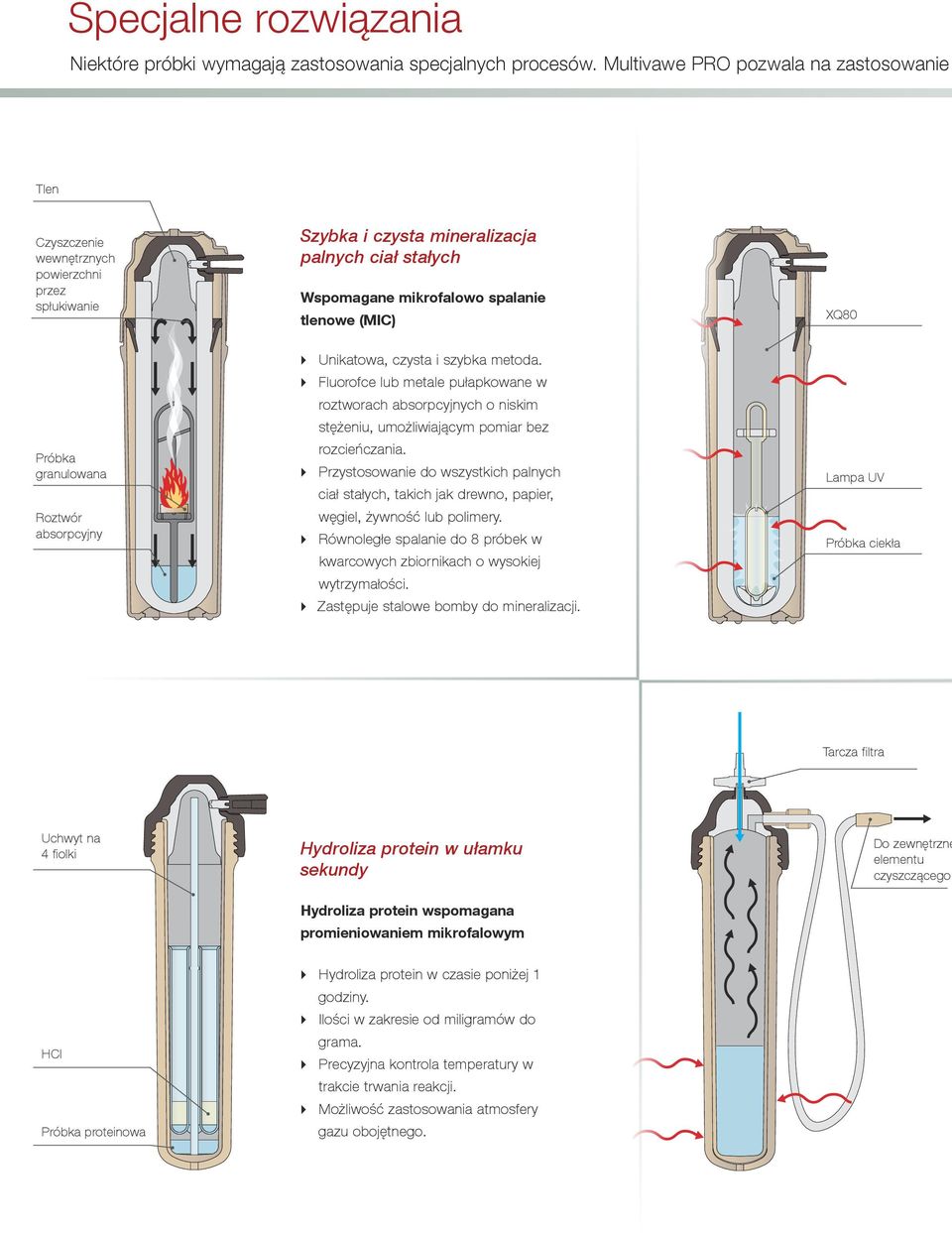

10 Specjalne rozwiązania Niektóre próbki wymagają zastosowania specjalnych procesów. Multivawe PRO pozwala na zastosowanie Tlen Czyszczenie wewnętrznych powierzchni przez spłukiwanie Szybka i czysta mineralizacja palnych ciał stałych Wspomagane mikrofalowo spalanie tlenowe (MIC) XQ80 Próbka granulowana Roztwór absorpcyjny Unikatowa, czysta i szybka metoda. Fluorofce lub metale pułapkowane w roztworach absorpcyjnych o niskim stężeniu, umożliwiającym pomiar bez rozcieńczania. Przystosowanie do wszystkich palnych ciał stałych, takich jak drewno, papier, węgiel, żywność lub polimery. Równoległe spalanie do 8 próbek w kwarcowych zbiornikach o wysokiej wytrzymałości. Zastępuje stalowe bomby do mineralizacji. Lampa UV Próbka ciekła Tarcza filtra Uchwyt na 4 fiolki Hydroliza protein w ułamku sekundy Hydroliza protein wspomagana promieniowaniem mikrofalowym Do zewnętrzne elementu czyszczącego HCl Próbka proteinowa Hydroliza protein w czasie poniżej 1 godziny. Ilości w zakresie od miligramów do grama. Precyzyjna kontrola temperatury w trakcie trwania reakcji. Możliwość zastosowania atmosfery gazu obojętnego.

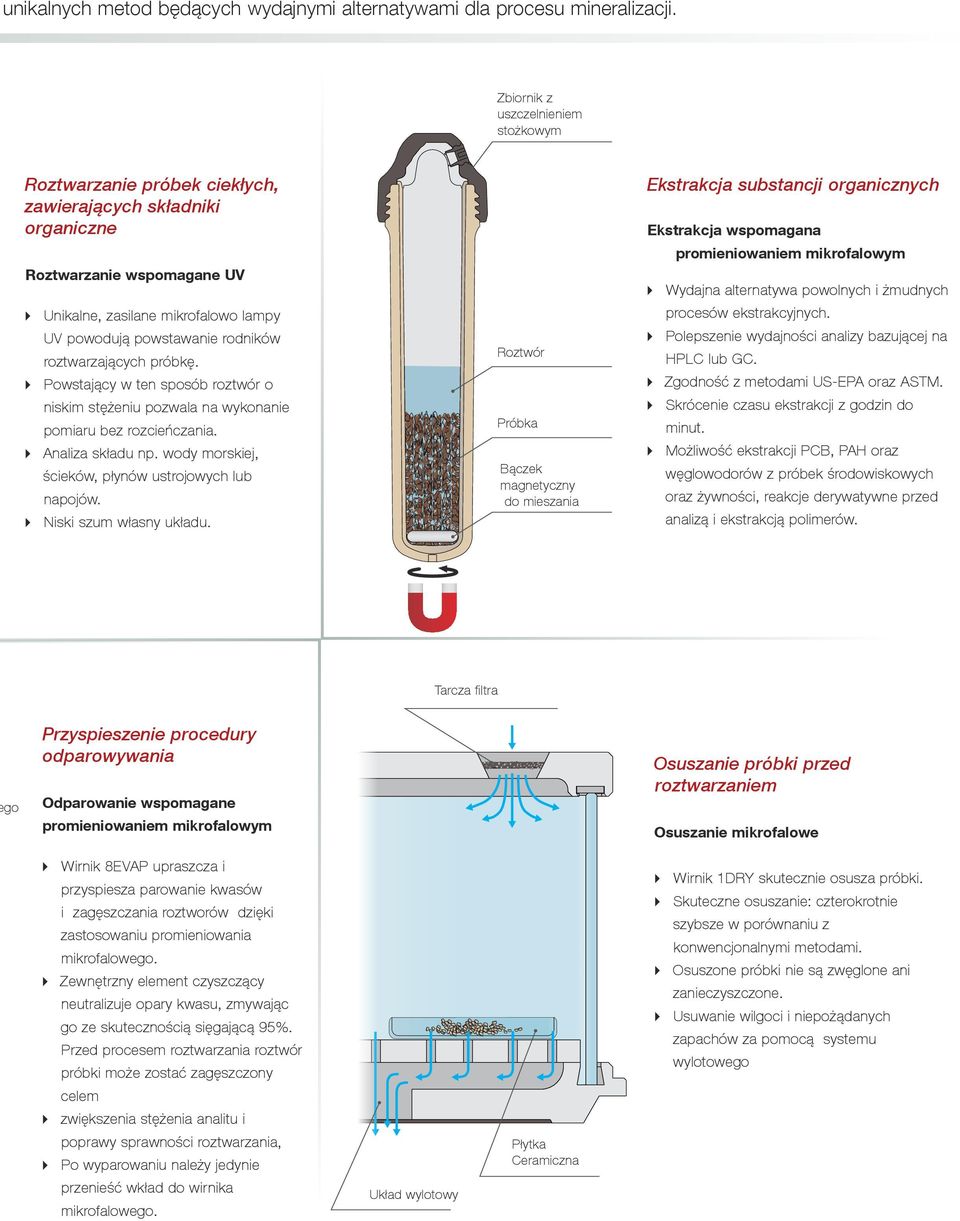

11 unikalnych metod będących wydajnymi alternatywami dla procesu mineralizacji. Zbiornik z uszczelnieniem stożkowym Roztwarzanie próbek ciekłych, zawierających składniki organiczne Roztwarzanie wspomagane UV Unikalne, zasilane mikrofalowo lampy UV powodują powstawanie rodników roztwarzających próbkę. Powstający w ten sposób roztwór o niskim stężeniu pozwala na wykonanie pomiaru bez rozcieńczania. Analiza składu np. wody morskiej, ścieków, płynów ustrojowych lub napojów. Niski szum własny układu. Roztwór Próbka Bączek magnetyczny do mieszania Ekstrakcja substancji organicznych Ekstrakcja wspomagana promieniowaniem mikrofalowym Wydajna alternatywa powolnych i żmudnych procesów ekstrakcyjnych. Polepszenie wydajności analizy bazującej na HPLC lub GC. Zgodność z metodami US-EPA oraz ASTM. Skrócenie czasu ekstrakcji z godzin do minut. Możliwość ekstrakcji PCB, PAH oraz węglowodorów z próbek środowiskowych oraz żywności, reakcje derywatywne przed analizą i ekstrakcją polimerów. Tarcza filtra go Przyspieszenie procedury odparowywania Odparowanie wspomagane promieniowaniem mikrofalowym Osuszanie próbki przed roztwarzaniem Osuszanie mikrofalowe Wirnik 8EVAP upraszcza i przyspiesza parowanie kwasów i zagęszczania roztworów dzięki zastosowaniu promieniowania mikrofalowego. Zewnętrzny element czyszczący neutralizuje opary kwasu, zmywając go ze skutecznością sięgającą 95%. Przed procesem roztwarzania roztwór próbki może zostać zagęszczony celem zwiększenia stężenia analitu i poprawy sprawności roztwarzania, Po wyparowaniu należy jedynie przenieść wkład do wirnika mikrofalowego. Układ wylotowy Płytka Ceramiczna Wirnik 1DRY skutecznie osusza próbki. Skuteczne osuszanie: czterokrotnie szybsze w porównaniu z konwencjonalnymi metodami. Osuszone próbki nie są zwęglone ani zanieczyszczone. Usuwanie wilgoci i niepożądanych zapachów za pomocą systemu wylotowego
